Auta 721154 User manual

HI508
HI25501/18
721154REF.
LECTOR BIOMÉTRICO + PROXIMIDAD
BIOMETRIC + PROXIMITY READER
AUTÓNOMO
STANDALONE

4.
1. 2.
4 (4 x 30mm)
Siga las instrucciones siguientes para realizar un deslizamiento de dedo correcto. A partir de la primera articulación
del dedo, se debe colocar el dedo seleccionado en el sensor de deslizamiento y desplazarlo uniformemente hacia
uno mismo en un movimiento continuo.
Resultado:
Deslizamiento válido: L D de estado tricolor se muestra de color verde + Pitido de conformidad (pitido corto + largo)
Deslizamiento no válido o leído erróneamente: L D de estado tricolor se muestra de color rojo + Pitido de error ( 3
pitidos cortos)
Verde - Acceso concedido
Rojo - Acceso denegado
Naranja - Modo inactivo
Pitido de conformidad - pitido corto + largo
Pitido de error - 3 pitidos cortos
Deslizamiento de dedo - 2 pitidos cortos
INDICACIÓN
TÉCNICA DE DESLIZAMIENTO RECOMENDADA
3.
MONTAJE
Capacidad de huellas digitales:
Capacidad de tarjetas Prox:
Tipo de tarjeta:
Producción:
Entrada con botón pulsador:
Tiempo de apertura de la puerta:
Modo de entrada:
Programación:
Dedos Maestro Admin.:
Retroiluminación ENCENDIDA APAGADA:
Timbre ENCENDIDO APAGADO:
Actualización de firmware:
Consumo de corriente:
Fuente de alimentación:
Indicación:
Factor IP:
Temperatura de almacenamiento funcionamiento:
Humedad de almacenamiento funcionamiento:
Dimensiones (mm):
97 plantillas
2000 tarjetas
Compatible con M o HID (125KHz)
1 relé (2A/24V CA/CC)
Sí
Pulsar (de 1 a 30 segundos) o Conmutar ( NC NDIDO/APAGADO)
Dedo o Tarjeta
Mediante deslizamiento
Dedo de 1 Administrador y 1 Instalador
Sí
Sí
a través del convertidor RS485 y aplicación de Windows
150 mA máx.
9-14 V CC
stado L D tricolor
IP65
de -20 °C a +50 °C
HR del 5% al 93% sin condensación
100 x 94 x 30
100 mm
94 mm
30 mm
ESPECIFICACIONES
LECTOR BIOMÉTRICO + PROXIMIDAD AUTONÓMO
1
5mm

EXIT Button
Pul . SALIDA
12/24
AC/DC
NC
COM
NO
RS485
TamperNC
A
B
ROJO
NEGRO
ROSA
VIOLE.
AZUL
NARAN.
VERDE
GRIS
AMAR.
BLANC.
RED
BLACK
PINK
VIOLET
BLUE
ORANG.
GREEN
GRAY
YELLOW
WHITE
LECTOR BIOMÉTRICO + PROXIMIDAD AUTONÓMO
2
x 6
1. Coloque el interruptor DIP n.º 2 en la posición de NC NDIDO.
2. Reinicie la alimentación del dispositivo.
3. spere a que suenen 1 pitido largo + varios pitidos cortos
4. Coloque el interruptor DIP en la posición de APAGADO. (se
detendrán los pitidos cortos)
5. spere unos 15 segundos hasta que el L D parpadee en color
naranja.
6. Deslice el dedo Maestro 6 veces mín. (Hasta que suene el pitido
de conformidad)
ON
12
ON
12
No.2
No.2
Advertencia: con este procedimiento también se eliminan todos los usuarios y el dedo del instalador.
12/24V AC/DC
AÑADIR DEDO ADMIN (DIPSWITH B)

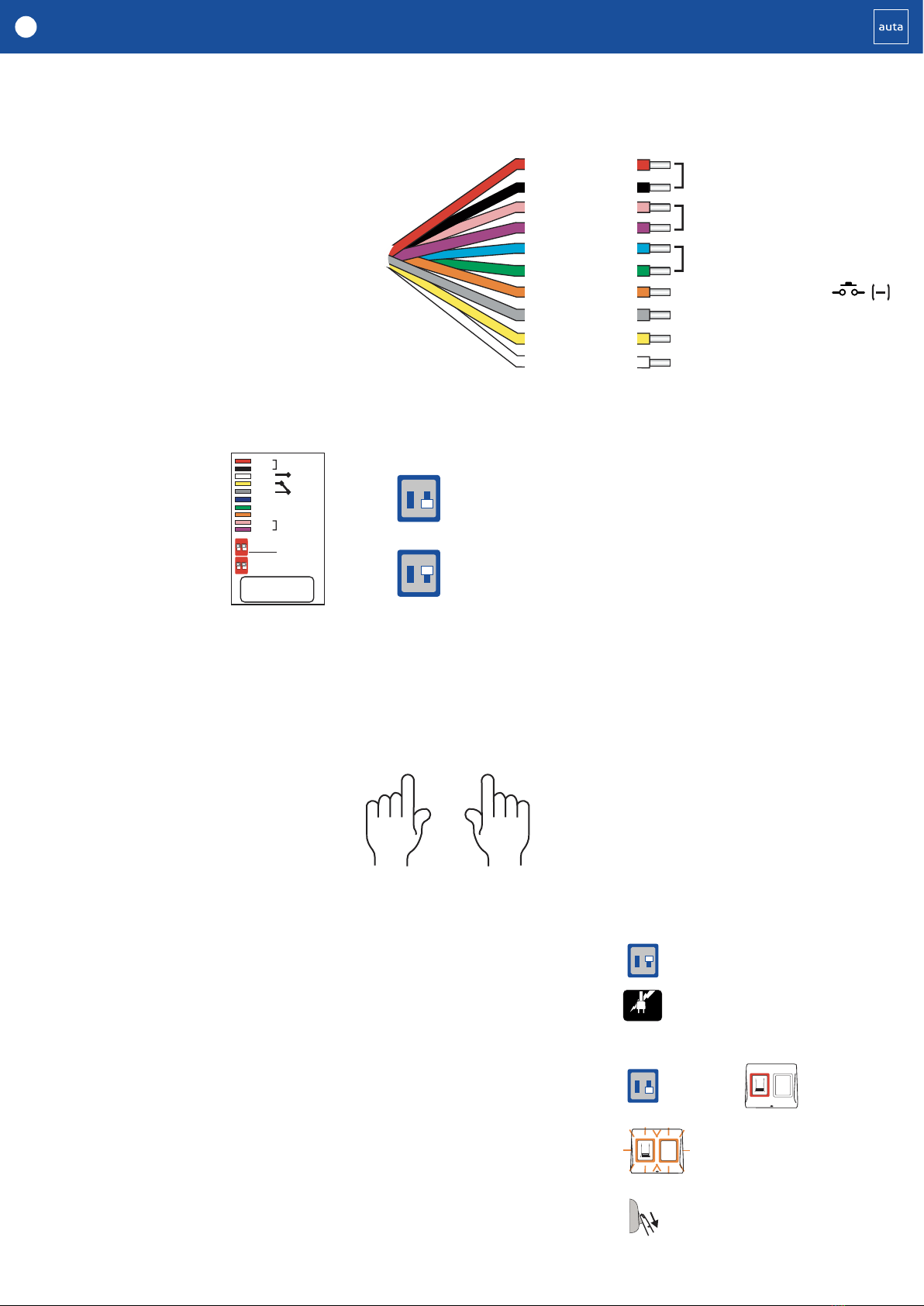

CABLEADO
PROGRAMACIÓN DEL ADMINISTRADOR
PROXIMITY TECHNOLOGY SELECTION (DIPSWITCH A)
+12V
GND
NO
COM
A
B
NC
PB1
TAMP
TAMP
Relay
(2A)
RS 485
FUENTE DE
ALIMENTACIÓ N
ON
1 2
Dipswitch A (sw. no.2)
Tipo de TARJETA
ON
1 2
Dipswitch B (sw. no.2)
Añadir dedo Maestro
Botón pulsador
ENCENDIDO: HI D
APAGADO: E M
ON
12
ON
12
OFF (EM) (Auta)
(HID)ON
Utilice los dedos índices como Administrador e Instalador. Puede utilizar el resto de dedos como dedos
de acceso. l dedo del administrador seregistraal final de la instalación del sistema. l registro inicial del
dedo del Administrador se describe en elmanual del instalador.
INSTALADOR
DERECHO
ADMIN
IZQUIERDO

AÑADIR DEDO_TARJETA USUARIO
ACCIÓN
Espere 5 segundos (hasta un parpadeo rápido)
Deslice el dedo ADMIN 1vez
Deslice el dedo USUARIO 6veces mín.
(hasta un pitido corto + pitido largo)
Ó
Presenta TARJ TA/LLAV RO 1vez
DEDO_TARJETA
x 1
x 6
x 1
RETROILUMINACIÓN
parpadeo lento
parpadeo rápido
parpadeo rápido
SONIDO DE TIMBRE
pitido corto
pitido corto + largo
pitido corto + largo
ELIMINAR DEDO_TARJETA USUARIO
ACCIÓN
Espere 5 segundos (hasta un parpadeo rápido)
Deslice el dedo ADMIN 1vez
Deslice el dedo USUARIO
Ó
Presenta TARJ TA/LLAV RO 1vez
DEDO_TARJETA
x 4
x 1
x 1
RETROILUMINACIÓN
parpadeo lento
parpadeo rápido
parpadeo rápido
SONIDO DE TIMBRE
pitido corto
pitido corto + largo
pitido corto + largo
ELIMINAR TODOS LOS USUARIOS
ACCIÓN
Espere 5 segundos (hasta un parpadeo rápido)
Deslice el dedo ADMIN 4veces
Deslice el dedo ADMIN 2veces
DEDO
x 4
x 2
RETROILUMINACIÓN
parpadeo lento
parpadeo rápido
SONIDO DE TIMBRE
pitido corto
varios pitidos
AÑADIR / CAMBIAR DEDO INSTALADOR
ACCIÓN
Espere 5 segundos (hasta un parpadeo rápido)
Deslice el dedo ADMIN 6veces
Deslice el NU VO
dedo INTALADOR 6veces mín.
DEDO
x 6
x 6
RETROILUMINACIÓN
parpadeo lento
parpadeo rápido
SONIDO DE TIMBRE
pitido corto
3 pitidos cortos
LECTOR BIOMÉTRICO + PROXIMIDAD AUTONÓMO
3

CONFIGURACIÓN DEL TIEMPO DE ACTIVACIÓN RELÉ (DEFECTO SEG.)
ACCIÓN
Espere 5 segundos (hasta un parpadeo rápido)
Deslice el dedo ADMIN 1vez
Deslice el dedo INSTALADOR e inicie
el recuento de segundos
Deslice el dedo INSTALADOR
para detener o espere 30 segundos para
poner el relé en modo de conmutación
DEDO
x 1
x 1
x 1
RETROILUMINACIÓN
parpadeo lento
parpadeo rápido
parpadeo rápido
SONIDO DE TIMBRE
pitido corto
pitidos de 1 segundo
pitidos cortos + largo
TIMBRE ENCENDIDO_APAGADO
ACCIÓN
Espere 5 segundos (hasta un parpadeo rápido)
Deslice el dedo ADMIN 3veces
Deslice el dedo INSTALADOR
DEDO
x 3
x 1
RETROILUMINACIÓN
parpadeo lento
parpadeo rápido
SONIDO DE TIMBRE
pitido corto
pitidos cortos + largo
RETROILUMINACIÓN ENCENDIDA_APAGADA
ACCIÓN
Espere 5 segundos (hasta un parpadeo rápido)
Deslice el dedo ADMIN 4veces
Deslice el dedo INSTALADOR
DEDO
x 4
x 1
RETROILUMINACIÓN
parpadeo lento
parpadeo rápido
SONIDO DE TIMBRE
pitido corto
pitidos cortos + largo
CAMBIAR DEDO ADMIN
ACCIÓN
Espere 5 segundos (hasta un parpadeo rápido)
Deslice el dedo ADMIN 5veces
Deslice el NU VO
dedo ADMIN 6veces mín.
DEDO
x 5
x 6
RETROILUMINACIÓN
parpadeo lento
parpadeo rápido
SONIDO DE TIMBRE
pitido corto
pitido corto + largo
LECTOR BIOMÉTRICO + PROXIMIDAD AUTONÓMO
4

Follow the below instructions for correct finger swiping. Starting from the first finger joint, place the selected
finger on the swipe sensor and move it evenly towards oneself in one steady movement.
Result:
For a valid swipe: Tricolour Status L D turns green + OK Beep(short + long beep)
For an invalid or misread swipe: Tricolour Status L D turns red + rror Beep ( 3 short beeps)
Green - Access granted
Red - Acceso denied
Orange - Idle mode
OK beep - short + long beep
ERROR beep - 3 short beeps
Swipe finger - 2 short beeps
INDICATION
RECOMMENDED SWIPING TECHNIQUE
MOUNTING
4.
1. 2.
4 (4 x 30mm)
3.
5mm
Fingerprint capacity:
Output:
Push Button input:
Door open time:
Entry mode:
Programming:
Admin. Installer fingers:
Blacklight ON OFF:
Buzzer ON OFF:
Firmware upgrade:
Current consumption:
Power supply:
Indication:
IP factor:
Storage Operating temperature:
Storage Operating humidity:
Dimensions (mm):
98 templates
1 relay (2 A/24V CA/CC)
Yes
Pulse (from 1 to 30 seconds) o Toggle (ON/OFF)
Finger
By swiping
1 Administrator and 1 Installer finger
Yes
Yes
Via RS485 converter and windows application
100 mA máx.
9-14 Vdc
Tricolor status led
IP65
from -20 °C to +50 °C
5% to 93% RH without condensation
92 x 51 x 25
100 mm
94 mm
30 mm
SPECIFICATIONS
STAND-ALONE BIOMETRIC + PROXIMITY READER
5

EXIT Button
Pul . SALIDA
12/24
AC/DC
NC
COM
NO
RS485
TamperNC
A
B
ROJO
NEGRO
ROSA
VIOLE.
AZUL
NARAN.
VERDE
GRIS
AMAR.
BLANC.
RED
BLACK
PINK
VIOLET
BLUE
ORANG.
GREEN
GRAY
YELLOW
WHITE
STAND-ALONE BIOMETRIC + PROXIMITY READER
6
x 6
1. Set the DIPSWITCH n.º 2 in position ON.
2. Reset the power of the device.
3. Wait for 1 long + multiple short beeps.
4. Set the DIPSWITCH n.º 2 in position OFF. (short beeps will stop)
5. Wait for about 15 seconds for the L D to blink in ORANG
6. Swipe the MAST R finger min. 6 times. (until OK beep)
ON
12
ON
12
No.2
No.2
Warning: with this procedure also deletes all users and installer nger .
12/24V AC/DC
ADDING ADMIN FINGER (DIPSWITCH B)
WIRING
ADMINISTRATOR PROGRAMMING
PROXIMITY TECHNOLOGY SELECTION (DIPSWITCH A)
+12V
GND
NO
COM
A
B
NC
PB1
TAMP
TAMP
Relay
(2A)
RS 485
FUENTE DE
ALIMENTACIÓN
ON
1 2
Dipswitch A (sw. no.2)
Tipo de TARJETA
ON
1 2
Dipswitch B (sw. no.2)
Añadir dedo Maestro
Botón pulsador
ENCENDIDO: H ID
APAGADO: EM
ON
12
ON
12
OFF (EM) (Auta)
(HID)ON
Use point fingers as Administrator and Installer. You can use the other fingers as access fingers.
Administrator finger is enrolled at the end of the system installation. Initial enrollment of the Admin
finger is described in installer manual.
INSTALLER
RIGHT
ADMIN
LEFT

DELETE ALL USERS
ACTION
Wait 5 seconds (ultil fast blinking)
Swipe ADMIN finger 4times
Swipe ADMIN nger 2times
FINGER
x 4
x 2
BACKLIGHT
slow blinking
fast blinking
BUZZER SOUND
short beep
multiple beeps
ADD / CHANGE INSTALLER FINGER
ACTION
Wait 5 seconds (ultil fast blinking)
Swipe ADMIN finger 6times
Swipe the N W
INSTALL R finger 6times mín.
FINGER
x 6
x 6
BACKLIGHT
slow blinking
fast blinking
BUZZER SOUND
short beep
3 short beeps
ADD USER FINGER_CARD
ACTION
Wait 5 seconds (until fast blinking)
Swipe ADMIN finger 1time
Swipe US R finger 6times min.
(ultil 1 short + 1 long beep)
or
Present CARD/K YFOB 1time
FINGER_CARD
x 1
x 6
x 1
BACKLIGHT
slow blinking
fast blinking
fast blinking
BUZZER SOUND
short beep
short + long beep
short + long beep
DELETE USER FIGER_CARD
ACTION
Wait 5 seconds (until fast blinking)
Swipe ADMIN finger 1time
Swipe US R finger
or
Present CARD/K YFOB 1time
FINGER_CARD
x 4
x 1
x 1
BACKLIGHT
slow blinking
fast blinking
fast blinking
BUZZER SOUND
short beep
short + long beep
short + long beep
STAND-ALONE BIOMETRIC + PROXIMITY READER
7

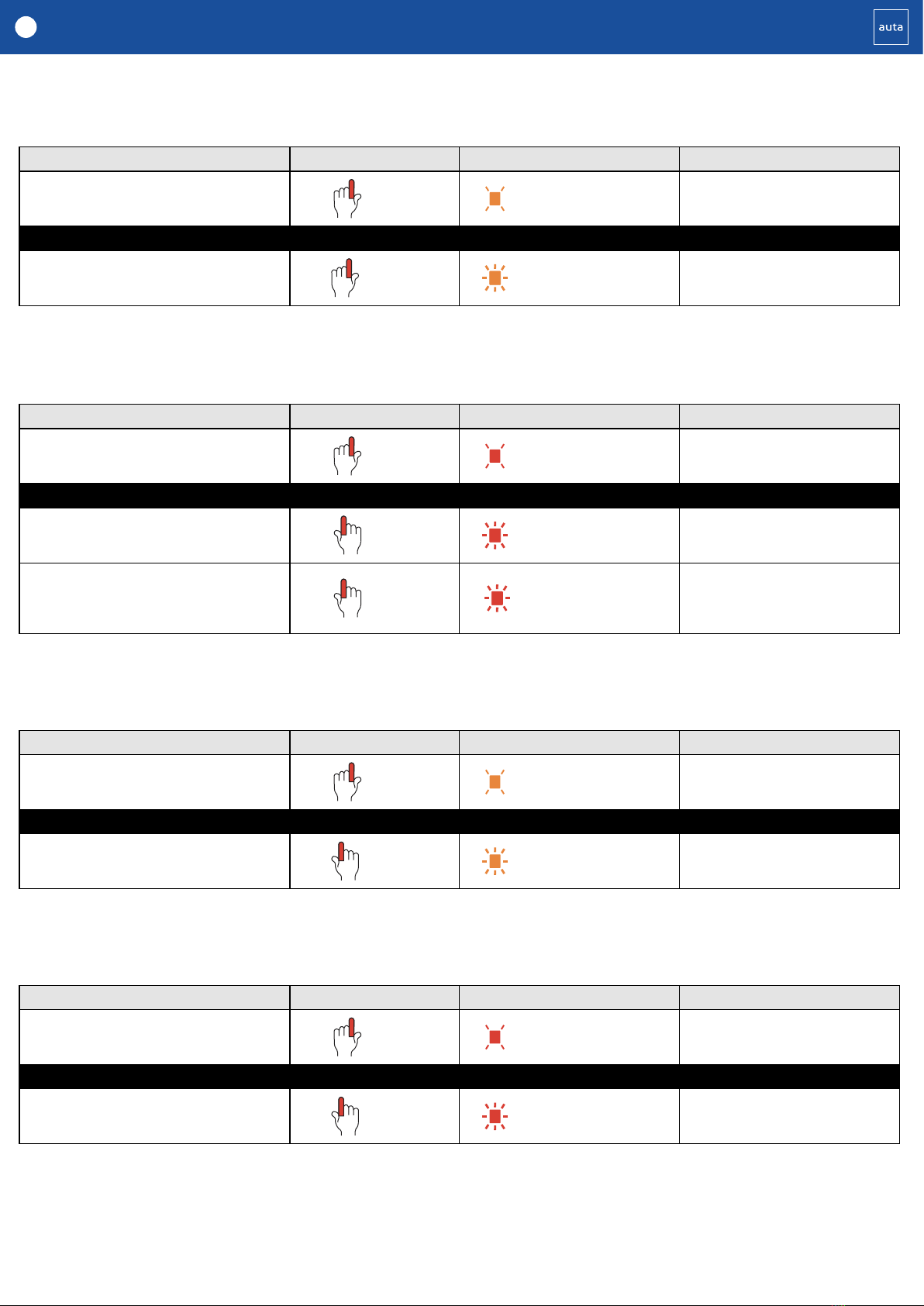

SET RELAY ACTIVATION TIME (DEFAULT SEC.)
ACTION
Wait 5 seconds (ultil fast blinking)
SwipeADMIN finger 1time
Swipe INSTALL R finger and start
counting seconds
Swipe INSTALLER finger to stop or wait
30 seconds to set the realy in toggle mode
FINGER
x 1
x 1
x 1
BACKLIGHT
slow blinking
fast blinking
fast blinking
BUZZER SOUND
short beep
beeps of 1 second each
short + long beep
CHANGE ADMIN FINGER
ACTION
Wait 5 seconds (ultil fast blinking)
Swipe ADMIN finger 5times
Swipe N W ADMIN finger 6times min.
FINGER
x 5
x 6
BACKLIGHT
slow blinking
fast blinking
BUZZER SOUND
short beep
short + long beep
BUZZER ON_OFF
ACTION
Wait 5 seconds (ultil fast blinking)
Swipe ADMIN finger 3times
Swipe INSTALLER nger
FINGER
x 3
x 1
BACKLIGHT
slow blinking
fast blinking
BUZZER SOUND
short beep
short + long beep
BACKLIGHT ON_OFF
ACTION
Wait 5 seconds (ultil fast blinking)
Swipe ADMIN finger 4times
Swipe INSTALADOR nger
FINGER
x 4
x 1
BACKLIGHT
slow blinking
fast blinking
BUZZER SOUND
short beep
short + long beep
STAND-ALONE BIOMETRIC + PROXIMITY READER
8

Auta Comunicaciones
Pol. Ind. El Oliveral C/ C S/N
46394 Riba-Roja (Valencia)
Tel. [phone]
Fax. [phone]
email. [email protected]
www.auta.es
