Automatismos Pujol winner pro Guide

winner Pro automatismos pujol
Instrucciones de instalación y reglaje
Instructions de montage et de reglage
Instruzioni per l'installazione e la regolazione
Installation and adjustment instructions
Instrução e afinação
Accionador central de puertas enrollables
Actionneur central pour portes enroulables
Motoriduttore centrale per serrande avvolgibili
Operator for roll-up doors
Automatismo central para portas de enrolar
serial number

winner
Pro
5
Español
ADVERTENCIAS PARA EL INSTALADOR:
Obligaciones Generales En Materia De Seguridad
ATENCIÓN
1 Es sumamente importante para la seguridad de las personas, seguir atentamente las presentes
instrucciones.
Una instalación incorrecta o un uso inadecuado del producto puede causar graves daños a las personas.
2 Lea detenidamente las instrucciones antes de instalar el producto.
3 Guarde las instrucciones para futuras consultas.
4 Este producto ha sido diseñado exclusivamente para la utilización indicada en el presente manual. Cualquier
uso distinto al previsto, podría perjudicar el funcionamiento del producto y/o representar una fuente de
peligro.
5 No instalen el aparato en atmósfera explosiva: la presencia de gas o humos inflamables constituye un grave
peligro para la seguridad.
6 Los elementos constructivos mecánicos deben estar de acuerdo con lo establecido en las Normas EN
12604 y EN 12605.
7 La empresa fabricante, no es responsable del incumplimiento de las buenas prácticas en la fabricación de
los cierres que se han de motorizar, así como de las deformaciones que pudieran intervenir en la utilización.
8 La empresa fabricante ,declina cualquier responsabilidad derivada de un uso inadecuado del producto.
9 Para cada equipo ,se aconseja usar por lo menos, una señalización luminosa, así como un cartel de
señalización firmemente fijado a la estructura del bastidor, además de los dispositivos indicados en el punto
“21”.
10 Se declina toda responsabilidad relativa a la seguridad y al mal funcionamiento de la automatización si se
utilizan componentes de la instalación que no sean de producción propia.
11 Para el mantenimiento utilice exclusivamente piezas originales.
12 No efectúe ninguna modificación en los componentes que forman parte del sistema de automatización.
13 El instalador debe proporcionar todas las informaciones relativas al funcionamiento del sistema en caso de
emergencia y entregar al usuario del equipo el “Manual de uso” que se adjunta al producto.
14 Los materiales del embalaje (plástico, poliestireno, etc) no deben dejarse al alcance de los niños, ya que
constituyen fuentes potenciales de peligro.
15 No permitan que niños y personas se detengan cerca de la instalación automatizada durante su
funcionamiento.
16 Mantengan lejos del alcance los niños, los telemandos o cualquier otro emisor de impulso, para evitar que
la automatización pueda ser accionada involuntariamente.
17 Quiten la alimentación eléctrica antes de efectuar cualquier intervención en la instalación.
18 Coloquen en la red de alimentación de la automatización un interruptor omnipolar con distancia de
apertura de los contactos igual o superior a 3mm. Se aconseja usar un magnetotérmico de 6A con
interrupción omnipolar.
19 Compruebe que se disponga al principio de la instalación de un interruptor diferencial con umbral de 0,03
20 Verifique que la instalación esté correctamente conectada a tierras.
21 Los dispositivos de seguridad (norma EN 12978) permiten proteger posibles áreas de peligro de Riesgos
mecánicos de movimiento, como por ejemplo aplastamiento, arrastre, corte.
NORMAS PARA EVITAR ACCIDENTES DURANTE LA INSTALACIÓN
La conexión del motorreductor a la línea eléctrica se debe efectuar solamente una vez finalizadas las operaciones de
instalación descritas a continuación y solamente antes de la prueba de sentido de rotación y de verificación de fin de
carrera. La prueba del sentido de rotación y las operaciones de verificación de fin de carrera deben efectuarse con el
instalador alejado de la zona de peligro y manteniendo una distancia de seguridad de la zona de pliegue de la persiana.

winner
Pro
6
Español
.ESPECIFICACIONES DE INSTALACIÓN
El motorreductor debe ser instalado en un hueco provisto de una protección fijada de modo que se requieran útiles
especiales para su desmontaje. Tal protección deberá impedir el contacto con la zona de pliegue de la persiana sobre
si misma. La protección no sería necesaria si la instalación se realiza a una altura superior a 2.7 mts. En caso de
accionamiento con opción de hombre presente, el mando de la maniobra debe ser instalado próximo a la persiana,
en posición tal , de permitir la directa y completa visualización de la misma. En caso de persianas con elementos
vacíos, se debe verificar la ausencia de estructuras fijas próximas a la puerta , que puedan crear zonas de
aplastamiento. Se instalarán fotocélulas o sensores cuando sea obligado por la normativa vigente. El uso de
fotocélulas o sensores es obligado cuando se instalan más de una persiana de accionamiento centralizado o bien en
el caso de persianas con accionamiento posicionado en modo que la zona de movimiento no está bajo control.
NORMAS PARA EVITAR ACCIDENTES DURANTE EL MANTENIMIENTO
Las intervenciones de mantenimiento se deben hacer, solo una vez se haya puesto en modo seguridad el
motorreductor. Esto se realiza abriendo el interruptor omnipolar sobre el mando de puesta en marcha y
asegurandose que este no pueda ser restablecido durante la operación de mantenimiento (cierre con llave,
señalización, etc.)
NOTA PARA EL USUARIO Quedan prohibidas las operaciones de mantenimiento o verificación del motorreductor por
parte de personal no cualificado.

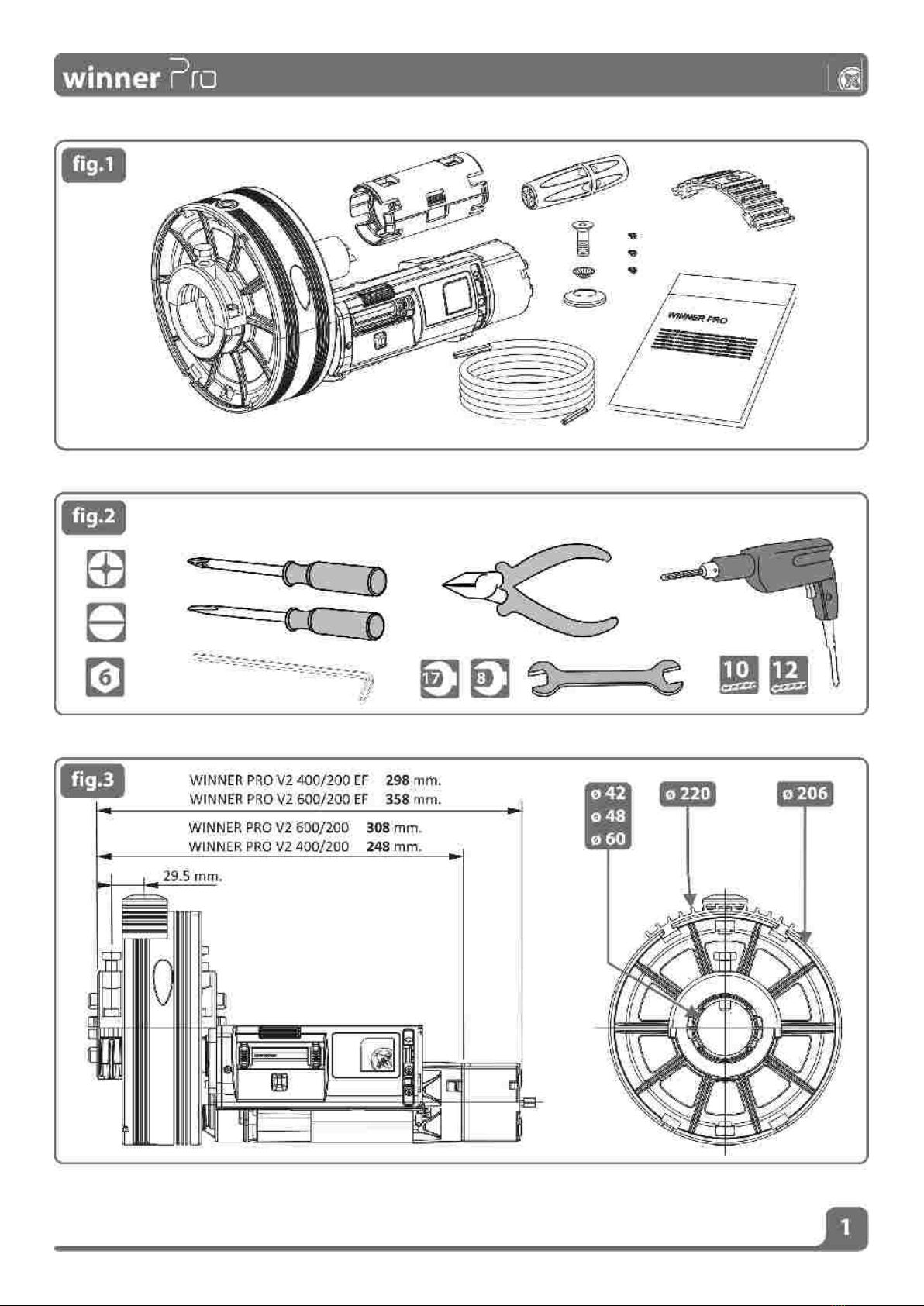

DESCRIPCIÓN DEL PRODUCTO Contenido del embalaje (fig.1). Herramientas necesarias (fig.2)
CONDICIONES DE USO PREVISTAS
Los motorreductores de la gama Winner Pro y winner Pro EF están destinados a la instalación en sistemas de
elevación de persianas, por parte de personal especializado. Los motorreductores de la gama Winner Pro están
diseñados y construidos para el montaje en persianas enrollables provistas de sistema de compensación (por
muelles) según limites de pesos relacionados en la tabla de especificaciones técnicas. Está prohibido el uso del
motorreductor para aplicaciones diferentes a las indicadas anteriormente.
CARACTERISTICAS TÉCNICAS
INSTRUCCIONES DE MONTAJE
Haremos 2 agujeros en el tubo del eje central según la (Fig. 4), uno de Ø 10 mm. para que el accionador no gire, y otro
de Ø 12 mm. para el cable eléctrico, situando el accionador, prioritariamente centrado, teniendo presente que una
vez instalado podamos acceder a conectar la maniobra y graduar los topes de final de carrera. Si el accionador lleva
freno, haremos otro agujero en el tubo de Ø 12 mm. para pasar el cable de desbloqueo manual.Separar la polea
sacando los 2 tornillos de M8x25 mediante una llave allen de 6 mm. Sacar el rodamiento de rodillos, evitar doblarlo
en sentido contrario al diametro del tubo y colocarlo en un lugar limpio. Separar el soporte brida, sacando los 4
tornillos mediante la llave allen de 6 mm.Fig. (5). Atornillar el cuerpo del motor sobre el tubo de la puerta y colocar
nuevamente el soporte brida roscando los 4 tornillos. Si el tubo no es de Ø 60 mm. emplear el suplemento de
adaptación de Ø 48 ó Ø 42 mm Fig. (6). Atornillar completamente el tornillo exagonal M10x40 [Fig. 8 (A)] para que se
introduzca en el agujero de Ø 10 mm. efectuado anteriormente. Insertar el rodamiento de rodillos en su alojamiento.
Aplicar la polea acoplando de nuevo las dos piezas y roscando bien los tornillos. Atornillar el tornillo M10x40 [Fig. 8
(B), Bimotor Fig. 10 (B)] hasta que haga presión en el tubo y apretar la tuerca para bloquearlo.
DATOS TECNICOS WINNER PRO
V3 400/60
WINNER PRO
V3 400/60 EF
WINNER PRO
V3 600/60
WINNER PRO
V3 600/60 EF
WINNER PRO
V3 1200/60
WINNER PRO
V3 1200/60 EF
Potencia motor
Fuerza elevación 110 Kg.
II 230 V. 50/60 Hz +-7%
1.8 A.
120 Nm.
10 r.p.m.
-20° C +50° C
6 m.
5 ‘
6 Kg. 7 Kg. 7.83 Kg. 9.36 Kg.
6.85 Kg. 8.36 Kg.
4.3 ‘ 4.3 ‘
115 Nm. 140 Nm. 130 Nm. 300 Nm. 295 Nm.
2.6 A. 5.6 A.
105 Kg. 150 Kg. 145 Kg. 305 Kg. 300 Kg.
Tensión
Intensidad
Par de salida
Velocidad polea
Temperatura trabajo
Recorrido máx. puerta
Tiempo de trabajo
Peso automatismo
400 W 600 W 1200 W

winner
Pro
7
Español
El accionador deberá quedar bien fijado, alineado y la polea deberá girar libremente, para ello en los modelos con
freno deberá desbloquear previamente. Efectuar un agujero de Ø 10 mm. sobre la última lama de la puerta, en
correspondencia con el agujero y la tuerca M10 de la polea [Fig. 11 ]. (si la puerta es ondulada o tiene composición
con elementos irregulares, se necesita acoplar a la polea del accionador una pieza metálica plana de
aproximadamente 1 metro). Introduciremos el cable eléctrico suministrado, por el interior del tubo de la puerta a
traves del agujero de Ø 12 mm. practicado anteriormente y efectuaremos las conexiones eléctricas (Fig. 14). Si el
acccionador lleva electrofreno, introduciremos el cable por el interior del tubo de la puerta a traves del agujero de Ø
12 mm. practicado anteriormente, y montaremos el desbloqueo manual, Dejar el cable sin curvas pronunciadas.

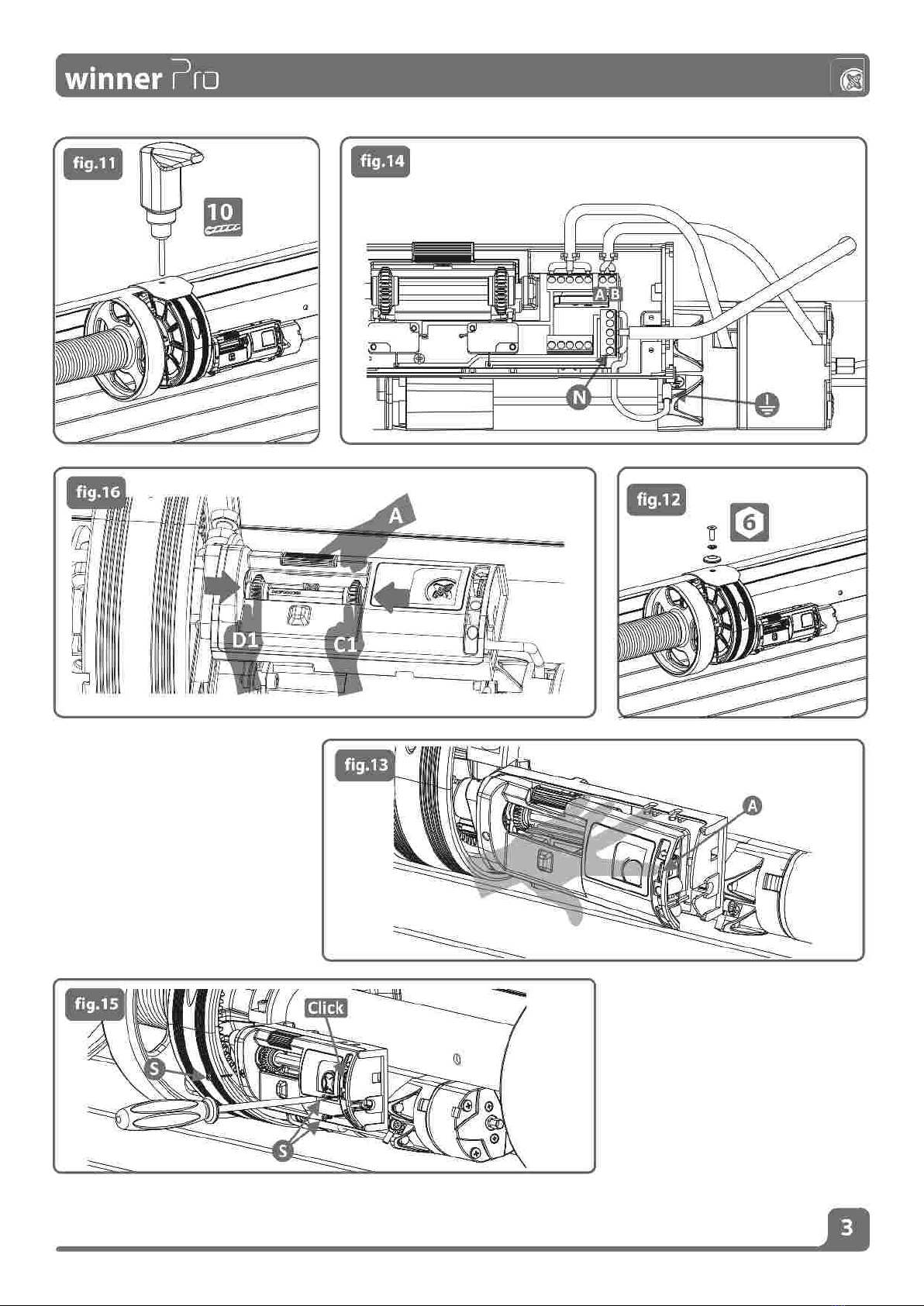

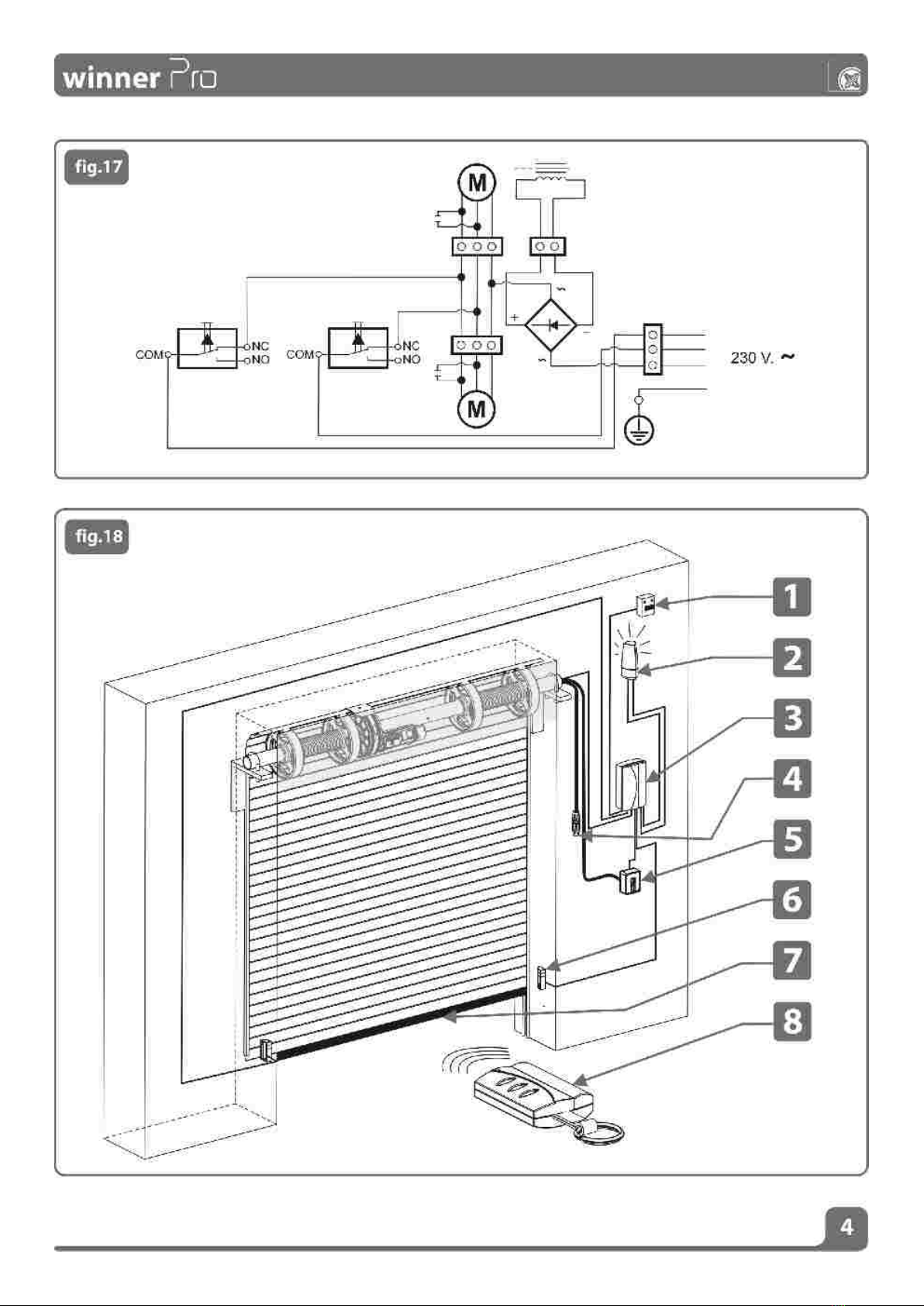

CONEXIONES (Fig. 14)
Es muy importante respetar el común del motor ( N ) y conectar el cable de tierras. El modelo con electrofreno ya
biene conexionado. Siempre que el accionador no lleve electrofreno puentear los bornes [A,B Fig. (14)]. Con
electrofreno, quitar el puente y enbornar la bobina del electrofreno . NORMA DE SEGURIDAD: Los cables de
alimentación deben proceder de un interruptor diferencial.
COMPROBACIÓN DEL SENTIDO DE MANIOBRA (Fig. 16)
Posicionar el tope móbil de bajada (C ) justo para que dispare el microrruptor [Fig. 16]. Dar tensión, y si para en
bajada es correcto, en caso contrario, desconectar la alimentación y proceder a intercambiar la posición de los cables
de fase ,o los dos cables dirigidos hacia el motor desde centralita electronica o accionamiento manual mediante
pulsadores o selector de llave . Seguir respetando el común del motor (N).
REGULACIÓN DE FINAL DE CARRERA DE SUBIDA (Fig. 16)
Fijar la puerta a la polea mediante el anillo de fijación polea, la arandela de abanico y el tornillo avellanado de
M10x25 suministrados (Fig. 12).Si las poleas de la puerta y la polea del accionador no son iguales, aplicar el
suplemento de adaptación de 220 mm. Mover manualmente el tope móvil de subida (fig.16 B ) hasta regular la
posición de puerta abierta . Comprobar el recorrido (y reajustar si es necesario).
SUBSTITUCIÓN DEL CABLE ELÉCTRICO
Para la substitución del cable eléctrico seguir estas normas:
Desatornillar los 3 tornillos de conexión de la placa de micros donde están conectados los cables y el cable de de
tierras conectado al terminal del motor. Aflojar todos los puntos de fijación del cable en su recorrido hasta el cuadro.
Sacar la conexión del cable al dispositivo de mando. Efectuar la substitución del cable con otro en norma (4x1 HO5
VVF) o en caso de modelos bimotor (4x1.5 HO5 VVF) Efectuar la conexión del nuevo cable ejecutando en sentido
contrario todas las operaciones más arriba descritas. Con el mando eléctrico controlar que el motorreductor efectúe
correctamente el movimiento respetando el sentido de giro. En caso contrario invertir entre el cable negro y marrón
(observar los esquemas citados anteriormente sobre las instrucciones de montaje con particular atención al respecto
de la posición del común del motor (N) (fig.14).
Periodo De Garantia
Se garantiza contra cualquier defecto de fabricación sus accionadores para puertas, equipos eléctricos y
complementos por un periodo de 2 años a partir de la fecha de suministro.
Obligaciones
Se obliga a la reparación de los equipos sujetos a garantía, previa revisión de éstos por nuestro departamento
técnico.
Todos los equipos que debido a urgencia se entreguen antes de la decisión de que un equipo está en garantía, se
considerarán de momento un pedido normal con cargo. Los equipos defectuosos cambiados bajo garantía quedarán
propiedad de la empresa suministradora. La sustitución de dichos equipos será a cargo del instalador.
Anulación
La garantía no cubrirá a los equipos en los siguientes casos:
-La elección del equipo no ha sido correcta por las características de la puerta.
-Las instrucciones de montaje y conexión no han sido respetadas.
-El accionador o equipo no se ha hecho efectivo (no se ha pagado).

winner
Pro
8
English
INSTRUCTIONS FOR THE INSTALLER
General safety warnings
ATTENTION
1 For the safety of the people it is extremely important to follow these instructions.
Improper installation or misuse of the product may cause serious injury.
2 Read the instructions carefully before installing the product
3 Store instructions for future use
4 This product has been designed exclusively for the use indicated herein. Any other use may affect the
operation of the product or be a source of danger.
5 Do not install the equipment in explosive atmosphere: the presence of flammable gases or fumes is a serious
safety hazard.
6 The mechanical parts must be in accordance with EN 12604 and EN 12605.
7 The manufacturer is not responsible for the proper manufacturing of doors that must be automated, as well
as deformations that might occur while using
8 The manufacturer disclaims any responsibility derived from the inappropriate use of the product.
9 For each installation, we recommend using at least one flashing light signal or a signpost on the structure
permanently fixed, in addition to the devices referred to in paragraph 21
10 We accept no responsibility for the safety of operator and the malfunctioning if you use components that
are not original from factory
11 For maintenance, strictly use original parts
12 Do not make any changes in the components that are part of the automatism
13 The installer must provide all information relating to the operation of the system in case of emergency and
provide the user the "User Manual" which is attached to the product.
14 Packing materials (plastic, polystyrene, etc..) should not be within the reach of children as they are potential
sources of danger
15 Do not allow children or persons standing in the vicinity of the installation during its operation
16 Keep out of reach of children any remote controls or pulse transmitters to prevent the automatism from
being operated accidentally.
17 Remove the power supply before performing any installation
18 Have the automated system's mains power supply fitted with a switch or Omni polar thermal-magnetic
circuit breaker with a contact separation of at least 3 mm. We recommend the use of a 6A with pole switch.
19 Make sure that up line from the mains power supply there is a residual current circuit breaker that trips at
0.03A.
20 Make sure that the earth system has been installed correctly.
21 The safety devices such as photocells, safety edges or flashing lights (EN 12978) allow you to protect areas
from possible dangers of crushing, dragging, and shearing.
RULES TO AVOID ACCIDENTS DURING INSTALLATION
The connection of the motor to the power line should be performed only after completion of the installation
described below and only before the operation direction test and check of the limit. The operation direction test and
check of the limit switch should be carried out while maintaining at a safe distance from the crumple zone of the
door..

winner
Pro
9
English
RULES TO AVOID ACCIDENTS DURING INSTALLATION
The connection of the motor to the power line should be performed only after completion of the installation
described below and only before the operation direction test and check of the limit. The operation direction test and
check of the limit switch should be carried out while maintaining at a safe distance from the crumple zone of the
door.
SPECIFICATIONS FOR INSTALLATION
The motor must be installed in a space provided with protection so that special tools only are needed for assembly.
This protection will prevent contact with the crumple zone of the door itself. The protection would not be necessary if
the installation is done at a height exceeding 2.7 meters. In case of Dead Man functioning, the command position
must be installed near the gate, in a position to allow the direct and complete visualization of the same. In case of
doors with empty elements, you must verify the absence of fixed structures near the door, which can create zones of
crushing. Photocells or sensors will be installed when required by applicable laws. The use of photocells or sensors is
required when you install more than one centralized automated door or in case door is automated in an area that is
not under direct control.
RULES TO AVOID ACCIDENTS DURING THE MAINTENANCE
Maintenance should be performed only after the motor has been prepared in safety mode. This is achieved by
activating the switch pole, making sure it does not turn off during the maintenance operation (lock, signalling, etc.).
NOTE TO THE USER The maintenance or testing of the gear is prohibited to unauthorized personnel.
DESCRIPTION OF THE PRODUCT Content (Fig. 1). Tools required (Fig. 2)
CONDITIONS OF USE
The Winner Pro and Winner Pro EF motors are intended for installation of doors winding systems by qualified
personnel. The Winner Pro range motors are designed and constructed for the installation of roller shutters provided
with a compensation system (by springs) according to the weight limits indicated in the table related to the technical
specifications. It is prohibited the use of the motor in applications other than those mentioned above.
MOUNTING OPERATIONS
Drill in the shutter's central shaft (Fig. 4) one hole Ø 10 mm. in order the operator doesn't turn, and another Ø 12 mm. for
the electric wire. If possible, place the operator in the centre of the shutter's shaft in an easy position for opening the
micro-switches lid to make the wire and the regulation of the limit switches. In case of electric brake, make another drill of
Ø 10 mm. for the cable of the manual release.
Open the pulley unscrewing the M8x25 screws remove the plastic roller band without folding it and keep it in a clean
place. Separate the gear-motor's body removing the 4 screws with the 6mm. (fig. 5). hexagonal wrench.
Couple the two parts of the gear-motor around the door's shaft and joint them screwing the 4 screws on the gear-motor's
support (fig. 6)
Tighten the M10x40 screw (Fig. 8 A) entering it into the Ø 10 mm. hole of the shutter's shaft.
Put again the plastic roller band in its place.
Apply again the pulley by coupling the two parts and tighten the screws.
Screw also the M10x40 (Fig. 8 B), bi-motor (fig. 10 B). Pressing on the shaft till the gear-motor is blocked and tighten the
nut.
Absorbed power
Lifting
Power supply
Current
Nominal torque
Pulley speed
Working temperature
Maximum door travel
Operation time
Weight of the motor
TECHNICAL DATAS WINNER PRO
V3 400/60
WINNER PRO
V3 400/60 EF
WINNER PRO
V3 600/60
WINNER PRO
V3 600/60 EF
WINNER PRO
V3 1200/60
WINNER PRO
V3 1200/60 EF
110 Kg.
II 230 V. 50/60 Hz +-7%
1.8 A.
120 Nm.
10 r.p.m.
-20° C +50° C
6 m.
5 ‘
6 Kg. 7 Kg. 7.83 Kg. 9.36 Kg.
6.85 Kg. 8.36 Kg.
4.3 ‘ 4.3 ‘
115 Nm. 140 Nm. 130 Nm. 300 Nm. 295 Nm.
2.6 A. 5.6 A.
105 Kg. 150 Kg. 145 Kg. 305 Kg. 300 Kg.
400 W 600 W 1200 W

winner
Pro
10
English
The operator should be fixed, lined and the pulley must turn freely.
Make a hole Ø 12 mm. in the last canvas of the shutter at the same location of the hole and nut M10 of the pulley (Fig. 11). If
the shutter is waved or not regular, it is necessary to couple a flat metal piece of 1 meter to the pulley.
Travel the electric cable trough the shaft's hole de Ø 12 mm. (Fig. 14), avoiding any contact with the rotating parts and
make the wires. In case of motor with electric brake travel also the brake cable through the hole of Ø 12 mm. drilled in the
shaft, and mount the manual release.
For a proper release the flexible cable of the brake should not do any exaggerated curve.
ELECTRIC WIRE (Fig. 14)
It is very important to respect the connection of the common of the motor (N) and the earth connection. The model
with electro brake comes already wired. If the automatism is not provided with electro brake, bridge the contacts (A,
B fig 14). With electro brake, remove the bridge and on the same terminals connect the reel. SECURITY STANDARD:
The connection wires should come from a differential switch.
CHECKING THE OPERATION DIRECTION (Fig. 16)
Place the closing stop collar (C) until the click of the opening micro-switch is heard (fig. 16) Give power, if the motor stops
at closing it's correct. If not, cut the power and change the position of the phase wires, or the two wires that go to the
control unit, or activate it manually by means of the push button or the key switch. Continue respecting the common
jumper of the motor (N).
REGULATION OF THE OPENING LIMIT-SWITCH (Fig. 16)
Fix the door to the pulley with the supplied pulley fixing ring, fan-type lock washer and M10x25 countersunk bolt. If the
pulley of the door and the pulley of the motor are not the same size, apply the 220 mm adaptor. Move manually the
opening stop collar (B) up to the regulation of the opening of the door. [Fig.12). Check the travel and adjust it if necessary.
REPLACEMENT OF THE ELECTRIC WIRE
For a correct replacement of the electric wire respect the following indications:
Cut out the electric connection
Take out the lid that covers the micro switch removing the 2 screws.
Unscrew the 3 wires and the ground.
Remove the stuffing box and take out the cable (if does not slide cut it).
Loosen all the wire fixings to the electronic board.
Unwire the cable from the board.
Substitute the wire for another cable with standard (4x1HO5 VVF) in case of bi-motor (4x1.5 HO5 VVF).
Wire the new cable doing the same operations in the inverse sense.
Switch on the motor and check its correct direction. If not, change the black wire and the brown one. Make reference to
the connection board indicated in the assembling instructions paying attention to the position of the common motor
(N).
GUARANTEE
The Company guarantees all products against any production fault for a period of 2 years following the supply date.
LIABILITIES
The Company is obliged to undertake repairs of the equipments under guarantee, following revision by the technical
department.
All the equipments that, due to emergency, are delivered before the decision they are actually under guarantee, will be
considered as a standard order to be paid. Faulty equipment replaced under guarantee will remain of property of the
Company. The replacement of such equipments will be on the installer's account and charge.
CANCELLATION
The equipment will not be under guarantee in the following cases:
- incorrect choice of the equipment given the door's characteristics
- the mounting and connecting instructions have not been followed
- payment has not been settled

winner
Pro
11
Français
INSTRUCTIONS POUR L'INSTALLATEUR
Obligations générales pour la sécurité
ATTENTION
1 Pour la sécurité des personnes il est extrêmement important de suivre ces instructions.
Une mauvaise installation ou mauvaise utilisation du produit peut provoquer des lésions graves.
2 Lisez attentivement les instructions avant d'installer le produit
3 Garder les instructions pour une utilisation future
4 Ce produit a été conçu exclusivement pour l'usage indiqué aux présentes manuel. Toute autre utilisation peut
affecter le fonctionnement du produit ou être une source de danger.
5 Ne pas installer l'appareil dans une atmosphère explosive: la présence de gaz ou de fumées inflammables constitue
un danger sérieux.
6 Les pièces mécaniques doivent être conformes à la norme EN 12604 et EN 12605.
7 Le fabricant décline toute responsabilité quant à l'inobservation de la bonne technique dans la construction des
fermetures qui doivent être automatisés, ainsi que des déformations qui pourraient se produire lors de l'utilisation
8 Le fabricant décline toute responsabilité dérivée par l'utilisation inappropriée du produit.
9 Pour chaque installation, nous vous recommandons d'utiliser au moins un signal lumineux clignotant ou fixer
également un panneau d'attention à la structure, en plus des dispositifs mentionnés au paragraphe 21
10 Nous n'acceptons aucune responsabilité pour la sécurité de l'opérateur et les dysfonctionnements si vous
utilisez des composants qui ne sont pas d'usine d'origine
11 Pour l'entretien, utiliser strictement des pièces détachées d'origine
12 Ne pas faire aucun changement dans les composantes qui font partie du moteur
13 L'installateur doit fournir toutes les informations relatives au fonctionnement du système en cas d'urgence
et de fournir à l'utilisateur le "Manuel d'utilisation" qui est attachée au produit.
14 Les matériaux d'emballage (plastique, polystyrène, etc.) ne doivent pas être à la portée des enfants car ils
représentent des sources potentielles de danger
15 Ne laissez pas les enfants ou les personnes à proximité de l'installation pendant son fonctionnement
16 Conserver hors de portée des enfants tout émetteur à distance pour empêcher que l'opérateur soit actionné
accidentellement.
17 Couper l'alimentation avant d'effectuer l'installation
18 Monter sur le réseau d'alimentation de l'automatisation un interrupteur ou un magnétothermique
unipolaire ayant une distance d'ouverture des contacts supérieure ou égale a 3 mm. On conseille d'utiliser
un magnétothermique de 6A avec interrupteur unipolaire
19 Vérifier s'il y a, en amont du réseau d'alimentation, un interrupteur différentiel ayant un seuil d'intervention
de 0,03A.
20 Vérifiez que la mise à terre est effectuée correctement.
21 Les dispositifs de sécurité tels que cellules photoélectriques, barres de sécurité ou clignotant (EN 12978)
permettent de protéger les zones de dangers possibles de l'écrasement, l'acheminement, et de cisaillement.
RÈGLES POUR ÉVITER LES ACCIDENTS PENDANT INSTALLATION
Le branchement au réseau électrique doit être effectué après l'achèvement de l'installation décrite ci-dessous et le
premier test de sens de manœuvre et de vérification de fin de course. Le test du sens de manœuvre et les contrôles
doivent être effectués à distance de sécurité de la zone de déformation de l'amortisseur.
.

winner
Pro
12
Français
SPECIFICATION D'INSTALLATION
Le motoréducteur doit être logé dans un espace pourvu d'une protection fixe de manière à ce que l'on soit obligé
d'utiliser des outils spéciaux pour son démontage. Cette protection doit empêcher le contact avec la zone
dangereuse. Cette protection n'est pas nécessaire si l'installation est placée à une hauteur supérieure à 2,70 mètres.
En cas de fonctionnement avec un contact maintenu, la commande sera placée à un endroit qui permet de surveiller
la totalité de la zone dangereuse. Dans le cas de rideau avec des grilles, on doit vérifier l'absence de structures fixes
qui pourraient créer une zone d'écrasement à proximité de la porte. Il convient de prévoir des photocellules ou des
capteurs quand c'est prévu par les règles en vigueur. L'usage des protections auxiliaires est obligatoire lorsque la
porte fonctionne en mode automatique.
NORMES POUR EVITER LES ACCIDENTS PENDANT L'ENTRETIEN
Les interventions de maintenance ne peuvent être effectuées que si l'on a débranché le motoréducteur du réseau.
Cela se réalise en coupant l'alimentation et en s'assurant que l'on ne peut pas rétablir le courant pendant l'opération
(fermeture à clé, signalisation,..)
NOTE À L'UTILISATEUR
Les opérations de maintenance et de vérification du motoréducteur doivent être effectuées par du personnel qualifié.
DESCRIPTION DU PRODUIT Contenu de l'emballage (fig. 1). Outils nécessaires (Fig. 2)
CONDITIONS D'UTILISATION
Les moteurs centraux W sont destinés à la instalation de portes pour part de personnels qualifié. Les
moteurs centraux W sont conçus et destinés pour les portes à rideau enroulable équipées de système de
compensation à ressort, selon la limite des poids indiqués dans la notice technique. Il est déconseillé d'utiliser ces
moteurs centraux pour un usage autre que celui précisé antérieurement.
CARACTÉRISTIQUES TECHNIQUES
INSTRUCTIONS DU MONTAGE
Faire deux trous dans le tube de support comme le montre la figure 4, un 10 mm pour l'insertion de la vis anti-
rotation et l'autre de 12 mm pour le passage des câbles électriques, en plaçant le moteur, préalablement placés dans
une position centrale avec la boîte du fin de course placée dans une position confortable pour faire et calibrer la
manœuvre. Si l'actionneur est équipé d'un electrofrein, effectuer un trou de 10 mm supplémentaires pour permettre
le passage du câble de déclenchement manuel.
Séparer en deux en enlevant la poulie avec une vis de 6 mm clé hexagonale M8x25. Retirer le roulement à aiguilles et
à éviter courbure dans la direction opposée au diamètre du tube et le placer dans un endroit propre. Séparer le corps
du moteur en enlevant les 4 vis à l'aide de la clé hexagonale de 6 mm.(figure 5). Recouplage le corps du moteur au
tuyau en vissant les 4 vis de la porte. Si le tube est de 60 mm en utilisant un manchon supplémentaire de 48 ou 42
mm (figure 6). Serrez la vis M10x40 (figure 8 A) car il peut être introduit dans le trou de 10 mm précédemment faite.
Insérer le roulement à aiguilles dans l'espace prévu. Remettez la poulie des deux pièces d'accouplement et serrer les
vis. Serrez la vis M10x40 (figure 8 B), bimoteur (figure 10 B) jusqu'à faire pression sur le tuyau et serrer l'écrou pour le
verrouiller.
inner Pro
inner Pro
Puissance du moteur
Force de levage
Alimentation
Intensité
Couple nominal
Vitesse poulie
Température de fonctionnement
Course maximale de la porte
Durée du fonctionnement
Poids de l'opérateur
CARACTÉRISTIQUES TECHNIQUES WINNER PRO
V3 400/60
WINNER PRO
V3 400/60 EF
WINNER PRO
V3 600/60
WINNER PRO
V3 600/60 EF
WINNER PRO
V3 1200/60
WINNER PRO
V3 1200/60 EF
110 Kg.
II 230 V. 50/60 Hz +-7%
1.8 A.
120 Nm.
10 r.p.m.
-20° C +50° C
6 m.
5 ‘
6 Kg. 7 Kg. 7.83 Kg. 9.36 Kg.
6.85 Kg. 8.36 Kg.
4.3 ‘ 4.3 ‘
115 Nm. 140 Nm. 130 Nm. 300 Nm. 295 Nm.
2.6 A. 5.6 A.
105 Kg. 150 Kg. 145 Kg. 305 Kg. 300 Kg.
400 W 600 W 1200 W

winner
Pro
13
Français
L'actionneur doit être complètement fixé et la poulie doit être capable de tourner librement, donc les modèles avec
frein vous aurez besoin pour débloquer auparavant. Faire un trou de 12 mm sur le dernier élément de l'amortisseur,
en correspondance avec le trou et écrou M10 poulie (figure 11). Si la porte est composée d'éléments ondulés ou
irrégulier, il est nécessaire de coupler l'actionneur poulie avec un morceau de métal plat de longueur d'environ 1
mètre). Insérez le fil dans le tuyau par le trou de la porte 12 mm préalablement effectuées et réaliser la connexion
électrique (figure 14). Si le cylindre de frein électrique a introduit un trou de 12 mm dans le câble de déclenchement
manuel, évitant le câble plis prononcés.
RACCORDEMENTS ELECTRIQUES (FIGURE 14)
Il est très important de respecter le commun du moteur (N) et connecter le fil de terre. Le modèle est livré avec
connexion electrofrein déjà effectué. Si l'actionneur n'a pas de freins électriques, ponter le contacts de (A, B, figure
11). Avec electrofrein, supprimer les contacts sur le même pont et raccorder les fils de la bobine de l'electrofrein.
NORMES DE SECURITE
Les câbles d'alimentation doivent être reliés en amont à un dispositif différentiel.
VERIFICATION DE LA DIRECTION DE FONCTIONNEMENT (figure 16)
Tourner manuellement la molette de fin de course (C ) jusqu'à le click du micro-interrupteur (descente complète) (fig.
16). Tourner l'autre molette vers le micro-interrupteur II (régulation montée). Alimenter le moteur pour vérifier si la
porte s'arrête au point souhaité. Sinon, débrancher l'alimentation et échanger la position des câbles de phase ou des
deux câbles branchés au moteur. Continuer l'opération en respectant la position du câble commun du moteur (N).
REGLAGE DU FIN DE COURSE EN OUVERTURE (Fig. 16)
Fixez la porte à la poulie de la poulie d'affiches anneau, en forme d'éventail rondelle et vis à tête fraisée M10x25
fourni avec le moteur. Si la poulie et l'actionneur de porte poulies ne sont pas égaux, appliquer l'adaptateur 220 mm.
Faites tourner manuellement le registre de la montée (B) pour ajuster la position de la porte ouverte (figure 16B). Ve
et le réajuster si nécessaire.
REMPLACEMENT DU CABLE ELECTRIQUE
Pour remplacer le câble d'alimentation suivre les instructions:
1 Desactivez le raccordement électrique
2 Retirez le couvercle du fin de course en dévissant les deux vis
3 Dévissez les 3 vis de la platine éléctronique où les câbles sont connectés et le fil de terre relié au contact du moteur.
Desserrez tous les points de fixation du câble dans son chemin vers le cadre. Départir de la connexion par câble à
l'appareil de contrôle. Effectuer le remplacement du câble avec un autre câble en conformité avec (4x1 HO5 VVF) ou
dans le cas des bi-moteurs (4x1.5 HO5 VVF). Réaliser le branchement du nouveau câble en exécutant en sens
contraire toutes les opérations décrites précédemment. Avec la commande électrique vérifier que la manœuvre
s'effectue en respectant le sens de rotation. Dans le cas contraire, intervertir les câbles Noir et Marron (voir les
instructions de montage pour respecter la position du commun du moteur) (figure 14).
Garantie
L'Entreprise garantit tout défaut de fabrication de ses actionneurs pour portes, équipements électriques et
compléments durant une période de 2 ans à partir de la date d'approvisionnement.
Obligations
L'entreprise s'oblige à réparer les équipements sous garantie, après une révision de ceux-ci par le service technique.
Tous les équipements fournis, pour cause d'urgence, avant de décider si un équipement est sous garantie, seront
considérés en premier lieu comme commande normale avec débit. Les équipements défectueux changés sous
garantie seront propriété.
Le remplacement de ces équipements sera à la charge de l'installateur.
Annulation
La garantie ne couvrira pas les équipements dans les cas suivants :
-Un choix incorrect de l'équipement pour les caractéristiques de la porte.
-Le non-respect des instructions de montage et de connexion.
-L'actionneur ou le matériel n'est pas effectif (il n'a pas été payé).

winner
Pro
14
Italiano
AVVERTENZE PER L'INSTALLATORE
Obblighi generali per la sicurezza
ATTENZIONE
1 Per la sicurezza delle persone è estremamente importante seguire le presenti istruzioni.
Un'installazione scorretta o un uso inadeguato del prodotto potrebbe causare gravi danni alle persone.
2 Leggere attentamente le istruzioni prima di installare il prodotto
3 Custodire le istruzioni per un futuro utilizzo
4 Questo prodotto è stato disegnato esclusivamente per l'utilizzo indicato nel presente manuale. Qualsiasi uso
diverso potrebbe pregiudicare il funzionamento del prodotto o essere fonte di pericolo.
5 Non installare l'apparecchio in atmosfera esplosiva: la presenza di gas o fumi infiammabili costituisce grave
pericolo per la sicurezza.
6 Gli elementi costruttivi meccanici devono essere in accordo con le norme EN 12604 e EN 12605.
7 Il fabbricante non è responsabile dell'inosservanza delle buone norme di fabbricazione delle chiusure che si
devono automatizzare, così come delle deformazioni che potrebbero intervenire durante l'utilizzo
8 Il fabbricante declina ogni responsabiltà derivata dall'uso inadeguato del prodotto.
9 Per ogni impianto si consiglia l'uso di almeno un segnale luminoso o di un cartello indicatore fissato sulla
struttura in modo permanente, oltre ai dispositivi indicati al punto 21
10 Si declina ogni responsabilità relativa alla sicurezza e al mal funzionamento dell'automatismo se si utilizzano
componenti che non siano originali di fabbrica
11 Per la manutenzione utilizzare esclusivamente ricambi originali
12 Non effettuare nessuna modifica nei componenti che fanno parte dell'automatismo
13 L'installatore deve provvedere tutte le informazioni relative al funzionamento del sistema in caso di
emergenza e consegnare all'utente il “Manuale di utilizzo” che si allega al prodotto.
14 I materiali dell'imballaggio (plastica, polistirolo ecc.) non devono essere alla portata dei bambini in quanto
costituiscono fonti potenziali di pericolo
15 Non permettere che i bambini o persone sostino nei pressi dell'installazione durante il suo funzionamento
16 Mantenere lontano dalla portata dei bambini i radiocomandi o qualsiasi emissore a impulso per evitare che
l'automatismo possa essere azionato involontariamente.
17 Togliere l'alimentazione elettrica prima di effettuare qualsiasi intervento sull'installazione
18 Collocare nella rete di alimentazione dell'automatismo un interruttore onnipolare con distanza di apertura
dei contatti uguale o superiore ai 3 mm. Si consiglia l'utilizzo di un magnetotermico da 6A con interruttore
onnipolare.
19 Verificare che a monte della rete di alimentazione vi sia un interruttore differenziale con soglia da 0.03
20 Verificare che l'impianto di terra sia realizzato correttamente.
21 I dispositivi di sicurezza quali fotocellule, lampeggianti o coste di sicurezza (norma EN 12978) permettono di
proteggere possibili aree da pericoli di schiacciamento, convogliamento, cesoiamento.
NORME PER EVITARE INCIDENTI DURANTE L'INSTALLAZIONE
Il collegamento del motore alla linea elettrica si deve effettuare solamente una volta terminate le operazioni di
installazione descritte di seguito e solamente prima della prova del senso di rotazione e di verifica del fine corsa. La
prova del senso di rotazione e le operazioni di verifica di fine corsa si devono effettuare mantenendo la distanza di
sicurezza dalla zona di piegamento della serranda.

winner
Pro
15
Italiano
SPECIFICHE DI INSTALLAZIONE
Il motoriduttore deve essere installato in un spazio provvisto di protezione in modo che siano necessari strumenti
speciali per il montaggio. Questa protezione impedisce la manipolazione nella zona di piegamento della serranda su
se stessa. La protezione non sarebbe necessaria se l'installazione si realizzasse ad una altezza superiore a 2.7 metri. In
caso di azionamento con opzione uomo presente, il comando di manovra deve essere installato vicino alla serranda,
in posizione tale da permettere la diretta e completa visualizzazione della stessa. In caso di serrande con elementi
vuoti, si deve verificare l'assenza di strutture fisse vicino alla porta, che possano creare zone di schiacciamento. Si
installeranno fotocellule o sensori quando richiesto dalla norma vigente. L'uso delle fotocellule o sensori é
obbligatorio quando si installa più di una serranda con azionamento centralizzato oppure nel caso di serrande con
azionamento posizionato in modo che la zona di movimento non è sotto controllo.
NORME PER EVITARE INCIDENTI DURANTE LA MANUTENZIONE
Gli interventi di manutenzione devono essere eseguiti solo dopo che il motoriduttore sia stato predisposto in
modalità di sicurezza. Ciò si realizza attivando l'interruttore onnipolare di messa in movimento sul radiocomando,
assicurandosi che non si disattivi durante l'operazione di manutenzione (chiusura a chiave, segnalazione, ecc).
NOTA PER L'UTENTE .Le operazioni di manutenzione o verifica del motoriduttore sono proibite a personale non
qualificato.
DESCRIZIONE DEL PRODOTTO Contenuto dell'imballaggio (fig. 1). Utensili necessari (fig. 2)
CONDIZIONI D'USO PREVISTE
I motoriduttori della gamma Winner Pro sono destinati all'installazione di sistemi di avvolgimento di serrande da
parte di personale specializzato. I motoriduttori della gamma Winner Pro sono disegnati e costruiti per il montaggio
su serrande avvolgibili provviste di sistema di compensazione (per mezzo di molle) secondo i limiti di peso relazionati
nella tabella delle specifiche tecniche. È proibito l'uso del motoriduttore in applicazioni diverse da quelle indicate
sopra.
DATI TECNICI
ISTRUZIONI DI MONTAGGIO
Eseguire 2 fori nel tubo portante secondo la figura 4, uno di 10 mm per l'inserimento della vite antirotazione e l'altro
di 12 mm per il passaggio del cavo elettrico, posizionando il motoriduttore, previamente disposto in posizione
centrale con la scatola del gruppo fine corsa posta in posizione comoda per effettuare e calibrare la manovra. Se
l'attuatore è dotato di elettrofreno, eseguire un ulteriore foro da 10 mm per permettere il passaggio del cavo sblocco
manuale.
Separare in 2 la puleggia svitando con chiave esagonale da 6 mm le viti M8x25. Togliere il cuscinetto a rullini evitando
di piegarlo nel senso contrario al diametro del tubo e posarlo in un luogo pulito. Separare il corpo motore estraendo
le 4 viti mediante la chiave esagonale da 6 mm.(figura 5). Riaccoppiare il corpo motore sul tubo della porta avvitando
le 4 viti. Se il tubo non è da 60 mm utilizzare il manicotto supplementare da 48 o 42 mm (figura 6). Avvitare
completamente la vite M10X40 (figura 8 A) perchè si possa introdurre nel foro da 10 mm effettuato
precedentemente. Inserire il cuscinetto a rullini nell'apposito spazio. Inserire la puleggia accoppiando nuovamente le
due parti e avvitando bene le viti. Avvitare la vite M10x40 (figura 8 B), bimotore (figura 10 B) fino a che faccia
pressione sul tubo e stringere il dado per bloccarlo.
DATI TECNICI
Potenza Motore
Forza sollevamento
Alimentazione
Intensità
Coppia nominale
Velocità puleggia
Temperatura di esercizio
Corsa massima della porta
Tempo di funzionamento
Tempo di funzionamento
WINNER PRO
V3 400/60
WINNER PRO
V3 400/60 EF
WINNER PRO
V3 600/60
WINNER PRO
V3 600/60 EF
WINNER PRO
V3 1200/60
WINNER PRO
V3 1200/60 EF
110 Kg.
II 230 V. 50/60 Hz +-7%
1.8 A.
120 Nm.
10 r.p.m.
-20° C +50° C
6 m.
5 ‘
6 Kg. 7 Kg. 7.83 Kg. 9.36 Kg.
6.85 Kg. 8.36 Kg.
4.3 ‘ 4.3 ‘
115 Nm. 140 Nm. 130 Nm. 300 Nm. 295 Nm.
2.6 A. 5.6 A.
105 Kg. 150 Kg. 145 Kg. 305 Kg. 300 Kg.
400 W 600 W 1200 W

winner
Pro
16
Italiano
L'attuatore deve risultare perfettamente fissato e la puleggia deve poter ruotare liberamente, per questo nei modelli
con freno si dovrà sbloccare previamente. Effettuare un foro da 12 mm sull'ultimo elemento della serranda, in
corrispondenza con il foro e il dado M10 della puleggia (figura 11). Se la porta è composta da elementi ondulati o
irregolari, è necessario accoppiare la puleggia dell'attuatore con un pezzo metallico piatto della lunghezza di circa 1
metro). Inserire il cavo elettrico all'interno del tubo della porta attraverso il foro da 12 mm previamente effettuato e
procedere al collegamento elettrico (figura 14). Se l'attuatore è dotato di elettrofreno introdurre nel foro da 12 mm il
cavo di sblocco manuale, evitando di creare pieghe pronunciate al cavo.
COLLEGAMENTI ELETTRICI (FIGURA 14)
È molto importante rispettare il collegamento del comune del motore (N) e collegare il cavo di terra. Il modello con
elettrofreno viene fornito con collegamento effettuato. Se l'attuatore non dispone di elettrofreno, ponticellare i
contatti (A, B figura 14). Con elettrofreno, eliminare il ponte e sugli stessi contatti collegare i cavi della bobina
dell'elettrofreno. NORMA DI SICUREZZA:I cavi di alimentazione devono essere collegati a monte ad un dispositivo
differenziale.
TEST DEL SENSO DI MARCIA (figura 16)
Posizionare il registro di discesa (C) fino a che non si senta lo scatto di apertura dei contatti del micro (figura 16). Dare
tensione e se il motore non attua, il collegamento è corretto. In caso contrario scollegare l'alimentazione e procedere
allo scambio della posizione dei cavi di fase, o dei due cavi del motore diretti all'unità di controllo, oppure azionare
manualmente mediante il pulsante o selettore a chiave. Proseguire rispettando il comune del motore (N).
REGOLAZIONE DEL FINE CORSA DI SALITA (figura 16)
Fissare la porta alla puleggia con l'anello di affissione puleggia, la rondella a ventaglio e la vite a testa svasata M10x25
fornite con il motore. Se la puleggia della porta e la puleggia dell'azionatore non sono uguali, applicare l'adattatore
da 220 mm. Ruotare manualmente il registro della salita (B) fino a regolare la posizione di porta aperta (figura 16 b).
Comprovare il percorso e regolare nuovamente se necessario.
SOSTITUZIONE DEL CAVO ELETTRICO
Per la sostituzione del cavo elettrico operare nel seguente modo:
1 Disattivare il collegamento elettrico
2 Togliere il coperchio del fine corsa svitando le 2 viti di fermo
3 Svitare le 3 viti del morsetto del circuito stampato dove sono collegati i cavi e il cavo di terra collegato al contatto
del motore. Allentare tutti i punti di fissaggio del cavo nel suo percorso fino al quadro. Dismettere il collegamento del
cavo al dispositivo di comando. Eseguire la sostituzione del cavo con altro cavo a norma (4x1 HO5 VVF) o nel caso di
bimotore (4x1.5 HO5 VVF). Effettuare il collegamento del nuovo cavo eseguendo in senso contrario tutte le
operazioni sopra descritte.
Con comando elettrico controllare che il motoriduttore effettui correttamente il movimento rispettando il senso di
marcia. In caso contrario invertire tra loro i cavi nero e marrone (far riferimento agli schemi riportati nelle istruzioni di
montaggio prestando particolare attenzione al rispetto della posizione del comune del motore (N) (figura 14).
PERIODO DI GARANZIA
La Ditta garantisce il prodotto contro qualsiasi difetto di fabbricazione per un periodo di 2 anni a partire dalla data di
acquisto.
OBBLIGHI
La Ditta si impegna a riparare gli apparecchi soggetti a garanzia, previa revisione da parte del dipartimento tecnico.
Tutti gli impianti che, a causa di un'urgenza, siano consegnati prima della decisione riguardo a se un impianto è in
garanzia, si considereranno per il momento come ordine normale con addebito. Gli impianti difettosi cambiati in
conformità alla garanzia rimarranno di proprietà della Ditta. La sostituzione di detti impianti sarà a carico
dell'installatore.
ANNULLAMENTO
La garanzia non copre gli impianti nei seguenti casi:
- la scelta dell'impianto non è stata corretta date le caratteristiche della porta
- le istruzioni di montaggio e collegamento non sono state rispetatte
- non è stato effettuato il pagamento dell'impianto

winner
Pro
17
Português
ADVERTÊNCIAS PARA O INSTALADOR
Obrigações Gerais Em Matéria De Segurança
ATENÇÃO
1 É sumamente importante para a segurança das pessoas seguir atentamente estas instruções. Uma instalação
incorreta ou um uso impróprio do produto pode causar graves danos às pessoas.
2 Leiam detidamente as instruções antes de instalar o produto.
3 Guardem as instruções para futuras consultas.
4 Este produto foi projetado e fabricado exclusivamente para a utilização indicada no presente manual.
Qualquer uso diverso do previsto poderia prejudicar o funcionamento do produto e/ou representar fonte de
perigo.
5 Não instalem o aparelho numa atmosfera explosiva: a presença de gás ou fumos inflamáveis constitui um
grave perigo para a segurança.
6 Os elementos construtivos mecânicos devem estar de acordo com o estabelecido nas Normas EN 12604 e EN
12605.
7 não é responsável pelo incumprimento das boas técnicas de fabrico dos fechos que se têm de motorizar,
assim como das deformações que puderem ter participado na utilização.
8 declina qualquer responsabilidade derivada de um uso impróprio ou diverso do previsto.
9 Para cada equipamento aconselha-se usar pelo menos uma sinalização luminosa, assim como um cartaz de
sinalização adequadamente fixado à estrutura do bastidor, além dos dispositivos indicados no ponto “21”.
10
11 Para a manutenção utilizem exclusivamente peças originais.
12 Não façam nenhuma modificação nos componentes que fazem parte do sistema de automatização.
13 O instalador deve proporcionar todas as informações relativas ao funcionamento do sistema em caso de
emergência e entregar ao utente do equipamento o manual de advertências que se junta ao produto.
14 Os materiais de embalagem (plástico, poliestireno, etc.) não devem ser deixados ao alcance das crianças, já
que constituem fontes potenciais de perigo.
15 Não permitam que crianças e pessoas se detenham na proximidade do produto durante o seu
funcionamento.
16 Mantenham longe do alcance das crianças os comandos ou qualquer outro emissor de impulsos, para evitar
que a automação possa ser acionado involuntariamente.
17 Tirem a alimentação elétrica antes de efetuar qualquer intervenção na instalação.
18 Coloquem na rede de alimentação da automatização um interruptor unipolar com distância de abertura dos
contactos igual ou superior a 3 mm. Aconselha se usar um magneto térmico de 6A com interrupção unipolar
19 Comprovem se a instalação dispõe de um interruptor diferencial com limiar de 0,03 A.
20 Verifiquem se a instalação de terra está corretamente realizada e conectem as partes metálicas do fecho.
21 Os dispositivos de segurança foto-célula, lâmpadas, bandas resistiva (norma EN 12978) permitem proteger
possíveis áreas de perigo de riscos mecânicos de movimento, por exemplo, esmagamento, arraste, corte.
NORMAS PARA EVITAR INFORTÚNIOS DURANTE A INSTALAÇÃO
O contacto do moto-redutor á linha elétrica só deve ser feita somente uma vez terminadas as operações de
instalação abaixo descritas e somente antes do teste de sentido de rotação e da afinação do fim de curso. O teste do
sentido de rotação e da afinação do fim de curso devem ser infectados com o operador no solo, mantendo um
distancia de segurança necessária da persiana.
exime de qualquer responsabilidade para o funcionamento seguro e adequado do sistema de automação se
a instalação usa componentes não fabricados pelo fabricante.

winner
Pro
18
Português
INDICAÇÕES DE INSTALAÇÃO
O moto-redutor deve ser instalado em um local com proteção fixada de modo que sejam necessárias ferramentas
especiais na sua desmontagem. Tal proteção deverá impedir o contacto com a zona onde a persiana enrola sobre a
mesma. A proteção não será necessária se a instalação estiver e uma altura superior a 2,7 metros. No caso de
acionamento com a pessoa presente , o acionador deve ser instalado próximo da persiana em posição tal de permitir
direta e completa visualização da mesma. No caso de persianas com elementos vazios , deve ser verificado a ausência
de estruturas fixas próximas da porta que possam criar zonas de empastamento. Serão instalado foto-célula ou
sensores quando forem obrigados pela norma vigente. O uso de foto-célula ou sensores é obrigado quando se
instalam mais de uma persiana de acionamento centralizado ou no caso de persianas com acionamento posicionado
em zonas de movimento que não estejam sobre controlo.
NORMAS PARA EVITAR INFORTÚNIOS DURANTE A MANUTENÇÃO
As intervenções de manutenção só devem ser efetuada após se ter posto em modo de segurança o moto-redutor.
Isto
realiza-se abrindo o interruptor unipolar sobre o comando inicio de marcha e assegurando-se que este não poder ser
restabelecido durante a manutenção (fecho com chave, etc.)
NOTA PARA O UTILIZADOR Ficam proibidas as operações de manutenção ou afinação do moto-redutor por
parte de pessoal não qualificado.
DESCRIÇÃO DE PRODUTO Conteúdo do pacote (Fig. 1). Ferramentas necessárias (Fig. 2).
CONDIÇÕES DE USO PREVISTAS
Os moto redutores foi desenvolvido para a instalação em sistemas de elevação, de persianas por pessoal
especializado. Os moto-redutores foram desenhados e construídos para a instalação em persianas de enrolar
compensadas por molas, segundo os limites de pesos afixados na tabela de características técnicas. É proibido o uso
do moto-redutor em aplicações diferentes das indicadas anteriormente.
ESPECIFICAÇÕES TÉCNICAS
INSTRUÇÕES DE MONTAGEM
Fazer 2 furos no tubo do eixo central segundo a (Fig. 4) , um de 10 mm. Para que o acionador não gire, outro de 12
mm.
Para o cabo elétrico, colocando o acionador, prioritariamente centrado, tendo em conta que uma vez instalado se
possa tirar a tampa dos micros para que se possa ligar e afinar os fins de curso. Se o acionador levar freio, faz-se outro
furo no tubo de 12 mm. Para passar o cabo de desbloqueio manual. Separar a polia retirando os 2 parafusos de
M8x25 com uma chave de 6 mm. Retirar o rolamento de rolos evitando dobrar e colocar em lugar limpo. Separar o
suporte falange retirando os 4 parafusos com uma chave de 6 mm(fig. 5). Colocar o corpo do motor sobre o tubo da
porta e colocar novamente o suporte falange roscando os 4 parafusos. Se o tubo não for de 60 mm. Ajustar com o
suplemento de 48 (ou 42 ) mm (fig. 6). Atornillar completamente o parafuso hexagonal M10x40 [Fig. 8 (A)] para que
se introduza no furo de 10 mm anteriormente feito. Colocar o rolamento corretamente. Aplicar a polia acoplando de
novo as duas peças e roscando bem os parafusos. Atornillar o parafuso M10x40 [Fig. 8 (B)] bimotor fig. 10 B, até que
aperte no tubo e ajustar a contra porca para bloquear.
ESPECIFICAÇÕES TÉCNICAS
Potencia absorvida
Força de elevação
Alimentaçao
Intensidade
Binario nominal
Velocidade polia
Temperatura trabalho
Curso max. da porta
Tempo de operação
Peso automatismo
WINNER PRO
V3 400/60
WINNER PRO
V3 400/60 EF
WINNER PRO
V3 600/60
WINNER PRO
V3 600/60 EF
WINNER PRO
V3 1200/60
WINNER PRO
V3 1200/60 EF
110 Kg.
II 230 V. 50/60 Hz +-7%
1.8 A.
120 Nm.
10 r.p.m.
-20° C +50° C
6 m.
5 ‘
6 Kg. 7 Kg. 7.83 Kg. 9.36 Kg.
6.85 Kg. 8.36 Kg.
4.3 ‘ 4.3 ‘
115 Nm. 140 Nm. 130 Nm. 300 Nm. 295 Nm.
2.6 A. 5.6 A.
105 Kg. 150 Kg. 145 Kg. 305 Kg. 300 Kg.
400 W 600 W 1200 W

winner
Pro
19
Português
O acionador deverá ficar bem fixo, forçando a polia deverá girar livremente. Fazer um furo de 12 mm na ultima lamina
da porta na direção com o furo e a fêmea M10 da polia [Fig. 11]. (Se a porta for ondulada ou é composta com
elementos irregulares, é necessário acoplar à polia do acionador uma peça metálica plana de aproximadamente 1
metro). Introduzir o cabo elétrico pelo interior do tubo da porta através do buraco de 12 mm efetuado anteriormente
fazer a ligações elétricas (Fig. 14). Se o acionador levar electro-freio , introduzir o cabo pelo interior da porta através
do buraco de 12 mm anteriormente feito e montar o desbloqueio. Deixar o cabo sem curvas pronunciadas.
LIGAÇÕES (Fig. 14)
Para realizar as ligações , retirar a tampa protetora dos micros. Passar o cabo por dentro do bosim e fazer a ligação ao
motor. È necessário respeitar o comum do motor (N) e ligar os fios de terra.
NORMA DE SEGURANÇA: Os cabos de alimentação devem estar protegidos por um interruptor diferencial. O
acionadorr com electro-freio já vem ligado. Sempre que o acionador não levar electro-freio pontear os bornes [Fig. 14
A B). Com electro-freio , tirar a ponte e encaixar a bobine do electro-freio.
COMPROVAÇÃO DO SENTIDO DE MANOBRA (Fig 16)
Posicione a parte superior Mobil baixo (C) apenas para acionar o micro (Fig 16). Doar sangue, e se por baixo está
correta, caso contrário, desligue a alimentação e continuar a trocar a posição dos fios fase, ou os dois fios que chegam
ao motor. Continuar a respeitar o motor comum (N)
REGULAÇÃO DO FIM DE CURSO DE SUBIDA (Fig. 16)
Fixar a porta á polia através de anilha de fixação Polia, a anilha metálica e o parafuso M10x25 vão juntamente com o
equipamento (Fig.12). Se as polias da porta não forem do mesmo diâmetro da do Acionador, aplicar o suplemento de
adaptação de 220. Com o comando elétrico levantar a porta até á altura desejada e parar na subida. Adiantar
manualmente o batente móvel de subida (B) 2 ranhuras da régua serigrafiada na placa dos micros [Fig. 16].
Comprovar o curso ( e reajustar se necessário).
SUBSTITUIÇÃO DO CABO ELÉCTRICO
Para a substituição do cabo elétrico seguir as seguintes normas:
Desapertar os 3 parafusos de fixação da placa de micros onde estão ligados os cabos e o parafuso de ligação á terra.
Aliviar todos os pontos de fixação do cabo no seu curso até ao quadro. Desligar o cabo do dispositivo de comando.
Efetuar a substituição do cabo por outro que obedeça á norma (4x1 HO5 VVF) Ligar o novo cabo executando em
sentido inverso todas as operações acima descritas. Com o comando elétrico verificar que o moto-redutor efetue
corretamente o movimento respeitando o sentido de giro. Em caso contrário inverter o cabo negro pelo castanho
(Observar ao esquemas citados anteriormente sobre as instruções de montagem em particular ter atenção á posição
do comum do motor (N).
Período De Garantia
garante contra qualquer defeito de fabricação seus acionadores para portas, equipamentos elétricos e acessórios por
um período de 2 anos a partir da data de fornecimento.
Obrigações
obriga-se à reparação dos equipamentos sujeitos a garantia, prévia revisão destes por nossa área técnica. Todos os
equipamentos que devido a urgências sejam entregues antes da decisão de que um aparelho está em garantia, serão
considerados, pelo momento, como um pedido normal com custo. Os equipamentos com defeitos trocados sob
garantia, ficarão como propriedade de A substituição dos mencionados equipamentos será a cargo do instalador. Os
custos do envio ficarão a cargo de
Anulação
A garantia não cobrirá os equipamentos nos seguintes casos:
-Se a seleção do equipamento não foi a correta pelas características da porta.
-Se as instruções de montagem e conexão não foram respeitadas.
-Se o acionador ou equipamento não se fez efetivo (não foi pago).
.
