Avidsen 103955 User manual

FR Thermostat programmable

numérique Wi-Fi

Ref. 103955

7/7 Google Play

Free available on Free available on

Description

Thermostat programmable numérique Wi-Fi Ce thermostat programma-

ble numérique Wi-Fi vous permet de contrôler la température de votre

logement, à tout moment et n’importe où, grâce à votre Smartphone

(Apple et Android). Il dispose d’un grand écran tactile LCD rétroéclairé.

L’installation et l’utilisation sont simples et s’adaptent facilement à votre

style de vie. Il est possible de programmer 6 programmes différents

dans la même journée, à intervalle de 10 minutes (programme “jours

de la semaine” ou programme “week-end”, par exemple)

Contenu du kit

1. 103955 WIFI Thermostat (plaque frontale) * 1 pc

2. Fiche AC au mur * 1pc

Caractéristiques

1. Programmation: 7 jours, 5/2 jours et 24 heures programmables

2. Plage de température afchage: 0 ° C ~ 40 ° C

(par incréments de 0,1 ° C)

3. Plage de température réglable: 5 ° C ~ 35 ° C

(par incréments de 0,5 ° C)

4. Précision de mesure de température: ± 1 ° C (à 20 ° C)

5. Alimentation: 230VAC / 50HZ

6. Courant commutable: 6 A (charge inductive 2 A), 230V

7. Rétro-éclairage: blanc

8. Dimensions: 96x96x41,5mm (alimentation murale)

9. Compatible avec le réseau Wi-Fi 2.4 GHz

Afchage LCD

TEMPS

SEMAINE

RÉGLEZ LA TEMPÉRATURE

NUMÉRO DE PROGRAMME

TEMPÉRATURE AMBIANTE

MODE DE FONCTIONNEMENT

PERMANENT

TOUCHES TACTILES

MODE DE VACANCES

1.

2.

3.

4.

5.

6.

7.

8.

SYMBOLE ANTI-GEL

SYMBOLE DE CHAUFFAGE

RF SYMBOLE

SYMBOLE WIFI

MODE DE FONCTIONNEMENT

TEMPORAIRE

MODE DE FONCTIONNEMENT

AUTOMATIQUE

PARAMÈTRES SYSTÈME

9.

10.

11.

12.

13.

14.

15.

2

ID WIFI + RACCORDEMENT ÉLECTRIQUE

13

15

14

12

5

7

6

4

3

12

9 8

11

10

APPUYER SUR LE RESSORT OUVRIR LA PORTE

3

Comme câbler

Schéma de câblage pour plaque murale et encastrée:

Attention

• Pour éviter les chocs électriques, replacez le couvercle intérieur retiré

pour le raccordement des câbles lorsque l’assemblage est terminé •

L’installation doit être faite par du personnel qualié. Suivez toujours

les instructions du fabricant lors de la connexion du thermostat à un

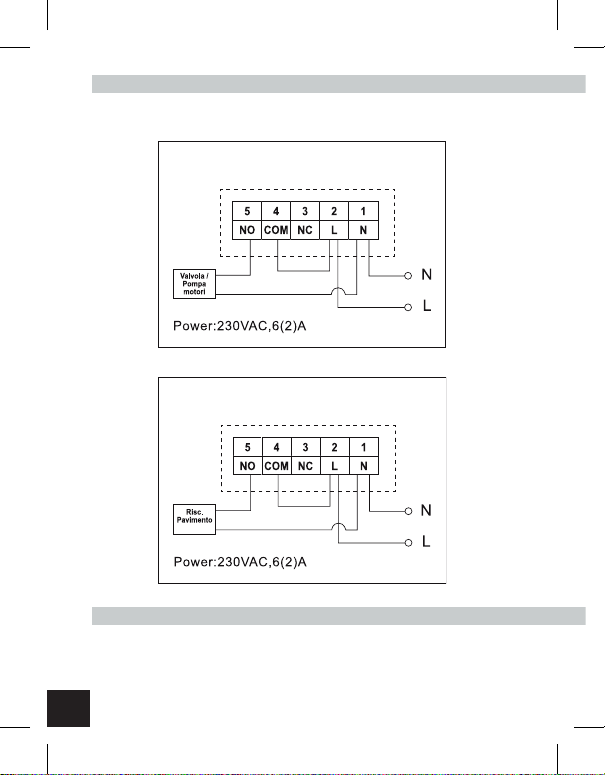

Schéma électrique de la vanne / pompe motorisée

Chauffage électrique par le sol

4

Comme câbler

Schéma de câblage pour plaque murale et encastrée:

Attention

appareil de chauffage • La tension qui apparaît aux bornes dépend

uniquement du système à contrôler, donc les dimensions du l sont

déterminées par le type d’appareil à contrôler. La longueur du l n’a

aucune signication.

Schéma de câblage de la chaudière

Schéma de raccordement

pour détendeur / actionneur électrique

5

Comment régler l’heure

Positionnez le thermostat pour af cher tout l’écran, puis appuy-

ez sur pour accéder au menu .

Appuyez sur la touche +/- pour choisir RÉGLAGE DE L’HEURE

(mode de réglage de l’heure).

Appuyez une fois sur la touche > jusqu’à ce que l’icône de l’heu-

re clignote, utilisez + ou - pour régler de 0 à 23.

Appuyez sur > une fois jusqu’à ce que l’icône des minutes

clignote, utilisez + ou - pour régler de 0 ~ 59.

Appuyez sur > une fois jusqu’à ce que l’icône de l’année clignote,

utilisez + ou - pour régler de 2000 à 2099.

Appuyez sur > une fois jusqu’à ce que l’icône du mois clignote,

utilisez + ou - pour régler de 1 ~ 12.

Appuyez sur > une fois jusqu’à ce que l’icône du mois clignote,

utilisez + ou - pour régler de 1 ~ 31.

Appuyez sur pour con rmer les modi cations ou atten-

dre 30 secondes pour con rmer automatiquement et revenir à

l’écran d’accueil.

1.

2.

3.

4.

5.

6.

7.

8.

Changer les modes de fonctionnement

Appuyez sur > dans l’écran initial pour choisir le mode de fonctionne-

ment autre que AUTO OFF ou HOLD.

Mode automatique:

En mode automatique, vous pouvez accéder à différents modes:

mode Festivité Mode automatique et Mode provisoire.

Mode vacances:

En mode Auto, appuyez sur > pendant 3 secondes pour passer en

mode vacances, l’af chage clignote d: 01.

Utilisez +/- pour régler les jours fériés de d: 01 ~ d: 99 (1 ~ 99 jours,

par défaut: 1 jour), puis appuyez une fois sur > jusqu’à ce que la

température de réglage clignote, utilisez +/- pour ajuster la tempéra-

ture réglée de 5°C - 35°C (par défaut: 7°C), appuyez sur > pour

con rmer ou attendez 15 secondes pour con rmer automatiquement

et revenir à l’écran d’accueil. L’af chage alterne entre: Jours (jours

fériés) - Heure.

Appuyez sur > sur l’écran d’accueil pour quitter le mode vacances et

revenir au mode automatique.

ez sur pour accéder au menu .

Appuyez sur la touche +/- pour choisir RÉGLAGE DE L’HEURE

ez sur pour accéder au menu .

Appuyez sur la touche +/- pour choisir RÉGLAGE DE L’HEURE

ez sur pour accéder au menu .

Appuyez sur pour con rmer les modi cations ou atten-

ment autre que AUTO OFF ou HOLD.

mode Festivité Mode automatique et Mode provisoire.

ment autre que AUTO OFF ou HOLD.

6

Remarque:

les jours (jours fériés) effectuent un compte numérique à rebours.

Une fois le compte à rebours terminé, le fonctionnement normal re-

prend. Il peut être conseillé de régler le mode Vacances un jour de

moins, a n que la maison revienne à la température de retour

Mode de fonctionnement temporaire:

Passez au réglage manuel de la température réglée. En mode Auto,

l’utilisateur peut utiliser les boutons +/- pour ajuster la température

de consigne comme suit:

1. Sur l’écran d’accueil, utilisez les boutons +/- pour régler temporai-

rement la température, l’af chage clignote.

2. Le thermostat acceptera automatiquement le changement et re-

tournera à l’écran d’accueil. L’annulation temporaire  nit jusqu’au pro-

chain événement programmé.

Plage de température de consigne temporaire: 5 ° C ~ 35 ° C

Remarque:

La température de consigne temporaire ne remplace pas la tempéra-

ture réglée de l’événement du programme original. À la  n de l’événe-

ment du programme, vous revenez automatiquement au programme

de chauffage par défaut.

Mode automatique:

Mode automatique, si le mode Vacances ou le mode Temporaire n’est

pas sélectionné, le mode Auto sera utilisé. En mode Auto, le ther-

mostat fonctionne selon les paramètres de programmation utilisateur

précédents.

Mode OFF:

Le thermostat fonctionne constamment à 5°C dans ce mode pour la

protection antigel.

1. Sur l’écran d’accueil, appuyez sur > pour sélectionner OFF.

Maintien de la température (HOLD) Le dispositif contrôlera la

chaudière en fonction de la valeur choisie.

1. Sur l’écran d’accueil, appuyez sur > pour sélectionner HOLD.

2. Utilisez +/- pour régler la température.

3. Appuyez sur > pour con rmer le réglage et revenir à l’écran initial

Plage de température de consigne permanente: 5 ° C ~ 35 ° C.

7

Appuyez sur une fois pour accéder dans le mode de con guration.

Appuyez sur la touche +/- pour sélectionner SET SCHED (mode de con-

 guration du programme);

Appuyez une fois sur la touche > jusqu’à ce que l’af chage clignote

5-2d, utilisez + ou - pour choisir le mode 5-2 jours (jours de la semaine

+ week-ends), 24 heures ou 7 jours (par défaut: 5/2 jours).

Appuyez une fois sur “>” pour af cher la première période “P1” (vous

pouvez régler 6 périodes dans la journée) et l’heure clignotera, utilisez

+ ou - pour régler l’heure.

Appuyez à nouveau sur “>” jusqu’à ce que la température clignote,

utilisez + ou - pour régler la température désirée.

Appuyez à nouveau sur “>” pour af cher la deuxième période “P2” et

l’heure clignotera, répétez les étapes précédentes (4 et 5) jusqu’à ce

que les 6 périodes de la journée et les températures soient réglées pour

lundi (la semaine sélectionnée).

Une fois le lundi et la température ont été con gurées comme désiré

et 1 (lundi) clignote, appuyez de nouveau sur “>” pour sélectionner la

semaine, et répétez les étapes (4 à 6) jusqu’à l’ensemble des 7 jours

de la semaine ont été réglés aux périodes et températures désirées.

Lorsque les 7 jours, l’heure et la température ont été réglés aux valeurs

désirées, appuyez pour con rmer les modi cations ou attendez 30

secondes pour con rmer automatiquement et revenir à l’écran initial.

Paramètres d’usine par défaut:

1.

2.

3.

4.

5.

6.

7.

8.

9.

Con gurer le programme

Semaine 1 ~ Semaine 5

(lundi ~ vendredi):

P1: 06:30 20 ° C

P2: 08:30 16 ° C

P3: 12:00 16 ° C

P4: 14:00 16 ° C

P5: 16:30 21 ° C

P6: 22:30 7 ° C

Semaine 6 ~ Semaine 7

(samedi ~ dimanche):

P1: 07:30 20 ° C

P2: 09:30 20 ° C

P3: 11:30 20 ° C

P4: 13:30 20 ° C

P5: 16:30 20 ° C

P6: 22:30 15 ° C

Appuyez sur une fois pour accéder dans le mode de con guration.

désirées, appuyez pour con rmer les modi cations ou attendez 30

8

Retroéclairage

Le rétroéclairage s’allume en appuyant sur n’importe quelle touche et

s’éteint après 15 minutes d’inactivité.

Verrouillage de l’écran

Appuyez sur pour 5 secondes, jusqu’à ce que le mot “LOC”

s’af che en haut à gauche de l’écran, le clavier est verrouillé

Répétez la même procédure pour déverrouiller

1.

2.

Calibrer la température

En mode Con gurations techniques, appuyez une fois sur “>” pour

accéder au mode de réglage de la température. Utilisez les boutons

+/- pour régler de -3.0 ~ + 3.0 (par incréments de 0.5 ° C).

Réinitialision du thermostat aux paramètres d’usine par défaut

En mode Paramètres techniques TECH SET, appuyez sur la touche>

pour sélectionner le mode de réinitialisation (l’écran rESE), maintenez

appuyé > pendant 3 secondes jusqu’à ce que l’écran soit plein, relâchez

la touche maintenant pour rétablir les paramètres par défaut.

Paramètres techniques

1. Appuyer sur une fois pour accéder au réglage.

2.Appuyez sur la touche +/- pour choisir TECH SET (mode de con-

 guration technique), l’installateur pourrait dé nir les différents

paramètres comme indiqué ci-dessous.

Appuyez sur pour 5 secondes, jusqu’à ce que le mot

1. Appuyer sur une fois pour accéder au réglage.

9

Con guration de la connexion WiFi

Ce thermostat Wi-Fi fonctionne avec l’application “avicontrol” dis-

ponible pour IOS et Android, les utilisateurs peuvent télécharger l’ap-

plication à partir de l’Apple Store ou de Google Play.

(Le réglage de la connexion WiFi continue ...)

Appuyez sur une fois pour accéder au mode de réglage.

Appuyez sur la touche +/- pour choisir SET TECH (mode de réglage

technique);

Appuyez une fois sur la touche> pour accéder à la con guration du

routeur Wi-Fi. Puis maintenez appuyé > pendant 3 secondes pour

con gurer le Wi-Fi.

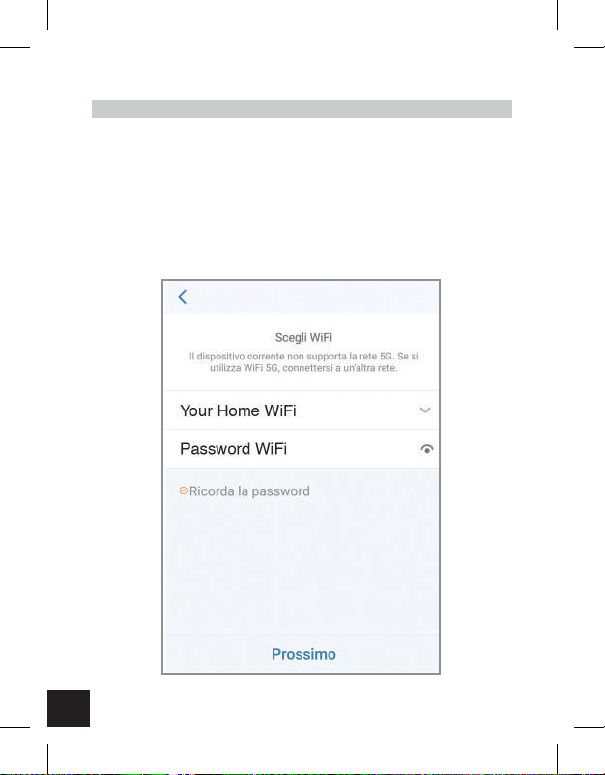

Ouvrir l’APP “ avicontrol “ établir la connexion Wi-Fi

(vous devez enregistrer l’utilisateur au début).

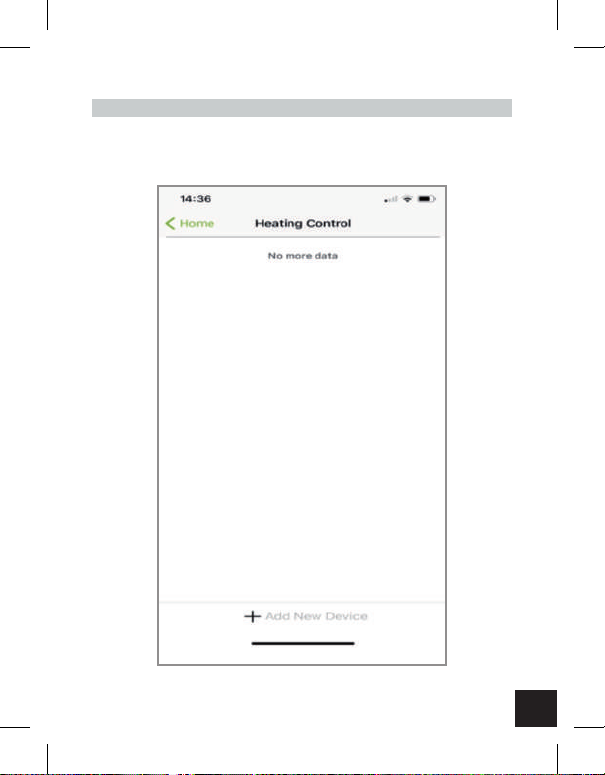

5. Dans l’App “ avicontrol “ , accédez à la section Contrôle du

chauffage, puis appuyez sur Ajouter de nouveaux appareils.

1.

2.

3.

4.

Appuyez sur une fois pour accéder au mode de réglage.

10

Dans l’App “ avicontrol “ , accédez à la section Contrôle du

chauffage, puis appuyez sur Ajouter de nouveaux appareils.

5.

(... suivant le réglage de la connexion WiFi)

(Le réglage de la connexion WiFi continue ...)

11

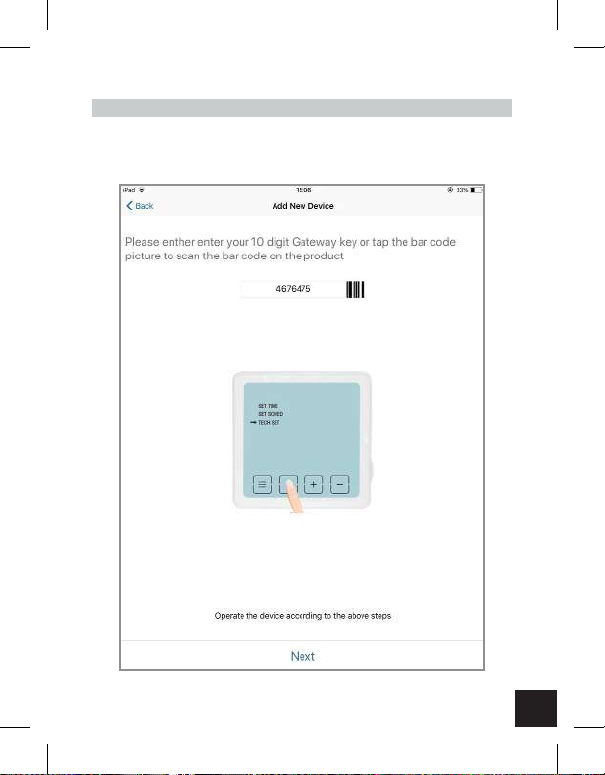

Scannez le code d’identication du thermostat ou entrez le code

“WiFi ID” manuellement (sur le thermostat).

6a.

(... suivant le réglage de la connexion WiFi)

(Le réglage de la connexion WiFi continue ...)

12

Donc touchez Avant.6b.

(... suivant le réglage de la connexion WiFi)

(Le réglage de la connexion WiFi continue ...)

13

Sélectionnez le réseau Wi-Fi auquel vous souhaitez connecter le

thermostat et entrez le mot de passe Wi-Fi. Puis appuyez sur

Avant et l’APP va chercher le thermostat.

7a.

(... suivant le réglage de la connexion WiFi)

(Le réglage de la connexion WiFi continue ...)

IMPORTANT : Compatible avec WiFi 2,4 GHz - WPA / WPA2. Non

compatible Wi HT40, non compatible WiFi 5GHz. Veuillez vérier les

paramètres WiFi de votre box auprès de votre fournisseur d’accès

internet. Les caractères spéciaux (# ! »& , etc... ) dans votre clé de

sécurité peuvent entraîner des difcultés à la connexion WiFi

14

Conguration réussie.7b.

(... suivant le réglage de la connexion WiFi)

(Le réglage de la connexion WiFi continue ...)

15

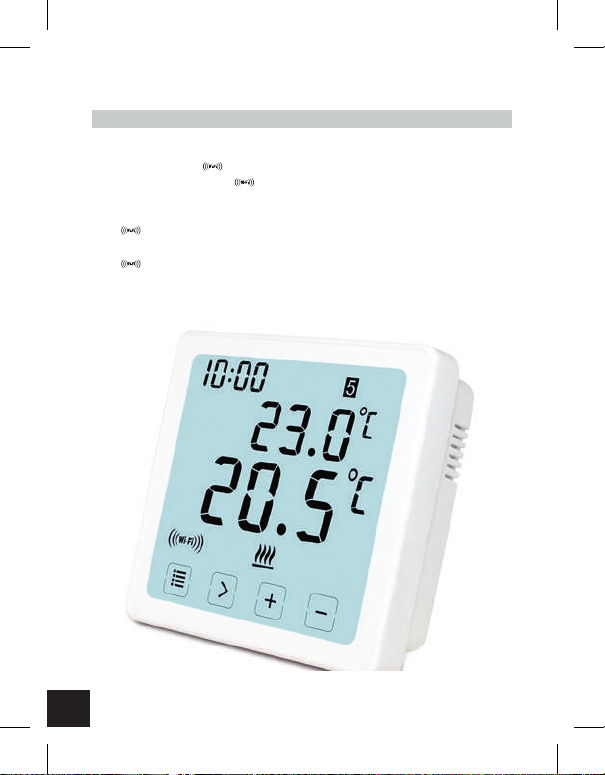

Votre thermostat devrait maintenant être connecté à votre Wi-Fi

et le symbole lo sur le thermostat devrait être constamment

allumé. Si l’icone clignote, cela signi e que la connexion

n’a pas été terminée, vous pouvez vous référer aux événement

ci-dessous:

clignotant signi e que le thermostat ne peut pas établir une

connexion au serveur;

constamment allumé signi e que le thermostat a établi une

connexion au serveur.

8.

(... suivant le réglage de la connexion WiFi)

(Réglage de connexion WiFi - FIN)

et le symbole lo sur le thermostat devrait être constamment

allumé. Si l’icone clignote, cela signi e que la connexion

clignotant signi e que le thermostat ne peut pas établir une

constamment allumé signi e que le thermostat a établi une

16

Congurer ou modier le programme à partir de lapp

Après le login , cliquer sur “ contrôle de chauffage “ puis sur le Ther-

mostat desiré

(Le réglage / modication du programme APP continue ...)

(... suivant le réglage de la connexion WiFi)

17

(... suit le programme d’installation / Modi er le programme APP)

(Le réglage / modi cation du programme APP continue ...)

18

Comment régler l’heure sur le thermostat WiFi:

1. Faites dé ler vers la gauche jusqu’à “Plus”

2. Cliquez sur “réglages”

3. Cliquez sur “heure appareil”

4. Ajustez la date et l’heure puis sauvez

(... suit le programme d’installation / Modier le programme APP)

Planning: cette fonction permet d’exécuter le programme conguré

Manuel: cette fonction permet de régler une température

OFF: cette fonction permet d’activer le mode antigel (7 ° C)

température ambiante

température souhaitée

prochain programme

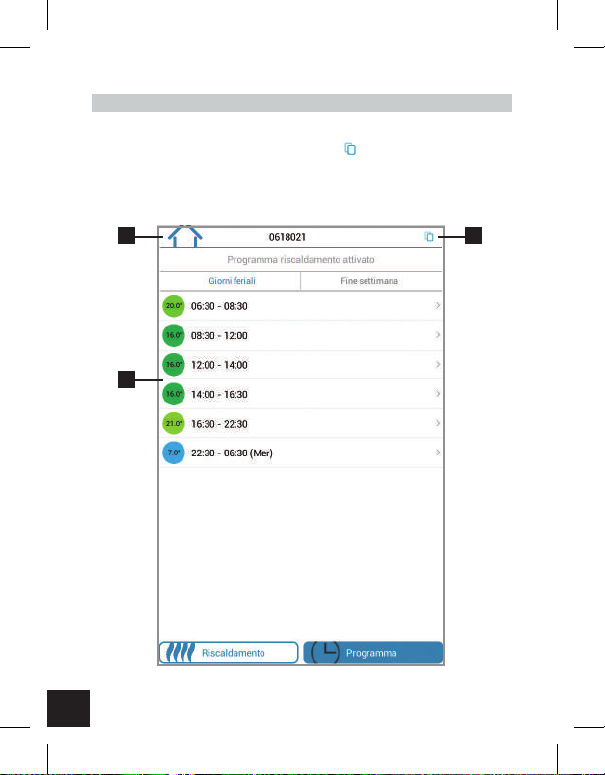

Schedule : pour congurer la programmation

1.

2.

3.

4.

5.

6.

7.

(Le réglage / modication du programme APP continue ...)

1

2

3

4

5

6

7

19

revenir à la page Home

cliquez sur l’icône en haut à droite pour choisir le mode de

programmation 7 jours, (5 + 2) jours, 24 heures

moments de la journée pour régler l’heure et la température sou-

haitée. Note : durée minimale de conguration: 10 minutes

1.

2.

3.

(... suit le programme d’installation / Modier le programme APP)

(Le réglage / modication du programme APP continue ...)

21

3

(Le réglage / modication du programme APP continue ...)

20

Avidsen 103955 User manual

Popular Thermostat manuals by other brands
