axing premium BVS 20-00 User manual


Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf

Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Seite 1 von 2 | AXING-BA_BVS-20-xx | 2022-11-24
Technische Verbesserungen,Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
EU-Konformitätserklärung
Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den
geltenden EU-weiten Anforderungen entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
BVS 20-00
BVS 20-46 | BVS 20-47
premium-line
CATV-Verstärker
Betriebsanleitung
Technische Daten
Typ BVS 20-00 BVS 20-46 BVS 20-47
EMV gemäß EN 50083-2, Klasse A
Downstream
Frequenzbereich 85…1006 MHz 47/ 85*...
1006MHz
47/ 85*...
1006MHz
Verstärkung 36 dB 30 dB 36 dB
Max. Ausgangspegel CSO/CTB
(CENELEC-Raster,41Kanäle,60dBIMA)
107 dBµV
Dämpfung: schaltbar in 1dB Schritten 0…15 dB
Entzerrung: schaltbar in 1dB Schritten 0…15 dB
Dämpfung Interstage: mit Jumpern
steckbar
0 | 2 | 4 | 6 dB
Entzerrung Interstage: mit Jumpern
steckbar
0 | 2 | 4 | 6 dB
Rückflussdämpfung ≥ 18 dB (-1,5 dB/Octave)
Rauschmaß typ. ≤ 6,5 dB
HF-Anschlüsse
Typ F-Buchse
Messbuchse Ein-/Ausgangsseite -20 ±2,5 dB/-20 ±1,0 dB
Allgemein
Schaltnetzteil 100...240 VAC / 50...60 Hz
Betriebsanzeige LED
Leistungsaufnahme 8 W
Potentialausgleichanschluss 4 mm²
Betriebstemperaturbereich (ge-
mäßEN60065)
-20…+50°C
Maße (B × H × T) ca. 195 × 90 × 55 mm
Gewicht 0,480 kg
Schutzklasse IP 54

Seite 2 von 2 | AXING-BA_BVS-20-xx | 2022-11-24
Verwendungsbereich
Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio-,
Fernseh- und DOCSIS-Signalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Gewährleistung übernommen!
Potentialausgleich und Montage
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Verwenden Sie den Potenzialausgleichsanschluss am Gerät (3).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschlie-
ßen, verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am
Eingang und Ausgang des Verstärkers.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
HF-Anschluss
Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an.
Verbinden Sie den Ausgang des Verstärkers mit Ihrer Hausverteilung.
Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem
F- Anschlussstecker. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com.
Die Messbuchse am Eingang ist bi-direktional ausgelegt. Diese Messbuchse
muss deshalb zur Messung mittels des Jumpers ein- bzw. ausgeschaltet
werden.
44
3
Einstellungen von Dämpfung und Entzerrung
Mit den Jumpern (7 und 8) stellen Sie Interstage-Dämpfung und -Entzer-
rung im Vorwärtsweg (DS) ein.
Stellen Sie mit den Platinenschaltern (5 und 6) Dämpfung und Entzerrung
im Vorwärtsweg (DS) ein.
Rückkanalmodule
Für die Verstärker stehen Rückkanalmodule (BZU 20-xx) zur Verfügung.
Bevor das Rückkanalmodul eingesetzt wird, müssen die 4 DIP-Switches
(siehe 9 in Zeichnung oben) in die OFF-Position geschaltet werden.
Wird das RK-Modul wieder entfernt, so müssen die 4 DIP-Switches
wieder in die ON-Position geschaltet werden. Nur so ist ein
störungsfreier Betrieb gewährleistet.
Hinweis: Bei Verwendung von Rückkanalmodulen mit 5…65 MHz ist kein
VHF/Band I im Vorwärtsweg möglich.
85MHz
47MHz
85MHz gesteckt = mit Rückkanalmodul
47MHz gesteckt = ohne Rückkanalmodul
5 6
7 8
9 9
Betriebsanzeige-LED
Der Verstärker verfügt über eine Betriebsanzeige-LED (POWER):
9grün = Betrieb
9aus = keine Betriebsspannung

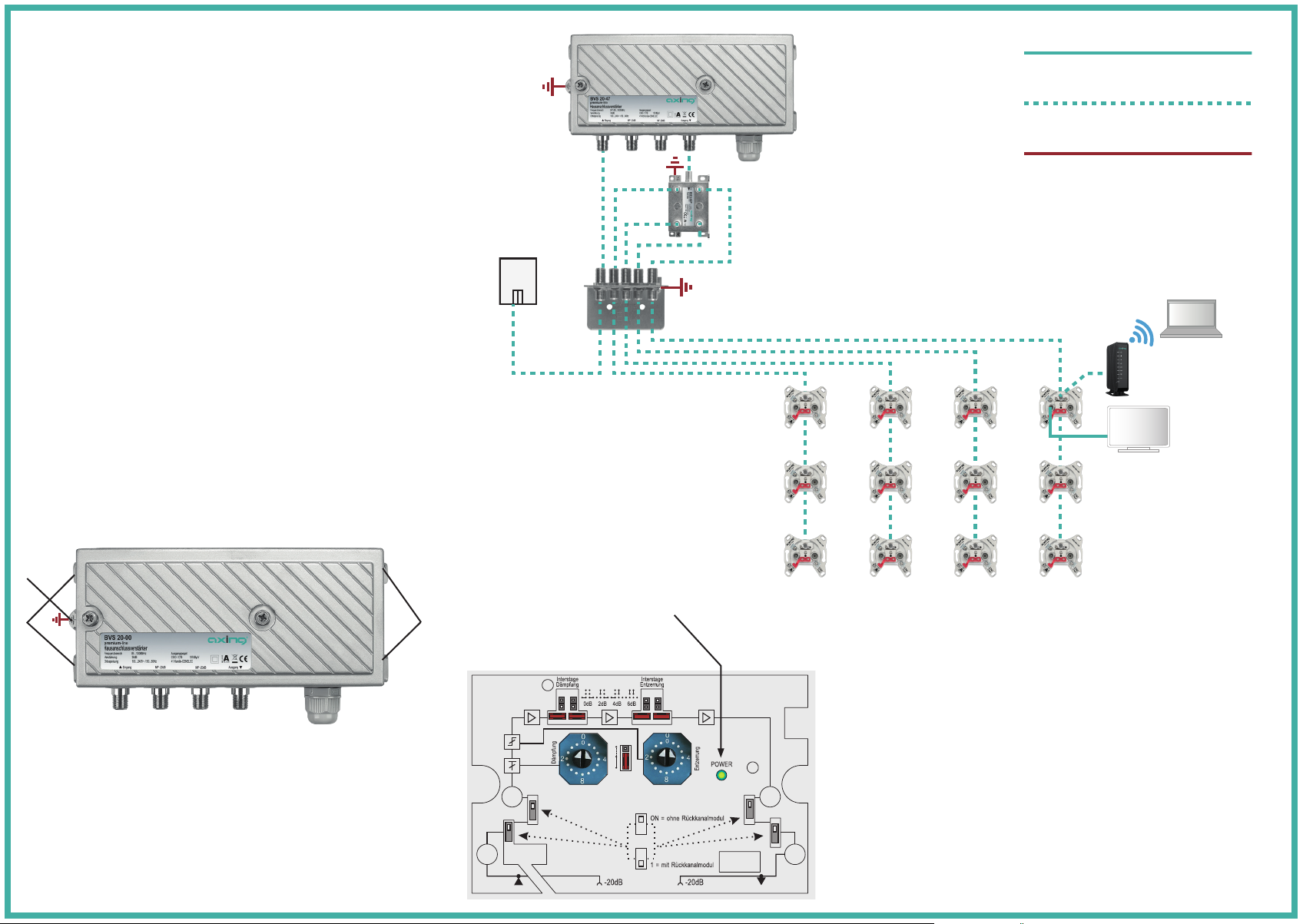

BSD 963-11N
BSD 963-12N
BSD 963-17N
QEW 5-50
BVE 4-02P
TV
CMO 2-01
BVS 20-47
Koax
Coax
Up- und Downstream (Koax)
Up- and Downstream (Coax)
Potentialausgleich
Equipotential bonding
HÜP
IP


Observe the safety instructions supplied with the device!
They are also available at the following Internet address:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf

Use the device only as described in these operating instructions and in
particular in accordance with the state of the art.
If the device is used for other purposes, no warranty will be assumed!
Page 1 of 2 | AXING-BA_BVS-20-xx | 2022-11-24
Technical improvements, changes in design, printing and other errors reserved.
Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EEA contact address
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
EU Declaration of Conformity
Hereby AXING AG declares that the CE marked products comply with the
valid EU guidelines.
WEEE Nr. DE26869279 | Electrical and electronic components must not be
disposed of as residual waste, it must be disposed of separately.
BVS 20-00
BVS 20-46 | BVS 20-47
premium-line
CATV amplifiers
Operation instructions
Technical data
Type BVS 20-00 BVS 20-46 BVS 20-47
EMC according to EN 50083-2, class A
Downstream
Frequency range 85…1006 MHz 47/ 85*...
1006MHz
47/ 85*...
1006MHz
Gain 36 dB 30 dB 36 dB
Max. output level CSO/CTB
(CENELECraster,41 channels,60dBIMA)
107 dBµV
Attenuation: adjustable in 1 dB steps 0…15 dB
Equalization: adjustable in 1 dB steps 0…15 dB
Attenuation interstage: pluggable with
jumpers
0 | 2 | 4 | 6 dB
Equalization interstage: pluggable with
jumpers
0 | 2 | 4 | 6 dB
Return loss ≥ 18 dB (-1,5 dB/Octave)
Noise figure typ. ≤ 6,5 dB
RF connectors
Type F-female
Test port at in-/output -20 ±2,5 dB/-20 ±1,0 dB
General
Switching power supply 100...240 VAC / 50...60 Hz
Power indicator LED
Power consumption 8 W
Equipotential bonding connection 4 mm²
Operating temperature range
(acc.toEN60065)
-20…+50°C
Dimensions (W × H × D) appr. 195 × 90 × 55 mm
Weight 0,480 kg
Protection class IP 54

Page 2 of 2 | AXING-BA_BVS-20-xx | 2022-11-24
Field of application
The devices are suited only for amplifying radio, television and DOCSIS signals
in the house! If the device is used for other purposes, no warranty is given!
Equipotential bonding and Mounting
To avoid dangerous overvoltages (attention: risk of fire/death), the devices
must be connected to the equipotential bonding according to EN 60728-11.
Use the equipotential bonding connection attached to the device (3).
To connect the outer conductor of the coaxial cable to the equipotential
bonding, use e.g. earth connection blocks CFA or earthing angles QEW at
the input and output of the amplifier.
Use the mounting screws included in the delivery and the mounting holes
of the devices (4).
RF Installation
Connect the input of the amplifier to the interconnection point. Connect the
output of the amplifier to your house distribution.
Use a highly shielded coaxial cable with an F connector. Suitable cables and
connectors can be found in the current AXING catalogue or under www.
axing.com.
The test ports at the input is bi-directional. This test point has to be activa-
ted or deactivated with the adjacent jumper.
44
3
Adjustments of gain and slope
The jumpers (7 and 8) are used to adjust the interstage attenuation and
slope in the forward frequency range.
Adjust the gain and the slope with the PCB sitches (5 and 6) in the
forward frequency range.
Return path modules
For the amplifiers there are return path modules (BZU 20-xx) available.
Before inserting the return channel module, the 4 DIP switches (see 9 in
above drawing) must be set to the OFF.
When the RC module is removed again, the 4 DIP switches must be set
to the ON position again. This is the only way to guarantee troublefree
operation.
Note: If return path modules with 5...65 MHz are used, VHF/band I in
forward path is not possible.
BSD 963-11N
BSD 963-12N
BSD 963-17N
QEW 5-50
BVE 4-02P
TV
CMO 2-01
BVS 20-47
Koax
Coax
Up- und Downstream (Koax)
Up- and Downstream (Coax)
Potentialausgleich
Equipotential bonding
HÜP
IP
85MHz
47MHz
85MHz gesteckt = mit Rückkanalmodul
47MHz gesteckt = ohne Rückkanalmodul
5 6
7 8
9 9
Power indicator LED
The amplifier comes with LED (POWER) which shows the operation mode:
9green = in operation
9out = no power supply
