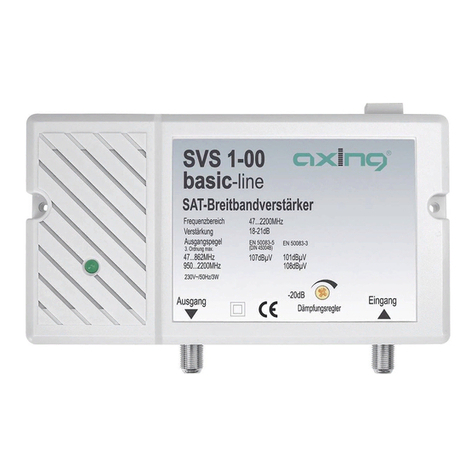

axing Basic-line SVS 1-00 User manual

Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Stand 2020-08-29
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen! SVS 1-00
basic-line
SAT-Breitbandverstärker
Betriebsanleitung
Technische Daten
Typ SVS 1-00
Eingänge
Frequenzbereich 47…2200 MHz
Verstärkung 18…25 dB
Dämpfung, einstellbar 0…20 dB
Ausgang
Max. Ausgangspegel TERR
(3.Ordnung,EN50083-3,60dBKMA)
101 dBµV
Max. Ausgangspegel SAT
(3.Ordnung,EN50083-3,35dBKMA)
108 dBµV
Rauschmaß 8 dB
HF-Anschlüsse
Typ F-Buchse
Allgemein
DC-Durchlass ja
Netzteil 230 V~ / 50 Hz
Betriebsanzeige LED
Leistungsaufnahme 3 W
Potentialausgleichanschluss 4 mm²
Maße (B × H × T) ca. 160 × 100 × 45 mm
Gewicht 0,486 kg
Schutzklasse IP 20
CE-Konfirmationserklärung
Hiermit erklärt AXING AG, dass das Gerät den Anforderungen der Richtlinie
2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist unter der
folgenden Internetadresse abrufbar: https://axing.com/downloads/ce/.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!
Die Abbildungen zeigen Anwendungsbeispiele für die Verstärkung von SAT-Si-
gnalen (1) bzw. für die Verstärkung von zusammengeführten Signalen einer
terrestrischen und einer SAT-Antenne (2).
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Verwenden Sie den Potenzialausgleichsanschluss am Gerät (3).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. Erdungsblöcke CFA 7-01 am Eingang und Ausgang des
Verstärkers.
Montieren Sie das Gerät auf einer flachen Oberfläche.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
HF-Anschluss:
Schließen Sie den LNB einer Satellitenantenne direkt am Eingang des
Verstärkers (1) oder z. B. über eine Einspeiseweiche an (2). Verbinden Sie
den Ausgang des Verstärkers mit den verwendeten Antennensteckdosen
oder Abzweigern.
Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem
F- Anschlussstecker. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com.
Pegeleinstellungen:
Den Eingangspegel können Sie am Dämpfungsregler (5) einstellen.
44
3
EingangAusgang 5
1
2

Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EEA contact address
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
State of the art 2020-08-29
Technical improvements, changes in design, printing- and other errors expected.
SVS 1-00
basic-line
SAT wideband amplifier
Operation instructions
Technical data:
Type SVS 1-00
Inputs
Frequency range 47…2200 MHz
Gain 18…25 dB
Attenuator adjustment range 0…20 dB
Output
Max. output level
(3rdorder,EN50083-3,60dBKMA)
101 dBµV
Max. output level
(3rdorderSAT,EN50083-3,35dBKMA)
108 dBµV
Noise figure 8 dB
RF connectors
Type F-female
General
DC power pass yes
Power supply 230 V~ / 50 Hz
Power indicator LED
Power consumption 3 W
Equipotential bonding connection 4 mm²
Dimensions (W × H × D) appr. 160 × 100 × 45 mm
Weight 0,486 kg
Protection class IP 20
CE Confirmation Declaration
Hereby, AXING AG declares that the device is in compliance with Directive
2014/53/EU. The full text of the EU declaration of conformity is available at the
following internet address: https://axing.com/en/downloads/ce/.
WEEE Nr. DE26869279 | Electrical and electronic components must not be
disposed of as residual waste, it must be disposed of separately.
Observe the safety instructions supplied with the device!
They are also available at the following Internet address:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Use the device only as described in these operating instructions and in
particular in accordance with the state of the art.
If the device is used for other purposes, no warranty will be assumed!

Field of application:
The devices are suited only for distributing radio and television signals in the
house! If the device is used for other purposes, no warranty is given!
The illustrations show application examples of the amplification of SAT signals
(1) respc. the amplification of combined signals of a terrestrial and a Satellite
antenna (2).
Equipotential bonding and Mounting:
To avoid dangerous overvoltages (attention: risk of fire/death), the devices
must be connected to the equipotential bonding according to EN 60728-11.
Use the equipotential bonding connection attached to the device (3).
To connect the outer conductor of the coaxial cable to the equipotential
bonding, use e.g. earth connection blocks CFA 7-01 at the input and output
of the amplifier.
Mount the device on a flat surface.
Use the mounting screws included in the delivery and the mounting holes
of the devices (4).
RF Installation:
Connect your LNB either directly to the amplifier input (1) or via a
combiner (2).
Connect the output of the amplifier to the antenna sockets or the taps
used.
Use a highly shielded coaxial cable with an F connector. Suited cables and
plugs can be found in the current AXING catalogue or at www.axing.com.
Level Adjustment:
The input level may be adjusted with the attenuator (5).
44
3
InputOutput 5
1
2
