axing premium BVS 20-69N User manual

BVS 20-69N
premium-line
CATV-Verstärker
Betriebsanleitung
Technische Daten:
Typ BVS 20-69N
EMV gemäß EN 50083-2, Klasse A
Einstufung nach 1 TS 140 D(4.3)
Downstream
Frequenzbereich 85…1006 MHz
Verstärkung 38 dB
Max. Ausgangspegel CSO/CTB
(CENELEC-Raster,41Kanäle,60dBIMA)
107 dBµV
Max. Ausgangspegel 112 Kanäle QAM256
(flat, BER<1x10-9)
104 dBµV
Dämpfung: stufenloser Pegelsteller 0…15 dB
Entzerrung: stufenloser Pegelsteller 0…15 dB
Dämpfung Interstage: mit Jumpern steckbar 0 | 2 | 4 | 6 dB
Entzerrung Interstage: mit Jumpern steckbar 0 | 2 | 4 | 6 dB
Rückflussdämpfung ≥ 18 dB (-1,5 dB/Octave)
Rauschmaß typ. ≤ 5,5 dB
Upstream
Frequenzbereich 5…65 MHz
Verstärkung 30 dB
Rauschmaß ≤ 7 dB
Dämpfung: stufenloser Pegelsteller 0…15 dB
Entzerrung Interstage: mit Jumpern steckbar 0 | 3 | 6 | 9 dB
Dämpfung Interstage: mit Jumpern steckbar 0 | 6 dB
HF-Anschlüsse
Typ F-Buchse
Messbuchse Ein-/Ausgangsseite -20 ±2,5 dB/-20 ±1,0 dB
Allgemein
Schaltnetzteil 100...240 VAC / 50...60 Hz
Betriebsanzeige LED
Leistungsaufnahme 10 W
Potentialausgleichanschluss 4 mm²
Betriebstemperaturbereich (gemäßEN60065) -20…+50°C
Maße (B × H × T) ca. 195 × 90 × 55 mm
Gewicht 0,480 kg
Schutzklasse IP 54
Gelistet | Listed
Vodafone

Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf

Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Seite 1 von 2 | AXING-BA_BVS-20-69N | 2022-11-24
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
EU-Konformitätserklärung
Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den
geltenden EU-weiten Anforderungen entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio-, Fern-
seh- und DOCSIS-Signalen im Haus geeignet! Wird das Gerät für andere Einsätze
verwendet, wird keine Gewährleistung übernommen!

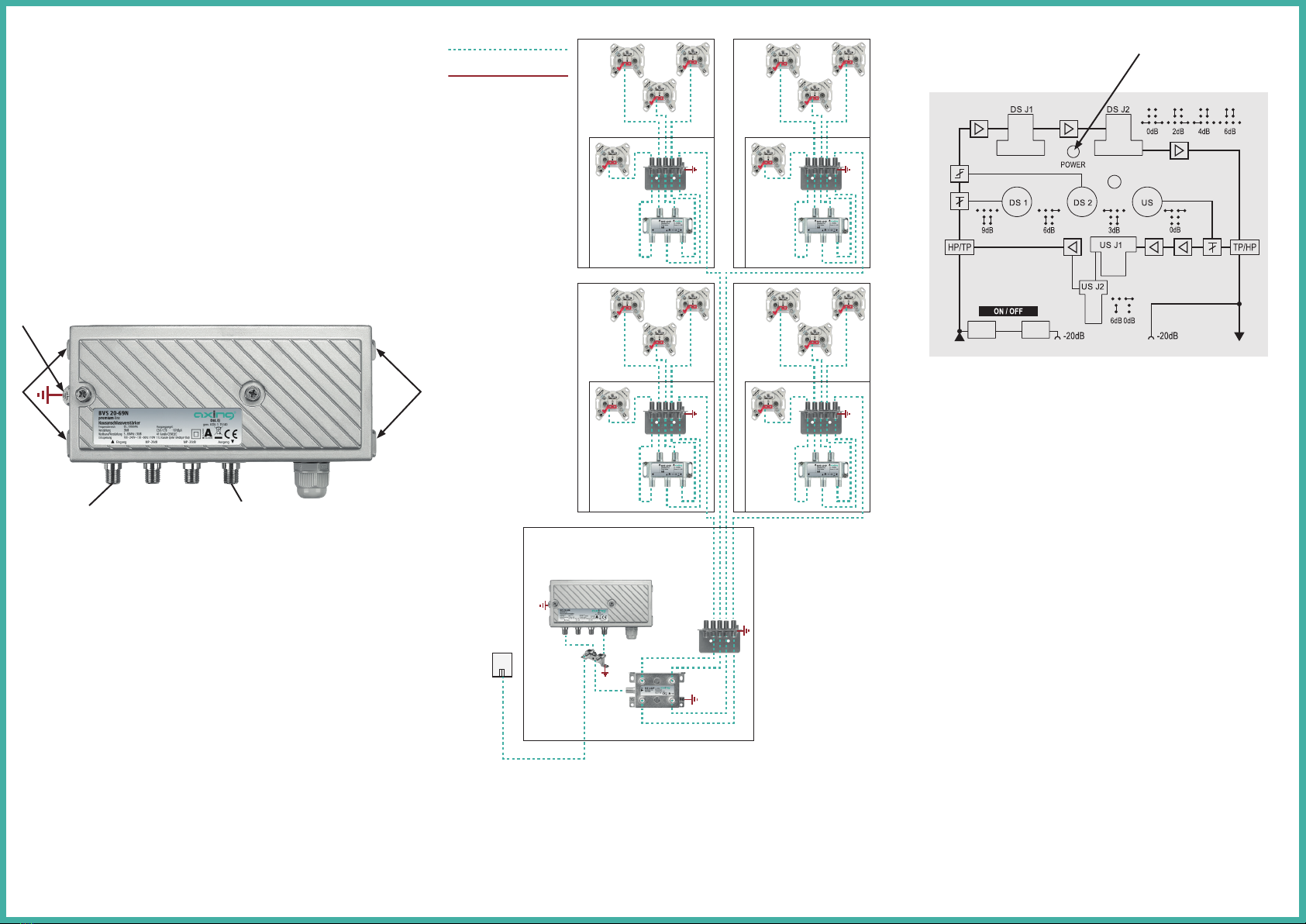

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung in Sternstruktur.
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebens-
gefahr), müssen die Geräte gemäß EN 60728-11 am Potentialausgleich
angeschlossen werden.
Verwenden Sie den Potenzialausgleichsanschluss am Gerät (1).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am Eingang
und Ausgang des Verstärkers.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (2).
HF-Anschluss:
Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an.
Verbinden Sie den Ausgang des Verstärkers mit Ihrer Hausverteilung.
Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem
F- Anschlussstecker. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com.
QAS 4045
BVE 6-02P
CFA 9-01
QEW 5-50
00-01
MV
00-02
MV
01-01
MV
01-02
MV
BVS 20-69N
Up- und Downstream (Koax)
Potentialausgleich
HÜP
Antennensteckdosen = BSD 963-11N
Erdungswinkel = QEW 5-50
Verteiler = BVE 4-01P
Koaxialkabel = SKB 94-0x
22
1
Eingang Ausgang
Messbuchsen
Betriebsanzeige-LED:
Der Verstärker verfügt über eine Betriebsanzeige-LED (POWER):
grün = Betrieb
aus = keine Betriebsspannung
Einstellungen Downstream:
Stellen Sie mit den Jumpern (DS J1 und DS J2) die Interstage-Dämpfung
und -Entzerrung ein.
Wenn dies nicht ausreicht, dann stellen Sie mit den Dämpfungsstellern
(DS 1und DS 2) Eingangs-Dämpfung und -Entzerrung ein.
Einstellungen Upstream:
Stellen Sie mit den Jumpern (US J1 und US J2) die Interstage-Dämpfung
und -Entzerrung im Rückkanal ein.
Wenn dies nicht ausreicht, dann stellen Sie mit dem Dämpfungssteller
(US) die Eingangs-Dämpfung im Rückkanal ein.
Messbuchse am Eingang aktivieren und deaktivieren:
Die Messbuchse am Eingang ist bi-direktional ausgelegt. Diese Messbuchse
muss deshalb zur Messung aktiviert werden:
Jumper in Stellung ON = Messbuchse aktiv
Nach der Messung bzw. dem Einstellen des Verstärkers muss die Messbuch-
se wieder deaktiviert werden:
Jumper in Stellung OFF = Messbuchse deaktiviert
Seite 2 von 2 | AXING-BA_BVS-20-69N | 2022-11-24

BVS 20-69N
premium-line
CATV amplifiers
Operation instructions
Technical data:
Type BVS 20-69N
EMC according to EN 50083-2,
class A
Classification according to 1 TS 140 D(4.3)
Downstream
Frequency range 85…1006 MHz
Gain 38 dB
Max. output level CSO/CTB
(CENELECraster,41 channels,60dBIMA)
107 dBµV
Max. output level 112 channels QAM256 (flat, BER<1x10-9)104 dBµV
Attenuation: continuously adjustable 0…15 dB
Equalization: continuously adjustable 0…15 dB
Attenuation interstage: pluggable with jumpers 0 | 2 | 4 | 6 dB
Equalization interstage: pluggable with jumpers 0 | 2 | 4 | 6 dB
Return loss ≥ 18 dB (-1,5 dB/Octave)
Noise figure typ. ≤ 5,5 dB
Upstream
Frequency range 5…65 MHz
Gain 30 dB
Noise figure ≤ 7 dB
Attenuation: continuously adjustable 0…15 dB
Equalization interstage: pluggable with jumpers 0 | 3 | 6 | 9 dB
Attenuation interstage: pluggable with jumpers 0 | 6 dB
RF connectors
Type F-female
Test port at in-/output -20 ±2,5 dB/-20 ±1,0 dB
General
Switching power supply 100...240 VAC / 50...60 Hz
Power indicator LED
Power consumption 10 W
Equipotential bonding connection 4 mm²
Operating temperature range (acc.toEN60065) -20…+50°C
Dimensions (W × H × D) appr. 195 × 90 × 55 mm
Weight 0,480 kg
Protection class IP 54
Gelistet | Listed
Vodafone

Observe the safety instructions supplied with the device!
They are also available at the following Internet address:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf

Use the device only as described in these operating instructions and in
particular in accordance with the state of the art.
If the device is used for other purposes, no warranty will be assumed!
Page 1 of 2 | AXING-BA_BVS-20-69N | 2022-11-24
Technical improvements, changes in design, printing and other errors reserved.
Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EEA contact address
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
EU Declaration of Conformity
Hereby AXING AG declares that the CE marked products comply with the
valid EU guidelines.
WEEE Nr. DE26869279 | Electrical and electronic components must not be
disposed of as residual waste, it must be disposed of separately.

Field of application:
The devices are suited only for amplifying radio, television and DOCSIS signals
in the house! If the device is used for other purposes, no warranty is given! The
illustration shows an application example for the distribution in star structure.
Equipotential bonding and Mounting:
To avoid dangerous overvoltages (attention: risk of fire/death), the devices
must be connected to the equipotential bonding according to EN 60728-11.
Use the equipotential bonding connection attached to the device (1).
To connect the outer conductor of the coaxial cable to the equipotential
bonding, use e.g. earth connection blocks CFA or earthing angles QEW at
the input and output of the amplifier.
Use the mounting screws included in the delivery and the mounting holes
of the devices (2).
QAS 4045
BVE 6-02P
CFA 9-01
QEW 5-50
00-01
MV
00-02
MV
01-01
MV
01-02
MV
BVS 20-69N
Up- and Downstream (Coax)
Equipotential bonding
IP
Antenna wall outlets = BSD 963-11N
Earthing angles = QEW 5-50
Splitters = BVE 4-01P
Coaxial cable = SKB 94-0x
22
1
Input Output
Test ports
RF Installation:
Connect the input of the amplifier to the interconnection point. Connect the
output of the amplifier to your house distribution.
Use a highly shielded coaxial cable with an F connector. Suitable cables and
connectors can be found in the current AXING catalogue or under www.
axing.com.
Power indicator LED:
The amplifier comes with a LED (POWER) which shows the operation mode:
green = in operation
out = no power supply
Downstream adjustments:
Use the jumpers (DS J1 and DS J2) to adjust the interstage attenuation
and slope.
If this is not sufficient, adjust the the input attenuation and slope using
the attenuators (DS 1 and DS 2) in the forward frequency range.
Upstream adjustments:
Use the jumpers (US J1 and US J2) to adjust the interstage attenuation
and slope.
If this is not sufficient, adjust the input attenuation of the return path
with the attenuator (US).
Activate and deactivate the test port at the input:
The test port at the input is bi-directional. This test port must therefore be
activated for measurement by means of a jumper:
Jumper in position ON = test port active
After measuring or adjusting the level of the amplifier, the measuring socket
must be deactivated again:
Jumper in position OFF = test port deactivated
Page 2 of 2 | AXING-BA_BVS-20-69N | 2022-11-24
