MANUEL D’UTILISATION
AHD60PERI

TABLE DES MATIERES
CONSIGNES DE SECURITE IMPORTANTES -1-
DESCRIPTION DE L’APPAREIL -10-
INSTRUCTIONS DU MONTAGE MURAL -12-
UTILISATION DE L’APPAREIL -17-
NETTOYAGE ET ENTRETIEN -18-
GUIDE DE DEPANNAGE -20-
SPECIFICATIONS TECHNIQUES -21-

Avant d’utiliser cet appareil pour la première fois, retirez tout
l’emballage et le film protecteur en polyéthylène.
Lorsque vous utilisez des appareils électriques,
les précautions de sécurité essentielles doivent
toujours être respectées, y compris ce qui suit:
- Ces instructions sont destinées à assurer votre
sécurité. Veuillez les lire soigneusement avant
d’installer ou d’utiliser cet appareil.
CET APPAREIL EST DESTINE A UN USAGE
DOMESTIQUE UNIQUEMENT!
Veuillez lire attentivement toutes les instructions avant
la première utilisation - et conservez les pour une
référence ultérieure.
CONSIGNES DE SECURITE IMPORTANTES
FR-1

-
-
-
-Cet appareil est conçu pour une utilisation
comme une hotte d'aspiration
(L'évacuation de l'air vers l’extérieur) ou une
hotte de filtrage(Le recyclage de l'air intérieur)
-Tous les travaux d’installat ion doivent
être effectués par une personne compétente
ou un électricien qualifié.
-Cet appareil doit être correctement
installé par une personne qualifiée,
en suivant strictement les instructions
du fabricant.
-
MISE EN GARDE:Les surfaces accessibles
peuvent devenir chaudes pendant l’utilisation.
Les jeunes enfants doivent être tenus à l'écart
de façon à éviter de toucher l'appareil.
Il est fortement recommandé que cet appareil
soit gardé hors de la portée des bébés et des
petits enfants.
Cet appareil peut être utilisé par des enfants âg
és d'au moins 8 ans et par des personnes aya
nt des capacités physiques, sensorielles ou me
ntales réduites ou dénuées d’expérience ou de
connaissance, s'ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à l'
FR-2

utilisation de l'appareil en toute sécurité
leur ont été données et si les risques enco
urus ont été appréhendés. Les enfants ne
doivent pas jouer avec l’appareil.
Le nettoyage et l'entretien par l'u sager ne
doivent pas être effectués par de s enfants
sans surveillance.
- Gardez l'appareil et son cordon d'alimentation
hors de la portée des enfants de moins de 8
ans.
- Un moyen de déconnexion doit être intégré au
câblage fixe conformément aux règles de
câblage. Un interrupteur à coupure
avec une séparation de contact
d'au moins 3 millimètres dans tous les pôles
doit être connecté au câblage fixe.
- Vérifiez régulièrement la fiche et le câble
d’alimentation pour déceler tout signe de
détérioration Si câble
d’alimentation est endommagé, il doit être
remplacé par le fabricant, son service après
vente ou des personnes de qualification
similaire afin d’éviter tout danger.
omnipolaire
éventuelle. le
FR-3

- Ne pas laisser le câble d'alimentation toucher
les parties chaudes de l’appareil.
- Assurez-vous que le câble d'alimentation ne
soit pas coincé sous ou dans l’appareil afin
d'éviter de l'endommager.
Ne pas installer l’appareil à l’extérieur dans un
endroit humide ou dans un lieu qui peut être
sujet à des fuites d’eau comme sous ou à
proximité d’un évier. En cas de fuite d’eau,
laissez l’appareil sécher de manière naturelle.
- Ne pas utiliser de pulvérisateur inflammable à
proximité immédiate de l’appareil.
- Veuillez jeter les matériaux d’emballage avec
soin.
- Nous recommandons également de prendre
une particulière attention lors de l’utilisation et
du nettoyage de l'appareil. Référez-vous aux
instructions dans la section « ENTRETIEN ET
NETTOYAGE ».
- Un nettoyeur à vapeur ne doit pas être utilisé.
- L’appareil n’est pas destiné à être mis en
fonctionnement au moyen d’une minuterie
extérieure ou par un système de commande à
distance séparée.
FR-4FR-4

- MISE EN GARDE: Consultez les
réglementations locales relatives à
l'évacuation des fumées. Ne pas relier la
hotte à un conduit de fumée, d'aération, ou
d’air chaud ; Confirmez la bonne aération de
la pièce auprès des autorités locales.
Assurez-vous que le débit maximal
d’extraction d’air pour des appareils
présents dans la pièce ne dépasse pas 4
Pa (0.04 mbar). Il convient de prévoir une
ventilation adéquate de la pièce lorsqu'une
hotte d'évacuation est utilisée
simultanément avec des appareils utilisant
du gaz ou à tout autre combustible. L’air ne
doit pas être envoyé dans un conduit
servant à évacuer les fumées d'appareils
brûlant du gaz ou à d’autres carburants.
Les réglementations relatives à l'évacuation
d'air doivent être respectées.
FR-5

- MISE EN GARDE: Avant de brancher la
hotte, coupez l’électricité et vérifiez que
l’alimentation électrique à votre domicile
correspond à celle indiquée sur sa plaque
signalétique.
- MISE EN GARDE: En cas de décharge
électrostatique, (par exemple, la foudre), la
hotte peut cesser de fonctionner. Ce
phénomène n'entraîne aucun risque de
dommages. Coupez l'alimentation électrique
de la hotte, puis rebranchez-la une minute plus
tard.
- Pour éviter les risques d'incendie, nettoyez
régulièrement le filtre métallique et surveillez
de près et contrôlez les récipients contenant
de l'huile chaude.
- Ne pas utiliser la hotte si elle est endommagée
ou si elle présente des signes d'imperfection.
Contactez le centre de service après vente.
- Ne pas flamber d'aliments sous la hotte de
cuisine.
- Lors de l’installation de l'appareil, veillez à ce
FR-6

que les distances suivantes entre la partie
supérieure de la cuisinière ou du plan de
cuisine et la partie inférieure de la hotte soient
respectées :
1) Table de cuisson à gaz : 750mm.
2) Plaques électriques : 650mm.
- En ce qui concerne les informations détaillées
sur le remplacement de l'ampoule, le
nettoyage et l'entretien de l'appareil, référez-
vous dans la section <<NETTOYAGE ET
ENTRETIEN>>
- MISE EN GARDE: Il y a un risque de
choc électrique et d’incendie, si le
nettoyage n’est pas effectué en
conformité avec les instructions
indiquées dans ce manuel.
- MISE EN GRADE: Pour raison de sécurité,
utilisez seulement des vis de même
dimensions que celles indiquées.
FR-7

- MISE EN GRADE: Le non-respect des
consignes d’ installation peut entraîner
de graves blessures.
RISQUE DU CHOC ELECTRIQUE
Cet appareil doit être uniquement branché sur
un socle de prise de courant comportant un
contact de terre. Si vous avez des doutes,
consultez un électricien qualifié.
Le non-respect de ces instructions peut
entraîner la mort, un incendie ou un choc
électrique.
FR-8

LAMPE
Les ampoules disponibles, et les codes
ILCOS D correspondants et les croquis de
ces ampoules : Utilisation dans une lampe de
type (ou utilisation dans une lampe de type
alternatif) DBR-2-H-68 (code ILCOS D
respectant la norme IEC 61231) .
–Lampe réflecteur à fluorescence auto
ballante - Ballast intégral à l'induction.
– Puissance maximale : 2W
–Plage de tension : 220-240V~ 50-60Hz
– Dimensions :
Surface en Acier
Inoxydable
Unité : mm
Si l'ampoule fournie ne fonctionne plus, elle doit
être remplacée soit par le fabricant, son service
après-vente ou un réparateur qualifié afin d'éviter
tout danger.
Ce produit contient une source
lumineuse de classe d’efficacité
énergétique <G>.
FR-9

Corps principal 1
Conduit en aluminium 1
Plaque
d'accrochage 1
Support de la
cheminée supérieure 1
Support de la
cheminée inférieure 1
Vis (4x30mm) 9 (2 servant de
pièce de rechange)
Vis (4x8mm) 6 (2 servant de
pièce de rechange)
Cheville 9 (2 servant de pièce
de rechange)
Filtre à charbon 2
Cheminée 2
DESCRIPTION DE L’APPAREIL
Partie Schéma
Câble de serrage 1
ruban d'aluminium 1
FR-10

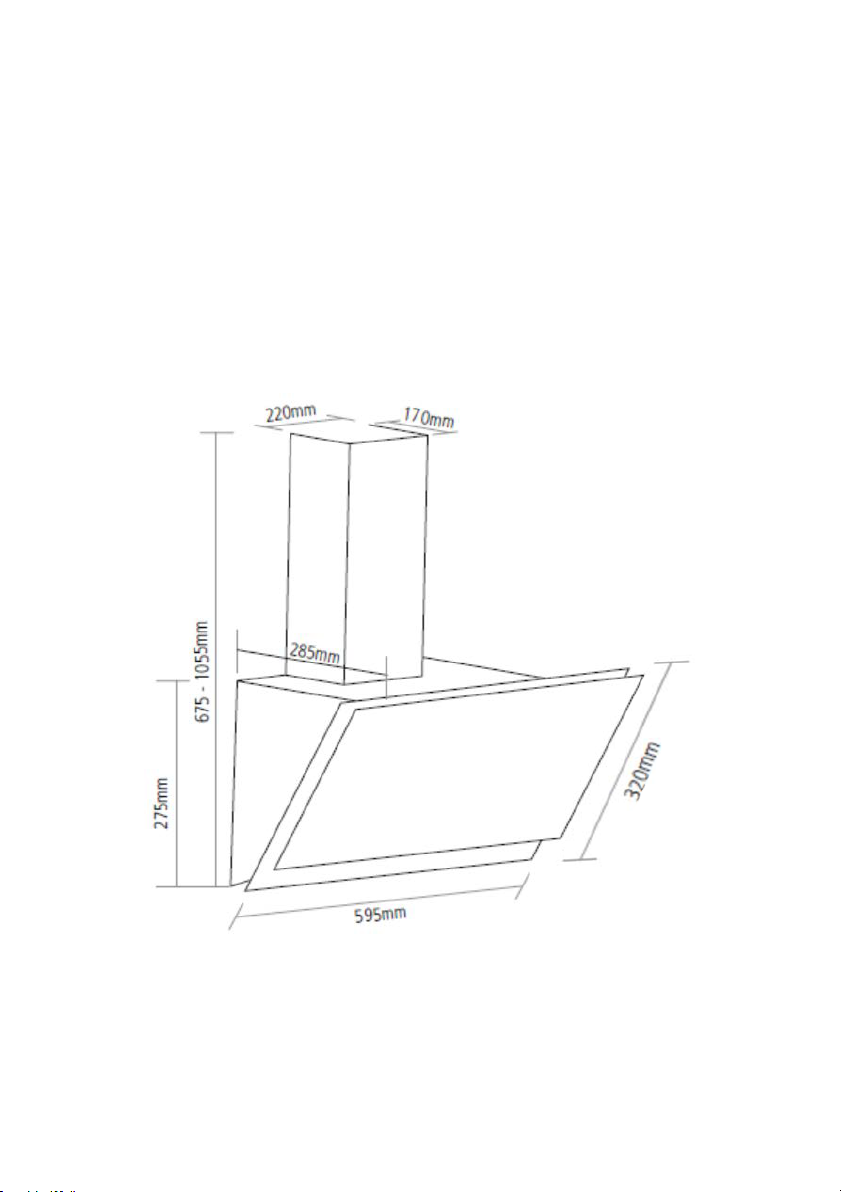

Schéma d'installation
Modèle:AHD60PERI
FR-11

1. Préparations avant l’installation
a) S’il y a une sortie à l’extérieur à votre domicile, votre hotte
aspirante peut être connectée au moyen d’un conduit d’extraction
(un tuyau flexible en émail, en aluminium ou de matériau non
inflammable avec un diamètre intérieur de 150mm.) comme indiqué
dans le schéma suivant.
b)Avant l’installation, éteignez l’appareil et débranchez-le de la
prise de courant.
c)La hotte aspirante devra être placée à une distance de 65-75cm
au dessus du plan de cuisson pour un meilleur r ésultat.
INSTRUCTIONS DU MONTAGE MURAL
FR-12

INSTALLATION (Sortie à l'extérieur)
ATTENTION! Respectez les instructions de sécurité dans ce
manuel concernant l'utilisation de l'appareil lorsque l'air est
évacué de la pièce.
Si la hotte et l'appareil alimentés par une énergie autre que
l'électricité sont en fonctionnement simultané, la pression
négative dans la pièce ne doit pas dépasser 4 Pa (4x10-5 Bar.)
2.Accrochez la hotte sur les crochets du support mural.
Cheville
Trous sur
le mur
Support
mural
Vis
(4mmx30mm)

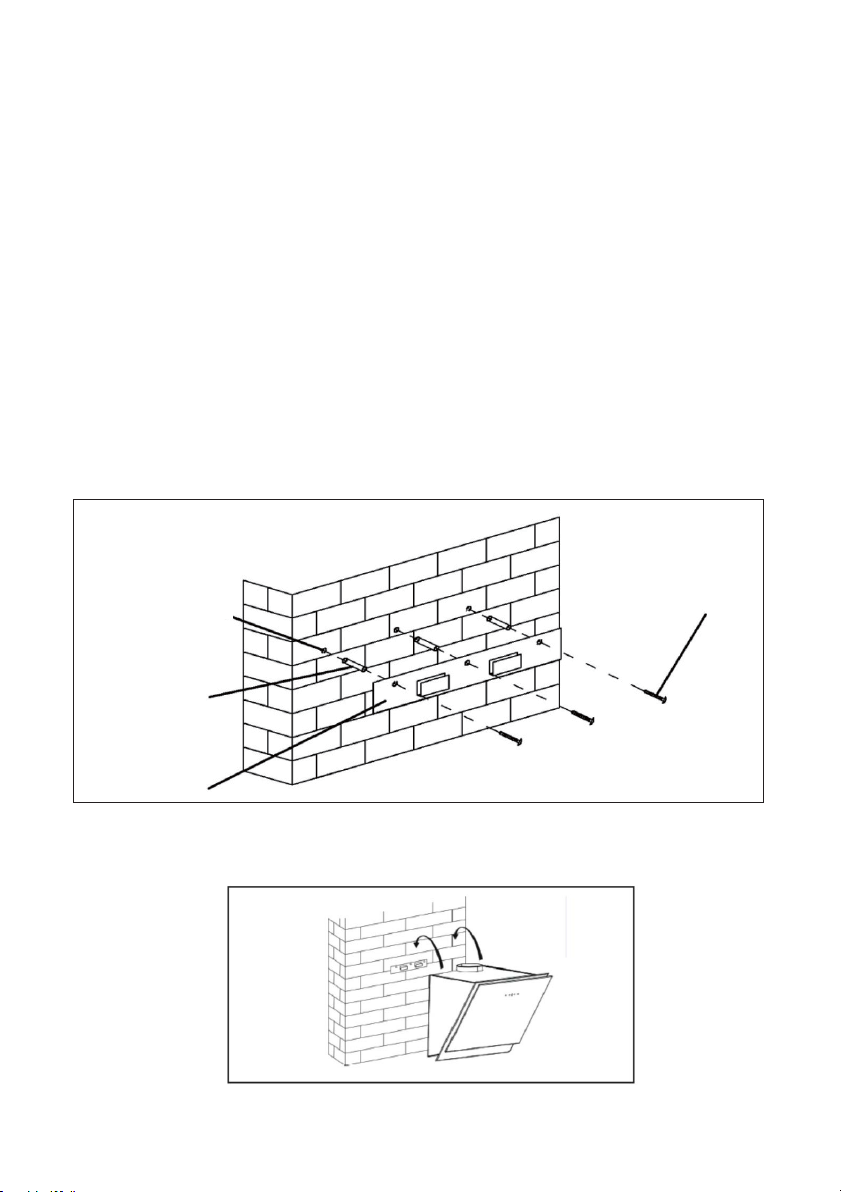

1.Percez 3x8mm trous sur le mur selon la distance des trous du
support. Fixez le support sur le mur à l'aide des vis et des
chevilles fournies.
FR-13

3.Placez le conduit en plastique sur la hotte.
4.Le support de la cheminée inférieure est utilisé pour fixer la
cheminée décorative supérieure et la cheminée décorative inférieure.
Utilisez 2 vis (4x8mm) pour fixer la cheminée inférieure et le
support de la cheminée inférieure ensemble. Avant de fixer la
cheminée inférieure sur la hotte, marquez et percez les trous sur le
mur pour fixer le support de la cheminée inférieure.
Remarque: Ne pas visser les vis trop fermement, en vous
assurant que la cheminée décorative supérieure puisse être ajustée
télescopiquement après l'installation.
Cheminée décorative
supérieure (intérieur)
Support de la
cheminée inférieure
Cheminée décorative
inférieure (extérieur)
Après avoir accroché le capot sur le support, enleverz les filtres
à graisse, marquez 2 trous à l’intérieur du capot pour les vis de
sécurité. Après le marquage, retirez le capot, percez deux trous
et insérez 2 bouchons muraux et fixez finalement les vis de
sécurité avec 2 vis (ST4x30mm).
Un ruban adhésif et une
ficelle en plastique sont
fournis pour fixer le tuyau
en aluminium.
FR-14FR-14

Installez la cheminée sur la hotte. Fixez le support de la
cheminée inférieure sur le mur avec 2 vis (4mmx30mm).
Tirez la cheminée supérieure vers le haut jusqu'à la
hauteur prévue. Ajustez-la pour atteindre la hauteur requise.
Fixez la cheminée supérieure sur son support avec 2 vis
(4x8mm). Puis fixez le support sur le mur. Avant d'installer le
support sur le mur, marquez et percez les trous de fixation pour le
support de la cheminée supérieure.
MISE EN GRADE: Pour raison de sécurité, utilisez seulement
des vis de même dimensions que celles indiquées.
MISE EN GRADE: Le non-respect des
consignesd’installation peut entraîner des graves blessures.
FR-15

Installation(Sortie à l'intérieur)
Remarque: Si vous n'avez pas de sortie à l'extérieur, le tuyau d'échappement
n'est pas nécessaire et les instructions d'installation sont similaires à celles dans
la section Installation (Sortie à l'extérieur).

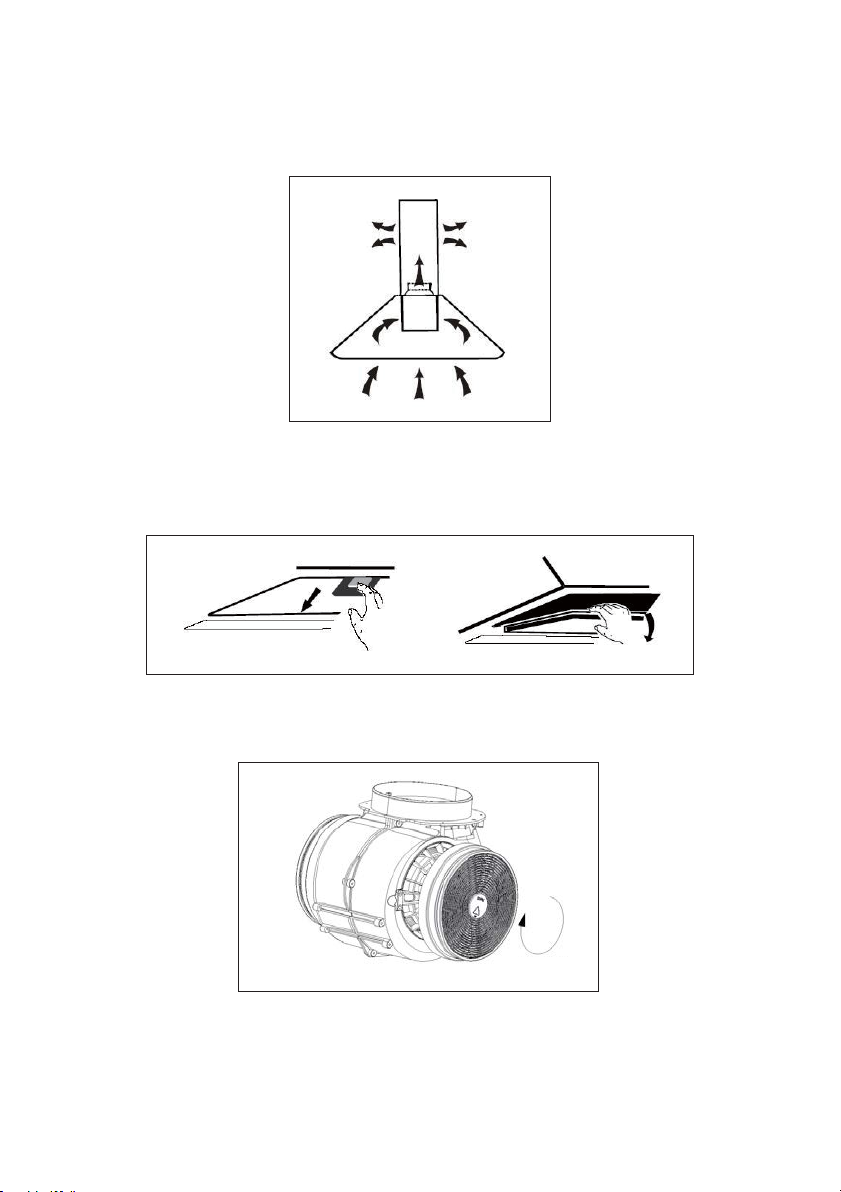

Le filtre à charbon actif peut être utilisé pour absorber les odeurs.
Afin d'installer le filtre à charbon actif, démontez d'abord le filtre à graisse.
Pressez le verrou et retirez le filtre vers le bas.
Insérez le filtre à charbon actif dans l'unité et tournez-le dans le sens des aiguilles
d'une montre. Répétez les mêmes étapes pour installer le filtre de l'autre côté.
Remarque:
Assurez-vous que le filtre soit fixé fermement. Si ce n'est pas le cas, il
pourrait se relacher et provoquer des dangers.
Lorsque le filtre à charbon actif est installé dans l'unité, la puissance d'aspiration
sera diminuée.
FERMER
FR-16

0Bouton ARRET:
Pressez ce bouton, l’appareil s’arrête.
Bouton VITESSE FAIBLE:
Pressez ce bouton pour la ventilation de la cuisine. Cette vitesse
est adaptée pour mijoter ou cuire des aliments qui ne font pas
beaucoup de vapeur.
Bouton VITESSE MOYENNE:
Cette vitesse du débit d’air est idéale pour la ventilation pendant
la cuisson normale.
Bouton VITESSE FORTE:
Lorsqu’une haute densité de fumée ou de vapeur se produit,
pressez ce bouton pour une ventilation plus efficace.
Bouton LUMIERE :
pour allumer et éteindre la
lumière.
UTILISATION DE L’APPAREIL
0
FR-17
