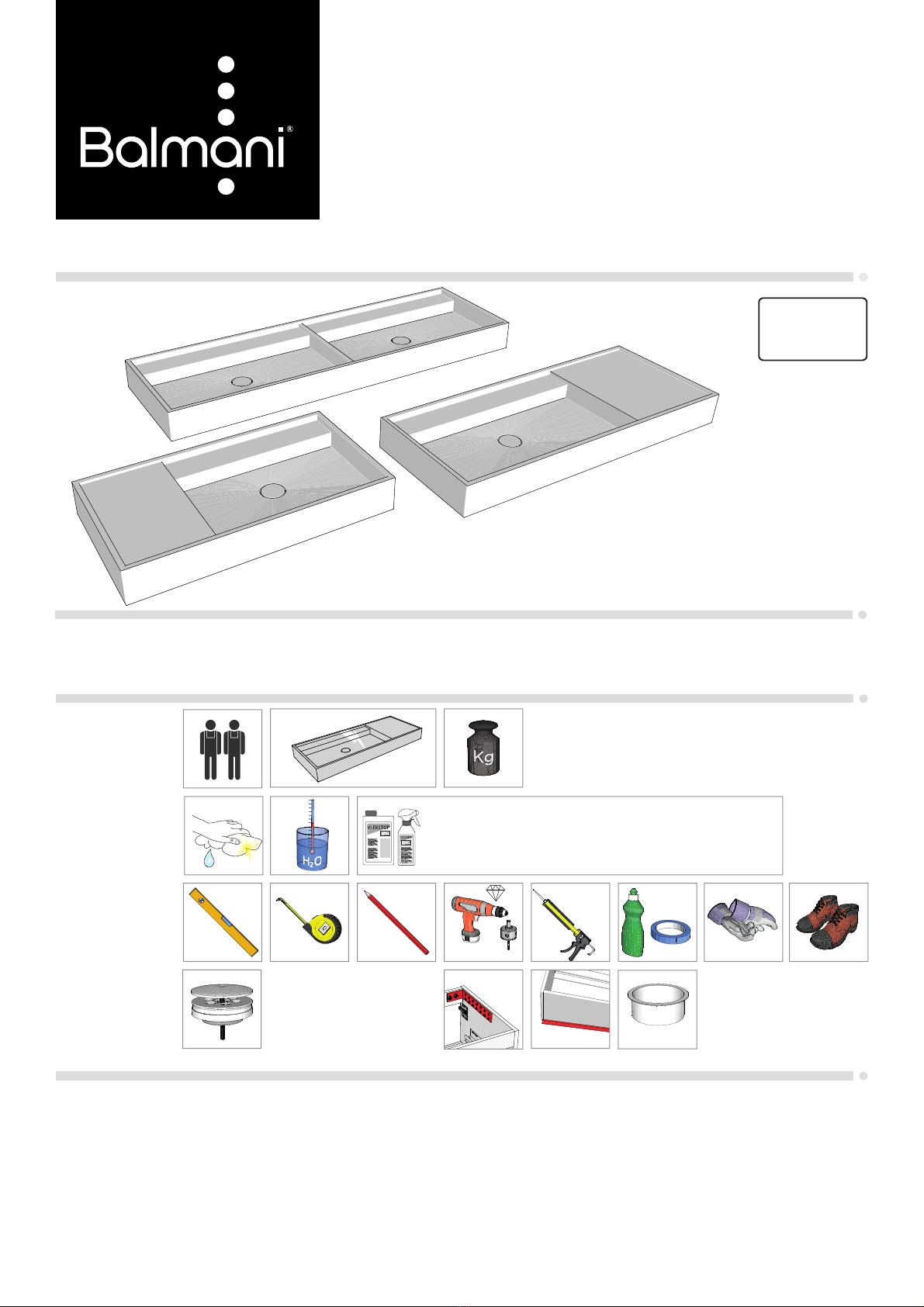

Balmani CUBO User manual

INSTALLATION GUIDE
INSTALLATIEGIDS
GUIDE D’INSTALLATION
MONTAGEANLEITUNG
Disclaimer
If you install the product in a way that diers from this manual, this will void all
guarantees. Before installation check that the product meets all your requirements
and is not damaged. By proceeding with installation, you accept the condition of the
product.
If the sink / wash bowl without overflow is combined with a closable crepine, it is
recommended to provide a drain in the floor.
Disclaimer
Indien u het product plaatst op een manier die afwijkt van deze handleiding, vervalt
alle garantie. Controleer voor plaatsing of het product aan al uw eisen voldoet en niet
beschadigd is. Indien u overgaat tot plaatsing, aanvaardt u de staat waarin het product
zich bevindt.
Indien de wastafel/waskom zonder overloop gecombineerd wordt met een afsluitbare
crepine is het aanbevolen om een afvoer in de vloer te voorzien.
Clause de non-responsabilité
Si vous installez le produit d’une manière diérente de celle présentée dans ce manuel,
toutes les garanties seront invalidées. Contrôlez avant le placement si le produit répond
à toutes vos exigences et n’est pas endommagé. En procédant au placement, vous
acceptez l’état dans lequel se trouve le produit.
Si l’évier / lavabo sans trop-plein est combiné avec une crépine refermable, il est
recommandé de prévoir un drain dans le sol.
Haftungsausschluss
Wenn Sie das Produkt nicht genau nach den Angaben in dieser Montageanleitung ein-
bauen, verfällt die Garantie. Überprüfen Sie vor dem Einbau des Produkts, ob sämtliche
Voraussetzungen erfüllt sind und das Produkt nicht beschädigt ist. Sobald Sie mit der
Montage beginnen, sehen Sie, in welchem Zustand sich das Produkt befindet.
Wenn die Spüle / Waschschüssel ohne Überlauf mit einer verschließbaren Crepine
kombiniert wird, wird empfohlen, einen Abfluss im Boden vorzusehen.
CUBO
87118_INSTALL_INT_ver2020.1.1
mild soap
Max
40°C
transparant
acid-free
Top • Tablet • Tablette • Tablette
No pre-drilled faucet holes in the top
Geen voorgeboorde kraangaten in het tablet
Pas de trous du robinetterie pré-percés dans la tablette
Keine vorgebohrten Hahnlöcher in der Tablette
NATURAL
STONE
fragile
Before installation & Granite 2x/year - Marble 4x/year
Voor installatie & Graniet 2x/jaar - Marmer 4x/jaar
Avant l’installation & Granit 2x/an - Marbre 4x/an
Vor der Installation & Granit 2x/Jahr - Marmor 4x/Jahr
Structure and texture will vary for each top (these variations, characteristic of natural stone, are not accepted for claims).
Structuur en textuur varieert voor elke wastafel (deze variaties, eigen aan natuursteen, worden niet geaccepteerd voor schadeclaims).
La structure et la texture varient pour chaque tablette (ces variations, caractéristique de la pierre naturelle, ne sont pas acceptées pour les réclamations).
Struktur und Textur variieren für jedes Tablette (Diese Abweichungen, charakteristisch für Naturstein, werden für Ansprüche nicht akzeptiert).
!
Tools needed
Important
Maintenance
Accessories
(included)
Obliged
Verplicht
Requis
Erforderlich
!
Obliged
Verplicht
Requis
Erforderlich
Accessories
(not included)
L-profile MFC ring
Extra
support

1
BEFORE INSTALLATION - VOOR INSTALLATIE - AVANT L’INSTALLATION - VOR DER INSTALLATION
3
2
2 h
4
Granite
Graniet
Granit
Granit
Marble
Marmer
Marbre
Marmor
-> 2x
min.
-> 3x
min.
6
See detail
further in
this manual.
Zie de details verder
in deze handleiding.
Voir les détails plus loin
dans ce manuel.
Weitere Informationen
finden Sie in diesem Handbuch.
5
24 h
7
3 4 3 4

CUTTING AND DRILLING - ZAGEN EN BOREN - COUPER ET PERCER - SÂGEN UND BOHREN
EN Drill the faucet holes with appropriate tools. Under no circumstance use the hammer function of the drill.
For details, see the manual of the tool.
NL Boor de kraangaten met aangepast gereedschap. Gebruik onder geen beding de klopboorstand van de
boormachine. Raadpleeg de handleiding van het gereedschap voor details.
FR Percez les trous de robinet avec des outils sur mesure. N’utilisez en aucun cas la fonction à impulsions de
la perceuse. Pour plus de détails, reportez-vous au manuel de l’outil.
DE Bohren Sie die Löcher für die Armatur mit einem geeigneten Bohraufsatz. Verwenden Sie jedoch auf
keinen Fall die Schlagbohrfunktion! Einzelheiten zur Verwendung finden Sie in der Anleitung der Bohrmaschine.
8
Opposite drain hole
Tegenover afvoer
Drain opposé
Gegenüber Drain
Ø 35 mm
m
m
m
m
m
m
+ H2O
9
+ MFC ring
Ø 150 mm
top cabinet
Obliged
Verplicht
Requis
Erforderlich
10

INSTALLATION - INSTALLATIE - INSTALLATION - INSTALLATION
It is important to use an acid-free silicone to avoid stains.
Het is belangrijk om een zuurvrije silicone te gebruiken om vlekken te vermijden.
Il est important d’utiliser un silicone sans acide pour éviter les taches.
Es ist wichtig, ein säurefreies Silikon zu verwenden, um Flecken zu vermeiden.
ASSEMBLY FAUCET AND DRAIN - MONTAGE KRAAN EN SIFON
ASSEMBLAGE ROBINET ET SIPHON - MONTAGE HAHN UND SIPHON
Please refer to the manuals of the faucet and drain (Ø 32)
for further steps in the installation.
Raadpleeg de handleidingen van de kraan en sifon (Ø 32)
voor verdere stappen in de installatie.
Veuillez vous référer aux manuels du robinet et syphon
(Ø 32) pour les autres étapes de l’installation.
Beachten Sie den Handbüchern zu Wasserhahn und
Siphon (Ø 32) für weitere Schritte in der Installation.
!
14
Check for leaks
Lektest
Teste de fuite
Dichtheitsprüfung
15 16
center
FRONT
11
3mm
17
24 h
12
13
Ø 32
