INSTALLATION AND OPERATION MANUAL
English
m.WAIL SIREN INTER
PTTAUX/SHORN

PW-100 V5 PW-100 V5
2 3
PW-100 V5 2
COMPONENTS AND RECOMMENDED LOCATIONS IN THE VEHICLE
(1) Electronic unit
(1) Switchbox PW 3S & internal microphone
(1) 100W loudspeaker
(2) External microphones
(1) Internal speaker
(1) Switchbox harness
(1) Power cable (battery)
(1) Fuse 15A
(1) Speaker extension cables
(1) Loudspeaker and auxiliary load harness
TOGGLE SWITCH CONTROL
& INTERNAL MIC
ELECTRONIC UNIT
PW-100
EXTERNAL MIC
EXTERNAL MICINTERNAL SPEAKER
100W
LOUDSPEAKER
INSTALLATION AND ELECTRIC DIAGRAM
To install the equipment, see the wiring diagram shown further on.
Avoid leaving visible cables in the cabin to leave the vehicle’s aesthetics unaffected.
If there are any cables left disconnected, insulate them with tape; disconnected cables
making an undesired contact can cause a malfunction.
Electronic Unit
Place it on a hidden location for aesthetic purposes. Make sure that the
location allows some ventilation into the unit to avoid overheating.
m.WAIL SIREN INTER
PTTAUX/SHORN
Switchbox PW 3S
To facilitate the handling of the equipment, place the switchbox on a
location within the driver’s reach, such as the console of the vehicle.
Fasten the switchbox onto the installation surface with screws, using the
4 mounting holes.
To clean the switchbox, gently wipe it with a dry cloth. Do not use water or
any solvent.
Loudspeaker
When selecting the location for the loudspeaker, keep in mind that while
this component is water resistant, it is not immersion-proof.
The loudspeaker must be placed as far as possible from the switchbox
(where the internal microphone is located) in order to avoid feedback.
External Microphones
The microphones require an assembly procedure, shown on the next page.
There are two recommended locations to place them, see the installation
instructions on the next page.
Internal Speaker
Place the speaker out of view, without affecting the sound.
EXTERNAL MICROPHONES INSTALLATION INSTRUCTIONS
Each microphone includes a shell to hold
it in place and protect it from the elements.
Depending on the installation procedure, it can
be more convenient to assemble microphone
and shell either before or after the wiring.
For instance, if the wiring requires to pull
the cable through a narrow space, it is
recommended to assemble after wiring.
Shell
Microphone
Mounting
tape
PW-100 V5 3
Microphone + shell assembly procedure
1. Insert the cable in the shell by pressing it with your fi nger. 2.Push the microphone into the shell (do not pull the cable!).
3.Remove the liner from the tape and stick it to the shell. 4.Stick the shell on the selected surface, previously cleaned
with a 1:1 solution of isopropyl alcohol in water.
Recommended spots to install the microphones
There are two recommended spots in the vehicle
(see fi gure to the left), they differ with regard to ease
of installation and audio reception volume.
You can select a location according to your
preferences.
Location A
Inside the rearview mirror.
This location offers the highest
sound volume, yet the most
time consuming installation, as
it requires to take parts of the
vehicle apart.
Location B*
In the gap of the front doors.
Select a surface to place the
microphone, so that it faces to
the exterior from inside the gap.
Once the surface is selected,
the installation is fairly easy.
* WARNING!
On location B, place the
microphone slightly
downward to prevent
damage from water
clogging.

PW-100 V5 5
AUXILIARY
LOAD
Red
Black
Gray
White
EXTERNAL MIC (L - R)
EXTERNAL LOUDSPEAKER
BATTERY
+ 12 V
Gray
INTERNAL SPEAKER
SWITCHBOX PW 3S
m.WAIL SIREN INTER
PTTAUX/SHORN
WARNING! Gently handle the wires during the installation; pressing or forced bending of the wires can cause internal damage and subsequent malfunction. Avoid placing the wires near from noise sources such as alternators, high tension wires, etc. If there are any cables left disconnected, insulate them with tape; disconnected cables making an undesired contact can cause malfunction.
WIRING DIAGRAM
PW-100 V5
PW-100 V5 5
OPERATING PROCEDURES
All of the equipment’s functions are managed through the 3 toggle switches of the
switchbox (see fi gure below).
m.WAIL SIREN INTER
PTTAUX/SHORN
MIC
Volume
control
ACTIVATING FUNCTIONS
Intercom* Siren - SIREN tone
m.WAIL siren
aux/sHORN ptt
inter ON: pull up &
release
OFF: pull up &
release
m.WAIL inter
aux/sHORN ptt
siren ON: pull up &
release
OFF: pull up &
release
INTER enables the hearing of exterior
sounds through the internal speaker.
If during 5 minutes the equipment does
not detect any activity, INTER function
turns off (Automatic Shut Down, ASD).
Activates the reproduction of the tone
selected for SIREN.
Public Address “PA”* Auxiliary
m.WAIL siren inter
aux/sHORN ptt
ON: pull down &
hold
OFF: release
m.WAIL inter
HORN ptt
siren
aux/s
ON: pull down &
release
OFF: pull down
& release
PTT allows the driver to communicate
to the exterior through the switchbox
microphone.
For a private communication (lower exterior
volume) pull down PTT while in INTER
mode. For a more public communication
(louder exterior volume), pull down PTT
while in SIREN, AUX SIREN or stand-by (with
no other active function) mode.
AUX function either turns on an auxiliary
siren tone AUX SIREN or activates an
auxiliary load AUX LOAD, depending on the
subfunction assigned to it.
Siren - WAIL tone Siren - HORN tone
inter
HORN ptt
siren
aux/s
m.WAIL ON: pull up &
hold
OFF: release
inter
ptt
siren
aux/s
m.WAIL
HORN
ON: pull down &
hold
OFF: release
Activates the reproduction of the WAIL
siren tone.
Activates the reproduction of the HORN
tone.
If acoustic feedback occurs while INTER or PTT are on, AFC (Automatic Feedback Control) will trigger to prevent
feedback. AFC is further explained ahead in this manual.
*

PW-100 V5 PW-100 V5
6 7
PW-100 V5 6

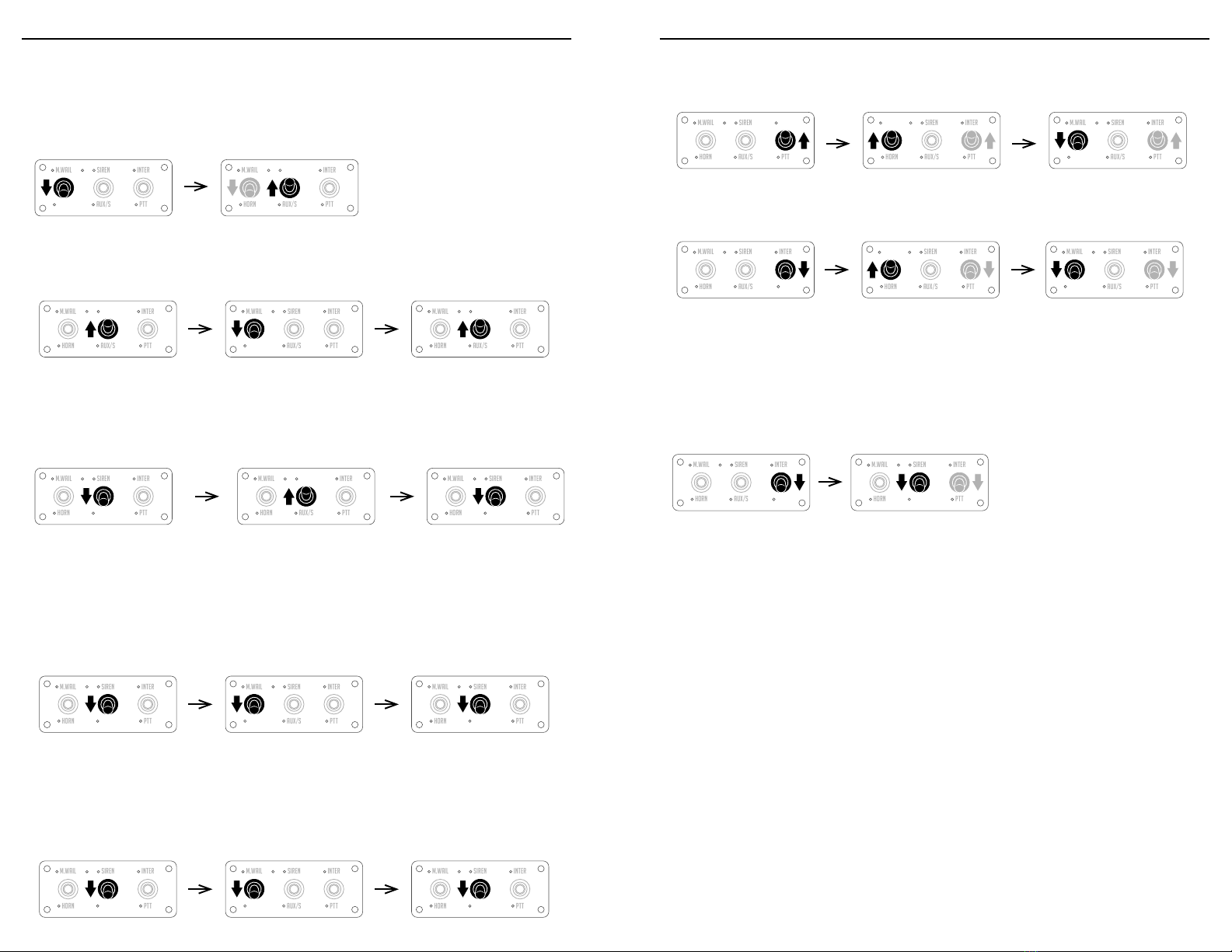

SETTING UP FUNCTIONS
Setting up HORN tone
The default tone is American HORN, although the equipment allows to choose between
American HORN and B&G HORN, as explained below.
1. Pull down and hold HORN. 2.While HORN is held down, pull up and
hold SIREN (3 s) until the tone changes.
3.To change tone again, repeat steps 1
and 2.
inter
ptt
siren
aux/s
m.WAIL
HORN
inter
pttaux/s
m.WAIL
HORN
siren
Setting up SIREN
SIREN function allows to choose among 4 different tones: WAIL, Hi-Lo, PHASER & YELP.
1. Pull up and hold SIREN (5 s) until the
siren sound briefly pauses. Release.
2.Pull down HORN repeatedly to
choose among tones.
3.Pull up SIREN to fi nish setup.
m.WAIL inter
aux/sHORN ptt
siren m.WAIL inter
aux/sHORN ptt
sireninter
ptt
siren
aux/s
m.WAIL
HORN
Setting up AUX
AUX allows to either play an auxiliary siren tone, or change the activation state of an
auxiliary load up to 15 Amp (useful to manage a light set or other devices).
1. Pull down and hold AUX (5 s).
Beeps once: it’s set to AUX LOAD.
Siren stops & restarts: it’s set to AUX
SIREN.
2.Pull up SIREN to switch among AUX
LOAD and AUX SIREN.
Beeps once: it’s set to AUX LOAD.
Siren stops & restarts: it’s set to
AUX SIREN.
3.Pull down AUX to fi nish setup.
It beeps twice upon fi nishing.
m.WAIL inter
HORN ptt
siren
aux/s
m.WAIL inter
HORN ptt
siren
aux/s
m.WAIL inter
aux/sHORN ptt
siren
Setting up AUX SIREN tone
With AUX set to AUX SIREN, it is possible to select the AUX SIREN tone to one of the
available tones (WAIL, Hi-Lo, PHASER or YELP).
It is not possible to set the same tone for both SIREN and AUX SIREN, meaning that while
setting AUX SIREN, the SIREN tone in use will be unavailable; also, if the AUX SIREN tone
is selected for SIREN, AUX SIREN’s tone will automatically change.
1. Pull down and hold AUX (5 s) until the
siren sound briefly pauses. Release.
2.Pull down HORN repeatedly to
switch among the available tones.
3.Pull down AUX to fi nish setup.
m.WAIL inter
HORN ptt
siren
aux/s
m.WAIL inter
HORN ptt
siren
aux/s
inter
ptt
siren
aux/s
m.WAIL
HORN
Setting up AUX LOAD
With AUX set to AUX LOAD, it is possible to set AUX LOAD in a way that it gets activated
together with SIREN (for instance, that when SIREN sounds, a light set associated to AUX
LOAD turns on), in addition to the activation by pulling down AUX.
1. Pull down and hold AUX (5 s) until you
hear 1 beep. Release.
2.Pull down HORN to switch AUX LOAD mode.
Beeps once: it’s set to independent.
Beeps twice: it turns on with SIREN.
3.Pull down AUX to fi nish setup.
m.WAIL inter
HORN ptt
siren
aux/s
m.WAIL inter
HORN ptt
siren
aux/s
inter
ptt
siren
aux/s
m.WAIL
HORN
PW-100 V5 7
Setting the volume of the internal speaker, “internal volume”
1. While INTER is on, pull up and hold
INTER.
2.While INTER is held up, pull up WAIL
to increase volume.
3.While INTER is held up, pull down
HORN to decrease volume.
m.WAIL siren
aux/sHORN ptt
inter siren
aux/sHORN ptt
interm.WAIL siren
aux/s ptt
interm.WAIL
HORN
Setting the volume of the external loudspeaker, “external volume”
1. Pull down and hold PTT. 2.While PTT is held down, pull up WAIL
to increase volume.
3.While PTT is held down, pull down
HORN to decrease volume.
m.WAIL siren inter
aux/sHORN ptt
siren inter
aux/s ptt
m.WAIL
HORN
siren inter
aux/sHORN ptt
m.WAIL
External Volume Auto-Adjustment (VAA)
In addition to the manual adjustment, the equipment is capable of detecting the vehicle’s
level of acoustic isolation and adjust the maximum external volume accordingly.
To perform this procedure, close all of the vehicle’s doors and windows, and follow the
steps explained below.
To cancel the procedure, pull down PTT.
1. Pull down and hold PPT.
Remain silent during the procedure.
2.While PTT is held down, pull down AUX.
Release both upon hearing a beep.
3.Wait up to 30 s, the equipment will
beep 2 times when VAA has fi nalized.
m.WAIL siren inter
aux/sHORN ptt
m.WAIL siren inter
HORN ptt
aux/s
AUTOMATIC FEEDBACK CONTROL (AFC)
If acoustic feedback would occur while PTT or INTER are on (caused, for instance, by the
opening of a door or window), the equipment will detect and automatically fi x the issue
by decreasing the volume. After the event takes place, the equipment will attempt to rise
the volume back to the level defi ned by the user, as long as AFC is not triggered again.
ENERGY SAVING FEATURES (Automatic Shut Down, ASD)
Partial Shut Down (PSD)
The equipment continuously tracks the incoming voltage status. If the incoming voltage
is below 12.6VDC, after 20 seconds of inactivity the equipment activates PSD mode. This
change is indicated by the turning off the switchbox lights. While on PSD mode, upon
pulling any switch the respective function will execute normally and the equipment will
return to normal energy consumption mode.
Total Shut Down (TSD)
If the incoming voltage is below 11.5 VDC, after 60 seconds the equipment will
automatically shut down any function and auxiliary load. While on TSD, upon pulling any
switch the lights will blink 3 times and the function controlled by the actuated switch will
not execute.
Once the equipment detects that the incoming voltage exceeds 12.5VDC again, the
equipment will return to its normal operation.

PW-100 V5 8
PW-100 V5 8
TECHNICAL SPECIFICATIONS
DIMENSIONS
Electronic unit 3.7 x 10.9 x 19.8 cm 1.5’’ x 4.3’’ x 7.8’’
Loudspeaker 13.3 x 20.4 x 15.5 cm 5.2’’ x 8.0’’ x 6.1’’
Switchbox PW 3S 10.4 x 4.0 x 6.2 cm 4.1’’ x 1.6’’ x 2.4’’
Internal speaker 8.0 x 5.6 x 9.5 cm 3.2’’ x 2.2’’ x 3.7’’
INPUT VOLTAGE 12 - 14.9 VDC
INPUT CURRENT 6.8 Amps @ 13.6 VDC (100W Loudspeaker)
STAND BY CURRENT <25 mA
AUDIO FREQUENCY 330Hz - 5600 kHz
OUTPUT POWER 93W RMS - 8 Ohm
SIREN FREQUENCY 440 - 1750 Hz
LOW VOLTAGE
SHUTDOWN
If voltage drops below 11.5 V for 60 seconds or longer, the
equipment will cease to work and resume operation when system
voltage exceeds 12.5V
B&G ELECTRONICS
ONE YEAR LIMITED WARRANTY
BYG Electrónica S.A.S. guarantees that this product leaves the factory free from defects related to
materials and manufacturing. If for any reason a failure related to materials and manufacturing were
to occur during the period of one year after the date of purchase, BYG Electrónica S.A.S. would repair
or replace the failing equipment free of charge.
This warranty shall be voided if the product is modifi ed, tampered with, misused, or subjected to
abnormal working conditions. This warranty does not cover physical damage to the product surface.
This warranty does not apply when the malfunction results from the use of this product in conjunction
with accessories, other products, or peripheral equipment not designed by BYG Electrónica S.A.S.
PW-100 V5
FAVOR LEER ESTE MANUAL ANTES DE USAR EL EQUIPO
ES 1.4.1
MANUAL DE INSTALACIÓN Y OPERACIÓN
Español
m.WAIL SIREN INTER
PTTAUX/SHORN

PW-100 V5 PW-100 V5
10 11
PW-100 V5 2
COMPONENTES Y UBICACIÓN DENTRO DEL VEHÍCULO
(1) Unidad electrónica
(1) Caja control PW 3S y micrófono interno
(1) Bocina de 100W
(2) Micrófonos exteriores
(1) Parlante interno
(1) Arnés caja de control
(1) Arnés de potencia (batería)
(1) Fusible 15A
(1) Cable de salida del parlante
(1) Arnés de bocina y carga auxiliar
CAJA DE CONTROL PW 3S
Y MICRÓFONO INTERNO
UNIDAD ELECTRÓNICA
PW-100
MICRÓFONO EXTERIOR
MICRÓFONO EXTERIORPARLANTE INTERNO
BOCINA
100W
INSTALACIÓN Y DIAGRAMA ELÉCTRICO
Para instalar el equipo consulte el diagrama de conexiones mostrado más adelante.
Evite dejar cables visibles dentro de la cabina que afecten la estética del vehículo.
En caso de que queden cables desconectados, aísle los cables con cinta eléctrica; cables
desconectados que hagan contactos no deseados podrían provocar fallas en el equipo.
Unidad Electrónica
Debe ubicarse en un sitio oculto por motivos estéticos. Asegúrese de elegir
una ubicación con sufi ciente ventilación para evitar sobrecalentamiento.
m.WAIL SIREN INTER
PTTAUX/SHORN
Caja de control PW 3S
Para facilitar el manejo del equipo, ubique la caja de control en un sitio al
alcance del conductor. Atornille a la superfi cie de montaje usando los 4
orifi cios de sujeción.
Para realizar la limpieza, frote suavemente con un paño seco. No utilice
agua ni solventes.
Bocina
Al elegir la ubicación para la bocina, tenga en cuenta que este componente
es resistente al agua pero no a la inmersión.
La bocina debe ubicarse lo más lejos posible la caja de control (donde está el
micrófono interno) y apuntando hacia afuera para evitar la realimentación.
Micrófonos exteriores
Requieren ensamblaje, como se explica en la siguiente página.
Se recomiendan dos ubicaciones para su instalación, en la siguiente página
se explican en detalle.
Parlante Interno
Procure ubicar el parlante fuera de la vista, sin que se afecte el sonido.
INSTRUCCIONES DE INSTALACIÓN PARA LOS MICRÓFONOS EXTERNOS
Cada micrófono incluye una carcasa
para sujetarlo en su sitio y protegerlo
de la intemperie. Dependiendo del
proceso de instalación, puede ser más
conveniente ensamblar micrófono y
carcasa antes o después de cablear.
Por ejemplo, si el cableado requiere
pasar el cable por un espacio
estrecho, se recomienda ensamblar
después del cableado.
Carcasa
Micrófono
Cinta
adhesiva
PW-100 V5 3
Ensamblaje micrófono + carcasa
1. Inserte el cable en la carcasa presionando con el dedo. 2.Empuje el micrófono dentro de la cacasa (¡no tire del cable!).
3.Retire el protector de la cinta y pegue la cinta a la carcasa. 4.Pegue a la superfi cie seleccionada, limpiada previamente
con una solución 1:1 de alcohol isopropílico y agua.
Ubicaciones recomendadas para instalar los micrófonos
Se recomiendan dos puntos en el vehículo (ver fi gura a
la izquierda), se diferencian con respecto a la facilidad
de instalación y el volumen de la recepción de sonido.
Puede elegir una ubicación de acuerdo a sus
preferencias.
Ubicación A
Dentro del espejo retrovisor.
Esta ubicación ofrece el mayor
volumen de sonido, pero el
tiempo de instalación más largo,
ya que requiere desarmar partes
del vehículo.
Ubicación B*
En la ranura de la puerta frontal.
Elija una superfi cie para ubicar
el micrófono, de tal forma que
éste apunte al exterior desde
dentro de la ranura. Una vez
seleccionada la superfi cie, la
instalación es bastante fácil.
* ¡ADVERTENCIA!
Ubique micrófono levemente
inclinado para prevenir
daños provocados por
acumulación de agua

PW-100 V5 13
¡ADVERTENCIA! Manipule los cables con cuidado durante la instalación; presionar o doblar forzadamente los cables podría causar daños internos y ocasionar fallos. Evite ubicar los cables cerca de fuentes de ruido como alternadores, cables de alta tensión, etc. Si algún cable quedara desconectado, aísle el cable con cinta. Cables sueltos haciendo contactos indeseados podrían ocasionar fallos.
CARGA
AUXILIAR
Rojo
Negro
Gris
Blanco
MICRÓFONOS EXTERNOS (L - R)
BOCINA EXTERIOR
BATERÍA
+ 12 V
Gris
PARLANTE INTERNO
CAJA DE CONTROL PW 3S
DIAGRAMA DE CONEXIONES
PW-100 V5
m.WAIL SIREN INTER
PTTAUX/SHORN
PW-100 V5 5
FUNCIONAMIENTO
Las funciones del equipo se manejan a través de una caja de control de 3 interruptores
de palanca (ver fi gura debajo).
m.WAIL SIREN INTER
PTTAUX/SHORN
Micrófono
Control
volumen
ACTIVACIÓN DE FUNCIONES
Intercomunicador* Sirena - tono SIREN
m.WAIL siren
aux/sHORN ptt
inter ENCENDER:
subir y soltar
APAGAR:
subir y soltar
m.WAIL inter
aux/sHORN ptt
siren ENCENDER:
subir y soltar
APAGAR:
subir y soltar
La función INTER permite escuchar los
sonidos del exterior a través del parlante
interno. Si por 5 minutos no se detecta
actividad, INTER se apaga automáticamente
(Automatic Shut Down, ASD).
Activa la reproducción del tono SIREN
elegido.
Perifoneo “PA”* Auxiliar
m.WAIL siren inter
aux/sHORN ptt
ENCENDER:
bajar y sostener
APAGAR: soltar
m.WAIL inter
HORN ptt
siren
aux/s
ENCENDER:
bajar y soltar
APAGAR:
bajar y soltar
PTT permite al conductor comunicarse con
el exterior a través del micrófono de la caja
de control.
Para una comunicación más privada (menor
volumen externo), baje PTT estando en
INTER. Para una comunicación más pública
(mayor volumen externo) baje PTT estando
en SIREN, AUX SIREN o stand-by (es decir, sin
otra función activa).
Dependiendo de la función que se le haya
asignado, AUX activa ya sea el tono de
sirena AUX SIREN, o la carga auxiliar AUX
CARGA.
Sirena - tono WAIL Sirena - tono HORN
inter
HORN ptt
siren
aux/s
m.WAIL ENCENDER:
subir y sostener
APAGAR: soltar
inter
ptt
siren
aux/s
m.WAIL
HORN
ENCENDER:
bajar y
sostener
APAGAR:
soltar
Activa la reproducción del tono WAIL. Activa la reproducción del tono HORN.
Si se presentara realimentación acústica cuando INTER o PTT están activos, AFC (Automatic Feedback Control)
se activará para prevenir la realimentación. AFC se explica en mayor detalle más adelante.
*

PW-100 V5 PW-100 V5
14 15
PW-100 V5 6
CONFIGURACIÓN DE FUNCIONES
Confi guración del tono HORN
El tono por defecto es HORN Americano, aunque el equipo permite elegir entre HORN
Americano y HORN B&G, como se explica a continuación.
1. Bajar y sostener HORN. 2.Sosteniendo HORN abajo, subir y sostener
SIREN (3 s) hasta que el tono cambie.
3.Para cambiar el tono nuevamente,
repita los pasos 1 y 2.
inter
ptt
siren
aux/s
m.WAIL
HORN
inter
pttaux/s
m.WAIL
HORN
siren
Confi guración del tono SIREN
La función SIREN permite elegir entre 4 tonos diferentes: WAIL, Hi-Lo, PHASER y YELP.
1. Subir y sostener SIREN (5 s) hasta que
la sirena pause brevemente. Soltar.
2.Bajar HORN repetidamente para
elegir entre los tonos disponibles.
3.Subir y soltar SIREN para fi nalizar la
confi guración.
m.WAIL inter
aux/sHORN ptt
siren m.WAIL inter
aux/sHORN ptt
sireninter
ptt
siren
aux/s
m.WAIL
HORN
Confi guración de AUX
AUX permite, ya sea usar un tono auxiliar de sirena, o cambiar el estado de activación de
una carga auxiliar hasta 15 Amp (útil para controlar un set de luces o un equipo adicional).
1. Bajar y sostener AUX (5 s).
Suena 1 beep: quedó en AUX CARGA.
Sirena pausa y reinicia: quedó en AUX SIREN.
2. SubirSIREN paracambiarentreCARGA y SIREN.
Suena 1 beep: quedó en AUX CARGA.
Sirena pausa y reinicia: quedó en AUX SIREN.
3.Bajar AUX para fi nalizar la
confi guración.
Al fi nalizar suenan 2 beeps.
m.WAIL inter
HORN ptt
siren
aux/s
m.WAIL inter
HORN ptt
siren
aux/s
m.WAIL inter
aux/sHORN ptt
siren
Confi guración del tono AUX SIREN
Una vez establecido AUX SIREN como función AUX, es posible seleccionar el tono para
AUX SIREN entre los tonos disponibles (WAIL, Hi-Lo, PHASER o YELP).
No es posible seleccionar el mismo tono para SIREN y AUX SIREN, esto signifi ca que al
estar eligiendo AUX SIREN el tono activo en SIREN no estará disponible; del mismo modo,
si el tono AUX SIREN es seleccionado para SIREN, el tono AUX SIREN cambiaría.
1. Bajar y sostener AUX (5 s) hasta que la
sirena pause brevemente. Soltar.
2.Bajar HORN repetidamente para elegir
entre los tonos disponibles.
3.Bajar AUX para fi nalizar la
confi guración.
m.WAIL inter
HORN ptt
siren
aux/s
m.WAIL inter
HORN ptt
siren
aux/s
inter
ptt
siren
aux/s
m.WAIL
HORN
Confi guración de AUX CARGA
Una vez establecido AUX CARGA como función AUX, es posible confi gurar AUX CARGA
de tal forma que se active al iniciar la función SIREN (por ejemplo, que al sonar SIREN
se enciendan las luces asociadas a AUX CARGA), además de activarse al accionar AUX.
1. Bajar y sostener AUX (5 s) hasta que
suene 1 beep. Soltar.
2.Bajar HORN para elegir el modo.
Suena 1 beep: quedó independiente.
Suenan 2 beeps: se activa con SIREN.
3.Bajar AUX para fi nalizar la
confi guración.
m.WAIL inter
HORN ptt
siren
aux/s
m.WAIL inter
HORN ptt
siren
aux/s
inter
ptt
siren
aux/s
m.WAIL
HORN
PW-100 V5 7
Confi guración del volumen del parlante interno, “volumen interno”
1. Mientras INTER está activo, subir y
sostener INTER.
2.Mientras sostiene elevado INTER,
subir WAIL para subir el volumen.
3.Mientras sostiene elevado INTER,
bajar HORN para bajar el volumen.
m.WAIL siren
aux/sHORN ptt
inter siren
aux/sHORN ptt
interm.WAIL siren
aux/s ptt
interm.WAIL
HORN
Confi guración del volumen de la bocina externa, “volumen externo”
1. Bajar y sostener PTT. 2.Mientras sostiene abajo PTT, suba
WAIL para subir el volumen.
3.Mientras sostiene abajo PTT, baje
HORN para bajar el volumen.
m.WAIL siren inter
aux/sHORN ptt
siren inter
aux/s ptt
m.WAIL
HORN
siren inter
aux/sHORN ptt
m.WAIL
Ajuste automático del volumen externo (VAA)
Adicional al ajuste manual, el equipo está en capacidad de detectar el nivel de aislamiento
acústico en el vehículo y ajustar el máximo volumen externo de acuerdo a esto.
Para realizar este procedimiento, cierre todas las puertas y ventanas del vehículo y siga
las instrucciones indicadas debajo.
Para cancelar el procedimiento, bajar PTT.
1. Bajar y sostener PPT.
Permanecer en silencio.
2.Mientras sostiene abajo PTT, bajar AUX.
Soltar los dos botones al oír un beep.
3.Esperar hasta 30 s, sonará un beep 2
veces cuando VAA se haya fi nalizado.
m.WAIL siren inter
aux/sHORN ptt
m.WAIL siren inter
HORN ptt
aux/s
CONTROL AUTOMÁTICO DE REALIMENTACIÓN (Automatic Feedback Control, AFC)
Si se presentara realimentación acústica estando activo PTT o INTER (causada, por
ejemplo, por la apertura de una ventana o puerta), el equipo está programado para
detectar y corregir el problema automáticamente, bajando el volumen. Tras efectuar
dicho ajuste, el equipo intentará retornar al volumen defi nido por el usuario, siempre y
cuando AFC no se active nuevamente.
CARACTERÍSTICAS DE AHORRO ENERGÍA (Automatic Shut Down, ASD)
Apagado Parcial (Partial Shut Down, PSD)
El equipo monitorea permanentemente el estado del voltaje de alimentación. Si el voltaje
de alimentación está debajo de 12.6VDC, tras 20 segundos de inactividad el equipo apaga
las luces de la caja de control. Mientras está en PSD, al accionar cualquier interruptor
la función respectiva se activa normalmente y el equipo retorna a modo de consumo de
energía normal.
Apagado Total (Total Shut Down, TSD)
Si el voltaje cae por debajo de 11.5 VDC, después de 60 segundos el equipo apaga y
desactiva cualquier función y carga auxiliar. En estado TSD las luces de la caja de control
se apagan, y al accionar cualquier interruptor las luces parpadean 3 veces sin que la
función controlada por dicho interruptor se ejecute.
Una vez el equipo detecte que el voltaje de alimentación está sobre 12.5VDC nuevamente,
el equipo retorna a su operación normal.

PW-100 V5 16
PW-100 V5 8
ESPECIFICACIONES TÉCNICAS
DIMENSIONES
Unidad electrónica 3.7 x 10.9 x 19.8 cm 1.5’’ x 4.3’’ x 7.8’’
Bocina 13.3 x 20.4 x 15.5 cm 5.2’’ x 8.0’’ x 6.1’’
Caja de control PW 3S 10.4 x 4.0 x 6.2 cm 4.1’’ x 1.6’’ x 2.4’’
Parlante interno 8.0 x 5.6 x 9.5 cm 3.2’’ x 2.2’’ x 3.7’’
ALIMENTACIÓN ELÉCTRICA 12 - 14.9 VDC
CONSUMO 6.8 Amps @ 13.6 VDC (Bocina de 100W)
CONSUMO MODO ESPERA <25 mA
FRECUENCIA DE AUDIO 330Hz - 5600 kHz
POTENCIA 93W RMS - 8 Ohm
FRECUENCIA DE SIRENA 440 - 1750 Hz
APAGADO AUTOMÁTICO
POR BAJO VOLTAJE Si el voltaje cae por debajo de 11.5 V por 60 segundos o más, el equipo cesa su operación y la reanuda una vez el voltaje sea superior a 12.5V
B&G ELECTRÓNICA
GARANTÍA LIMITADA DE UN AÑO
BYG Electrónica S.A.S. garantiza que este producto sale de fábrica libre de defectos de materiales y
manufactura. Si por algún motivo presentara fallas por materiales o manufactura durante el periodo
de un año después de la compra, BYG Electrónica S.A.S. reparará o cambiará la parte dañada libre de
costo adicional.
Esta garantía no cubre daños ocasionados por mal manejo, mala operación o mala instalación. Esta
garantía no cubre daños físicos a la superfi cie del producto, o daños ocasionados por el uso del
producto en conjunto con otros productos o accesorios no diseñados por BYG Electrónica S.A.S.
