BeoVision 6 – 26 MK II
Type 9270 – 9275
Service Manual
Danish
English, German, French, Italian, Spanish and Dutch versions
are available in the Retail System
This Service Manual must be returned
with the defective parts/back-up suitcase !
ABO-CENTER v/HENRIKSENS ELEKTRONIK

CONTENTS
Survey of modules ........................................................................................ 1.1
How to service .............................................................................................. 1.2
Fault flow chart ............................................................................................. 2.1
Placements of measuring points .................................................................. 2.12
Adjustments ................................................................................................. 3.1
Geometry adjustments .................................................................................. 3.3
Picture adjustments ....................................................................................... 3.3
Final check after repair .................................................................................. 3.8
Service mode ................................................................................................ 4.1
Replacement of modules ............................................................................... 5.1
Specification guidelines for service use .......................................................... 6.1
Type survey ................................................................................................... 6.4
Wiring diagram ............................................................................................. 7.1
Available parts .............................................................................................. 8.1
ABO-CENTER v/HENRIKSENS ELEKTRONIK

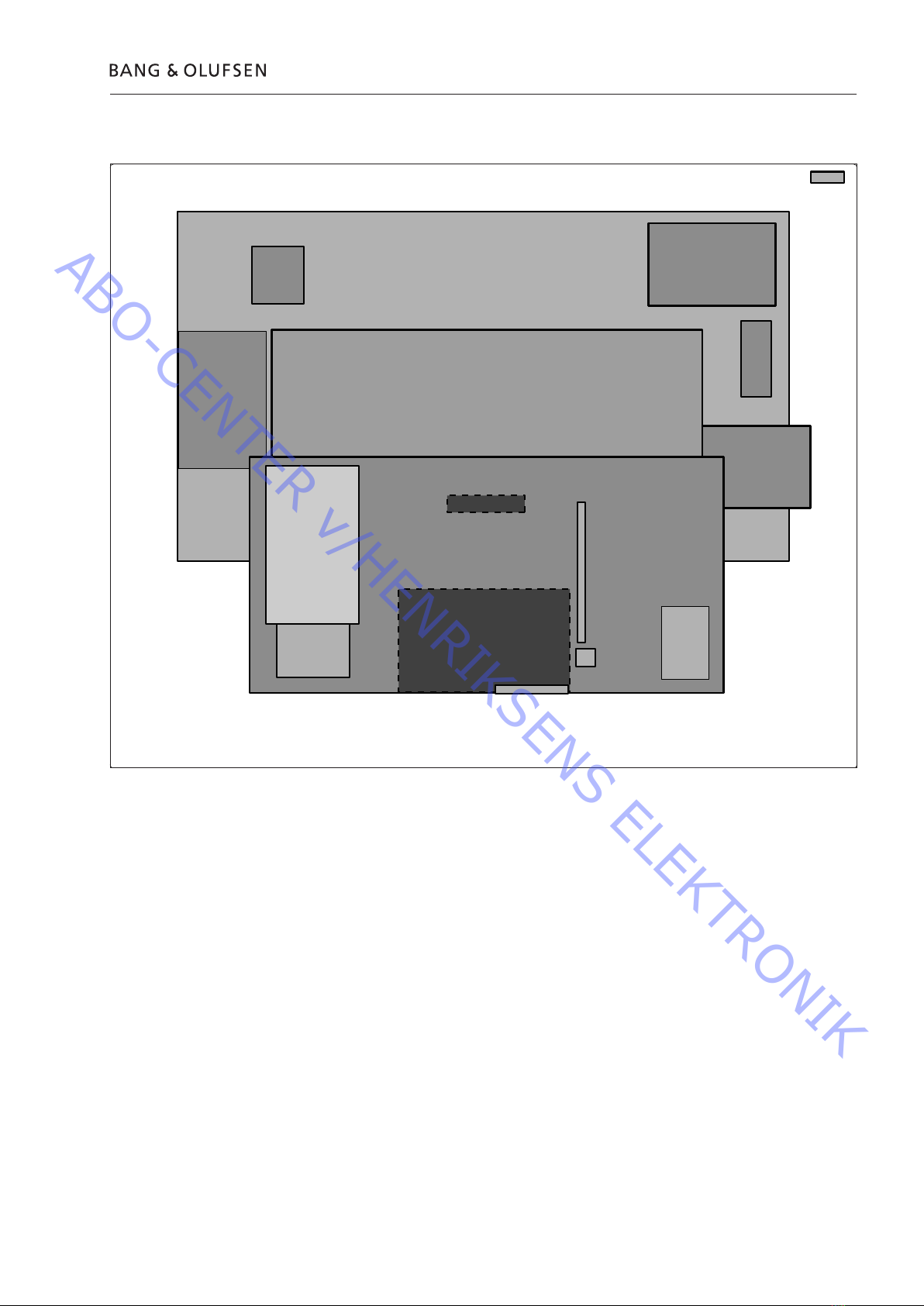

Moduloversigt 1.1





 










PCB1, PCB4, PCB5, PCB6, PCB7, ..................Hovedchassis, modul 999
PCB51, PCB63, PCB64, PCB85
PCB10 ...........................................................Lyd ud
PCB11 ...........................................................IR-modtager
PCB21, PCB22* .............................................DVB-S-chassis, modul 990
PCB32* .........................................................DSM
PCB59 ...........................................................Videokamera
LCD, PCB8 .....................................................LCD
Moduloversigt
ABO-CENTER v/HENRIKSENS ELEKTRONIK

1.2 Udførelse af service
Udførelse af service
Strategi
Fjernsynet skal serviceres i kundens hjem.
Det antistatiske serviceudstyr skal altid bruges, når produktet demonteres eller
modulerne håndteres.
Reparationen omfatter udskiftning af chassis, modul(er) eller LCD-panel, som
leveres i back-up kufferten.
De udskiftede moduler skal returneres til reparation hos Bang & Olufsen,
modulreparationsafdelingen.
Fejlbeskrivelse og fejlkoder skal returneres sammen med de udskiftede dele.
Brug modulreparationsformularen eller formularen i Retail Order systemet, Udskift
modul.
EEPROM’en skal overføres til chassiset i fjernsynet, så kundens indstillinger
bevares.
Forberedelser før service
Fejlbeskrivelse og fejlkoder skal returneres sammen med de udskiftede dele.
Brug modulreparationsformularen eller formularen i Retail Order systemet, Udskift
modul.
Forklaring og demonstration af fejlen
Før fejlfinding påbegyndes, skal du om muligt lade kunden demonstrere fejlen.
Fejlkode
Fejlkoden indeholder data, der kan bruges ifm. reparation af modulet/modulerne.
Disse data skal returneres sammen med modulet/modulerne.
Håndtering af fejlkode
1. Skriv fejlkoden ned, f.eks. på modulreparationsformularen.
2. Brug fejlkoden under fejlfinding.
3. Returner fejlkoden, enten på modulreparationsformularen eller i Retail-systemet.
4. Før fjernsynet leveres tilbage til kunden, skal fejlkoden slettes.
Anbefalet serviceværktøj
B&O ServiceTool
Servicestand (delnr. 3375038)
B&O testbånd, til geometrikontrol (delnr. 6780000)
Lineal til geometrikontrol/-justering
Hvide handsker
Blød, fnugfri klud
ML-tester (delnr. 8053404)
B&O programmer (ML-udstyr skal være installeret) (delnr. 8053368)
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Udførelse af service 1.3
Håndtering og rengøring
Statisk elektricitet
Statisk elektricitet kan beskadige fjernsynet.
Antistatisk serviceudstyr.
Der skal altid bruges antistatisk serviceudstyr, når produktet demonteres, eller
modulerne håndteres.
Følg instruktionerne i vejledningen, og brug ESD-måtten både til de gamle og nye
moduler.
Bemærk!
Når der kræves netspænding på produktet, skal tilslutningen mellem produktet og
ESD-måtten fjernes.
Chassiset eller modulerne skal altid være tilsluttet det antistatiske serviceudstyr
eller placeret i en ESD-sikker pose.
Symbol for sikkerhedskomponenter
Når der udskiftes komponenter med dette symbol, skal der benyttes den samme
type – også de samme værdier for ohm og watt.
Den nye komponent skal monteres på samme måde som den komponent, der
udskiftes.
Lithiumbatteri
ADVARSEL
Kortslutning og overopladning af visse typer lithiumbatterier kan forårsage en
voldsom eksplosion.
Transport og håndtering
Produktet må ikke hvile på kontrastskærmen.
Det anbefales at bruge produktposen ved transport af fjernsynet.
Produktpose kan bestilles, delnr. 3375015.
Montering eller demontering af servicestanden
Læg fjernsynet på bagdækslet, og monter servicestanden.
Se illustrationerne side 5.4.
Rengøring
Se kapitlet »Afsluttende kontrol efter reparation« eller brugervejledningerne.
STATIC ELECTRICITY
MAY DESTROY THE
PRODUCT
ESD
ABO-CENTER v/HENRIKSENS ELEKTRONIK

1.4 Udførelse af service
PIN-kode
Fjernsynet har en firecifret PIN-kode efter brugerens eget valg, der skal indtastes,
hvis strømmen til fjernsynet har været slået fra i 15-30 minutter.
Hvis PIN-koden er aktiveret, og fjernsynet har været uden strøm i 15-30 minutter,
bliver brugeren bedt om at indtaste den firecifrede PIN-kode, når fjernsynet
tændes.
Før fjernsynet sendes til reparation, er det en god ide at bede kunden om at
deaktivere PIN-koden.
PIN-koden er aktiveret, når fjernsynet leveres fra Bang & Olufsen.
Se brugervejledningen for at få yderligere oplysninger.
PIN-kode aktiv før service
Hvis PIN-koden ikke er deaktiveret før service, skal du bruge servicekoden til at låse
produktet op.
Servicekode
Servicekoden
- låser produktet op, men påvirker ikke PIN-kodeindstillingen
- giver dig 12 timers servicetid
Sådan indtaster du servicekoden
1. Når produktet beder om PIN-CODE, skal du trykke på l og holde tasten nede i tre
sekunder.
2. Masterkodemenuen vises.
3. Indtast servicekoden: 1 1 1 1 1.
Vigtig meddelelse vedrørende servicetid
Servicetiden er aktiv, så længe der er strøm til produktet, også i stand-by.
Sådan opnår du maksimal servicetid:
Sæt kun strøm til produktet, når du udfører egentligt servicearbejde på produktet.
Når servicetiden er udløbet, kan produktet kun låses op ved at indtaste PIN-koden
eller masterkoden.
Registrering af modulerne
Modulerne bliver registreret i produktet i følgende situationer:
- når der har været strøm til produktet i mere end 12 timer, inklusive stand-by-tid.
- når PIN-koden aktiveres eller deaktiveres.
PIN-kode deaktiveret af kunden før service
Hvis PIN-koden er deaktiveret før service, skal du være opmærksom på, at
modulerne bliver registreret i produktet i følgende situationer:
- når der har været strøm til produktet i mere end 12 timer, inklusive stand-by-tid.
- når PIN-koden aktiveres eller deaktiveres.
Registrering af moduler i produktet kan kun ændres hos Bang & Olufsen.
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Udførelse af service 1.5
Aktivér PIN-koden
Vælg menuen TV SETUP.
Tryk to gange på l og derefter på STOP for at hente menuen PINCODE SETUP
frem.
Indtast den firecifrede PIN-kode. Indtast koden igen for at bekræfte den. Tryk
derefter på GO.
Hvis du vil ændre eller slette PIN-koden, skal du indtaste den korrekte PIN-kode og
trykke på GO.
Du kan nu ændre eller slette PIN-koden.
Indtast PIN-koden
Hvis PIN-koden er aktiveret, og fjernsynet frakobles i mere end 15-30 minutter,
vises menuen PINCODE, så snart fjernsynet tændes.
Indtast PIN-koden. Fjernsynet starter igen.
Hvis du glemmer PIN-koden
Hvis du glemmer PIN-koden, kan du kun aktivere fjernsynet igen ved at indtaste en
femcifret masterkode.
Masterkoden bestilles ved at sende en anmodning enten via Retail-systemet eller
på masterkodeformlen. Hvis ingen af disse muligheder er tilgængelige, bedes du
kontakte Bang & Olufsen.
Når fjernsynet beder dig om at angive en PIN-kode, skal du trykke på l og holde
den nede for at hente menuen MASTERCODE frem.
Indtast masterkoden, og tryk på GO. Derefter deaktiveres PIN-koden, og fjernsynet
genaktiveres.
Fjernsyn låst af PIN-kode
Fjernsynet er låst af en PIN-kode, når:
- PIN-koden er aktiveret, og fjernsynet er koblet fra i mere end 15-30 minutter.
Fjernsynet aktiveres, når PIN-koden indtastes.
PIN-kodetælleren er indstillet til 5 forsøg inden for 3 timer.
Hvis der indtastes en forkert PIN-kode fem gange inden for tre timer, kan
fjernsynet ikke registrere kommandoer i tre timer.
Når dette tidsrum er udløbet, nulstilles PIN-kodetælleren.
Fjernsynet skal være i stand-by, for at timeren kan aktiveres.
ABO-CENTER v/HENRIKSENS ELEKTRONIK

1.6
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.1 Fejltræ
Fejltræ 2.1 2.1
Fejlsymptom:
- Ingen opstart
- Stand-by-lysdiode = Intet lys
Mulige årsager:
- Manglende strømforsyning
- Sikring i strømforsyningen sprunget,
PCB4
- Strømforsyning defekt, PCB4
- IR-modtager defekt, PCB11
- Andre fejl i hovedchassis, modul 999
Tilslut
strømforsyningen
Sikring på PCB4
OK?
- - - - - - - -
Sikring på PCB4
Udskift sikring på
PCB4
TV OK?
- - - - - - - -
Sikring på PCB4
Udskift
hovedchassis
(modul 999)
- - - - - - - -
Fejl i fjernsynet
Fejlen kan findes i
en af PCB’erne
Udskift
hovedchassis
(modul 999)
Udskift IR-
modtager PCB11
System-
funktionalitet
Nej
Ja
Fejltræ
Kontrollér, at
strømforsyningen er
tilsluttet
Strømmen er tilsluttet
- - - - - - - -
Strømforsyningen er
tilsluttet
- - - - - -
Kommentar
➀
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.2 Fejltræ
Fejltræ 2.2
2.2
Fejlsymptom:
- Ingen opstart
- Stand-by-lysdiode = rød
Mulige årsager:
- Låst med PIN-kode
- Option 0
- IR-modtager defekt
- Hovedchassis defekt
- Beo4 / Fjernbetjening defekt
Nej
Ja
Tryk på TV på Beo4
OSD viser »WAIT«
- - - - - - - -
Låst med PIN-kode
Indstil fjernsynet til OPTION 1
Blinker stand-by-lysdioden
én gang?
- - - - - - - -
Option 0 = IR-modtager er
deaktiveret
Afprøv Beo4 på et andet produkt
Andet produkt reagerer korrekt
- - - - - - - -
Beo4
Udskift batterierne i
Beo4
TV OK?
- - - - - - - -
Beo4
Beo4 defekt
Sørg for, at fjernsynet
er i stand-by
- - - - - - - -
Fjernsynet er låst i tre
timer efter indtastning
af den sidste PIN-kode
Tryk på TV på Beo4
TV OK?
- - - - - - - -
IR-modtager er
aktiveret
Udskift
hovedchassis
- - - - - - - -
Hovedchassis
defekt
Prøv med en ny
Beo4
TV OK?
- - - - - - - -
Beo4
Fejlen kan findes i
en af PCB’erne
Den gamle Beo4 er
defekt
Forventet resultat
Udskift
hovedchassis
(modul 999)
TV OK?
Udskift IR-modtager
(PCB11)
TV OK?
Fejlsymptom:
- Ingen opstart
- Stand-by-lysdiode = blinker rødt/grønt
Mulige årsager:
- NTC defekt
- Kabel til NTC defekt
- Hovedchassis, modul 999 defekt
Kontrollér kablet
mellem NTC-
modulet og
strømforsyningen,
PCB4
- - - - - - - -
Kabeltilslutning
Udskift kabel
TV OK?
Udskift NTC-modul
TV OK?
- - - - - - - -
NTC-modul
Udskift
hovedchassis
(modul 999)
- - - - - -
Kommentar
➅
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.3 Fejltræ
Fejltræ 2.3 2.3
Nej
Ja
Fejlsymptom:
- ML-fejl
Mulige årsager:
- Master Link modul defekt
- Hovedchassis defekt
- ML-tilslutning defekt
- ML-kabel defekt
- Forkert funktionsopsætning
Notér den sidste
ML-fejl
Slet fejlkoderne
- - - - - - - -
Fjernsynet udfører
selvdiagnose
ML-fejl = TU
- - - - - - - -
ML kortsluttet til
forsyningsspændingen
ML-fejl = TD
- - - - - - - -
ML kortsluttet til
stel
ML-fejl = ??
- - - - - - - -
Anden fejl
ML-fejl = NH
- - - - - - - -
Intet hardware
Fejlen kan findes i
enten ML-
installationen eller
BeoVision 6
ML-fejl = TU
- - - - - - - -
ML kortsluttet til
forsyningsspændingen
ML-fejl = TD
- - - - - - - -
ML kortsluttet til
stel
ML-fejl = CI
- - - - - - - -
Konfiguration
umulig
ML-fejl = ??
- - - - - - - -
Anden fejl
ML-fejl = NH
- - - - - - - -
Intet hardware
ML-fejl = CI
- - - - - - - -
Konfiguration
umulig
Sluk for BeoVision 6
Frakobl ML-kablet
- - - - - - - -
Fjernsyn som
selvstændigt
produkt
Tænd for
BeoVision 6
Notér den sidste ML-
fejl
ML = …
- - - - - - - -
Fejl i ML-installation
Sluk for BeoVision
6
Frakobl alle ML-
kabler i ML-
opsætningen
Udskift Master Link
(PCB51)
ML OK?
- - - - - - - -
ML defekt
Udskift
hovedchassis
(modul 999)
Kontrollér, at
Master Link PCB er
korrekt tilsluttet
- - - - - - - -
OK tilslutning
Genetabler
tilslutningen
Kontrollér ML-
tilslutningen
Brug ML-testeren eller
et nyt kabel
Tilslutninger OK?
- - - - - - - -
ML-kabler og -
installation
Genetabler ML-
tilslutningen
Fejlen kan findes i
en af PCB’erne
Genetabler og konfigurer ML-opsætningen ét
produkt ad gangen
(Gentag fremgangsmåden, indtil ML-
opsætningen er gennemført)
Master Link OK?
Fejlen kan findes i
Link-produktet
Udskift Master Link
(PCB51)
Udskift
hovedchassis
(modul 999)
- - - - - -
Kommentar
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.4 Fejltræ
Fejltræ 2.4
2.4
Nej
Ja
Fejlsymptom:
- Videokamera, ingen lyd og/eller intet
billede
Mulige årsager:
- Tilslutning til videokamera
- PCB59, videokamera defekt
- Hovedchassis defekt
Intet billede
Lyd OK
Ingen lyd
Billede OK
Kontrollér
tilslutningen
mellem BeoVision 6
og videokameraet
Tilslutning OK?
Genetabler
tilslutningen
Tryk på SPEAKER 1
på Beo4
Lyd OK?
- - - - - - - -
Aktivér interne
højttalere
Vælg »CAMCORD«
på Beo4
Billede OK?
- - - - - - - -
Videokameradetektor
defekt
Kontrollér interne
ledningstilslutninger
W13 & W11
Tilslutninger OK?
- - - - - - - -
Interne tilslutninger
Udskift
hovedchassis
(modul 999)
Udskift
hovedchassis
(modul 999)
Fejlen kan findes i
en af PCB’erne
Udskift
videokamera
(PCB59)
Videokamera
defekt
Genetabler
tilslutningen
Lyd på tv-kanaler?
- - - - - - - -
PCB10, lydudgang
Lydproblem
Lydudgang
Se »Ingen lyd i
interne højttalere«
Kontrollér
tilslutningen
mellem BeoVision 6
og videokameraet
Tilslutning OK?
Genetabler
tilslutningen
Fejlen kan findes i
en af PCB’erne
Udskift PCB10,
lydudgang
- - - - - - - -
Defekt CAM-
linjeforstærker
Udskift PCB59,
videokamera
- - - - - - - -
Defekt
signalkredsløb
Udskift
hovedchassis
(modul 999)
- - - - - - - -
Ukendt fejl i
hovedchassis
Videokamera
defekt
- - - - - -
Kommentar
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.5 Fejltræ
Fejltræ 2.5 2.5
Nej
Ja
Billede
Fejlsymptom:
- Intet billede
- Stand-by-lysdiode = grøn
Mulige årsager:
- Intet baglys
- Fejl i videokredsløb
- LCD defekt
- Defekt tilslutning
Sne på billedet?
- - - - - - - -
Videokredsløb
Tryk på TV på Beo4
OSD på skærm
- - - - - - - -
Videokredsløb til
LCD
Baglys aktivt?
Visuel kontrol
gennem gitter i
bagparten
- - - - - - - -
LCD aktiv
Intet baglys
Se næste side!
Kontrollér, at
indstillingen er
»DECODER ON« i
»TV MANUAL
TUNING«
Indstil til
»DECODER OFF« i
»TV MANUAL
TUNING«
Billede OK?
Slut ServiceTool til
BeoVision 6
Kommunikation
mellem ServiceTool
og BeoVision 6 OK?
- - - - - - - -
Scaler PCB + ML-
tilslutning
Kontrollér
antennetilslutning
Genetabler
tilslutningen
Billede OK?
Aktivér et testbillede i
scaler »TEST PICTURE
MENU«
Billede OK?
- - - - - - - -
Videokredsløb scaler
til LCD
Udfør en manuel
indstilling af
fjernsynet
Billede OK?
Udskift
hovedchassis
(modul 999)
Kontrollér W78
RGB-tilslutning
Tilslutning OK?
Genetabler
tilslutningen
Billede OK?
Udskift
hovedchassis
(modul 999)
- - - - - -
Kommentar
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.6 Fejltræ
Fejltræ 2.6
2.6
Intet baglys
Kontrollér
strømforsyning til
baglys LCD 8P135
+14V ved ben 1-5
GND ved ben 6-10
Kontrollér
strømforsyning til
baglys fra
strømforsyning
4P116
+14V ved ben 1-5
GND ved ben 6-10
Udskift
hovedchassis
(modul 999)
Kontrollér
strømforsyning på
scaler PCB 5P118
GND ved ben 1, 3, 5
+14V ved ben 2, 4, 6
Kontrollér
strømforsyning fra
strømforsyning PCB
til scaler PCB 4P113
GND ved ben 1, 3, 5
+14V ved ben 2, 4, 6
Udskift
hovedchassis
(modul 999)
Kontrollér W80-
tilslutning
4P116 & 8P135
Genetabler
tilslutningen
Kontrollér
strømforsyning på
LCD ved W100 &
W101
+14V ved ben 1-8
GND ved 10-15
Begge forsyninger
OK?
Visuel kontrol af
tilslutning W77, fra
scaler til LCD
Tilsluttet ved LCD
Kontrollér
tilslutning W83,
CTRL-signaler til
scaler PCB
Kontrollér
tilslutning W79
mellem 4P113 &
5P118
Genetabler
tilslutningen
Fejlen kan findes i
enten hovedchassis
eller LCD-panel
LCD defekt Udskift
hovedchassis
(modul 999)
Nej
Ja
- - - - - -
Kommentar
➁
➂➃
➄
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.7 Fejltræ
Fejltræ 2.7 2.7
Nej
Ja
Fejlsymptom:
- Ingen farve(r)
Mulige årsager:
- Videokredsløb
- Scaler
- LCD
Kontrollér
farveindstillinger i
OPTIONS – PICTURE
Gendan de korrekte
farveindstillinger
Slut ServiceTool til
BeoVision 6
Aktivér et testbillede i
scaler »TEST PICTURE
MENU«
Rød, blå, grøn
Farver OK?
- - - - - - - -
LCD testet
LCD-fejl
- - - - - - - -
Fejl i scaler udgang
Genetabler
tilslutningen
Billede OK?
Udskift
hovedchassis
(modul 999)
Fejlsymptom:
- Støj på billedet – kun TV
Mulige årsager:
- Dårlig antennemodtagelse
- Forkert indstilling
- Finindstilling aktiv
- Defekt hovedchassis
- Tunerjustering forkert
- IF adjust eller Tuner takeover Kontrollér
kanalindstilling og
finindstilling
Billede OK?
Kontrollér W78
RGB-tilslutning
Tilslutning OK?
Alle
fjernsynskanaler har
støj i billedet
Støjproblem på en
enkelt
fjernsynskanal
Udskift
hovedchassis
(modul 999)
Kontrollér
antennetilslutning
Genetabler
tilslutningen
Tuner/IF
adjustment
I menuen TV
SERVICE
Kontrollér, om
værdierne for Tuner
Takeover & IF adjust
er korrekte
Overfør korrekte
værdier
Udskift
hovedchassis
(modul 999)
- - - - - -
Kommentar
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.8 Fejltræ
Fejltræ 2.8
2.8
Nej
Ja
Fejlsymptom:
- Dårlig geometri
Mulige årsager:
- Hovedchassis defekt
- Geometrijustering forkert
- LCD defekt
BV6 skal have være
tændt i mindst ti
minutter, før
geometrien kan
justeres...
Notér indstillingerne
i GEOMETRY
ADJUST LCD
Indsæt
standardværdier
Billede OK?
Udskift
hovedchassis
(modul 999)
Fejlsymptom:
- Intet tekst-tv
Mulige årsager:
- Hovedchassis defekt
Udskift
hovedchassis
(modul 999)
Fejlsymptom:
- Ingen autokontrast
Mulige årsager:
- Defekt autokontrast
- Defekt hovedchassis
Kontrollér
spænding på
PCB10 P33 ben 2 &
4, ca. 7,4V med
tildækket føler
6,8V med fuldt lys
Udskift
hovedchassis
(modul 999)
Udskift IR/
Autokontrast
(PCB 59)
- - - - - -
Kommentar
➇
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.9 Fejltræ
Fejltræ 2.9 2.9
Lyd
Fejlsymptom:
- Ingen lyd i interne højttalere
Mulige årsager:
- Højttaleropsætning
- Højttaler defekt
- PCB10, lydudgang defekt
- Intern forbindelse
- Hovedchassis defekt
- PCB4, strømforsyning defekt
- Lydprocessor, lydkredsløb
- Lyden slået fra hovedtelefoner, PCB59
Tryk på SPEAKER 1
på Beo4
Lyd OK?
- - - - - - - -
Aktivér interne
højttalere
Find kanalen i
højttalertabellen og
mål højttaler(e) OK?
Udskift
højttalerkasse
Intern forbindelse
defekt
Mål direkte på
højttalerterminaler
Højttaler OK?
Er både venstre og
højre kanal uden
lyd?
Udskift defekt
højttaler
Lyd slået fra på
videokamera?
Frakobl 10P32
Lyd OK?
Udskift
hovedchassis
(modul 999)
Tilslut atter 10P32
Kontrollér spænding
på PCB4 P21 ben 1 &
3 +21V
PCB4 P2 ben 2&4
-21V
Spænding OK?
Udskift
videokameraets
PCB
(PCB 59)
Udskift lydudgang
(PCB10)
Udskift lydudgang
(PCB10)
Udskift
hovedchassis
(modul 999)
Nej
Ja
- - - - - -
Kommentar
➈➉
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.10 Fejltræ
Fejltræ 2.10
2.10
Fejlsymptom:
- Støj i lyden – kun TV
Mulige årsager:
- Dårlig antennemodtagelse
- Forkert indstilling
- Finindstilling aktiv
- Defekt hovedchassis
- Tunerjustering forkert
- IF adjust eller Tuner takeover
Nej
Ja
Støjproblem på en
enkelt
fjernsynskanal
Alle
fjernsynskanaler har
støj i billedet
Kontrollér
kanalindstilling og
finindstilling
Billede OK?
Udskift
hovedchassis
(modul 999)
Kontrollér
antennetilslutning
Genetabler
tilslutningen
Tuner/IF adjustment
Kontrollér, at
værdierne for Tuner
Takeover & IF adjust
og FM sound adjust i
menuen TV SERVICE
er korrekte
Overfør korrekte
værdier
Udskift
hovedchassis
(modul 999)
Fejlsymptom:
- Fejl i ekstern(e) højttaler(e)
Mulige årsager:
- PowerLink defekt
- Hovedchassis defekt
- Højttaleropsætning
- Højttaler
Kontrollér, at kilden er i orden. Kontrollér, at alle
tilslutninger til højttaleren er i orden. Kontrollér
højttaleren ved at bytte om på venstre/højre
tilslutning. Kontrollér højttalerindstillinger i
lydopsætning
OK?
Den defekte enhed
skal udskiftes eller
korrekt indstilling
foretages
Udskift PCB64
OK?
Udskift
hovedchassis
(modul 999)
Fjernsynet skal
indleveres på et
værksted til
reparation
- - - - - -
Kommentar
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.11 Fejltræ
Fejltræ 2.11 2.11
Nej
Ja
Stand
Tryk på MENU på
Beo4
Menuen Stand OK?
- - - - - - - -
Standen registreres
Kontrollér
tilslutning til
standen
Tilslutning
- - - - - - - -
Tilslutning til stand
Genetabler
tilslutningen
Stand OK?
Læs fejlkode i
menuen Service
ST 03?
Læs fejlkode i
menuen Service
ST 01?
ST 02?
ST 04?
ST 05?
Udskift
hovedchassis
(modul 999)
Kontrollér »turn left/
right« styrespænding
M1P43
ben 2: drej til venstre
ben 3: drej til højre
ben 1: GND
OK?
Kontrollér
tilslutning til stand
Tilslutning OK?
- - - - - - - -
Tilslutning til stand
Genetabler
tilslutningen
Stand OK?
Udskift stand
Stand OK?
Udskift
hovedchassis
(modul 999)
Monter standen
igen
OK?
Fejlsymptom:
- Ingen funktion i stand
Mulige årsager:
- Defekt tilslutning til stand
- Defekt stand
- Defekt hovedchassis
- - - - - -
Kommentar
➆
ABO-CENTER v/HENRIKSENS ELEKTRONIK

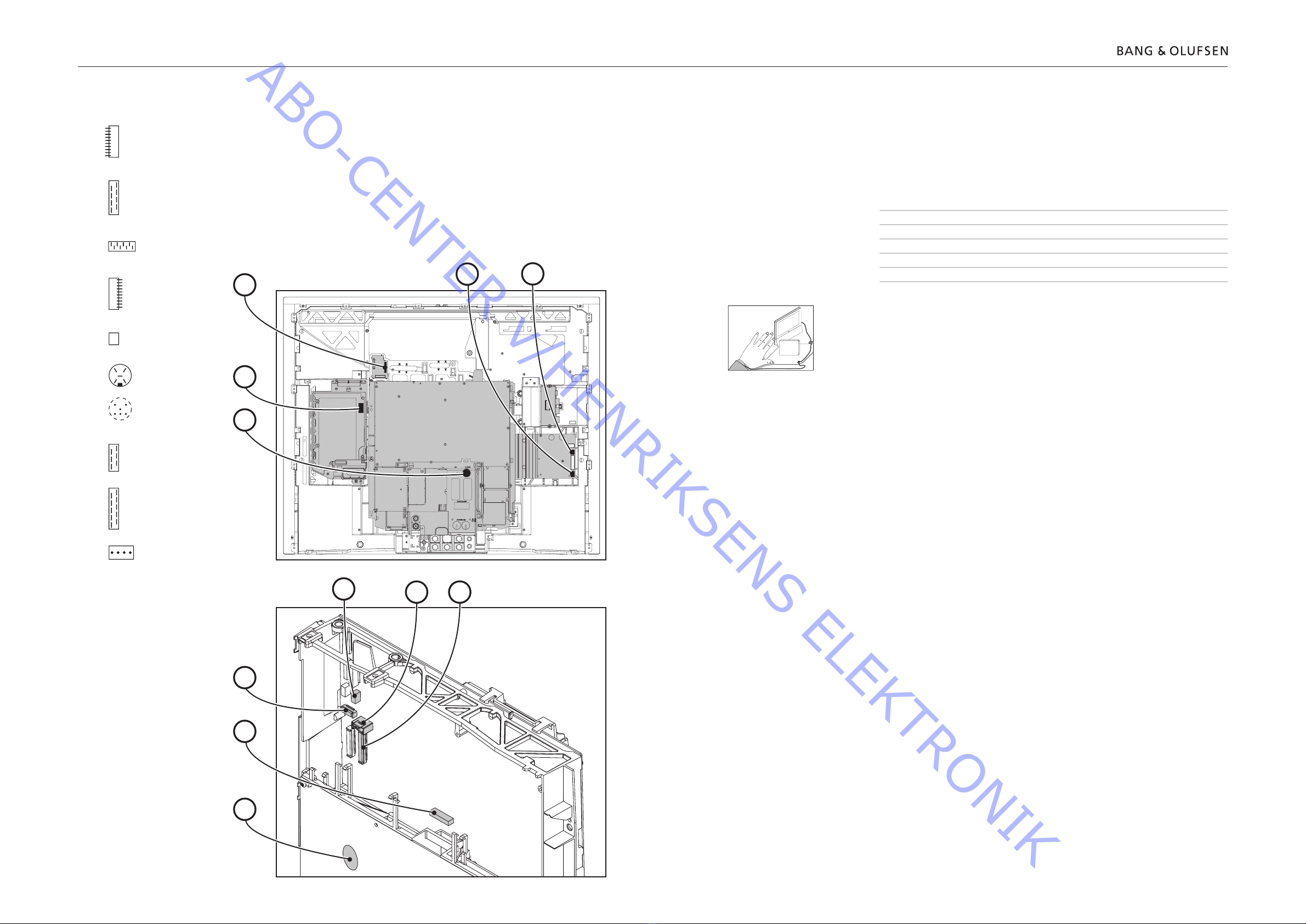

2.12 2.12 Placering af målepunkter
Placering af målepunkter 2.12
Placering af målepunkter
➀ Sikring på PCB4 (F220)
➁ Baglysforsyning til LCD (8P135)
➂ Scaler PCB strømforsyning på PCB5 (5P118)
➃ Scaler PCB strømforsyning på PCB4 (4P113)
➄ Strømforsyning til LCD-skærmens baglys (4P116)
➅ NTC-tilslutning (4P174)
➆ Standtilslutning (1P43)
➇ CTRL-lyssignal fra PCB11 (10P33)
➈ Videokameratilslutning (10P32)
➉ Strømforsyning til lydudgang (4P21)
3
1
2
6
5
7a
7b
8
4
1
10
1
10
1
8
1
10
1
6
1
8
1
2
1
2
a
b
1
1
2
2
3
3
4
4
5
5
6
6
3
4
➁
➂
➃
➄
➅
➆
➇
➈
➉
9
10
Disse tabeller bruges i forbindelse med fejlfinding på BeoVision 6-26
Højttalertabel
Ingen lyd
- Find kanalen, og mål på de angivne ben med multimeteret i ohm-position.
Modstanden bør være ca. 0 ohm. Hvis ikke, bør højttalerkassen udskiftes.
Kanal Bennr.
Venstre Diskant 10P45 5 - 3
Venstre Bas 10P45 2 - 4
Højre Diskant 10P31 4 - 2
Højre Bas 10P31 1 - 3
Bemærk!
Når der kræves netspænding på produktet, skal tilslutningen mellem produktet og
ESD-måtten fjernes.
ESD
PCB xx
ESD-Mat
Scaler testbilleder
Adgang til Service Mode
Vælg menuen TV SETUP
Beo4: Tryk på 0 0 GO inden for 3 sekunder
Adgang til testmønstrene
Vælg MONITOR -> PICTURE ADJUSTMENTS -> SCALER TEST MENU -> TEST
PATTERNS -> GO
ABO-CENTER v/HENRIKSENS ELEKTRONIK
