Bang & Olufsen BeoVision 4-50 EU User manual

This Service Manual must be returned with
the defective parts/back-up suitcase !
Plasma Display Panel – 50 HD
Type D8
BeoVision 4 – 50 EU, type 897x from serial no. 19207548
BeoVision 4 – 50 US MKIII, type 8952 from serial no. 19207548
Service Manual
Dutch
English, German, French, Italian, Spanish and Danish versions
are available in the Retail System
ABO-CENTER v/HENRIKSENS ELEKTRONIK

CONTENTS
Survey of modules ...................................................................................... 1.1
How to service ............................................................................................ 1.2
PDP pixel test .............................................................................................. 2.1
PDP self-check ............................................................................................. 2.3
OSD menu on the PDP ............................................................................... 2.4
Fault flow chart ............................................................................................. 3
Placement of measuring points ................................................................. 4.1
Test and adjustment after replacement of module(s) ............................. 4.2
Final check after repair .............................................................................. 4.2
Replacement of modules ........................................................................... 5.1
PDP in service position ............................................................................... 5.2
Remove contrast screen and plasma frame .............................................. 5.4
Replacement of modules ................................................................. 5.8 - 5.27
Specification guidelines for service use ....................................................... 6
Available parts ............................................................................................... 7
Main block diagram ................................................................................... 8.1
Block diagrams ................................................................................. 8.2 - 8.14
ABO-CENTER v/HENRIKSENS ELEKTRONIK

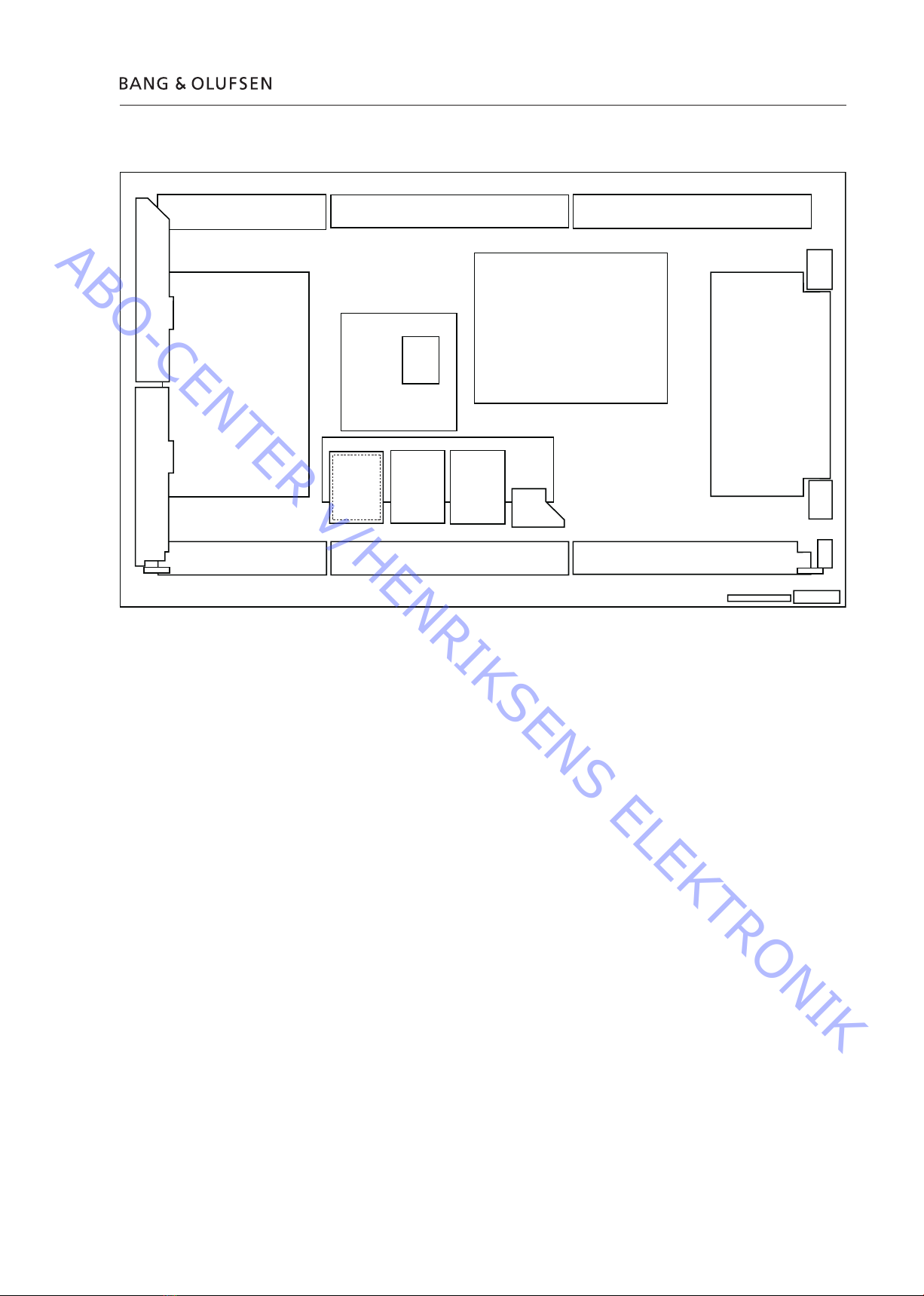

Overzicht van modules, plasmascherm (PDP)
Overzicht van modules 1.1
C1 Data Drive (Upper left)
C2 Data Drive (Upper center)
C3 Data Drive (Upper right)
C4 Data Drive (Lower right)
C5 Data Drive (Lower center)
C6 Data Drive (Lower left)
D Digital Signal Processor
HR DVI Input Terminal
HX PC Type Input Terminal
H3 Speaker Terminal
J Slot Interface & SYNC processor
P Power Supply
PB Fan Control
SC Scan Out
SD Scan Connection (Lower)
SS Sustain Out
SS2 Sustain Connection (Upper)
SS3 Sustain Connection (Lower)
SU Scan Connection (Upper)
S1 Power switch
V1 Remote receiver
V2 Key SW
SC
SU
SD
D
P
PB
C1
C6 C5 C4
HX
C2 C3
SS
SS2
SS3
J
Slot1 Slot1 Slot1 S1
V2 V1
H3
H3
HR
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Serviceverlening
Servicehandelingen uitvoeren
Het plasmascherm mag alleen worden geopend door deskundig technisch
personeel.
Als u de fout niet kunt opsporen, of als het probleem na vervanging van het
onderdeel niet verholpen is, neem dan contact op met het nationale Service
Center voor technische ondersteuning.
Gebruik
Het plasmascherm moet altijd verticaal worden neergezet om beschadiging te
voorkomen.
Er bestaat grote kans op beschadiging als het plasmascherm horizontaal
wordt neergezet.
Zet het plasmascherm zoveel mogelijk in de servicestandaard.
Het product reinigen
Gebruik nooit alcohol of andere oplosmiddelen om onderdelen van
het product te reinigen!
Gebruik witte handschoenen om te voorkomen dat het contrastscherm vuil wordt.
Stof verwijdert u van de buitenkant met een zachte, droge doek of een
microvezeldoek. Vetvlekken en hardnekkig vuil verwijdert u met een zachte en
pluisvrije doek, die u eerst in water met een beetje afwasmiddel dompelt en
vervolgens goed uitwringt.
Voor een optimale beeldkwaliteit zorgt u ervoor dat er op het beeldscherm geen
resten of strepen van het reinigingsmiddel achterblijven.
Inbranden
Er bestaat risico op inbranden als een stilstaand beeld langer dan ongeveer 30
minuten op het plasmascherm wordt weergegeven.
Waarschuwing
Statische elektriciteit
Statische elektriciteit kan het product beschadigen.
Antistatische mat met polsband.
Gebruik bij het demonteren van het product of het hanteren van modules altijd de
antistatische mat met polsband.
Volg de instructies in de handleiding en leg zowel de nieuwe als de oude modules
op de antistatische mat.
NB:
Koppel voordat u de televisie op het stopcontact aansluit eerst de verbinding
tussen het plasmascherm en de antistatische mat los.
Chassis of modules moeten altijd zijn aangesloten op de antistatische mat met
polsband of in een antistatische zak worden geplaatst.
Symbool voor veiligheidsonderdelen
Bij het vervangen van onderdelen met dit symbool moet hetzelfde type en
dezelfde ohm- en watt-waarden worden gebruikt.
Het nieuwe onderdeel moet op dezelfde wijze worden gemonteerd als het
vervangen onderdeel.
STATIC ELECTRICITY
MAY DESTROY THE
PRODUCT
ESD
1.2 Serviceverlening
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Serviceverlening 1.3
Probleemoplossingen
Voorafgaand aan het oplossen van problemen
Vraag de klant het defect te tonen of duidelijk uit te leggen.
Controleer of
het product is ingesteld op de juiste optie;
alle kabels correct zijn aangesloten;
de netspanning is ingeschakeld;
alle externe bronnen correct zijn aangesloten en of de instellingen correct zijn.

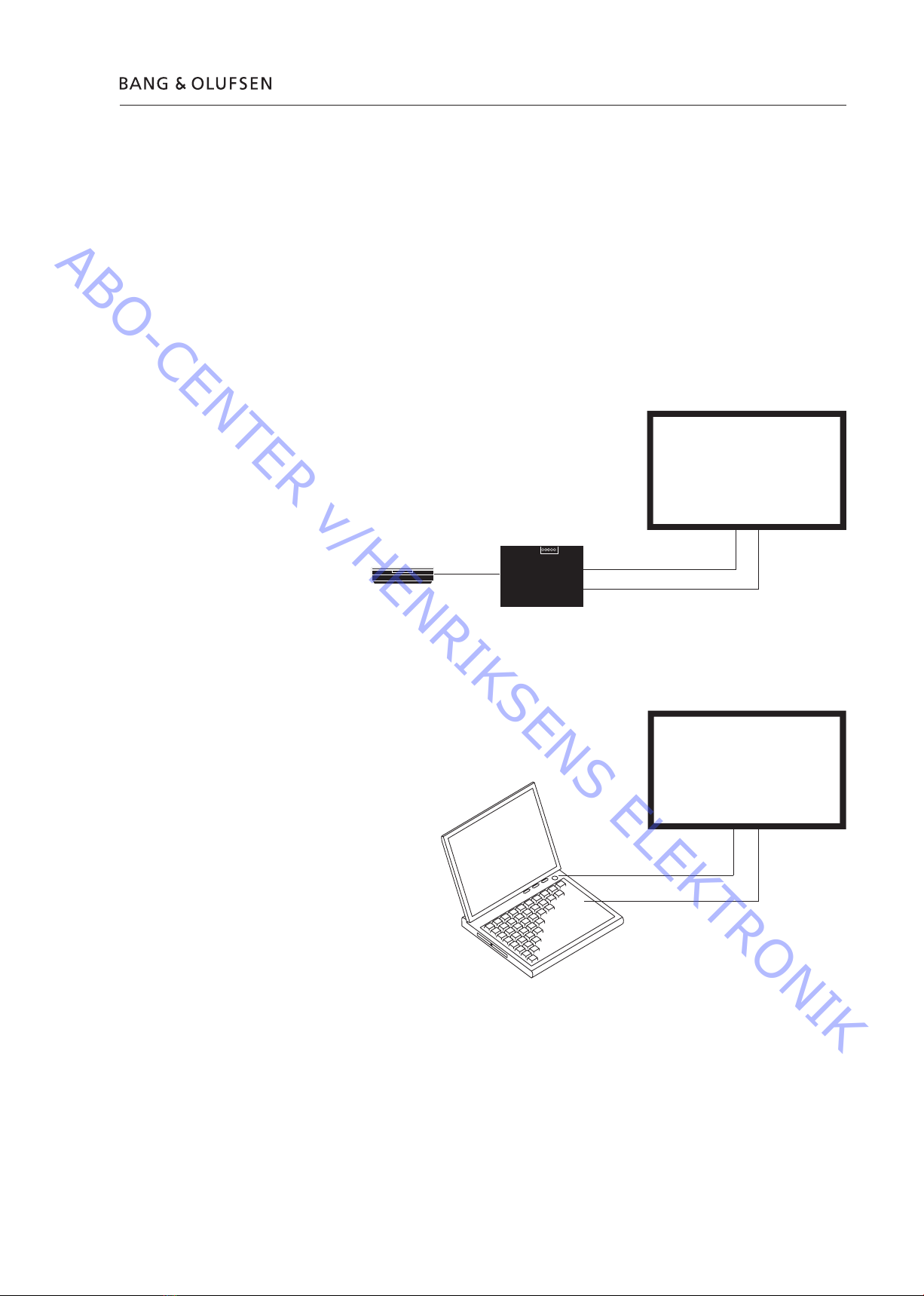

De test installeren
Sluit de volgende producten aan om de test te kunnen installeren: de BeoVision 4,
een BeoSystem en een dvd-speler.
Standaardinstellingen bij gebruik van het foutzoekschema
- Druk op de Beo4 op TV.
- Kies een tv-zender met beeld en geluid.
- Het is ook mogelijk om een laptop met het programma Plasmactrl.exe te
gebruiken om te controleren of er geen storing in het BeoSystem zit.
RGBHV RS232
BeoVision 4
BeoSystem
Dvd-speler
RS232VGA
I/O
ABO-CENTER v/HENRIKSENS ELEKTRONIK

1.4 Serviceverlening
Plasmactrl.exe
Dit programma kunt u vinden in BeoWise in het Bang & Olufsen Retail System,
samen met een PowerPoint-presentatie met enkele testpatronen (zie
productgerelateerde software).
Problemen oplossen
Voordat u het plasmascherm demonteert
Controleer het plasmascherm op inbranden en pixelfouten!
Deze controle is zeer belangrijk wanneer het plasmascherm voor reparatie naar
een werkplaats moet worden vervoerd.
Zie Pixeltest plasmascherm, pagina 2.1.
Haal, voordat u het plasmascherm demonteert, de stekker van het plasmascherm
uit het stopcontact en wacht minimaal 1 minuut totdat de elektrolytische
condensatoren zijn ontladen.
Sluit de antistatische mat aan.
ABO-CENTER v/HENRIKSENS ELEKTRONIK

➢1
+
+
_
VOL
R
C OK R
➢2
FD
FE
FF
Pixeltest plasmascherm
Met de pixeltest controleert u de status van het plasmascherm met betrekking tot het aantal defecte pixels
De test moet worden gebruikt:
- Voordat u het product voor reparatie naar een werkplaats voor plasmaschermen vervoert
- Voor en na servicehandelingen aan het plasmascherm
Het doel van deze test is te bepalen of er defecte pixels in het
plasmascherm zitten.
Zie “Standaard paneeldefecten” om te zien of een defecte pixel aanleiding is voor
het vervangen van het plasmascherm.
Als het plasmascherm in een aluminium frontframe is bevestigd, richt dan de NN-
afstandsbediening op de opening aan de voorzijde links onder op het
plasmascherm. Zie ➢2.
- Raadpleeg de afbeeldingen voor:
- De locatie van de toetsen op de NN-afstandsbediening.
- Activeer de servicemodus.
Druk op de standby-toets op de NN-afstandsbediening om het plasmascherm
aan te zetten.
Gebruik een dun gereedschap of een pen om de openingen FD en vervolgens FE
op de NN-afstandsbediening in te drukken. CAT Panel menu (servicemodus) wordt
afgebeeld.
- Kies IIC mode.
Verplaats de cursor met de pijltjes omhoog/omlaag op de NN-afstandsbediening
en kies met ”OK”.
- Kies Aging.
Gebruik de pijltjes omhoog/omlaag om “Aging” te vinden. Kies met “OK”.
- Testbeeld wijzigen.
Om het testbeeld te wijzigen drukt u op ”OK”.
- Pixeltest plasmascherm.
Gebruik de testbeelden RED, GREEN en BLUE om de pixels te controleren.
- Verlaat de servicemodus.
Druk twee keer op “R” om terug te gaan naar CAT Panel menu.
Druk op “C” om CAT Panel menu te verlaten.
Pixeltest plasmascherm 2.1
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.2 Pixeltest plasmascherm

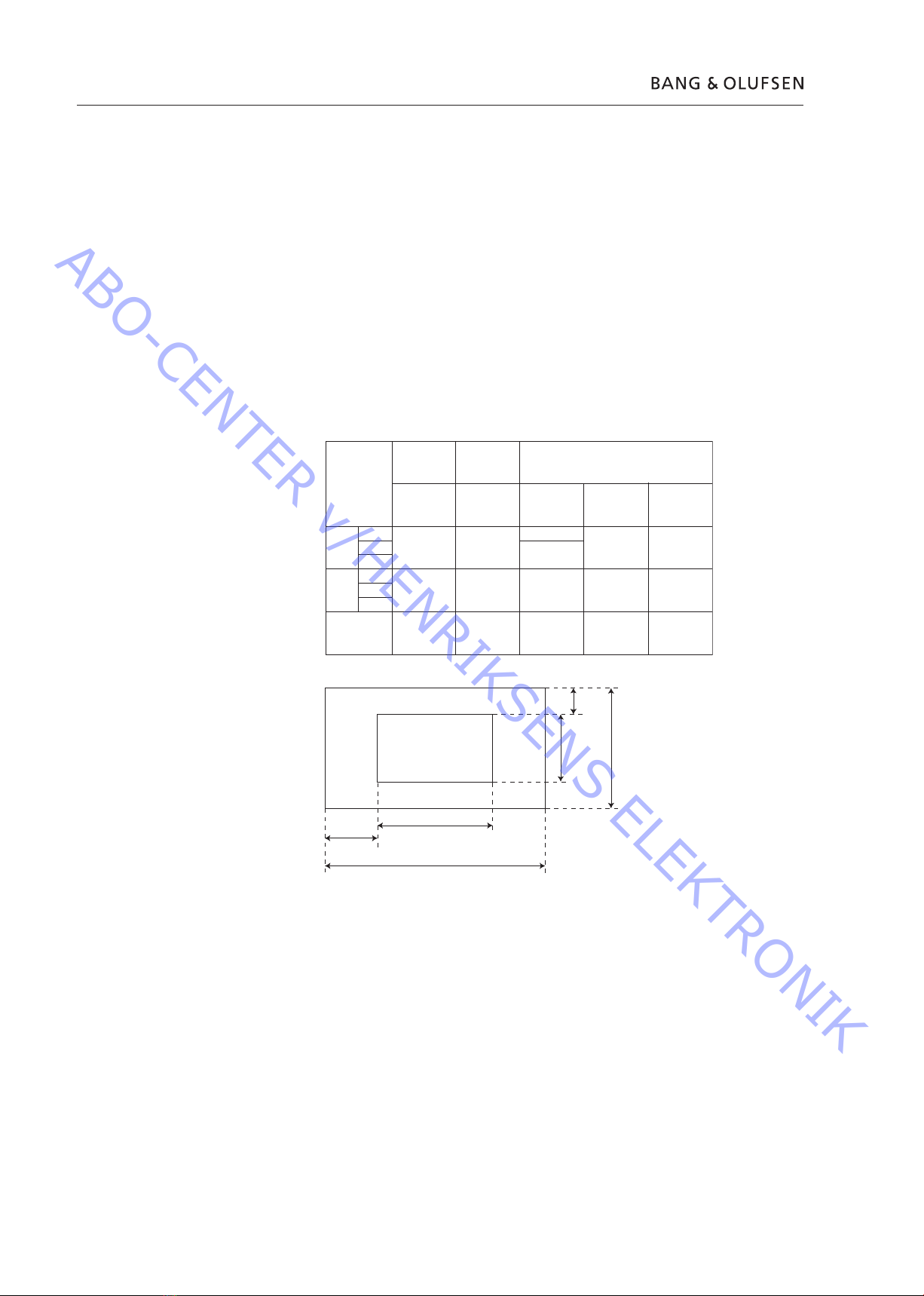

Standaard paneeldefecten
Crosstalk (Overspraak)
Definitie: Overspraak is interferentie tussen pixels tijdens het weergeven van de
primaire RGB-kleuren of 2 of meer gemengde kleuren waardoor pixels gaan
branden zonder dat dat moet.
Lichtgevende plek
Definitie: Wanneer een cel helder brandt terwijl het scherm helemaal zwart is.
Geen licht afgevende cel
Definitie: Wanneer er geen ontlading in de cellen (display discharge) plaatsvindt.
Er is echter alleen sprake van een geen licht afgevende cel als deze niet 50% of
meer kan branden.
Standaard
Paar defect: Twee aangrenzende pixels zijn allebei defect.
Afstand defect: Afstand tussen de twee dichtst bij elkaar gelegen defecte pixels.
Cross
talk
Lichtge-
vende plek Geen licht afgevende cellen
Gebied
Totaal
aantal
Totaal
aantal
Totaal
aantal
Paar
defect
Afstand
defect
AG
R
B
BG
R
B
0
0
0
0
0
06
80 mm
40 mm
1
4
Totaal 0060 –
b/2 b
b/4
A
B
a/2
a/4
a
ABO-CENTER v/HENRIKSENS ELEKTRONIK

+
+
_
VOL
R
➢3➢4
Standby
OFF TIMER
➢5
FD
FE
FF
Zelftest plasmascherm
Met de zelftest kunt u de status controleren van de circuits die op de IIC-bus zijn aangesloten
Als het plasmascherm in een aluminium frontframe is bevestigd, richt dan de NN-
afstandsbediening op de opening aan de voorzijde links onder op het
plasmascherm. Zie ➢5.
- Raadpleeg de afbeelding voor:
- De locatie van de toetsen op de NN-afstandsbediening.
- Druk op de standby-toets op de NN-afstandsbediening om het plasmascherm
aan te zetten.
Gebruik een dun gereedschap of een pen om de opening FF op de NN-
afstandsbediening in te drukken.
Het resultaat van de zelftest verschijnt op het display. Zie ➢4.
“OK” = Geen fout
“- - -“ = Fout
Voor overige bediening moet de NN-afstandsbediening in dezelfde richting
worden gericht.
- Vervangen van de defecte PCB.
Wijzig PCB D als een van de volgende IC’s defect is: IC9001, IC90519, IC9201,
IC9302, IC9501, IC9703.
Wijzig PCB J als een van de volgende IC’s defect is: IC2303, IC3003, IC3004,
IC3005, IC3006, IC8181.
- Verlaat de zelftestmodus.
Druk op “Standby” op de NN-afstandsbediening en vervolgens op Standby op
de Beo4.
ID IIC1 IIC2 IIC3
DJ
IC9703
IC9001
IC9051
IC9501
IC8181
IC3003
IC3004
OK H90
OK H61
OK H62
OK H53
IC9302 OK H55
IC9201 OK H56
OK H51
OK H63
OK H64
IC3005
IC3006
OK H65
OK H66
IC2303 OK H21
PTCT 01 H09
MiCom Software
Memory data D
PM1.0200H8
61.00 24 92 8A
OK
Zelftest plasmascherm 2.3
ABO-CENTER v/HENRIKSENS ELEKTRONIK

2.4 Het OSD-menu van het plasmascherm
+
_
VOL
R
ALED C
+
Het OSD-menu van het plasmascherm
Als het plasmascherm in een aluminium frontframe is bevestigd, richt dan de NN-
afstandsbediening op de opening aan de voorzijde links onder op het
plasmascherm. Zie ➢7.
1. Druk op PICTURE, SOUND of SET UP op de NN-afstandsbediening.
SOUND
+
+
_
VOL
R
SET UP
➢7
FD
FE
FF
➢6
➢8➢9
ABO-CENTER v/HENRIKSENS ELEKTRONIK

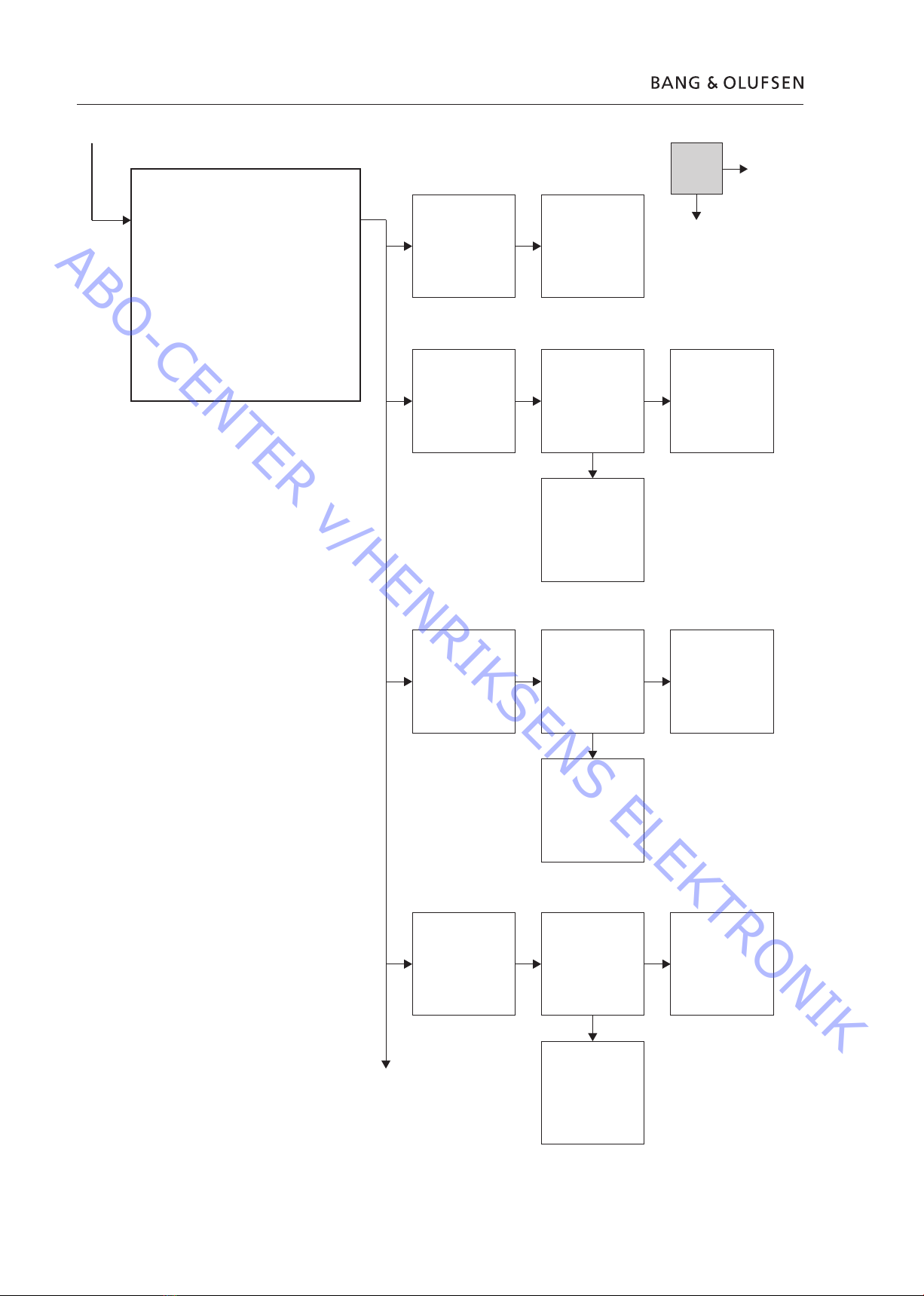

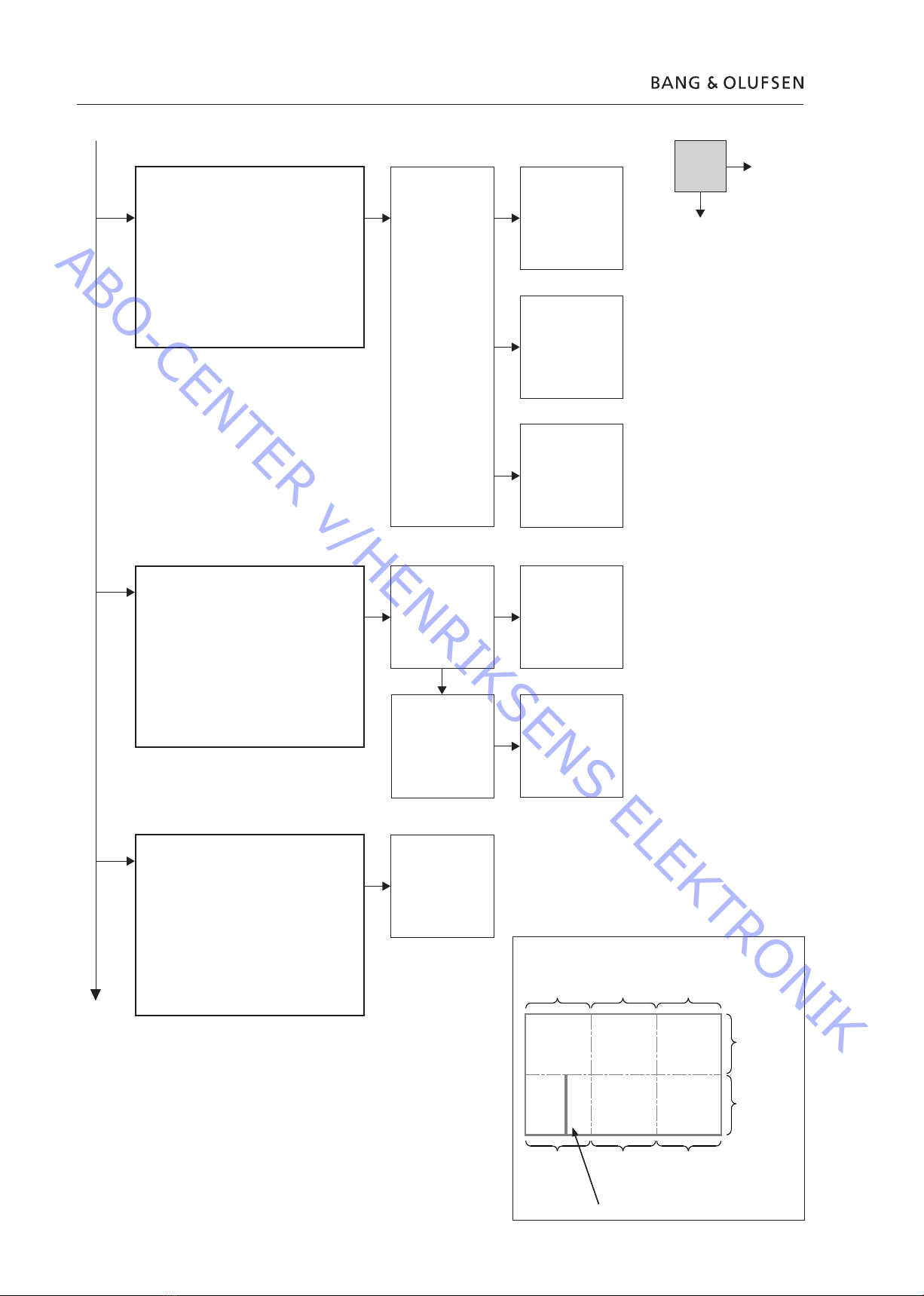

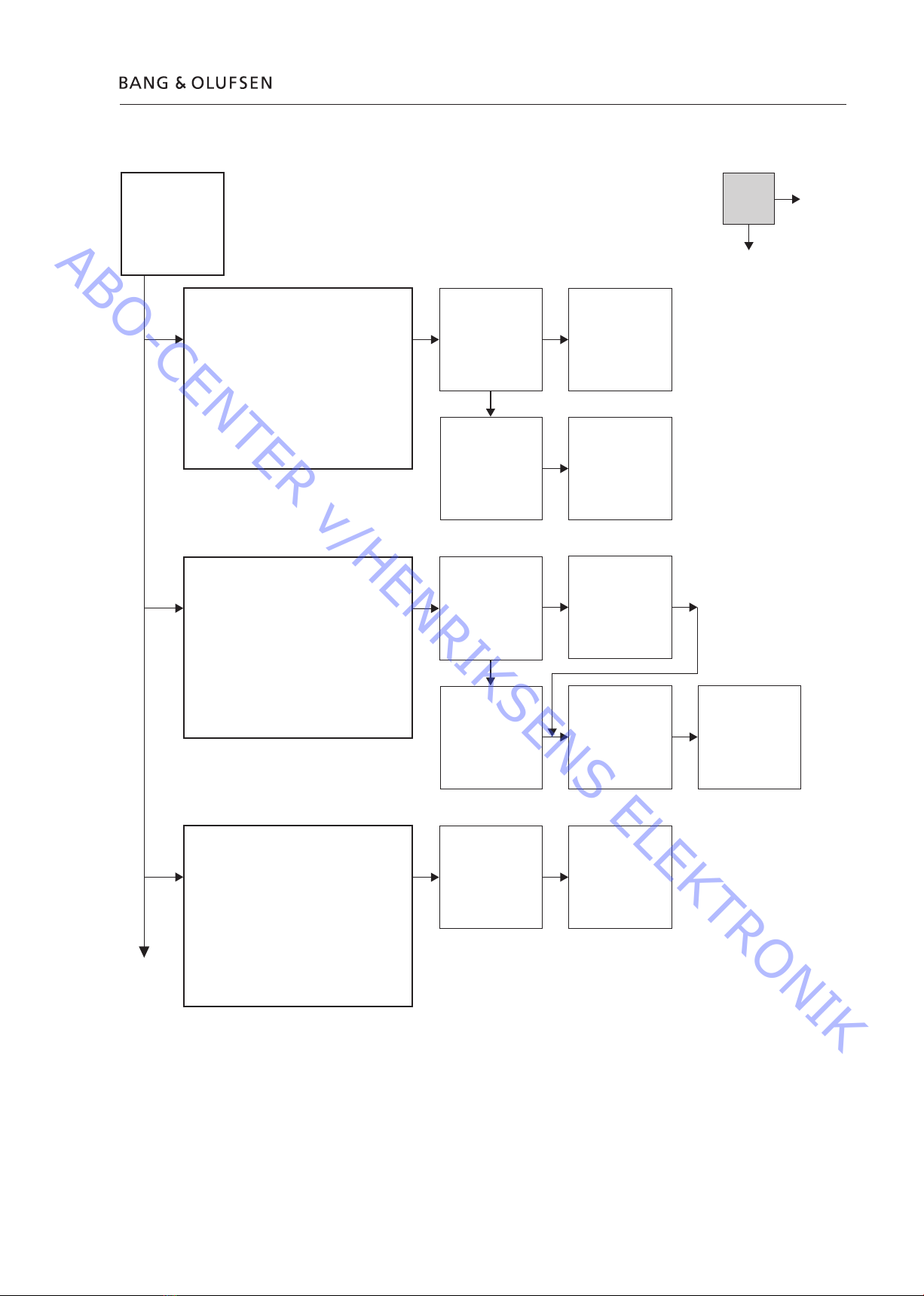

Foutzoekschema 3.1
Systeem
Storing:
- Tv-kanalen – Geen beeld
- Stand-bylampje plasmascherm = brandt niet
- Netvoeding OK
Mogelijke oorzaken:
- F601 en/of F602 en/of F603 defect
- Defecte 5V-voeding – PCB P
F601, F602 & F603 op
PCB P OK?
Vervang defecte
zekering
Bevestig spanning
PCB P STB 5V
P25 pen10
5V ±0,3V
Vervang PCB P
Storing:
- Tv-kanalen – Geen beeld
- Stand-bylampje plasmascherm = groen
- PDP PSD-menu = OK
- PDP zelftest, PCB J = OK
- RGB-aansluiting = OK
Mogelijke oorzaak:
- RGB-behandeling
- Defecte PCB HX, HR, J, D
Controleer gebruik
van VGA-ingang Vervang PCB HR
Vervang PCB HX Vervang PCB J Vervang PCB D
Nee
Ja
Foutzoekschema
Storing:
- Tv-kanalen – Geen beeld
- Stand-bylampje plasmascherm = rood
- RS232 aan = geen beeld
- NN-afstandsbediening aan = beeld
Mogelijke oorzaken:
- Defecte RS232-driver, PCB J
- Hoofd-CPU, PCB D
Vervang PCB J Vervang PCB D
ABO-CENTER v/HENRIKSENS ELEKTRONIK

3.2 Foutzoekschema
Storing:
- Ruis in beeld, OSD-menu plasmascherm
Mogelijke oorzaken:
- Ruis in plasmascherm – voeding of digitale
verwerking
- Geregelde spanning valt buiten specificaties
- Defecte PCB P, SC of SS
Bevestig/Regel
1. Vsus
2. Vda
3. Vad
4. Ve
Fout Vsus of Vda
Vervang PCB P
Fout Vad
Vervang PCB SC
Fout Ve
Vervang PCB SS
Storing
- Kleurfout in beeld
Mogelijke oorzaak
- RGB-fout in plasmascherm, PCB D
Activeer OSD op
plasmascherm�
Kleuren OK?
Vervang PCB D
Controleer RGB-
aansluiting naar
plasmascherm
OK?
Sluit opnieuw
aan
Storing
- Verticale lijn in beeld
Mogelijke oorzaken
- Fout in PCB D, C1 – C4, SD, SU, SC of SS
Zie
“Lokale schermfout”
Nee
Ja
Lokale schermfout

















ABO-CENTER v/HENRIKSENS ELEKTRONIK

Foutzoekschema 3.3
Storing
- Niet mogelijk om plasmascherm op
afstand te bedienen
- Stand-bylampje brandt – Knippert niet
als afstandsbediening wordt gebruikt
Mogelijke oorzaak
- Kabel naar PCB V1
- PCB V1 defect
Ontkoppel RS232-
kabel van het
plasmascherm
Schakel plasmascherm
in met de eerste toets
van links op het
plasmascherm
Wordt LED groen?
Druk op de derde
toets van links op het
plasmascherm. Er
verschijnt een menu
op het scherm
Vervang PCB V1
- - - - - - - -
IR-circuit defect
Storing
- Geen beeld
- Stand-bylampje = groen
- Zwart scherm
- Geen OSD
Mogelijke oorzaak
- PCB P defect
Druk op stand-by op
NN afstandsbediening
- - - - - - - -
De LED knippert kort,
maar verder niets
Controleer zekeringen
F601, F602 & F603
op PCB PF
OK?
Vervang PCB P
Nee
Ja
Controleer kabel naar
PCB V1
ABO-CENTER v/HENRIKSENS ELEKTRONIK

3.4 Foutzoekschema
Stand-bylampje
plasmascherm
knippert 1 keer:
Data SOS
Storing
- Tv-kanalen – geen beeld of alleen sneeuw
- Stand-bylampje plasmascherm knippert
Mogelijke oorzaak
Knippert
- eenmaal: Data SOS
- 2 keer: Scan Driver 1
- 3 keer: 3,3V SOS
- 4 keer: 5,0V SOS
- 5 keer: Power SOS
- 6 keer: Fan SOS
- 7 keer: Scan driver SOS
- 9 keer: SUS driver
- 10 keer: Spanning Input terminal
Vervang PCB D
Stand-bylampje
plasmascherm
knippert 2 keer:
Scan driver 1
Bevestig 75V(Vda) op
PCB SS, SS12 pen2 Vervang PCB P
Vervang PCB SS
Stand-bylampje
plasmascherm
knippert 3 keer:
3,3V SOS
Bevestig 12V op
PCB D P25 pen1 Vervang PCB P
Vervang PCB D
Nee
Ja
Stand-bylampje
plasmascherm
knippert 4 keer:
5V SOS
Bevestig 5V op
PCB D D25 pen7 Vervang PCB P
Vervang PCB D
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Foutzoekschema 3.5
Stand-bylampje
plasmascherm
knippert 5 keer:
Power SOS
Vervang PCB P
Stand-bylampje
plasmascherm
knippert 6 keer:
FAN SOS
Ontkoppel
ventilatoren op
PCB PB
Probeer een per keer
Vervang PCB PB
Vervang defecte
ventilator
Nee
Ja
Stand-bylampje
plasmascherm
knippert 7 keer:
Scan Driver 2
Bevestig licht in
printplaat D6415 SC
Bevestig 180V op PCB
SC, SC2 pen1 Vervang PCB P
Vervang PCB SC Vervang PCB SC
Stand-bylampje
plasmascherm
knippert 9 keer:
Sus driver
Bevestig licht in
printplaat D6063 SS
Bevestig 15V op PCB
SS, SS12 pen4 Vervang PCB P
Vervang PCB SS Vervang PCB SS
ABO-CENTER v/HENRIKSENS ELEKTRONIK

3.6 Foutzoekschema
Stand-bylampje
plasmascherm
knippert 10 keer:
Spanning Input
terminal
Vervang PCB J Vervang PCB P
Nee
Ja
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Plaats van meetpunten
- Gebruik voor de afstelling niet-geleidend gereedschap.
Plaats van meetpunten 4.1
SC
SU
SD
D
P
PB
C1
C6 C5 C4
HX
C2 C3
SS
SS2
SS3
J
Slot1 Slot1 Slot1 S1
V2 V1
H3
H3
SC
SU
SD
D
P
PB
C1
C6 C5 C4
HX
C2 C3
SS
SS2
SS3
J
Slot1 Slot1 Slot1 S1
V2 V1
H3
H3
Panel label R351 (Vsus)
VR250 (Ve)
R801 (Vad)
TPVsus TPVda
TPVad TPVe
X
X
X
X
R602 (T2)
TPVset
TPVSCN
TPVSC1
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Testen en regelen na vervanging van de module(s)
Voordat u begint met regelen
- Sluit de antistatische mat NIET op het plasmascherm aan.
- Stel het plasmascherm in voor het ontvangen van een beeld, bijv. door een intern
beeld te genereren. Zie Pixeltest plasmascherm, pagina 2.1.
*Zie het paneellabel.
Belangrijke aanwijzingen
Reduceer Vsus absoluut niet onder Ve, anders raakt de PCB beschadigd.
Informatie paneellabel
Serial No.
Ve: v, Vsus: v
MADE IN JAPAN TQF
Regelspanning
Isolatietest
Als een set gedemonteerd is geweest, moet u achteraf een isolatietest uitvoeren.
Voer deze test uit als de set weer in elkaar is gezet en klaar is voor verzending naar
de klant.
Tijdens de testprocedure mogen geen flashovers plaatsvinden!
Voer de isolatietest als volgt uit:
Sluit de twee netstekkerpennen kort en verbind deze met een van de
aansluitingen van de isolatietester. De andere aansluiting op de aarde van de
antenne-ingang aansluiten.
LET OP!
Om te voorkomen dat de set beschadigd raakt, is het belangrijk dat de twee
aansluitingen van de isolatietester goed contact maken.
Draai de spanningsregelaar van de isolatietester langzaam omhoog tot een
spanning van 2,5 kV ac en max. 10 mA.
Houd deze spanning één seconde aan en draai de spanningsregelaar dan weer
langzaam tot 0 V ac terug.
Laatste controle na reparatie
Voer de zelftest uit voordat u het plasmascherm opnieuw in het product installeert
(zie pagina 2.3).
4.2 Testen en regelen – Laatste controle na reparatie
PCB Name Test point Voltage Volume
P board Vsus TPVSUS 176V ±2V VR351 (P) *
SC board Vad TPVAD -90V ±1V VR6801 (SC)
Vscn TPVSCN Vad+ 130V ±4V Fixed
Vset TPVSET 225V ±7V Fixed
SS board Ve TPVE 150V ±1V VR6250 (SS) *
Vda TPVDA 75V ±1V Fixed
D, J board White balance, pedestal and sub brightness for NTSC, PAL, HD, PC
and 625i signals
ABO-CENTER v/HENRIKSENS ELEKTRONIK

Modules vervangen
Modules vervangen
Het contrastscherm vervangen
Voordat u het plasmascherm demonteert
Haal, voordat u het plasmascherm demonteert, de stekker van het plasmascherm
uit het stopcontact en wacht minimaal
1 minuut totdat de elektrolytische condensatoren zijn ontladen.
Sluit de antistatische mat aan.
Volg, nadat u een of meer modules in het plasmascherm hebt vervangen, de test-
en regelprocedure zoals beschreven in “Testen en regelen na vervanging van
module(s)” op pagina 4.2.
OPMERKING
Interne kabels in het plasmascherm.
Wees voorzichtig met het lostrekken van de kabels uit de ingangen.
Modules vervangen
Volg de aanwijzingen op pagina:
5.2 Plasmascherm in servicestand
5.6 – 5.27 voor geselecteerde PCB
Het contrastscherm vervangen
Gebruik witte handschoenen om te voorkomen dat het contrastscherm vuil wordt.
Gebruik alleen de microvezeldoek, onderdeelnummer 3375706, om het
plasmascherm te reinigen.
Gebruik bij het schoonmaken van het plasmascherm geen reinigingsmiddelen.
Volg de aanwijzingen op pagina:
5.2 Plasmascherm in servicestand
5.4 Het contrastscherm en de plasmaombouw verwijderen
Modules vervangen 5.1
ABO-CENTER v/HENRIKSENS ELEKTRONIK

5.2
- Assemble service stand
- Remove all cables
- Put PDP on service stands
- Remove screws holding the aluminium frame
PDP in service position

1 2 3
20x
ABO-CENTER v/HENRIKSENS ELEKTRONIK
