Barthelme AQUALUC mini User guide

AQUALUC mini –
MONTAGE- UND GEBRAUCHSANWEISUNG.
MADE IN
GERMANY.
Vielen Dank, dass Sie sich für dieses qualitativ hochwertige Produkt aus dem Hause Barthelme entschie-
den haben!
1. ALLGEMEINE INFORMATIONEN ZUR BESTIMMUNGSGEMÄSSEN VERWENDUNG
Bitte diese Anleitung vor der Montage/Inbetriebnahme der LED-Lichtlinie aufmerksam lesen und aufbe-
wahren! Sollten Sie die LED-Lichtlinie an Dritte weitergeben, so geben Sie bitte auch diese Anleitung mit.
Bei diesem Produkt handelt es sich um eine hochwertige flexible LED-Lichtlinie mit Schutzklasse IP67/68.
Sie ist u.a. gegen Kraftsto, Säure, Lösungsmittel, Salz, Feuchtigkeit und Abrieb resistent. Der hohe Kup-
feranteil in den Leiterbahnen, die Stromkonstanter und die wärmeleitende Ummantelung sorgen für eine
hohe Qualität und für eine lange Lebensdauer.
Das AQUALUC mini dient nur zu Beleuchtungszwecken und darf nicht anders, als in dieser Anleitung
beschrieben, verändert oder modifiziert werden. Bei Nichtbeachtung dieser Anleitung kann die korrekte
Funktion eingeschränkt oder das Produkt beschädigt werden. In diesem Falle übernehmen wir keinerlei
Haftung.
ACHTUNG
Der minimale Biegeradius des AQUALUC mini beträgt 5 cm.
Dieser Radius darf nicht unterschritten oder das Band geknickt werden,
da das AQUALUC mini sonst beschädigt werden könnte!
Beachten Sie die Biegerichtung des Bandes (siehe Abbildung 2).
Bei Nichtbeachtung erlischt die Gewährleistung.

2. SICHERHEITSHINWEISE
Die Sicherheitshinweise und auch alle anderen Informationen dieser Bedienungsanleitung sind unbedingt
zu befolgen.
Dieses Symbol wird in dieser Bedienungsanleitung verwendet, wenn Gefahr durch einen elek-
trischen Schlag besteht.
Dieses Symbol weist auf allgemeine Gefahren hin bzw. auf wichtige Informationen, die unbe-
dingt zu beachten sind.
Das Pfeil-Symbol wird verwendet, wenn besondere Informationen oder Tipps gegeben wer-
den.
EXPLOSIONSGEFAHR
IN RÄUMEN BZW. UMGEBUNGSBEDINGUNGEN IN DENEN EXPLOSIVE ODER
BRENNBARE GASE, DÄMPFE ODER STÄUBE VORHANDEN SIND, DARF DAS
GERÄT NICHT BETRIEBEN WERDEN. ES BESTEHT EXPLOSIONS- UND BRAND-
GEFAHR.
» Nicht in explosions- oder brandgefährdeten Bereichen montieren und betreiben
WARNUNG
ELEKTRISCHE SPANNUNG!
UNSACHGEMÄSSE UND LAIENHAFTE VORGEHENSWEISE BEIM ANSCHLIESSEN
DER LED-LICHTLINIE IST LEBENSGEFÄHRLICH.
» Die Installation der LED-Lichtlinie darf nur durch eine qualifizierte Elektrofachkraft erfolgen.
Anschlüsse Spannungsfrei schalten und gegen Wiedereinschalten sichern!
» Vergewissern sie sich, dass sich keine elektrischen Leitungen hinter geplanten Bohrstellen
befinden.
» Die gesamteLED-Lichtlinie darf nicht umgebaut, zerlegt oder verändert werden.
» Wenn die LED-Lichtlinie beschädigt ist oder nicht richtig arbeitet, so darf sie nicht mehr be-
trieben werden, schalten Sie die Netzspannung ab. Lassen Sie die LED-Lichtlinie anschlie-
ßend von einem Fachmann prüfen.
GEFAHR
VERLETZUNGSGEFAHR, GEFAHR VOR ERBLINDEN
DER LED-LICHTLINIE STRAHLT SEHR HELL. DER BLICK IN DIE LICHTQUELLE
KANN DIE AUGEN SCHÄDIGEN.
» Blicken Sie niemals direkt oder mit optischen Instrumenten in das Licht der LED-Lichtlinie.

Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verban-
des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.
» Der Betrieb der LED-Lichtlinie ist nur an einem geeigneten Steuergerät/Netzteil zulässig.
» Beachten Sie für die zulässige Spannung das Kapitel „5.Technische Daten“.
HAFTUNGSAUSSCHLUSS
Bei Schäden am Produkt, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-
den, erlischt der Garantieanspruch und die Gewährleistung. Wir haften nicht für Folgeschäden,
die sich daraus ergeben.
Gleiches gilt bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden.
5. TECHNISCHE DATEN [AUSZUG]
3. LIEFERUNG/LIEFERUMFANG
Bitte überprüfen Sie nach Erhalt die Unversehrtheit der Ware. Der Lieferumfang umfasst eine AQUALUC
mini Lichtlinie inklusive Anschlusskabel und Bedienungsanleitung.
AQUALUC mini
Detaillierte technische Informationen erhalten Sie im entsprechenden Datenblatt auf www.barthelme.de
* HINWEIS: Das AQUALUC mini High Brightness darf nicht gekapselt verbaut werden (z.B. Voute, Styropor-/ Holz-Nut, o.ä.), sonst könnte das Produkt durch
einen möglichen Wärmestau beschädigt werden. In diesem Fall können keine Gewährleistungsansprüche geltend gemacht werden.
4. ANWENDUNGSGEBIETE
Beispiele für Einsatzmöglichkeiten des AQUALUC mini:
• Akzentbeleuchtungen
• Architekturbeleuchtungen
• Schisbau
• Treppenbeleuchtungen
• Messebeleuchtungen
• Beleuchtungen in Außen-, Wellness-, Spa- und Poolbereichen
• Backlight für Buchstabenbeleuchtungen
• Barbeleuchtungen uvm
.
STANDARD BRIGHT HIGH BRIGHTNESS* RGB
CLEAR FROSTED CLEAR FROSTED CLEAR FROSTED CLEAR FROSTED
24 V DC Betriebsspannung
Outdoor IP67/68 Schutzklasse
5,3 W/m 8,0 W/m 17,3 W/m 9,6 W/m Typ. Leistung
2.800 K
3.200 K
4.300 K
6.500 K
2.700 K
3.100 K
4.200 K
6.000 K
2.800 K
3.200 K
4.300 K
6.500 K
2.700 K
3.100 K
4.200 K
6.000 K
2.800 K
3.200 K
4.300 K
6.500 K
2.700 K
3.100 K
4.200 K
6.000 K
RGB Farbtemperaturen
12 mm 8 mm 12 mm 25 mm LED Abstand
In kundenspezifischen Längen erhältlich Abmessung L
10,5 x 5 mm Abmessung B x H

6. MONTAGE UND INBETRIEBNAHME
6.1 MONTAGE- UND VERARBEITUNGSHINWEISE
5. Montage und Inbetriebnahme
5.1 Montage- und Verarbeitungshinweise
• Die Verarbeitungstemperatur des AQUALUC mini liegt zwischen 15 °C und 35 °C. Niedri-
gere Temperaturen haben einen negativen Einfluss auf die Flexibilität und können zu Be-
schädigungen des Bandes führen. War das AQUALUC mini vorher niedrigeren oder höheren
Umgebungstemperaturen ausgesetzt, muss es langsam auf die Verarbeitungstemperatur
gebracht werden.
• Zu beachten ist, dass sich bei Temperaturänderungen am Einbauort das AQUALUC mini
geringfügig ausdehnt bzw. zusammenzieht. Dies stellt keinen Produktmangel dar, sondern
ist ein normaler physikalischer Vorgang. Konkret bedeutet dies, dass sich eine lineare ther-
mische Längenausdehnung von ca. 1 mm pro Meter und 15 °C Temperaturänderung ergibt.
Diese zusätzlich benötigte Dehnungsfuge sollte immer mit einbezogen werden.
• Um eine Beschädigung des AQUALUC mini zu vermeiden, besonders beim Abrollen oder
Anbringen, ist es wichtig, dass das Produkt stets von zwei Personen montiert wird. Dies
gilt insbesondere ab einem Längenmaß von einem Meter (1 m). Dabei sollte auch darauf
geachtet werden, dass die Produkte möglichst nicht durchhängen, da sonst irreparable
Schäden entstehen können (siehe Abbildung 1). Zudem darf die Ummantelung des Pro-
dukts nicht beschädigt werden, da ansonsten kein ausreichender Schutz de
r LED-Lichtlinie
mehr gewährleistet ist. Es ist stets darauf zu achten den jeweiligen Biegeradius nicht zu
unterschreiten!
• Der minimale Biegeradius des AQUALUC mini beträgt 5 cm. Dieser Radius darf nicht un-
terschritten oder das Band geknickt werden, da das AQUALUC mini sonst beschädigt wird
(siehe Abbildung 2).
• Das Produkt ist für die Montage auf dem Boden, an der Wand oder an der Decke im In- und
Outdoorbereich geeignet. Zu beachten ist, dass das Produkt auf einem sauberen, stabilen,
ebenen und kippfesten Untergrund montiert wird.
Die LED-Lichtlinie wurde für einen Betrieb von maximal 5 Tagen im kontinuierlichen
Unterwassereinsatz getestet. Für längere Zeiträume im Unterwassereinsatz empfehlen wir
unsere AQUALUC S:OLID Unterwasser-Lichtlinie .
Nähere Informationen auf www.barthelme.de
Trennen Sie die Netzspannung und Versorgungspannung des Netzteils vor der Montage und
dem Anschließen!
Der elektrische Anschluss darf nur durch eine Elektrofachkraft durchgeführt werden, der
mit den geltenden Richtlinien vertraut ist!
Schalten Sie dazu den/die zugehörigen Sicherungsautomaten ab bzw. drehen Sie die Siche-
rung/en heraus. Schalten Sie zusätzlich den zugehörigen FI-Schutzschalter ab, so dass die
Netzzuleitung von der Netzspannung getrennt ist. Sichern Sie den FI-Schutzschalter vor verse-
hentlichem Wiedereinschalten mit einem Schloss oder bringen Sie ein Warnschild an.
Überprüfen Sie anschließend die Leitung zu LED-Lichtlinie/Netzteil auf Spannungsfreiheit, ver-
wenden Sie dazu ein geeignetes Messgerät (z.B. Digitalmultimeter).
Zum Betrieb wird ein entsprechend der Leistung der LED-Lichtlinie dimensioniertes Netzteil
und Steuergerät (erweiterte Funktionen) benötigt.
Siehe hierzu: Empfohlene Steuergeräte für den Betrieb der LED-Lichtlinie

Die Montage kann je nach Untergrund und Verwendungszweck mit dem Halteprofil (Art.
4010010x), dem hitzebeständigen doppelseitigen Klebeband (Art. 30033009) oder dem
Konstruktionsklebsto (Art. 63500030) erfolgen.
Bei der Benutzung des Klebebandes ist darauf zu achten, dass die Oberfläche, auf die das
Band aufgebracht werden soll, sowohl eben und glatt, als auch trocken und sauber (frei von
Fett, Öl, Silikon und Schmutzpartikeln) ist, um eine bestmögliche Klebewirkung zu erzielen.
Die Oberfläche de
r LED-Lichtlinie kann ggf. mit einem weichen, feuchten Tuch gereinigt wer-
den. Im Falle gröberer Verschmutzungen kann auch ein handelsübliches Reinigungsmittel
ohne scheuernde Elemente verwendet werden.
Das Klebeband wird auf der Unterseite des AQUALUC mini bzw. auf der entsprechenden
Montagefläche befestigt. Anschließend wird die
LED-Lichtlinie festgedrückt. Der Anpress-
druck sollte 10-15 N/cm² nicht überschreiten, damit die LEDs bzw. die Elektronik des
AQUALUC mini nicht beschädigt wird.
Bei Auswahl des Konstruktionsklebstoes ist auf einen gleichmäßigen und leicht wellen-
förmigen Auftrag bzw. Verteilung zu achten. Hierbei ist die Menge des Klebers an die Größe
der Klebefläche anzupassen.
• Individuelle Längenanpassung (optional):
Um das AQUALUC mini zu kürzen, darf das Band nur im 90°-Winkel an den gekennzeich-
neten Stellen (gestrichelte Linie mit Scherensymbol) mit einer Schere oder einem Cut-
ter-Messer getrennt werden (siehe Abbildung 3).
ACHTUNG: Hierbei verliert das AQUALUC mini seine Schutzklasse IP67/68! Um das oene
Ende gegen Feuchtigkeit zu schützen, muss dieses mit Hilfe des AQUALUC mini Endkap-
pen-Sets (Art. 40100300) wieder abgedichtet werden. Legen Sie zuerst die Endkappe mit
der Önung nach oben auf eine waagerechte Unterlage und träufeln Sie dann zwei Tropfen
vom PU mit der Spritze hinein. Anschließend drücken Sie das oene Ende des AQUALUC
mini für mindesten 10 Sekunden fest in die Endkappe. Die zu verdrängende Luft und evtl.
überschüssige Flüssigkeit können seitlich aus der Endkappe entweichen. Das PU benötigt
ca. 8 Stunden um komplett auszuhärten. Erst danach darf das AQUALUC mini weiter ver-
arbeitet werden. Die Wiederherstellung der Schutzklasse IP67/68 kann hierdurch jedoch
nicht garantiert werden, da dies im Wesentlichen von der Sorgfalt und Genauigkeit beim
Abdichtvorgang abhängig ist!
ABBILDUNG 1:
BEI DER MONTAGE ZU BEACHTEN
Das Produkt sollte stets von zwei Personen montiert
werden, um ein Durchhängen der LED-Lichtlinie
zu verhindern.

ABBILDUNG 3:
AQUALUC mini RICHTIG KÜRZEN

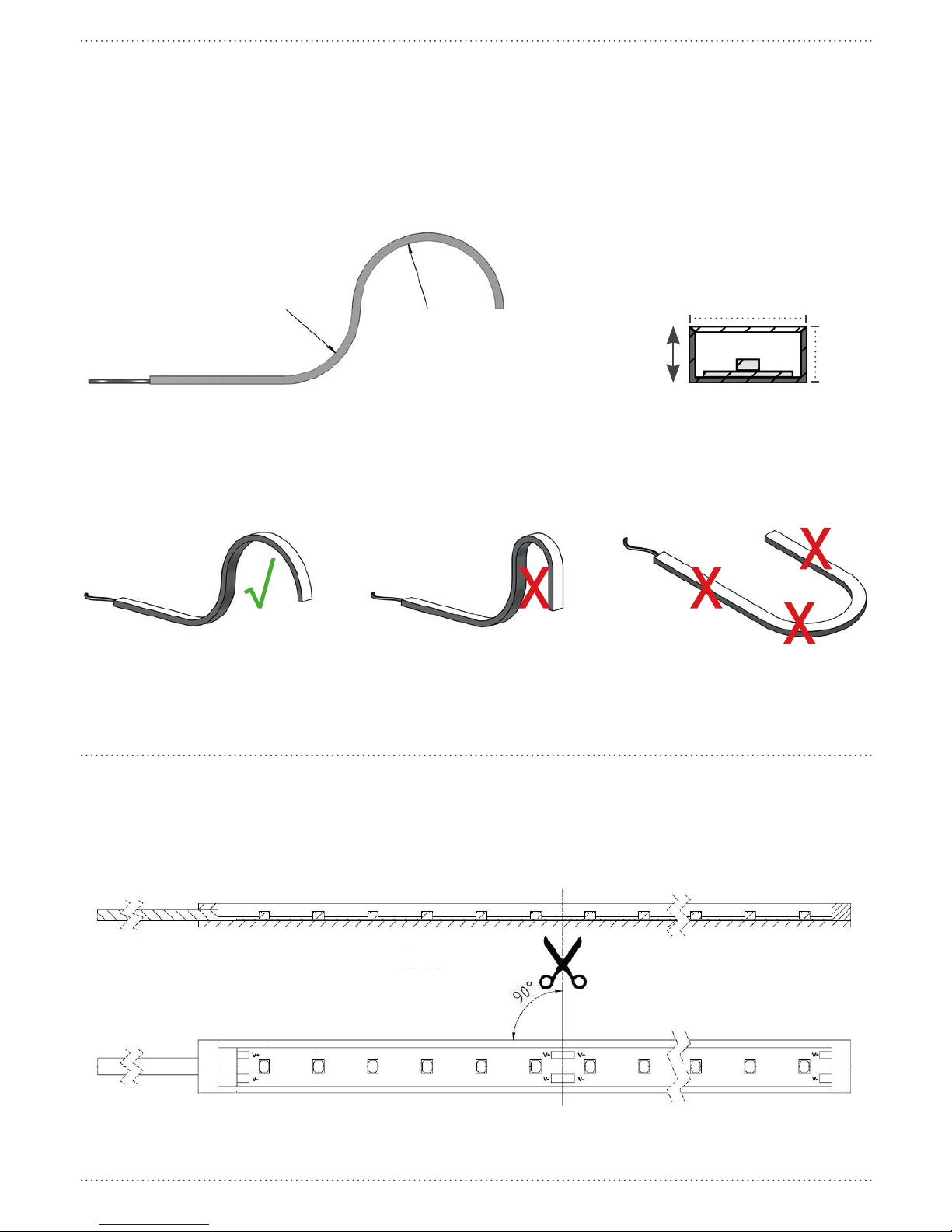

ABBILDUNG 2:
BIEGERADIUS AQUALUC mini ›= 50 mm
Biegeradius
›= 50 mm
Biegeradius
›= 50 mm
10,5 mm
5 mm
Biegerichtung LED-Streifen

6.2 ANSCHLUSS/INBETRIEBNAHME
• Nachdem das AQUALUC mini mechanisch montiert wurde, kann es verdrahtet und in Betrieb genommen werden.
• Der elektrische Anschluss darf nur durch eine Elektrofachkraft durchgeführt werden, die mit den geltenden
Richtlinien vertraut ist! Zu beachten ist, dass keines der Geräte bei Inbetriebnahme unter Spannung steht!
• Zum Betrieb des AQUALUC mini wird ein entsprechend der Leistung des Bandes dimensioniertes Netzteil und
ggf. ein Steuergerät (zum Dimmen bei einfarbig bzw. für Farbwechsel/Dimmen bei RGB) benötigt. Als Steuerge-
räte empfehlen wir z.B die CHROMOFLEX Pro Controller 66000041 (einfarbig) und 66000043 (RGB).
• Das AQUALUC mini ist für den Betrieb an 24 V DC konzipiert. Bei Nichtbeachtung bzw. Betrieb mit abweichender
Spannnung kann dies zum Defekt des Bandes führen! In diesem Falle übernehmen wir keinerlei Haftung.
• Die beiden Ausgangsklemmen des Netzteiles werden mit den Eingangsklemmen des Steuergerätes verbunden
(bei nicht gewünschter Dimmfunktion direkt an das Anschlusskabel des Bandes anschließen).
• Nun wird das Kabel des AQUALUC mini an die entsprechend gekennzeichneten ausgangsseitigen Klemmen des
Steuergerätes angeschlossen (siehe hierzu Bedienungsanleitung des Steuergerätes).
Aderbelegung einfarbig: weiß: +24 V DC / grau: 0 V
Aderbelegung RGB: weiß: +24 V DC / rot: 0 V / grün: 0 V / blau: 0 V
• Nachdem das Netzteil an 230 V AC angeschlossen wurde, ist das Produkt betriebsbereit.
• Beim Anschluss mehrerer AQUALUC mini an einem Netzteil/Controller ist darauf zu achten, dass sowohl Netzteil,
als auch Controller ausreichend Leistung zur Verfügung stellen können!
• Die Polung ist zu beachten! Bei falscher Polung erfolgt keine Lichtemission bzw. kann das LED-Modul Schaden
nehmen!
• Das Produkt darf nur betrieben werden, wenn es einwandfrei funktioniert. Im Fehlerfall muss das Produkt sofort
ausgeschaltet werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
Ein Fehlverhalten ist gegeben, wenn:
» sichtbare Beschädigungen am Produkt auftreten
» das Produkt nicht einwandfrei funktioniert oder flackert
» eine Überhitzung zu erkennen ist bzw. das Band verbrannt riecht
• Mechanische Belastungen der LED-Lichtlinie sind zu vermeiden!
• Einen sicheren Betriebszustand ermöglicht nur die elektrische Parallelschaltung. Von der elektrischen Reihen-
schaltung der LED-Module wird ausdrücklich abgeraten. Unsymmetrische Spannungsfälle können zu einer star-
ken Überlastung und Zerstörung einzelner Module führen.
• Auf die Dimensionierung der Stromversorgung ist zu achten! Dimmen ist nur mittels PWM-Verfahren möglich.
• Die Leuchte darf nicht auf bzw. in der Nähe von heißen Gegenständen/Oberflächen montiert werden.
7. REINIGUNG
Die Reinigung der LED-Lichtlinie ist mit einem weichen, feuchten Tuch durchzuführen. Im Falle gröberer Ver-
schmutzungen kann auch ein handelsübliches Reinigungsmittel ohne scheuernde Elemente verwendet werden.

8. ZUBEHÖR
40100107 AQUALUC mini Halteprofil aus PC-Kunststo, mit Klebeband, UV-stabil, 1 m
40100108 AQUALUC mini Halteprofil aus PC-Kunststo, mit Klebeband, UV-stabil, 2 m
30033009 Hitzebeständiges Doppelklebeband, 33 m x 9 mm
63500030 Konstruktionsklebsto,
einkomponentig, festelastisch, weiß, Kartusche 290 ml
66313203 M8-Kupplung Edelstahl, 2-polig,
schraubbar, angespritzt an Kabel oval, 2x 0,5 mm², 35 cm Leitungslänge
66313230 M8-Kupplung Edelstahl, 2-polig,
schraubbar, angespritzt an Kabel oval, 2x 0,5 mm², 300 cm Leitungslänge
66313403 M8-Kupplung Edelstahl, 4-polig,
schraubbar, angespritzt an Kabel oval, 1x 0,5 + 3x 0,34 mm², 35 cm Leitungslänge
66313430 M8-Kupplung Edelstahl, 4-polig,
schraubbar, angespritzt an Kabel oval, 1x 0,5 + 3x 0,34 mm², 300 cm Leitungslänge
40100300 AQUALUC mini Endkappen-Set, mit PU Spritze und 10 Endkappen
40100113 AQUALUC mini Endkappe, 10 Stück
9. ENTSORGUNG
Wenn das Gebrauchsende der LED-Lichtlinie erreicht ist, trennen Sie das Band bitte vom Netz und entsorgen
es nach den in Ihrem Land geltenden Umweltvorschriften. Elektro- und Elektronikabfälle dürfen nicht mit dem
normalen Hausmüll entsorgt werden! Bei Fragen zur Entsorgung setzen Sie sich bitte mit Ihrer kommunalen
Entsorgungsstelle in Verbindung.
Änderungen vorbehalten
STAND 08|2018
© JOSEF BARTHELME GMBH & CO. KG
Oedenberger Straße 149 | 90491 Nürnberg | Germany
T [phone] F [phone] E [email protected]
BARTHELME.DE
V|180802|ONI|DE|EN

Thank you for choosing this high-quality product from Barthelme!
AQUALUC
mini –
INSTRUCTIONS FOR INSTALLATION
AND OPERATION
1. GENERAL INFORMATION FOR INTENDED USE
Please read these instructions carefully prior to installation and initial operation of the LED lightline
and keep in a safe place. Should you pass this LED lightline on to a third party, please also include these
instructions.
This product is a high quality flexible LED-luminaire with protection class IP67/68. Amongst other things,
it is resistant against fuel, acid, solvent, salt, humidity and abrasion. The high quantity of copper in the
circuit paths, the current limiter and the thermal conductive coating ensure high quality and a long lifetime.
The AQUALUC mini is only to be used for lighting purposes and may not be changed or modified in any way
which is not described in these instructions. Non-observance of these instructions may inhibit the correct
functionality or cause damage to the product. In this case we do not assume any liability.
ATTENTION
The minimum bending radius of the AQUALUC mini is 5 cm.
The minimum bending radius may not be exceeded and the lightline may not be bent,
otherwise the AQUALUC mini could be damaged!
Please observe the bending DIRECTION of the lightline (see illustration 2).
Any warranty will be void in case of non-compliance.
MADE IN
GERMANY.

2. SAFETY ADVICE
The safety advice and all other information in these instructions must be followed.
This symbol is used in the instructions when danger from electric shock exists.
This symbol indicates general risks or important information which must be adhered to.
The arrow symbol is used when special information or tips are given.
RISK OF EXPLOSION
DO NOT USE THE PRODUCT IN AREAS OR AMBIENT CONDITIONS IN WHICH
EXPLOSIVE OR COMBUSTIBLE GASES, FUMES OR DUST ARE PRESENT. THERE
IS A RISK OF EXPLOSION AND FIRE.
» Do not install and operate in explosive or fire endangered areas.
WARNING
ELECTRICAL VOLTAGE!
IMPROPER AND UNPROFESSIONAL PROCEDURE DURING CONNECTION OF THE
LED LIGHT LINE IS LIFE-THREATENING.
» The installation of the LED light line may only be performed by a certified electrician.
All connections must be disconnected and secured against being inadvertently switched
back on!
» Ensure that no electrical lines are behind planned drilling areas.
» The LED light line may not be disassembled, modified or changed in any way.
» When the LED light line is damaged or not functioning correctly then it should not con-
tinue to be operated and must be removed from the power supply. Have the light line
inspected by a qualified technician.
DANGER
RISK OF INJURY, RISK OF BLINDING
THE LED LIGHT LINE LUMINATES VERY BRIGHTLY. LOOKING INTO THE LIGHT
SOURCE CAN DAMAGE THE EYES.
» Never look directly or with optical instruments into the light of the LED light line.

AQUALUC MINI
In commercial institutions it is necessary to observe the accident prevention regulations of
the trade association for electrical systems and equipment.
» The operation of the LED light line is only permitted with a suitable controller/power supply.
» Observe the permitted voltage in der chapter „5. Technical Data”.
EXCLUSION OF LIABILITY
Damage to the product, which is caused by non-observance of these instructions, voids any
warranty claims and guarantees. Barthelme will not be liable for any consequential damages
which may occur.
The same is valid for any material damages or personal harm which may occur as a result of
improper handling and non-observance of the safety precautions.
5. TECHNICAL DATA [EXTRACT]
3. DELIVERY/SCOPE OF DELIVERY
After receipt of the goods please check whether the delivery is complete and whether the items are intact.
The delivery consists of one reel AQUALUC
mini including a connection cable.
Detailed technical information can be found in the relevant data sheet at www.barthelme.de
* NOTE: The AQUALUC mini High Brightness may not be installed fully enclosed (e.g. coves, styropor, wooden slots etc.) otherwise the product could be dama-
ged by a possible heat accumulation. No warranty claims can be made in this case.
4. AREA OF APPLICATION
Examples for applications of the AQUALUC mini:
• accent illumination
• architectural illumination
• shipbuilding
• stairway illumination
• trade fair lighting
• illumination for outdoor, wellness, spa and pool areas
• backlight for illumination of letters
• llumination for bars, and many more
STANDARD BRIGHT HIGH BRIGHTNESS* RGB
CLEAR FROSTED CLEAR FROSTED CLEAR FROSTED CLEAR FROSTED
24 V DC operating voltage
Outdoor IP67/68 protection class
5.3 W/m 8.0 W/m 17.3 W/m 9.6 W/m typical power
2,800 K
3,200 K
4,300 K
6,500 K
2,700 K
3,100 K
4,200 K
6,000 K
2,800 K
3,200 K
4,300 K
6,500 K
2,700 K
3,100 K
4,200 K
6,000 K
2,800 K
3,200 K
4,300 K
6,500 K
2,700 K
3,100 K
4,200 K
6,000 K
RGB colour temperatures
12 mm 8 mm 12 mm 25 mm LED pitch
Available in customised lengths dimension length
10.5 x 5 mm dimension width x height

6. INSTALLATION AND COMMISSIONING
6.1 ASSEMBLY AND PROCESSING INSTRUCTIONS
• The processing temperature
range of the AQUALUC mini is between 15°C and 35°C. Tem-
peratures below this can negatively influence the flexibility of the lightline and can result in
damage. If the AQUALUC mini was previously exposed to lower or higher temperatures, then
it must be slowly
brought into the processing temperature range.
•
Please note that the AQUALUC mini can marginally expand or contract with
changes in
temperature
at the installation location. This is not a defect in the product but a normal
physical process. Specifically, this means that there is a linear thermal
expansion of
approx. 1 mm per meter and 15 °C change in temperature. This extra expansion gap should
always be taken into consideration prior to installation.
•
To avoid damaging the AQUALUC mini, especially during
unrolling or mounting, it is import-
ant that two people
install the product. This is especially valid for a length of one meter
(1 m) or more. Care should be taken that the product does not sag otherwise irrevocable
damage can occur (see illustration 1). Furthermore, the encapsulation of the product may
not be damaged otherwise a sucient protection of the LED lightline cannot be ensured.
It is important to never exceed the minimum bending radius!
• The minimum bending radius
of the AQUALUC mini is 5 cm. The minimum bending radius
may not be exceeded and the lightline may not be bent, otherwise the AQUALUC mini could
be damaged (see illustration 2).
The LED lightline has been tested for a maximum of 5 days in continuous underwater use. For
longer periods of underwater use we recommend our AQUALUC S:OLID underwater light line.
For more information, visit
www.barthelme.de
The product is suitable for
installation on the floor, wall or ceiling - indoors and outdoors. Make
sure that the product is mounted on a clean, flat and stable surface.
Depending on the surface and the application, the installation can be performed with the
mounting profile
(Art. 4010010x), with thermal conductive double-sided
adhesive tape (Art.
30033009) or with construction adhesive (Art. 63500030).
Separate the mains voltage and power supply voltage of the power supply unit before ins-
tallation and connection!
The electrical connection may only be conducted by a trained electrician who has knowledge
of the applicable regulations!
Switch o the automated circuit breakers and unscrew the fuse. Also switch o the ground fault
circuit interrupter so that the mains supply line is separated from the mains voltage. Secure
the ground fault circuit interrupter so that it can’t inadvertently be switched on - either with a
lock or with a warning sign.
Subsequently ensure that there is no voltage in the line with an appropriate voltage tester (e.g.
digital multi-meter).
A correctly dimensioned power supply unit and controller (extended functions) are required
for the operation of the LED light line.
For this see: Recommended controllers for the operation of the LED light line

If you use adhesive tape
, please ensure that the surface to be taped is dry, even, and clean
(no fat, oil, silicone and dust particles). To achieve best adhesion, the surface of the AQUALUC
mini should also be clean (if necessary clean the surface of the LED lightline with a soft,
slightly damp cloth. To remove more severe stains use a standard cleansing material
without abrasive elements).
Fix the tape on the bottom side of the AQUALUC mini or on the mounting surface and press
the LED lightline firmly. The contact pressure should not exceed 10-15 N/cm
2
, otherwise the
LEDs or the electronic parts of the AQUALUC mini could be damaged.
If you select the construction adhesive then it is important to ensure an even and slight
wave form distribution. The amount of adhesive used should be relative to the size of the
required adhesive surface.
• Individual length adjustment (optional):
To shorten the AQUALUC mini, the lightline may only be cut in a 90° angle, on the mar-
ked points (dashed line with scissors symbol), with a pair of scissors or cutting knife (see
illustration 3).
ATTENTION:
in this case the AQUALUC mini loses its IP-rating IP67/68! To protect the open
end against moisture, you will need to seal it with the aid of the AQUALUC mini
end cap
set
(Art. 40100300). To do this, place the end cap on a flat surface with the opening fa-
cing upward. Drizzle two drops of PU from the syringe into the end cap. Held vertically,
the open end of the AQUALUC mini should then be firmly pushed downward into the end
cap for at least 10 seconds. Displaced air and possible fluid may escape from the side of
the end cap. The PU requires approx. 8 hours to firmly set. Only after this time may the
AQUALUC mini be further processed. A restoration of the IP-rating IP67/68 cannot be gua-
ranteed as this depends on the care and accuracy during the sealing process!
ILLUSTRATION 1:
PLEASE NOTE BEFORE INSTALLATION
The product should always be installed by two people in order to avoid a sagging of the
LED light line.

ILLUSTRATION 3:
CORRECTLY SHORTENING THE AQUALUC
mini
ILLUSTRATION 2:
BENDING RADIUS AQUALUC
mini ›= 50 mm
bending radius
›= 50 mm
bending radius
›= 50 mm
10.5 mm
5 mm
bending direction LED lightline

6.2 CONNECTION / COMMISSIONING
• Following the mechanical installation of the AQUALUC mini it may now be connected and put into operation.
• Only a qualified electrician, who is familiar with the applicable standards and guidelines, is permitted to per
-
form the electrical connection. Ensure that none of the devices are energized during the initial operation!
• To operate the AQUALUC mini, a power supply unit suitable for the specifications of the lightline is required. If
applicable, a control unit (for dimming of single colours or colour change/dimming of RGB), may be required. We
recommend, for example, the controller CHROMOFLEX Pro Controller 66000041 (white) and 66000043 (RGB).
• The AQUALUC mini is designed for 24 V DC operation. Non-observance or operation with a dierent voltage can
damage the lightline. In this case we do not assume any liability.
• Connect both output terminals of the power supply with the input terminal of the controller (if you do not use the
white tone dimming function, connect the output terminals directly to the connection cable of the strip).
• Now connect the cable of the AQUALUC mini to the terminals on the marked output side of the controller (see
also the controller manual).
Wire allocation single colour: white: +24 V DC / grey: 0 V
Wire allocation RGB: white: +24 V DC / red: 0 V / green: 0 V / blue: 0 V
• The product is ready for operation once the power supply unit has been connected to 230 V AC.
• If you connect more than one AQUALUC mini to a power supply/controller, make sure that the power supply unit
and the controller can provide sucient power.
• Please pay attention to the polarity! With an incorrect polarity, there will be no light emission and the LED module
may be damaged!
• Operate the product only if it functions properly. In case of malfunction, switch the product o immediately and
operate it again only after a qualified electrician has verified the functionality.
A malfunction can be deemed when:
» damage to the product is visible
» the product does not function properly or it flickers
» overheating is visible or the lightline smells burnt
• Avoid mechanical pressure on the LED lightlines!
• Only a parallel connection provides a safe operating state. We explicitly advise against a series connection of the
LED modules. Asymmetric voltage drops may cause a severe overloading and destruction of single modules.
• Please pay attention to the dimensioning of the power supply! Dimming is only possible with the PWM method.
• Do not install the luminaire on or next to hot items/surfaces.
7. CLEANING
Clean the LED lightline with a soft, slightly damp cloth. To remove more severe stains use a standard cleansing
material
without abrasive elements.

8. ACCESSORIES
40100107 AQUALUC mini polycarbonate plastic support profile with adhesive tape, UV resistant, 1 m
40100108 AQUALUC mini polycarbonate plastic support profile with adhesive tape, UV resistant, 2 m
30033009 Heat resistant double-sided tape, with excellent adhesive properties, 33 m x 9 mm
63500030 Construction adhesive,
one component, firm-elastic, white, cartridge 290 ml
66313203 M8 connection cable stainless steel, 2 pole,
screwable, molded on cable with cross section 2x 0.5 mm², 35 cm cable length
66313230 M8 connection cable stainless steel, 2 pole,
screwable, molded on cable with cross section 2x 0.5 mm², 300 cm cable length
66313403 M8 connection cable stainless steel, 4 pole,
screwable, molded on cable with cross section 1x 0.5 mm² + 3x 0.34 mm², 35 cm cable
66313430 M8 connection cable stainless steel, 4 pole,
screwable, molded on cable with cross section 1x 0.5 mm
² + 3x 0.34 mm ² , 300 cm cable length
40100300 AQUALUC mini end cap set, with PU syringe and 10 end caps
40100113 AQUALUC mini end caps, 10 pieces
9. DISPOSAL
If the LED lightline can no longer be used, disconnect it from the power supply and dispose of it according to the
environmental regulations of your country. Electronic and electrical waste may not be disposed of in the household
rubbish. If you have any questions regarding the disposal, please contact your local waste management company.
Änderungen vorbehalten
VERSION 08|2018
© JOSEF BARTHELME GMBH & CO. KG
Oedenberger Straße 149 | 90491 Nürnberg | Germany
T [phone] F [phone] E [email protected]
BARTHELME.DE
V|180802|ONI|DE|EN
