Baxi Power HT Series User manual

0085
Caldaie a terra a gas a condensazione
manuale per l’uso destinato all’utente ed all’installatore
Brennwert-Gaskessel
Gebrauchsanleitung für den Verbraucher und den Installateur
Floor standing condensing gas boilers
Installation, operation and maintenance Manual
DE AT
IT
EN

2910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
Gentile Cliente,
la nostra Azienda ritiene che la Sua nuova caldaia soddisferà tutte le Sue esigenze.
L’acquisto di un prodotto BAXI garantisce quanto Lei si aspetta: un buon funzionamento
ed un uso semplice e razionale.
Quello che Le chiediamo è di non mettere da parte queste istruzioni senza averle prima
lette: esse contengono informazioni utili per una corretta ed efciente gestione della Sua
caldaia.
ATTENZIONE
Questo apparecchio
può essere installato e funzionare solo in locali
permanentemente ventilati
secondo le Norme UNI 7129 e 7131
BAXI S.p.A., tra i leader in Europa nella produzione di caldaie e sistemi per il riscaldamento ad alta tecnologia, è certi-
cata da CSQ per i sistemi di gestione per la qualità (ISO 9001) per l’ambiente (ISO 14001) e per la salute e sicurezza
(OHSAS 18001). Questo attesta che BAXI S.p.A. riconosce come propri obiettivi strategici la salvaguardia dell’ambiente,
l’afdabilità e la qualità dei propri prodotti, la salute e sicurezza dei propri dipendenti.
L’azienda attraverso la propria organizzazione è costantemente impegnata a implementare e migliorare tali aspetti a
favore della soddisfazione dei propri clienti.
0085
Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla
portata dei bambini in quanto potenziali fonti di pericolo.
BAXI S.p.A. dichiara che questi modelli di caldaie sono dotati di marcatura CE confor-
memente ai requisiti essenziali delle seguenti Direttive:
- Direttiva gas 2009/142/CE
- Direttiva Rendimenti 92/42/CEE
- Direttiva Compatibilità Elettromagnetica 2004/108/CE
- Direttiva bassa tensione 2006/95/CE

3910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
1. Avvertenze prima dell’installazione 4
2. Avvertenze prima della messa in funzione 4
3. Messa in funzione della caldaia 5
4. Riempimento impianto 11
5. Spegnimento della caldaia 11
6. Arresto prolungato dell’impianto. Protezione al gelo 11
7. Istruzioni per l’ordinaria manutenzione e cambio gas 11
8. Avvertenze generali 12
9. Avvertenze prima dell’installazione 12
10. Installazione e dimensioni caldaia 13
11. Allacciamento alla canna fumaria 16
12. Allacciamento elettrico 19
13. Regolazione delle valvole gas e cambio gas 26
14. Impostazione dei parametri di caldaia 30
15. Dispositivi di regolazione e sicurezza 31
16. Posizionamento elettrodo di accensione e rivelazione di amma 32
17. Verica dei parametri di combustione 32
18. Attivazione funzione spazzacamino 33
19. Manutenzione annuale 33
20. Schema funzionale circuiti 34
21. Schema collegamento connettori 35-36
22. Caratteristiche tecniche 37
INDICE
ISTRUZIONI DESTINATE ALL’UTENTE
ISTRUZIONI DESTINATE ALL’INSTALLATORE

4910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
Questa caldaia serve a riscaldare l’acqua ad una temperatura inferiore a quella di ebollizione a pressione at-
mosferica. Essa deve essere allacciata ad un impianto di riscaldamento compatibilmente alle sue prestazioni
ed alla sua potenza. Prima di far allacciare la caldaia da personale professionalmente qualicato, secondo il
DM 22 gennaio 2008, n.37, far effettuare:
a) Una verica che la caldaia sia predisposta per il funzionamento con il tipo di gas disponibile. Questo è
rilevabile dalla scritta sull’imballo e dalla targa presente sull’apparecchio.
b) Un controllo che il camino abbia un tiraggio adeguato, non presenti strozzature e non siano inseriti nella
canna fumaria scarichi di altri apparecchi, salvo che questa non sia realizzata per servire più utenze secondo
le speciche Norme e prescrizioni vigenti.
c) Un controllo che, nel caso di raccordi su canne fumarie preesistenti, queste siano state perfettamente pulite
poiché le scorie, staccandosi dalle pareti durante il funzionamento, potrebbero occludere il passaggio dei
fumi.
d) Risulta inoltre indispensabile, al ne di preservare il corretto funzionamento e la garanzia dell’apparecchio,
seguire le seguenti precauzioni:
1. Circuito di riscaldamento
1.1.impianto nuovo
Prima di procedere all’installazione della caldaia l’impianto deve essere opportunamente pulito allo scopo
di eliminare residui di lettature, saldature ed eventuali solventi utilizzando prodotti idonei disponibili
nel mercato non acidi e non alcalini, che non attacchino i metalli, le parti in plastica e gomma. I prodotti
raccomandati per la pulizia sono:
SENTINEL X300 o X400 e FERNOX Rigeneratore per impianti di riscaldamento. Per l’utilizzo di questi
prodotti seguire attentamente le istruzioni fornite con i prodotti stessi.
1.2.impianto esistente:
Prima di procedere all’installazione della caldaia l’impianto deve essere completamente svuotato ed
opportunamente pulito da fanghi e contaminanti utilizzando prodotti idonei disponibili nel mercato citati
al punto 1.1.
Per la protezione dell’impianto dall’incrostazioni è necessario l’utilizzo di prodotti inibitori quali SENTINEL
X100 e FERNOX Protettivo per impianti di riscaldamento. Per l’utilizzo di questi prodotti seguire
attentamente le istruzioni fornite con i prodotti stessi.
Ricordiamo che la presenza di depositi nell’impianto di riscaldamento comporta dei problemi funzionali
alla caldaia (es. surriscaldamento e rumorosità dello scambiatore).
La mancata osservazione di queste avvertenze comporta il decadimento della garanzia
dell’apparecchio.
1. AVVERTENZE PRIMA DELL’INSTALLAZIONE
La prima accensione deve essere effettuata dal Servizio di Assistenza Tecnica autorizzato che dovrà veri-
care:
a) Che i dati di targa siano rispondenti a quelli delle reti di alimentazione (elettrica, idrica, gas).
b) Che l’installazione sia conforme alle normative vigenti.
c) Che sia stato effettuato regolarmente il collegamento elettrico alla rete più terra.
I nominativi dei Centri di Assistenza Tecnica autorizzati sono rilevabili dal foglio allegato.
Il mancato rispetto di quanto sopra comporta il decadimento della garanzia.
L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali
o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto
beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o
di istruzioni riguardanti l’uso dell’apparecchio.
2. AVVERTENZE PRIMA DELLA MESSA IN FUNZIONE

5910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
020503_1100
Figura 1
IMPORTANTE: Le istruzioni riportate in questo manuale, riguardanti il funzionamento in sanitario, sono
da prendere in considerazione solamente se l’apparecchio è stato collegato ad un sistema per la pro-
duzione di acqua calda sanitaria.
Procedere come di seguito descritto per le corrette operazioni di accensione:
1) alimentare la caldaia elettricamente;
2) aprire il rubinetto del gas;
3) seguire le indicazioni di seguito riportate riguardanti le regolazioni da effettuare sul pannello comandi della
caldaia.
3. MESSA IN FUNZIONE DELLA CALDAIA
LEGENDA TASTI LEGENDA SIMBOLI SUL DISPLAY
Tasto impostazione modalità riscaldamento
Tasto visualizzazione informazioni
Tasto regolazione parametri (incremento valore)
Tasto regolazione parametri (decremento valore)
Tasto accesso e scorrimento programmi
Tasto accesso e scorrimento programmi
Tasto di reset (riarmo)
Tasto regolazione temperatura acqua sanitario
Tasto regolazione temperatura acqua di riscal-
damento
Tasto funzionamento sanitario on/off
Display SECONDARIO
Presenza amma (bruciatore acceso)
Temperatura esterna
Standby (spento)
Funzionamento in manuale alla temperatura
ridotta
Funzionamento in manuale alla temperatura
massima impostata
Funzionamento automatico
Funzionamento in riscaldamento
Funzionamento in sanitario
Presenza anomalia resettabile
Display PRINCIPALE

6910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
• Funzionamento automatico. Il funzionamento della caldaia è subordinato al programma
orario come descritto nel paragrafo 3-5.1: “Programma orario giornaliero del funzionamento
in riscaldamento”;
• funzionamento in manuale alla temperatura massima impostata. La caldaia accende
indipendentemente dal programma orario impostato.La temperatura di funzionamento è quella
impostata mediante il tasto (paragrafo 3-3 : “Regolazione della temperatura massima di
riscaldamento”);
• funzionamento in manuale alla temperatura ridotta. La temperatura di funzionamento è
quella impostata nel paragrafo 3-6:“regolazione della temperatura ridotta di riscaldamento”.
Il passaggio manuale dalle posizioni a) e b) alla posizione c) comporta lo spegnimento del
bruciatore e l’arresto della pompa dopo il tempo di postcircolazione (il valore impostato dalla
fabbrica è di 3 minuti).
• standby. La caldaia non funziona in modalità di riscaldamento, rimane abilitata la funzione
antigelo.
(1) Tasto funzionamento in sanitario on/off. Premendo questo tasto è possibile attivare o disabilitare
questa funzione la quale è identicata dalla visualizzazione, sul display, di due trattini neri sotto al
simbolo .
(4) Tasto di Reset. In caso d’anomalia, di cui al paragrafo 3-8 “Segnalazioni d’anomalia e riarmo della
caldaia”, è possibile ripristinare il funzionamento dell’apparecchio premendo questo tasto per almeno
due secondi.
In caso venga premuto questo tasto quando non è presente un’anomalia, sul display compare la
segnalazione “E153”, è necessario premere nuovamente questo tasto (per almeno due secondi) per
ripristinare il funzionamento.

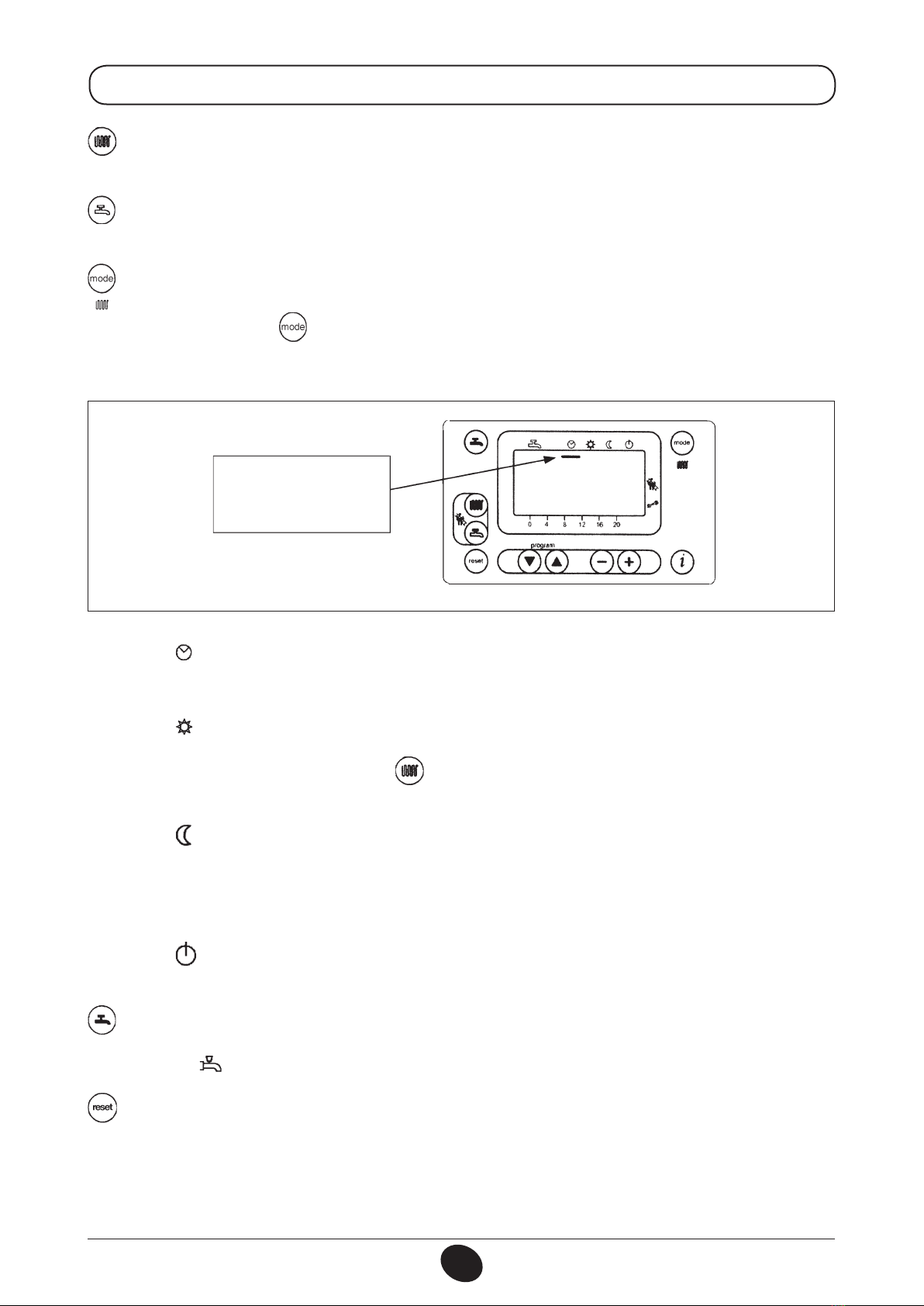

Figura 2
Trattino
“Modalità automatica”
attiva
(2) Tasto impostazione temperatura riscaldamento. Premendo questo tasto è possibile impostare
la temperatura di mandata dell’acqua in riscaldamento come descritto al paragrafo 3-3.
(3) Tasto impostazione temperatura acqua sanitaria. Premendo questo tasto è possibile impostare
la temperatura dell’acqua sanitaria come descritto al paragrafo 3-4.
(10) Tasto di funzionamento in modalità riscaldamento.
Premendo il tasto è possibile attivare quattro modalità di funzionamento della caldaia in
riscaldamento; queste modalità sono identicate dalla visualizzazione, sul display, di un trattino nero
sotto al simbolo corrispondente come di seguito descritto:
3.1 DESCRIZIONE TASTI

7910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE

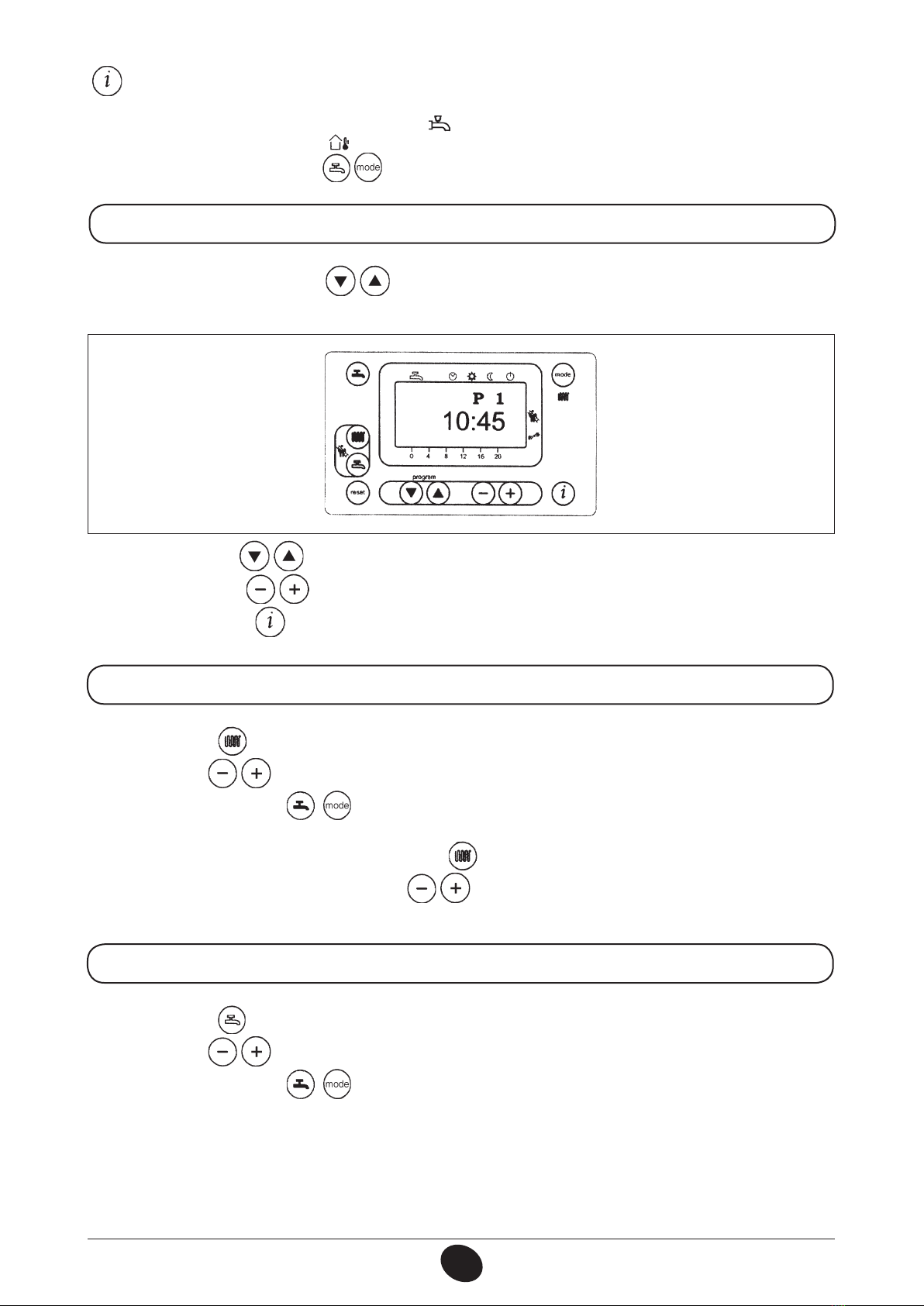

•Premere uno dei due tasti per entrare nella funzione di programmazione;
sul display appare la lettera P seguita da un numero (linea di programma);
•agire sui tasti no alla comparsa della scritta P1 relativa all’ora da impostare;
•premere i tasti per regolare l’ora, sul display la lettera P inizierà a lampeggiare;
•premere il tasto per memorizzare e terminare la programmazione;
020503_0700
Figura 3
3.2 IMPOSTAZIONE ORA
- Premere il tasto (2- gura 1) per impostare la temperatura dell’acqua di riscaldamento;
- premere i tasti per impostare la temperatura desiderata;
- premere uno dei due tasti (1 o 10 - gura 1) per memorizzare e ritornare al menù principale.
N.b – Con sonda esterna collegata, mediante il tasto (2 – gura 1) è possibile effettuare la traslazione della
curva di riscaldamento. Premere i tasti per diminuire o aumentare la temperatura ambiente
del locale da riscaldare.
3.3 REGOLAZIONE DELLA TEMPERATURA MASSIMA DI RISCALDAMENTO
- Premere il tasto (3- gura 1) per impostare la temperatura massima dell’acqua sanitaria;
- premere i tasti per impostare la temperatura desiderata;
- premere uno dei due tasti (1 o 10 - gura 1) per memorizzare e ritornare al menù principale.
3.4 REGOLAZIONE DELLA TEMPERATURA DELL’ACQUA IN SANITARIO
(9) Tasto informazioni. Premendo in sequenza questo tasto è possibile visualizzare le seguenti
informazioni :
- temperatura (°C) dell’acqua in sanitario ( );
-temperatura (°C) esterna ( ); funziona solo con sonda esterna collegata.
Premere uno dei due tasti per uscire e ritornare al menù principale.

8910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
- Premere uno dei due tasti per entrare nella funzione di programmazione;
a) agire su questi tasti no alla comparsa della scritta P11 relativa all’ora d’inizio programma;
b) premere i tasti per regolare l’ora;
-premere il tasto , sul display appare la scritta P12 relativa all’ora di ne programma;
- ripetere le operazioni descritte nei punti ae bno al terzo e ultimo ciclo (linea di programma P16);
- premere il tasto per memorizzare e terminare la programmazione.
3.5 IMPOSTAZIONE DEL PROGRAMMA GIORNALIERO DEL FUNZIONAMENTO IN RISCALDAMENTO E SANITARIO
3.5.1 Programma orario giornaliero del funzionamento in riscaldamento
3.5.2 Programma orario giornaliero del funzionamento in sanitario con bollitore
-Allo stato di fornitura dell’apparecchio il funzionamento in sanitario è sempre abilitato, mentre risulta disa-
bilitata la funzione di programmazione sanitario.
L’abilitazione di tale programma è descritta nel capitolo 14 destinato all’installatore (parametro H91).
In caso di abilitazione effettuare l’impostazione delle righe di programma da 31 a 36 come descritto al pa-
ragrafo 3-5.1.
3.6 REGOLAZIONE DELLA TEMPERATURA RIDOTTA DI RISCALDAMENTO
-premere uno dei due tasti per entrare nella funzione di programmazione;
-agire sugli stessi no alla comparsa della scritta P5 relativa alla temperatura da impostare;
- premere i tasti per regolare la temperatura desiderata.
Tale funzionamento risulta attivo quando è attivata la modalità di funzionamento in riscaldamento ridotto o
quando il programma giornaliero non richiede calore.
N.B – Con sonda esterna collegata è possibile impostare, mediante il parametro P5, la minima tempe-
ratura ambiente del locale da riscaldare.

9910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
N°
parametro
Descrizione parametro Valore di
fabbrica
Range
P1 Impostazione ora del giorno ———- 0…23:59
P5 Impostazione temperatura ridotta in riscaldamento (°C) 25 25..80
P11 Inizio prima fase programma giornaliero riscaldamento automatico 6:00 00:00…24:00
P12 Fine prima fase programma giornaliero riscaldamento automatico 22:00 00:00…24:00
P13 Inizio seconda fase programma giornaliero riscaldamento automatico 0:00 00:00…24:00
P14 Fine seconda fase programma giornaliero riscaldamento automatico 0:00 00:00…24:00
P15 Inizio terza fase programma giornaliero riscaldamento automatico 0:00 00:00…24:00
P16 Fine terza fase programma giornaliero riscaldamento automatico 0:00 00:00…24:00
*P31 Inizio prima fase programma giornaliero sanitario (*) 0:00 00:00…24:00
*P32 Fine prima fase programma giornaliero sanitario (*) 24:00 00:00…24:00
*P33 Inizio seconda fase programma giornaliero sanitario (*) 0:00 00:00…24:00
*P34 Fine seconda fase programma giornaliero sanitario (*) 0:00 00:00…24:00
*P35 Inizio terza fase programma giornaliero sanitario (*) 0:00 00:00…24:00
*P36 Fine terza fase programma giornaliero sanitario (*) 0:00 00:00…24:00
P45
Reset programmi giornalieri del riscaldamento e del sanitario (valori di fabbrica).
Premere contemporaneamente per circa 3 secondi i tasti - + , sul display compare il
numero 1. Confermare premendo uno dei due tasti
0 0...1
*I parametri da P31 a P36 sono visualizzabili solo se è stata abilitata la programmazione sanitario descritta
nel capitolo 14 destinato all’installatore (parametro H91).
3.7 TABELLA PARAMETRI IMPOSTABILI DALL’UTENTE
In caso d’anomalia sul display viene vi-
sualizzato un codice di segnalazione lam-
peggiante.
Sul display principale (gura 1 a) compa-
iono le segnalazioni di anomalia assieme
al simbolo (gura 4).
Il riarmo è possibile mediante il pulsante di
reset il quale deve essere premuto per
almeno due secondi.
020503_0500
Figura 4
020503_0600
Figura 4.1
Sul display secondario (gura 1 b) com-
paiono le segnalazioni di anomalia e l’ora
che si alternano lampeggiando (gura 4.1).
Non è possibile resettare le segnalazioni
di anomalia che compaiono sul display
secondario in quanto deve essere prima
rimossa la causa che ne ha provocato la
segnalazione.
3.8 SEGNALAZIONI D’ANOMALIA E RIARMO DELLA CALDAIA

10 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
Tutte le anomalie sono visualizzate in ordine d’importanza; se dovessero presentarsi contemporaneamente
più anomalie, la prima ad essere visualizzata è quella con maggiore priorità. Dopo aver rimosso la causa della
prima anomalia sarà visualizzata la seconda e così via.
In caso una determinata anomalia si presenti con frequenza rivolgersi al Servizio di Assistenza Tecnica auto-
rizzato.
Codice
anomalia descrizione anomalia intervento
E10 Sensore sonda esterna guasto Chiamare il centro di assistenza tecnica autorizzato.
E20 sensore ntc di mandata guasto Chiamare il centro di assistenza tecnica autorizzato.
E40
sonda NTC ritorno riscaldamento
guasta Chiamare il centro di assistenza tecnica autorizzato.
E50 sensore ntc sanitario guasto Chiamare il centro di assistenza tecnica autorizzato.
E110
Intervento termostato di sicurezza
o fumi o sonda temperatura ritorno
riscaldamento
Premere il tasto di reset (circa 2 secondi). In caso d’intervento ripetuto di questo
dispositivo, chiamare il centro di assistenza tecnica autorizzato.
E111 Temperatura mandata superiore
a 95°C
In caso di intervento ripetuto chiamare il centro di assistenza tecnica autorizzato.
E128
perdita amma durante il
funzionamento (valore della
corrente di ionizzazione fuori
tolleranza)
Chiamare il centro di assistenza tecnica autorizzato.
E129 velocità minima ventilatore fuori
tolleranza Chiamare il centro di assistenza tecnica autorizzato.
E132 intervento termostato a
pavimento Chiamare il centro di assistenza tecnica autorizzato.
E133 mancanza gas Premere il tasto di reset (circa 2 secondi). Se l’anomalia persiste
chiamare il centro di assistenza tecnica autorizzato.
E151 errore interno scheda di caldaia
Premere il pulsante di reset se presente su display il simbolo , altrimenti
spegnere elettricamente la caldaia per un tempo di 10 secondi. Se l’anomalia
persiste, chiamare il centro di assistenza tecnica autorizzato.
Vericare il posizionamento degli elettrodi di accensione (capitolo 16).
E153 è stato premuto il tasto di reset
senza motivo
Ripremere il tasto una seconda volta (circa 2 secondi)
E154
Mancanza circolazione o flusso
invertito Chiamare il centro di assistenza tecnica autorizzato
E160 soglia velocità ventilatore non
raggiunta Chiamare il centro di assistenza tecnica autorizzato.
E164 mancato consenso
pressostato idraulico
Vericare che la pressione dell’impianto sia quella prescritta. Vedere capitolo
riempimento impianto. Se l’anomalia persiste, chiamare il centro di assistenza
tecnica autorizzato.
3.9 TABELLA RIASSUNTIVA SEGNALAZIONI E ANOMALIE

11 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
Per lo spegnimento della caldaia occorre togliere l’alimentazione elettrica dell’apparecchio.
IMPORTANTE: Vericare periodicamente che la pressione, letta sul manometro (1 - gura 17), ad impianto
freddo, sia di 1 - 1,5 bar. Nel caso sia inferiore agire sul rubinetto di caricamento impianto previsto dall’instal-
latore.
E’ consigliabile che l’apertura di tale rubinetto sia effettuata molto lentamente in modo da facilitare lo sato
dell’aria.
Se si dovessero vericare frequenti diminuzioni di pressione chiedere l’intervento del Servizio di Assistenza
Tecnica autorizzato.
NOTA. Si raccomanda di porre particolare cura nella fase di riempimento dell’impianto di riscaldamento. In
particolare aprire le valvole termostatiche eventualmente presenti nell’impianto, far afuire lentamente l’acqua al
ne di evitare formazione di aria all’interno del circuito primario nché non si raggiunge la pressione necessaria
al funzionamento. Inne eseguire lo sato degli eventuali elementi radianti all’interno dell’impianto. BAXI non
si assume alcuna responsabilità per danni derivati dalla presenza di bolle d’aria all’interno dello scambiatore
primario dovuta ad errata o approssimativa osservanza di quanto sopra indicato.
E’ buona norma evitare lo svuotamento dell’intero impianto di riscaldamento poiché ricambi d’acqua portano
anche ad inutili e dannosi depositi di calcare all’interno della caldaia e dei corpi scaldanti.
Se durante l’inverno l’impianto termico non dovesse essere utilizzato, e nel caso di pericolo di gelo, è consi-
gliabile miscelare l’acqua dell’impianto con idonee soluzioni anticongelanti destinate a tale uso specico (es.
glicole propilenico associato ad inibitori di incrostazioni e corrosioni).
La gestione elettronica della caldaia è provvista di una funzione “antigelo” che con temperatura di mandata
impianto inferiore ai 5 °C fa funzionare il bruciatore no al raggiungimento in mandata di un valore pari a 30
°C.
Tale funzione è operativa se:
* la caldaia è alimentata elettricamente;
* c’è gas;
* la pressione dell’impianto è quella prescritta;
* la caldaia non è in blocco.
Per garantire alla caldaia una perfetta efcienza funzionale e di sicurezza è necessario, alla ne di ogni sta-
gione, far ispezionare la caldaia dal Servizio di Assistenza Tecnica autorizzato (vedere DPR 26 Agosto 1993
n° 412).
Una manutenzione accurata è sempre motivo di risparmio nella gestione dell’impianto.
La pulizia esterna dell’apparecchio non deve essere effettuata con sostanze abrasive, aggressive e/o facilmente
inammabili (es. benzina alcoli, ecc.) e comunque dev’essere effettuata con l’apparecchio non in funzione
(vedi capitolo 5 spegnimento della caldaia).
Le caldaie possono funzionare sia a gas metano che a gas GPL.
Nel caso in cui si renda necessaria la trasformazione ci si dovrà rivolgere al Servizio di Assistenza Tecnica
autorizzato.
4. RIEMPIMENTO IMPIANTO
5. SPEGNIMENTO DELLA CALDAIA
6. ARRESTO PROLUNGATO DELL’IMPIANTO. PROTEZIONE AL GELO
7. ISTRUZIONI PER L’ORDINARIA MANUTENZIONE E CAMBIO GAS

12 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Questa caldaia serve a riscaldare l’acqua ad una temperatura inferiore a quella di ebollizione a pressione at-
mosferica. Essa deve essere allacciata ad un impianto di riscaldamento compatibilmente alle sue prestazioni
ed alla sua potenza.
IMPORTANTE: allo stato di fornitura la caldaia è priva dei seguenti componenti che devono essere
montati a cura dell’installatore:
• Vaso espansione;
• Valvola di sicurezza;
• Pompa di circolazione;
• Rubinetto di riempimento impianto.
Prima di collegare la caldaia è indispensabile effettuare:
a) Una verica che la caldaia sia predisposta per il funzionamento con il tipo di gas disponibile. Questo è
rilevabile dalla scritta sull’imballo e dalla targa presente sull’apparecchio.
b) Un controllo che il camino abbia un tiraggio adeguato, non presenti strozzature e non siano inseriti nella
canna fumaria scarichi di altri apparecchi, salvo che questa non sia realizzata per servire più utenze secondo
le speciche Norme e prescrizioni vigenti.
c) Un controllo che, nel caso di raccordi su canne fumarie preesistenti, queste siano state perfettamente pulite
poiché le scorie, staccandosi dalle pareti durante il funzionamento, potrebbero occludere il passaggio dei
fumi.
Le note ed istruzioni tecniche che seguono sono rivolte agli installatori per dar loro la possibilità di effettuare
una perfetta installazione. Le istruzioni riguardanti l’accensione e l’utilizzo della caldaia sono contenute nella
parte destinata all’utente.
Si fa presente che le Norme Italiane che regolano l’installazione, la manutenzione e la conduzione degli impianti
d’uso domestico a gas sono contenute nei seguenti documenti:
•NormeUNI-CIG7129,CEI64-8eDM12Aprile1996.
•Legge9gennaio1991n°10erelativoRegolamentod’AttuazioneDPR26Agosto1993n°412+DPR21
Dicembre 1999 n° 551.
•DisposizionideiVigilidelFuoco,dell’AziendadelgasedinspecieiRegolamentiComunali.
Inoltre, il tecnico installatore dev’essere abilitato all’installazione degli apparecchi per riscaldamento secondo
il DM 22 gennaio 2008, n.37.
Oltre a ciò va tenuto presente che:
•Lacaldaiadeveessereinstallatainunlocaleaeratoadibitoasalatermica.
•Lacaldaiapuòessereutilizzataconqualunquetipodipiastraconvettrice,radiatore,termoconvettore.Le
sezioni del circuito saranno, in ogni caso, calcolate secondo i normali metodi, tenendo conto della carat-
teristica portata-prevalenza della pompa d’impianto utilizzata.
•Lepartidell’imballo(sacchettiinplastica,polistiroloecc.)nondevonoesserelasciateallaportatadeibambini
in quanto potenziali fonti di pericolo.
•LaprimaaccensionedeveessereeffettuatadalServiziodiAssistenzaTecnicaautorizzato,rilevabiledal
foglio allegato.
• E’necessariochenellocaleincuièinstallatalacaldaiaafuiscal’ariarichiestadallaregolarecombustione
del gas consumato dall’apparecchio. Pertanto bisogna praticare delle aperture libere non ostruibili di almeno
6 cm2per ogni kW (860 kcal/h) di portata termica installata con un minimo di 100 cm2.
• Lacaldaiadeveavereuncollegamentodirettoacannafumariaefcienteperscaricareall’esternoiprodotti
della combustione. La sezione del collegamento fra caldaia e canna fumaria non deve essere minore di
quella dell’attacco dell’apparecchio. Il camino deve sempre essere in ottime condizioni e non deve presen-
tare aperture o crepe che possano determinare dispersioni di tiraggio.
Il mancato rispetto di quanto sopra comporta il decadimento della garanzia.
8. AVVERTENZE GENERALI
9. AVVERTENZE PRIMA DELL’INSTALLAZIONE

13 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

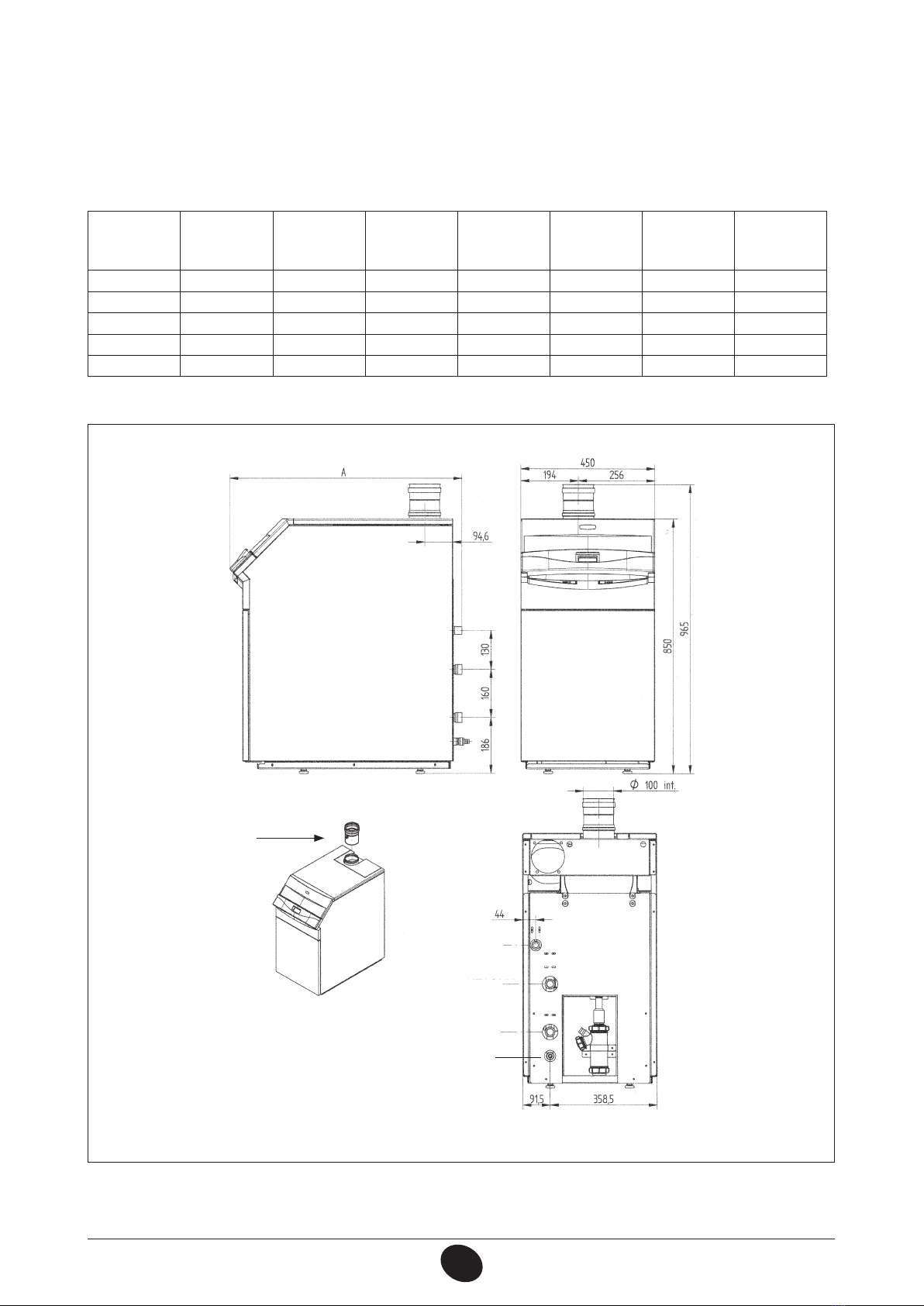

10. INSTALLAZIONE E DIMENSIONI CALDAIA
L’installazione va fatta tenendo presente l’agevole manutenzione (la porta anteriore deve aprirsi e si deve poter
accedere al posteriore caldaia).
Si consiglia la creazione di un basamento di fondo rialzato di 200 mm per agevolare lo scarico della condensa
fumi.
Per valutare il peso che la caldaia esercita sul pavimento si deve tener conto anche del peso dell’acqua
contenuta nello scambiatore (si veda tabella).
Agire sui piedini regolabili per compensare eventuali dislivelli del pavimento.
Eseguire la posa in opera dell’impianto partendo dalla posizione degli attacchi idrici e gas presenti nella parte
posteriore caldaia (dimensioni e attacchi sono riportati in tabella).
Consigliamo quanto segue:
• Installaresullamandata(MR)esulritorno(RR)delcircuitodiriscaldamentoduerubinettid’intercettazione
che permettono, in caso di interventi importanti, di operare senza dover svuotare tutto l’impianto di
riscaldamento.
• Collegareiltubodialimentazionegasdellacaldaiaallaretedidistribuzionedelgaspermezzodiuna
tubazione metallica inserendo un rubinetto di arresto a monte della caldaia stessa (obbligatorio).
• Inseriredeigiuntiatrepezzi,sianelcollegamentoidraulicocheinquellodelgasperagevolarelaseparazione
della caldaia dall’impianto.
• Inserireunseparatoreidraulico.
• Installareungruppodicaricamentoautomaticoperilriempimentodell’impianto.
Tali apparecchi sono privi di circolatore, vaso d’espansione e valvola di sicurezza; questi dispositivi
devono essere presenti nell’impianto e opportunamente dimensionati in funzione della portata termica
e della capacità dell’impianto stesso.
NOTA. Si raccomanda di porre particolare cura nella fase di riempimento dell’impianto di riscaldamento. In
particolare aprire le valvole termostatiche eventualmente presenti nell’impianto, far afuire lentamente l’acqua al
ne di evitare formazione di aria all’interno del circuito primario nché non si raggiunge la pressione necessaria
al funzionamento. Inne eseguire lo sato degli eventuali elementi radianti all’interno dell’impianto. BAXI non
si assume alcuna responsabilità per danni derivati dalla presenza di bolle d’aria all’interno dello scambiatore
primario dovuta ad errata o approssimativa osservanza di quanto sopra indicato.
Risulta inoltre indispensabile, al ne di preservare il corretto funzionamento e la garanzia dell’apparecchio,
seguire le seguenti precauzioni:
1. Circuito di riscaldamento
1.1.impianto nuovo
Prima di procedere all’installazione della caldaia l’impianto deve essere opportunamente pulito allo scopo
di eliminare residui di lettature, saldature ed eventuali solventi utilizzando prodotti idonei disponibili
nel mercato non acidi e non alcalini, che non attacchino i metalli, le parti in plastica e gomma. I prodotti
raccomandati per la pulizia sono:
SENTINEL X300 o X400 e FERNOX Rigeneratore per impianti di riscaldamento. Per l’utilizzo di questi
prodotti seguire attentamente le istruzioni fornite con i prodotti stessi.
1.2.impianto esistente:
Prima di procedere all’installazione della caldaia l’impianto deve essere completamente svuotato ed
opportunamente pulito da fanghi e contaminanti utilizzando prodotti idonei disponibili nel mercato citati
al punto 1.1.
Per la protezione dell’impianto dall’incrostazioni è necessario l’utilizzo di prodotti inibitori quali SENTINEL
X100 e FERNOX Protettivo per impianti di riscaldamento. Per l’utilizzo di questi prodotti seguire
attentamente le istruzioni fornite con i prodotti stessi.
Ricordiamo che la presenza di depositi nell’impianto di riscaldamento comporta dei problemi funzionali
alla caldaia (es. surriscaldamento e rumorosità dello scambiatore).
La mancata osservazione di queste avvertenze comporta il decadimento della garanzia
dell’apparecchio.

14 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Per il Mercato Italiano l’impianto deve essere provvisto delle sicurezze previste dalla Raccolta R (termostato
sicurezza, pressostato sicurezza, valvola intercettazione combustibile, ecc..)
Collegare il tubo di scarico condensa fumi ad un pozzetto di scarico assicurando una pendenza minima.
Lo svuotamento della caldaia viene effettuato utilizzando il rubinetto di scarico posto nella parte posteriore
della caldaia.
Figura 5
RR: ritorno impianto di riscaldamento
MR: mandata riscaldamento
GAS: entrata gas alla caldaia
SC: scarico condensa
inserire il raccordo fumi
e allacciare il connettore
al termostato fumi
CT_0806 / 0902_2501
SC
GAS
RR
MR
Modello
POWER HT..
Profondità
(mm)
A
Altezza
(mm)
Larghezza
(mm)
Attacco
Gas
Attacco
MR
Attacco
RR
Contenuto
d’acqua
( l )
1.850 801 850 450 G 3/4” G 1’’ G 1’’ 13,7
1.1000 871 850 450 G 1” G 1 1/4” G 1 1/4” 21
1.1150 1024 850 450 G 1” G 1 1/4” G 1 1/4” 23,3
1.1200 1024 850 450 G 1” G 1 1/4” G 1 1/4” 23,3
1.1500 1132 850 450 G 1” G 1 1/4” G 1 1/4” 25,3
Tabella 1

15 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Modello
POWER HT
Portata
acqua minima
l/h
Portata
acqua con ∆t=20°K
l/h
1.850 1900 3700
1.1000 2100 4300
1.1150 2300 4800
1.1200 2600 5200
1.1500 3300 6500
Vericare che la portata d’acqua non sia inferiore a quanto indicato
10.1 PERDITE DI CARICO SCAMBIATORI
Figura 6
SCARICO CONDENSA
Per la scelta del separatore
idraulico consultare quanto
dichiarato dal costruttore
dello stesso in funzione delle
portate idrauliche riportate
nella tabella sottostante
CT_0807 7 0902_2502

16 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

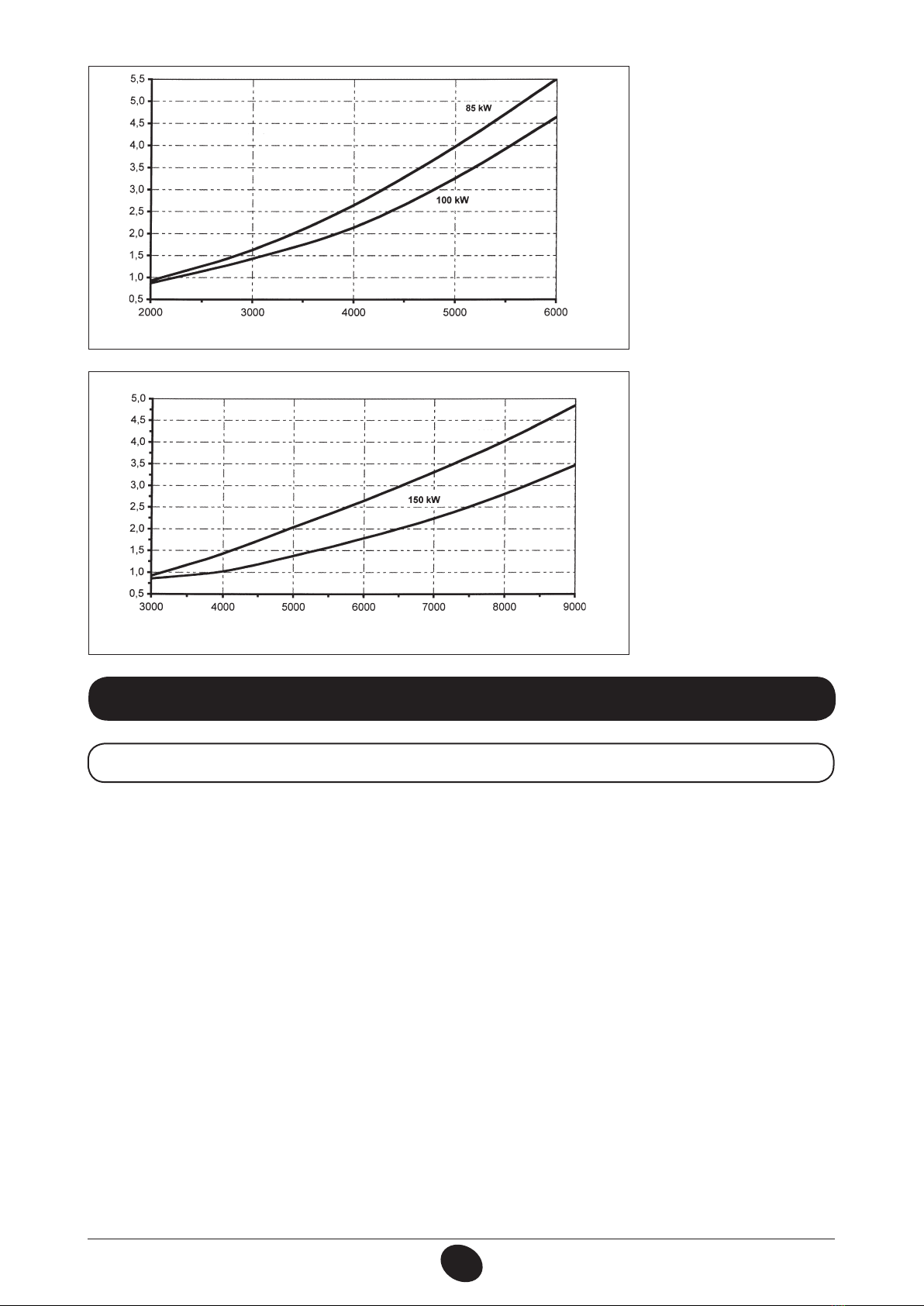

Perdite di carico scambiatori (mH2O)
PORTATA ACQUA (l/h)
Grafico 1
0502_2105
PERDITE DI CARICO
SCAMBIATORI
CALDAIE POWER HT
1.850 - 1.1000
Perdite di carico scambiatori (mH2O)
PORTATA ACQUA (l/h)
Grafico 1.1
0601_2008
PERDITE DI CARICO
SCAMBIATORI
CALDAIE POWER
HT 1.1150 - 1.1200
- 1.1500
112-120 kW
Effettuare il collegamento alla canna fumaria mediante un condotto fumi in acciaio inox o in materiale plastico
di diametro interno 100 mm, resistente nel tempo alle normali sollecitazioni meccaniche, al calore (<120°C)
ed all’azione dei prodotti di combustione e delle loro condense.
Inserire il raccordo fumi e allacciare il connettore al termostato fumi prima di effettuare il collegamento
alla canna fumaria.
E’ consigliabile che l’allacciamento alla caldaia sia eseguito in modo da poter sconnettere il condotto dalla
caldaia stessa, cosi da agevolare le operazioni di manutenzione.
Importante: I tratti orizzontali devono avere una pendenza verso la caldaia di 3°.
Accessori di scarico in materiale plastico per installazione singola o in cascata sono disponibili (diametro
110mm).
11. ALLACCIAMENTO ALLA CANNA FUMARIA
11.1 INSTALLAZIONE CON TIPOLOGIA B23

17 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
In caso d’installazione di condotti di scarico e di aspirazione non forniti da BAXI S.p.A. è necessario
che gli stessi siano certificati per il tipo di utilizzo ed abbiano una perdita di carico massima secondo
i valori riportati in tabella.
Allo scopo di ottenere la corretta portata termica, è necessario aggiornare il n° di giri (rpm) del ventilatore in
funzione della lunghezza dei condotti di scarico e della tipologia d’installazione come riportato nelle tabelle
sottostanti. Il valore impostato dalla fabbrica è quello relativo alla lunghezza di scarico minima (0÷10 m). Per
effettuare l’aggiornamento dei valori del ventilatore (rpm e pwm%), fare riferimento ai paragra 13÷14.
Lunghezza max condotto di scarico ( L) : 20 m
Per ogni curva a 90° installata la lunghezza max si riduce di : 1 m
Per ogni curva a 45° installata la lunghezza max si riduce di : 0,5 m
TABELLA PRESSIONI DISPONIBILI PER I CONDOTTI FUMI
Installazione in cascata
ΔP disponibile
Condotto fumi B23 Ø 100
ΔP disponibile con
Clapet singolo Ø 110/110
ΔP disponibile con
Clapet doppio Ø 110/110
HT 1.850 110 110 -
HT 1.1000 150 110 -
HT 1.1150 160 - 80
HT 1.1200 170 - 80
HT 1.1500 280 - 120
AVVERTENZA
Al fine di garantire una maggior sicurezza di funzionamento è necessario che i condotti di scarico fumi siano ben
fissati al muro mediante apposite staffe di fissaggio.
Figura 7
CT_0809 / 0902_2705
CT0667 / 0903_1601

18 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
11.2 INSTALLAZIONE CON TIPOLOGIA C53
Il kit permette l’aspirazione dell’aria comburente all’esterno del locale di installazione ed è costituito da un
tubo essibile che va installato nel corpo del venturi.
Consultare le istruzioni fornite con il kit stesso.
Per i condotti di aspirazione (diametro e lunghezza) vedere quanto riportato nel manuale del kit.
CT_0813 / 0903_0601

19 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
12. ALLACCIAMENTO ELETTRICO
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad
un efcace impianto di messa a terra, eseguito come previsto dalle vigenti Norme di sicurezza sugli impianti
(DM 22 gennaio 2008, n.37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo
a tre li in dotazione rispettando la polarità Linea-Neutro.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di al-
meno 3 mm.
In casi di sostituzione del cavo di alimentazione dev’essere utilizzato un cavo armonizzato “HAR H05 VV-F”
3x0,75 mm2con diametro massimo di 8 mm.
IMPORTANTE: Verificare che l’assorbimento nominale totale degli accessori collegati all’apparecchi sia
inferiore ai 2 A. Nel caso sia superiore è necessario interporre tra gli accessori e la scheda elettronica
un relè.
12.1 ACCESSO ALLE MORSETTIERE
• Toglieretensioneallacaldaiamediantel’interruttorebipolare.
• Rimuovereilpannellocruscottosuperiore(ssaggioconmagneti)
• Svitareleduevitichetengonoinposizioneilcruscotto.
• Ruotareilcruscottoversolaparteanteriore.
Morsettiera di alimentazione M1
• RimuovereilcoperchioascattodellamorsettieraM1.
• Ilfusibile,deltiporapidoda3,15A,èincorporatonellamorsettieradialimentazione(gura8).Estrarreil
portafusibile colore nero per il controllo e/o sostituzione.
Morsettiera M2
• RimuovereilcoperchiodellamorsettieraM2svitandolavite.
Morsettiera M3
• Rimuovereilcoperchioprincipalesvitandolevitidissaggio.
Figura 8
Morsettiera
Morsettiera
Coperchio
Morsettiera
Coperchio
0902_1201 / CT_0674
AVVERTENZA
In caso l’apparecchio sia collegato direttamente ad un impianto a pavimento deve essere previsto, a cura dell’installatore,
un termostato di protezione per la salvaguardia di quest’ultimo contro le sovratemperature.

20 910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

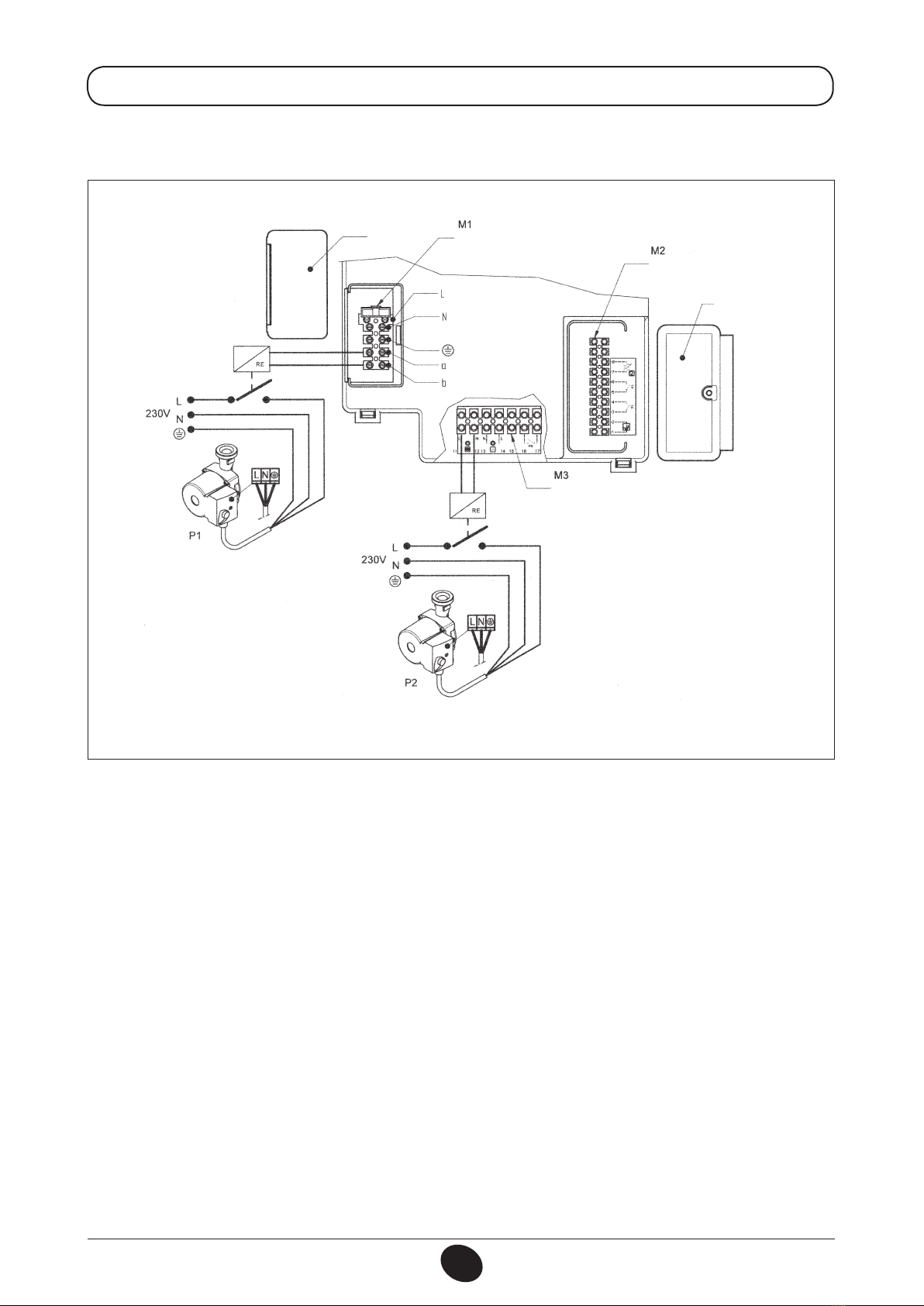

Le pompe dell’impianto di riscaldamento (P1 e P2) devono essere alimentate seguendo lo schema di gura 9
interponendo tra la scheda elettronica di caldaia e le pompe stesse dei relè.
12.2 COLLEGAMENTO ELETTRICO DELLE POMPE
Figura 9
Morsettiera
Morsettiera
Morsettiera
Coperchio
Coperchio
0902_1202 / CT_0676
