Baxi UB 80 INOX User manual

UB 80-120 INOX
unità bollitore per la produzione di acqua calda sanitaria da abbinare alle caldaie murali
LUNA 3 1.xx - ECO 3 1.xx - ECO 3 COMPACT 1.xx - FOURTECH 1.xx
manuale tecnico destinato all’utente e all’installatore
IT
domestic hot water storage boiler for use with wall-mounted boilers
LUNA 3 1.xx - ECO 3 1.xx - ECO 3 COMPACT 1.xx - FOURTECH 1.xx
technical manual for users and fitters
EN
Бойлер из нержавеющей стали для производства горячей бытовой воды для подсоединения к котлам серий
LUNA 3 1.xx - ECO 3 1.xx - ECO 3 COMPACT 1.xx - ECO FOUR 1.xx
Руководство по установке и эксплуатации
RU

2
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’UTENTE
Attenzione:
Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla portata dei bambini
in quanto potenziali fonti di pericolo.
BAXI S.p.A., tra i leader in Europa nella produzione di caldaie e sistemi per il riscaldamento ad alta tecnologia, è certi-
cata da CSQ per i sistemi di gestione per la qualità (ISO 9001) per l’ambiente (ISO 14001) e per la salute e sicurezza
(OHSAS 18001). Questo attesta che BAXI S.p.A. riconosce come propri obiettivi strategici la salvaguardia dell’ambiente,
l’afdabilità e la qualità dei propri prodotti, la salute e sicurezza dei propri dipendenti.
L’azienda attraverso la propria organizzazione è costantemente impegnata a implementare e migliorare tali aspetti a
favore della soddisfazione dei propri clienti.
1. Avvertenze prima dell’installazione 3
2. Avvertenze prima della messa in funzione 3
3. Istruzioni per il funzionamento 4
4. Svuotamento unità bollitore 4
5. Arresto prolungato dell’impianto 4
6. Istruzioni per l’ordinaria manutenzione 5
INDICE
ISTRUZIONI DESTINATE ALL’UTENTE
1. Ingombro unità bollitore 5
2. Avvertenze generali 6
3. Avvertenze prima dell’installazione 6
4. Installazione 7
5. Kit di collegamento (accessorio a richiesta) 9
6. Collegamento sonda bollitore precedenza sanitaria 11
7. Vaso espansione sanitario 12
8. Collegamento motore valvola tre vie 13
9. Manutenzione e pulizia unità bollitore 14
13. Disinstallazione, smaltimento e riciclaggio 14
14. Caratteristiche tecniche 15
15. Parametri tecnici 15
16. Scheda prodotto 15
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Gentile Cliente,
la nostra Azienda ritiene che il Suo nuovo prodotto soddisferà tutte le Sue esigenze. L’acquisto di un nostro
prodotto garantisce quanto Lei si aspetta: un buon funzionamento ed un uso semplice e razionale.
Quello che Le chiediamo è di non mettere da parte queste istruzioni senza averle prima lette: esse contengono
informazioni utili per una corretta ed efciente gestione del Suo prodotto.
La nostra azienda dichiara che questi prodotti sono dotati di marcatura conformemente ai
requisiti essenziali delle seguenti Direttive:
- Direttiva etichettatura energetica 2010/30/UE
- Direttiva progettazione ecocompatibile 2009/125/CE
- Regolamento (UE) N. 814/2013 - 812/2013
La nostra azienda, nella costante azione di miglioramento dei prodotti, si riserva la possibilità di modicare i dati espressi in questa
documentazione in qualsiasi momento e senza preavviso. La presente documentazione è un supporto informativo e non considerabile
come contratto nei confronti di terzi.

3
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’UTENTE
1. AVVERTENZE PRIMA DELL’INSTALLAZIONE
Le unità bollitore UB INOX sono apparecchi da abbinare alle caldaie murali per la produzione di acqua calda sanitaria con
accumulo di 79 e 123 litri.
TABELLA I: Descrizione modelli
modelli capacità
unità boiler bollitore
litri
UB 80 INOX 79
UB 120 INOX 123
Queste unità bollitore devono essere allacciate ad una rete di distribuzione di acqua sanitaria ed abbinate a caldaie murali
secondo quanto descritto nelle istruzioni destinate all’installatore.
Prima dell’installazione è importante verificare che la caldaia sia predisposta per l’abbinamento con l’unità bolli-
tore!
L’allacciamento deve essere effettuato da personale professionalmente qualicato, secondo il DM 22 gennaio 2008, n.37
e relativo Regolamento di Attuazione.
La messa in funzione deve essere effettuata dal Servizio di Assistenza Tecnica autorizzato, rilevabile dal foglio allegato,
al quale si dovrà far vericare:
• Che l’installazione sia conforme alle normative vigenti.
• Che siano state osservate tutte le indicazioni fornite per una corretta installazione del prodotto.
• Che sia stato effettuato regolarmente il collegamento elettrico.
• Che l’impianto sia pieno d’acqua e alla pressione corretta.
• Che il bollitore sia pieno d’acqua; allo scopo aprire un rubinetto di prelievo acqua calda no alla fuoriuscita della stessa
in modo continuo ed uniforme (vericare che il rubinetto di ingresso acqua fredda sia aperto).
Per consentire una maggiore durata dell’unità bollitore, è consigliabile l’installazione di apparecchiature per il trattamento
delle acque di alimentazione del circuito sanitario.
E’ comunque buona norma vericare almeno ogni anno lo stato di conservazione dell’anodo al magnesio di cui è dotata
l’unità boiler, ed eventualmente sostituirlo qualora fosse esaurito (si vedano le istruzioni destinate all’installatore).
Controllare che non vi siano perdite di acqua dalla valvola di sicurezza (taratura 8 bar), nel qual caso si consiglia di far
vericare la pressione di lavoro dell’unità bollitore.
L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali
o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto
beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o
di istruzioni riguardanti l’uso dell’apparecchio.
2. AVVERTENZE PRIMA DELLA MESSA IN FUNZIONE

4
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’UTENTE

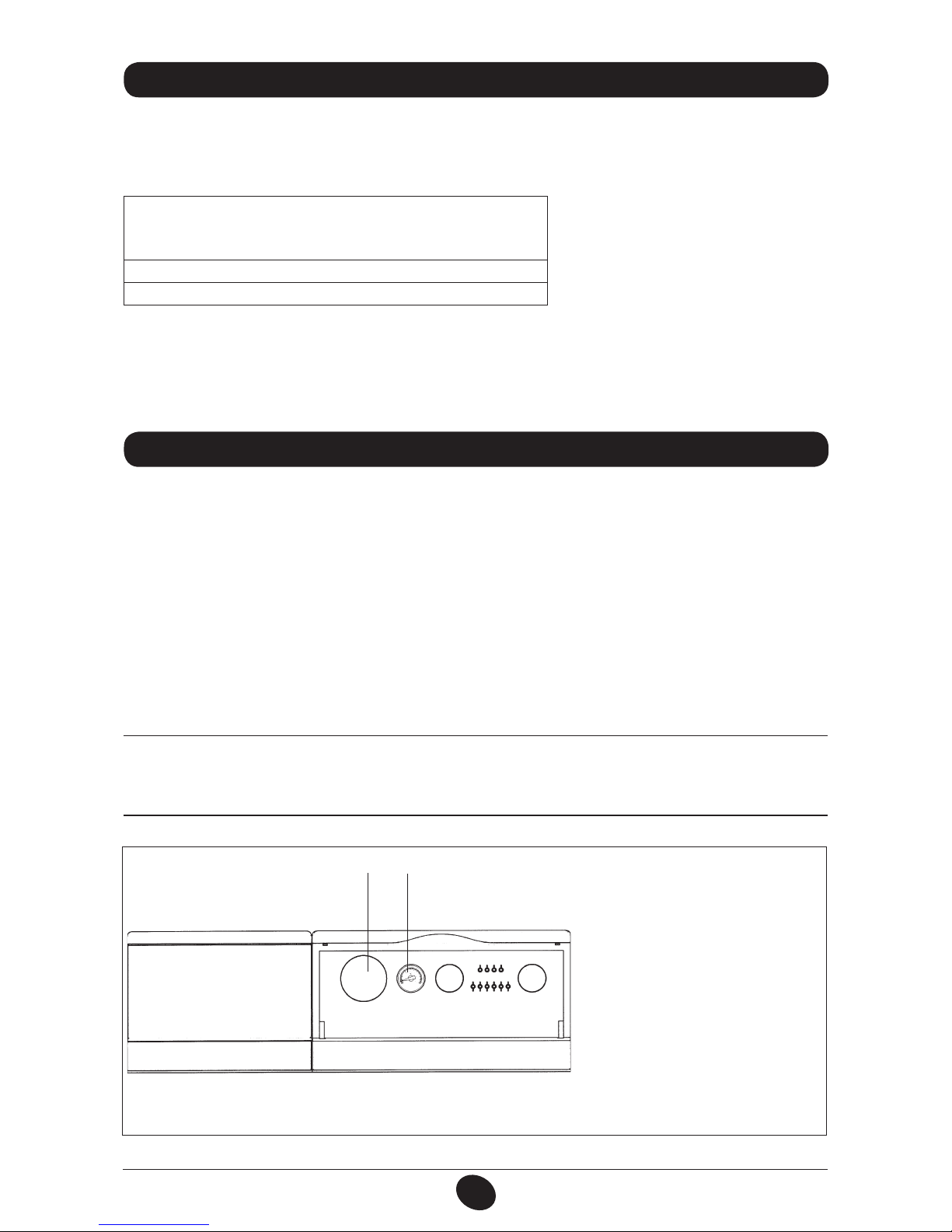

Figura 1: Cruscotto
LEGENDA
1- Termometro acqua sanitaria
2- Sede orologio programmatore produzione
acqua sanitaria (accessorio)
21
0303_2601
3. ISTRUZIONI PER IL FUNZIONAMENTO
Il funzionamento dell’unità bollitore è subordinato al funzionamento della caldaia le cui istruzioni di funzionamento sono
contenute nel relativo Manuale destinato all’utente.
Le regolazioni legate all’uso sanitario, quali:
• Impostazione della temperatura dell’acqua sanitaria
• Esclusione/attivazione funzionamento sanitario
possono essere eseguite agendo sui dispositivi di regolazione e controllo presenti sul pannello di caldaia (tasti o manopole
a seconda del modello di caldaia).
La segnalazione del funzionamento sanitario viene visualizzata sul pannello comandi di caldaia (vedi istruzioni d’uso caldaia).
4. SVUOTAMENTO UNITÀ BOLLITORE
Lo svuotamento dell’unità bollitore può essere effettuato con l’apposito rubinetto posto sulla parte inferiore della stessa
ed accessibile aprendo la porta anteriore dell’apparecchio.
Per compiere tale operazione collegare il rubinetto con un tubo essibile ad uno scarico operando come di seguito de-
scritto:
• Chiudere il rubinetto di ingresso acqua fredda all’unità bollitore.
• Aprire un rubinetto di prelievo acqua calda il più vicino possibile all’unità bollitore.
• Inlare il portagomma alla bocca del rubinetto.
• Ruotare lentamente la ghiera del cruscotto.
È ASSOLUTAMENTE VIETATO EFFETTUARE L’OPERAZIONE DI SVUOTAMENTO ATTRAVERSO LA VALVOLA DI
SICUREZZA DEL CIRCUITO SANITARIO.
Se durante l’inverno l’impianto termico non dovesse essere utilizzato, e nel caso di pericolo di gelo, è consigliabile svuotare
l’acqua contenuta nell’unità bollitore.
Le caldaie sono comunque provviste di sistema antigelo sanitario. Regolando l’acqua sanitaria al valore minimo la gestione
elettronica mantiene la temperatura della stessa a un valore di 5 °C.
5. ARRESTO PROLUNGATO DELL’IMPIANTO

5
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’UTENTE
Per garantire all’unità bollitore una perfetta ecienza funzionale e di sicurezza è necessario alla ne di ogni stagione,
in occasione dell’ordinaria manutenzione della caldaia, far ispezionare l’apparecchio dal Servizio di Assistenza Tecnica
autorizzato.
Una manutenzione accurata è sempre motivo di risparmio nella gestione dell’impianto.
La pulizia esterna dell’apparecchio non deve essere eettuata con sostan ze abrasive, aggressive e/o facilmente inammabili
(es. benzina, alcoli, ecc.) e comunque deve essere eettuata con l’apparecchio non in funzione.
6. ISTRUZIONI PER L’ORDINARIA MANUTENZIONE

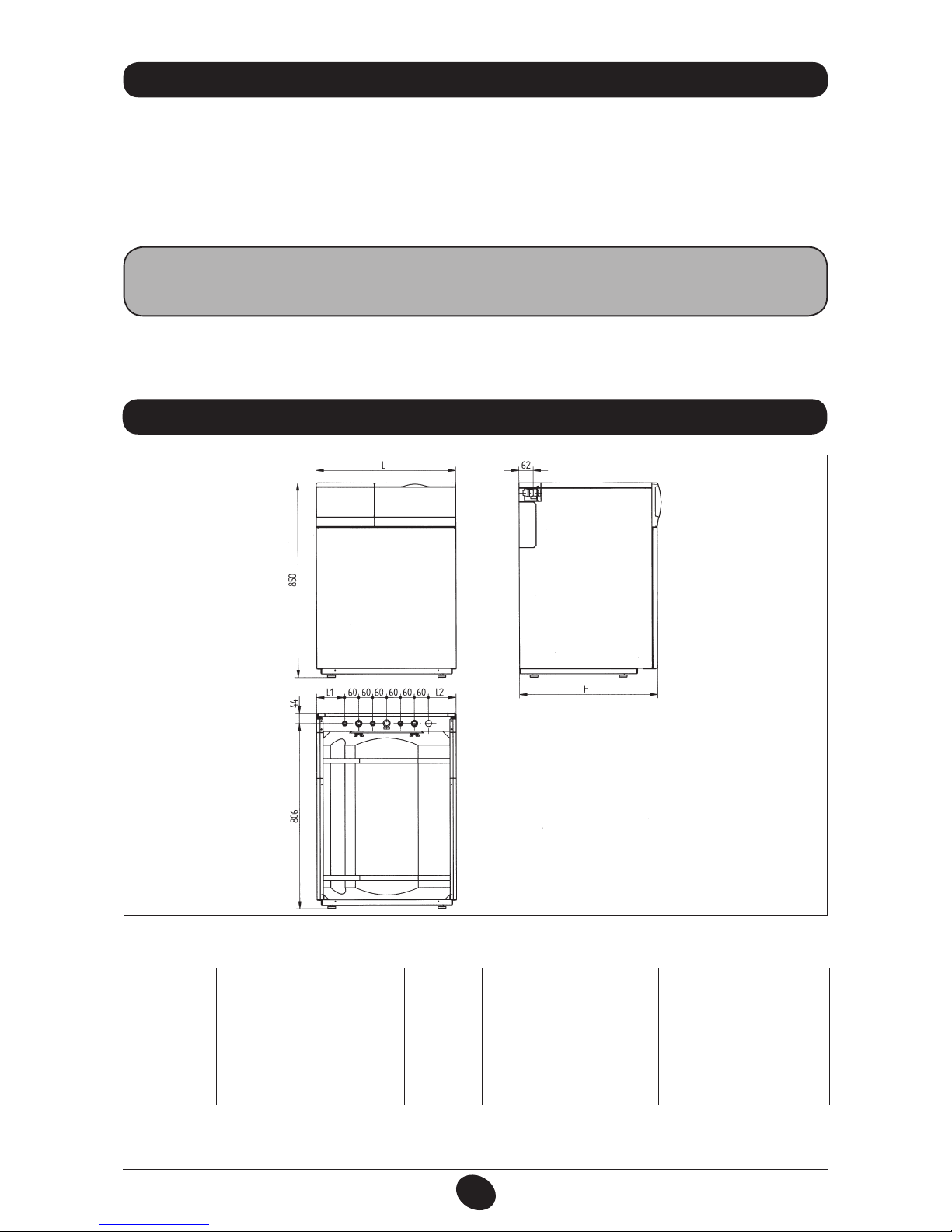

1. INGOMBRO UNITÀ BOLLITORE
Le note ed istruzioni tecniche che seguono sono rivolte agli installatori per dar loro la possibilità di effettuare una corretta
installazione. Le istruzioni riguardanti l’utilizzo dell’unità bollitore sono contenute nelle istruzioni della caldaia destinate
all’utente.
TABELLA I
Modelli unità
boiler
Capacità
bollitore
Contenuto
d’acqua
serpentino Altezza Larghezza Profondità
L H L1 L2
litri litri mm mm mm mm mm
UB 80 INOX 79 3,5 850 450 600 45 45
UB 120 INOX 123 5,5 850 600 600 120 120
ISTRUZIONI DI INSTALLAZIONE:
ALLACCIAMENTO IDRAULICO
0401_2801
LEGENDA
A - Collegamento da mandata caldaia a unità boiler 3/4" M
B - Collegamento ritorno da unità boiler a caldaia 3/4” M
C - Entrata acqua fredda sanitaria 1/2" F
D - Uscita acqua calda sanitaria 1/2" F
E - Attacco valvola di sicurezza 3/4” M
F - Ricircolo 1/2” M
E
F B C D A

6
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Il tecnico installatore deve essere abilitato all’installazione degli apparecchi per riscaldamento secondo il DM 22 gennaio
2008, n.37 e relativo Regolamento di Attuazione.
Oltre a ciò va tenuto presente che:
• Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla portata dei bambini in quanto
potenziali fonti di pericolo.
• La messa in funzione deve essere effettuata dal Servizio di Assistenza Tecnica autorizzato, rilevabile dal foglio allegato.
Il mancato rispetto di quanto sopra comporta il decadimento della garanzia.
2. AVVERTENZE GENERALI
Le unità bollitore devono essere allacciate ad una rete di distribuzione di acqua sanitaria e al circuito di caldaia secondo
quanto descritto in questo manuale e nel rispetto delle prescrizioni contenute nel manuale tecnico della caldaia destinato
all’installatore.
L’allacciamento deve essere effettuato da personale professionalmente qualicato, secondo il DM 22 gennaio 2008, n.37
e relativo Regolamento di Attuazione.
IMPORTANTE! prima dell’installazione, verificare che la caldaia sia predisposta per l’abbinamento all’unità
bollitore (caldaia solo riscaldamento con predisposizione allacciamento bollitore esterno).
TABELLA ABBINAMENTI
MODELLI CALDAIA
MODELLI CON VALVOLA
TRE VIE INCORPORATA
MODELLI SENZA
VALVOLA TRE VIE
LUNA 3 1.310 Fi •
LUNA 3 BLUE 1.240 Fi •
LUNA 3 COMFORT 1.240 i – 1.240 Fi - 1.310 Fi •
LUNA 3 COMFORT IN 1.310 MV •
LUNA 3 COMFORT IN HT 1.120 – 1.240 •
LUNA 3 COMFORT HT 1.120 - HT 1.240 - HT 1.280 •
LUNA 3 SYSTEM HT 1.180 - HT 1.240 - HT 1.330 •
ECO 3 •
ECO 3 COMPACT •
FOURTECH •
3. AVVERTENZE PRIMA DELL’INSTALLAZIONE

7
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Si consiglia di posizionare l’unità bollitore sotto la caldaia ad una distanza dal muro di 100mm.
In caso di pavimento irregolare livellare l’apparecchio agendo sui piedini regolabili.
Eseguire l’installazione idraulica, a seconda dei casi, seguendo lo schema di massima riportato nella gura 1.
CALDAIE CON VALVOLA TRE VIE DEVIATRICE INCORPORATA
Rimuovere il tappo da G3/4” presente in caldaia sull’attacco di mandata serpentina.
Viene fornito a richiesta un kit (descritto nel paragrafo successivo) per l’abbinamento delle unità bollitore con le caldaie
dotate di valvola deviatrice (LUNA 3).
CALDAIE SENZA VALVOLA TRE VIE DEVIATRICE
Installare la valvola tre vie fornita come accessorio nell’attacco di mandata della caldaia (ECO 3, FOURTECH)
E’ necessario installare, sull’entrata acqua fredda sanitaria, un rubinetto di intercettazione, per eseguire l’operazione di
svuotamento del bollitore.
E’ consigliabile raccordare la valvola di sicurezza ad uno scarico sifonato.
Per particolari zone di utenza, dove le caratteristiche di durezza dell’acqua superino i valori di 25°F (1 °F = 10mg di Car-
bonato di Calcio per litro d’acqua) è consigliabile procedere all’installazione, nel circuito sanitario (entrata acqua fredda),
di un dosatore di polifosfati rispondente alle vigenti normative.
NOTA: Nel caso in cui:
• La pressione dell’acquedotto o del sistema di sollevamento idrico sia tale da rendere necessaria l’installazione di un
riduttore di pressione (pressione superiore a 4 bar);
• sulla rete acqua fredda è installata una valvola di non ritorno;
• lo sviluppo della rete acqua fredda è insufciente per l’espansione dell’acqua contenuta nel bollitore;
la valvola di sicurezza del circuito sanitario interviene provocando un gocciolamento.
Per eliminare tale inconveniente è necessario installare un vaso di espansione nel circuito sanitario fornito come acces-
sorio.
4. INSTALLAZIONE

8
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
CT_0795 / 0901_3102

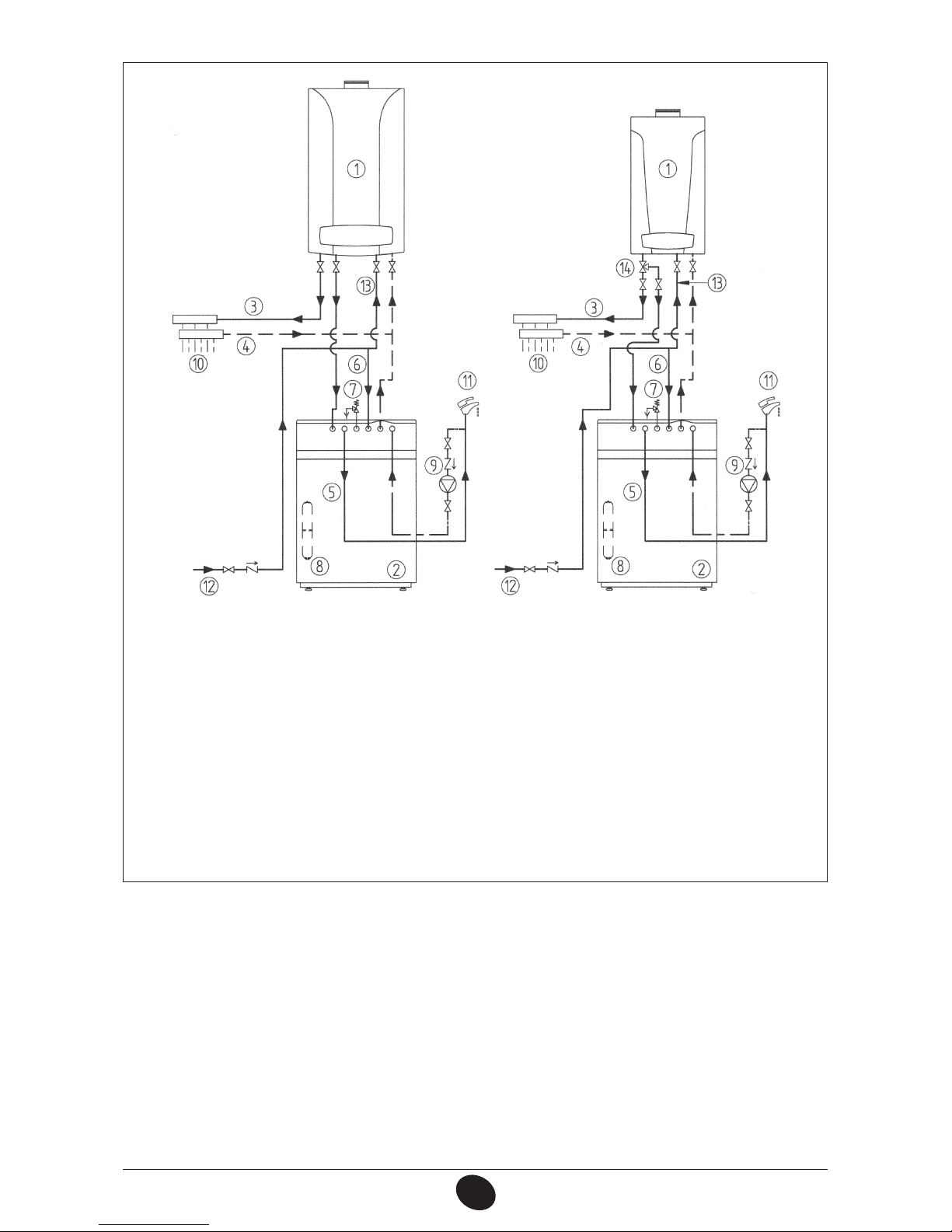

Figura 2: Schema di massima d’installazione
LEGENDA
1. Caldaia
2. Bollitore
3. Mandata impianto riscaldamento
4. Ritorno impianto riscaldamento
5. Uscita acqua calda sanitaria
6. Entrata acqua fredda sanitaria
7. Valvola di sicurezza circuito sanitario (max 8 bar)
8. Vaso d’espansione circuito sanitario
9. Pompa ricircolo
10. Impianto riscaldamento
11. Punto prelievo acqua calda sanitaria
12. Alimentazione acqua fredda sanitaria
13. Caricamento caldaia
14. Valvola tre vie

9
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Con tale Kit è possibile effettuare il collegamento fra unità bollitore e caldaie LUNA 3. L’unità bollitore deve essere installata
sotto la caldaia murale.
Tale Kit è formato dai seguenti componenti:
• 1 tubo essibile G3/4” L=900mm (mandata serpentino bollitore)
• 1 tubo essibile G3/4” L=900mm (ritorno serpentino bollitore)
• 1 raccordo a T G3/4”
• 1 raccordo a T G3/4” con tappo
• rubinetto
• guarnizioni di tenuta
5. KIT DI COLLEGAMENTO (ACCESSORIO A RICHIESTA)
5A. KIT DI COLLEGAMENTO IDRAULICO CALDAIE LUNA 3
0401_2803
Figura 3A: Collegamento Kit unità bollitore - LUNA 3
Raccordo a T
Tappo
Rubinetto
Kit tubi collegamento unità boiler
Mandata serpentina bollitore
Ritorno serpentina bollitore

10
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Con tale Kit è possibile effettuare il collegamento fra unità bollitore e caldaie senza valvola a tre vie (ECO 3,
FOURTECH).
L’unità bollitore deve essere installata sotto la caldaia murale.
Tale Kit è formato dai seguenti componenti:
• tubo essibile G3/4” L=800mm (mandata serpentino bollitore)
• tubo essibile G3/4” L=1300mm (ritorno serpentino bollitore)
• valvola a tre vie deviatrice
• motore elettrico valvola tre vie con cavo alimentazione
• raccordo a T G3/4”
• guarnizioni di tenuta
• Sonda bollitore a pozzetto (da utilizzare solamente per i modelli ECO3)
5B. KIT DI COLLEGAMENTO IDRAULICO CALDAIE SENZA VALVOLE TRE VIE
CT_0794 / 0901_2601
Figura 3B: Collegamento kit unità bollitore - ECO3 - ECO4
Gruppo valvola 3 vie
Kit tubi collegamento unità boiler
Mandata serpentina bollitore
Ritorno serpentina bollitore

11
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
L’unità bollitore è fornita di serie con Sonda NTC precedenza sanitario.
Tale sonda deve essere connessa alla morsettiera di caldaia prevista a tale scopo (consultare anche quanto riportato nel
manuale di caldaia, parte installatore).
ATTENZIONE: per i modelli non a condensazione (ad esclusione del modello FOURTECH) è necessario sosti-
tuire la sonda fornita con il bollitore con la sonda fornita a corredo del KIT allacciamento idraulico (ECO3) o nel
kit motore valvola tre vie (LUNA 3).
Per la connessione operare come di seguito descritto:
UNITA’ BOLLITORE
• Rimuovere il coperchio dell’unità bollitore tirando verso l’alto nella parte posteriore;
CALDAIA
• Togliere la tensione elettrica alla caldaia mediante l’interruttore bipolare;
• Rimuovere il pannello frontale della caldaia e ruotare il cruscotto ;
• Rimuovere il coperchio comandi e accedere alla morsettiera destinata al collegamento (M2) della sonda NTC prece-
denza sanitario seguendo le indicazione della tabella qui riportata;
• Rimuovere la resistenza elettrica;
• Collegare la morsettiera di caldaia alla morsettiera due poli presente nel pannello dell’unità bollitore (utilizzare un cavo
bipolare a doppio isolamento)
MODELLI CALDAIA MORSETTIERA MORSETTI SOSTITUZIONE
SONDA
LUNA 3 1.310 Fi M2 5-6 Si
LUNA 3 BLUE 1.240 Fi M2 5-6 Si
LUNA 3 COMFORT 1.240 i – 1.240 Fi - 1.310 Fi M2 5-6 Si
LUNA 3 COMFORT IN 1.310 MV M2 11- 10 Si
LUNA 3 COMFORT IN HT 1.120 – 1.240 M2 11- 10 NO
LUNA 3 COMFORT HT 1.120 - HT 1.240 - HT 1.280 M2 5-6 NO
LUNA 3 SYSTEM HT 1.180 - HT 1.240 - HT 1.330 M2 9 - 10 NO
ECO 3 M2 Si
ECO 3 COMPACT M2 Si
FOURTECH M2 NO
6. COLLEGAMENTO SONDA BOLLITORE PRECEDENZA SANITARIA

12
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
(accessorio a richiesta)
Nei casi in cui:
• La pressione dell’acquedotto o del sistema di sollevamento idrico è tale che si rende necessaria l’installazione di un
riduttore di pressione (pressione superiore a 4 bar);
• Sulla rete acqua fredda è installata una valvola di non ritorno;
• Lo sviluppo della rete acqua fredda è insufciente per l’espansione dell’acqua contenuta nel bollitore;
la valvola di sicurezza del circuito sanitario interviene provocando un gocciolamento.
Per eliminare tale inconveniente è necessario installare un vaso di espansione nel circuito sanitario.
Un kit vaso espansione sanitario è disponibile come accessorio.
Per installare tale accessorio operare come di seguito descritto:
• Rimuovere il coperchio superiore tirando con forza sulla parte posteriore dello stesso (ssaggio tramite clip a scat-
to);
• Svuotare il bollitore con le modalità descritte nel §4;
• Posizionare il vaso d’espansione sulla sede posteriore ricavata sull’isolamento e bloccare lo stesso alla traversa por-
taraccordi tramite le due viti autolettanti;
• Rimuovere il tappo da G 3/4” presente sull’attacco idraulico del ricircolo e inserire il raccordo idraulico a T;
• Raccordare il tubo essibile all’attacco idraulico a T.
7. VASO ESPANSIONE SANITARIO
CT_0793 / 0901_2603
Figura 4: Collegamento sonda NTC precedenza sanitaria
ATTENZIONE:
per alcuni modelli di caldaia
la sonda NTC sanitaria va
sostituita (vedi tabella)

13
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
In alcuni modelli di caldaia è necessario installare e collegare elettricamente il motore della valvola tre vie.
Consultare la tabella qui riportata e quanto riportato nelle indicazioni fornite con la caldaia e i relativi kit per allacciamento
bollitore.
MODELLI CALDAIA MOTORE VALVOLA TRE VIE
LUNA 3 1.310 Fi Non presente
LUNA 3 BLUE 1.240 Fi Non presente
LUNA 3 COMFORT 1.240 i – 1.240 Fi - 1.310 Fi Non presente
LUNA 3 COMFORT IN 1.310 MV Incluso
LUNA 3 COMFORT IN HT 1.120 – 1.240 Incluso
LUNA 3 COMFORT HT 1.120 - HT 1.240 - HT 1.280 Incluso
LUNA 3 SYSTEM HT 1.180 - HT 1.240 - HT 1.330 Incluso
ECO 3 Non presente
ECO 3 COMPACT Non presente
FOURTECH Non presente
Accedere alla parte elettrica della caldaia come descritto nel capitolo 6 e inserire il cavo alimentazione motore nel connet-
tore/morsettiera riportato nelle relative istruzioni.
8. COLLEGAMENTO MOTORE VALVOLA TRE VIE
0401_2804
Figura 5: Vaso espansione sanitario
vaso espansione ssaggio con viti
collegamento idraulico

14
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Per un funzionamento regolare ed economico delle unità bollitore, è necessario che esse siano controllate periodicamente
ogni anno circa.
Si consiglia che queste operazioni siano effettuate dal personale specializzato del Servizio di Assistenza Tecnica auto-
rizzato.
In particolare è necessario controllare:
• Che la serpentina del bollitore non sia incrostata da depositi calcarei in maniera tale da compromettere l’efcacia di
scambio termico.
• Che l’anodo protettivo del bollitore sia integro, in ogni caso, si consiglia di sostituirlo (come descritto di seguito) ogni
anno per una più lunga durata del bollitore.
Sostituzione dell’anodo protettivo del bollitore
Per la sostituzione dell’anodo protettivo procedere come di seguito descritto:
• Chiudere il rubinetto di ingresso acqua fredda all’unità bollitore e svuotare il bollitore come descritto nel § 4 del manuale
destinato all’utente.
• Svitare l’anodo e sostituirlo.
Pulizia Serpentina bollitore
• Chiudere il rubinetto di ingresso acqua fredda all’unità boiler e svuotare il bollitore come descritto nel § 4 del manuale
destinato all’utente.
• Rimuovere la angia anteriore svitando le sei viti;
• Pulire le spire della serpentina agendo con uno scovolino e rimuovere i residui con una aspirapolvere;
9. MANUTENZIONE E PULIZIA UNITÀ BOLLITORE
10. DISINSTALLAZIONE, SMALTIMENTO E RICICLAGGIO
AVVERTENZA: solo tecnici qualicati sono autorizzati ad intervenire sull’apparecchio e sull’impianto.
Prima di procedere alla disinstallazione dell’apparecchio, assicurarsi di avere scollegato l’alimentazione elettrica, di avere
chiuso il rubinetto di ingresso gas e di aver messo in sicurezza tutte le connessioni della caldaia e dell’impianto.
L’apparecchio deve essere smaltito correttamente in accordo alle normative, leggi e regolamenti vigenti. L’apparecchio e
gli accessori non devono essere smaltiti con i riuti domestici.
Più del 90% dei materiali dell’apparecchio sono riciclabili.

15
7225973. 01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Modelli unità bollitore UB 80 INOX UB 120 INOX
Capacità bollitore l 79 123
Pressione max impianto (circuito serpentino) bar 3 3
Potenza termica scambiata kW 33 33
Tempo di messa in temperatura ∆T=50°C
caldaia 12/14 kW min 24 35
caldaia 16/18 kW min 15 24
caldaia 24/25 kW min 12 18
caldaia 28/31 kW min 9 14
caldaia 33 kW min 8 13
Produzione acqua sanitaria in continuo ∆T=30°C/30min
caldaia 12/14 kW l/min 8,9 10,9
caldaia 16/18 kW l/min 11 12,9
caldaia 24/25 kW l/min 14,2/14,6 15,9/16,3
caldaia 28/31 kW l/min 16/17,4 17,7/19
caldaia 33 kW l/min 18,3 19,9
Perdite di carico circuito serpentino a 1400 l/h mH2O 1,5 1,9
Pressione max circuito sanitario bar 8 8
Peso kg 50 62
11. CARATTERISTICHE TECNICHE
12. PARAMETRI TECNICI
BAXI UB 80 INOX UB 120 INOX
Volume utile V l 78,9 122,7
Dispersione S w 100,0 87,9
13. SCHEDA PRODOTTO
BAXI UB 80 INOX UB 120 INOX
Classe di efcienza energetica E D
Dispersione w100,0 87,9
Volume utile l 78,9 122,7

16
7225973. 01 - en
INSTRUCTIONS FOR USERS
WARNING:
Do not leave any packaging (plastic bags, polystyrene, etc.) within reach of children, as it is a potential source
of danger.
BAXI S.p.A., a leading European manufacturer of hi-tech boilers and heating systems, has deve-
loped CSQ-certied quality management (ISO 9001), environmental (ISO 14001) and health and
safety (OHSAS 18001) systems. This means that BAXI S.p.A. includes among its objectives the
safeguard of the environment, the reliability and quality of its products, and the health and safety
of its employees. Through its organisation, the company is constantly committed to implementing
and improving these aspects in favour of customer satisfaction.
1. Instructions prior to installation 17
2. Instructions prior to commissioning 17
3. Operating instructions 18
4. Draining the storage boiler 18
5. Prolonged shutdown 18
6. Routine maintenance instructions 18
CONTENTS
INSTRUCTIONS FOR USERS
1. Dimensions 19
2. General information 20
3. Instructions prior to installation 20
4. Installation 21
5. Connection kit (available on request) 23
6. Connecting the storage boiler DHW priority probe 25
7. Sanitary expansion vessel 26
8. Connecting the three-way valve motor 27
9. Servicing and cleaning the storage boiler 28
10. Dismantling, disposal and recycling 28
11. Technical specications 29
12. Technical parameters 29
13. Product che 29
INSTRUCTIONS FOR FITTERS
Dear Customer,
Our company is condent our new product will meet all your requirements. Buying one of our products gua-
rantees all your expectations: good performance combined with simple and rational use.
Please do not put this booklet away without reading it rst: it contains useful information for the correct and
efcient use of your product.
Our company declares that these products are marked in compliance with the essential requirements
of the following Directives :
- Energy labelling directive 2010/30/UE
- Directive ecodesign 2009/125/EC
- Regulation (EU) No 814/2013 - 812/2013
Our company, constantly striving to improve the products, reserves the right to modify the details given in this
documentation at any time and without notice. These Instructions are only meant to provide consumers with use
information and under no circumstance should they be construed as a contract with a third party.

17
7225973. 01 - en
INSTRUCTIONS FOR USERS
1. INSTRUCTIONS PRIOR TO INSTALLATION
The UB INOX storage boilers, featuring storage capacities of 79 and 123 litres, have been designed for use with wall-
mounted boilers for the production of domestic hot water.
TABLE I: Description of models
models capacity
boiler storage boiler
litres
UB 80 INOX 79
UB 120 INOX 123
These storage boilers must be connected to a domestic hot water distribution network and to a wall-mounted boiler, as
described in the instructions for tters.
Prior to installation, make sure it is possible to connect the storage boiler to the boiler!
Connections must be made by professionally qualied people.
The boiler must be commissioned by an authorised Service Engineer, as indicated on the attached sheet, who should be
called in to check:
• That the installation complies with current regulations.
• That all the instructions concerning correct product installation have been observed.
• That the electrical connection has been regularly made.
• That the system is full of water and at the correct pressure.
• That the storage boiler is full of water; to do this, open a hot water tap until the water ows continuously and uniformly
(make sure the cold water inlet tap is open).
To extend the lifetime of the storage boiler, install equipment for treating the DHW inlet water.
It is best, however, to annually check the magnesium anode tted to the boiler and, if necessary, replace it if it is exhausted
(see the instructions for tters).
Make sure no water leaks from the safety valve (calibrated to 8 bar). If it does, check the operating pressure of the storage
boiler.
The equipment has not been designed to be used by people (children included) with limited physical, sensorial or
mental capacities, or who lack experience or knowledge, unless they have been able to benefit from surveillance
or instructions concerning the use of the appliance provided by a person responsible for their safety.
2. INSTRUCTIONS PRIOR TO COMMISSIONING
Figure 1: Control strip
LEGEND:
1- Domestic hot water thermometer
2- Position of DHW programmable timer
(accessory)
21
0303_2601

18
7225973. 01 - en
INSTRUCTIONS FOR USERS
3. OPERATING INSTRUCTIONS
The operation of the storage boiler depends on the operation of the boiler, the operating instructions of which are contained
in the related user manual.
The adjustments connected with the domestic hot water circuit, such as:
• setting DHW temperature
• disabling/enabling DHW production
can be made by using the adjustment and control devices on the boiler panel (the type and position of the buttons or
knobs vary according to the model of boiler).
The operation of the domestic hot water circuit is displayed on the boiler control panel (see the boiler operating instructions).
4. DRAINING THE STORAGE BOILER
Drain the storage boiler by opening the tap at the bottom which is accessed by opening the front door of the appliance.
To perform this operation, connect the tap to a drain using a hose, as described below:
• Close the cold water inlet tap on the storage boiler.
• Open a hot water tap as near as possible to the storage boiler.
• Push the hose connector onto the mouth of the tap.
• Slowly turn the ring nut on the control strip.
IT IS STRICTLY FORBIDDEN TO DRAIN THE STORAGE BOILER USING THE DOMESTIC HOT WATER CIRCUIT SAFETY
VALVE.
If the heating system is not used during winter and, in case of danger of frost, the water in the storage boiler should be
drained.
In any case, the boilers are tted with a DHW antifreeze system. When the DHW is set to minimum, the electronic controller
keeps it at 5 °C.
5. PROLONGED SHUTDOWN
To ensure the storage boiler remains safe and in perfect working order, at the end of each season, during scheduled boiler
maintenance, have the appliance inspected by an authorised service engineer.
Careful servicing ensures cost-eective operation of the system.
Do not clean the outer casing of the appliance with abrasive, aggressive and/or easily ammable cleaners (e.g.: petrol,
alcohol, and so on). Always switch o the appliance before cleaning it.
6. ROUTINE MAINTENANCE INSTRUCTIONS

19
7225973. 01 - en
INSTRUCTIONS FOR USERS
1. DIMENSIONS OF STORAGE BOILER
The following notes and instructions are addressed to tters to allow them to carry out trouble-free installation. Instructions
for using the storage boiler can be found in the boiler instructions for users.
INSTALLATION INSTRUCTIONS:
HYDRAULIC CONNECTIONS
0401_2801
LEGEND
A - Coil circuit inlet 3/4" M
B - Coil circuit outlet 3/4” M
C - DHW cold water inlet 1/2" F
D - DHW outlet 1/2" F
E - Safety valve connector 3/4” M
F - Recirculator 1/2” M
E
F B C D A
TABLE I
Boiler unit
models
Capacity of
boiler
Water
content
of coil Height Width Depth
L H L1 L2
litres litres mm mm mm mm mm
UB 80 INOX 79 3,5 850 450 600 45 45
UB 120 INOX 123 5,5 850 600 600 120 120

20
7225973. 01 - en
INSTRUCTIONS FOR FITTERS
The tter must be legally qualied to install heating appliances.
Additionally, bear in mind the following:
• Do not leave any packaging (plastic bags, polystyrene, etc.) within the reach of children as they are a potential source
of danger.
• The boiler must be commissioned by an authorised Service Engineer, as indicated on the attached sheet. Failure to
observe the above will render the guarantee null and void.
2. GENERAL INFORMATION
The storage boiler must be connected to a hot water distribution network and to the boiler circuit as described in this
manual and according to the instructions in the technical boiler manual for users.
Connections must be made by professionally qualied people.
IMPORTANT! prior to installation, make sure it is possible to connect the storage boiler to the boiler (boiler
for heating only and with connectors to an external storage boiler).
TABLE OF COMBINATIONS
BOILER MODELS MODELS WITH BUILT-IN
THREE-WAY VALVE
MODELS WITHOUT
THREE-WAY VALVE
LUNA 3 1.310 Fi •
LUNA 3 BLUE 1.240 Fi •
LUNA 3 COMFORT 1.240 i – 1.240 Fi - 1.310 Fi •
LUNA 3 COMFORT IN 1.310 MV •
LUNA 3 COMFORT IN HT 1.120 – 1.240 •
LUNA 3 COMFORT HT 1.120 - HT 1.240 - HT 1.280 •
LUNA 3 SYSTEM HT 1.180 - HT 1.240 - HT 1.330 •
ECO 3 •
ECO 3 COMPACT •
FOURTECH •
3. INSTRUCTIONS PRIOR TO INSTALLATION
