Beamz LCB144 User manual

LCB144 LED Colour Bar
Ref. nr.: 150.563
INSTRUCTION MANUAL
GEBRUIKSAANWIJZING
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
V1.0

2
ENGLISH
Congratulations to the purchase of this Beamz product. Please read this manual thoroughly prior to using the product in order to
benefit fully from all features.
Read the manual prior to using the product. Follow the instructions in order not to invalidate the warranty. Take all precautions
to avoid fire and/or electrical shock. Repairs must only be carried out by a qualified technician in order to avoid electrical shock.
Keep the manual for future reference.
- Prior to using the product, please ask advice from a
specialist. When the unit is switched on for the first time,
some smell may occur. This is normal and will disappear
after a while.
- The unit contains voltage carrying parts. Therefore do
NOT open the housing.
- Do not place metal objects or pour liquids into the
product. This may cause electrical shock and
malfunction.
- Do not place the product near heat sources such as
radiators, etc. Do not place the unit on a vibrating
surface. Do not cover the ventilation holes.
- The product is not suitable for continuous use.
- Be careful with the mains lead and do not damage it. A
faulty or damaged mains lead can cause electrical shock
and malfunction.
- When unplugging the product from a mains outlet,
always pull the plug, never the lead.
- Do not plug or unplug the unit with wet hands.
- If the plug and/or the mains lead are damaged, they
need to be replaced by a qualified technician.
- If the product is damaged to such an extent that internal
parts are visible, do NOT plug the unit into a mains outlet
and DO NOT switch the product on. Contact your dealer.
Do NOT connect the product to a rheostat or dimmer.
- To avoid fire and shock hazard, do not expose the
product to rain and moisture.
- All repairs should be carried out by a qualified technician
only.
- Connect the product to an earthed mains outlet (220-
240Vac/50Hz) protected by a 10-16A fuse.
- During a thunderstorm or if the product will not be used
for a longer period of time, unplug it from the mains. The
rule is: Unplug it from the mains when not in use.
- If the product has not been used for a longer period of
time, condensation may occur. Let the unit reach room
temperature before you switch it on.
- Never use the product in humid rooms or outdoors.
- During operation, the housing becomes very hot. Do not
touch it during operation and immediately after.
- To prevent accidents in companies, you must follow the
applicable guide lines and follow the instructions.
- Secure the product with an extra safety chain if the unit is
ceiling mount. Use a truss system with clamps. Make
sure nobody stands in the mounting area. Mount the
effect at least 50cm away from inflammable material and
leave at least 1 meter space on every side to ensure
sufficient cooling.
- This product contains high intensity LEDs. Do not look
into the LED light to prevent damage to your eyes.
- Do not repeatedly switch the product on and off. This
shortens the life time.
- Keep the unit out of the reach of children. Do not leave
the unit unattended.
- Do not use cleaning sprays to clean switches. The
residues of these sprays cause deposits of dust and
grease. In case of malfunction, always seek advice from
a specialist.
- Only operate the product with clean hands.
- Do not force the controls.
- If the product has fallen, always have it checked by a
qualified technician before you switch the product on
again.
- Do not use chemicals to clean the unit. They damage the
varnish. Only clean the product with a dry cloth.
- Keep away from electronic equipment that may cause
interference.
- Only use original spares for repairs, otherwise serious
damage and/or dangerous radiation may occur.
- Switch the product off prior to unplugging it from the
mains and/or other equipment. Unplug all leads and
cables prior to moving the product.
- Make sure that the mains lead cannot be damaged when
people walk on it. Check the mains lead before every use
for damages and faults!
- The mains voltage is 220-240Vac/50Hz. Check if power
outlet match. If you travel, make sure that the mains
voltage of the country is suitable for this product.
- Keep the original packing material so that you can
transport the product in safe conditions
This mark attracts the attention of the user to high voltages that are present inside the housing and that are of sufficient
magnitude to cause a shock hazard.
This mark attracts the attention of the user to important instructions that are contained in the manual and that he should
read and adhere to.
DO NOT LOOK DIRECTLY INTO THE LENS. This can damage your eyes. Persons who are subject to epileptic attacks
should be aware of the effects that this light effect may have on them.
The product has been certified CE. It is prohibited to make any changes to the product. They would invalidate the CE certificate
and their guarantee!
NOTE: To make sure that the unit will function normally, it must be used in rooms with a temperature between 5°C/41°F and
35°C/95°F.
Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your
dealer about the way to proceed. The specifications are typical. The actual values can slightly change from one unit to the other.
Specifications can be changed without prior notice.
prior notice.
Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to the product. This would also
invalid your warranty. The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the
warnings contained in this manual. Beamz cannot be held responsible for personal injuries caused by a disrespect of the safety
recommendations and warnings. This is also applicable to all damages in whatever form.

3
UNPACKING INSTRUCTION
CAUTION! Immediately upon receiving the product, carefully unpack the carton, check the contents to ensure that all parts are
present, and have been received in good condition. Notify the shipper immediately and retain packing material for inspection if
any parts appear damage from shipping or the package itself shows signs of mishandling. Save the package and all packing
materials. In the event that the product must be returned to the factory, it is important that the product be returned in the original
factory box and packing.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The
arising condensation water might damage your device. Leave the device switched off until it has reached room temperature.
POWERSUPPLY
On the label on the backside of the product is indicated on this type of power supply must be connected. Check that the mains
voltage corresponds to this, all other voltages than specified, the light effect can be irreparably damaged. The product must also
be directly connected to the mains and may be used. No dimmer or adjustable power supply.
Always connect the device to a protected circuit (circuit breaker or fuse). Make sure the device has an appropriate
electrical ground to avoid the risk of electrocution or fire.

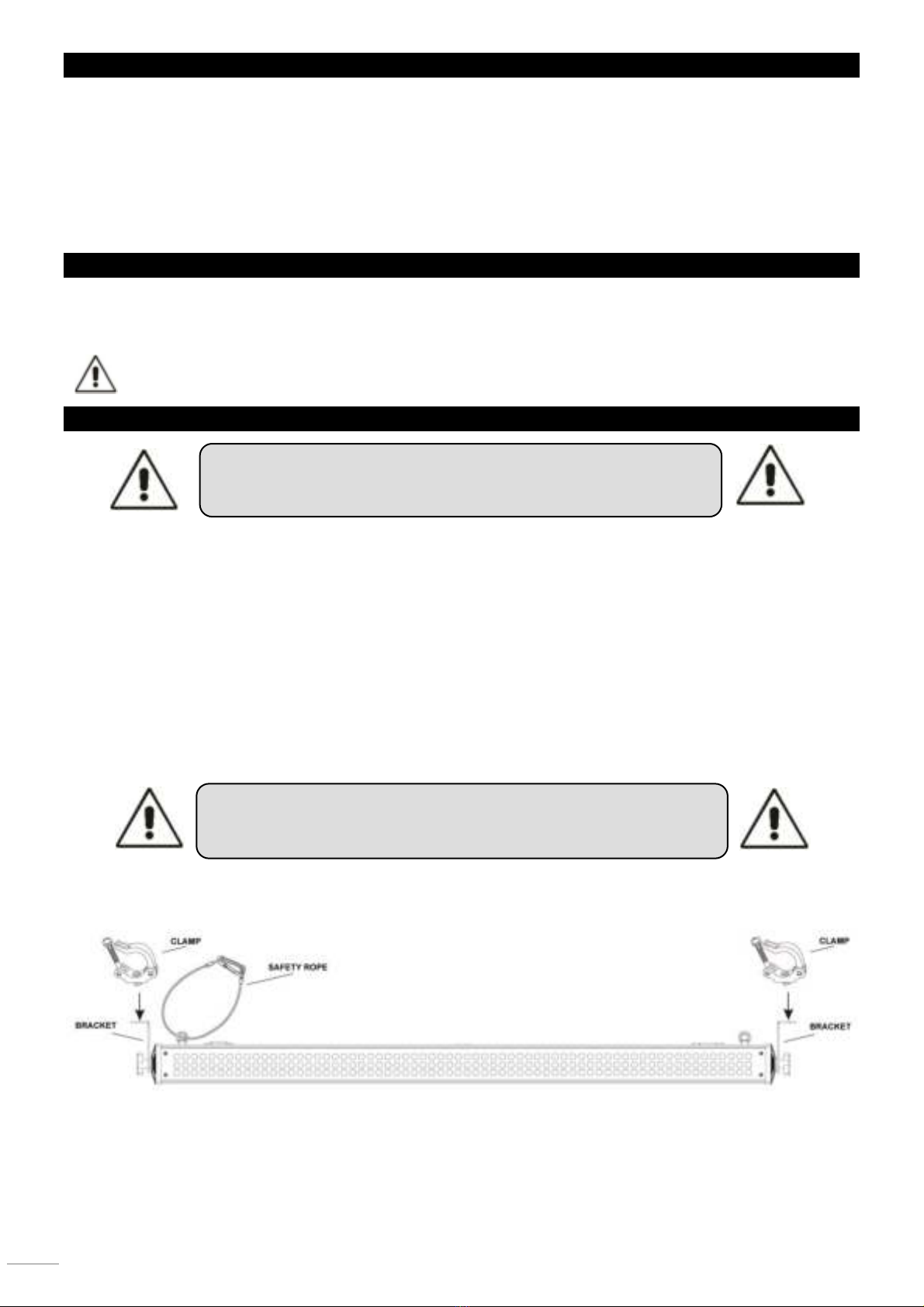

INSTALLATION
Attention:
The installation of the product has to be built and constructed in a way that it can hold 10 times the weight for 1 hour
without any harming deformation.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This
secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main
attachment fails.
Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging and servicing.
The operator has to make sure that safety-relating and machine-technical installations are approved by an expert
before taking into operation for the first time and after changes before taking into operation another time.
The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled
person once a year.
The fixture should be installed in the position where persons cannot reach and where persons may walk by or be
seated.
CAUTION: Please consider the respective national norms during the
installation! The installation must only be carried out by an
authorized em
p
lo
y
ee or dealers!
CAUTION: When installing the device, make sure there is no highly in
inflammable material (decoration articles, etc.) in between a
distance of min 0.5 meter.

4

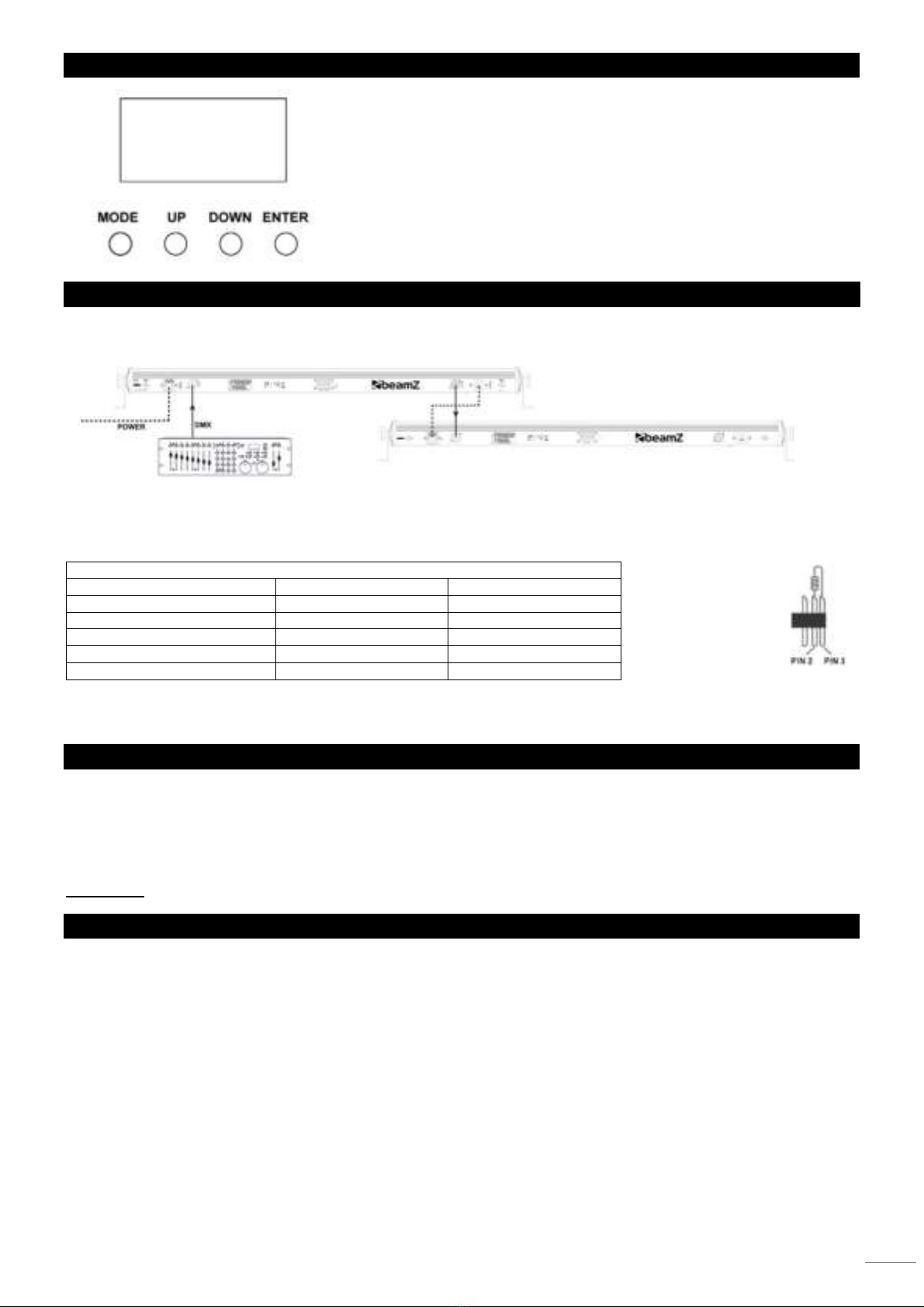

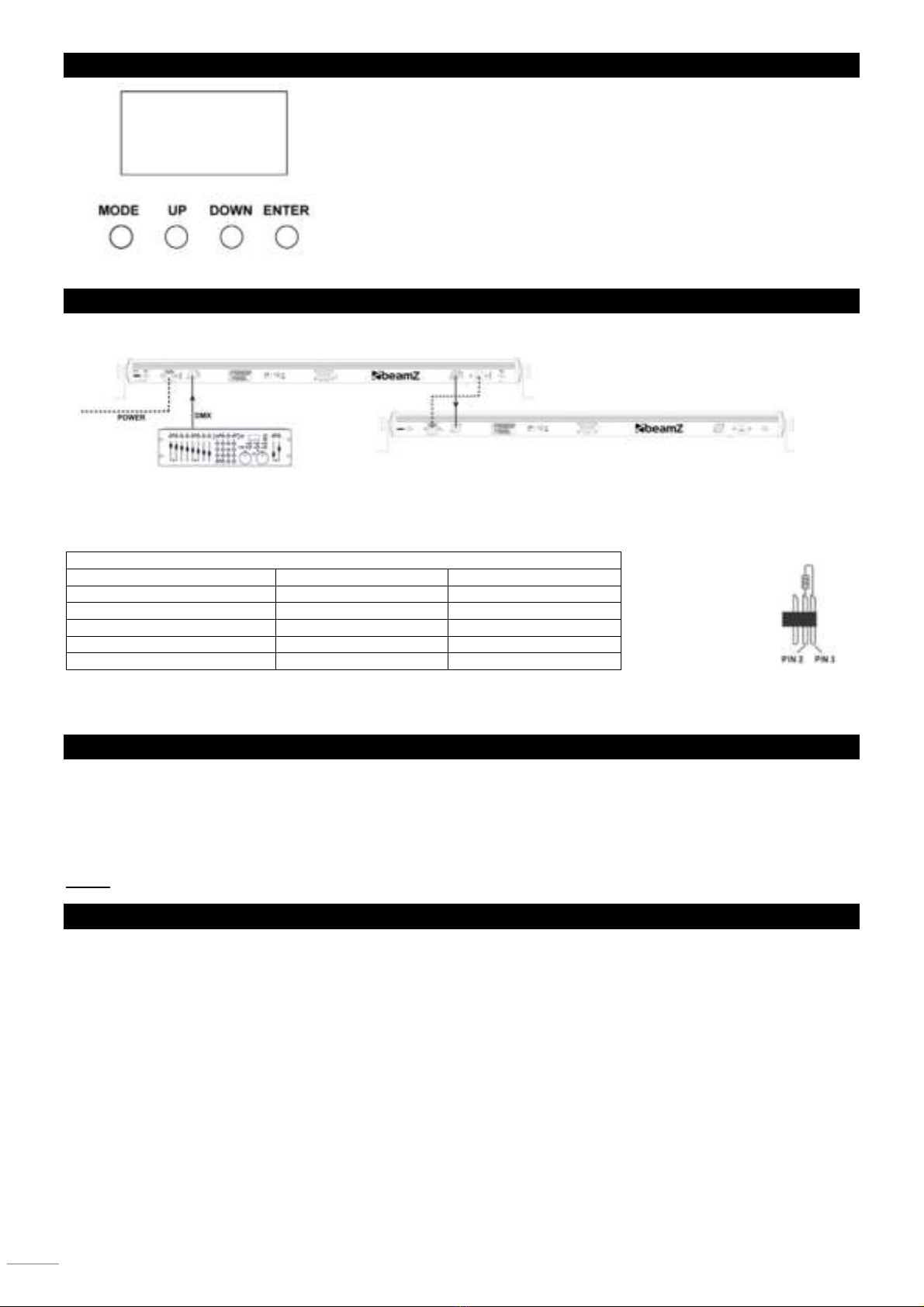

DISPLAY
The control board offer several features: you can simple set the starting address,
run the pre-programmed program or make a reset. The main menu is accessed
by pressing the Mode-button, browse through the submenu by pressing Up or
Down.
Press the Enter-button in order to select the desired menu.
You can change the selection by pressing Up or Down. Confirm every selection
by pressing the Enter-button.
You can leave every mode by pressing the Mode-button. The functions provided
are described later in this manual.
DMX-512 CONNECTION
If you are using a standard DMX controller, you can connect the DMX output of the controller directly to the DMX input of the
first unit in a DMX chain. Always connect the output of one unit with the input of the next unit until all units are connected.
5-pin XLR DMX Connectors.
Some manufactures use 5-pin DMX-512 data cables for DATA transmission in place of 3-pin. 5-pin DMX fixtures may be
implemented in a 3-pin DMX line. When inserting standard 5-pin data cables in to a 3-pin line a cable adaptor must be used.
The chart below details a proper cable conversion.
3-Pin XLR to 5-Pin XLR Conversion
Conducto
r
3-Pin XLR Female (Out) 5-Pin XLR Male (In)
Ground/Shield Pin 1 Pin 1
Data Compliment (- signal) Pin 2 Pin 2
Data True (+ signal) Pin 3 Pin 3
Not Used Pin 4 – Do Not Use
Not Used Pin 5
–
Do Not Use
At the last fixture, the DMX cable has to be terminated. Solder a 120 Ohm resistor between signal (-) and signal (+) into a 3-pin
XLR connector and plug this into the DMX output of the last fixture in the chain.
MASTER/SLAVE OPERATION
The master/slave operation enables that several same units can be controlled by one “master” unit.
Connect the first unit “DMX OUT” socket with the second unit “DMX IN”, using a 3pin DMX Cable. Repeat this process with the
third, fourth etc. or see a above section “DMX-512 connection”. Choose the unit that will control all other and set this in master-
mode via display. The other units that must react on the master, you must set in slave-mode. The “Slave” will synchronously
follow the “Master” .
Noted: Any unit can be the “Master” or “Slave”.
DMX ADDRESSING
The DMX address, also known as the start channel, is the first channel used to receive instructions from a DMX controller. The
fixture is controlled using a minimum of 3 DMX channels (but has an extended modus which uses more channels). Each DMX
controlled fixture must have a DMX address set. For example, if the fixture has a DMX address of 10, then it uses channels 10
to 13 inclusive. The following fixture in the DMX chain could then be set to a DMX address of 14.
For independent control, each fixture must be assigned its own control channels. Two fixtures of the same type may share the
same address if identical behavior is desired. Address sharing can be useful for diagnostic purposes and symmetric control.
To set the fixture’s DMX address:
1. In the control menu, select DMX “ADDR” and press ENTER to confirm. The present address will blink in the display.
2. Use the UP and DOWN buttons to select an address from 1 to 512 (the top address will vary depending on the DMX mode of
the fixture).
3. Press ENTER to confirm your selection.

5
DMX CHANNEL MODE
You can control the fixture in two modes:
3 channel mode
5 channel mode
6 channel mode
12 channel mode
24 channel mode
48 channel mode
To adjust the setting:
1. Select “CHNd” MODE and press “ENTER”. The currently set option will blink in the display.
2. Use the “DOWN” and “UP” buttons to select 3ch, 5ch, 6ch, 12ch, 24ch or 48ch.
3. Press “ENTER” to save your selection.
BEHAVIOR WITHOUT DMX (DMX STATE)
The DMX STATE setting determines how the fixture behaves when it is not receiving a DMX signal. You can set the fixture to
enter Auto Mode, Sound Mode or black out.
To adjust the setting:
Select “SLNd” and press “ENTER”. You can choose between “Mast”, “SL1”, “SL2” and “d512”. For use the Auto or sound the
fixture must be set on “Mast”. When is select “SL1”, “SL2” or “d512” the fixture is black when without DMX.
2. Use the “Down” or UP buttons to select “Auto” or “Sound” and press “ENTER”.
3. When “Auto” you can choose between 16 auto programs select your program with de “Down” and “UP” buttons and press
“ENTER”.
When “ShNd” (sound programs) you can choose between 16 sound programs select you program with de “Down” and “UP”
buttons and press “ENTER”.
FIRMWARE VERSION
To display the fixture’s current firmware version, select “UER” and press ENTER. The display will show the version of firmware
in the fixture. Press MENU to exit.

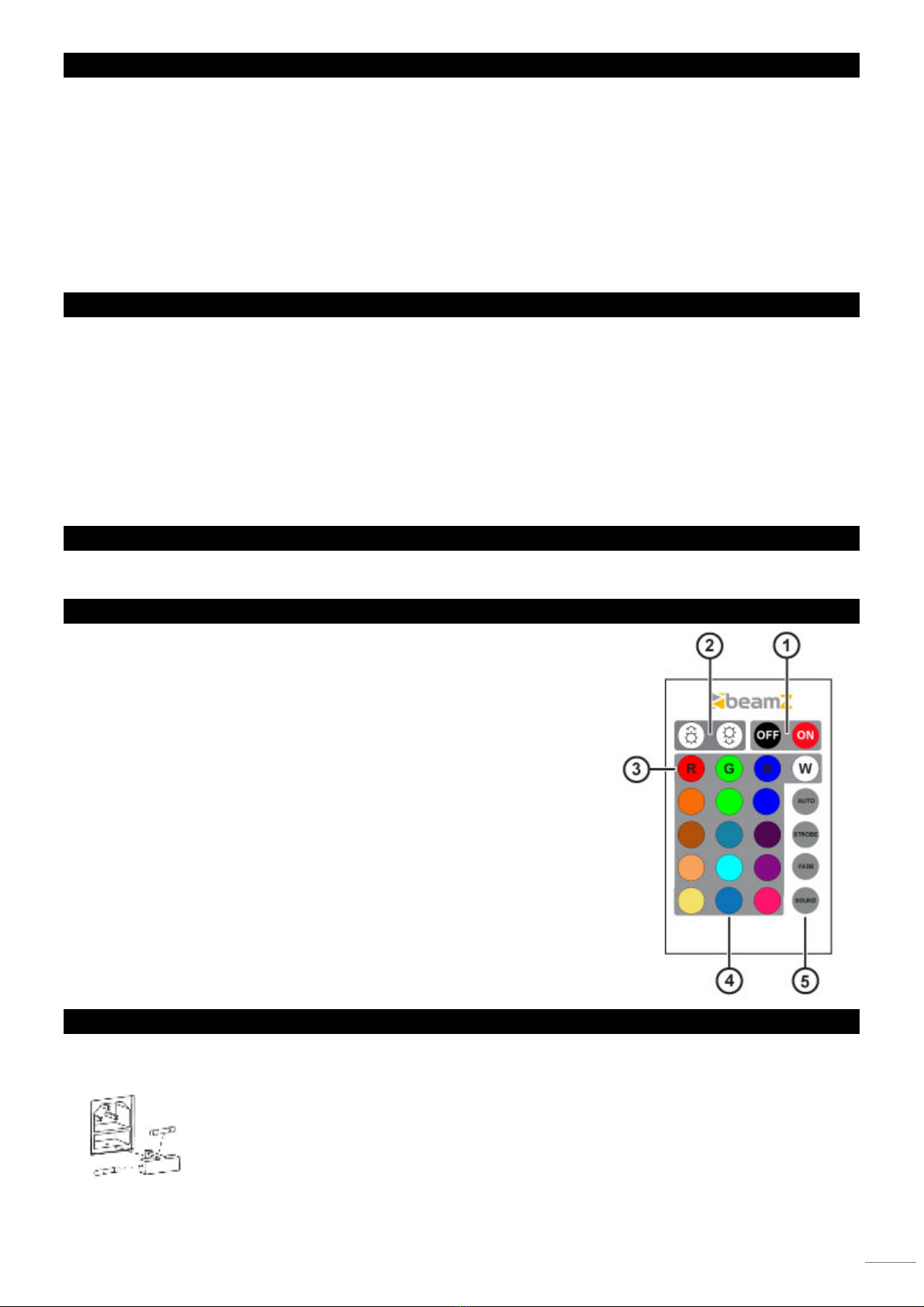

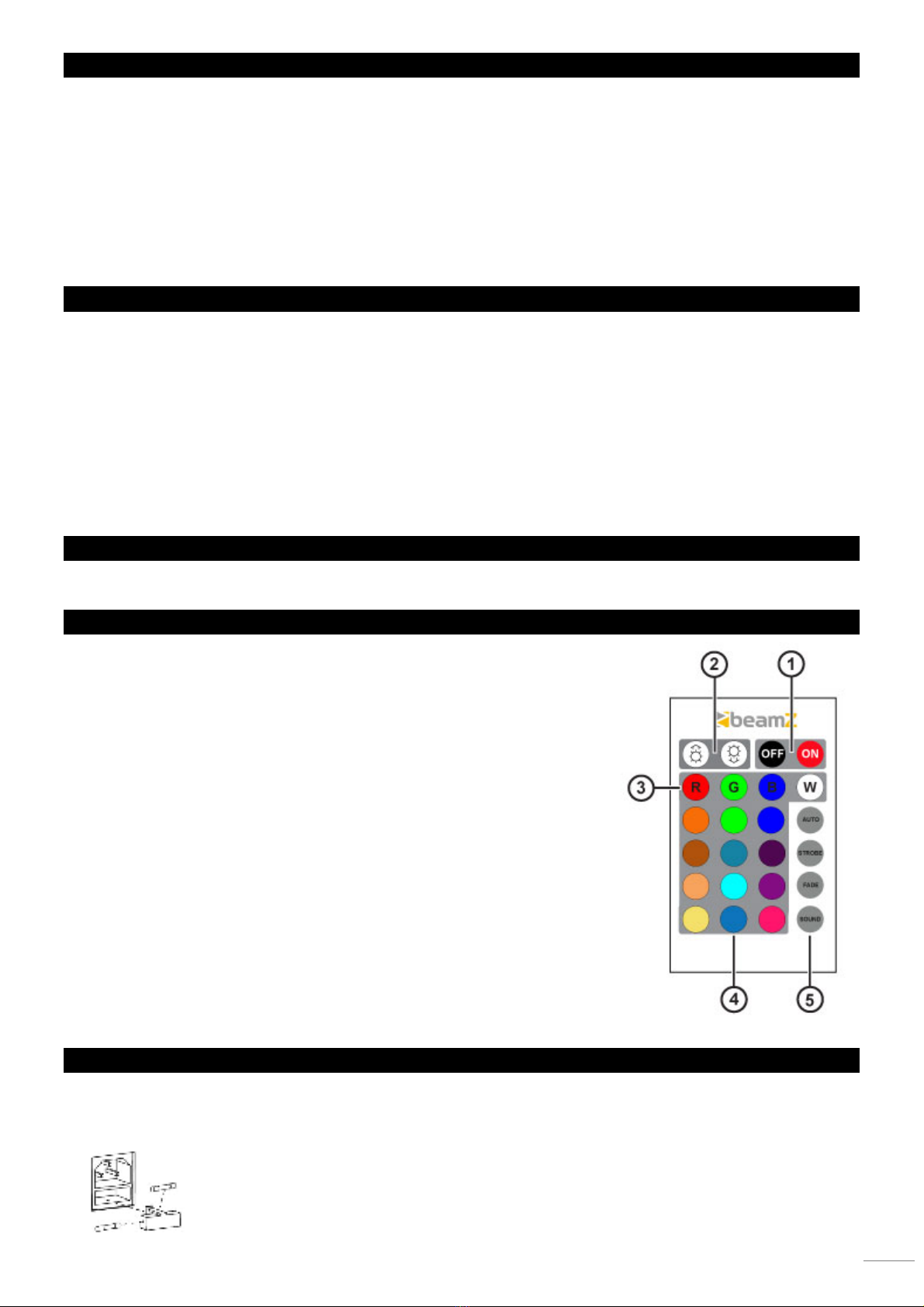

IR MODE
Press mode key until Iron or IroF is displayed; then press Up or Down button to
choose Iron. Press ENTER to confirm.
To switch off the lights:
Press OFF on the remote control. All the lights will turn off until the button ON is
pressed [1].
Manual colour control
You can set R/G/B/W colours with the remote by pushing either the Red <R> button
for red, the Green <G> button for green, the Blue <B> button for blue [3].
Each colour intensity is then adjustable using the Light Up and Down [2] buttons
Preset colour mode:
Press one of the twelve preset colours on the remote control [4]. No dimming
possible with preset colours.
AUTO/SOUND on the IRC.
Press one of the four buttons to choose between the different auto programs. [5]
REPLACING THE FUSE
If the fuse is defective, replace the fuse with a fuse of the same type and value. Before replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuse holder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuse holder.
Step 3: Install the new fuse in the fuse holder.
Step 4: Replace the fuse holder in the housing.

6
FIXTURE CLEANING
The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to optimize light output.
Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding
can cause greater accumulation of dirt on the unit’s optics.
Make sure the area below the installation place is free from unwanted persons during servicing
Housings, fixations and installations spots( ceiling, truss, suspensions) should be totally free from any deformation
The mains cables must be in impeccable condition and should be replaced immediately when even a small problem is
detected
In order to protect the fixture from overheat the cooling fans (if any) and ventilation openings should be cleaned
monthly.
The interior of the fixture should be cleaned annually using a vacuum cleaner or air-jet.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every month. Clean the internal optics at least every 30/60 days.

ATTENTION: We strongly recommend internal cleaning to be carried out by qualified worker!

7
NEDERLANDS
Hartelijk dank voor de aanschaf van dit Beamz product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te
lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.
Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie weleens kunnen
vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook
raadzaam om reparaties/ modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar
deze handleiding ook voor toekomstig gebruik.
- Bewaar de verpakking zodat u indien het apparaat defect is, dit
in de originele verpakking kunt opsturen om beschadigingen te
voorkomen.
- Voordat het apparaat in werking wordt gesteld, altijd eerst een
deskundige raadplegen. Bij het voor de eerste keer inschakelen
kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na
een poos.
- In het apparaat bevinden zich onder spanning staande
onderdelen; open daarom NOOIT dit apparaat.
- Plaats geen metalen objecten en mors geen vloeistof in het
effect. Dit kan leiden tot elektrische schokken of defecten.
- Toestel niet opstellen in de buurt van warmtebronnen zoals
radiatoren etc. en niet op een vibrerende ondergrond plaatsen.
Dek ventilatieopeningen nooit af.
- Het apparaat is niet geschikt voor continu gebruik.
- Wees voorzichtig met het netsnoer en beschadig deze niet. Als
het snoer kapot of beschadigd is, kan dit leiden tot elektrische
schokken of defecten.
- Als u de stekker uit het stopcontact neemt, trek dan niet aan het
snoer, maar aan de stekker.
- Om brand of elektrische schok te voorkomen, dient u dit
apparaat niet bloot te stellen aan regen of vocht.
- Verwijder of plaats een stekker nooit met natte handen resp. uit
en in het stopcontact.
- Indien zowel de stekker en/of netsnoer als snoeringang in het
apparaat beschadigd zijn dient dit door een vakman hersteld te
worden.
- Indien het apparaat zo beschadigd is dat inwendige (onder)delen
zichtbaar zijn mag de stekker NOOIT in het stopcontact worden
geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in
dit geval contact op met de dealer.
- Sluit het apparaat nooit op een dimmer aan.
- Reparatie aan het apparaat dient te geschieden door een
vakman of een deskundige.
- Sluit het apparaat alleen aan op een 220-240VAC/ 50Hz
(geaard) stopcontact, verbonden met een 10-16A
meterkastgroep.
- Bij onweer altijd de stekker uit het stopcontact halen, zo ook
wanneer het apparaat voor een langere tijd niet gebruikt wordt.
Stelregel: Bij geen gebruik stekker verwijderen.
- Als u het apparaat lang niet gebruikt heeft en het weer wil
gebruiken kan er condens ontstaan; laat het apparaat eerst op
kamertemperatuur komen alvorens het weer in werking te
stellen.
- Apparaat nooit in vochtige ruimten en buiten gebruiken.
- De behuizing wordt zeer warm, raak deze dan ook niet aan bij
gebruik en direct na gebruik.
- Om ongevallen in bedrijven te voorkomen moet rekening
worden gehouden met de daarvoor geldende richtlijnen en
moeten de aanwijzingen/waarschuwingen worden gevolgd.
- Zorg voor een extra veiligheidsketting als het product op
hoogte wordt gehangen. Gebruik een truss-systeem met
montagehaak. Ga nooit onder het product staan bij ophanging.
Monteer minimaal 50 cm van brandbare objecten en laat
tenminste 1meter vrij aan weerszijden voor een deugdelijke
ventilatie.
- Dit apparaat bezit een hoge intensiteit LED; kijk nooit in de
LED om oogbeschadigingen te voorkomen.
- Het apparaat buiten bereik van kinderen houden. Bovendien
mag het apparaat nooit onbeheerd gelaten worden
- Gebruik geen schoonmaakspray om de schakelaars te
reinigen. Restanten van deze spray zorgen ervoor dat smeer
en stof ophopen. Raadpleeg bij storing te allen tijde een
deskundige.
- Zorg dat uw handen schoon zijn tijdens het gebruik.
- Gebruik geen overmatige kracht bij het bedienen van het
apparaat.
- Bij een ongeval met dit product altijd eerst een deskundige
raadplegen alvorens opnieuw te gebruiken.
- Tracht het apparaat niet schoon te maken met chemische
oplossingen. Dit kan de lak beschadigen. Gebruik een droge
doek om schoon te maken.
- Blijf uit de buurt van elektronische apparatuur die
bromstoringen zouden kunnen veroorzaken.
- Bij reparatie dienen altijd originele onderdelen te worden
gebruikt om onherstelbare beschadigingen en/of ontoelaatbare
straling te voorkomen.
- Schakel eerst het apparaat uit voordat u het netsnoer
verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u
het apparaat gaat verplaatsen.
- Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken
wanneer mensen erover heen lopen. Het netsnoer vóór ieder
gebruik controleren op breuken/defecten!
- In Nederland/België is de netspanning 220-240Vac/50Hz.
Indien u reist (en u neemt het apparaat mee) informeer dan
naar de netspanning in het land waar u verblijft.
Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij
aanraking van deze delen een elektrische schok wordt verkregen.
Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.
KIJK NOOIT DIRECT IN DE LENS. Dit kan uw ogen beschadigen. Daarnaast dienen epileptici rekening te houden met de effecten die
dit toestel creëert. Dit apparaat is CE goedgekeurd; er mogen geen veranderingen modificaties worden doorgevoerd; deze kunnen de
CE-status te niet doen met alle gevolgen van dien. Tevens vervalt de garantie!
OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de
5°C/41°F en 35°C/95°F ligt.
Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de
WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk
depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl
Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het
apparaat; in élk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook
vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze
gebruiksaanwijzing. Tevens aanvaardt Beamz geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van
veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

8
LET OP: Het installeren dient conform de wet en gestelde eisen te
geschieden! Ook dient het installeren te geschieden door
vakbekwaam personeel!
UITPAKKEN
LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle
onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk
de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden
teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.
Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet
onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur
komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.
AANSLUITSPANNING
Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten.
Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat
onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén
dimmer of regelbare voeding worden gebruikt.
Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat
voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.
INSTALLATIE
De constructie van de ophanging dient zo te zijn dat deze 10 keer het gewicht per uur van het product kan dragen.
Gebruik altijd de meegeleverde bevestigingsbeugel om het product op te hangen.
Het product dient m.b.v. een montageklem (niet meegeleverd) aan de meegeleverde bevestigingsbeugel te worden
bevestigd.
Het product moet altijd worden gezekerd d.m.v. veiligheidskabel.
Zorg ervoor dat geen enkel individu tijdens installatie, reparatie enz. onder het product staat of door kan lopen.
De gebruiker is verantwoordelijk voor het product, de installatie en de veiligheid van het geheel. Is deze daartoe niet in
staat dient altijd een externe deskundige in de arm genomen te worden die het geheel controleert en de
verantwoordelijkheid op zich neemt.
De gebruiker dient minstens eens per jaar het product en de installatie te laten controleren, op veiligheid, technische
werking enz., door een externe deskundige.
LET OP: Bij de installatie van het apparaat mag geen ontvlambaar materiaal
aanwezig zijn (decoratie materiaal, enz.). Houd tenminste 50 cm
afstand tot oppervlakken en andere apparatuur!

9
DISPLAY
Het bedieningspaneel biedt verschillende mogelijkheden zoals: eenvoudige
invoeren van het startadres, voorgeprogrammeerde programma selecteren of
een reset. Het hoofdmenu wordt geopend door op de Mode-toets, blader door
het submenu door Up of Down-toets.
Druk op de Enter-toets om het gewenste menu te selecteren.
U kunt de selectie wijzigen door te drukken op de Up of Down-toets. Bevestig
elke keuze door te drukken op de Enter-toets.
Je kunt elke modus verlaten door op de Mode -toets. De functies worden
verderop in de handleiding beschreven.
DMX-512 AANSLUITEN
Als u gebruik maakt van een standaard DMX-lichtstuurtafel, kunt u de DMX uitgang van de stuurtafel rechtstreeks aansluiten op
de DMX ingang van het eerste DMX apparaat. Sluit altijd de DMX uitgang aan op de eerst volgende DMX ingang van het
volgende apparaat totdat alle apparaten zijn aangesloten.
5-polige XLR connector.
Sommige fabrikanten gebruiken 5-polige DMX kabels voor DATA transmissie in plaats van 3-pin. 5-polige DMX armaturen kan
in een 3-polige DMX lijn worden uitgevoerd. Bij het plaatsen van standard 5-polige datakabels in een 3-polige DMX lijn, moet er
een verloop worden gebruikt. Onderstaande tabel geeft de details voor de juiste kabelconversie.
3-Pin XLR to 5-Pin XLR Conversion
Conducto
r
3-Pin XLR Female (Out) 5-Pin XLR Male (In)
Ground/Shield Pin 1 Pin 1
Data Compliment (- signal) Pin 2 Pin 2
Data True (+ signal) Pin 3 Pin 3
Not Used Pin 4 – Do Not Use
Not Used Pin 5 – Do Not Use
Opgelet bij het laatste apparaat, dient u de DMX-lijn af te sluiten met een eindweerstand. Soldeer een 120 Ohm weerstand tussen
signaal (-) en signaal (+) in een 3-polige XLR connector en steek deze in de DMX uitgang van het laatste apparaat in de lijn.
MASTER/SLAVE BEDIENING
De Master/Slave-bediening maakt het mogelijk verschillende zelfde apparaten te bedienen door een "Master" apparaat.
Sluit het eerste apparaat "DMX OUT" connector met het tweede apparaat "DMX IN", door gebruik te maken van een 3-pins
DMX kabel. Herhaal deze procedure met de derde, vierde enz. of zie het hoofdstuk "DMX-512 Aansluiten". Kies het apparaat
dat alle andere moet aansturen en zet deze in de master-modus via het display. De overige apparaten die moeten reageren op
de master, moet u in de slave-modus zetten. De “slave” zal synchroon de “master” volgen.
Opmerking: Elk apparaat kan de “Master” of “Slave” zijn.
DMX ADDRESSERING
Het DMX adres, ook wel het startkanaal genoemd, is het eerste kanaal dat wordt gebruikt om instructies van een DMX
controller te ontvangen. De fixture wordt bestuurd met behulp van minimaal 3 DMX-kanalen (maar heeft een uitgebreide modus
die meer kanalen gebruikt). Elke DMX-gestuurde fixture moet een DMX-adres hebben ingesteld. Als de fixture bijvoorbeeld een
DMX-adres van 10 heeft, gebruikt het kanaal 10 tot en met 13. De volgende fixture in de DMX lijn kan dan worden ingesteld op
een DMX-adres van 14.
Voor onafhankelijke besturing moet elk ficture zijn eigen besturingskanalen toegewezen krijgen. Twee fixtures van hetzelfde
type kunnen hetzelfde adres delen als identiek gedrag gewenst is. Het delen van adressen kan handig zijn voor diagnostische
doeleinden en symmetrische controle.
Om het DMX-adres van de fixture in te stellen:
1. Selecteer DMX "ADDR" in het bedieningsmenu en druk op ENTER om te bevestigen. Het huidige adres knippert op het
display.
2. Gebruik de knoppen Up en Down om een adres van 1 tot 512 te selecteren (het bovenste adres is afhankelijk van de DMX-
modus van het armatuur).
3. Druk op ENTER om uw selectie te bevestigen.

10
DMX CHANNEL MODUS
U kunt de fixture in 6 modus besturen:
3 channel mode
5 channel mode
6 channel mode
12 channel mode
24 channel mode
48 channel mode
Om de instelling aan te passen:
1. Selecteer "CHNd" MODE en druk op "ENTER". De momenteel ingestelde optie knippert op het display.
2. Gebruik de "DOWN" - en "UP" knoppen om 3ch, 5ch, 6ch, 12ch, 24ch of 48ch te selecteren.
3. Druk op "ENTER" om uw selectie op te slaan.
GEDRAG ZONDER DMX (DMX STATE)
De DMX STATE instelling bepaalt hoe de fixture zich gedraagt wanneer deze geen DMX-signaal ontvangt. U kunt de fixture
instellen op Auto Mode, Sound Mode of Black Out.
Om de instelling aan te passen:
Selecteer "SLNd" en druk op "ENTER". U kunt kiezen tussen "Mast", "SL1", "SL2" en “d512”. Voor gebruik van Auto of geluid
moet de fixture op "Mast" worden ingesteld. Wanneer is geselecteerd "SL1", "SL2" of “d512” de armatuur zal naar zijn home
positie gaan wanneer zonder DMX.
2. Gebruik de "Down" of “UP” knoppen om "Auto" of "Geluid" te selecteren en druk op "ENTER".
3. Als u "Auto" kiest kunt u uit 4 automatische programma’s kiezen, selecteert u uw programma met de "Down" en "UP"
knoppen en drukt u op "ENTER".
Opmerking: Wanneer u een geluidsprogramma gebruikt, selecteert u "Soun" en drukt u op "ENTER". U kunt kiezen tussen
"AAN" (geluid aan) of "UIT" (Geluid uit) gebruik de knoppen "Down" en "UP" en druk op "ENTER" om te bevestigen
FIRMWARE VERSIE
Om de huidige firmwareversie van de fixture weer te geven, selecteert u "UER" en drukt u op ENTER. Het display toont de
versie van de firmware in de fixture. Druk op MENU om af te sluiten.
IR AFSTANDSBEDIENING
Druk op mode toets tot “Iron” of “IroF” in het display wordt weergegeven. Druk
vervolgens op Omhoog of Omlaag om het “Iron” te selecteren. Bevestig met de
ENTER-toets.
Om de verlichting uit te schakelen:
Druk op OFF-toets van de afstandsbediening. Alle LED’s worden uitgeschakeld totdat
de ON-toets wordt ingedrukt [1].
Handmatig kleur instellen:
U kunt de kleuren instellen met de afstandsbediening door te drukken op “R”-toets
voor de kleur rood, “G”-toets voor de kleur groen, “B”-toets voor de kleur blauw [3].
Elke kleurintensiteit is instelbaar met behulp van de omhoog en omlaag-toetsen [2].
Voorgeprogrammeerde kleuren:
Druk op één van de twaalf voorgeprogrammeerde kleuren op de afstandsbediening
[4]. Dimmen is niet mogelijk met voorgeprogrammeerde kleuren.
AUTO / SOUND
Druk op één van de vier toetsen om te kiezen tussen de verschillende automatische
programma’s . [5]
VERVANGEN ZEKERING
Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het
vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.
Procedure:
Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier.
Stap 2: Verwijder de oude zekering uit de zekeringhouder.
Stap 3: Installeer de nieuwe zekering in de zekeringhouder.
Stap 4: Plaats de zekeringhouder in de behuizing.

11
ONDERHOUD
Het reinigen van inwendige en uitwendige optische lenzen en / of spiegels moet regelmatig worden uitgevoerd om de
lichtopbrengst te optimaliseren. Reinigingsfrequentie is afhankelijk van de omgeving waarin het armatuur wordt gebruikt: een
klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.
Zorg er voor dat gedurende het onderhoud zich geen individuen bevinden onder het apparaat.
Schakel het apparaat uit, trek de stekker uit het stopcontact en wacht tot het apparaat is afgekoeld.
Behuizing, bevestiging en installaties (plafond, truss, ophanging) moeten van deugdelijke aard zijn.
Het netsnoer mag niet beschadigd zijn en moet direct vervangen worden, ook bij kleine defecten.
Om het apparaat te beschermen tegen oververhitting dienen ventilatoren en ventilatie openingen iedere maand
gereinigd te worden.
De lens en spiegels dienen periodiek gereinigd te worden. Deze periode is afhankelijk van de aanwezige viezigheid.
Alleen reinigen met een droge doek, gebruik geen reinigingsmiddelen.
Modificaties door de fabrikant worden zonder u op de hoogte te brengen doorgevoerd.
LET OP: Wij adviseren u het reinigen en servicen van het apparaat uit te laten voeren
door een vakbekwaam
p
ersoon.

12
DEUTSCH
Vielen Dank für den Kauf dieses Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen,
damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der
ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle
Sicherheitsvorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal
ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.
- Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall
sicher transportieren zu können.
- Bevor das Gerät in Betrieb genommen wird, muss es erst von
einem Fachmann überprüft werden. Bei der ersten Benutzung
kann etwas Geruch auftreten. Das ist normal und verschwindet
nach einer Weile
- Das Gerät enthält unter Spannung stehende Teile. Daher
NIEMALS das Gehäuse öffnen.
- Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen
lassen. Sie können zu Stromschlag und Defekten führen.
- Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern
aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals
die Belüftungsschlitze abdecken.
- Das Gerät ist nicht für Dauerbetrieb geeignet.
- Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen
Sie es nicht. Eine beschädigte Netzschnur kann zu Stromschlag
und Defekten führen.
- Wenn Sie das Gerät vom Netz trennen, immer am Stecker
ziehen, niemals an der Schnur.
- Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen
und Feuchtigkeit schützen.
- Den Stecker nie mit nassen Händen in eine Netzsteckdose
stecken oder abziehen.
- Wenn sowohl der Stecker und/oder die Netzschnur bzw. der
Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem
Fachmann repariert werden.
- Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind,
darf der Stecker NICHT in eine Steckdose gesteckt werden und
das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in
dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen
Dimmer angeschlossen werden.
- Reparaturen dürfen nur von einem Fachmann oder
Sachverständigen ausgeführt werden.
- Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-
240V AC/50Hz Spannung anschließen.
- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker
abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker
abziehen.
- Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich
Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf
Zimmertemperatur kommen, bevor Sie es einschalten.
- Das Gerät nicht in feuchten Räumen oder im Freien benutzen.
- Das Gehäuse wird sehr warm. Während des Betriebs und gleich
danach nicht das Gehäuse anfassen.
- Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die
geltenden Richtlinien beachtet und die
Anweisungen/Warnungen befolgt werden.
- Wenn das Gerät an der Decke befestigt werden soll, muss es
mit einer zusätzlichen Sicherheitskette abgesichert werden.
Benutzen Sie ein Traversen system mit Haken. Während der
Montage darf sich niemand im Bereich darunter aufhalten. Das
Gerät muss mindestens 50cm von brennbaren Materialien
entfernt angebracht werden. Lassen Sie einen Mindestabstand
von 1m an jeder Seite des Geräts frei, um ausreichende
Kühlung zu gewährleisten.
- Das Gerät besitzt eine hochintensive LED. Niemals direkt in
die LED blicken, um die Augen nicht zu beschädigen.
- Niemals das Gerät kurz hintereinander ein- und ausschalten.
Dadurch verkürzt sich die Lebensdauer erheblich.
- Das Gerät außerhalb der Reichweite von Kindern halten. Das
Gerät niemals unbeaufsichtigt lassen.
- Die Regler nicht mit Reinigungssprays reinigen. Diese
hinterlassenen Rückstände, die zu Staub- und
Fettansammlungen führen. Bei Störungen immer einen
Fachmann um Rat fragen.
- Das Gerät nur mit sauberen Händen bedienen.
- Das Gerät nicht mit Gewalt bedienen.
- Nach einem Unfall mit dem Gerät immer erst einen Fachmann
um Rat fragen, bevor Sie es wieder einschalten.
- Keine chemischen Reinigungsmittel benutzen, die den Lack
beschädigen. Das Gerät nur mit einem trockenen Tuch
abwischen.
- Nicht in der Nähe von elektronischen Geräten benutzen, die
Brummstörungen verursachen können.
- Bei Reparaturen nur die Original-Ersatzteile verwenden, um
starke Schäden und/oder gefährliche Strahlungen zu
vermeiden.
- Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst
das Gerät ausschalten. Netz- und Anschlusskabel abziehen,
bevor Sie das Gerät umstellen.
- Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden
kann, wenn Menschen darüber laufen. Das Netzkabel vor
jedem Einsatz auf Brüche/Schadstellen überprüfen.
- In Deutschland beträgt die Netzspannung 220-240V AC /
50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie,
ob die örtliche Netzspannung den Anforderungen des Geräts
entspricht.
Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen
Stromschlag verursachen.
Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden
müssen.
NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies können Ihre Augen verletzen. Epileptiker müssen die
Auswirkungen berücksichtigen, die die Effekte dieses gerat auf ihre Gesundheit haben können. Das Gerät ist CE geprüft. Daher dürfen
KEINE Veränderungen vorgenommen werden. Außerdem verfällt bei Veränderungen am Gerät jeglicher Garantieanspruch!
HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5°C/41°F und 35°C/95°.
liegen.
Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen
Beitrag zum Schutze unserer Umwelt.
Tronios BV Registrierungsnummer : 21003000 (BatterieG). (Lithium)Batterien und Akkupacks sollten nur im entladenen Zustand in die
Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien
Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.
Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den
Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen
Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Beamz ist in keinem Fall
verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für
Fol
g
eschäden
j
e
g
licher Form.

13
AUSPACKEN
Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind,
benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt
werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das
dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet,
bis es Zimmertemperatur erreicht hat!
NETZANSCHLUSS
Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte
entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und
dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen
Spannung entspricht.
Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie
sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.
INSTALLATION
• Die Aufhängung des Geräts muss 10-mal das Eigengewicht 1 Stunde lang ohne Spuren von Verformung tragen
können.
• Verwenden Sie immer das mitgelieferte Montagebügel, um das Gerät zu hängen.
• Das Gerät darf nur über den Montagebügel (nicht enthalten) an der mitgelieferten Hänge-/Befestigungsbügel installiert
werden.
• Das Gerät muss immer mit Hilfe von Sicherungsseil gesichert werden.
• Die Anlage muss immer mit einer zweiten Sicherheitsvorrichtung z.B. einem geeigneten Fallnetz/Sicherungsseil
abgesichert werden. Die zweite Sicherheitsvorrichtung muss so gebaut sein, dass keine Teile des Geräts auf den
Boden fallen können, falls die Hauptbefestigung nachgibt.
• Achten Sie drauf, dass sich während der Montage, Demontage und Wartung keine Personen unter dem Montageplatz
befinden.
• Der Benutzer muss sicherstellen, dass alle sicherheitstechnischen Anlagen von einem Fachmann geprüft werden,
bevor er die Anlage zum ersten Mal in Betrieb nimmt oder nach Änderungen der Anlage.
• Der Benutzer muss sicherstellen, dass die Anlage einmal im Jahr von einem Fachmann geprüft wird.
• Das Gerät muss an einem Ort angebracht werden, wo es nicht von Personen erreicht werden kann und wo sich keine
Personen weder stehend noch sitzend aufhalte.
VORSICHT: Bitte beachten Sie die entsprechende nationale Gesetzgebung
während der Montage! Die Installation darf nur von befugten
Angestellten oder Fachleuten ausgeführt werden.
VORSICHT: Beim Installieren des Geräts darauf achten, dass sich keine
brennbaren Materialien (Dekorationsartikel usw.) in weniger
als 0,5m Entfernun
g
befinden.

14
DISPLAY
Die Konsole bietet verschiedene Funktionen wie: einfache Eingabe der
Startadresse, wählen Sie Preset-Programm oder ein Reset. Das Hauptmenü
wird durch Drücken der Mode-Taste aufgerufen, blättern Sie durch die
Untermenüs durch Up oder Down-Taste.
Drücken Sie die Enter-Taste, um das gewünschte Menü auszuwählen.
Sie können die Auswahl mit der Taste Up oder Down, ändern. Bestätigen Sie
jede Auswahl mit der Enter-Taste.
Sie können jeden Modus durch Drücken der Mode-Taste verlassen. Die
Funktionen werden später in diesem Gebrauchsanleitung beschrieben.
DMX-512 ANSCHLUSS
Wenn Sie einen standard Controller verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang
des ersten Gerätes der DMX-Kette verbinden. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis
alle Geräte angeschlossen sind. Sollen DMX-Controller mit 5-polige XLR-Ausgängen angeschlossen werden, müssen 5-polige
nach 3-polige Adapter verwendet werden.
3-Pin XLR 5-Pin XLR Konvertierung
3-Pin XLR Female (Out) 5-Pin XLR Male (In)
Masse / Schirm Pin 1 Pin 1
Data (- signal) Pin 2 Pin 2
Data (+ signal) Pin 3 Pin 3
Nicht benutzt Pin 4
Nicht benutzt Pin 5
Achtung, Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-
Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (-)und Signal (+) ein 120 Ohm Widerstand
eingelötet ist.
MASTER/SLAVE-BETRIEB
Die Master/Slave-Betrieb lassen sich mehrere gleiche Geräte durch eine Mastergerät gesteuert werden.
Schließen Sie das erste Gerät "DMX OUT" Busche mit dem zweiten Gerät "DMX IN", durch Verwendung eines 3-Pin DMX
Kabel. Wiederholen Sie diesen Vorgang mit dem dritten, vierten, usw. oder sehen Abschnitt "DMX-512 Anschluss."
Wählen Sie das Gerät die alle anderen müssen steuern und setzen Sie ihn in den Master-Modus über das Display.
Die anderen Geräte, die auf dem „Master“ reagieren müssen, müssen Sie im Slave-Modus einstellen. Die „Slave“ werden
synchron die „Master“ folgen.
Achtung: Jede Gerät kann der "Master" oder "Slave" sein.
DMX-ADRESSIERUNG
Die DMX-Adresse, auch als Startkanal bezeichnet, ist der erste Kanal, über den Anweisungen von einem DMX-Controller
empfangen werden. Das Gerät wird mit mindestens 3 DMX-Kanälen gesteuert (hat aber einen erweiterten Modus, der mehr
Kanäle verwendet). Für jedes DMX-gesteuerte Gerät muss eine DMX-Adresse eingestellt sein. Wenn das Gerät beispielsweise
eine DMX-Adresse von 10 hat, werden die Kanäle 10 bis einschließlich 13 verwendet. Das folgende Gerät in der DMX-Kette
könnte dann auf eine DMX-Adresse von 14 eingestellt werden.
Zur unabhängigen Steuerung muss jedem Gerät ein eigener Kontrollkanal zugewiesen werden. Zwei Fixtures desselben Typs
können dieselbe Adresse teilen, wenn ein identisches Verhalten gewünscht wird. Die gemeinsame Nutzung von Adressen kann
für Diagnosezwecke und die symmetrische Steuerung nützlich sein.
So stellen Sie die DMX-Adresse des Geräts ein:
1. Wählen Sie im Steuerungsmenü DMX "ADDR" und bestätigen Sie mit ENTER. Die aktuelle Adresse blinkt im Display.
2. Wählen Sie mit den Tasten UP und DOWN eine Adresse von 1 bis 512 (die obere Adresse hängt vom DMX-Modus des
Geräts ab).
3. Drücken Sie ENTER, um Ihre Auswahl zu bestätigen.

15
DMX-KANALMODUS
Sie können das Gerät in zwei Modi steuern:
• 3-Kanal-Modus
• 5-Kanal-Modus
• 6-Kanal-Modus
• 12-Kanal-Modus
• 24-Kanal-Modus
• 48-Kanal-Modus
So passen Sie die Einstellung an:
1. Wählen Sie "CHNd" MODE und drücken Sie "ENTER". Die aktuell eingestellte Option wird im Display blinken.
2. Wählen Sie mit den Tasten "DOWN" und "UP" 3ch, 5ch, 6ch, 12ch, 24ch oder 48ch.
3. Drücken Sie "ENTER", um Ihre Auswahl zu speichern.
VERHALTEN OHNE DMX (DMX-STATUS)
Die Einstellung DMX STATE bestimmt, wie sich das Gerät verhält, wenn es kein DMX-Signal empfängt. Sie können das Gerät
so einstellen, dass es in den Auto-Modus, den Ton-Modus oder den Black-Out-Modus wechselt.
So passen Sie die Einstellung an:
Wählen Sie "SLNd" und drücken Sie "ENTER". Sie können zwischen "Mast", "SL1", "SL2" und "d512" wählen. Zur Verwendung
von Auto oder Sound muss das Gerät auf "Mast" eingestellt sein. Wenn "SL1", "SL2" oder "d512" ausgewählt ist, ist das Gerät
schwarz ohne DMX.
2. Wählen Sie mit den Tasten "Down" oder "Up" "Auto" oder "Sound" und drücken Sie "ENTER".
3. Wenn Sie "Auto" wählen, können Sie zwischen 16 automatischen Programmen wählen, wählen Sie Ihr Programm mit den
Tasten "Down" und "UP" und drücken Sie "ENTER".
Bei "ShNd" (Soundprogramme) können Sie zwischen 16 Soundprogrammen wählen, mit den Tasten "Down" und "UP"
programmieren und "ENTER" drücken.
FIRMWARE VERSION
Um die aktuelle Firmware-Version des Geräts anzuzeigen, wählen Sie "UER" und drücken Sie ENTER. Das Display zeigt die
Version der Firmware im Gerät an. Drücken Sie MENU zum Beenden.
IR FERNBEDIENUNG
Drücken Sie die Mode-Taste, bis "Iron" oder "IroF" im Display erscheint und drücken
Sie dann nach oben oder unten um "Iron" zu wählen. Bestätigen Sie mit der ENTER-
Taste.
So schalten Sie das Licht aus:
Drücken Sie OFF-Taste auf der Fernbedienung. Alle LEDs werde ausgeschaltet, bis
die ON-Taste gedrückt wird. [1]
Manuell Farbe:
Sie können die Farbe mit der Fernbedienung einstellen, indem Sie die Taste "R" für
die Farbe Rot drücken, "G" Taste für die Farbe grün, Taste "B" für die Farbe Blau [3].
Jede Farbintensität kann mit die Auf- und Ab-Tasten eingestellt werden [2].
Voreingestellte Farben:
Drücken Sie eine der zwölf voreingestellten Farben auf der Fernbedienung [4].
Dimming ist nicht möglich, mit vorprogrammierten Farben.
AUTO / SOUND
Drücken Sie eine der vier Tasten zwischen verschiedenen Automatikprogramme zur
Auswahl. [5]
SICHERUNGSWECHSEL
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem
Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden
Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

16
REINIGUNG UND WARTUNG
Der inneren und äußeren optischen Linsen und / oder Spiegel müssen regelmäßig gereinigt werden, um die Lichtleistung zu
optimieren. Die Häufigkeit der Reinigung hängt von der Umgebung, in der das: feuchte, verrauchte und besonders
verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen des Geräts verursachen.
• Stellen Sie sicher, dass der Bereich unterhalb des Geräts befinden sich keine unbefugten Personen im Servicefall.
• Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert
sein.
• An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein.
• Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder
Ablagerungen aufweisen. Um den Laser vor Überhitzung Lüfter und Lüftungsschlitze sollten monatlich gereinigt
werden, zu schützen.
• Das Objektiv und Spiegel sollten regelmäßig gereinigt werden. Diese Zeit ist abhängig von der vorhandenen Schmutz.
• Reinigen Sie es nur mit einem trockenen Tuch.
• Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
• Reinigen Sie das Objektiv sauber mindestens einmal im Monat.
• Änderungen, ohne dass Sie den vom Hersteller geändert informieren.

ACHTUNG: Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

17
ESPAÑOL
Enhorabuena por la compra de este efecto de luces Beamz. Por favor lea atentamente este manual antes de usar el aparato
para disfrutar al completo de sus prestaciones.
Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o
una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas.
Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato
se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.
- Este aparato contiene piezas que llevan voltaje. Por lo
tanto NO abra la carcasa.
- No coloque objetos metálicos o vierta líquidos dentro del
aparato Podría producir descargas eléctricas y fallos en
el funcionamiento.
- No coloque el aparato cerca de fuentes de calor tipo
radiadores, etc. No coloque el aparato en superficies
vibratorias. No tape los agujeros de ventilación.
- Este aparato no está preparado para un uso continuado.
- Tenga cuidado con el cable de alimentación y no lo
dañe. Un daño o defecto en el cable de alimentación
puede producir una descarga eléctrica o fallo en el
funcionamiento.
- Cuando desconecte el aparato de la toma de corriente,
siempre tire de la clavija, nunca del cable.
- No enchufe o desenchufe el aparato con las manos
mojadas.
- Si la clavija y/o el cable de alimentación están dañados,
necesitan reemplazarse por un técnico cualificado.
- Si el aparato está dañado de modo que puedan verse
sus partes internas, NO conecte el aparato a la toma de
corriente y NO lo encienda. Contacte con su distribuidor.
NO conecte el aparato a un reostato o dimmer.
- Para evitar un fuego o peligro de descarga, no exponga
el aparato a la lluvia y a la humedad.
- Todas las reparaciones deben llevarse a cabo
exclusivamente por técnicos cualificados.
- Conecte el aparato a una toma de corriente con toma de
tierra (220-240Vca/50Hz) protegida por un fusible de 10-
16A.
- Durante una tormenta o si el aparato no va a usarse
durante un periodo largo de tiempo, desconéctelo de la
toma de corriente. La regla es: Desconéctelo si no lo va
a usar.
- Si el aparato no se ha usado en mucho tiempo puede
producirse condensación. Deje el aparato a temperatura
ambiente antes de encenderlo.
- Nunca utilice el aparato en ambientes húmedos o en el
exterior.
- Durante el funcionamiento, la carcasa se calienta
muchísimo. No la toque durante el funcionamiento o
inmediatamente después.
- Para prevenir accidentes en las empresas, debe seguir
las directrices aplicables y seguir las instrucciones.
- Asegure el aparato con una cadena de seguridad extra
si el aparato se monta en un techo. Utilice un sistema de
truss con ganchos. Asegúrese de que nadie permanece
en el área de montaje. Monte el efecto a una distancia
de al menos 50cm de materiales inflamables y deje un
espacio de al menos 1 metro a cada lado para permitir
que haya suficiente ventilación.
- Este aparato contiene LEDs de alta luminosidad. No
mire a la luz del LED para evitar daños en su vista.
- No lo apague y encienda repetidamente. Esto acorta su
tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No
deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los
interruptores. Los residuos de estos sprays producen
depósitos de polvo y grasa. En caso de mal
funcionamiento, siempre consulte a un profesional.
- Solo maneje el aparato con las manos limpias.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique
un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato.
Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden
producir interferencias.
- Solo utilice recambios originales para las reparaciones,
de otro modo pueden producirse daños serios y/o
radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de
corriente y/o de otros equipos. Desconecte todos los
cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede
dañarse cuando la gente lo pise. Compruebe el cable de
alimentación antes de cada uso por si hay daños o
defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz.
Compruebe que la toma de corriente coincide. Si tiene
que viajar, asegúrese de que el voltaje del país es el
adecuado para este aparato.
- Guarde el embalaje original para poder transportar el
aparato en condiciones seguras.
Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente
magnitud como para producir una descarga eléctrica.
Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie
de la letra.
NO MIRE DIRECTAMENTE A LA S LENTES. Puede dañarle la vista. Las personas propensas a tener ataques
epilépticos deben tener en cuenta los efectos que este efecto de luces puede tener en ellos.
Este aparato ha obtenido el certificado CE. Está prohibido hacer cambios en el aparato. Invalidaría el certificado CE y su
garantía!
NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre
5°C/41°F y 35°C/95°F.
Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la
autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las
especificaciones pueden variar sin previo aviso.
Nie próbuj dokonywaćżadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń
spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Beamz nie jest odpowiedzialny za uszczerbek na zdrowiu
oraz kontuzje spowodowane niestosowaniem siędo zaleceńbezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

18
INSTRUCCIONES DE DESEMBALAJE
ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el
contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique
inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el
transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso
de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.
Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La
condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la
temperatura ambiente..
FUENTE DE ALIMENTACIÓN
En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado.
Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos
irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de
alimentación o dimmer ajustable.
Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una
toma de tierra adecuada para evitar el riesgo de electrocución o incendio.
INSTALACIÓN
Atención:
La instalación del aparato debe ser de una manera que pueda soportar 10 veces su peso durante 1 hora sin sufrir
deformaciones dañosas.
La instalación siempre debe ser efectuada con un accesorio de seguridad secundario, por ejemplo, una red de anclaje
adecuada. Este accesorio de seguridad secundario debe ser construido de una manera que ninguna parte de la
instalación puede caer si falla el accesorio principal.
Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el montaje, de-
desmontaje y reparación.
El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccionadas por un
perito antes de poner en funcionamiento por primera vez y antes de tomar otra puesta en marcha.
El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccionadas por un
especialista una vez por año.
El aparato debe instalarse en la posición en la que las personas no puedan llegar y donde las personas puedan
caminar o sentarse.
PRECAUCIÓN: Por favor, considere las normas nacionales respectivas
durante la instalación! La instalación sólo debe ser
realizada
p
or un em
p
leado autorizado o distribuido
r
es!
PRECAUCIÓN: Al instalar el aparato, asegúrese de que no hay material
altamente inflamable inflamable (artículos de decoración,
etc.) en una distancia mínima de 0,5 metros.

19
PANEL DE CONTROL (DISPLAY)
The El panel de control ofrece varias características: puede simplemente asignar
la dirección de inicio, ejecutar el programa de pre-programado o hacer un reset.
Al menú principal se accede pulsando la tecla Modo, se navega por el submenú
pulsando arriba o abajo.
Pulse el botón Enter para seleccionar el menú deseado. Usted puede cambiar la
selección pulsando arriba o abajo. Confirme cada selección pulsando la tecla
Intro.
Puede abandonar cada modo pulsando el botón Modo. Las funciones previstas
se describen más adelante en este manual.
CONEXIÓN DMX-512
Si está utilizando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente a la entrada DMX
de la primera unidad en la cadena DMX. Siempre conecte la salida de una unidad con la entrada de la siguiente unidad hasta
que todas las unidades estén conectadas.
Conectores 5-pin XLR DMX.
Algunos fabricantes utilizan cables de datos de 5-pin DMX-512 para la transmisión de datos en lugar de 3-pin. Los aparatos
DMX de 5-pin se pueden implementar en una línea DMX de 3 pines. Al insertar cables de datos standards de 5 pines en una
línea de 3 pines un adaptador de cable debe ser utilizado. La tabla a continuación detalla una conversión adecuada de cable.
Conversión 3-Pin XLR to 5-Pin XLR
Conductor 3-Pin XLR Hembra (Out) 5-Pin XLR Macho (In)
Masa / Tierra Pin 1 Pin 1
Enviar datos (- señal) Pin 2 Pin 2
Datos True (+ señal) Pin 3 Pin 3
No se utiliza Pin 4 – No se utiliza
No se utiliza Pin 5 – No se utiliza
En el último aparato, el cable DMX tiene que finalizar. Soldar un resistor de 120 ohmios entre la señal (-) y la señal (+) en un
conector XLR de 3 pines, que conectará a la salida DMX del último aparato en la cadena.
OPERACIÓN MAESTRO/ESCLAVO
El funcionamiento maestro / esclavo permite que varios mismas unidades pueden ser controladas por una unidad "maestro".
Conectar en el enchufe “DMX OUT” de la primera unidad con el enchufe “DMX IN” de la segunda unidad, utilizando un cable
DMX de 3 pines. Repita este proceso con la tercera, cuarta, etc., o ver una sección anterior "DMX-512 de conexión". Elija la
unidad que controlará a todas las demás y establezca esto en el modo maestro-a través de la pantalla. Debe configurar las
otras unidades en modo esclavo para que reaccionen al maestro. El "esclavo" sigue sincrónicamente al "Maestro".
Nota: Qualquier unidad puede ser “Maestro” o “Esclavo”.
DIRECCIONAMIENTO DMX
La dirección DMX, también conocida como canal de inicio, es el primer canal utilizado para recibir instrucciones de un
controlador DMX. El dispositivo se controla utilizando un mínimo de 3 canales DMX (pero tiene un modo extendido que usa
más canales). Cada dispositivo controlado por DMX debe tener un conjunto de direcciones DMX. Por ejemplo, si el dispositivo
tiene una dirección DMX de 10, entonces usa los canales 10 a 13 inclusive. El siguiente accesorio en la cadena DMX podría
establecerse en una dirección DMX de 14.
Para un control independiente, a cada dispositivo se le deben asignar sus propios canales de control. Dos dispositivos del
mismo tipo pueden compartir la misma dirección si se desea un comportamiento idéntico. El uso compartido de direcciones
puede ser útil para fines de diagnóstico y control simétrico.
Para establecer la dirección DMX del dispositivo:
1. En el menú de control, seleccione DMX "ADDR" y presione ENTER para confirmar. La dirección actual parpadeará en la
pantalla.
2. Use los botones ARRIBA y ABAJO para seleccionar una dirección del 1 al 512 (la dirección superior variará dependiendo del
modo DMX del dispositivo).
3. Presione ENTER para confirmar su selección.

20
MODO CANAL DMX
Puede controlar el dispositivo en dos modos:
• Modo de 3 canales
• modo de 5 canales
• Modo de 6 canales
• Modo de 12 canales
• Modo de 24 canales
• Modo de 48 canales
Para ajustar la configuración:
1. Seleccione "CHNd" MODE y presione "ENTER". La opción configurada actualmente parpadeará en la pantalla.
2. Use los botones "ABAJO" y "ARRIBA" para seleccionar 3ch, 5ch, 6ch, 12ch, 24ch o 48ch.
3. Presione "ENTER" para guardar su selección.
COMPORTAMIENTO SIN DMX (ESTADO DMX)
La configuración DMX STATE determina cómo se comporta el dispositivo cuando no recibe una señal DMX. Puede configurar
el dispositivo para que ingrese al modo automático, al modo de sonido o al apagón.
Para ajustar la configuración:
Seleccione "SLNd" y presione "ENTER". Puede elegir entre "Master", "SL1", "SL2" y "d512". Para usar Auto o sonido, el
dispositivo debe configurarse en "Mast". Cuando se selecciona "SL1", "SL2" o "d512", el dispositivo es negro cuando no hay
DMX.
2. Use los botones "Abajo" o ARRIBA para seleccionar "Auto" o "Sonido" y presione "ENTER".
3. Cuando "Auto" puede elegir entre 16 programas automáticos, seleccione su programa con los botones "Abajo" y "ARRIBA" y
presione "ENTER".
Cuando "ShNd" (programas de sonido) puede elegir entre 16 programas de sonido, seleccione su programa con los botones
"Abajo" y "ARRIBA" y presione "ENTER”.
FIRMWARE VERSION
Para visualizar la versión de firmware actual del dispositivo, seleccione "UER" y presione ENTER. La pantalla mostrará la
versión del firmware en el dispositivo. Presione MENU para salir.
MODO IR
Presione la tecla de modo hasta que se muestre Iron o IroF; luego presione el botón
Arriba o Abajo para elegir Hierro. Presione ENTER para confirmar.
Para apagar las luces:
Presione OFF en el control remoto. Todas las luces se apagarán hasta que se
presione el botón [1].
Control de color manual
Puede configurar los colores R / G / B / W con el control remoto presionando el botón
rojo <R> para rojo, el botón verde <G> para el verde, el botón azul <B> para el azul
[3].
Cada intensidad de color se puede ajustar utilizando los botones de encendido y
apagado [2]
Modo de color preestablecido:
Presione uno de los doce colores predefinidos en el control remoto [4]. No es posible
el oscurecimiento con colores preestablecidos.
AUTO / SONIDO en el IRC.
Presione uno de los cuatro botones para elegir entre los diferentes programas
automáticos. [5]
CAMBIANDO EL FUSIBLE
Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar
de la corriente.
Procedimiento:
Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.
Paso 2: Retire el fusible viejo del portafusibles.
Paso 3: Instale el fusible nuevo en el portafusibles.
Paso 4: Vuelva a colocar el portafusibles en la caja.
