Beko DSA240K21W User manual

Refrigerator-Freezer type I
Kühl-Gefrier-Typ I
Réfrigérateur-Congélateur type I
Koel-Vriescombinatie type I
DSA240K21W

WARNING!
In order to ensure a normal operation of your refrigerating appliance, which uses a completely environmentally
friendly refrigerant the R600a (flammable only under certain conditions) you must observe the following rules:
Do not hinder the free circulation of the air around the appliance.
Do not use mechanical devices in order to accelerate the defrosting, others than the ones recommended by the
manufacturer.
Do not destroy the refrigerating circuit.
Do not use electric appliances inside the food keeping compartment, other than those that might have been
recommended by the manufacturer.
WARNUNG!
Ihr Gerät verwendet ein umweltverträgliches Kältemittel, R600a (nur unter bestimmten Umständen brennbar). Um
einen einwandfreien Betrieb Ihres Gerätes sicherzustellen, beachten Sie bitte folgende Vorschriften:
Die Luftzirkulation um das Gerät darf nicht behindert sein.
Verwenden Sie außer der vom Hersteller empfohlenen, keine mechanischen Hilfsmittel, um den Abtauprozess zu
beschleunigen.
Der Kältemittelkreislauf darf nicht beschädigt werden.
Verwenden Sie im Lebensmittelaufbewahrungsbereich Ihres Gerätes keine elektrischen Geräte, es sei denn, sie
sind vom Hersteller empfohlen.
ATTENTION!
Pour assûrer un fonctionnement normal de votre appareil qui utilise un agent frigorifique complètement écologique,
R600a (infammable seulement dans certaines conditions) vous devez respecter les règles suivantes:
N’empêchez pas la libre circulation de l’air autour de l’appareil.
N’ utilisez pas des dispositifs mécaniques pour accélérer le dégivrage, autres que ceux récommendés par le
fabriquant.
Ne détruissez pas le circuit frigorifique.
N’utilisez pas des appareils électiques à l’intérieur du compartiment pourconserver les denrées, apart celles qui
sont éventuellement récommendés par le fabriquant.
WAARSCHUWING!
U moet de volgende regels in acht nemen om de normale werking van uw koelkast, die het volledig milieuvriendelijke
koelmiddel R600a gebruikt, te verzekeren:
Hinder de vrije luchtcirculatie rond het toestel niet.
Gebruik geen andere mechanische toestellen om het ontdooien te versnellen dan de toestellen die door de
fabrikant worden aangeraden.
Vernietig het koelcircuit niet.
Gebruik geen andere elektrische toestellen in de bewaarlade voor etenswaren dan de toestellen die eventueel
door de fabrikant worden aangeraden.

Safety first /1
Electrical requirements /2
Transportation instructions /2
Installation instructions /2
Getting to know your appliance /3
Suggested arrangement of food in the appliance /3
Temperature control and adjustment /4
Before operating /4
Storing frozen food /4
Freezing fresh food /4
Making ice cubes /5
Defrosting /5
Replacing the interior light bulb /6
Cleaning and care /6
Repositioning the door /6
Do’s and don’ts /7
Troubleshooting /8
Sicherheit an erster Stelle /9
Voraussetzungen für den Elektroanschluss /10
Transportvorschriften /10
Hinweise zur Installation und zum Aufstellungsort /10
Kennenlernen des geräts /11
Vorschläge für das einordnen von Lebensmitteln /11
Einstellung und Regelung der Temperatur /12
Inbetriebnahme /12
Lagerung von Tiefkühlware /13
Einfrieren von frischen Lebensmitteln /13
Lebensmittelsymbole und Gefrierkalender /13
Herstellung von Eiswürfeln /13
Abtauen /13
Auswechseln der Glühlampe für die Innenbeleuchtung /14
Reinigung und Pflege /14
Wechseln des türanschlags /15
Was Sie tun sollten und was auf keinen fall-einige
hinweise /15
Massnahmen bei Betriebstőrunger /16
Hinweise zu Betriebsgerauschen /16
EN Index
D Inhalt
FR Sommaire
La sécurité d’abord /18
Conditions électriques /19
Instructions de transport /19
Instructions d’installation /19
Apprendre à connaître votre appareil /20
Suggestion d’agencement des denrées dans l’appareil /20
Commande de température et réglage /21
Avant l’utilisation /21
Conservation des denrées surgelées /21
Congélation des produits frais /22
Fabrication de glaçons /22
Dégivrage /22
Remplacer l'ampoule intérieure /23
Repositionnement de la porte /23
Nettoyage et entretien /23
À faire / À éviter /24
Diagnostic /25
Veiligheid eerst /26
Elektriciteitsvereisten /27
Transportinstructies /27
Installatie-instructies /27
Uw toestel leren kennen /28
Voorstel voor de schikking van de etenswaren in het
toestel /28
Opmeting en regeling van de temperatuur /29
Alvorens de inwerkstelling /29
Diepvriesproducten bewaren /29
Verse etenswaren invriezen /29
IJsblokjes maken /30
Ontdooien /30
Het binnenlichtje vervangen /30
Schoonmaak en onderhoud /30
De deur verplaatsen /31
Wel en niet /31
Informatie over de functiegeluiden /32
Problemen oplossen /33
NL Inhoud

1
CFigures that take place in this instruction manual are schematic and may not
correspond exactly with your product. If the subject parts are not included in the
product you have purchased, then it is valid for other models.
Abbildungen und Angaben in dieser Anleitung sind schematisch
und können etwas von Ihrem Produkt abweichen. Falls Teile nicht zum Lieferumfang
des erworbenen Gerätes zählen, gelten sie für andere Modelle.
Les illustrations présentées dans cette notice d’utilisation sont schématiques et
peuvent ne pas correspondre exactement à votre produit. Si certains éléments illustrés
ne sont pas inclus dans le produit que vous avez acheté, ils concerneront d’autres
modèles.
De afbeeldingen in deze gebruiksaanwijzing zijn schematisch en hoeven niet
exact met uw product overeen te komen. Wanneer onderdelen niet tot het product
behoren dat u hebt gekocht, gelden deze voor andere modellen.

2
3
4
5
6

7

Congratulations on your choice of a BEKO Quality
Appliance, designed to give you many years of service.
Safety first!
Do not connect your appliance to the electricity supply
until all packing and transit protectors have been
removed.
• Leave to stand for at least 4 hours before switching
on, to allow compressor oil to settle, if transported
horizontally.
• If you are discarding an old appliance with a lock or
latch fitted to the door, ensure that it is left in a safe
condition to prevent the entrapment of children.
• This appliance must only be used for its intended
purpose.
• Do not dispose of the appliance on a fire. Your
appliance contains non CFC substances in the
insulation which are flammable. We suggest you
contact your local authority for information on disposal
and available facilities.
• We do not recommend use of this appliance in an
unheated, cold room (e.g. garage, conservatory, annex,
shed, out-house etc.).
To obtain the best possible performance and trouble
free operation from your appliance it is very important to
read these instructions carefully. Failure to observe
these instructions may invalidate your right to free
service during the guarantee period.
Please keep these instructions in a safe place for easy
reference.
EN Instruction for use
1
This appliance is not intended for use by person with reduced physical, sensory or mental
capabilities or lack of experience and knowledge unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.

EN Instruction for use
Electrical requirements
Before inserting the plug into the wall socket
make sure that the voltage and the frequency
shown in the rating plate inside the appliance
corresponds to your electricity supply.
We recommend that this appliance is
connected to the mains supply via a suitably
switched and fused socket in a readily
accessible position.
Warning! This appliance must be earthed.
Repairs to electrical equipment should only be
performed by a qualified technician. Incorrect
repairs carried out by an unqualified person
are carry risks that may have critical
consequences for the user of the appliance.
ATTENTION!
This appliance operates with R600a which is
an environmental friendly but flammable gas.
During the transportation and fixing of the
product, care must be taken not to damage
the cooling system. If the cooling system is
damaged and there is a gas leakage from the
system, keep the product away from open
flame sources and ventilate the room for a
while.
WARNING - Do not use mechanical devices
or other means to accelerate the defrosting
process, others than those recommended by
the manufacturer.
WARNING - Do not damage the refrigerant
circuit.
WARNING - Do not use electrical appliances
inside the food storage compartments of the
appliance, unless they are of the type
recommended by the manufacturer.
WARNING - If the supply cord is damaged, it
must be replaced by the manufacturer, its
service agent or similarly qualified persons in
order to avoid a hazard.
Transportation instructions
1.The appliance should be transported only in
an upright position. The packing as supplied
must be intact during transportation.
2.If during the transport the appliance, has
been positioned horizontally, it must not be
operated for at least 4 hours, to allow the
system to settle.
3.Failure to comply with the above
instructions could result in damage to the
appliance, for which the manufacturer will not
be held liable.
4. The appliance must be protected against
rain, moisture and other atmospheric
influences.
Important!
•Care must be taken while cleaning/carrying
the appliance not to touch the bottom of the
condenser metal wires at the back of the
appliance, as this could cause injury to fingers
and hands.
•Do not attempt to sit or stand on top of your
appliance as it is not designed for such use.
You could injure yourself or damage the
appliance.
•Make sure that the mains cable is not
caught under the appliance during and after
moving, as this could damage the cable.
•Do not allow children to play with the
appliance or tamper with the controls.
Installation instructions
1. Do not keep your appliance in a room
where the temperature is likely to fall below 10
degrees C (50 degrees F) at night and/or
especially in winter, as it is designed to
operate in ambient temperatures between +10
and +38 degrees C (50 and 100 degrees F).
At lower temperatures the appliance may not
operate, resulting in a reduction in the storage
life of the food.
2. Do not place the appliance near cookers or
radiators or in direct sunlight, as this will
cause extra strain on the appliance's
functions. If installed next to a source of heat
or freezer, maintain the following minimum
side clearances:
From Cookers 30 mm
From Radiators 300 mm
From Freezers 25 mm
3. Make sure that sufficient room is provided
around the appliance to ensure free air
circulation (Item 2).
• Put the back airing lid to the back of your
refrigerator to set the distance between the
refrigerator and the wall (Item 3).
2

EN Instruction for use
4. The appliance should be positioned on a
smooth surface. The two front feet can be
adjusted as required.To ensure that your
appliance is standing upright adjust the two
front feet by turning clockwise or anti-
clockwise, until firm contact is secured with
the floor. Correct adjustment of feet prevents
excessive vibration and noise (Item 4).
5. Refer to "Cleaning and Care" section to
prepare your appliance for use.

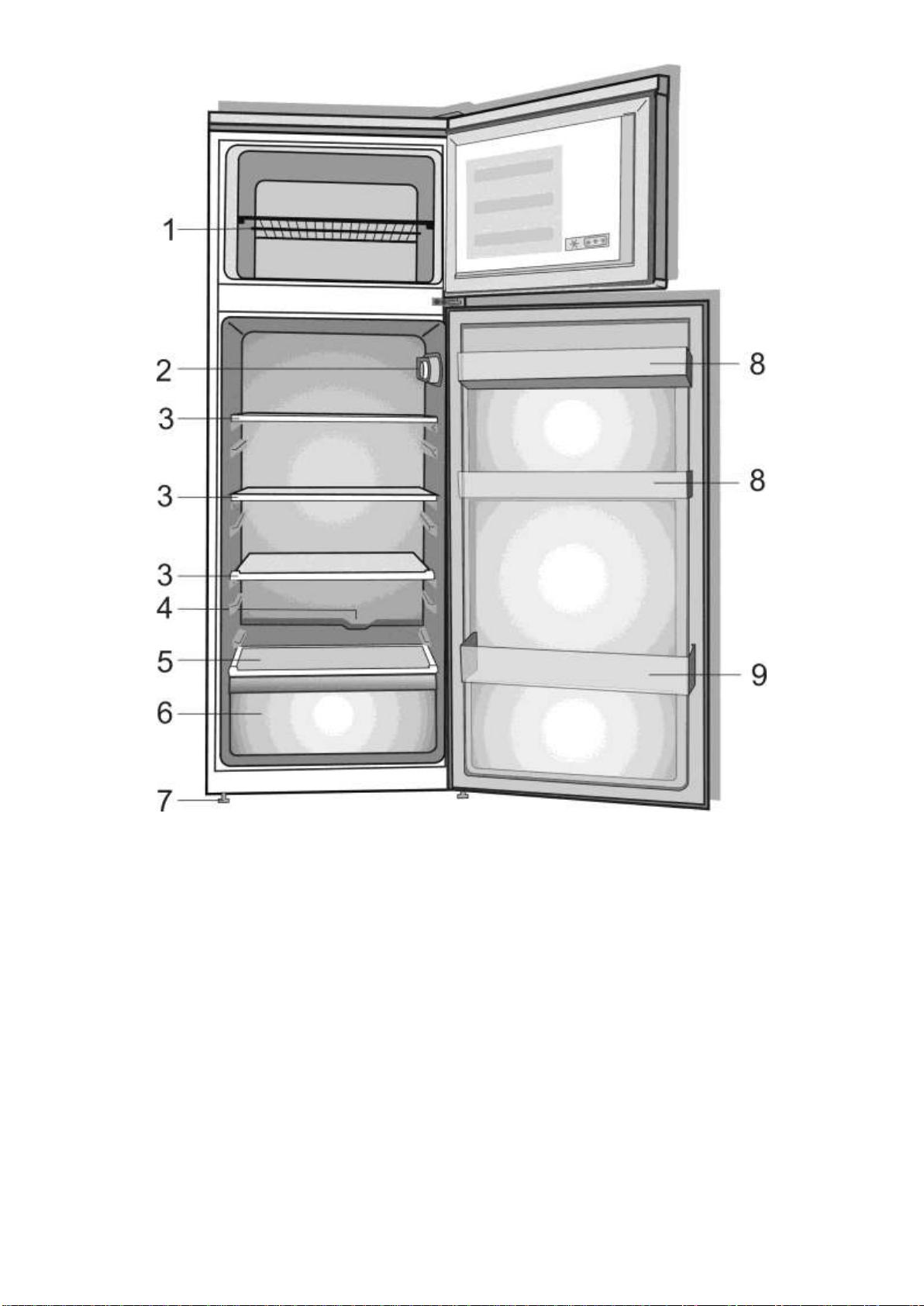

Getting to know your appliance
(Item 1)
1 - Freezer shelf
2 - Thermostat and lamp housing
3 - Adjustable Cabinet shelves
4 - Defrost water collection channel -
Drain tube
5 - Crisper cover
6 - Crisper
7 - Adjustable front feet
8 - Jars shelf
9 - Bottle shelf
Suggested arrangement of food in
the appliance
Guidelines for obtaining optimum storage and
hygiene:
1. The fridge compartment is for the short-
term storage of fresh food and drinks.
2. The freezer compartment is rated
and suitable for the freezing and storage
of pre-frozen food.
The recommendation for storage as
stated on the food packaging should be
observed at all times.
3. Dairy products should be stored in the
special compartment provided in the door
liner.
In order to freeze fresh food it is
recommended to pack the products in
aluminium or plastic sheet, cool them in the
fresh food compartment and store them on
the freezer compartment shelf.
It is preferable that the shelf be fixed in the
upper side of the freezer compartment.
4. Cooked dishes should be stored in airtight
containers.
5. Fresh wrapped produce can be kept on
the shelf. Fresh fruit and vegetables should be
cleaned and stored in the crispers.
6. Bottles can be kept in the door section.
7. To store raw meat, wrap in polythene
bags and place on the lowest shelf. Do not
allow to come into contact with cooked food,
to avoid contamination. For safety, only store
raw meat for two to three days.
8. For maximum efficiency, the removable
shelves should not be covered with paper or
other materials to allow free circulation of cool
air.
9. Do not keep vegetable oil on door
shelves. Keep the food packed, wrapped or
covered. Allow hot food and beverages to cool
before refrigerating. Leftover canned food
should not be stored in the can.
10. Fizzy drinks should not be frozen and
products such as flavoured water ices should
not be consumed too cold.
11. Some fruit and vegetables suffer damage
if kept at temperatures near 0°C. Therefore
wrap pineapples, melons, cucumbers,
tomatoes and similar produce in polythene
bags.
12. High-proof alcohol must be stored upright
in tightly closed containers. Never store
products that contain an inflammable
propellant gas (e.g. cream dispensers, spray
cans, etc.) or explosive substances. These
are an explosion hazard.
3

EN Instruction for use
Temperature control and adjustment
Operating temperatures are controlled by the
thermostat knob and may be set at any
position between 1 and 5 (the coldest
position).
If the thermostat knob is in position "0" the
appliance is off. In this case neither the lamp
for inside lighting will light.
The average temperature inside the fridge
should be around +5°C (+41°F).
Therefore adjust the thermostat to obtain the
desired temperature. Some sections of the
fridge may be cooler or warmer (such as
salad crisper and top part of the cabinet)
which is quite normal. We recommend that
you check the temperature periodically with a
thermometer to ensure that the cabinet is kept
to this temperature. Frequent door openings
cause internal temperatures to rise, so it is
advisable to close the door as soon as
possible after use.
Before operating
Final Check
Before you start using the appliance check
that:
1. The feet have been adjusted for perfect
levelling.
2. The interior is dry and air can circulate
freely at the rear.
3. The interior is clean as recommended
under "Cleaning and care.”
4. The plug has been inserted into the wall
socket and the electricity is switched on.
When the door is open the interior light will
come on.
And note that:
5. You will hear a noise as the compressor
starts up. The liquid and gases sealed within
the refrigeration system may also make some
(noise), whether the compressor is running or
not. This is quite normal.
6. Slight undulation of the top of the cabinet is
quite normal due to the manufacturing
process used; it is not a defect.
7. We recommend setting the thermostat knob
midway and monitor the temperature to
ensure the appliance maintains desired
storage temperatures (See section
Temperature Control and Adjustment).
8. Do not load the appliance immediately it is
switched on. Wait until the correct storage
temperature has been reached. We
recommend checking the temperature with an
accurate thermometer (see; Temperature
Control and Adjustment).
Storing frozen food
Your freezer is suitable for the long-term
storage of commercially frozen foods and also
can be used to freeze and store fresh food.
If there is a power failure, do not open the
door. Frozen food should not be affected if the
failure lasts for less than 16 hrs. If the failure
is longer, then the food should be checked
and either eaten immediately or cooked and
then re-frozen.
Freezing fresh food
Please observe the following instructions to
obtain the best results.
Do not freeze too large a quantity at any one
time. The quality of the food is best preserved
when it is frozen right through to the core as
quickly as possible.
Do not exceed the freezing capacity of your
appliance in 24 h.
Placing warm food into the freezer
compartment causes the refrigeration
machine to operate continously until the food
is frozen solid. This can temporarily lead to
excessive cooling of the refrigeration
compartment.
When freezing fresh food, keep the
thermostat knob at medium position. Small
quantities of food up to 1/2 kg. (1 lb) can be
frozen without adjusting the temperature
control knob.
Take special care not to mix already frozen
food and fresh food.
4

EN Instruction for use
Making ice cubes
Fill the ice - cube tray 3/4 full with water and
place it in the freezer. Loosen frozen trays
with a spoon handle or a similar implement;
never use sharp-edged objects such as
knives or forks.
Defrosting
A) Fridge compartment
The fridge compartment defrosts
automatically. The defrost water runs to the
drain tube via a collection container at the
back of the appliance (Item 5).
During defrosting, water droplets may form at
the back of the fridge compartment where a
concealed evaporator is located. Some
droplets may remain on the liner and refreeze
when defrosting is completed. Do not use
pointed or sharp-edged objects such as
knives or forks to remove the droplets which
have refrozen.
If, at any time, the defrost water does not
drain from the collection channel, check that
no food particles have blocked the drain tube.
The drain tube can be cleared with a pipe-
cleaner or similar implement.
Check that the tube is permanently placed with
its end in the collecting tray on the compressor
to prevent the water spilling on the electric
installation or on the floor (Item 6).
B) Freezer compartment
Defrosting is very straightforward and without
mess, thanks to a special defrost collection
basin.
Defrost twice a year or when a frost layer of
around 7 (1/4") mm has formed. To start the
defrosting procedure, switch off the appliance
at the socket outlet and pull out the mains
plug.
All food should be wrapped in several layers
of newspaper and stored in a cool place (e.g.
fridge or larder).
Containers of warm water may be placed
carefully in the freezer to speed up the
defrosting.
Do not use pointed or sharp-edged objects,
such as knives or forks to remove the frost.
Never use hairdryers, electrical heaters or
other such electrical appliances for defrosting.
Sponge out the defrost water collected in the
bottom of the freezer compartment. After
defrosting, dry the interior thoroughly. Insert
the plug into the wall socket and switch on the
electricity supply.
5

EN Instruction for use
Replacing the interior light bulb
To change the Bulb/LED used for illumination
of your refrigerator, call your
AuthorisedService.
The lamp(s) used in this appliance is not
suitable for household room illumination. The
intended purpose of this lamp is to assist the
user to place foodstuffs in the
refrigerator/freezer in a safe and comfortable
way.
The lamps used in this appliance have to
withstand extreme physical conditions such as
temperatures below -20°C.
Cleaning and care
1. We recommend that you switch off the
appliance at the socket outlet and pull out the
mains plug before cleaning.
2. Never use any sharp instruments or
abrasive substances, soap, household
cleaner, detergent or wax polish for cleaning.
3. Use luke warm water to clean the cabinet
of the appliance and wipe it dry.
4. Use a damp cloth wrung out in a solution
of one teaspoon of bicarbonate of soda to one
pint of water to clean the interior and wipe it
dry.
5. Make sure that no water enters the
temperature control box.
6. If the appliance is not going to be used for
a long period of time, switch it off, remove all
food, clean it and leave the door ajar.
7. We recommend that you polish the metal
parts of the product (i.e. door exterior, cabinet
sides) with a silicone wax (car polish) to
protect the high quality paint finish.
8. Any dust that gathers on the condenser,
which is located at the back of the appliance,
should be removed once a year with a
vacuum cleaner.
9. Check door seals regularly to ensure they
areclean and free from food particles.
10. Never:
•Clean the appliance with unsuitable
material; eg petroleum based products.
•Subject it to high temperatures in any way,
•Scour, rub etc., with abrasive material.
11. Removal of dairy cover and door tray :
•To remove the dairy cover, first lift the cover
up by about an inch and pull it off from the
side where there is an opening on the cover.
•To remove a door tray, remove all the
contents and then simply push the door tray
upwards from the base.
12. Make sure that the special plastic
container at the back of the appliance which
collects defrost water is clean at all times. If
you want to remove the tray to clean it, follow
the instructions below:
•Switch off at the socket outlet and pull out
the mains plug
•Gently uncrimp the stud on the compressor,
using a pair of pliers, so that the tray can be
removed
•Lift it up.
•Clean and wipe it dry
•Reassemble, reversing the sequence and
operations
13. Large accumulation of ice will impair the
performance of the freezer.
Repositioning the door
Proceed in numerical order (Item 7).
6

EN Instruction for use
Do’s and don’ts
Do-Clean and defrost your appliance
regularly (See "Defrosting")
Do-Keep raw meat and poultry below
cooked food and dairy products.
Do-Take off any unusable leaves on
vegetables and wipe off any soil.
Do-Leave lettuce, cabbage, parsley and
cauliflower on the stem.
Do-Wrap cheese firstly in greaseproof paper
and then in a polythene bag, excluding
as much air as possible. For best results,
take out of the fridge compartment an
hour before eating.
Do-Wrap raw meat and poultry loosely in
polythene or aluminium foil. This
prevents drying.
Do-Wrap fish and offal in polythene bags.
Do-Wrap food with a strong odour or which
may dry out, in polythene bags, or
aluminium foil or place in airtight
container.
Do-Wrap bread well to keep it fresh.
Do-Chill white wines, beer, lager and mineral
water before serving.
Do-Check contents of the freezer every so
often.
Do-Keep food for as short a time as possible
and adhere to "Best Before" and "Use
by" etc. dates.
Do-Store commercially frozen food in
accordance with the instructions given on
the packets.
Do-Always choose high quality fresh food
and be sure it is thoroughly clean before
you freeze it.
Do-Prepare fresh food for freezing in small
portions to ensure rapid freezing.
Do-Wrap all food in aluminium foil or freezer
quality polythene bags and make sure
any air is excluded.
Do-Wrap frozen food immediately after
purchasing and put it in to the freezer as
soon as possible.
Do-Defrost food in the fridge compartment.
Don’t-Store bananas in your fridge
compartment.
Don’t- Store melon in your fridge. It can be
chilled for short periods as long as it
is wrapped to prevent it flavouring
other food.
Don’t-Cover the shelves with any protective
materials which may obstruct air
circulation.
Don’t-Store poisonous or any dangerous
substances in your appliance. It has
been designed for the storage of
edible foodstuffs only.
Don’t-Consume food which has been
refrigerated for an excessive length of
time.
Don’t- Store cooked and fresh food together
in the same container. They should
be packaged and stored separately.
Don’t-Let defrosting food or food juices drip
onto food.
Don’t-Leave the door open for long periods,
as this will make the appliance more
costly to run and cause excessive ice
formation.
Don’t-Use sharp edged objects such as
knives or forks to remove the ice.
Don’t-Put hot food into the appliance. Let it
cool down first.
Don’t-Put liquid-filled bottles or sealed cans
containing carbonated liquids into the
freezer, as they may burst.
Don’t-Exceed the maximum freezing loads
when freezing fresh food.
Don’t-Give children ice-cream and water
ices direct from the freezer. The low
temperature may cause 'freezer
burns' on lips.
Don’t-Freeze fizzy drinks.
Don’t-Try to keep frozen food which has
thawed; it should be eaten within 24
hours or cooked and refrozen.
Don’t-Remove items from the freezer with
wet hands.
7

EN Instruction for use
Troubleshooting
If the appliance does not operate when
switched on, check;
•That the plug is inserted properly in the
socket and that the power supply is on. (To
check the power supply to the socket, plug
in another appliance).
• Whether the fuse has blown/circuit breaker
has tripped/main distribution switch has
been turned off.
• That the temperature control has been set
correctly.
8
• That the new plug is wired correctly, if you
have changed the fitted, moulded plug.
If the appliance is still not operating at all after
above checks, contact the dealer from whom
you purchased the unit.
Please ensure that above checks have been
done, as a charge will be made if no fault is
found.
The symbol on the product or on packaging indicates that this product may not be
treated as household waste. Instead it shall be handed over to the applicable collection
point for the recycling of electrical and electronic equipment. By ensuring this product is
disposed of correctly, you will help prevent potential negatIve consequences for the
environment and human health, which could otherwise be otherwise be caused by
inappropriate waste handling of this product. For more detailed information about recycling
of this product, please contact your local city office, you household waste disposal service
or the shop where you purchased the product.

Wir beglückwünschen Sie dazu, daß Sie sich für ein
Haushaltsgerät von BEKO entschieden haben - ein Produkt
von hoher Qualität, das Ihnen sicher viele Jahre lang
wertvolle Dienste leisten wird.
Sicherheit an erster Stelle!
Schließen Sie Ihr Gerät NICHT an die Stromversorgung an,
bevor Sie die gesamte Verpackung und alle
Transportschutzvorrichtungen entfernt haben.
Lassen Sie das Gerät vor dem Einschalten für mindestens 4
Stunden aufrecht stehen, damit sich nach einem
waagerechten Transport zunächst das Kompressoröl
sammeln kann.
Falls Sie ein Altgerät entsorgen und sich an dessen Tür ein
Schloß oder eine Verriegelung befindet, dann achten Sie
darauf, daß Sie letztere in einem sicheren Zustand
hinterlassen, so daß sich Kinder nicht versehentlich im Gerät
einschließen können.
Dieses Haushaltgerät darf nur für seinen vorgesehenen
Verwendungszweck eingesetzt werden.
Bei der Entsorgung des Geräts darf kein Feuer zum Einsatz
kommen. Die Isolierung des Geräts enthält FCKW-freie
Stoffe, die jedoch entflammbar sind und daher nicht mit
Feuer in Berührung kommen dürfen. Bitte informieren Sie
sich bei den vor Ort zuständigen Behörden über die
vorhandenen Entsorgungsmöglichkeiten und-einrichtungen.
Vom Einsatz dieses Geräts in einem ungeheizten bzw.
kühlen Raum wird abgeraten (z.B. Garage, Wintergarten,
Abstellraum, Schuppen, Nebengebäude usw.).
Um eine optimale Leistung und einen störungsfreien Betrieb
des Geräts zu erreichen, sollten Sie sich die vorliegende
Bedienungsanleitung unbedingt genau durchlesen.
Die Nichtbeachtung dieser Bedienungsanleitung kann den
Verlust Ihres Rechts auf kostenlosen Service während der
Garantiezeit zur Folge haben.
Bitte bewahren Sie diese Bedienungsanleitung gut auf,
damit Sie sie bei Bedarf jederzeit zur Hand haben.
D Gebrauchsanweisung
9
Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.

D Gebrauchsanweisung
Voraussetzungen für den
elektroanschluss
Bevor Sie das Gerät mit einer Steckdose
verbinden, sollten Sie sich vergewissern, daß
Spannung und Frequenz der
Stromversorgung mit den Angaben auf dem
Typenschild übereinstimmen, das sich im
Innenraum des Geräts befindet.
Das Gerät sollte an einer ordnungsgemäß
installierten und leicht zugänglichen
Steckdose angeschlossen werden, die mit
einer Sicherung abgesichert ist.
Achtung! Dieses Gerät muß über einen
ordnungsgemäßen Erdanschluß verfügen!
Reparaturen an elektrischen Geräten dürfen
ausschließlich von einem hierfür qualifizierten
Fachmann ausgeführt werden. Eine falsch
bzw. nicht fachgerecht ausgeführte Reparatur
kann Gefahren mit möglicherweise
gravierenden Folgen für den Benutzer
herbeiführen.
Wenn die Netzanschlussleitung dieses
Gerätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdungen zu vermeiden.
Transportvorschriften
1. Das Gerät sollte wenn möglich
ausschließlich senkrecht transportiert werden.
Während eines Transports muß sich die
mitgelieferte Verpackung komplett am Gerät
befinden.
2. Wenn sich das Gerät während eines
Transports in waagerechter Lage befunden
hat, darf es danach für einen Zeitraum von
4 Stunden nicht in Betrieb genommen
werden, damit sich das Kühlsystem wieder
stabilisieren kann.
3. Die Nichtbeachtung der obengenannten
Vorschriften kann zu einer Beschädigung des
Geräts führen. Der Hersteller kann nicht zur
Verantwortung gezogen werden, wenn diese
Vorschriften sind nicht beachtet.
4. Das Gerät muß so transportiert werden,
daß es vor Regen, Feuchtigkeit und anderen
Witterungseinflüssen geschützt ist.
Wichtiger Hinweis!
• Achten Sie beim Reinigen / Tragen des
Geräts darauf, daß Sie die unteren Enden des
Kondensator-Drahtgitters an der Rückseite
des Geräts nicht berühren, da Sie sich dabei
an den Fingern / Händen verletzen könnten.
• Sie sollten sich auf keinen Fall auf das Gerät
stellen oder setzen, da es nicht für eine
solche Belastung ausgelegt ist. Sie könnten
sich hierdurch verletzen oder das Gerät
beschädigen.
• Stellen Sie sicher, daß sich das
Anschlußkabel beim Tragen / Verrücken des
Geräts bzw. danach nicht unter diesem
verfängt und dadurch abgetrennt oder
anderweitig beschädigt wird.
• Achten Sie darauf, daß Kinder nicht mit dem
Gerät spielen oder sich an den
Bedienelementen zu schaffen machen.
Hinweise zur installation und zum
aufstellungsort
1. Stellen Sie das Gerät nicht in einem Raum
auf, wo die Temperaturen nachts bzw.
besonders im Winter leicht unter 10°C (50°F)
fallen können.
Das Gerät ist für einen Betrieb bei einer
Umgebungstemperatur zwischen +10°C und
+38°C (bzw. 50 bis 100°F) ausgelegt. Wenn
Sie das Gerät in einem ungeheizten / kühlen
Raum (z.B. Wintergarten, Abstellraum,
Schuppen, Garage usw.) aufstellen, dann
beeinträchtigt dies die Funktion und kann zu
einer Verkürzung der Lagerungszeit von
Tiefkühlware führen.
2. Stellen Sie das Gerät nicht in der Nähe
eines Herds, eines Heizkörpers oder im
Bereich direkter Sonneneinstrahlung auf, da
das Kühlaggregat dann stärker arbeiten muß.
Wenn die Aufstellung in der Nähe einer
Wärmequelle oder eines Gefrierschranks
erfolgt, dann sind die folgenden seitlichen
Mindestabstände einzuhalten:
von Herden 30 mm
von Heizkörpern: 300 mm
von Gefriergeräten: 25 mm
10

D Gebrauchsanweisung
3. Achten Sie darauf, daß um das Gerät
herum genügend Platz verbleibt, so daß für
eine ausreichende Luftzirkulation gesorgt ist
(Abb. 2).
• Bringen Sie die hinter Lüftungsabdeckung
an der Rückseite des Geräts an, um den
Abstand zwischen dem Kühlschrank und der
Wand zu bestimmen (Abb. 3).
4. Das Gerät sollte auf einer ebenen Fläche
stehen. Die beiden vorderen Füße sind je
nach Bedarf höhenverstellbar. Um eine genau
senkrechte Stellung zu erzielen, können Sie
die beiden vorderen Füße durch Drehen im
Uhrzeigersinn oder umgekehrt so einstellen,
bis das Gerät überall fest auf dem Boden
steht. Durch ein korrektes Einstellen der Füße
lassen sich darüber hinaus überflüssige
Schwingungen und Geräusche vermeiden
(Abb.4).
5. Lesen Sie vor einer ersten Benutzung des
Geräts den Abschnitt „Reinigung und Pflege”.
Kennenlernen des Geräts
(Abb. 1)
1 - Ablage für Gefrierfach
2 - Thermostat und Beleuchtungsarmatur
3 - Verstellbare Ablagen
4 - Tauwasserablauf
5 - Deckel für Gemüseschubladen
6 - Obst- und Gemüsekorb
7 - Höhenverstellbare Füßen
8 - Gläserfach
9 - Flaschenfach
Vorschläge für das einordnen von
Lebensmitteln
Zur Erzielung bestmöglicher Ergebnisse und
zur Einhaltung der Lebensmittelhygiene
berücksichtigen Sie bitte die folgenden
Regeln und Hinweise:
1. Das Kühlabteil dient dem kurzzeitigen
Lagern von frischen Lebensmitteln und
Getränken.
2. Das Gefrierfach ist ein Fach und
eignet sich zum Einfrieren und für die Lagerung
von Tiefkühlware, wie sie im Handel erhältlich
ist. Beachten Sie in jedem Falle die
Empfehlungen für Lagerung, wie sie
auf der Lebensmittelverpackung angegeben
sind.
3. Milchprodukte sollten in dem dafür
vorgesehenen Fach in der Türverkleidung
gelagert werden.
Frische Lebensmittel frieren Sie ein, indem
Sie sie in Alu- oder Plastikfolie verpacken,
zuerst im Kühlbereich herunterkühlen und erst
anschließend in das Tiefkühlfach geben.
Die Ablage sollte am besten im oberen Teil
des Tiefkühlfachs angebracht werden.
4. Gekochte Speisen müssen in luftdicht
verschlossenen Behältern aufbewahrt werden.
5. Frische, noch verpackte Lebensmittel
können auf einer Ablage eingeordnet werden.
Frisches Obst und Gemüse sollten Sie
säubern und in den dafür vorgesehenen
Körben lagern.
6. Flaschen können im Türbereich eingeordnet
werden.
7. Rohes Fleisch sollten Sie in
Polyethylenbeutel wickeln und auf der
untersten Ablage verstauen, wobei Sie darauf
achten sollten, daß es nicht mit gekochten
Speisen in Berührung kommt, um eine
Übertragung von Keimen zu verhindern.
Rohes Fleisch sollte sicherheitshalber nicht
länger als zwei bis drei Tage gelagert werden.
8. Zur maximalen Ausnutzung der
Kühlleistung sollten Sie die herausnehmbaren
Ablagen nicht mit Papier oder anderen
Materialien bedecken, so daß für eine gute
Zirkulation der Kaltluft gesorgt ist.
9. Stellen Sie keine Behälter mit Pflanzenöl auf
die Ablageborde in der Tür. Lagern Sie die
Lebensmittel in ihrer Verpackung bzw.
eingewickelt oder abgedeckt. Lassen Sie heiße
Speisen und Getränke abkühlen, bevor Sie sie
in das Gerät stellen. Lagern Sie keine
explosiven Stoffe ein. Hochprozentiger Alkohol
muß in aufrecht stehenden, dicht
verschlossenen Behältern gelagert werden.
Reste von Lebensmitteln, die in
Konservendosen geliefert werden, sollten nicht
in der Dose selbst aufbewahrt werden.
11

D Gebrauchsanweisung
10. Kohlensäurehaltige Getränke dürfen nicht
Eissorbetts sollten Sie nicht zu kühl genießen.
11. Bei einigen Obst- und Gemüsesorten tritt
eine Qualitätsminderung ein, wenn sie bei
einer Temperatur nahe 0°C gelagert werden.
Bewahren Sie daher Ananas, Melonen,
Gurken, Tomaten und ähnliche Erzeugnisse
in Polyethylenbeuteln auf.
12. Hochprozentiger Alkohol muß in aufrecht
stehenden, dicht verschlossenen Behältern
gelagert werden. Neuartige Lebensmittel, bei
denen ein brennbares Treibgas verwendet
wird (Sahnespender, Sprühdosen usw.), oder
explosive Stoffe sollten niemals im Gerät
aufbewahrt werden - Explosionsgefahr!
Einstellung und Regelung der
Temperatur
Die Einstellung der Betriebstemperatur kann
mit dem Thermostatknopf vorgenommen
werden. Es können verschiedene
Einstellungen zwischen 1 und 5 gewählt
werden, wobei letzteres dem kältesten Wert
entspricht.
Die Durchschnittstemperatur im Kühlabteil
sollte bei etwa +5°C (+41° F) liegen.
Um die gewünschte Temperatur zu erreichen,
können Sie den Thermostatknopf
entsprechend einstellen. Dabei können
bestimmte Bereiche des Kühlabteils kälter
und andere wärmer sein (wie etwa der
Gemüsekorb und der obere Bereich des
Kühlabteils), was aber eine normale
Erscheinung darstellt. Es empfiehlt sich, die
Temperatur von Zeit zu Zeit mittels eines
Thermometers zu überprüfen, um
sicherzustellen, daß der genannte Wert
tatsächlich eingehalten wird. Ein häufiges
Öffnen der Tür führt zu einer höheren
Innentemperatur, deswegen sollten Sie die
Tür sofort zu schließen noch Verwendung.
Inbetriebnahme
Abschließende Kontrolle
Kontrollieren Sie die folgenden Punkte, bevor
Sie das Gerät in Betrieb nehmen:
1. Die Füße müssen so eingestellt sein, daß
das Gerät genau waagerecht steht.
2. Der Innenraum muß trocken sein, und die
Luft muß hinter dem Gerät ungehindert
zirkulieren können.
3. Reinigen Sie den Innenraum gemäß den
Hinweisen im Abschnitt „Reinigung und
Pflege”.
4. Verbinden Sie den Netzstecker mit der
Steckdose und schalten Sie die
Stromversorgung ein. Sofern die Tür geöffnet
ist, sollte nun die Beleuchtung angehen.
5. Beim Einschalten des Kompressors ist ein
Geräusch zu hören. Darüber hinaus können
die im Kühlsystem enthaltenen flüssigen und
gasförmigen Stoffe bestimmte Geräusche
erzeugen, und zwar unabhängig davon, ob
der Kompressor gerade läuft oder nicht. Auch
hierbei handelt es sich um eine normale
Erscheinung.
6. Eine leicht gewellte Oberfläche der
Deckplatte ist normal und steht mit dem
Herstellungsprozeß im Zusammenhang.
Diese Erscheinung stellt keinen Schaden dar
und sollte daher kein Anlaß zur Beunruhigung
sein.
7. Es wird empfohlen, den Thermostatknopf
auf eine mittlere Position einzustellen und zu
kontrollieren, ob die jeweils gewünschte
Lagertemperatur eingehalten wird (vgl. hierzu
den Abschnitt „Einstellung und Regelung der
Temperatur”).
8. Beladen Sie das Gerät nicht schon
unmittelbar nach dem Einschalten, sondern
warten Sie solange, bis die richtige
Lagertemperatur erreicht ist. Die Überprüfung
der Temperatur mit einem gut geeichten
Thermometer wird empfohlen (siehe Abschnitt
„Einstellung und Regelung der Temperatur”).
12

D Gebrauchsanweisung
Lagerung von Tiefkühlware
Das Gefrierabteil eignet sich sowohl für die
Langzeitlagerung von handelsüblicher
Tiefkühlware als auch für die Lagerung und
das Einfrieren von frischen Lebensmitteln.
Lassen Sie bei einem Stromausfall die Tür
geschlossen. Tiefkühlware wird nicht
beeinträchtigt, wenn der Stromausfall weniger
als 16 Stunden andauert. Dauert der Ausfall
länger, dann sollten die Lebensmittel überprüf
Undsofort gekocht und wieder gefriert.
Einfrieren von frischen
Lebensmitteln
Zur Erzielung bestmöglicher Ergebnisse
berücksichtigen Sie bitte die folgenden
Hinweise:
Frieren Sie nie eine zu große Menge auf
einmal ein. Die Qualität von Lebensmitteln
bleibt dann am besten erhalten, wenn sie so
schnell wie möglich vollständig durchfrieren.
Das Gefriervermögen Ihres Geräts pro 24
Stunden darf nicht überschritten werden.
Wenn Sie warme Speisen in das Gefrierabteil
stellen, dann wird das Kühlaggregat solange
ununterbrochen arbeiten, bis die Speisen
eingefroren sind. Zeitweise kann dies auch
dazu führen, daß es im Kühlabteil wesentlich
kälter wird, als es normalerweise der Fall wäre.
Zum Einfrieren frischer Lebensmittel stellen Sie
den Thermostatknopf auf eine mittlere
Position. Kleinere Mengen Lebensmittel, d.h.
bis zu 1/2 kg (1 Pfund), können eingefroren
werden, ohne den Temperaturwahlschalter
extra neu einzustellen.
Achten Sie unbedingt darauf, daß Sie bereits
eingelagerte Tiefkühlware nicht unmittelbar
neben frische Lebensmitteln legen.
Lebenbmittelsymbolle und
Gefrierkalender
Die Lebensmittelsymbole sind auf der
Türverkleidung des Gefrierteils dargestellt.
Die Zahlen neben den Lebensmittelsymbolen
geben jeweils den Zeitraum in Monaten an,
für den eine Lagerung gefahrlos erfolgen
kann. Beachten Sie bei käuflich erworbener
Tiefkühlware das auf der jeweiligen
Verpackung angegebene Verfallsdatum.
Herstellung von eiswürfeln
Füllen Sie die Eiswürfelschale zu zwei Dritteln
mit Wasser, und stellen Sie sie dann in das
Gefrierabteil. Eine festgefrorene Schale
mittels eines Löffelstiels o.ä. lösen, aber
hierzu niemals scharfkantige Gegenstände
verwenden, wie etwa Messer oder Gabel.
Abtauen
A) Kühlabteil
Das Kühlabteil verfügt über eine Abtau-
Automatik. Das Tauwasser läuft über einen
Sammelbehälter an der Rückwand in die
Tauwasserablaufleitung (Abb. 5).
Während des Abtauens können sich an der
Rückwand des Kühlabteils, hinter dem der
Verdampfer verborgen ist, Wassertropfen
bilden. Dabei können einige Tropfen auf der
Verkleidung der Rückwand verbleiben und
nach dem Abtauen wieder gefrieren.
Verwenden Sie zum Entfernen solcher
gefrorenen Tropfen niemals einen spitzen
oder scharfkantigen Gegenstand, wie etwa
ein Messer oder eine Gabel.
Sollte das Tauwasser einmal nicht aus dem
Sammelkanal ablaufen, so überprüfen Sie, ob
evtl. die Tauwasserablaufleitung durch Reste
von Lebensmitteln o.ä. verstopft wurde. Zum
Reinigen der Ablaufleitung kann man ein
geeignetes Werkzeug hindurchführen, z.B.
einen Pfeifenputzer o.ä. - vgl. (Abb. 6).
B) Gefrierabteil
Durch den eingebauten
Tauwassersammelbehälter gestaltet sich das
Abtauen sehr einfach und unkompliziert.
Sie sollten etwa zweimal pro Jahr abtauen,
bzw. wenn sich eine Eisschicht von etwa 7 mm
(1/4’’) Stärke gebildet hat. Schalten Sie zum
Abtauen das Gerät ggf. an der Steckdose ab
und ziehen Sie den Netzstecker.
Wickeln Sie die Lebensmittel in mehrere
Lagen Zeitungspapier und verstauen Sie dann
alles an einem kühlen Ort (z.B. Kühlschrank
oder Speisekammer).
Um das Abtauen zu beschleunigen, können
Sie vorsichtig Behälter mit warmem Wasser in
das Gefrierabteil stellen.
13
