BEMKO BM030L User manual

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
INSTRUKCJA OBSŁUGI 3-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII ELEKTRYCZNEJ BM030L
DANE OGÓLNE
BM030L jest to 3-fazowy, 4-przewodowy elektroniczny licznik energii elektrycznej. Zaprojektowany, wyprodukowany i testowany zgodnie z międzynarodowymi normami. W porównaniu z tradycyjnym
licznikiem energii licznik BM030L jest dokładniejszy, lżejszy i mniejszy. Umożliwia realizować zaawansowanych technicznych projektów sterowania “inteligentnymi” budynkami.

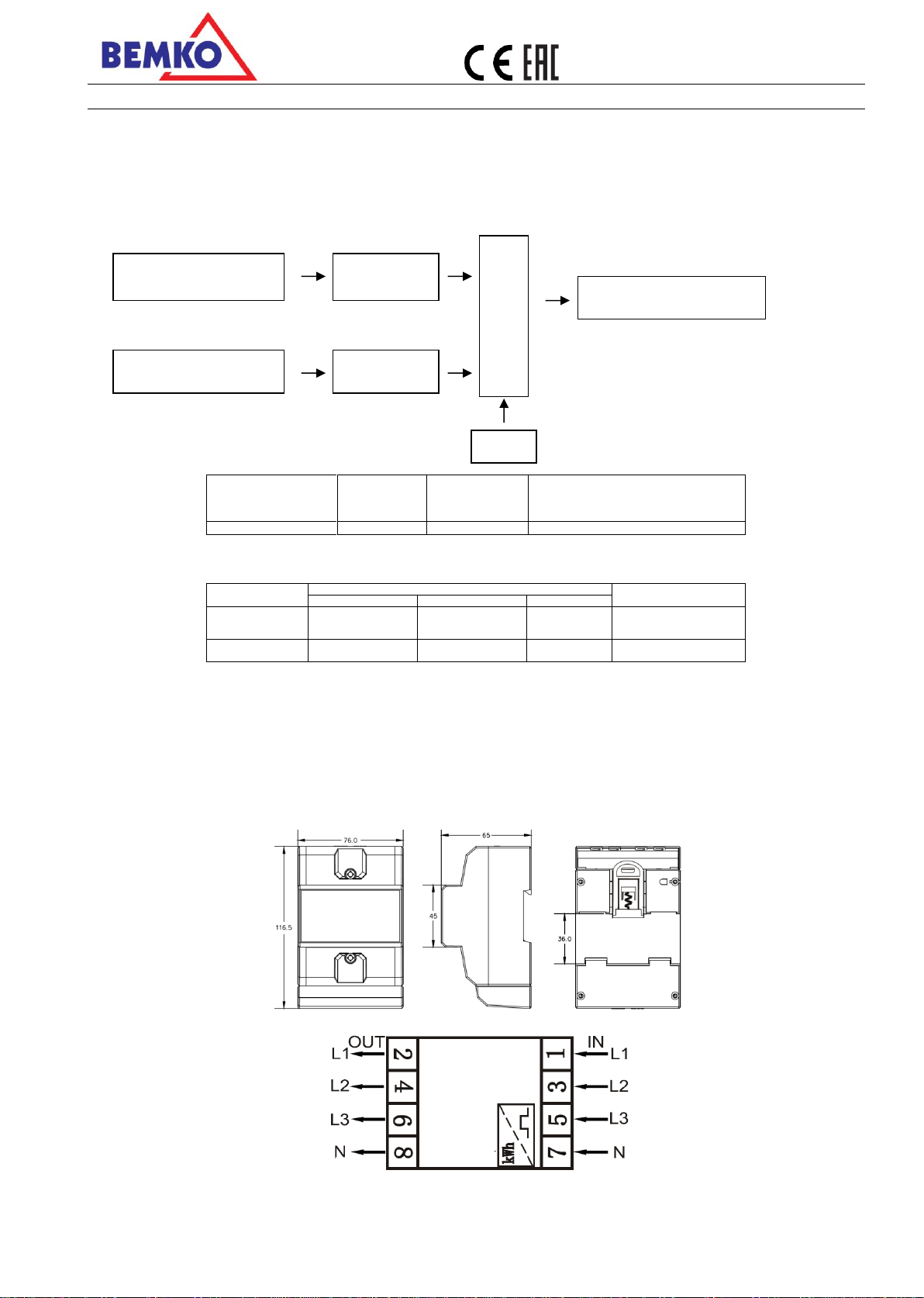

SCHEMAT BLOKOWY
SPECYFIKACJA
Typ
Klasa
Napięcie (V)
Prąd fazowy znamionowy (maksymalny) [A]
BM030L
1.0
3x230/400V
3 x 5A (80)A
WARUNEK PRAWIDŁOWEJ PRACY MIERNIKA
Miernik
Zakres miernika
Mnożnik mocy
1
2
3
Odczyt
0.004Ib
0.05Ib
0.01Ib
1.0
Poprzez indukcję
wzajemną
0.002Ib
0.003Ib
0.005Ib
1.0
NAPIĘCIE MAKSYMALNE
Do prawidłowego działania miernika wymagane jest, aby napięcie nie przekroczyło 115% wartości znamionowej.
PARAMETRY ELEKTRYCZNE
Napięcie zasilające: 09-1,1 napięcia znamionowego
Graniczna wartość napięcia zasilającego: 0.8—1.15 napięcia znam.
Wyświetlacz LCD 6+2 = 999999.99kWh
Moc: ≤2W, 10VA
WARUNKI KLIMATYCZNE
Temperatura użytkowania: -10~45°C
Podwyższona temperatura użytkowania: -20~55°C
Temperatura magazynowania i transportu: -25~70°C
Wilgotność: ≤75%
Wymiary zewnętrzne: 76mm x116,5mm x 65mm,

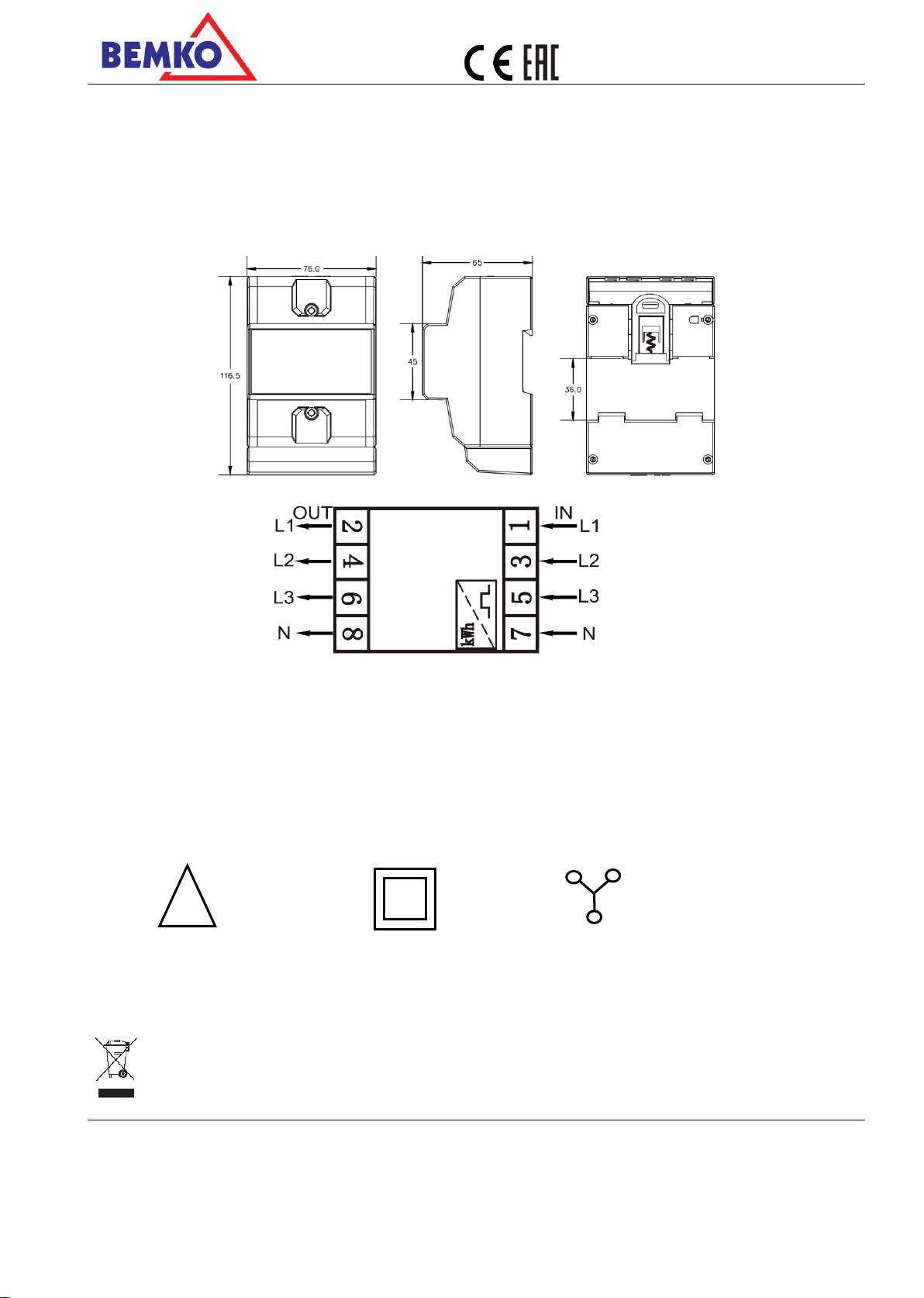

MONTAŻ I PODŁĄCZENIE MIERNIKA ENERGII
Stosować wyłącznie w instalacjach elektrycznych wyposażonych w ochronę przeciwprzepięciową. Gwarancja nie obejmuje uszkodzeń powstałych na skutek przepięcia.
3-fazowe przyłącze prądowe
3-fazowe przyłącze napięciowe
Pomiar natężenia
Pomiar napięcia
Zintegrowany moduł pom.
Zasilanie
Wyświetlacz LCD / mechaniczny
PL

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
TRANSPORT I SKŁADOWANIE
Podczas transportu urządzenie musi znajdować się w fabrycznym opakowaniu. Nie można narażać urządzenia na wibracje i uderzenia, które mogą go uszkodzić. Temperatura w miejscu składowania lub
podczas transportu musi zawierać się w przedziale -25~70°C przy wilgotności względnej 85%. Należy zwrócić uwagę aby w otaczająca atmosfera nie zawierała pleśni albo gazów niebezpiecznych dla
urządzenia.
BEZPIECZEŃSTWO
Instalacji urządzenia powinien dokonać wykwalifikowany elektryk!
Urządzenie zostało skonstruowane i testowane zgodnie z normami IEC/EN 61036. W celu zapewnienia poprawnego działania, użytkownik powinien stosować się do zaleceń instrukcji obsługi. Pod żadnym
pozorem nie należy rozbierać urządzenia, gdyż znajdujące się wewnątrz kondensatory mogą być naładowane.
Bezpieczne użytkowanie jest niemożliwe, gdy:
- urządzenie jest uszkodzone mechanicznie.
- urządzenie było długo składowane w warunkach niezgodnych z podanymi przez producenta.
- urządzenie zostało wewnętrznie uszkodzone podczas transportu np. poprzez wstrząsy lub wibracje.
Opis symboli:
! Przeczytaj uważnie instrukcję Drugi stopień ochrony sieć cztero-przewodowa/3 fazowa
NAPIĘCIE SIECI:
Od 3×127V faza – “0”; 230V faza-faza (-20%)1VA;
Do 3×230V faza – “0”; 400V faza-faza (+15%)1VA;
Częstotliwość od 50 do 60Hz.
UWAGA: Gdy licznik jest podłączony, pokrywa przykrywająca złącza powinna być założona.!
PL: Wyprodukowano po 13 sierpnia 2005 Nie wyrzucać zużytych urządzeń elektrycznych i elektronicznych razem z odpadami komunalnymi, ze względu na obecność w sprzęcie niebezpiecznych dla środowiska substancji. Urządzenia te należy
przekazać do punktu zbiórki w celu poddania recyklingowi. Informacja o punktach zbiórki dostępna jest u władz lokalnych jak i w siedzibie producenta.
INSTRUCTION STATIC THREE-PHASE MODULAR WATT-HOUR METER BM030L
Summary
BM030L type three-phase four-wire electronic watt-hour meter is adopted special large scale integrated circuit and international advanced technology, designed particularly, made with fine crafts. Its general
goal is the high reliability; it is carried out in every step of designing, producing, testing, aging and exam. Compared with traditional watt-hour meter, it is higher accuracy, higher reliability, light and
compact.

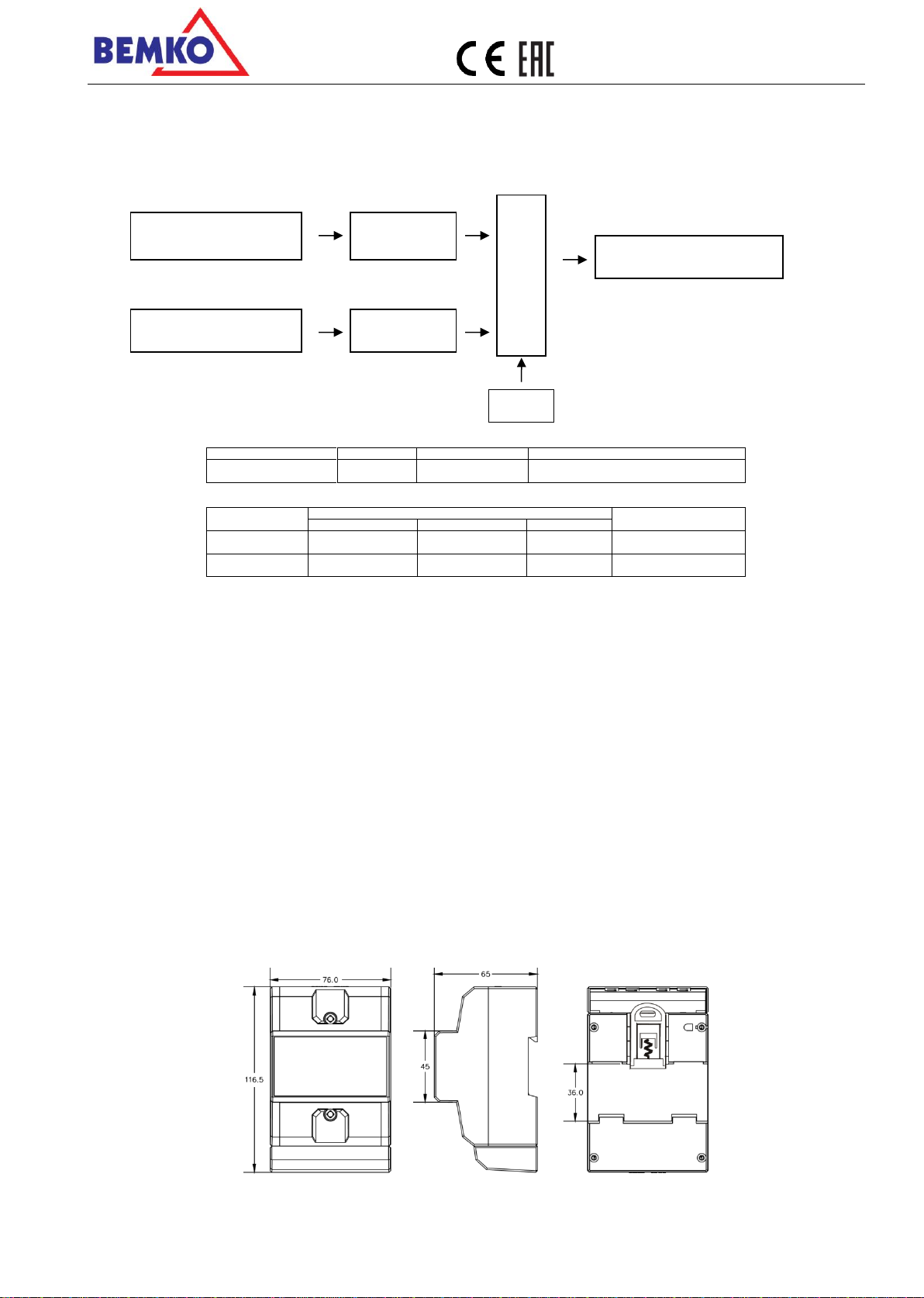

Block diagram
Showing as figure 1, sending the sampling current and sampling voltage into the special integrated circuit, through the inner cushion amplifier, next to multiplying unit, multiply the voltage and current
signals. Then through A/D conversion, convert the logic signal to the digital signal, next to frequency circuit and drive circuit, then put out the drive impulse and show the watt-hour indication.
Technology specification
TYPE
Class index
Voltage (V)
Current In (Imax) [A]
BM030L
1.0
3x230/400V
3 x 5A (80)A
The instrument can be started and recorded continuously at the reference current (see the table)
Meter
Meter grade
Power factor
1
2
3
Directly pass
0.004Ib
0.05Ib
0.01Ib
1.0
Via mutual inductance
0.002Ib
0.003Ib
0.005Ib
1.0
Three phase current input
Three phase voltage input
Current sample
Voltage sample
Special integrated circuit
Power
LCD/Counter display
EN

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
Its output is not more than one impulse when the voltage is 115% voltage rating, the circuit doesn’t has any current.
Electric parameter
Reference voltage: 0.9—1.1 voltage rating
Ultra voltage: 0.8—1.15 voltage rating
Display mode：LCD 6+2 = 999999.99kWh
Impulse constant：1000 imp/kWh
power: ≤2W, 10VA
Climate condition
Normal temperature: -10~45°C
Ultra temperature: -20~55°C
Temperature for storage and transportation: -25~70°C
Annual average humidity: ≤75%
30 days in a year (as natural diffusion) may reach 95%,and other time may
reach 85%,sometimes.
Outer size: 76mm x116,5mmx65mm,

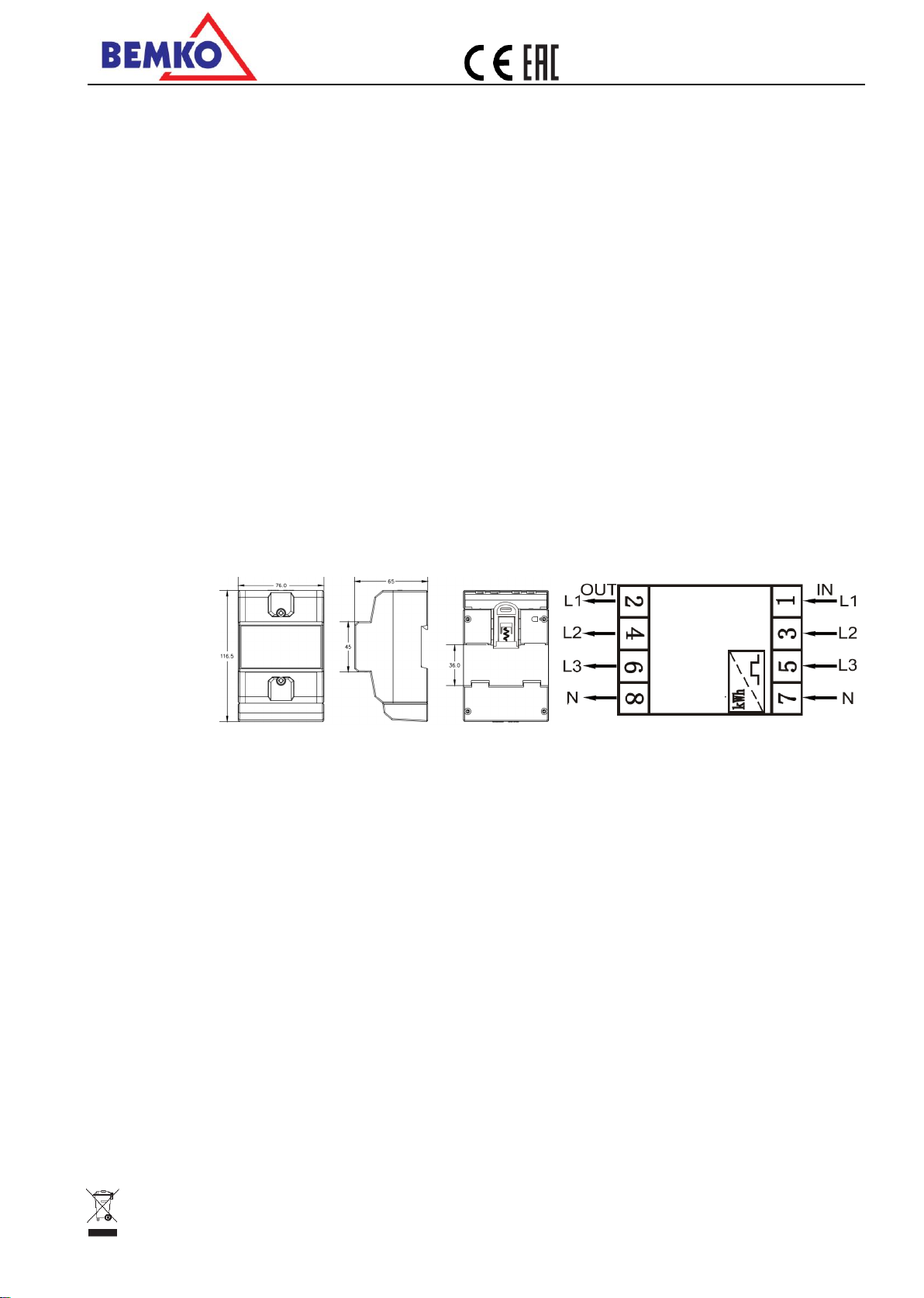

Installation and connection of the meter
Transportation and storage
It must be packed when transporting, it cannot be vibrated and struck tempestuously. Its pack should be accordance with IEC61036<The universal technical condition for instruments and meters pack>. When
storage it should not pile up more than 5 layers, and the storehouse must be clean ,the temperature should be between -20°C --+70°C, the humidity is not over 85%, any cautery gas and mildew cannot be in
the air.
Assurance term
The manufactory will repair or exchange the products while the lead seal is still exited, within 18 months, when discovering the products not accordance with the technical specification.
SAFETY
This instrument has been constructed and tested in accordance with IEC 61036 / EN61036 class 1 standards and left the production factory in perfect condition of technical safety. In order to maintain these
conditions and to ensure safe operation, the user must comply with the instructions. During opening of covers or the removal of parts, expect carried out by hand, live components may be stripped. The
connection points may also be live. Before carrying out any compensation, servicing, repair or replacement of parts requiring the instrument to be opened, it must be disconnected from all power sources. The
capacitors inside the instrument may be charged even after it has been disconnected from all power sources.
If the safe use of the instrument is no longer possible, it must be taken out of service and precautions taken against accidental use.
Safe operation is not possible in the following cases:
-when the instrument shows clearly visible damage.
-when the instrument no longer works.
-after lengthy storage in unfavorable conditions.
-after serious damage incurred during transport.
Operator safety
Read this pages carefully before installing and using the instrument.
The instrument described in this manual is intended for use by suitably trained staff only. Maintenance and / or repair operations must be carried out – exclusively – by qualified, authorized staff. For proper,
safe use of the instrument and / or repair it is essential that the person instructed to carry out the procedures follow normal safely precautions.
Symbols ! Read the instructions Double insulation 4 wires network/3 drives system
Precautions in case of break-downs
In case of suspect that the instrument is no longer safe, for example because of damage incurred during transport or use, it must be taken out of service and precautions taken to prevent accidental use. Contact
authorized technicians for control and any repairs.
Preliminary inspections:
When the instrument is received, check that it is complete and has not been damaged during transport. For any problem contact the after-sales services for repairs or replacements.
Safety instructions
Measurement and power supply voltage:
The instrument is able to take a three-phase voltage of:
3×127Vphase-neutral; 220V phase-phase (-20%)1VA;
to 3×230Vphase-neutral; 400V phase-phase (+15%)1VA;
Frequency ranges from 50 to 60Hz.
While the meter is connected, the furnished covers must be in place.
EN: Produced after 13th August 2005 Waste electrical products should not be disposed with household waste. Please recycle where facilities exist. Check with Your Local Authority or retailer for recycling advice.

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
INSTRUKCIJA Trifazis elektros energijos apskaitos skaitiklis ant DIN bėgelio BM030L
Aprašymas
BM030L yra trifazis, keturlaidis elektroninis elektros energijos skaitiklis su integruotu dideliu ekranu, patrauklaus dizaino, pagamintas naudojant pažangiausias technologijas. To pasakoje yra gaunamas
aukštos kokybės gaminys ir didelė ekonominė nauda. Palyginus su tradiciniais elektros energijos apskaitos skaitikliais , šie skaitikliai yra aukštesnės tikslumo klasės, patikimesni, lengvesni ir patogesni
naudojimui.
Veikimo principas
Techniniai duomenys
Aprašymas
Tipas
Tikslumo klasė
Įtampa (V)
Srovė In (Imax) [A]
BM030L
1.0
3x230/400V
3 x 5A (80)A
Pradžia
Prietaisas yra visiškai paruoštas naudojimui (žiūrėti lentelėje)
Jungimo būdas
Matavimo ribos
Galios koeficientas
1
2
3
Tiesioginis jungimas
0.004Ib
0.05Ib
0.01Ib
1.0
Transformatorinis
jungimas
0.002Ib
0.003Ib
0.005Ib
1.0
Maksimali įtampa
Norint užtikrinti tinkamą skaitiklio veikimą, įtampa neturi viršyti 115% nominalios vertės.
Elektriniai parametrai
Maitinimo įtampa: 0.9—1.1 nominalios vertės
Įtampos svyravimo ribos: 0.8—1.15 nominalios vertės
Ekrano tipas：LCD 6+2 = 999999.99kWh
Impulsų dažnis：1000 imp/kWh
galio: ≤2W, 10VA
Klimatinės sąlygos
Temperatūra
Nominali temperatūra: -10~45°C
Temperatūrų svyravimo ribos: -20~55v
Sandėliavimo, transportavimo temperatūra: -25~70v
Drėgnumas
Santykinis drėgnumas: ≤75%
Išoriniai matmenys: 76mm x116,5mmx65mm,

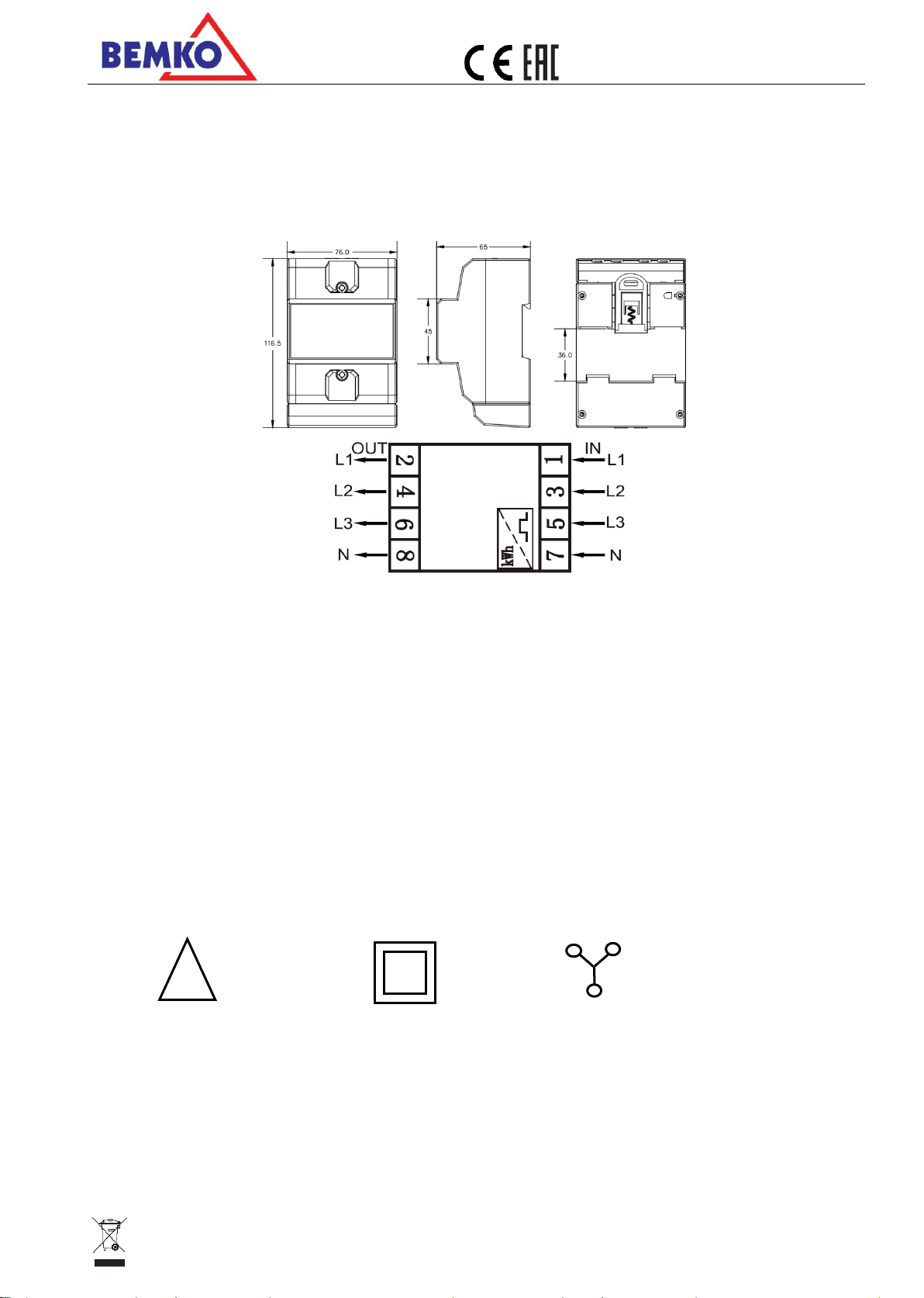

Išoriniai matmenys ir jungimo schemos
Trifazis srovės įėjimas
Trifazis įtampos įėjimas
Srovės išraiška
Įtampos išraiška
Specialus integrinis sumatorius
Galia
LCD/Skaitiklio vaizduoklis
LT

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
Transportavimas sandėliavimas
Transportuojamas gaminys turi būti supakuotas apsaugant nuo vibracijos. Pakuotė turi atitikti IEC61036 standarto nuostatas. Sandėliuojant negalima sukrauti daugiau kaip 5 sluoksnius, ir sandėliavimo
patalpos t.b. švarios, temperatūra turi būti tarp -20°C –+70°C, santykinis drėgnumas ne daugiau 85%.
Garantinės sąlygos
Prietaisui suteikiamas 18 mėn. garantinis laikotarpis. Garantinis aptarnavimas netaikomas tais atvejais, kai prekės eksploatuojamos netinkamai arba sugadinamas dėl pirkėjo kaltės.
SAUGUMAS
Šis prietaisas buvo pagamintas ir išbandytas pagal IEC 61036 / EN61036 pirmos klasės standartus. Siekiant išlaikyti šias sąlygas ir užtikrinti saugų skaitiklio veikimą, vartotojas turi laikytis nurodytų
instrukcijų. Skaitiklį prijungti ir atjungti nuo tinklo galima tik išjungus tinklo įtampa, taip pat turi būti numatyta apsauga nuo atsitiktinio tinklo įtampos.
Jeigu prietaisas neatitinka saugaus naudojimo reikalavimų, šio prietaiso eksploatuoti negalima, būtina imtis priemonių apsaugančių nuo atsitiktinio prietaiso panaudojimo.
Atvejai kai prietaiso naudojimas yra nesaugus:
- kai vizualiai matomas prietaiso pažeidimas.
- kai prietaisas neveikia
- kai prietaisas ilga laiko buvo laikomas nepalankiomis sąlygomis.
- prietaisas yra su transportavimo defektais.
Instaliuotojo saugumas
Prašome atidžiai perskaityti šia instrukciją prieš pradedant dirbti su skaitikliu.
Skaitiklį instaliuoja, išinstaliuoja ir jo profilaktika atlieka specialistas, turintis reikiamą kvalifikaciją ir susipažinęs su šia instrukcija. Skaitiklio jungimo pavyzdžiai pateikti pav. 2-A arba pav. 2-B. Konkretus
skaitiklio tipas, pagal kuri priklauso jungimo būdas nurodytas ant pakuotės.
Simbolių aprašymas
! Skaitykite instrukciją Dviguba izoliacija 4 laidų tinklas/3-fazės
Instaliavimo instrukcija
Pirminė apžiūra
Prieš paduodant i skaitiklį maitinimą, prašome atidžiai apžiūrėti ar prietaisas išoriškai nepažeistas, nėra perkaitinimo požymių ar tvarkingi jungiantys laidai. Pastebėjus išorinius pažeidimus prašome
kontaktuoti su pardavėju ar serviso tarnyba.
Saugumo instrukcija
Gaminys skirtas naudojimui trifaziame tinkle.
Matavimo įtampa / maitinimo įtampa:
nuo 3×127V fazė - neutralė; 220V fazė – faze (-20%)1VA; iki 3×230V fazė - neutralė; 400V fazė - fazė (+15%)1VA; Dažnis nuo 50 iki 60Hz.
Elektros skaitikliui esant pajungtam prie įtampos, apsauginiai gnybtų dangteliai privalo būti uždėti.
LT: produktų išleistų į rinką po 2005 m. rugpjūčio 13 d Šis produktas negali būti išmestas su kitomis buitinėmis atliekomis.Prašome susisiekti su produkto pardavėju ar savivaldybės darbuotojais dėl informacijos, kur ir kaip priduoti
neveikiantį prietaisą dėl antrinio perdirbimo.
Návod k použití Elektroměr třífázový BM030L Obecné údaje
BM030L je to 3- fázový, s čtyřvodičovým zapojením elektroměr. Konstruovány, vyráběny a testovány v souladu s mezinárodními standardy. Ve srovnání s tradičními elektroměry, elektroměr BM030L M je
přesnější, lehčí a menší. Umožňuje implementaci high-tech projektů a řízení tzv. inteligentní budowy.
SCHEMAT BLOKOWY
Specifikace
Typ
Třída
Napájecí napětí (V)
Jmenovitý proud (A)
BM030L
1.0
3x230/400V
3x5A（80）A
Požadavek na správnou práci elektroměru
Měřič
Rozsah měření
Násobitel výkonu
1
2
3
čtení
0.004Ib
0.05Ib
0.01Ib
1.0
Pres vzajemnou
indukcnost
0.002Ib
0.003Ib
0.005Ib
1.0
Maximální napětí
3-fázove připojení proudové
3-fázové připojení napětí Měření napětí
Měření intenzity
Display LCD/ mechanicky
Integrovaný modu
Moc
CZ

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
Pro správnou funkci je nutné, aby napětí přístroje nebylo vyšší než 115% nominální hodnoty.
Elektrické parametry
Napájecí napětí: 09-1,1 jmenovité napětí
Limit napětí: 0.8—1.15 jmenovité napětí
Display LCD 6+2 = 999999.9kWh
Počet impulsů/kWh: 1000imp/kWh.
Mac: ≤2W, 10VA
Klimatické podmínky
Teplota okoli: -10~45°C
Zvýšená provozní teplota: -20~55°C
Skladovací a přepravní teplota: -25~70°C
Vlhkost: ≤75%
Vnější rozměry: 76mm x116,5mm x 65mm,
Instalace a zapojení elektroměra
DOPRAVA A SKLADOVÁNÍ
Při přepravě musí být přístroj v originálním balení. Nevystavujte přístroj vibracím a nárazům, které mohou poškodit. Teplota v místě skladování nebo při přepravě musí být v rozsahu -25~70°C pri relativní
vlhkost vzduch 85%. Je třeba poznamenat, aby okolní atmosféřa neobsahovala nebezpečné plísně nebo plyn, nebezpecne pro dané zařízení.
BEZPEČNOST
Montáž by měl provádět kvalifikovaný elektrikář! Přístroj byl zkonstruován a testován v souladu s IEC/EN 61036. V zájmu zajištění řádného výkonu, měli byste se řídit návodem k obsluze. Za žádných
okolností byste neměli rozebrat přístroj, protože uvnitř kondenzátorů může být proud.
Bezpečné použití neni možné, pokud
- Přístroj je mechanicky poškozen.
- Přístroj byl dlouho uložen v podmínkách, které nejsou poskytovány výrobce.
- přístroj byl poškozen při přepravě vevnitr např. nárazům nebo vibracím
Popis symbolů
! Pozorně si přečtěte návod Druhá úroveň ochrany síť 3- fázova, s čtyřvodičovým zapojením
NAPĚTÍ SÍTĚ:
Od 3×127V faza – “0”; 230V faza-faza (-20%)1VA; Do 3×230V faza – “0”; 400V faza-faza (+15%)1VA; Frekvence od 50 do 60Hz
POZOR: Je-li připojen elektroměr, víko se vztahuje konektor by měl být umístěn.!
CZ: Vyrobené po 13. Srpen 2005 Tento symbol na výrobku nebo jeho obalu znamená, že s tímto výrobkem nesmí být zacházeno jako s běžným domovním odpadem. Místo toho je třeba tento výrobek odnést na příslušné sběrné místo,
kde bude provedena recyklace takového elektrického a elektronického zařízení.

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
ANLEITUNG Stromzähler A30-BM030-L
Allgemein
BM03B-L / M ist ein 3-Phasen 4-Leiter elektronischer Zähler für Strom. Entwickelt, gefertigt undgeprüft in Übereinstimmung mit internationalen Standards.Im Vergleich zu herkömmlichen Stromzählern ist
BM030lZähler-L / M genauer, leichter und kleiner. Sie konnen erweiterte technische Projekte durchführen.Steuerung von technischen Projekten ,"intelligenten" Gebäude.
SCHEMAT
Technische Daten
Typ
Klasse
Spannung (V)
Strom(A)
BM03B-L/M
1.0
3x230/400V
3x5A（80）A
Bedingung für das richtige Arbeiten des Geräts
Messer
Messmaximum
Power-Multiplier
1
2
3
Messung
0.004Ib
0.05Ib
0.01Ib
1.0
0.002Ib
0.003Ib
0.005Ib
1.0
Maximale Spannung
Für den ordnungsgemäßen Betrieb des Zählers ist es erforderlich, dass die Spannung nicht höher als 115% des Nennwertes ist.
ELEKTRISCHE PARAMETER
NStromversorgung: Spannung 09-1,1
Die Grenze der Versorgungsspannung: 0,8 bis 1,15 Spannung
LCD 6 +1 = 999999.9kWh
1000imp/kWh Pulsfrequenz.
KLIMABEDINGUNGEN
TBetriebstemperatur: -10 ~ 45 ° C
Erhöhte Betriebstemperatur: -20 ~ 55 ° C
Lagerung und Transport: -25 ~ 70 ° C
Luftfeuchtigkeit: ≤75%
Außenmaße: 76mm x116,5mmx65mm
TRANSPORT UND LAGERUNG
3-Phasen-Strom-Anschluss
3-Phasen-Spannung-Verbindun
g
Strommessung
Spannungsmessu
ng
Integriertes Stufen Modul
Stromvers
DigitalanzeigeLCD
DE

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
PWährend des Transports muss sich das Gerät in der Originalverpackung befinden. Schützen sie das Gerät vor Vibrationen und Stößen diese können Schäden hervorrufen. Die Temperatur an der Stelle der
Lagerung oder beim Transport muss im Bereich von -25 bis 70 ° C bei einer relativen Feuchtigkeit von 85% sein. Achten Sie auf die umgebende Atmosphäre dass sich kein Schimmel oder für das Gerät
gefährliche Gase drin befinden.
SICHERHEIT
Die Installation sollte von einem Elektrofachmann durchgeführt werden!
Das Gerät ist konstruiert und getestet worden gemäß IEC 62053-31.DIN438664
Um einen ordnungsgemäßen Betrieb zu gewährleisten, sollten sie sich stets an die Anleitung halten.Unter keinen Umständen sollten sie das Gerät zerlegen ,
den der Kondensator im inneren könnte noch geladen sein..
Ein gefahrloser Betrieb ist nicht möglich, wenn:
Wenn das Gerät mechanisch beschädigt ist.
Wenn das Gerät lange unter schlechten Bedingungen gelagert wurde.
Wenn das Gerät beim Transport beschädigt wurde, durch Vibration, stöße und/oder Stürze.
! Lesen II 3Phasen
Netzspannung::
Von 3 × 127 V Phase -"0", 230 V Phase-Phase (-20%) 1VA;
Bis zu 3 × 230 Phase I -"0", 400V Phase-Phase (15%) 1VA;
Frequenz 50bis 60Hz.
DE: nach dem 13. August 2005 produziert Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln soweit das möglich ist. Überprüfen Sie Ihre lokalen Behördenoder
Einzelhändler bezüglich Rat der Wiederverwertung.
ИНСТРУКЦИЯ ОБСЛУЖИВАНИЯ 3- ФАЗОВЫЙ СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
BM030L
ОБЩИЕ ДАНЫЕ
BM03L является 3-фазовым, 4-проводный электронный счет электрической энергии. Запроэктирован, произведен и тестирован в соответствии с международными стандартами.
В сравнении с обычными счетчиками энергии счетчик BM03B-L/M есть более точен, легок и меньший. Дает возможность использования при передовых технических проэктах управления
«умными» домами.
БЛОК-СХЕМА
СПЕЦИФИКАЦИЯ
Тип
Класс
Питание (V)
Ток (A)
BM03L
1.0
3x230/400V
3 x 5A (80)A
УСЛОВИЯ ПРАВИЛЬНОЙ РАБОТЫ СЧЕТЧИКА
Измеритель
Диапазон счетчика
Множитель мощности
1
2
3
Считывание
0.004Ib
0.05Ib
0.01Ib
1.0
Через взаимную
индукцию
0.002Ib
0.003Ib
0.005Ib
1.0
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ
Для исправной работы счетчика необходимо, чтобы напряжение не превысило 115% номинального значения.
3-фазное электрическое соединение
Измерения тока
Измерения тока
Интегрованный
измерительный модуль.
Питание
Дисплей LCD / механический
3-фазное электрическое соединение
RU

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Напряжение питания: 09-1,1 напряжения номинального
Граничное значение напряжения питания: 0.8—1.15 напряжения номинального
Дисплей LCD 6+2 = 999999.9kWh
Мощность: ≤2W, 10VA
КЛИМАТИЧЕСКИЕ УСЛОВИЯ
Температура использования: -10~45°C
Повышеная температура использования: -20~55°C
Температура хранения и транспортировки: -25~70°C
Влажность: ≤75%
Внешние размеры: 76.5мм x116,5ммx65мм
УСТАНОВКА И ПОДКЛЮЧЕНИЕ СЧЕТЧИКА ЭНЕРГИИ
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Во время транспортировки устройство должно быть в оригинальной упаковке. Нельзя подвергать устройство вибрациям и ударам, так как они могут его повредить. Температура в месте
хранения или транспортировки должна быть в диапазоне -25~70°C при относительной влажности 85%. Необходимо обратить внимание, чтобы не было плесени или газов вредящих устройству.
БЕЗОПАСНОСТЬ
Инсталяция устройства должен проводить квалифицированный электрик
Устройство было сконструировано и тестировано в соответствии с нормами IEC/EN 61036. С целью обеспечения соответственного качества работы, пользователь должен следовать
рекомендациям инструкции обслуживания. Категорически запрещается разбирать устройство в случае, когда внутренние конденсаторы могут быть заряжены.
Безопасносное использование невозможно если:
- устройство имеем механические повреждения
- устройство долгое время хранилось в несоответственных условиях, поданых производителем
- устройство имеет внутренние повреждения во время транспортировки, из-за ударов и вибрации.
Описание симоволов:
!
Прочти внимательно инструкцию Второй уровень охраны четырех-проводная сеть /3 фазовая
НАПРЯЖЕНИЕ СЕТИ:
От 3×127V фаза – “0”; 230V фаза-фаза (-20%)1VA;
До 3×230V фаза – “0”; 400V фаза-фаза (+15%)1VA;
Частота от 50 do 60Hz.
ВНИМАНИЕ: Когда счетчик подключен, крышка над соединительной клеммой должна быть заложена!
RU: Произведено до 13 августа 2005 Не выбрасывать электрических и электронных устройств вместе с коммунальным мусором с причины наявности в устройстве опасных для внешней среды субстанций.
Устройство необходимо передать в пункт сбора с целью его дальнейшей переработки. Информация о пунктах сбора доступна в местных органах власти, а также в главном офисе производителя.

BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
Montāžas instrukcja Trīsfāzu elektroenerģijas skaitītājs Modelis BM030L
UZMANĪBU!
Lai nodrošinātu preces pareizu un drošu ekspluatāciju, pirms sākt to lietot, uzmanīgi izlasiet montāžās instrukciju. Neatbilstošas lietošanas dēļ var rasties materiālie zaudējumi un var tikt nodarīti būtiski
kaitējumi cilvēka veselībai.
Paredzētie izmantošanas mērķi
Trīsfāzu elektroenerģijas skaitītājs (turpmāk tekstā skaitītājs) paredzēts elektroenerģijas uzskaitīšanai, kā arī elektroenerģijas patērētāju kontrolei. Skaitītājs lieliski piemērots elektroenerģijas iekārtu patērētās
enerģijas uzskaitei mājā, garāžā, veikalā u.c. Tiklīdz tiek patērēta elektroenerģija tā skaitītājs to automātiski uzskaita un attēlo uz displeja.Aizliegumi un ierobežojumi
Skaitītājs nav paredzēts profesionālās un saimnieciskās darbības veikšanai.
Tehniskā specifikācija
Skaitītāja izmēri:
Lietotāja atbildība
Ja šie montāžas instrukcijas noteikumi netiek ievēroti, garantijas remonts precei tiek pilnībā liegts.
Ievērojiet instrukcijas norādījumus. Lietojiet skaitītāju tikai tad, kad esat pārliecinājušies, ka visi elektrotīkla kabeļu savienojumi un uzstādīšana ir veikta atbilstoši instrukcijā minētajiem norādījumiem un
vispārīgajiem drošības noteikumiem. Iegaumējiet, ka skaitītāja lietotājs ir atbildīgs par negadījumiem vai bīstamību, kas radīta citām personām vai to īpašumam.
Vispārīgie drošības noteikumi
Uzmanīgi izlasiet montāžas instrukciju pirms skaitītāja montāžas, lietošanas, lai pilnībā izprastu un varētu ievērot visus drošības noteikumus, piesardzības pasākumus un ekspluatācijas norādījumus.
Elektrotīkla spriegumam jāsakrīt ar spriegumu, kas norādīts sadaļā „Tehniskā specifikācija”. Neizmantojiet nekādu citu elektrotīkla spriegumu.
Uzmanību! Skaitītāja montāžu drīkst veikt tikai sertificēts elektriķis.
Pirms uzstādīšanas pārliecinieties, ka elektrotīkla spriegums ir pilnībā atslēgts.
Skaitītāja korpuss ir hermetizēts. Nekādā gadījumā neatveriet korpusu, tas var sabojāt skaitītāju, kā arī var izraisīt cita veida elektrotīkla bojājumus vai elektrotraumas.
Skaitītāja uzstādīšana
Pirms sākt uzstādīšanu, obligāti atslēdziet elektrotīkla automātiskos slēdžus.
Uzmanību! Ierīces pieslēgšanu pie elektrotīkla drīkst veikt tikai sertificēts elektriķis.
Uzstādiet skaitītāju vēlamajā sadales kastē.
Pievienojiet skaitītājam elektrokabeļus atbilstoši kā norādīts att. 2.
Utilizācija
Saudzējot apkārtējo vidi, rīkojieties saskaņā ar vietējo likumdošanu. Neizmetiet iepakojumu atkritumos, bet gan nododiet to otrreizējai pārstrādāšanai. Ja skaitītājs kļuvis lietošanai nederīgs vai arī to vairs nevar salabot, demontējiet to un
nogādājiet kādā no atkritumu savākšanas vietām. Veiciet skaitītāja utilizāciju atbilstoši LR likumdošanai un noteikumiem.
Elektrotīkla spriegums
3x230/400V
Frekvence
50/60Hz
Aizsardzība
5(80))A
Precizitāte
1.0
Skaitītāja konstante
1000imp/kWh
Displejs
LCD 6+2 cipars=999999.9kWh
Enerģijas patēriņš
≤10VA, ≤2W
Apkārtējā vides temperatūra
-10°C ~ +45°C
Uzglabāšanas temperatūra
-25°C ~ +70°C
Maksimālais gaisa mitrums
≤75%
Maksimālais līnijas garums
20m
Izmērs
76 x 115x 65 mm
LV
