Beyerdynamic TG H74 User manual

TG H74
KONDENSATORMIKROFON
CONDENSER MICROPHONE
MICROPHONE À CONDENDATEUR
Informations de produit
Product Information
Produktinformation

deutsch
2 | 3
Inhalt
Sicherheitsinformationen. . . . . . . . . . . . . . 4
Anwendung. . . . . . . . . . . . . . . . . . . . . . . 4
Anschluss. . . . . . . . . . . . . . . . . . . . . . . . 4
instellung. . . . . . . . . . . . . . . . . . . . . . . . 4
Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . 6
ntsorgung. . . . . . . . . . . . . . . . . . . . . . . . 6
Versionen. . . . . . . . . . . . . . . . . . . . . . . . . 6
Zubehör - Lieferumfang. . . . . . . . . . . . . . . 6
Zubehör - optional. . . . . . . . . . . . . . . . . . . 6
Technische Daten. . . . . . . . . . . . . . . . . . . 7
Frequenzkurven. . . . . . . . . . . . . . . . . . . 24
Richtdiagramme. . . . . . . . . . . . . . . . . . . 25
Schaltbilder. . . . . . . . . . . . . . . . . . . . . . 25

PRODUKTINFORMATION TG H74
Sie haben sich für das Nackenbügelmikrofon TG H74 von
beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie
diese Produktinformation aufmerksam durch.
Sicherheitsinformationen
• Schützen Sie das Mikrofon vor Feuchtigkeit, Herunterfal-
len und Stoß. Sie könnten das Mikrofon dabei beschädi-
gen!
• Pusten Sie nicht in das Mikrofon. Zur Funktionskontrolle
sollten Sie in das Mikrofon sprechen.
• Der Mikrofonarm ist ein starres Röhrchen aus delstahl,
er darf auf keinen Fall unter Zuhilfenahme von Werkzeug
verbogen werden.
Anwendung
Reichlich Bewegungsfreiheit bietet das für den drahtlosen
Betrieb ausgelegtnTG H74.
Das TG H74 mit Supernierencharakteristik und kompensier-
tem Nahbesprechungseffekt eignet sich besonders für Musi-
cal- und Theateranwendungen.
xtrem gut anpassbar, ausgesprochen unauffällig, beidseitig
montierbar und überzeugend klein und robust – was könnte
ein Headset-Mikrofon mehr bieten. rhältlich in schwarz
oder beige.
Anschluss
Das TG H74 ist mit einem weiblichen 4-pol. Mini-XLR
Stecker ausgestattet und in zwei Versionen verfügbar:
als Opus-Version eignet es sich für den Anschluss an
Taschensender der drahtlosen Mikrofonsysteme Opus 600
und Opus 910; als TG-Version wird es mit dem drahtlosen
Mikrofonsystem TG 1000 verwendet.
Für den kabelgebundenen insatz muss das Mikrofon mit
einem optionalen Speisewandler an einem phantomspeisen-
den Mikrofoneingang betrieben werden. Der direkte An-
schluss des TG H74 an Phantomspeisung kann das Mikrofon
zerstören!
Einstellung
Aufgrund der Supernierencharakteristik blendet das TG H74
rückwärtigen Störschall weitgehend aus. Um eine möglichst
hohe Rückkopplungssicherheit in Beschallungssituationen
zu erreichen, sollte die Mikrofonkapsel möglichst nah am

deutsch
4 | 5
Mundwinkel platziert werden. Zur Vermeidung von Poppge-
räuschen sollte der mitgelieferte Windschutz WS 54 über die
Kapsel gezogen werden.
Mit seinem biegsamen Nackenbügel kann das TG H74
nahezu jeder Kopfform angepasst werden, dabei darf aber
der starre Mikrofonbügel keinesfalls mit Werkzeugen
verbogen werden! Das TG H74 eignet sich auch für Brillen-
träger. Der dreh- und verschiebbare Mikrofonarm ermöglicht
die Ausrichtung des Mikrofons neben dem Mund.
Das Mikrofon kann sowohl rechts als auch links getragen
werden. Hierfür klemmen Sie den Mikrofonarm in die ent-
sprechende Mikrofon- und Kabelhalterung.
Zum Transport können die Ohrbügel nach innen geklappt und
flach zusammengelegt werden.
Pflege
Bei Bedarf reinigen Sie das TG H74 und das Anschlusskabel
mit einem weichen feuchten Tuch. Wenn notwendig, können
Sie ein mildes Reinigungsmittel (z.B. Geschirrspülmittel)
verwenden, auf keinen Fall lösemittelhaltige Reiniger. Achten
Sie darauf, dass in den Mikrofonkopf kein Wasser gelangt.
Der mitgelieferte Schaumstoffpoppschutz sollte in regelmä-
Der Mikrofonarm ist in die
linke Halterung geklemmt.
Ziehen Sie den Mikrofonarm
aus der Halterung.
Klemmen Sie den Mikrofo-
narm in die rechte Halterung.

ßigen Abständen vom Mikrofonkopf abgezogen und in klarem
Wasser gereinigt werden. Achten Sie bitte darauf, dass er
vollständig getrocknet ist, bevor Sie ihn wieder auf das
Mikrofon setzen.
Service
Im Servicefall wenden Sie sich bitte an autorisiertes Fach-
personal. Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie
könnten sonst alle Gewährleistungsansprüche verlieren.
Entsorgung
Dieses Produkt darf am nde seiner Lebensdauer
nicht über den normalen Haushaltsabfall entsorgt
werden, sondern muss an einem Sammelpunkt
für das Recycling von elektrischen und elektroni-
schen Geräten abgegeben werden. Das Symbol
auf dem Produkt, der Gebrauchsanweisung oder
der Verpackung weist darauf hin.
ersionen
Bez. Beschreibung . . . . . . . . . . . Best.-Nr.
TG H74 (Opus) Kondensator-Headsetmikrofon,
Superniere, Kabel mit 4-pol.
Mini-XLR-Kupplung,
schwarz . . . . . . . . . . . . . . . .707.090
TG H74 tan (Opus) dito, jedoch beige . . . . . . . . 707.104
TG H74 (TG) Kondensator-Headsetmikrofon,
Superniere, Kabel mit 4-pol.
Mini-XLR-Kupplung,
schwarz . . . . . . . . . . . . . . . .708.364
TG H74 tan (TG) dito, jedoch beige . . . . . . . . 708.372
Zubehör - Lieferumfang
Bez. Beschreibung. . . . . . . . . . . Best.-Nr.
WS 54 SW Windschutz, schwarz,
nur mitgeliefert beim . . . . . .
schwarzen Mikrofon. . . . . . . 700.193
WS 54 SC Windschutz, dunkelbeige,
nur mitgeliefert beim
beigen Mikrofon. . . . . . . . . . 700.207
Transporttasche aus Kunstleder. . . . . . . . . . . . . 609.137
Zubehör - optional
CV 18 Speisewandler zum direkten
Anschluss an phantom-
gespeiste Mikrofoneingänge . . . 475.378

deutsch
6 | 7
WS 54 SW Windschutz, schwarz . . . . . . . . 700.193
WS 54 SC Windschutz, dunkelbeige . . . . 700.207
Technische Daten
Mikrofon TG H74
Wandlerprinzip. . . . . . . . . . . . Kondensator
(Back- lektret)
Arbeitsprinzip. . . . . . . . . . . . . Druckgradienten-
empfänger
Richtcharakteristik. . . . . . . . . Superniere
Übertragungsbereich
Nahfeld. . . . . . . . . . . . . . . . . 40 – 20.000 Hz
Fernfeld ( ntfernung 1 m). . . . 160 – 17.000 Hz
Freifeldübertragungsfaktor. . . . 3,2 mV/Pa;
-49,9 dBV ±3 dB*
Nennimpedanz. . . . . . . . . . . . ca. 650 Ω
Nennabschlussimpedanz. . . . . > 3,5 kΩ
Max. Grenzschalldruckpegel
bei 1 kHz. . . . . . . . . . . . . . . . 144 dB*
Äquivalentschalldruckpegel. . . 37 dB SPL*
Art der Stromversorgung. . . . . Gleichstrom
Max. Stromaufnahme. . . . . . . 780 µA
Anschluss. . . . . . . . . . . . . . . . Tiny QG, 4-polig
Pin 1 = 0 V
Pin 2 = 0 V
Pin 3 = NF-Ausgang
Pin 4 = Vorspannung-
ingang
Abmessungen
Durchmesser. . . . . . . . . . . . . 7,7 mm
Länge. . . . . . . . . . . . . . . . . . 158 mm
Gewicht. . . . . . . . . . . . . . . . . 32 g
*gemessen mit CV 18

Speiseadapter C 18
Abmessungen
Durchmesser. . . . . . . . . . . . . 22 mm
Länge. . . . . . . . . . . . . . . . . . 95 mm
Gewicht. . . . . . . . . . . . . . . . . 98 g
Anschluss
ingang. . . . . . . . . . . . . . . . . Tiny QG (Mini-XLR), 4-polig
Pin 1 = 0 V
Pin 2 = NF- ingang
Pin 3 = NF- ingang
Pin 4 = Vorspannungs-
ausgang: +8,5 V
statisch
Ausgang. . . . . . . . . . . . . . . . . 3-pol. XLR,
symmetrisch
Pin 1 = 0 V
Pin 2 = Hot
Pin 3 = Cold

deutsch
8 | 9

english
10 | 11
Contents
Safety Information. . . . . . . . . . . . . . . . . 12
Application. . . . . . . . . . . . . . . . . . . . . . . 12
Connection. . . . . . . . . . . . . . . . . . . . . . . 12
How to use the Microphone. . . . . . . . . . . 12
Maintenance. . . . . . . . . . . . . . . . . . . . . 13
Service. . . . . . . . . . . . . . . . . . . . . . . . . 14
Disposal. . . . . . . . . . . . . . . . . . . . . . . . . 14
Versions. . . . . . . . . . . . . . . . . . . . . . . . . 14
Supplied Accessories. . . . . . . . . . . . . . . . 14
Optional Accessories. . . . . . . . . . . . . . . . 14
Technical Specifications. . . . . . . . . . . . . 15
Frequency Response Curves. . . . . . . . . . . 24
Polar Patterns. . . . . . . . . . . . . . . . . . . . . 25
Wiring Diagrams. . . . . . . . . . . . . . . . . . . 25

RODUCT INFORMATION TG H74
Thank you for selecting the TG H74 neckworn microphone.
Please take some time to read carefully through this
information before using the product.
Safety Information
• Protect the microphone from moisture and sudden
impacts. You could damage the microphone!
• Do not blow into the microphone, you could damage
the transformer. To check the function we recommend
speaking into the microphone.
• The microphone arm is rigid stainless steel tube, which
must not be bent by using tools.
Application
The TG H74, which is designed for wireless operation, allow
great freedom of movement.
The TG H74 with super cardioid characteristic and
compensated proximity effect is particularly suitable for
musical and theatre use.
Perfectly adaptable, beautifully subtle, left and right
positioning, pleasingly small and robust – what more could
you want from a headset microphone? Available in black and
beige.
Connection
The TG H74 provides a female 4-pin mini XLR connector and
is available in two versions:
as Opus version it can be connected to beltpack transmitters
of the wireless Opus 600 and Opus 910 microphone
systems; as TG version it is used with the wireless TG 1000
microphone system.
For wired applications with phantom power sources the
TG H74 must be used with an optional power adapter. If the
TG H74 is directly connected to phantom power, the micro-
phone can be damaged!
How to use the Microphone
The TG H74 eleminates background noise to a large extent
due to the supercardioid polar pattern. In order to achieve a
high gain-before-feedback, position the microphone capsule
as close as possible to the corner of the mouth. Use the
supplied WS 54 wind shield to avoid “popping” noise.
The flexible neckband of the TG H74 can be adapted
optimally to almost every head size and shape and is also

english
12 | 13
suitable when wearing spectacles. Make sure that the rigid
microphone arm is never bent by using tools! The rotatable
and slideable microphone arm allows positioning the micro-
phone next to the mouth.
The microphone can be worn on the right or left hand side.
Attach the microphone arm to the appropriate microphone
and cable holder. For transport purposes, the headset can be
collapsed and folded inwards.
Maintenance
Use a soft, damp cloth for cleaning the TG H74 microphone
and connecting cable. If necessary, you can use a gentle
cleansing agent (such as washing-up liquid). Make sure not
to allow any water to enter the microphone capsule and never
use any solvent cleansers.
The supplied pop shield should regularly be removed from
the microphone capsule and cleaned in clear water. Make
sure the pop shield is completely dry before it is replaced
back onto the microphone.

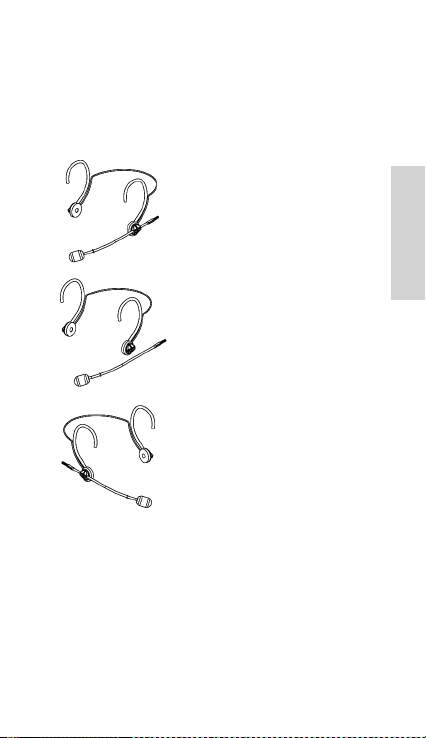

The microphone arm has been
attached to the left holder.
Pull the microphone arm from
the holder.
Attach the microphone arm to
the right holder.

Service
Servicing must be carried out by qualified service personnel
only. Dismantling the microphone yourself will invalidate the
guarantee.
Disposal
This symbol on the product, in the instructions or
on the packaging means that your electrical and
electronic equipment should be disposed at the
end of its life separately from your household
waste. There are separate collection systems for
recycling in the U. For more information, please
contact the local authority or your retailer where
you purchased the product.
ersions
Mod. Description . . . . . . . . . . . . . Order #
TG H74 (Opus) Condenser headset microphone,
supercardioid, cable with 4-pin
female mini XLR connector,
black . . . . . . . . . . . . . . . . . 707.090
TG H74 tan (Opus) same as above, but beige . . . 707.104
TG H74 (TG) Condenser headset microphone,
supercardioid, cable with 4-pin
female mini XLR connector,
black . . . . . . . . . . . . . . . . . 708.364
TG H74 tan (TG) same as above, but beige . . . 708.372
Supplied Accessories
WS 54 SW Wind shield, black,
supplied with the
black microphone only . . . . . 700.193
WS 54 SC Wind shield, dark beige,
supplied with the
beige microphone only . . . . . 700.207
Leatherette bag . . . . . . . . . . . . . . . . . . . . . . . . 609.137
Optional Accessories
CV 18 Power adapter to
connect to phantom
powered microphone inputs . . .475.378
WS 54 SW Wind shield, black . . . . . . . . . 700.193
WS 54 SC Wind shield, dark beige . . . . . .700.207

english
14 | 15
Technical Specifications
TG H74 Microphone
Transducer type. . . . . . . . . . . Condenser (back electret)
Operating principle. . . . . . . . . Pressure gradient
Polar pattern. . . . . . . . . . . . . Supercardioid
Frequency response
Close miking. . . . . . . . . . . . . . 40 – 20,000 Hz
Distant miking
(measured at 1 m). . . . . . . . . . 160 – 17,000 Hz
Open circuit voltage. . . . . . . . 3.2 mV/Pa;
-49.9 dBV ±3 dB*
Nominal impedance. . . . . . . . approx. 650 Ω
Load impedance. . . . . . . . . . . > 3.5 kΩ
Max. SPL at 1 kHz. . . . . . . . . 144 dB*
quivalent SPL. . . . . . . . . . . . 37 dB SPL*
Power supply. . . . . . . . . . . . . Direct current
Max. power consumption. . . . . 780 µA
Connector. . . . . . . . . . . . . . . . 4-pin Tiny QG
Pin 1 = 0 V
Pin 2 = 0 V
Pin 3 = AF output
Pin 4 = bias voltage input
Dimensions
Diameter. . . . . . . . . . . . . . . . 7.7 mm
Length. . . . . . . . . . . . . . . . . . 158 mm
Weight. . . . . . . . . . . . . . . . . . 32 g
*measured with CV 18
C 18 Power Adapter
Dimensions
Diameter. . . . . . . . . . . . . . . . 22 mm
Length. . . . . . . . . . . . . . . . . . 95 mm
Weight. . . . . . . . . . . . . . . . . . 98 g
Connector
Input. . . . . . . . . . . . . . . . . . . 4-pin Tiny QG (mini XLR)
Pin 1 = 0 V
Pin 2 = AF input
Pin 3 = AF input
Pin 4 = bias voltage output:
+8.5 V static
Output. . . . . . . . . . . . . . . . . . 3-pin XLR, balanced
Pin 1 = 0 V
Pin 2 = Hot
Pin 3 = Cold

français
16 | 17
Sommaire
Consignes de sécurité. . . . . . . . . . . . . . . 18
Application. . . . . . . . . . . . . . . . . . . . . . . 18
Connexion. . . . . . . . . . . . . . . . . . . . . . . 18
Fixation et positionnement. . . . . . . . . . . . 18
ntretien. . . . . . . . . . . . . . . . . . . . . . . . 19
Dépannage. . . . . . . . . . . . . . . . . . . . . . . 20
vacuation. . . . . . . . . . . . . . . . . . . . . . . 20
Versions. . . . . . . . . . . . . . . . . . . . . . . . . 20
Accessoires fournis. . . . . . . . . . . . . . . . . 20
Accessoires en option. . . . . . . . . . . . . . . 21
Spécifications techniques. . . . . . . . . . . . 21
Courbes de fréquence. . . . . . . . . . . . . . . 24
Directivités. . . . . . . . . . . . . . . . . . . . . . . 25
Diagrammes de câblage. . . . . . . . . . . . . . 25

INFORMATIONS PRODUIT TG H74
Vous avez opté pour le microphone serre-nuque TG H74 de
beyerdynamic. Nous vous remercions de votre confiance.
Veuillez prendre le temps de lire attentivement cette notice
d’utilisation.
Consignes de sécurité
• Protégez le microphone contre l’humidité, les chutes et
les chocs. Vous pourriez endommager le microphone!
• Ne soufflez pas dans le microphone. Pour contrôler le bon
fonctionnement, nous vous recommandons de parler dans
le microphone.
• Le bras de microphone est un petit tube rigide en acier
noble qui ne doit en aucun cas être tordu à l’aide d’outils.
Application
Le TG H74 conçu pour un fonctionnement sans fil offre une
grande liberté de mouvement.
Le TG H74 avec directivité supercardioïde et effet de
proximité compensé se prête particulièrement bien aux
applications dans des comédies musicales et représentations
théâtrales.
De port extrêmement confortable, remarquablement discret,
il peut être monté des deux côtés et convainc par sa
compacité et sa robustesse : un micro-casque ne saurait
offrir davantage. Disponible en noir ou beige.
Connexion
Le TG H74 est respectivement doté d’une mini XLR 4
broches femelle et disponibles en deux versions:
la version Opus se prête à la connexion à l'émetteur de poche
des systèmes de microphone sans fil Opus 600 et Opus 910,
tandis que la version TG est utilisée en combinaison avec le
système de microphone TG 1000.
n présence d’une liaison filaire, le microphone doit être
utilisé avec un convertisseur d’alimentation optionnel sur
une entrée de microphone avec alimentation fantôme. Le
raccordement direct du TG H74 sur une alimentation
fantôme peut détruire le microphone !
Fixation et positionnement
Grâce à sa directivité supercardioïde, le TG H74 supprime
dans une large mesure les interférences arrière. Pour une
insensibilité optimale à l'effet Larsen dans les situations de
sonorisation, nous recommandons de placer la capsule de

français
18 | 19
microphone le plus près possible du coin de la bouche. Pour
éviter les bruits pop, nous conseillons de placer la protection
anti-vent WS 54 fournie sur la capsule du microphone.
Grâce à son serre-tête flexible, le TG H74 peut être adapté à
pratiquement toutes les formes de tête. Il est toutefois
strictement interdit de tordre l’arceau rigide à l’aide
d’outils! Le TG H74 peut également être utilisé par les
porteurs de lunettes. Le bras de microphone orientable et
déplaçable permet un positionnement du microphone à côté
de la bouche.
Le microphone peut aussi bien être porté à droite qu’à
gauche. A cet effet, veuillez coincer le bras de microphone
dans le support de microphone et de câble correspondant.
Les arceaux peuvent être repliés et mis à plat pour le
transport.
Entretien
Le cas échéant, nettoyez le TG H74 et le câble de raccorde-
ment à l’aide d’un chiffon doux humidifié d’eau. Si
nécessaire, vous pouvez utiliser un produit nettoyant doux
(p. ex. produit vaisselle), n’utilisez en aucun cas de solvants.
Le bras de microphone est
coincé dans le support de
gauche.
Retirez le bras de microphone
du support.
Coincez le bras de microphone
dans le support de droite.

Veillez à que l’eau ne pénètre pas dans la tête du micro-
phone.
La protection anti-pop fournie en mousse doit être réguliè-
rement retirée de la tête du microphone et nettoyée à l’eau
claire. Veillez à ce qu’elle soit entièrement sèche avant d’être
de nouveau placée sur le microphone.
Dépannage
n cas de panne, veuillez vous adresser à un technicien
agréé. N’ouvrez en aucun cas le microphone, vous risqueriez
de perdre vos droits de garantie.
Evacuation
Ce symbole sur le produit, l’emballage ou dans le
manuel signifie que votre équipement électrique
et électronique doit être, en fin de vie, jeté sépa-
rement de vos déchets ménages. Il existe en
France des systèmes de collecte différents pour
les déchets recyclables. Pour plus d’information,
veuillez contacter les autorités locales ou le re-
vendeur chez qui vous avez acheté le produit.
ersions
Type Description . . . . . . . . . . . . . Art. N°
TG H74 (Opus) Microphone serre-nuque à
condensateur, supercardioïde,
câble avec mini XLR 4 broches
femelle, noir . . . . . . . . . . . . 707.090
TG H74 tan (Opus) idem, toutefois beige . . . . . . 707.104
TG H74 (TG) Microphone serre-nuque à
condensateur, supercardioïde,
câble avec mini XLR 4 broches
femelle, noir . . . . . . . . . . . . 708.364
TG H74 tan (TG) idem, toutefois beige . . . . . . 708.372
Accessoires fournis
WS 54 SW Bonnette anti-vent,
noire, uniquement livrée avec
microphone noir . . . . . . . . . .700.193
WS 54 SC Bonnette anti-vent,
beige foncé, uniquement livrée avec
microphone beige . . . . . . . . 700.207
Sac de cuir synthétique . . . . . . . . . . . . . . . . . . 609.137
