Beyerdynamic TG-X 58 User manual

TG-X 58
Dynamisches Mikrofon
Dynamic Microphone
Microphone dynamique
Produktinformation
Product Information
Informations de produit

Sie haben sich für das dynamische Mikrofon TG-X 58 von
beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese
Produktinformation vor Inbetriebnahme aufmerksam durch.
Anwendungen
Das TG-X 58 wurde speziell zur Abnahme von Gesang,
Sprache und Instrumenten entwickelt. Es kann als Handmikro-
fon oder stativgebunden eingesetzt werden.
Das Mikrofon hat eine spezielle Softlackierung und liegt gut
ausbalanciert in der Hand.
Anschluss
Das TG-X 58 ist mit einem 3-poligen XLR-Stecker
ausgestattet. Sie können das Mikrofon an jeden Mikrofonein-
gang anschließen. Erhältliche Kabel siehe „Zubehör optional“.
Inbetriebnahme
• Das TG-X 58 hat einen verriegelbaren Ein- und Ausschalter,
um ein unbeabsichtigtes Ausschalten zu vermeiden.
Einschalten Schieben Sie den Schalter nach oben. In
dieser Position können Sie mit einem
kleinen Schlitzschraubendreher die
Verriegelungsschraube nach links drehen
und so den Ein- und Ausschalter arretieren.
Ausschalten Schieben Sie den Schalter nach unten. Falls
Sie den Schalter arretiert haben, drehen Sie
zuerst mit einem kleinen Schlitzschrauben-
dreher die Verriegelungsschraube nach
rechts.
• Das TG-X 58 hat eine Supernierencharakteristik und ist sehr
rückkopplungsarm. Um maximale Rückkopplungssicherheit
zu erreichen, sollte das Mikrofon so positioniert werden,
dass die Monitorboxen seitlich von hinten (Winkel ca. 125°)
auf das Mikrofon strahlen.
• Das TG-X 58 hat einen integrierten Poppschutz. Um
Poppgeräusche zu vermeiden, sollten Sie das Mikrofon
schräg unterhalb des Mundes halten, so dass Sie leicht über
das Mikrofon singen bzw. sprechen.
• Zum Lieferumfang des TG-X 58 gehört die Mikrofon-
klammer MKV 108 für Stative mit 3/8" oder 5/8"-Gewinde.

Pflege
Zum Reinigen von Mikrofonschaft und Mikrofonkorb
nehmen Sie ein feuchtes, weiches Tuch. Bei Bedarf können Sie
ein mildes Reinigungsmittel (z.B. Geschirrspülmittel) verwen-
den, auf keinen Fall jedoch lösemittelhaltige Reiniger. Achten
Sie darauf, dass keine Flüssigkeit in den Mikrofonkopf läuft.
Spätestens wenn Ihr Mikrofon dumpf klingt, sollten Sie den
integrierten Schaumstoffpoppschutz reinigen:
4. Trockenen Poppschutz wieder so in den Mikrofonkorb
einsetzen, dass dieser vollständig ausgekleidet wird.
Mikrofonkorb im Uhrzeigersinn wieder festschrauben.
Service
Im Servicefall wenden Sie sich bitte an autorisiertes
Fachpersonal. Öffnen Sie das Mikrofon auf keinen Fall selbst,
Sie könnten sonst alle Garantieansprüche verlieren.
Version
Bez. Beschreibung Best.-Nr.
TG-X 58 Dynamisches Mikrofon, Superniere,
inkl. Mikrofonklammer MKV 108 . . 450.812
Zubehör optional
Anschlusskabel
BMC 05 FM Standard-Mikrofonkabel XLR-XLR,
Länge 5 m . . . . . . . . . . . . . . . . . . . . 434.787

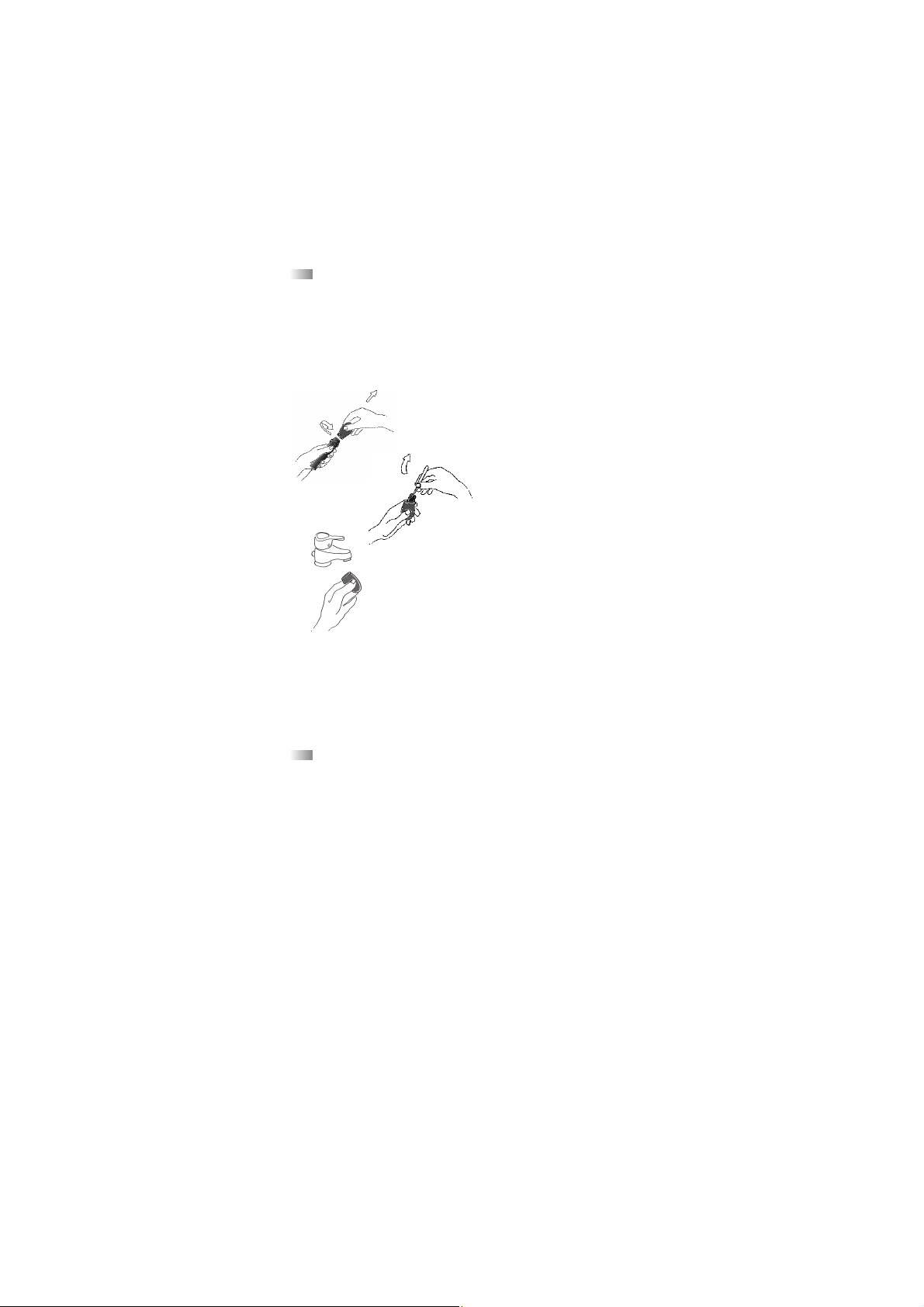

1. Mikrofonkorb gegen den
Uhrzeigersinn abschrauben.
3. Poppschutz mit klarem Wasser
reinigen und anschließend
trocken fönen oder über Nacht
trocknen lassen.
2. Schaumstoffpoppschutz
herausnehmen (evtl. mit
einer Pinzette).

Bez. Beschreibung Best.-Nr.
BMC 10 FM Standard-Mikrofonkabel XLR-XLR,
Länge 10 m . . . . . . . . . . . . . . . . . . . 434.795
Stative
GST 400 Mikrofonstativ, 3/8",
Höhe 0,90-1,65 m,
mit Schwenkarm . . . . . . . . . . . . . . . 421.294
GST 500 Mikrofonstativ, 3/8",
Höhe 0,85-1,60 m,
mit ausziehbarem Schwenkarm. . . . 406.252
Windschutz
WS 59 AZ Windschutz, anthrazit . . . . . . . . . . . 419.087
WS 59 BL Windschutz, blau . . . . . . . . . . . . . . . 419.095
WS 59 GE Windschutz, gelb . . . . . . . . . . . . . . . 419.109
WS 59 GN Windschutz, grün. . . . . . . . . . . . . . . 419.117
WS 59 RT Windschutz, rot . . . . . . . . . . . . . . . . 419.125
WS 59 WS Windschutz, weiß . . . . . . . . . . . . . . 419.133
Technische Daten
Wandlerprinzip . . . . . . . . . . . . . . Dynamisch
Arbeitsprinzip . . . . . . . . . . . . . . . Druckgradientenempfänger
Übertragungsbereich . . . . . . . . . . 50 - 15.000 Hz
Richtcharakteristik . . . . . . . . . . . . Superniere
Feldleerlaufübertragungsfaktor
bei 1 kHz . . . . . . . . . . . . . . . . . . . 2 mV/Pa ± 1,5 dB
Nennimpedanz. . . . . . . . . . . . . . . 600 Ω
Nennabschlussimpedanz . . . . . . . > 1000 Ω
Anschluss . . . . . . . . . . . . . . . . . . . XLR-Stecker, 3-polig
Abmessungen:
Länge . . . . . . . . . . . . . . . . . . . . . . 167 mm
Schaftdurchmesser . . . . . . . . . . . . 23/35 mm
Kopfdurchmesser . . . . . . . . . . . . . 54 mm
Gewicht (ohne Kabel) . . . . . . . . . 277 g

Congratulations and thank you for selecting the TG-X 58
dynamic microphone. Please take some time to read carefully
through this product information before setting up the
equipment.
Applications
The TG-X 58 has been designed for miking vocals, speech
and instruments. It can be used as a handheld or used on a
stand.
The microphone’s barrel is finished with a special soft lacquer
coating which makes the microphone very comfortable to hold
in the hand.
Connection
The TG-X 58 is equipped with a 3-pin XLR-plug. You can
connect the microphone to any microphone input. For
connecting cables refer to “Optional Accessories”.
Setting up and Use
• The TG-X 58 has a locking ON/OFF-switch, to avoid
accidental switching off of the microphone.
Switching on Slide the switch upwards. In this position
you can turn the screw to the left with a
small screwdriver to lock the ON/OFF-
switch.
Switching off Slide the switch downwards. If you have
previously locked the switch, you must
turn the screw to the right with a small
screwdriver first.
• The TG-X 58 has a supercardioid polar pattern and is
capable of high gain before feedback. To achieve maximum
gain-before-feedback, the wedge monitor should be
positioned at an angle of approximately 125° to the
longitudinal axis of the microphone.
• The TG-X 58 has an integrated pop shield. To avoid “pop”
sounds hold the microphone below from the mouth
slightly diagonally to sing or speak across the top edge of
the microphone.
• Supply of the TG-X 58 includes the MKV 108 microphone
clamp for stands with 3/8" or 5/8" thread.

Maintenance
For cleaning of the microphone shaft and basket use a
soft, damp cloth. If necessary use a mild cleansing agent (such
as washing-up liquid), no solvent agents and take care not to
allow any water drops into the transducer element.
If your microphone sounds dull, you should clean the integrated
foam pop shield:
4. Place the dry pop shield inside the microphone basket and
screw the microphone basket clockwise.
Service
In the unlikely event of equipment failure, the product
should be returned to your beyerdynamic dealer. Failure to do
so will invalidate the guarantee.
Version
Model Description Order #
TG-X 58 Dynamic microphone, supercardioid,
incl. MKV 108 microphone clamp . . 450.812
Optional Accessories
Connecting cables
BMC 05 FM Standard XLR-XLR microphone
cable, length 5 m. . . . . . . . . . . . . . . 434.787
BMC 10 FM Standard XLR-XLR microphone
cable, length 10 m . . . . . . . . . . . . . . 434.795
1. Unscrew the microphone
basket counter clockwise.
3. Wash the pop shield under
clear running water and dry it
afterwards with a hairdryer or
allow it to dry overnight.
2. Remove the foam pop
shield (use tweezers if
necessary)

Stands
Model Description Order #
GST 400 Microphone stand, 3/8",
height 0.90-1.65 m, with boom . . . . 421.294
GST 500 Microphone stand, 3/8",
height 0.85-1.60 m, with
telescopic boom. . . . . . . . . . . . . . . . 406.252
Wind shield
WS 59 AZ Wind shield, charcoal-grey . . . . . . . 419.087
WS 59 BL Wind shield, blue. . . . . . . . . . . . . . . 419.095
WS 59 GE Wind shield, yellow . . . . . . . . . . . . . 419.109
WS 59 GN Wind shield, green. . . . . . . . . . . . . . 419.117
WS 59 RT Wind shield, red. . . . . . . . . . . . . . . . 419.125
WS 59 WS Wind shield, white. . . . . . . . . . . . . . 419.133
Technical Specifications
Transducer type . . . . . . . . . . . . . . . . . dynamic
Operating principle . . . . . . . . . . . . . . pressure gradient
Frequency response . . . . . . . . . . . . . . 50 - 15,000 Hz
Polar pattern . . . . . . . . . . . . . . . . . . . supercardioid
Open circuit voltage at 1 kHz . . . . . . 2 mV/Pa ± 1.5 dB
Nominal impedance . . . . . . . . . . . . . . 600 Ω
Load impedance. . . . . . . . . . . . . . . . . > 1000 Ω
Connection. . . . . . . . . . . . . . . . . . . . . 3-pin XLR
Dimensions:
Length . . . . . . . . . . . . . . . . . . . . . . . . 167 mm
Shaft diameter . . . . . . . . . . . . . . . . . . 23/35 mm
Head diameter . . . . . . . . . . . . . . . . . . 54 mm
Weight without cable . . . . . . . . . . . . 277 g

Nous vous félicitons pour l’achat du microphone dyna-
mique TG-X 58 de beyerdynamic et vous remercions de votre
confiance. Veuillez lire attentivement ces informations produit
avant de la mise en marche du microphone.
Application
Le TG-X 58 a été conçu spécialement pour la prise de son
du chant, de la voix et des instruments. Il peut être tenu à la
main ou monté sur un pied de sol.
Le microphone dispose d’une couche de laque souple et grâce
à son corps bien équilibré il peut être tenu confortablement à
la main.
Branchement
Le TG-X 58 est muni d’un connecteur XLR à 3 broches.
Vous pouvez brancher le microphone sur n’importe quelle
entrée de microphone (câbles de raccordement voir
«Accessoires en option»).
Mise en service
Le TG-X 58 dispose d’un commutateur de mise en/hors
service. Grâce à son dispositif de verrouillage, le micro ne peut
être désactivé par erreur.
Mise en service Mettez le commutateur à sa position
supérieure. Maintenant, vous pouvez
utiliser un petit tournevis pour tourner la
vis de verrouillage vers la gauche et alors
verrouiller le commutateur.
Mise hors service Mettez le commutateur à sa position infé-
rieure. Si vous avez verrouillé le com-
mutateur, veuillez d’abord utiliser un
petit tournevis pour tourner la vis de
verrouillage vers la droite.
• Le TG-X 58 est un microphone à directivité supercardioïde
et est très peu sensible au Larsen. Pour réduire les effets
d’accrochage arrière, il faut positionner le microphone de
façon à ce que le son des haut-parleurs moniteurs entre
dans le microphone latéralement de l’arrière (angle
d’environ 125°).
• Le TG-X 58 est muni d’un écran anti-pop intégré. Pour
réduire au maximum le risque d’effets «POP» il faut placer
le microphone à environ 2-3 cm de l’angle de la bouche,
pour pouvoir parler/chanter librement dans le micro.

• Le TG-X 58 est fourni avec une pince de microphone
MKV 108 pour des pieds de sol avec filetage 3/8" ou 5/8".
Entretien
Utilisez un tissu doux humidifié pour nettoyer le corps et
la grille de protection du microphone. Si nécessaire, vous
pouvez ajouter un produit vaiselle, mais n’utilisez jamais des
dissolvants; veillez à ce que toute pénétration de l’eau dans la
transducteur du microphone soit évité.
Si la sonorité du microphone devient étouffé, il faut nettoyer
l’écran anti-pop intégré.
4. Placez les mousses complètement sèches dans la grille de
protection du microphone et vissez ensuite la grille de pro-
tection dans le sens des aiguilles d’une montre.
Service après-vente
En cas de nécessité veuillez vous adresser à un technicien
beyerdynamic autorisé. N’ouvrez jamais le microphone, vous
risquerez sinon de perdre vos droits de garantie.
Modèle
Type Description Art. N°
TG-X 58 Microphone dynamique, directivité
supercardioïde, avec pince de
microphone MKV 108 . . . . . . . . . . . 450.812
1. Dévissez la grille de protection
du microphone en sens inverse
des aiguilles d’une montre.
3. Nettoyez celles-ci avec de l’eau
claire et séchez-les ensuite avec
un sèche-cheveux.
2. Enlevez les mousses de
protection anti-pop (à
l’aide d’une petite pince,
si nécessaire).

Accessoires en option
Type Description Art. N°
Câbles de raccordement
BMC 05 FM Câble de microphone standard,
XLR-XLR, longueur: 5 m. . . . . . . . . . 434.787
BMC 10 FM Câble de microphone standard,
XLR-XLR, longueur: 10 m. . . . . . . . . 434.795
Pieds de sol
GST 400 Pied de sol, 3/8", hauteur:
0,90 - 1,65 m, avec perche . . . . . . . . 421.294
GST 500 Pied de sol, 3/8", hauteur:
0,85 - 1,60 m, avec
perche télescopique. . . . . . . . . . . . . 406.252
Bonnette anti-vent
WS 59 AZ Bonnette anti-vent, anthracite . . . . 419.087
WS 59 BL Bonnette anti-vent, bleue . . . . . . . . 419.095
WS 59 GE Bonnette anti-vent, jaune . . . . . . . . 419.109
WS 59 GN Bonnette anti-vent, verte . . . . . . . . 419.117
WS 59 RT Bonnette anti-vent, rouge. . . . . . . . 419.125
WS 59 WS Bonnette anti-vent, blanche . . . . . . 419.133
Spécifications Techniques
Type de transducteur . . . . . . . . . . . . . Dynamique
Principe de fonctionnement . . . . . . . Gradient à pression
Bande passante . . . . . . . . . . . . . . . . . 50 - 15.000 Hz
Directivité. . . . . . . . . . . . . . . . . . . . . . Supercardioïde
Efficacité en champs libre, 1 kHz . . . . 2 mV/Pa ± 1,5 dB
Impédance nominale . . . . . . . . . . . . . 600 Ω
Impédance de charge nom. . . . . . . . . >1000 Ω
Connecteur. . . . . . . . . . . . . . . . . . . . . Fiche XLR, 3 broches
Dimensions:
Longueur . . . . . . . . . . . . . . . . . . . . . . 167 mm
Diamètre du corps . . . . . . . . . . . . . . . 23/35 mm
Diamètre de la tête . . . . . . . . . . . . . . 54 mm
Poids (sans câble) . . . . . . . . . . . . . . . . 277 g

± 2,5 dB 0 dB 2 mV/Pa TG-X 58
TG-X 58
TG-X 58
=
^

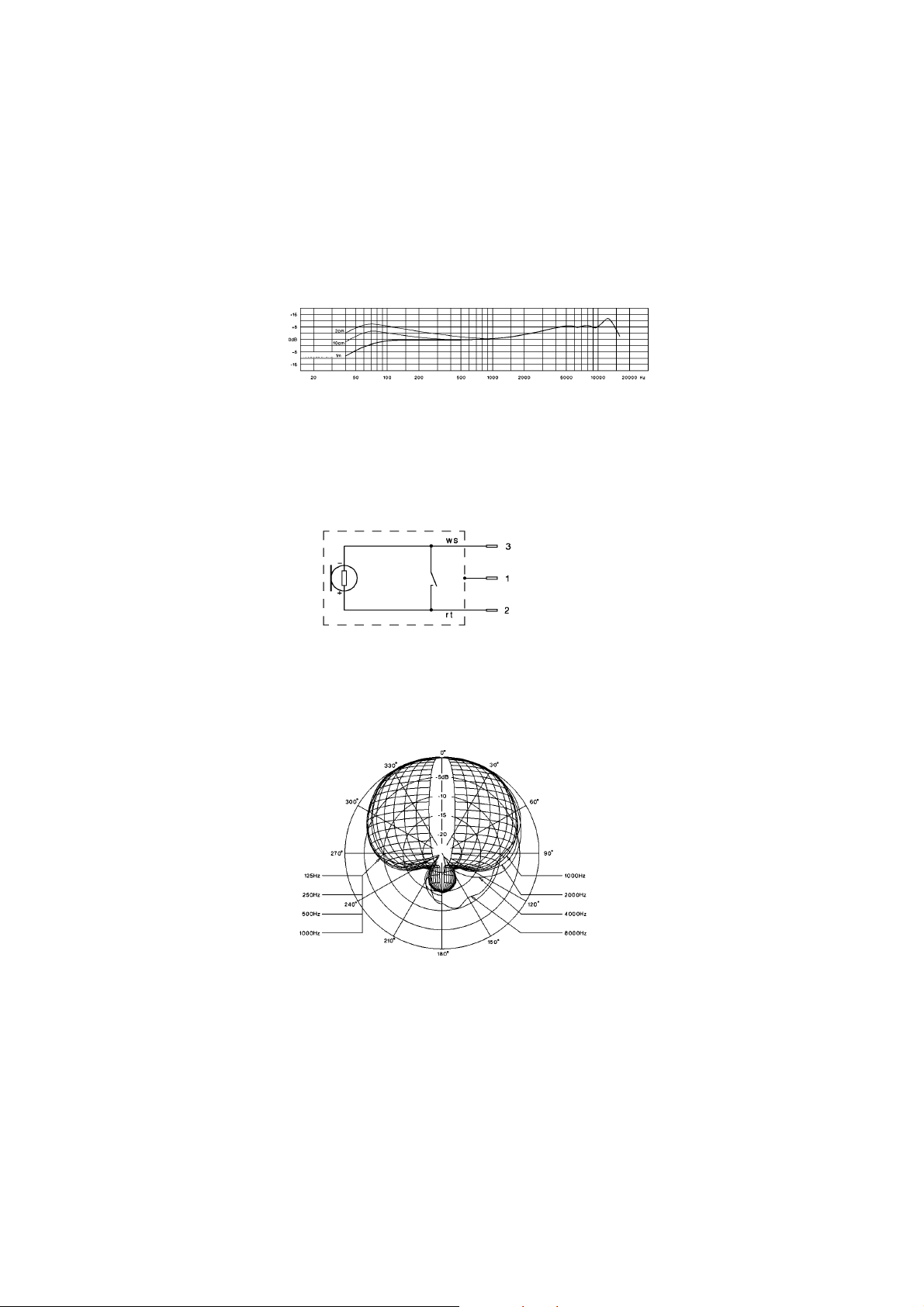

Richtdiagramm • Polar Pattern • Directivité
Schaltbild • Wiring Diagram •
Diagramme de câblage
Frequenzkurve • Frequency Response Curve •
Courbe de fréquence

DEF 4/PI TG-X 58 (03.06)/536.199/Hoh. · Änderungen und Irrtümer vorbehalten · Subject to change without notice · Sous réserve de modifications · Printed in Germany
beyerdynamic GmbH & Co. KG
Theresienstr. 8
D-74072 Heilbronn
Tel. [phone] / 617-0
Fax [phone] / 617-224
[email protected]
www.beyerdynamic.de
beyerdynamic Inc. USA
56 Central Ave.
Farmingdale, NY 11735
Tel. [phone]
Fax [phone]
[email protected]
www.beyerdynamic.com
beyerdynamic U.K. Ltd.
17 Albert Drive
Burgess Hill RH15 9TN
Tel. [phone] / 258258
Fax [phone] / 258444
[email protected]
www.beyerdynamic.co.uk
