BT BAT
KIT BATTERIE TAMPONE
BUFFER BATTERY KIT
KIT BATTERIES DE SECOURS
BAUSATZ PUFFERBATTERIEN
KIT DE BATERIAS TAMPON
KIT BATERIAS COMPENSADORAS
8 027908 194329

2 - BT BAT - Ver. 02
D811336_02

BT BAT - Ver. 02 - 3
D811336_02
MANUALE PER L’INSTALLAZIONE ITALIANO
1) GENERALITÀ
Kit batteria tampone mod. BT BAT. Consente il funzio-
namento dell’automazione anche se manca per un
breve periodo l’alimentazione di rete.
La confezione é composta da:
• 2 batterie a tampone (rif.B).
• 1 scheda carica batterie (rif.SBS).
• 1 staffa per fissaggio batterie
• Cavi di collegamento, distanziali, viti.
• Manuale istruzioni per il montaggio.

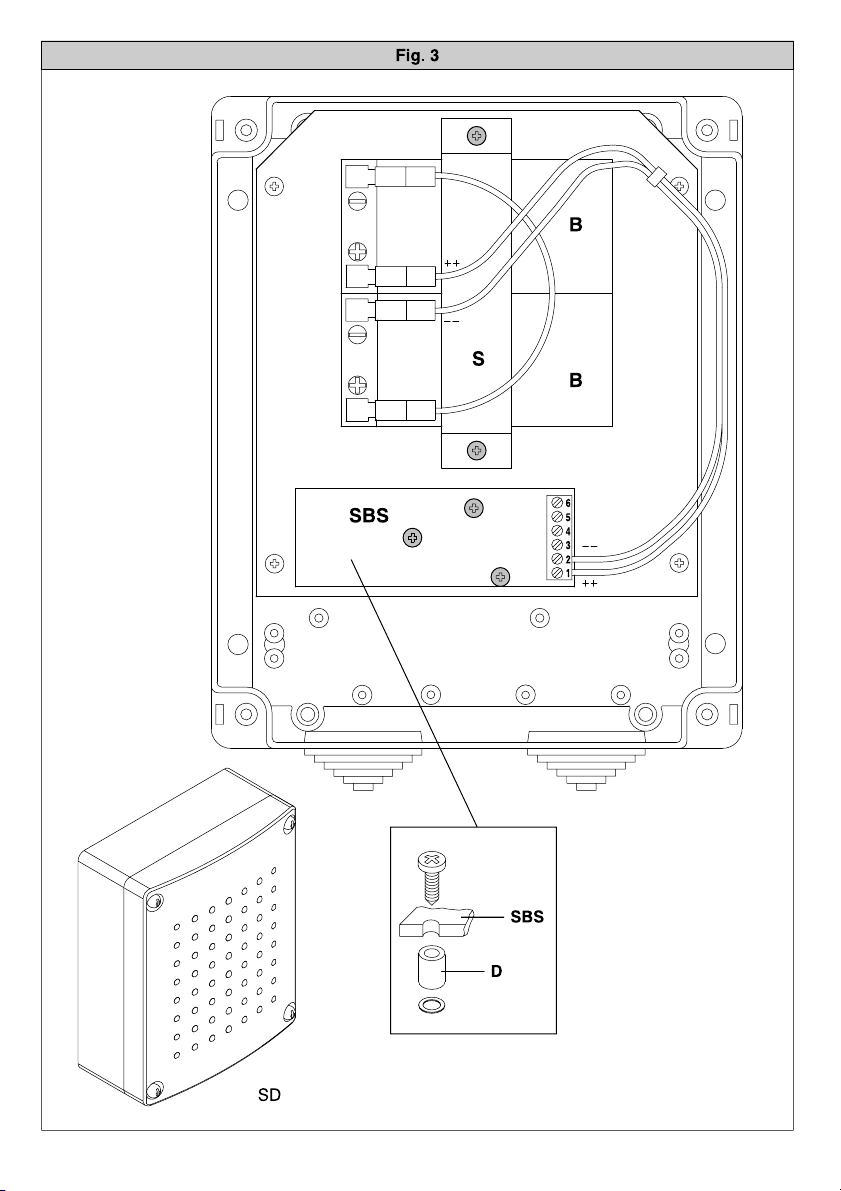

Nota: Il kit BT BAT è disponibile anche montato e
precablato su scatola SD da utilizzare per tutte le
schede LIBRA e per le schede HYDRA montate
all’interno dell’attuatore (Fig.3).
2) CARATTERISTICHE SCHEDA SBS E BATTERIE
Tensione di carica: .....................................27.2Vdc
Corrente di carica: ....................................... 130mA
Dati rilevati alla temperatura esterna di: ......... 25°C
Capacità batteria: ........................... 2x (12V 1.2Ah)
Soglia protezione batteria scarica:.............20.4Vdc
Tempo di ricarica batteria:........................... 12/14 h
3) MONTAGGIO
Tutte le operazioni di montaggio e collegamento devo-
no essere effettuate da personale qualificato.
Per applicare l’accessorio procedere come segue.
BT BAT da applicare su quadro Hydra QSG
- Togliere l’alimentazione di rete.

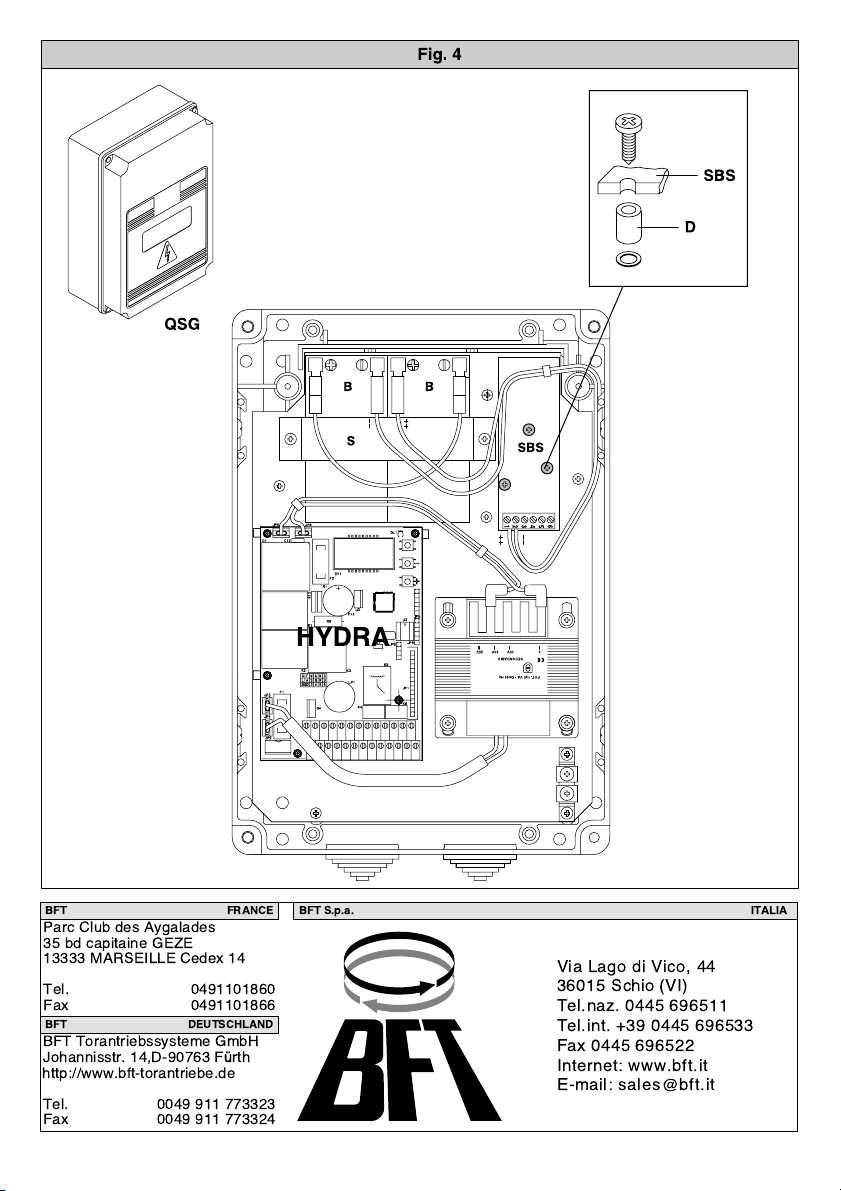

- Fissare la scheda nella posizione indicata in Fig.4
utilizzando gli appositi distanziali “D” forniti in
dotazione.
- Successivamente fissare le batterie utilizzando
l’apposita staffa come indicato in Fig.4.
- Eseguire i collegamenti come indicato nello sche-
ma di Fig.1 per il quadro LIBRA o nello schema di
Fig.2 per il quadro HYDRA.
BT BAT preinstallato su scatola SD
- Togliere l’alimentazione di rete.
- Eseguire i collegamenti come indicato nello sche-
ma di Fig.1 per il quadro LIBRA o nello schema di
Fig.2 per il quadro HYDRA.
NOTA IMPORTANTE: Nei quadri alimentati da bat-
terie tampone le uscite “24Va.c.” e “Vsafe 24Va.c.”
presentano una tensione di 24Vd.c. polarizzata come
indicato in Fig.1 per la scheda LIBRA e in Fig.2 per la
scheda HYDRA.
Verificare al momento dell’installazione del Kit BT-
BAT la corretta connessione dei dispositivi alimentati
da queste uscite.
4) RIMOZIONE DELLE BATTERIE
Per la rimozione delle batterie attenersi alle normative vigenti ed in particolare:
1) Rimuovere le batterie prima dello smantellamento
dell’automazione.
2) Le batterie devono essere eliminate in modo sicu-
ro.
3) L’apparecchiatura deve essere scollegata dall’ali-
mentazione durante la rimozione delle batterie.
Dopo aver scollegato l’alimentazione, rimuovere i
cablaggi presenti tra le batterie e la scheda SBS.
Successivamente, rimuovere la staffa di fissaggio S
e smaltire le batterie secondo quanto prescritto dalle
normative vigenti.
Le descrizioni e le illustrazioni del presente ma-
nuale non sono impegnative.
Lasciando inalterate le caratteristiche essenziali
del prodotto, la Ditta si riserva di apportare in
qualunque momento le modifiche che essa ritiene
convenienti per migliorare tecnicamente,
costruttivamente e commercialmente il prodotto,
senza impegnarsi ad aggiornare la presente pub-
blicazione.

4 - BT BAT - Ver. 02
D811336_02
INSTALLATION MANUAL
ENGLISH
1) GENERAL OUTLINE
BTBAT mod. buffer battery kit.
Allows the automation system to operate even when
the mains power supply is disconnected for a short
time.
The pack is made up of:
• 2 battery back up units (ref. B).
• 1 battery charger board (ref. SBS).
• 1 battery fixing bracket
• Connection cables, spacers, screws.
• Fitting instruction manual.
Note: The BT BAT kit is also available already
assembled and prewired on a SD box, to be used for
all the LIBRA boards and the HYDRA boards fitted
inside the operator (Fig. 3).
2) SBS BOARD AND BATTERY SPECIFICATIONS
Charge voltage: .......................................... 27.2Vdc
Charge current: ............................................. 130mA
Data detected with external temperature of:... 25°C
Battery capacity: .............................. 2x (12V 1.2Ah)
Exhausted battery protection threshold: .... 20.4Vdc
Battery recharging time: .............................. 12/14 h
3) FITTING
All the fitting and connection operations must be
carried out by qualified personnel.
To fit this accessory, proceed as specified below.
BT BAT to be fitted to a Hydra QSG control panel
- Disconnect the power supply.
- Fix the board in the position shown in Fig. 4, using
appropriate spacers “D” supplied as standard.
- Thenfix the batteries, usingthe appropriate bracket
as shown in Fig. 4.
- Carry out connections as shown in the diagram in
Fig, 1 for the LIBRA control panel and diagram in
Fig. 2 for HYDRA panel.
BT BAT preinstalled on SD box
- Disconnect the power supply.
- Carry out connections as shown in the diagram in
Fig, 1 for the LIBRA control panel and diagram in
Fig. 2 for HYDRA panel
IMPORTANTNOTE: In the panels supplied by battery
back up power, the “24Va.c.” and “Vsafe 24Va.c.”
outputs have a 24Vd.c. voltage, polarised as shown
in Fig. 1 for the LIBRA board and in Fig. 2 for the
HYDRA board.
At the time of installing the BT-BAT kit, check that the
devices supplied by these outputs are correctly
connected.
4) BATTERY REMOVAL
When removing the batteries, observe the current regulations and in particular:
1) Remove the batteries before dismantling the
operator.
2) The batteries must be discarded safely.
3) The appliance must be disconnected from the
power supply during battery removal.
Having disconnected the power supply. remove the
wiring existing between the batteries and the SBS
board.
Then, remove the fixing bracket S and dispose of the
batteries according to whatever prescribed by the
current regulations.
The descriptions and illustrations contained in
the present manual are not binding.
The Company reserves the right to make any
alterations deemed appropriate for the technical,
manufacturing and commercial improvement of
the product, whileleaving the essential product
features unchanged, at any time and without
undertaking to update the present publication.

BT BAT - Ver. 02 - 5
D811336_02
FRANÇAISMANUEL D’INSTALLATION
1) GENERALITES
Kit batterie de secours mod. BT BAT.
Permet le fonctionnement de la motorisation même
en cas de faute d’électricité pour une courte période.
La boîte contient:
• 2 batteries-tampon (réf. B).
• 1 carte de rechargement des batteries (réf. SBS).
• 1 patte de fixation des batteries
• Câbles de connexion, entretoises, vis.
• Manuel d’instructions pour le montage
Note: Le kit BT BAT est également disponible monté
et précâblé sur boîte SD à utiliser pour toutes les
cartes LIBRA et pour les cartes HYDRA montées à
l’intérieur de l’opérateur (Fig. 3).
2) CARACTERISTIQUES DE LA CARTE SBS ET
DES BATTERIES
Tension de chargement: ........................... 27.2Vdc
Courant de chargement: .............................. 130mA
Données mesurée à la température extérieure de: 25°C
Capacité de la batteria: ................... 2x (12V 1.2Ah)
Seuil de protection de batterie à plat: ........ 20.4Vdc
Temps de rechargement batterie: ............... 12/14 h
3) MONTAGE
Toutes les opérations de montage et connexion doi-
vent être effectuées par un personnel qualifié.
Pour appliquer l’accessoire, procéder comme suit.
BT BAT à appliquer sur centrale Hydra QSG
- Couper l’alimentation de réseau.
- Fixer la carte dans la position indiquée à la Fig. 4
en utilisant les entretoises spéciales “D” fournies
en dotation.
- Fixer ensuite les batteries en utilisant la patte
spéciale comme indiqué à la Fig. 4.
- Effectuer les connexions comme indiqué dans le
schéma de la Fig. 1 pour la centrale LIBRA ou
dans le schéma de la Fig. 2 pour la centrale
HYDRA.
BT BAT préinstallé sur boîtier SD
- Couper l’alimentation de réseau.
- Effectuer les connexions comme indiqué dans le
schéma de la Fig. 1 pour la centrale LIBRA ou
dans le schéma de la Fig. 2 pour la centrale
HYDRA.
NOTE IMPORTANTE: Dans les centrales alimentées
par des batteries-tampon les sorties “24Va.c.” et
“Vsafe 24Va.c.” ont une tension de 24Vd.c. polarisée
comme indiqué à la Fig. 1 pour la carte LIBRA et à la
Fig. 2 pour la carte HYDRA.
Vérifier lors de l’installation du Kit BT-BAT la bonne
connexion des dispositifs alimentés par ces sorties.
4) ENLÈVEMENT DES BATTERIES
Pour l’enlèvement des batteries, suivre les normes en vigueur et notamment:
1) Enlever les batteries avant le démantèlement de
l’automatisme.
2) Les batteries doivent être mises au rebut d’une
façon sûre.
3) L’appareillage doit être déconnecté de
l’alimentation pendant l’enlèvement des batteries.
Après avoir coupé l’alimentation, enlever les câblages
situés entre les batteries et la carte SBS, puis enlever
la patte de fixation S et éliminer les batteries selon les
prescriptions des normes en vigueur.
Les descriptions et les figures de ce manuel
n’engagent pas le constructeur.
En laissant inaltérées les caractéristiques
essentielles du produit, la Société se réserve le
droit d’apporter à n’importe quel moment les
modifications qu’elle juge opportunes pour
améliorer le produit du point de vue technique,
commercial et de construction, sans s’engager à
mettre à jour cette publication.

6 - BT BAT - Ver. 02
D811336_02
MONTAGEANLEITUNG
DEUTSCH
1) ALLGEMEINES
Satz Pufferbatterien Modell BT BAT.
Betrieb der Automatikanlage auch bei kurzzeitigem
Stromausfall.
Die Packung enthält:
• 2 Pufferbatterien (s. B).
• 1 Batterienladekarte (s. SBS).
• 1 Batterienhaltebügel
• Anschlußkabel, Abstandhalter, Schrauben.
• Montageanleitung.
Anmerkung: Der Bausatz BT BAT ist auch vormontiert
und vorverkabelt auf dem Kasten SD erhältlich, in
dieser Form zu benutzen für alle Karten LIBRA und
für die Karten HYDRA, die antriebsintern montiert
sind (Abb. 3).
2) EIGENSCHAFTEN KARTE SBS UND
BATTERIEN
Ladespannung: ........................................... 27.2Vdc
Ladestrom: .................................................... 130mA
Werte gemessen bei Außentemperatur von: .. 25°C
Batterieleistung: ............................... 2x (12V 1.2Ah)
Sicherungsschwelle Batterieentleerung: ... 20.4Vdc
Nachladezeit der Batterie: ........................... 12/14 h
3) MONTAGE
Alle Montage- und Anschlußarbeiten sind Fachleuten
vorbehalten.
Vorgehensweise bei der Anbringung von Zubehör:
BT BAT, Anbringung auf der Platine Hydra QSG
- Netzversorgung unterbrechen.
- Die Karte in der Position fixieren, wie sie in Abb. 4
dargestellt ist. Verwenden Sie die zugehörigen
Abstandhalter “D”, die im Lieferumfang enthalten
sind.
- Anschließend die Batterien, wie in Abb. 4 gezeigt,
mit dem zugehörigen Bügel befestigen.
- Die Anschlüsse richten sich für die Steuerung
LIBRA nach Abb. 1, für HYDRA nach Abb. 2.
BT BAT auf dem Kasten SD vorinstalliert
- Netzversorgung unterbrechen.
- Die Anschlüsse richten sich für die Steuerung
LIBRA nach Abb. 1, für HYDRA nach Abb. 2.
WICHTIGE ANMERKUNG: Bei den Steuerungen,
die von einer Pufferbatterie gespeist werden, führen
die Ausgänge “24Va.c.” und “Vsafe 24Va.c.” eine
polarisierte Spannung von 24Vdc., wie in Abb. 1 für
die Karte LIBRA und in Abb. 2 für die Karte HYDRA
dargestellt.
Überprüfen Sie bei der Installation des Bausatzes
BT-BAT, ob die Vorrichtungen, die von diesen
Ausgängen gespeist werden, korrekt angeschlossen
sind.
4) ENTFERNEN DER BATTERIEN
Für die Entfernung der Batterien sind die geltenden Vorschriften zu beachten,
insbesondere folgende:
1) Die Batterien sind vor der Zerlegung der Anlage
zu entfernen.
2) Die Batterien müssen sicher entsorgt werden.
3) Das Gerät muß während der Entfernung der
Batterien von der Stromversorgung getrennt
werden.
Nach Unterbrechung der Stromversorgung die Kabel
zwischen Batterien und Karte SBS entfernen.
Anschließend den Haltebügel S entfernen und die
Batterien gemäß den geltenden Bestimmungen
entsorgen.
DieBeschreibungen und bildlichenDarstellungen
in diesem Hand-buch sind unverbindlich.
Der Hersteller behält sichohne auch zur
Aktualisierung dieser Unterlagen verpflichtet zu
sein- jederzeit vor, Änderungenvornehmen, wenn
er diese für technische und bauliche Produkt-
verbesserungen sowie zur Erhöhung der
Marktchancen als notwendig erachtet und die
wesentlichenProdukteigenschaften un-verändert
bleiben.

BT BAT - Ver. 02 - 7
D811336_02
MANUAL DE INSTALACIÓN ESPAÑOL
1) DATOS GENERALES
Kit de baterías tampón mod. BT BAT.
Permite el funcionamiento del automatismo incluso
si falta, por un breve período de tiempo, el suministro
de corriente.
El lote está constituido por:
• 2 baterías-tampón (ref. B).
• 1 tarjeta para cargador de baterías (ref. SBS).
• 1 abrazadera para la fijación de las baterías
• cables de conexión, distanciadores, tornillos.
• Manual de instrucciones para el montaje.
Nota: El kit BT BAT está disponible, también, montado
y precableado en una caja SD, que se utilizará para
todas las tarjetas LIBRA y para las tarjetas HYDRA
montadas dentro del servomotor (Fig. 3).
2) CARACTERISTICAS DE LA TARJETA SBS Y
DE LAS BATERIAS
Tensión de carga: ..................................... 27,2Vc.c.
Corriente de carga: ...................................... 130mA
Datos registrados a una temperatura exterior de: 25°C
Capacidad batería: ......................... 2x (12V 1,2Ah)
Umbral de protección batería agotada: ...20,4Vc.c.
Tiempo de recarga bateria: ......................... 12/14 h
3) MONTAJE
Todas las operaciones de montaje y conexión deben
ser efectuadas por personal cualificado.
Para aplicar el accesorio, hay que seguir estos pasos:
BT BAT con aplicación en el cuadro Hydra QSG
- Cortar el suministro de corriente.
- Fijar la tarjeta en la posición indicada en la Fig. 4,
utilizando los distanciadores “D” suministrados
en el equipamiento base.
- Sucesivamente, fijar las baterías utilizando la
abrazadera expresamente prevista, como se indi-
ca en la Fig. 4.
- Realizar las conexiones como se indica en el
esquema de la Fig. 1 para el cuadro LIBRA o en
el esquema de la Fig. 2 para el cuadro HYDRA.
BT BAT preinstalado en una caja SD
- Cortar el suministro de corriente.
- Realizar las conexiones como se indica en el
esquema de la Fig. 1 para el cuadro LIBRA o en
el esquema de la Fig. 2 para el cuadro HYDRA.
NOTA IMPORTANTE: En los cuadros alimentados
por baterías-tampón, las salidas “24 V c.a.” y “Vsafe
24 V c.a.” presentan una tensión de 24 V c.c.
polarizada, como se indica en la Fig. 1 para la tarjeta
LIBRA y en la Fig. 2 para la tarjeta HYDRA.
Es necesario verificar, al momento de la instalación
delKit BT-BAT, la correcta conexiónde los dispositivos
alimentados por estas salidas.
4) EXTRACCION DE LAS BATERIAS
Para la extracción de las baterías, hay que seguir las normas vigentes y, en particular:
1) Extraer las baterías antes del desmantelamiento
del automatismo.
2) Las baterías deben eliminarse de manera segura.
3) El equipo debe desconectarse de la alimentación
antes de empezar la extracción de las baterías.
Una vez desconectada la alimentación, hay que
sacar los cableados presentes entre las baterías y la
tarjeta SBS.
Sucesivamente, se sacará la abrazadera de fijación
S y se eliminarán las baterías de conformidad con lo
prescrito por las normas vigentes.
Las descripciones y las ilustraciones del presen-
te manual tienen un carácter puramente indicati-
vo. Dejando inalteradas las características
esenciales del producto, la Empresa se reserva la
posibilidad de aportar, en cualquier momento,
las modifi-caciones que considere convenientes
para mejorar técnica, constructiva y
comercialmente el producto, sin la obligación de
poner al día esta publicación.

8 - BT BAT - Ver. 02
D811336_02
MANUAL PARA A INSTALAÇÃO
PORTUGUÊS
1) GENERALIDADES
Kit bateria compensadora mod. BT BAT.
Consenteo funciona-mento da automatizaçãomesmo
se falta alimentação de rede por um breve período.
A embalagem é composta por:
• 2 baterias tampão (ref. B).
• 1 placa para carregar as baterias (ref. SBS).
• 1 braçadeira para a fixação das baterias
• cabos de ligação, distanciadores, parafusos.
• Manual de instruções para a montagem.
Nota: O kit BT BAT também está disponível montado
e previamente cablado na caixa SD a utilizar para
todas as placas LIBRA e para as placas HYDRA
montadas no interior do accionador (Fig.3).
2) CARACTERÍSTICAS DA PLACA SBS E DAS
BATERIAS
Tensão de carga:........................................ 27.2Vdc
Corrente de carga: ....................................... 130mA
Dados medidos à temperatura exterior de: ... 25°C
Capacidade da bateria: ................... 2x (12V 1.2Ah)
Limite de protecção da bateria descarregada: . 20.4Vdc
Tempo de recarga da bateria: ..................... 12/14 h
3) MONTAGEM
Todas as operações de montagem e conexão devem
ser efectuadas por pessoal qualificado.
Para aplicar o acessório proceder como segue.
BT BAT a ser aplicado em quadro Hydra QSG
- Desligar a alimentação de rede.
- Fixar a placa na posição indicada na Fig. 4
utilizando os distanciadores “D” específicos
fornecidos em dotação.
- Emseguida fixar asbaterias utilizando o respectivo
elemento de suporte como indicado na Fig. 4.
- Executar as conexões como indicado no diagrama
da Fig. 1 para o quadro LIBRA ou no diagrama da
Fig. 2 para o quadro HYDRA.
BT BAT pré instalado em caixa SD
- Desligar a alimentação de rede.
- Executar as conexões como indicado no diagrama
da Fig. 1 para o quadro LIBRA ou no diagrama da
Fig. 2 para o quadro HYDRA.
NOTA IMPORTANTE: Nos quadros alimentados por
bateriastampão, as saídas “24Va.c.”e“Vsafe 24Va.c.”
apresentam uma tensão de 24Vd.c. polarizada tal
como indicado na Fig.1 para a placa LIBRA e na Fig.2
para a placa HYDRA.
Verificar, quando se efectua a instalação do Kit BT-
BAT a correcta ligação dos dispositivos alimentados
por estas saídas.
4) REMOÇÃO DAS BATERIAS
Para a remoção das baterias respeitar as normativas vigentes e especialmente:
1) Remover as baterias antes do desmantelamento
da automação.
2) As baterias devem ser eliminadas em modo
seguro.
3) Durante a remoção das baterias a aparelhagem
deve estar desligada da alimentação.
Depois de ter desligado a alimentação, remover as
cablagens presentes entre as baterias e a placa
SBS.
Sucessivamente, remover a braçadeira de fixação S
e eliminar as baterias de acordo com o prescrito nas
normativas vigentes.
As descrições e as ilustrações deste manual não
constituem um compromisso.
Mantendo inalteradas as características
essenciais do produto, a Empresa reservase o
direito de efectuar em qualquer momento as
modificações que julgar convenientes para
melhorar as características técnicas, de
construção e comerciais do produto, sem
comprometerse em actualizar esta publicação.

BT BAT - Ver. 02 - 9
D811336_02

10 - BT BAT - Ver. 02
D811336_02

BT BAT - Ver. 02 - 11
D811336_02

12 - BT BAT - Ver. 02
D811336_02
BFT Torantriebssysteme GmbH
Johannisstr. 14,D-90763 Frth
Tel. [phone]
Fax [phone]
Parc Club des Aygalades
35 bd capitaine GEZE
13333 MARSEILLE Cedex 14
Tel. [phone]
Fax [phone]
BFT DEUTSCHLAND
BFT FRANCE BFT S.p.a. ITALIA
Via Lago di Vico, 44
36015 Schio (VI)
Tel.naz. 0445 696511
Tel.int. [phone]
Fax [phone]
Internet: www.bft.it
E-mail: [email protected]
http://www.bft-torantriebe.de
