BGS technic 70929 User manual

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 70929
Crimp- und Entriegelungswerkzeug-Satz
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zur Reparatur von Steckverbindern mit Junior Power Timer (JPT)
Steckkontakten, wie z.B. Stecker an der Verkabelung von Einspritzventilen, Radios,
Kompressorkupplungen, Temperatursensoren etc.
SICHERHEITSHINWEISE
•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen
•Verwenden Sie das Werkzeug nur für den vorgesehenen Verwendungszweck.
•Stellen Sie vor der Arbeit sicher, dass das Kabel spannungsfrei ist, um einen Kurzschluss zu
vermeiden.
•Achten Sie darauf, dass das Kabel eine gute elektrische Verbindung und einen festen im
Steckkontakt hat (gute Zugentlastung).
UMWELTSCHUTZ
Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle
Verpackungsmaterialien sind zu sortieren, einer Wertstoffsammelstelle zuzuführen und
umweltgerecht zu entsorgen. Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über
Recyclingmaßnahmen. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer
umweltgerecht.

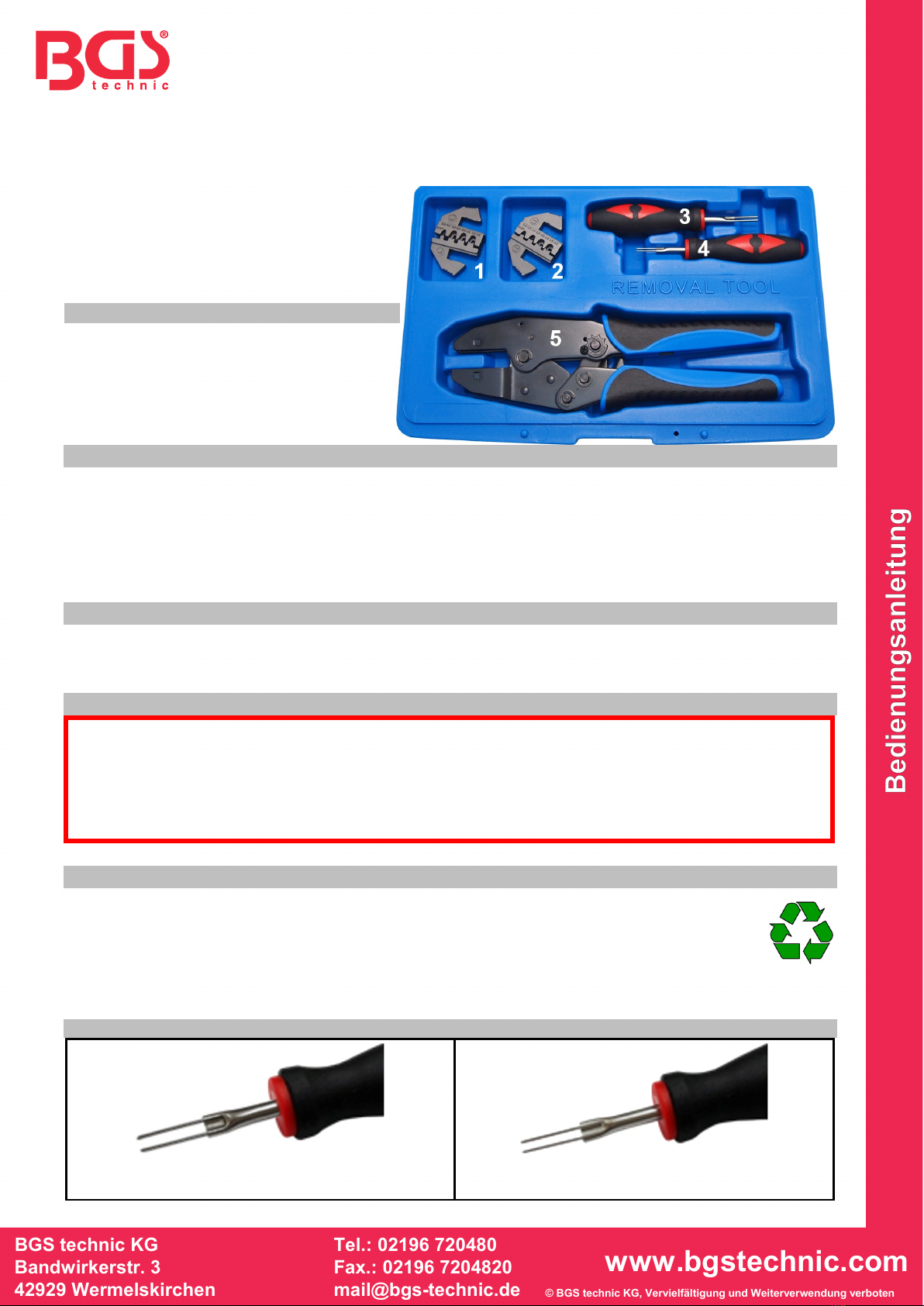

LÖSEWERKZEUGE
Entriegelungswerkzeug für
Junior Power Timer (JPT) Steckkontakte
Entriegelungswerkzeug für
Multi-Kontaktpunkt (MCP) Steckkontakte
KOMPONENTEN
1 Crimpbacken (L) JPT Stecker
2 Crimpbacken (L1) JPT/MCP Stecker
3 Entriegelungswerkzeug JPT
4 Entriegelungswerkzeug MCP
5 Crimpzange mit Ratschenfunktion

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

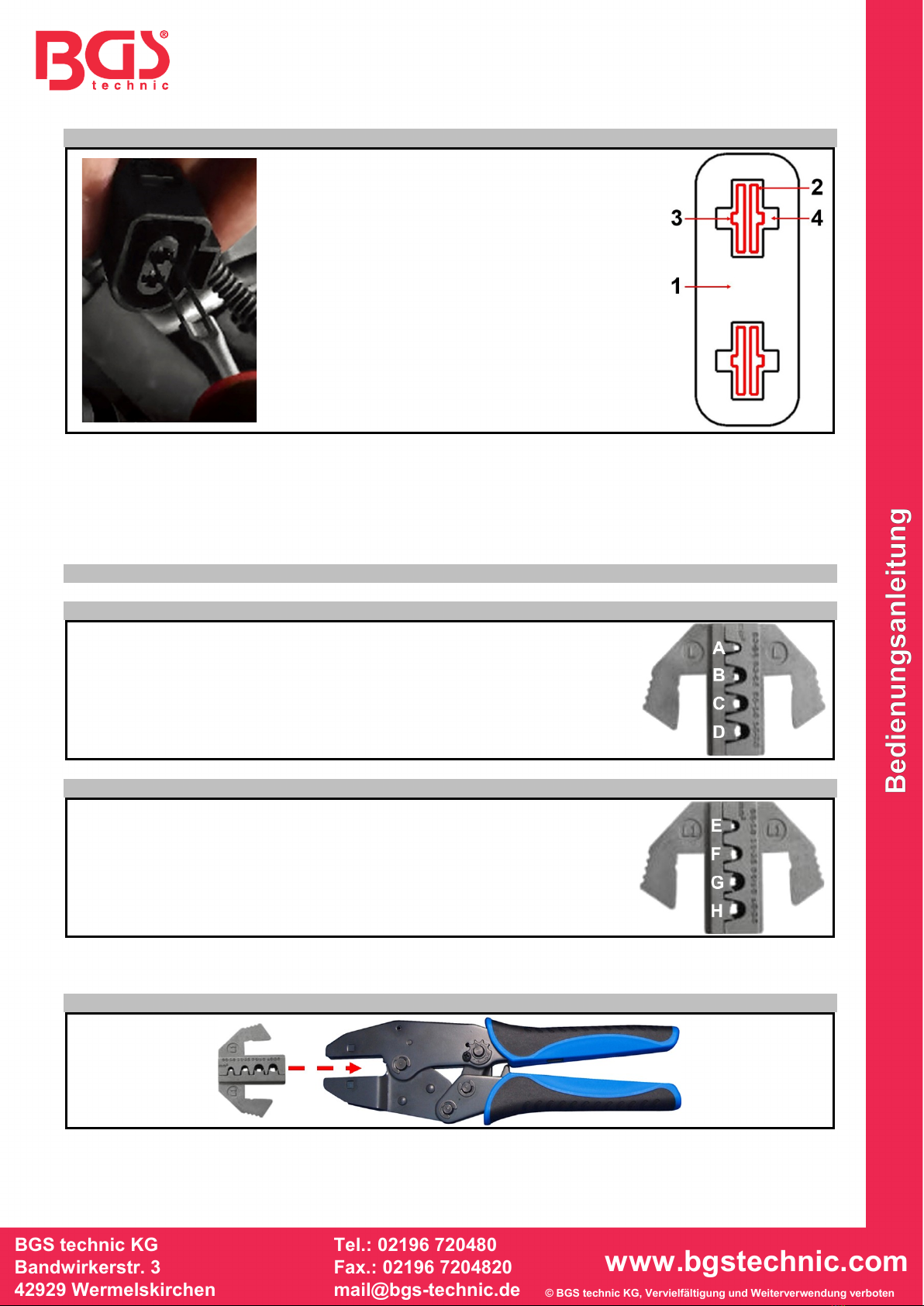

LÖSEWERKZEUGE
1 Steckkontaktgehäuse
2 Kontaktzunge
3 Verriegelungslasche
4 Werkzeugkanal
1. Das passendes Entriegelungswerkzeug, gegenüber der Kabelseite quer zum Steckkontakt (2), in
die zwei Werkzeugkanäle (4) im Gehäuse einführen, gegen die Verriegelungslaschen (3)
drücken, um den Steckkontakt zu entriegeln.
2. Steckkontakt vorsichtig am Kabel aus dem Steckkontaktgehäuse herausziehen.
CRIMPBACKEN
(L) Junior Power Timer (JPT) Steckkontakte (weiblich)
A 0.2-0.5 mm² Kabelquerschnitt, ohne Dichtung
B 0.2-0.5 mm² Kabelquerschnitt, mit Dichtung
C 0.5-1.0 mm² Kabelquerschnitt, mit Dichtung
D 1.5-2.5 mm² Kabelquerschnitt, mit Dichtung
(L1) Junior Power Timer Steckkontakte (männlich) + Multikontaktpunkt-Stecker (MCP)
E 0.5-1.0 mm² Kabelquerschnitt, ohne Dichtung
F 1.5-2.5 mm² Kabelquerschnitt, ohne Dichtung
G 0.5-1.0 mm² Kabelquerschnitt, mit Dichtung
H 1.5-2.5 mm² Kabelquerschnitt, mit Dichtung
CRIMPZANGE

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
BGS 70929
Crimping and Release Tool Set
ATTENTION
Read the operating instructions and the safety information contained therein carefully before using the
product. Use the product correctly, with caution and only for the purpose for which it is intended.
Failure to observe the safety instructions can result in damage, injuries and void the warranty. Keep
these instructions in a safe, dry place for future reference. Include the operating instructions if you
pass the product on to third parties.
INTENDED USE
This tool set is used to repair connectors with Junior Power Timer (JPT) plug contacts, such as plugs
on the wiring of injection valves, radios, compressor couplings, temperature sensors, etc.
SAFETY INFORMATIONS
•Keep children and other unauthorized persons out of the work area.
•Do not let children play with the tool or its packaging
•Use the tool only for its intended purpose.
•Before starting work, make sure that the cable is de-energized to avoid a short circuit.
•
Make sure that the cable has a good electrical connection and a good strain relief.
ENVIRONMENTAL PROTECTION
Recycle unwanted materials instead of throwing them away as waste. All packaging
materials are to be sorted, taken to a recycling center and disposed of in an
environmentally friendly manner. Check with your local waste authority about recycling
measures. At the end of its service life, dispose of this product in an environmentally
friendly manner.
RELEASE TOOLS
Release tool for
Junior Power Timer (JPT) connectors
Release tool for
Multi Contact Point (MCP) connectors
COMPONENTS
1 Crimping jaw (L), JPT contacts
2 Crimping jaw (L1), JPT/MCP contacts
3 Release tool, JPT contacts
4 Release tool, MCP contacts
5
Crimping pliers

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
RELEASE TOOLS
1 Contact housing
2 Contact tongue
3 Locking tab
4 Tool channel
1. Insert the appropriate release tool into the two tool channels (4) in the housing opposite the cable
side across the contact (2), press against the locking tabs (3) to unlock the contact.
2. Carefully pull on the cable to pull-out the contact out of the contact housing.
CRIMPING JAWS
(L) Junior Power Timer (JPT) Connectors (female)
A 0.2-0.5 mm² cable range, without seal
B 0.2-0.5 mm² cable range, with seal
C 0.5-1.0 mm² cable range, with seal
D 1.5-2.5 mm² cable range, with seal
(L1) Junior Power Timer Connectors (male) + Multi Contact Point Connectors (MCP)
E 0.5-1.0mm² cable range, without seal
F 1.5-2.5mm² cable range, without seal
G 0.5-1.0 mm² cable range, with seal
H 1.5-2.5 mm² cable range, with seal
CRIMPING PLIERS

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 70929
Jeu d’outils de sertissage et déblocage
ATTENTION
Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.
Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.
Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des
dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de
pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le
transmettez à des tiers.
UTILISATION PRÉVUE
Ce jeu d’outils sert à réparer des connecteurs enfichables avec Junior Power Timer (JPT) avec
contacts enfichables, par ex. une fiche sur les câbles de soupapes d’injection, radios, instruments
combinés, accouplements de compresseur, capteurs de température, etc.
CONSIGNES DE SÉCURITÉ
•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de
travail.
•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage
•N’utilisez l’outil qu’aux objectifs prévues.
•Assurez-vous, avant de commencer le travail que le câble n’est pas sous tension, afin d’éviter
un court-circuit.
•Le câble doit avoir une bonne connexion électrique, et il doit être fermement inséré dans le
contact enfichable (une bonne déchargement de la traction).
PROTECTION DE L’ENVIRONNEMENT
Recyclez les matières indésirables au lieu de les jeter comme déchets. Tous les matériaux
d’emballage doivent être triés, envoyés à un point de collecte de recyclage et éliminés
dans le respect de l’environnement. Consultez votre autorité locale de gestion des déchets
à propos des mesures de recyclage à appliquer. Éliminez ce produit de façon écologique à
la fin de sa vie utile.
OUTILS DE DESSERRAGE
Outil de déblocage pour contacts enfichables
Junior Power Timer (JPT)
Outil de déblocage pour contacts enfichables
Multi Contact Point (MCP)
COMPOSANTS
1 (L) Contacts enfichables de
mâchoires de sertissage JPT
2 (L1) Contacts enfichables de
mâchoires de sertissage JPT/MCP
3 Outil de déblocage JPT
4 Outil de déblocage MCP
5
Pince à sertir avec fonction cliquet

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com

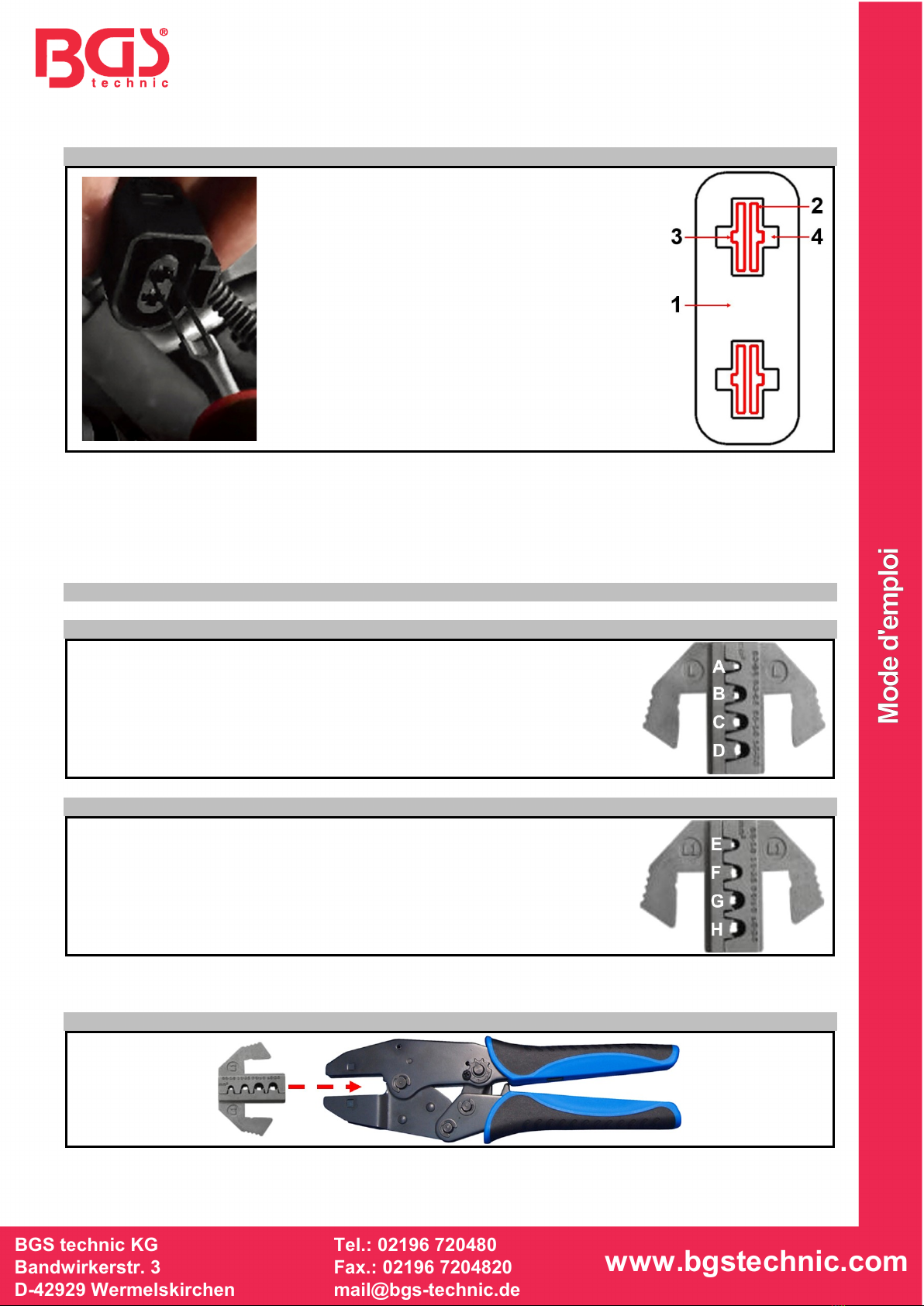

OUTILS DE DESSERRAGE
1 Boîtier du contact enfichable
2 Langue de contact
3 Languette de blocage
4 Canal de l’outil
1. Appliquer l’outil de déblocage assorti en face du câble et transversalement au contact enfichable
(2) dans les deux canaux d’outil (4) dans le boîtier, le pousser contre les languettes de blocage
(3) pour débloquer le contact enfichable.
2. Retirer le contact enfichable prudemment par le câble pour le sortir du boîtier du contact
enfichable.
MÂCHOIRES DE SERTISSAGE
(L) pour contacts enfichables (femelle) Junior Power Timer (JPT)
A Diamètre de câble 0,2-0,5 mm², sans joint d’étanchéité
B Diamètre de câble 0,2-0,5 mm², avec joint d’étanchéité
C Diamètre de câble 0.5-1.0 mm², avec joint d’étanchéité
D Diamètre de câble 1.5-2.5 mm², avec joint d’étanchéité
(L1) pour contacts enfichables (masculin) Micro Power Timer + Multipoint de contacts (MCP)
E Diamètre de câble 0.5-1.0 mm², sans joint d’étanchéité
F Diamètre de câble 1.5-2.5 mm², sans joint d’étanchéité
G Diamètre de câble 0.5-1.0 mm², avec joint d’étanchéité
H Diamètre de câble 1.5-2.5 mm², avec joint d’étanchéité
PINCE À SERTIR

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 70929
Juego de herramientas de crimpado y separación
ATENCIÓN
Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar
el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso
previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la
anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras
consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.
USO PREVISTO
Este juego de herramientas sirve para reparar conectores con contactos de enchufes Junior Timer
(JPT), como conectores en el cableado de inyectores de combustible, radios, grupos de
instrumentos, acoplamientos de compresores, sensores de temperatura, etc.
INDICACIONES DE SEGURIDAD
•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.
•No permita que los niños jueguen con la herramienta o su embalaje
•Utilice la herramienta solo para el uso previsto.
•Antes del trabajo, asegúrese de que el cable esté sin tensión para evitar un cortocircuito.
•Asegúrese de que el cable tiene una buena conexión eléctrica y un contacto firme en el
enchufe (buena descarga de tensión).
PROTECCIÓN AMBIENTAL
Recicle las sustancias no deseadas, en lugar de tirarlas a la basura. Todos los materiales
de embalaje deben ser clasificados, llevados a un centro de reciclaje y eliminados de
forma ecológica. Consulte con la autoridad local de gestión de residuos sobre las
posibilidades de reciclaje. Deseche este producto al final de su vida útil de forma
respetuosa con el medio ambiente.
HERRAMIENTAS DE APERTURA
Herramienta de liberación para contactos de
conexión Junior Power Timer (JPT)
Herramienta de liberación para contactos de
conexión Mullti Contact Point (MCP)
COMPONENTES
1 Mordazas de crimpado para
contactos de conexión JPT
2 Mordazas de crimpado para
contactos de conexión JPT/MCP
3 Herramienta de separación JPT
4 Herramienta de separación MCP
5
Crimpadora con función de carraca

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
HERRAMIENTAS DE APERTURA
1 carcasa del enchufe de contacto
2 lengüeta de contacto
3 lengüeta de bloqueo
4 canal de herramientas
1. Introduzca la herramienta de apertura adecuada en los dos canales de la herramienta (4) en la
carcasa opuesta al lado del cable transversal al contacto del conector (2), presione contra las
lengüetas de bloqueo (3) para desbloquear el contacto del conector.
2. Extraiga con cuidado el contacto del conector del alojamiento del contacto del conector por el
cable.
MORDAZAS DE CRIMPADO
(L) para contactos de conexión (mujer) del Junior Power Timer (JPT)
A 0.2-0.5 mm² de sección transversal de cable, sin junta
B 0.2-0.5 mm² de sección transversal de cable, con junta
C 0.5-1.0 mm² de sección transversal de cable, con junta
D 1.5-2.5 mm² de sección transversal de cable, con junta
(L2) para contactos de conexión (masculino) del Micro Power Timer +
Punto Contacto Múltiple (MCP)
E 0.5-1.0 mm² de sección transversal de cable, sin junta
F 1.5-2.5 mm² de sección transversal de cable, sin junta
G 0.5-1.0 mm² de sección transversal de cable, con junta
H 1.5-2.5 mm² de sección transversal de cable, con junta
CRIMPADORA
