BH FITNESS H832N Operator's manual

H832N-H832NTFT
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage und gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

Fig.1

Fig.2 Fig.3
Fig.4
Fig.5 Fig.5b

Fig.6 Fig.7
Fig.8 Fig.9

Fig.10 Fig.11
Fig.12

6
Español
AVISO IMPORTANTE DE
SEGURIDAD.-
PRECAUCIONES.
Esta bicicleta ha sido diseñada y
construida de modo que proporcione
la máxima seguridad. Sin embargo,
deben aplicarse ciertas precauciones
al utilizar aparatos de ejercicio. Lea el
manual en su totalidad antes de
montar y utilizar la bicicleta.
Asimismo, cumpla con las siguientes
precauciones de seguridad:
1 Mantenga a los niños alejados de
esta aparto en todo momento. NO los
deje desatendidos en la habitación en
la que guarda la bicicleta.
2 Sólo puede utilizar el aparato una
persona cada vez.
3 Si sufre mareos, nauseas, dolor en
el pecho o cualquier otro síntoma
durante la utilización de este aparato,
PARE el ejercicio. ACUDA A UN
MÉDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una
superficie sólida y a nivel. NO utilice la
bicicleta cerca del agua o al aire libre.
5 Mantenga las manos alejadas de las
partes en movimiento.
6 Utilice una indumentaria adecuada
para la realización de ejercicio. No
use prendas holgadas que podrían
engancharse en la bicicleta. Utilice
siempre calzado para correr o para
aeróbic cuando utilice la máquina.
Átese los cordones correctamente.
7 Utilice este aparato sólo para los
fines descritos en este manual. NO
utilice accesorios no recomendados
por el fabricante.
8 No coloque objetos cortantes
alrededor de la máquina.
9 Las personas discapacitadas no
deberán utilizar la máquina sin la
asistencia de una persona cualificada
o un médico.
10 Antes de utilizar este aparato,
realice un calentamiento con
ejercicios de estiramiento.
11 No utilice la bicicleta si no funciona
correctamente.
Precaución: Antes de comenzar a
utilizar la bicicleta, consulte a su
médico. Esta advertencia es
especialmente importante para
personas de edades superiores a 35
años o con problemas de salud. Lea
todas las instrucciones antes de
utilizar cualquier aparato de ejercicio.
Guarde estas instrucciones.
INDICACIONES GENERALES.-
Lea atentamente las instrucciones de
este manual.
Este le da indicaciones importantes
sobre el montaje, seguridad y uso de
la máquina.
1 Este aparato ha sido probado y
cumple con la norma EN957 bajo la
clase H.B. adecuado sólo para uso
doméstico. El peso de usuario no debe
exceder de 130Kg.
2 Los padres y otras personas
responsables de los niños deben de
tener en cuenta la naturaleza curiosa
de estos y que puede llevarles a
situaciones y conductas que pueden
resultar peligrosas. Esta unidad no ha
de utilizarse en ningún caso como
juguete.

7
3 Es responsabilidad del propietario
asegurarse que todos los usuarios de
la máquina estén adecuados e
informados sobre todas las
precauciones necesarias.
INSTRUCCIONES DE
MONTAJE.-

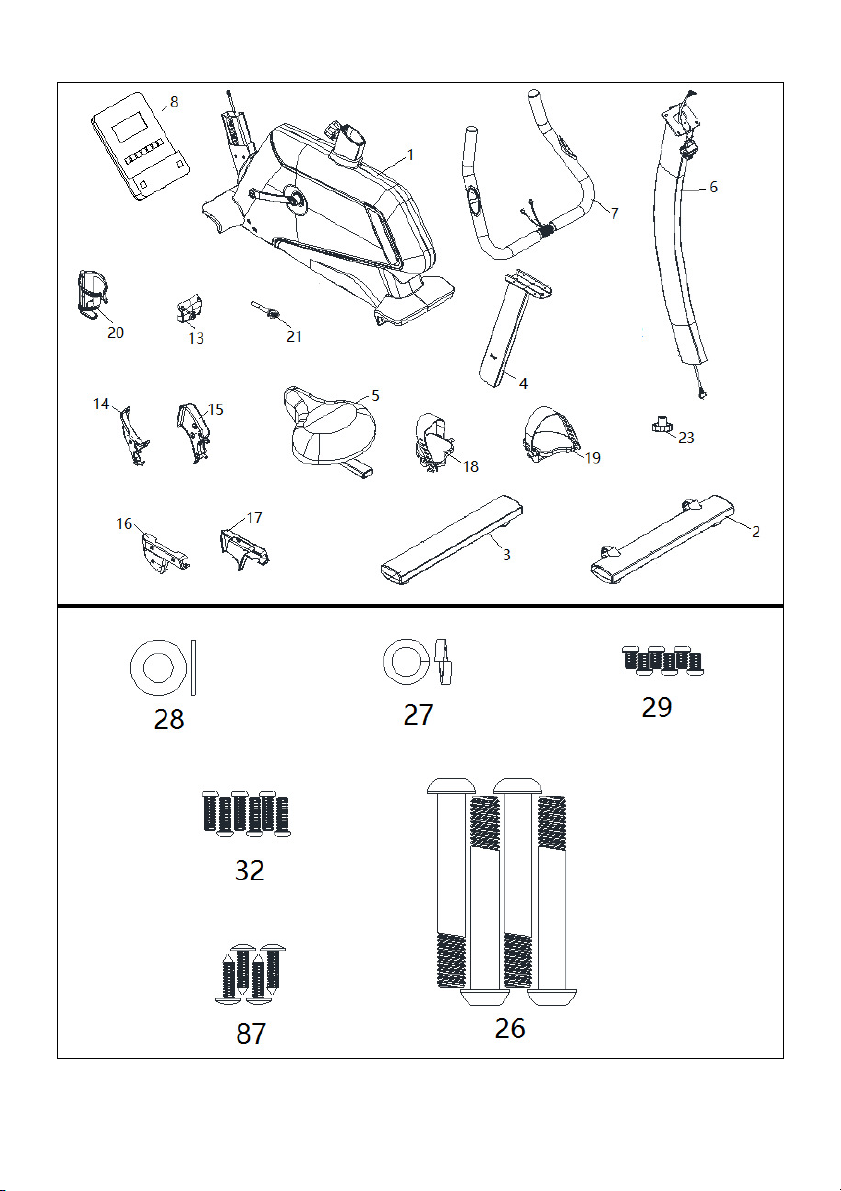

1.- Saque la unidad de la caja y
compruebe que tiene todas las piezas
Fig.1:
(1) Cuerpo central; (6) Tubo de remo;
(7) Manillar; (8) Monitor electrónico.
(4) Tija de sillín; (2) Barra
estabilizadora delantera con ruedas;
(3) Barra estabilizadora trasera, con
tacos regulables de altura; (5) Sillín;
Pedales (19) Derecho y (18)
Izquierdo; (20) Porta botellín; Tapa de
manillar (14) izquierda, (15) derecha y
(13) fontera; (21) Clavija de manillar;
Tapa de sillín (16) izquierda y (17)
derecha; (23) Pomo de sillín; (29)
Tornillos M-4x6; (32) Tornillos M-4x16;
(87) Tornillos M-4x12; (27) Arandela
elástica M10; (28) Arandela planta
M10; (26) Tornillos M-10x70x20.
2. MONTAJE DE LOS TUBOS
CABALLETE.-
ATENCIÓN: Para la realización de
este montaje se precisa la ayuda de
una segunda persona.

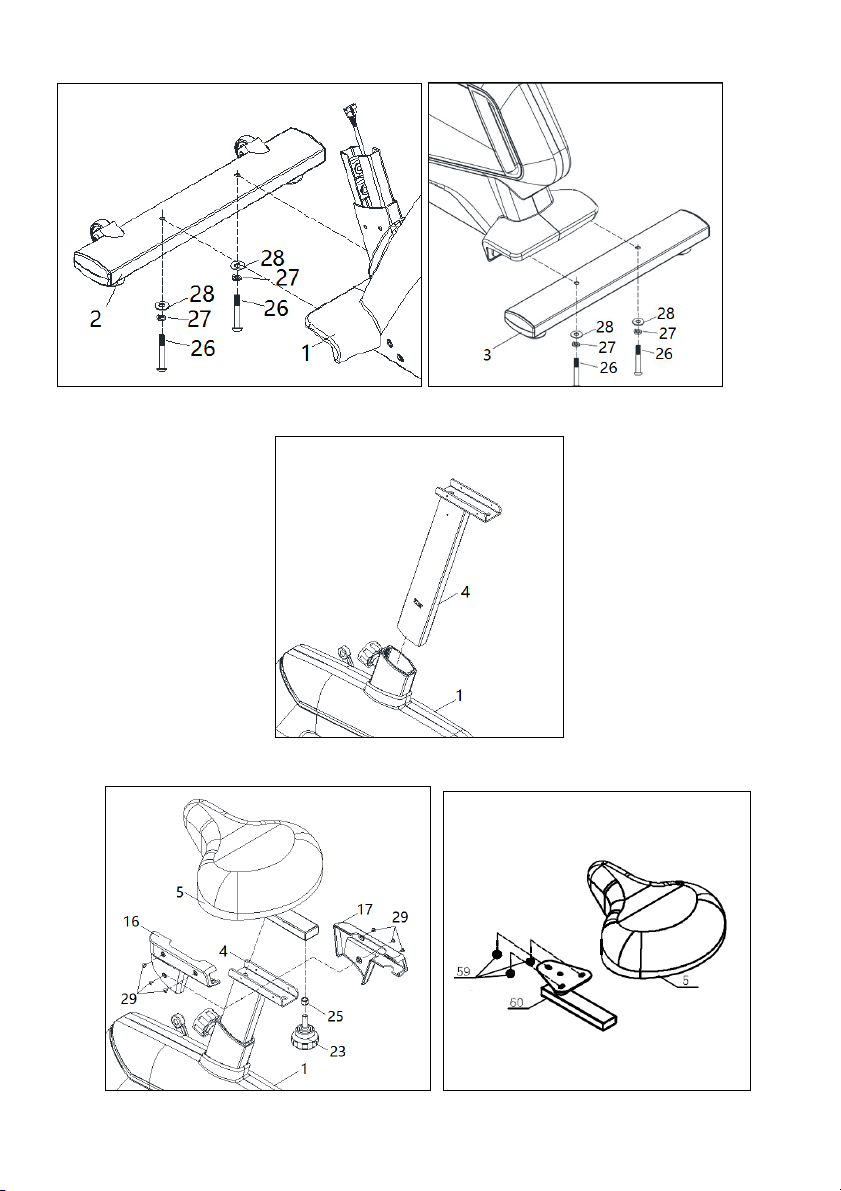

Coja la barra estabilizadora con
ruedas (2) y sitúela en la parte
delantera de la unidad, como muestra
la Fig.2, introduzca los tornillos (26),
coloque las arandelas (27) y (28).
Seguido coja la barra estabilizadora
trasera, con tacos regulables (3) y
realice la misma operación del
montaje que en la barra estabilizadora
delantera, seguido apriete
fuertemente. Fig.3.
3.- MONTAJE DEL SILLÍN.-
Introduzca el tubo de tija (4) por el
agujero del cuerpo principal (1), Fig.4.
Fije el sillín (5) a la deslizadera (60)
con las tuercas (59). Fig 5b.
Coloque el sillín (5) sobre la chapa de
la tija (4), coloque el pomo de apriete
de tija (23) con el casquillo (25), fije la
tija en su posición cómoda con el pomo
de apriete (23) y apriete en sentido de
las agujas del reloj. Coloque las tapas
de sillín izquierda (17) y derecha (16)
con tornillos (29). Fig.5.
4.- MONTAJE DEL TUBO REMO.-

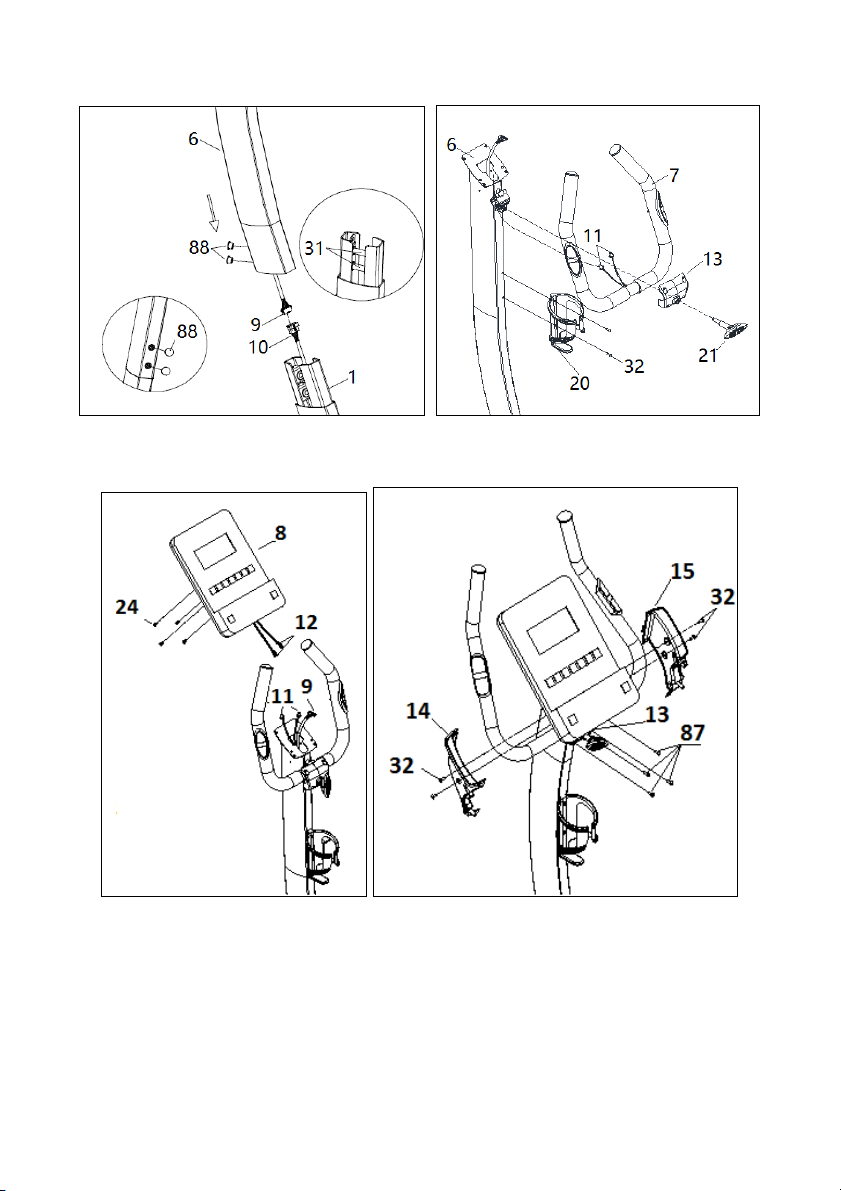

Acerque el tubo de remo (6), al
saliente del cuerpo central (1) Fig.6,
conexione los terminales (9) y (10).
Apriete los tornillos (31) y coloque los
tapones (88).
5.- COLOCACIÓN DEL
MANILLAR.-
Posicione el manillar (7) junto al tubo
de remo (6), Fig.7, coloque la tapa de
manillar frontera (13) con el pomo (21)
y atornille, compruebe la alineación
del manillar antes de apretar
fuertemente todos los tornillos. Y
posicione la porta botellín (20) con
tornillo (32).
6.- COLOCACIÓN DEL
MONITOR ELECTRÓNICO.-
Suelte los tornillos (24) de la parte
trasera del monitor, seguido posiciónelo
en el tubo de remo (6), teniendo
cuidado de no pillar los cables, coloque
los tornillos y apriete, conexione el
terminal del hand-grip (11) y el terminal
del reenvio (9) en la parte trasera del
monitor como le muestra la Fig.8.
En seguida, coloque las tapas de
manillar izquierda (14) y derecha (15)

8
con tornillos (32). Atornille la Tapa de
manillar frontera (13) con tornillos (87).
7.- MONTAJE DE LOS PEDALES.-
Siga atentamente las instrucciones
de montaje de los pedales, una
colocación incorrecta podría dañar
la rosca del pedal o de la biela.
Las posiciones derecha e izquierda,
habrán de tomarse montado el
usuario en el sillín, en posición de
hacer ejercicio.
El pedal derecho (19), marcado con la
letra (R), se enroscara en sentido de
giro agujas del reloj, en la biela
derecha, marcada con la letra (R).
Apriete fuertemente. Fig.10.
El pedal izquierdo (18), marcado con
la letra (L), se enroscará en el sentido
contrario a las agujas del reloj, en la
biela izquierda, marcada con la letra
(L). Apriete fuertemente Fig.10.
8.- REGULACIÓN DE LA
ALTURA DEL SILLÍN.-
Aflojando un poco el mando regulador
de altura sillín (83) en sentido
contrario a las agujas del reloj y
tirando del mismo hacia atrás, cuando
esté a la altura adecuada, suelte el
mando regulador y se introducirá
sobre los agujeros de la tija. Apriete el
mando en sentido de las agujas del
reloj.
9.- NIVELACIÓN.-
Una vez colocada la unidad en su
lugar definitivo, para la realización del
ejercicio, compruebe que el
asentamiento en el suelo y su
nivelación sean correctos. Esto se
conseguirá girando más o menos los
tacos de apoyo (23).
10.- MOVIMIENTO Y
ALMACENADO.-
El aparato va equipado con ruedas
(48), el cual hace más fácil su
traslado. Las dos ruedas situadas en
la parte delantera del aparato sirven
para guardarlo en el lugar elegido, con
mayor facilidad, tal como se indica en
la Fig.12.
CONEXIÓN A LA RED.-
Introduzca la clavija de enganche del
transformador en el punto de conexión
del cuerpo central, y conecte el
transformador de corriente a la red de
220 V, Fig.11.
Para cualquier consulta, no dude en
ponerse en contacto con el (S.A.T).
Servicio de Asistencia Técnica,
llamando al teléfono de atención al
cliente (ver página final del presente
manual).
BH SE RESERVA EL DERECHO A
MODIFICAR LAS ESPECIFICACIONES
DE SUS PRODUCTOS SIN PREVIO
AVISO

9
English
IMPORTANT SAFETY ADVICE.-
PRECAUTIONS.
This bicycle has been designed and
constructed to provide maximum safety.
Nevertheless, certain precautions
should be taken when using exercise
equipment. Read the whole manual
before assembling and using the
bicycle. The following safety precautions
should also be observed:
1 Keep children away from this
equipment at all times. DO NOT leave
them unsupervised in the room where
this bicycle is kept.
2 It can only be used by one person at
a time.
3 If you experience dizziness, nausea,
chest pains or any other symptom
while using this appliance STOP the
exercise. SEEK MEDICAL
ATTENTION IMMEDIATELY
4 Use the appliance on a level, solid
surface. DO NOT use the bicycle
outdoors or close to water.
5 Keep your hands well away from
any of the moving parts.
6 Wear clothing suitable for doing
exercise. Do not use baggy clothing
that might get caught up in the bicycle.
Always wear running shoes or trainers
when using the machine.
7 This appliance must only be used
for the purposes described in this
manual. DO NOT use accessories that
are not recommended by the
manufacturer.
8 Do not place sharp objects near the
machine.
9 Disabled people should not use the
machine without the assistance of a
qualified person or a doctor.
10 Do warm up stretching exercises
before using the equipment.
11 Do not use the bicycle if it is not
working correctly.
Caution: Consult your doctor before
beginning to use the bicycle. This
advice is especially important for
those over 35 or suffering from health
problems. Read all of the instructions
before using any exercise equipment.
Keep these instructions safe for future
use.
GENERAL INSTRUCTIONS.-
Carefully read through the instructions
contained in this manual. It provides
you with important information about
assembly, safety and use of the
machine.
1 This appliance has been tested and
it complies with standard EN957 under
class H.B., suitable for domestic use
only. The weight of the user must not
exceed 130kg.
2 Parents and/or those responsible for
children should always take their
curious nature into account and how
this can often lead to hazardous
situations and behaviour resulting in
accidents.
Under no circumstances should this
appliance be used as a toy.
3 The owner is responsible for
ensuring that anyone who uses the
machine is duly informed about the
necessary precautions.

10
ASSEMBLY INSTRUCTIONS.-
1.- Take the unit out of its box and
make sure that all of the pieces are
there, Fig.1:
(1) Main body; (6) Main post; (7)
handlebar; (8) Electronic monitor; (4)
Saddle post; (2) Front stabiliser bar
with wheels; (3) Rear stabiliser bar
with adjustable feet; (5) Saddle;
Pedals (19) Right and (18) Left; (20)
Bottle holder; Handlebar cover (14)
left, (15) right and (13) fontera; (21)
Handlebar plug; Seat cover (16) left
and right (17); (23) Saddle knob; (29)
Screws M-4x6; (32) Screws M-4x16;
(87) Screws M-4x12; (27) Spring
washer M10; (28) Flat washer M10;
(26) Screws M-10x70x20.
2.- FITTING THE STABILISER
BARS.-
ATTENTION: The assistance of a
second person is required for this
stage of the assembly.
Take the stabilizer bar with wheels (2)
and place it on the front of the unit, as
shown in Fig.2, insert the screws (26),
place the washers (27) and (28).
Then take the rear stabiliser bar with
the adjustable blocks (3) and carry out
the same assembly operation as with
the front stabiliser bar, tighten up all
securely.
3.- ATTACHING THE SADDLE.-
Insert the Saddle post (4) through the
hole in the main body (1), Fig.4.
Attach the saddle (5) to the slide (60)
with the nuts (59). Fig 5b.
Place the saddle (5) on the Saddle post
(4), position the saddle knob (23) with
the bushing (25), secure the saddle in
its comfortable position with the knob
(23) and tighten by turning clockwise
direction. Attach the left (17) and right
(16) saddle covers with screws (29).
Fig.5.
4.- FITTING THE MAIN POST.-
Bring the main post (6) up to the boss
on the main body (1), Fig.6, and
connect terminals (9) and (10).
Tighten the screws (31) and fit the
plugs (88).
5.- FITTING THE HANDLEBAR.-
Position the handlebar (7) to the Main
post (6), Fig.7, install the handlebar
cover (13) with the knob (21) and
tighten them. Check the alignment of
the handlebar before tightening all
screws. Then position the bottle holder
(20) with screw (32).
6.- FITTING THE ELECTRONIC
MONITOR.-
Remove the screws (24) from the back
of the monitor, then place the monitor
on top of the main post (6) making sure
not to pinch any of the cables. Refit the
screws and tighten, connect the
handgrip terminal (11) and the
feedback terminal (9) at the back of the
monitor, as shown in Fig.8.
Then attach the left handle cover (14)
and right handle cover (15) with screws
(32). Screw the front handlebar cover
(13) with screws (87).
7.- ATTACHING THE PEDALS.-
The assembly instructions for the
pedals must be followed to the
letter, fitting these incorrectly could
damage the screw thread on the
pedal or the crank.
Right and left refer to the position that
the user adopts when sitting on the
saddle to do the exercises.
The right pedal (19) is marked with the

11
letter (R).
This screws onto the right-hand crank,
also marked with an (R), in a
clockwise direction.
Tighten securely Fig.10.
The left pedal (18) is marked with the
letter (L).This screws onto the left-
hand crank, also marked with an (L),
in an anti-clockwise direction. Tighten
securely Fig.10.
8.- ADJUSTING SADDLE HEIGHT.-
Loosen the saddle height control knob
(83) a little, turning it anti-clockwise
and then pulling it back, when the
saddle is at the right height release
the control knob and this will lock back
into the holes on the saddle post.
Tighten the control knob by turning it
clockwise.
9.- LEVELLING.-
Once the unit has been placed into its
final position for doing exercise, make
sure that it sits flat on the floor and
that it is level. This can be achieved by
screwing the adjustable support
blocks (23) up or down.
10.- MOVEMENT & STORAGE.-
The appliance is equipped with wheels
(48) making it easier to move about.
The two wheels at the front of the
appliance make it easy to store the
machine away, as shown in Fig.12.
MAINS CONNECTION.-
Insert the jack on the transformer into
the connection hole on the main body
and then plug the transformer into a
220 V mains supply, Fig.11.
Do not hesitate to get touch with the
Technical Assistance Service if you
have any queries by phoning customer
services (see last page in manual)
BH RESERVES THE RIGHT TO
MODIFY THE SPECIFICATIONS OF
ITS PRODUCTS WITHOUT PRIOR
NOTICE

12
Français
IMPORTANTES CONSIGNES DE
SÉCURITÉ.-
PRÉCAUTIONS.
Cette bicyclette a été conçue et
fabriquée de façon à ce qu’elle puisse
offrir une sécurité maximale.
Néanmoins, l’utilisateur est tenu de
prendre certaines précautions au
cours de ses entraînements.
Avant de monter et d’utiliser ce vélo,
veuillez lire attentivement cette notice
et respecter les normes de sécurité
indiquées ci-après:
1 Les enfants doivent être tenus à
l’écart de cette machine. NE PAS
laisser les enfants sans surveillance
dans la pièce où se trouve la
bicyclette.
2 Cet appareil ne peut être utilisé que
par une personne à la fois.
3 En cas de malaises, nausées,
douleur dans la poitrine ou tout autre
symptôme durant l’utilisation de cet
appareil, ARRÊTEZ l’exercice et
CONSULTEZ UN MÉDECIN.
4 Cet appareil doit être utilisé sur une
surface solide et bien nivelée. NE PAS
utiliser le vélo à proximité de l’eau ni
en plein air.
5 Tenir les mains à l’écart des
éléments mobiles de la bicyclette.
6 Portez les vêtements appropriés
pour réaliser vos exercices. Ne pas
porter de vêtements amples qui
risqueraient d’être happés par les
pièces mobiles du vélo. Pour utiliser la
machine, chaussez des chaussures
de sport appropriées pour ce faire.
Nouez bien vos lacets de chaussures.
7 Cet appareil ne doit être utilisé
qu’aux fins indiquées dans cette
notice. NE pas utiliser d’accessoires
autres que ceux recommandés par le
fabricant.
8 Ne pas poser d’objets coupants aux
abords de la machine.
9 Les personnes handicapées ne
pourront utiliser la machine que si
elles sont accompagnées par une
personne qualifiée pour ce faire ou par
un médecin.
10 Avant d’utiliser cet appareil,
l’utilisateur doit faire des
échauffements par l’intermédiaire
d’exercices d’étirement.
11 Ne pas utiliser le vélo s’il
fonctionne incorrectement.
Précaution: Consultez votre médecin
avant d’entreprendre des exercices
sur cette machine. Cette remarque
s’adresse plus particulièrement aux
personnes âgées de + de 35 ans et
aux personnes qui ont des problèmes
de santé. Avant d’utiliser un
quelconque appareil d’exercice,
veuillez lire toutes les précautions
d’emploi.
Conservez cette notice.
CONSIGNES GÉNÉRALES.-
Lire cette notice très attentivement.
Elle contient d’importantes
informations sur le montage, la
sécurité et l’utilisation de la machine.
1 Cet appareil a été testé et répond à
la norme EN957 classe H.B. apte pour
l’usage domestique uniquement. Le
poids de l’utilisateur ne doit pas
dépasser 130kg.

13
2 Les parents ou personnes à qui des
enfants ont été confiés doivent tenir
compte de leur soif de curiosité qui
peut les conduire à avoir des
conduites risquant de se traduire par
des situations dangereuses. Cet
appareil n’est pas un jouet.
3 Il incombe au propriétaire de vérifier
si tous les utilisateurs de la machine
sont habilités pour le faire et de leur
fournir les informations requises à
propos des précautions à prendre.
INSTRUCTIONS DE MONTAGE.-
1.- Sortir le produit de la boîte et
assurez-vous que vous avez toutes
les pièces Fig.1:
(1) Corps central; (6) Tube central; (7)
Guidon; (8) Moniteur électronique. (4)
Tige de la selle ; (2) Barre
stabilisatrice avant avec roues; (3)
Barre stabilisatrice arrière, avec
caches régulables en hauteur; (5)
Selle; Pédales (19) Droite et (18)
gauche; (20) Porte-bouteille; Couvre
guidon (14) gauche, (15) droit et (13)
frontal; (21) fiche du guidon ; Couvre
selle (16) gauche et (17) droite; (23)
Pommeau de la selle; (29) Vis M-4x6;
(32) Vis M-4x16; (87) Vis M-4x12; (27)
Rondelle élastique M10; (28) Rondelle
planta M10; (26) Vis M-10x70x20.
2. MONTAGE DES TUBES DU
CHEVALET.-
ATTENTION: Pour la réalisation du
montage demandez l’aide d’une
deuxième personne.
Prenez la barre stabilisatrice avec
roues (2) et positionnez-la aur la partie
avant du produit, comme sur la la
Fig.2, introduisez les vis (26), ajoutez
les rondelles (27) et (28).
Prenez la barre stabilisatrice arrière
avec caches régulables (3) et réalisez
la même opération de montage que
pour la barre estabilisatrice avant,
serrez durement. Fig.3.
3.- MONTAGE DE LA SELLE.-
Introduisez le tube de la tige (4) dans
le trou du corps principal (1), Fig.4.
Fixez la selle (5) sur la glissière (60)
avec les écrous (59). Fig. 5b.
Placez la selle (5) sur la tôle de la tige
(4), ajoutez le pommeau et serrez la
tige (23) avec la douille (25), fixez la
tige avec le pommeau et serrez (23)
dans le sens des aiguilles d’une
montre. Installez les caches de la selle
gauche (17) et droite (16) avec les vis
(29). Fig.5
4.- MONTAGE DU TUBE CENTRAL.-
Approchez le tube central (6), a la
sortie du corps central (1) Fig.6,
connectez les teminaux (9) y (10).
Serrez les vis (31) et placez les
bouchons (88).
5.- MONTAGE DU GUIDON.-
Positionnez le guidon (7) au tube
central (6), Fig.7, installez la cache
frontale du guidon (13) avec le
pommeau (21) et vissez, vérifiez
l’alignement du guidon avant de visser
durement toutes les vis. Et installez le
porte-bouteille (20) avec une vis (32).
6.- INSTALLATION DU
MONITEUR ÉLECTRONIQUE.-
Dévissez les vis (24) de la partie arrière
du moniteur, installez-le immédiatement
sur le tuve central, (6), Faites attention
de ne pas coincer les câbles, installez
les vis et serrez, connectez le terminal
au hand grip (11) et le terminal de
renvoi (9) à l’arrière du moniteur tel que
sur la Fig.8.

14
Par la suite, installez les caches du
guidon gauches (14) et droites (15)
avec les vis (32). Vissez la cache
frontal du guidon (13) avec les vis (87).
7.- MONTAGE DES PÉDALES.-
Suivez attentivement les
instructions de montage des
pédales, une mauvaise installation
pourrait briser l’écrou de la pédale
ou la bielle.
L’identification dela gauche et de la
droite se fera avec l’utilisateur asis sur
la selle, en position d’entraînement.
La pédale droite (19), identifiée avec
la lettre (R), se visse dans le sens des
aiguilles d’une montre, sur la bielle
droite, identifiée par la lettre (R)
Serrez durement. Fig.10.
La pédale gauche (18), identifiée avec
la lettre (L), se visse dans le sens
contraire des aiguilles d’une montre,
sur la bielle gauche, identifiée par la
lettre (L) Serrez durement. Fig.10.
8.- AJUSTEMENT DE LA
HAUTEUR DE LA SELLE.-
Desserrez un peu le régulateur de
hauteur de la selle (83) dans le sens
contraire des aiguilles d’une montre et
tirez le vers l’arrière lorsque la selle
est à la hauteur désirée, relâchez le
régulateur et la tige s’introduira dans
le trou. Reserrez le réguilateur dans le
sens des aiguilles d’une montre.
9.- NIVELLEMENT.-
Une fois le produit monté son
emplacement définitif où auront lieu
les entraînements, assurez-vous que
de la stabilité et le nivellement sont
corrects. Vous pourrez ajuster le
nivellement en tournant les caches
d’appui (23).
10.- MOUVEMENT ET
RANGEMENT.-
Des roues de transport sont
incorporés à l’appareil (48), ce qui
permet de la déplacer plus facilement.
Les deux roues situées à l’avant vous
permettent ede ranger le produit à
l’endroit choisit facilement tel
qu’indiqué à la Fig.12.
BRANCHEMENT AU RÉSEAU.-
Introduire la fiche de branchement du
transformateur dans le point de
connexion du corps central, et
connectez le transformateur de
courant au secteur 220 V, Fig.11.
Pour toute information complémentaire
et en cas de doute sur le bon état de
l’une quelconque partie de la machine,
n’hésitez pas à appeler le Service
d’Assistance Technique (SAT) au
numéro de téléphone d’Assistance
Clientèle qui figure à la dernière page
de cette notice.
BH SE RÉSERVE LE DROIT DE
MODIFIER LES
CARACTÉRISTIQUES DE SES
PRODUITS SANS PRÉAVIS.

15
Deutsch
WICHTIGER
SICHERHEITSHINWEIS.-
VORSICHTSMASSNAHMEN.
Dieser Heimtrainer ist so entworfen,
so dass er maximale Sicherheit
gewährt. Dennoch sollten einige
Hinweise beachtet werden. Bitte lesen
Sie die Anleitung gründlich durch,
bevor Sie das Gerät benutzen:
1 Halten Sie Kinder von dem Gerät
fern. Stellern Sie sicher, dass sie
keinen Zugang zu dem Gerät haben.
2 Das Gerät kann nur von einer
Person auf einmal benutzt werden.
3 Stoppen Sie sofort das Training,
sollten Sie Schmerzen oder andere
Symptome haben. Konsultieren Sie
umgehend Ihren Arzt.
4 Benutzen Sie das Gerät auf einem
solidem Boden. Benutzen Sie es nicht
an der freuen Luft oder in der Nähe
von Wasser.
5 Halten Sie die Hände fern von
beweglichen Teilen.
6 Benutzen Sie angemessene
Trainingskleidung. Benutzen Sie keine
Kleidung, die sich im Gerät
einklemmen könnte.
7 Benutzen Sie dieses Gerät nur für
Zwecke, die in dieser Anleitung
beschrieben sind. Benutzen Sie
keinen Zubehör, der vom Hersteller
nicht empfohlen ist.
8 Platzieren Sie keine Geräte mit
scharfen Kanten um das Gerät herum.
9 Personen mit Behinderung dürfen
das Gerät nur mit einer qualifizierten
Person benutzen.
10 Führen Sie ein Aufwärmtraining
durch.
11 Benutzen Sie den Heimtrainer
nicht, sollte er nicht richtig
funktionieren.
Hinweis: Konsultieren Sie Ihren Arzt
bevor Sie mit dem Training beginnen.
Dies ist besonders wichtig für
Personen, die älter als 35 sind. Lesen
Sie alle Hinweise bevor Sie mit dem
Training beginnen.
BEWAHREN SIE DIESE
ANLEITUNG AUF.
ALLGEMEINE HINWEISE.-
Lesen Sie sich die Hinweise gründlich
durch.
1 Dieses Gerät entspricht der EN957
Norm. Das maximale Nutzergewicht
darf nicht mehr als 130kg entsprochen.
Das Gerät ist nur für Heimgebrauch
entworfen.
2 Eltern und andere verantwortliche
Personen für Kinder müssen sich
darüber bewusst sein, dass es durch
das Gerät zu gefährlichen Situationen
kommen kann.
Das Gerät darf unter keinen
Umständen als Spielzeug verwendet
werden.
3 Es liegt in der Verantwortung des
Eigentümers sicherzustellen, dass alle
Personen, die den Heimtrainer
benutzen, über die Risiken vertraut
sind.

16
AUFBAUANLEITUNG.-
1.- Nehmen Sie das Produkt aus dem
Karton und vergewissern Sie sich,
dass alle Einzelteile enthalten sind.
Abbilung 1.
(1) Hauptkörper; (6) Ruderzugrohr; (7)
Lenkstange; (8) Elektronischer
Monitor. (4) Sattelstütze; (2) vorderer
Stabilisator mit Rollen; (3) hinterer
Stabilisator, mit höhenverstellbaren
Dübeln; (5) Sitz; Pedale (19) rechts
und (18) links; (20) Flaschenhalter;
Deckel Lenkstange (14) links, (15)
rechts und (13) vorn; (21) Stift
Lenkstange; Sitzdeckel (16) links und
(17) rechts; (23) Sitzgriff; (29)
Schrauben M-4x6; (32) Schrauben M-
4x16; (87) Schrauben M-4x12; (27)
Unterlegscheibe M10; (28) Flache
Unterlegscheibe M10; (26) Schrauben
M-10x70x20.
2. MONTAGE DER ROHRE.-
ACHTUNG: Es wird die Hilfe von
einer weiteren Person für diesen
Schritt benötigt.
Nehmen Sie den vorderen Stabilisator
mit Rollen (2) und positionieren Sie
ihn auf dem vorderen Teil, wie in Figur
2 gezeigt. Benutzen Sie die
Schrauben (26) mit den
Unterlegscheiben (27) und (28).
Nehmen Sie nun den hinteren
Stabilisator und führen Sie den selben
Schritt aus wie bei dem vorderen
Stabilisator. Schrauben Sie fest an,
Abbildung 3.
3.- MONTAGE DES SITZES.-
Führen Sie die Sattelstütze (4) durch
das Loch des Hauptrohres (1),
Abbildung 4.
Befestigen Sie den Sattel (5) mit den
Muttern (59) am Schieber (60). Fig. 5b
Platzieren Sie den Sitz (5) auf der
Sattelstütze (4). Verbinden Sie den
Sitzgriff (23) mit dem Metallring (25).
Befestigen Sie die Sattelstütze in
einer komfortablen Position mit dem
Sitzgriff (23) und ziehen Sie fest im
Uhrzeigersinn an.
Verbinden Sie den linken und rechten
Sitzdeckel (16) (17) mit Schrauben
(29), Abbildung 5.
4.- MONTAGE RUDERROHR.-
Platzieren Sie das Ruderrohr (6) mit
dem Überstand des Hauptkörpers (1),
Abbildung 6. Verbinden Sie die Enden
(9) und (10).
Ziehen Sie die Schrauben (31) an und
setzen Sie die Stopfen (88).
5.- LENKSTANGE.-
Platzieren Sie die Lenkstange (7)
zusammen mit dem Ruderrohr (6),
Abbildung 7. Verbinden Sie den
Deckel der vorderen Lenkstange (13)
mit dem Griff und schrauben Sie es
fest. Überprüfen Sie die korrekte
Ausrichtung des Lenkers bevor Sie
festschrauben. Befestigen Sie den
Flaschenhalter (20) mit Schrauben
(32).
6.- ANBRINGUNG DES
MONITORS.-
Löse die Schrauben (24) von dem
hinteren Teil des Monitors. Platzieren
Sie ihn in das Ruderrohr (6).
Vergewissern Sie sich, dass sich keine
Kabel einklemmen. Platzieren Sie die
Schrauben und ziehen Sie sie fest.
Verbinden Sie das Ende des
Handgriffes (11) und das Ende der

17
Weiterleitung mit dem hinteren Teil des
Monitors wie in Abbildung 8 gezeigt.
Verbinden Sie den linken (14) und
rechten (15) Deckel der Lenkstange
mit Schrauben (32).
Befestigen Sie den vorderen Deckel
der Lenkstange (13) mit Schrauben
(87).
7.- MONTAGE DER PEDALE.-
Folgen Sie aufmerksam den
Schritten der Montage der Pedale.
Eine inkorrekte Montage kann das
Gewinde oder die Kurbelstange
beschädigen.
Die linken und rechten Positionen der
Pedale müssen in der
Trainingsrichtung montiert werden.
Das rechte Pedal (19) (mit dem
Buchstaben (R) markiert) wird im
Uhrzeigersinn auf die rechte
Kurbelstange geschraubt (markiert mit
(R)). Schrauben Sie es fest an,
Abbildung 10.
Das linke Pedal (18) (mit dem
Buchstaben (L) markiert) wird gegen
den Uhrzeigersinn auf die linke
Kurbelstange geschraubt (markiert mit
(L)). Schrauben Sie es fest an,
Abbildung 10.
8.- EINSTELLEN DER
SITZHÖHE.-
Lockern Sie etwas den Regler der
Sitzhöhe (83) gegen den
Uhrzeigersinn. Befestigen Sie diesen
wieder wenn die gewünschte Höhe
gefunden ist.
9.-KORREKTE
STANDPOSITION.-
Wenn das Gerät dort steht, wo es
auch für das Training benutzt wird,
überprüfen Sie, dass der Heimtrainer
korrekt auf dem Boden steht. Er muss
stabil auf dem Boden stehen.
10.- BEWEGUNG UND
LAGERUNG.-
Das Gerät ist mit Transportrollen
ausgestattet, welches den Transport
sehr einfach macht. Am vorderen Teil
des Heimtrainers sind zwei
Transportrollen angebracht, Abbildung
11.
NETZANSCHLUSS.-
Stecken Sie den Steckverbindung
des Transformators in den Anschluss
am Hauptrahmen. Schließen Sie den
Transformator dann an das 220 V-
Netz Fig.10.
Sollten über den Zustand einer
Komponente Zweifel bestehen, setzen
Sie sich bitte mit dem (TKD)
Technischen Kundendienst in
Verbindung, indem Sie das
Servicetelefon anrufen (siehe letzte
Seite des Handbuchs).
BH BEHÄLT SICH DAS RECHT
VOR, DIE SPEZIFIKATIONEN
SEINER PRODUKTE OHNE
VORHERIGE ANKÜNDIGUNG ZU
ÄNDERN.

18
Português
AVISO IMPORTANTE DE
SEGURANÇA.-
PRECAUÇÕES.
Esta bicicleta foi desenhada e
construída de modo a proporcionar a
máxima segurança. No entanto,
devem aplicar-se certas precauções
ao utilizar o equipamento de exercício.
Leia todo o manual antes de montar e
utilizar a bicicleta. Além disso, cumpra
as seguintes precauções de
segurança:
1 Mantenha sempre as crianças
afastadas do equipamento. NÃO as
deixe sozinhas, sem estarem vigiadas
no local onde guarda a bicicleta.
2 Só pode utilizar o aparelho uma
pessoa de cada vez.
3 Se sofrer enjoos, náuseas, dor no
peito ou qualquer outro sintoma
durante a utilização deste
equipamento, PARE o exercício e
DIRIJA-SE A UM MÉDICO
IMEDIATAMENTE.
4 Utilize o equipamento sobre uma
superfície sólida e nivelada. NÃO
utilize a bicicleta perto de àgua nem
ao ar livre.
5 Mantenha as mãos afastadas das
partes em movimento.
6 Utilize roupa de treino adequada à
prática de exercício físico. Não use
peças de roupa folgadas que possam
ficar presas na bicicleta.
Utilize sempre calçado para correr ou
para desporto quando utilizar este
equipamento. Aperte e ate bem os
atacadores.
7 Só deverá utilizar este equipamento
para os fins indicados neste manual.
NÃO utilize acessórios que não sejam
recomendados pelo fabricante.
8 Não coloque objectos cortantes à
volta da máquina.
9 As pessoas com alguma
incapacidade não deverão utilizar o
equipamento sem a assistência de
uma pessoa qualificado ou de um
médico.
10 Antes de utilizar este equipamento,
realize um aquecimento com
exercícios de aquecimento.
11 Não utilize a bicicleta se esta não
estiver a funcionar correctamente.
Precaução : Antes de começar a
utilizar a bicicleta, consulte com o seu
médico. Esta advertência é
especialmente importante para
pessoas com uma idade superior a 35
anos ou com problemas de saúde.
Leia todas as instruções antes de
utilizar qualquer equipamento de
exercício.
Guarde estas instruções.
INDICAÇÕES GERAIS.-
Leia atentamente as instruções deste
manual. Este fornece indicações
importantes sobre a montagem,
segurança e uso do equipamento.
1 Este equipamento foi testado e
cumpre com a norma EN957 sob a
classe H.B. unicamente adequado para
uso doméstico. O peso do utilizador
não deve exceder os 130Kg.
2 Os pais e outras pessoas
responsáveis por crianças, deverão ter
em conta a sua natureza curiosa, que
poderá levá-las a situações e
comportamentos que podem ser
perigosos.
Este aparelho nunca deverá utilizar-se
como um brinquedo.

19
3 É responsabilidade do proprietário
assegurar-se que todos os utilizadores
do equipamento estão
adequadamente informados sobre
todas as precauções necessárias.
INSTRUÇÕES DE MONTAGEM.-
1. Retire o equipamento da caixa e
verifique que estão todas as peças
Fig.1: (1) Estrutura principal; (6) Tubo
de guiador (7) Guiador; (8) Monitor
electrónico; (4) Tubo de selim; (2)
Barra estabilizadora frontal com rodas;
(3) Barra estabilizadora traseira com
tacos regulavéis na altura; (5) Selim;
Pedais (19) Direito (18) Esquerdo;
(20) Suporte de garrafa; Tampa do
guiador (14) Esquerdo, (15) Direito
(13) Frontal; (21) Cavilha do guiador;
Tampa do selim (16) Esquerda (17)
Direita; (23) Manípulodo selim; (29)
Parafusos M4x6; (32) Parafusos
M4x16; (87) Parafusos M4x12; (27)
Anilha elástica M10; (28) Anilha planta
M10; (26) Parafusos M-10x70x20.
2.- MONTAGEM DOS TUBOS
CAVALETE
Atenção: Para realizar esta montagem
recomendamos a ajuda de uma
segunda pessoa.
Coloque a barra estabilizadora frontal
com rodas (2) na parte da frente do
equipamento, como indica a Fig.2,
introduza os parafusos (26) e coloque
as anilhas (27) e (28).
Realize o mesmo processo para a
barra estabilizadora traseira com
tacos reguláveis na altura (3), e de
seguida aperte com força, Fig. 3.
3.- MONTAGEM DO SELIM.-
Introduza o tubo de selim (4) no
orifício da estrutura principal (1). Fig.4.
Anexe o selo (5) ao slide (60) com as
porcas (59). Fig. 5b.
Coloque o selim (5) no tubo de apoio
(4) e indroduza-o na estrutura
principal. Coloque o manípulodo selim
(23) no casquilho (25) e aperte no
sentido dos ponteiros do relógio.
Coloque as tampas do selim esquerda
(17) e direita (16) com os parafusos
(29). Fig.5.
4.- MONTAGEM DO TUBO DE
REMO
Coloque o tubo do guiador (6), na
saliência da estrutura principal (1)
Fig.6, e ligue os terminais (9) e (10).
Aperte os parafusos (31) e coloque as
fichas (88).
5.- COLOCAÇÃO DO
GUIADOR.-
Posicione o guiador (7) junto ao tubo
do guiador (6), Fig.7, coloque a tampa
do guiador frontal (13) com o
manípulo (21) e aperte, certifique-se
do alinhamento do guiador antes de
apertar todos os parafusos. Posicione
o suporte de garrafa (20) com o
parafuso (32).
6.- COLOCAÇÃO DO MONITOR
ELECTRÓNICO
Desaperte os parafusos (24) da parte
de trás do monitor, de seguida
posicione-o no tubo do guiador (6),
cuidadosamente para não danificar os
cabos, coloque os parafusos e aperte.
Ligue o terminal do hand-grip (11) e o
terminal de reenvio (9) na parte de trás
do monitor como indica Fig.8.
Posteriormente, coloque as tampas do
guiador esquerdo (14) e direito (15)
com os parafusos (32). Aperte a tampa

20
do guiador frontal (13) com os
parafusos (87).
7.- MONTAGEM DOS PEDAIS
Siga atentamente as instruções de
montagem dos pedais; uma colocação
incorrecta poderá danificar a rosca do
pedal ou da biela.
As posições de direita e esquerda
deverão ser escolhidas quando o
utilizador estiver sobre o selim, na
posição de executar o exercício.
O pedal direito (19), marcado com a
letra (R) deverá ser enroscado no
sentido dos ponteiros do relógio, na
biela direita marcada com a letra (R).
Aperte com força, figura 10.
O pedal esquerdo (18), marcado com
a letra (L), deverá ser enroscado no
sentido contrário dos ponteiros do
relógio na biela esquerda marcada
com a letra (L). Aperte com força
figura 10.
8.- REGULAÇÃO DA ALTURA
DO SELIM
Desaperte um pouco o parafuso
regulador de altura do selim (83) no
sentido contrário ao dos ponteiros do
relógio, puxando o mesmo para trás,
quando estiver na altura adequada,
solte o parafuso regulador e introduza-
o sobre o tudo do selim. Aperte o
manípulo no sentido dos ponteiros do
relógio.
9.- NIVELAMENTO
Uma vez colocado o equipamento no
lugar definitivo para a realização do
exercício, certifique-se que a
colocação no chão e o nivelamento
sejam os mais adequados. Poderá
ajustar enroscando mais ou menos os
pés reguláveis (23).
10.- DESLOCAÇÃO E
ARMAZENAMENTO
O equipamento vem equipado com
rodas dianteiras (48) que tornam a
sua deslocação mais simples. As duas
rodas existentes na parte da frente,
facilitar-lhe-ão a manobra até ao local
escolhido, como indica a Fig. 12.
LIGAÇÃO À REDE.-
Introduza a cavilha de engate do
transformador no ponto de conexão,
do corpo central, e ligue o
transformador da corrente à rede de
220 V, Fig.11.
Para qualquer consulta, não hesite em
contactar com o S.A.T - Serviço de
Assistência Técnica - , telefonando
para o serviço de apoio ao cliente (ver
página final do presente manual).
BH RESERVA O DIREITO DE
PODER MODIFICAR AS
ESPECIFICAÇÕES DOS SEUS
PRODUTOS SEM AVISO PRÉVIO.
