BH FITNESS H674i Operator's manual

H674i
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage und gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

Fig.1
Fig.2

Fig.3 Fig.4
Fig.5 Fig.6

Fig.7
Fig.8 Fig.9
Fig.10

5
Español
AVISO IMPORTANTE DE
SEGURIDAD.-
PRECAUCIONES.
Esta bicicleta ha sido diseñada y
construida de modo que proporcione
la máxima seguridad. Sin embargo,
deben aplicarse ciertas precauciones
al utilizar aparatos de ejercicio.
Asimismo, cumpla con las siguientes
precauciones de seguridad:
1 Mantenga a los niños alejados de
esta aparto en todo momento. NO los
deje desatendidos en la habitación en
la que guarda la bicicleta.
2 Su unidad sólo puede ser usada por
una persona al mismo tiempo.
3 Si sufre mareos, nauseas, dolor en
el pecho o cualquier otro síntoma
durante la utilización de este aparato,
PARE el ejercicio. ACUDA A UN
MÉDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una
superficie sólida y a nivel. NO utilice la
bicicleta cerca del agua o al aire libre.
5 Mantenga las manos alejadas de las
partes en movimiento.
6 Utilice prendas de vestir y calzado
adecuado. Átese los cordones
correctamente. No use prendas
holgadas que podrían engancharse en
la bicicleta. Utilice siempre calzado
para correr o para aerobic cuando
utilice la máquina.
7 Utilice este aparato sólo para los
fines descritos en este manual. NO
utilice accesorios no recomendados
por el fabricante.
8 No coloque objetos cortantes
alrededor de la máquina.
9 Las personas discapacitadas no
deberán utilizar la máquina sin la
asistencia de una persona cualificada
o un médico.
10 Antes de utilizar este aparato,
realice un calentamiento con
ejercicios de estiramiento.
11 No utilice la bicicleta si no funciona
correctamente.
Precaución: Antes de comenzar a
utilizar la bicicleta, consulte a su
médico. Esta advertencia es
especialmente importante para
personas de edades superiores a 35
años o con problemas de salud. Lea
todas las instrucciones antes de
utilizar cualquier aparato de ejercicio.
Guarde estas instrucciones.
INDICACIONES GENERALES.-
Lea atentamente las instrucciones de
este manual. Este le da indicaciones
importantes sobre el montaje,
seguridad y uso de la máquina.
1 Este aparato ha sido probado y
cumple con la norma EN957
adecuado para uso doméstico. Peso
máximo del usuario 90kg. El frenado
es independiente de la velocidad.
2 Los padres y otras personas
responsables de los niños deben de
tener en cuenta la naturaleza curiosa
de estos y que puede llevarles a
situaciones y conductas que pueden
resultar peligrosas. Esta unidad no ha
de utilizarse en ningún caso como
juguete.
3 Es responsabilidad del propietario
asegurarse que todos los usuarios de
la máquina estén adecuados e
informados sobre todas las
precauciones necesarias.

6
1. INSTRUCCIONES DE
MONTAJE.-
Se recomienda la ayuda de una
segunda persona para el montaje.

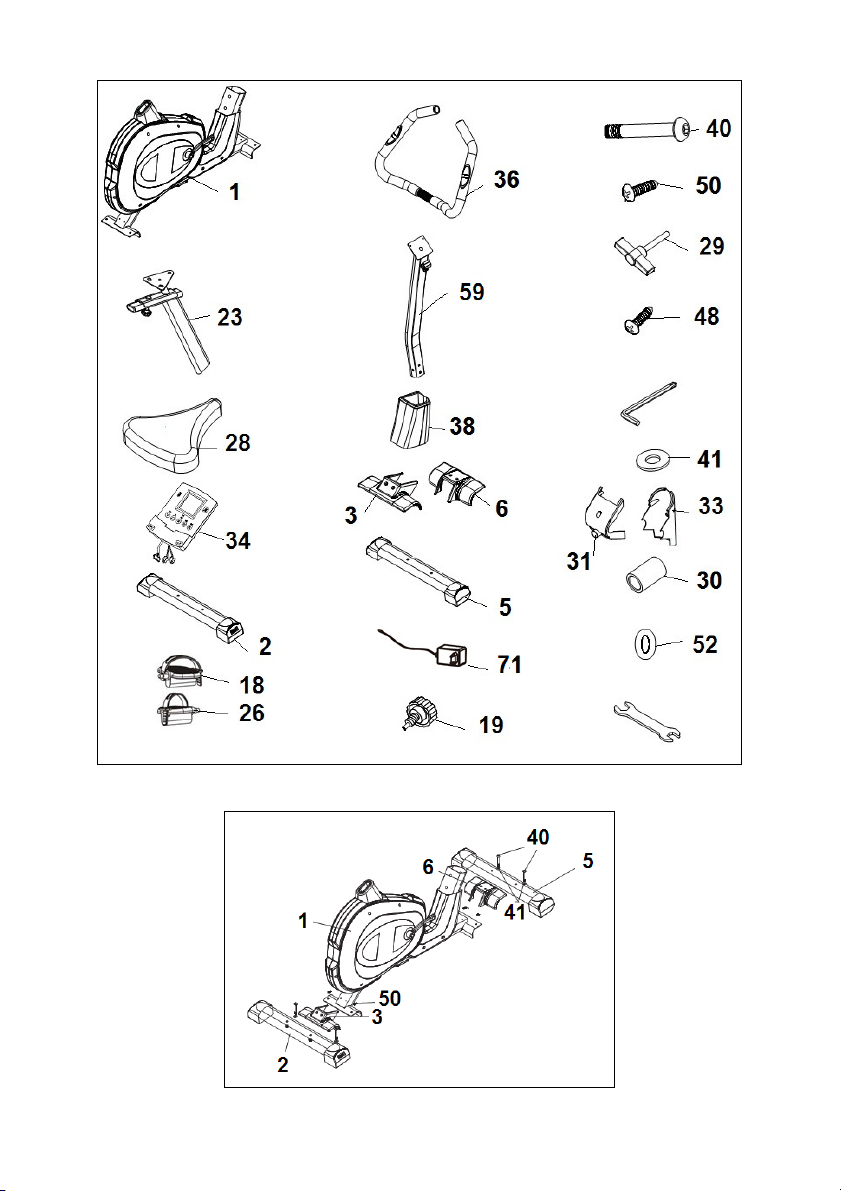

Saque la unidad de la caja y
compruebe que tiene todas las piezas
Fig.1: (1) Cuerpo central; (59) Tubo
remo; (36) Tubo manillar; (5) Tubo
caballete con ruedas; (2) Tubo
caballete con tacos regulables de
altura; (34) Monitor; (31), (33), (38),
(3) y (6) Embellecedores; (28) Sillín;
(26) Pedal izquierdo; (18) Pedal
derecho; (19) Mando regulador altura
del sillín; (71) adaptador.
Bolsa de tornillos que contiene: (40)
tornillo M8x55; (50) tornillo M4x15;
(48) tornillo M4x20; (71) tornillo st4;
(41) Arandela plana de M8; (52)
Arandela de M4; Llave dos bocas
hexagonal; Llave combinada de tubo
destornillador.
2. COLOCACIÓN DE LOS
TUBOS CABALLETE.-
Coja el tubo caballete trasero (2) y
posiciónelo en el caballete trasero de la
maquina, como muestra la Fig.2, e
introduzca los tornillos (40), coloque las
arandelas (41), y apriete fuertemente.
Coja el tubo caballete delantero con
ruedas (5) y teniendo en cuenta de
posicionarlo como muestra la Fig.2,
introduzca los tornillos (40), coloque
las arandelas (41), y apriete
fuertemente.

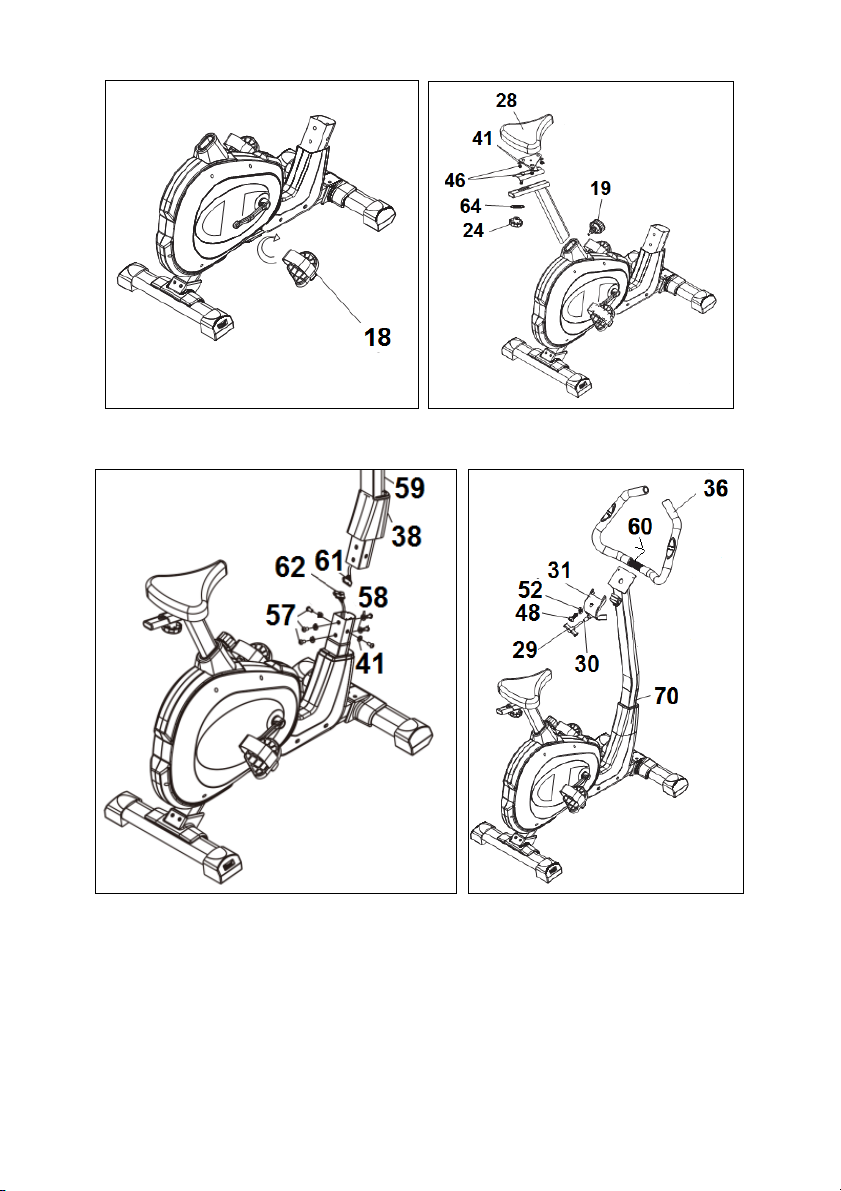

3. MONTAJE DE PEDALES.-
Siga atentamente las instrucciones
de montaje de los pedales, una
colocación incorrecta podría dañar
la rosca del pedal o de la biela.
Las posiciones derecha e izquierda,
habrán de tomarse montado el
usuario en el sillín, en posición de
hacer ejercicio.
El pedal derecho marcado con la letra
(R) se enroscará en sentido de giro de
las agujas del reloj, en la biela
derecha (R) marcada con la letra (R).
Apriete fuertemente, Fig.3.
El pedal izquierdo, marcado con la
letra (L), se enroscará en el sentido
contrario a las agujas del reloj, en la
biela izquierda, marcada con la letra
(L). Apriete fuertemente Fig.3.
4. MONTAJE DEL SILLIN.-
A continuación coja el tubo horizontal
del sillín (23) y monte el sillín (28),
Fig.4, apriete las tuercas (46).
REGULACION VERTICAL.
Para levantar o bajar la tija del sillín
(23), afloje primero un poco el pomo
de la tija de sillín (19) girándolo en el
sentido contrario a las agujas del reloj.
Tire del pomo y sin soltarlo, mueva la
tija del sillín Fig.4.
Cuando este a la altura adecuada,
suelte el pomo y el tubo quedara
bloqueado en el agujero. Apriételo
después girando el pomo (19) en el
sentido de las agujas del reloj.
REGULACION HORIZONTAL.
Para regular el sillín en su posición
horizontal, afloje el pomo del tubo
horizontal del sillín (24), mueva el
sillín con el tubo a su posición
adecuada y apriete fuertemente el
pomo, Fig.4.
5.- MONTAJE TAPA INFERIOR
EMBELLECEDORA DE REMO.-
Coja el tubo de remo (59) e introduzca
la carcasa embellecedora inferior de
remo (38) en dirección a la flecha
Fig.5.

7
6. MONTAJE TUBO MANILLAR.-
Saque los tornillos (57), del cuerpo
central (1), acerque el tubo de remo
(59), al saliente del cuerpo central Fig.7,
conexione los terminales (61-62).
Ponga los tornillos (57) con las
arandelas (41) (58) Fig.5, quitados
anteriormente, comprobando antes la
alineación, apriete fuertemente.
Posicione el manillar (36) junto al tubo
de remo (59), Fig.6.
Pase los cables del hand-grip (60) por la
ranura del tubo remo y sáquelo por la
parte superior del tubo remo.
Introduzca el manillar (36) en la brida
del tubo remo (59) Fig.6. Posicione el
manillar en una posición comoda, fije
el embellecedor (31) y apriete el pomo
(29) girando en sentido de las agujas
del reloj, Fig.6.

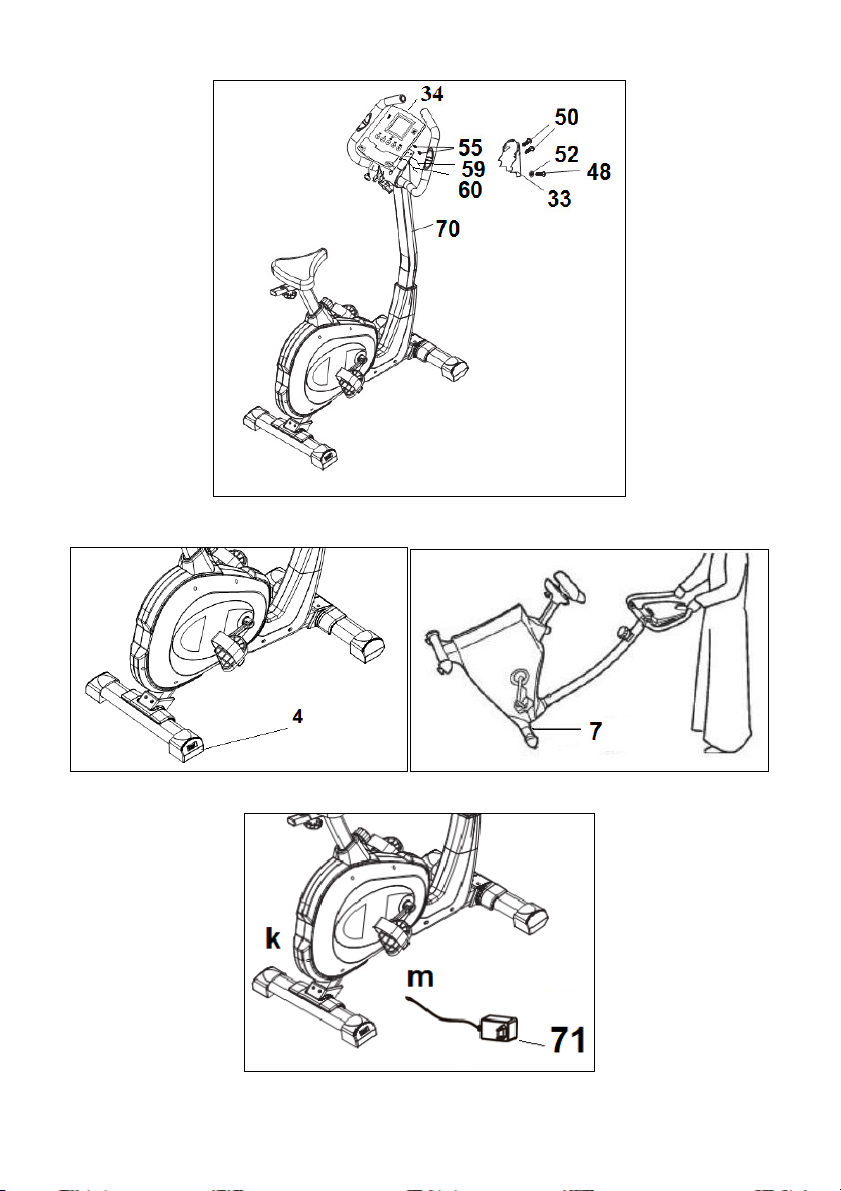

7.- COLOCACIÓN DEL
MONITOR ELECTRÓNICO.-
Suelte los tornillos de la parte trasera
del monitor, conexione los dos
terminales (59) (60) con los del
monitor (34) Fig.7, seguido introduzca
el monitor de arriba hacia abajo
deslizándolo por la chapa del tubo
remo (59), teniendo cuidado de no
pillar los cables, coloque los tornillos
(55) y apriete.
Coloque la tapa embellecedora (33) y
atorníllela con los tornillos (48) (50),
Fig.7.
NIVELACIÓN.-
Una vez colocada la unidad en su
lugar definitivo, compruebe que el
asentamiento en el suelo y su
nivelación sean correctos. Esto lo
conseguirá roscando más o menos el
pie regulable (4), Fig.8.
MOVIMIENTO Y
ALMACENAJE.-
La unidad esta equipada con ruedas
(7) lo que la hace más sencillo su
movimiento. Las dos ruedas que se
encuentran en la parte delantera de
su unidad, le facilitarán la maniobra de
colocar su unidad en el
emplazamiento escogido, como
muestra la Fig.9. Guárdela en un lugar
seco con las menores variaciones de
temperatura posible.
CONEXIÓN A LA RED.-
Introduzca la clavija de enganche (m)
del transformador (71) en el punto de
conexión (k), del cuerpo central, (parte
trasera inferior) y conecte el
transformador de corriente a la red de
220 V, Fig.10.
Para cualquier consulta, no dude en
ponerse en contacto con el
(S.A.T).Servicio de Asistencia
Técnica, llamando al teléfono de
atención al cliente (ver página final del
presente manual).
BH SE RESERVA EL DERECHO A
MODIFICAR LAS ESPECIFICA-
CIONES DE SUS PRODUCTOS SIN
PREVIO AVISO

8
English
IMPORTANT SAFETY ADVICE.-
PRECAUTIONS.
This bicycle has been designed and
constructed to provide maximum
safety. Nevertheless, certain
precautions should be taken when
using exercise equipment. Read the
whole manual before assembling and
using the bicycle. The following safety
precautions should also be observed:
1 Keep children away from this
equipment at all times. DO NOT leave
them unsupervised in the room where
this bicycle is kept.
2It can only be used by one person at
a time.
3 If you experience dizziness, nausea,
chest pains or any other symptom
while using this appliance STOP the
exercise. SEEK MEDICAL
ATTENTION IMMEDIATELY
4 Use the appliance on a level, solid
surface. DO NOT use the bicycle
outdoors or close to water.
5 Keep your hands well away from
any of the moving parts.
6 Use suitable clothing and footwear.
Make sure all laces/cords are tied
correctly. Do not use baggy clothing
that might get caught up in the bicycle.
Always wear running shoes or trainers
when using the machine.
7 This appliance must only be used for
the purposes described in this manual.
DO NOT use accessories that are not
recommended by the manufacturer.
8Do not place sharp objects near the
machine.
9 Disabled people should not use the
machine without the assistance of a
qualified person or a doctor.
10 Do warm up stretching exercises
before using the equipment.
11 Do not use the bicycle if it is not
working correctly.
Caution: Consult your doctor
before beginning to use the bicycle.
This advice is especially important
for those over 35 or suffering from
health problems. Read all of the
instructions before using any
exercise equipment.
Keep these instructions safe for
future use.
GENERAL INSTRUCTIONS.-
Carefully read through the instructions
contained in this manual. It provides
you with important information about
assembly, safety and use of the
machine.
1 This appliance has been tested and
it complies with standard EN957,
suitable for home use. User maximum
weight 90kg. Braking is independent
of speed.
2 Parents and/or those responsible for
children should always take their
curious nature into account and how
this can often lead to hazardous
situations and behaviour resulting in
accidents. Under no circumstances
should this appliance be used as a toy.
3 The owner is responsible for
ensuring that anyone who uses the
machine is duly informed about the
necessary precautions.

9
1. ASSEMBLY INSTRUCTIONS.-
The assistance of a second person
is advisable for the assembly work.
Take the unit out of its box and make
sure that all of the pieces are there
Fig.1: (1) Main body; (36) Handlebar
stem; (5) Stabiliser bar with wheels;
(2) Stabiliser bar with adjustable
blocks; (34) Monitor; (31), (33), (38),
(3) and (6) Covers; (28) Saddle; (26)
Left pedal; (18) Right pedal; (19)
Saddle height adjustment knob; (71)
Transformer, (59) Main post.
Bag of screws containing: (40) Screw
M8x55; (50) Screw M4x20; (48) Screw
M4x15; (41) Flatwashers M8; (52)
Flatwashers M4; Double ended
spanner; Box spanner with screwdriver.
2. FITTING THE STABILISER
BARS.-
Take the rear stabiliser bar (2) and
position it on the machine’s rear stand
bracket, as shown in Fig.2, inserts
bolts (40), fit the washers (41) and
tighten securely.
Take the front stabiliser bar with
wheels (5) and position it as shown in
Fig.2, insert bolts (40), fit the curved
washers (41) and tighten securely.
3. ATTACHING THE PEDALS.-
The assembly instructions for the
pedals must be followed to the
letter, fitting these incorrectly could
damage the screw thread on the
pedal or the crank.
Right and left refer to the position that
the user adopts when sitting on the
saddle to do the exercises.
The right-hand pedal, marked with the
letter (R), screws onto the right-hand
crank, also marked with an (R), in a
clockwise direction. Tighten securely,
Fig.3.
The left-hand pedal, marked with the
letter (L), screws onto the left-hand
crank, also marked with an (L), in an
anti-clockwise direction. Tighten
securely Fig.3.
4. INSTRUCTIONS FOR
FITTING THE SADDLE.-
Next, take the horizontal tube for the
saddle (23) and attach the saddle (28)
to it, Fig.4, tighten the nuts (46).
VERTICAL ADJUSTMENT.
In order to raise or lower the saddle
post (23), first loosen off the control
knob (19) on the saddle post a little by
turning it in an anticlockwise direction,
pull the control knob back and without
releasing it, move the saddle post up
or down, Fig.4. When it is at the right
height release the knob and it will lock
into a hole on the saddle post. Tighten
it up by turning the control knob (19) in
a clockwise direction.
HORIZONTAL ADJUSTMENT.
To adjust the saddle’s horizontal
position, loosen the control knob (24)
on the saddle’s horizontal bar and
move the saddle, along with the bar,
into the desired position, then tighten
the control knob securely, Fig.4.
5.- FITTING THE BOTTOM
POST COVER.-
Take the main post (59) and insert the
bottom post cover (38) in the direction
of the arrow, Fig.5.
6.- FITTING THE MAIN POST.-
Take the screws (57) out of the main
body (1), bring the main post (59) up
to the boss on the main body, and
connect terminals (61-62).

10
Put bolts (57), along with their
washers (41) (58) back in, Fig.5,
making sure that the handlebar is
straight and then tighten securely.
Loosen the handlebar bracket, line the
handlebar (36) up with the main post
(59), Fig.6.
Pass the hand-grip cables (60)
through the slot on the post, and pull
them out through the top.
Insert the handlebar (36) in the
bracket of the main mast (59). Fix the
cover (31). Set the handlebar in a
comfortable position and tighten the
handle (29) turning clockwise, Fig.6.
7.- FITTING THE ELECTRONIC
MONITOR.-
Remove the screws (55) from the
base of the monitor, connect the
terminals (59) (60) to those on the
monitor (34), Fig.7, then slide the front
of the monitor down onto the plate on
the main post (59), making sure not to
snag any of the wires, fit the screws
(55) and tighten.
Insert the cover (33) Fig.7. Fix it with
the screws (48) (50), Fig.7.
LEVELLING.-
Once the unit has been placed into its
final position, make sure that it sits flat
on the floor and that it is level. This is
achieved by screwing the adjustable
foot (4) up or down, Fig.8.
MOVEMENT & STORAGE.-
The unit is equipped with wheels (7) to
make it easier to move about. The two
wheels at the front of the unit make it
easier to place the unit in any chosen
position, as shown in Fig.9. Store it in
a dry place, preferably not subject to
changes in temperature.
MAINS CONNECTION.-
Insert the jack (m) on the transformer
(71) into the connection hole (k) on the
main body (bottom, rear of the
machine) and then plug the
transformer into a 220 V mains supply,
Fig.10.
Do not hesitate to get touch with the
Technical Assistance Service if you
have any queries by phoning customer
services (see last page in manual)
BH RESERVES THE RIGHT TO
MODIFY THE SPECIFICATIONS OF
ITS PRODUCTS WITHOUT PRIOR
NOTICE

11
Français
IMPORTANTES CONSIGNES
DE SÉCURITÉ.-
PRÉCAUTIONS.
Cette bicyclette a été conçue et
fabriquée de façon à ce qu’elle puisse
offrir une sécurité maximale.
Néanmoins, l’utilisateur est tenu de
prendre certaines précautions au cours
de ses entraînements. Avant de monter
ce vélo, veuillez lire attentivement cette
notice et respecter les normes de
sécurité indiquées ci-après:
1 Les enfants doivent être tenus à
l’écart de cette machine. NE PAS
laisser les enfants sans surveillance
dans la pièce où se trouve la bicyclette.
2 Cet appareil ne peut être utilisé que
par une personne à la fois.
3 En cas de malaises, nausées, douleur
dans la poitrine ou tout autre symptôme
durant l’utilisation de cet appareil,
ARRÊTEZ l’exercice et CONSULTEZ
UN MÉDECIN.
4 Cet appareil doit être utilisé sur une
surface solide et bien nivelée. NE PAS
utiliser le vélo à proximité de l’eau ni en
plein air.
5 Tenir les mains à l’écart des
éléments mobiles de la bicyclette.
6 L’utilisateur de la machine doit
porter des vêtements et des
chaussures appropriés. Nouez bien
vos lacets de chaussures. Ne pas
porter de vêtements amples qui
risqueraient d’être happés par les
pièces mobiles du vélo. Pour utiliser la
machine, chaussez des chaussures
de sport appropriées pour ce faire.
7 Cet appareil ne doit être utilisé qu’aux
fins indiquées dans cette notice. NE pas
utiliser d’accessoires autres que ceux
recommandés par le fabricant.
8 Ne pas poser d’objets coupants aux
abords de la machine.
9 Les personnes handicapées ne
pourront utiliser la machine que si elles
sont accompagnées par une personne
qualifiée pour ce faire ou par un médecin.
10 Avant d’utiliser cet appareil,
l’utilisateur doit faire des échauffements
par l’intermédiaire d’exercices
d’étirement.
11 Ne pas utiliser le vélo s’il fonctionne
incorrectement.
Précaution: Consultez votre médecin
avant d’entreprendre des exercices
sur cette machine. Cette remarque
s’adresse plus particulièrement aux
personnes âgées de + de 35 ans et
aux personnes qui ont des
problèmes de santé. Avant d’utiliser
un quelconque appareil d’exercice,
euillez ire toutes les précautions
d’emploi.
Conservez cette notice.
CONSIGNES GÉNÉRALES
Lire cette notice très attentivement.
Elle contient d’importantes
informations sur le montage, la
sécurité et l’utilisation de la machine.
1 Cet appareil a fait l’objet de tests et
répond à la norme EN957 et convient
à l’usage domestique. Poids maximum
de l’utilisateur: 90kg.
2 Les parents ou personnes à qui des
enfants ont été confi és doivent tenir
compte de leur soif de curiosité qui
peut les conduire à avoir des
conduites risquant de se traduire par
des situations dangereuses. Cet
appareil n’est pas un jouet.

12
3 Il incombe au propriétaire de vérifi er
si tous les utilisateurs de la machine
sont habilités pour le faire et de leur
fournir les informations requises à
propos des précautions à prendre.
1 MONTAGE.-
Pour le montage il est conseillé de se
faire aider par une autre personne.
Sortez l’unité de la boîte d’emballage
et vérifiez qu’il ne manque aucune
pièce Fig.1:
(1) Corps central; (36) Tube guidon;
(5) Tube support avec roulettes; (2)
tube support avec taquets réglables
pour la hauteur; (34) Moniteur; (3), (6)
(38), (33) et (31) Embellisseurs tige;
(28) Selle; (26) Pédale gauche; (18)
Pédale droite; (19) Bouton de réglage
de la hauteur de la selle; (71)
Transformateur; (59) Tube rameur.
Pochette vis contenant: (40) Vis
M8x55; (50) Vis M4x15; (48) Vis
M4x20; (41) Rondelles de M8; (52)
Rondelles de M4; Clé double
hexagonale; Clé combinée tube
tournevis.
2. MONTAGE DES TUBES
SUPPORT.-
Prendre le tube du support arrière (2),
le placer dans le support arrière de la
machine, comme indiqué dans la Fig.2
puis introduire les vis (40), placez les
rondelles (41) et vissez très fort.
Prendre le tube du support avant muni
de roulettes (5) comme indiqué dans
la Fig.2. Ensuite introduire les vis (40),
placez les rondelles courbées (41) et
vissez très fort.
3. MONTAGE DES PÉDALES.-
Suivre attentivement les
instructions de montage des
pédales, car un mauvais montage
peut endommager le filetage de la
pédale ou de la bielle.
Pour prendre la position droite et la
position gauche, l’utilisateur doit être
assis sur la selle et en position de
réalisation de l’exercice.
La pédale droite signalée par la lettre
(R) devra être vissée dans le sens de
rotation des aiguilles d’une montre,
sur la bielle droite signalée par la lettre
(R). Vissez très fort, Fig.3.
La pédale gauche, signalée par la
lettre (L) devra être vissée dans le
sens contraire à celui des aiguilles
d’une montre, sur la bielle gauche
signalée par la lettre (L). Vissez très
foro Fig.3.
4. MONTAGE DE LA SELLE.-
Prenez le tube horizontal de la selle
(23), montez la selle (28), Fig.4,
vissez les écrous (46).
RÉGLAGE VERTICAL.
Pour lever ou pour baisser la tige de la
selle, dévis- sez d’abord légèrement le
pommeau de la tige de la selle (19) en
le tournant dans le sens contraire à
celui des aiguilles d’une montre, tirez
le pommeau et sans le lâcher, bougez
la tige de la selle, Fig.4. Quand la
selle sera à la hauteur requise, lâchez
le pommeau et le tube sera alors
bloqué dans le trou. Ensuite, vissez en
tournant le pommeau (19) dans le
sens des aiguilles d’une montre.
RÉGLAGE HORIZONTAL
Pour régler la selle sur la position
horizontale, dévissez le pommeau du
tube horizontal de la selle (24),
bougez la selle avec le tube sur la
position souhaitée et vissez très fort le
pommeau, Fig.4.

13
5.- MONTAGE CACHE
INFÉRIEUR DU RAMEUR.-
Prendre le tube rameur (59) et
introduire la carcasse du cache
inférieur du rameur (38) dans le sens
de la flèche Fig.5.
6.- MONTAGE TUBE RAMEUR.-
Enlevez les vis (57) du corps central (1),
approchez le tube (59) au tube qui
dépasse du corps central Fig.5,
connectez les cosses (61-62).
Placez les vis (57) et les rondelles
(41) (58) enlevées précédemment en
vérifiant d’abord l’alignement du
guidon, serrez très fort.
Lâchez la bride de fixation du guidon,
placez le guidon (36) près du tube
rameur (59), Fig.6.
Passez les câbles de l’hand-grip (60)
dans la rainure du tube rameur (59) et
tirez-les par la partie supérieure du
tube rameur.
Introduire le guidon (36) dans la bride
du tube rameur. Placer le guidon sur
une position confortable pour
l’utilisateur et serrer le pommeau (29)
dans le sens des augilles d’une
montre, Fig.6.
7.- MISE EN PLACE DU
MONITEUR ÉLECTRONIQUE.-
Dévissez les vis (55) de la partie arrière
du moniteur, connectez les
connecteurs (59) (60) à ceux du
moniteur (34) Fig.7, puis introduire le
moniteur de haut en bas en le faisant
glisser dans la rainure du tube rameur
(59) en veillant à ne pas pincer les
câbles. Posez les vis (55) et vissez-les.
Introduire le cache (33). Fixez-les
avec les vis (48) (50), Fig.7.
NIVELLEMENT.-
Après avoir installé la machine à
l’endroit définitif qui lui est réservé,
vérifiez la bonne assise au sol et le
bon nivellement en vissant plus ou
moins le pied réglable (4), Fig.8.
DÉPLACEMENT &
RANGEMENT.-
Des roulettes sont placées (7) sur la
machine afin de pouvoir la déplacer
facilement. Les deux roulettes placées
en partie avant de l’appareil vous
permettront de la placer facilement à
l’emplacement souhaité, comme
indiqué dans la Fig.9. Cet appareil doit
être rangé dans un endroit sec, à l’abri
des écarts de températures.
BRANCHEMENT AU RÉSEAU.-
Introduire la fiche de branchement (m)
du transformateur (71) dans le point
de connexion (k) du corps central,
(partie arrière inférieur) et connectez
le transformateur de courant au
secteur 220 V, Fig.10.
Pour toute information complémentaire
et en cas de doute sur le bon état de
l’une quelconque partie de la machine,
l’hésitez pas à appeler le Service
d’Assistance Technique (SAT) au
numéro de téléphone d’Assistance
Clientèle qui figure à la dernière page
de cette notice.
BH SE RÉSERVE LE DROIT DE
MODIFIER LES CARACTÉRISTI-
QUES DE SES PRODUITS SANS
PRÉAVIS

14
Deutsch
WICHTIGER
SICHERHEITSHINWEIS.-
VORSICHTSMASSNAHMEN. Dieses
Fahrrad wurde so entwickelt und
konstruiert, dass es maximale
Sicherheit bietet. Trotzdem müssen
bestimmte Sicherheitshinweise bei der
Benutzung von Trainingsgeräten
beachtet werden. Befolgen Sie bitte
nachstehende Vorsichtsmaßnahmen:
1 Halten Sie Kinder von dem Gerät
fern. Lassen Sie sie NICHT
unbeaufsichtigt in dem Raum, in dem
das Fahrrad aufbewahrt wird.
2 Das Gerät darf immer nur von einer
Person gleichzeitig benutzt werden.
3Bei Schwindelgefühl, Übelkeit,
Brustschmerz oder sonstigen
Symptomen, die bei der Benutzung
des Geräts auftreten, BRECHEN sie
die Übung AB. WENDEN SIE SICH
SOFORT AN EINEN ARZT.
4 Stellen Sie das Gerät auf eine fest
und ebene Fläche. Benutzen Sie das
Gerät nicht in der Nähe von Wasser
oder im Freien.
5 Berühren Sie die in Bewegung
befindlichen Teile nicht mit den Händen.
6 Tragen Sie bitte geeignete Kleidung
und Schuhe. Achten Sie darauf, dass
die Schnürsenkel fest gebunden sind
Weite Kleidung kann sich im Fahrrad
verklemmen. Benutzen Sie Joggingoder
Aerobic-Schuhe.
7 Benutzen Sie dieses Gerät nur zu
den in diesem Handbuch aufgeführten
Zwecke. Verwenden Sie nur
Zubehörteile, die vom Hersteller des
Geräts empfohlen werden.
8 Achten Sie darauf, dass sich in der
Nähe des Gerätes keine scharfen
Gegenstände befinden.
9 Behinderte Personen dürfen das
Gerät nur mit Unterstützung durch
qualifiziertes oder medizinisches
Personal benutzen.
10 Bevor Sie das Gerät benutzen,
führen Sie zum Aufwärmen
Streckübungen durch.
11 Benutzen Sie das Gerät nicht,
wenn es nicht einwandfrei funktioniert.
Achtung: Bevor Sie das Gerät
benutzen, konsultieren Sie bitte
Ihren Arzt. Dieser Hinweis ist
besonders wichtig für Personen,
die älter als 35 sind oder
gesundheitliche Probleme haben.
Bevor ie irgendein Trainingsgerät
benutzen, lesen Sie bitte stets die
gesamten Anleitungen.
Bewahren Sie diese Anleitungen
gut auf.
ALLGEMEINE HINWEISE.-
Lesen Sie diese Anleitungen
aufmerksam. Sie finden hier wichtige
Hinweise zur Montage, Sicherheit und
Benutzung des Geräts.
1 Dieses Gerät wurde getestet und
erfüllt die Anforderungen der Norm
EN957. für häuslich Anwendung.
Maximales Benutzergewicht 90kg. Die
Bremswirkung ist unabhängig von der
Geschwindigkeit.
2 Eltern bzw. Aufsichtspflichtige von
Kindern sollten deren natürliche
Neugier berücksichtigen, die u.U.
gefährliche Situationen und
Verhaltensweisen mit sich bringen
kann. Dieses Gerät darf unter keinen
Umständen als Spielzeug verwendet
werden.

15
3 Der Eigentümer muss sich
vergewissern, dass alle Benutzer des
Geräts die notwendigen Sicher-
heitsvorkehrungen kennen und in
geeigneter Weise beachten.
1. MONTAGEHINWEISE.-
Nehmen Sie das Gerät aus der
Verpackung und überprüfen Sie, ob
alle Teile vorhanden sind Fig.1:
Es wird empfohlen, dass bei der
Montage eine zweite Person
behilflich ist.
(1) Hauptrahmen; (36) Lenkerstange;
(5) Ständerrohr mit Rädern; (2)
Ständerrohr mit Stellschrauben für die
Höhenverstellung; (34) Monitor; (3), (6),
(38), (33) und (31) Verkleidung
Querstange; (28) Sattel; (26) linkes
Pedal; (18) rechtes Pedal; (19)
Höhenregler Sattel (71) Transformator;
(59) Ruderrohr.
Tüte mit Schrauben: (40) Schraube
M8x55; (50) Schraube M4x15; (48)
Schraube M4x20; (52) Flache
Unterlegscheiben M4; (41) Flache
Unterlegscheiben M8; Doppelmaul
Sechskantschlüssel; Kombi-
Schraubschlüssel.
2. MONTAGE DER
RAHMENROHRE.-
Setzen Sie das Rohr des hinteren
Ständers (2) in den hinteren Ständer
des Geräts Fig.2. Setzen Sie die
Schrauben (40), Unterlegscheiben
(41) ein und ziehen Sie sie gut fest.
Nehmen Sie das Rohr des vorderen
Ständers mit Rädern (5), positionieren
Sie die beiden roten Punkte (R) Fig.2
und setzen Sie die Schrauben (40),
Unterlegscheiben (41) ein und ziehen
Sie sie gut fest.
3. MONTAGE DER PEDALE.-
Beachten Sie bitte bei der Montage
der Pedale die Hinweise genau.
Eine fehlerhafte Montage kann das
Gewinde des Pedals oder der
Kurbelstange beschädigen.
Die Positionen rechts und links gelten
aus der Sicht des in Trainingsposition
auf dem Gerät befindlichen Benutzers.
Das rechte Pedal (R) wird im
Uhrzeigersinn auf die echte
Kurbelstange mit der Markierung (R)
gedreht. Ziehen Sie es gut fest Fig.3.
Das linke Pedal (L) wird gegen den
Uhrzeigersinn auf die linke
Kurbelstange mit der Markierung (L)
gedreht. Ziehen Sie es fest an Fig.3.
4. HINWEISE ZUR MONTAGE
DES SATTELS.-
Nehmen Sie dann die Querstange des
Sattels (23) und montieren Sie den
Sattel (28) Fig.4. Ziehen Sie die
Muttern (46) an.
VERTIKALEINSTELLUNG
Um die Sattelstange nach oben oder
unten zu bewegen, lockern Sie
zunächst den Knauf (19) etwas, indem
Sie ihn gegen den Uhrzeigersinn
drehen. Ziehen Sie dann an dem
Knauf und bewegen Sie die
Sattelstange Fig.4, ohne dabei den
Knauf loszulassen. Wenn die
gewünschte Höhe erreicht ist, lösen
Sie den Knauf und die Stange rastet in
der Öffnung ein. Drehen Sie dann den
Knauf (19) im Uhrzeigersinn fest.

16
HORIZONTALEINSTELLUNG
Um die horizontale Position des
Sattels einzuste llen, muss der Knauf
der Querstange des Sattels (24)
losgedreht, der Sattel mit der Stange
auf die geeignete Position gebracht
und der Knauf dann wieder
festgedreht werden Fig.4.
5.- MONTAGE DER UNTEREN
ZIERABDECKUNG DES
RUDERS.-
Führen Sie das Ruderrohr (59) in
Pfeilrichtung in das untere
Ziergehäuse (38) ein Fig.5.
6.- MONTAGE RUDERROHR.-
Nehmen Sie die Schrauben (57) aus
dem Hauptrahmen (1), positionieren
Sie die Stange (59) an das aus dem
Hauptrahmen tretende Rohrstück
Fig.5 und verbinden Sie die Klemmen
(61-62).
Setzen Sie die Schrauben (57) mit
den Unterlegscheiben (41) (58) ein,
die Sie zuvor aus dem Hauptrahmen
entnommen haben. Vergewissern Sie
sich, dass die Lenker korrekt
ausgerichtet sind und ziehen Sie dann
die Schrauben fest.
Lösen Sie den Befestigungsflansch
des Lenkers, positionieren Sie den
Lenker (36) am Ruderrohr (59) Fig.6.
Führen Sie die Handgrip-Kabel (60)
durch den Schlitz des Ruderrohrs
(59). Ziehen Sie das Kabel am oberen
Ende des Ruderrohrs heraus.
Setzen Sie den Lenker (36) in den
Flansch der Ruderstange Fig.6.
Bringen Sie ihn in die gewünschte
Position und ziehen Sie den Knauf
(29) fest.
7.- ANBRINGEN ES
ELEKTRONISCHEN MONITORS.-
Lösen Sie die Schrauben (55) auf der
Rückseite des Monitors, schließen Sie
die klemmen (59) (60) an die des
Monitors (34) Fig.7 und setzen Sie
dann den Monitor von oben nach
unten ein, indem Sie ihn über das
Blech des Ruderrohrs (59) rutschen
lassen. Achten Sie dabei darauf, die
Kabel nicht einzuklemmen.
Schieben Sie die Blenden (33).
Schrauben Sie sie mit den Schrauben
(48) (50) fest Fig.7.
NIVELLIEREN
Wenn sich das Gerät an seinem
endgültigen Aufstellungsort befi ndet,
prüfen Sie, ob es einen stabilen Stand
auf dem Boden hat und korrekt
nivelliert ist. Die Nivellierung kann
durch Drehen des einstellbaren Fußes
(4) erfolgen Fig.8.
TRANSPORT UND
AUFBEWAHREN
Das Gerät verfügt über Räder (7), die
seinen Transport erleichtern. Die
beiden Räder befi nden sich am
vorderen Teil des Geräts. Mit ihrer
Hilfe kann das Gerät einfacher an den
gewünschten Aufstellort gebracht
werden Fig.9.
Bewahren Sie das Gerät an einem
trockenen Ort mit möglichst geringen
Temperaturschwankungen auf.
NETZANSCHLUSS.-
Stecken Sie den Steckverbindung (m)
des Transformators (71) in den
Anschluss (k) am Hauptrahmen (unten
auf der Rückseite). Schließen Sie den
Transformator dann an das 220 V-
Netz Fig.10.

17
Sollten über den Zustand einer
Komponente Zweifel bestehen, setzen
Sie sich bitte mit dem (TKD)
Technischen Kundendienst in
Verbindung, indem Sie das
Servicetelefon anrufen (siehe letzte
Seite des Handbuchs).
BH BEHÄLT SICH DAS RECHT ZU
ÄNDERUNGEN SEINER
PRODUKTSPEZIFIZIERUNGEN
OHNE VORHERIGE ANKÜNDIGUNG
VOR

18
Português
AVISO IMPORTANTE DE
SEGURANÇA.-
PRECAUÇÕES.
Esta bicicleta foi desenhada e construída
de modo a proporcionar a máxima
segurança. No entanto, devem aplicar-se
certas precauções ao utilizar aparelhos
de exercício. Além disso, cumpra as
seguintes precauções de segurança:
1 Mantenha as crianças afastadas
deste aparelho em todo momento.
NÃO as deixe sozinhas, sem es-
tarem vigiadas no quarto onde guarda
a bicicleta.
2 Só pode utilizar o aparelho uma
pessoa de cada vez.
3 Se sofrer enjoos, náuseas, dor no
peito ou qualquer outrosintoma
durante a utilização deste aparelho,
PARE o exercício. DIRIJASE A UM
MÉDICO IMEDIATAMENTE.
4 Utilize o aparelho sobre uma
superfície sólida e nivelada. NÃO
utilize a bicicleta perto da água nem
ao ar livre.
5 Mantenha as mãos afastadas das
partes em movimento.
6 Utilize peças de roupa e calçado
adequado. Ate os atacadores
correctamente. Não use peças de
roupa folgadas que poderiam fi car
presas na bicicleta. Utilize sempre
calçado para correr ou para aerobic
quando utilizar esta máquina.
7 Só deverá utilizar este aparelho
para os fins descritos neste manual.
NÃO utilize acessórios que não sejam
recomendados pelo fabricante.
8 Não coloque objectos cortantes á
volta da máquina.
9 As pessoas com alguma
incapacidade não deverão utilizar a
máquina sem a assistência de uma
pessoa qualificado ou de um médico.
10 Antes de utilizar este aparelho,
realize um aquecimento com
exercícios de estiramento.
11 Não utilize a bicicleta se esta não
estiver a funcionar correctamente.
Precaução: Antes de começar a
utilizar a bicicleta, consulte com o
seu médico. Esta advertência é
especialmente importante para
pessoas com uma idade superior a
35 anos ou com problemas de
saúde. Leia todas as instruções
antes de utilizar qualquer aparelho
de exercício.
Guarde estas instruções.
INDICAÇÕES GERAIS.-
Leia atentamente as instruções deste
manual. Este lhe dará indicações
importantes sobre a montagem,
segurança e uso da máquina.
1 Este aparelho foi testado e cumpre
com a norma EN957, adecuado para
uso doméstico. Peso máximo do
utilizador: 90kg. A travagem é
independente da velocidade.
2 Os pais e outras pessoas
responsáveis por crianças, deverão
ter em conta ua natureza curiosa, que
poderá levá-las a situações e
comportamentos que podem er
perigosos. Este aparelho nunca
deverá utilizar-se como um brinquedo.
3 É responsabilidade do proprietário
assegurarse que todos os usuários da
máquina estejam adequadamente
informados sobre todas as
precauções necessárias.

19
1. INSTRUÇÕES DE
MONTAGEM.-
Recomenda-mos a ajuda de uma
segunda pessoa para a montagem.
Retire a unidade da caixa e comprove
se estão todas as peças Fig.1: (1)
Corpo central; (36) Tubo guiador; (5)
Tubo cavalete com rodas; (2) Tubo
cavalete com pés reguláveis da altura;
(34) Monitor; (31), (33), (38), (3) e (6)
Decoradores tige; (28) Selim; (26)
Pedal esquerdo; (18) Pedal direito; (19)
Comando regulador altura do selim;
(59) Tubo de remo; (71)
Transformador.
Saco de parafusos que contém: (40)
parafuso M8x55; (48) parafuso
M4x20; (50) parafuso M4x15; (52)
Anêis planos M4; (41) Anêis planos
M4; Chave duas bocas hexagonal;
Chave combinada com tubo chave de
fendas.
2. COLOCAÇÃO DOS TUBOS
CAVALETE.-
Pegue no tubo cavalete traseiro (2) e
coloque-o no cavalete traseiro da
máquina, como mostra a Fig.2.
Introduza os parafusos (40), coloque
os anéis (41) e aperte com força.
Pegue no tubo cavalete dianteiro com
rodas (5) e tendo o cuidado de colocar
os dois pontos vermelhos (R), como
mostra a Fig.2, introduza os parafusos
(40), coloque os anéis (41) e aperte
com força.
3. MONTAGEM DOS PEDAIS.-
Siga atentamente as instruções de
montagem dos pedais; uma
colocação incorrecta poderia
danificar a rosca do pedal ou da biela.
As posições de direita e esquerda
deverão ser escolhidas estando o
usuário montado no selim, na posição
de exercício.
O pedal direito marcado com a letra
(R) deverá enroscar-se no sentido dos
ponteiros do relógio, na biela direita
marcada com a letra (R). Aperte com
força, Fig.3.
O pedal esquerdo, marcado com a
letra (L), deverá enroscar-se no sentido
contrário ao dos ponteiros do relógio,
na biela esquerda marcada com a letra
(L). Aperte com força Fig.3.
4. INSTRUÇÕES DE
MONTAGEM DO SELIM.-
A seguir, pegue no tubo horizontal do
selim (23) e monte o selim (28), Fig.4,
apertando as porcas (46).
REGULAÇÃO VERTICAL.
Para levantar ou descer a tige do
selim, primeiro deverá desapertar um
pouco o botão mola da tige do selim
(19), rodando-o no sentido contrário
ao dos ponteiros do relógio. Puxe o
botão mola e sem soltá-lo mova a tige
do selim, Fig.4. Quando estiver à
altura adequada, solte o botão mola e
o tubo ficará bloqueado no buraco.
Depois deverá apertá-lo rodando o
botão mola (19) no sentido dos
ponteiros do relógio.
REGULAÇÃO HORIZONTAL.
Para regular o selim na sua posição
horizontal, desaperte o botão mola do
tubo horizontal do selim (24), mova o
selim com o tubo para a posição
adequada e aperte com força o botão
mola, Fig.4.

20
5.- MONTAGEM TAMPA INFERIOR
EMBELEZADORA DE REMO.-
Pegue no tubo de remo (59) e
introduza a carcaça embelezadora
inferior de remo (38) em direcção à
seta Fig.5.
6.- MONTAGEM TUBO REMO.-
Tire os parafusos (57), do corpo
central (1). Aproxime o tubo de remo
(59), à saliência do corpo central Fig.5
e ligue os terminais (61-62).
Ponha os parafusos (57) com os anéis
(41) (58) Fig.5, tirados anteriormente
e comprovando antes se o guiador
está alinhado, aperte com força.
Solte o grampo de fixação do guiador,
coloque o guiador (36) junto do tubo
do remo (59) Fig.6 .
Passe os cabos do hand-grip (60)
pela ranhura do tubo remo e retire-os
pela parte superior do tubo remo.
Introduza o guiador (36) na brida do
tubo remo (59) Fig.6. Posicione o
guiador numa posição cómoda e
aperte o manípulo (29) na direcção
dos ponteiros do relógio Fig.6.
7.- COLOCAÇÃO DO MONITOR
ELECTRÓNICO.-
Solte os parafusos (55) da parte traseira
do monitor, ligue os terminais (59) (60)
com os do monitor (34) Fig.7. Depois
introduza o monitor de cima para baixo
deslizando-o pela chapa do tubo remo
(59), tendo cuidado para não enganchar
os cabos.
Coloque os parafusos (55) e aperte.
Introduza a tampa embelezadora (33)
aperte-as com os parafusos (55)
Fig.7.
NIVELAMENTO.-
Depois de ter colocado a unidade no
seu lugar definitivo, comprove se a
colocação no chão e o nivelamento
são os correctos. Poderá conseguílo
enroscando mais ou menos o pé
regulável (4), Fig.8.
DESLOCAÇÃO E
ARMAZENAMENTO.-
A unidade vem equipada com rodas
(7) que tornam mais simples o seu
movimento. As duas rodas existentes
na parte da frente da sua unida- de,
facilitar-lhe-ão a manobra da sua
unidade até ao local escolhido, como
mostra a Fig.9. Deverá guardar a sua
máquina num lugar seco, com as
menores variações de temperatura
possíveis.
LIGAÇÃO À REDE.-
Introduza a cavilha de engate (m) do
transformador (71) no ponto de
conexão (k), do corpo central, (parte
traseira inferior) e ligue o
transformador da corrente à rede de
220 V, Fig.10.
Para qualquier consulta, não hesite em
contactar com o S.A.T - Serviço de
Assistência Técnica - , telefonando
para o serviço de apoio ao cliente (ver
página final do presente manual).
BH RESERVA O DIREITO DE
PODER MODIFICAR AS
ESPECIFICAÇÕES DOS SEUS
PRODUTOS SEM PRÉVIO AVISO.
