Bicker Elektronik DC2412-UPS User manual

DC2412-UPS
DC2412-UPS-LD
UPSIC-1205
UPSIC-2403
Deutsch English
Benutzerhandbuch
User’s Manual

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
2
Deutsch

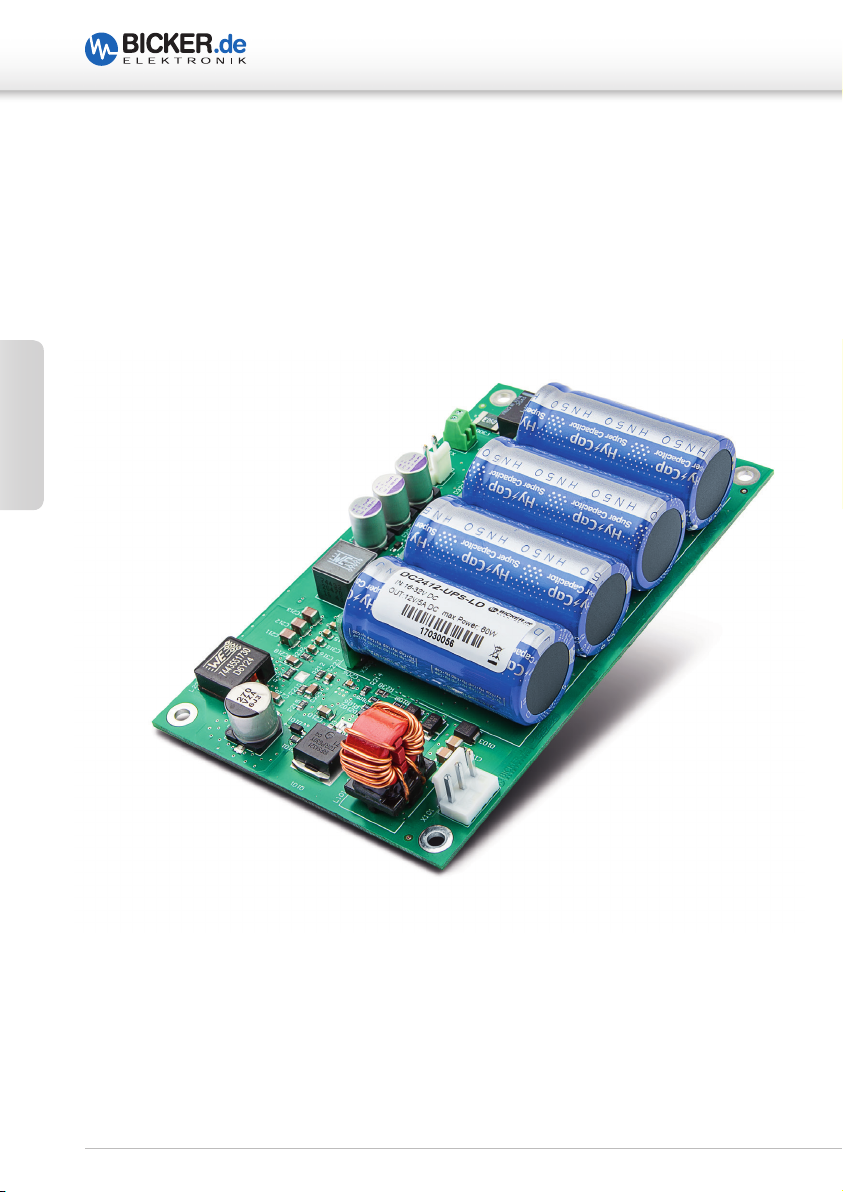

DC2412-UPS |DC2412-UPS-LD
UPSIC-1205 |UPSIC-2403

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
3
Deutsch
1 Bestimmungsgemäße Verwendung ........................................ 4
2 Technische Zeichnung und Steckerbelegung........................ 4
3 Technische Daten......................................................................... 5
4 Einbau ............................................................................................ 5
5 Inbetriebnahme ........................................................................... 5
5.1 DC2412-UPS-LD.......................................................................................... 5
5.2 DC2412-UPS.................................................................................................. 6
5.3 UPSIC-1205/UPSIC-2403........................................................................ 6
6 Schutz gegen Überspannung („Load Dump“-Funktion) ..... 6
7 Ladezeit der Superkondensatoren........................................... 7
8 Verhalten bei Überlast / Kurzschluss ....................................... 7
9 Verhalten bei Überschreiten der maximalen Pufferzeit ...... 8
10 Software UPS Control Center ..................................................10
11 Sicherheitshinweise...................................................................11
12 Wartung.......................................................................................11
13 Entsorgung..................................................................................11

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
4
Deutsch
1 Bestimmungsgemäße Verwendung
Herzlichen Glückwunsch zu Ihrem neuen Qualitätsprodukt!
Dieses Handbuch soll Sie mit den Komponenten und Eigenschaften vertraut machen.
Wir haben alle Sorgfalt walten lassen, um in diesem Handbuch vollständige und genaue
Informationen über unser Produkt zu liefern. Für möglicherweise vorhandene Fehler
kann jedoch keine Haftung übernommen werden. Hinweise auf vorhandene Fehler,
Verbesserungsvorschläge und Kritik nehmen wir dankbar entgegen.
Die bestimmungsgemäße Verwendung der DC/DC-Wandler DC2412-UPS und DC2412-
UPS-LD besteht in der Gleichspannungswandlung von 24 VDC auf 12 VDC sowie
Überbrückung von kurzen Spannungsausfällen. Die bestimmungsgemäße Verwendung
der USV-Systeme UPSIC-1205 und UPSIC-2403 besteht aus der Überbrückung von kurzen
Spannungsausfällen. Als Speichermedium dienen hierbei jeweils Superkondensatoren
(auch Ultrakondensatoren oder EDLC genannt).
2 Technische Zeichnung und Steckerbelegung
0V
Ø 3.5x4
RELAY
LED
CN
J301
D302 D301 D201
VOUT
0V V+ DC2412-UPS / UPSIC-1205 / UPSIC-2403: N.C.
DC2412-UPS-LD: IGN
DC2412-UPS(-LD) / UPSIC-1205: +12 VDCOUT
UPSIC-2403: +24 VDCOUT
1
1
INPUT
OUTPUT
5
130
135
TOP SIDE
5
79.5
74.5
ROT: Caps unter 90 %
Ladezustand
ROT: Power fail Backup Betrieb
GRÜN: DC-Wandler
in Betrieb
(DC2412-UPS/-LD)
Relaiskontakt für Power Fail
Power Fail ^
= 0 Ω
0.5 A @ 125 VAC
1 A @ 24 VDC

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
5
Deutsch
0V
Ø 3.5x4
RELAY
LED
CN
J301
D302 D301 D201
VOUT
0V V+ DC2412-UPS / UPSIC-1205 / UPSIC-2403: N.C.
DC2412-UPS-LD: IGN
DC2412-UPS(-LD) / UPSIC-1205: +12 VDCOUT
UPSIC-2403: +24 VDCOUT
1
1
INPUT
OUTPUT
5
130
135
TOP SIDE
5
79.5
74.5

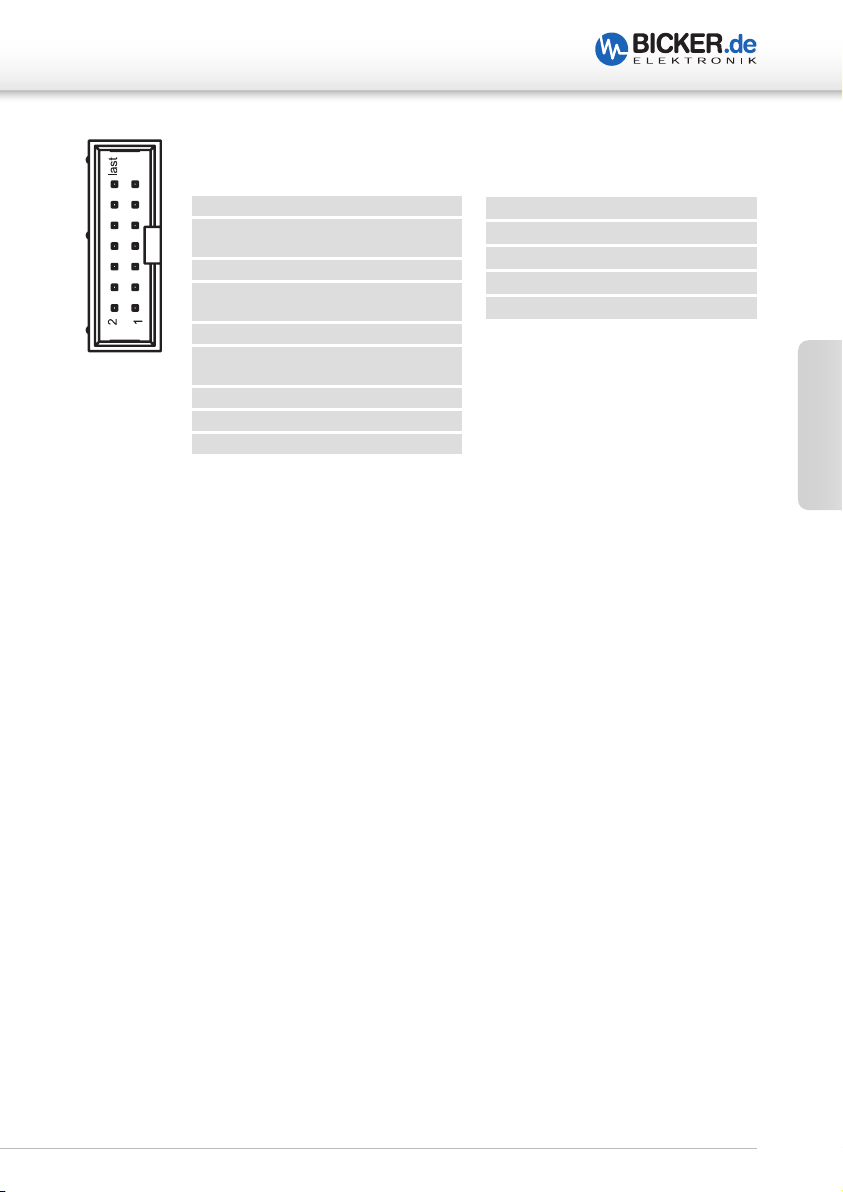

Steckerbelegung Connector J301
RS232
01 DCD signal
02 DSR signal (Low = Cap >90%;
High = Cap <90%)
03 NC
04 RTS signal (Supply voltage,
max. 12V)
05 NC
06 CTS signal (Low = Power Fail;
High = Power OK)
07 NC
08 OD (Output Disable)
09 GND
I2C
10 SMB alert
11 GND
12 XSDA I²C
13 +12V
14 XSCL I²C
3 Technische Daten
Lesen Sie vor der Verwendung der Geräte unbedingt das Datenblatt!
Liegt dieses nicht vor, so kann es im Internet unter www.bicker.de gelesen oder herun-
tergeladen werden. Hier finden Sie wichtige Informationen wie Eingangsspannung,
Ausgangsleistung und Umgebungstemperatur. Der Wandler darf nicht außerhalb der
spezifizierten Werte betrieben werden!
4 Einbau
Die Geräte sind Einbauteile, welches in einem Metallgehäuse verwendet werden sollte.
Das Endgerät muss die aktuellen EMV-Normen einhalten.
Stellen Sie beim Einbau die ausreichende Belüftung des Wandlers sicher. Es muss eine
freie Luftzirkulation möglich sein.
Die Leitungen müssen fest angeschlossen sein und dürfen über keine scharfen Kanten
geführt werden. Achten Sie beim Anschluss auf richtige Polaritäten!
5 Inbetriebnahme
5.1 DC2412-UPS-LD
Um das Gerät einzuschalten, muss die Ignition-Leitung mit der Eingangsleitung verbun-
den werden. Nach einer Verzögerung von ca. 2 sec läuft das Gerät an, der Ausgang liefert
12 V und die Superkondensatoren werden geladen. Nach dem Entfernen des IGN-Signals
schaltet der DC/DC-Wandler nach ca. 5s ab, um den Stromverbrauch zu minimieren.

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
6
Deutsch
5.2 DC2412-UPS
Nach Anlegen der Versorgungsspannung läuft das Gerät an, der Ausgang liefert 12 VDC
und die Supercaps werden geladen.
5.3 UPSIC-1205 / UPSIC-2403
Nach Anlegen der Versorgungsspannung (UPSIC-1205 Vin> 11.5 V, UPSIC-2403 Vin> 22.5 V)
wird diese, verringert durch einen stromabhängigen Spannungsabfall, an den Ausgang
weitergeleitet (Vout = Vin - 0.3 V bei Maximalstrom).
Das Gerät lädt die Superkondensatoren und überwacht die Spannungsschwellen am
Eingang (USV-Funktion).
Achtung beim Einsatz der UPSIC-1205/UPSIC-2403!
Bedenken Sie den Spannungsabfall der Zuleitung. Der maximale Ladestrom kann bei
zu langen Leitungen zu hohen Spannungsabfällen führen. Ist der Spannungsabfall zu
hoch, kann es zu einer Unterschreitung des Schwellwertes kommen und ein unbeab-
sichtiger Power Fail ausgelöst werden. Stellen Sie sicher, dass auch bei maximaler Last
die Spannung direkt am Eingan des Gerätes die 11.5 V bzw 22.5 V nicht unterschreitet.
Achtung beim Einsatz von allen hier beschriebenen Geräten!
Auch beim Entfernen des Ignition-Signals oder Trennen der Versorgung läuft das Gerät
bis zum Entladen der Superkondensatoren eigenständig weiter und liefert Spannung
am Ausgang. Ein Kurzschluss direkt am Ausgang des Geräts kann zur Schädigung oder
Zerstörung führen. Erst ab einer bestimmten Impedanz (L > 50 nH, R > 50 mΩ) kann ein
Schutz gewährleistet werden. Auch nach dem Trennen der Versorgung ist Leistung am
Ausgang vorhanden.
6 Schutz gegen Überspannung* („Load Dump“-Funktion)
Überspannungsspitzen (Vin > 32 VDC…<123 V) können für eine Dauer bis 400 ms
vom Gerät abgefangen werden.
Dauert eine Überspannung länger als 400 ms, wird der Eingang getrennt und die
Backup-Funktion beginnt. Ein Power Fail wird ausgelöst.
Nach dem Abschalten durch Überspannung muss der Eingang getrennt oder
unterbrochen werden, damit das Gerät erneut startet (engl.: Latch)
Dies erfolgt durch Trennung und wieder Anschließen der Versorgungsspannung.
* DC2412-UPS-LD

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
7
Deutsch
7 Ladezeit der Superkondensatoren
Der Hauptanteil des Stromes wird auf den Ausgang übertragen, ein Teil wird zum Laden
der Superkondensatoren verwendet. Bei niedrigen Lasten steht entsprechend mehr
Ladestrom zur Verfügung und die Ladezeit ist kürzer.
Ladezeit ohne Last <60 s
Ladezeit bei Volllast ca. 2 ½ Minuten
8 Verhalten bei Überlast / Kurzschluss
Das Gerät ist gegen Verpolung, Überspannung* und Überlast abgesichert. Im Falle
einer Überlast, schaltet das Gerät ab und läuft automatisch weiter, sobald sich der
Ausgangsstrom wieder im spezifizierten Bereich befindet bzw. die Überlast nicht mehr
anliegt.
* DC2412-UPS-LD

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
8
Deutsch

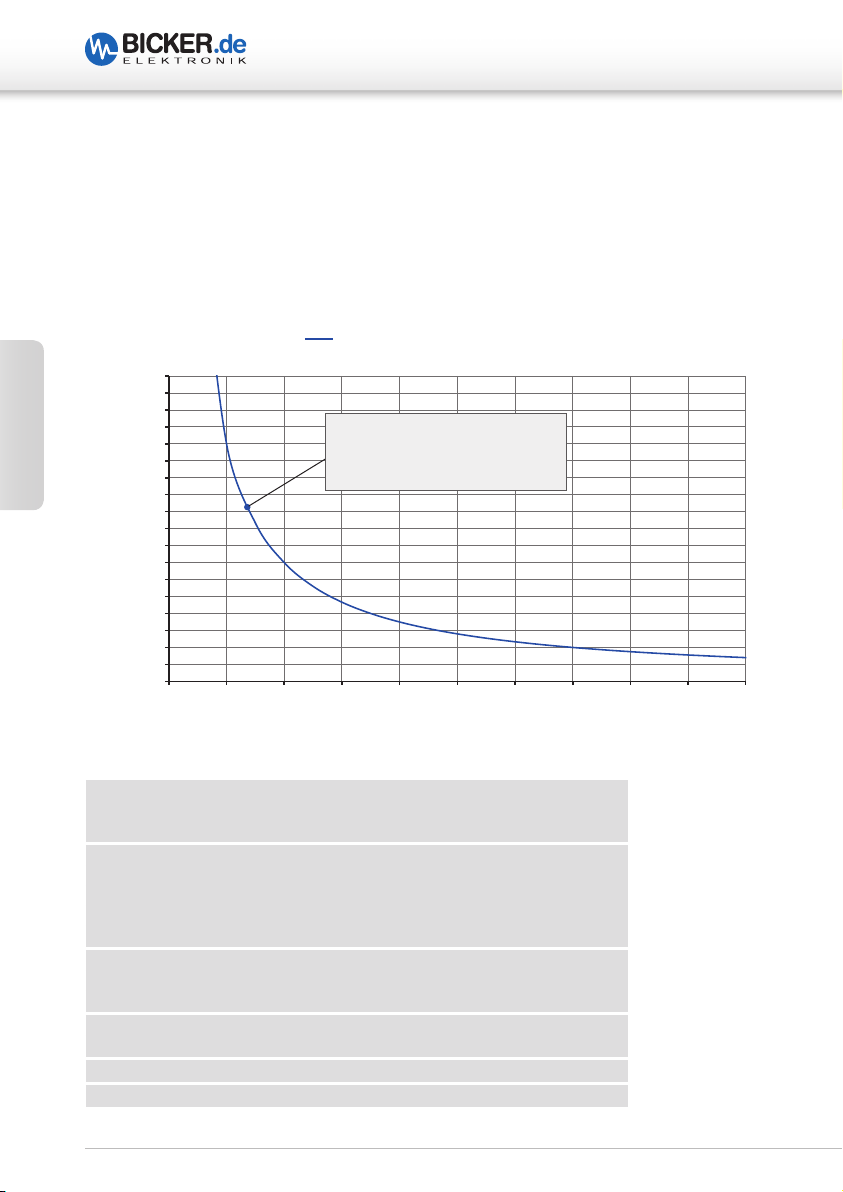

9 Verhalten bei Überschreiten der maximalen Pufferzeit
Die Pufferzeiten sollten nicht überschritten werden. Das System sollte innerhalb
der Pufferzeit runtergefahren sein. Falls es zu einer Überschreitung der Pufferzeit
kommt, werden die Supercaps tiefentladen und in Abhängigkeit vom Strom bricht die
Ausgangsspannung zusammen.

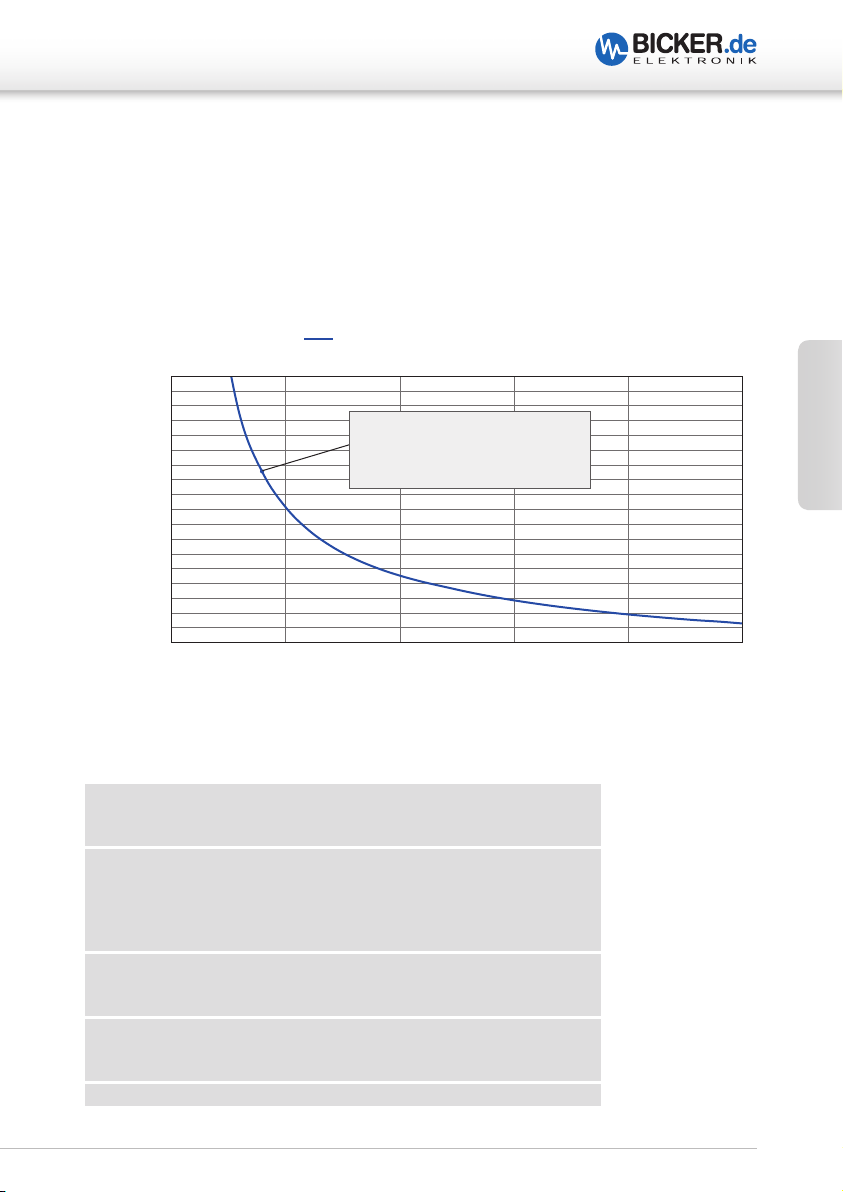

0 sec.
10 sec.
20 sec.
30 sec.
40 sec.
50 sec.
60 sec.
70 sec.
80 sec.
90 sec.
100 sec.
110 sec.
120 sec.
130 sec.
140 sec.
150 sec.
160 sec.
170 sec.
180 sec.
0.0 A0.5 A1.0 A1.5 A2.0 A2.5 A3.0 A3.5 A4.0 A4.5
A5
.0
A
Backup time
Output current
Board IMB-154 L0.36
SN: 59M0X2003883
CPU: Braswell N3150; 4x 1.60GHz
RAM 2 x 4GB / DDR3 SO-DIMM
1600MHz FB
Type: CIR-S3SUSKA 1604G
SN: CIR 154630106
CIR 154630106
ROM 1x mSATA 32GB
Type: CIE MSM300M JB032GS
SN: CIE164905767
OS Microsoft Windows 10 Enterprise Evaluation Version 1511
Build 10586.589 (2016/09/16)
Test Software BurnInTest V7.1 Pro
Test results 100% load: 1min. 43sec. = 103sec
Parameters of the test system for the backup curve
Application example with
mITX Board IMB-154
(see parameters below)
DC2412-UPS / DC2412-UPS-LD / UPSIC-1205
Standby@NoLoad >30 min, @ nom. Cap. & 25 °C

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
9
Deutsch
0 sec.
10 sec.
20 sec.
30 sec.
40 sec.
50 sec.
60 sec.
70 sec.
80 sec.
90 sec.
100 sec.
110 sec.
120 sec.
130 sec.
140 sec.
150 sec.
160 sec.
170 sec.
180 sec.
0.0 A 0.5 A 1.0 A1.5 A2.0
A2
.5
A
Backup time (sec)
Output current
Application example with
mITX Board IMB-154
(see parameters below)
UPSIC-2403
Standby@NoLoad >30 min, @ nom.)Cap. & 25 °C
Board IMB-154 L0.36
SN: 59M0X2003883
CPU: Braswell N3150; 4x 1.60GHz
RAM 2 x 4GB / DDR3 SO-DIMM
1600MHz FB
Type: CIR-S3SUSKA 1604G
SN: CIR 154630106
CIR 154630106
ROM 1x mSATA 32GB
Type: CIE MSM300M JB032GS
SN: CIE164905767
OS Microsoft Windows 10 Enterprise Evaluation
Version 1511
Build 10586.589 (2016/09/16)
Test Software BurnInTest V7.1 Pro
Parameters of the test system for the backup curve (was not tested with 24 V type)

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
10
Deutsch
10 Software UPS Control Center
Die Software steht auf unserer Hompage www.bicker.de direkt beim Produkt zum
kostenlosen Download zur Verfügung.
Die Software kann unter folgenden Systemen betrieben werden:
Ab Windows® 7 Home / Professional / Enterprise / Embedded 32bit und 64bit
Ab .Net Framework 4.5
Serial Com-Port
Shutdown at Power fail after: Wenn aktiviert, wird das Betriebssystem nach der ein-
gestellten Zeit „Heruntergefahren“. Die Zeit kann durch Klick auf Pfeil nach unten in
30-Sekunden-Schritten ausgewählt werden oder der Benutzer gibt die Zeit manuell im
Format Stunde:Minuten:Sekunden ein.
Save open documents: Wenn aktiviert, werden geöffnete Dokumente gesichert, falls
das Programm den Tastaturbefehl „Str+S“ unterstützt.
Closing open programs without user action: Nur auswählbar, wenn einer der bei-
den oberen Felder aktiviert ist. Wenn aktiviert, werden geöffnete Programme, die sich
beim Herunterfahren nicht selbst schließen, hart beendet.
Shutdown
Einstellungen

DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
11
Deutsch
Execute file at shutdown: Wenn aktiviert, wird das ausgewählte Programm oder
Skript / Batch ausgeführt bevor das Betriebssystem heruntergefahren wird. Die interne
Programmierroutine von »UPS Control Center« stellt sicher, dass das Programm oder
Skript/Batch zu Ende ausgeführt wird, bevor das System herunterfährt. Über die
Schaltfläche „Choose file“ können Sie das auszuführende Programm oder Skript/Batch
auswählen.
11 Sicherheitshinweise
Vorsicht, Lebensgefahr! Bei den hier beschriebenen Geräten handelt
es sich um open-frame-Produkte (offene Bauweise). Das Berühren der
Komponenten kann einen elektrischen Schlag oder Verbrennungen
verursachen! Am Gehäuse ist folgender Sicherheitshinweis anzubringen:
„Vor Öffnen des Gehäuses Netzstecker ziehen!“ Der Wandler darf nicht
geändert, zerlegt oder umgebaut werden! Jede andere Verwendung als
hier beschrieben führt zu Beschädigungen des Wandlers und kann zu
Gefahren wie Kurzschluss, Brand etc. führen! Bei direktem Kurzschluss der
Supercaps können Ströme fließen, die zu hoher Hitzeentwicklung führen!
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden
übernehmen wir keine Haftung! Bei Sach- oder Personenschäden,
die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung.
Es erlischt jeder Garantieanspruch!
12 Wartung
Die Geräte enthalten keine zu wartenden Teile. Im Fehlerfall sind die Stromquelle
auszuschalten und die Kabel zu entfernen. Vor jedem Eingriff ist das Entladen der
Superkondensatoren abzuwarten (max. 40 min).
13 Entsorgung
Elektrische und elektronische Geräte dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Vorschriften.

12
English
DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
DC2412-UPS |DC2412-UPS-LD
UPSIC-1205 |UPSIC-2403

13
English
DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
1 Intended use...............................................................................14
2 Technical drawing and pin assignment ................................14
3 Technical data.............................................................................15
4 Installation ..................................................................................15
5 Commissioning...........................................................................15
5.1 DC2412-UPS-LD....................................................................................... 15
5.2 DC2412-UPS............................................................................................... 16
5.3 UPSIC-1205 / UPSIC-2403.................................................................. 16
6 Overvoltage protection („Load Dump“ funktion)...............16
7 Charging time super caps .......................................................17
8 Behaviour during overload / short circuit.............................17
9 Behaviour during exceed of maximum buffer time ...........18
10 Software UPS Control Center ..................................................20
11 Safety instructions.....................................................................21
12 Maintenance ...............................................................................21
13 Disposal........................................................................................21

14
English
DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
1 Intended use
Congratulations for choosing a quality product!
This manual explains the components and properties. All information contained in this
manual has been revised thoroughly to ensure accuracy and completeness. Yet Bicker
Electronic accepts no liability for any omissions or faults. We will appreciate any notifica-
tions regarding faults, suggestions for improvements and criticism.
The intended use of the DC/DC converter DC2412-UPS and DC2412-UPS-LD is the con-
version from 24 VDC to 12 VDC and bridging of short power failures. As a storage medi-
um super caps are used (also known as ultra-capacitor or EDLC). The intended use of the
UPS systems UPSIC-1205 and UPSIC-2403 ist to bridge short power failures. The storage
media are alsways supercapacitors (also known as ultra capacitors or EDLC)
2 Technical drawing and pin assignment
0V
Ø 3.5x4
RELAY
LED
CN
J301
D302 D301 D201
VOUT
0V V+ DC2412-UPS / UPSIC-1205 / UPSIC-2403: N.C.
DC2412-UPS-LD: IGN
DC2412-UPS(-LD) / UPSIC-1205: +12 VDCOUT
UPSIC-2403: +24 VDCOUT
1
1
INPUT
OUTPUT
5
130
135
TOP SIDE
5
79.5
74.5
RED: Caps below 90 %
charge level
RED: Power fail
Backup mode
GREEN: DC/DC con-
verter operates
(DC2412-UP and
DC2412-UPS-LD only)
Relais contact for Power Fail
Power Fail ^
= 0 Ω
0.5 A @ 125 VAC
1 A @ 24 VDC

15
English
DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
3 Technical data
Before using the devices, be sure to read the corresponding data sheet!
If it is unavailable, you can read or download it in the internet on www.bicker.de. Here
you will find important information such as input voltage, output rating and operating
temperature. The DC/DC converter may not be operated outside of these technical data!
4 Installation
The devices are built-in units and may be used inside a metal housing (e.g. electrical
cabinet). The end device must comply with the current EMC standards. During installation
ensure that the converter module is adequately ventilated. Free circulation of air has to
be possible.
The cables must be fixed and can not be routed over sharp edges. Please ensure correct
polarities when connecting!
5 Commissioning
5.1 DC2412-UPS-LD
To switch on the device, the Ignition line has to be connected with the input cable. After a
delay of approx. 2 sec the device starts up, the output supplies 12 V and the super caps are
charged. After removing the IGN signal, the DC/DC converter switches off after approx. 5s
to minimize power consumption.
0V
Ø 3.5x4
RELAY
LED
CN
J301
D302 D301 D201
VOUT
0V V+ DC2412-UPS / UPSIC-1205 / UPSIC-2403: N.C.
DC2412-UPS-LD: IGN
DC2412-UPS(-LD) / UPSIC-1205: +12 VDCOUT
UPSIC-2403: +24 VDCOUT
1
1
INPUT
OUTPUT
5
130
135
TOP SIDE
5
79.5
74.5
Pin assignment Connector J301
RS232
01 DCD signal
02 DSR signal (Low = Cap >90%;
High = Cap <90%)
03 NC
04 RTS signal (Supply voltage,
max. 12V)
05 NC
06 CTS signal (Low = Power Fail;
High = Power OK)
07 NC
08 OD (Output Disable)
09 GND
I2C
10 SMB alert
11 GND
12 XSDA I²C
13 +12V
14 XSCL I²C

16
English
DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
5.2 DC2412-UPS
After connecting the supply voltage the device starts up, the output supplies 12 V and
the super caps are charged.
5.3 UPSIC-1205/UPSIC-2403
After connecting the supply voltage (UPSIC-1205 Vin> 11.5 V, UPSIC-2403 Vin> 22.5 V),
it is transfered to the output, reduced by a current-dependent voltage drop
(Vout = Vin - 0.3 V at maximum current). The device charges the supercapacitors and moni-
tors the voltage thresholds at the input (UPS function).
Attention while using the UPSIC-1205 / UPSIC-2403!
Consider the voltage drop of the cable. The maximum charge current can lead to high
voltage drops if the cables are too long. If the voltage drop is too high, the threshold can
be undercut and an unintentional Power Fail can be triggered. Ensure that even at maxi-
mum load the voltage at the input of the device does not fall below the 11.5 V or 22.5 V.
Attention when using the devices described in this manual!
Even when removing the Ignition signal or disconnecting the supply, the device con-
tinues to run independently until the super caps are discharged and supplies voltage
at the output. A short circuit directly at the output of the device can lead to damage
or destruction. Only after a certain impedance (L> 50 nH, R> 50 mΩ) protection can be
ensured. Power is also present at the output after disconnection.
6 Overvoltage protection* („Load Dump“ function)
Overvoltage peaks (Vin > 32 VDC…<123 V) can be intercepted by the device
for up to 400 ms.
If an overvoltage takes longer than 400 ms, the input is disconnected and the Backup
function starts. Power Fail is activated.
After switching off by overvoltage, the input must be disconnected or interrupt to
restart the device (Latch).
This is done by disconnecting and reconnecting the supply voltage.
* DC2412-UPS-LD

17
English
DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
7 Charging time super caps
The main part of the current is transferred to the output, a part is used to charge the
super caps. At low loads there is correspondingly more charging current available and
the charging time is shorter.
Charging time without load <60 s
Charging time at full load app. 2 ½ minutes
8 Behaviour during overload / short circuit
The device is protected against polarity reversal, overvoltage* and overload. In case of
an overload, the device switches off and recovers automatically as soon as the output
current is within the specified range or the overload no longer exists.
* Only DC2412-UPS-LD

18
English
DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
9 Behaviour during exceed of maximum buffer time
The buffer times should not be exceeded. The system should be shut down within the
buffer time. If buffer time exceeds, the super caps are deep-discharged and the output
voltage collapses as a function of the current.
0 sec.
10 sec.
20 sec.
30 sec.
40 sec.
50 sec.
60 sec.
70 sec.
80 sec.
90 sec.
100 sec.
110 sec.
120 sec.
130 sec.
140 sec.
150 sec.
160 sec.
170 sec.
180 sec.
0.0 A0.5 A1.0 A1.5 A2.0 A2.5 A3.0 A3.5 A4.0 A4.5
A5
.0
A
Backup time
Output current
Board IMB-154 L0.36
SN: 59M0X2003883
CPU: Braswell N3150; 4x 1.60GHz
RAM 2 x 4GB / DDR3 SO-DIMM
1600MHz FB
Type: CIR-S3SUSKA 1604G
SN: CIR 154630106
CIR 154630106
ROM 1x mSATA 32GB
Type: CIE MSM300M JB032GS
SN: CIE164905767
OS Microsoft Windows 10 Enterprise Evaluation Version 1511
Build 10586.589 (2016/09/16)
Test Software BurnInTest V7.1 Pro
Test results 100% load: 1min. 43sec. = 103sec
Parameters of the test system for the backup curve
Application example with
mITX Board IMB-154
(see parameters below)
DC2412-UPS / DC2412-UPS-LD / UPSIC-1205
Standby@NoLoad >30 min, @ nom. Cap. & 25 °C

19
English
DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
0 sec.
10 sec.
20 sec.
30 sec.
40 sec.
50 sec.
60 sec.
70 sec.
80 sec.
90 sec.
100 sec.
110 sec.
120 sec.
130 sec.
140 sec.
150 sec.
160 sec.
170 sec.
180 sec.
0.0 A 0.5 A 1.0 A1.5 A2.0
A2
.5
A
Backup time (sec)
Output current
Application example with
mITX Board IMB-154
(see parameters below)
UPSIC-2403
Standby@NoLoad >30 min, @ nom.)Cap. & 25 °C
Board IMB-154 L0.36
SN: 59M0X2003883
CPU: Braswell N3150; 4x 1.60GHz
RAM 2 x 4GB / DDR3 SO-DIMM
1600MHz FB
Type: CIR-S3SUSKA 1604G
SN: CIR 154630106
CIR 154630106
ROM 1x mSATA 32GB
Type: CIE MSM300M JB032GS
SN: CIE164905767
OS Microsoft Windows 10 Enterprise Evaluation
Version 1511
Build 10586.589 (2016/09/16)
Test Software BurnInTest V7.1 Pro
Parameters of the test system for the backup curve (was not tested with 24 V type)

20
English
DC2412-UPS |DC2412-UPS-LD |UPSIC-1205 |UPSIC-2403
10 Software UPS Control Center
The UPS software is available for free download directly on the product page at
www.bicker.de.
The software runs under the following systems:
Windows® 7 Home / Professional / Enterprise / Embedded 32bit und 64bit or higher
.Net Framework 4.5 or higher
Serial Com-Port
Shutdown at ‚Power fail‘ after: When enabled, the operating system shuts down
after the set period of time. By clicking on the pull-down arrow the preset time can be
selected in 30-second increments or set manually in the format hours:minutes:seconds
by the user.
Save open documents: When enabled, open documents are saved if the program
supports the keyboard command „Str + S“.
Closing open programs without user action: Choosable, if one of the checkboxes
above is activated. In case of activated, running programs will be closed (may cause data
loss) if they don‘t close automatically during shutdown.
Shutdown
Settings
