BIK B-Questa BPR-8500 User manual

2
FUNCTION AND NAME
6
11
11
5
5
2
2
4
CAUTION FOR SAFETY
FUNCTION AND NAME
CONNECTION
PC SOFTWARE
PC SOFTWARE WINDOW
PC SOFTWARE
OPERATION INSTRUCTION
ANY TROUBLES ?
SPECIFICATIONS
CONTENTS
WARNING This shows: Using this product with disregarding cautions might call for death or injury.
This shows: Using this product with disregarding cautions might call for people to be
harmed and goods to be damaged.
CAUTION
CAUTION FOR SAFETY
WARNING
● Making use of this product under the circumstances that a smoke, an abnormal smell, an irregular sound coming out, it may cause
a fire and an electric shock. In this case, switch off the product, and take AC plug out of the outlet right away. Bring it to the shop for
repair.
● In case water or foreign substances get into product, switch off right away, and take AC plug out of outlet, and consult with the repair shop,
otherwise, it may cause a fire or an electric shock.
● Re-assembling this product is strictly prohibited, otherwise, it may cause a fire or an electric shock.
● Do not take the cover out, otherwise, it may cause an electric shock. Inspection, repair should be done in the repair shop.
● This product can no way be used in the bathroom, otherwise, it may cause a fire, or an electric shock.
● Pay attention for water not to go into or get wet. Or it may cause a fire or an electric shock.
● This product can be used only with AC220V - AC240V, otherwise it may cause a fire or receive an electric shock.
● This product is not designed for built-in installation: Do not place the product in an enclosed place such as a bookcase or a rack.
● Be careful for AC plug, or outlet not to get dust or to get wet, or it may cause a fire.
● When this product is not used for a longer period, power supply plug should be taken out of outlet.
● In case the thunder is generated near-by, take power supply plug out of outlet right away, or it may cause a fire or an electric shock.
● If this product needs to be moved, switch off first, and then take power supply plug out, or it may damage cord, and may cause
a fire or an electric shock.
● Do not put this product near cooking counter or damp supply outlet, or it may cause a fire or an electric shock.
CAUTION
● Do not put this product on unstable desk, it may cause damage or injury when dropped.
● Do not leave this product for a longer period such as in the cars where all windows are shut, or place where direct sunshine hits,
or it may damage each part of this product, and may cause a fire.
FUNCTION
●48kHz sampling rate，32-bit floating point DSP arithmetic process，24-bit AD/DA convert.
●2 independent MIC processor, 5 MIC input can be connected, with independent gain control, noise gate,
optional types LPF and HPF, 15 band PEQ (parameter can be adjusted and saved), optional 8 class feedback killer.
●MIC effect with master volume control, limiter, ECHO with 5 band PEQ( can be low/high cut), effect can be chosen，
stereo and mono, dual effect can be chosen，delay, repeat, pre delay and liveliness parameter can be adjusted
separately; REVERB with 5 band PEQ (can be low/high cut), decay, predelay, liveliness adjust, and direct sound
effect processor.
●Music channel with master volume control, limiter, noise gate, optional types low/high cut，15 band PEQ(parameter
can be adjusted and saved), key shift. 3 stereo music input, BGM and VOD, AUX with single input volume control，automatic
and manual switching mode can be chosen, 1 optical input and 1 coaxial.
●5.1 channel output:：L/R output, center output, surround output, Sub woofer output.
●Output with independent volume control, mute, delay, balance, compressor (parameter can be adjusted)，10 band PEQ
(Can be Low/high cut).
●Center output with independent volume control, mute, delay, compressor (parameter can be adjusted)，10 band PEQ
(Can be low/high cut).
●Surround output with independent volume control, mute, delay, compressor (parameter can be adjusted)，10 band PEQ
(Can be low/high cut).
●Sub woofer output with independent volume control, mute, delay, compressor (parameter can be adjusted)，10 band PEQ,
optional types low cut, high cut, delay.
●Output channel with dance music and sing setting function, auto and manual mode can be chosen. In the mode of
automatic mode, when opening the MIC, it enter singing mode; when closing the MIC, it enter dance music mode.
●2 MIC process channel can connect with different style MIC, such as Wireless MIC, Wire MIC, console MIC.
different curves with different modifies, let the MIC tone be the perfect.
This "Caution for safety" shows various kinds of pictures in order to be used safely and correctly and to prevent from
damaging other people, and their property. Please read with full understanding, and carefulness.

3
1
2
3
5
7
8
9
4
●Beautiful and visual PC software window, All the functions operate on the PC software.
The software with lock function, the panel with USB port, remote distance control port on the rear panel,
make the system more safety and convenient.
FRONT PANEL
Power Switch.
USB port.
USB connect the computer with the PC software to
control the device.
WiFi port.
WiFi connect the computer with the PC software to
control the device.
Effect / Mic / Music Master Volume.
Adjustment of Effect and Mic, Music volume.
Menu Select Button.
①Press the Menu button to adjust.
②Turning “MASTER/EDIT” to select the item, and
push “MASTER/EDIT” knob to decide.
③Turn the “MASTER/EDIT” to change set up value,
and push the “MASTER/EDIT” knob to decide.
※Function details: Please see page 22.
MASTER / EDIT Setting Knob.
Turn the Knob to change the set data for PITCH or FBE.
First push and second turn the Knob, when you want to
change the set data for MUSIC,MIC,MAIN/SUR,REVERB,
CEN/SUB,ECHO or MENU.
IR Receiver.
LCD Display.
Shows all the operation menu.
Mic Input Jack.
MIC A, B B2 can be connected with 2 different microphone
input, process separately.
Rear Panel
Power Cord Socket.
Power input AC 220~240V, 50Hz.
RS232 port.
Connect with VOD.
Record output.
Connect with record device, music and microphone
synchronous
recording.
Audio output.
L/R balanced output (MAIN-R and MAIN-L,
SUBWOOFER, CENTER, SUR-R, SUR-L), connect
with Power amplifier system.
1
2
3
5
6
4
56 4
3
1
Audio Input.
Audio input can switch to VOD, AUX, BGM, Optical,
Coaxial Manually, switch among VOD and AUX, BGM
on Automatical choice.
Mic input.
A1, B1 is MIC A and B parallel input channel, can
connect with 2 different microphone input.
74
2
51
2
983
6
6

MUTE INPUT FBX
b 0 #
M1 M3 M2
M4 M6 M5
M7 M9 M8
MUSIC+
MUSIC-
MIC+
MIC-
EFF+
EFF-
4

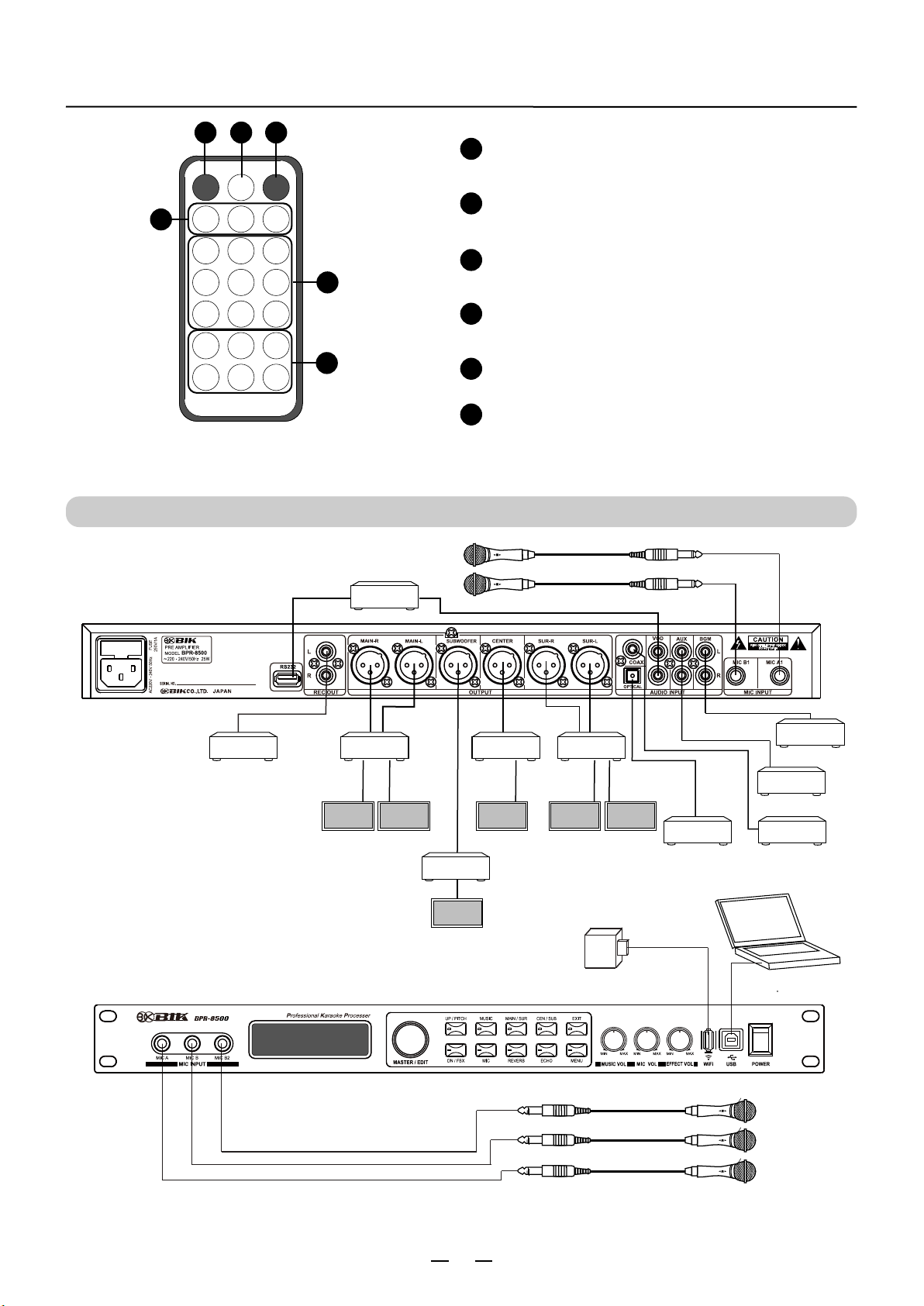

Remote Control
Microphone
Recorder
AUX Player
VOD Player
Digital Output Player
(Optical)
Computer
USB Cable
CONNECTION
Input Changing Button.
VOD, AUX, BGM, COAX, Optical to be changed in order.
MIC FBX Control Button.
Key Control Button.
For adjusting musical tone, up or down.
♭: To make it down
♯: To make it up
0: Make it to Original.
User Preset Mode Switch Button.
U01-U09 is user preset mode, you can recall any mode
to use.
Volume Control Button.
Adjust Music, Effect and Mic volume.
4
5
3
2
6
5
1
4
Microphone
BGM Player
2 3
Mute Button.
Sound dies by pressing it,
and go back to original by re-pressing it.
1
6
WiFi Adaptor
Power
Amplifier
Power
Amplifier
Surround SpeakerCenter SpeakerMain Speaker
Power
Amplifier
Sub Woofer
Power
Amplifier
Digital Output Player
(Coaxial)

5
1
23
5
4
1
2
3
4
USB or WiFi sellection
Sellect connection mode “USB or WiFi”.
Sellected mode turn to green.
Connect button
One key type link, green means connected,
gray means disconnected.
Master volumes
Adjust Music, Mic, and Effect volume.
Menu
Set the channel parameter selected,
and system parameter.
Setting screen
Set the channel parameter selected.
PC SOFTWARE WINDOW
Connect computer and the pre amplifier with USB cable,
turn on pre amplifier, the computer will find a new hardware
automatically.
PC SOFTWARE
Please download “BPR-8500 PC SOFTWARE” from BIK home page.
1. How to connect USB cable?
※URL: http://www.bik-audio.com/product/bpr-8500/
Connect the WiFi Adaptor and the pre amplifier, turn on pre amplifier,
the computer set WiFi connection to DSP_AUDIO_******.
2. How to connect WiFi Adaptor?
5
Computer
USB Cable

6
PC SOFTWARE OPERATION INSTRUCTION
MUSIC MENU
1MUSIC INPUT
Audio input can be chosen from VOD, AUX, BGM,
OPTICAL, COAXIAL, and VOD, BGM, or AUX
input can be automatically switched.
INPUT GAIN
Adjust Gain of VOD and AUX, BGM,SPDIF.
(RANGE:-12~0dB, Step:1dB)
MUSIC EQ
Adjust Music EQ.
(BAND:1~15, FREQUENCY:20～20000Hz)
(TYPE:PEQ/LS/HS/Bypass, GAIN:-24dB～+24dB)
(RANGE:0.5～100, LSEQ/HSEQ:RANGE:0.5～2)
MUSIC LEVEL
Adjust Music Level.(RANGE:0~100%)
2
3
4
5
MIC MENU
NOISE GATE
Adjust Noise Gate.(OFF,-99~ -59dB)
MUSIC PITCH
Adjustmusictonecontrol.(b1〜b7，0，#1〜#7)
ENHANCE GAIN
AdjustEnhanceGain.(GAIN:0〜16)
MUSIC HIGHPASS
AdjustHPfilterfrequencyandstyle.
(FREQUENCY:20~20kHz)
(FLAT/BL12/BW12/BL18/BW18/BL24/BW24/LR24)
MUSIC LOWPASS
AdjustLPfilterfrequencyandstyle.
(FREQUENCY:20~20kHz)
(FLAT/BL12/BW12/BL18/BW18/BL24/BW24/LR24)
6
7
8
9
1MIC FBX LEVEL
8classfeedbackkillerselection.Themoresettingvalue
higher,themorefeedbackcontrolhigher.
(0:OFF,)
MIC NOISE GATE
AdjustMicnoisegate.Signallowerthansettinglevel
graduallydeclines.
(OFF,-80dB~-40dB)
MIC EXCITER
The more setting value higher, the more
“EXCITER” effect bigger.
MIC1/2 EQ LINK
(OFF, ON:Link)
2
3
5
6
MIC A/B VOLUME
Adjust Mic A/B volume. (RANGE:0 ~ 100)
MIC HIGHPASS
Adjust HP filter frequency and style.
(FREQUENCY:20~20kHz)
(FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
MIC LOWPASS
AdjustLPfilterfrequencyandstyle.
(FREQUENCY:20~20kHz)
(FLAT/BL12/BW12/BL18/BW18/BL24/BW24/LR24)
MIC EQ
Adjust MIC EQ. (BAND:1~15, FREQUENCY:20～20000Hz)
(TYPE:PEQ/LS/HS/Bypass, GAIN:-24dB～+24dB)
(RANGE:0.5～100, LSEQ/HSEQ:RANGE:0.5～2)
7
48

7
REVERB MENU
1REV LEVEL
Adjust reverb level and polarity.
(RANGE:0 ~ 100, “+” or “-”)
REV TYPE
Set Reverb type. (HALL/ROOM/PLATE)
REV DECAY
Adjust decay time. The more setting value higher,
the longer time noises decline take.
(RANGE:500〜5000ms)
REV PREDELAY
Adjust predelay time. (RANGE:0〜100ms)
REV DIRECT
Adjust direct level and polarity. (RANGE:0 ~ 100, “+” or “-”)
2
3
4
5
REV LIVELINESS
AdjustReverbliveliness.(RANGE:20〜99)
REV HIGHPASS
Adjustreverbhighpassfilterfrequency.
(FREQUENCY:20〜1000Hz)
REV LOWPASS
Adjustreverblowpassfilterfrequency.
(FREQUENCY:4000〜16000Hz)
REV EQ
AdjustReverbEQ.
(BAND:1~5/FREQUENCY:20~20kHz/TYPE:PEQ,LS,HS)
(GAIN:-24dB~+24dB/BANDWIDTH:0.4~99.9)
6
7
8
9
ECHO MENU
1ECHO DIRECT
Adjustdirectlevelandpolarity.
(RANGE:0~100,“+”or“-”)
ECHO TYPE
SettheEchotype.(MONO/STEREO/DUAL)
ECHO DELAY
AdjustEchodelaytime.(RANGE:1〜500ms)
ECHO REPEAT
AdjustEchorepeat.(RANGE:0〜80%)
ECHO LEVEL
AdjustEchoLevelandpolarity.
(RANGE:0〜100,“+”or“-”)
2
3
4
ECHO PREDELAY
AdjustEchopredelaytime.(RANGE:0〜100ms)
ECHO HIGHPASS
AdjustEchohighpassfilterfrequency.
(FREQUENCY:20〜1000Hz)
ECHO LOWPASS
AdjustEcholowpassfilterfrequency.
(FREQUENCY:4000〜16000Hz)
ECHO EQ
AdjustEchoEQ.
(BAND:1~5/FREQUENCY:20~20kHz/TYPE:PEQ,LS,HS
GAIN:-24dB~+24dB/BANDWIDTH:0.4~99.9)
ECHO LIVELINESS
AdjustEchoLiveliness.(RANGE:20~99)
5
6
7
8
9
10

8

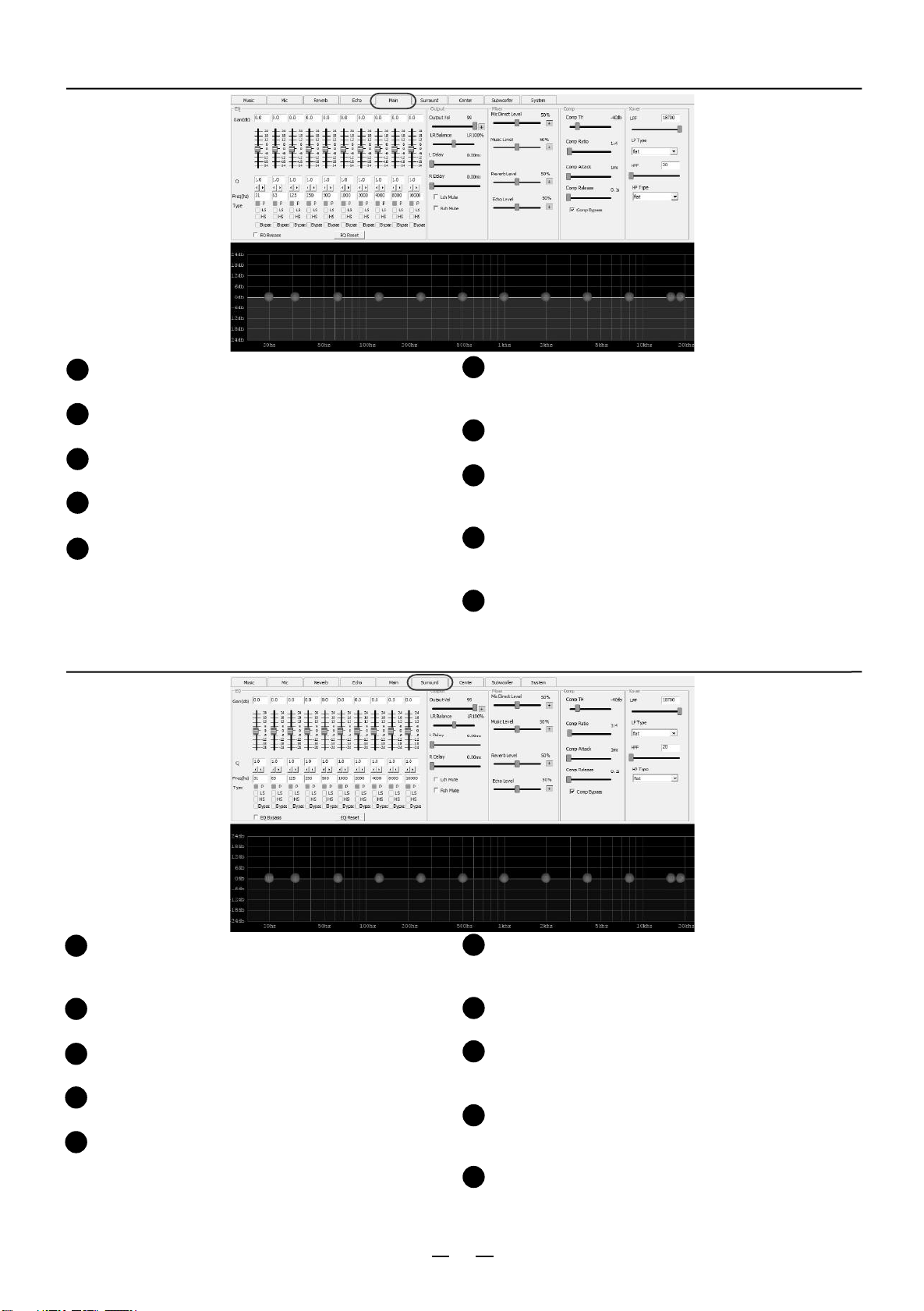

MAIN MENU
1MAIN VOL
Adjust volume and polarity. (RANGE:0 ~ 99, “+” or “-”)
MAIN VOL BALANCE
Adjust L/R volume balance. (RANGE:L/R0～100%)
MAIN DELAY
Adjust delay time. (L DELAY/ R DELAY, 0 ~ 50ms)
MAIN MUTE
Control mute or unmute of output. (L MUTE/ R MUTE)
MAIN MIXER
Adjust Mic, Music, Reverb, Echo volume and polarity.
(RANGE:0 ~ 100%, “+” or “-”)
2
3
4
MAIN COMP SET
Adjust Threshold and Ratio, Attack, Release.
(-50dB ~ 0dB /1:2 ~ 1:100 / 1 ~ 90ms / 0.1 ~ 2.5s)
MAIN COMP
(OFF, ON:Check)
MAIN HIGHPASS
Adjust highpass filter frequency.
(FREQUENCY:20 ~ 20kHz)
MAIN LOWPASS
Adjust reverb lowpass filter frequency.
(FREQUENCY:20 ~ 20kHz)
MAIN EQ
Adjust main output EQ.
(BAND:1~10 / FREQUENCY:20 ~ 20kHz / TYPE:PEQ, LS, HS)
(GAIN:-24dB ~ +24dB / BANDWIDTH: 0.4 ~ 99.9 )
6
7
8
9
SURROUND MENU
1SURROUND VOL
Adjustvolumeandpolarity.
(RANGE:0~99,“+”or“-”)
SUR VOL BALANCE
Adjust L/R volume balance. (RANGE:L/R0～100%)
SURROUND DELAY
Adjustdelaytime.(LDELAY/RDELAY,0~50ms)
SURROUND MUTE
Controlmuteorunmuteofoutput.(LMUTE/RMUTE)
SURROUND MIXER
AdjustMic,Music,Reverb,Echovolumeandpolarity.
(RANGE:0~100%,“+”or“-”)
2
3
4
SURROUND COMP SET
AdjustThresholdandRatio,Attack,Release.
(-50dB~0dB/1:2~1:100/1~90ms/0.1~2.5s)
SURROUND COMP
(OFF, ON:Check)
SURROUND HIGHPASS
Adjusthighpassfilterfrequency.
(FREQUENCY:20 ~ 20kHz)
SURROUND LOWPASS
Adjustreverblowpassfilterfrequency.
(FREQUENCY:20 ~ 20kHz)
SURROUND EQ
AdjustsurroundoutputEQ.
(BAND:1~10/FREQUENCY:20~20kHz/TYPE:PEQ,LS,HS)
(GAIN:-24dB~+24dB/BANDWIDTH:0.4~99.9)
6
7
8
9
5
10
5
10

9
CENTER MENU
1CENTER VOL
Adjust volume and polarity.
(RANGE:0 ~ 99, “+” or “-”)
CENTER DELAY
Adjust delay time. (RANGE:0 ~ 50ms)
CENTER MUTE
Control mute or unmute of output.
CENTER MIXER
Adjust Mic, Music, Reverb, Echo volume and polarity.
(RANGE : 0 ~ 100, “+” or “-”)
2
3
4
CENTER COMP
Adjust Threshold and Ratio, Attack, Release.
(-50dB ~ 0dB /1:2 ~ 1:100 / 1 ~ 90ms / 0.1 ~ 2.5s)
CENTER HIGHPASS
Adjust highpass filter frequency.
(FREQUENCY:20 ~ 20kHz)
CENTER LOWPASS
Adjust reverb lowpass filter frequency.
(FREQUENCY:20 ~ 20kHz)
CENTER EQ
Adjust surround output EQ.
(BAND:1~7 / FREQUENCY:20~20kHz), TYPE:PEQ,LS,HS)
(GAIN:-24dB ~ +24dB / BANDWIDTH: 0.4~99.9 )
5
6
7
8
SUBWOOFER MENU
1SUBWOOFER VOL
Adjust volume and polarity.
(RANGE:0 ~ 99, “+” or “-”)
SUBWOOFER DELAY
Adjust delay time. (RANGE:0 ~ 50ms)
SUBWOOFER MUTE
Control mute or unmute of output.
SUBWOOFER MIXER
Adjust Mic, Music, Reverb, Echo volume and polarity.
(RANGE:0 ~ 100%, “+” or “-”)
2
3
4
SUBWOOFER COMP
Adjust Threshold and Ratio, Attack, Release.
(-50dB ~ 0dB /1:2 ~ 1:100 / 1 ~ 90ms / 0.1 ~ 2.5s)
SUBWOOFER HIGHPASS
Adjust highpass filter frequency.
(FREQUENCY:20 ~ 20kHz)
SUBWOOFER LOWPASS
Adjust reverb lowpass filter frequency.
(FREQUENCY:20 ~ 20kHz)
SUBWOOFER EQ
Adjust surround output EQ.
(BAND:1~5 / FREQUENCY:20~20kHz / TYPE:PEQ,LS,HS)
(GAIN:-24dB ~ +24dB / BANDWIDTH: 0.4~99.9 )
5
6
7
8

10
SYSTEM MENU
1VOLUME CONFIG
Adjust Max volume of Music and Mic, Effect.
(RANGE:20〜99)
RECORD MIXER
Adjust REC volume and Level of Music, Mic Direct,
and Effectandpolarity.
(REC volume:0~99,“+”or“-”/ Level : 0~100%,“+”or“-”)
DANCE MODE
Adjust Mic Threshold, and Mic Time, Dance volume,
Sing volume.
(Dance volume : 0~99)(Sing volume : 0~99)
When microphone signal shows down than
setting value, subwoofer changes to “Dance Mode..”
(Mic Threshold : -60dB~0dB)
When microphone signal shows higher than
setting value, subwoofer changes to “Karaoke Mode.”
(Dance Mic Time : 1~30s)
2
3
Memory Function
Preserving setting up information from U1 to U10,
your preferable choice can always be called.
4

11
20Hz - 20kHz
0.03% (max)
100 dB (min)
75 dB (min)
500 mV
20 kΩ
40 mV
2.2 kΩ
6.0V
6.0V
6.0V
6.0V
6.0 V
15 steps
8 steps
Frequency Response
Total harmonic Distortion
S/N Ratio
Cross Talk
Music Input (L / R)
Sensitivity
Input impedance
Microphone input
(MIC A / A1, MIC B / B1 / B2)
Sensitivity
Input impedance
Output
MAIN OUT (L/R)
CENTER OUT
SUB-WOOFER OUT
AUX OUT (L/R)
REC OUT (L/R)
Key Control
Feedback killer (FBX)
220V 〜240V/50Hz
25 W
482 X44 X 151 mm
2.8 kg
1
1
1
Power supply, Others
Power Voltage
Power consumption
Dimensions (W X H X D)
Weight
Accesories
Owner's manual
Remote Controller
Power Cable
● Design and specifications subject to change
without notice.
SPECIFICATIONS
(mm)
● The power amplifier switch is not ON.
● No batteries are in the unit.
● Batteries ran down.
● Echo volume is minimum.
No echo.
Remote control not in
operation.
●Adjust the Echo volume.
● Turn ON the power amplifier.
● Check batteries.
● Change batteries to new ones.
Any troubles? please check the followings. Your careless mistakes may cause troubles.
Consult with your dealers in case any troubles can not be solved after checking the followings.
No power is applied to the unit.
● The power cord is not connected.
● Connect the power cord to AC outlet.
Power on, but no sound.
No sound at beginning of the
music when switched on.
● Music volume control or Mic. volume control
may be set to minimum position.
● Music signal choice is incorrect.
● The output cords is not connected correctly.
● The power amplifier switch is not ON.
● Output level of audio component is set to
minimum.
● Microphone switch is "OFF" position.
● The microphone cord broken.
● Microphone plug is not connected.
No microphone sound but
playback the music sound.
● Set it to "ON".
● Repair or replace it.
● Connect it correctly.
● Adjust it to suitable position.
● Adjust for proper sound position.
● Choose correct music signal input.
● Connect the output cord correctly.
● Turn ON the power amplifier.
Trouble Cause Remedy
Any troubles?
151
44
482

12
● 在使用时 、 如果有冒烟、异味、异音等异常现象发生 、 为避免发生火灾 、 触 电现象等 、 请立即切断本机电源 、 然后拔下AC电源插头。
确认没有再冒烟后 、 到贩卖店进行修理。
● 在使用时如有水或异物等混入机体内 、 首先切断机体电源 、 然后拔下电源插头。请尽快与 经销商 联系 、 进行修理。
● 在未进行维修的状态下使用 、 会引起火灾 、 触 电现象等问题。
● 请勿分解、改装本机器、会引起火灾、 触 电、故障等现象。绝对不可以打开本机器的外壳、会引起 触 电 事故 。内部的检查、
修理等请委托
经销商 。
● 请勿在浴室内使用 、 会引起火灾、 触 电等现象。
● 请防止机器进水或使机器 受潮 、 会引起火灾、 触 电等现象。
● 电源插头不要插入电压（AC220V - AC240V）以外的电源上。有造成火灾、触电的危险。
● 请不要用带有灰尘 、 或带有湿气的插头和插座 、 会引起火灾等现象。
21
21
注意
15
15
16
12
12
14
● 旅行等长时间不使用时 、 为了安全请务必拔下 插头 。
● 如近距离内有雷电现象时 、 请拔下电源插头，由于雷电原因，会引起火灾、 触 电、故障等现象。
● 移动时首先 关闭电源开关 、 然后务必拔下电源插头。
● 请勿放置在灶台、加湿器及有油烟、雾气的地方。会引起火灾、 触 电等现象。
● 请勿放置在不安稳的桌上、或倾斜的地方。会容易掉落、翻倒而造成损坏、损伤等现象。
● 请勿放置在紧闭车窗的汽车内、或阳光直射及高温的地方。以免造成零部件的损坏、而引起火灾。
产品特点
PC軟件
PC軟屏
操作方法
安全注意事项
安全注意事项是为了安全正确使用本商品 、 防止给 自己 及他人带来财产损害。
以下用图标的形式加以注明。 请仔细阅读本文。
安全注意事项
产品特点
连接方法
目录
故障分析处理
产品规格
警告
无视或误用会有造成人身事故的可能性。
注意 注意
无视或误用会有造成人身伤残
、 或对财产损坏的可能性。
警告
警告
功能
● 采用32位高性能DSP和AD/DA，24位，48K采样纯数字的专业KTV前置效果器。
● 独特的麦克风反馈拟制算法，有8级强度可调。
● 专业演唱的回音效果，有单声道回声/立体声回声/双回声三种类型，可自由地调整。
● 多样可选的混响效果，有大厅/房间/板房三种类型，满足不同的要求。
● 麦克风激励器，使歌唱变得轻松自如。
● 具有音频处理器的功能，拥有超精细的延时调整。
● 光纤和同轴音频数字输入接口，获得更完美的音源。
● 音乐的变调功能，随时满足不同歌唱者的要求；即时和自动的超低音加强舞会模式。
● 音乐的K歌模式和动感模式。
● 加强的开关机静音功能，不再为开关机的杂音和损坏音箱而烦恼。
● 5组麦克风输入，麦克风高通滤波器和低通滤波器，拥有双麦克风输入，MIC A和MIC B，双路独立的15段参量均衡。
● 立体声模拟音乐输入，15段参量均衡，高通滤波器和低通滤波器。
● 3组音频自动优先输入，背景音乐BGM功能。
● 输出通道都可以独立的混音、高低分频器、主输出\环绕\中置\超低音都有10段参量均衡、延时、压限、极性变换、
音量调节、静音。

13
1
2
3
7
8
9
4
5
6
前面板
电源开关
用来切换ON/ OFF
USB通信接口
WIFI接口
音乐音量旋钮,麦克风音量旋钮, 麦克风效果音量旋钮
功能按键区
Up/Pitch：上移键/音乐变调快捷键
在主界面，按Up/Pitch键，可快捷进入音乐变调
功能，再用Master旋转选择，用Master/Edit按
键确定。在功能菜单，编辑状态时用于移动闪动
的字符，改变编辑的参数位置。
Dn/FBX：下移键/麦克风反馈抑制设置快捷键
在主界面，按Dn/FBX键，可快捷进入反馈抑制
设置功能，再用Master旋转选择，用Master/Edit
按键确定。在功能菜单，编辑状态时用于移动闪
动的字符，改变编辑的参数位置。
Music：音乐功能菜单键
Mic：麦克风功能菜单键
Reverb：麦克风混响功能菜单键
Echo：麦克风回声功能菜单键
Main/Sur：主输出功能菜单键/环绕输出功能菜单键
Cen/Sub：中置输出功能菜单键/超低音输出功能菜
单键
Exit：退出键
Menu：系统功能菜单键
※详细内容请见22页。
主控制/编辑带按键旋钮
在功能菜单，用Master/Edit旋转浏览菜单，
用Master/Edit按键进入编辑状态；
再用Master/Edit旋转改变参数值，
用Master/Edit按键退出编辑状态。
红外线遥控接收窗口
16x2字符LCD显示屏，用于显示各种参数调节的信息
3路麦克风输入插孔
后面板
電源線插座
电源电压 AC 220～240V, 50Hz.
RS232 通讯接口
实现外部VOD设备控制效果器（RS232）
立体声录音输出接口
1
2
3
5
6
4输出端子
各声道信号输出。
音频信号输入端子
(BGM, AUX, VOD, COAX, OPTICAL)
麦克风A1 / B1 插口
● 一组立体声录音输出，具有独立的音量调节和混音功能。
● 管理者、用户和初级模式，密码管理；密码按键锁的功能。
● 拥有10组用户参数存储和调用， 4组出厂参数调用。
● VOD点歌控制接口(RS232)，无线红外遥控和功能。
● 免驱动USB接口或者连接WIFI无线连接，实时通过PC软件控制全部参数。
74
2
51
983
6
56 4
3
1 2

14
遥控器
连接方法
静音按键
按一次即变为静音状态，再按一次返回原状态。
信号输入切换按钮
按此按键的时候会依据 VOD, AUX, BGM, COAX, Optical。
F.B.X 键
啸叫抑制键其功能是减少麦克产生的啸叫。
音乐升降调按键
♭: 降调 ♯: 升调 0: 恢复原状态 。
九种效果存储按键
音量控制键
音量用“+”、“－”键控制调节。
3
5
4
2
1
6
MUTE INPUT FBX
b 0 #
M1 M3 M2
M4 M6 M5
M7 M9 M8
MUSIC+
MUSIC-
MIC+
MIC-
EFF+
EFF-
5
1
4
2 3
6
电脑
USB數據線
麦克风
WiFi接收器
AUX
VOD
BGM
主音箱
中置 音箱
环绕 音箱
数字输出播放器
（光纤）
超低音箱
麦克风
錄音機
功率
放大
器
功率
放大
器
功率
放大
器
功率
放大
器
数字输出播放器
（同轴）

15
1
2
3
4
USB数据线与WiFi连接选择按键
绿色表示已选定。
连接按鈕
用鼠标点击连接前级效果器。绿色表示
已连接，灰色表示未连接。
音量控制
音乐音量,麦克风音量,麦克风效果音量。
菜單選項
窗口
调节設置屏幕
PC軟屏
用USB数据线将本机与电脑连接起来。电脑自动识别后即可操作。
PC軟件
BPR-8500 的调试软件请在BIK官方网站下载。
1. 使用USB数据线的方法
将WiFi接收器差入本机。
在电脑上面将“DSP_AUDIO_******”连接WiFi 。WiFi连接后即可操作。
2. 使用WiFi的连接方法
※URL: http://www.bik-audio.com/product/bpr-8500/
电脑
USB數據線
WiFi接收器
5
1
23
5
4

16
操作方法
音乐功能
1音乐输入选择 (MUSIC INPUT)
音乐输入选择模拟音源,
有AUTO/M_VOD/M_AUX/M_BGM四种模式；数字音源的选择，
有COAXIAL和OPTCIAL两种。
视频选择输入和模拟音频输入同步
AUTO模式说明
模拟音频输入会按照VOD→AUX→BGM的优先顺序检测当
前音频信号，比如AUX有音频信号，接入AUX；当播
放的音频停止40秒后，将自动切换到BGM的音频通道上；
若此时按照VOD→AUX的优先顺序检测有音频信号，
又将自动切换到有音频通道上
音乐输入预增益 (INPUT GAIN)
可分别对VOD/AUX/BGM/SPDIF预调整
(范围:-12～0dB, 步进:1dB)
音乐参量器均衡器 （MUSIC EQ）
(频段:1～15, 频率:20～20000Hz)
(类型:PEQ/LS/HS/Bypass, 增益:-24dB～+24dB)
(带宽:PEQ模式0.5～100, LSEQ/HSEQ模式0.5～2)
2
3
4
5
6
麦克风功能
音乐高通滤波器 （MUSIC HIGHPASS）
(频率:20～20kHz)
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
音乐低通滤波器（MUSIC LOWPASS）
(频率:20～20kHz)
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
音乐变调 （MUSIC PITCH）
(b1～b7为降调，0关闭变调效果，# 1～#7为升调)
音乐电平 (MUSIC LEVEL)
(范围:0～100％)
噪声门 (NOISE GATE)
(范围:OFF,-99～-59dB)
扩展长度 (ENHANCE GAIN)
(范围:0～16)
7
8
9
1麦克风反馈抑制（MIC FBX LEVEL）
O为OFF，1～8为麦克风反馈抑制级数，
数值越大反馈抑制越深。设置后，
回到主界面会有ö1/ ö2/ ö3等的显示
麦克风噪声门 （MIC NOISE GATE）
噪声门开启相对电平，高于设定电平的信号可通过,
低于设定电平的信号被衰减
(范围:OFF, -80dB ～ -40dB)
麦克风高通滤波器 （MIC HIGHPASS）
(频率:20～20kHz)
(FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
麦克风低通滤波器 （MIC LOWPASS）
(频率:20～20kHz)
(FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
2
3
5麦克风激励器 （MIC EXCITER）
O为OFF，1～24为麦克风激励级数，数值越大激励越明显
麦克风A/B 参量均衡器关联 （MIC1/2 EQ LINK）
ON为打开，OFF为关闭
麦克风A/B输入音量 （MIC A/B VOL）
(范围:0～100)
麦克风A/B参量器均衡器 （MIC A/B EQ）
(频段:1～15, 频率:20～20000Hz)
(类型:PEQ/LS/HS/Bypass, 增益:-24dB～+24dB)
(带宽:PEQ模式0.5～100, LSEQ/HSEQ模式0.5～2)
6
7
4
8

17
麦克风混响功能
1混响音量 （REV VOL）
调节混响效果增加到源信号的多少,数值越大效果越明显
(范围:0～100,极性:“+”/“-”)
混响模型 （REV TYPE）
(3种模型:HALL/ROOM/PLATE)
混响衰减时间 （REV DECAY）
数值越大越能产生较宽阔空间的效果
(范围:500～5000ms)
混响预延时 （REV PREDELAY）
混响效果被听到的延时时间,数值越大混响效果越晚出现,
会产生较宽敞的效果
(范围:0～100ms)
直达电平 (REV DIRECT)
(范围:0～100,极性:“+”/“-”)
2
3
4
5
混响现场（REV LIVELINESS）
调节混响高频信号晚期回响,数值越大高频响应越好,
产生更明亮或更清晰的混响,数值越小高频响应越差,
低频会更显突出,产生更昏暗或模糊的混响 (范围:20～99)
混响高通滤波器（REV HIGHPASS）
设置混响高通滤波器的频率,数值越大越会产生较明亮或清
晰的混响效果,数值越小越会产生较昏暗或模糊的混响效果
(范围:20～1000Hz)
混响低通滤波器（REV LOWPASS）
设置混响低通滤波器的频率,数值越大越会产生较单薄的
混响效果,数值越小越会产生较饱满或昏暗的混响效果
(范围:4000～16000Hz)
混响参量器均衡器（REV EQ）
(频段:1～5 / 频率:20～20kHz / 类型:PEQ,LS,HS
增益:-24dB ～ +24dB / 模式: 0.4～99.9 )
6
7
8
9
麦克风回声功能
1回声音量 （ECHO VOL）
调节回声效果增加到源信号的多少,数值越大效果越明显
(范围:0～100,极性:“+”/“-”)
回声类型 （ECHO TYPE）
MONO/STEREO/DUAL:单声道回声,左右参数相同
立体声回声,左右延时不同其他参数相同
双回声,左右所有的参数都独立调节
回声延时（ECHO DELAY）
回声效果中两个回声间距的时间,数值越大回声间隔越长
(范围:0～500ms)
回声重复次数（ECHO REPEAT）
回声效果重复的次数多少,数值越大回声次数越多
(范围:0～80%)
回声电平 (ECHO LEVEL)
(范围:0～100,极性:“+”/“-”)
回声参量器均衡器（ECHO EQ）
(频段:1～5 / 频率:20～20kHz / 类型:PEQ,LS,HS
增益:-24dB ～ +24dB / 模式: 0.4～99.9 )
2
3
4
5
回声预延时（ECHO PREDELAY）
直达声到回声效果第一声出现之间延时时间,
数值越大混响效果越晚出现,于产生较宽敞的效果
(范围:0～100ms)
回声高通滤波器（ECHO HIGHPASS）
设置回声高通滤波器的频率,数值越大越会产生较明亮或清
晰的回声效果,数值越小越会产生较昏暗或模糊的回声效果
(范围:20～1000Hz)
回声低通滤波器（ECHO LOWPASS）
设置回声低通滤波器的频率,数值越大越会产生较单薄的
回声效果,数值越小越会产生较饱满或昏暗的回声效果
(范围:4000～16000Hz)
回声现场 (ECHO LIVELINESS)
数值越大高频响应越好，产生更明亮或更清晰的混响，
数值越小高频响应越差，低频会更显突出，
产生更昏暗或模糊的混响 (范围:20～99)
7
8
9
10
6

18
主输出功能
1主输出音量（MAIN VOL）
(范围:0 ～ 99, 极性:“+”/“-”)
主输出音量平衡（MAIN VOL BALANCE）
(范围:L/R0～100%)
主输出延时（MAIN DELAY）
主输出的左右,分别调整参数
(范围:0～50.00ms, L DELAY/ R DELAY)
主输出静音（MAIN MUTE）
ON为打开，OFF为关闭.(L MUTE/ R MUTE)
主输混合器 (MIXER)
音乐,麦克风,混响,回声
(范围:0～100%, 极性:“+”/“-”)
2
3
4
主输出压缩限幅器开关（MAIN COMP SET）
启动相对电平,压缩比,ATT启动时间,RELS启动时间
(-50dB ～ 0dB /1:2～1:100 / 1～90ms / 0.1～2.5s)
主输出压缩限幅器开关（MAIN COMP）
ON为打开，OFF为关闭
主输出高通滤波器（MAIN HIGHPASS）
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
(频率:20Hz～20kHz)
主输出低通滤波器（MAIN LOWPASS）
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
(频率:20kHz～20kHz)
主输出参量器均衡器 (MAIN EQ)
(频段:1～10 / 频率:20～20kHz / 类型:PEQ, LS, HS
增益:-24dB ～ +24dB / 带宽:0.4～99.9 )
6
7
8
9
环绕输出功能
1环绕输出音量（SUR VOL）
(范围:0 ～ 99dB, 极性:“+”/“-”)
环绕输出音量平衡（SUR VOL BALANCE）
(范围:L/R0～100%)
环绕输出延时（SUR DELAY）
(范围:0～50ms, L DELAY/ R DELAY)
环绕输出静音（SUR MUTE）
ON为打开，OFF为关闭.(L MUTE/ R MUTE)
环绕混合器 (MIXER)
音乐,麦克风,混响,回声
(范围:0～100%, 极性:“+”/“-”)
2
3
4
环绕输出压缩限幅器设置（SUR COMP SET）
启动相对电平,压缩比,ATT启动时间,RELS启动时间
(-50dB ～ 0dB /1:2～1:100 / 1～90ms / 0.1～2.5s)
环绕输出压缩限幅器开关（SUR COMP）
ON为打开，OFF为关闭
环绕输出高通滤波器（SUR HIGHPASS）
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
(频率:20Hz～20kHz)
环绕输出低通滤波器（SUR LOWPASS）
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
(频率:20Hz～20kHz)
环绕输出参量器均衡器（SUR EQ）
(频段:1～10 / 频率:20～20kHz / 类型:PEQ, LS, HS
增益:-24dB ～ +24dB / 带宽:0.4～99.9 )
6
7
8
9
5
10
5
10

19
中置输出功能
1中置输出音量（CEN VOL）
(范围:0 ～ 99, 极性:“+”/“-”)
中置输出延时（CEN DELAY）
(范围:0～50.00ms)
中置输出静音（CEN MUTE）
ON为打开，OFF为关闭.
中置混合器 (MIXER)
音乐,麦克风,混响,回声
(范围:0～100%, 极性:“+”/“-”)
2
3
4
中置输出压缩限幅器 设置 （CEN COMP SET）
启动相对电平,压缩比,ATT启动时间,RELS启动时间
(-50dB ～ 0dB /1:2～1:100 / 1～90ms / 0.1～2.5s)
中置输出压缩限幅器开关（CEN COMP）
ON为打开，OFF为关闭
中置输出高通滤波器（CEN HIGHPASS）
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
(频率:20Hz～20kHz)
中置输出低通滤波器（CEN LOWPASS）
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
(频率:20Hz～20kHz)
中置输出参量器均衡器（CEN EQ）
(频段:1～10 / 频率:20～20kHz / 类型:PEQ, LS, HS
增益:-24dB ～ +24dB / 带宽:0.4～99.9 )
5
6
7
8
超低音输出功能
1超低音输出音量（SUB VOL）
(范围:0 ～ 99, 极性:“+”/“-”)
超低音输出延时（SUB DELAY）
(范围:0～50.00ms)
超低音输出静音（SUB MUTE）
ON为打开，OFF为关闭.
超低音混合器 (MIXER)
音乐,麦克风,混响,回声
(范围:0～100%, 极性:“+”/“-”)
2
3
4
超低音输出压缩限幅器 设置 （SUB COMP SET）
启动相对电平,压缩比,ATT启动时间,RELS启动时间
(-50dB ～ 0dB /1:2～1:100 / 1～90ms / 0.1～2.5s)
超低音输出压缩限幅器开关（SUB COMP）
ON为打开，OFF为关闭
超低音输出高通滤波器（SUB HIGHPASS）
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
(频率:20Hz～20kHz)
超低音输出低通滤波器（SUB LOWPASS）
(类型:FLAT/BL_12/BW_12/BL_18/BW_18/BL_24/BW_24/LR_24)
(频率:20Hz～20kHz)
超低音输出参量器均衡器（SUB EQ）
(频段:1～10 / 频率:20～20kHz / 类型:PEQ, LS, HS
增益:-24dB ～ +24dB / 带宽:0.4～99.9 )
5
6
7
8
9
9

20
系统功能
1输出最大音量（MUSIC/MIC/EFFECT MAX VOL）
音乐最大音量,麦克风最大音量,效果最大音量
(范围:20～99)
录音混音 (RECORD MIXER)
录音音量,麦克风直达电平,音乐电平,效果电平
(音量范围:0～99,电平范围:0～100%,极性:“+”/“-”)
超低音热舞模式（SUB DANCE MODE）
OFF为关闭模式，AUTO为自动模式,MANUAL为手动模式
超低音热舞触发门槛（SUB DANCE GATE）
在自动模式时,当麦克风的信号电平高于触发门槛时,
超低音进入歌唱模式 (范围:-60～0db)
2
3
4
5
6
7
超低音热舞转换时长（SUB DANCE TIME）
在自动模式时，在当麦克风的信号电平低于触发门槛
并一直保持达到设定的时间，超低音从歌唱模式转
换到热舞模式 (范围:1～30S)
超低音热舞模式音量（SUB DANCE VOL）
(范围:20～99)
超低音歌唱模式音量（SUB SING VOL）
(范围:20～99)
模式管理
U1～U10 里可保存10种设定效果,可调出使用。
调试效果的设定保存可以通过PC完成。
8
