Bio Bronpi PE-130 Owner's manual

INSTRUCCIONES DE INSTALACIÓN Y
USO
CENTRALITA A DISTANCIA PE-130
INSTALLATION AND OPERATING
INSTRUCTIONS
REMOTE CENTRAL UNIT PE-130
INSTRUCTIONS D’INSTALLATION ET
D’UTILISATION
CENTRALE À DISTANCE PE-130
INSTRUÇÕES DE INSTALAÇÃO E
USO
CENTRAL À DISTÂNCIA PE-130
ISTRUZIONI DI INSTALLAZIONE E
USO
CENTRALINA A DISTANZA PE-130

ES
INSTRUCCIONES DE INSTALACIÓN Y
USO
CENTRALITA A DISTANCIA PE-130 4
EN
INSTALLATION AND OPERATING
INSTRUCTIONS
REMOTE CENTRAL UNIT PE-130 7
FR
INSTRUCTIONS D’INSTALLATION ET
D’UTILISATION
CENTRALE À DISTANCE PE-130 10
PT
INSTRUÇÕES DE INSTALAÇÃO E
USO
CENTRAL À DISTÂNCIA PE-130 13
IT
ISTRUZIONI DI INSTALLAZIONE E
USO
CENTRALINA A DISTANZA PE-130 16
CONDICIONES DE GARANTÍA
WARRANTY CONDITIONS
CONDITIONS DE LA GARANTIE
CONDIÇÕES DA GARANTIA
CONDIZIONI DI GARANZIA 19
V. 280515

4
INDICE
1 INTRODUCCIÓN ��������������������������������������������������������������������������������������������� 5
1.1 DESCRIPCIÓN GENERAL �������������������������������������������������������������������������������������������� 5
1.2 IDENTIFICACIÓN DE LA CENTRALITA A DISTANCIA �������������������������������������������������������������������� 5
1.3 FUNCIONES FACTIBLES��������������������������������������������������������������������������������������������� 5
2 CONEXIÓN DEL MÓDULO A LATARJETA ELECTRÓNICA ���������������������������������������������������������� 5
3 MANEJO DE LA CENTRALITA A DISTANCIA ���������������������������������������������������������������������� 6
Lea atentamente estas instrucciones antes de la instalación y uso.
ES
INSTRUCCIONES DE INSTALACIÓNY USO CENTRALITA A DISTANCIA PE-130

5
1 INTRODUCCIÓN
1.1 DESCRIPCIÓN GENERAL
El presente documento describe el módulo mando externo o centralita a distancia y aporta las indicaciones de uso y conexión a su estufa.
Lea detenidamente este manual antes de proceder a la instalación y uso de su centralita.
En el paquete usted recibirá los siguientes componentes:
- Centralita a Distancia.
- Conector verde a placa electrónica.
¡¡¡IMPORTANTE!!! No se incluye el cable para conectar la Centralita a Distancia a la placa electrónica.

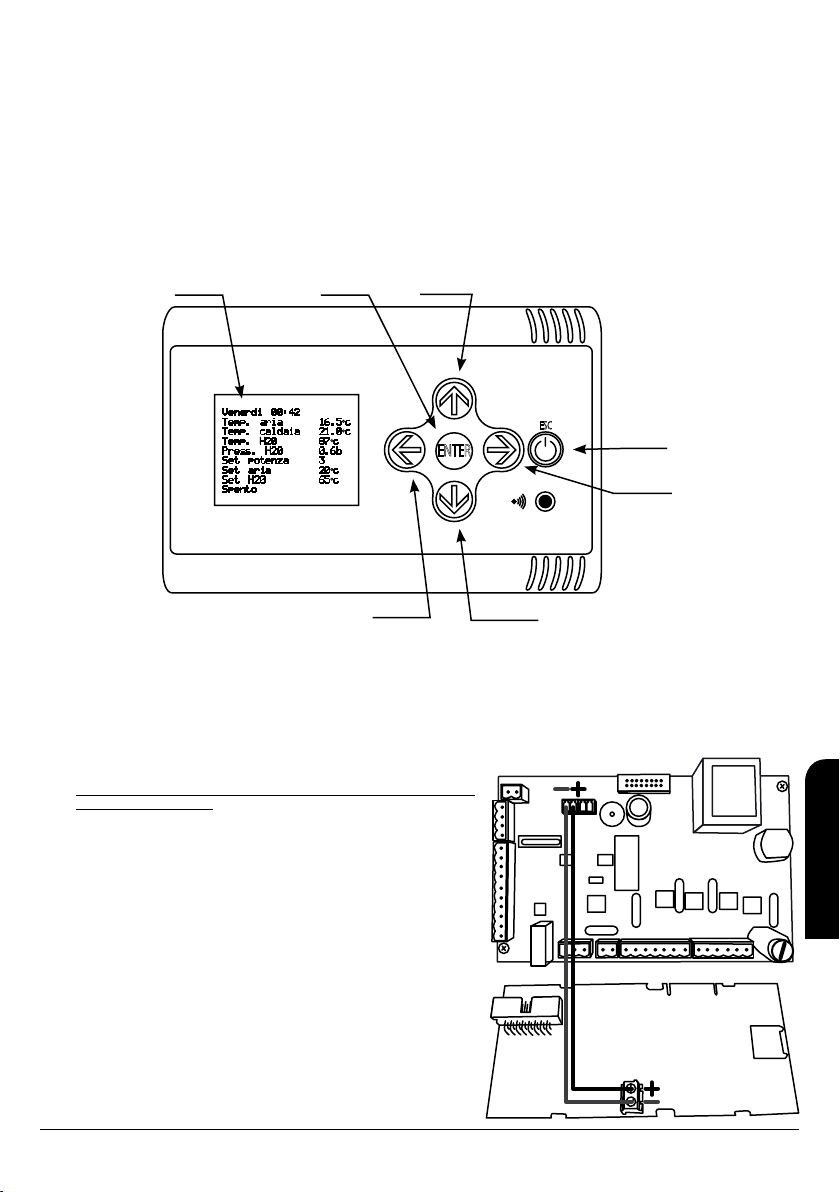

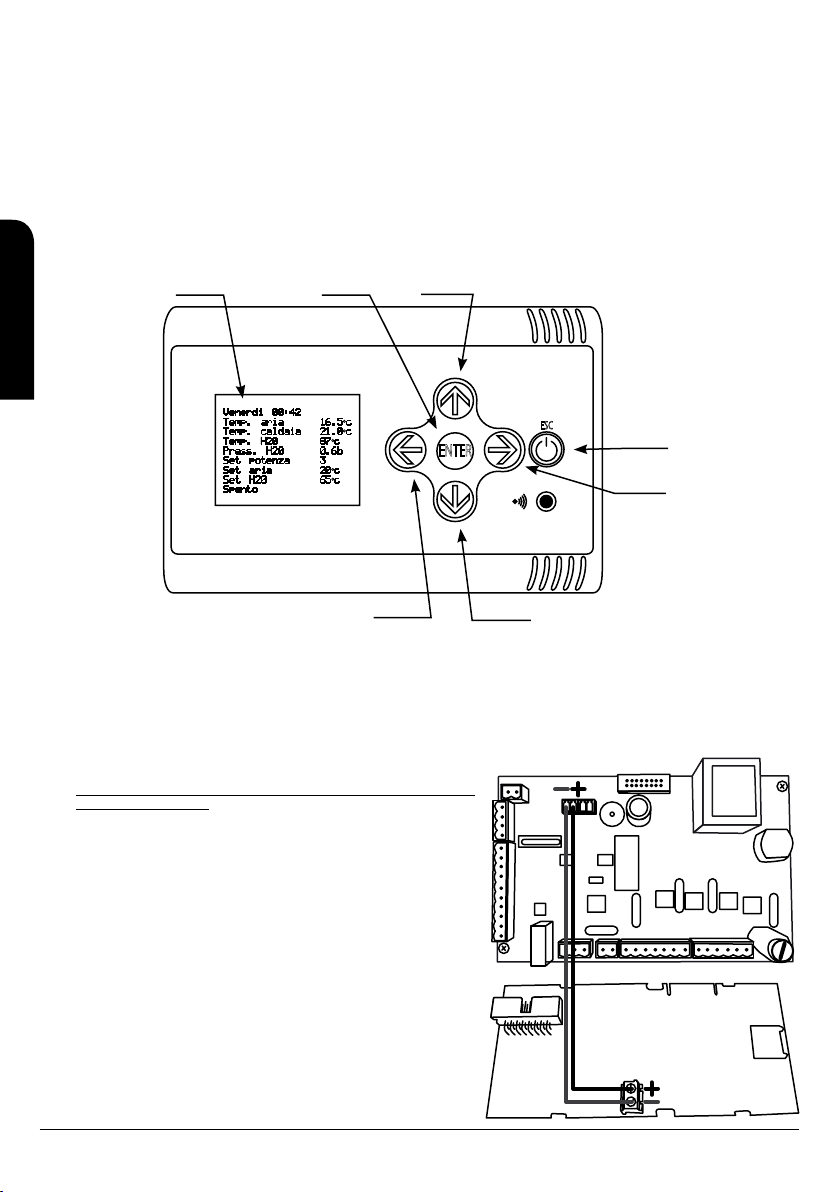

1.2 IDENTIFICACIÓN DE LA CENTRALITA A DISTANCIA
DISPLAY
BOTÓN 5
ENTER
ESC
ENTER
Venerdi 00:42
Temp. aria 16.5ºc
Temp. caldaia 21.0ºc
Temp. H20 87ºc
Press. H20 0.6b
Set potenza 3
Set aria 20ºc
Set H20 65ºc
Spento
BOTÓN 2
BOTÓN 6
ESC
BOTÓN 3
BOTÓN 4
BOTÓN 1
1.3 FUNCIONES FACTIBLES
Mediante la utilización de la centralita a distancia usted podrá realizar las siguientes funciones a distancia, sin necesidad de estar frente a su
estufa o caldera de pellet:
- Encendido y apagado de la estufa
- Modificación de los diferentes set de temperatura
- Modificación de la potencia calórica
- Acceder a todas las funciones del Menú Usuario y realizar las
modificaciones pertinentes
- La centralita a distancia NO tiene la posibilidad de usarse como
TERMOSTATO O CRONOTERMOSTATO
Deberemos tener presente que en ningún momento podremos eliminar las
alarmas con la ayuda de dicha centralita y por lo tanto deberemos dirigirnos al
lugar donde está instalada la estufa o caldera para verificar las causas que han
provocado dicha anomalía en el funcionamiento. De igual manera no tendremos
acceso al Menú Técnico ni por lo tanto a poder modificar dato alguno dentro
del mismo..
2 CONEXIÓN DEL MÓDULO A LA TARJETA ELECTRÓNICA
El módulo se conecta a la tarjeta electrónica de la estufa/caldera utilizando dos
cables, los cuales deberán ir instalados en el conector verde incluido, el cual
posteriormente ubicaremos bien en el conecto CN21 de la placa, ello deberá
acceder a la placa electrónica desmontando las cámaras de la estufa/caldera.
De igual manera usted deberá desmontar la tapa trasera protectora de la
centralita a distancia.

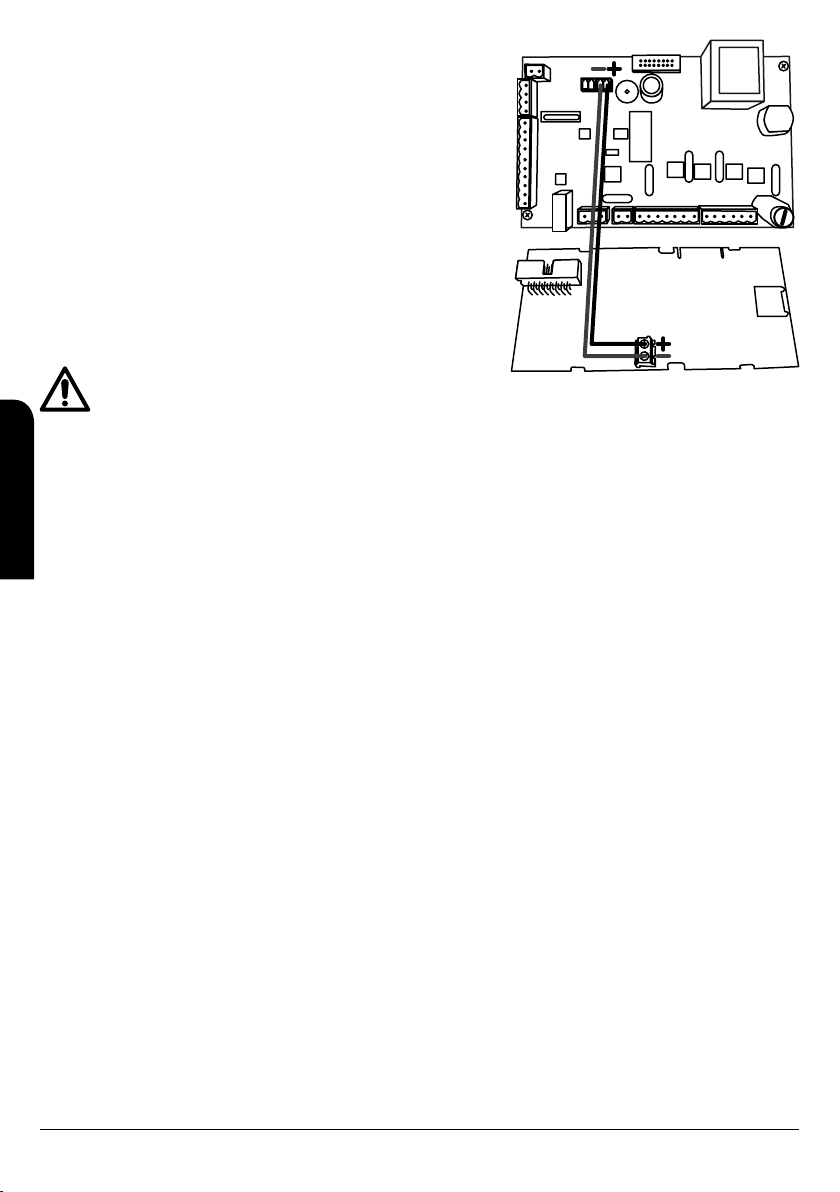

La conexión de los cables debe llevar una posición específica por lo que
deberemos prestar especial atención a la hora de proceder a su instalación.

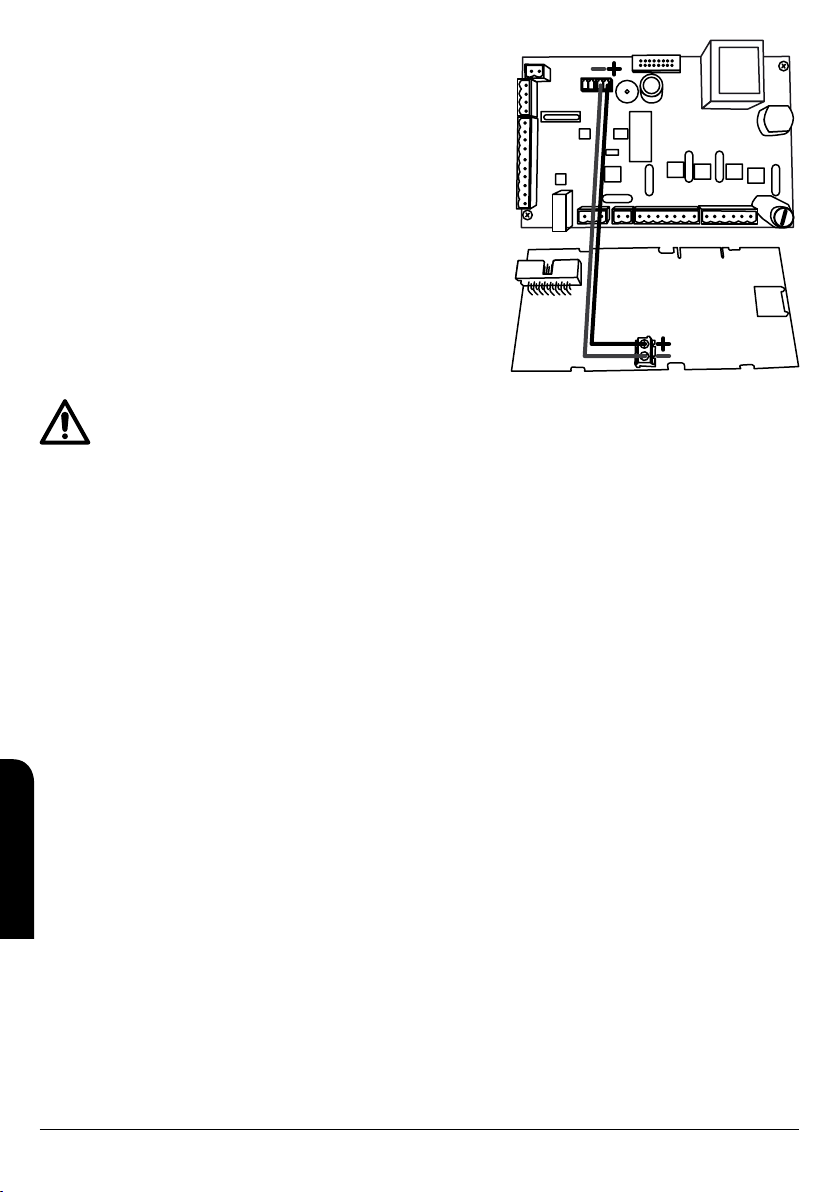

A continuación mostramos una serie de imágenes con las dos opciones de
instalación.
ES
INSTRUCCIONES DE INSTALACIÓNY USO CENTRALITA A DISTANCIA PE-130

6
¡¡OJO!! Para una misma instalación usted podrá utilizar una únicamente
centralita a distancia sin tener la posibilidad de usar una segunda unidad.
3 MANEJO DE LA CENTRALITA A DISTANCIA
Como hemos mencionado con anterioridad, nuestra centralita a distancia nos
permitirá realizar cualquier tipo de cambio o modificación en nuestro menú de
usuario, teniendo en cuenta que el manejo de los botones del mando están
configurados de la siguiente manera:
- Botón 1: Nos permite disminuir o modificar el valor del parámetro elegido.
- Botón 2: Nos permite movernos hacia arriba dentro del Menú Principal.
- Botón 3: Nos permite aumentar o modificar el valor del parámetro elegido.
- Botón 4: Nos permite movernos hacia abajo dentro del Menú Principal.
- Botón 5 (ENTER): Nos permite acceder al Menú Principal y/o acceder al
submenú deseado.
- Botón 6 (ESC): Nos permite encender y apagar nuestra estufa/caldera
manteniendo pulsado el mismo durante 4 segundos. Nos permite de igual
modo salir al Menú Principal desde un submenú o a la pantalla de inicio.
Este documento es complementario al manual de uso que usted encontrará dentro
de su equipo de calefacción por lo que para tener conocimiento de las diferentes
opciones de trabajo a las que usted puede acceder deberá tener presente el
documento mencionado.
En función del modelo de estufa/caldera que usted haya adquirido, deberá tener en cuenta que:
- Si usted ha adquirido cualquiera de los siguientes modelos: HYDROPOLAR 21, HYDROALASKA 21, CARLOTA HYDRO,
HYDROARTICA 27, HYDROBÁLTICA 27, KARINA HYDRO, HYDROARTICA 34 o HYDROBÁLTICA 34, usted tendrá la posibilidad de
elegir cualquier tipo de combustible, bien sea el TIPO 1, TIPO 2 o TIPO 3.
- Si usted ha adquirido cualquiera de los siguientes modelos: HYDROPLUS-28, usted tendrá la posibilidad de elegir el TIPO 1 o TIPO 2,
quedando el TIPO 3 deshabilitado. En el caso de que usted, por cualquier circunstancia, elija como combustible a utilizar el TIPO 3
deberá tener en cuenta que en ese momento la estufa/caldera trabajará con los parámetros del TIPO 1.
- Si usted ha adquirido cualquiera de los siguientes modelos: OMEGA HYDRO, LETICIA HYDRO, DAMA HYDRO, REYNA HYDRO o
REYNA HYDRO-C, usted únicamente tiene la posibilidad de trabajar con un tipo de combustible: el TIPO 1, quedando el TIPO 2 y el
TIPO 3 deshabilitados. En el caso de que usted, por cualquier circunstancia, elija como combustible a utilizar el TIPO 2 o el TIPO 3
tiene que tener en cuenta que en ese momento la estufa/caldera trabajará con los parámetros del TIPO 1, es decir, bajo el control de
los únicos parámetros bajo los cuales puede ser regulada la máquina. De igual manera usted observara que tiene la opción de elegir
la estación, función que está deshabilitada para este modelo de estufas/calderas.
En el caso de que el producto adquirido pueda ser gestionado bien por un termostato externo, sonda ambiente o sonda de agua, los
mensajes visualizados en la pantalla variarán en función de la opción adoptada.
INSTRUCCIONES DE INSTALACIÓNY USO CENTRALITA A DISTANCIA PE-130
ES

7
1 INTRODUCTION���������������������������������������������������������������������������������������������� 8
1.1 GENERAL DESCRIPTION �������������������������������������������������������������������������������������������� 8
1.2 IDENTIFY THE REMOTE CENTRAL UNIT������������������������������������������������������������������������������� 8
1.3 FEASIBLE FUNCTIONS ���������������������������������������������������������������������������������������������� 8
2 CONNEXION FROM THE UNIT TOTHE ELECTRONIC CARD ��������������������������������������������������������� 8
3 HANDLING THE REMOTE CENTRAL UNIT ������������������������������������������������������������������������ 9
Read carefully these instructions before the installation and operation.
INDEX
INSTALLATION AND OPERATING INSTRUCTIONS REMOTE CENTRAL UNIT PE-130
EN

8
1 INTRODUCTION
1.1 GENERAL DESCRIPTION
The present document describes the external control or remote central unit and gives the indications of use and connection to the stove.
Read carefully this manual before proceeding to the installation and use of the central unit.
In the box you will receive the next components:
- Remote switchboard
- Green connector to the electronic card.
IMPORTANT: The wire to connect the remote central unit to the electronic card is not included.

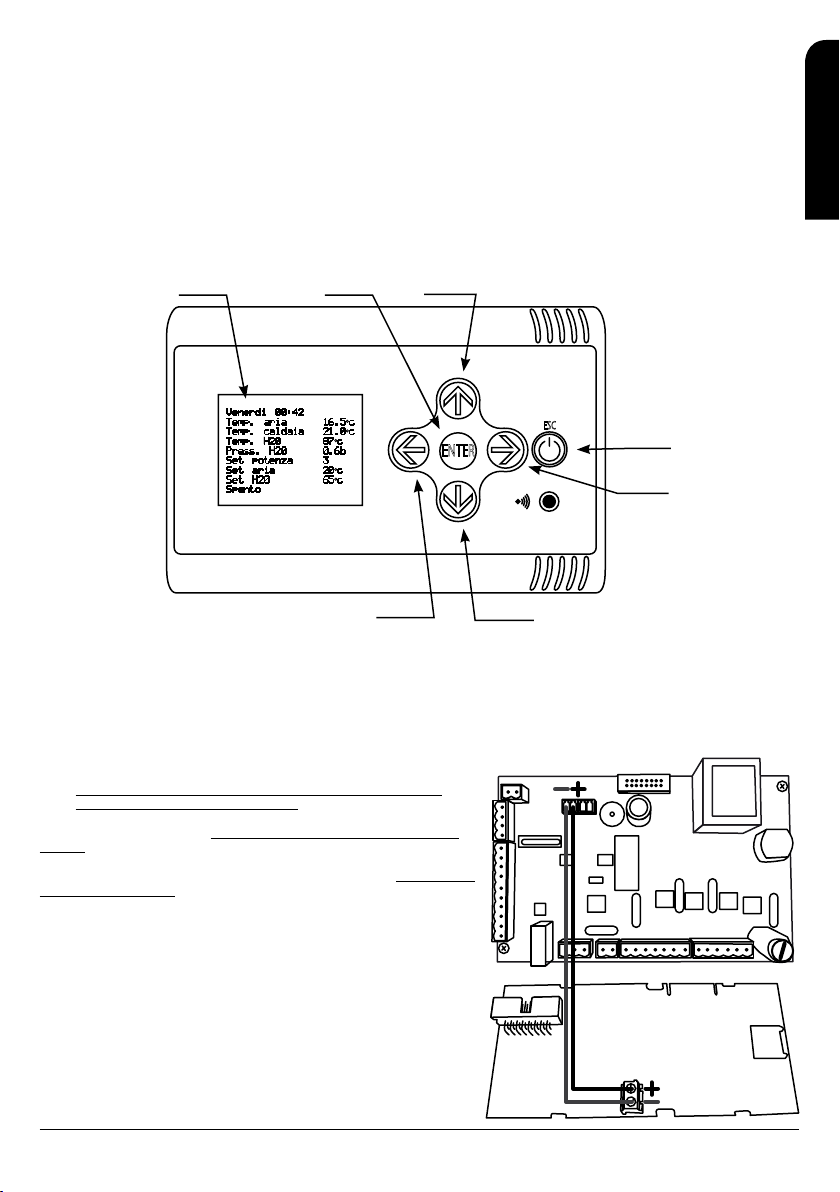

1.2 IDENTIFY THE REMOTE CENTRAL UNIT
DISPLAY
BUTTON 5
ENTER
ESC
ENTER
Venerdi 00:42
Temp. aria 16.5ºc
Temp. caldaia 21.0ºc
Temp. H20 87ºc
Press. H20 0.6b
Set potenza 3
Set aria 20ºc
Set H20 65ºc
Spento
BUTTON 2
BUTTON 6
ESC
BUTTON 3
BUTTON 4
BUTTON 1
1.3 FEASIBLE FUNCTIONS
By using the remote central unit you will be able to make the following remote functions, without the necessity of being in front of the stove or
boiler:
- Turn on/off the stove
- Change the different temperature sets
- Change the heat output
- Access the USER MENU functions and make the desirables changes
- It is not possible to use the remote central unit as a THERMOSTAT OR
CHRONOTHERMOSTAT
It is important to consider that it is not possible to delete the alarms with this
central unit, so in this case it is necessary to be in front of the stove or boiler to
check the causes of the abnormal function of the equipment. It is not possible to
access to the TECHNICAL MENU and modify data of the equipment.
2 CONNEXION FROM THE UNIT TO THE ELECTRONIC CARD
The unit must be connected to the electronic card of the stove/boiler with two
cables, which must be installed in the green connector provided. This plug must
be installed in the connector CN21 of the electronic card and it is necessary to
disassemble the boiler/stove chambers. In the same way you will disassemble
the protector rear cover of the remote central unit.

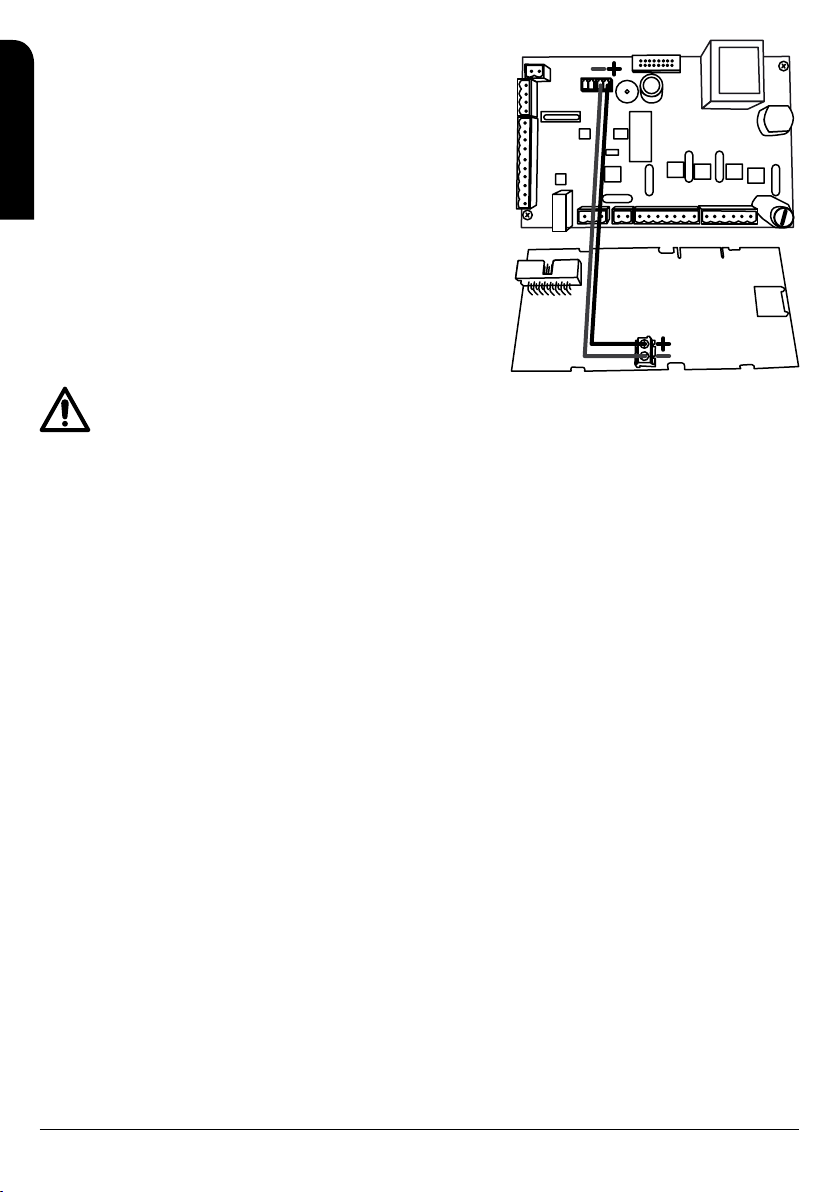

The connection of the wires must be connected in a specific way so it is
important to pay attention at the moment of the installation. Please, check the
following pictures with the two installation options.
INSTALLATION AND OPERATING INSTRUCTIONS REMOTE CENTRAL UNIT PE-130
EN

9
IMPORTANT! It is possible to use only one remote central unit for the same
installation, and there is no way to connect a second unit.
3 HANDLING THE REMOTE CENTRAL UNIT
The remote central unit allows making some kind of changes or modifications in the
USER MENU, taking into account that the handling of the buttons of the control are
set in this way:
- Button 1: It allows decreasing or changing the value of the parameter chosen.
- Button 2: It allows moving up inside the main menu.
- Button 3: It allows increasing or changing the value of the parameter chosen.
- Button 4: It allows moving down inside the main menu.
- Button 5 (ENTER): It allows the access to the main menu and/or the submenu
chosen.
- Button 6 (ESC): It allows switch on and off the stove/boiler by pressing this
button for 4 seconds. It allows coming out to the main menu from a submenu
or to the home screen.
This document is supplementary to the use manual that you can find inside your
heating equipment, so in order to know the different working options available must
keep in mind the aforesaid document.
Depending on the model of stove/boiler you have purchased, you will take
into account that:
- If you have purchased any of the following models: HYDROPOLAR-21, HYDROALASKA-21, CARLOTA HYDRO, HYDROARTICA-27,
HYDROBALTICA-27, KARINA HYDRO, HYDROARTICA-34 or HYDROBALTICA-34, you have the possibility to choose any of the fuel
types, TYPE 1, TYPE 2 or TYPE 3.
- If you have purchased the model HYDROPLUS-28, you have the possibility to choose the TYPE 1 or TYPE 2, but TYPE 3 is disabled. In
case of choosing it, for any circumstance, as fuels the TYPE 3 you must keep in mind that in that moment the stove/boiler will work with
parameters of TYPE 1.
- If you have purchased any of the following models: OMEGA HYDRO, LETICIA HYDRO, DAMA HYDRO, REYNA HYDRO or REYNA
HYDRO-C, you only have the possibility of using the fuel type: TYPE 1, but TYPE 2 and TYPE 3 are disabled. In case of choosing, for
any circumstance, as a fuel TYPE 2 or TYPE 3 you must keep in mind that in that moment the stove/boiler will work with parameters
of TYPE 1, it means under the control of the working parameters of the equipment. Likewise, you will see that you have the option of
choosing the season; this function is disabled for this kind of stoves/boilers.
In case that the unit can be managed under an external thermostat, ambient probe or water probe, the messages showed in the screen will
vary depending on the chosen option.
EN
INSTALLATION AND OPERATING INSTRUCTIONS REMOTE CENTROL UNIT PE-130

10
INDEX DE MATIÈRES
Lire attentivement les instructions avant de l’installation, l’utilisation et l’usage.
1 INTRODUCTION����������������������������������������������������������������������������������������������11
1.1 DESCRIPTION GÉNÉRALE ������������������������������������������������������������������������������������������ 11
1.2 IDENTIFICATION DE LA CENTRALE À DISTANCE ���������������������������������������������������������������������� 11
1.3 FONCTIONS FAISABLES�������������������������������������������������������������������������������������������� 11
2 CONNEXION DU MODULE À LA CARTE ELÉCTRONIQUE �������������������������������������������������������������� 11
3 UTILISATION DE LA CENTRAL À DISTANCE ��������������������������������������������������������������������� 12
INSTRUCTIONS D’INSTALLATION ET UTILISATION CENTRALE À DISTANCE PE-130
FR

11
1 INTRODUCTION
1.1 DESCRIPTION GÉNÉRALE
Ce document décrit le module de contrôle externe ou centrale à distance et fournit les indications d'usage et connexion au poêle. Lire
attentivement ce manuel avant de l’installation, l’utilisation et l'usage de votre centrale.
Dans le colis vous recevrez les composants suivants:
- Centrale à distance.
- Connecteur verte à la carte électronique
IMPORTANT!! Le câble pour connecter la centrale à distance à la carte électronique n’est pas inclus.
1.2 IDENTIFICATION DE LA CENTRALE À DISTANCE
DISPLAY
TOUCHE 5
ENTER
ESC
ENTER
Venerdi 00:42
Temp. aria 16.5ºc
Temp. caldaia 21.0ºc
Temp. H20 87ºc
Press. H20 0.6b
Set potenza 3
Set aria 20ºc
Set H20 65ºc
Spento
TOUCHE 2
TOUCHE 6
ESC
TOUCHE 3
TOUCHE 4
TOUCHE 1
1.3 FONCTIONS FAISABLES
À travers l'utilisation de la centrale à distance vous pouvez réaliser les fonctions suivantes à distance, sans nécessité d'être en face du poêle
ou chaudière à granulé.
- Allumage/éteint du poêle
- Modification des différents sets de température
- Modification de la puissance calorique
- Accéder à tous les fonctions du Menu Utilisateur et réaliser les
modifications correspondantes.
- La centrale à distance N'A PAS la possibilité d'être utilisé comme
THERMOSTAT ou CHRONOTHERMOSTAT
Nous devrons avoir présent que nous ne pourrons jamais effacer les alarmes
avec l'aide de cette centrale et autant nous devrons aller au lieu où le poêle/
chaudière est installé pour vérifier les raisons qui ont causé cette anomalie dans
le fonctionnement. De la même façon on n'aura pas accès au Menu Technique et
autant à faire des modifications des donnés du Menu.
2 CONNEXION DU MODULE À LA CARTE ELÉCTRONIQUE
Le module se connecte à la carte électronique du poêle/chaudière en utilisant
deux câbles, ceux qui devront s'installer dans le connecteur vert inclue, où on
bien connectera dans le connecteur CN21 de la carte. Pour cela il faut accéder
à la carte électronique en désassemblant les chambres du poêle/chaudière. De
la même façon vous devrez désassembler le couvercle arrière protecteur de la
centrale à distance.
La connexion des câbles doit avoir une position spécifique et nous devons faire
attention à l'heure de son installation. Ensuite, on montre une série d'images
avec les deux options d'installation.
INSTRUCTIONS D’INSTALLATION ET UTILISATION CENTRALE À DISTANCE PE-130
FR

12
ATTENTION!! Pour une même installation vous pouvez utiliser une seule centrale
à distance sans avoir la possibilité d'utiliser une deuxième unité.
3 UTILISATION DE LA CENTRAL À DISTANCE
Comme évoqué ci-dessus, notre centrale à distance nous permettra de réaliser
quelque type de changement ou modification dans notre menu d'utilisateur, en ayant
compte que le contrôle de la centrale sont réglés comme suite:
- Touche 1: permet de diminuer ou modifier la valeur du paramètre choisi.
- Touche 2: permet de nous déplacer vers le haut dedans le Menu Principal.
- Touche 3: permet d’augmenter ou modifier la valeur du paramètre choisi.
- Touche 4: permet de nous déplacer vers le bas dedans le Menu Principal.
- Touche 5 (ENTER): permet d’accéder au Menu Principal et/ou accéder au
sous-menu souhaité.
- Touche 6 (ESC): permet d'allumer et éteindre notre poêle/chaudière en laissant
appuyée la touche pendant 4 secondes. Il est aussi possible de sortir au Menu
Principal dès un sous-menu ou à l'écran de commence.
Ce document est complémentaire au manuel d'utilisateur que vous devez trouver
à l'intérieur de votre appareil de chauffage. Par conséquent, pour connaître les
différents options de travail disponibles, vous devrez consulter ce document.
En fonction du modèle de poêle/chaudière que vous ayez acquérit, vous
devrez avoir compte de:
- Si vous avez acquis quelqu'un des modèles suivantes : HYDROPOLAR-21, HYDROALASKA-21, CARLOTA HYDRO,
HYDROARTICA-27, HYDROBALTICA-27, KARINA HYDRO, HYDROARTICA-34 ou HYDROBALTICA-34, vous aurez la possibilité de
choisir quelque type de combustible, TYPE 1, TYPE 2 ou TYPE 3.
- Si vous avez acquis le modèle HYDROPLUS-28, vous aurez la possibilité de choisir le TYPE 1 ou TYPE 2, en restant le TYPE 3
déshabilité. Au cas où vous choisissez le combustible TYPE 3, vous devrez avoir compte que la chaudière travaillera avec les
paramètres du TYPE 1.
- Si vous avez acquis quelqu'un des modèles: OMEGA-H, LETICIA-H, DAMA-H, REYNA-H ou REYNA-H-C, vous n'avez que la possibilité
de travailler avec un type de combustible: le TYPE 1, en restant les TYPE 2 et TYPE 3 déshabilités. Au cas où vous avez choisi comme
combustible à utiliser le TYPE 2 ou TYPE 3 il faut avoir compte que dans ce moment le poêle/chaudière travaillera avec les paramètres
du TYPE 1, c'est à dire, sous le réglage des seuls paramètres qui a cet appareil. De la même façon on pourra voir qu'on a l'option de
choisir la saison, fonction qui est déshabilité pour ce modèle de poêle/chaudière.
Au cas où le produit acquis puisse être géré bien par un thermostat externe, sonde ambiante ou sonde d'eau, les messages affichés sur
l'écran changeront en fonction de l'option choisie.
INSTRUCTIONS D’INSTALLATION ET UTILISATION CENTRALE À DISTANCE PE-130
FR

13
ÍNDICE
Leia atentamente estas instruções antes da instalação e utilização.
1 INTRODUÇÃO ���������������������������������������������������������������������������������������������� 14
1.1 DESCRIÇÃO GERAL ����������������������������������������������������������������������������������������������� 14
1.2 IDENTIFICAÇÃO DA CENTRAL À DISTÂNCIA ������������������������������������������������������������������������� 14
1.3 FUNÇÕES VIÁVEIS. ������������������������������������������������������������������������������������������������ 14
2 CONEXÃO DO MÓDULO AO CARTÃO ELETRÓNICO �������������������������������������������������������������� 14
3 MANUSEAMENTO DA CENTRAL À DISTÂNCIA ������������������������������������������������������������������� 15
INSTRUÇÕES DE INSTALAÇÃO E USO CENTRAL À DISTÂNCIA PE-130
PT

14
1 INTRODUÇÃO
1.1 DESCRIÇÃO GERAL
Este documento descreve o módulo comando externo ou central à distância e proporciona as indicações de utilização e conexão à sua
estufa. Leia atentamente este manual antes de proceder à instalação e à utilização da sua central.
No pacote receberá os componentes seguintes:
- Central à Distância.
- Conector verde à placa eletrónica.
IMPORTANTE! Não se inclui o cabo para conexão da Central à Distância à placa eletrónica.
1.2 IDENTIFICAÇÃO DA CENTRAL À DISTÂNCIA
DISPLAY
BOTÃO 5
ENTER
ESC
ENTER
Venerdi 00:42
Temp. aria 16.5ºc
Temp. caldaia 21.0ºc
Temp. H20 87ºc
Press. H20 0.6b
Set potenza 3
Set aria 20ºc
Set H20 65ºc
Spento
BOTÃO 2
BOTÃO 6
ESC
BOTÃO 3
BOTÃO 4
BOTÃO 1
1.3 FUNÇÕES VIÁVEIS.
Mediante a utilização da central à distância, poderá UTILIZAR as seguintes funções à distância, sem necessidade de estar frente à sua
estufa ou caldeira de pellets:
- Ativação e desativação da estufa
- Modificação das diferentes definições de temperaturas
- Modificação da potência calórica
- Acesso a todas as funções do Menu Utilizador e execução das
modificações pertinentes
- A central à distância NÃO pode ser usada como TERMOSTATO OU
CRONOTERMOSTATO
Deve-se ter presente que não é possível eliminar os alarmes em nenhum
momento com a ajuda de tal central e, portanto, que se deve dirigir ao lugar
onde a estufa ou caldeira estejam instaladas para verificar as causas que
provocaram tal anomalia no funcionamento. De igual modo, não terá acesso ao
Menu Técnico nem poderá modificar qualquer dado dentro do mesmo.
2 CONEXÃO DO MÓDULO AO CARTÃO ELETRÓNICO
O módulo é conectado ao cartão eletrónico da estufa/caldeira utilizando dois
cabos, os quais deverão ser instalados no conector verde incluído, o qual deve
ser posteriormente colocado no conector CN21 da placa. Para tal, deverá
aceder à placa eletrónica desmontando as câmaras da estufa/caldeira. De igual
forma, deverá desmontar a tampa traseira protetora da central à distância.
A conexão dos cabos deve ter uma posição específica, pelo que se deve
prestar uma atenção especial quando se tratar de proceder à sua instalação.
Apresenta-se em seguida uma série de fotografias com as duas opções de
instalação.
INSTRUÇÕES DE INSTALAÇÃO E USO CENTRAL À DISTÂNCIA PE-130
PT

15
ATENÇÃO! Para uma mesma instalação, poderá utilizar unicamente uma central
à distância, não tendo a possibilidade de usar uma segunda unidade.
3 MANUSEAMENTO DA CENTRAL À DISTÂNCIA
Tal como mencionado acima, a nossa central à distância permitirá a execução de
qualquer tipo de alteração ou modificação no menu do utilizador, tendo em conta
que o manuseamento dos botões do comando está configurado da forma seguinte:
- Botão 1: Permite a diminuição ou a modificação do valor do parâmetro
escolhido.
- Botão 2: Permite a movimentação para cima dentro do Menu Principal.
- Botão 3: Permite o aumento ou a modificação do valor do parâmetro
escolhido.
- Botão 4: Permite a movimentação para baixo dentro do Menu Principal.
- Botão 5 (ENTER): Permite o acesso ao Menu Principal e/ou o acesso ao
submenu desejado.
- Botão 6 (ESC): Permite a ativação e desativação da estufa/caldeira, mantendo
o mesmo pressionado durante 4 segundos. Permite igualmente a saída para o
Menu Principal a partir de um submenu ou para o ecrã de início.
Este documento é complementar ao manual de utilização que encontrará dentro do
seu equipamento de aquecimento, pelo que, para ter conhecimento das diferentes
opções de trabalho a que poderá aceder, deverá ter presente o referido documento.
Dependendo do modelo de estufa/caldeira que tenha adquirido, deverá ter em conta que:
- Se adquiriu qualquer um dos modelos seguintes: HYDROPOLAR 21, HYDROALASKA 21, CARLOTA HYDRO, HYDROARTICA 27,
HYDROBÁLTICA 27, KARINA HYDRO, HYDROARTICA 34 ou HYDROBÁLTICA 34, terá a possibilidade de escolher qualquer tipo de
combustível, do TIPO 1, TIPO 2 ou TIPO 3.
- Se adquiriu qualquer um dos modelos seguintes: HYDROPLUS-28, terá a possibilidade de escolher o TIPO 1 ou TIPO 2, ficando o
TIPO 3 desativado. Caso por qualquer circunstância escolha como combustível a utilizar o TIPO 3, deverá ter em conta que nesse
momento a estufa/caldeira trabalhará com os parâmetros do TIPO 1.
- Se adquiriu qualquer um dos modelos seguintes: OMEGA HYDRO, LETICIA HYDRO, DAMA HYDRO, REYNA HYDRO ou REYNA
HYDRO-C, só tem a possibilidade de trabalhar com um tipo de combustível: o TIPO 1, ficando o TIPO 2 e o TIPO 3 desativados. Caso,
por qualquer circunstância, escolha como combustível a utilizar o TIPO 2 ou o TIPO 3, tem que ter em conta que nesse momento a
estufa/caldeira trabalhará com os parâmetros do TIPO 1, isto é, sob o controlo dos únicos parâmetros sob os quais a máquina pode
ser regulada. De igual forma, observará que tem a opção de escolher a estação, função que está desativada para este modelo de
estufas/caldeiras.
- Caso o produto adquirido possa ser gerido por um termostato externo, sonda ambiente ou sonda de água, as mensagens
visualizadas no ecrã variarão em função da opção adotada.
PT
INSTRUÇÕES DE INSTALAÇÃO E USO CENTRAL À DISTÂNCIA PE-130

16
INDICE
Leggere le istruzioni prima installazione e uso.
1 INTRODUZIONE��������������������������������������������������������������������������������������������� 17
1.1 DESCRIZIONE GENERALE ������������������������������������������������������������������������������������������ 17
1.2 IDENTIFICAZIONE DELLA CENTRALINA A DISTANZA������������������������������������������������������������������ 17
1.3 FUNZIONI DISPONIBILI��������������������������������������������������������������������������������������������� 17
2 COLLEGAMENTO DEL MODULO ALLA SCHEDA ELETTRONICA ���������������������������������������������������� 17
3 GESTIONE DELLA CENTRALINA A DISTANZA ������������������������������������������������������������������� 18
ISTRUZIONI DI INSTALLAZIONE E USO CENTRALINA A DISTANZA PE-130
IT

17
1 INTRODUZIONE
1.1 DESCRIZIONE GENERALE
Questo documento descrive il modulo di telecomando esterno o centralina a distanza e fornisce le indicazioni per l'uso e il collegamento alla
stufa. Leggere le istruzioni di questo manuale prima installazione e uso.
Nel pacchetto riceverete i seguenti componenti:
- Centralina a distanza.
- Connettore verde alla scheda elettronica.
IMPORTANTE!! Il cavo per collegare la centralina a distanza alla scheda elettronica non è incluso.
1.2 IDENTIFICAZIONE DELLA CENTRALINA A DISTANZA
DISPLAY
PULSANTE 5
ENTER
ESC
ENTER
Venerdi 00:42
Temp. aria 16.5ºc
Temp. caldaia 21.0ºc
Temp. H20 87ºc
Press. H20 0.6b
Set potenza 3
Set aria 20ºc
Set H20 65ºc
Spento
TOUCHE 2
TOUCHE 6
ESC
TOUCHE 3
TOUCHE 4
TOUCHE 1
1.3 FUNZIONI DISPONIBILI
Utilizzando la centralina a distanza è possibile eseguire le seguenti funzioni a distanza, senza dover essere davanti al vostro stufa o caldaia
a pellet:
- Accensione e spegnimento della stufa
- Modifica dei diversi set di temperatura
- Modifica della potenza calorica
- Accedere a tutte le funzioni del Menu Utente e fare le modifiche
necessarie
- Non è possibile utilizzare la centralina a distanza comeTERMOSTATO
O CRONOTERMOSTATO
Dobbiamo ricordare che in nessun momento è possibile rimuovere gli allarmi con
l'aiuto della centralina e quindi dobbiamo andare al luogo dove si trova la stufa
o caldaia per verificare le cause che hanno causato l'allarme nel funzionamento.
Allo stesso modo, non è possibile accedere al Menu Tecnico ne modificare i dati.
2 COLLEGAMENTO DEL MODULO ALLA SCHEDA
ELETTRONICA
Il modulo è collegato alla scheda elettronica della stufa/caldaia con due cavi,
che devono essere installati nel connettore verde incluso, che poi deve essere
posizionato nel connettore CN21 della scheda. Deve accedere alla scheda
elettronica rimuovendo le camere della stufa/caldaia. Allo stesso modo è
necessario rimuovere il coperchio posteriore di protezione della centralina a
distanza.
Il collegamento dei cavi deve avere una posizione specifica per cui dobbiamo
prestare particolare attenzione quando si procede con l'installazione. Di seguito
è riportato una serie di foto con le due opzioni di installazione.
IT
ISTRUZIONI DI INSTALLAZIONE E USO CENTRALINA A DISTANZA PE-130

18
IMPORTANTE!! Per una stessa installazione solo è possibile utilizzare una
centralina a distanza e non è possibile utilizzare una seconda unità.
3 GESTIONE DELLA CENTRALINA A DISTANZA
Come menzionato in precedenza, la centralina a distanza ci permette di apportare
cambiamenti o modifiche al nostro menu utente, considereando che i pulsanti sono
configurati come segue:
- Pulsante 1: ci permette di ridurre o modificare il valore del parametro
selezionato.
- Pulsante 2: ci permette di spostarci su nel menu principale.
- Pulsante 3: ci permette di aumentare o modificare il valore del parametro
selezionato.
- Pulsante 4: ci permette di spostarci verso il basso nel menu principale.
- Pulsante 5 (ENTER): ci permette di accedere al menu principale e/o accedere
al sottomenu desiderato.
- Pulsante 6 (ESC): ci permette di accendere e spegnere la stufa/caldaia
premendolo per 4 secondi. Ugualmente, ci permette di ritornare al menu
principale da un sottomenu o all'inizio.
Questo documento è complementare al manuale che troverete all'interno della stufa
in modo che è necessario vedere questo documento in modo di conoscere le diverse
opzioni di lavoro.
A seconda del modello di stufa/caldaia che avete acquistato, si dovrebbe notare che:
- Se avete acquistato uno dei seguenti modelli: HYDROPOLAR 21, HYDROALASKA 21, CARLOTA HYDRO, HYDROARTICA 27,
HYDROBÁLTICA 27, KARINA HYDRO, HYDROARTICA 34 o HYDROBÁLTICA 34, si avrà la possibilità di scegliere qualsiasi tipo di
combustibile, sia tipo 1, tipo 2 o 3.
- Se avete acquistato il modello HYDROPLUS-28, avrete la possibilità di scegliere il tipo 1 o tipo 2, lasciando il tipo 3 disattivato. Nel
caso in cui, per qualsiasi motivo, scegliete di utilizzare come combustibile il TIPO 3, devono tenere a mente che in quel momento la
stufa/caldaia funzionerà con i parametri del tipo 1.
- Se avete acquistato uno dei seguenti modelli: OMEGA HYDRO, LETICIA HYDRO, DAMA HYDRO, REYNA HYDRO o REYNA
HYDRO-C, si avrà solamente la possibilità di scegliere il combustibile di tipo 1, lasciando il tipo 2 e 3 disattivati. Nel caso in cui, per
qualsiasi motivo, scegliete di utilizzare come combustibile il TIPO 2 o 3, devono tenere a mente che in quel momento la stufa/caldaia
funzionerà con i parametri del tipo 1. Allo stesso modo anche se ha la possibilità di scegliere la stagione, questa funzione è disabilitata
per questo modello di stufe/caldaie.
Nel caso in cui il prodotto acquistato possa essere gestito da un termostato esterno, sonda ambiente o sonda d'acqua, i messaggi
visualizzati sullo schermo variano a seconda della scelta adottata.
ISTRUZIONI DI INSTALLAZIONE E USO CENTRALINA A DISTANZA PE-130
IT

19
INDICE | INDEX | INDEX | ÍNDICE | INDICE
4 GARANTÍA ������������������������������������������������������������������������������������������������� 20
4.1. CONDICIONES PARA RECONOCER COMO VÁLIDA LA GARANTÍA������������������������������������������������������ 20
4.2. CONDICIONES PARA RECONOCER COMO NO VÁLIDA LA GARANTÍA �������������������������������������������������� 20
4.3. QUEDAN EXCLUIDOS DE LA GARANTÍA ����������������������������������������������������������������������������� 20
4 WARRANTY ������������������������������������������������������������������������������������������������ 21
4.1. WARRANTY WILL BE VALID IF��������������������������������������������������������������������������������������� 21
4.2. WARRANTY WILL NOT BE VALID IF ���������������������������������������������������������������������������������� 21
4.3. EXCLUDED FROM THE WARRANTY���������������������������������������������������������������������������������� 21
4 GARANTIE ������������������������������������������������������������������������������������������������� 22
4.1. CONDITIONS D’ACCEPTATION DE LA GARANTIE ��������������������������������������������������������������������� 22
4.2. CONDITIONS DE NON-ACCEPTATION DE LA GARANTIE ��������������������������������������������������������������� 22
4.3. ILS RESTENT EXCLUS DE LA GARANTIE.����������������������������������������������������������������������������� 22
4 GARANTIA ������������������������������������������������������������������������������������������������� 23
4.1. CONDIÇÕES PARA SE RECONHECER A GARANTIA COMO VÁLIDA ���������������������������������������������������� 23
4.2. CONDIÇÕES PARA SE RECONHECER A GARANTIA COMO INVÁLIDA��������������������������������������������������� 23
4.3. FICAM EXCLUÍDAS DA GARANTIA����������������������������������������������������������������������������������� 23
4 GARANZIA ������������������������������������������������������������������������������������������������� 24
4.1. CONDIZIONI PER RICONOSCERE COME VALIDA LA GARANZIA�������������������������������������������������������� 24
4.2. CONDIZIONI PER RICONOSCERE COME NON VALIDA LA GARANZIA��������������������������������������������������� 24
4.3. ESCLUSI DALLA GARANZIA ���������������������������������������������������������������������������������������� 24

20
4 GARANTÍA
El presente certificado de garantía, expedido por Bronpi Calefacción S.L., se extiende a la reparación o sustitución gratuita de cualquier
pieza defectuosa del aparato, bajo las siguientes condicionantes:
• Que el defecto aparezca en el plazo de tiempo reflejado en las condiciones generales de la garantía, que se constatará con la
factura de compra expedida por el vendedor autorizado.
• Que dicho defecto sea reconocido por el SAT.
El cliente no deberá pagar aquellos costes derivados de las actuaciones que pueda llevar a cabo el SAT que estén cubiertos por la
garantía.
CONDICIONES GENERALES DE LA GARANTÍA
BRONPI CALEFACCIÓN S.L. certifica que este aparato satisface todos los requisitos y normativas de fabricación y se compromete a reparar
o reponer las piezas cuya rotura o deterioro se manifieste en un periodo de 2 años para sistema eléctrico y partes móviles, todo ello siempre
y cuando se hayan cumplido las normas de instalación y uso indicados por el fabricante y que se adjuntan en el manual de instrucciones.
BRONPI CALEFACCIÓN S.L. no se hará en ningún caso responsable de las averías producidas por el mal empleo, conexión eléctrica
defectuosa o instalación incorrecta, así como de las averías que provengan de la manipulación del aparato por personal no autorizado por
BRONPI CALEFACCION S.L.
La sustitución de piezas no prolonga la garantía del aparato. La pieza sustituida tendrá 6 meses de garantía desde su instalación.
La garantía abarcará única y exclusivamente al aparato. No cubrirá en ningún caso, la desinstalación y posterior instalación del
mismo, así como el valor de los objetos y/o enseres del lugar de ubicación.
La garantía solamente será válida cuando la tarjeta que se adjunta en el manual de instrucciones, provista del sello de un vendedor
autorizado BRONPI CALEFACCION S.L. esté totalmente cumplimentada y se nos envíe en el momento de la venta.
Las posibles reclamaciones solamente serán atendidas adjuntando las referencias del modelo y número de la garantía.
LEA DETENIDAMENTE EL MANUAL DE INSTRUCCIONES ANTES DE LA INSTALACIÓN Y/O ENCENDIDO DEL APARATO. EN CASO DE
DUDA SOLICITE ASESORAMIENTO TÉCNICO A SU DISTRIBUIDOR.
4.1. CONDICIONES PARA RECONOCER COMO VÁLIDA LA GARANTÍA
La garantía únicamente será reconocida como válida si:
1. La centralita se ha instalado, por personal cualificado conforme a las normas de aplicación y respetando las normas de instalación
requeridas por el fabricante.
2. El cliente haya rellenado y firmado el certificado de la garantía por el cliente y haya sido convalidado por el SAT o distribuidor.
3. Dicho documento se acompañe por el comprobante legal de compra y esté conservado en buen estado para mostrarlo al SAT en
caso de actuación.
4.2. CONDICIONES PARA RECONOCER COMO NO VÁLIDA LA GARANTÍA
1. No cumplir con las condiciones descritas anteriormente.
2. Presencia de instalaciones eléctricas no conformes con las normas en vigor.
3. Daños causados por fenómenos normales de corrosión o deposición típicos de las instalaciones de calefacción.
4. Daños derivados del uso impropio del producto, modificaciones o manipulaciones indebidas, agentes atmosféricos, químicos o
electroquímicos y otras causas que no dependan de la fabricación del aparato.
5. Daños en la centralita debido al recambio de componentes no originales o actuaciones realizadas por personal no autorizado por
Bronpi Calefacción S.L.
6. Todos los daños derivados del transporte (se recomienda revisar minuciosamente los productos en el momento de su recepción),
deberán ser comunicados inmediatamente al distribuidor y se reflejarán en el documento de transporte y en la copia del transportista.
4.3. QUEDAN EXCLUIDOS DE LA GARANTÍA
• La desinstalación y posterior instalación de la centralita y las obras de albañilería.
• Las piezas ajenas al producto.
RESPONSABILIDAD:
Bronpi Calefacción S.L. no asumirá, bajo ningún concepto, indemnización alguna por daños directos o indirectos causados por el
producto o derivados de éste.
GARANTÍA

21
4 WARRANTY
This warranty certificate issued by Bronpi Calefacción S.L. extends to the reparation and replacement of the equipment or any defective
piece under the following conditions:
• The defect appears within a period of time not more than 24 months since purchase invoice of the client.
• The fault is recognised by the Technical Assistance Service.
The customer must not pay any fees resulting of the performances that the Technical Service may make that are covered under the
guarantee.
WARRANTY CONDITIONS
Bronpi Calefacción S.L. certifies that this equipment comply with all manufacturing requirements and regulations and it is committed to repair
or replace broken or damaged pieces of the sheet structure if it is informed before a period of time of 2 years for the electrical system and
mobile parts. It will be valide only when the installation and use norms have been followed, which are included in the instructions manual.
BRONPI CALEFACCIÓN S.L. will not be responsible in any case of the breakdown caused for a bad use, faulty electrical connection or wrong
installation, such as the breakdowns caused by the handling of the equipment for a non-authorized personnel by BRONPI CALEFACCIÓN
S.L.
Replacement of parts does not extend the warranty of the equipment.The replaced part will have 6 months warranty since it is
installed.
The warranty will only cover the equipment. The warranty will not respond to the charges derived from uninstalling or installing again
as well as the value of objects located in the installation room.
The warranty will only be valide when the card attached in the instructions manual, stamped for a seller authorized by BRONPI
CALEFACCIÓN S.L. is fully completed and be sent in the moment of the sale.
The possible queries will only be attended joining the references of model and warranty number.
READ CAREFULLY THESE INSTRUCTIONS BEFORE THE INSTALLATION AND/OR LIGHTING OFTHE EQUIPMENT. IN CASE OF
DOUBT ASK FORTECHNICAL CONSULTING TOYOUR PURCHASER.
4.1. WARRANTY WILL BE VALID IF
The warranty will only be valid if:
1. The switchboard has been installed by professional staff, following the application norms and respecting the installation norms of the
installations manual.
2. The warranty certificate has been completed and signed by the Technical Assistance or the purchaser.
3. This document with the legal proof purchase must be preserved in good conditions and the Technical Assistance Service may require
it.
4.2. WARRANTY WILL NOT BE VALID IF
1. Do not comply with the previous conditions.
2. Presence of electrical and/or hydraulic installations which do not comply with the regulations.
3. Damages caused by normal corrosion or deposition phenomena typical of heating systems.
4. Damages caused by the improper use of the product, modifications or improper handling, atmospherically, chemical, electrochemical
agents, and other causes that are not dependant on the manufacturing of the equipment.
5. Improper modifications or damages to the equipment due to the change of non-original components or actions performed by persons
not authorized by Bronpi Calefacción S.L.
6. All transport damages (it is recommended to check carefully the product when you receive it) should be reported immediately to the
distributor and will be reflected in the transport document and on the copy of the carrier.
4.3. EXCLUDED FROM THE WARRANTY
• The uninstalling and later installing of the central unit and masonry works.
• The pieces foreigner to product.
RESPONSIBILITY:
Bronpi Calefacción S.L. under no circumstances will accept any compensation for direct or indirect damages caused by the product
or derived from it.
WARRANTY
