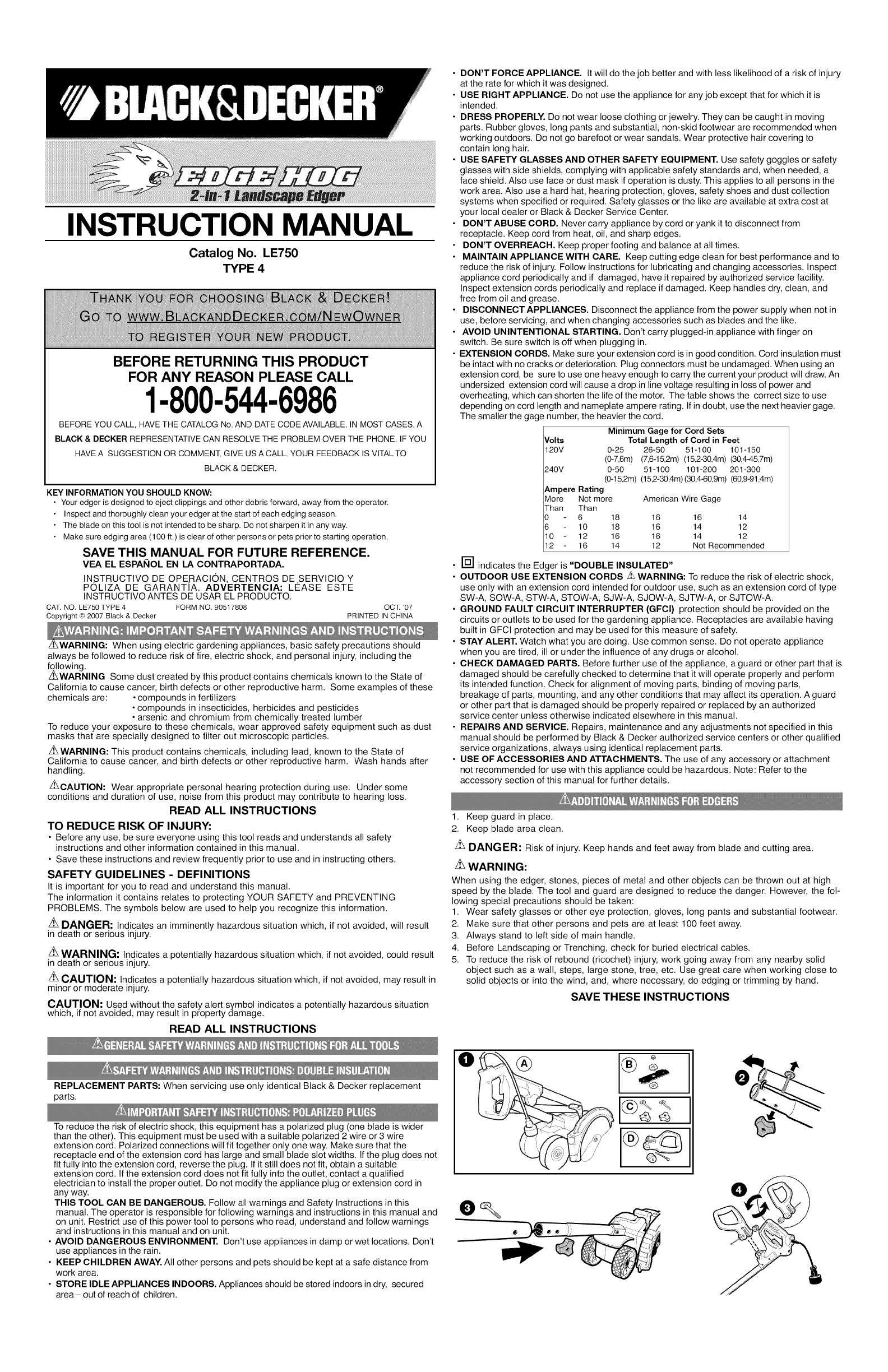

INSTRUCTION MANUAL

Catalog No• LE750

TYPE 4

BEFORE RETURNING THIS PRODUCT

FOR ANY REASON PLEASE CALL

1-800-544-6986

BEFORE YOU CALL, HAVE THE CATALOG No. AND DATE CODE AVAILABLE. IN MOST CASES, A

BLACK & DECKER REPRESENTATIVE CAN RESOLVE THE PROBLEM OVER THE PHONE. IF YOU

HAVE A SUGGESTION OR COMMENT, GIVE US A CALL. YOUR FEEDBACK IS VITAL TO

BLACK & DECKER.

KEY INFORMATION YOU SHOULD KNOW:

•Your edger is designed to eject clippings and other debris forward, away from the operator.

• Inspect and thoroughly clean your edger atthe start of each edging season.

• The blade on this tool is not intended to besharp. Do not sharpen it inany way.

• Make sure edging area (100 ft.) isclear of other persons or pets prior to starting operation.

SAVE THIS MANUAL FOR FUTURE REFERENCE•

VEA EL ESPAI_IOL EN LA CONTRAPORTADA.

INSTRUCTIVO DE OPERACION, CENTROS DE.SERVICtO Y

POLIZA DE GARANTtA. ADVERTENCIA: LEASE ESTE

INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

CAT. NO. LE750 TYPE 4 FORM NO. 90517808 OCT. '07

always be followed to reduce risk of fire, electric shock, and personal injury, including the

following.

/._WARNING Some dust created by this product contains chemicals known to the State of

California to cause cancer, birth defects or other reproductive harm. Some examples of these

chemicals are: • compounds in fertilizers

• compounds in insecticides, herbicides and pesticides

• arsenic and chromium from chemically treated lumber

To reduce your exposure to these chemicals, wear approved safety equipment such as dust

masks that are specially designed to filter out microscopic particles.

Z_WARNING: This product contains chemicals, including lead, known to the State of

California to cause cancer, and birth defects or other reproductive harm. Wash hands after

handling.

Z_CAUTION: Wear appropriate personal hearing protection during use. Under some

conditions and duration of use, noise from this product may contribute to hearing loss.

READ ALL INSTRUCTIONS

TO REDUCE RISK OF INJURY:

• Before any use, be sure everyone using this tool reads and understands all safety

instructions and other information contained in this manual.

• Save these instructions and review frequently prior to use and in instructing others.

SAFETY GUIDELINES -DEFINITIONS

It is important for you to read and understand this manual.

The information it contains relates to protecting YOUR SAFETY and PREVENTING

PROBLEMS. The symbols below are used to help you recognize this information.

Z_ DANGER: Indicates an imminently hazardous situation which, if not avoided, will result

in death or serious injury.

Z_WARNING: Indicates a potentially hazardous situation which, if not avoided, could result

in death or serious injury.

Z_CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in

minor or moderate injury.

CAUTION: Used without the safety alert symbol indicates a potentially hazardous situation

which, if not avoided, may result in property damage.

READ ALL INSTRUCTIONS

• DON'T FORCE APPLIANCE. tt will do the job better and with less likelihood of a risk of injury

at the rate for which it was designed.

• USE RIGHT APPLIANCE. Do not use the appliance for any job except that for which it is

intended.

• DRESS PROPERLY. Do not wear loose clothing or jewelry. They can be caught in moving

parts. Rubber gloves, long pants and substantial, non-skid footwear are recommended when

working outdoors. Do not go barefoot or wear sandals. Wear protective hair covering to

contain long hair.

• USE SAFETY GLASSES AND OTHER SAFETY EQUIPMENT. Use safety goggles or safety

glasses with side shields, complying with applicable safety standards and, when needed, a

face shield. Also use face or dust mask if operation is dusty. This applies to all persons in the

work area. Also use a hard hat, hearing protection, gloves, safety shoes and dust collection

systems when specified or required. Safety glasses or the like are available at extra cost at

your local dealer or Black & Decker Service Center.

• DON'T ABUSE CORD. Never carry appliance by cord or yank it to disconnect from

receptacle. Keep cord from heat, oil, and sharp edges.

• DON'T OVERREACH. Keep proper footing and balance at all times.

• MAINTAIN APPLIANCE WITH CARE. Keep cutting edge clean for best performance and to

reduce the risk of injury. Follow instructions for lubricating and changing accessories. Inspect

appliance cord periodically and if damaged, have it repaired by authorized service facility.

Inspect extension cords periodically and replace if damaged. Keep handles dry, clean, and

free from oil and grease.

• DISCONNECT APPLIANCES. Disconnect the appliance from the power supply when not in

use, before servicing, and when changing accessories such as blades and the like.

• AVOID UNINTENTIONAL STARTING. Don't carry plugged-in appliance with finger on

switch. Be sure switch is off when plugging in.

• EXTENSION CORDS. Make sure your extension cord is in good condition. Cord insulation must

be intact with no cracks or deterioration. Plug connectors must be undamaged. When using an

extension cord, be sure to use one heavy enough to carry the current your product will draw. An

undersized extension cord will cause a drop in line voltage resulting in loss of power and

overheating, which can shorten the life of the motor. The table shows the correct size to use

depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gage.

The smaller the gage number, the heavier the cord.

Minimum Gage for Cord Sets

Volts Total Length of Cord in Feet

20V 0-25 26-50 51-100 101-150

(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)

!40V 0-50 51-100 101-200 201-300

(0-15,2m) (15,2-30,4m)(30,4-60,gm) (60,9-91,4m)

Ampere Rating

More Not more American Wire Gage

Than Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

2 16 14 12 Not Recommended

• [] indicates the Edger is "DOUBLE INSULATED"

• OUTDOOR USE EXTENSION CORDS z_ WARNING: To reduce the risk of electric shock,

use only with an extension cord intended for outdoor use, such as an extension cord of type

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A, or SJTOW-A.

• GROUND FAULT CIRCUIT INTERRUPTER (GFCl) protection should be provided on the

circuits or outlets to be used for the gardening appliance. Receptacles are available having

built in GFCt protection and may be used for this measure of safety.

• STAY ALERT. Watch what you are doing. Use common sense. Do not operate appliance

when you are tired, ill or under the influence of any drugs or alcohol.

• CHECK DAMAGED PARTS. Before further use of the appliance, a guard or other part that is

damaged should be carefully checked to determine that it will operate properly and perform

its intended function. Check for alignment of moving parts, binding of moving parts,

breakage of parts, mounting, and any other conditions that may affect its operation. A guard

or other part that is damaged should be properly repaired or replaced by an authorized

service center unless otherwise indicated elsewhere in this manual.

• REPAIRS AND SERVICE. Repairs, maintenance and any adjustments not specified in this

manual should be performed by Black & Decker authorized service centers or other qualified

service organizations, always using identical replacement parts.

• USE OF ACCESSORIES AND ATTACHMENTS. The use of any accessory or attachment

not recommended for use with this appliance could be hazardous. Note: Refer to the

accessory section of this manual for further details.

1. Keep guard in place.

2. Keep blade area clean.

Z_ DANGER: Risk of injury. Keep hands and feet away from blade and cutting area.

WARNING:

When using the edger, stones, pieces of metal and other objects can be thrown out at high

speed by the blade. The tool and guard are designed to reduce the danger. However, the fol-

lowing special precautions should be taken:

1. Wear safety glasses or other eye protection, gloves, long pants and substantial footwear.

2. Make sure that other persons and pets are at least 100 feet away.

3. Always stand to left side of main handle.

4. Before Landscaping or Trenching, check for buried electrical cables.

5. To reduce the risk of rebound (ricochet) injury, work going away from any nearby solid

object such as a wall, steps, large stone, tree, etc. Use great care when working close to

solid objects or into the wind, and, where necessary, do edging or trimming by hand.

SAVE THESE INSTRUCTIONS

REPLACEMENT PARTS: When servicing use only identical Black & Decker replacement

parts.

To reduce the risk of electric shock, this equipment has a polarized plug (one blade is wider

than the other). This equipment must be used with a suitable polarized 2 wire or 3 wire

extension cord. Polarized connections will fit together only one way. Make sure that the

receptacle end of the extension cord has large and small blade slot widths. Ifthe plug does not

fit fully into the extension cord, reverse the plug. tf it still does not fit, obtain a suitable

extension cord. tf the extension cord does not fit fully into the outlet, contact a qualified

electrician to install the proper outlet. Do not modify the appliance plug or extension cord in

any way.

THIS TOOL CAN BE DANGEROUS. Follow all warnings and Safety Instructions in this

manual. The operator is responsible for following warnings and instructions in this manual and

on unit. Restrict use of this power tool to persons who read, understand and follow warnings

and instructions in this manual and on unit.

• AVOID DANGEROUS ENVIRONMENT. Don't use appliances in damp or wet locations. Don't

use appliances in the rain.

• KEEP CHILDREN AWAY. All other persons and pets should be kept at a safe distance from

work area.

• STORE IDLE APPLIANCES INDOORS. Appliances should be stored indoors in dry, secured

area- out of reach of children.

the tab. Gently tug on the cord to ensure that it is firmly retained in the handle.

4. Keep extension cord clear of operator, unit, and any obstacles at all times. Do not expose

the cord to heat, oil, water, or sharp edges.

BLADE (FIGURE 9)

/_ DANGER: UNPLUG TOOL! WAIT FOR BLADE TO COME TO COMPLETE STOP!

The blade, two spacers and hex head nut with conical washer should be attached to your

edger in the order shown. Please check that the blade has been properly mounted before

using your edger. The Edge Hog blade has two wear indicators that show when blade needs

to be replaced. When the blade wears to the small hole at each end of the blade it will give

only 1/4 in. depth of cut and should be replaced.

Tip: To increase blade life, keep initial cutting depth at minimum and increase depth

setting as blade wears.

TO REMOVE THE BLADE FOR REPLACEMENT:

z_DANGER: UNPLUG TOOL! WAIT FOR BLADE TO COME TO COMPLETE STOP!

z_ DANGER: Blade rotates momentarily after the switch is released.

1. Loosen the hex head nut (9/16 in.). Use a 1 in. wrench on the outer spacer, or a 2 in. x

4 in. wood block between the blade and guard if necessary to hold the blade from turning.

TO ATTACH NEW BLADE:

2. Ensure inner spacer is on shaft--"fiats" in spacer hole must engage with "flats" on shaft.

3. Holding the spacer in place, put the blade on the shaft, as shown (Figure 9).

4. Hold the blade against the spacer and install the outer spacer, again aligning the flats in

the spacer with the flats on the shaft.

5. Install the hex head nut and conical washer, then tighten with a wrench (140 in.pounds).

Note: Replace hex head nut and conical washer only with identical replacement part, see

Service Information.

SWITCH

To turn tool ON, squeeze the trigger switch. The trigger has been designed so that it is very

easy to hold in the ON position. To turn tool OFF, release the trigger.

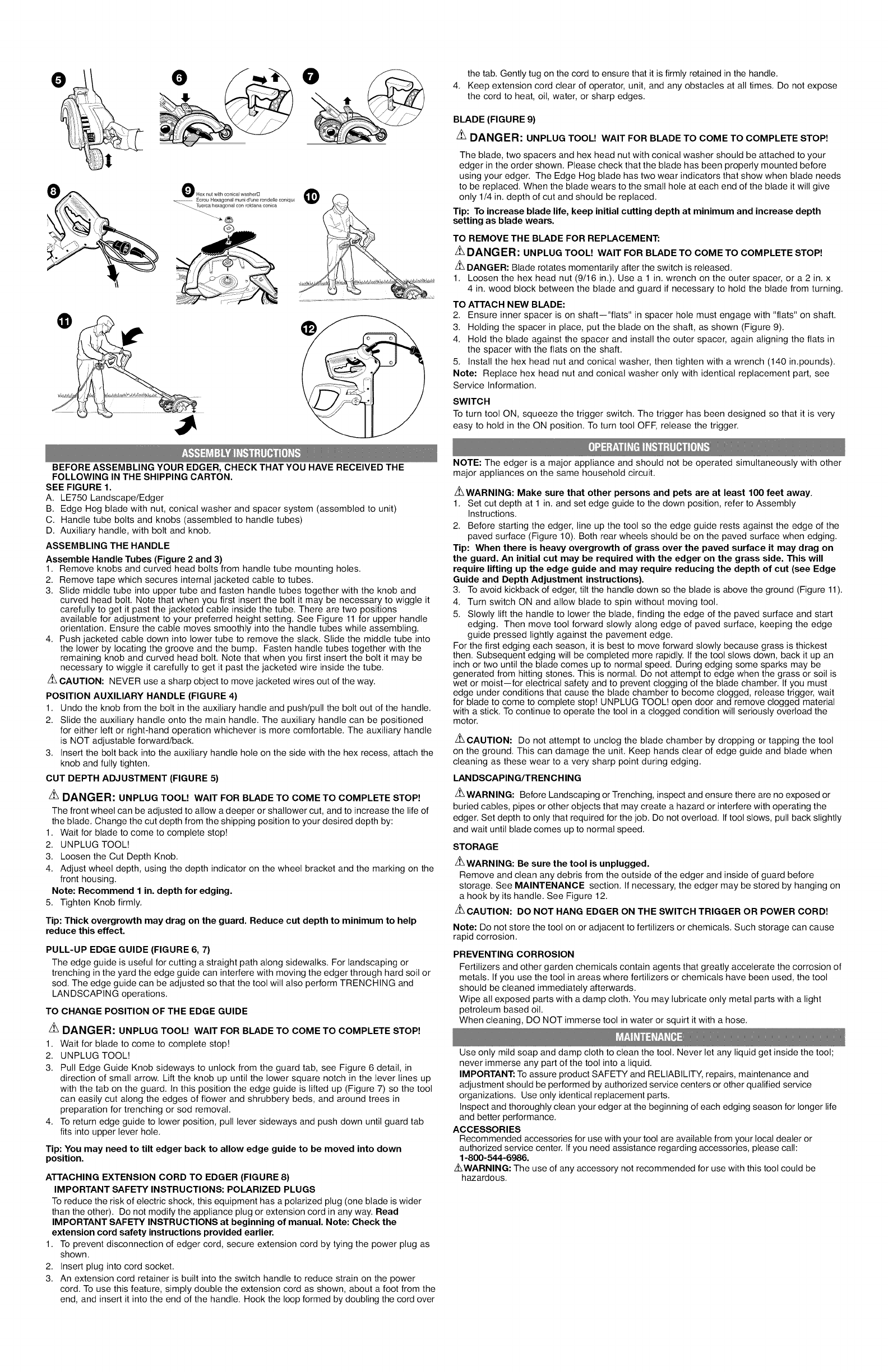

BEFORE ASSEMBLING YOUR EDGER, CHECK THAT YOU HAVE RECEIVED THE

FOLLOWING IN THE SHIPPING CARTON.

SEE FIGURE 1.

A. LE750 Landscape/Edger

B. Edge Hog blade with nut, conical washer and spacer system (assembled to unit)

C. Handle tube bolts and knobs (assembled to handle tubes)

D. Auxiliary handle, with bolt and knob.

ASSEMBLING THE HANDLE

Assemble Handle Tubes (Figure 2 and 3)

1. Remove knobs and curved head bolts from handle tube mounting holes.

2. Remove tape which secures internal jacketed cable to tubes.

3. Slide middle tube into upper tube and fasten handle tubes together with the knob and

curved head bolt. Note that when you first insert the bolt it may be necessary to wiggle it

carefully to get it past the jacketed cable inside the tube. There are two positions

available for adjustment to your preferred height setting. See Figure 11 for upper handle

orientation. Ensure the cable moves smoothly into the handle tubes while assembling.

4. Push jacketed cable down into lower tube to remove the slack. Slide the middle tube into

the lower by locating the groove and the bump. Fasten handle tubes together with the

remaining knob and curved head bolt. Note that when you first insert the bolt it may be

necessary to wiggle it carefully to get it past the jacketed wire inside the tube.

z_ CAUTION: NEVER use a sharp object to move jacketed wires out of the way.

POSITION AUXILIARY HANDLE (FIGURE 4)

1. Undo the knob from the bolt in the auxiliary handle and push/pull the bolt out of the handle.

2. Slide the auxiliary handle onto the main handle. The auxiliary handle can be positioned

for either left or right-hand operation whichever is more comfortable. The auxiliary handle

is NOT adjustable forward/back.

3. Insert the bolt back into the auxiliary handle hole on the side with the hex recess, attach the

knob and fully tighten.

CUT DEPTH ADJUSTMENT (FIGURE 5)

z_ DANGER: UNPLUG TOOL! WAIT FOR BLADE TO COME TO COMPLETE STOP!

The front wheel can be adjusted to allow a deeper or shallower cut, and to increase the life of

the blade. Change the cut depth from the shipping position to your desired depth by:

1. Wait for blade to come to complete stop!

2. UNPLUG TOOL!

3. Loosen the Cut Depth Knob.

4. Adjust wheel depth, using the depth indicator on the wheel bracket and the marking on the

front housing.

Note: Recommend 1 in. depth for edging.

5. Tighten Knob firmly.

Tip: Thick overgrowth may drag on the guard. Reduce cut depth to minimum to help

reduce this effect.

PULL-UP EDGE GUIDE (FIGURE 6, 7)

The edge guide is useful for cutting a straight path along sidewalks. For landscaping or

trenching in the yard the edge guide can interfere with moving the edger through hard soil or

sod. The edge guide can be adjusted so that the tool will also perform TRENCHING and

LANDSCAPING operations.

TO CHANGE POSITION OF THE EDGE GUIDE

z_ DANGER: UNPLUG TOOL! WAIT FOR BLADE TO COME TO COMPLETE STOP!

1. Wait for blade to come to complete stop!

2. UNPLUG TOOL!

3. Pull Edge Guide Knob sideways to unlock from the guard tab, see Figure 6 detail, in

direction of small arrow. Lift the knob up until the lower square notch in the lever lines up

with the tab on the guard. In this position the edge guide is lifted up (Figure 7) so the tool

can easily cut along the edges of flower and shrubbery beds, and around trees in

preparation for trenching or sod removal.

4. To return edge guide to lower position, pull lever sideways and push down until guard tab

fits into upper lever hole.

Tip: You may need to tilt edger back to allow edge guide to be moved into down

position.

ATTACHING EXTENSION CORD TO EDGER (FIGURE 8)

IMPORTANT SAFETY INSTRUCTIONS: POLARIZED PLUGS

To reduce the risk of electric shock, this equipment has a polarized plug (one blade is wider

than the other). Do not modify the appliance plug or extension cord in any way. Read

IMPORTANT SAFETY INSTRUCTIONS at beginning of manual. Note: Check the

extension cord safety instructions provided earlier.

1. To prevent disconnection of edger cord, secure extension cord by tying the power plug as

shown.

2. Insert plug into cord socket.

3. An extension cord retainer is built into the switch handle to reduce strain on the power

cord. To use this feature, simply double the extension cord as shown, about a foot from the

end, and insert it into the end of the handle. Hook the loop formed by doubling the cord over

NOTE: The edger is a major appliance and should not be operated simultaneously with other

major appliances on the same household circuit.

Z_WARNING: Make sure that other persons and pets are at least 100 feet away.

1. Set cut depth at 1 in. and set edge guide to the down position, refer to Assembly

Instructions.

2. Before starting the edger, line up the tool so the edge guide rests against the edge of the

paved surface (Figure 10). Both rear wheels should be on the paved surface when edging.

Tip: When there is heavy overgrowth of grass over the paved surface it may drag on

the guard. An initial cut may be required with the edger on the grass side. This will

require lifting up the edge guide and may require reducing the depth of cut (see Edge

Guide and Depth Adjustment instructions).

3. To avoid kickback of edger, tilt the handle down so the blade is above the ground (Figure 11).

4. Turn switch ON and allow blade to spin without moving tool.

5. Slowly lift the handle to lower the blade, finding the edge of the paved surface and start

edging. Then move tool forward slowly along edge of paved surface, keeping the edge

guide pressed lightly against the pavement edge.

For the first edging each season, it is best to move forward slowly because grass is thickest

then. Subsequent edging will be completed more rapidly, tf the tool slows down, back it up an

inch or two until the blade comes up to normal speed. During edging some sparks may be

generated from hitting stones. This is normal. Do not attempt to edge when the grass or soil is

wet or moist--for electrical safety and to prevent clogging of the blade chamber. If you must

edge under conditions that cause the blade chamber to become clogged, release trigger, wait

for blade to come to complete stop! UNPLUG TOOL! open door and remove clogged material

with a stick. To continue to operate the tool in a clogged condition will seriously overload the

motor.

Z_CAUTION: Do not attempt to unclog the blade chamber by dropping or tapping the tool

on the ground. This can damage the unit. Keep hands clear of edge guide and blade when

cleaning as these wear to a very sharp point during edging.

LANDSCAPING/TRENCHING

Z_ WARNING: Before Landscaping or Trenching, inspect and ensure there are no exposed or

buried cables, pipes or other objects that may create a hazard or interfere with operating the

edger. Set depth to only that required for the job. Do not overload. If tool slows, pull back slightly

and wait until blade comes up to normal speed.

STORAGE

Z_ WARNING: Be sure the tool is unplugged.

Remove and clean any debris from the outside of the edger and inside of guard before

storage. See MAINTENANCE section. If necessary, the edger may be stored by hanging on

a hook by its handle. See Figure 12.

z_ CAUTION: DO NOT HANG EDGER ON THE SWITCH TRIGGER OR POWER CORD!

Note: Do not store the tool on or adjacent to fertilizers or chemicals. Such storage can cause

rapid corrosion.

PREVENTING CORROSION

Fertilizers and other garden chemicals contain agents that greatly accelerate the corrosion of

metals. If you use the tool in areas where fertilizers or chemicals have been used, the tool

should be cleaned immediately afterwards.

Wipe all exposed parts with a damp cloth. You may lubricate only metal parts with a light

petroleum based oil.

When cleaning, DO NOT immerse tool in water or squirt it with a hose.

Use only mild soap and damp cloth to clean the tool. Never let any liquid get inside the tool;

never immerse any part of the tool into a liquid.

IMPORTANT: To assure product SAFETY and RELIABILITY, repairs, maintenance and

adjustment should be performed by authorized service centers or other qualified service

organizations. Use only identical replacement parts.

Inspect and thoroughly clean your edger at the beginning of each edging season for longer life

and better performance.

ACCESSORIES

Recommended accessories for use with your tool are available from your local dealer or

authorized service center. If you need assistance regarding accessories, please call:

1-800-544-6986.

/_WARNING: The use of any accessory not recommended for use with this tool could be

hazardous.

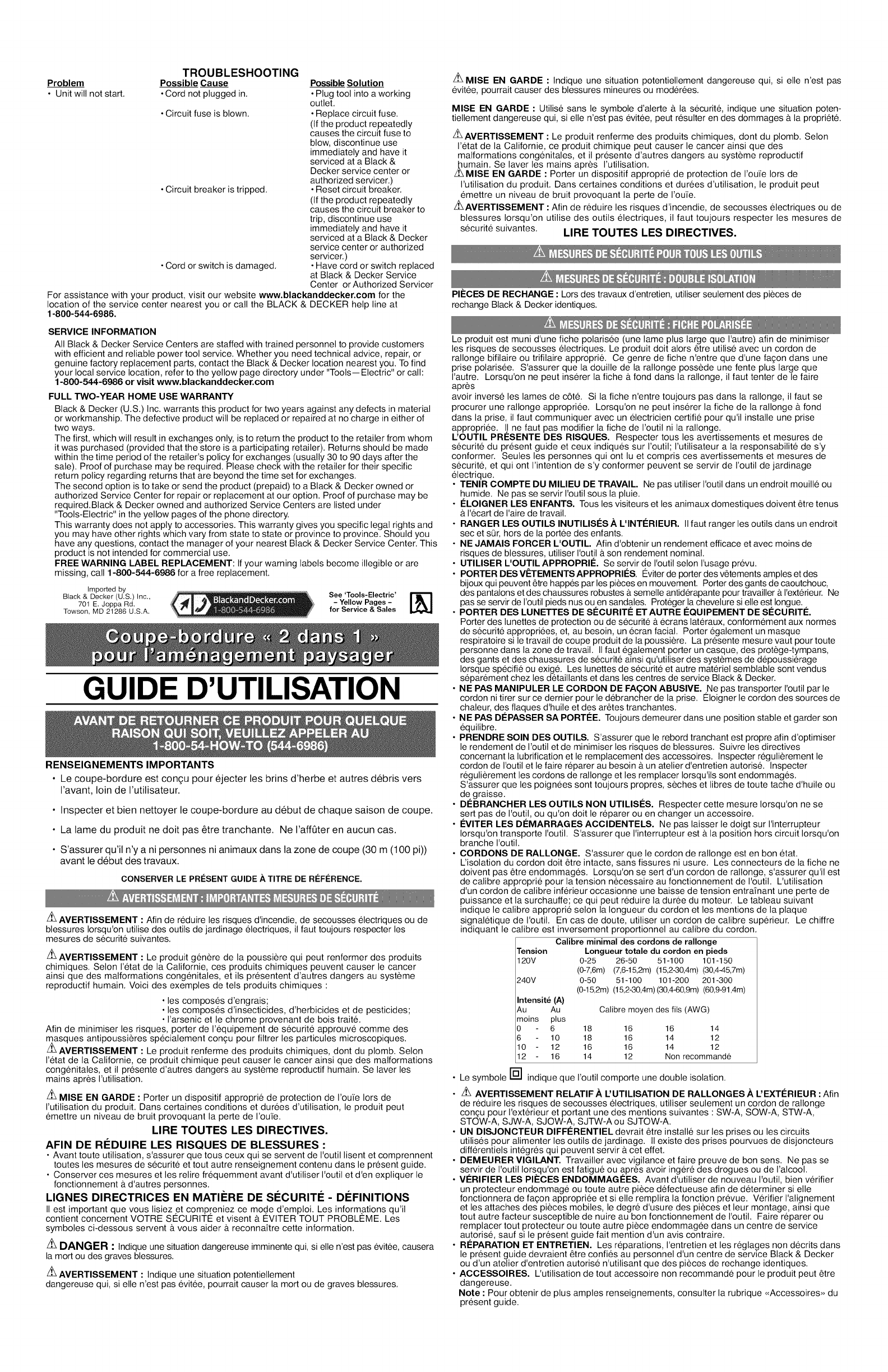

Problem

• Unit will not start.

TROUBLESHOOTING

Possible Cause

• Cord not plugged in.

• Circuit fuse is blown.

• Circuit breaker is tripped.

• Cord or switch is damaged.

Possible Solution

• Plug tool into a working

outlet.

• Replace circuit fuse.

(If the product repeatedly

causes the circuit fuse to

blow, discontinue use

immediately and have it

serviced at a Black &

Decker service center or

authorized servicer.)

• Reset circuit breaker.

(If the product repeatedly

causes the circuit breaker to

trip, discontinue use

immediately and have it

serviced at a Black & Decker

service center or authorized

servicer.)

• Have cord or switch replaced

at Black & Decker Service

Center or Authorized Servicer

For assistance with your product, visit our website www, blaekanddeeker, eom for the

location of the service center nearest you or call the BLACK & DECKER help line at

1-800-544-6986.

SERVICE INFORMATION

All Black & Decker Service Centers are staffed with trained personnel to provide customers

with efficient and reliable power tool service. Whether you need technical advice, repair, or

genuine factory replacement parts, contact the Black & Decker location nearest you. To find

your local service location, refer to the yellow page directory under "Tools--Electric" or call:

1-800-544-6986 or visit www.blackanddecker.com

FULL TWO-YEAR HOME USE WARRANTY

Black & Decker (U.S.) Inc. warrants this product for two years against any defects in material

or workmanship. The defective product will be replaced or repaired at no charge in either of

two ways.

The first, which will result in exchanges only, is to return the product to the retailer from whom

it was purchased (provided that the store is a participating retailer). Returns should be made

within the time period of the retailer's policy for exchanges (usually 30 to 90 days after the

sale). Proof of purchase may be required. Please check with the retailer for their specific

return policy regarding returns that are beyond the time set for exchanges.

The second option is to take or send the product (prepaid) to a Black & Decker owned or

authorized Service Center for repair or replacement at our option. Proof of purchase may be

required.Black & Decker owned and authorized Service Centers are listed under

"Tools-Electric" in the yellow pages of the phone directory.

This warranty does not apply to accessories. This warranty gives you specific legal rights and

you may have other rights which vary from state to state or province to province. Should you

have any questions, contact the manager of your nearest Black & Decker Service Center. This

product is not intended for commercial use.

FREE WARNING LABEL REPLACEMENT: tf your warning labels become illegible or are

missing, call 1-800-544-6986 for a free replacement.

ImpoSed by

Black & Decker(U.S.)lnc.,

701E. Joppa Rd.

Towson, MD 21286 U.S.A.

See 'Tools-Electric'

- Yellow Pages -

for Service & Sales

GUIDE D'UTILISATION

RENSEIGNEMENTS IMPORTANTS

• Le coupe-bordure est congu pour ejecter les brins d'herbe et autres debris vers

I'avant, loin de I'utilisateur.

• Inspecter et bien nettoyer le coupe-bordure au debut de chaque saison de coupe.

• La lame du produit ne dolt pas _tre tranchante. Ne I'afft3ter en aucun cas.

• S'assurer qu'il n'y a ni personnes ni animaux dans la zone de coupe (30 m (100 pi))

avant le debut des travaux.

CONSERVER LE PRESENT GUIDE ATITRE DE RI_FI_RENCE.

z_ AVERTISSEMENT : Afin de reduire les risques d'incendie, de secousses electriques ou de

blessures Iorsqu'on utilise des outils de jardinage electriques, il faut toujours respecter les

mesures de securite suivantes.

Z_ AVERTISSEMENT : Le produit genere de la poussiere qui peut renfermer des produits

chimiques. Selon I'etat de la Californie, ces produits chimiques peuvent causer le cancer

ainsi que des malformations congenitales, et ils presentent d'autres dangers au systeme

reproductif humain. Voici des exemples de tels produits chimiques :

• les composes d'engrais;

• les composes d'insecticides, d'herbicides et de pesticides;

• I'arsenic et le chrome provenant de bois traite.

Afin de minimiser les risques, porter de I'equipement de securite approuve comme des

masques antipoussieres specialement congu pour filtrer les particules microscopiques.

z_ AVERTISSEMENT : Le produit renferme des produits chimiques, dont du plomb. Selon

I'etat de la Californie, ce produit chimique peut causer le cancer ainsi que des malformations

congenitales, et il presente d'autres dangers au systeme reproductif humain. Se laver les

mains apres I'utilisation.

Z_ MISE EN GARDE : Porter un dispositif approprie de protection de I'ouie Iors de

I'utilisation du produit. Dans certaines conditions et durees d'utilisation, le produit peut

emettre un niveau de bruit provoquant la perte de I'ouie.

LIRE TOUTES LES DIRECTIVES.

AFIN DE RleDUlRE LES RISQUES DE BLESSURES :

• Avant toute utilisation, s'assurer que tous ceux qui se servent de I'outil lisent et comprennent

toutes les mesures de securite et tout autre renseignement contenu dans le present guide.

• Conserver ces mesures et les relire frequemment avant d'utiliser I'outil et d'en expliquer le

fonctionnement a_d'autres personnes.

LIGNES DIRECTRICES EN MATII=RE DE SI=CURITle - DI=FINITIONS

II est important que vous lisiez .et compreniez ce mod.e d'emploi. Les inform.ations qu'il

contient concernent VOTRE SECURITE et visent a_EVtTER TOUT PROBLEME. Les

symboles ci-dessous servent a_vous aider a_reconnaftre cette information.

Z_DANGER : tndique une situation dangereuse imminente qui, si elle n'est pas evitee, causera

la mort ou des graves blessures.

Z_ AVERTISSEMENT • lndique une situation potentiellement

dangereuse qui, si elle n'est pas evitee, pourrait causer la mort ou de graves blessures.

z_ MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n'est pas

evitee, pourrait causer des blessures mineures ou moderees.

MISE EN GARDE : Utilise sans le symbole d'alerte a_la securite, indique une situation poten-

tiellement dangereuse qui, si elle n'est pas evitee, peut resulter en des dommages a_la propriet&

z_ AVERTISSEMENT • Le produit renferme des produits chimiques, dont du plomb. Selon

I'etat de la Californie, ce produit chimique peut causer le cancer ainsi que des

malformations congenitales, et il presente d'autres dangers au systeme reproductif

z_uMmain. Se laver les mains apres I'utilisation.

ISE EN GARDE : Porter un dispositif approprie de protection de I'ouie Iors de

I'utilisation du produit. Dans certaines conditions et durees d'utilisation, le produit peut

emettre un niveau de bruit provoquant la perte de I'ouie.

Z_AVERTISSEMENT • Afin de reduire les risques d'incendie, de secousses electriques ou de

blessures Iorsqu'on utilise des outils electriques, il faut toujours respecter les mesures de

securite suivantes. LIRE TOUTES LES DIRECTIVES.

PIECES DE RECHANGE • Lors des travaux d'entretien, utiliser seulement des pieces de

rechange Black & Decker identiques.

Le produit est muni d'une fiche polarisee (une lame plus large que I'autre) afin de minimiser

les risques de secousses electriques. Le produit dolt alors etre utilise avec un cordon de

rallonge bifilaire ou trifilaire appropri& Ce genre de fiche n'entre que d'une fagon dans une

prise polarisee. S'assurer que la douille de la rallonge possede une fente plus large que

I'autre. Lorsqu'on ne peut inserer la fiche a_fond dans la rallonge, il faut tenter de le faire

apres

avoir inverse les lames de cet& si la fiche n'entre toujours pas dans la rallonge, il faut se

procurer une rallonge appropriee. Lorsqubn ne peut inserer la fiche de la rallonge a_fond

dans la prise, il faut communiquer avec un electricien certifie pour qu'il installe une prise

appropriee. II ne faut pas modifier la fiche de I'outil ni la rallonge.

L'OUTIL PRI_SENTE DES RISOUES. Respecter tousles avertissements et mesures de

securite du present guide et ceux indiques sur I'outil; I'utilisateur a la responsabilite de s'y

conformer. Seules les personnes qui ont lu et compris ces avertissements et mesures de

securite, et qui ont I'intention de s'y conformer peuvent se servir de I'outil de jardinage

electrique.

• TENIR COMPTE DU MILIEU DE TRAVAIL. Ne pas utiliser I'outil dans un endroit mouille ou

humide. Ne pas se servir I'outil sous la pluie.

• I_LOIGNER LES ENFANTS. Tousles visiteurs et les animaux domestiques doivent etre tenus

a_I'ecart de I'aire de travail.

• RANGER LES OUTILS INUTILISI_S AL'INTI_RIEUR. IIfaut ranger les outils dans un endroit

sec et sOr, hors de la portee des enfants.

• NE JAMAIS FORCER L'OUTIL. Afin d'obtenir un rendement efficace et avec moins de

risques de blessures, utiliser I'outil a_son rendement nominal.

• UTILISER L'OUTIL APPROPRII_. Se servir de I'outil selon I'usage prevu.

• PORTER DES VI_TEMENTS APPROPRII_S. €:viter de porter des vetements amples et des

bijoux qui peuvent etre happes par les pieces en mouvement. Porter des gants de caoutchouc,

des pantalons et des chaussures robustes a_semelle antiderapante pour travailler a_I'exterieur. Ne

passe servir de I'outil pieds nus ou en sandales. Proteger la chevelure si elle est Iongue.

• PORTER DES LUNETTES DE SI_CURITI_ ET AUTRE EQUlPEMENT DE SECURITE.

Porter des lunettes de protection ou de securite a_ecrans lateraux, conformement aux normes

de securite appropriees, et, au besoin, un ecran facial. Porter egalement un masque

respiratoire si le travail de coupe produit de la poussiere. La presente mesure vaut pour toute

personne darts la zone de travail. II faut egalement porter un casque, des protege-tympans,

des gants et des chaussures de securite ainsi qu'utiliser des systemes de depoussierage

Iorsque specific ou exig& Les lunettes de securite et autre materiel semblable sont vendus

separement chez les detaillants et darts les centres de service Black & Decker.

• NE PAS MANIPULER LE CORDON DE FA(_ON ABUSIVE..Ne pas transporter I'outil par le

cordon ni tirer sur ce demier pour le debrancher de la prise. Eloigner le cordon des sources de

chaleur, des fiaques d'huile et des aretes tranchantes.

• NE PAS DI_PASSER SA PORTI_E. Toujours demeurer darts une position stable et garder son

equilibre.

• PRENDRE SOIN DES OUTILS. S'assurer que le rebord tranchant est propre afin d'optimiser

le rendement de I'outil et de minimiser les risques de blessures. Suivre les directives

concernant la lubrification et le remplacement des accessoires, lnspecter regulierement le

cordon de I'outil et le faire reparer au besoin a_un atelier d'entretien autoris& lnspecter

regulierement les cordons de rallonge et les remplacer Iorsqu'ils sont endommages.

S'assurer que les poignees sont toujours propres, seches et libres de toute tache d'huile ou

de graisse.

• DEBRANCHER LES OUTILS NON UTILISI_S. Respecter cette mesure Iorsqu'on ne se

sert pas de I'outil, ou qu'on doit le reparer ou en changer un accessoire.

• I_VlTER LES DI_MARRAGES ACCIDENTELS. Ne pas laisser le doigt sur I'interrupteur

Iorsqu'on transporte I'outil. S'assurer que I'interrupteur est a_la position hors circuit Iorsqu'on

branche I'outil.

• CORDONS DE RALLONGE. S'assurer que le cordon de rallonge est en bon etat.

L'isolation du cordon doit etre intacte, sans fissures ni usure. Les connecteurs de la fiche ne

doivent pas etre endommages. Lorsqu'on se sert d'un cordon de rallonge, s'assurer qu'il est

de calibre approprie pour la tension necessaire au fonctionnement de I'outil. L'utilisation

d'un cordon de calibre inferieur occasionne une baisse de tension entrafnant une perte de

puissance et la surchauffe; ce qui peut reduire la duree du moteur. Le tableau suivant

indique le calibre approprie selon la Iongueur du cordon et les mentions de la plaque

signaletique de I'outil. En cas de doute, utiliser un cordon de calibre superieur. Le chiffre

indiquant le calibre est inversement proportionnel au calibre du cordon.

Calibre minimal des cordons de rallonge

Tension

120V

240V

Intensite (A)

Au Au

moins plus

0 6

6 10

10 12

12 16

Longueur totale du cordon en pieds

0-25 26-50 51-100 101-150

(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)

0-50 51-100 101-200 201-300

(0-15,2m) (15,2-30,4m)(30,4-60,9m) (60,9-91,4m)

Calibre moyen des fils (AWG)

18 16 16 14

18 16 14 12

16 16 14 12

14 12 Non recommande

• Le symbole [] indique que I'outil comporte une double isolation.

• z_ AVERTISSEMENT RELATIF AL'UTILISATION DE RALLONGES AL'EXTI_RIEUR : Afin

de reduire les risques de secousses electriques, utiliser seulement un cordon de rallonge

con_;u pour I'exterieur et portant une des mentions suivantes : SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-A ou SJTOW-A.

• UN DISJONCTEUR DIFFI_RENTIEL devrait etre installe sur les prises ou les circuits

utilises pour alimenter les outils de jardinage. II existe des prises pourvues de disjoncteurs

differentiels integres qui peuvent servir & cet effet.

• DEMEURER VIGILANT. Travailler avec vigilance et faire preuve de bon sens. Ne passe

servir de I'outil Iorsqu'on est fatigue ou apres avoir ingere des drogues ou de I'alcool.

• VI_RIFIER LES PIECES ENDOMMAGEES. Avant d'utiliser de nouveau I'outil, bien verifier

un protecteur endommage ou toute autre piece defectueuse afin de determiner si elle

fonctionnera de fad;on appropriee et si elle remplira la fonction prevue. Verifier I'alignement

et les attaches des pieces mobiles, le degre d'usure des pieces et leur montage, ainsi que

tout autre facteur susceptible de nuire au bon fonctionnement de I'outil. Faire reparer ou

remplacer tout protecteur ou toute autre piece endommagee dans un centre de service

autorise, sauf si le present guide fait mention d'un avis contraire.

• RI_PARATION ET ENTRETIEN. Les reparations, I'entretien et les reglages non decrits dans

le present guide devraient etre confies au personnel d'un centre de service Black & Decker

ou d'un atelier d'entretien autorise n'utilisant que des pieces de rechange identiques.

• ACCESSOIRES. L'utilisation de tout accessoire non recommande pour le produit peut etre

dangereuse.

Note : Pour obtenir de plus amples renseignements, consulter la rubrique <,Accessoires>, du

present guide.

1. Laisserlesprotecteursenplace.

2. S'assurerquelazoneautourdelalameestpropre.

DANGER•Risquedeblessures.€:loigner les mains et les pieds de la lame et de la zone de

coupe.

AVERTISSEMENT IMPORTANT

La lame du coupe-bordure en service peut ejecter avec force des pierres, des pieces de metal

ou d'autres objets. C'est pourquoi I'outil et le protecteur sont con_;us de maniere & limiter les

risques de blessures. IIconvient toutefois de prendre les precautions suivantes.

1. Porter des lunettes de securite, des gants, des pantalons et des chaussures robustes.

2. S'assurer qu'il n'y a pas d'animaux domestiques ni personne dans un rayon d'au moins 30

metres (100 pieds).

3. Toujours se tenir &gauche de la poignee principale.

4. Avant de couper une bordure ou une rigole, verifier s'il y a des ills electriques sous terre.

5. Afin de reduire les risques de blessures occasionnees par un rebond de I'outil, toujours tra-

vailler en s'eloignant des objets solides tels que murs, marches d'escalier, grosses roches

et arbres. Faire preuve de vigilance Iorsqu'on travaille & proximite de ces objets ou face au

vent, au besoin, effectuer le travail & la main.

CONSERVER CES MESURES.

AVANT D'ASSEMBLER LE COUPE-BORDURE, S'ASSURER QUE UEMBALLAGE

RENFERME TOUTES LES PII_CES SUlVANTES.

VOIR LA FIGURE 1.

A. Un coupe-bordure pour I'amenagement paysager, modele LE750.

B. Une lame Edge Hog avec un ecrou, une rondelle conique et un jeu de cales (assembles &

I'outil).

C. Un Boulons et boutons pour tube de poignee (assembles aux tubes du ch&ssis).

D. Une poignee auxiliaire avec un boulon et un bouton.

ASSEMBLAGE DE LA POIGNC:E

ASSEMBLAGE DES TUBES DE LA POIGNC:E (FIG. 2 ET 3)

1. Retirer les boutons et les boulons & tete bombee des trous de montage du tube de la

poignee.

2. Retirer le ruban qui fixe solidement le c&ble gaine interne aux tubes.

3. Coulisser le tube intermediaire darts le tube superieur et fixer ensemble les tubes de la

poignee & I'aide du bouton et de la tete de boulon courbee, tl est possible que vous ayez

&jouer delicatement avec le boulon pour le faire passer au-del& du c&ble gaine &

I'interieur du tube Iors de la premiere insertion. Deux positions de reglage en hauteur sont

offertes. Consulter la fig. 11 pour I'orientation de la poignee superieure. Lors de

I'assemblage des tubes, s'assurer que le c&ble se deplace librement & I'interieur.

4. Pour enlever le jeu present, tirer le c&ble gaine vers le bas, darts le tube inferieur. Faites

glisser le tube du milieu dans le tube inferieur en alignant la rainure et la saillie. Fixer les

tubes de la poignee ensemble avec I'autre bouton et la tete de boulon courbee. 11est

possible que vous ayez &jouer delicatement avec le boulon pour le faire passer au-del&

du fil gaine & I'interieur du tube Iors de la premiere insertion.

z_ MISE EN GARDE : NE JAMAtS utiliser un objet pointu pour deplacer les fils.

INSTALLATION DE LA POIGNI_E AUXILIAIRE (FIG. 4)

1. Detacher le bouton du boulon de la poignee auxiliaire et faire jouer le boulon pour le

sortir de la poignee.

2. Faire glisser la poignee auxiliaire sur la poignee principale. La poignee auxiliaire peut etre

installee &droite ou & gauche afin de rendre I'utilisation des plus confortables. La poignee

auxiliaire NE peut PASse regler vers I'avant ou I'arriere.

3. Inserer le boulon de nouveau darts le trou avec un creux hexagonal qui se trouve sur le

c6te de la poignee auxiliaire, fixer le bouton et bien serrer.

RI_GLAGE DE LA PROFONDEUR DE COUPE (FIG. 5)

La roue avant se regle afin de modifier la profondeur de coupe et de prolonger la duree de

la lame. Faire ce qui suit pour modifier le reglage de la profondeur de coupe Iorsqu'on retire

I'outil de I'emballage.

1. Attendre I'immobilisation complete de la lame!

2. DI_BRANCHER L'OUTtL!

3. Desserrer le bouton de reglage de la profondeur.

4. Regler la hauteur de la roue en utilisant I'indicateur de profondeur qui se trouve sur le

support de la roue et les mentions sur le boi'tier avant.

Note • Une profondeur de 2,5 cm (1pc) est recommandee pour couper une bordure.

5. Bien resserrer le bouton.

Conseil : Lorsque I'herbe est haute, cela peut offrir une resistance au protecteur.

Reduire la profondeur de coupe au minimum afin de contrer cet effet.

GUIDE DE REBORD (FIG. 6 ET 7)

Le guide de rebord est pratique pour couper une ligne droite le long des trottoirs. Lorsqu'on

veut effectuer des travaux d'amenagement paysager ou couper des rigoles darts la cour, le

guide de rebord peut nuire Iors de travaux dans de la terre battue ou des motte.s de gazon.

On peut regler le guide afin de pouvoir faire des RtGOLE ou des travaux d'AMENAGEMENT

PAYSAGER.

z_ DANGER : DI_BRANCHER L'OUTIL! Attendre I'immobilisation complete de la lame!

POUR MODIFIER LA POSITION DU GUIDE DE REBORD, FAIRE CE QUl SUIT.

1. Attendre I'immobilisation complete de la lame!

2. DI_BRANCHER L'OUTIL!

3. Tirer le bouton du guide de rebord de fad;on laterale (darts le sens de la petite fleche) afin

de le degager de la patte du protecteur (detail, fig. 6). Soulever le bouton jusqu'& ce que

I'encoche carree inferieure du levier s'aligne sur la patte du protecteur. Dans cette

position, le guide est souleve (fig. 7) de fad;on & pouvoir couper aisement le long de

plates-bandes, d'arbustes ou d'arbres pour faire des rigoles ou couper des mottes de gazon.

4. Pour abaisser le guide, tirer le levier de fad;on laterale et I'abaisser jusqu'& ce que la patte

du protecteur s'insere darts le trou superieur du levier.

Conseil : II peut etre necessaire d'incliner le coupe-bordure vers I'arriere afin d'abaisser

le guide.

FIXATION DE LA RALLONGE AU COUPE-BORDURE (FIG. 8)

IMPORTANTES MESURES DE SECURITI_ : FICHE POLARISI_E

Afin de minimiser les risques de secousses electriques, le produit est muni d'une fiche polarisee

(une lame plus large que I'autre). Ne pas modifier la fiche de I'outil ni le cordon de rallonge. Life

les IMPORTANTES MESURES DE SI_CURITI_ au debut du present guide. Note : Consulter

les mesures de securite relatives au cordon de rallonge precitees.

1. Afin de prevenir le debranchement du cordon, fixer celui-ci de la maniere illustree.

2. Inserer la fiche dans la douille du cordon.

3. La poignee de I'interrupteur comporte un dispositif de retenue du cordon integr6

minimisant les contraintes sur la rallonge. Pour s'en servir, il suffit de plier la rallonge de

la fagon illustree, & environ 30 cm (1 pi) de son extremite, et d'inserer la boucle au bout

de la poignee. Fixer la boucle ainsi formee par la rallonge sur I'ergot. Tirer doucement

sur la rallonge afin de s'assurer qu'elle est bien fixee dans la poignee du coupe-bordure.

4. E.'loigner la rallonge de I'utilisateur, de I'outil et de tout autre obstacle en tout temps.

Eloigner le cordon des sources de chaleur, des flaques d'huile, de I'eau ou d'aretes

tranchantes.

PROTECTEUR (FIG. 9 & 9A)

/_ DANGER : DI_BRANCHER L'OUTIL! Attendre I'immobilisation complete de la lame!

Le protecteur s'ouvre en basculant pour nettoyer le Iogement de la lame ou pour permettre

le remplacement de la lame. Pour I'ouvrir, faire toumer le bouton de degagement du

protecteur dans le sens horaire (en regardant le c6te du protecteur) jusqu'& ce qu'il s'arrete

(environ 90 °) (fig. 9 detail). Tirer sur le bouton pour ouvrir la porte (fig. 9A). Lorsqu'on

ferme le protecteur, faire toumer le bouton darts le sens horaire sur 90° (fig. 9 detail) et

refermer completement la porte en la poussant. Le bouton verrouille automatiquement la

porte. Lorsque le bouton ne retoume pas & la position verrouillee, pousser sur la porte

jusqu'&ce que le bouton s.'enclenche. S'ASSURER QUE LE PROTECTEUR EST BIEN

FERME ET VERROUILLE AVANT D'UTtLISER L'OUTtL.

LAME (FIG. 10)

z_ DANGER : DI_BRANCHER L'OUTIL! Attendre I'immobilisation complete de la lame!

Fixer la lame, les deux cales, I'ecrou & tete hexagonale et la rondelle conique dans I'ordre

illustr& Priere de verifier I'installation de la lame avant d'utiliser I'outil. La lame du coupe-

bordure comporte deux indicateurs d'usure afin de savoir quand remplacer la lame.

Lorsque la lame est usee jusqu'au petit trou &chaque extremite de celle-ci, elle procure une

coupe d'une profondeur de 6 mm (1/4 pc) et il faut la remplacer.

Conseil : Afin de prolonger la duree de la lame, regler la profondeur de coupe au

minimum pour la premiere coupe et augmenter le reglage de la profondeur amesure

que la lame s'use.

FAIRE CE QUI SUIT POUR REMPLACER LA LAME.

z_ DANGER : DI_BRANCHER L'OUTIL! Attendre I'immobilisation complete de la lame!

Z_ MISE EN GARDE : La lame continue de tourner pendant quelques instants apres avoir

rel&che I'interrupteur.

1. Faire toumer le bouton et ouvrir la porte.

2. Desserrer I'ecrou & tete hexagonale (9/16 pc). Se servir d'une cle de 1 pc contre la ron-

delle exterieure ou d'une piece de bois de 2 pc sur 4 pc, au besoin, entre le protecteur et

la lame pour empecher cette derniere de bouger.

INSTALLATION DE LA NOUVELLE LAME

3. Installer la cale interne sur I'arbre; les ,, plats >,du trou de la cale doivent s'inserer sur

ceux de I'arbre.

4. Tout en retenant la cale en place, placer la lame sur I'arbre de la fad;on illustree (fig. 10).

5. Retenir la lame contre la cale et installer la cale exterieure, toujours en alignant les ,, plats >,

de la cale sur ceux de I'arbre.

6. Installer I'ecrou & tete hexagonale et la rondelle conique, puis les serrer & I'aide d'une cle

(couple de 140 Ib-po).

Note : Remplacer I'ecrou &tete hexagonale et la rondelle conique seulement par des

pieces de rechange identiques, voir la rubrique relative & I'entretien.

7. Fermer la porte; le bouton doit se trouver en position verrouillee.

INTERRUPTEUR

METTRE L'OUTtL EN MARCHE en appuyant sur I'interrupteur & detente. Celui-ci est con_;u

pour etre tenu sans peine en position de marche. POUR ARRE_TER L'OUTtL, il suffit de

rel&cher I'interrupteur.

NOTE : Le coupe-bordure est un appareil electrique energivore et il ne doit pas etre utilise

si_nultanement avec d'autres appareils electriques energivore sur le meme circuit.

z_ AVERTISSEMENT : S'assurer que les observateurs et les animaux domestiques se

trouvent a au moins 30 m (100 pi) de I'outil,

1. Regler la profondeur de coupe & 2,5 cm (1 pc) et abaisser le guide (consulter les instructions

relative au montage).

2. Avant de mettre I'outil en marche, le placer de sorte que le guide de rebord repose contre le

bord de la surface pavee (fig. 11). Les deux roues arriere doivent se trouver sur la surface

pavee Iorsqu'on coupe la bordure.

Conseil : Lorsque de rherbe a pousse sur la surface pavee, cela peut offrir une resistance

au protecteur. II peut etre necessaire de couper une premiere lois avec le coupe-bordure

sur la pelouse. IIfaut alors soulever le guide de rebord et reduire la profondeur de coupe

(consulter les rubriques relatives au guide de rebord et ala profondeur de coupe).

3. Afin d'eviter les risques de rebond, abaisser la poignee de sorte que la lame se trouve

au-dessus du sol (fig. 12).

4. Mettre I'outil en marche et laisser la lame toumer sans bouger I'outil.

5. Soulever doucement la poignee afin d'abaisser la lame, de trouver le rebord de la

surface pavee et de commencer la coupe. On peut ensuite deplacer I'outil lentement

vers I'avant le long de la surface pavee en laissant le guide reposer legerement contre le

rebord du pave.

Lors de la premiere coupe au debut de la samson, il est preferable d'avancer lentement car

c'est le moment oQ le gazon est le plus long. Par la suite, on pourra effectuer le travail plus

rapidement. Lorsque le moteur ralentit, reculer de un pouce ou deux afin de permettre &la

lame de reprendre sa vitesse normale. Lors de la coupe, il peut y avoir formation

d'etincelles Iorsque I'outil frappe des roches; il s'agit d'une situation normale. Ne pas utiliser

I'outil Iorsque le sol est humide ou mouille afin d'eviter les risques de secousses electriques

ainsi que I'obstruction du Iogement de la lame. Dans ce demier cas, attendre

I'immobilisation complete de la lame! DC:BRANCHER L'OUTIL! Ouvrir la porte et degager

I'obstruction & I'aide d'un b&ton. Lorsqu'on continue de se servir d'un outil bloque, on

surcharge le moteur.

z_ MISE EN GARDE : Ne pas tenter de net.toyer le Iogement de la lame en frappant I'outil

contre le sol au risque de I'endommager. Eloigner les mains du guide et de la lame pendant

les travaux de nettoyage car ces composantes deviennent tranchantes & I'usure.

AMC:NAGEMENT PAYSAGER/RIGOLES

z_ AVERTISSEMENT : Avant d'effectuer des travaux d'amenagement paysager ou de

couper des rigoles, s'assurer qu'il n'y a pas de ills, de tuyaux ou tout autre objet & decouvert

ni sous terre qui pourraient presenter des risques ou nuire au fonctionnement de I'outil.

Regler & la profondeur de coupe necessaire uniquement. Ne pas surcharger I'outil.

Lorsque celui-ci ralentit, reculer legerement et attendre que la lame toume & son regime normal.

RANGEMENT

z_ AVERTISSEMENT : S'assurer que I'outil est debranch&

Enlever tout debris du dessous du coupe-bordure et de I'interieur du protecteur, puis nettoyer

ces parties avant de ranger I'outil. Consulter la rubrique relative & I'entretien. Le cas

echeant, le coupe-bordure peut etre range en le suspendant par sa poignee (fig. 13).

z_ MISE EN GARDE : NE PAS SUSPENDRE L'OUTIL SUR L'INTERRUPTEUR .&

DI_TENTE NI SUR LE CORDON!

Note : Ne pas ranger I'outil sur des fertilisants ou des produits chimiques, ni pres de ceux-ci

au risque de causer la corrosion rapide de I'outil.

PREVENTION DE LA CORROSION

Des fertilisants et autres produits chimiques de jardinage renferment des agents qui peuvent

grandement accelerer la corrosion des metaux. Lorsqu'on taille la bordure I& oQ on a utilise des

fertilisants ou d'autres produits chimiques, il faut nettoyer I'outil comme suit immediatement apres

s'en etre servi. Nettoyer toutes les pieces & decouvert & I'aide d'un chiffon humide. On peut

lubrifier les pieces metalliques seulement & I'aide d'huile de petrole leger. Lots du nettoyage, NE

PAS immerger I'outil ni I'arroser & I'aide d'un boyau.

Utiliser seulement du savon doux et un chiffon humide pour nettoyer I'outil. Ne laisser aucun

liquide s'infiltrer dans I'outil et ne jamais immerger ce demier.

IMPORTANT : Pour assurer la SECURtTE D'EMPLOt et la FIABILIT¢: de I'outil, n'en confier

la reparation, les rajustements e la mise au point qu'& un centre de service ou & un atelier

d'entretien autorise n'utilisant que des pieces de rechange identiques. Inspecter et bien

nettoyer I'outil au debut de chaque samson de coupe afin d'en prolonger la duree et d'en

optimiser le rendement.

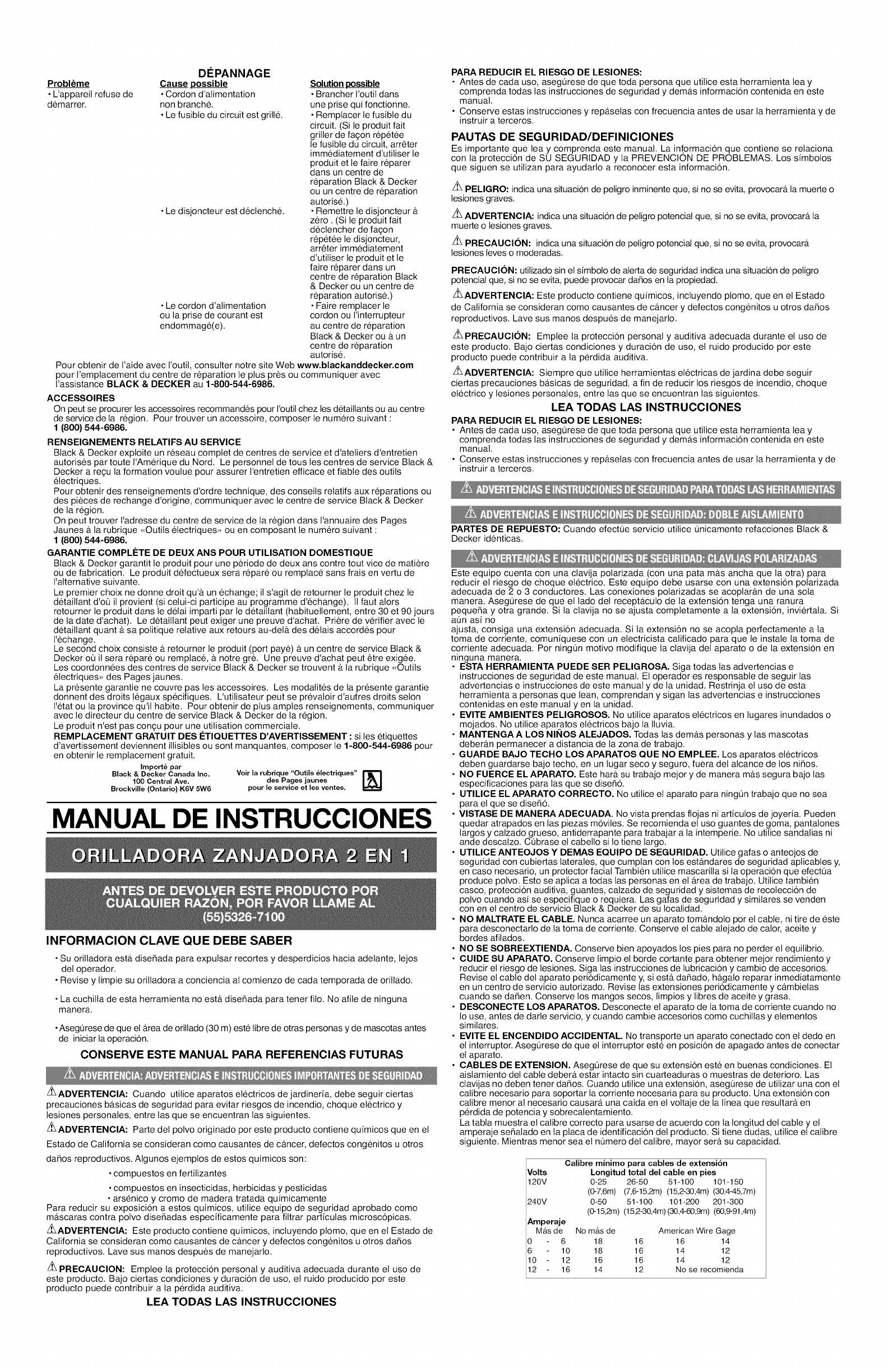

Probleme

•L'appareil refuse de

demarrer.

DI_PANNAGE

Cause possible

• Cordon d'alimentation

non branch&

• Le fusible du circuit est grill&

• Le disjoncteur est declench&

• Le cordon d'alimentation

ou la prise de courant est

endommage(e).

Solution possible

• Brancher I'outil dans

une prise qui fonctionne.

• Remplacer le fusible du

circuit. (Si le produit fait

griller de fa£on repetee

le fusible du circuit, arreter

immediatement d'utiliser le

produit et le faire reparer

dans un centre de

reparation Black & Decker

ou un centre de reparation

autoris&)

• Remettre le disjoncteur A

zero. (Si le produit fait

declencher de fa£on

repetee le disjoncteur,

arreter immediatement

d'utiliser le produit et le

faire reparer dans un

centre de reparation Black

& Decker ou un centre de

reparation autoris&)

• Faire remplacer le

cordon ou I'interrupteur

au centre de reparation

Black & Decker ou Aun

centre de reparation

autoris&

Pour obtenir de I'aide avec I'outil, consulter notre site Web www, blackanddecker, com

pour I'emplacement du centre de reparation le plus pres ou communiquer avec

I'assistance BLACK &DECKER au 1-800-544-6986.

ACCESSOIRES

On peut se procurer les accessoires recommandes pour I'outil chez les detaillants ou au centre

de service de la region. Pour trouver un accessoire, composer le numero suivant :

1 (800) 544-6986.

RENSEIGNEMENTS RELATIFS AU SERVICE

Black & Decker exploite un reseau complet de centres de service et d'ateliers d'entretien

autorises par toute I'Amerique du Nord. Le personnel de tousles centres de service Black &

Decker a re£u la formation voulue pour assurer I'entretien efficace et liable des outils

electriques.

Pour obtenir des renseignements d'ordre technique, des conseils relatifs aux reparations ou

des pieces de rechange d'origine, communiquer avec le centre de service Black & Decker

de la region.

On peut trouver I'adresse du centre de service de la region dans I'annuaire des Pages

Jaunes Ala rubrique <,Outils 61ectriques>> ou en composant le numero suivant :

1 (800) 544-6986.

GARANTIE COMPLETE DE DEUX ANS POUR UTILISATION DOMESTIQUE

Black & Decker garantit le produit pour une periode de deux arts contre tout vice de matiere

ou de fabrication. Le produit defectueux sera repar6 ou remplace sans frais en vertu de

I'alternative suivante.

Le premier choix ne donne droit qu'& un echange; il s'agit de retourner le produit chez le

detaillant d'oQ il provient (si celui-ci participe au programme d'echange). 11faut alors

retourner le produit darts le delai imparti par le detaillant (habituellement, entre 30 et 90 jours

de la date d'achat). Le detaillant peut exiger une preuve d'achat. Priere de verifier avec le

detaillant quant A sa politique relative aux retours au-del& des delais accordes pour

I'echange.

Le second choix consiste A retourner le produit (port paye) A un centre de service Black &

Decker oQ il sera repare ou remplace, A notre gr& Une preuve d'achat peut etre exigee.

Les coordonnees des centres de service Black & Decker se trouvent A la rubrique <,Outils

electriques>> des Pages jaunes.

La presente garantie ne couvre pas les accessoires. Les modalites de la presente garantie

donnent des droits legaux specifiques. L'utilisateur peut se prevaloir d'autres droits selon

I'etat ou la province qu'il habite. Pour obtenir de plus amples renseignements, communiquer

avec le directeur du centre de service Black & Decker de la region.

Le produit n'est pas congu pour une utilisation commerciale.

REMPLACEMENT GRATUIT DES I_TIQUETTES D'AVERTISSEMENT : si les etiquettes

d'avertissement deviennent illisibles ou sont manquantes, composer le 1-800-544-6986 pour

en obtenir le remplacement gratuit.

Importe par

Black & Decker Canada Inc. Voir la rubrique "Outils electriques"

100 Central Ave. des Pages jaunes

Brockville (Ontario) K6V 5W6 pour le service et les ventes.

MANUAL DE INSTRUCCIONES

INFORMACION CLAVE QUE DEBE SABER

• Su orilladora esta_diseSada para expulsar recortes y desperdicios hacia adelante, lejos

del operador.

• Revise y limpie su orilladora a conciencia al comienzo de cada temporada de orillado.

• La cuchilla de esta herramienta no esta_diseSada para tener filo. No afile de ninguna

manera.

•AsegQrese de que el Area de orillado (30 m) este libre de otras personas y de mascotas antes

de iniciar la operaci6n.

CONSERVE ESTE MANUAL PARA REFERENCIAS FUTURAS

Z_ADVERTENClA: Cuando utilice aparatos electricos de jardineria, debe seguir ciertas

precauciones basicas de seguridad para evitar riesgos de incendio, choque electrico y

lesiones personales, entre las que se encuentran las siguientes.

Z:_ADVERTENCIA: Parte del polvo originado por este producto contiene quimicos queen el

Estado de California se consideran como causantes de c_tncer, defectos congenitos u otros

daSos reproductivos. AIgunos ejemplos de estos quimicos son:

• compuestos en fertilizantes

• compuestos en insecticidas, herbicidas y pesticidas

• arsenico y cromo de madera tratada quimicamente

Para reducir su exposici6n a estos quimicos, utilice equipo de seguridad aprobado como

mascaras contra polvo diseSadas especificamente para filtrar particulas microsc6picas.

Z_ADVERTENCIA: Este producto contiene quimicos, incluyendo plomo, queen el Estado de

California se consideran como causantes de cancer y defectos congenitos u otros daSos

reproductivos. Lave sus manos despues de manejarlo.

Z_ PREOAUOION: Emplee la protecci6n personal y auditiva adecuada durante el uso de

este producto. Bajo ciertas condiciones y duraci6n de uso, el ruido producido por este

producto puede contribuir a la perdida auditiva.

LEA TODAS LAS INSTRUCCIONES

PARA REDUCIR EL RIESGO DE LESIONES:

• Antes de cada uso, aseg0rese de que toda persona que utilice esta herramienta lea y

comprenda todas las instrucciones de seguridad y demas informaci6n contenida en este

manual.

• Conserve estas instrucciones y repaselas con frecuencia antes de usar la herramienta y de

instruir a terceros.

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante que lea y comprenda este manual. La inf.ormaci6n que contiene se relaciona

con la protecci6n de SU SEGURtDAD y la PREVENCION DE PROBLEMAS. Los simbolos

que siguen se utilizan para ayudarlo a reconocer esta informaci6n.

Z_ PELIGRO: indica una situacion de peligro inminente que, si no se evita, provocara la muerte o

lesiones graves.

Z_ ADVERTENCIA" indica una situacion de peligro potencial que, si no se evita, provocara la

muerte o lesiones graves.

z_ PRECAUOION: indica una situacion de peligro potencial que, si no se evita, provocar_t

lesiones leves o moderadas.

PRECAUClON: utilizado sin el simbolo de alerta de seguridad indica una situacion de peligro

potencial que, si no se evita, puede provocar da_os en la propiedad.

Z_ADVERTENCIA. Este producto contiene quimicos, incluyendo plomo, que en el Estado

de California se consideran como causantes de c_mcer y defectos congenitos u otros da_os

reproductivos. Lave sus manos despues de manejarlo.

z_ PREOAUOION: Emplee la proteccion personal y auditiva adecuada durante el uso de

este producto. Bajo ciertas condiciones y duracion de uso, el ruido producido por este

producto puede contribuir a la perdida auditiva.

Z_ADVERTENCIA. Siempre que utilice herramientas electricas de jardina debe seguir

ciertas precauciones basicas de seguridad, a fin de reducir los riesgos de incendio, choque

electrico y lesiones personales, entre las que se encuentran las siguientes.

LEA TODAS LAS INSTRUCCIONES

PARA REDUOIR EL RIESGO DE LESIONES:

• Antes de cada uso, aseg0rese de que toda persona que utilice esta herramienta lea y

comprenda todas las instrucciones de seguridad y demas informacion contenida en este

manual.

• Conserve estas instrucciones y repaselas con frecuencia antes de usar la herramienta y de

instruir a terceros.

PARTES DE REPUESTO" Cuando efectOe servicio utilice Onicamente refacciones Black &

Decker identicas.

Este equipo cuenta con una clavija polarizada (con una pata mas ancha que la otra) para

reducir el riesgo de choque electrico. Este equipo debe usarse con una extension polarizada

adecuada de 2 o 3 conductores. Las conexiones polarizadas se acoplaran de una sola

manera. AsegOrese de que el lado del receptaculo de la extension tenga una ranura

pequeSa y otra grande. Si la clavija no se ajusta completamente a la extension, inviertala. Si

at]n asi no

ajusta, consiga una extension adecuada. Si la extension no se acopla perfectamente a la

toma de corriente, comuniquese con un electricista calificado para que le instale la toma de

corriente adecuada. Por ningOn motivo modifique la clavija del aparato o de la extension en

ninguna manera.

•ESTA HERRAMIENTA PUEDE SER PELIGROSA. Siga todas las advertencias e

instrucciones de seguridad de este manual. El operador es responsable de seguir las

advertencias e instrucciones de este manual y de la unidad. Restrinja el uso de esta

herramienta a personas que lean, comprendan y sigan las advertencias e instrucciones

contenidas en este manual yen la unidad.

• EVITE AMBIENTES PELIGROSOS. No utilice aparatos electricos en lugares inundados o

mojados. No utilice aparatos electricos bajo la Iluvia.

• MANTENGA A LOS NINOS ALEJADOS. Todas las demas personas y las mascotas

deberan permanecer a distancia de la zona de trabajo.

• GUARDE BAJO TECHO LOS APARATOS QUE NO EMPLEE. Los aparatos electricos

deben guardarse bajo techo, en un lugar seco y seguro, fuera del alcance de los niSos.

• NO FUERCE EL APARATO. Este hara su trabajo mejor y de manera mas segura bajo las

especificaciones para las que se dise56.

• UTILICE EL APARATO CORRECTO. No utilice el aparato para ningQn trabajo que no sea

para el que se dise56.

• VISTASE DE MANERA ADECUADA. No vista prendas fiojas ni articulos de joyed& Pueden

quedar atrapados en las piezas m6viles. Se recomienda el uso guantes de goma, pantalones

largos y calzado grueso, antiderrapante para trabajar a la intemperie. No utilice sandalias ni

ande descalzo. Ct3brase el cabello si Io tiene largo.

• UTILICE ANTEOJOS Y DEMAS EQUlPO DE SEGURIDAD. Utilice gafas o anteojos de

seguridad con cubiertas laterales, que cumplan con los estandares de seguridad aplicables y,

en caso necesario, un protector facial Tambien utilice mascarilla si la operaci6n que efectQa

produce polvo. Esto se aplica a todas las personas en el Area de trabajo. Utilice tambien

casco, protecci6n auditiva, guantes, calzado de seguridad y sistemas de recolecci6n de

polvo cuando asi se especifique o requiera. Las gafas de seguridad y similares se venden

con en el centro de servicio Black & Decker de su Iocalidad.

• NO MALTRATE EL CABLE. Nunca acarree un aparato tomandolo por el cable, ni tire de este

para desconectarlo de la toma de corriente. Conserve el cable alejado de calor, aceite y

bordes afilados.

• NO SE SOBREEXTIENDA. Conserve bien apoyados los pies para no perder el equilibrio.

• CUlDE SU APARATO. Conserve limpio el borde cortante para obtener mejor rendimiento y

reducir el riesgo de lesiones. Siga las instrucciones de lubricaci6n y cambio de accesorios.

Revise el cable del aparato peri6dicamente y, siesta daSado, hagalo reparar inmediatamente

en un centro de servicio autorizado. Revise las extensiones peri6dicamente y cAmbielas

cuando se daSen. Conserve los mangos secos, limpios y libres de aceite y grasa.

• DESCONECTE LOS APARATOS. Desconecte el aparato de la toma de corriente cuando no

Io use, antes de darle servicio, y cuando cambie accesorios como cuchillas y elementos

similares.

• EVITE EL ENCENDIDO ACCIDENTAL. No transporte un aparato conectado con el dedo en

el interruptor. AsegQrese de que el interruptor este en posici6n de apagado antes de conectar

el aparato.

• CABLES DE EXTENSION. Aseg0rese de que su extensi6n este en buenas condiciones. El

aislamiento del cable deber_t estar intacto sin cuarteaduras o muestras de deterioro. Las

clavijas no deben tener daSos. Cuando utilice una extensi6n, asegQrese de utilizar una con el

calibre necesario para soportar la corriente necesaria para su producto. Una extensi6n con

calibre menor al necesario causara una caida en el voltaje de la linea que resultara en

perdida de potencia y sobrecalentamiento.

La tabla muestra el calibre correcto para usarse de acuerdo con la Iongitud del cable y el

amperaje seSalado en la placa de identificaci6n del producto. Si tiene dudas, utilice el calibre

siguiente. Mientras menor sea el nQmero del calibre, mayor sera su capacidad.

Calibre

Volta

120V

240V

minimo para cables de extensien

Longitud total del cable en pies

0-25 26-50 51-100 101-150

(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)

0-50 51-100 101-200 201-300

(0-15,2m) (15,2-30,4m)(30,4-60,gm) (60,9-91,4m)

Amper_e

Masde No masde

0 6 18

6 10 18

10 12 16

12 16 14

American Wire Gage

16 16 14

16 14 12

12 No serecomienda

[] indica que la orilladora cuenta con "DOBLE AISLAMIENTO".

•PARA USO DE CABLES DE EXTENSION PARA LA INTEMPERIE z_ ADVERTENCIA:

Para reducir el riesgo de choque electrico, utilice t3nicamente extensiones para uso a la

intemperie, como las del tipo SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A,

o SJTOW-A.

• INTERRUPTOR DE CIRCUlTO PARA FALLAS EN TIERRA (GFCl). Los circuitos y las

tomas de corriente que se utilicen con el aparato de jardineria deben contar con un

dispositivo de este tipo. Existen tomas de corriente con protecci6n GFCt integrada y se

pueden utilizar para cumplir con esta medida de protecci6n.

• ESTE ALERTA. Concentrese en Io que hace. Use el sentido comt3n. No opere aparatos

cuando este cansado, enfermo o bajo la influencia de drogas o alcohol.

• REVISE LAS PARTES DAI_IADAS. Antes de seguir utilizando el aparato, una guarda u otra

parte que esten dafiadas deben revisarse cuidadosamente para determinar si funcionar_m

apropiadamente y cumplir_m con su funci6n. Revise la alineaci6n de las piezas m6viles, sus

montajes, ruptura de las partes y cualesquiera otras condiciones que pudiesen afectar su

operaci6n. Una guarda o cualquier otra parte que este dafiada debe repararse de manera

apropiada o reemplazada en un centro de servicio autorizado a menos que se indique Io

contrario en este manual.

• REPARAClONES Y SERVIClO. Las reparaciones, el mantenimiento y cualquier otro ajuste

no especificado en este manual deber_tn efectuarse en los centros de servicio autorizado

Black & Decker u otras organizaciones de servicio calificado, que utilicen siempre

refaccione identicas.

• USO DE ACCESORIOS Y DISPOSlTIVOS. El uso de cualquier accesorio o dispositivo no

recomendado para emplearse con este aparato puede ser peligroso. Nota: consulte la

secci6n de accesorios de este manual para obtener m_ts detalles.

1. Conserve las guardas en su sitio.

2. Conserve limpia el area de la cuchilla.

PELIGRO: Riesgo de lesi6n. Conserve manos y pies lejos de la cuchilla y del _trea de corte.

ADVERTENClA IMPORTANTE

Cuando emplee la orilladora, pueden salir despedidos piedras, trozos de metal y otros

objetos a gran velocidad por la cuchilla. La herramienta y la guarda est_m disefiadas para

reducir el peligro. Sin embargo, debe tomar en cuenta las siguientes precauciones:

1. Utilice gafas de seguridad u otra protecci6n en los ojos, guantes, pantalones largos y

calzado protector.

2. AsegQrese de que otras personas y mascotas esten alejadas por Io menos 30 metros.

3. P_trese siempre del lado izquierdo del mango principal.

4. Antes de zanjar o recortar, revise en busca de cables electricos enterrados.

5. Para reducir el riego de lesiones por proyectiles, trabaje lejos de cualquier objeto s61ido

como muros, escalones, rocas grandes, arboles, etc. Tenga mucho cuidado cuando tra-

baje cerca de objetos s61idos o contra el viento y, en caso necesario, recorte a mano.

CONSERVE ESTAS INSTRUCCIONES

ANTES DE ENSAMBLAR SU ORILLADORA, VERIFIQUE HABER REClBIDO EL SlGUlENTE

MATERIAL EN LA CAJA.

OBSERVE LA FIGURA 1.

A. Orilladora LE750

B. Cuchilla Edge Hog con sistema de tuerca y roldana c6nica y separador

(ensamblado a la unidad).

C. Tubo conectando tornillos y perillas (ensamblado a los tubos)

D. Mango auxiliar, con tornillo y perilla

ENSAMBLAJE DEL MANGO

ENSAMBLAJE DE LOS TUBOS DEL MANGO (FIGURAS 2Y 3)

1. Retire las perillas y los tornillos de cabeza curva de los orificios de montaje del tubo del

mango.

2. Quite la cinta que sujeta el cable interno con cubierta a los tubos.

3. Deslice el tubo medic dentro del tubo superior y sujete los dos tubos del mango juntos

con la perilla y el perno de cabeza curva. Tenga en cuenta que la primera vez que

introduzca el perno deber_t moverlo gradual y cuidadosamente hasta que pase el cable

con cubierta dentro del tubo. Existen dos posiciones de ajuste de altura disponibles, de

modo que pueda elegir el que desea. Vea la figura 11 para conocer la orientaci6n del

mango superior. AsegQrese de que el cable se introduzca suavemente dentro de los

tubos del mango mientras realiza el montaje.

4. Para retirar el exceso de cable, empQjelo hacia abajo de manera que ingrese en el tubo

inferior. Deslice el tubo medic dentro del tubo inferior por la ranura hasta el tope. Con la

perilla y el perno de cabeza curva restantes, sujete los tubos del mango juntos. Tenga en

cuenta que la primera vez que introduzca el perno deber_t moverlo gradual y cuidadosa-

z mente hasta que pase el cable con cubierta dentro del tubo.

PRECAUCION: NUNCA utilice un objeto afilado para mover los cables recubiertos.

POSlCION DEL MANGO AUXlLIAR (FIGURA 4)

1. Retire la perilla del tornillo del mango auxiliary empuje/tire del tornillo hacia fuera del

mango.

2. Deslice el mango auxiliar dentro del mango principal El mango auxiliar puede colocarse

para usarlo a izquierda o derecha, Io que sea m_ts c6modo. El mango auxiliar NO puede

ajustarse hacia adelante o hacia atr_ts.

3. Inserte el tornillo de nuevo en el orificio del mango auxiliar por el lado della cavidad

hexagonal. Coloque la perilla y apriete con firmeza.

AJUSTE DE PROFUNDIDAD DE CORTE (FIGURA 5)

La rueda delantera puede ajustarse para permitir un corte m_ts o menos profundo, para

aumentar la duraci6n de la cuchilla. Cambie la profundidad de corte de la posici6n en que

viene a la altura que desee:

1. iEspere a que la cuchilla se detenga por completo!

2. iDESCONECTE LA HERRAMIENTA!

3. Afloje la perilla de profundidad de corte.

4. Ajuste la profundidad de la rueda, utilizando el indicador de profundidad del soporte de la

rueda y la marca de la carcaza frontal.

NOTA: Se recomienda una profundidad de 25 mm (1") para orillar.

5. Apriete la perilla con firmeza.

Recomendacion: Las hierbas gruesas pueden atascarse en la guarda. Reduzca la

profundidad de corte al minimo para ayudarse a reducir este efecto.

GUlA PARA BORDES PLEGABLE (FIGURAS 6 Y 7)

La guia para bordes es t3til para cortar en linea recta a Io largo de las aceras. Para zanjar, la

gu_a puede interferir con el movimiento de la orilladora en suelo duroo tierra herbosa. La

guia para bordes puede ajustarse de manera que la herramienta desempefie funciones de

ZANJADO.

Z_ PELIGRO: iDESCONECTE LA HERRAMIENTA! iEspere a que la cuchilla se detenga

por completo!

PARA CAMBIAR LA POSlCION DE LA GUiA PARA BORDES:

1. iEspere a que la cuchilla se detenga por completo!

2. iDESCONECTE LA HERRAMIENTA!

3. Tire de la perilla de la guia para bordes hacia los lados para desasegurarla de la

leng0eta de la guarda, observe el detalle de la figura 6, en direcci6n de la flecha.

Levante la perilla hasta que la muesca cuadrada inferior de la palanca quede alineada

con la lengQeta de la guarda. En esta posici6n la guia para bordes queda levantada

(figura 7) de manera que la herramienta pueda cortar con facilidad a Io largo de las

orillas de camas de flores y plantas, y alrededor de _trboles en preparaci6n para hacer

una zanja o retirar el suelo herboso.

4. Para devolver la guia para bordes a la posici6n baja, tire de la palanca hacia los lados y

empuje hacia abajo hasta que la lengQeta de la guarda quede en el orificio de la palanca

superior.

Recomendacion: Puede requerirse inclinar la orilladora hacia atr_s para permitir bajar

la gu|a para bordes.

INSTALAClON DE LA EXTENSION EN LA ORILLADORA (FIGURA 8)

INSTRUCCIONES IMPORTANTES DE SEGURIDAD: CLAVIJAS POLARIZADAS

Este equipo cuenta con una clavija polarizada (con una pata m_ts ancha que la otra) para

reducir el riesgo de choque electrico. Por ningQn motivo modifique la clavija del aparato o de

la extensi6n en ninguna manera. Lea las INSTRUCClONES IMPORTANTES DE

SEGURIDAD al principio del manual. Nota: Revise las instrucciones de seguridad

para el cable de extension proporcionadas anteriormente.

1. Para evitar la desconexi6n del cable de la orilladora, asegure la extensi6n atando la

clavija como se muestra.

2. Inserte la clavija en la toma.

3. El mango del interruptor cuenta con un reten para el cable de extensi6n integrado para

reducir la tensi6n en el cable de alimentaci6n. Para utilizar este dispositivo, simplemente

doble el cable de extensi6n como se muestra, aproximadamente 30 cm del extremo, e

insertelo en el extremo del mango. Enganche el rizo formado al doblar el cable en la

lengQeta. Tire suavemente del cable para asegurarse de que este retenido con firmeza

en el mango.

4. Conserve siempre el cable de extensi6n alejado del operador, la unidad y cualquier

obst_tculo. No exponga el cable a calor, agua o bordes afilados.

GUARDA DE LA CUCHILLA (FIGURAS 9 Y 9A)

z_ PELIGRO: iDESCONECTE LA HERRAMIENTA! iEspere a que la cuchilla se detenga

por completo!

La guarda se levanta para limpiar el interior de la carcaza de la cuchilla o para cambiar

de cuchillas. Para abrir la guarda gire la perilla de liberaci6n en el sentido de las

manecillas del reloj (viendo la herramienta por el lado de la guarda) hasta que se

detenga (aproximadamente 90 grados) detalle Fig. 9; tire de la perilla para abrir la

puerta. (Fig. 9A) Cuando cierre la guarda gire la perilla en el sentido de las manecillas

del reloj y empuje la puerta para que cierre completamente. La perilla deber_t cerrar la

puerta autom_tticamente. Si la perilla no se regresa a la posici6n de cierre presione la

puerta hasta que la perilla se enganche. ASEGURESE DE QUE LA GUARDA ESTE

CORRECTAMENTE CERRADA Y LA PERtLLA ESTE ASEGURANDOLA ANTES DE

OPERAR LA ORILLADORA.

CUCHILLA (FIGURA 10)

z_ PELIGRO: iDESCONECTE LA HERRAMIENTA! iEspere a que la cuchilla se detenga

por completo!

La cuchilla, dos separadores y una tuerca con roldana c6nica deben instalarse ensu orilladora

en el orden que se muestra.

Por favor revise que la cuchilla se monte apropiadamente antes de usar su orilladora. La

cuchilla Edge Hog viene con dos indcadores de desgaste para ayudarle a saber cuando

reemplazarla. Cuando la cuchilla se desgaste hasta el pequefio orificio que se encuentra en

cada extremo, le proporcionar_t una profundidad de corte de 1/4" (6 mm) y deber_t reemplazarla.

Recomendacion: Para aumentar la duracion de la cuchilla, conserve la profundidad de

corte inicial al minimo y aumentela al desgastarse la cuchilla.

PARA RETIRAR LA CUCHILLA PARA CAMBIARLA:

z_ PELIGRO: iDESCONECTE LA HERRAMIENTA! iEspere a que la cuchilla se detenga

por completo!

Z_ PRECAUClON: La cuchilla gira moment_tneamente despues de liberar el interruptor.

1. Gire la perilla y abra la puerta.

2. Afloje la tuerca hexagonal de 9/16" (14.3 mm). Utilice una Ilave de 1" (25mm) en el

separador exterior oun bloque de madera de 5 x 10 cm entre la cuchilla y la guarda en

caso necesario para evitar que gire.

PARA INSTALAR UNA CUCHILLA NUEVA:

3. Coloque el separador interior en la flecha- los "pianos" del orificio del separador deben

empatarse con los "pianos" de la flecha.

4. Sujete el separador en su sitio, coloque la cuchilla en la flecha, como se ilustra. (Fig. 10)

5. Sujete la cuchilla contra el separador e instale el separador externo, de nuevo alineando

los pianos del separador con los de la flecha.

6. Instale la tuerca y la roldana c6nica y apriete con una Ilave (140 libras-pulgadas)

Nota: Reemplace la tuerca hexagonal y la roldana c6nica Qnicamente con repuestos

identicos, consulte la informaci6n de servicio.

7. Cierre la puerta; la perilla debe estar en posici6n de cierre.

INTERRUPTOR

Para ENCENDER la herramienta oprima el gatillo interruptor. El gatillo ester disefiado para

que sea muy f_tcil sujetarlo en posici6n de encendido. Para APAGAR la herramienta, suelte

el gatillo.

NOTA" Su orilladora es un aparato mayor y no debe operarse simult_meamente con otros

aratos mayores en el mismo circuito domestico.

ADVERTENClA: AsegQrese de que otras personas y mascotas esten alejadas por Io

menos a 30 metros.

1. Fije la profundidad de corte a 25 mm (1") y ajuste la guia de orillado en la posici6n baja,

consulte las instrucciones de ensamblaje.

2. Antes de encender la orilladora, coloque la herramienta de manera que la guia para bordes

descanse contra la orilla de la superficie pavimentada (figura 11). Ambas ruedas traseras

deben quedar sobre la superficie pavimentada al orillar.

Recomendacion: Las hierbas gruesas pueden atascarse en la guarda. Reduzca la

profundidad de corte al minimo para ayudar a reducir este efecto. Puede requerirse un

corte inicial con la orilladora por el lado del pasto. Esto requerira que levante la gu|a

para bordes y puede que tambien requiera reducir la profundidad de corte

(consulte las instrucciones de la gu|a para bordes y de ajuste de profundidad).

3. Para evitar un contragolpe por parte de la orilladora, incline el mango hacia abajo de

manera que la cuchilla quede sobre la tierra (figura 12).

4. ENCtENDA el interruptor y permita que la cuchilla gire sin mover la herramienta.

5. Levante lentamente el mango para bajar la cuchilla, encontrando la orilla de la superficie

pavimentada y comience a orillar. Mueva a continuaci6n la herramienta lentamente hacia

adelante a Io largo de la superficie pavimentada, conservando la guia para bordes

presionando ligeramente contra la orilla del pavimento.

Para el primer orillado de cada temporada, es mejor moverse hacia adelante lentamente

debido a que el pasto es m_ts grueso entonces. Los orillados subsecuentes se completar_tn

m_ts r_tpidamente. Si la herramienta funciona m_ts lento, regrese una o dos pulgadas hasta

que la cuchilla alcance la velocidad normal.

Durante el orillado se pueden generar algunas chispas cuando la cuchilla golpea algunas

piedras. Esto es normal. No intente orillar cuando el pasto o el suelo esten hQmedos o

mojados-por seguridad electrica y para evitar que la c_tmara de la cuchilla se bloquee. Si

debe trabajar en condiciones que ocasionen que la c_tmara de la cuchilla se bloquee,

DESCONECTE la herramienta y retire el material atascado con una vara. Continuar

operando la herramienta con la c_tmara bloqueada sobrecargar_t seriamente el motor.

z_ PRECAUCION: No intente destapar la camara de la cuchilla dejando caer o golpeando la

herramienta en el suelo. Esto puede dafiar la unidad. Conserve sus manos fuera de la zona

de la guia de bordes y la cuchilla cuando limpie, ya que estas partes se desgastan a un punto

muy afilado con el orillado.

RECORTE/ZANJADO

Z_ ADVERTENCIA: Antes de recortar o zanjar, inspeccione y asegQrese de que no haya

cables expuestos o enterrados, tuberias u otros objetos que puedan crear peligro o

interfieran con la operaci6n de la orilladora. Ajuste la profundidad para Io que requiera el

trabajo. No seobrecarque el aparato. Si baja la velocidad, tire de este hacia atr_ts

ligerametne y espere a que la cuchilla alcance la velocidad normal.

GUARDADO

Z_ADVERTENCIA: AsegQrese de que la herramienta este desconectada.

Retire y limpie cualquier desecho del exterior de la orilladora y del interior de la guarda antes

de guardarla. Consulte la secci6n de MANTENtMtENTO. En caso necesario, la

orilladora debe guardarse colgando el mango de una gancho. Observe la figura 13.

Z_ PRECAUCION: iNO CUELGUE LA ORILLADORA DEL INTERRUPTOR NI DEL

CABLE DE ALIMENTACION!

Nota: No guarde la herramienta cerca de fertilizantes y otros productos quimicos, ya que

hacerlo ocasionar_t una r_tpida corrosi6n.

EVITE LA CORROSION

Los fertilizantes y otros productos quimicos de jardineria contienen agentes que aceleran la

corrosi6n de los metales. Si usted utiliza la herramienta en a_reas en donde se hart usado

fertilizantes o productos quimicos, la herramienta deber_t limpiarse inmediatamente despues.

Limpie todas las partes expuestas con un trapo hQmedo.

Cuando limpie, NO sumerja la herramienta en agua ni la rode con una manguera.

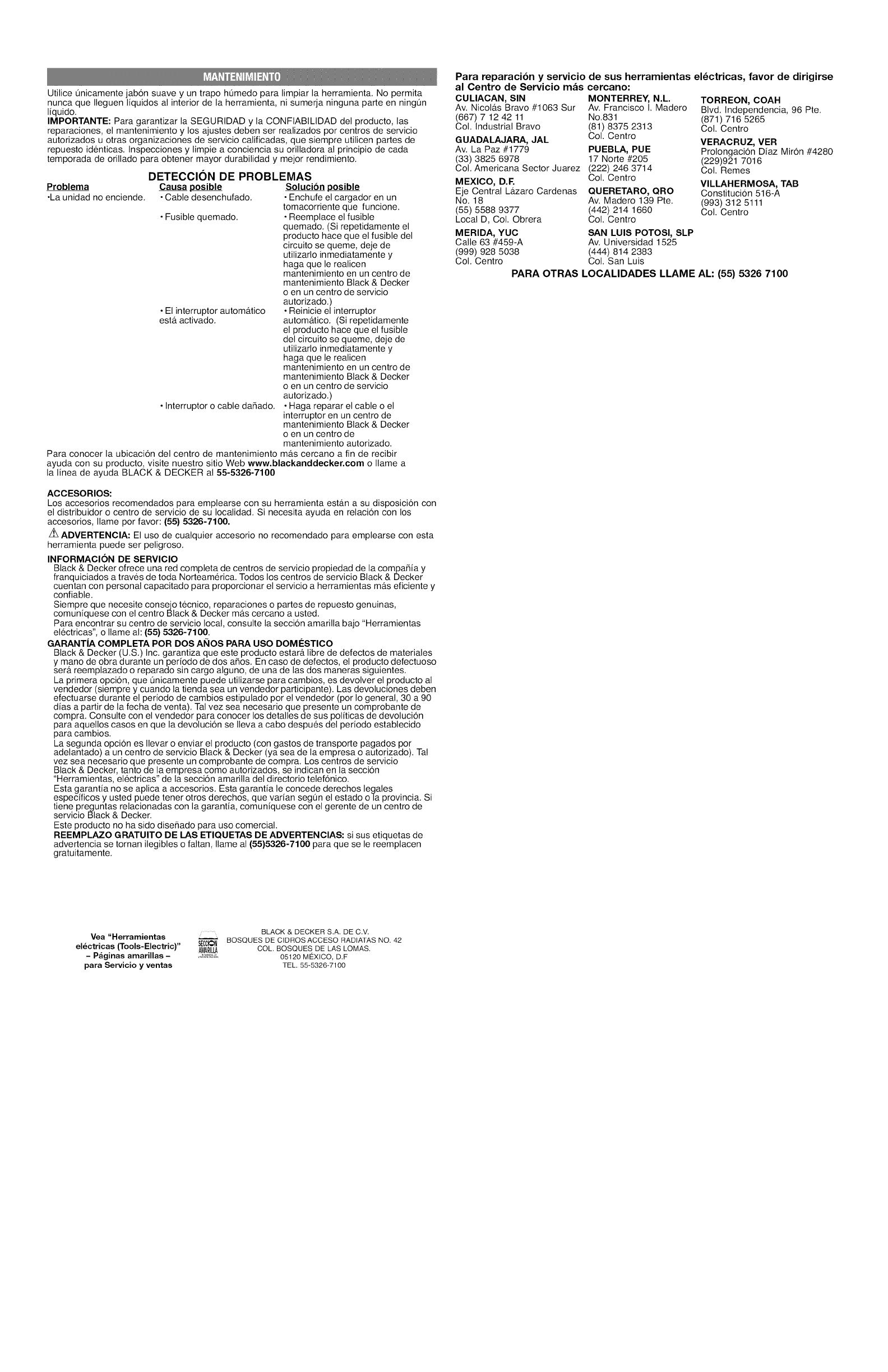

UtiliceunicamentejabonsuaveyuntrapohOmedoparalimpiarlaherramienta.Nopermita

nuncaqueIleguenliquidosalinteriordelaherramienta,nisumerjaningunaparteenningOn

liquido.

IMPORTANTE:ParagarantizarlaSEGURIDADylaCONFIABILIDADdelproducto,las

reparaciones,elmantenimientoylosajustesdebenserrealizadosporcentrosdeservicio

autorizadosuotrasorganizacionesdeserviciocalificadas,quesiempreutilicenpartesde

repuestoidenticas.Inspeccionesylimpieaconcienciasuorilladoraalprincipiodecada

temporadadeorilladoparaobtenermayordurabilidadymejorrendimiento.

DETECCION DE PROBLEMAS

Problema Causa posible Solucion posible

•La unidad no enciende. • Cable desenchufado. • Enchufe el cargador en un

tomacorriente que funcione.

• Fusible quemado. • Reemplace el fusible

quemado. (Si repetidamente el

producto hace que el fusible del

circuito se queme, deje de

utilizarlo inmediatamente y

haga que le realicen

mantenimiento en un centro de

mantenimiento Black & Decker

o en un centro de servicio

autorizado.)

• El interruptor automa_tico • Reinicie el interruptor

esta_activado, automa_tico. (Si repetidamente

el producto hace que el fusible

del circuito se queme, deje de

utilizarlo inmediatamente y

haga que le realicen

mantenimiento en un centro de

mantenimiento Black & Decker

o en un centro de servicio

autorizado.)

• Interruptor o cable dafiado. • Haga reparar el cable o el

interruptor en un centro de

mantenimiento Black & Decker

o en un centro de

mantenimiento autorizado.

Para conocer la ubicacion del centro de mantenimiento ma_scercano a fin de recibir

ayuda con su producto, visite nuestro sitio Web www, blaekanddeeker.eom o Ilame a

la linea de ayuda BLACK & DECKER al 55-5326-7100

ACCESORIOS:

Los accesorios recomendados para emplearse con su herramienta esta_n a su disposicion con

el distribuidor o centro de servicio de su Iocalidad. Si necesita ayuda en relacion con los

accesorios, Ilame por favor: (55} 5326-7100.

Z_ ADVERTENClA: El uso de cualquier accesorio no recomendado para emplearse con esta

herramienta puede ser peligroso.

INFORMACION DE SERVICIO

Black & Decker ofrece una red completa de centros de servicio propiedad de la compafiia y

franquiciados a traves de toda Norteamerica. Todos los centros de servicio Black & Decker

cuentan con personal capacitado para proporcionar el servicio a herramientas ma_seficiente y

confiable.

Siempre que necesite consejo tecnico, reparaciones o partes de repuesto genuinas,

comuniquese con el centro Black & Decker ma_scercano a usted.

Para encontrar su centro de servicio local, consulte la seccion amarilla bajo "Herramientas

electricas", o Ilame al: (55} 5326-7100.

GARANTiA COMPLETA POR DOS AI_IOS PARA USO DOMI_STICO

Black & Decker (U.S.) Inc. garantiza que este producto estar_t libre de defectos de materiales

y mano de obra durante un periodo de dos afios. En caso de defectos, el producto defectuoso

ser_t reemplazado o reparado sin cargo alguno, de una de las dos maneras siguientes.

La primera opcion, que 0nicamente puede utilizarse para cambios, es devolver el producto al

vendedor (siempre y cuando la tienda sea un vendedor participante). Las devoluciones deben

efectuarse durante el periodo de cambios estipulado por el vendedor (por Io general, 30 a 90

dias a partir de la fecha de venta). Tal vez sea necesario que presente un comprobante de

compra. Consulte con el vendedor para conocer los detalles de sus politicas de devolucion

para aquellos casos en que la devolucion se Ileva a cabo despues del periodo establecido

para cambios.

La segunda opcion es Ilevar o enviar el producto (con gastos de transporte pagados por

adelantado) a un centro de servicio Black & Decker (ya sea de la empresa o autorizado). Tal

vez sea necesario que presente un comprobante de compra. Los centros de servicio

Black & Decker, tanto de la empresa como autorizados, se indican en la seccion

"Herramientas, electricas" de la seccion amarilla del directorio telefonico.

Esta garantia no se aplica a accesorios. Esta garantia le concede derechos legales

especificos y usted puede tener otros derechos, que varian segQn el estado ola provincia. Si

tiene preguntas relacionadas con la garantia, comuniquese con el gerente de un centro de

servicio Black & Decker.

Este producto no ha sido disefiado para uso comercial.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS: si sus etiquetas de

advertencia se tornan ilegibles o faltan, Ilame al (55)5326-7100 para que se le reemplacen

gratuitamente.

Para reparacibn y servicio de sus herramientas el_ctricas, favor de dirigirse

al Centro de Servicio mas cercano:

CULIACAN, SIN

Av. Nicola_s Bravo #1063 Sur

(667) 7 12 42 11

Col. Industrial Bravo

GUADALAJARA, JAL

Av. La Paz #1779

(33) 3825 6978

Col. Americana Sector Juarez

MEXICO, D.F.

Eje Central La_zaro Cardenas

No. 18

(55) 5588 9377

Local D, Col. Obrera

MERIDA, YUC

Calle 63 #459-A

(999) 928 5038

Col. Centro

MONTERREY, N.L.

Av. Francisco I. Madero

No.831

(81) 8375 2313

Col. Centro

PUEBLA, PUE

17 Norte #205

(222) 246 3714

Col. Centro

QUERETARO, QRO

Av. Madero 139 Pte.

(442) 214 1660

Col. Centro

SAN LUIS POTOSl, SLP

Av. Universidad 1525

(444) 814 2383

Col. San Luis

TORREON, COAH

Blvd. lndependencia, 96 Pte.

(871) 716 5265

Col. Centro

VERACRUZ, VER

Prolongacion Diaz Miron #4280

(229)921 7016

Col. Remes

VILLAHERMOSA, TAB

Constitucion 516-A

(993) 312 5111

Col. Centro

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326 7100

Vea "Herramientas

electricas (Tools-Electric)"

- Paginas amarillas -

para Servicio y ventas

BLACK & DECKER S.A. DE C.V.

SECC_--"NBOSQUES DE CIDROSACCESO RADIATAS NO. 42

A(vlARIL_ COL. BOSQUES DE LAS LOMAS.

,'_'_o_'_ 05120 MEXICO, D.F

TEL. 55-5326-7100

Table of contents

Languages:

Other Black & Decker Edger manuals

Black & Decker

Black & Decker GH710 User manual

Black & Decker

Black & Decker EDGE HOG LE750 5 User manual

Black & Decker

Black & Decker EDGE HOG LE750 User manual

Black & Decker

Black & Decker LE750 User manual

Black & Decker

Black & Decker 8215 User manual

Black & Decker

Black & Decker LE750 TYPE 3 User manual

Black & Decker

Black & Decker EH1000 User manual

Black & Decker

Black & Decker LE750 Type 4 User manual

Black & Decker

Black & Decker LE750 User manual

Black & Decker

Black & Decker GH1000 User manual

Popular Edger manuals by other brands

Cub Cadet Commercial

Cub Cadet Commercial SE 26 Operator's manual

Alto

Alto 07011A Operator's manual

MTD

MTD TrimmerPlus LE720r parts list

COPLAR

COPLAR EA-LG-01 Operator's manual

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN KAM 535 operating instructions

Husqvarna

Husqvarna 326ES Operator's manual

MTD

MTD 550 Series Operator's manual

Bolens

Bolens 550 Operator's manual

MTD

MTD 530 Series Operator's manual

Echo

Echo 99944200470 Operator's manual

Echo

Echo 99944200475 Operator's manual

Victa

Victa TILT-A-CUT operating instructions

RedMax

RedMax HE2601 Owner's/operator's manual

DiamaPro Systems

DiamaPro Systems SPEEDI-EDGE SU owner's manual

Black & Decker EDGE HOG LE750 4 User manual

Popular Edger manuals by other brands
