Black decker Pprh5b User manual

SAVE THIS MANUAL FOR FUTURE REFERENCE.

Cat. # PPRH5B SD060319

Thank you for choosing Black + Decker!

Go to www.Baccusglobal.com to register your new product.

PLEASE READ BEFORE RETURNING THIS

PRODUCT FOR ANY REASON:

If you have a question or experience a problem with your purchase, go to

HTTP://WWW.BACCUSGLOBAL.COM

for instant answers 24 hours a day.

If you can’t find the answer or do not have access to the internet,

call 1-877-571-2391 from 9 a.m. to 5 p.m. EST, Mon. – Fri. to speak with an agent.

Please have the catalog number available when you call.

Catalog Number PPRH5B

PROFESSIONAL POWER STATION

INSTRUCTION MANUAL

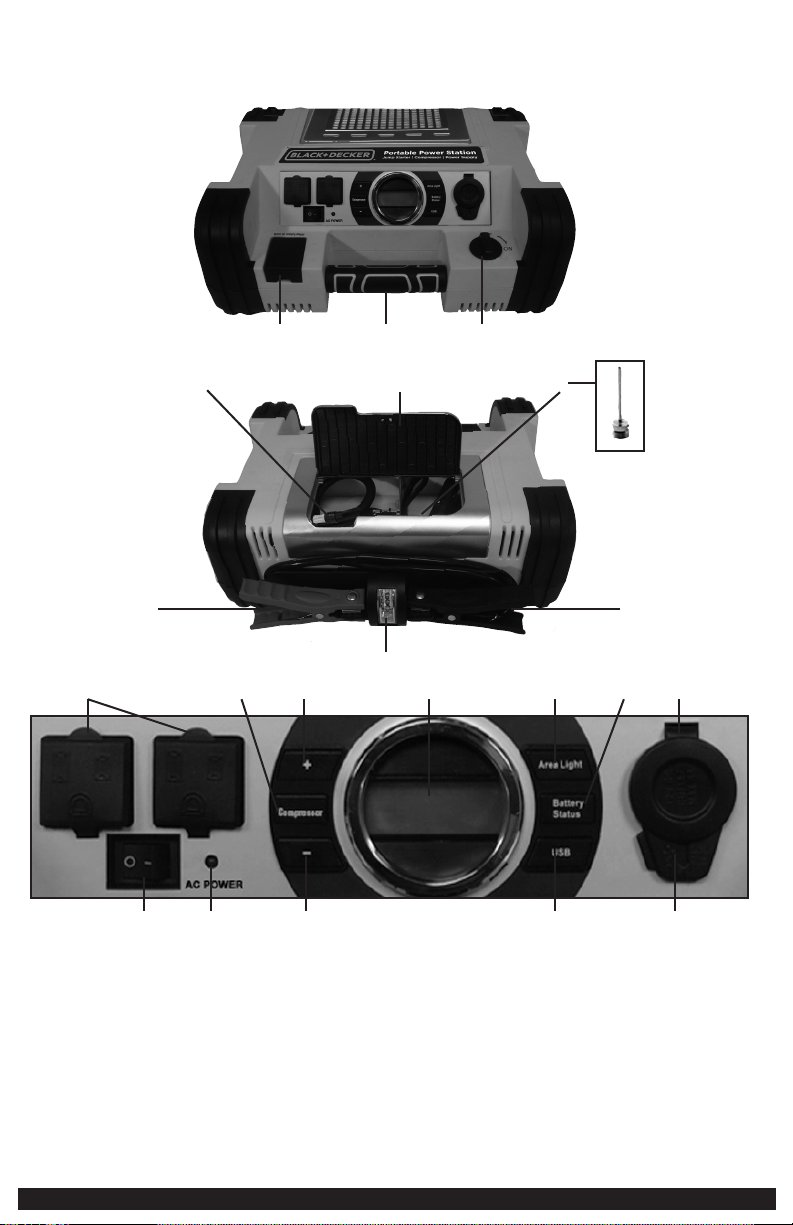

FEATURES

1 2 3

10 11 12 13 15 16

17 18 19 20

1. Built-in 120 volt AC charger (under protective cover)

2. Rubber grip handle

3. Jump-starter power switch

4. Air hose and Sure Fit® nozzle connector

5. Storage compartment cover

6. Nozzle adapter

7. Positive (+) red clamp

8. LED area light

9. Negative (–) black clamp

10. Dual 120 volt AC outlets (under protective covers)

11. Compressor power button

12. Compressor pressure control button (+)

13. LCD screen

14. Area light power button

15. Battery status button

16. 12 volt DC accessory outlet (under protective cover)

17. Inverter power switch

18. Inverter power indicator

19. Compressor pressure control button (–)

20. USB power button

21. USB charging port (under protective cover)

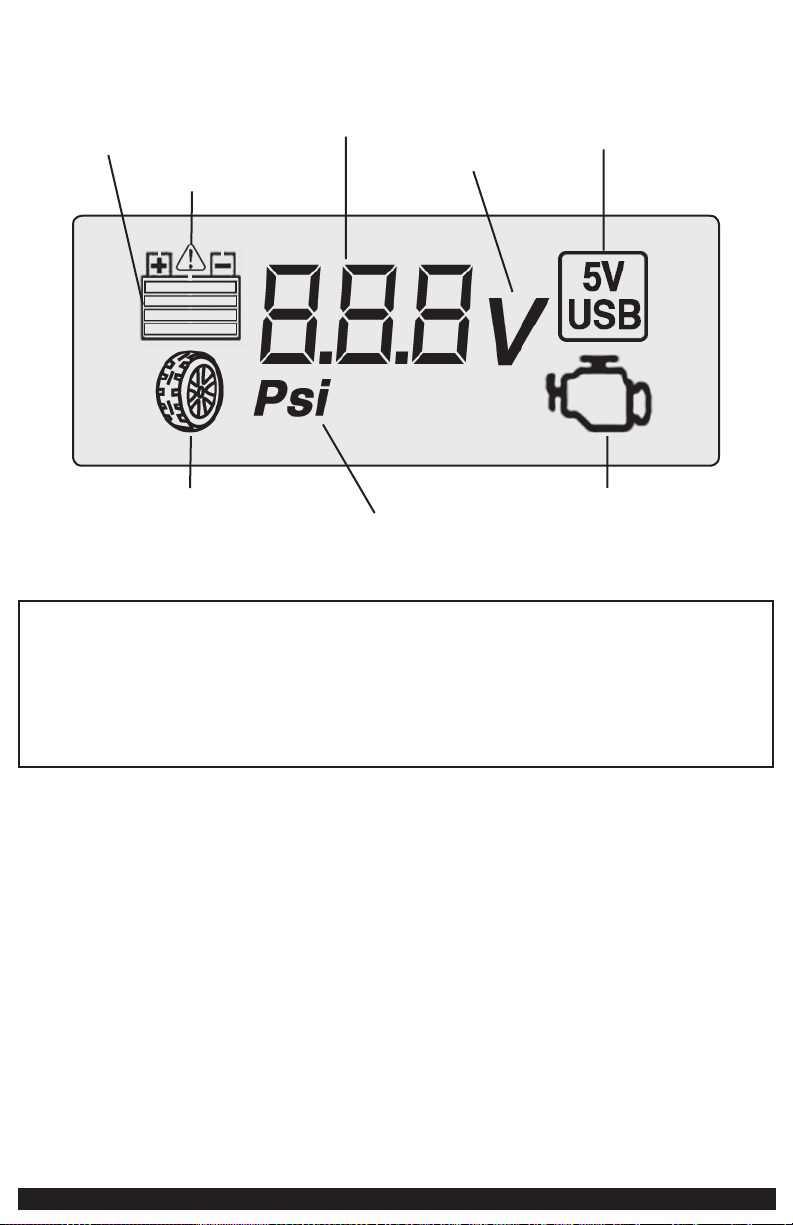

DIGITAL LCD SCREEN

BATTERY ICON

ALARM ICON

DIGITAL DISPLAY (VARIES BY FUNCTION)

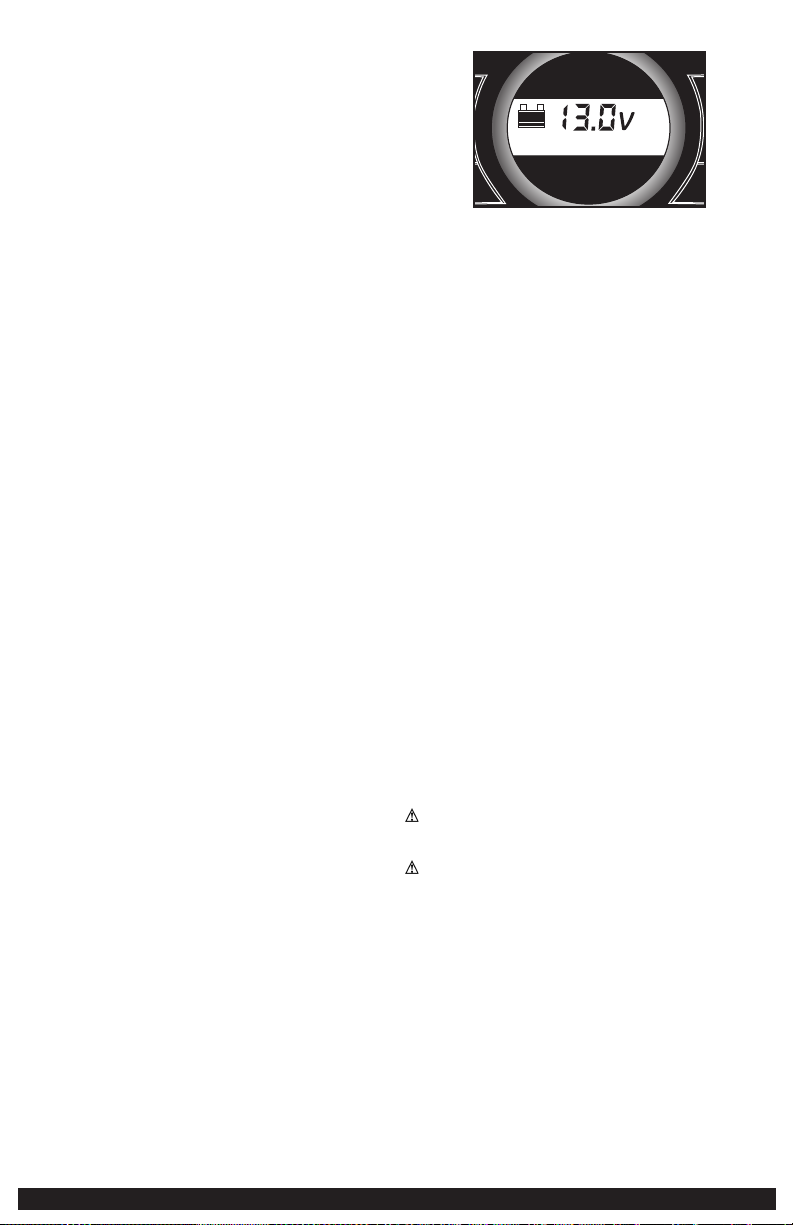

BATTERY VOLTAGE INDICATOR

USB ICON

COMPRESSOR ICON

COMPRESSOR PRESSURE INDICATOR

JUMP STARTER ICON

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference

received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against

harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If equipment does cause harmful interference to radio or television reception,

which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not approved by the party responsible for compliance could void user’s authority to operate the equipment.

SAFETY GUIDELINES /

DEFINITIONS

DANGER: Indicates an imminently hazardous situation which, if not

avoided, will result in death or serious injury.

WARNING: Indicates a potentially hazardous situation which, if not

avoided, could result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided,

may result in minor or moderate injury.

CAUTION: Used without the safety alert symbol indicates potentially

hazardous situation which, if not avoided, may result in property damage.

RISK OF UNSAFE OPERATION. When using tools or equipment, basic

safety precautions should always be followed to reduce the risk of personal

injury. Improper operation, maintenance or modification of tools or equipment

could result in serious injury and property damage. There are certain

applications for which tools and equipment are designed. Manufacturer

strongly recommends that this product NOT be modified and/or used for any

application other than for which it was designed. Read and understand all

warnings and operating instructions before using any tool or equipment.

READ ALL INSTRUCTIONS

WARNING: Read all instructions before operating power station. Failure

to follow all instructions listed below may result in electric shock, fire and/

or serious injury.

IMPORTANT SAFETY

INSTRUCTIONS

GENERAL SAFETY WARNINGS AND INSTRUCTIONS

• This unit was designed for household use only.

WARNING – RISK OF FIRE, ELECTRIC SHOCK, BURST HAZARD, OR

INJURY TO PERSONS OR PROPERTY

• Avoid dangerous environments. Don’t use appliances in damp or wet

locations. Don’t use appliances in the rain.

• Keep children away. All visitors should be kept at a distance from work

area.

• Dress properly. Do not wear loose clothing or jewelry. They can be caught

in moving parts. Rubber gloves and substantial, non-skid footwear are

recommended when working outdoors. Wear protective hair covering to

contain long hair.

• Store idle appliance indoors. When not in use, appliances should be stored

indoors in dry, and high or locked-up place – out of reach of children.

• Don’t abuse cord. Never carry appliance by cord or yank it to disconnect

from receptacle. Keep cord from heat, oil, and sharp edges.

• Disconnect appliances. Disconnect the appliance from the power supply

when not in use, before servicing, and when changing accessories.

• Ground Fault Circuit Interrupter (GFCI) protection should be provided on the

circuits or outlets to be used. Receptacles are available having built in GFCI

protection and may be used for this measure of safety.

• Use of accessories and attachments. The use of any accessory or

attachment not recommended for use with this appliance could be

hazardous. Refer to the accessory section of this manual for further details.

• Stay alert. Use common sense. Do not operate this equipment when you are

tired or impaired.

• Check for damaged parts. Any part that is damaged should be replaced

by the manufacturer before further use. Do not use tool if switch does not

turn it on and off. Contact the manufacturer at (877) 571-2391 for more

information.

• Do not operate this appliance near flammable liquids or in gaseous or

explosive atmospheres. Motors in these tools normally spark, and the

sparks might ignite fumes.

• Never submerge this unit in water; do not expose it to rain, snow or use

when wet.

• To reduce risk of electric shock, disconnect the unit from any power source

before attempting maintenance or cleaning. Turning off controls without

disconnecting will not reduce this risk.

• This equipment employs parts (switches, relays, etc.) that produce arcs

or sparks. Therefore, if used in a garage or enclosed area, the unit MUST be

placed not less than 18 inches above the floor.

• Do not use this unit to operate appliances that need more than 5 amps to

operate from the 12 volt DC accessory outlet.

• Do not insert foreign objects into the USB port, the 12 volt DC accessory

outlet or the 120 volt AC outlet.

SPECIFIC SAFETY INSTRUCTIONS FOR CHARGING

THIS UNIT

• IMPORTANT: This unit is delivered in a partially charged state. Fully charge

unit with a household extension cord for a full 40 hours before using for the

first time. You cannot overcharge the unit using the AC charging method.

• To recharge this unit, use only the built-in AC charger.

• All Power switches should be in the OFF position when the unit is charging

or not in use. Make sure all switches are in the OFF position before

connection to a power source or load.

EXTENSION CORDS:

WARNING: Use of improper extension cord could result in a risk of

fire and electric shock. When using an extension cord, make sure that the

pins of the extension cord are the same number, size and shape as those

in the charger; and be sure to use one heavy enough to carry the current

your product will draw. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. The following table shows the

correct size to use depending on cord length and nameplate. ampere rating.

If in doubt, use the next heavier gauge. The smaller the gauge number, the

heavier the cord.

MINIMUM GAUGE FOR CORD SETS

Volts Total Length of Cord in Feet

120V 0-25 26-50 51-100 101-150

(0-7.6m) (7.6-15.2m) (15.2-30.4m) (30.4-45.7m)

240V 0-50 51-100 101-200 201-300

(0-15.2m) (15.2-30.4m) (30.4-60.9m) (60.9-91.4m)

Ampere Rating Extension Cord Length

More Not more 0’-25’ 26’-50’ 51 ’-100 ’ 101’ -150 ’

Than Than American Wire Gauge (AWG)

0 - 6 18 16 16 14

6 - 10 18 16 14 12

10 - 12 16 16 14 12

12 - 16 14 12 Not Recommended

When an extension cord is used, make sure that:

a) the pins of extension cord are the same number, size and shape as

those in the charger,

b) the extension cord is properly wired and in good electrical condition,

c) the wire size is large enough for the AC rating of the charger.

CAUTION – TO REDUCE THE RISK OF INJURY OR PROPERTY DAMAGE:

Pull the extension cord by the plug rather than the cord when disconnecting

from the built-in 120 volt AC charger or the AC outlet.

SPECIFIC SAFETY INSTRUCTIONS FOR JUMP

STARTERS

WARNING: BURST HAZARD

Do not use the unit for charging dry-cell batteries that are commonly used

with home appliances. These batteries may burst and cause injury to persons

and damage property. Use the unit for charging/boosting a lead-acid battery

only. It is not intended to supply power to a low-voltage electrical system other

than in a starter-motor application.

• Use of an attachment not supplied, recommended or sold by manufacturer

specifically for use with this unit may result in a risk of electrical shock and

injury to persons.

WARNING: RISK OF EXPLOSIVE GASES

• Working in the vicinity of a lead acid battery is dangerous. Batteries

generate explosive gases during normal battery operation. For this reason,

it is of the utmost importance that each time before using the jump-starter

you read this manual and follow instructions exactly.

• To reduce the risk of battery explosion, follow these instructions and those

published by the battery manufacturer and manufacturer of any equipment

you intend to use in the vicinity of the battery. Review cautionary markings

on these products and on the engine.

CAUTION – TO REDUCE THE RISK OF INJURY OR PROPERTY DAMAGE:

• NEVER ATTEMPT TO JUMP-START OR CHARGE A FROZEN BATTERY.

• Vehicles that have on-board computerized systems may be damaged if

vehicle battery is jump-started. Before jump-starting, read the vehicle’s

owner’s manual to confirm that external-starting assistance is suitable.

• Never smoke or allow a spark or flame in vicinity of vehicle battery, engine

or power station

• Stay clear of fan blades, belts, pulleys, and other parts that can cause injury

to persons.

• Remove personal metal items such as rings, bracelets, necklaces and

watches when working with a lead acid battery. A lead acid battery can

produce a short circuit current high enough to weld a ring, or similar metal

object, to skin, causing a severe burn.

• Do not wear vinyl clothing when jump-starting a vehicle. Friction can cause

dangerous static-electrical sparks.

• Be extra careful to avoid dropping a metal tool onto the battery. It might

spark or short-circuit the battery or another electrical part and could cause

an explosion.

• Jump-start procedures should only be performed in a safe, dry, well-

ventilated area.

• Always store battery clamps when not in use. Never touch battery clamps

together. This can cause dangerous sparks, power arcing and/or explosion.

• When using this unit close to the vehicle’s battery and engine, stand the unit

on a flat, stable surface, and be sure to keep all clamps, cords, clothing and

body parts away from moving vehicle parts.

• Never allow red and black clamps to touch each other or another common

metal conductor — this could cause damage to the unit and/or create a

sparking/explosion hazard.

a) For negative-grounded systems, connect the positive (red) clamp to the

positive ungrounded battery post and the negative (black) clamp to the

vehicle chassis or engine block away from the battery. Do not connect

the clamp to the carburetor, fuel lines or sheet-metal body parts. Connect

to a heavy gauge metal part of the frame or engine block.

b) For positive-grounded systems, connect the negative (black) clamp to

the negative ungrounded battery post and the positive (red) clamp to the

vehicle chassis or engine block away from the battery. Do not connect

the clamp to the carburetor, fuel lines or sheet-metal body parts. Connect

to a heavy gauge metal part of the frame or engine block.

• If the clamps are connected incorrectly with regard to polarity, the backlit

LCD screen will display the empty battery icon. The “+” and “–” signs and

the Alarm Icon above the empty battery icon will flash and the unit will

sound a continuous alarm until the clamps are disconnected. Disconnect the

clamps and reconnect to battery with correct polarity.

• Always disconnect the negative (black) jumper cable first, followed by the

positive (red) jumper cable, except for positive grounded systems.

• Do not expose battery to fire or intense heat since it may explode. Before

disposing of the battery, protect exposed terminals with heavy-duty electrical

tape to prevent shorting (shorting can result in injury or fire).

• Place this unit as far away from the battery as cables permit.

• Never allow battery acid to come in contact with this unit.

• Do not operate this unit in a closed area or restrict ventilation in any way.

• This system is designed to be used only on vehicles with a 12 volt DC

battery system. Do not connect to a 6 volt or 24 volt battery system.

• This system is not designed to be used as a replacement for a vehicular

battery. Do not attempt to operate a vehicle that does not have a battery

installed.

• Excessive engine cranking can damage a vehicle’s starter motor. If the

engine fails to start after the recommended number of attempts, discontinue

jump-start procedures and look for other problems that may need to be

corrected.

• Do not use this jump starter on a watercraft. It is not qualified for marine

applications.

• Although this unit contains a non-spillable battery, it is recommended that

unit be kept upright during storage, use and recharging. To avoid possible

damage that may shorten the unit’s working life, protect it from direct

sunlight, direct heat and/or moisture.

SPECIFIC SAFETY INSTRUCTIONS FOR INVERTERS

WARNING – TO REDUCE THE RISK OF ELECTRIC SHOCK:

• Do not connect to AC distribution wiring.

• Do not make any electrical connections or disconnections in areas

designated as IGNITION PROTECTED. This inverter is NOT approved for

ignition protected areas.

• Never immerse the unit in water or any other liquid, or use when wet.

WARNING – TO REDUCE THE RISK OF FIRE:

• Do not operate near flammable materials, fumes or gases.

• Do not expose to extreme heat or flames.

CAUTION – TO REDUCE THE RISK OF INJURY OR PROPERTY DAMAGE:

• Disconnect appliance plug from inverter outlet before attempting any repairs

to the appliance.

• When an appliance plugged into this unit is used outdoors, use only

extension cords intended for use outdoors and so marked.

• Do not attempt to connect the inverter while operating your vehicle. Not

paying attention to the road may result in a serious accident.

• Always use the inverter where there is adequate ventilation.

• Always turn the inverter off when not in use.

• Keep in mind that this inverter will not operate high wattage appliances or

equipment that produce heat, such as hair dryers, microwave ovens and

toasters.

• Do not use this inverter with medical devices. It is not tested for medical

applications.

• Operate inverter only as described in this Instruction Manual.

SPECIFIC SAFETY INSTRUCTIONS FOR THE USB

PORT

• Do not insert foreign objects into the USB Port.

• Do not attach USB hubs or more than one personal electronic device to the

USB Port.

• Some household USB-powered electronics will not operate with this unit.

SPECIFIC SAFETY INSTRUCTIONS FOR

COMPRESSORS

CAUTION – TO REDUCE THE RISK OF INJURY OR PROPERTY DAMAGE:

Never leave the compressor unattended while in use.

WARNING – BURST HAZARD: BURSTING ARTICLES CAN CAUSE SERIOUS

INJURY.

• Carefully follow instructions on articles to be inflated.

• Never exceed the recommended pressure listed in instructions on articles

to be inflated. If no pressure is given, contact article manufacturer before

inflating.

• Monitor the pressure at all times on the pressure gauge.

CAUTION – TO REDUCE THE RISK OF PROPERTY DAMAGE:

Do not operate compressor continuously for longer than approximately 10

minutes, depending on ambient temperatures, as it may overheat.

FIRST AID

When working with lead acid batteries, always make sure immediate

assistance is available in case of accident or emergency.

Always have protective eyewear when using this product: contact with

battery acid may cause blindness and/or severe burns. Be aware of first aid

procedures in case of accidental contact with battery acid.

Have plenty of fresh water and soap nearby in case battery acid contacts skin.

• Skin: If battery acid comes in contact with skin, rinse immediately with

water, then wash thoroughly with soap and water. If redness, pain, or

irritation occurs, seek immediate medical attention.

• Eyes: If battery acid comes in contact with eyes, flush eyes immediately, for

a minimum of 15 minutes and seek immediate medical attention.

• LCD liquid crystal display: If liquid crystal comes in contact with your

skin: Wash area off completely with plenty of water. Remove contaminated

clothing. If liquid crystal gets into your eye: Flush the affected eye with clean

water and then seek medical attention. If liquid crystal is swallowed: Flush

your mouth thoroughly with water. Drink large quantities of water and induce

vomiting. Then seek medical attention.

SAVE THESE

INSTRUCTIONS

INTRODUCTION

Congratulations on purchasing your new Black + Decker

Professional Digital

Power Station. Read this Instruction Manual and follow the instructions

carefully before using this unit.

OVERVIEW

Common Actions and Unit Responses

Press the LED Area Light

Power Button. A beep will sound and the Area Light will turn

on. The backlight will turn on for 10 seconds

(only). The LCD screen will continue to display

the battery status and voltage indicator. The LED

Area Light remains on until switched off.

Press the Battery Status

Button. A beep will sound and the backlit LCD screen will

display the battery status and voltage indicator

for 10 seconds before the unit automatically

turns off.

Press the USB Power

Button. A beep will sound and the backlit LCD screen will

display the battery status and voltage indicator,

as well as the USB icon, indicating the USB port

is available. The unit remains on until the USB

power button is pressed again to turn it off.

Press the Compressor

Power Button. A beep will sound and the backlit LCD screen will

display the battery status and the Compressor

Icon and will alternately show the flashing

pre-set psi value (that was last set using the

compressor pressure control buttons) and the

current pressure of the item being inflated (which

will light solid). If no further actions are taken

after 1 minute, the unit will display the battery

status and voltage indicator for 10 seconds

before automatically turning off.

Whenever the clamps

are properly connected

to a battery or the Jump

Starter Power Switch

is rotated to the ON

position …

… a one-second beep will sound every minute.

The backlit LCD screen will display the battery

status and voltage indicator, as well as the

flashing Jump Starter Icon. The unit remains on

until the Jump Starter Power Switch is switched

back to the OFF position or the clamps are

disconnected from the battery.

If the clamp connections

to the battery’s positive

and negative terminals

are reversed …

… the backlit LCD screen will display the empty

Battery Icon. The Alarm Icon and the “+” and ”–”

signs above the Battery Icon will flash and the

unit will sound continuously until the clamps are

disconnected from the battery.

When the unit is

charging or

recharging using the

built-in 120 Volt AC

Charger …

… the backlight will turn on for 10 seconds

(only). The LCD screen will continue to display

the battery status. The bars on the battery icon

will change from empty to solid (bottom to top)

repeatedly.

Note: The unit will automatically power off once ALL the functions are turned off.

VIEWING BATTERY STATUS

To check the unit’s battery charge level, press the Battery Status Button. The

Battery Icon will indicate the battery charge level as follows:

• If the battery charge level is at full capacity, four solid bars will display.

• If the battery is partially charged, two or three solid bars will display.

• If the battery is nearly empty, one solid bar will display. The unit MUST be

charged at this time or the unit’s built-in low voltage protection will activate.

The empty battery icon and the backlight of the LCD screen will flash 10

times before automatic shut down.

• If the Battery Icon displays four blank bars, the battery is completely empty.

The unit will not operate until the battery is recharged.

CHARGING/RECHARGING

Lead-acid batteries require routine maintenance to ensure a full charge and

long battery life. All batteries lose energy from self- discharge over time

and more rapidly at higher temperatures. Therefore, batteries need periodic

charging to replace energy lost through self-discharge. When the unit is not in

frequent use, manufacturer recommends the battery should be recharged at

least every 30 days and after each use.

IMPORTANT: If you attempt to use the unit when the unit’s battery charge level

is too low, the unit will automatically shut down. Recharge the unit with all

other functions turned off as soon as possible.

Notes: This unit is delivered in a partially charged state – you must fully charge it

before using it for the first time. Initial AC charge should be for 40 hours.

Recharging battery after each use will prolong battery life; frequent heavy

discharges between recharges and/or overcharging will reduce battery life.

Make sure all other unit functions are turned off during recharging, as this can

slow the recharging process.

CAUTION – RISK OF PROPERTY DAMAGE: Failure to keep the battery

charged will cause permanent damage and result in poor jump starting

performance.

IMPORTANT: If you know the unit is discharged, but the battery icon displays

four solid bars as if the unit is fully charged when connected to a charging

power source, this may be due to the internal battery having high impedance.

The manufacturer suggests leaving the unit charging for a period of 40 hours

using the built-in AC charger before use.

Charging/Recharging Using the Built-In 120

Volt AC Charger and AC Extension Cord (not

included)

1. Lift the protective cover of the built-in 120 volt AC charger located on

the lower left front of the unit (refer to the Features section to locate).

Connect an extension cord to the unit. Plug the other end of the cord into

a standard 120-volt AC wall outlet. When the unit is properly connected to

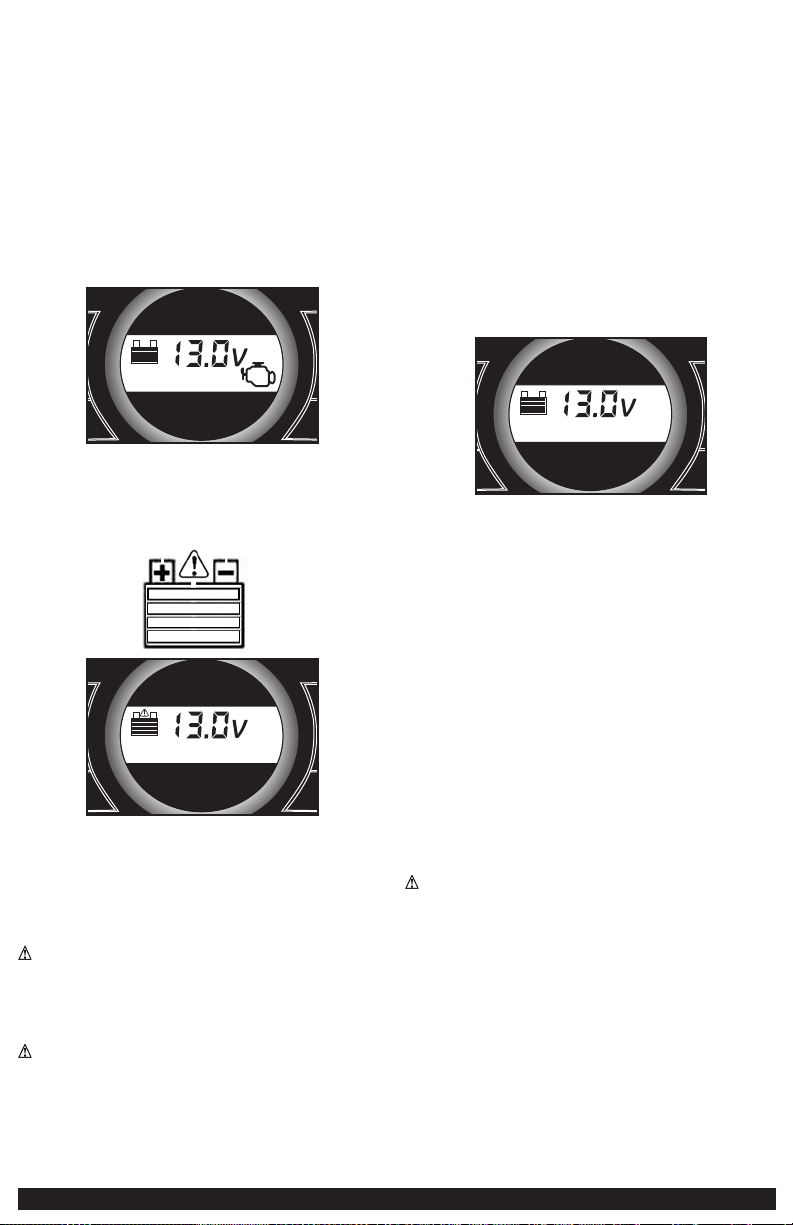

an AC power source, the LCD screen will display the following (the screen

will be backlit):

+–

+Area Light

Compressor Battery

Status

USB

–

The bars on the battery icon represent the capacity level of the unit’s

internal battery. After 10 seconds, the backlight will shut off and the LCD

screen will display the following to indicate that the unit is charging:

+–

+Area Light

Compressor Battery

Status

USB

–

The bars on the battery icon will change from empty to solid (bottom to

top) repeatedly to indicate the unit is charging.

2. Charge for approximately 40 hours or until the battery icon shows 4 solid

bars.

3. When charging is complete, unplug the AC extension cord from the AC

outlet and then disconnect it from the unit.

Note: The unit cannot be overcharged using this method.

The unit will not charge if the inverter power switch is turned on.

JUMP-STARTER

This unit is equipped with a jump starter power switch that allows energy to

flow only when proper connections are made to battery and frame. Take the

following steps, observing all cautions and warnings in the “Important Safety

Instructions” section at the front of this manual.

1. Turn off vehicle ignition and all accessories (radio, A/C, lights, connected

cell phone chargers, etc.). Place vehicle in “park” and set the emergency

brake.

2. Make sure the jump-starter power switch is in the off position.

3. Remove jumper clamps from clamp tabs. Connect the red clamp first,

then the black clamp.

4. Procedure for jump-starting a NEGATIVE GROUNDED SYSTEM (negative

battery terminal is connected to chassis) (MOST COMMON)

4a. Connect positive (+) red clamp to vehicle battery’s positive

terminal.

4b. Connect negative (–) black clamp to chassis or a solid, non-

moving, metal vehicle component or body part. Never clamp

directly to negative battery terminal or moving part. Refer to

the automobile owner’s manual.

5. Procedure for jump-starting POSITIVE GROUND SYSTEMS

Note: In the rare event that the vehicle to be started has a Positive Grounded

System (positive battery terminal is connected to chassis), replace steps

4a and 4b above with steps 5a and 5b, then proceed to step 6.

5a. Connect negative (–) black clamp to vehicle battery’s

negative terminal.

5b. Connect positive (+) red clamp to vehicle chassis or a solid,

non-moving, metal vehicle component or body part. Never

clamp directly to positive battery terminal or moving part.

Refer to the automobile owner’s manual.

6. When the clamps are connected properly, the unit will automatically turn

on in jump-starter mode. The backlit LCD screen will display the following

to indicate the unit is ready to jump-start:

+Area Light

Compressor Battery

Status

USB

–

+–

The jump starter icon will flash to indicate the clamps are properly

connected.

IMPORTANT: If the clamps are connected incorrectly with regard to

polarity, the reverse polarity connection alarm will sound continuously

and the backlit LCD screen will display the following (the “+” and”–”

signs and the alarm icon above the empty battery icon flash):

+Area Light

Compressor Battery

Status

USB

–

+–

Disconnect clamps and reconnect to battery with correct polarity.

7. Turn the Jump-Starter Power Switch to ON.

8. Turn ON the ignition and crank the engine in 5-6 second bursts until

engine starts.

9. Turn the Jump-Starter Power Switch back to the OFF position.

10. Disconnect the negative (–) engine or chassis clamp first, then disconnect

the positive (+) battery clamp.

WARNING: TO REDUCE THE RISK OF INJURY OR PROPERTY DAMAGE:

• FOLLOW ALL SAFETY INSTRUCTIONS FOUND IN THE “Specific safety

instructions for jump starters” section of this instruction manual.

• Never touch red and black clamps together — this can cause dangerous

sparks, power arcing, and/or explosion.

• Always turn the unit off when not in use.

CAUTION: TO REDUCE THE RISK OF PROPERTY DAMAGE:

• Vehicles that have on-board computerized systems may be damaged if

vehicle battery is jump-started. Before jump-starting this type of vehicle,

read the vehicle manual to confirm that external-starting assistance is

advised.

• Excessive engine cranking can damage the vehicle‘s starter motor. If the

engine fails to start after the recommended number of attempts, discontinue

jump-start procedure and look for other problems that need to be corrected.

• If the connections to the battery’s positive and negative terminals are

incorrect, the LCD screen will display as shown in the second part of step 6

of the directions. Disconnect clamps and reconnect to battery with correct

polarity.

• If vehicle fails to start, turn off the ignition, turn off the Jump-Starter Power

Switch, disconnect the jump-start system’s leads and contact a qualified

technician to investigate why the engine did not start.

• Recharge this unit fully after each use.

LED AREA LIGHT

The built-in 3-LED area light is controlled by the area light power button on

the control panel (refer to the Features section to locate). Press the area light

power button once to turn the light on. Press the area light power button again

to turn the area light off.

IMPORTANT: When the area light power button is pressed to turn it on, a beep

will sound. The backlit LCD screen will turn on for 10 seconds (only) and will

then continuously display the battery status.

+Area Light

Compressor Battery

Status

USB

–

+–

Periodically check the unit’s battery status on the LCD screen. Four solid bars

in the battery icon indicates a full battery. When the battery level is nearly

empty with only one solid bar, the unit MUST be recharged at this time or the

unit’s built-in low voltage protection will activate. The unit will sound a beep 5

times, then the area light will automatically turn off. The unit will then display

the battery status and voltage indicator for 10 seconds before automatic shut

down.

Make sure the area light and the unit are turned off when the unit is being

recharged or stored.

120 VOLT AC PORTABLE POWER SUPPLY

Rated Versus Actual Current Draw of Equipment

Most electrical tools, appliances, electronic devices and audio/visual

equipment have labels that indicate the power consumption in amps or watts.

Be sure that the power consumption of the item to be operated is below 500

watts. If the power consumption is rated in amps AC, simply multiply by the AC

volts (120) to determine the wattage.

Resistive loads are the easiest for this unit to run; however, it will not run

larger resistive loads (such as electric stoves and heaters), which require far

more wattage than the unit can deliver on a continuous basis. Inductive loads

(such as TVs and stereos) require more current to operate than do resistive

loads of the same wattage rating.

CAUTION: Rechargeable Devices

• Certain rechargeable devices are designed to be charged by plugging them

directly into an AC receptacle. These devices may damage the inverter or the

charging circuit.

• When using a rechargeable device, monitor its temperature for the initial ten

minutes of use to determine if it produces excessive heat.

• If excessive heat is produced, this indicates the device should not be used

with this inverter.

• This problem does not occur with most of the battery-operated equipment.

Most of these devices use a separate charger or transformer that is plugged

into an AC receptacle.

• The inverter is capable of running most chargers and transformers.

Note: Some laptop computers may not operate with this inverter.

Power Inverter Output Waveform

The AC output waveform of this inverter is known as a modified sine wave.

It is a stepped waveform that has characteristics similar to the sine wave

shape of utility power. This type of waveform is suitable for most AC loads,

including linear and switching power supplies used in electronic equipment,

transformers, and small motors.

Using the Dual 120 Volt AC Outlets

The two 120 volt AC outlets each are located under a protective cover on the

left hand side of the front panel (refer to the Features section to locate). The

two outlets support a combined maximum power draw of 500 watts.

1. Press the inverter power switch to turn the inverter on (I). The inverter

power indicator will light red to indicate the two 120 volt AC outlets are

ready to use.

2. Lift up the cover of the 120 volt AC outlet.

3. Insert the 120 volt AC plug from the appliance into the 120 volt AC outlet.

4. Switch on the appliance and operate as usual.

Periodically check the unit’s battery status on the LCD screen by pressing

the Battery Status Button. Four solid bars in the battery icon indicates a full

battery. When the battery level is nearly empty with only one solid bar, the unit

MUST be recharged at this time.

Make sure the inverter is turned off when the unit is being recharged or

stored.

Protective Features

The inverter monitors the following conditions:

Low internal battery voltage: The inverter will automatically shut down when

the battery voltage drops too low, as this can harm the battery.

High internal battery voltage: The inverter will automatically shut down when

the battery voltage is too high, as this can harm the unit.

Thermal shutdown protection: The inverter will automatically shut down when

the unit becomes overheated.

Overload/short circuit protection: The inverter will automatically shut down

when an overload or short circuit occurs.

Important Notes: The inverter power/status indicator will flash red to indicate

that one of the above fault conditions is present before automatic shutdown

occurs. Should this occur, take the following steps:

1. Disconnect all appliances from the unit.

2. Press the inverter power switch to turn the inverter off (O).

3. Allow the unit to cool down for several minutes.

4. Make sure the combined rating for all appliances plugged into the unit

is 500 watts or lower and that appliance cord(s) and plug(s) are not

damaged.

5. Assure there is adequate ventilation around the unit before proceeding.

12 volt DC portable power supply

The 12 volt DC power supply is located under a protective cover on the front of

the unit. Refer to the Features section to locate.

This portable power source is also for use with all 12 volt DC accessories

equipped with a male accessory outlet plug and are rated up to 5 amps.

1. Lift up the cover of the unit‘s 12 volt DC outlet.

2. Insert the 12 volt DC plug from the appliance into the 12 volt accessory

outlet on the unit. DO NOT EXCEED A 5 AMP LOAD.

3. Switch on the appliance and operate as usual.

4. Periodically check the unit’s battery status on the LCD screen by pressing

the Battery Status Button. (Four solid bars in the battery icon indicates a

full battery. One bar indicates that the unit needs to be recharged.)

USB CHARGING PORT

The USB charging port is under the same protective cover as the 12 volt DC

outlet. Refer to the Features section to locate.

1. Press the USB power power button to turn the USB port on. A beep will

sound and the backlit LCD screen will continuously display the following:

+Area Light

Compressor Battery

Status

USB

–

+–

USB

The “5V USB” icon indicates that the USB port is ready to use.

2. Plug the USB-powered device into the USB power port and operate

normally.

The USB power port remains on until the USB Power button is pressed again

to turn it off. Make sure the USB Power Button is in the off position when the

unit is being recharged or stored.

Periodically check the unit’s battery status on the LCD screen. Four solid bars

in the battery icon indicates a full battery. When the battery level is nearly

empty with only one solid bar, the unit MUST be recharged at this time or the

unit’s built-in low voltage protection will activate. The unit will sound a beep

5 times, then the USB Charging Port will automatically turn off. The unit will

then display the battery status and voltage indicator for 10 seconds before

automatic shut down.

Note: This unit’s USB power port does not support data communication. It only

provides 5V DC/1000mA power to an external USB-powered device.

PORTABLE COMPRESSOR

The built-in 12 volt DC compressor is the ultimate compressor for all vehicle

tires, trailer tires and recreational inflatables. A nozzle adaptor is supplied that

screws onto the end of the Sure Fit® nozzle at the free end of the compressor

hose. The compressor hose with tire fitting is stored in the compressor

hose storage compartment. Refer to the “Features” illustration for locations

of compressor hose. The Compressor Power Button and Increase (+) and

Decrease (–) Compressor Pressure Control Buttons are located on the control

panel on the front of the unit.

Before proceeding, check the unit’s battery status on the LCD screen. Four

solid bars in the battery icon indicates a full battery. When the battery level is

nearly empty with only one solid bar, the unit MUST be recharged before use

or the unit’s built-in low voltage protection will activate. The empty Battery

Status Icon will flash for a short period of time before automatic shut down.

The compressor is capable of inflating up to 120 pounds per square inch (psi)

pressure. The compressor can operate long enough to fill up to 3 average

sized tires before the battery must be recharged. Return hose to the storage

compartment after use.

IMPORTANT: Make sure the Jump Starter Power Button has been turned off

before attempting to use the unit as a Compressor.

WARNING – TO REDUCE THE RISK OF SERIOUS INJURY OR PROPERTY

DAMAGE: Follow all safety instructions found in the “Specific Safety

Instructions for Compressors” section of this instruction manual.

CAUTION – TO REDUCE THE RISK OF SERIOUS INJURY OR PROPERTY

DAMAGE: When the compressor is operated at a low PSI, the unit may start

slowly and gradually rev up. When the compressor is operated at higher

PSIs, the unit may operate normally for several minutes, then rev down for

a few minutes before returning to normal operation. This feature protects

the unit from overheating during normal use. In any event, do not operate

compressor continuously for longer than 10 minutes, as it may overheat. This

could damage the compressor. If the compressor must be operated for longer

periods: every 10 minutes press the Compressor Power Button to turn the

compressor off, then restart after a cooling down period of approximately 30

minutes.

Inflating Tires or Products With Valve Stems

1. Screw the Sure Fit

nozzle onto the valve stem. Do not overtighten.

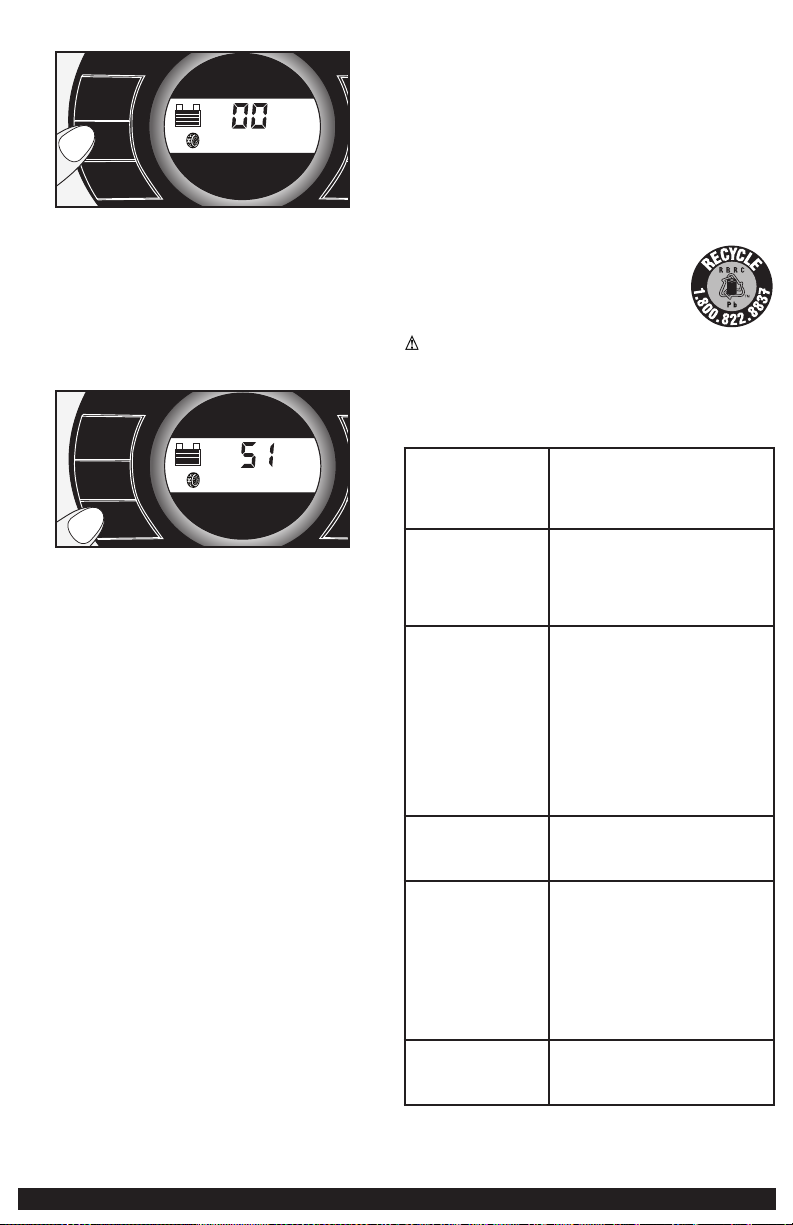

2. Press the Compressor Power Button. A beep will sound and the backlit

LCD screen will display the following:

+–

Area Light

Compressor

Battery

Status

USB

–

Psi

The Compressor Icon will light and the digital display will alternately

show the flashing pre-set PSI value (that was last set by the compressor

pressure control buttons) and the current pressure of the item being

inflated (which will light solid).

3. Press the “+” and “–” Pressure Control Buttons to set the desired

pressure from a range pre-set values (between 3 and 120), which will

display on the backlit LCD screen. The unit will sound a beep with

each press of the buttons (holding the button speeds up the upward or

downward value selection). Once the desired pressure has been entered,

release the button and the flashing digital display will show the new

selected pressure, as follows:

Area Light

Compressor

Battery

Status

USB

–

+–

Psi

4. Press the Compressor Power Button once more to begin inflating. The

Compressor Icon will flash and the digital display will only show the

current pressure value (which will light solid) to indicate the compressor

is activated. Monitor the pressure on the LCD screen.

IMPORTANT NOTE: To interrupt during inflation, press the Compressor

Power Button again.

5. When desired pre-set pressure is reached, the compressor will

automatically stop.

6. Press the Compressor Power Button again to turn off the unit.

7. Unscrew and remove the Sure Fit

nozzle from the valve stem.

8. Allow the unit to cool, then recharge before storing away.

9. Store the compressor hose and Sure Fit

nozzle in storage compartment.

Inflating Other Inflatables Without Valve Stems

Inflation of other items requires use of the nozzle adapter.

1. Screw the nozzle adapter into the Sure Fit

nozzle. Do not overtighten.

2. Insert the nozzle adapter into item to be inflated.

3. Follow steps 2 through 4 of the “Inflating Tires or Products With Valve

Stems” section.

IMPORTANT: Small items such as volleyballs, footballs, etc. inflate very

rapidly. Keep this in mind when setting pressure. Take extra care not to

over-inflate.

4. When the desired pressure is reached, the compressor will automatically

stop. Press the Compressor Power Button again to turn off the unit.

5. Disconnect the adapter from the inflated item.

6. Unscrew and remove the nozzle adapter from the Sure Fit

nozzle.

7. Allow the unit to cool, then recharge before storing away.

8. Store the compressor hose, Sure Fit

nozzle and nozzle adapter in the

storage compartment.

CARE AND MAINTENANCE

All batteries lose energy from self-discharge over time and more rapidly at

higher temperatures. When the unit is not in use, we recommend that the

battery is charged at least every 30 days.

Never submerge the unit in water. If the unit gets dirty, gently clean the outer

surfaces of the unit with a soft cloth.

There are no user-replaceable parts. Periodically inspect the condition

of adapters, connectors and wires. Contact manufacturer to replace any

components that have become worn or broken.

Battery replacement/disposal

BATTERY REPLACEMENT

The battery should last the service life of the unit. Service life is dependent on

a number of factors including but not limited to the number of recharge cycles,

and proper care and maintenance of the battery by the end user. Contact

manufacturer for any information you may need.

SAFE BATTERY DISPOSAL

Contains a maintenance-free, sealed, non-spillable, lead acid

battery, which must be disposed of properly. Recycling is

required. Failure to comply with local, state and federal

regulations can result in fines, or imprisonment.

Please recycle.

WARNINGS:

• Do not dispose of the battery in fire as this may result in an explosion.

• Before disposing of the battery, protect exposed terminals with heavy-duty

electrical tape to prevent shorting (shorting can result in injury or fire).

• Do not expose battery to fire or intense heat as it may explode.

TROUBLESHOOTING

Unit will not charge • Make sure the inverter power switch is in

the off position.

• Make sure a suitable gauge extension cord

is properly connected to both the unit and a

functioning AC outlet.

Unit fails to jump-start • Make sure unit’s jump-starter power switch

is in the on position.

• Make sure a proper polarity cable

connection has been established.

• Check that unit has a full charge. Recharge

unit if necessary.

120 volt AC outlet will not

power appliance • Make sure the inverter power switch is in

the on position.

• Make sure you have followed all the steps

in the 120 AC portable power supply

instructions carefully.

• Make sure the appliance being powered

does not draw more than 500 watts

• Refer to the important notes included in

that section that explain common problems

and solutions.

• Check that unit has a full charge. Recharge

unit if necessary.

12 volt DC accessory outlet

will not power appliance • Make sure the the appliance does not draw

more than 5 amps.

• Check that unit has a full charge. Recharge

unit if necessary.

USB power port will not

power appliance • Make sure the USB power button is in the

on position.

• Some USB-powered household electronics

will not operate with this USB charging/

power port. Check the manual of the

corresponding electronic device to confirm

that it can be used with this type of USB

charging/power port.

• Check that unit has a full charge. Recharge

unit if necessary.

LED area light does not

come on • Make sure the area light power button is in

the on position

• Check that unit has a full charge. Recharge

unit if necessary.

Portable compressor will

not inflate • Make sure the compressor power button has

been pressed to turn the compressor on.

• Make sure the Sure Fit

nozzle connector

is securely screwed on to the valve stem

when attempting to inflate tires; or that the

nozzle adapter is securely screwed into the

Sure Fit

nozzle connector and is inserted

properly into the item to be inflated on all

other inflatables.

• The compressor may be overheated. Press

the compressor power button to turn the

compressor off. Restart after a cooling down

period of approximately 30 minutes.

• Check that unit has a full charge. Recharge

unit if necessary.

ACCESSORIES

Recommended accessories for use with your tool may be available from the

manufacturer. If you need assistance regarding accessories, please contact the

manufacturer at (877) 571-2391.

WARNING: The use of any accessory not recommended for use with this

appliance could be hazardous.

SERVICE INFORMATION

Whether you need technical advice, repair, or genuine factory replacement

parts, contact the manufacturer at (877) 571-2391.

FULL ONE-YEAR HOME USE WARRANTY

The manufacturer warrants this product against defects in materials and

workmanship for a period of ONE (1) YEAR from the date of retail purchase by

the original end-user purchaser (“Warranty Period”).

If there is a defect and a valid claim is received within the Warranty Period, the

defective product can be replaced or repaired in the following ways: (1) Return

the product to the manufacturer for repair or replacement at manufacturer’s

option. Proof of purchase may be required by manufacturer. (2) Return

the product to the retailer where product was purchased for an exchange

(provided that the store is a participating retailer). Returns to retailer should

be made within the time period of the retailer’s return policy for exchanges

only (usually 30 to 90 days after the sale). Proof of purchase may be required.

Please check with the retailer for their specific return policy regarding returns

that are beyond the time set for exchanges.

This warranty does not apply to accessories, bulbs, fuses and batteries;

defects resulting from normal wear and tear, accidents; damages sustained

during shipping; alterations; unauthorized use or repair; neglect, misuse,

abuse; and failure to follow instructions for care and maintenance for the

product.

This warranty gives you, the original retail purchaser, specific legal rights

and you may have other rights which vary from state to state or province to

province. This product is not intended for commercial use.

Please complete the Product Registration Card and return within 30 days from

purchase of the product to: Baccus Global LLC, One City Centre,

1 North Federal Highway, Suite 200, Boca Raton, FL 33432. Baccus Global

LLC, toll-free number: 1-877-571-2391.

SPECIFICATIONS

Boost Ampere: 12V DC, 500A instant

Battery type: Maintenance-free, sealed lead acid,

12V DC

AC input: 120V AC, 60Hz, 12W

Area light: 3 white LEDs

USB port: 5V DC, 2000mA

DC accessory outlet: 12V DC, 5A

Dual 120V AC outlets: 120V AC, 60Hz, 500W continuous

Compressor maximum pressure: 120 PSI

Imported by Baccus Global LLC,

One City Centre, 1 North Federal Highway, Suite 200, Boca Raton, FL 33432

www.Baccusglobal.com 1-877-571-2391

SD051419

CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS.

Nº de Catálogo: PPRH5B SD060319

¡Gracias por elegir Black + Decker!

Visite www.Baccusglobal.com para registrar su nuevo producto.

LEA EL MANUAL ANTES DE DEVOLVER

ESTE PRODUCTO POR CUALQUIER MOTIVO:

If you have a question or experience a problem with your purchase, go to

HTTP://WWW.BACCUSGLOBAL.COM

para obtener respuestas instantáneas las 24 horas del día.

Si no encuentra la respuesta o no tiene acceso al Internet, llame al 1-877-571-2391 de

Lunes a Viernes de 9 a.m. a 5 p.m. hora del este para hablar con un agente.

Cuando llame, tenga a mano el número de catálogo.

Número de catálogo PPRH5B

FUENTE DE ENERGÍA DIGITAL

MANUAL DE INSTRUCCIÓN

CARACTERÍSTICAS

1 2 3

10 11 12 13 15 16

17 18 19 20

1. Cargador de CA de 120 voltios incorporado (bajo cubierta protectora)

2. Manija de goma

3. Interruptor del puente auxiliar de arranque

4. Manguera e Sure Fit® conector para la boquilla

5. Cubierta del compartimiento del almacenaje

6. Adaptador de boquilla

7. Pinza roja del positivo (+)

8. Luz de área LED

9. Pinza negra del negativo (–)

10. Se doblan los enchufes de la CA de 120 voltios (bajo cubiertas

protectoras)

11. Botón de alimentación del compresor

12. Botón de control de presión del compresor (+)

13. Pantalla del LCD

14. Botón de encendido de la luz de área

15. Botón de estado de la batería

16. Tomacorriente para accesorios de 12 V de CC (bajo cubierta protectora)

17. Indicador de energía del inversor

18. Indicador de energía del inversor

19. Botón de control de presión del compresor (–)

20. Botón de alimentación USB

21. Puerto de carga del USB (bajo cubierta protectora)

PANTALLA DEL LCD DIGITAL

ICONO DE LA BATERÍA

ICONO DE LA ALARMA

INDICADOR DIGITAL (VARÍA

DEPENDIENDO DE LA FUNCIÓN)

INDICADOR DEL VOLTAJE

DE LA BATERÍA

ICONO

DEL USB

ICONO DEL

COMPRESOR INDICADOR DE PRESIÓN

DEL COMPRESOR

JUMP STARTER ICON

Este dispositivo cumple con la parte 15 de las normas de la Comisión Federal de Comunicaciones de Estados Unidos (FCC). La operación está sujeta a las dos condiciones siguientes: (1) este dispositivo no

puede causar interferencia perjudicial y (2) este mecanismo debe aceptar cualquier interferencia recibida, incluida la in-terferencia que puede provocar una operación no deseada.

Este equipo ha sido probado y se encontró que cumple con los límites para dispositivo digital Clase B, según la parte 15 de las normas de la FCC. Estos límites están diseñados para brindar protección

razonable contra interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía en frecuencia de radio y, si no se instala y se usa de acuerdo con las instrucciones,

puede provocar interferencia perjudicial en las comunicaciones de radio. Sin embargo, no hay garantía de que la interferencia no ocurra en una instalación en particular. Si el equipo provoca interferencia

perjudicial en la recepción de radio o televisión, lo que se puede determinar al apagar y encender el equipo, el usuario debe tratar de corregir la interferencia mediante una o más de las siguientes medidas:

• Cambiar la orientación o la ubicación de la antena de recepción.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a un tomacorriente sobre un circuito diferente de aquel al que está conectado el receptor.

• Consultar al vendedor o pedir la ayuda de un técnico en radio y televisión con experiencia

Los cambios o las modificaciones no aprobados por el partido responsable de conformidad podían anular la autoridad del usuario para funcionar el equipo.

NORMAS DE SEGURIDAD /

DEFINICIONES

PELIGRO: Indica una situación de peligro inminente que, si no se evita,

provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro inminente que, si no se

evita, provocará la muerte o lesiones graves.

PRECAUCIÓN: Indica una situación de peligro potencial que, si no se

evita, puede provocar lesiones leves o moderadas.

PRECAUCIÓN: Utilizado sin el símbolo de alerta de seguridad indica una

situación de peligro potencial que, si no se evita, puede provocar daños a la

propiedad.

RIESGO DE OPERACIÓN INSEGURA. Cuando se utilizan herramientas

o equipos, siempre se deben respetar las precauciones de seguridad para

reducir el riesgo de lesiones personales. La operación, el mantenimiento

o la modificación incorrectos de herramientas o equipos pueden provocar

lesiones graves y daños a la propiedad. Las herramientas y los equipos están

diseñados para usos determinados. Fabricante recomienda encarecidamente

que NO se modifique este producto y que NO se utilice para ningún otro uso

que aquél para el que fue diseñado. Lea y comprenda todas las instrucciones

operativas y las advertencias antes de utilizar cualquier herramienta o equipo.

LEA TODAS LAS

INSTRUCCIONES

ADVERTENCIA: Lea todas las instrucciones antes de operar el fuente

de energía. El incumplimiento de todas las instrucciones enumeradas a

continuación puede provocar una descarga eléctrica, un incendio o lesiones

graves.

INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD

ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD

GENERALES

• Esta unidad fue diseñada para el uso domestico.

ADVERTENCIA – RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS,

PELIGRO DE EXPLOSIÓN O LESIONES A PERSONAS O PROPIEDADES:

• Evite las condiciones ambientales peligrosas. No utilice artefactos en

zonas húmedas o mojadas. No utilice artefactos bajo la lluvia.

• Mantenga a los niños alejados. Los visitantes deben mantenerse a cierta

distancia del área de trabajo.

• Use la vestimenta adecuada. No use ropas holgadas o joyas. Pueden

atascarse en las piezas en movimiento. Se recomienda utilizar guantes de

goma y calzado antideslizante considerable al trabajar al aire libre. Recójase

y cubra el cabello largo.

• Use anteojos de seguridad y cualquier otro equipo de seguridad. Use

anteojos protectores o lentes de seguridad con protección lateral que

cumplan con las normas de seguridad aplicables. Puede conseguir anteojos

de seguridad o similares a un costo adicional en su distribuidor local.

• Guarde los artefactos que no utilice en el interior. Cuando no los utilice, los

artefactos deben guardarse bajo techo, en un lugar seco, alto o bajo llave,

lejos del alcance de los niños.

• No tire del cable. Nunca transporte el aparato por el cable ni lo jale para

desconectarlo del tomacorriente. Mantenga el cable alejado del calor, el

aceite y los bordes afilados.

• Desconecte los aparatos. Desconecte el aparato de la fuente de energía

cuando no lo utilice, antes de realizar un mantenimiento y al cambiar

accesorios como hojas y elementos semejantes.

• La protección del interruptor de corte por falla a tierra (GFCI) debe

aplicarse a los circuitos o los tomacorrientes que se utilizarán. Hay

tomacorrientes con protección GFCI incorporada que pueden utilizarse para

tomar esta medida de seguridad.

• Uso de accesorios y suplementos. El uso de accesorios o dispositivos

no recomendados para utilizar con este aparato puede resultar peligroso.

Consulte la sección “Accesorios” de este manual para obtener detalles

adicionales.

• Manténgase alerta. Use el sentido común. No opere este equipo si está

cansado o con impedimentos.

• Compruebe para saber si hay piezas dañadas. Cualquier parte que esté

dañada debe ser reemplazado por el fabricante antes de su uso posterior.

No utilice la herramienta si el interruptor no le da vuelta por intervalos.

Contacto con el fabricante en (877) 571-2391 para más información.

• No funcione el aparato cerca de líquidos inflamables o en atmósferas

gaseosas o explosivas. Los motores de estas herramientas normalmente

chispean, y las chispas pueden encender los vapores.

• Nunca sumerja esta unidad en agua; no la exponga a la lluvia, la nieve, ni

la use cuando esté mojada.

• Para reducir el riesgo de descarga eléctrica, desconecte la unidad de

cualquier fuente de energía antes de intentar limpiarla o realizarle un

mantenimiento. Apagar los controles sin desenchufar la unidad no reducirá

este riesgo.

• Este equipo emplea piezas (interruptores y relés) que producen arcos o

chispas. Por lo tanto, si utiliza la unidad en una cochera o un área cerrada,

DEBE colocarla a no menos de 457 mm (18 pulgadas) por encima del piso.

• No utilice esta unidad para operar aparatos que necesitan más de 5 A

para funcionar del tomacorriente para accesorios de CC de 12 voltios.

• No inserte los objetos extranjeros en el puerto del USB, el enchufe

accesorio de la CC de 12 voltios o el enchufe de la CA de 120 voltios.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS

PARA CARGAR ESTA UNIDAD

• IMPORTANTE: Esta unidad se entrega en un estado de carga parcial. Cargue

la unidad completamente con el cable prolongador para uso doméstico

durante 40 horas antes de utilizarla por primera vez. No puede sobrecargar

la unidad utilizando el método de carga CA.

• Para recargar esta unidad, utilice sólo el cargador incorporado CA.

• Todos los interruptores de ENCENDIDO/APAGADO (Power) deben estar en

la posición de apagado (OFF) cuando se carga la unidad o cuando no está

en uso. Asegúrese de que todos los interruptores estén en la posición de

apagado (OFF) antes de realizar la conexión a una fuente de energía o carga.

CABLES DE EXTENSIÓN:

ADVERTENCIA: El uso de un cable de extensión incorrecta podría dar

lugar a un riesgo de fuego y descarga eléctrica. Al usar un cable de extensión,

cerciórese de que los pernos del cable de extensión son el mismo número,

tamaño y forma que ésos en el cargador; y esté seguro de utilizar uno

bastante pesado para llevar la corriente que su producto dibujará. Un cable de

menor capacidad provocará una disminución en el voltaje de la línea, lo cual

producirá una pérdida de potencia y sobrecalentamiento. La siguiente tabla

muestra la medida correcta que debe utilizar según la longitud del cable y la

capacidad nominal en amperios indicada en la placa. En caso de duda, utilice

el calibre inmediatamente superior. Cuanto menor es el número de calibre,

más grueso es el cable.

CALIBRE MÍNIMO PARA LOS JUEGOS DE CABLES

Voltios Largo total del cable en pies

120V 0-25 26-50 51-100 101-150

(0-7.6m) (7.6-15.2m) (15.2-30.4m) (30.4-45.7m)

240V 0-50 51-100 101-200 201-300

(0-15.2m) (15.2-30.4m) (30.4-60.9m) (60.9-91.4m)

Grado del amperio Longitud de la cable de extensión

Más No más 0’-25’ 26’-50’ 51 ’-100 ’ 101’ -150 ’

que que Calibrador de alambre Americano (AWG)

0 - 6 18 16 16 14

6 - 10 18 16 14 12

10 - 12 16 16 14 12

12 - 16 14 12 No recomendado

• Cuando se utiliza un cable prolongador, asegúrese de que:

a) las patas del cable prolongador sean del mismo número, el mismo

tamaño y la misma forma que las del cargador,

b) el cable prolongador posea los conductores correctos y esté en buenas

condiciones eléctricas,

c) la medida del conductor sea suficientemente grande para la capacidad

nominal en amperios.

PRECAUCIÓN – PARA REDUCIR EL RIESGO DE LESIONES O DAÑO A LA

PROPIEDAD: Cuando desconecte el cable de extensión desde el cargador de

CA de 120 voltios incorporado o la toma de CA, tire por el conectador y no

por el cable.

• No exceda 6 horas que cargan tiempo usando este método.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS

PARA AUXILIARES DE ARRANQUE

ADVERTENCIA, PELIGRO DE ESTALLIDO

No utilice la unidad para cargar las baterías secas que se usan normalmente

con los aparatos domésticos. Estas baterías pueden estallar y provocar

lesiones a las personas y daños a la propiedad. Use la unidad para carga/

refuerzo solamente de una batería de plomo-ácido. No está diseñada para

proveer energía a un sistema eléctrico de bajo voltaje que no sea para

arrancar un motor.

• El uso de un dispositivo no suministrado, recomendado o vendido por el

fabricante específicamente para el uso con esta unidad puede provocar

riesgo de descarga eléctrica y lesiones a las personas.

ADVERTENCIA: RIESGO DE GASES EXPLOSIVOS

• Trabajar cerca de una batería de plomo ácido es peligroso. Las baterías

generan gases explosivos durante su funcionamiento normal. Por esta razón,

es muy importante que siempre lea este manual antes de utilizar el puente

auxiliar de arranque y que siga las instrucciones con exactitud.

• Para reducir el riesgo de explosión de la batería, siga estas instrucciones

y las publicadas por el fabricante de la batería y el fabricante de cualquier

equipo que tenga la intención de utilizar cerca de la batería. Revise las

indicaciones sobre precauciones en estos productos y en el motor.

PRECAUCIÓN – PARA REDUCIR EL RIESGO DE LESIONES O DAÑO A LA

PROPIEDAD:

• NUNCA INTENTE ARRANCAR MEDIANTE PUENTE NI CARGAR UNA BATERÍA

CONGELADA.

• Los vehículos que tienen sistemas computarizados incorporados pueden

resultar dañados si la batería del vehículo se arranca mediante puente.

Antes de arrancar mediante puente, lea el manual del cliente del vehículo

para confirmar que la ayuda externa para arrancar es adecuada.

• Nunca fume o permita que haya una chispa o llama cerca de la batería, el

motor o la central de energía.

• Manténgase alejado de las paletas de ventilador, correas, poleas y otras

partes que pueden provocar lesiones a las personas.

• Quítese los elementos personales metálicos, como anillos, pulseras, collares

y relojes cuando trabaja con una batería de plomo-ácido. Una batería de

plomo-ácido puede producir un cortocircuito con bastante corriente como

para soldar un anillo u objeto metálico similar a la piel y provocar una

quemadura grave.

• No use ropa de vinilo cuando arranque un vehículo mediante puente. La

fricción puede provocar chispas peligrosas a causa de la electricidad

estática.

• Tenga mucho cuidado de no dejar caer una herramienta de metal sobre la

batería. Puede ser que producir chispas o un cortocircuito en la batería o en

otra parte eléctrica y podría causar una explosión.

• Almacene siempre las pinzas de la batería cuando no se usa. Nunca toque

las pinzas de la batería entre sí. Esto puede generar chispas peligrosas,

arcos eléctricos o explosión.

• Cuando use esta unidad cerca de la batería y el motor del vehículo, coloque

la unidad sobre una superficie plana y estable, y asegúrese de mantener

todas las pinzas, los cables, la ropa y las partes del cuerpo alejados de los

elementos móviles del vehículo.

• Nunca deje que las pinzas roja y negra se toquen entre sí o con otro

conductor metálico común, esto podría provocar daños a la unidad o crear

un riesgo de chispas/explosión.

a) Para los sistemas con negativo a tierra, conecte la pinza del positivo

(roja) al borne sin conexión a tierra de la batería y la pinza del negativo

(NEGRA) al bastidor del vehículo o al bloque del motor, lejos de la

batería. No conecte la pinza al carburador, las cañerías de combustible

o a las piezas de chapa de la carrocería. Conecte a una pieza de metal

sólida del bastidor o del bloque del motor.

b) Para los sistemas con positivo a tierra, conecte la pinza del negativo

(negra) al borne sin conexión a tierra negativo de la batería y la pinza

del positivo (roja) al bastidor del vehículo o al bloque del motor, lejos

de la batería. No conecte la pinza al carburador, las cañerías de

combustible o a las piezas de chapa de la carrocería. Conecte a una

pieza de metal sólida del bastidor o del bloque del motor.

• Si las pinzas están conectadas incorrectamente con respecto a polaridad,

la pantalla LCD retroiluminada demostrará el icono de batería vacía. Las

símbolos “+” y “–” y el icono de la alarma sobre el icono de la batería

vacía destellará y la unidad emitirá una alarma continua hasta que se

desconectan las pinzas. Desconecte y vuelva a conectar las pinzas de la

batería con la polaridad correcta.

• Siempre desconecte primero el cable del puente del negativo (negro) y

luego el cable del puente del positivo (rojo), excepto para los sistemas con

positivo a tierra.

• No exponga la batería al fuego o a un calor intenso, porque puede explotar.

Antes de eliminar la batería, proteja los terminales expuestos con cinta

aislante para trabajo pesado para evitar cortocircuitos (un cortocircuito

puede producir lesiones o incendio).

• Coloque esta unidad lo más lejos posible de la batería que los cables

permitan.

• Nunca permita que el ácido de la batería entre en contacto con esta unidad.

• No opere esta unidad en un área cerrada ni restrinja la ventilación de alguna

forma.

• Este sistema está diseñado para ser utilizado únicamente en vehículos

con sistema de batería de CC de 12 voltios. No lo conecte a un sistema de

batería de 6 o 24 voltios.

• Este sistema no está diseñado para ser utilizado en reemplazo de una

batería de vehículo. No intente hacer funcionar un vehículo que no tenga la

batería instalada.

• El exceso de revoluciones del motor puede dañar el mecanismo de arranque

de un vehículo. Si el motor no arranca después de la cantidad recomendada

de intentos, abandone los procedimientos de arranque mediante puente y

busque otros problemas que deban solucionarse.

• No utilice este puente auxiliar de arranque en una moto de agua. No fue

diseñado para prácticas marinas.

• Si bien esta unidad contiene una batería que no derrama, se recomienda

que la unidad se conserve parada durante el almacenamiento, el uso y la

recarga. Para evitar daños posibles que puedan acortar la duración de la

unidad, protéjala de la luz solar directa, el calor directo o la humedad.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS

PARA INVERTIDORES

ADVERTENCIA – PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA:

• No conecte al cableado de distribución de CA.

• No realice conexiones o desconexiones eléctricas en áreas designadas como

PROTEGIDAS CONTRA IGNICIÓN. Esta unidad NO está aprobada para áreas

protegidas contra ignición.

• Nunca sumerja la unidad en el agua ni en ningún otro líquido, ni la utilice

cuando esté húmeda.

ADVERTENCIA – PARA REDUCIR EL RIESGO DE INCENDIO:

• No opere cerca de materiales, vapores o gases inflamables.

• No lo exponga al calor extremo o a las llamas.

PRECAUCIÓN – PARA REDUCIR EL RIESGO DE LESIONES O DAÑO A LA

PROPIEDAD:

• Desconecte el enchufe de la aplicación del enchufe del convertidor antes de

intentar cualesquiera reparaciones a la aplicación.

• Cuando un artefacto conectado a esta unidad se usa al aire libre, utilice sólo

cables de extensión diseñados para uso en exteriores y marcado.

• No intente conectar el inversor mientras que funciona su vehículo. El hecho

de no prestar atención a la carretera puede tener como consecuencia un

accidente grave.

• Siempre utilice el convertidor en lugares adecuadamente ventilados.

• Apague siempre el convertidor cuando es parado.

• Tenga en cuenta que este convertidor no funcionará con aparatos o equipos

de alta potencia en vatios que produzcan calor, como secadores de cabello,

hornos de microondas y tostadores.

• No utilice este convertidor con dispositivos médicos. No se ha comprobado

su funcionamiento en aplicaciones médicas.

• Opere la unidad solamente como se describe en este manual de

instrucciones.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS

PARA EL PUERTO USB

• No introduzca objetos extraños dentro el puerto USB.

• No conecte un concentrador USB y no conecte más de un dispositivo

electrónico personal al puerto USB.

• Una cierta electrónica USB-accionada hogar no funcionará con esta unidad.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS

PARA COMPRESORES

PRECAUCIÓN – PARA REDUCIR EL RIESGO DE LESIONES O DAÑO A

LA PROPIEDAD: Nunca deje el compresor sin supervisión mientras se está

usando.

ADVERTENCIA, PELIGRO DE ESTALLIDO: LOS ARTÍCULOS QUE ESTALLAN

PUEDEN PROVOCAR LESIONES GRAVES.

• Siga cuidadosamente las instrucciones en los artículos de ser inflado.

• Nunca exceda la presión recomendada enumerada en instrucciones en

los artículos de ser inflado. Si no se da ninguna presión, contacto con el

fabricante del artículo antes de inflar.

• Supervise la presión siempre sobre el calibrador de presión.

PRECAUCIÓN – PARA REDUCIR EL RIESGO DE DAÑO A LA PROPIEDAD:

No funcione el aparato para inflar con aire continuamente por más de largo

que aproximadamente 10 minutos, dependiendo de temperaturas ambiente,

como puede recalentarse.

PRIMEROS AUXILIOS

Cuando trabaje con baterías de plomo-ácido, asegúrese de que siempre haya

ayuda inmediata disponible en caso de accidente o emergencia.

Utilice siempre protección para los ojos al emplear este producto; el contacto

con el ácido de la batería puede producir ceguera o quemaduras graves.

Conozca los procedimientos de primeros auxilios para el caso de contacto

accidental con el ácido de la batería.

Tenga al alcance mucha agua potable y jabón en el caso de que el ácido de la

batería entre en contacto con la piel.

• Piel: Si el ácido de la batería entra en contacto con la piel, enjuáguese

inmediatamente con agua, luego lávese con agua y jabón. Si se presenta

enrojecimiento, dolor o irritación, busque asistencia médica de inmediato.

• Ojos: Si el ácido de la batería entra en contacto con los ojos, lávese los

ojos inmediatamente durante 15 minutos como mínimo y busque asistencia

médica de inmediato.

• Indicador de cristal líquido del Lcd: Si es líquido el cristal viene en contacto

con su piel: Lave el área apagado totalmente con el un montón de agua.

Quite la ropa contaminada. Si es líquido el cristal consigue en su ojo: Limpie

el ojo con un chorro de agua afectado con agua limpia y después busque

la atención médica. Si es líquido se traga el cristal: Limpie su boca con un

chorro de agua a fondo con agua. Beba las cantidades grandes de agua e

induzca vomitar. Entonces busque la atención médica.

CONSERVE ESTAS

INSTRUCCIONES

INTRODUCCIÓN

Felicitaciones por adquirir su nuevo Black + Decker

fuente de energía

profesional digital. Lea el manual de instrucción y siga las instrucciones

cuidadosamente antes de utilizar esta unidad.

DESCRIPCIÓN GENERAL

Acciones comunes y respuestas de la unidad

Presione el botón de

encendido de la luz de

área LED.

Sonará un bip y la luz de área LED se

encenderá. La retroiluminación se encenderá

durante 10 segundos (sólo). La pantalla

LCD continuará mostrando el estado de la

batería y el indicador de tensión. La luz de

área LED permanece encendido hasta que

se desactive.

Presione el botón de estado

de la batería. Sonará un bip y la pantalla retroiluminada

LCD mostrará el estado de la batería

y el indicador de voltaje durante 10

segundos antes de que la unidad se apaga

automáticamente.

Presione el botón de

alimentación USB. Sonará un bip y la pantalla retroiluminada

LCD mostrará el estado de la batería y el

indicador de voltaje, así como del icono

del USB, que indica el puerto USB está

disponible. La unidad permanece encendida

hasta se presiona el botón de alimentación

USB de nuevo para desactivarla.

Presione el botón con./desc.

(power) del compresor. Sonará un pitido y la pantalla LCD

retroiluminada mostrará el estado de

la batería y el icono de compresor; y

alternativamente el valor parpadeante

preestablecido psi (que se estableció

último utilizando los botones de control de

presión del compresor) y la presión actual

del artículo que siendo inflado (que se

iluminara sostenidamente). Si no se toman

medidas adicionales, después de 1 minuto,

la unidad mostrará el estado de la batería y

el indicador de tensión durante 10 segundos

antes de apagarse automáticamente.

Cada vez que las pinzas

estén correctamente

conectados a una batería

o el interruptor del puente

auxiliar de arranque se gira

a la posición ON (encendido)

…

… un bip de un segundo sonará cada

minuto. La pantalla retroiluminada LCD

mostrará el estado de la batería y el

indicador de voltaje, así como el icono del

puente auxiliar de arranque de parpadear. La

unidad permanece encendida hasta que el

interruptor del puente auxiliar de arranque se

gira de nuevo a la posición OFF (apagado) o

las pinzas se desconecta de la batería.

Si se invierten las

conexiones de pinza de

bornes positivo y negativo

de la batería …

… la pantalla LCD retroiluminada mostrará

el icono de batería vacía. El icono de alarma

y el "+" y "–" signos encima del icono de

la batería parpadearán y la unidad sonará

continuamente hasta que las pinzas estén

desconectados de la batería.

Cuando la unidad se

está cargando o recarga

mediante el cargador de 120

voltios de CA incorporado …

… la retroiluminación se encenderá

durante 10 segundos (sólo). La pantalla LCD

continuará mostrando el estado de la batería.

Las barras del icono de la batería cambiará

de vacía a sólido (de abajo hacia arriba)

repetidamente.

Nota: La unidad se apagará automáticamente una vez que todas las funciones están

desactivadas.

VIENDO EL ESTADO DE LA BATERÍA

Para comprobar el nivel de carga de la batería de la unidad, pulse el botón

del estado de la batería. El icono de la batería indica el nivel de carga de la

batería de la siguiente manera:

• Si el nivel de carga de la batería está a plena capacidad, cuatro barras

sólidas se muestran.

• Si la batería está parcialmente cargada, dos o tres barras sólidas se

mostrarán.

• Si la batería está casi vacía, una barra sólida se vea, la unidad DEBE ser

cargada en este momento o protección integrada de baja tensión de la

unidad se activará. El icono de la batería vacía y la luz de fondo de la

pantalla LCD parpadearán 10 veces antes de apagado automático.

• Si el icono de la batería muestra cuatro barras vacías, la batería está

completamente vacía. La unidad no funcionará hasta que la batería es

recargada.

CARGAR/RECARGAR

Las baterías de plomo-ácido requieren mantenimiento de rutina para asegurar

una carga completa y una mayor duración de la batería. Todas las baterías

pierden energía por descarga espontánea, se descargan con el paso del

tiempo, y con mayor rapidez cuando están a temperaturas más altas. Por lo

tanto, las baterías necesitan ser cargadas periódicamente para reemplazar

la energía perdida por descarga espontánea. Cuando la unidad no se usa,

fabricante recomienda que se debe ser recargada la batería al menos cada 30

días y después de cada uso.

IMPORTANTE: Si usted intenta utilizar la unidad cuando el nivel de la carga de

la batería de la unidad es demasiado bajo, la unidad cerrará automáticamente.

Recargue la unidad con el resto de las funciones apagadas cuanto antes.

Notas: Esta unidad se entrega en un estado parcialmente cargado - usted debe

cargarlo completamente antes de usarlo para la primera vez. La carga inicial

de la CA debe ser por 40 horas.

Recargar la batería luego de cada uso prolongará la vida de la batería; las

descargas importantes frecuentes entre recargas o el cargarla en exceso

reducirán la duración de la batería.

Cerciórese de que el resto de las funciones de unidad estén apagadas durante

la recarga, pues ésta puede retardar el proceso de recarga.

PRECAUCIÓN – PARA REDUCIR EL RIESGO DE DAÑO A LA PROPIEDAD:

Si no se mantiene la batería cargada puede causar daños permanentes y

resultar en un pobre rendimiento de arranque.

IMPORTANTE: Si usted sabe que la unidad se descarga, pero el icono de la

batería muestra cuatro barras sólidas, como si la unidad está totalmente

cargada cuando se conecta a una fuente de alimentación de carga, esto puede

ser debido a la batería interna que tiene una alta impedancia. El fabricante

sugiere salir de la unidad de carga por un período de 40 horas usando el

cargador de CA incorporado antes de su uso.

Cargar/recargar con el cargador de incorporado

120V CA y el cable de extensión CA (no incluido)

1. Levante la cubierta protectora del cargador incorporado 120 voltios CA

situado en la parte frontal inferior izquierda de la unidad (consulte la

sección Características de localizar). Conecte un cable de extensión de

la unidad. Conecte el otro extremo del cable a una toma de corriente CA

estándar de 120 voltios. Cuando la unidad esté bien conectado a una

fuente de alimentación de CA, la pantalla LCD mostrará lo siguiente (la

pantalla será retroiluminado):

+–

+Area Light

Compressor Battery

Status

USB

–

Las barras en el icono de la batería representan el nivel de la capacidad

de la batería interna de la unidad. Después de 10 segundos, la

retroiluminación se apagará y la pantalla LCD mostrará lo siguiente para

indicar que la unidad se está cargando:

+–

+Area Light

Compressor Battery

Status

USB

–

Las barras en el icono de la batería cambiarán de vacío al sólido (parte

inferior a la tapa) en varias ocasiones.

2. Carga por aproximadamente 40 horas o hasta que el icono de la batería

demuestra 4 barras sólidas.

3. Cuando la carga esté completa, desconecte el cable de extensión de

CA del tomacorriente de CA y, a continuación, desconecte el cable de la

unidad.

Nota: La unidad no puede sobrecargarse usando este método.

La unidad no se cargará si está encendido el interruptor de alimentación del

inversor.

PUENTE AUXILIAR DE ARRANQUE

Esta unidad se equipa de un botón con./desc. (power) del puente auxiliar de

arranque que permita que fluya la energía solamente cuando las conexiones

apropiadas se hacen a la batería y al marco. Tome las medidas siguientes,

observando todas las precauciones y advertencias en la sección de las

“instrucciones de seguridad importantes” en el frente de este manual.

1. Apague la ignición del vehículo y todos los accesorios (radio, aire

acondicionado, luces, cargadores de teléfono celular conectados, etc.).

Ubique el vehículo en “estacionar” y coloque el freno de emergencia.

2. Asegúrese de que el interruptor de encendido del puente auxiliar de

arranque está en la posición de apagado.

3. Retire las pinzas del puente de sus respectivas lengüetas. Conecte

primero la pinza roja, luego la pinza negra.

4. Procedimiento para arrancar mediante puente un SISTEMA CON

NEGATIVO A TIERRA (el terminal de la batería está conectado al

bastidor) (LO MÁS COMÚN).

4a. Conecte la pinza roja del positivo (+) al terminal del positivo

de la batería del vehículo.

4b. Conecte la pinza negra del negativo (-) al bastidor o a un

componente metálico no móvil y sólido, o una parte de la

carrocería. Nunca fije la pinza directamente al terminal

del negativo de la batería o a una pieza móvil. Refiera al

manual del dueño del automóvil.

5. Procedimiento para arrancar SISTEMAS CON POSITIVO A TIERRA.

Nota: En el caso poco habitual de que el vehículo que se debe arrancar tenga

un sistema de positivo a tierra (el terminal positivo de la batería está

conectado al bastidor), reemplace los pasos 4a y 4b anteriores con los

pasos 5a y 5b, luego continúe con el paso 6.

5a. Conecte la pinza negra del negativo (-) al terminal del

negativo de la batería del vehículo.

5b. Conecte la pinza roja del positivo (+) al bastidor del vehículo

o a un componente metálico no móvil y sólido, o una

parte de la carrocería. Nunca fije la pinza directamente

al terminal del positivo de la batería o a una pieza móvil.

Refiera al manual del dueño del automóvil.

6. Cuando las pinzas están conectadas correctamente, la unidad se

encenderá automáticamente en modo de puente auxiliar de arranque. La

pantalla LCD retroiluminada demostrará que lo que sigue para indicar la

unidad está listo para jump-start:

+Area Light

Compressor Battery

Status

USB

–

+–

El icono del puente auxiliar de arranque se parpadeará para indicar que

las pinzas están conectadas correctamente.

IMPORTANTE: Si las pinzas están conectadas incorrectamente con

respecto a polaridad, la alarma reversa de la conexión de la polaridad

sonará continuamente y la pantalla LCD retroiluminada demostrará el

siguiente (las símbolos “+” y “–” y el icono de la alarma sobre el icono

de la batería vacía destellará):

+Area Light

Compressor Battery

Status

USB

–

+–

Desconecte las pinzas y vuelva a conectar a la batería con polaridad

correcta

7. Encienda el interruptor de encendido del puente auxiliar de

arranque.

8. Encienda la ignición y acelere el motor en etapas de 5 a 6

segundos hasta que arranque.

9. Coloque el interruptor de encendido del puente auxiliar de

arranque en la posición de apagado (off) nuevamente.

10. Desconecte la pinza del negativo (-) del motor o bastidor

primero y luego desconecte la pinza del positivo (+) de la

batería.

ADVERTENCIA – PARA REDUCIR EL RIESGO DE LESIONES O DAÑO A LA

PROPIEDAD:

• SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD ENCONTRADAS EN LA

SECCIÓN DE LAS “INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA

AUXILIARES DE ARRANQUE ” DE ESTE MANUAL DE LA INSTRUCCIÓN.

• Nunca toque entre sí las pinzas roja y negra de la batería: esto puede

provocar chispas peligrosas, arco eléctrico o explosión.

• Después de cada uso, apaga la unidad.

PRECAUCIÓN: RIESGO DE DAÑO A LA PROPIEDADE

• Los vehículos que tienen sistemas computarizados incorporados pueden

resultar dañados si la batería del vehículo se arranca mediante puente.

Antes de arrancar mediante puente este tipo de vehículo, lea el manual del

vehículo para confirmar que se aconseja ayuda externa para arrancar.

• El exceso de revoluciones del motor puede dañar el mecanismo de arranque

del vehículo. Si el motor no arranca después de la cantidad recomendada de

intentos, abandone el procedimiento de arranque mediante puente y busque

otros problemas que puedan ser solucionados.

• Si las conexiones a los terminales positivos y negativos de la batería

son incorrectas, la pantalla del LCD exhibirá según las indicaciones de la

segunda parte del paso 6 de las direcciones. Desconecte las pinzas y vuelva

a conectarlas a la batería con la polaridad correcta.

• Si no es posible arrancar el vehículo, apague la ignición, coloque el

interruptor de encendido del puente auxiliar de arranque en la posición de

apagado (off), desconecte los conductores del puente auxiliar de arranque y

comuníquese con un técnico calificado para investigar por qué no arrancó

el motor.

• Vuelva a cargar la unidad completamente después de cada uso.

LUZ DE ÁREA LED

La luz de área LED incorporada del tres LEDs es controlada por el botón de

encendido de la luz de área en el panel de control (refiera a la sección de

las características para localizar). Presione el botón de encendido de la

luz de área una vez encender la luz. Presione el botón de encendido de

la luz de área nuevamente para apagar la luz zonal.

IMPORTANTE: Cuando se pulsa el botón de encendido luz de área para

encenderlo, sonará un pitido. La pantalla retroiluminada LCD se encenderá

durante 10 segundos (solamente) y luego mostrará continuamente el estado

de la batería.

+Area Light

Compressor Battery

Status

USB

–

+–

Compruebe periódicamente el estado de la batería de la unidad en la pantalla

del LCD. Cuatro barras sólidas en el icono de la batería indican una batería

llena. Cuando el nivel de la batería está casi vacía con sólo una única de

barras sólidas, la unidad debe ser recargada en este momento o protección

integrada de baja tensión de la unidad se activará. La unidad emitirá un

pitido 5 veces, y luego la zona de luz se apagará automáticamente. La unidad

mostrará el estado de la batería y el indicador de tensión para una duración de

10 segundos antes de apagado automático.

Cerciórese de que la luz de área y la unidad estén dadas vuelta de cuando se

está recargando o se está almacenando la unidad.

FUENTE DE ENERGÍA PORTÁTIL DE 120 V CA

Consumo de corriente real versus calificado del

equipo

La mayoría de las herramientas eléctricas, los aparatos, los dispositivos

electrónicos y los equipos visuales/de audio poseen etiquetas que indican el

consumo de energía en amperios o vatios. Asegúrese de que el consumo de

energía del artículo que desee operar sea menor a 500 vatios. Si el consumo

de energía se clasifica en CA de amperios, simplemente multiplique por los

voltios de CA (120) para determinar la vatiaje.

La unidad puede transportar las cargas resistivas con más facilidad. No

obstante, las cargas resistivas más grandes, como estufas o calentadores

eléctricos, generalmente requieren más potencia en vatios de la que puede

suministrar la unidad en forma continua. Las cargas inductivas, como

televisores y estéreos, requieren más corriente para funcionar que las cargas

resistivas de la misma clasificación de potencia en vatios.

PRECAUCIÓN: DISPOSITIVOS RECARGABLES

• Algunos dispositivos recargables están diseñados para cargarse al ser

enchufados directamente en un tomacorriente de CA. Estos dispositivos

pueden dañar el inversor o el circuito que se está cargando.

• Al utilizar un dispositivo recargable, supervise la temperatura durante los

primeros 10 minutos de uso para determinar si genera calor en exceso.

• Si produce calor en exceso, esto indica que el dispositivo no debe utilizarse

con este inversor.

• Este problema no se presenta con la mayoría de los equipos operados con

batería. La mayoría de estos dispositivos utiliza un cargador o transformador

por separado que está enchufado en un tomacorriente de CA.

• El inversor puede funcionar con la mayoría de los cargadores y

transformadores.

Note: Algunas computadoras portátiles no funcionen con este inversor.

La forma de onda de salida del inversor eléctrico

La forma de onda de la salida de CA de este inversor se conoce como una

onda senoidal modificada. Es una forma de onda escalonada que posee

características similares a la forma de onda senoidal de la electricidad. Este

tipo de forma de onda es adecuado para la mayoría de las cargas de CA,

incluidas las fuentes de energía por conmutación y lineales utilizadas en

equipos electrónicos, transformadores y motores pequeños.

Usando los enchufes duales de la CA de

120 voltios

Los dos enchufes cada uno de la CA de 120 voltios se localizan bajo cubierta

protectora en el lado de mano izquierda del panel de delante (refiera a la

sección de las características para localizar). Los dos enchufes apoyan un

drenaje de energía máximo combinado de 500 vatios.

1. Presione el interruptor del inversor para girar el inversor (I). El indicador de

energía del inversor rojo claro indicará que los dos enchufes de la CA de

120 voltios son listos para utilizar.

2. Levante para arriba la cubierta del enchufe de la CA de 120 voltios.

3. Inserte el enchufe de la CA de 120 voltios de la aplicación en el enchufe

de la CA de 120 voltios.

4. Encienda la aplicación y funcione como de costumbre.

Compruebe periódicamente el estado de la batería de la unidad en la pantalla

del LCD mediante el uso el botón del estado de la batería. Cuatro barras

sólidas en el icono de la batería indican una batería llena. Cuando el nivel de

la batería está casi vacía con sólo una única de barras sólidas, la unidad DEBE

ser recargada en este momento.

Asegúrese de que el inversor está apagado cuando la unidad es cargada o

almacenados.

Características de protección

El inversor supervisa las siguientes condiciones:

Voltaje interno bajo de la batería: El inversor cerrará automáticamente cuando

las caídas de voltaje de la batería demasiado bajas, como esto pueden dañar

la batería.

Alto voltaje interno de la batería: El inversor cerrará automáticamente cuando

el voltaje de la batería es demasiado alto, pues éste puede dañar la unidad.

Protección de apagado térmico: El inversor se apagará automáticamente

cuando la unidad se sobrecaliente.

Protección contra cortocircuitos o sobrecargas: El inversor se apagará

automáticamente en presencia de un cortocircuito o sobrecargas.

NOTAS IMPORTANTES: El indicador de alimentación/estado del inversor

parpadeará rojo para indicar que una de las condiciones de avería antedichas

está presente antes de que ocurra la parada automática. Si ocurre esto, tome

las medidas siguientes:

1. Desconecte todas las aplicaciones de la unidad.

2. Presione el interruptor del inversor para apagar el inversor (O).

3. Permita que la unidad se refresque abajo por varios minutos.

4. Cerciórese de que el grado combinado para todas las aplicaciones

tapadas en la unidad sea 500 vatios o cuerdas y enchufes más bajos y

de esa aplicación no son dañados.

5. Asegure allí es ventilación adecuada alrededor de la unidad antes de

proceder.

FUENTE DE ENERGÍA PORTÁTIL DE 12 V CC

La fuente de CC de 12 voltios está situada bajo cubierta protectora en el frente

de la unidad. Refiera a la ilustración de las características en la página 2 para

localizar. Esta fuente de energía portátil también se puede usar con accesorios

de CC de 12 V equipados con un enchufe macho y que esté indicado hasta 5 A.

1. Levante la tapa del tomacorriente de CC de 12 V de la unidad.

2. Inserte el enchufe de CC de 12 V del aparato en el tomacorriente

para accesorios de 12 V de la unidad. NO EXCEDA UNA CARGA DE 5

AMPERIOS.

3. Encienda el aparato y opérelo como de costumbre.

4. Compruebe periódicamente el estado de la batería de la unidad en la

pantalla del LCD por pulsando el botón Estado de la batería. (Cuatro

barras sólidas en el icono de la batería indican una batería llena. Una

barra sólida indica que la unidad necesita ser recargada.)

PUERTO DE CARGA DEL USB

El puerto de carga del USB está bajo misma cubierta protectora que

el tomacorriente para accesorios de 12 V. Refiera a la sección de las

características para localizar.

1. Presione el botón de alimentación USB para activar el puerto de carga USB. Sonará un pitido y la

pantalla LCD retroiluminada se mostrará continuamente los siguientes:

+Area Light

Compressor Battery

Status

USB

–

+–

USB

El icono del “5V USB” indica que el puerto del USB es listo para utilizar.

2. Tape el dispositivo USB-accionado en el puerto de la energía del USB del

inversor y funcione normalmente.

El puerto de alimentación USB permanece encendida hasta que se vuelve

a pulsar el botón de la energía del USB para apagarla. Asegúrese de que el

botón de alimentación USB se encuentra en la posición de apagado cuando la

unidad se está recargando o almacenada.

Compruebe periódicamente el estado de la batería de la unidad en la pantalla

del LCD. Cuatro barras sólidas en el icono de la batería indican una batería

llena. Cuando el nivel de la batería está casi vacía con sólo una única de

barras sólidas, la unidad debe ser recargada en este momento o protección

integrada de baja tensión de la unidad se activará. La unidad emitirá un pitido

5 veces, y luego el puerto de carga del USB se apagará automáticamente. La

unidad mostrará el estado de la batería y el indicador de tensión para una

duración de 10 segundos antes de apagado automático.

Nota: Los puertos de la energía del USB de esta unidad NO admiten

comunicación de datos. Sólo proporcionan un máximo de energía de 5 voltios

CC/1000 mA a un dispositivo eléctrico USB externo.

COMPRESOR PORTÁTIL

El compresor incorporado de CC de 12 voltios es el compresor de última

generación para los neumáticos de todos los vehículos, remolques y artículos

inflables para recreación. Un adaptador de la boquilla se suministra que los

tornillos en el extremo de la boquilla Sure Fit® en el extremo libre

de la manguera del compresor. La manguera del compresor con montaje

de los neumáticos se almacena en el compartimiento de almacenamiento

(consulte la sección “Características” para localizar). El botón de alimentación

del compresor y botones para aumentar (+) y disminuir (–) la presión del

compresor están localizados en el panel de control en la parte frontal de la

unidad.

Antes de continuar, compruebe el estado de la batería de la unidad en la

pantalla LCD. Cuatro barras sólidas en el icono de la batería indica una batería

llena. Cuando el nivel de la batería está casi vacío con sólo una barra sólida, la

unidad se debe recargar antes de usar o protección integrada de baja tensión

de la unidad se activará. El icono de estado de la batería vacía parpadeará

para un corto período de tiempo antes de apagado automático.

El compresor es capaz de inflar hasta 120 libras por la presión de la pulgada

cuadrada (PSI). El compresor puede funcionar lo suficiente para llenar hasta 3

neumáticos de medida promedio antes de tener que recargar la batería. Vuelva

a colocar la manguera en el compartimiento de almacenamiento después

del uso.

IMPORTANTE: Asegúrese de que el interruptor del puente auxiliar de arranque

se ha apagado antes de intentar utilizar la unidad como un compresor.

ADVERTENCIA – PARA REDUCIR EL RIESGO DE LESIONES GRAVES O

DAÑOS MATERIALES. Siga todas las instrucciones de seguridad encontradas

en la sección de las “instrucciones de seguridad específicas para

compresores” de este manual de la instrucción.

PRECAUCIÓN – PARA REDUCIR EL RIESGO DE DAÑOS MATERIALES:

Cuando el compresor es operado a un PSI baja, la unidad puede comenzar en

baja y acelerar gradualmente. Cuando el compresor es operado a más alto

PSIs, la unidad puede funcionar normalmente durante varios minutos, luego

decelerar durante unos minutos antes de volver a la operación normal. Esta

característica protege la unidad del sobrecalentamiento durante uso normal.

En cualquier caso, no haga funcionar el compresor de forma continua durante

más de 10 minutos, ya que se puede sobrecalentar. Esto podría dañar el

compresor. Si el compresor debe funcionar durante más tiempo: cada 10

minutos, pulse el botón de encendido para encender compresor del compresor,

a continuación, reiniciar después de un periodo de enfriamiento de

aproximadamente 30 minutos.

Cómo inflar neumáticos o productos con

vástagos de válvulas

1. Atornille la boquilla Sure Fit

en el vástago de la válvula. No apriete

demasiado.

2. Presione el botón de alimentación del compresor. Sonará un pitido y la

pantalla LCD retroiluminada demostrará siguiento:

+–

Area Light

Compressor

Battery

Status

USB

–

Psi

El icono del compresor se encenderá y la pantalla LCD retroiluminada

mostrará alternativamente el preajustado valor psi que parpadea (el

último valor introducido por los botones de control de presión del

compresor) y la actual psi presión del artículo al ser inflado (que se

ilumina sólido).

3. Presione los botones “+” y “–” de control de presión para ajustar la

presión deseada entre una gama de valores predefinidos (entre 3 y 120),

que se mostrará en la pantalla LCD retroiluminada. La unidad emitirá un

pitido cada vez que pulsa los botones (sosteniendo el botón acelera la

selección de valor hacia arriba o hacia abajo). Una vez que se ha entrado

en la presión deseada, suelte el botón y la pantalla LCD retroiluminada

intermitente mostrará la nueva presión seleccionado, de la siguiente

manera:

Area Light

Compressor

Battery

Status

USB

–

+–

Psi

Table of contents

Languages:

Other BLACK DECKER Power Supply manuals

BLACK DECKER

BLACK DECKER PRH5BCA User manual

Popular Power Supply manuals by other brands

MW DDR-15 Series installation manual

Forgeon

Forgeon Bolt 650 instruction manual

YAKUMO

YAKUMO Power E-Net 85 manual

Elektro-Automatik

Elektro-Automatik PSI 8000 DT operating guide

Clarion

Clarion EA-1246A installation manual

GHM

GHM GREISINGER GNG 10 operating manual

Eaton

Eaton Crouse-hinds series instruction manual

WURM

WURM NT24 Product information

ATEN

ATEN GN0116 installation guide

Fortinet

Fortinet FortiRPS 740 quick start guide

Liebert

Liebert UPStation GXT user manual

MGG

MGG S100 user manual

Phasak

Phasak PH 7690 quick start guide

Pepperl+Fuchs

Pepperl+Fuchs FB3205B3 instruction manual

THORLABS

THORLABS GPS011-EC Original instructions

Altronix

Altronix AL125UL Series installation guide

Weller

Weller WX1 Translation of the original instructions

Polk Audio

Polk Audio SPS-1 instructions

BLACK DECKER PPRH5B User manual

Popular Power Supply manuals by other brands
