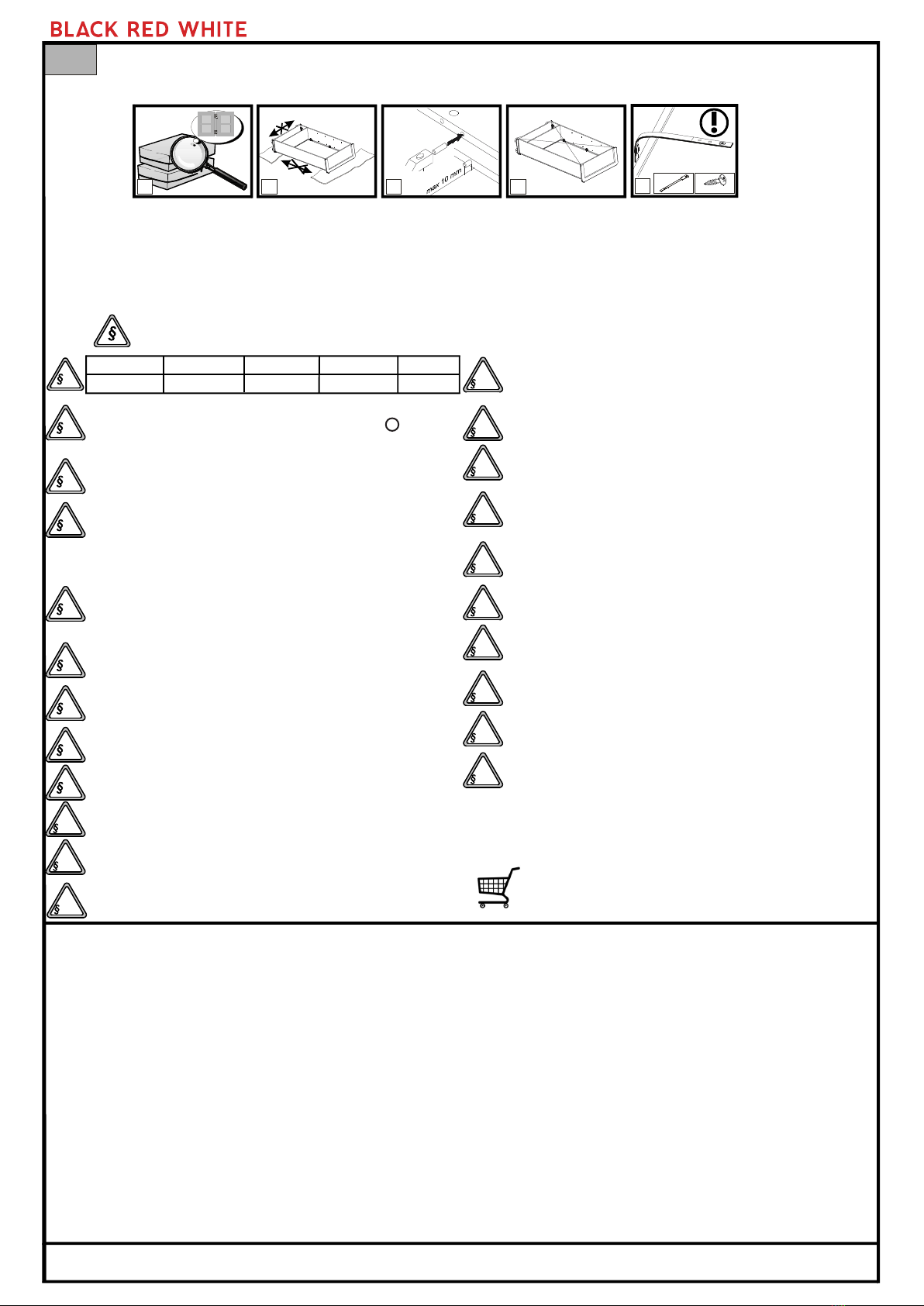

BLACK RED WHITE GRACE B186-REG2W User manual

RUS
Штамп ОТК______________Дата_________
Номер деталиРазмеры, мм
Код деталиКоличество,штНомер пачкиABCDEРекомендации по эксплуатации и обслуживанию Качество и комплектность изделия рекомендуется проверять в магазине при покупке в распакованном виде. В процессе эксплуатации изделия необходимо периодически затягивать ослабленные винтовые соединения, а также эксцентриковые стяжки.Изделие предназначено для оборудования интерьера жилых комнат в помещениях с относительной влажностью воздуха от 45 до 70%.Во избежание коробления деталей и изменения цвета изделия следует избегать установки мебели на прямых солнечных лучах. В случае установки изделия мебели в непосредственной близости от нагревательных и отопительных приборов ее поверхности во время эксплуатации должны быть защищены от нагрева. Температура нагрева элементов мебели не должна превышать +40 °С. При эксплуатации мебельной продукции необходимо исключить попадание воды и иных жидкостей на элементы изделий мебели. При монтаже моек, раковин в изделиях мебели для кухонь должна быть предусмотрена их гидроизоляция в местах контакта с поверхностью корпуса изделия мебели. В случае необходимости перемещения изделия по квартире перед его перестановкой, необходимо полностью освободить его от груза. Рекомендуется перед перестановкой вынуть выдвижные ящики и переставные полки. Во избежание поломки имеющихся опор, передвижение производить приподнимая изделие над уровнем пола. Удаление пыли с изделий следует производить слегка влажной мягкой салфеткой. При эксплуатации изделий набора ЗАПРЕЩАЕТСЯ: - в процессе сборки и эксплуатации изделий набора становиться ногами на горизонтальные щиты (полки), основание кровати; - перемещать изделия держась за верхние щиты; - применять химические чистящие средства для уборки мебели.Гарантии изготовителя1. Гарантийный срок эксплуатации изделия - 24 месяца (для изделий для лежания и сидения - 18 месяцев) со дня продажи магазином. В период гарантийного срока изготовитель гарантирует ремонт изделий или их замену, если потребителем не нарушены правила эксплуатации.2. Претензии предъявляются потребителем непосредственно в торгующую организацию, в которой была приобретена мебель, предъявив настоящую "Инструкцию по сборке" и копию товарного чека.3. Срок службы мебели - 5 лет. 4. Предприятие-изготовитель оставляет за собой право вносить изменения в конструкцию изделия, не ухудшая его конструктивные и эксплуатационные характеристики.Инструкция по сборкеВНИМАНИЕ! Перед началом сборки изделия просим ознакомиться с инструкцией по сборке, а также с рекомендациями по эксплуатации и обслуживанию. Сборка изделия должна производиться в порядке, изложенном в настоящей инструкции.2ABA=B4
f1
315n261p38x16mm
Пояснения / описание возможных указаний, используемых в инструкции по сборке 12345678910111213141517181920212223
!
““
Первый этап сборки состоит в оснащение деталей соответствующей фурнитурой, согласно нижеследующих рисунков. Символы обозначают те места, на которые следует обратить особое внимание при сборке. Фурнитура находится в пачке с маркировкой «ФУРНИТУРА».1.ВНИМАНИЕ! Не начинайте сборку изделия, если вы обнаружили дефекты или повреждения.2. Во время сборки детали необходимо разложить на ровной, мягкой и чистой поверхности (например полотенце, одеяло). Не собирать мебель на ковреили войлоке.3. В отверстия диаметром 8 мм, находящиеся на торцах деталей, вбить деревянные шканты f1. ВНИМАНИЕ! В случае, если шкант выступает изотверстия более, чем на 10 мм, его необходимо укоротить или заменить, так как возможно повреждение деталей. 4. Положить корпус изделия фасадными кромками вниз на ровную поверхность и выровнять его, измеряя рулеткой расстояния между противолежащимиуглами по диагонали. Расстояния должны быть равными.5. Закрепить фиксирующую ленту, согласно инструкции. Неправильное прикрепление мебели может привести к ее опрокидыванию.Просверлить отверстия согласно рисунка. Во время выполнения этой операции необходимо соблюдать правила техники безопасности, так как можно получить телесные повреждения или повредить изделие.Средний щит стола необходимо поместить между раздвинутых щитов (крышек) рабочей поверхностью вверх.Для соединения между собой изделий, необходимо использовать винтовую стяжку VHS или соответствующий шуруп из комплекта фурнитуры.ВНИМАНИЕ! Необходимо закрепить изделие с помощью фиксирующей ленты, которая является обязательным элементом для безопасной эксплуатации изделия.ВНИМАНИЕ! Во время закрывания откидной двери в последней фазе движения придерживайте дверь, так как из-за неконтролируемого опускания есть вероятность повреждения детали.Видимые эксцентриковые стяжки необходимо закрыть заглушками.ВНИМАНИЕ! Неосторожное использование изделия можетпривести к опрокидыванию.ВНИМАНИЕ! Детали, оклеенные глянцевыми пленками, имеют защитную пленку, которую необходимо снять после монтажа детали. Поверхность этих деталей можно чистить не раньше, чем через 4 недели после монтажа.Возможность установки дверей с правой или левой стороны изделия.Еврошуруп вкрутить так, чтобы он не выступал выше поверхности детали.Дополнительный элемент (опция).Установить шкаф верхний на верхний щит соответствующего изделия и закрепить при помощи металлической пластины n52 и шурупов p2. Ненадлежащее крепление изделия грозит его падением (отрывом) во время эксплуатации.Соответствующие отверстия детали необходимо промазать клеем y1, а затем установить сборочный элемент и оставить до полного высыхания клея y1. При проведении операции будьте внимательны и осторожны, так как чрезмерное усилие при креплении стекла или зеркала может привести к его поломке.Собрать изделие в соответствии с приведенными ниже рисунками при помощи указанной фурнитуры и/или соединительных элементов.Место приклеивания элемента необходимо тщательно очистить.Регулировка деталей.ВНИМАНИЕ! Выполнять операцию следует очень осторожно, чтобы не
повредить детали изделия.
Регулировочный винт регулирует открывание откидной двери (вкручивание винта облегчает опускание двери)Прикрепить изделие к стене. Ненадлежащее крепление изделия грозит его падением (отрывом) во время эксплуатации. ВНИМАНИЕ! Крепление изделия может проводить только специалист. Перед началом крепления изделия необходимо убедиться, можно ли к данной стене крепить мебель, подобрать соответствующий крепежный дюбель, проверить качество и прочность крепления.ИООО “БРВ-Брест”, Республика Беларусь, г. Брест,
ул. Янки Купалы, 1В-1, каб.216, т/ф [phone]
Элементы фурнитуры, предназначенные для самостоятельного
приобретения в специализированных магазинах.
GRACE B186-REG2W

FurnitureUseandMaintenance
EN
§FurnitureAssemblyExplanations / Possible notes used in the Assembly Instructions:§1§2§31.2.4.5.6.7.1. Furniture units must be placed on a level surface and levelled.2.Check the condition of the cam pins while the furniture is in use. Tighten if necessary.4.Furniture must be placed in dry rooms, with working ventilation, and at least 1 m from active heat sources. The rooms must be protected againstdetrimental weather conditions (sunlight, rain, etc.).6.Furniture must be moved by being lifted it with no load on it. Note: shifting or dragging furniture may cause permanent damage. When moving,hold the vertical elements of the unit, i.e. the sides and legs. Do not grab the horizontal elements, e.g. structural shelves or drawers, as these areprone to damage.7.Clean furniture using a damp cloth or paper towel.3. NOTE!! Do not climb on furniture.5.NOTE!! Placing excessive loads on furniture is dangerous to users and may cause permanent damage.§5§6§7§8§9§4Drill holes according to drawings. During this operation takespecial care not to cut yourself or damage the component!
§10
§11§12§13§14§15
§18
§17
NOTE!!
Componentsymbol CodePackABCDEDimensions[mm]Quantity[pcs]NOTE!!NOTE!!The first stage of the assembly involves fitting the components withthe proper accessories as specified on the drawings below. The symboldenotes places where special caution is required during assembly. NOTE!! L ack o for improper adjustment poses risk of flap doorfalling freely.Attach unit to wall when completely assembled. Improperlyattached furniture may break free and fall while being mountedor used.The unit may only be attached to the wall by a qualifiedperson. Check that the wall is suitable fo rhaving furnitureattached to it before hand. Choose a suitable anchor bolt andcheck the strength and quality of the attachment.Place the top unit on the base unit then join them usingconnector plate n52 and screws p25. The unit may break freeand fall during use if this instruction is not followed.Assemble the unit according to the drawings below using the specified connectors and/or joints. ATTENTION! The operation must be carried out very carefully
in order to damage the parts of the product. Apply glue y1 into the holes of the depicted component, attach it andwait for the glue to dry. Clean the glued area thoroughly. AdjustmentTighten the screws e8 so they do not project over the rim. OptionPlace the insert upside down onto the frame in place designed forthat component using the unfolded top unit. Use security tape as this is essential to ensure the safety ofthose who use your furniture.NOTE!! Handle glass components with extra caution so as not to cutyourself or damage or break the components.Connect the adjoining units using VHS connecting screws.
§19
The door may be installed either on the left or the right side of the unit.
§20
NOTE!! B ed unit and flap have a tendency to slam whenclosing. There is a risk of injury.
§21
Apply masking strip/unit in visible places.
§22
2ABA=B4
f1
3613.5n261p38x16mm
§23
NOTE!! High gloss fronts are covered with a protective film which is to be removed once the component has been hung up. The surface of these fronts cannot be cleaned until least 4 weeksafter removing the protective film. NOTE!! Furniture may break free and fall if not used with caution. Note: Before starting to assemble furniture, please read all the Furniture Assembly Instructions including the rules for maintenance and use. Follow the sequence of individual assembly stages according to the paragraphs provided in the General Rules for Furniture Assembly. KEEP THESE INSTRUCTIONS FOR THE DURATION OF FURNITURE USE. 1. NOTE! Do not proceed with assembly if any components are defective or damaged. 2. Place the components on a soft, clean surface, e.g. a towel or blanket, during assembly. Do not assemble furniture on rags, carpets, etc. 3. Drive the dowel pins f1 into the 8mm diameter holes, located on components' edges. Leave the cam bolt holes free. Any pin that sticks out by more than 10mm needs to be taken out, replaced and shortened as it may damage the side wall during assembly. 4. Make sure that the diagonals are of equal length before attaching the back wall. 5. NOTE! Safety strap. Install according to instructions. Improperly secured furniture may break free and fall during use. 6. Dear Customer, in case of complaints please quote the code number provided on the first page of the Assembly Instructions. Report all comments and complaints where you purchased the furniture. If possible, provide a label of defective product indicating the packing date and the packer. Set screw adjusts cabinet flap door opening (tighten the screw for the cabinet flap door to fall more freely). Elements of accessories, designed for self-purchase in
specialized stores.

§1
Фурнитура/Accesories 1
2000
790
418
B186-REG2W
GRACE
1/8
13 5/5
DB C AE
2/5
122405790B186-2241
2/5
122405790B186-2252
1/5
1224051836B186-1363
1/5
1224051836B186-137
4
3/5
46360743B186-5176
1/5
1192751830B186-041
7
1/5
1194601830B186-0428
4/5
2
4
2131563B186-5189
2/5
12,57541845B186-92710
1
10
36
6
6
6
4
7
9
9
8
2
x16
d3
D5mm
x14
o1
Ø16
x4
d4
x1
f35
10x50mm
x1
p17
Ø5x50mm
x28
p38
Ø3,5x16mm
x20l2
x16
p51
Ø3,5x15mm
x1z1 x8
Ø8x30 mm
f1
x8
b90
x1
n14/2
86x21x15/1,5mm
x8
e27
7x 0mm77x 0mm7
x8
a320
a320
x2
cb6
64mm
x4
nb1
x8a63
x4
j3
M4x mm12M4x mm12
x4
s67
x4
o26
Ø10

x8
b90
1
2/8
f1
x8
Ø8x30 mmØ8x30 mm
f1
§2
d3
x16
d3
D5mm
3
f1
f1
f1
f1
d3
d3
d3
d3
d3
d3
d3
d3
b90
b90
b90
b90
4
f1
f1
f1
f1
d3
d3
d3
d3
d3
d3
d3
d3
b90
b90
b90
b90
b90

2
3/8
1
d4
d4
d4
2
d4
d4
x4
d4
Ø,x1mm63 5Ø,x1mm635

4
3
48/
1
4
3
r3
s2
z1
x4
s2
Ø16
10
2
e27 z1
e27 e27
nb1
p38 p38
x4
nb1
x16
p38
Ø3,5x16mm
x4
e27
7x 0mm77x 0mm7
x1z1
e27
e27
e27
e27
nb1
nb1
nb1
nb1
p38
p38
p38
p38
e27
e27
e27

6
5
58/
x20l2
I2
I2
90
n108
p38
X
Y
10
l2
l2
l2
I2
l2
l2
l2
l2
I2
I2
10
f35
p38
p38
n14/2
n14/2
p17
A
B
C
D
n14
p17
f35
3mm95
2010mm
x2
p38
Ø3,5x16mm
x1
n14/2
86x21x15/1,5mm
x1
f35
10x50mm
x1
p17
Ø5x50mm
s67
x4
s67

7
68/
8
9
7
9
a203
a203
a203
a203
a63
a63
a63
a63
p51
p51
p51
p51
p51
p51
p51
p51
p38
o1
o1
p38
p38
o1
p38
o1
p38
o1
o1 o1
j3
j3
cb1
a203
a63
p51
p51
a203
a63
p51
p51
a203
a63
p51
p51
a203
a63
p51
p51
p38
o1
p38
o1
p38
o1
p38
o1
p38
o1
o1 o1
j3
j3
o1
p38 a63
p51 p51
a203
x8
a320
a320
x8a63
x16
p51
Ø3,5x15mm
x2
cb6
64mm
x4
j3
M4x mm12M4x mm12
x14
o1
Ø16
x10
p38
Ø3,5x16mm
o26 o26
x4
o26
Ø10
975mm
o26 o26
975mm

8
7/8
6
6
6
6
6
d3
7
8
A
B
a203
a203
9
§10

10
8/8
§14
B186-REG2W с подсветкой
6
