BLACK RED WHITE REG2D2S User manual

RUS
.
Штамп ОТК______________
Дата_________
Номер детали Размеры, мм
Код детали Количество,шт Номер пачки
A B C D E
Рекомендации по эксплуатации и обслуживанию Качество и комплектность изделия рекомендуется проверять в магазине при покупке в распакованном виде.
В процессе эксплуатации изделия необходимо периодически затягивать ослабленные винтовые соединения, а также эксцентриковые стяжки.
Изделие предназначено для оборудования интерьера жилых комнат в помещениях с относительной влажностью воздуха от 45 до 70%.
Во избежание коробления деталей и изменения цвета изделия следует избегать установки мебели на прямых солнечных лучах. В случае установки изделия
мебели в непосредственной близости от нагревательных и отопительных приборов ее поверхности во время эксплуатации должны быть защищены от нагрева.
Температура нагрева элементов мебели не должна превышать +40 °С.
При эксплуатации мебельной продукции необходимо исключить попадание воды и иных жидкостей на элементы изделий мебели. При монтаже моек,
раковин в изделиях мебели для кухонь должна быть предусмотрена их гидроизоляция в местах контакта с поверхностью корпуса изделия мебели.
В случае необходимости перемещения изделия по квартире перед его перестановкой, необходимо полностью освободить его от груза. Рекомендуется перед
перестановкой вынуть выдвижные ящики и переставные полки. Во избежание поломки имеющихся опор, передвижение производить приподнимая изделие над
уровнем пола.
Удаление пыли с изделий следует производить слегка влажной мягкой салфеткой.
При эксплуатации изделий набора ЗАПРЕЩАЕТСЯ:
- в процессе сборки и эксплуатации изделий набора становиться ногами на горизонтальные щиты (полки), основание кровати;
- перемещать изделия держась за верхние щиты;
- применять химические чистящие средства для уборки мебели.
Гарантии изготовителя1. Гарантийный срок эксплуатации изделия - 24 месяца (для изделий для лежания и сидения - 18 месяцев) со дня продажи магазином. В период гарантийного
срока изготовитель гарантирует ремонт изделий или их замену, если потребителем не нарушены правила эксплуатации.
2. Претензии предъявляются потребителем непосредственно в торгующую организацию, в которой была приобретена мебель, предъявив настоящую
"Инструкцию по сборке" и копию товарного чека.
3. Изделие соответствует требованиям ТР ТС 025/2012.
4. Срок службы мебели - 5 лет.
5. Предприятие-изготовитель оставляет за собой право вносить изменения в конструкцию изделия, не ухудшая его конструктивные
и эксплуатационные характеристики.
Инструкция по сборке
ВНИМАНИЕ! Перед началом сборки изделия просим ознакомиться с инструкцией по сборке, а также с рекомендациями по эксплуатации и
обслуживанию. Сборка изделия должна производиться в порядке, изложенном в настоящей инструкции.
2
A
B
A=B
4
f1
31 5n261p38
x16 mm

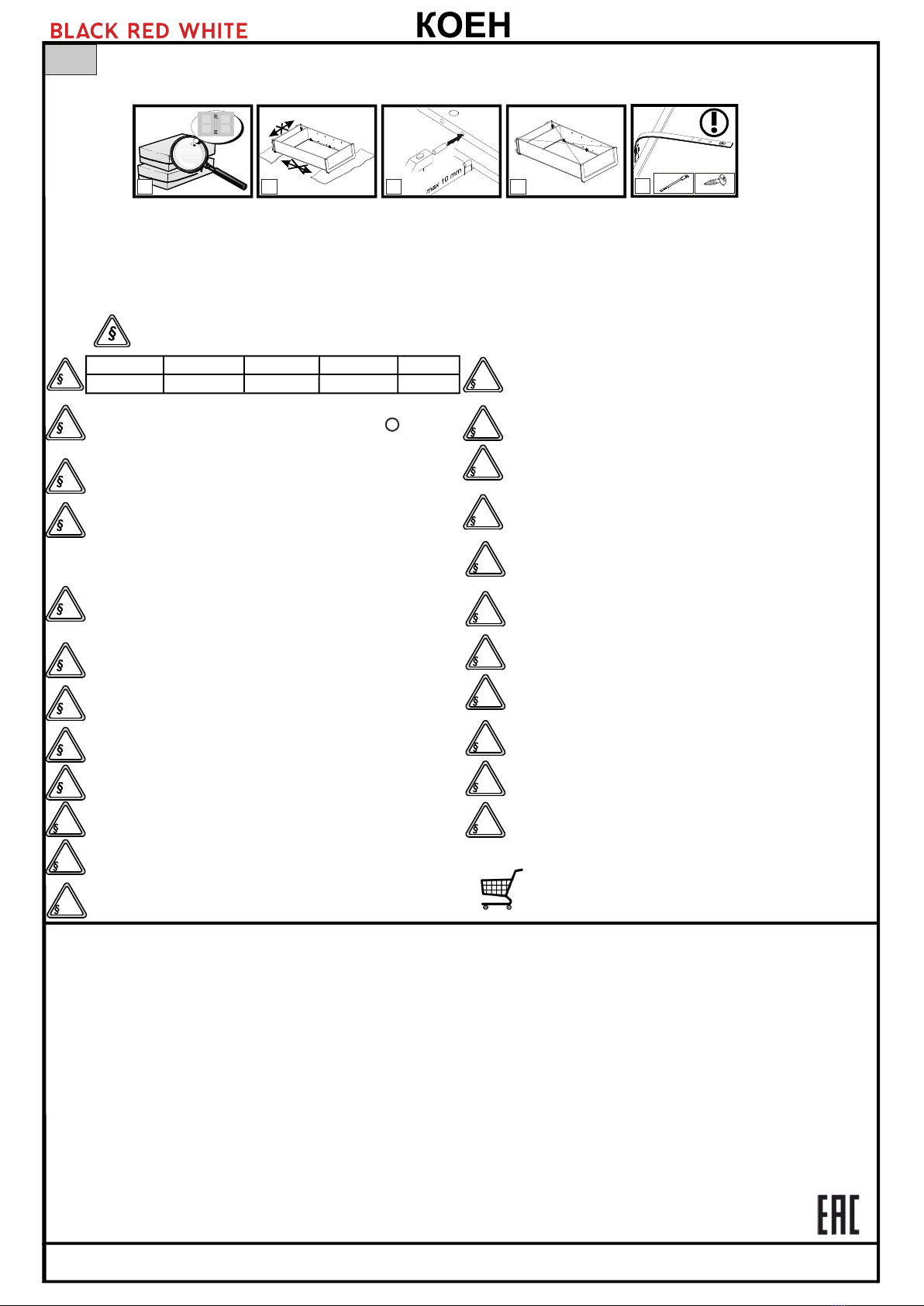

Пояснения / описание возможных указаний, используемых в инструкции по сборке
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
16
!
“ “
Первый этап сборки состоит в оснащение деталей соответствующей
фурнитурой, согласно нижеследующих рисунков. Символы обозначают
те места, на которые следует обратить особое внимание при сборке.
Фурнитура находится в пачке с маркировкой «ФУРНИТУРА».
1. ВНИМАНИЕ! Не начинайте сборку изделия, если вы обнаружили дефекты или повреждения.
2. Во время сборки детали необходимо разложить на ровной, мягкой и чистой поверхности (например полотенце, одеяло). Не собирать мебель на ковре
или войлоке.
3. В отверстия диаметром 8 мм, находящиеся на торцах деталей, вбить деревянные шканты f1. ВНИМАНИЕ! В случае, если шкант выступает из
отверстия более, чем на 10 мм, его необходимо укоротить или заменить, так как возможно повреждение деталей.
4. Положить корпус изделия фасадными кромками вниз на ровную поверхность и выровнять его, измеряя рулеткой расстояния между противолежащими
углами по диагонали. Расстояния должны быть равными.
5. Закрепить фиксирующую ленту, согласно инструкции. Неправильное прикрепление мебели может привести к ее опрокидыванию.
Просверлить отверстия согласно рисунка. Во время выполнения этой
операции необходимо соблюдать правила техники безопасности, так как
можно получить телесные повреждения или повредить изделие.
Средний щит стола необходимо поместить между раздвинутых щитов
(крышек) рабочей поверхностью вверх.
Для соединения между собой изделий, необходимо использовать
винтовую стяжк у VHS или соответствующий шуруп из комплекта
фурнитуры.
ВНИМАНИЕ! Необходимо закрепить изделие с помощью фиксирующей
ленты, которая является обязательным элементом для безопасной
эксплуатации изделия.
ВНИМАНИЕ! Во время закрывания откидной двери в последней фазе
движения придерживайте дверь, так как из-за неконтролируемого
опускания есть вероятность повреждения детали.
Видимые эксцентриковые стяжки необходимо закрыть
заглушками.
ВНИМАНИЕ! Неосторожное использование изделия может
привести к опрокидыванию.
ВНИМАНИЕ! Детали, оклеенные глянцевыми пленками, имеют защитную
пленку, которую необходимо снять после монтажа детали. Поверхность
этих деталей можно чистить не раньше, чем через 4 недели после
монтажа.
Возможность установки дверей с правой или левой стороны изделия.
Рекомендованный размер матраца.
Еврошуруп вкрутить так, чтобы он не выступал выше поверхности детали.
Дополнительный элемент (опция).
Установить шкаф верхний на верхний щит соответствующего изделия и
закрепить при помощи металлической пластины n52 и шурупов p2.
Ненадлежащее крепление изделия грозит его падением (отрывом) во
время эксплуатации.
Соответствующие отверстия детали необходимо промазать клеем y1, а
затем установить сборочный элемент и оставить до полного высыхания
клея y1.
При проведении операции будьте внимательны и осторожны, так как
чрезмерное усилие при креплении стекла или зеркала может привести к
его поломке.
Собрать изделие в соответствии с приведенными ниже рисунками при
помощи указанной фурнитуры и/или соединительных элементов.
Место приклеивания элемента необходимо тщательно очистить.
Регулировка деталей.
ВНИМАНИЕ! Сборку ящиков следует выполнять очень осторожно, чтобы
не повредить тонкий корпус ящика.
Ре г ул и р о в оч ны й в и нт р е г ул ир ует от к р ыв а н ие от к и д но й д ве р и
(вкручивание винта облегчает опускание двери)
Прикрепить изделие к стене. Ненадлежащее крепление изделия грозит его
падением (отрывом) во время эксплуатации. ВНИМАНИЕ! Крепление
изделия может проводить только специалист. Перед началом крепления
изделия необходимо убедиться, можно ли к данной стене крепить мебель,
подобрать соответствующий крепежный дюбель, проверить качество и
прочность крепления.
Элементы фурнитуры, предназначенные для самостоятельного
приобретения в специализированных магазинах.
ИООО “БРВ-Брест”, Республика Беларусь, г. Брест,
ул. Янки Купалы, 1В-1, каб.216, т/ф [phone]
REG2D2S REG2D2S МДФ
REG2W2S REG2W2S МДФ
REG2S/103 REG2S/103 МДФ

Furniture Use and Maintenance
EN
§
Furniture Assembly
Explanations / Possible notes used in the Assembly Instructions:
§1
§2
§3
1. 2. 4. 5. 6. 7.
1. Furniture units must be placed on a level surface and levelled.
2.Check the condition of the cam pins while the furniture is in use. Tighten if necessary.
4.Furniture must be placed in dry rooms, with working ventilation, and at least 1 m from active heat sources. The rooms must be protected against
detrimental weather conditions (sunlight, rain, etc.).
6.Furniture must be moved by being lifted it with no load on it. Note: shifting or dragging furniture may cause permanent damage. When moving,
hold the vertical elements of the unit, i.e. the sides and legs. Do not grab the horizontal elements, e.g. structural shelves or drawers, as these are
prone to damage.
7.Clean furniture using a damp cloth or paper towel.
3. NOTE!! Do not climb on furniture.
5.NOTE!! Placing excessive loads on furniture is dangerous to users and may cause permanent damage.
§5
§6
§7
§8
§9
§4
Drill holes according to drawings. During this operation take
special care not to cut yourself or damage the component!
§10
§11
§12
§13
§14
§15
§16
§18
§17
NOTE!!
Componentsymbol CodePackABCDEDimensions[mm]Quantity[pcs]
NOTE!!
NOTE!!
NOTE!!
The first stage of the assembly involves fitting the components with
the proper accessories as specified on the drawings below.
The symboldenotes places where special caution is required
during assembly.
NOTE!! L ack o for improper adjustment poses risk of flap door
falling freely.
Attach unit to wall when completely assembled. Improperly
attached furniture may break free and fall while being mounted
or used.The unit may only be attached to the wall by a qualifiedperson. Check that the wall is suitable fo rhaving furniture
attached to it before hand. Choose a suitable anchor bolt and
check the strength and quality of the attachment.
Place the top unit on the base unit then join them using
connector plate n52 and screws p25. The unit may break free
and fall during use if this instruction is not followed.
Assemble the unit according to the drawings below using the
specified connectors and/or joints.
The drawer must be assembled with great caution so as not to
damage its fragile frame connections.
Apply glue y1 into the holes of the depicted component, attach it and
wait for the glue to dry.
Clean the glued area thoroughly.
AdjustmentTighten the screws e8 so they do not project over the rim.
OptionPlace the insert upside down onto the frame in place designed for
that component using the unfolded top unit.
Install the mattress. IMPORTANT!!! Due to safe ty reasons,
there must be at least 230mm between the top edge of
components A and B and the level of the mattress. When
using the space underneath the bed, pay attention"! ” t o the
protruding edge of component C. Be warned that small
children (under 6 years of age) are at risk of falling from the
top bed.
Use security tape as this is essential to ensure the safety of
those who use your furniture.
NOTE!! Handle glass components with extra caution so as not to cut
yourself or damage or break the components.
Connect the adjoining units using VHS connecting screws.
§19
The door may be installed either on the left or the right side of the
unit.
§20
NOTE!! B ed unit and flap have a tendency to slam whenclosing. There is a risk of injury.
§21
Apply masking strip/unit in visible places.
§22
2ABA=B4
f1
3613. 5n261p38
x16 mm
§23
NOTE!! High gloss fronts are covered with a protective film which
is to be removed once the component has been hung up.
The surface of these fronts cannot be cleaned until least 4 weeks
after removing the protective film.
NOTE!! Furniture may break free and fall if not used with caution.
Note: Before starting to assemble furniture, please read all the Furniture Assembly Instructions including the rules for maintenance and use.
Follow the sequence of individual assembly stages according to the paragraphs provided in the General Rules for Furniture Assembly.
KEEP THESE INSTRUCTIONS FOR THE DURATION OF FURNITURE USE.
1. NOTE! Do not proceed with assembly if any components are defective or damaged.
2. Place the components on a soft, clean surface, e.g. a towel or blanket, during assembly. Do not assemble furniture on rags, carpets, etc.
3. Drive the dowel pins f1 into the 8mm diameter holes, located on components' edges. Leave the cam bolt holes free. Any pin that sticks out by more
than 10mm needs to be taken out, replaced and shortened as it may damage the side wall during assembly.
4. Make sure that the diagonals are of equal length before attaching the back wall.
5. NOTE! Safety strap. Install according to instructions. Improperly secured furniture may break free and fall during use.
6. Dear Customer, in case of complaints please quote the code number provided on the first page of the Assembly Instructions. Report all comments
and complaints where you purchased the furniture. If possible, provide a label of defective product indicating the packing date and the packer.
Set screw adjusts cabinet flap door opening (tighten the screw for the
cabinet flap door to fall more freely).

(дуб венге)
(дуб венге)
(сосна натуральная)
(сосна натуральная)
25
25
14
14
15
15
13
13
20
9
12 12
18
18
18
18
18
18
8
17
5
5
16
76
AB DEDEDE
S136-002 896 185 16 2 4/4 2 4/5 2 4/5
S136-002A 896 185 19 2 4/4 2 4/5 2 4/5
S136-043 896 185 16 2 4/4 2 4/5 2 4/5
S136-001 1458 446 16 - - 2 5/5 - -
S136-001A 1458 446 19 - - 2 5/5 - -
S136-055 1458 446 16 - - 2 5/5 - -
S136-007145844616----25/5
8 S136-174 1983 371 16 1 1/4 1 1/5 1 1/5
3 S136-175 1983 371 16 1 1/4 1 1/5 1 1/5
4 S136-178 1475 371 16 1 1/4 1 1/5 1 1/5
14 S136-511 350 120 12 2 1/4 2 1/5 2 1/5
15 S136-512 350 120 12 2 1/4 2 1/5 2 1/5
25 S136-5556 854 120
12/16/18
22/422/522/5
13 S136-911 865 348 2,5 2 1/4 2 1/5 2 1/5
12 S136-927 1502 511 2,5 2 1/4 2 1/5 2 1/5
10 S136-1176 408 354 16 2 2/4 2 2/5 2 2/5
20 S136-210 1030 371 16 1 2/4 1 2/5 1 2/5
16 S136-337 997 354 16 1 2/4 1 2/5 1 2/5
17 S136-338 997 371 16 1 2/4 1 2/5 1 2/5
18 S136-339 490 350 16 6 2/4 6 2/5 6 2/5
7 S136-401 997 68 16 1 2/4 1 2/5 1 2/5
5 S136-402 903 60 16 2 2/4 2 2/5 2 2/5
6 S136-403 901 50 16 1 2/4 1 2/5 1 2/5
19 S136-5569 997 492 16 1 2/4 1 2/5 1 2/5
9 S136-573 1031 65 22 1 3/4 1 3/5 1 3/5
21 S136-571 2000 65 22 1 3/4 1 3/5 1 3/5
22 S136-572 2000 65 22 1 3/4 1 3/5 1 3/5
24 12/412/512/5
Фурнитура/Accessories
REG2W 2S МДФ
C
1
2
REG 2S/103 МДФ
REG2W 2S
REG 2S/103
REG2D 2S МДФ
REG2D 2S

1§2
III
45\CR
k1
r42
r42
r42
r42
r42
r42
f1
f1
20
d1
d1
d1
d1
f1
f1
f1
f1
k1
k1
r42
r42
r42
r42
f1
d1
d1
8
r42
r42 r42
r42
k1
k1
f1
f1
f1
f1
d1
d1
d1
d1
d1
d1
f1
3
d1
d1
d1
d1
d1
d1
4
f1
f1
d1
d1
d1
d1
d1
d1
f1
f1
4
f1
f1
f1
f1
7
f1
f1
5
f1
f1
5
f1
f1
f1
f1
r42
r42
17
f1
f1
f1
f1
19
f1
f1
f1
f1
16
f1
f1
f1
f1 w45\CR
f1
f1
10
f1
f1
f1
f1
e3
w45\CL
f1
f1
10
2 /10

23
4
§6
II
III
r42
I
III
f1
f1
f1
f1
10
10
5
5
8
3
7
17
r1
r1
r1 r1
r1
r42
r42
r42
r42
r1
r1
16
19
f1
f1
f1
f1
10
10
17
16
3 /10

5
6
II
III
r42
I
III
II
III
r42
I
III
4 /10
20
8
3
4
r42
r42
r42
r42
r42
r42
r1
r1
r1
r1
r1
k1
k1
k1
4
17
r42
r42
r1
r1
377 mm

7
8
9
22
f1
r42 r42
r42
r42
r42
r42
r42
r42
r42
r42
r42
f1
r10
r10
r1
r1
r1
r1
f1
r10
r1
r1
III
5 /10
A
B
A=B
12
38
l1
l1
l1
l1
l1
l1
l1
l1
9
22
21
f1
r42 r42
r42
r42
r42
r42
r42
r42
r42
r42
r42
f1
r10
r10
r1
r1
r1
r1
b43
b43
b43
e2
e2
e2
b43
b43
e2
e2 e2
e2
b43
f1
r10
r1
r1
III
REG2S/103
REG2D2S
REG2W2S
12
21

9
10
II
III
r42
I
III
r42
II
III
I
p94
7
6
9
21
22
8
20
3
7
67p94
p94
p94
6 /10

7 /10
11 e32
e32
III
c317
j30
j30
III III
r42
t19
p25
e32
e32
e32
e32
14
15
25
r42
r42
r42
r42
r15
r15
r15
j30
j30
c317
14
15
1
25
13
t19
p25
p25
p54
p54
w45\DL
w45\DR
p54
p54
25
13
14
15
w45\DL
14
1

w45\CR
w45\CL
e3
e3
12
13
w45\CR
e3 e3
e3
§21
n26\1
p38
§18
d1
d1 d1
d1
d1 d1
d1
d1 d1
18
18
18
18
18
18
8 /10

26
2
2
26
2
2
2
2
2
2
S136-055

2
26
2
2
