Teileliste BLANCOTERA ND
Gehäuse Strahlregler
Strahlregler + Dichtung
Auslauf
Kappe Drehgriff
Schraube Drehgriff
Drehgriff
Drehgriff, Schraube Drehgriff + Kappe Drehgriff
Abdeckzylinder
Ventil
Körper
Flexschlauch
Stabilisierungsdreieck
Montageset
Dichtung
Durchflussregler
Technische D ten
Anwendungsbereich
• iederdruckspeicher und Boiler
• icht für Druckspeicher/Durchlauferhitzer geeignet
Betriebsdruck:
• Min. 0,5 Bar
• Max. 5,0 Bar
Temper tur:
• empfohlen: 60° C
• maximal: 80°C
Symbole
richtig falsch empfohlen
12
2
10
9
15
14
13
11
8
7
6
5
4
3
1
Inst ll tion
Abbildungen
Hahnlochbohrung: 35 mm
– Armatur befestigen
ACHTUNG: Dichtung zwischen Arm tur
und Aufl gefläche nicht vergessen!
Eckventil durchspülen
Empfehlung: Schmutzfilter einbauen
weitere Abbildungen auf der hinteren Ausklappseite

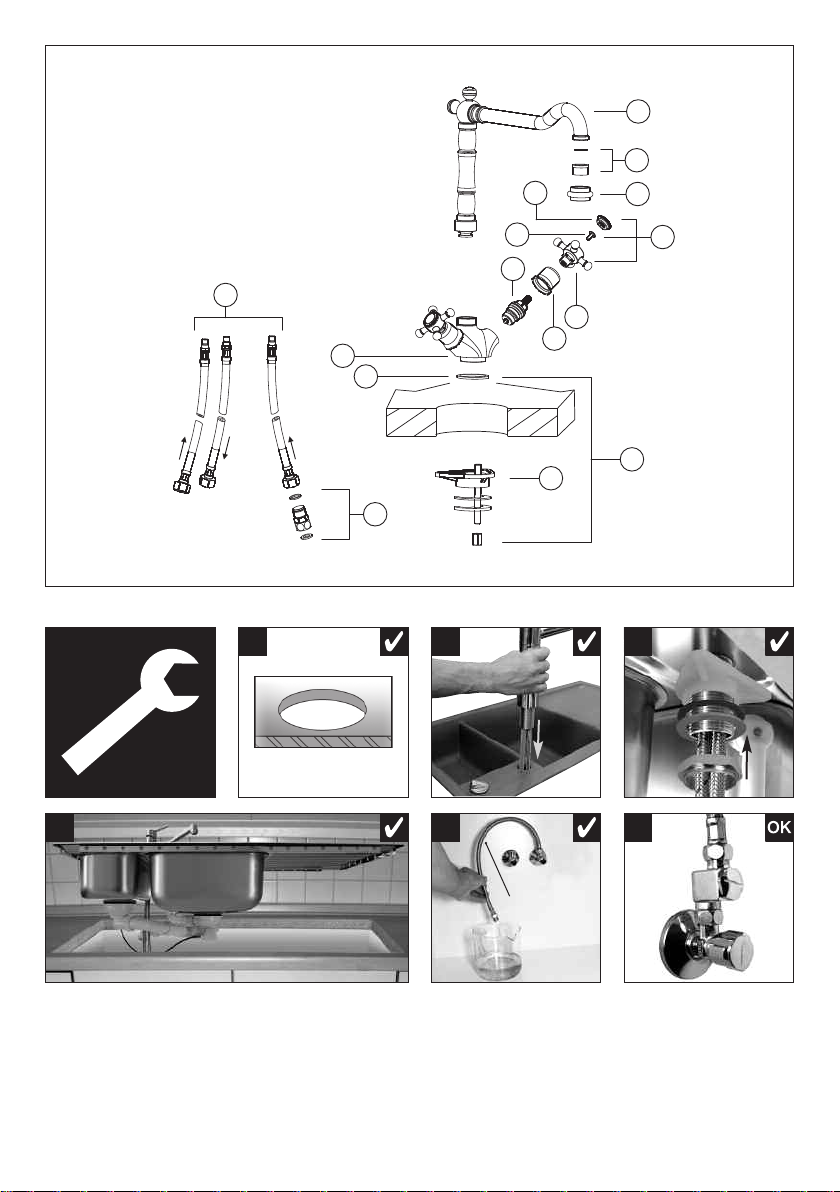

Übersicht Anschluss D-Armatur mit Festauslauf
– Anschlussleitungen befestigen
Perlator/Strahlregler spülen
Kontrolle n ch Fertigstellung der Mont ge:
Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl
Pflege
Bitte be chten Sie die Hinweise und Abbildungen
uf der hinteren Auskl ppseite

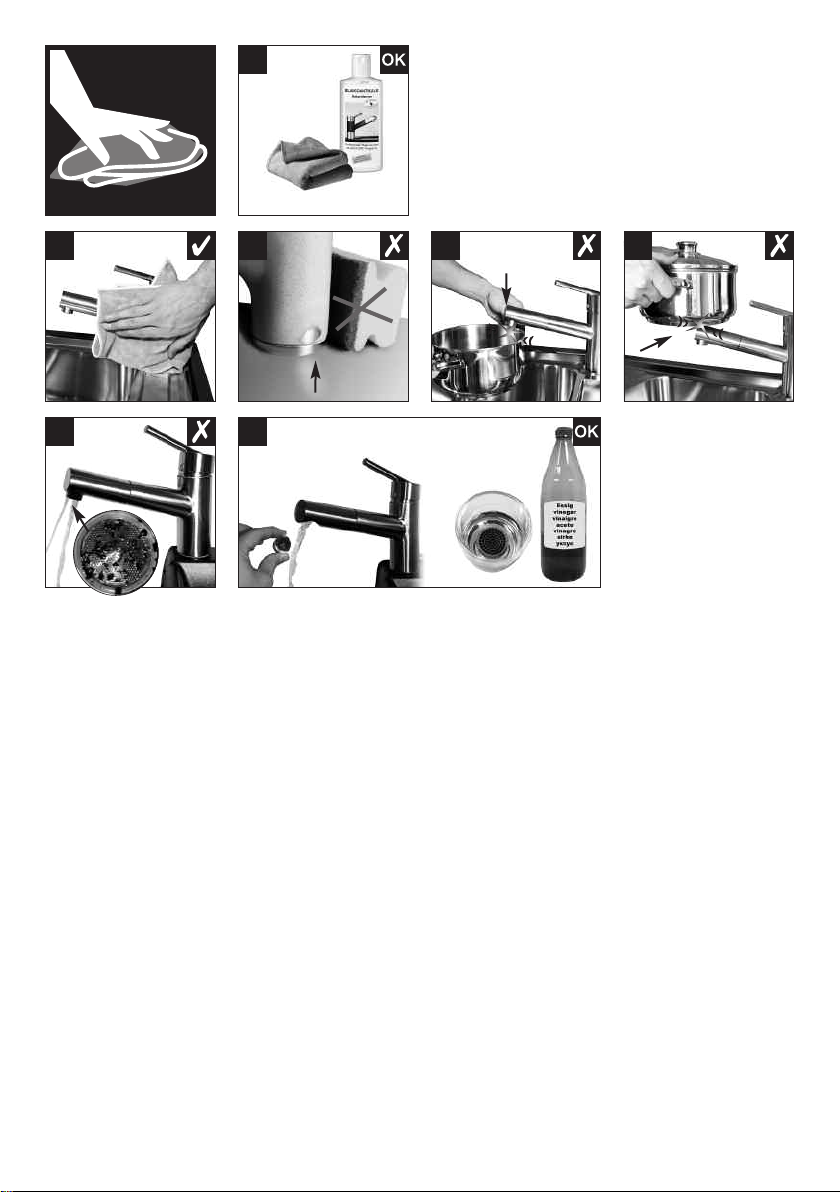

Abbildungen
– Weiches (Mikrofaser-)Tuch und milde
Reinigungsmittel benutzen
– Vorsicht mit harten Gegenständen
– Reinigung des Perlators/Strahlreglers mit Essig
Wichtig
Für eventuelle Rückfragen bitte hier die 11-stellige
Artikelnummer (siehe Banderole am Kaltwasser-
schlauch Ihrer Armatur) eintragen.
1
2 4
5
6
13
8 12
7
2019
1817
1614
Mont ge- und Pflege nleitung
Damit Sie die hohe Funktionalität und den erstklassigen Komfort der
BLA CO Küchenarmaturen nutzen können, haben wir die wichtigsten
Produktinformationen hier für Sie zusammengestellt.
D
WirgrtulierenIhnenzum K uf
dieserBLANCOKüchen rmtur und
wünschenIhnenvielFreudedmit!
Beispiel
Änderungen und Irrtümer vorbehalten

2
Parts list BLANCOTERA ND
Housing for jet control
Flow Straighter + Seal
Spout
Cover for knob
Screw for knob
Knob
Knob, Screw for knob + Cover for knob
Cover cylinder
Valve
Body
Flexi-hose
Stabilisation triangle
Fixing kit
Seal
Flow control
Technical data
Use
• Low pressure store and boilerr
• Not suitable for pressurised hot water
tank / continuous flow water heater
Operating pressure
• Min. 0.5 bar
• Max. 5.0 bar
Temperature
• recommended 60° C
• maximum 80° C
Symbols
right wrong recommended
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Installation
Illustrations
Tap hole: 35 mm
- Attach tap
NOTE: don't forget the seal between tap
and supporting surface!
inse through corner valve
ecommendation: fit dirt filter
further illustrations on the back fold-out flap
Overview connection low-pressure fitting with fixed
spout
– Connect flexi hoses
inse perlator/ jet regulator
hen tap has been fitted check:
tightness, movement, full jet of water
Care
Please note the following advice and the
illustrations on the back fold-out flap.
Illustrations
- Use soft (microfibre) cloth and mild cleaning
agent
- Take care with hard objects
- Cleaning the perlator/ jet regulator with vinegar
Important
in the event of a query, please enter the 11-digit Article
Number (see wrapper on the cold water hose of your
tap) .
1
2 4
5
6
7
14 16
13
8 12
2019
1817
Installation and care instructions
We have put together the most important product information
to enable you to benefit from the high degree of functionality and the
first class comfort provided by BLANCO taps.
GB
Congratulations onbuying
thisBLANCOtap– wehopeyou
are delightedwithit!
Example
Errors and alterations excepted

3
Liste des pièces
BLANCOTERA ND
Corps du régulateur de jet
Brise-jet + Joint
Bec
Capuchon de la poignée tournante
Vis de la poignée tournante
Poignée tournante
Poignée tournante, Vis de la poignée tournante +
Capuchon de la poignée tournante
Cylindre de recouvrement
obinet
Corps
Flexible
Triangle de stabilisation
Ensemble de montage
Joint
égulateur de débit
Caractéristiques techniques
Domaine d'application
• Accumulateurs / Chauffe-eau basse pression
• Inadapté aux accumulateurs de pression et
chauffe-eau instantanés
Pression de service
• min. 0,5 bar
• max. 5,0 bars
Température
• recommandé 60° C
• maximum 80° C
Symboles
vrai faux recommandé
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Installation
Illustrations
Alésage du robinet : 35 mm
- Fixer le robinet
ATTENTION : ne pas oublier le joint entre
le robinet et la surface d'appui !
incer soigneusement le robinet d’arrêt
ecommandation : installer un filtre anti-particules
autres illustrations sur le verso du dépliant
Vue d’ensemble du raccordement de la
robinetterie BP avec le bec fixe
- Fixer les conduites de raccordement
incer le mousseur/brise-jet
Contrôle à l'issue du montage :
étanchéité, mobilité, jet d'eau maximum
Entretien
Veuillez consulter les remarques et les illustrations
sur le verso du dépliant.
Illustrations
- Utiliser un chiffon (microfibre) doux et des
produits de nettoyage non agressifs
- Prudence en cas d'utilisation d'objets durs
- Nettoyage du mousseur/brise-jet au vinaigre
Important
Pour toutes questions éventuelles, veuillez inscrire ici
la référence à 11 chiffres (voir bandeau sur le flexible
d'eau froide de votre robinet).
1
2 4
5
6
13
8 12
7
2019
1817
1614
Notice de montage et d'entretien
Pour vous permettre de profiter pleinement de la fonctionnalité élevée
et du grand confort des robinets pour évier de BLANCO, nous avons
rassemblé ici pour vous l'essentiel des informations relatives au produit.
F
Nous vous félicitons del'achat
decerobinetpour évierBLANCOet
espérons que vous prendrez
beaucoup deplaisiràl'utiliser!
Exemple
Sous réserve de modifications et d'erreurs

4
Piezas BLANCOTERA ND
Embellecedor del aireador
Aireador + junta
Caño
Tapa mando grifo
Tornillo mando grifo
Mando grifo
Mando, tornillo y tapa mando grifo
Alojamiento válvula
Válvula
Cuerpo grifo
Flexos
Triángulo estabilizador
Kit de montaje
Junta
Aireador
Datos técnicos
Aplicación
• Acumulador de baja presión y calentador
• No apto para acumuladores de
presión/calentadores de agua
Presión de servicio
• Mín. 0,5 bar
• Máx. 5,0 bar
Temperatura
• recomendado 60° C
• máxima 80° C
Iconos
correcto falso recomendado
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Instalación
Ilustraciones
Perforación para el grifo: 35 mm
- Fijar la grifería
ATENCIÓN: ¡Poner la junta entre el grifo y
la encimera!
Limpiar con agua la válvula angular
ecomendación: montar filtros anti-suciedad
Más ilustraciones en las páginas posteriores
Esquema de conexión de la grifería ND con grifo
fijo
- Conectar los flexos de entrada de agua
Limpiar con agua el aireador
Control tras finalizar el montaje:
Estanqueidad, movimiento, abundante caudal de
agua.
Mantenimiento
Rogamos siga las indicaciones y tenga en cuenta
las ilustraciones de las páginas posteriores
Ilustraciones
- Utilizar paños (de microfibra) y detergentes
suaves
- Cuidado con los objetos duros
- Limpieza del aireador con vinagre
Importante
En caso de tener preguntas sobre el producto, indique
el número de artículo de 11 dígitos (véase el precinto
del tubo de agua fría).
1
2 4
5
6
13
8 12
7
2019
1817
1614
Instrucciones de montaje y mantenimiento
Para aprovechar plenamente la alta funcionalidad y el máximo confort
de la grifería BLANCO, le detallamos la información más importante del
producto.
E
Enhorabuena porhaberadquirido
estegrifo deBLANCO. ¡Esperamos
que leseadegranutilidad!
Ejemplo
eservado el derecho de realizar modificaciones y la posible existencia de erratas

5
Составные части смесителя
BLANCOTERA ND
Корпус рассекателя
Рассекатель + Прокладка
Излив
Колпачок поворотной ручки
Винт поворотной ручки
Поворотная ручка
Поворотная ручка, Винт поворотной ручки + Кол-
пачок поворотной ручки
Защитный цилиндр
Клапан
Корпус
Соединительный шланг
Стабилизирующая пластина
Монтажный комплект
Прокладка
Возвратный клапан в сборе
Техническая информация
Область применения
•Емкость низкого давления и бойлер
•Не подходит для емкости горячей воды под
давлением / проточного нагревателя
Рабочее давление
•Мин. 0,5 бар
•Макс. 5,0 бар
Температура
•рекомендуется 60° C
•максимум 80° C
Символы
правильно неправильно рекомендуется
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Установка
Рисунки
Отверстие для установки смесителя: 35 мм
-Установить и закрепить смеситель
ВНИМАНИЕ:Незабудьтеопрокладкемежду
смесителем и поверхностью установки!
Промыть шланг подвода воды
Рекомендация: установить фильтр механических
загрязнений
Остальные рисунки см. на обороте
Общий вид монтажа смесителя низкого давления
без выдвижного излива
- Подсоединить гибкие шланги
Промыть рассекатель
Контроль правильности монтажа смесителя:
отсутствие протечек воды, свободное движение
смесителя, хороший напор воды
Уход
Необходимо руководствоваться указаниями и
рисунками, представленными на обороте
Рисунки
- Мягкая тряпочка ("Микрофибр") и
неабразивные моющие средства
- Осторожно обращайтесь с острыми и
тяжелыми предметами
- Очистка уксусом рассекателя
Примечание
При обращении по вопросам сервиса просим
указывать 11-значный номер (см. наклейку на шланге
холодной воды смесителя)
1
2 4
5
6
14 16
13
8 12
7
2019
1817
Инструкция по монтажу и уходу
Для того, чтобы Вы могли насладиться высокой функциональностью
икомфортом использования кухонного смесителя BLANCO, мы
предоставляем основную информацию об этом смесителе.
R S
МыпоздравляемВассприобретением
кухонногосмесителяBLANCOи
надеемся,чтоегоиспользование
доставит Вам удовольствие.
Пример
Мы оставляем за собой право на внесение изменений, исключая возможные ошибки

6
Onderdelenlijst
BLANCOTERA ND
Behuizing straalregelaar
Straalregelaar met afdichtring
Uitloop
Kapje draaiknop
Schroefje draaiknop
Draaiknop
Draaiknop compleet
Huls
Ventiel
Lichaam
Flexibele slangen
Stabilisatiedriehoek
Montageset
Afdichtring
Doorstroombegrenzer LD
Technische gegevens
Toepassingsgebied
• lagedrukboiler
• niet geschikt voor hogedrukboiler en
geiser (doorstromer)
erkdruk
• min. 0,5 bar
• max. 5,0 bar
temperatuur
• aanbevolen 60°C
• maximaal 80°C
Symbolen
juist onjuist aanbevolen
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Installatie
Afbeeldingen
Boring kraangat: 35 mm
- Kraan bevestigen
NB: Vergeet de afdichting tussen de
kraan en het steunvlak niet.
hoekventiel doorspoelen
Aanbeveling: vuilfilter inbouwen
Meer afbeeldingen op de achterste uitklapbare pagina
overzicht aansluiting lagedrukkraan met vaste
uitloop
- Aansluitleidingen bevestigen
Schuimstraler/straalregelaar spoelen
Controle na voltooiing van de montage:
dichtheid, bewegingsfunctie, volle waterstraal
Onderhoud
Raadpleeg a.u.b. de aanwijzingen en afbeeldingen
op de achterste uitklapbare pagina
Afbeeldingen
- Gebruik een zachte (microvezel-) doek en een
mild reinigingsmiddel
- Wees voorzichtig met harde voorwerpen
- einiging van de schuimstraler/straalregelaar
met azijn
NB
Voer voor nadere inlichtingen a.u.b. hier het 11-cijferige
artikelnummer in (zie omhulsel op de koudwaterslang
van uw mengkraan).
1
2 4
5
6
13
8 12
7
2019
1817
1614
Montage- en onderhoudsinstructies
Om ervoor te zorgen dat u de hoge functionaliteit en het eersteklas
comfort van de BLANCO keukenkranen ten volle kunt benutten, hebben
wij de belangrijkste productinformatie hier voor u op een rijtje gezet.
NL
ijbedankenUvoordeaankoop
vandezeBLANCOkeukenkraanen
wensenUerveelpleziermee!
Voorbeeld
Wijzigingen en fouten voorbehouden

7
Listagem de peças
BLANCOTERA ND
osca do regulador de jacto
Perlator + Vedante
Bica giratória
Capa do manípulo
Parafuso do manípulo
Manípulo
Manípulo, Parafuso do manípulo +
Capa do manípulo
Capa da válvula
Válvula
Corpo da misturadora
Tubo flexível
Triângulo de estabilização
Kit de montagem
Vedante
egulador de fluxo
Dados técnicos
Campo de aplicação
• Acumuladores de baixa pressão e caldeiras
• Não indicado para acumuladores/esquentadores
Pressão de serviço
• Mín. 0,5 bar
• Máx. 5,0 bar
Temperatura
• aconselhável 60°C
• máximo 80 °C
Símbolos
certo errado aconselhável
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Instalação
Figuras
Abertura da torneira: 35 mm
- Fixar a torneira
Atenção: Não esquecer a junta entre a
torneira e a superfície de apoio!
Enxaguar a válvula angular
ecomendação: Montar filtro de sujidade
Existem mais figuras na última página do desdobrável
Vista geral da ligação da torneira de baixa pressão
sem chuveiro
- Fixar tubos de ligação
Lavar o perlator/regulador do jacto
Verificação depois de terminada a montagem:
Estanquicidade, mobilidade, jacto de água pleno
Conservação
Atenção às notas e às figuras na última página do
desdobrável
Figuras
- Utilize um pano macio (de microfibras) e um
detergente suave
- Tenha cuidado com objectos duros
- Usar vinagre para lavar o perlator/regulador
do jacto
Importante
Para eventuais questões, indique a referência
composta por 11 caracteres (ver etiqueta na ligação
para água fria da sua torneira).
1
2 4
5
6
14 16
13
8 12
7
2019
1817
Instruções de montagem e de conservação
Para poder desfrutar ao máximo da enorme funcionalidade e da excepcional
comodidade na utilização das torneiras de cozinha BLANCO, reunimos aqui
as informações essenciais sobre o produto.
P
Parabéns pelaaquisição desta
torneiradecozinha BLANCO!
Esperemosque o produto seja
do seuinteiro agrado!
Exemplo
Salvaguardam-se erros e alterações

8
Elenco pezzi
BLANCOTERA ND
Corpo rompigetto
Aeratore + Guarnizione
Canna
Cappuccio manopola girevole
Vite manopola girevole
Manopola girevole
Manopola girevole, Vite manopola girevole + Cap-
puccio manopola girevole
Cilindro di copertura
Valvola
Corpo
Tubo flessibile
Triangolo stabilizzatore
Kit di montaggio
Guarnizione
egolatore di portata
Dati tecnici
Campo di applicazione
• Serbatoi a bassa pressione e boiler
• Prodotto non adatto per serbatoi a
pressione/scaldacqua istantanei
Pressione di funzionamento
• min. 0,5 bar
• max 5,0 bar
Temperatura
• consigliato 60°C
• massima 80° C
Simboli
giusto sbagliato consigliato
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Installazione
Figure
Foro rubinetto: 35 mm
- Fissare la rubinetteria
ATTENZIONE: non dimenticare la guarnizione
tra la rubinetteria e la superficie di appoggio!
Spurgare il rubinetto d'arresto
Si consiglia di montare un filtro
altre figure sono riportate sulla pagina posteriore
ripiegata
Schema allacciamento rubinetteria BP con canna
fissa
- Fissare i tubi di allacciamento
Lavare l’aeratore/rompigetto
Controlli al termine del montaggio:
tenuta ermetica, movimenti, getto pieno dell’acqua.
Manutenzione
Osservare le istruzioni e le figure riportate sulla
pagina posteriore ripiegata
Figure
- Utilizzare un panno morbido (in microfibra) e
detergenti delicati
- Attenzione agli oggetti duri
- Pulizia dell’aeratore/rompigetto con aceto
Importante!
Per eventuali domande riportare qui il codice articolo
a 11 cifre (v. fascetta sul flessibile dell’acqua fredda
della rubinetteria).
1
2 4
5
6
13
8 12
7
2019
1817
1614
Istruzioni di montaggio e manutenzione
Affinché possiate apprezzare fino in fondo l’ottima funzionalità e il comfort
eccellente delle rubinetterie da cucina BLANCO, abbiamo raccolto qui per
voi le principali informazioni sul prodotto.
I
Cicongratuliamo convoiper
l’acquisto diquestarubinetteriada
cucina BLANCOesiamo certiche
ne saretesoddisfatti!
Esempio
Con riserva di modifiche ed errori

9
Wykaz części
BLANCOTERA ND
Korpus regulatora strumienia
Regulator strumienia z uszczelką
Wylewka stała
Zaślepka pokrętła
Śruba pokrętła
okrętło zaworu
okrętło zaworu, śruba pokrętła z zaślepką
Osłona zaworu
Zawór
Korpus
Wężyki zasilające
łytka stabilizująca
Zestaw montażowy
Uszczelki wężyków
Regulator przepływu
Dane techniczne
Zakres stosowania
•Zbiorniki niskociśnieniowe i boilery
•Nie stosować w zbiornikach ciśnieniowych oraz
podgrzewaczach przepływowych
Ciśnienie ro ocze
•Min. 0,5 bar
•Maks. 5,0 bar
Temperatura
•zalecane 60° C
•maksymalna 80° C
Sym ole
dobrze źle zalecane
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Instalacja
Rysunki
Średnica otworu pod baterię: 35 mm
-Zamocowanie baterii
UWAGA: Nie zapomnieć o uszczelce między
aterią a powierzchnią przylegania!
rzepłukać zawór kątowy
Zalecane jest zamontowanie filtra do zanieczyszczeń
przy zaworach kątowych
ozostałe rysunki na okładce
Schemat podłączenia armatury niskociśnieniowej z
wylewką sztywną
- Zamocować wężyki zasilające. Zwrócić uwagę,
aby podczas dokręcania nie uległy skręceniu lub
zagięciu.
rzepłukać regulator strumienia
Kontrola po zakończeniu montażu:
szczelność, elementy ruchome, strumień wody
Pielęgnacja
Prosimy o stosowanie się do zaleceń i rysunków
zamieszczonych na okładce.
Rysunki
-Stosować miękką ściereczkę (z mikrofazy) oraz
łagodne środki czyszczące
-Zachować ostrożność, nie uderzać baterii,
zwłaszcza wylewki, innymi przedmiotami
-Czyszczenie regulatora strumienia roztworem octu
Ważne
odczas montażu nie zrywać banderoli z wężyka
zasilającego! W przypadku zapytań prosimy o wpisanie
11-cyfrowego numeru artykułu (patrz: banderola na
wężyku zasilającym zimnej wody).
1
2 4
5
6
14 16
13
8 12
7
2019
1817
Instrukcja montażu i pielęgnacji
Dla wykorzystania pełnych możliwości i zapewnienia komfortu użytkowania
baterii BLANCO, zestawiliśmy dla aństwa najważniejsze informacje.
PL
GratulujemyPaństwuzakupu
iżyczymyzadowolenia
zużytkowaniaateriiBLANCO!
rzykład
Zmiany i błędy zastrzeżone

10
Kusovník BLANCOTERA ND
teleso regulátora prúdu
regulátor prúdu + tesnenie
odtok
veko kohútika
skrutka kohútika
kohútik
kohútik, skrutka kohútika + veko kohútika
krycí valec
ventil
teleso
ohybná hadica
stabilizačný trojuholník
montážna sada
tesnenie
regulátor prietoku
Technické údaje
O lasť nasadenia
•nízkotlakový akumulátor a bojler
•nehodí sa na tlakový akumulátor
Prevádzkový tlak
•min. 0,5 baru
•max. 5,0 barov
Teplota
•doporučujeme 60° C
•maximálne 80° C
Sym oly
správne nesprávne doporučujeme
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Inštalácia
zo razenia
otvor na batériu: 35 mm
-upevniť armatúru
POZOR: Neza udnúť na tesnenie medzi
atériou a plochou upevnenia!
prepláchnuť rohový ventil
Doporučenie: zabudovať filter na zachytávanie
nečistôt.
ďalšie zobrazenia na zadnej vyklápacej strane
prehľad prípojok nízko tlakovej batérie s pevným
výtokom
- upevniť vedenia prípojok
prepláchnuť regulátor prúdu
Kontrola po ukončení montáže:
na tesnosť, pohyblivosť a plný prúd vody.
Starostlivosť
Dodržujte pokyny a zo razenia na zadnej
vyklápacej strane.
zo razenia
-K čisteniu používajte mäkkú (mikrovláknovú)
handru a jemné čistiace prostriedky.
-Zaobchádzajte opatrne s tvrdými predmetmi.
-Regulátor prúdu vody čistite octom.
Dôležité
re eventuálne dotazy uveďte 11 - miestne číslo
výrobku (pozri pásik na armatúre na hadici pre
studenú vodu).
1
2 4
5
6
13
8 12
7
2019
1817
1614
Montážny návod a návod k údrž e
Aby ste mohli využívať vysokú funkčnosť a prvotriedny komfort BLANCO
kuchynských batérií, zostavili sme pre Vás najdôležitejšie informácie o
výrobku.
SK
Blahoželáme Vámkukúpe
BLANCOkuchynskej
atérieaprajeme Vám
sňouzažiťveľa radosti!
príklad
Zmeny a omyly vyhradené

11
Seznam součástek
BLANCOTERA ND
kryt regulátoru proudu
perlátor + těsnění
výtokové raménko
čepička otočného kohoutku
šroub otočného kohoutku
otočný kohoutek
otočný kohoutek, šroub otočného kohoutku +
čepička otočného kohoutku
krycí objímka
ventil
těleso
přípojná hadice
stabilizační trojúhelník
montážní souprava
těsnění
regulátor průtoku
Technické údaje
O last použití
•nízkotlaké nádoby a bojlery
•Není vhodná pro tlakové nádoby / průtokové
ohřívače
Provozní tlak
•min. 0,5 barů
•max. 5,0 barů
Teplota
•doporučeno 60° C
•maximálně 80° C
Sym oly
správně chybně doporučeno
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Instalace
Zo razení
otvor pro kohoutek: 35 mm
-upevnění vodovodní baterie
POZOR: Nezapomeňte na těsnění mezi
vodovodní baterií a plochou, na níž je
istalována!
propláchněte rohový ventil
doporučení: instalování filtru proti nečistotám
další zobrazení na zadní odklápěcí straně
řehled připojení vodovodní baterie ND s
pevným výtokem
- upevnění přípojných vedení
propláchnutí perlátoru/regulátoru proudu
Kontrola po ukončení montáže:
těsnost, pohybová funkce, plný proud vody
Údrž a
Věnujte prosím pozornost pokynům a
zo razením na zadní odklápěcí straně
Zo razení
-používejte měkký hadřík (z mikrovlákna) a
jemné čistící prostředky
-pozor na tvrdé předměty
-Čistění perlátoru/regulátoru proudu octem
Důležité
ři případných dotazech zde prosím zapište
11-místné číslo výrobku (viz páska na hadici na
studenou vodu vaší vodovodní baterie).
1
2 4
5
6
13
8 12
7
2019
1817
1614
Návod k montáži a údrž ě
Abyste mohli využívat vysokou funkčnost a prvotřídní komfort
kuchyňských vodovodních baterií BLANCO, sestavili jsme zde pro Vás
ty nejdůležitější informace o výrobku.
CZ
Blahopřejeme Vám ke koupi
této kuchyňské vodovodní
aterie BLANCOapřejeme
Vámsnímnoho potěšení!
příklad
Změny a chyby vyhrazeny

12
BLANCOTERA NT DIJELOVI
Kućište perlatora / regulatora mlaza
erlator / regulator mlaza + brtva
Vrat pipe
oklopac ručke
Vijak ručke
Okretna ručka
Okretna ručka, vijak ručke + poklopac ručke
okrovni cilindar
Ventil
Tijelo pipe
Fleksibilne cijevi
Trokut (stabilizator)
Set za montažu
Brtva
Redukcija pritiska
Tehnički podaci:
Upotre a
•Niskotlačni spremnik tople vode (bojler)
•Ne može se koristiti sa visokotlačnim bojlerima
Tlak vodenog sustava
•min. 0,5 bara
•max. 5 bara
Temperatura
•preporuka 60° C
•maksimalno 80° C
Sim oli
pravilno nepravilno preporuka
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Instalacija
Ilustracije
Rupa za pipu: 35 mm
-Montaža pipe
PAŽNJA: nemojte za oraviti rtvu
između pipe i površine na koju se ona
montira!
Isprati kutni ventil
reporuka: ugraditi filter za nečistoću
Daljnje slike na poleđini preklopljene stranice
regled priključivanja NT-pipe bez tuša
- Spajanje priključne cijevi
Isprati perlator / regulator mlaza
Kontrola nakon montaže pipe:
brtvljenje, funkcionalnost, puni mlaz vode
Održavanje
Molimo, o ratite pažnju na napomene i crteže
na poleđini preklopljene stranice.
Ilustracije
-Za čišćenje upotrebljavati samo meku
krpu (od mikrovlakana) i blago sredstvo
za čišćenje
-Oprezno sa tvrdim predmetima
-Čišćenje perlatora/regulatora mlaza s octom
Važno
Za dodatna pitanja molimo unesite
jedanaestoznamenkasti broj artikla ( vidi
naljepnicu na fleksibilnoj cijevi za hladnu vodu).
1
2 4
5
6
13
8 12
7
2019
1817
1614
Upute za montažu i održavanje
Da bi iskoristili visoku funkcionalnost i prvoklasni komfor
BLANCO pipa za kuhinju, sastavili smo Vam važne informacije
o proizvodu.
HR
Zahvaljujemo nakupovini
BLANCOpipeiželimo Vam
puno zadovoljstva
rimjer
ravo promjena i zabuna pridržano

13
BLANCOTERA ND
alkatrészlista
a vízsugár szabályozó háza
vízsugár szabályozó + tömítés
kifolyó
a fogantyú kupakja
a fogantyú csavarja
fogantyú
fogantyú, a fogantyú csavarja +
a fogantyú kupakja
borítóhenger
szelep
test
flexibilis cső
stabilizáló háromszög
felerősítő szett
tömítés
átfolyás-szabályozó
Műszaki adatok
Alkalmazási terület
•Kisnyomású víztároló és bojler
•Nem megfelelő nyomásálló víztárolóhoz /
átfolyásos melegítőhöz
Üzemi nyomás
•Min. 0,5 bar
•Max. 5,0 bar
Hőmérséklet
•ajánlott 60° C
•maximális 80°C
Szim ólumok
helyes nem megfelelő ajánlott
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Telepítés
Á rák
Csaplyuk-furat: 35 mm
-Rögzítse a szerelvényt
FIGYELEM: Ne felejtse el a szerelvény
és a felfekvő felület közötti tömítést!
A sarokszelep átöblítése
Ajánlat: Szereljen be szennyeződés-szűrőt
további ábrák a hátsó kihajtható oldalon találhatóak
Fix kifolyóval rendelkező kisnyomású szerelvény
áttekintése
- Rögzítse a csatlakozóvezetékeket
Öblítse ki a perlátort/vízsugár szabályozót
Ellenőrzés a szerelés elkészülte után:
Tömítettség, mozgatási funkció, teljes vízsugár
Ápolás
Kérjük ,vegye figyelem e a hátsó kihajtható
oldalon lévő tudnivalókat és á rákat
Á rák
-Használjon puha (mikroszálas) kendőt és
kímélő tisztítószert
-Óvatosan kell bánni kemény tárgyakkal
-A perlátort/vízsugár szabályozót ecettel
kell tisztítani
Fontos
Az esetleges viszontkérdésekhez írja be ide a
11-jegyű cikkszámot (lásd a szerelvény hidegvizes
tömlőjén lévő szalagon).
1
2 4
5
6
14 16
13
8 12
7
2019
1817
Szerelési és ápolási útmutatás
A BLANCO konyhai szerelvények nagyfokú funkcionalitásának
és első osztályú komfortjának kihasználásához az alábbiakban
összeállítottuk Önnek a legfontosabb termékinformációkat.
H
Gratulálunke BLANCOkonyhai
szerelvénymegvásárlásához,éssok
örömetkívánunkhasználatához!
példa
Tévedések és módosítások jogát fenntartjuk

14

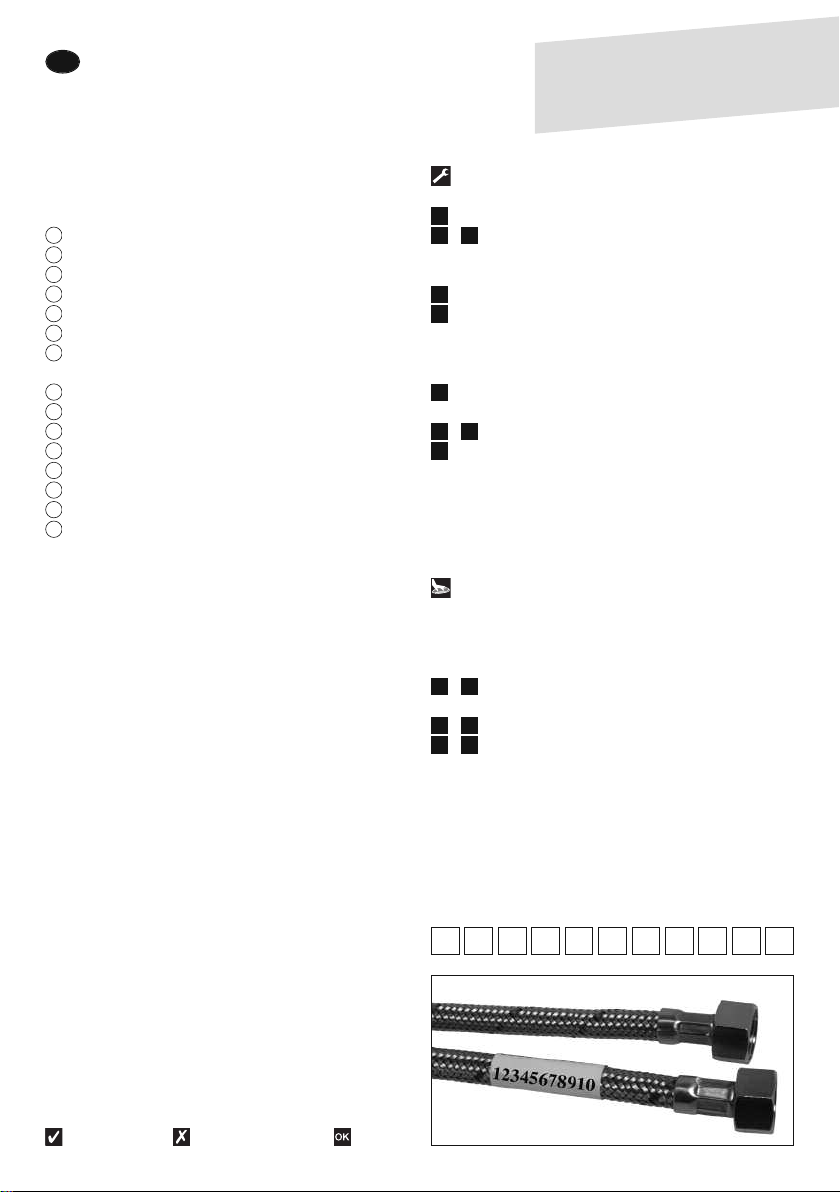

Списък на частите
BLANCOTERA ND
Кутия регулатор на струята
Регулатор на струята + уплътнение
накрайник
Капачка на ръкохватката
Болт на ръкохватката
Ръкохватка
Ръкохватка, Болт на ръкохватката +
Капачка на ръкохватката
покриващ цилиндър
Вентил
Корпус
Гъвкав маркуч
Стабилизиращ триъгълник
Монтажен комплект
уплътнение
Регулатор на дебита
Технически данни
Област на приложение
•Акумулатор за ниско налягане и бойлер
•Не е пригоден за акумулатор на
налягане/бойлер за бързо нагряване
Работно налягане
•Мин. 0,5 bar
•Макс. 5,0 bar
Температура
•Препоръчително 60° C
•максимално 80° C
Символи
правилно неправилно Препоръчително
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Монтаж
Фигури
Отвор за крана: 35 мм
-Закрепете арматурата
ВНИМАНИЕ: Не забравяйте
уплътнението между арматурата и
уплътняващата повърхност!
Промийте ъгловия клапан
Препоръка: поставете филтър за
замърсяванията
други фигури на задната страница
Обзор връзка ND арматура с неподвижен
изход
-затегнете гъвкавите вързки
изплакнете регулатора на струята
Проверка след завършване на монтажа:
уплътненост, подвижност, цялостна водна струя
Поддържане
Обърнете внимание на инструкциите и
фигурите на задната страница
Фигури
- Използвайте мека (микрофазерна)
кърпа и мек почистващ препарат
- Внимавайте с твърди предмети
- почистване на регулатора на струята с
оцет
Важно
При евентуални въпроси впишете тук
11-позиционния артикулен номер (виж
бандерол на маркуча за студената вода на
Вашата арматура).
1
2 4
5
6
14 16
13
8 12
7
2019
1817
Инструкция за монтаж и поддържане
За да може да използвате голямата функционалност и
първокласния комфорт на кухненските арматури BLANCO, тук
сме обобщили за Вас най-важната информация за продукта.
BG
Поздравяваме Виза направения
изборзапокупканакухненска
батерия BLANCO!
Пример
Запазваме си правото за промени и грешки

15
Lista componentelor
BLANCOTERA ND
Cameră aerator
Regulator de jet + Garnitură de etanşare
Orificiu de scurgere
Capac mâner rotitor
Şurub mâner rotitor
Mâner rotitor
Mâner rotitor, Şurub mâner rotitor +
Capac mâner rotitor
Cilindru protector
Ventil
Corp
Furtun flexibil
Triunghi de stabilizare
Set de montare
Garnitură de etanşare
Regulator de debit
Date tehnice
Domeniu de aplicare
•Acumulator de joasă presiune şi boiler
•Nu este potrivit pentru acumulator de
presiune/încălzitor electric cu circuit închis
Presiune de serviciu
•Min. 0,5 bar
•Max. 5,0 bar
Temperatura
•recomandat 60° C
•maxim 80° C
Sim oluri
corect incorect recomandat
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Instalarea
Figuri
Forarea orificiului pentru robinet: 35 mm
-Fixaţi robinetul
ATENŢIE: Nu uitaţi de garnitura de
etanşare între aterie şi suprafaţa de
sprijin!
Spălaţi ventilul de colţ
Recomandare: Montaţi filtru de curăţare
următoarele figuri le găsiţi pe pagina pliantă din
spate
rivire de ansamblu a racordului armaturii de
joasă presiune cu orificiu de scurgere fix
- Fixaţi conducta de racordare
erlator/Clătiţi regulatorul de jet
Control asupra terminării execuţiei montajului:
Etanşeitate, funcţie de mişcare, jet puternic de apă
Îngrijirea
Vă rugăm să luaţi în considerare instrucţiunile
şi figurile de pe pagina pliantă din spate.
Figuri
-Utilizaţi stofă fină (de microfibră) şi
detergent moale
-Fiţi precauţi cu obiectele dure
-Curăţarea perlatoarelor/ regulatorului de jet
cu oţet
Important
entru eventuale întrebări vă rugăm să specificaţi
numărul articolului format din 11 cifre (vezi
banderola de la furtunul de apă rece a bateriei
Dvs.).
1
2 4
5
6
13
8 12
7
2019
1817
1614
Instrucţiuni de montare şi întreţinere
entru a putea utiliza bateriile de bucătărie BLANCO la cea mai
înaltă funcţionalitate şi confort, noi am rezumat pentru Dumneavoastră
cele mai importante informaţii despre produs.
RO
Aţi făcutoalegereexcelentă!
Vă dorim utilizareplăcută.
Exemplu
Rezervat dreptul de efectuare a modicărilor şi producere a erorilor
