Blanco ELIPSO-S II 514857 Operation manual

BLANCOELIPSO-S ll ND
BLANCOELIPSO ll ND

A
Montage- und Pflegeanleitung Seite 1
Installation and care instructions Page 2
Notice de montage et d'entretien Page 3
Instrucciones de montaje y mantenimiento Página 4
Инструкция по монтажу и уходу Стр. 5
Montage- en onderhoudsinstructies Pagina 6
Instruções de montagem e de conservação Página 7
Istruzioni di montaggio e manutenzione Pagina 8
Instrukcja montażu i pielęgnacji Strona 9
Montážny ná od a ná od k údržbe strana 10
Ná od k montáži a údržbě strana 11
Upute za montažu i održa anje Strana 12
Szerelési és ápolási útmutatás oldal 13
Инструкция за монтаж и поддържане Страница 14
Instrucţiuni de montare şi întreţinere Pagina 15
Na odila za montažo in zdrže anje Stran 16
Montaj e bakım talimatı Sayfa 17
TR
SI
RO
BG
H
HR
C
SK
PL
I
P
NL
RUS
E
F
GB
D

B
A
C
B
BA
C
BLANCOELIPSO-S ll ND
BLANCOELIPSO ll ND
Ø 35 mm
Art.-No. 511 320
Art.-No.
128 434
1 2 3
4 5 6

C
1211109
Art.-No. 511 920
13 14 15
17
16
87
A

+
Art.-No. 513 605
Art.-No. 126 999
18
2019 21 22
2423 25 26
27 29
D
28
Art.-No. 511 324
Elipso II
Elipso-S II

1

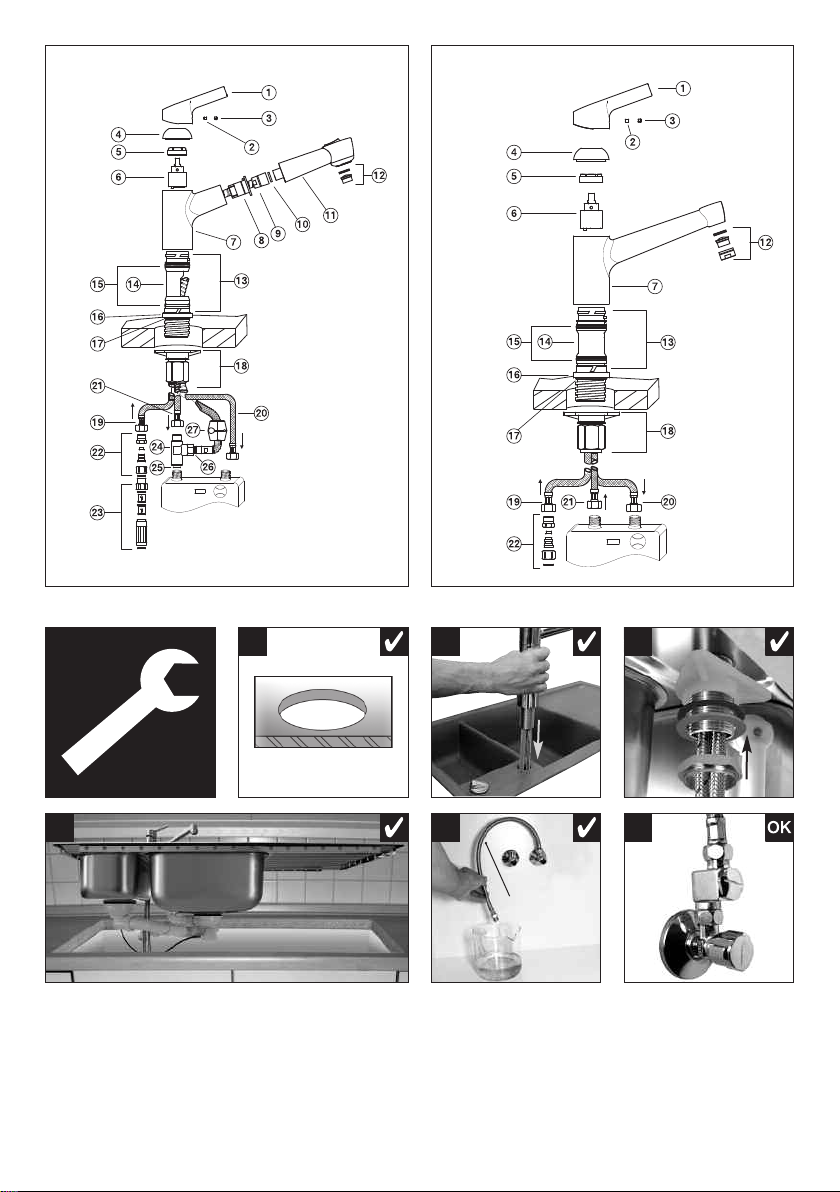

Teileliste BLANCOELIPSO-S ll ND / ll ND
Hebel
Schraube am Hebel
Farbkappe am Hebel
Abdeckring
Kartuschensicherungsring
Kartusche
Außenkörper
Passstück Brausekopf
Brauseschlauch
Dichtung Brausekopf
Schlauchbrause
Strahlregler komplett
Kunststoffringe
Innenkörper
O-Ringe
Sockel
Dichtungsring
Montageset
Anschlussschlauch blau
Anschlussschlauch blau
Anschlussschlauch rot
Durchflussbegrenzer D
Rückflussverhinderer
T-Stück
Dichtung
Dichtung
Gewicht
Technische Daten
Anwendungsbereich
• iederdruckspeicher und Boiler
• icht für Druckspeicher/Durchlauferhitzer geeignet
Betriebsdruck
• Min. 0,5 Bar
• Max. 10,0 Bar
Temper tur
• empfohlen: 60° C
• maximal: 80°C
Symbole
richtig falsch empfohlen
26
27
25
24
23
22
21
20
19
16
2
10
9
17
18
15
14
13
12
11
8
7
6
5
4
3
1
Installation
Abbildungen
Hahnlochbohrung: 35 mm
– Armatur befestigen
ACHTUNG: Dichtung zwischen Arm tur
und Aufl gefläche nicht vergessen!
Eckventil durchspülen
Empfehlung: Schmutzfilter einbauen
weitere Abbildungen auf der hinteren Ausklappseite

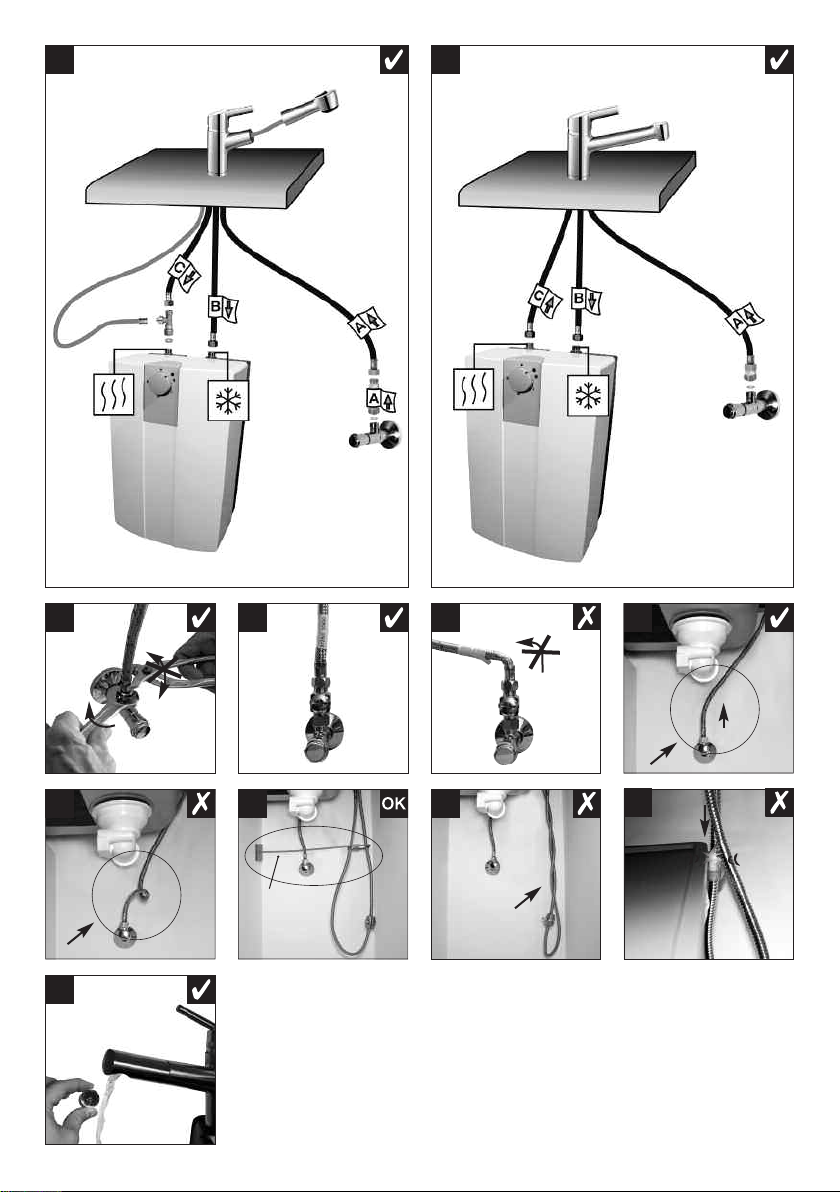

Übersicht Anschluss D-Armatur mit
Schlauchbrause
Übersicht Anschluss D-Armatur mit Festauslauf
– Anschlussleitungen befestigen
– Brauseschlauchführung
Perlator/Strahlregler spülen
Kontrolle n ch Fertigstellung der Mont ge:
Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl
Pflege
Bitte be chten Sie die Hinweise und Abbildungen
uf der hinteren Auskl ppseite
Abbildungen
– Weiches (Mikrofaser-)Tuch und milde
Reinigungsmittel benutzen
– Vorsicht mit harten Gegenständen
– Gebrauch der Schlauchbrause
– Reinigung des Perlators/Strahlreglers mit Essig
Wichtig

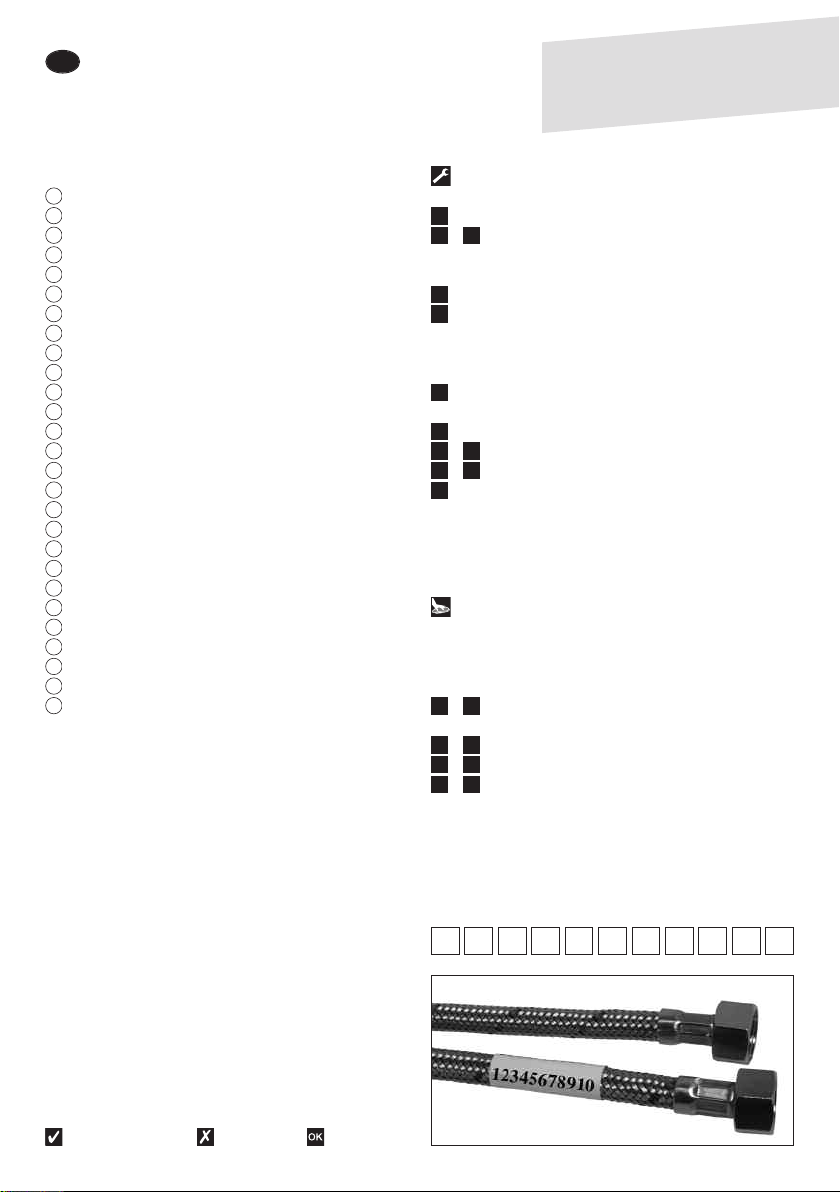

Für eventuelle Rückfragen bitte hier die 11-stellige
Artikelnummer (siehe Banderole am Kaltwasser-
schlauch Ihrer Armatur) eintragen.
1
9
8
2 4
6
2927
2623
2221
2018
17
1614
13
7
5
Montage- und Pflegeanleitung
Damit Sie die hohe Funktionalität und den erstklassigen Komfort der
BLA CO Küchenarmaturen nutzen können, haben wir die wichtigsten
Produktinformationen hier für Sie zusammengestellt.
D
WirgrtulierenIhnenzum K uf
dieserBLANCOKüchen rmtur und
wünschenIhnenvielFreudedmit!
Beispiel
Änderungen und Irrtümer vorbehalten

2
Parts list BLANCOELIPSO-S ll ND / ll ND
Lever
Fixing crew
Hot /Cold indication
Covering ring
Cartridge retaining ring
Cartridge
Outer body
Adapter shower hose
pray hose
Hose eal
Hand set
Aerator assembly
Plastic rings
Inner body
O-rings
Base Ring
ealing ring
Fixing kit
Connection hose blue
Connection hose blue
Connection hose red
Flow restrictor low-pressure
Non-return valve
T-piece
eal
eal
Hose return weight
echnical data
Use
• Low pressure store and boilerr
• Not suitable for pressurised hot water
tank / continuous flow water heater
Operating pressure
• Min. 0.5 bar
• Max. 10.0 bar
Temperature
• recommended 60° C
• maximum 80° C
Symbols
right wrong recommended
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Installation
Illustrations
Tap hole: 35 mm
- Attach tap
NOTE: don't forget the seal between tap
and supporting surface!
Rinse through corner valve
Recommendation: fit dirt filter
further illustrations on the back fold-out flap
Overview connection low-pressure fitting with
shower hose
Overview connection low-pressure fitting with fixed
spout
– Connect flexi hoses
– pray hose guide
Rinse perlator/ jet regulator
hen tap has been fitted check:
tightness, movement, full jet of water
Care
Please note the following advice and the
illustrations on the back fold-out flap.
Illustrations
- Use soft (microfibre) cloth and mild cleaning
agent
- Take care with hard objects
- Using the hose spray
- Cleaning the perlator/ jet regulator with vinegar
Important
in the event of a query, please enter the 11-digit Article
Number (see wrapper on the cold water hose of your
tap) .
1
17
14 16
9 13
8
7
6
5
2 4
2927
2623
2221
2018
Installation and care instructions
We have put together the most important product information
to enable you to benefit from the high degree of functionality and the
first class comfort provided by BLANCO taps.
GB
Congratulations onbuying
thisBLANCOtap– wehopeyou
are delightedwithit!
Example
Errors and alterations excepted

3
Liste des pièces
BLANCOELIPSO-S ll ND / ll ND
Manette
Vis de la poignée
Capuchon couleur sur la manette
Anneau de recouvrement
Anneau de blocage de la cartouche
Cartouche
Corps extérieur
upport de douchette
Flexible de douchette
Joint
Douchette
Régulateur de jet complet
Bagues en plastique
Corps intérieur
Joints toriques
ocle
Bague d’étanchéité
Ensemble de montage
Flexible de raccordement, bleu
Flexible de raccordement, bleu
Flexible de raccordement, rouge
Limiteur de débit BP
Clapet anti-retour
Pièce en T
Joint
Joint
Poids
Caractéristiques techniques
Domaine d'application
• Accumulateurs / Chauffe-eau basse pression
• Inadapté aux accumulateurs de pression et
chauffe-eau instantanés
Pression de service
• min. 0,5 bar
• max. 10,0 bars
Température
• recommandé 60° C
• maximum 80° C
Symboles
vrai faux recommandé
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Installation
Illustrations
Alésage du robinet : 35 mm
- Fixer le robinet
ATTENTION : ne pas oublier le joint entre
le robinet et la surface d'appui !
Rincer soigneusement le robinet d’arrêt
Recommandation : installer un filtre anti-particules
autres illustrations sur le verso du dépliant
Vue d’ensemble du raccordement de la
robinetterie BP avec la douchette extractible
Vue d’ensemble du raccordement de la
robinetterie BP avec le bec fixe
- Fixer les conduites de raccordement
- Guidage du flexible de douchette
Rincer le mousseur/brise-jet
Contrôle à l'issue du montage:
étanchéité, mobilité, jet d'eau maximum
Entretien
Veuillez consulter les remarques et les illustrations
sur le verso du dépliant.
Illustrations
- Utiliser un chiffon (microfibre) doux et des
produits de nettoyage non agressifs
- Prudence en cas d'utilisation d'objets durs
- Utilisation de la douchette
- Nettoyage du mousseur/brise-jet au vinaigre
Important
Pour toutes questions éventuelles, veuillez inscrire ici
la référence à 11 chiffres (voir bandeau sur le flexible
d'eau froide de votre robinet).
17
14 16
9 13
8
7
6
5
2 4
1
2927
2623
2221
2018
Notice de montage et d'entretien
Pour vous permettre de profiter pleinement de la fonctionnalité élevée
et du grand confort des robinets pour évier de BLANCO, nous avons
rassemblé ici pour vous l'essentiel des informations relatives au produit.
F
Nous vous félicitons del'achat
decerobinetpour évierBLANCOet
espérons que vous prendrez
beaucoup deplaisiràl'utiliser!
Exemple
ous réserve de modifications et d'erreurs

4
Piezas BLANCOELIPSO-S ll ND / ll ND
Mando
Tornillo del mando
Tapón de color del embellecedor
Anillo protector
Tuerca de fijación del cartucho
Cartucho
Cuerpo grifo
Tope flexo
Flexo
Junta cabezal
Cabezal
Regulador de chorro / aireador
Juntas de plástico
Cuerpo interior grifo
Anillos tóricos
Base
Junta
Kit de montaje
Tubo entrada agua fría
Tubo entrada agua fría
Tubo entrada agua caliente
Limitador de paso ND
Válvula antiretorno
Conexión en T
Junta
Junta
Contrapeso
Datos técnicos
Aplicación
• Acumulador de baja presión y calentador
• No apto para acumuladores de
presión/calentadores de agua
Presión de servicio
• Mín. 0,5 bar
• Máx. 10,0 bar
Temperatura
• recomendado 60° C
• máxima 80° C
Iconos
correcto falso recomendado
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Instalación
Ilustraciones
Perforación para el grifo: 35 mm
- Fijar la grifería
ATENCIÓN: ¡Poner la junta entre el grifo y
la encimera!
Limpiar con agua la válvula angular
Recomendación: montar filtros anti-suciedad
Más ilustraciones en las páginas posteriores
Esquema de conexión de la grifería ND con ducha
extraíble
Esquema de conexión de la grifería ND con grifo
fijo
- Conectar los flexos de entrada de agua
- eparador del flexo
Limpiar con agua el aireador
Control tras finalizar el montaje:
Estanqueidad, movimiento, abundante caudal de
agua.
Mantenimiento
Rogamos siga las indicaciones y tenga en cuenta
las ilustraciones de las páginas posteriores
Ilustraciones
- Utilizar paños (de microfibra) y detergentes
suaves
- Cuidado con los objetos duros
- Uso de la ducha extraíble
- Limpieza del aireador con vinagre
Importante
En caso de tener preguntas sobre el producto, indique
el número de artículo de 11 dígitos (véase el precinto
del tubo de agua fría).
1
17
14 16
9 13
8
7
6
5
2 4
2927
2623
2221
2018
Instrucciones de montaje y mantenimiento
Para aprovechar plenamente la alta funcionalidad y el máximo confort
de la grifería BLANCO, le detallamos la información más importante del
producto.
E
Enhorabuena porhaberadquirido
estegrifo deBLANCO. ¡Esperamos
que leseadegranutilidad!
Ejemplo
Reservado el derecho de realizar modificaciones y la posible existencia de erratas

5
Составные части смесителя
BLANCOELIPSO-S ll ND / ll ND
Рычаг управления
Винт рычага
Указатель горячей/холодной воды
Защитное кольцо
Удерживающая гайка для картриджа
Картридж
Внешний корпус
Переходник гибкого шланга
Гибкий шланг выдвижного излива
Прокладка гибкого шланга
Выдвижной излив
Рассекатель
Пластиковые кольца
Внутренний корпус
Резиновые кольца
Цоколь
Уплотнительное кольцо
Монтажный комплект
Соединительный шланг, синий
Соединительный шланг, синий
Соединительный шланг, красный
Ограничитель для низкого давления
Возвратный клапан
Тройник
Прокладка
Прокладка
Грузик
Техническая информация
Область применения
•Емкость низкого давления и бойлер
•Не подходит для емкости горячей воды под
давлением / проточного нагревателя
Рабочее давление
•Мин. 0,5 бар
•Макс. 10,0 бар
Температура
•рекомендуется 60° C
•максимум 80° C
Символы
правильно неправильно рекомендуется
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Установка
Рисунки
Отверстие для установки смесителя: 35 мм
-Установить и закрепить смеситель
ВНИМАНИЕ:Незабудьтеопрокладкемежду
смесителем и поверхностью установки!
Промыть шланг подвода воды
Рекомендация: установить фильтр механических
загрязнений
Остальные рисунки см. на обороте
Общий вид монтажа смесителя низкого давления
с выдвижным изливом
Общий вид монтажа смесителя низкого давления
без выдвижного излива
- Подсоединить гибкие шланги
- Соединить шланг выдвижного излива
Промыть рассекатель
Контроль правильности монтажа смесителя:
отсутствие протечек воды, свободное движение
смесителя, хороший напор воды
Уход
Необходимо руководствоваться указаниями и
рисунками, представленными на обороте
Рисунки
- Мягкая тряпочка ("Микрофибр") и
неабразивные моющие средства
- Осторожно обращайтесь с острыми и
тяжелыми предметами
- Пользование выдвижным изливом
- Очистка уксусом рассекателя
Примечание
При обращении по вопросам сервиса просим
указывать 11-значный номер (см. наклейку на шланге
холодной воды смесителя)
1
17
14 16
9 13
8
7
6
5
2 4
2623
2927
2221
2018
Инструкция по монтажу и уходу
Для того, чтобы Вы могли насладиться высокой функциональностью
икомфортом использования кухонного смесителя BLANCO, мы
предоставляем основную информацию об этом смесителе.
RUS
МыпоздравляемВассприобретением
кухонногосмесителяBLANCOи
надеемся,чтоегоиспользование
доставит Вам удовольствие.
Пример
Мы оставляем за собой право на внесение изменений, исключая возможные ошибки

6
Onderdelenlijst
BLANCOELIPSO-S ll ND / ll ND
Hendel
schroefje in de hendel
Gekleurd kapje op de hendel
Afdekring
Borgring cartouche
Cartouche
kraanhuis
passtuk douchekop
Doucheslang
afdichtring douchekop
proeikop
straalregelaar compleet
kunststof ringen
Binnenlichaam
O-ringen
okkel
afdichtring
Montageset
aansluitslang blauw
aansluitslang blauw
aansluitslang rood
doorstroombegrenzer ND
Terugslagklep
T-stuk
Afdichtring
Afdichtring
Gewicht
echnische gegevens
Toepassingsgebied
• lagedrukaccumulator en boiler
• niet geschikt voor accumulator/geiser
erkdruk
• min. 0,5 bar
• max. 10,0 bar
temperatuur
• aanbevolen 60°C
• maximaal 80°C
Symbolen
juist onjuist aanbevolen
6
5
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
4
3
2
1
Installatie
Afbeeldingen
Boring kraangat: 35 mm
- Kraan bevestigen
NB: Vergeet de afdichting tussen de
kraan en het steunvlak niet.
hoekventiel doorspoelen
Aanbeveling: vuilfilter inbouwen
Meer afbeeldingen op de achterste uitklapbare pagina
overzicht aansluiting lage druk kraan met
sproeikop
overzicht aansluiting lage druk kraan met vaste
uitloop
- Aansluitleidingen bevestigen
- Doucheslanggeleiding
chuimstraler/straalregelaar spoelen
Controle na voltooiing van de montage:
dichtheid, bewegingsfunctie, volle waterstraal
Onderhoud
Raadpleeg a.u.b. de aanwijzingen en afbeeldingen
op de achterste uitklapbare pagina
Afbeeldingen
- Gebruik een zachte (microvezel-) doek en een
mild reinigingsmiddel
- Wees voorzichtig met harde voorwerpen
- Gebruik van de sproeikop
- Reiniging van de schuimstraler/straalregelaar
met azijn
NB
Voer voor nadere inlichtingen a.u.b. hier het 11-cijferige
artikelnummer in (zie omhulsel op de koudwaterslang
van uw mengkraan).
1
17
14 16
9 13
8
7
6
5
2 4
2927
2623
2221
2018
Montage- en onderhoudsinstructies
Om ervoor te zorgen dat u de hoge functionaliteit en het eersteklas
comfort van de BLANCO keukenkranen ten volle kunt benutten, hebben
wij de belangrijkste productinformatie hier voor u op een rijtje gezet.
NL
ijbedankenUvoordeaankoop
vandezeBLANCOkeukenkraanen
wensenUerveelpleziermee!
Voorbeeld
Wijzigingen en fouten voorbehouden

7
Listagem de peças
BLANCOELIPSO-S ll ND / ll ND
Manípulo
Parafuso no manípulo
Capa colorida no manípulo
Anel de segurança do cartucho
Anel de segurança do cartucho
Cartucho
Corpo do cartucho
Adaptador da cabeça do chuveiro
Extensão da bica
Junta da cabeça do chuveiro
Chuveiro
Regulador do jacto completo
Anéis de plástico
Corpo interno
O-rings
Base de apoio
Anel de vedação
Kit de montagem
Bicha azul
Bicha azul
Bicha vermelha
Limitador de fluxo de baixa pressão
Válvula anti-refluxo
Peça em T
Junta
Junta
Peso
Dados técnicos
Campo de aplicação
• Acumuladores de baixa pressão e caldeiras
• Não indicado para acumuladores/esquentadores
Pressão de serviço
• Mín. 0,5 bar
• Máx. 10,0 bar
Temperatura
• aconselhável 60°C
• máximo 80 °C
Símbolos
certo errado aconselhável
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Instalação
Figuras
Abertura da torneira: 35 mm
- Fixar a torneira
Atenção: Não esquecer a junta entre a
torneira e a superfície de apoio!
Enxaguar a válvula angular
Recomendação: Montar filtro de sujidade
Existem mais figuras na última página do desdobrável
Vista geral da ligação da torneira de baixa pressão
com chuveiro
Vista geral da ligação da torneira de baixa pressão
sem chuveiro
- Fixar tubos de ligação
- Guia da extensão
Lavar o perlator/regulador do jacto
Verificação depois de terminada a montagem:
Estanquicidade, mobilidade, jacto de água pleno
Conservação
Atenção às notas e às figuras na última página do
desdobrável
Figuras
- Utilize um pano macio (de microfibras) e um
detergente suave
- Tenha cuidado com objectos duros
- Utilização da mangueira de chuveiro
- Usar vinagre para lavar o perlator/regulador
do jacto
Importante
Para eventuais questões, indique a referência
composta por 11 caracteres (ver etiqueta na ligação
para água fria da sua torneira).
1
17
14 16
9 13
8
7
6
5
2 4
2927
2623
2221
2018
Instruções de montagem e de conservação
Para poder desfrutar ao máximo da enorme funcionalidade e da excepcional
comodidade na utilização das torneiras de cozinha BLANCO, reunimos aqui
as informações essenciais sobre o produto.
P
Parabéns pelaaquisição desta
torneiradecozinha BLANCO!
Esperemosque o produto seja
do seuinteiro agrado!
Exemplo
alvaguardam-se erros e alterações

8
Elenco pezzi
BLANCOELIPSO-S ll ND / ll ND
Leva
Vite sulla leva
Cappuccio colorato sulla leva
Anello di copertura
Anello di sicurezza cartuccia
Cartuccia
Corpo esterno
Adattatore testina doccetta
Flessibile doccetta
Guarnizione testina doccetta
Doccetta
Rompigetto completo
Anelli in materiale plastico
Corpo interno
Anelli torici
Base
Anello di guarnizione
Kit di montaggio
Flessibile di raccordo blu
Flessibile di raccordo blu
Flessibile di raccordo rosso
Limitatore di portata BP
Protezione antiriflusso
Elemento a T
Guarnizione
Guarnizione
Contrappeso
Dati tecnici
Campo di applicazione
• erbatoi a bassa pressione e boiler
• Prodotto non adatto per serbatoi a
pressione/scaldacqua istantanei
Pressione di funzionamento
• min. 0,5 bar
• max 10,0 bar
Temperatura
• consigliato 60°C
• massima 80° C
Simboli
giusto sbagliato consigliato
14
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
Installazione
Figure
Foro rubinetto: 35 mm
- Fissare la rubinetteria
ATTENZIONE: non dimenticare la guarnizione
tra la rubinetteria e la superficie di appoggio!
Lavare la valvola ad angolo
i consiglia di montare un filtro
altre figure sono riportate sulla pagina posteriore
ripiegata
chema allacciamento rubinetteria BP con
doccetta flessibile
chema allacciamento rubinetteria BP con canna
fissa
- Fissare i tubi di allacciamento
- Guida flessibile doccetta
Lavare l’aeratore/rompigetto
Controlli al termine del montaggio:
tenuta ermetica, movimenti, getto pieno dell’acqua.
Manutenzione
Osservare le istruzioni e le figure riportate sulla
pagina posteriore ripiegata
Figure
- Utilizzare un panno morbido (in microfibra) e
detergenti delicati
- Attenzione agli oggetti duri
- Uso della doccetta flessibile
- Pulizia dell’aeratore/rompigetto con aceto
Importante!
Per eventuali domande riportare qui il codice articolo
a 11 cifre (v. fascetta sul flessibile dell’acqua fredda
della rubinetteria).
17
14 16
9 13
8
7
6
5
2 4
1
2927
2623
2221
2018
Istruzioni di montaggio e manutenzione
Affinché possiate apprezzare fino in fondo l’ottima funzionalità e il comfort
eccellente delle rubinetterie da cucina BLANCO, abbiamo raccolto qui per
voi le principali informazioni sul prodotto.
I
Cicongratuliamo convoiper
l’acquisto diquestarubinetteriada
cucina BLANCOesiamo certiche
ne saretesoddisfatti!
Esempio
Con riserva di modifiche ed errori

9
Wyk z części
BLANCOELIPSO-S ll ND / ll ND
Dźwignia mieszacza
Śruba mocowania dźwigni
Zaślepka „ciepła – zimna“ woda
Pierścień zabezpieczający głowicę
Nakrętka mocująca głowicę
Głowica
Korpus zewnętrzny
Stabilizator wylewki
Wąż wyciąganej wylewki
Uszczelka główki wylewki
Wyciągana wylewka
egulator strumienia w zestawie
Pierścienie z tworzywa sztucznego
Korpus wewnętrzny
Uszczelki O-ring
Podstawa korpusu baterii
Uszczelka
Zestaw montażowy
Wężyk zasilający – zimna woda
Wężyk zasilający – zimna woda
Wężyk zasilający – ciepła woda
egulator ciśnienia wody
Zawór zwrotny
Trójnik
Uszczelka
Uszczelka
Obciążnik węża wylewki
D ne techniczne
Z kres stosow ni
•Zbiorniki niskociśnieniowe i boilery
•Nie stosować w zbiornikach ciśnieniowych oraz
podgrzewaczach przepływowych
Ciśnienie robocze
•Min. 0,5 bar
•Maks. 10,0 bar
Temper tur
•zalecane 60° C
•maksymalna 80° C
Symbole
dobrze źle zalecane
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Instalacja
Rysunki
Średnica otworu pod baterię: 35 mm
-Zamocowanie baterii
UWAGA: Nie z pomnieć o uszczelce między
bterią powierzchnią przyleg ni !
Przepłukać zawór kątowy
Zalecane jest zamontowanie filtra do zanieczyszczeń
przy zaworach kątowych
Pozostałe rysunki na okładce
Schemat podłączenia armatury niskociśnieniowej z
natryskiem
Schemat podłączenia armatury niskociśnieniowej z
wylewką sztywną
- Zamocować wężyki zasilające. Zwrócić uwagę,
aby podczas dokręcania nie uległy skręceniu lub
zagięciu.
- Zaleca się zamontowanie prowadnicy węża
wylewki uniemożliwiającej skręcanie się węża
Przepłukać regulator strumienia
Kontrol po z kończeniu mont żu:
szczelność, elementy ruchome, strumień wody
Pielęgn cj
Prosimy o stosow nie się do z leceń i rysunków
z mieszczonych n okł dce.
Rysunki
-Stosować miękką ściereczkę (z mikrofazy) oraz
łagodne środki czyszczące
-Zachować ostrożność, nie uderzać baterii,
zwłaszcza wylewki, innymi przedmiotami
-Sposób korzystania z wyciąganej wylewki
-Czyszczenie regulatora strumienia roztworem octu
W żne
Podczas montażu nie zrywać banderoli z wężyka
zasilającego! W przypadku zapytań prosimy o wpisanie
11-cyfrowego numeru artykułu (patrz: banderola na
wężyku zasilającym zimnej wody).
14 16
9 13
8
7
6
5
2 4
1
17
2927
2623
2221
2018
Instrukcj mont żu i pielęgn cji
Dla wykorzystania pełnych możliwości i zapewnienia komfortu użytkowania
baterii BLANCO, zestawiliśmy dla Państwa najważniejsze informacje.
PL
Gr tulujemyPństwuzkupu
iżyczymyzdowoleni
zużytkownibteriiBLANCO!
Przykład
Zmiany i błędy zastrzeżone

10
Kusovník BLANCOELIPSO-S ll ND / ll ND
páčka
skrutka na páke
označenie teplej a studenej vody
krycí krúžok
istiaci prstenec kartuše
kartuša
vonkajšie teleso
redukčná vložka hlavice sprchy
spršková hadica
tesnenie hlavice sprchy
sprška
kompletný regulátor prúdu
krúžky z umelej hmoty
vnútorné teleso
O - krúžky
pätica
tesniaci krúžok
montážna sada
prípojná hadica modrá
prípojná hadica modrá
prípojná hadica červená
obmedzovač prietoku nízkeho tlaku
spätný ventil
T - kus
tesnenie
tesnenie
závažie
Technické úd je
Obl sť n s deni
•nízkotlakový akumulátor a bojler
•nehodí sa tlakový akumulátor / prietokový
ohrievač
Prevádzkový tl k
•min. 0,5 baru
•max. 10,0 barov
Teplot
•doporučujeme 60° C
•maximálne 80° C
Symboly
správne nesprávne doporučujeme
4
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
3
2
1
Inšt láci
zobr zeni
otvor na batériu: 35 mm
-upevniť armatúru
POZOR: Nez budnúť n tesnenie medzi
b tériou plochou upevneni !
prepláchnuť rohový ventil
Doporučenie: zabudovať filter na zachytávanie
nečistôt.
ďalšie zobrazenia na zadnej vyklápacej strane
prehľad prípojok nízko tlakovej batérie s
hadicovou sprchou
prehľad prípojok nízko tlakovej batérie s pevným
výtokom
- upevniť vedenia prípojok
-vedenie sprškovej hadice
prepláchnuť regulátor prúdu
Kontrol po ukončení montáže:
na tesnosť, pohyblivosť a plný prúd vody.
St rostlivosť
Dodržujte pokyny zobr zeni n z dnej
vykláp cej str ne.
zobr zeni
-K čisteniu používajte mäkkú (mikrovláknovú)
handru a jemné čistiace prostriedky.
-Zaobchádzajte opatrne s tvrdými predmetmi.
-Použitie spršky
-egulátor prúdu vody čistite octom.
Dôležité
Pre eventuálne dotazy uveďte 11 - miestne číslo
výrobku (pozri pásik na armatúre na hadici pre
studenú vodu).
17
14 16
9 13
8
7
6
5
2 4
1
2927
2623
2221
2018
Montážny návod návod k údržbe
Aby ste mohli využívať vysokú funkčnosť a prvotriedny komfort BLANCO
kuchynských batérií, zostavili sme pre Vás najdôležitejšie informácie o
výrobku.
SK
Blhoželáme Vámkukúpe
BLANCOkuchynskej
btérie pr jeme Vám
sňouzžiťveľ r dosti!
príklad
Zmeny a omyly vyhradené

11
Sezn m součástek
BLANCOELIPSO-S ll ND / ll ND
páka
šroub na páce
barevná čepička na páce
krycí kroužek
pojistný kroužek kartuše
kartuš
vnější těleso
vložka pro hlavici sprchy
sprchová hadice
těsnění pro hlavici sprchy
hadicová sprcha
regulátor proudu kompletní
plastové kroužky
vnitřní těleso
těsnící kroužky
podstavec
těsnící kroužek
montážní souprava
přípojná hadice modrá
přípojná hadice modrá
přípojná hadice červená
omezovač průtoku ND
zpětný ventil
spojka typu T
těsnění
těsnění
závaží
Technické úd je
Obl st použití
•nízkotlaké nádoby a bojlery
•Není vhodná pro tlakové nádoby / průtokové
ohřívače
Provozní tl k
•min. 0,5 barů
•max. 10,0 barů
Teplot
•doporučeno 60° C
•maximálně 80° C
Symboly
správně chybně doporučeno
6
5
4
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
3
2
1
Inst l ce
Zobr zení
otvor pro kohoutek: 35 mm
-upevnění vodovodní baterie
POZOR: Nez pomeňte n těsnění mezi
vodovodní baterií a plochou, na níž je
istalována!
propláchněte rohový ventil
doporučení: instalování filtru proti nečistotám
další zobrazení na zadní odklápěcí straně
Přehled připojení vodovodní baterie ND s
hadicovou sprchou
Přehled připojení vodovodní baterie ND s
pevným výtokem
- upevnění přípojných vedení
-vedení sprchové hadice
propláchnutí perlátoru/regulátoru proudu
Kontrol po ukončení montáže:
těsnost, pohybová funkce, plný proud vody
Údržb
Věnujte prosím pozornost pokynům
zobr zením n z dní odklápěcí str ně
Zobr zení
-používejte měkký hadřík (z mikrovlákna) a
jemné čistící prostředky
-pozor na tvrdé předměty
-Používání hadicové sprchy
-Čistění perlátoru/regulátoru proudu octem
Důležité
Při případných dotazech zde prosím zapište
11-místné číslo výrobku (viz páska na hadici na
studenou vodu vaší vodovodní baterie).
17
14 16
9 13
8
7
6
5
2 4
1
2927
2623
2221
2018
Návod k montáži údržbě
Abyste mohli využívat vysokou funkčnost a prvotřídní komfort
kuchyňských vodovodních baterií BLANCO, sestavili jsme zde pro Vás
ty nejdůležitější informace o výrobku.
CZ
Blhopřejeme Vám ke koupi
této kuchyňské vodovodní
bterie BLANCOpřejeme
Vámsnímnoho potěšení!
příklad
Změny a chyby vyhrazeny

12
BLANCOELIPSO-S ll N / ll N DIJELOVI
Poluga ručke
Vijak ručke
Crveno/plava kapica
Pokrovni prsten kartuše
Prsten za fiksiranje kartuše, patrone
Kartuša
Vanjsko tijelo
Plastično sjedište glave tuša
Crijevo tuša
Brtva
Glava tuša
Perlator / regulator mlaza NT
Set plastičnih prstenova
Unutarnje tijelo
O-prsteni
Baza, podnožje
Brtveni prsten
Set za montažu
Fleksibilna cijev - plava
Fleksibilna cijev - plava
Fleksibilna cijev - crvena
edukcija pritiska NT
Nepovratni ventil
T - komad
Brtva
Brtva
Uteg
Tehnički pod ci:
Upotreb
•Niskotlačni spremnik tople vode (bojler)
•Ne može se koristiti sa visokotlačnim bojlerima
Tl k vodenog sust v
•min. 0,5 bara
•max. 10 bara
Temper tur
•preporuka 60° C
•maksimalno 80° C
Simboli
pravilno nepravilno preporuka
6
5
4
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
3
2
1
Inst l cij
Ilustr cije
upa za pipu: 35 mm
-Montaža pipe
PAŽNJA: nemojte z bor viti brtvu
između pipe i površine n koju se on
montir !
Isprati kutne ventile
Preporuka: ugraditi filtere za nečistoću
Daljnje slike na poleđini preklopljene stranice
Pregled priključivanja NT- pipe sa crijevom tuša
Pregled priključivanja NT-pipe bez tuša
-Spajanje priključnih cijevi
-Vodilica za crijevo tuša
Isprati perlator / regulator mlaza
Kontrol n kon mont že pipe:
brtvljenje, funkcionalnost, puni mlaz vode
Održ v nje
Molimo, obr tite p žnju n n pomene i crteže
n poleđini preklopljene str nice.
Ilustr cije
-Za čišćenje upotrebljavati samo meku
krpu (od mikrovlakana) i blago sredstvo
za čišćenje
-Oprezno sa tvrdim predmetima
-Upotreba tuša
-Čišćenje perlatora/regulatora mlaza s octom
V žno
Za dodatna pitanja molimo unesite
jedanaestoznamenkasti broj artikla ( vidi
naljepnicu na fleksibilnoj cijevi za hladnu vodu).
1
17
14 16
9 13
8
7
6
5
2 4
2927
2623
2221
2018
Upute z mont žu i održ v nje
Da bi iskoristili visoku funkcionalnost i prvoklasni komfor
BLANCO pipa za kuhinju, sastavili smo Vam važne informacije
o proizvodu.
HR
Zhvljujemo n kupovini
BLANCOpipeiželimo V m
puno z dovoljstv
Primjer
Pravo promjena i zabuna pridržano

13
BLANCOELIPSO-S ll ND / ll ND
lk trészlist
kar
csavar a karon
színes kupak a karon
fedőgyűrű
kerámiabetét peremes szorítógyűrű
kerámia betét (kartus)
külső test
zuhanyozófej illesztődarab
zuhanyozótömlő
zuhanyozófej tömítés
kézi zuhanyozó
vízsugár szabályozó, komplett
műanyag gyűrűk
belső test
O-gyűrűk
lábazat
tömítőgyűrű
felerősítő szett
kék csatlakozótömlő
kék csatlakozótömlő
piros csatlakozótömlő
kisnyomású átfolyás korlátozó
visszafolyásgátló
t-idom
tömítés
tömítés
súly
Műsz ki d tok
Alk lm zási terület
•Kisnyomású víztároló és bojler
•Nem megfelelő nyomásálló víztárolóhoz /
átfolyásos melegítőhöz
Üzemi nyomás
•Min. 0,5 bar
•Max. 10,0 bar
Hőmérséklet
•ajánlott 60° C
•maximális 80°C
Szimbólumok
helyes nem megfelelő ajánlott
6
5
4
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
3
2
1
Telepítés
Ábrák
Csaplyuk-furat: 35 mm
-ögzítse a szerelvényt
FIGYELEM: Ne felejtse el szerelvény
és felfekvő felület közötti tömítést!
A sarokszelep átöblítése
Ajánlat: Szereljen be szennyeződés-szűrőt
további ábrák a hátsó kihajtható oldalon találhatóak
Kézi zuhanyozóval rendelkező kisnyomású
szerelvény áttekintése
Fix kifolyóval rendelkező kisnyomású szerelvény
áttekintése
- ögzítse a csatlakozóvezetékeket
-A zuhanyozótömlő vezetése
Öblítse ki a perlátort/vízsugár szabályozót
Ellenőrzés szerelés elkészülte után:
Tömítettség, mozgatási funkció, teljes vízsugár
Ápolás
Kérjük ,vegye figyelembe hátsó kih jth tó
old lon lévő tudniv lók t és ábrák t
Ábrák
-Használjon puha (mikroszálas) kendőt és
kímélő tisztítószert
-Óvatosan kell bánni kemény tárgyakkal
-A kézi zuhanyozó használata
-A perlátort/vízsugár szabályozót ecettel
kell tisztítani
Fontos
Az esetleges viszontkérdésekhez írja be ide a
11-jegyű cikkszámot (lásd a szerelvény hidegvizes
tömlőjén lévő szalagon).
17
14 16
9 13
8
7
6
5
2 4
1
2927
2623
2221
2018
Szerelési és ápolási útmut tás
A BLANCO konyhai szerelvények nagyfokú funkcionalitásának
és első osztályú komfortjának kihasználásához az alábbiakban
összeállítottuk Önnek a legfontosabb termékinformációkat.
H
Gr tulálunke BLANCOkonyhi
szerelvénymegvásárlásához,éssok
örömetkívánunkhsználtához!
példa
Tévedések és módosítások jogát fenntartjuk

14
Списък на частите
BLANCOELIPSO-S ll ND / ll ND
ръкохватка
Винт на ръкохватката
Цветна капачка на ръкохватката
Предпазен пръстен
осигурителен пръстен за керамична глава
керамична глава
корпус
фиксатор
Маркуч на разпръсквателя
Уплътнение глава на смесителя
накрайник
регулатор на струята
Пластмасов пръстен
Вътрешно тяло
O-пръстени
Цокъл
Уплътнителен пръстен
Монтажен комплект
Съединителен маркуч син
Съединителен маркуч син
Съединителен маркуч червен
Ограничител на потока ND
Възвратен клапан
T-образен елемент
уплътнение
уплътнение
Тежест
Технически данни
Област на приложение
•Акумулатор за ниско налягане и бойлер
•Не е пригоден за акумулатор на
налягане/бойлер за бързо нагряване
Работно налягане
•Мин. 0,5 bar
•Макс. 10,0 bar
Температура
•Препоръчително 60° C
•максимално 80° C
Символи
правилно неправилно Препоръчително
6
5
4
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
3
2
1
Монтаж
Фигури
Отвор за крана: 35 мм
-Закрепете арматурата
ВНИМАНИЕ: Не забравяйте
уплътнението между арматурата и
уплътняващата повърхност!
Промийте ъгловия клапан
Препоръка: поставете филтър за
замърсяванията
други фигури на задната страница
Обзор връзка ND арматура с главата на
смесителя
Обзор връзка ND арматура с неподвижен
изход
-затегнете гъвкавите вързки
-Водене на маркуча на разпръсквателя
изплакнете регулатора на струята
Проверка след завършване на монтажа:
уплътненост, подвижност, цялостна водна струя
Поддържане
Обърнете внимание на инструкциите и
фигурите на задната страница
Фигури
-Използвайте мека (микрофазерна)
кърпа и мек почистващ препарат
-Внимавайте с твърди предмети
-Използване на накрайника
-почистване на регулатора на струята с
оцет
Важно
При евентуални въпроси впишете тук
11-позиционния артикулен номер (виж
бандерол на маркуча за студената вода на
Вашата арматура).
17
14 16
9 13
8
7
6
5
2 4
1
2927
2623
2221
2018
Инструкция за монтаж и поддържане
За да може да използвате голямата функционалност и
първокласния комфорт на кухненските арматури BLANCO, тук
сме обобщили за Вас най-важната информация за продукта.
BG
Поздравяваме Виза направения
изборзапокупканакухненска
батерия BLANCO!
Пример
Запазваме си правото за промени и грешки

Inst l re
Figuri
Forarea orificiului pentru robinet: 35 mm
-Fixaţi robinetul
ATENŢIE: Nu uit ţi de g rnitur de et nş re
între b terie şi supr f ţ de sprijin!
Spălaţi ventilul de colţ
ecomandare: Montaţi filtru de curăţare
următoarele figuri le găsiţi pe pagina pliantă din spate
Privire de ansamblu a racordului armaturii de joasă
presiune cu rozetă de duş şi furtun
Privire de ansamblu a racordului armaturii de joasă
presiune cu orificiu de scurgere fix
- Fixaţi conducta de racordare
-Furtun de duş de ghidare
Perlator/Clătiţi regulatorul de jet
Control supr terminării execuţiei mont jului:
Etanşeitate, funcţie de mişcare, jet puternic de apă
Îngrijire
Vă rugăm să lu ţi în consider re instrucţiunile şi
figurile de pe p gin pli ntă din sp te.
Figuri
-Utilizaţi stofă fină (de microfibră) şi detergent
moale
-Fiţi precauţi cu obiectele dure
-Utilizarea rozetei de duş cu furtun
-Curăţarea perlatoarelor/ regulatorului de jet cu oţet
Import nt
Pentru eventuale întrebări vă rugăm să specificaţi numărul
articolului format din 11 cifre (vezi banderola de la furtunul
de apă rece a bateriei Dvs.).
17
14 16
9 13
8
7
6
5
2 4
1
2927
2623
2221
2018
15
List componentelor
BLANCOELIPSO-S ll ND / ll ND
Manetă
Şurub de fixare a manetei
Capac color la manetă
Inel de acoperire
Inel de protecţie a cartuşului
Cartuş
Corp exterior
Piesă de ajustare a capului de stropit
Furtun de duş
Garnitură de etanşare a capului de stropit
ozetă de duş cu furtun
egulator de jet complet
Inele de material plastic
Corp intern
Inele de etanşare
Soclu
Inel de etanşare
Set de montare
Tub de scurgere albastru
Tub de scurgere albastru
Tub de scurgere roşu
Limitator de debit de joasă presiune
Dispozitiv de reţinere
Teu
Garnitură de etanşare
Garnitură de etanşare
Greutatea
D te tehnice
Domeniu de plic re
•Acumulator de joasă presiune şi boiler
•Nu este potrivit pentru acumulator de presiune/încălzitor
electric cu circuit închis
Presiune de serviciu
•Min. 0,5 bar
•Max. 10,0 bar
Temper tur
•recomandat 60° C
•maxim 80° C
Simboluri
corect incorect recomandat
27
6
5
4
1
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
3
2
Instrucţiuni de mont re şi întreţinere
Pentru a putea utiliza bateriile de bucătărie BLANCO la cea mai
înaltă funcţionalitate şi confort, noi am rezumat pentru Dumneavoastră
cele mai importante informaţii despre produs.
RO
Aţi făcutolegereexcelentă!
Vă dorim utiliz replăcută.
Exemplu
ezervat dreptul de efectuare a modicărilor şi producere a erorilor
