HDC 7016(A)
16 DVB S2 Tuner / 2 ASI-IN / IP-IN to 16 DVB-C & IP out
Data sheet and Instruction Manual
V 1.2
Technical changes w/o further notice

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 1
Table of content:
TABLE OF CONTENT: ....................................................................................................................................... 1
KURZBESCHREIBUNG:.................................................................................................................................... 1
FEATURES: .......................................................................................................................................................... 2
TECHNISCHE DATEN:....................................................................................................................................... 3
BEGINNEN WIR MIT DEM WEB-INTERFACE:........................................................................................... 5
NETZWERK SETTINGS:................................................................................................................................... 5
SAFE & RESTORE, BACKUP & LOAD CONFIGS: ........................................................................................ 6
LOGFILES:............................................................................................................................................................ 8
FIRMWARE UPGRADE:.................................................................................................................................... 9
USERNAME/PASSWORD CHANGING: ......................................................................................................... 9
TUNER KONFIGURATION DVB S/S2: ........................................................................................................10
16X QAM-KANÄLE ERSTELLEN:.................................................................................................................19
SCRAMBLING: ..................................................................................................................................................30

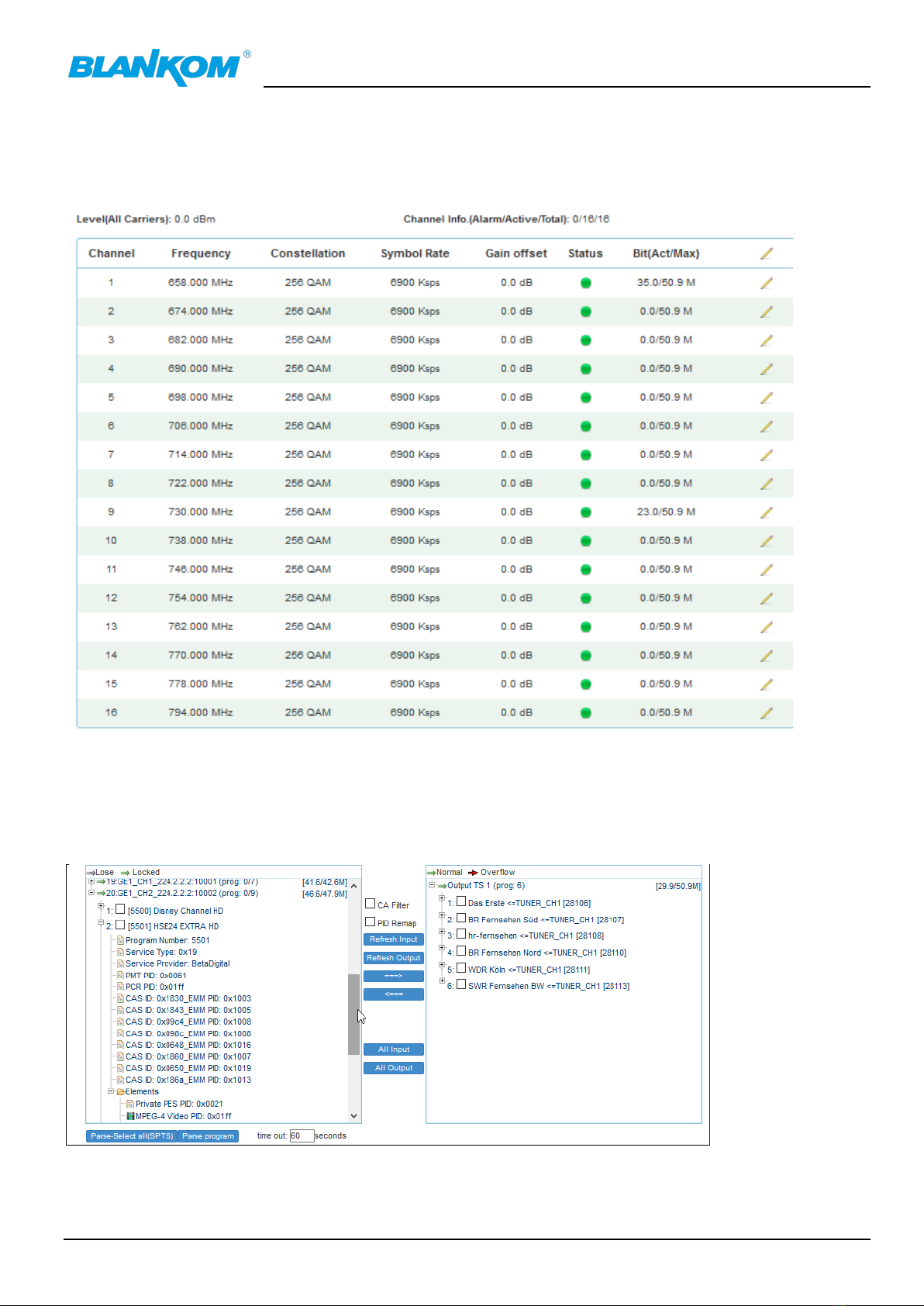

FINAL DVB-C QAM SETUP READY: ............................................................................................................31
IMPORTANT NOTES!......................................................................................................................................32
SAFETY INSTRUCTIONS................................................................................................................................35
SICHERHEITSHINWEISE...............................................................................................................................37
INSTALLATION GUIDE FOR F-CONNECTORS:.........................................................................................39
ZUR BEACHTUNG / IMPORTANT NOTES:.................................................................................................39
ANNEX Channel Plan B/G DVB-C years ago  CATV channel plan B/G:...................................................................40
Appendix DB ...................................................................................................................................................................... 41
CONTACT: ..........................................................................................................................................................43
ADDENDUM: SHORT - MANUAL AS A PROJECT DESCRIPTION IN GERMAN LANGUAGE: ........44
NUN ZUERST DIE EINGÄNGE KONFIGURIEREN....................................................................................44
NUN ZUR EINRICHTUNG DER AUSGANGSKANÄLE: .............................................................................59
NIT ERSTELLEN:..............................................................................................................................................62
EPG DATEN WEITERLEITEN: ......................................................................................................................64
DYNAMISCHE PMT EINSTELLEN: ..............................................................................................................68
EPG DURCHLEITEN:.......................................................................................................................................72
Kurzbeschreibung:
Der BLANKOM
HDC-7016 ist ein hochleistungsfähiger und kostengünstiger QAM-Modulator.
Er hat 16 DVB-S/S2 FTA (Free to Air unverschlüsselt) Tuner-Eingänge, 16 Gruppen Multiplexing,
mit 16 Gruppen CA-Scrambling-Fähigkeiten, 16 RF-Ausgangskanäle DVB-C QAM
modulieren und unterstützt maximal 512 IP-Stream-Eingänge über den Gigabit
Ethernet-Anschluss. Modulation auf 16 nicht benachbarte DVB-C QAM Träger (50MHz...960MHz)
Ausgabe über die RF-Ausgangsschnittstelle. Um die verschiedenen Anforderungen der Kunden zu erfüllen
Anforderungen der Kunden gerecht zu werden, ist dieses Gerät auch mit 2 ASI-Eingängen ausgestattet, über die
ausgewählte
Dienste zu den Ausgangskanälen gemischt (remultiplexed) werden können.
Der BLANKOM HDC-7016 zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 2
und sehr kosteneffektiv. Damit ist er sehr anpassungsfähig an neue Generationen von CATV
Kopfstellensystemen,z.B. in Hospitality-Umgebungen.
Features:
•16 Channel DVB-C (QAM) Headend System
•16 DVB-S/S2 tuner inputs for 16 FTA satellite transponders
•512 IPTV inputs (UDP, RTP)
•2 ASI inputs
•16 groups multiplexing +16 groups CA scrambling
•16 groups QAM modulating
•Excellent RF output performance index, MER ≥ 40 dB
•Accurate PCR adjusting; PSI/SI editing and inserting
•Web management, Updates via web
•DiSEqC 1.0 LNB control for up to 4 satellites
•Dual power supply (optional)

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 3
Technische Daten:
Function
16 channel DVB-C Headend with Satellite, IPTV and ASI input
INPUT
16 DVB-S/S2 FTA Tuner
512 IPTV channels over UDP and RTP protocol
2 ASI input, BNC interface
OUTPUT
16 DVB-C groups which can be multiplexed from any combination of input channels
Tuner section
16 DVB-S/S2 tuners with input frequency range: 950-2150 MHz
Symbol rate: 2-45 MSps (supports SCPC and MCPC)
Signal strength: -65…-25dBm
QPSK, 8PSK; supporting DiSEqC 1.0 LNB control for up to 8 satellites
Multiplexing
16 multiplexers, Maximum PID remapping: 128 per input channel
PID remapping (automatically or manually), Accurate PCR adjusting, Generate PSI/SI
table automatically
Scrambling
Max simulcrypt CA: 4
Scramble Standard: ETR289, ETSI 101 197, ETSI 103 197
Local/remote connection
Modulation
16 DVB-C (QAM) channels, Standard EN300 429/ITU-T J.83A/B
RF frequency 50~960 MHz, 1 kHz step
RF output level 87~107 dBµV, 0.1 dB step
Constellation 16/32/64/128/256QAM
MPTS / SPTS over UDP, 10/100/1000 Base-T
Ethernet interface (UDP unicast / multicast)
SYSTEM
Control
Remote management Web NMS（10M/100M）
GENERAL
Dimensions
482mm×300mm×44.5mm, 19” 1U, 3.7 kg
Power
AC 110V±10%,50/60Hz or AC 220V±10%, 50/60Hz, 25 W,
dual power supply optional
Temperature
0…45°C (operation), -20…80°C (storage)

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 4
Anmerkung:
Alle von uns veröffentlichten Betriebsanleitungen richten sich an den Antennen- und IT-Fachmann, der über
grundlegende Kenntnisse der Empfangs-, Netzwerk- und Anlagentechnik verfügt. Die Einhaltung aller relevanten
Vorschriften und Richtlinien für den Aufbau und Betrieb von solchen Anlagen obliegt dem Installateur und/oder dem
Betreiber. Insbesondere sind die in den jeweiligen Ländern geltenden Vorschriften und Richtlinien für die
Inbetriebnahme speziell für den Stromanschluss und alle mit den Produkten in Zusammenhang stehenden und
geltenden Normen und Gesetze einzuhalten.
Remark:
All operating instructions published by us are intended for the antenna and IT specialist who has basic knowledge of
reception, network and system technology. Compliance with all relevant regulations and guidelines for the installation
and operation of such systems is the responsibility of the installer and/or the operator. In particular, the regulations
and guidelines applicable in the respective countries for commissioning, especially for the power connection, and all
standards and laws related to the products must be complied with.
Annotation:
Tous les modes d'emploi que nous publions sont destinés aux professionnels de l'antenne et de l'informatique qui ont
des connaissances de base en matière de réception, de mise en réseau et de technologie des équipements. Le respect
de toutes les réglementations et directives pertinentes pour l'installation et l'exploitation de ces systèmes relève de la
responsabilité de l'installateur et/ou de l'exploitant. En particulier, il convient de respecter les réglementations et
directives applicables dans les pays respectifs pour la mise en service, notamment pour le raccordement électrique,
ainsi que toutes les normes et lois relatives aux produits.
Annotazione:
Tutte le istruzioni per l'uso da noi pubblicate sono destinate al professionista dell'antenna e dell'informatica che ha
una conoscenza di base della tecnologia di ricezione, di rete e delle apparecchiature. Il rispetto di tutti i regolamenti e
le linee guida pertinenti per l'installazione e il funzionamento di tali sistemi è responsabilità dell'installatore e/o
dell'operatore. In particolare, devono essere rispettati i regolamenti e le linee guida applicabili nei rispettivi paesi per
la messa in funzione, soprattutto per il collegamento alla rete elettrica e tutte le norme e le leggi relative ai prodotti.
Anotación:
Todas las instrucciones de uso publicadas por nosotros se dirigen al profesional de la antena y de la informática que
tiene conocimientos básicos de recepción, de redes y de tecnología de equipos. El cumplimiento de todos los
reglamentos y directrices pertinentes para la instalación y el funcionamiento de dichos sistemas es responsabilidad
del instalador y/o del operador. En particular, deben cumplirse los reglamentos y directrices aplicables en los
respectivos países para la puesta en marcha, especialmente para la conexión de la energía y todas las normas y leyes
relacionadas con los productos.
Anotação:
Todas as instruções de operação publicadas por nós são destinadas ao profissional de antena e TI que possui
conhecimentos básicos de recepção, rede e tecnologia de equipamentos. O cumprimento de todos os regulamentos e
diretrizes relevantes para a instalação e operação de tais sistemas é de responsabilidade do instalador e/ou do
operador. Em particular, os regulamentos e diretrizes aplicáveis nos respectivos países para comissionamento,
especialmente para a conexão de energia e todas as normas e leis relacionadas aos produtos devem ser obedecidas.

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 5
Beginnen wir mit dem Web-Interface:
Der Benutzer kann die Konfiguration des Geräts mit einem beliebigen Computer steuern und einstellen, indem er
sich über den 100BaseT-NMS-Port mit dem Webserver verbindet. Der Benutzer sollte sicherstellen, dass sich die IP-
Adresse des Computers von der IP-Adresse des anderen Geräts unterscheidet, da es sonst zu einem IP-Konflikt
kommen kann.
Die Standard-Login-Daten auf 192.168.0.136 (werkseitige Standardadresse) sind admin/admin:
Note: Wir empfehlen den neuesten Browser Firefox Mozilla zu verwenden.
Netzwerk settings:

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 6
Wir gehen davon aus, dass der Benutzer mit den IP-Einstellungen vertraut ist und bereits sein eigenes System kennt,
an das er das Gerät anschließen kann. Wenn Sie die Funktion Output Streaming verwenden: Wir empfehlen die
Verwendung von 2 separaten Switches! Mindestens einen 100BaseT für den Management NMS RJ45 Port und einen
zweiten mit Gigabit Ethernet 10/100/1000BaseT mit mindestens Layer 2+ mit IGMP V2 Features. Andernfalls
könnten Sie Ihr IP-Streaming-Netzwerk mit unnötigen Daten überfluten, was zu einer Überlastung der
angeschlossenen IPTV-STBs führen könnte, da diese fast nur 100BaseT-Kapazitäten haben (nie werden 1GbE-Ports
verwendet), aber zu viele Eingänge in eine STB können zu Nebeneffekten führen. Wenn Sie einen Switch auswählen
müssen, empfehlen wir HP Procurve 2530 24G oder 48G, die kostengünstig und einfach zu konfigurieren sind,
Trunking und IGMP V2 unterstützen. Wenn der Switch Routing-Funktionen benötigt, könnte der größere Bruder
dieser Serie die richtige Wahl sein.
Um zu verhindern, dass DATA- und NMS-Port versehentlich in dasselbe Subnetz geschaltet werden, lässt die
Datenport-Einstellung dies standardmäßig nicht zu. Normalerweise benötigt der DATA GbE Port eine IP Adresse -
sonst können der Switch oder die Empfänger (z.B. IPTV STB's) die Quelle der Streams nicht lokalisieren.
APPLY and better to
Safe & restore, Backup & load configs:
Wir empfehlen dringend, die Konfiguration zu sichern, um sie jederzeit wiederherstellen zu können, falls das
Gerät versehentlich ohne Strom war oder eine andere Unterbrechung auftrat.
Diese Methode ist nur vorübergehend, daher empfehlen wir, stattdessen die Funktion Sichern und Laden zu
verwenden:

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 7

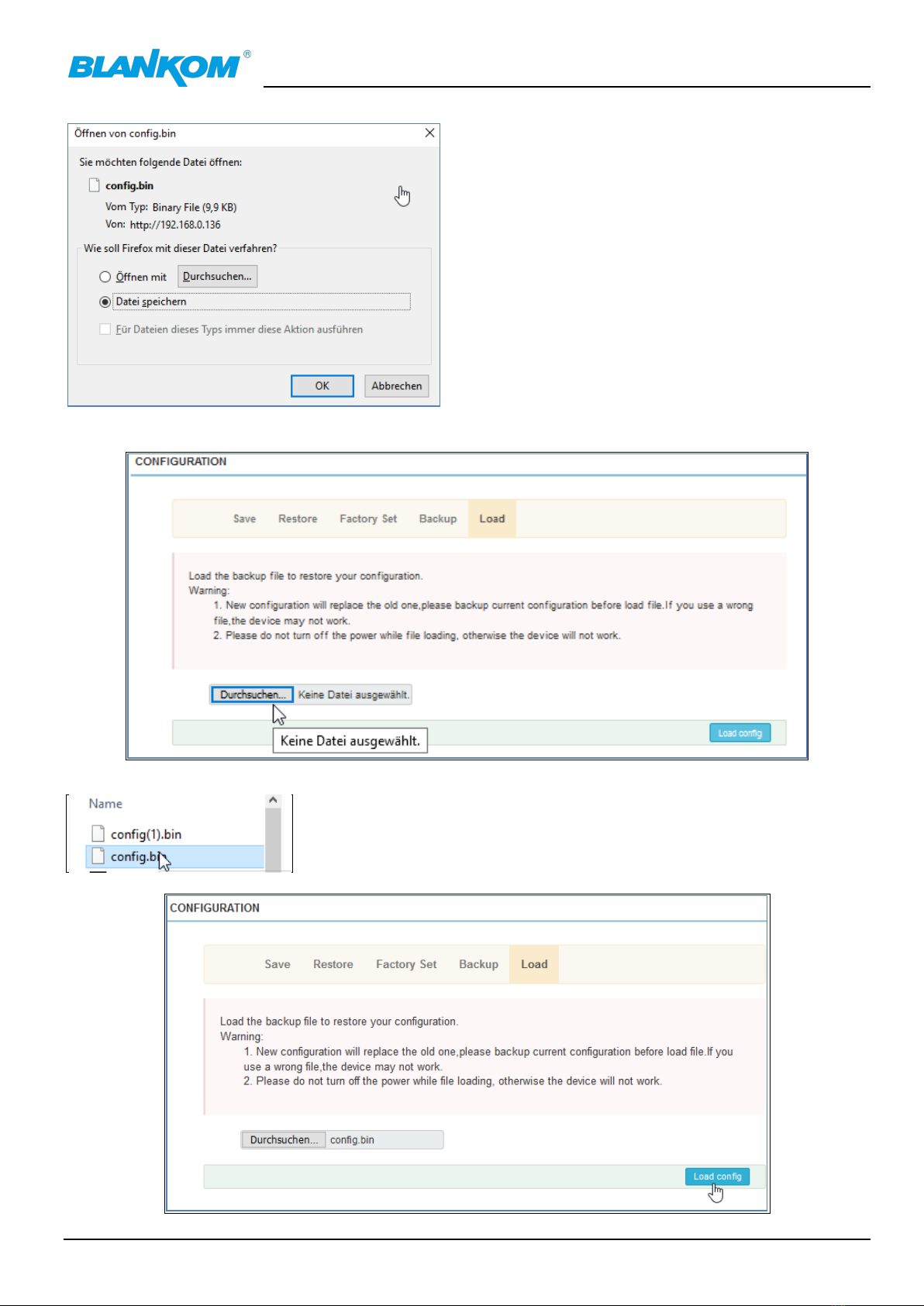

Safe/Store das config.bin file auf dem lokalen PC.
Restoring config:
Datei aussuchen und start upload:
dann LOAD config

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 8
confirm it please…
Bemerkung: Zeit- und Datumseinstellungen wie in unseren anderen Geräten sind derzeit nicht implementiert.
Das Gerät bezieht diese Informationen derzeit aus den Einstellungen Ihres eingeloggten Browsers/PCs. Oder von
1 oder mehreren NTP-Zeitservern aus dem lokalen Netz oder Internet – falls verbunden.
Logfiles:
Kernel Log und System Log können überprüft und exportiert werden - für Serviceprobleme - nur für den Fall.

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 9

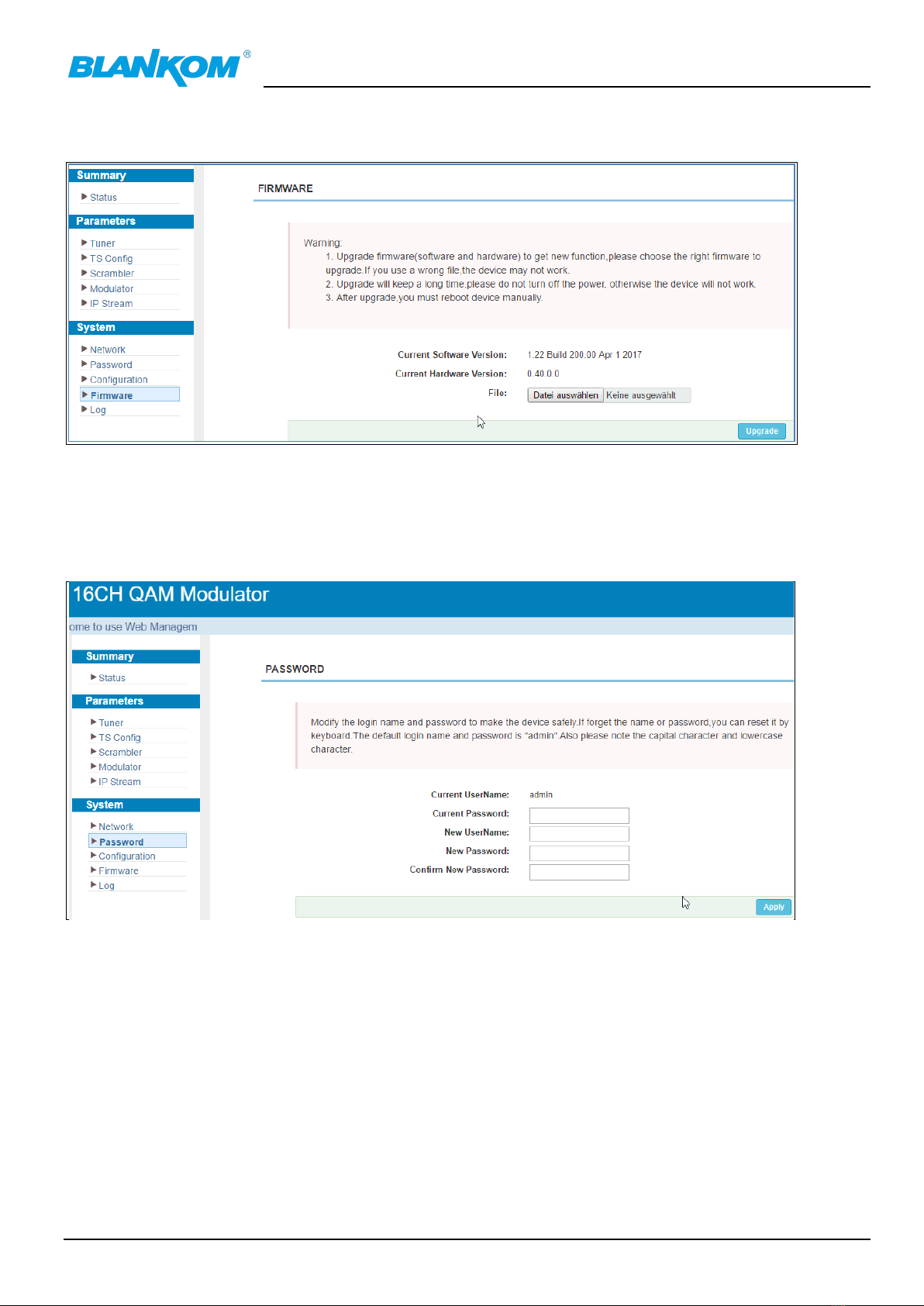

Firmware upgrade:
Selbsterklärend…
Username/Password changing:
Der Standard-Benutzername / PW kann nach Ihren Bedürfnissen geändert werden. Bitte stellen Sie sicher, dass Sie
ihn nicht verlieren, sonst muss ein kompletter Werksreset (RESET-Taste auf der Vorderseite) durchgeführt werden.
Und die Konfiguration würde verloren gehen -> Backup...

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 10

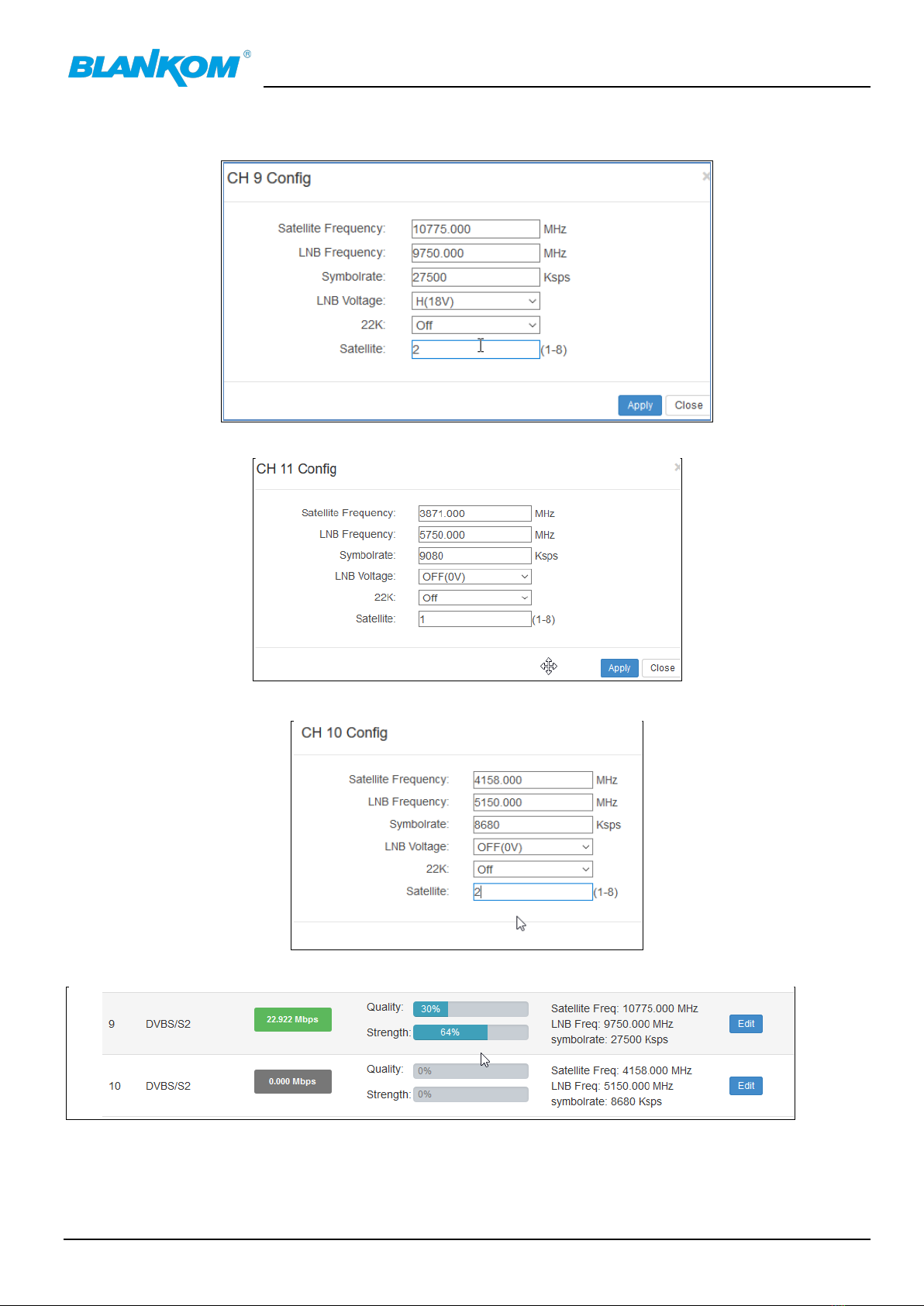

Tuner Konfiguration DVB S/S2:
Wir beginnen diese Konfiguration mit einem Beispiel, indem wir Eingänge kombinieren und sogar einige Ausgänge
zu den nächsten Eingängen durchschleifen. Wir empfehlen, diese Methode nicht zu verwenden, da die zusätzliche
Dämpfung der LOOP-OUT Ports zu einem zu schwachen Signal-Eingang zum nächsten RF-IN führen kann, wie hier
gezeigt. Wir werden hier 2 Satelliten als Beispiel einrichten: ASTRA 19° OST (SAT Pos. 1) und Hotbird 13° OST (SAT
Pos.2). Eingang: Der erste RF IN ist direkt mit dem Multiswitch verbunden, der zweite wird vom ersten
durchgeschleift und so weiter bis zum Port 8:
Aber das ist viel zu viel Dämpfung von der Schleife zum nächsten RF IN:
Wenn Sie den 6. Eingang einrichten, schaltet sich der 5. aus und wieder ein, weil er das Signal verliert.
Und wenn Sie sie auch im Loop-verbundenen Modus verwenden wollen, sollte nur einer der Eingänge den
Multischalter mit 13VDC (vertikal) oder 18VDC (horizontal) versorgen und das 22KHz (High Band) Signal sollte nur
von einem Port gesendet werden, wenn Sie einen Splitter für mehrere zu kombinierende Ports verwenden.
Andernfalls, wenn jeder RF-IN Port eine direkte Verbindung zu einer SAT-Matrix oder einem Multiswitch hat, muss
jeder Parameter für jeden einzelnen Port entsprechend eingestellt werden.

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 11
Anschluss der Ports 9-16 mit einem externen aktiven SAT-Splitter 1 bis 8 an den Multiswitch. Nun überprüfen wir
Sat-Pos. 2 = Hotbird 13° Ost durch DiSEqC:
Vergewissern Sie sich vorher, dass alle 13/18V-Einstellungen von Tuner 9-16 am Splitter ausgeschaltet sind:
und DiSEqC ist gesetzt auf denselben Satelliten:
e Voila:

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 12
Nun ist es besser, die ersten 8 Eingänge zu tauschen und einen aktiven 1:8-Splitter mit DC-Pass zu verwenden (der
vom H/V-Gleichstrom des Koaxialkabels gespeist wird):
und 9-10 halten, wie es bei Hotbird war:
Die Signalqualität von 1...8 ist jetzt viel besser.

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 13
Nachdem wir nun 16 SAT-Eingänge eingerichtet haben, habe ich zusätzlich die 2x ASI-Ports von einer externen
Quelle an das Gerät angeschlossen:
Wichtig: Nun parse n wir die inputs um jeden TS und die Sender einzulesen:
Wenn das Parsing nicht ausreichend
war, erhöhen Sie vielleicht den Timeout-Wert für den Demultiplexer auf 100s oder mehr... je nachdem, wie viele
Informationen erkannt werden können, aber 60 Sekunden sind normalerweise OK.

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 14

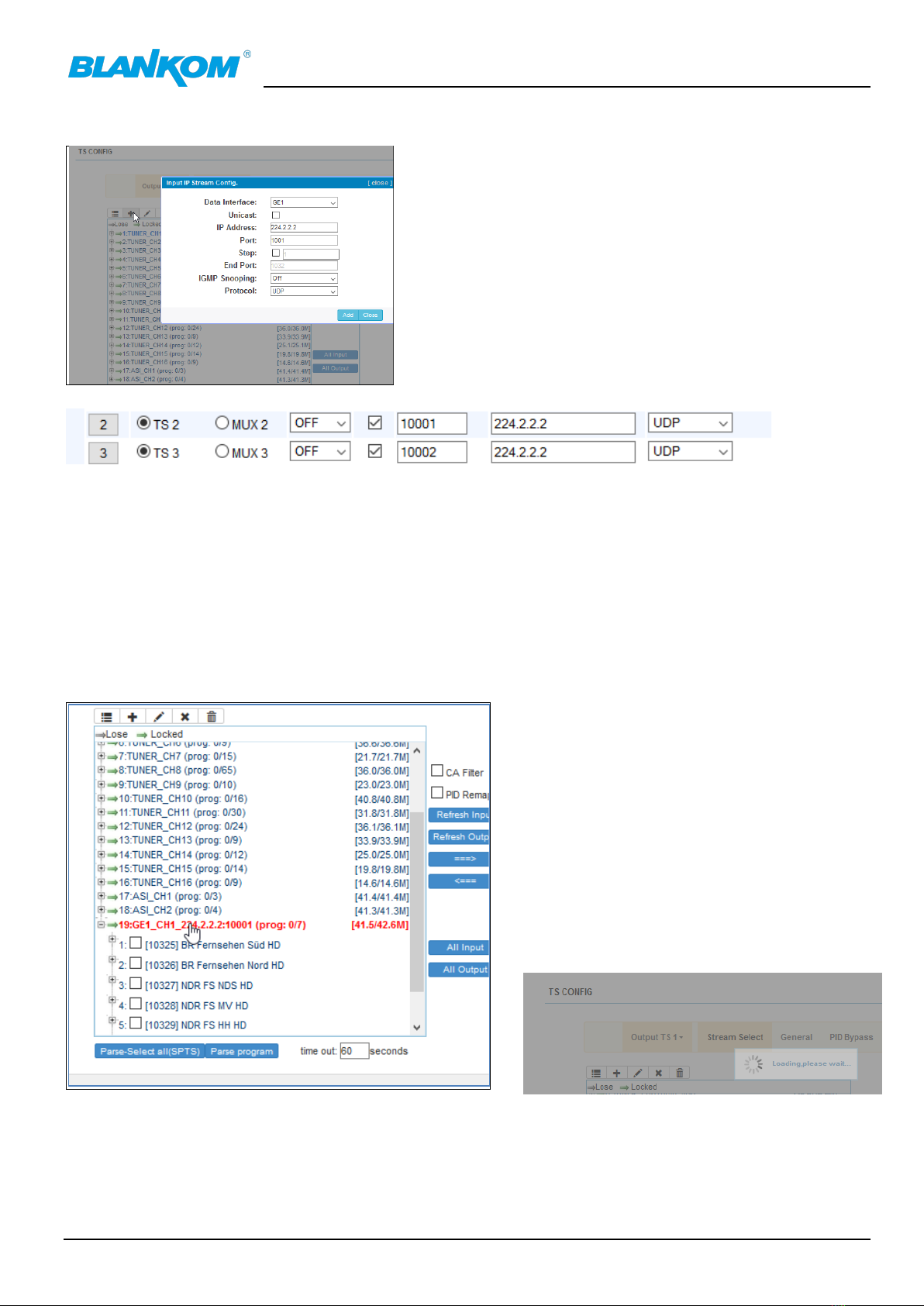

Mit der Taste "+" können Sie Kanäle vom Gigabit-Eingang hinzufügen:
wir haben nun TS2/3 von der externen Quelle source in:
Wenn Sie sie also jetzt importieren, stellen Sie bitte IGMP auf V2 oder V3 ein (je nachdem, welchen GbE-Switch Sie
verwenden, macht das sehr viel Sinn). Wir empfehlen den HP 2530 24G oder 48G - ausreichend, einfach zu
bedienen und nicht so teuer wie Cisco. Geben Sie sich nicht mit IGMP Snooping in sehr billigen Layer 2 Switches
zufrieden. Sie brauchen vollen IGMP-Support V2/3 als mindestens Layer 2+ Switches, besser Layer 3.
Ansonsten leiten Sie die Streams an alle Ports weiter, auch wenn diese sie nicht wollen. Stellen Sie sich vor: bei 2
MPTS-Streams mit je ca. 50 Mb/s = 100 Mb/s insgesamt wird jedes angeschlossene Gerät mit "nur" Fast-Ethernet
100 BaseT - wie z.B. Management-Ports - mit unerwünschten Daten überflutet und vielleicht nicht mehr erreichbar
sein.
Programm parsen und los geht's:
next Stream:

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 15
Remarkable.
Nun müssen wir Output-Transportströme auswählen und erstellen:
Alle vom Input links Input 1 zum Ausgang TS1 rechts schieben:

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 16
isn't that simple?

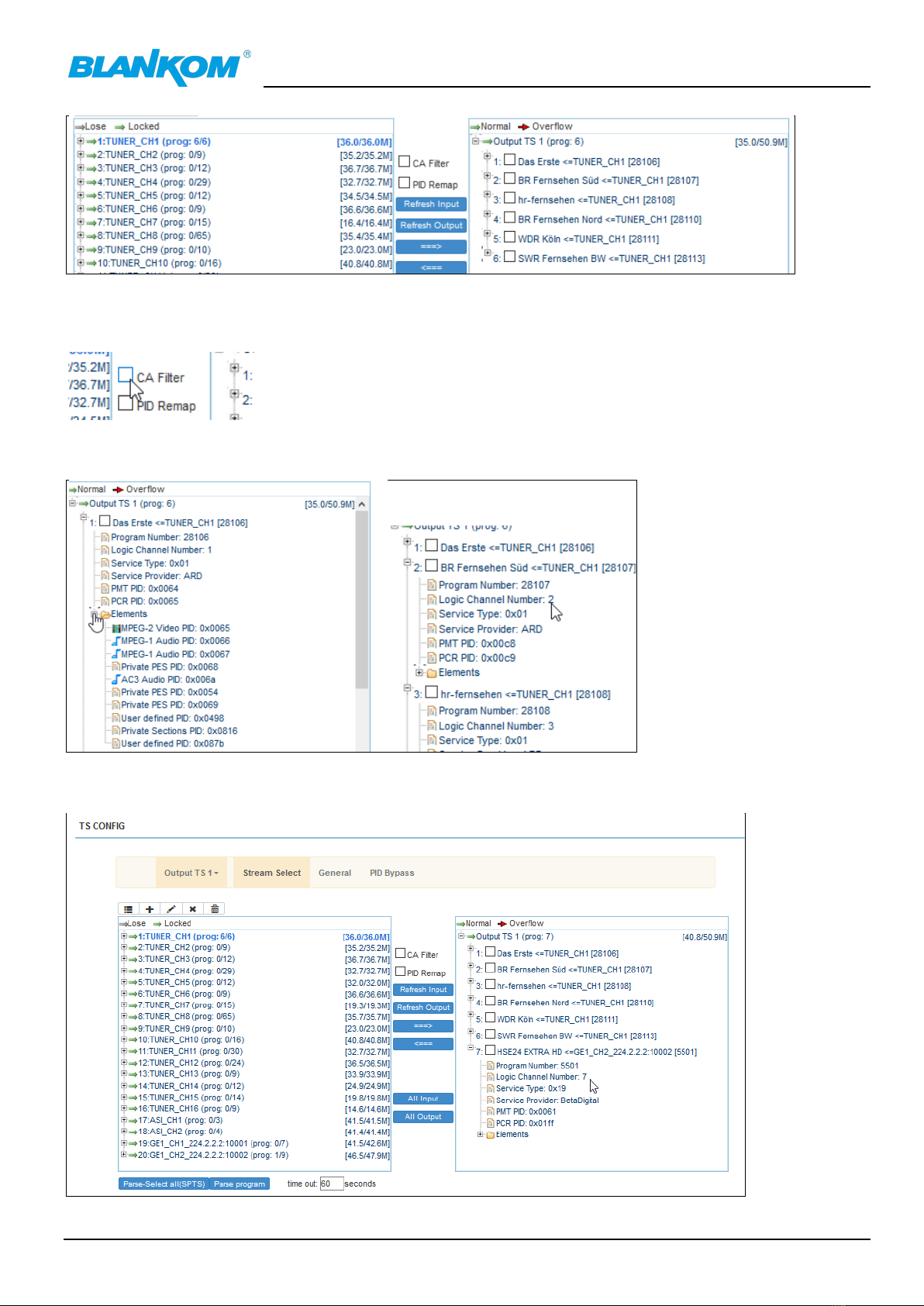

Nur einige Hinweise: Wenn der Inhalt nicht verschlüsselt ist und kein CI-Flag im TS gesetzt ist, kann man den CA-
Filter überspringen:
und PID-Remapping ist oft nicht notwendig. Vielleicht nur, um Kollisionen in einem
Multiplex aus verschiedenen Quellen zu vermeiden... aber dazu später...
get more info's:
Der PSI-SI-Multiplexer weist der
NIT bereits LCNs zu, was für Ihr TV/STB eine logische Kanalnummerierung bedeutet, wenn es LCNs unterstützt.
Diese sollten in einem späteren Schritt manuell neu als Kanalsortierung nummeriert werden.

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 17
Vergleichen wir:
Ändern Sie einzelne TS-Ausgangswerte, indem Sie mit der rechten Maustaste auf den Dienst klicken, um ein Popup
zu öffnen:
Ein weiterer Hinweis: Wir haben noch etwas Platz in diesem Stream:
weil ich vorher den Ausgangs QAM-Kanal auf 256QAM /
6900 SR eingestellt habe, ... überprüfen wir dies auch für die anderen, um die QAM Datenraten nicht zu
unterschätzen - denn DVB-S2 Transponder könnten mehr übertragen als ein QAM Kanal übertragen kann:

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 18
Es wird empfohlen, zunächst allgemeine Einstellungen für alle vorzunehmen.
wir bleiben bei DVB-C Annex A/C und verwenden nicht J83B
(ITU) Annex B, der in den USA und Korea verwendet wird...
Testen wir die Lücke: geändert, um alle von 666MHz starten und verwendet die erste auf die Verringerung - 8MHz,
so werden wir eine GAP in der Bandbreite bekommen:
Resultat:
Auch dies ist möglich: Ein 8MHZ am Ende des 15. Kanals eingestellt.

16x DVB S2 Tuner to 16x DVB-C & IP Gateway User’s Manual
Author: Ralf Riedel
November 28, 2023
Filename: HDC-7016-SchnellstartlV1.2-RR.docx
Page 19
Jetzt können wir also
16x QAM-Kanäle erstellen:
Fast mit Free-to-Air-TV- und -Radio-Diensten:
Wie Sie sehen können, beträgt die fast maximale Datenrate in einem QAM-DVB-C Annex A/C Kanal: 50,9 Mb/s.
Da die TV-Dienste in der Regel keine konstanten Bitraten verwenden (siehe Sport, sie erhöhen die Bitraten pro
Dienst)... Wir müssen mit einem durchschnittlichen Overhead von 10-15% rechnen: 50,9 - 15% = 43 Mb/s und wir
wären sicher.
Zurück zum TS CONFIG-Menü:
