Blaupunkt BQX 300 User manual

D
Produktbeschreibung
4- / 3- / 2- Kanal- Class A/B- Amplifier mit Schaltnetzteil und integrierter
Subwooferfrequenzweiche.
Einsatz -und Schaltmöglichkeiten:
Full Range Max. Power 4 x 75 W, gebrückt 2 x 150 W
Low Pass 2x150WSubwoofer-Ausstiegsfrequenz80oder120Hz,
schaltbar
Flankensteilheit 18 dB pro Oktave
High Pass 4 x 75 W Einstiegs - Frequenz 120 Hz, fest
Flankensteilheit 12 dB pro Oktave
High Pass 2 x 75 W
+ Low Pass1 x 150 W
Low Boost + 6 dB schaltbar,Mittenfrequenz 45 Hz
Einbauanleitung
Der Amplifier BQX 300 eignet sich zum Anschluß an Autoradios mit
„PREAMP OUTPUT“, nach DIN 45 326 oder Cinch Anschluß.
Zur Bildung von Amplifierketten und/oder Subwoofing können mehrere
Amplifier über AUX Out zusammengeschaltet werden.
Equalizer - Amplifier - Booster
Amplifier
BQX 300
3 D92 653 025 (05/92)
Sicherheitshinweise
Einbau- und Anschlußvorschriften
Für die Dauer des Anschlusses und der Gerätemontage ist der
Minuspol der Batterie abzuklemmen.
DerBQX300(Maße:305x75x175mm)wirdaneinemgeeigneten
Montageort z. B. an der Spritzwand, unter der Instrumententafel,
unter den Sitzen oder im Kofferraum montiert. Bei der Wahl der
Montageorte auf ausreichende Wärmeableitung achten. Vor dem
Bohren der Befestigungslöcher sicherstellen, daß keine verlegten
Kabel oder Fahrzeugteile beschädigt werden, Fig. 1.
Beiliegendes Pluskabel zur Batterie legen und anschließen. An
scharfkantigenLöchernentsprechendeKabeldurchführungenver-
wenden.
Beiliegendes Minuskabel an einen störfreien Massepunkt
(Karosserieschraube,Karosserieblech)sicheranschrauben(nicht
am Minuspol der Batterie). Kontaktfläche des Massepunktes me-
tallisch blank kratzen und mit Graphitfett einfetten.
Alle Kabel sind zur Störsicherheit in genügendem Abstand von
Kabelbäumen zu verlegen.
Nur Lautsprecher mit 4 Ohm Impendanz verwenden. Mindest-
belastbarkeit (Musikleistung) beachten.
Lautsprecheranschlußkabel von 0,75 mm bis 4 mm verwenden.
Lautsprecher nicht an Masse schließen, nur die bezeichneten
Klemmen verwenden.
Anschluß 1 x BQX 300
Full Range 4 x 75 W Fig. 2
2 x 150 W Fig. 3
Anschluß 1 x BQX 300
High Pass 2 x 75 W + Low Pass 1 x 150 W Fig. 4
Anschluß 2 x BQX 300
High Pass 4 x 75 W, Low Pass 1 x 150 W Fig. 5
Die Stellung der Schalter „Crossover“, und „Low Boost“ hängt von den
verwendeten Lautsprechern, der Innenraumakustik des Fahrzeuges
und den individuellen Hörgewohnheiten ab.
Frequenzen entnehmen Sie der Produktbeschreibung und den techni-
schen Daten.
Autoradios mit Cinch Anschluß Fig. 6
Beim Anschluß über die Cinch Buchsen muß die Schaltleitung ange-
schlossen werden.
GAIN ADJ
Beim Anschluß von Blaupunkt-Autoradios ist der Regler auf 2 V einzu-
stellen.
Der Einstellbereich des Gain Adjustreglers reicht von 0,3 V bis 2 V.
Jeder Teilstrich entspricht ungefähr 0,33 V. Bei Anschluß eines Autora-
diosandererHerstellerüberPreamp-InputistdieEingangsempfindlichkeit
entsprechend den Herstellerangaben anzupassen.

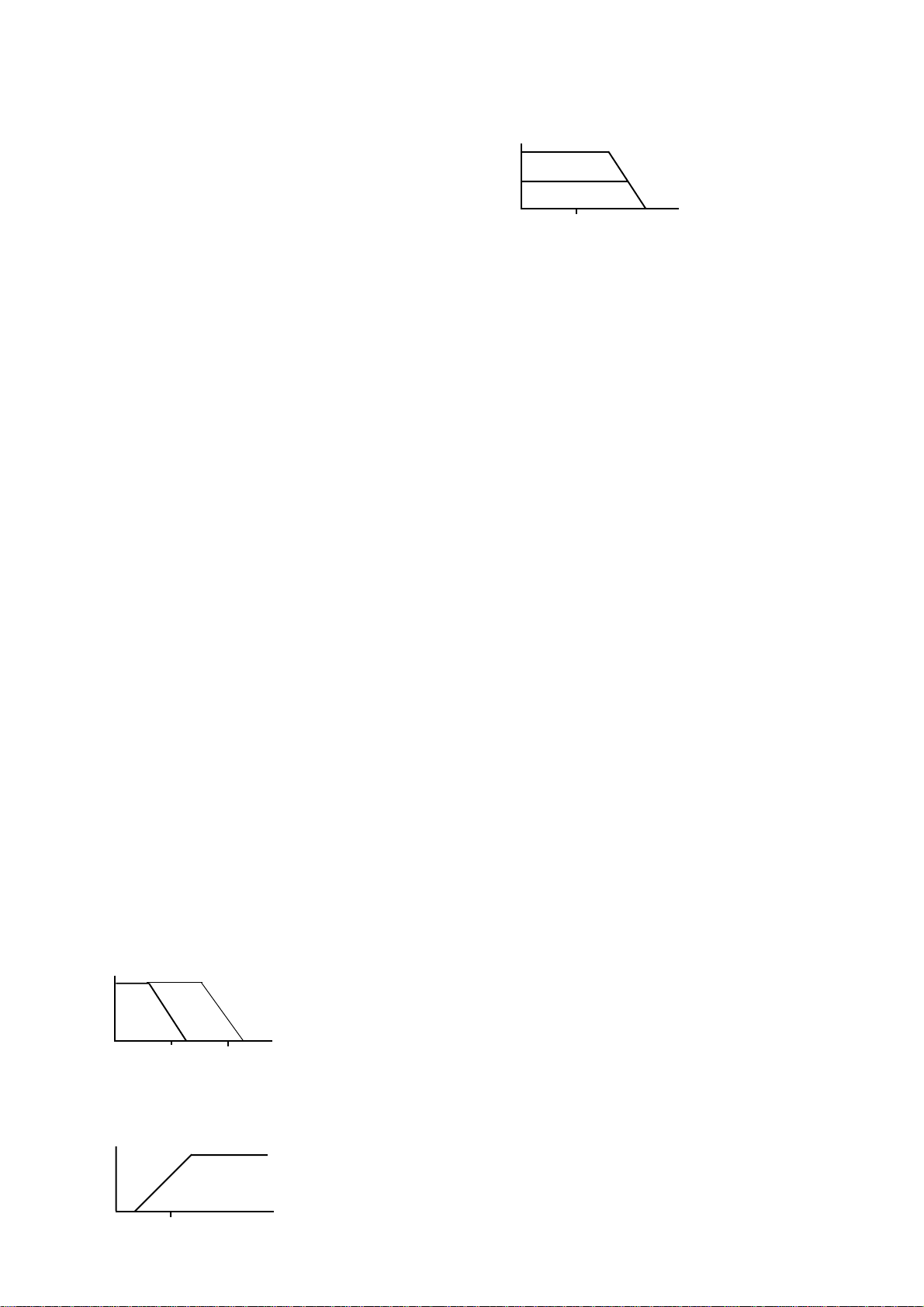

80 120 f/Hz
dB
0
-10
-20
-30
120 f/Hz
dB
0
-10
-20
-30
on
off
f/Hz
45
dB
+6
0
Einbauanleitung D
Fitting instructions US
Instructions de montage F
Instrucciones de montaje E
Istruzioni di montaggio I
Monteringsanvisning S
Inbouwinstrukties NL
Instruções de montagem P

Technische Daten
Max. Power: 4 x 75 W, gebrückt 2 x 150 W
oder 2 x 75 W + 1 x 150 W
Sinus bei 0,01% Klirr (20-20 000 Hz) : 4x 50 W, gebrückt 2 x 100 W
oder 2 x 50 W + 1 x 100 W
S/R - Abstand: > 100 dB
Frequenzbereich: 10 - 80 000 Hz ( -3 dB )
Übersprechdämpfung: >= 60 dB
Bordnetz - Störunterdrückung: typ.70 dB
Schutzschaltung gegen Kurzschluß und Übertemperatur
Eingänge: DIN (8 pol.) und Chinch
Ausgänge: 5 Lautsprecher 4 Ohm und
Aux - Out ( 8 pol. DIN ) zur
Bildung von Amplifierketten
US
Product description
Switchable 4- /3- /2- channel power pack amplifier (class A/B) with
integrated crossover.
Range of application and switching possibilities
Full Range Max. power 4 x 75 watts, bridged 2 x 150 watts
Low Pass 2 x 150 watts Subwoofer cutoff frequency 80 or 120Hz,
switchable.
Slope 18 dB per octave
High Pass 4 x 75 watts Initial incoming frequency 120 Hz fixed
Slope 12 dB per octave
High Pass 2 x 75 watts
+ Low Pass 1 x 150 watts
Low Boost +6 dB switchable, center frequency 45 Hz
Fitting instructions
The amplifier BQX 300 can be connected to car radios with PREAMP
OUTPUT in accordance with DIN 45 326 or with RCA socket.
To form amplifier chains and/or subwoofing, several amplifiers can be
connected via Aux Out.
80 120 f/Hz
dB
0
-10
-20
-30
120 f/Hz
dB
0
-10
-20
-30
on
off
f/Hz
45
dB
+6
0
Notes on Safety
Installation and connection instructions
The negative terminal of the battery must be disconnected during
installation.
SelectasuitablemountingplaceinthecarfortheBQX300(dimensions:
305x75x175mm),e.g.atthesplashboard,belowthedashboard,below
theseatsorintheboot.Makesuretheselectedmountingplaceprovides
for sufficient heat dissipation. Prior to drilling the mounting holes, make
sure that no cables and parts of the vehicle will be damaged. Fig. 1
Routetheenclosedpositivecabletothebatteryandconnectit.Usecable
ducts at sharp-edged holes.
Screw the enclosed negative cable to an interference-free ground spot
(chassisscrew orplate).Donotconnectittothenegativeterminal ofthe
battery. The contact area of the ground source must be blank and
lubricated with graphite grease.
Leave ample clearance between loudspeaker cables and other cables
harnesses to ensure interference-free operation.
Use only louspeakers having an impedance of 4 ohms. Observe the
minimum nominal capacity of the selected loudspeakers.
Useloudspeakercables ofbetween0,75mm and4mm.Do notconnect
the loudspeakers to ground, use only the marked terminals.
Connection with 1 x BQX 300
Full range 4 x 75 watts Fig. 2
2 x 150 watts Fig. 3
Connection with 1 x BQX 300
High Pass 2 x 75 watts + Low Pass 1 x 150 watts Fig. 4
Connection with 2 x BQX 300
High Pass 4 x 75 watts, Low Pass 1 x 150 watts Fig. 5
ThesettingoftheswitchesCROSSOVERandLOWBOOSTdependson
the type of loudspeaker used, the accoustic properties of the car interior
and on personal preferences.
Car radios with RCA socket Fig. 6
WhenconnectingviaCinchsockets,theswitchinglinemustbeconnected.
GAIN ADJ
When connecting Blaupunkt car radios adjust the control button to 2 V.
The Gain Adjust control button can be adjusted in the range of 0.3 V to
2 V. Each mark corresponds to 0.33 V approx. When connecting a car
radio of another manufacturer via AUX-Input, adjust the input sensitivity
according to the details of the manufacturer.
Technical data
Max. Power : 4 x 75 watts, bridged 2 x 150 watts
or 2 x 75 watts + 1 x 150 watts
RMS power at 0,01 %
distortion (20-20 000 Hz) : 4 x 50 watts bridged 2 x 100 watts
or 2 x 50 watts + 1 x 100 watts
Signal- to-noise ratio: >100 dB
Frequency response : 10 - 80 000 Hz (- 3 dB)
Common - mode rejection : > = 60 dB
Noise suppression of on- board
power supply : 70 dB typ.
Circuit breakers for short- circuit and overtemerature protection
Inputs : DIN (8- pin) plus RCA
Outputs : 5 loudspakers 4 ohms as well as
Aux- Out (8- pin DIN) for building up
amplifier chains

F
Déscription du produit
Amplificateur4-/3-/2-canaux - technique A/B -avecuneunitédehaute
performance commutable et crossover (séparateur des fréquences)
intégre´.
Gamme d’application et facilités de commutation:
Full Range puissance max. 4 x 75 W, 2 x 150 W ponté,
Low Pass 2x150W fréquencedesortiedusub-woofer80ou120Hz,
commutable
pente du signal 18 dB/octave
High Pass 4 x 75 W fréquence d’entrée, fixé
pente du signal 12 dB/octave
High Pass 2 x 75 W
+ Low Pass 1 x 150 W
Low Boost + 6 dB, commutable, fréquence centrale 45 Hz
Notice d’installation
L’amplificateurBQX300peutêtreraccordéauxautoradiosavec”PREAMP
OUTPUT“ selon DIN 45 326 ou avec une douille cinch.
Pour former des chaînes d’amplificateur et/ou Subwoofing plusieurs
amplificateurs peuvent être raccordé via Aux Out.
Indication sur la sécurité
d’emploi
Instruction concernant le montage et les connexions
Nécessaire de débrancher le pôle négatif de la batterie pendant le
montage du poste et le raccordement.
Le BQX 300 (diomensions: 305 x 75 x 175 mm) se monté à un endroit
précis, sur le tablier d’auvant par exemple, ou sous le tableau de bord,
sous les sièges ou encore dans le coffre. Veillez à ce que la dissipation
de chaleur du lieu de montage que vous aurez choisi soit suffisante.
Avant de percer les trous de montage, s’assurer qu’aucun câble ni
aucune partie du véhicule ne pourront être endommagés, Fig. 1.
Poser le câble positif inclus à la batterie et raccorder. Utiliser des tubes
de câbles aux trous à bords vifs.
Visser surement le câble négatif inclus à point à la masse sans
perturbations(visoutôlepourcarrosserieautomobile)(neraccorderpas
aupôlenégatifdelabatterie).Raclercomplètementlasurfacedecontact
au point relié à la masse (on doit voir apparaître le métal), et la graisser
au graphite.
Tous les câbles sont à relier à un fusible qui être suffisamment éloigné
du faisceau de câbles.
N’utilisez que des H-P ayant une impédance de 4 ohms. Observer la
capacité de charge minimum (puissance efficace musicale).
Le câble relié à douille du haut-parkeur doit avoir une section allant de
0,75mm2.Nepasconnecterlehaut-parleuràlamasse,utiliserseulement
les bornes indiquées.
Raccordement avec 1 x BQX 300
Full Range 4 x 75 W fig. 2
2 x 150 W fig. 3
Raccordement avec 1 x BQX 300
High Pass 2 x 75 W + Low Pass 1 x 150 W fig. 4
Raccordement avec 2 x BQX 300
High Pass 4 x 75 W, Low Pass 1 x 150 W fig. 5
La position des commutateurs ”Crossover“ et ”Low Boost“ dépend des
H-Putilisés,del’acoustiquedansl’intérieurduvéhiculeetdespre´ferences
personnels.
Autoradios avec douille cinch fig. 6
En raccordant par les douilles cinch, il faut raccorder la ligne de
commutation.
GAIN ADJ
En raccordement des autoradios de Blaupunkt, régler la touche de
réglage à 2 V.
La touche de réglage GAIN peut être réglé dans une gamme de 0,3 V à
2 V. Chaque trait de graduation correspont 0,33 V env.
En raccordant un autoradio d’un autre fabricant via AUX-Input, adapter
la sensitivité d’entrée selon les informations du fabricant.
Caractéristiques techniques
Puissance max: 4 x 75 W, 2 x 150 W ponté
ou 2 x 75 W + 1 x 150
Sinus avec taux de dist. de
0,01% (20-20 000 Hz) : 4 x 50 W, 2 x 100 W ponté
ou 2 x 50 W + 1 x 100 W
Rapport signal/bruit: > 100 dB
Bande passante: 10 - 80 000 Hz ( -3 dB )
Réjection en mode commun: >= 60 dB
Elimination du bruits parasites
du réseau d’alimentation: typ.70 dB
Circuit protecteur contre le cour-circuit et l’élévation de température
Entrées: DIN (à 8 bornes) et Chinch
Sorties: 5 H-P 4 Ohm et
Aux-Out (à 8 bornes) pour raccorder
plusieurs amplificateurs
E
Descripción del producto
Amplificadorde4-/3-/2- canales-claseA/B-conunidaddealimentación
conmutable y crossover (separador de frecuencias) integrado.
Posibilidades de aplicación y conmutación:
Full Range Potencia máxima 4 x 75 vatios, conexión en puente
2 x 150 vatios
Low Pass 2 x 150 vatios frecuencia de salida de subwoofer de 80 o
120 Hz,
Crossoverconmutable
Pendiente de flanco de 18 dB por octava
80 120 f/Hz
dB
0
-10
-20
-30
120 f/Hz
dB
0
-10
-20
-30
on
off
f/Hz
45
dB
+6
0
80 120 f/Hz
dB
0
-10
-20
-30

High Pass 75 vatios frecuencia de entrada de 120 Hz, fija
Pendiente de flanco de 12 dB por octava
High Pass 2 x 75 vatios
+ Low Pass 1 x 150 vatios
Low Boost + 6 dB conmutable, frecuencia media 45 Hz
Noticia de montaje
El amplificador BQX 300 puede conectarse a autoradios con PREAMP
OUTPUT seguoen DIN 45 326 o con toma cinch.
Paraformarcadenasdeamplificadores,y/oparasubwoofing,esposible
conectar varios amplificadores via Aux Out.
Indicaciones para la
seguridad
Instrucciones de montaje y de conexión
Durante el montaje y la conexión desembornar el polo negativo de la
batera.
Instalar el BQX 300 (dimensiones: 305 x 75 x 175 mm) en un lugar de
montaje adecuado, p. ej. en el salpicadero, debajo del tablero de
instrumentos, debajo de los asientos o en el guardamaletas. Asegurar
una dispación suficiente del calor al seleccionar el lugar de montaje.
Antes de taladrar los agujeros de montaje asegurarse de que cables o
partes del vehculo no pueden ser estropeados.
Colocar el cable positivo adjunto a la bateria y conectarlo. Utilizar
pasadores en huecos de cante vivo.
Tornillarelcable negativo aunpuntodemasa sin interferencias(tornillo
o placa de la carrosera). No conectarlo al polo negativo de la bateria.
Rascar la superficie de conacto del punto conectado a masa hasta que
sea de brillo metaoelico y engrasar con grasa grafitada.
Para assegurar la protección antiparasitara, colocar los cables con
distancia suficiente al mazo de cables.
Utilizarsolamentealtavocesconunaimpendanciade4ohmios.Observar
la capacidad de carga mnima (potencia musical).
Utilizar un cable de 0,75 mm hastra 4 mm para conectar el altavoz. No
conectarlosaltavocesamasa,utilizarsolamentelosbornesmencionados.
Conexión con 1 x BQX 300
Full Range 4 x 75 vatios Fig. 2
2 x 150 vatios Fig. 3
Conexión con 1 x BQX 300
High Pass 2 x 75 vatios + Low Pass 1 x 150 vatios Fig. 4
Conexión con 2 x BQX 300
High Pass 2 x 75 vatios, Low Pass 1 x 150 vatios Fig. 5
Laposicióndelos interruptoresCROSSOVERyLOWBOOSTdepende
deltipodealtavocesutilizados,laacuoesticadelinteriordelvehculoyde
los haoebitos de audición.
Autorradios con toma CINCH Fig. 6
Para la conexión via las tomas CINCH, se debe conectar la lnea de
conexión.
GAIN ADJ (ajuste de amplificación)
Ajustar este regulador en 2 voltios si desea conectar un autorradio
Blaupunkt.
La gama de control del regulador se extiende de 0,3 voltios. Cada
graduacióndecontrolcorrespondeaunos0,33voltios.Paralaconexión
de un autorradio de otra marca vea las indicaciones del fabricante
respecto a la sensitividad de entrada.
Datos técnicos
Potencia máx.: 4 x 75 vatios,
en puente 1 x 150 vatios
o 2x 75 vatios + 1 x 150 vatios
Potencia senoidal a un factor de
distorsión de 0,01% (20-20 000 Hz) : 4 x 50 vatios,
en puente 2 x 100 vatios
o 2 x 50 vatios + 1 x 100 vatios
Relación señal/ruido: > 100 dB
Gama de transmisión: 10 - 80 000 Hz ( -3 dB )
Modilidad común de rechazo: >= 60 dB
Supresión de ruidos del equipo eléctrico: typ.70 dB
Interruptor de protección contra cortacircuitos y sobretemperaturas
Entradas de preamplificador: DIN (8 polos) y Cinch
Salidas: 5 altavoces de 4 ohmios y
Aux - Out ( 8 polos DIN) a fin de formar cadenas
de amplificadores
I
Descrizione dell’apparecchio
Amplificatorea4-/3-/2-canalieclasseA/Bconsezionedireteedivisore
di frequenza integrato.
Possibilità d‘uso e di commutazione:
Full Range Potenza massima 4 x 75 W oppure 2 x 150 W
Low Pass 2 x 150 W frequenza d’uscita del subwoofer 80 oppure
120 Hz,
Crossover commutabile
Pendenza dei fianschi 18 dB per ottava
High Pass 4 x 75 W frequenza d’ingresso 120 Hz, fissa
Pendenza dei fianschi 12 dB per ottava
High Pass 2 x 75 W
+ Low Pass 1 x 150 W
Low Boost + 6 dB commutabile, frequenza nel mezzo 45 Hz
Istruzioni di montaggio
L’AmplifierBQX300éadattoalcollegamentoadautoradiocon”PREAMP
OUTPUT” da DIN 45 326 opure allaccio Cinch.
Per la formazione di catene di amplificatori e/o di subwoofing, si ha la
possibilità di interconnettere diversi amplificatori attraverso Aux Out.
dB
0
-10
-20
-30
120 f/Hz
on
off
f/Hz
45
dB
+6
0
on
off
f/Hz
45
dB
+6
0
120 f/Hz
dB
0
-10
-20
-30
80 120 f/Hz
dB
0
-10
-20
-30

Avvertenze di sicurezza
Disposizioni per il montaggio e collegamento
Perladuratadellainstallazioneecollegamentostaccareilcavonegativo
della batteria.
Il BQX 300 (imgombro: 305 x 75 x 175 mm) viene montato in una
posizione adatta es.: paratia caterale, sotto il cruscotto, sotto i sadili
oppurevanoportabagaglio.Mellascaltadellaubicazione,fareattenzione
ad une sufficiente aerazione. Prima di procadero alla foratura per il
fissaggio, assicurarsi che nessun cavo oppure parte della carrozzeria.
Posarel’annessocavopositivoversola bateria e collegarlo. Nei fori con
lati acuminati adottare le rispettive protezioni di cavo.
Avvitare ben fisso l’annesso cavo negativo ad un punto ( vite della
carrozzeria, lamiera di carrozzeria) di massa, libero da disturbi della
carrozzeria (non al polo negativo della batteria). Pulire la superfice di
contatta della massa e mettere grasso grafitato.
Per prevenire disturbi, tenere sufficientemente distanziati tutti i cavi dal
impianto alettrico.
Usare solamente altoparlanti con una impedenzo da 4 Ohm. Fare
attenzione al carico max. amissibile (potenza musicale).
Per il collegamento degli altoparlanti usare cavi da 0,75 mm2/ 4 mm2
Noncollegare glialtoparlantialla massafareusosolamentedeimorsetti
contradistinti.
Allaccio con 1 x BQX 300
Full Range 4 x 75 W fig. 2
2 x 150 W fig. 3
Allaccio con 1 x BQX 300
High Pass 2 x 75 W + Low Pass 1 x 150 W fig. 4
Allaccio con 2 x BQX 300
High Pass 4 x 75 W, Low Pass 1 x 150 W fig. 5
La posizione degli interrutori ”Crossover” e ”Low Boost” dipende dagli
altoparlanti utilizzati, dall’acustica dell’interno vettura e dall’abitudine
d’ascolto.
Autoradios con collegamento a Cinch fig. 6
Al collegamento su prese Cinch devesi aggiungere la direzione di rete.
GAIN ADJ
Per il collegamento delle autoradio Blaupunkt il regolatore deve essere
posizionato su 2 V.
La gamma di regolazione del regolatore Gain Adjust va da 0,3 V a 2 V.
Ogni lineetta corrisponde a circa 0,33 V. In caso venga collegata
un’autoradio di un’altra marca attraverso AUX-Input la sensibilitao ~
d’entrata deve essere regolata in conformitao ~ alle indicazioni del
produttore.
Dati tecnici
Potenza massima: 4 x 75 W, oppure 2 x 150 W
oppure 2 x75 W + 1 x 150 W
Sinusoidale con il 0,01% (20-20 000 Hz) : 4 x 50 W, oppure 2 x 100 W
oppure 2 x 50 W + 1 x 100 W
Rapporto segnale/rumore: > 100 dB
Risposta: 10 - 80 000 Hz ( -3 dB )
Soppressione segnali comuni: >= 60 dB
Soppressione disturbi della rete di bordo: 70 dB tip.
Collegamento di protezione contro corti circuiti e riscaldamento
Ingressi per preamplificatori: secondo DIN (a 8 poli) e Chinch
Uscite: 5 altoparlanti a 4 Ohm e
Aux - Out (a 8 poli secondo DIN ) per
la formazione di catene di amplificatori
S
Produktbeskrivning
4- /3- /2-kanals klass A/B-Amplifier med switchad nätdel och inbyggt
aktivt delningsfilter.
Inställnings- och kopplingsmöjligheter:
Full Range Max uteffekt 4 x 75 W, bryggkopplad 2 x 150 W
Low Pass 2 x 150 W övre subwoofer brytfrekvens 80 eller 120 Hz.
Omkopplingsbar
Branthet 18 dB/oktav
High Pass 4 x 75 W instegfrekvens 120 Hz, fast
Branthet 12 dB/oktav
High Pass 2 x 75 W
+ Low Pass 1 x 150 W
Low Boost + 6 dB omkopplingsbar, mittfrekvens 45 Hz
Monteringsanvisning
AmplifierBQX300äravseddattanslutastillbilstereomedlågnivåutgång
enligt DIN 45 326 eller Cinch kontakter.
Förbildandeavförstärkarkedjoroch/ellerSubwoofingkanfleraförstärkare
sammankopplas över Aux Out.
Säkerhetsanvisning
Monterings- och anslutningsinformationer
Under tiden anläggningen monteras skall batteriets minuspol vara
bortkopplad.
BQX 300 (mått: 305 x 75 x 175 mm) monteras på lämpligt ställe på
torpedväggen, under instrumentbrädan, under ett säte eller i
bagageutrymmet.Vidvaletavmonteringsställemåstebeaktasatttillräcklig
värmeavledning uppnås. Kontrollera innan fästhålen borras att inga
kabelstammar eller andra delar i bilen skadas.
Medföljande plusledning dras fram till bilens batteri och ansluts.
Använd gummigenomföringar vid dragning genom plåt.
Medföljande minusledning ansluts till en störningsfri godspunkt
(karrosserieskruv, karrosserieplåt, obs! ej till batteriets minuspol). Tänk
på att inte skada bärande detaljer vid monteringen av högtalarna.
För att undvika störningar skall alla ledningar dras långt ifrån befintliga
kabelstammar.
Använd endast högtalare med 4 Ohms impendans. Beakta effekt-
tåligheten.
Använd högtalarledningar med en area på 0,75 mm2till 4 mm2.
Högtalarledningarna får ej anslutas till bilens chassie.
f/Hz
dB
0
-10
-20
-30
120 f/Hz
dB
0
-10
-20
-30
80 120
on
off
f/Hz
45
dB
+6
0

Anslutning av 1 x BQX 300
Full Range 4 x 75 W fig. 2
2 x 150 W fig. 3
Anslutning av 1 x BQX 300
High Pass 2 x 75 W + Low Pass 1 x 150 W fig. 4
Anslutning av 2 x BQX 300
High Pass 4 x 75 W, Low Pass 1 x 150 W fig. 5
Inställningenavomkopplarna ”Crossover”och”LowBoost” ärberoende
av de använda högtalarna, bilens akustik och den personliga smaken.
Bilstereo med Cinch anslutningar Fig. 6
Vid anslutning via Cinch kontakter måste även styrledningen (Remote)
anslutas.
GAIN ADJ
När en Blaupunkt bilstereo ansluts skall kontrollen ställas på 2 V.
Gain Adjust kontrollens reglerområde kan ställas in mellan 0,3 V till 2 V.
Varjedelstreckmotsvararungefär 0,33 V. Vid anslutningavenbilstereo
av annat fabrikat via Aux-Input, skall ingångskänsligheten ställas in
enligt fabrikantens anvisning.
Tekniska data
Max. uteffekt: 4 x 75 W, bryggkopplad 2 x 150 W
eller 2 x 75 W + 1 x 150 W
Sinus vid 0,01% distorsion
(20-20 000 Hz) : 4 x 50 W, bryggkopplad 2 x 100 W
eller 2 x 50 W + 1 x 100 W
Signal/brusavstånd: > 100 dB
Frekvensområde: 10 - 80 000 Hz ( -3 dB )
kanalseparation: >= 60 dB
Störundertryckning - elsystem: typ.70 dB
Skyddskretsar mot kortslutning och överhettning
Förstärkaringångar: DIN (8 pol.) och RCA
Utgångar: 5 högtalare 4 Ohm och
Aux - Out (8 pol. DIN) för
vidarekoppling
NL
Produkt
4- /3- /2-kanaals versterker, klasse A/B met netschakeldeel en
geïntegreerde frequentie-scheidingsfilter.
Gebruiks- en schakelmogelijkheden:
Full Range max. vermogen 24 x 75 W, gebrugd 2 x 150 W
Low Pass 2 x 150 W subwoofer-kantelfrequentie 80 of 120 Hz
Crossover schakelaar
flanksteilheid 18 dB per octaaf
High Pass 4 x 75 W kantelfrequentie 120 Hz, vast
flanksteilheid 18 dB per octaaf
High Pass 2 x 75 W
+ Low Pass 1 x 150 W
Low Boost + 6 dB schakelbaar, middenfrequentie 45 Hz
Inbouwinstructies
AmplifierBQX300isgeschiktvooransluitingopautoradiomed preamp-
out naar DIN 45 326 of Cinch-aansluiting.
Voordevormingvanamplifier-ketensen/ofsubwoofingkunnenmeerdere
amplifiers via Aux-Out aaneengeschakeld worden.
Voorzorgsmatregelen
Inbouw- en aansluitinstructie
Tijdenshet aansluitenenhetmonterenvanhettoestel dientdemin-pool
van de accu te zijn losgekoppeld.
De BQX 300 (afmetingen: 305 x 75 x 175 mm) monteren op een
geschikte inbouwplaats, b. v. aan een schutbord, onder het dashboard,
ondereenstoelofindekofferbak.Leterbijdekeuzevandeinbouwplaats
op, dat er voldoende warmte kan worden afgevoerd en overtuig u zelf
ervan,alvorensdebevestigingsgatenteboren,datugeenvoertuigkabels
of andere delen kunt beschadigen.
Meegeleverde Plus-kabel naar accu voeren enb aansluiten. Gebruik
doorvoertules om beschadiging van de kabel te voorkomen.
Meegeleverde min-kabel goed vastschroeven op storingsvrij aan de
carrosserie. Niet op minpool van accu! Eerst het contactvlak van het
masspunt blank schuren en met grafietvet invetten!
Allekabels,methetoogopstoring,opvoldoendeafstandvankabelbomen
leggen.
Gebruik uitsluitend luidsprekers met 4 ohm impedantie. Let op de
minimale belastbaarheid (muziekvermogen).
Gebruik een luidsprekeraansluitkabel 0,75 mm2- 4 mm2Luidsprekers
nietaansluitenopdemassa.Alleendeaangegevenklemmengebruiken.
Aansluiten een BQX 300
Full Range 4 x 75 W Fig. 2
2 x 150 W Fig. 3
Aansluiten een BQX 300
High Pass 2 x 75 W + Low Pass 1 x 150 W Fig. 4
Aansluiten twee BQX 300
High Pass 4 x 75 W, Low Pass 1 x 150 W Fig. 5
Positie van de schakelaars ”Crossover” en ”Low Boost” afhankelijk van
gebruikte luidsprekers, voertuigkoestiek en peroonlijke voorkeur.
Autoradio met Cinch-aansluiting Fig. 6
Bij aansluiting via Cinch-aansluitingen geschakelde plus aansluiten.
GAIN ADJ
Regelaar op 2 V, zetten wanneer u een Blaupunkt toestel aansluit.
Instelbereik Gain Adjust-regelaar: 0,3 - 2 V. Iedere deelstreep komt
overeen met ca. 0,33 V. Wanneer een toestel van een andere fabrikant
via de Aux-In wordt aangesloten, dient de ingangsgevoeligheid
overeenkomstig diens specificaties te worden aangepast.
f/Hz
dB
0
-10
-20
-30
120 f/Hz
dB
0
-10
-20
-30
80 120
on
off
f/Hz
45
dB
+6
0

Technische gegevens
Max. vermogen: 4 x 75 W, gebrugd 2 x 150 W
of 2 x 75 W + 1 x 150 W
Sinus (0,01% vervormingsfactor,
20-20 000 Hz : 4 x 50 W, gebrugd 2 x 100 W
of 2 x 50 W + 1 x 100 W
S/R - afstand: > 100 dB
Weergavebereik: 10 - 80 000 Hz ( -3 dB )
Frequenzbereich: >= 60 dB
Boordnet-storingsonderdrukking: typ.70 dB
Veiligheidsschakeling tegen kortsluiting en oververhitting
Voorversterkeringangen: DIN (8 pol.) en cinch
Ausgänge: 5 Lautsprecher 4 Ohm und
Aux - Out (8 pol. DIN) en
versterkers zijn doorschakelbaar
P
Descricão do produto
Amplificador comutável de 4- /3- /2- canais - classe A/B com separador
de frequências integrado.
Possibilidades de utilização e conexão
Full Range potencia màxima 4 x 75 W, ligação em ponte 2 x 150 W
Low Pass 2 x 150 W Subwoofer - frequência de saïda 80 ou 120 Hz,
Crossover comutável
inclinação do flanco 18 dB por oitava
High Pass 4 x 75 W frequência de entrada 120 Hz, fest
inclinação do flanco 12 dB por oitava
High Pass 2 x 75 W
+ Low Pass 1 x 150 W
Low Boost + 6 dB comutável, frequéncia central 45 Hz
Instruções de montagem
O amplificador BQX 300 é indicado para ligação a auto-raoedios com
”PREAMP OUTPUT” de acordo com a norma DIN 45 326 ou ligação
CINCH.
Para formar correntes de amplificadores e/ou Subwoofing é possível
conectar vários amplificadores através do Aux Out.
f/Hz
f/Hz
120
dB
0
-10
-20
-30
dB
0
-10
-20
-30
80 120
on
off
f/Hz
45
dB
+6
0
Instruções de segurança
Normas para montagem e ligação
Para uma ligação e montagem duradoura do aparelho deve-se separar
o pólo negativo da bateria.
O BQX 300 (dimensões: 305 x 75 x 175 mm) é montado nu local
apropriado, por ex: na parede que separa o habitáculo do motor, por
baixo do painel de instrumentos, por baixo do banco ou no porta
bagagens.Aoescolheroslocaisdemontagemteratençãoparaquehaja
umadissipaçãodecalorsuficiente.Antes de fazer os furos para fixação
deverá, certificar-se de que nenhum cabo jaoe instalado ou qualquer
peça do veculo fique danificado.
Instalar o cabo positivo anexo para a bateria e ligá-lo. Nos furos com
arestas vivas utilizar os correspondentes passadores.
Fixarde formaseguraocabonegativo anexoaumpontodemassasem
interferências (Parafuso da carroçaria, chapa da carroçaria) (Não ligar
aopóloonegativodabateria).Rasparassuperfciesdecontactodoponto
de massa até aparecer o metal e lubrificar com graxa graftica.
Todos os cabos devem ficar assentes a uma distáncia suficiente de
cablagens para evitar interferências.
Utilizar apenas altifalantes com 4 Ohm de impendância. Ter em
consideração a capacidade de carga minima (potência musical).
Utilizarumcabodeligaçãodoaltifalantede0,75mm2a4mm2.Nãoligar
o altifalante à massa, utilizando apenas os bornes designados.
Ligação com 1 x BQX 300
Full Range 4 x 75 W Fig. 2
2 x 150 W Fig. 3
Ligação com 1 x BQX 300
High Pass 2 x 75 W + Low Pass 1 x 150 W Fig. 4
Ligação com 2 x BQX 300
High Pass 4 x 75 W, Low Pass 1 x 150 W Fig. 5
A posição dos interruptores ”Crossover“ e ”Low Boost” depende dos
altifalantes utilizados, da acuoestica do interior do veculo e dos hábitos
de audiça.
Auto-rádios com ligação CINCH Fig. 6
Na ligação através de tomadas CINCH o cabo de ligação tem que estar
ligado.
GAIN ADJ
Naligaçãodeauto-radiosBlaupunkt,oreguladordeveserajustadopara
2 V.
OalgamadeajustedoreguladordeGain Adjustvaide0,3Va2V.Cada
traço de graduação corresponde a 0,33 V, aproximadamente. Na
ligação de auto-radios de outros fabricantes através da entrada AUX, a
sensibilidade de entrada deve ser ajustada em conformidade com as
indicações do respectivo fabricante.
Dados técnicos
Potência máxima: 4 x 75 W,
ligação em ponte 2 x 150 W
ou 2 x75 W + 1 x 150 W
Seno em distorção 0,01% (20-20 000 Hz) : 4 x 50 W,
ligação em ponte 2 x 100 W
ou 2 x 50 W + 1 x 100 W
Relação sinal/ruído: > 100 dB
Resposta de frequência: 10 - 80 000 Hz ( -3 dB )
Interruptor de modo comun: >= 60 dB
Supressão de interferência: car.70 dB
Circuito protector contra curto-circuito e excesso de temperatura
Entradas para pré-amplificadores: DIN (8 pol.) e ficha Cinch
Saídas: 5 altifalantes de 4 óhmios e
Aux-Out (8 pólos DIN) para formação de
rede de amplificadores
