Blaupunkt 5DD72556 User manual

DD72556

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro
Always wear work gloves for all installation and maintenance operations
Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.
Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.
Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade
Πάντοτε να φοράτε γάντια εργασίας για όλες τις επεμβάσεις εγκατάστασης και συντήρησης.
Använd alltid skyddshandskar vid installation och underhåll.
Käytä asennus- ja huoltotöissä suojakäsineitä.
Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker
Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker.
Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.
Při všech instalačních a údržbových pracích používejte pracovní rukavice
Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.
Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt
за всички операции по инсталиране и техническо обслужване използвайте работни ръкавици.
Pentru toate operaţiile de instalare şi întreţinere utilizaţi mănuși de protecţie.
Для выполнения всех операций по установке и уходу используйте рабочие перчатки.
Kasutage paigaldus- ja hooldustöödel kaitsekindaid.
IT
EN
DE
FR
NL
ES
PT
GR
SV
FI
NO
DA
PL
CZ
SK
HU
BG
RO
RU
ET











































 
 























 





14
Warnung
D WARNUNG
Das Gerät darf von Kindern unter 8 Jahren und von Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und
erforderliche Kenntnis bedient werden, wenn diese überwacht werden, oder nachdem
sie über betreende Anleitungen im Sinne einer sicheren Bedienung des Geräts
aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden
Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung
undWartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von
Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb nehmen, wenn das
Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten,
die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck
des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. Benutzen Sie die Haube nie ohne
korrekt montiertes Gitter!
Die zugänglichen Teile können heiß werden, wenn die Kochäche benutzt wird.
Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch
Geräte zur Verbrennung von Gas oder anderen Brennstoen erzeugtem Rauch benutzt
wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere
Brennstoe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des
Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf oenem
Feuer zuzubereiten. Die Benutzung von oenem Feuer ist für die Filter schädlich und kan
zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren
darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt.
Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des
Rauchs zu ergreifen sind, müssen die Bestimmungen der Verfügungen der zuständigen
örtlichen Behörden strikt eingehalten werden.
Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/
EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichet. Indem er sich
vergewissert, dass dieses Produkt ordnungsgemäß entsorgt wird, trägt der Benutzer
dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.
Ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist
darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.
Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für
Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen
zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden
Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den
Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über
Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.Wenn das

DWARNUNG
Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-
Center oder von einer anderen Person mit ähnlicher Qualikation ausgetauscht werden, um
Gefahrensituationen zu vermeiden.
Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und
Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an die
in diesem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte
Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in diesem
Handbuch gegebenen Anleitungen ergeben, wird jede Haftung abgelehnt.
Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht
tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.
Die Küchenhaube muss in einem Abstand von mindestens 65 cm über einem Elektroherd
und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden.
Wenn die Installationsanweisungen der Gaskochgeräts einen größeren Abstand vorgeben,
ist dieser zu berücksichtigen.
Vergewissern Sie sich, dass sich in der Nähe der Haube eine Stromsteckdose bendet und
dass die Anlage mit einem Dierential von 30 mA versehen ist. Die Netzspannung muss der
auf der Datenplakette im Inneren der Haube angegebenen Spannung entsprechen. Die
Haube hat ein 1250 mm langes Stromkabel mit oder ohne Stecker: Wenn es einen Stecker
hat, schließen Sie die Haube an eine den geltenden Vorschriften entsprechende, in einem
zugänglichen Bereich liegende Steckdose an, hat es keinen Stecker (direkter Netzanschluss),
ist ein zweipoliger vorschriftsgemäßer Schalter mit einem Abstand von mindestens 3
mm zwischen den Kontakten (zugänglich) angebracht werden. Diese Installation und der
Stromanschluss muss nach der technischen Vorschrift von einem spezialisierten Techniker
ausgeführt werden.
Wenn das Kochfeld in Betrieb ist, sollte die Abzugshaube immer zumindest mit der ersten
Geschwindigkeitsstufe eingeschaltet sein.
Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-
Verordnung Nr. 65/2014 – Ref.: IEC 61591
DiehöchsteLeistungsfähigkeitwirderreicht,wenneventuellvorhandeneVerkleidungsplatten
geönet sind.

16
D

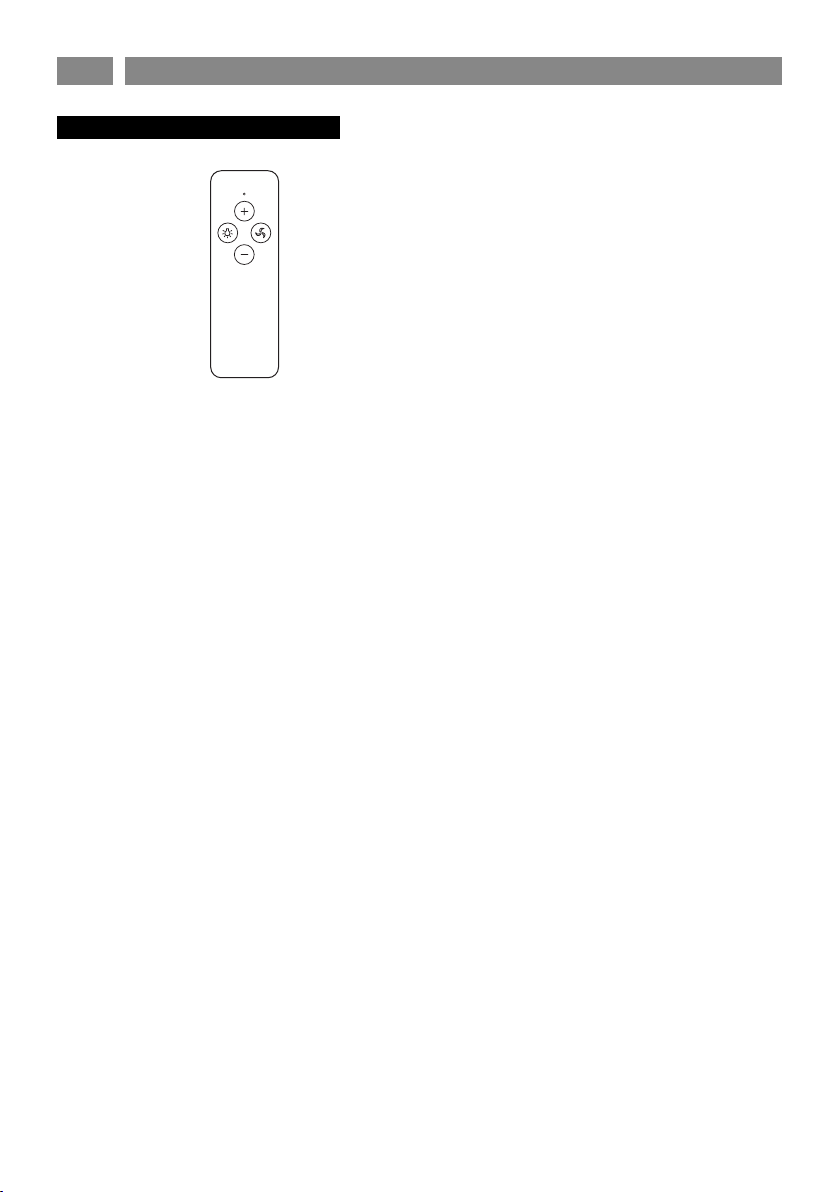

TLC
FUNKTIONSWEISE
1: + motor
2: On/O motor
3: - motor
4: On/O light
5: Led
Die LED-Anzeige auf der Abzugshaube zeigt die verschiedenen Geschwindigkeiten an: Grün für die 1.
Geschwindigkeit, Orange für die 2. Geschwindigkeit , Rot für die 3. Geschwindigkeit und rot blinkend für
die 4. Geschwindigkeit. Bei allen Hauben mit einer Leistungsfähigkeit von über 650 m³/h ist die letzte Stufe
zeitgesteuert; sie läuft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte,
nicht zeitgesteuerte Stufe zurück.
Kupplungsverfahren:
1. Trennen Sie die Haube von der Stromzufuhr
2. Schließen Sie die Haube wieder an der Stromzufuhr an
3. Drücken Sie die Taste Lichter in den ersten 5 Sekunden und lassen Sie sie wieder los, nachdem die Lichter
eingeschaltet sind (der Befehl muss mittels Taste 3 eingeschaltet sein)
4. Drücken Sie die Taste Motor innerhalb von 5 Sekunden und lassen Sie sie wieder los
An dieser Stelle muss ungefähr 10 Sekunden gewartet werden – nachher kann die Haube wieder normal
genutzt werden.
Anmerkung: 4 Stunden nach der letzten Betätigung einer Taste schaltet die Haube automatisch aus.
Im Falle von Interferenzen mit anderen Fernbedienungen in der Nähe ist das Verfahren des Code-Wechsels
einzuleiten.
Falls die elektronische Fernbedienung zu wechseln ist, muss sie auf der Frequenz der neuen Fernbedienung
mit dem Kupplungsverfahren neu geeicht werden.
Verfahren zur Erstellung eines neuen Fernbedienung-Codes
Die Fernbedienung wird mit vorbestimmten Codes geliefert. Wenn Sie eine neue Erstellung von Random-Codes
wünschen, ist folgendes Verfahren zu befolgen: Drücken Sie die beiden Tasten plus und minus mindestens 10
Sekunden lang, damit die Leds einschalten. Drücken Sie anschließend die zwei Tasten erneut (innerhalb von
3 Sekunden). Dreimaliges Blinken der Led zeigt an, dass der Vorgang abgeschlossen worden ist. Sobald der
Code der Fernbedienung geändert worden ist, muss das Kupplungsverfahren erneut durchgeführt werden.






AVVERTENZE I
17
DFUNKTIONSWEISE
Der AUTOMATISCHE Modus wird nur vom gekoppelten Induktionskochfeld aktiviert.
Das gekoppelte Induktionskochfeld kann die Saugkraft der Dunstabzugshaube steu-
ern. Der Modus, in welchem diese Leistung gesteuert wird, hängt davon ab, wie der
Benutzer das Induktionskochfeld einstellt (siehe Handbuch des Induktionskochfelds).
Wenn das Induktionskochfeld eingeschaltet ist, werden die Haubenlichter mit maxima-
ler Intensität eingeschaltet. Wenn das Induktionskochfeld ausgeschaltet ist, wird der
Status der Lichter nicht geändert.
Starten Sie den Kopplungsvorgang am Kochfeld (siehe Handbuch des Kochfelds).
Drücken Sie gleichzeitig die Tasten 4+2 (led blinken abwechselnd).
Drücken Sie die Taste 1, um das Kochfeld zu speichern (die Lichter der Abzugshaube
blinken zur Bestätigung dreimal).
Beenden Sie den Kopplungsvorgang am Kochfeld (siehe Handbuch des Kochfelds).
Das Verfahren wird verwendet, um das zuvor gespeicherte Kochfeld aus dem Speicher
der Abzugshaube zu löschen.
Drücken Sie gleichzeitig die Tasten 4+2 (Led abwechselnd).
Drücken Sie die Taste 3, um das gespeicherte Kochfeld zu löschen (die Lichter der Ab-
zugshaube blinken zur Bestätigung dreimal).
Automatischer Modus
Multicontrol-Kopplung
Multicontrol-Entkopplung

18
S
1 2
3 4
wwcw
Abb. 1 Inselesse in Standardaus-
führung Die Steuerung der Haube
erfolgt über den Masterswitch am
Kochfeld. Die Farbtemperatur beträgt
4.000K.
Anschluss des Receivers und Programmierung der Fernbedienung für optionale erweiterte Multi Control Funktion
(Steuerung der Lichtfarbe und Dimmen der Helligkeit)
Abb. 2 Die optionale Steuerung zusätz-
licher Lichtfunktionen per Fernbe-
dienung kann ganz einfach montiert
werden Der Einbau eines Receivers (Be-
stellnummer BLZ 501) und die Kopplung
mit der Fernbedienung (Bestellnummer
BLZ 502) ermöglichen die Steuerung von
Farbtemperatur und Helligkeit der Haube.
Mehr Informationen auf www.blaupunkt-einbaugeraete.com/de/multi-control.html
Abb. 5 Funktionen der Fernbedienung
FUNKTIONSHINWEISE
Die Fernbedienung steuert die Lichtfunk-
tionen, nicht aber den Betrieb der Dunst-
abzugshaube. Über die Fernbedienung
ausgeschaltetes Licht kann nur mit Hilfe
der Fernbedienung wieder eingeschaltet
werden.
Abb. 3 Einfache Montage des Receivers
Der Receiver lässt sich ohne zusätzliches
Werkzeug einfach montieren.
Abb. 6 Kopplung mit Lichtsystem der
Küche Verfügt Ihre Küche ebenfalls über
diese Technologie, lassen sich Haube
und Lichtsystem der Küche koppeln und
ergeben so ein perfektes harmonisches
Bild mit einheitlicher Lichtfarbe und
Lichtintensität.
Stufenlos heller
dimmen
Licht
ein-/ausschalten
Stufenlos dunkler
dimmen
Speichern von
Farbe oder Modus:
Lang drücken: Das
verbundene Licht
blinkt, Einstellung
gespeichert
Kurz drücken:
Gespeicherte Ein-
stellung verwenden
Fortlaufender
Modus: Stufen-
loser Farbwechsel
zwischen Warmweiß
und Kaltweiß
Einstellungszonen
Kurz drücken: Schritt-
weise Farbsteuerung
Kaltweiß
Lang drücken:
Stufenlose Farb-
steuerung Kaltweiß Kurz drücken:
Schrittweise
Farbsteuerung
Warmweiß
Lang drücken:
Stufenlose Farb-
steuerung Warmweiß
S
1 2
3 4
wwcw
Abb. 4 Receiver und optionale
Fernbedienung koppeln:
1. Schutzfolie der Batterie entfernen
2. Zum Anlernen der Fernbedie-
nung, den Learning Key auf dem
Receiver10Sek. gedrückt halten
3. Learning Key auf dem Receiver
kurz betätigen und direkt die
gewünschte Zone ( 1234)
auf der Fernbedienung drücken
4. LED-Leuchten blinken einmal –
Empfänger angemeldet
5. Zum Löschen den Learning Key
auf dem Receiver 10 Sek. drücken

AVVERTENZE I
19
DFUNKTIONSWEISE
Wartung
Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.
Reinigung
Die Haube muss sowohl innen (mit Ausnahme des Bereichs hinter dem Fettlter) als auch außen
häug gereinigt werden. Benutzen Sie zum Reinigen ein mit einem neutralen Flüssigreinigungsmittel
befeuchtetes Tuch. Vermeiden Sie die Benutzung von Produkten, die Scheuermittel enthalten.
Zur beachtung
Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln
und die Reinigung der Filter betreen, können Brandgefahr verursachen. Wir empfehlen daher die
folgenden Anweisungen zu beachten.
Metall-Fettlter
muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden.
Bei Hauben mit Filtersättigungsanzeigen, beachten Sie
bitte die Signal-Leuchte, die zum reinigen des Metall Fettlters auordert! Bei schräg gestellten Filtern
(kopreie Hauben) sollten die Filter bei starken Gebrauch öfter gereinigt werden! Er kann auch in der
Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der
Metall-Fettlter kann bei der Reinigung in der Spülmaschine eine Farbveränderung bekommen, was
jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt! Bitte achten Sie darauf, daß Sie
bei einem erforderlichen Kauf von Ersatz- Metall-Fettltern nur Original-Metall-Fettlter einsetzen,
ansonsten erlischt die Garantieleistung.
Aktivkohlelter (nur bei Umluftversion)
Der Aktivkohlelter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar. Der
Aktivkohlelter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch eher!
Bei Hauben mit Filtersättigungsanzeigen, beachten Sie bitte die Signal-Leuchte, die zum Wechsel
des Aktivkohlelters auordert! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von
Aktivkohleltern nur Original-Aktivkohlelter einsetzen, ansonsten erlischt die Garantieleistung.
Reduzierung der Umweltbelastung:
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.
LED-LAMPEN
Im Fall einer Funktionsstörung der LED-Beleuchtungsgruppe muss der technische Kundendienst kontaktiert
werden, der die gesamte Gruppe austauscht.
Ersetzten der Lämpchen
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.Die Lampenabdeckung mit
Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen..Die defekte Lampe auswechseln.
Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den Händen
zu berühren.Die Lampenabdeckung wieder schließen (Schnappverschluss).
D

20
Warnings
GB WARNINGS
The appliance should not be used by children under 8 years of age and by persons with
reduced physical, sensory and mental capabilities, or lack of experience and knowledge,
unless they are supervised or have received instructions regarding the safe use of the
appliance and are aware of the possible risks. Children must not play with the appliance.
Any intended cleaning and maintenance by the user should not be carried out by
children unless supervised. The hood should never be used without without the grid
properly tted! Never use the hood without the grill properly tted!
The accessible components can overheat when the cooktop is in use.
The hood must not be connected to the ues of other appliances that run on gas or
other fuels. When the hood is used at the same time as other appliances that run on gas
or other fuels, provision must be made for an adequate supply of air. No food must be
cooked ambé underneath the hood. The use of an unprotected ame could cause
damage to the lters and could cause res, so should be avoided. When frying food,
never leave the pan unattended because the cooking oil could are up. Please comply
with the technical and safety provisions set forth by your local competent authorities
regarding the ventilation of hoods.
This appliance conforms to European Directive 2002/96/EC, Waste Electrical and
Electronic Equipment (WEEE). Please dispose of this product correctly in the interest of
health and the environment.
The symbol on the product, or on the documents accompanying the product,
indicates that this appliance may not be treated as household waste. Instead it shall be
handedover tothe applicable collection point forthe recyclingof electrical and electronic
equipment. Disposal must be carried out in accordance with local environmental
regulations for waste disposal. For more detailed information about treatment, recovery
and recycling of this product, please contact your local city oce, your household
waste disposal service or the shop where you purchased the product. If the power
cable is damaged you should, in the interest of safety, contact the manufacturer or the
manufacturer’s technical assistance service to request a replacement, or ask someone
who is similarly qualied.

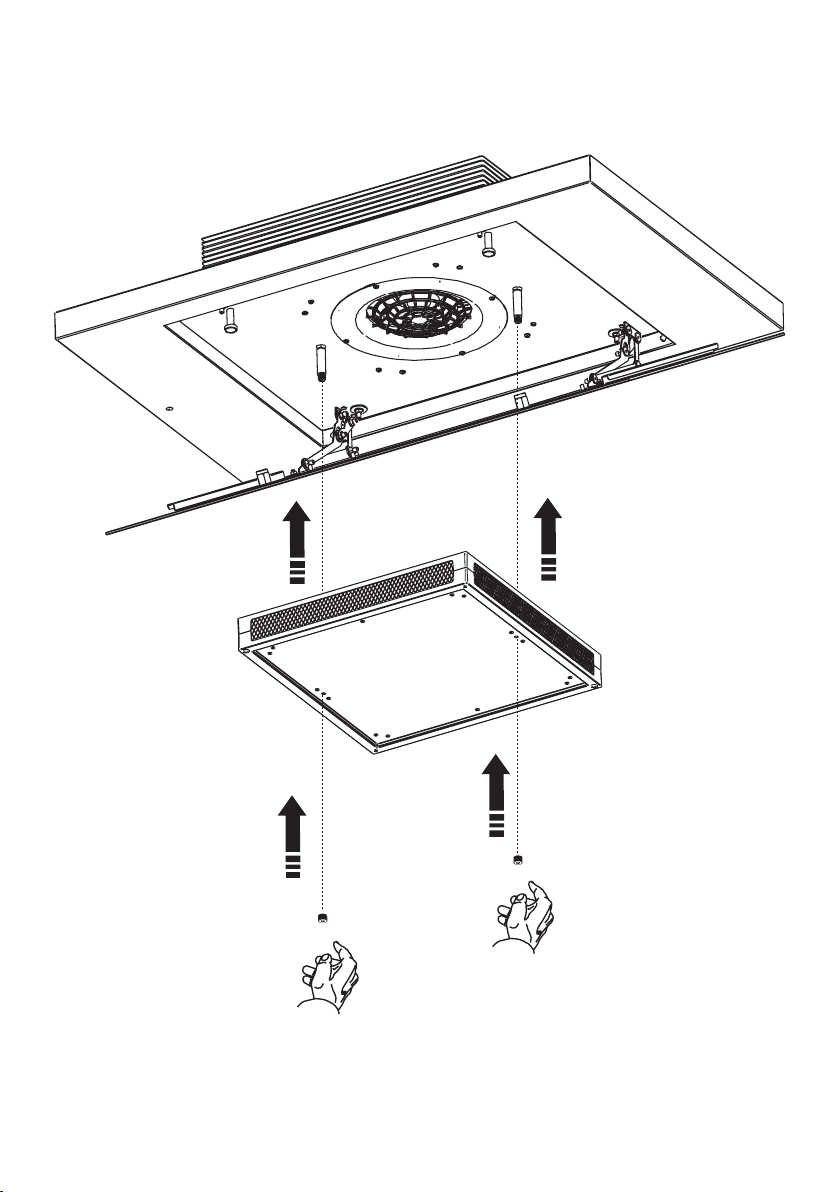

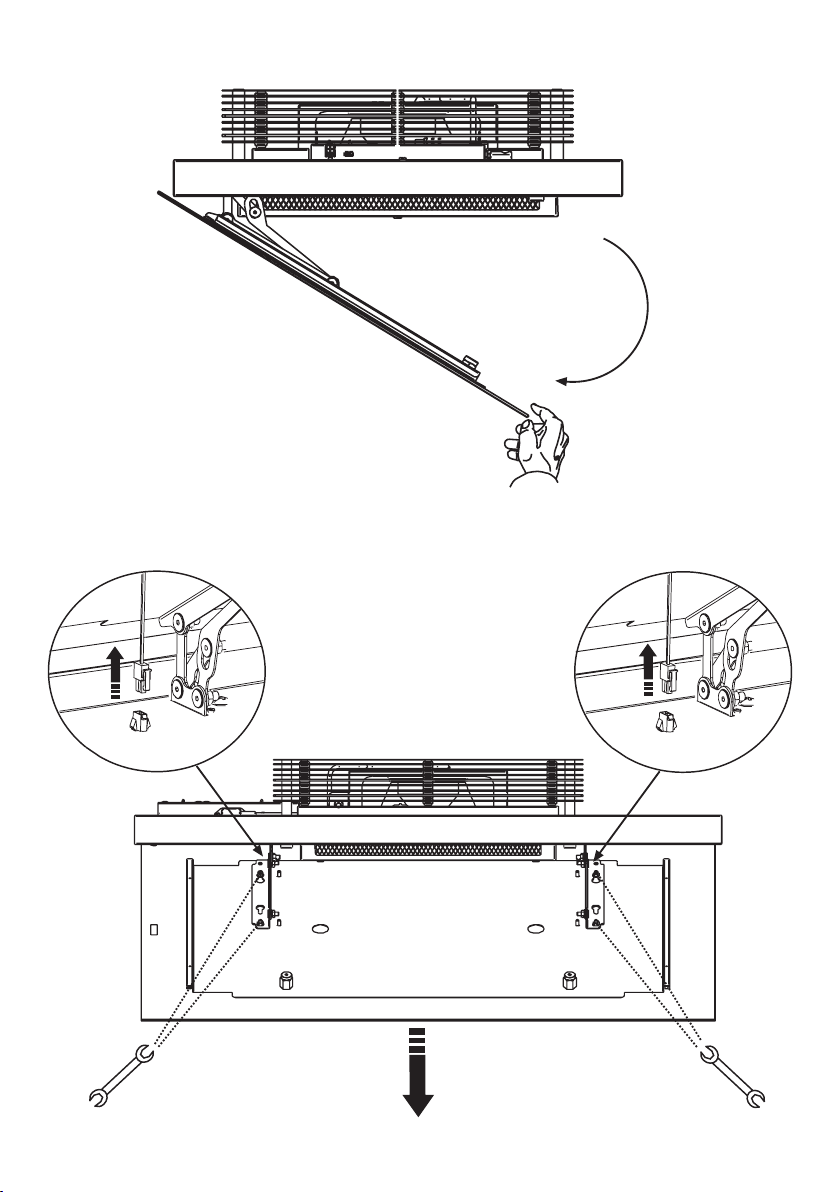

Check also the drawings on the initial pages with the alphabetical and numerical
references in the explanatory text. Closely follow the instructions in this manual. We
cannot accept liability for any faults, detriment or re damage to the appliance due to
non-compliance with the manual’s instructions.
