Blaupunkt 5DD72553 Guide

[de] Montage- und Gebrauchsanweisung
[en] Instructions on mounting an use
[fr] Prescriptions de montage et mode d’emploi
[nl] Montagevoorschriften en Gebruiksaanwiizing
[it] Istruzioni di montaggio e d’uso
[s] Monterings- och bruksanvisningar
[e] Montaje y modo de empleo
[hr] Uputstva za montažu i uporabu
[si] Navodila za montažo in uporabo
Dunstabzugshaube
Extractor hood
Hotte
Afzuigkap
Cappa aspirante
Fläkt
Campana extractora
Kuhinjska napa
Kuhinjska napa
5DD72553
5DD72553
5DD72553
5DD72553
5DD72553
5DD72553
5DD72553
5DD72553
5DD72553
[sr] Instalacija
izduvna kapa 5DD72553












































































  


 







 







































































 


 


 




 
































14
Warnung
D WARNUNG
Das Gerät darf von Kindern unter 8 Jahren und von Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und
erforderliche Kenntnis bedient werden, wenn diese überwacht werden, oder nachdem
sie über betreende Anleitungen im Sinne einer sicheren Bedienung des Geräts
aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden
Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung
undWartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von
Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb nehmen, wenn das
Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten,
die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck
des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. Benutzen Sie die Haube nie ohne
korrekt montiertes Gitter!
Die zugänglichen Teile können heiß werden, wenn die Kochäche benutzt wird.
Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch
Geräte zur Verbrennung von Gas oder anderen Brennstoen erzeugtem Rauch benutzt
wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere
Brennstoe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des
Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf oenem
Feuer zuzubereiten. Die Benutzung von oenem Feuer ist für die Filter schädlich und kan
zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren
darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt.
Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des
Rauchs zu ergreifen sind, müssen die Bestimmungen der Verfügungen der zuständigen
örtlichen Behörden strikt eingehalten werden.
Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/
EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichet. Indem er sich
vergewissert, dass dieses Produkt ordnungsgemäß entsorgt wird, trägt der Benutzer
dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.
Ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist
darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.
Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für
Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen
zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden
Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den
Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über
Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.Wenn

15
DWARNUNG
das Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-
Center oder von einer anderen Person mit ähnlicher Qualikation ausgetauscht werden,
um Gefahrensituationen zu vermeiden.

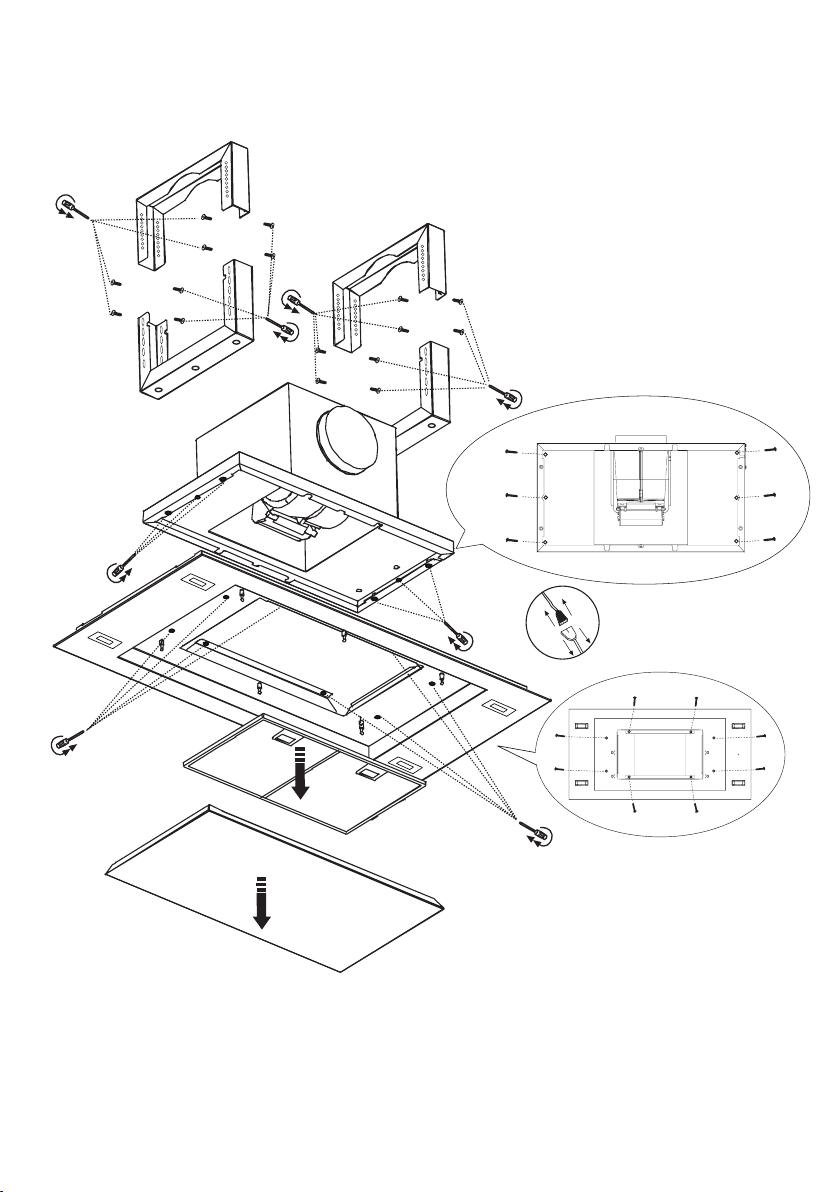

Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und
Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an
die in diesem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte
Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in
diesem Handbuch gegebenen Anleitungen ergeben, wird jede Haftung abgelehnt.
Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht
tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.

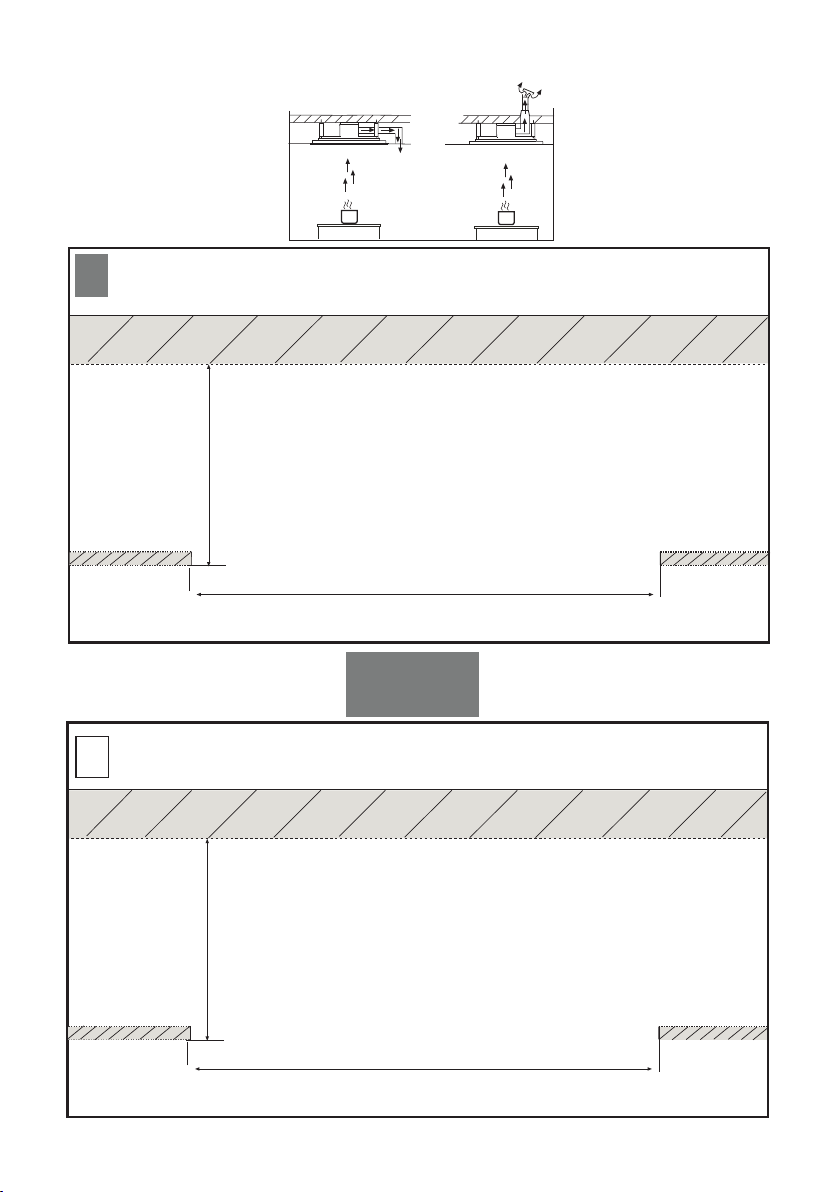

Die Küchenhaube muss in einem Abstand von mindestens 65 cm über einem
Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd
angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.

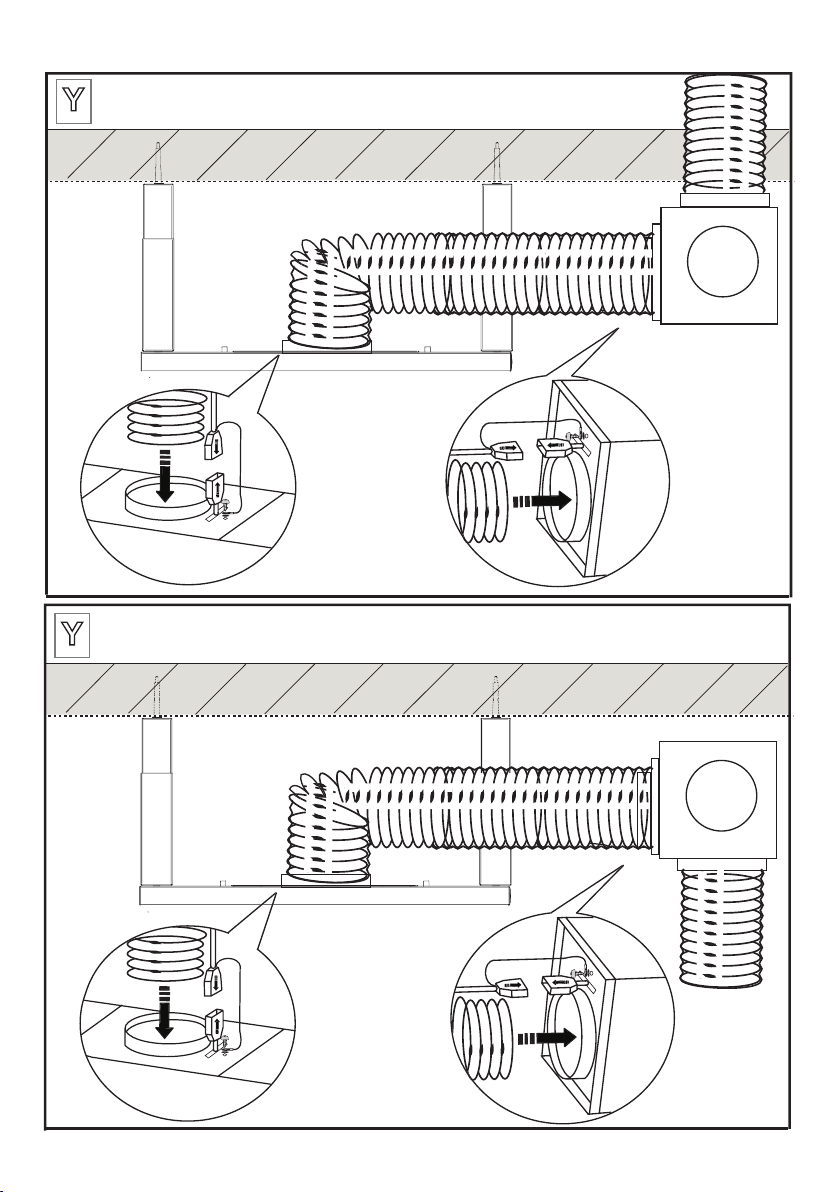

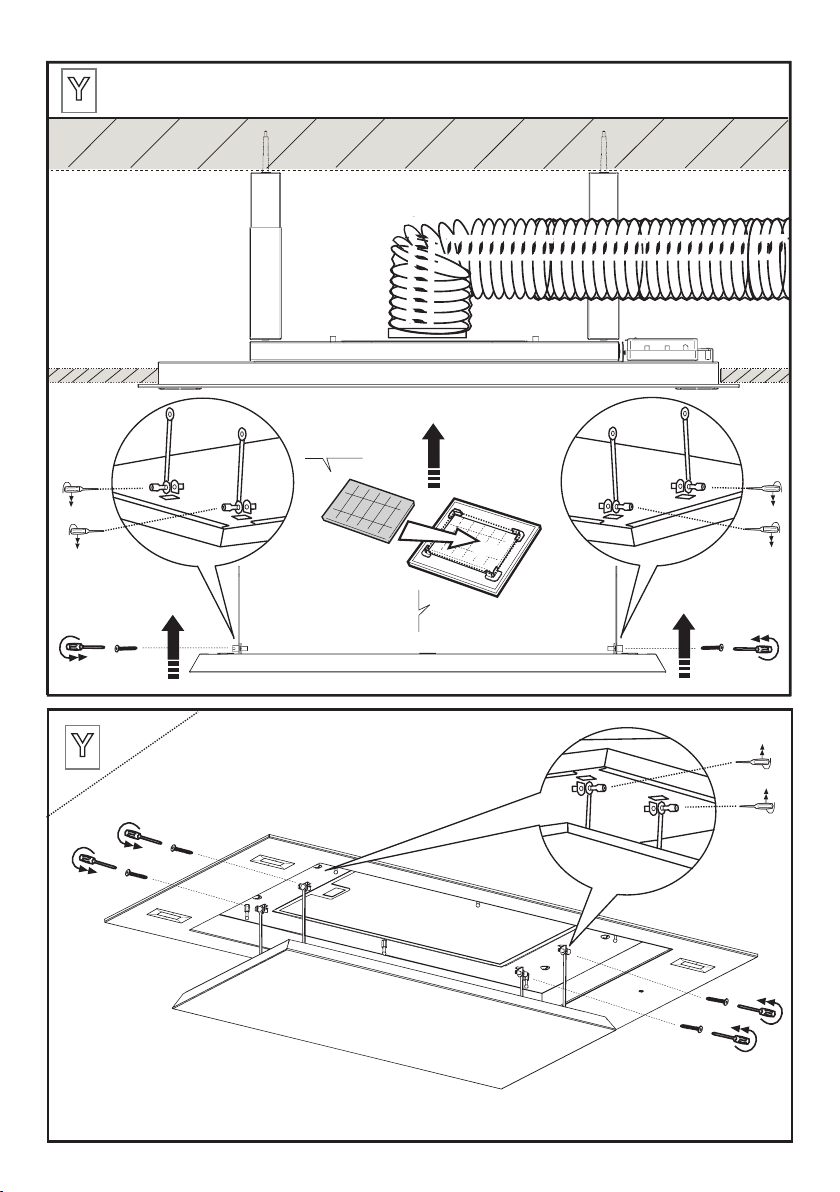

Die Küchenhaubenmodelle,sindmit einer oberen Luftaustrittsönung B ausgestattet,
um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A – das Abluftrohr
ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe

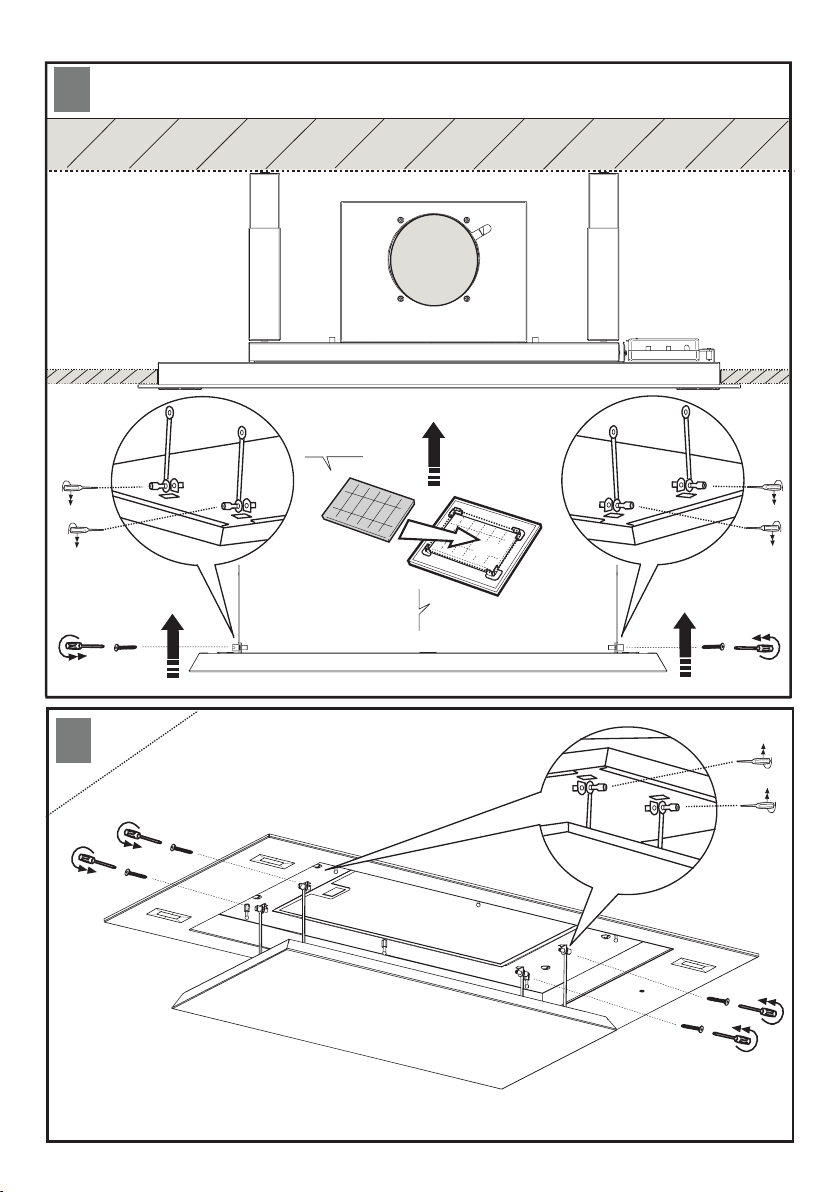

nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden.
Dazu ist es notwendig, 1 Aktivkohlelter F zu montieren; so wird die angesaugte Luft
ueber die Gitter G wieder in den Raum zurueckgefuehrt.
Vergewissern Sie sich, dass sich in der Nähe der Haube eine Stromsteckdose bendet
und dass die Anlage mit einem Dierential von 30 mA versehen ist. Die Netzspannung
muss der auf der Datenplakette im Inneren der Haube angegebenen Spannung
entsprechen. Die Haube hat ein 1250 mm langes Stromkabel mit oder ohne Stecker:
Wenn es einen Stecker hat, schließen Sie die Haube an eine den geltenden Vorschriften
entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen
Stecker (direkter Netzanschluss), ist ein zweipoliger vorschriftsgemäßer Schalter mit
einem Abstand von mindestens 3 mm zwischen den Kontakten (zugänglich) angebracht
werden. Diese Installation und der Stromanschluss muss nach der technischen Vorschrift
von einem spezialisierten Techniker ausgeführt werden.
Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-
Verordnung Nr. 65/2014 – Ref.: IEC 61591
Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene
Verkleidungsplatten geönet sind.

16
D
TLC

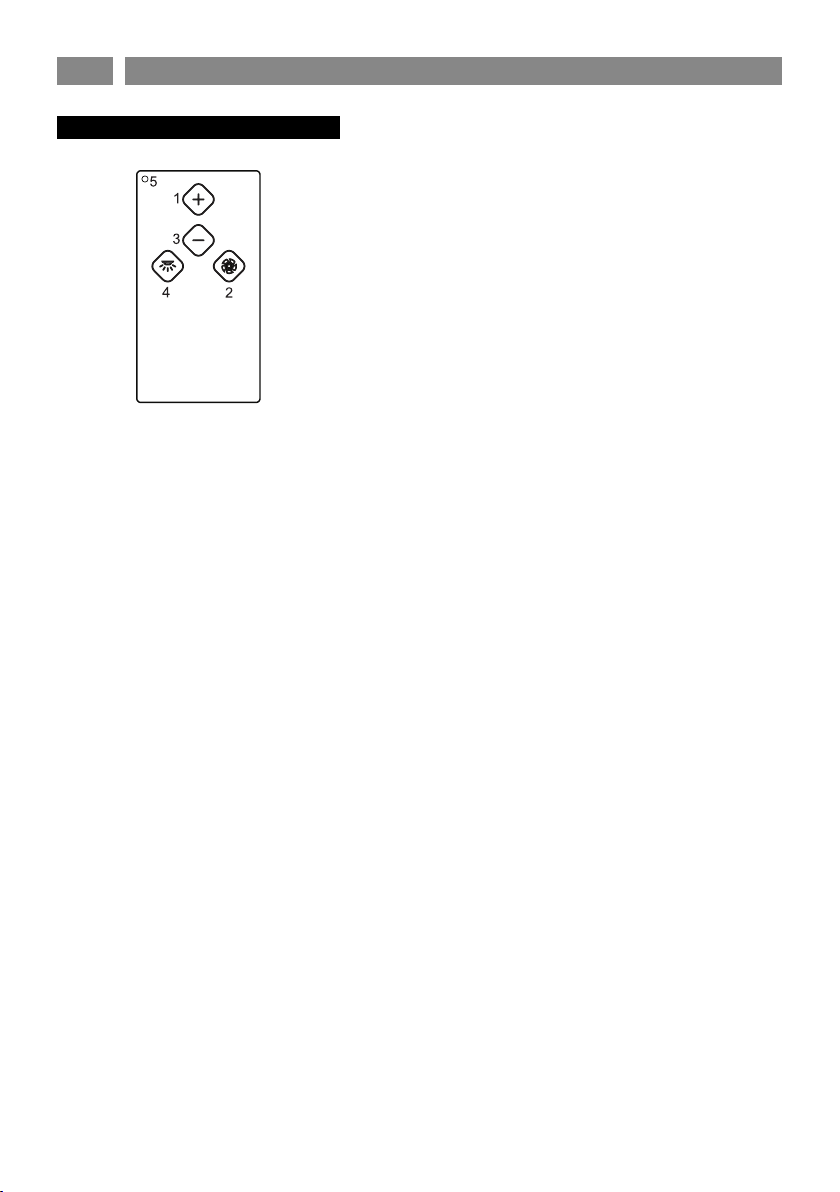

FUNKTIONSWEISE
1: + motor
2: On/O motor
3: - motor
4: On/O light
5: Led
Die LED-Anzeige auf der Abzugshaube zeigt die verschiedenen Geschwindigkeiten an: Grün für die 1.
Geschwindigkeit, Orange für die 2. Geschwindigkeit , Rot für die 3. Geschwindigkeit und rot blinkend für
die 4. Geschwindigkeit. Bei allen Hauben mit einer Leistungsfähigkeit von über 650 m³/h ist die letzte Stufe
zeitgesteuert; sie läuft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte,
nicht zeitgesteuerte Stufe zurück.
Kupplungsverfahren:
1. Trennen Sie die Haube von der Stromzufuhr
2. Schließen Sie die Haube wieder an der Stromzufuhr an
3. Drücken Sie die Taste Lichter in den ersten 5 Sekunden und lassen Sie sie wieder los, nachdem die Lichter
eingeschaltet sind (der Befehl muss mittels Taste 3 eingeschaltet sein)
4. Drücken Sie die Taste Motor innerhalb von 5 Sekunden und lassen Sie sie wieder los
An dieser Stelle muss ungefähr 10 Sekunden gewartet werden – nachher kann die Haube wieder normal
genutzt werden.
Anmerkung: 4 Stunden nach der letzten Betätigung einer Taste schaltet die Haube automatisch aus.
Im Falle von Interferenzen mit anderen Fernbedienungen in der Nähe ist das Verfahren des Code-Wechsels
einzuleiten.
Falls die elektronische Fernbedienung zu wechseln ist, muss sie auf der Frequenz der neuen Fernbedienung
mit dem Kupplungsverfahren neu geeicht werden.
Verfahren zur Erstellung eines neuen Fernbedienung-Codes
Die Fernbedienung wird mit vorbestimmten Codes geliefert.Wenn Sie eine neue Erstellung von Random-Codes
wünschen, ist folgendes Verfahren zu befolgen: Drücken Sie die beiden Tasten plus und minus mindestens 10
Sekunden lang, damit die Leds einschalten. Drücken Sie anschließend die zwei Tasten erneut (innerhalb von
3 Sekunden). Dreimaliges Blinken der Led zeigt an, dass der Vorgang abgeschlossen worden ist. Sobald der
Code der Fernbedienung geändert worden ist, muss das Kupplungsverfahren erneut durchgeführt werden.

17
S
1 2
3 4
wwcw
Abb. 1 Inselesse in Standardausfüh-
rung mit Stick(1) und Bedienfeld (2)
Die Steuerung der Haube erfolgt über
den Masterswitch am Kochfeld (3) oder
das Bedienfeld der Haube. Die Farb-
temperatur beträgt 4.000 K.
Anschluss des Receivers und Programmierung der Fernbedienung für optionale erweiterte Multi Control Funktion
(Steuerung der Lichtfarbe und Dimmen der Helligkeit)
Abb. 2 Die optionale Steuerung zusätz-
licher Lichtfunktionen per Fernbe-
dienung kann ganz einfach montiert
werden Der Einbau eines Receivers (Be-
stellnummer BLZ 501) und die Kopplung
mit der Fernbedienung (Bestellnummer
BLZ 502) ermöglichen die Steuerung von
Farbtemperatur und Helligkeit der Haube.
Mehr Informationen auf www.blaupunkt-einbaugeraete.com/de/multi-control.html
Abb. 5 Funktionen der Fernbedienung
FUNKTIONSHINWEISE
Die Fernbedienung steuert die Lichtfunk-
tionen, nicht aber den Betrieb der Dunst-
abzugshaube. Über die Fernbedienung
ausgeschaltetes Licht kann nur mit Hilfe
der Fernbedienung wieder eingeschaltet
werden.
(1)
(2)
(3)
Abb. 3 Einfache Montage des Receivers
Der Receiver lässt sich ohne zusätzliches
Werkzeug einfach montieren:
Stick (1) an der Oberseite der Haube ent-
fernen und den Receiver (4) einstecken.
(1)
(4)
(4)
(5)
Abb. 6 Kopplung mit Lichtsystem der
Küche Verfügt Ihre Küche ebenfalls über
diese Technologie, lassen sich Haube
und Lichtsystem der Küche koppeln und
ergeben so ein perfektes harmonisches
Bild mit einheitlicher Lichtfarbe und
Lichtintensität.
Stufenlos heller
dimmen
Licht ein-/
ausschalten
Stufenlos dunkler
dimmen
Speichern von
Farbe oder Modus:
Lang drücken: Das
verbundene Licht
blinkt, Einstellung
gespeichert
Kurz drücken: Gespei-
cherte Einstellung
verwenden
Fortlaufender
Modus: Stufenlo-
ser Farbwechsel
zwischen Warmweiß
und Kaltweiß
Einstellungszonen
Kurz drücken: Schritt-
weise Farbsteuerung
Kaltweiß
Lang drücken:
Stufenlose Farbsteue-
rung Kaltweiß Kurz drücken:
Schrittweise
Farbsteuerung
Warmweiß
Lang drücken:
Stufenlose Farbsteue-
rung Warmweiß
S
1 2
3 4
wwcw
Abb. 4 Receiver (4) und optionale
Fernbedienung (5) koppeln:
1. Schutzfolie der Batterie entfernen
2. Zum Anlernen der Fernbedie-
nung, den Learning Key auf dem
Receiver (4) 10 Sek. gedrückt halten
3. Learning Key auf dem Receiver (4)
kurz betätigen und direkt die
gewünschte Zone (
1 2 3 4
) auf
der Fernbedienung drücken
4. LED-Leuchten blinken einmal –
Empfänger angemeldet
5. Zum Löschen den Learning Key auf
dem Receiver (4) 10 Sek. drücken

18
AVVERTENZE I
Titolo
D FUNKTIONSWEISE
Wartung
Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.
Reinigung
Die Haube muss sowohl innen (mit Ausnahme des Bereichs hinter dem Fettlter) als auch außen
häug gereinigt werden. Benutzen Sie zum Reinigen ein mit denaturiertem Alkohol oder mit
einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von
Produkten, die Scheuermittel enthalten.
Zur beachtung
Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das
Auswechseln und die Reinigung der Filter betreen, können Brandgefahr verursachen. Wir
empfehlen daher die folgenden Anweisungen zu beachten.
Metall-Fettlter
muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen
werden. Bei Hauben mit Filtersättigungsanzeigen, beachten Sie
bitte die Signal-Leuchte, die zum reinigen des Metall Fettlters auordert! Bei schräg gestellten
Filtern (kopreie Hauben) sollten die Filter bei starken Gebrauch öfter gereinigt werden! Er kann
auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt
werden. Der Metall-Fettlter kann bei der Reinigung in der Spülmaschine eine Farbveränderung
bekommen, was jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt! Bitte
achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Ersatz- Metall-Fettltern nur Original-
Metall-Fettlter einsetzen, ansonsten erlischt die Garantieleistung.
Aktivkohlelter (nur bei Umluftversion)
Der Aktivkohlelter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar.
Der Aktivkohlelter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch
eher! Bei Hauben mit Filtersättigungsanzeigen, beachten Sie bitte die Signal-Leuchte, die zum
Wechsel des Aktivkohlelters auordert! Bitte achten Sie darauf, daß Sie bei einem erforderlichen
Kauf von Aktivkohleltern nur Original-Aktivkohlelter einsetzen, ansonsten erlischt die
Garantieleistung.
LED-LAMPEN
Im Fall einer Funktionsstörung der LED-Beleuchtungsgruppe muss der technische Kundendienst
kontaktiert werden, der die gesamte Gruppe austauscht.
Reduzierung der Umweltbelastung:
Um den Verbrauch des Haushaltsgeräts so gering wie möglich zu halten, empehlt es sich, immer
die geringste der für die Kochart geeigneten Absauggeschwindigkeiten zu benutzen, das Gerät
nicht länger als 15 Minuten nach dem Ausschalten der Kochfelder in Betrieb zu lassen und die
Beleuchtung immer auszuschalten, wenn man sich von dem Kochbereich entfernt.

19

20
Warnings
GB WARNINGS
The appliance should not be used by children under 8 years of age and by persons with
reduced physical, sensory and mental capabilities, or lack of experience and knowledge,
unless they are supervised or have received instructions regarding the safe use of the
appliance and are aware of the possible risks. Children must not play with the appliance.
Any intended cleaning and maintenance by the user should not be carried out by
children unless supervised. The hood should never be used without without the grid
properly tted! Never use the hood without the grill properly tted!
The accessible components can overheat when the cooktop is in use.
The hood must not be connected to the ues of other appliances that run on gas or
other fuels. When the hood is used at the same time as other appliances that run on gas
or other fuels, provision must be made for an adequate supply of air. No food must be
cooked ambé underneath the hood. The use of an unprotected ame could cause
damage to the lters and could cause res, so should be avoided. When frying food,
never leave the pan unattended because the cooking oil could are up. Please comply
with the technical and safety provisions set forth by your local competent authorities
regarding the ventilation of hoods.
This appliance conforms to European Directive 2002/96/EC, Waste Electrical and
Electronic Equipment (WEEE). Please dispose of this product correctly in the interest of
health and the environment.
The symbol on the product, or on the documents accompanying the product,
indicates that this appliance may not be treated as household waste. Instead it shall be
handedoverto the applicable collection pointfortherecyclingofelectrical andelectronic
equipment. Disposal must be carried out in accordance with local environmental
regulations for waste disposal. For more detailed information about treatment, recovery
and recycling of this product, please contact your local city oce, your household
waste disposal service or the shop where you purchased the product. If the power
cable is damaged you should, in the interest of safety, contact the manufacturer or the
manufacturer’s technical assistance service to request a replacement, or ask someone
who is similarly qualied.
Check also the drawings on the initial pages with the alphabetical and numerical
references in the explanatory text. Closely follow the instructions in this manual. We
cannot accept liability for any faults, detriment or re damage to the appliance due to
non-compliance with the manual’s instructions.
