BLB hydraulic BM70 User manual

UPGRADE YOUR HYDRAULIC CONTROL
BM70
MONOBLOCK
DIRECTIONAL
CONTROL VALVES
SOUPAPE DE COMMANDE
DIRECTIONNELLE
MONOBLOC BM70
INSTRUCTIONS MANUAL

BM70 MONOBLOCK DIRECTIONAL CONTROL VALVES / INSTRUCTIONS MANUAL
2

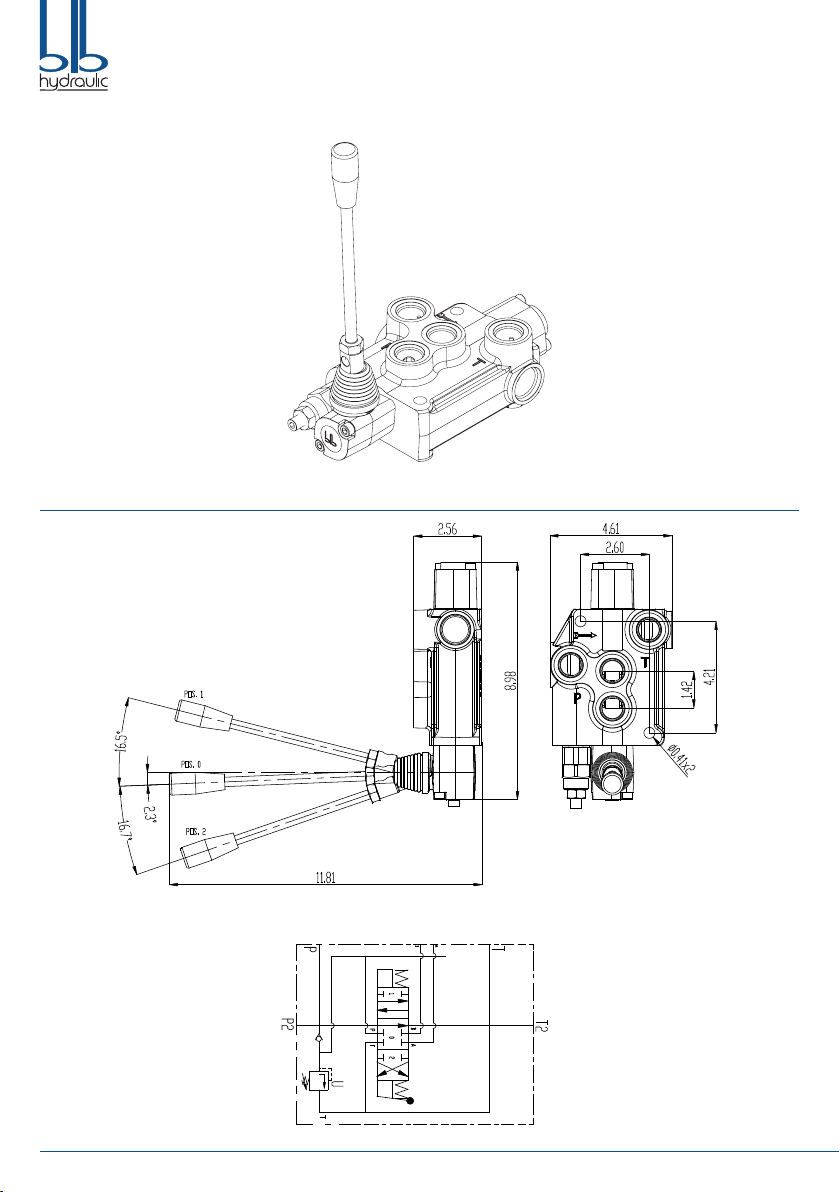

ITEM 8669798 – 928921 BM70/1 ZB FU /MO A1/
Installation Dimensions / Dimensions d’Installation

3
BM70 MONOBLOCK DIRECTIONAL CONTROL VALVES / INSTRUCTIONS MANUAL
ITEM 8669806 – 938258 BM70/2 ZB FU /MO A1/MO A1/
Installation Dimensions / Dimensions d’Installation

BM70 MONOBLOCK DIRECTIONAL CONTROL VALVES / INSTRUCTIONS MANUAL
4
ITEM 8669814 – 938259 BM70/3 ZB FU /MO A1/MO A1/MO A1/
Installation Dimensions / Dimensions d’Installation

BM70 MONOBLOCK DIRECTIONAL CONTROL VALVES / INSTRUCTIONS MANUAL 5
ITEM 8669962 – 928922 BM70/5 ZB FU /MO A1/MO A1/MO A1/MO A1/MO A1/
Installation Dimensions / Dimensions d’Installation

BM70 MONOBLOCK DIRECTIONAL CONTROL VALVES / INSTRUCTIONS MANUAL
6

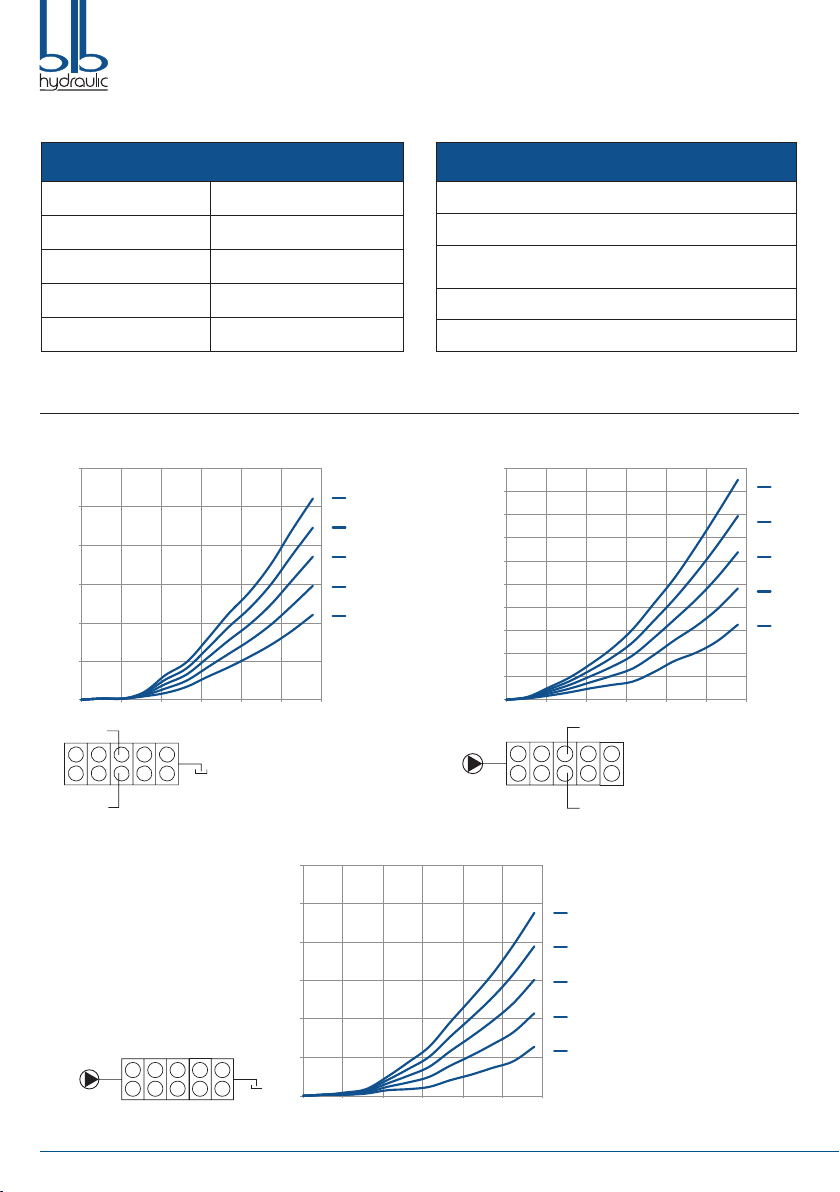

PRESSURE DROP
BM70 TECHNICAL SPECIFICATIONS
Work Flow / Max Flow 17 GPM / 18.5 GPM
Relief valve setting 2,100 PSI
Relief valve range 1,300 to 3,600 PSI
Inlet/Outlet Ports 12 ORB Side / 10 ORB Top
Work Ports 10 ORB
BM70 MAIN FEATURES
Zinc plating protects against corrosion and rust
Precise ow metering to accurately control actuator speed
Power beyond capability for easy addition of valves
downstream
Easy to convert from Open to Closed center
Customizable with a variety of spool and positioner options
0
50
100
150
200
250
300
0 5 10 15 20 25 30
PRESSURE (psi)
FLOW(gpm)
/5
/4
/3
/2
/1
BM70 A-T PRESSURE DROP
B
A
T
5 4 3 2 1
0
50
100
150
200
250
300
350
400
450
500
0 5 10 15 20 25 30
PRESSURE (psi)
FLOW(gpm)
/5
/4
/3
/2
/1
BM70 P-A PRESSURE DROP
P
B
A
1 2 3 4 5
0
50
100
150
200
250
300
0 5 10 15 20 25 30
PRESSURE (psi)
FLOW(gpm)
/5
/4
/3
/2
/1
BM70 P-T PRESSURE DROP
P
1 2 3 4 5
T
P
1 2 3 4 5
T
B
A
T
5 4 3 2 1
P
B
A
1 2 3 4 5

BM70 MONOBLOCK DIRECTIONAL CONTROL VALVES / INSTRUCTIONS MANUAL 7
EN

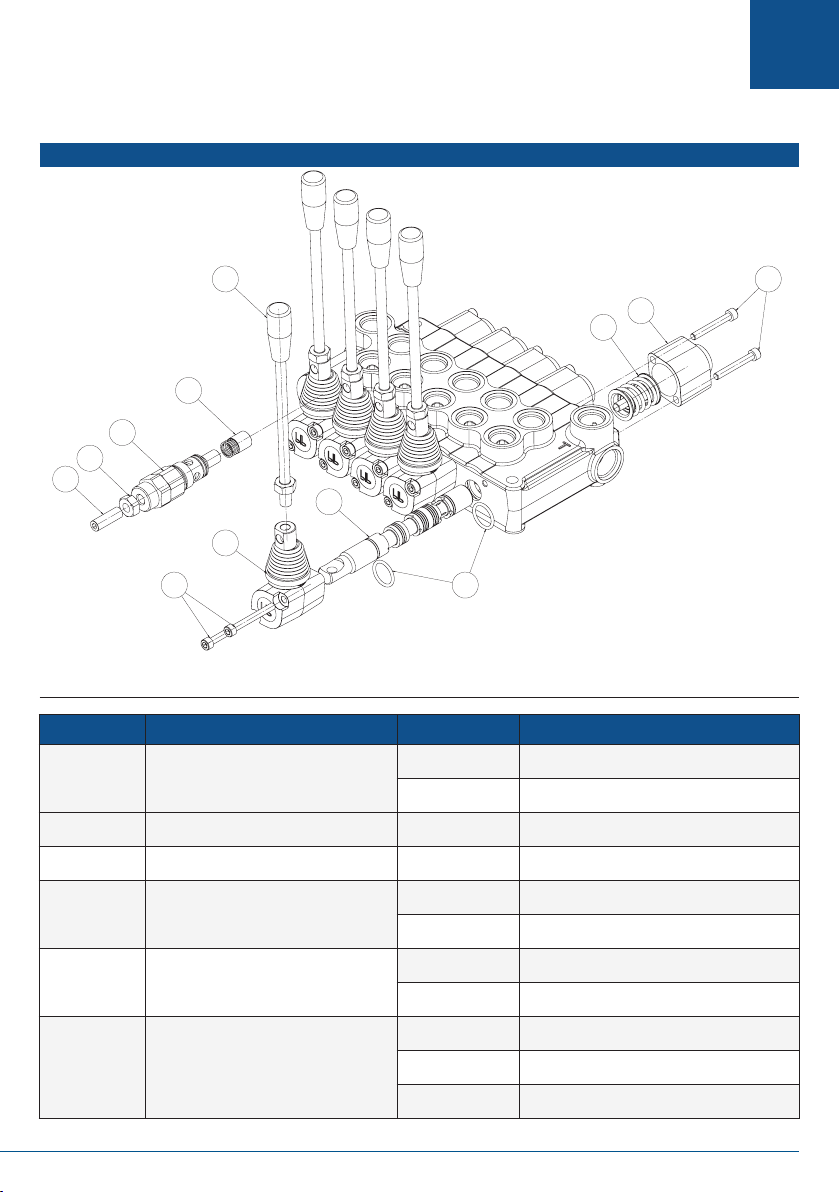

PARTS LIST:
Drawing 1
BM70 SPARE PARTS
Nº Parts Parts Nº sub part Sub part
1Relief Valve kit 1.1 Screw
1.2 Nut
2 Check valve
3 Kit handle
4 Handle cap kit 4 Handle cup
4.1 Screw
5 Spool kit 5.1 Seal
5 Spool
6 Positioner kit
6 Positioner cap
6.1 Positioner kit
6.2 Screw
1
1.2
1.1
2
3
4
4.1
5
5.1
6.1
6.2
6

BM70 MONOBLOCK DIRECTIONAL CONTROL VALVES / INSTRUCTIONS MANUAL
8
CHANGING THE VALVE SPOOL AND SEALS (See drawing 1):
Step 1. Remove the Handle (Part 3).
Step 2. Remove the Bolts (Part 6.2) with a 5mm hex key and remove the Positioner Cap (Part 6).
Step 3. Using a 5mm hex key remove the positioner (Part 6.1).
Step 4. Remove the bolts (Part 4.1) with a 5mm hex key and remove the Handle Cap (Part 4).
Step 5. Always start on the Positioner Cap side when removing the O-rings. Move the Spool (Part 5) only far enough to expose the
O-ring (Part 5.1). Be careful not to push the spool too far past the O-ring groove as this will cut the O-ring on the Handle Cap
side. Remove the O-ring with a pick.
Step 6. Remove the spool through the Positioner Cap end of the valve. Remove the Handle Cap side O-ring with a pick.
Step 7. Lightly oil the new spool with clean hydraulic uid. Insert the spool into the valve and push and pull it within the valve casting to make
sure there is very little resistance. If resistance is felt please try a new spool to eliminate binding.
Step 8. Push the spool back on the Handle Cap end so the O-ring can be installed in the groove.
Step 9. After the O-ring is installed in the Handle Cap end slowly push the spool from the Positioner Cap end to expose the O-ring
groove. Be careful not to push the spool too far past the O-ring groove as this will cut the O-ring on the Handle Cap side.
Install the O-ring in the groove.
Step 10. Install the Handle Cap rst and tighten the bolts to 6.3 ft. lbs.
Step 11. Install the Positioner into the spool and tighten to 9.6 ft. lbs.Then install the Positioner Cap and tighten the bolts to 6.3 ft. lbs.
Step 12. Add the Handle to the valve and move it back and forth to see if you feel any sticking of the spool. If it is not sticking the
installation is complete.
If it feels like it’s sticking, loosen the Caps and realign, then try it again, this should x the sticking issue.
CHANGING THE SPRING POSITIONER TO DETENT POSITIONER (See drawing 1):
Step 1. Remove the bolts (Part 6.2) with a 5mm hex key and remove the Positioner Cap (Part 6).
Step 2. Using a 5mm hex key remove the old Positioner (Part 6.1).
Step 3. Install the new Positioner into the Spool and tighten to 9.6 ft. lbs.
Step 4. Install the Positioner Cap and tighten the bolts to 6.3 ft. lbs.
SETTING THE RELIEF VALVE
An adjustable relief valve is standard on all monoblock directional valves. Standard factory setting is 2,100 PSI.
The relief pressure is adjusted by releasing the Nut (Part 1.2), and turning the Adjusting Screw (Part 1.1) with a 4 mm hex key wrench.
Turning the Adjusting Screw clockwise will increase the pressure and counter-clockwise will decrease the pressure (a pressure gauge
must be installed in the inlet line whenever the relief pressure is adjusted). Adjustable pressure range is 1,300 PSI to 3,600 PSI. Do not
backout adjusting screw to the point it falls out.

BM70 MONOBLOCK DIRECTIONAL CONTROL VALVES / INSTRUCTIONS MANUAL 9
EN
OPTIONAL
Power Beyond Adapter (CO)
Closed Center Plug (CCP)
Relief Valve Plug (RVP)
A
A
RVP
B
B
CO
A
A
CCP
HOW TO INSTALL POWER BEYOND ADAPTER (CO)
Step 1. Screw the power beyond adapter into the T2 port with 32
mm hex wrench and tighten to 44 ft. lbs. When the Power
Beyond Plug is installed a hose must be attached to the
T1 port and run back to the reservoir. Failure to do this will
cause the valve not to function properly.
HOW TO INSTALL CLOSED CENTER PLUG (CCP)
Step 1. Screw the Closed Center Plug into the T2 port with 12 mm
hex key and tighten to 44 ft. lbs. When the Closed Center
Plug is installed a hose must be attached to the T1 port
and run back to the reservoir. Failure to do this will cause
the valve not to function properly.
HOW TO INSTALL RELIEF VALVE PLUG (RVP)
Step 1. Remove the Relief Valve (Part 1) whit a 22mm wrench.
Step 2. Take out the load Check Valve (Part. 2) and install on the
relief valve plug
Step 3. Screw the Relief Valve Plug into the Relief Valve port with
10 mm hex key and tighten to 44 ft. lbs.

BM70 MONOBLOCK DIRECTIONAL CONTROL VALVES / INSTRUCTIONS MANUAL
10
WARNING
• All hydraulic valves must be properly installed into the hydraulic system to prevent personal injury and/or property damage. Further,
the improper servicing of a valve may result in personal injury and/or property damage. Please read and understand all catalogue
and service information before starting, as with all mechanical work the proper tools, knowledge, and safety equipment are required,
always wear safety glasses.
• Make sure all pressure has been relieved in the hydraulic lines before installing or servicing a hydraulic valve.
• Escaping hydraulic uid under pressure can have sufcient force to penetrate skin, causing serious personal injury. Do not use your
hand to check for hydraulic leaks.
• Before installing or servicing a hydraulic component make sure all weight has been removed from the cylinders or motors before
disconnecting hydraulic lines.
• Disconnecting the hydraulic lines while the cylinder or motor is under load may result in the unexpected rapid movement of machine
resulting in serious personal injury.
• Do not exceed the operating specications for pressure, ow or temperature, all hydraulic systems require a means to limit the
maximum pressure. This requires either a pressure relief valve in the system or a pump that has pressure compensation.
• Overpressure may cause sudden and unexpected failure of a component in the hydraulic system resulting in serious personal injury,
always use a gauge when adjusting a relief valve.

SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM70 / MANUEL D’INSTRUCTIONS 11
FR
CARACTÉRISTIQUES TECHNIQUE BM70
Débit de Travail / Débit Max. 17 GPM / 18,5 GPM
Réglage soupape de sûreté 2,100 PSI
Plage de fonctionnement
soupape de sûreté de 1,300 à 3,600 PSI
Orices d'Entrée/Sortie 12 ORB sur le côté / 10 ORB
sur le haut
Orices de Travail 10 ORB
CARACTÉRISTIQUES PRINCIPALES BM70
Dépôt au zinc de protection contre la corrosion et la rouille
Mesure de débit précis pour commander minutieusement la
vitesse des composants hydraulique
Possibilité de continuité de ligne de pression pour un ajout
simple de soupapes en aval
Simplicité de changement du centre Ouvert au centre Fermé
Personnalisable à l’aide de différents bobine et de
positionneurs en option

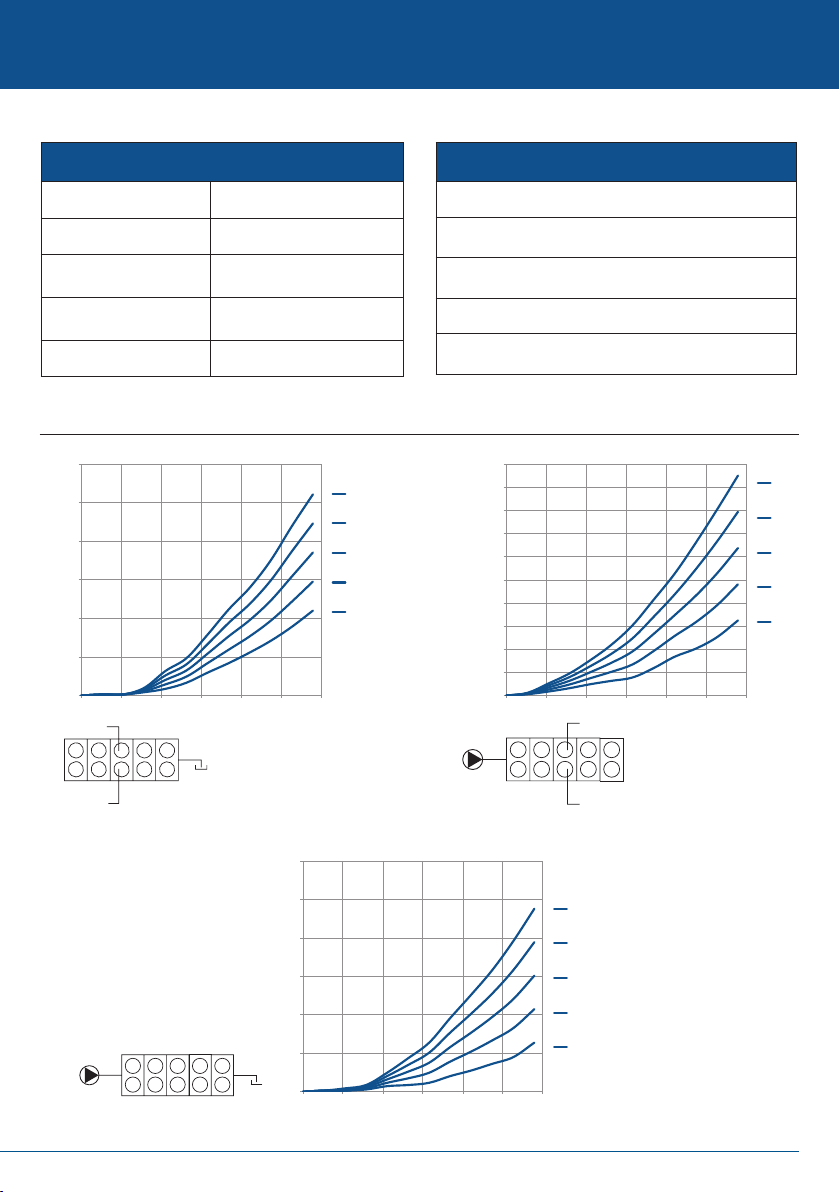

CHUTE DE PRESSION
0
50
100
150
200
250
300
0 5 10 15 20 25 30
PRESSURE (psi)
FLOW(gpm)
/5
/4
/3
/2
/1
BM70 A-T PRESSURE DROP
B
A
T
5 4 3 2 1
0
50
100
150
200
250
300
350
400
450
500
0 5 10 15 20 25 30
PRESSURE (psi)
FLOW(gpm)
/5
/4
/3
/2
/1
BM70 P-A PRESSURE DROP
P
B
A
1 2 3 4 5
0
50
100
150
200
250
300
0 5 10 15 20 25 30
PRESSURE (psi)
FLOW(gpm)
/5
/4
/3
/2
/1
BM70 P-T PRESSURE DROP
P
1 2 3 4 5
T
P
1 2 3 4 5
T
B
A
T
5 4 3 2 1
P
B
A
1 2 3 4 5

SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM70 / MANUEL D’INSTRUCTIONS
12

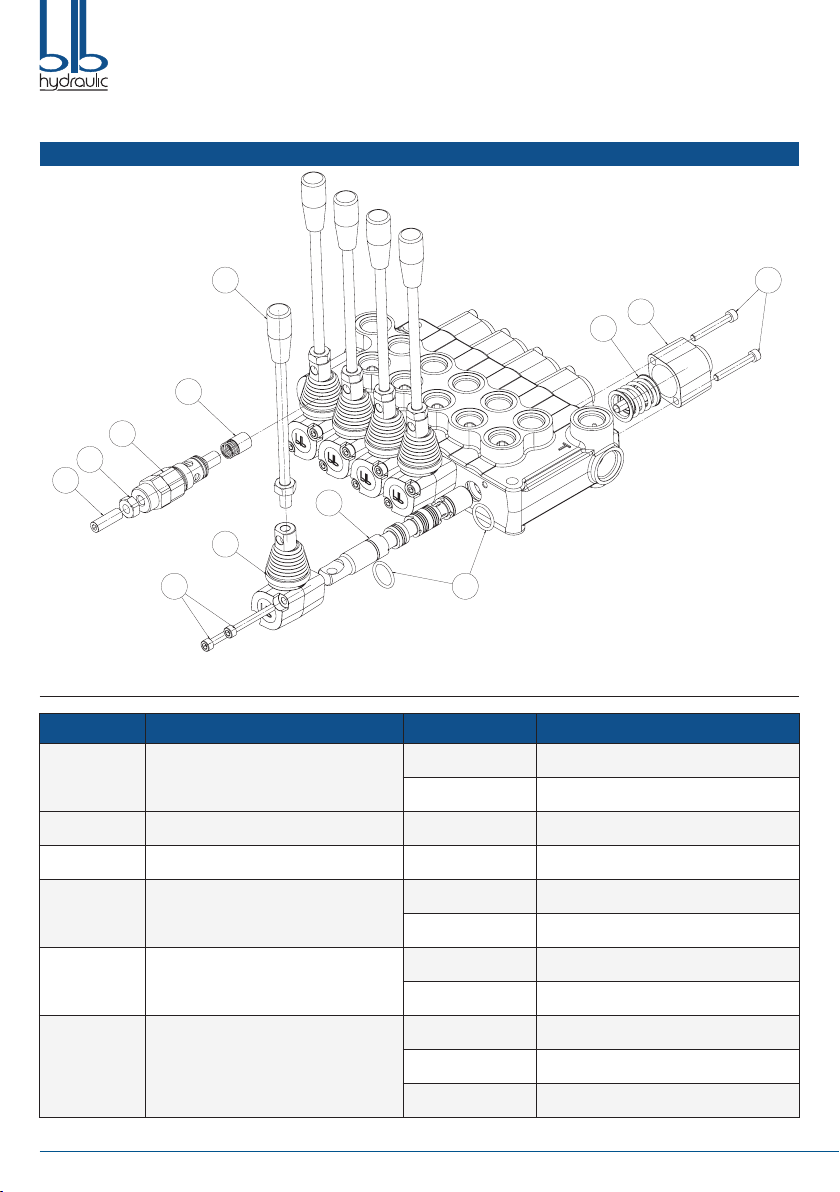

LISTE DES PIÈCES :
Schéma 1
PIÈCES DE RECHANGE BM70
Nº de Pièces Pièces Nº de sous-pièce Sous-pièce
1 Kit Soupape de Sûreté 1.1 Vis
1.2 Écrou
2 Clapet anti-retour
3Kit Tige levier
4 Kit Porte-levier 4 Actionnement levier
4.1 Vis
5 Kit Bobine 5.1 Joint
5 Bobine
6 Positionneur
6 Porte-Positionneur
6.1 Positionneur
6.2 Vis
1
1.2
1.1
2
3
4
4.1
5
5.1
6.1
6.2
6

SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM70 / MANUEL D’INSTRUCTIONS 13
FR
REMPLACEMENT DES JOINTS ET DU TIROIR DE LA SOUPAPE (VOIR SCHÉMA 1) :
Étape 1. Retirer le levier (Pièce 3).
Étape 2. Retirer les Boulons (Pièce 6.2) avec une clé hexagonale de 5 mm et retirer le Porte-Positionneur (Pièce 6).
Étape 3. En utilisant une clé hexagonale de 5mm, retirer le positionneur (Pièce 6.1).
Étape 4. Retirer les Boulons (Pièce 4.1) avec une clé hexagonale de 5 mm et retirer le Porte-Levier (Pièce 4).
Étape 5. Toujours commencer par le côté du Porte-positionneur lors du retrait des joints toriques. Déplacer le bobines (Pièce 5)
sufsamment pour faire apparaître le joint torique (Pièce 5.1). Veiller à ne pas pousser le bobines trop loin dans la rainure
du joint torique pour éviter de couper le joint torique sur le côté du Porte-Levier. Retirer le joint torique à l’aide d’un pic.
Étape 6. Retirer le bobines en le faisant coulisser par l’extrémité du Porte-Positionneur de la soupape. Retirer le joint torique sur le
côté du Porte-Levier à l’aide d’un pic.
Étape 7. Huiler légèrement le nouveau bobines avec de l’huile hydraulique propre. Insérer le bobines dans son logement, et le
pousser et le tirer dans l’orice moulé du distributeur pour vérier qu’il y a très peu de résistance. En cas de résistance, il
convient d’essayer un nouveau bobines pour éliminer le blocage.
Étape 8. Repousser le bobines sur l’extrémité du Porte-levier an que le joint torique puisse être installé dans la rainure .
Étape 9. Une fois que le joint torique a été installé dans l’extrémité du Porte-levier, pousser lentement le bobines en l’éloignant de
l’extrémité du Porte-positionneur, an de faire apparaître la rainure du joint torique. Veiller à ne pas pousser le bobines trop
loin dans la rainure du joint torique pour éviter de couper le joint torique sur le côté du Porte-Levier. Installer le joint torique
dans la rainure.
Étape 10. Installer tout d’abord le Porte-levier et serrer les boulons à un couple de 6.3 pi-lb.
Étape 11. Installer le Positionneur dans le bobines et serrer à un couple de 9.6 pi-lb. Installer ensuite le Porte-positionneur et serrer
les boulons à un couple de 6.3 pi-lb.
Étape 12. Monter le Levier sur la soupape et le déplacer de l’avant vers arrière pour vérier l’absence de blocage quelconque au niveau
du levier. En cas d’absence de blocage, l’installation est terminée.
En cas de présence d’un blocage, desserrer le Porte-positionneur et le Porte-levier et procéder à un réalignement, puis
essayer de nouveau, cela devrait éliminer le blocage éventuel.
REMPLACEMENT DU POSITIONNEUR À RESSORT PAR UN POSITIONNEUR À CRAN (VOIR SCHÉMA 1) :
Étape 1. Retirer les boulons (Pièce 6.2) avec une clé hexagonale de 5 mm et retirer le Porte-Positionneur (Pièce 6).
Étape 2. En utilisant une clé hexagonale de 5mm, retirer l’ancien Positionneur (Pièce 6.1).
Étape 3. Installer le nouveau Positionneur dans le bobines et serrer à un couple de 9.6 pi-lb.
Étape 4. Installer le Porte-positionneur et serrer les boulons à un couple de 6.3 pi-lb.
RÉGLAGE DE LA SOUPAPE DE SÛRETÉ
Toutes les soupapes directionnelles monoblocs sont équipées de façon standard d’une soupape de sûreté réglable. Le réglage d’usine
standard est de 2,100 PSI. La pression de décharge est ajustée en desserrant l’Écrou (Pièce 1.2), et en tournant la Vis de Réglage
(Pièce 1.1) à l’aide d’une clé hexagonale de 4 mm. Lorsque la Vis de Réglage est tournée dans le sens horaire, la pression augmente
et lorsqu’elle est tournée dans le sens antihoraire, la pression diminue (il est nécessaire d’installer un manomètre dans la ligne d’entrée
dès lors que la pression de décharge est ajustée). La plage de pression réglable est de 1,300 à 3,600 PSI. Ne pas desserrer totalement
la vis de réglage an d’éviter qu’elle ne tombe.

SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM70 / MANUEL D’INSTRUCTIONS
14
ACCESSOIRES
Centre à suivre de ligne de pression (CO)
Bouchon de Centre Fermé (CCP)
Bouchon de Soupape de Sûreté (RVP)
INSTALLATION DU CENTRE A SUIVRE DE LIGNE DE PRESSION (CO)
Étape 1. Visser le centre à suivre de la ligne de pression dans l’orice
T2 à l’aide d’une clé hexagonale de 32 mm et serrer à un
couple de 44 pi-lb. Lorsque le centre à suivre est installé,
il est nécessaire de raccorder un tuyau à l’orice T1 et de
placer l’autre extrémité dans le réservoir. Le non-respect
de cette consigne entraînera un dysfonctionnement de la
soupape.
INSTALLATION DU BOUCHON DE CENTRE FERMÉ (CCP)
Étape 1. Visser le Bouchon de Centre Fermé dans l’orice T2 à l’aide
d’une clé hexagonale de 12 mm et serrer à un couple de 44
pi-lb. Lorsque le Bouchon de Centre Fermé est installé, il est
nécessaire de raccorder un tuyau à l’orice T1 et de placer
l’autre extrémité dans le réservoir. Le non-respect de cette
consigne entraînera un dysfonctionnement de la soupape.
INSTALLATION DU BOUCHON DE LA SOUPAPE DE SÛRETÉ (RVP)
Étape 1. Retirer la Soupape de sûreté (Pièce 1) à l’aide d’une clé de
22 mm.
Étape 2. Retirer le Clapet anti-retour de charge (Pièce 2) et installer
le Bouchon de la soupape de sûreté.
Étape 3. Visser le Bouchon de la soupape de sûreté dans l’orice de
la Soupape de sûreté à l’aide d’une clé hexagonale de 10
mm et serrer à un couple de 44 pi-lb.
A
A
RVP
B
B
CO
A
A
CCP

SOUPAPE DE COMMANDE DIRECTIONNELLE MONOBLOC BM70 / MANUEL D’INSTRUCTIONS 15
FR
ATTENTION!
• Toutes les soupapes hydrauliques doivent être correctement installées dans le système hydraulique an d’éviter toute blessure et/ou
dommage matériel. De plus, l’entretien inadapté d’une soupape peut entraîner des blessures et/ou des dommages matériels. Il est
obligatoire de lire et de comprendre l’ensemble du catalogue et des informations concernant le fonctionnement avant de commencer,
et il est également nécessaire de posséder des connaissances adéquates et d’utiliser des équipements de sécurité, des outils adaptés,
de toujours porter des lunettes de sécurité, en cas d’exécution d’une intervention mécanique quelconque.
• Vérier que l’intégralité de la pression a été évacuée dans les conduits hydrauliques avant d’installer ou de réparer une soupape
hydraulique.
• Une fuite de uide hydraulique sous pression peut présenter une force sufsante pour pénétrer la peau et causer des blessures graves.
Ne pas vérier la présence de fuites hydrauliques à l’aide de vos mains.
• Avant d’installer ou de réparer un composant hydraulique, vérier que toute la pression contenue dans les cylindres ou dans les
moteurs, a été évacuée avant de débrancher les conduits hydrauliques.
• Le fait de débrancher les conduits hydrauliques lorsque le cylindre ou le moteur est encore sous pression, peut entraîner le mouvement
rapide et soudain de la machine et provoquer des blessures graves.
• Ne pas dépasser les caractéristiques de fonctionnement concernant la pression, le débit ou la température; tous les systèmes
hydrauliques doivent être équipés d’un dispositif permettant de limiter la pression maximale. Cela implique l’utilisation soit d’une
soupape de décharge dans le système, soit d’une pompe dotée d’une compensation de pression.
• Une surpression peut entraîner une panne soudaine et inattendue d’un composant dans le système hydraulique et provoquer des
blessures graves ; toujours utiliser un manomètre lors du réglage d’une soupape de sûreté.

BLB S.r.l.
Via Natta, 1
36040 Brendola (VI)
Italy
T. [phone]
F. [phone]
W. www.blbhydraulic.com
E. [email protected]
Quality management system certied
according to ISO 9001: 2008
Certicate Nr 50 100 11533
