BlueStork BS-EHD-25/COMBO/30 User manual

BSEHD25/COMBO/30
External Hard Drive Enclosure
Users’ manual p.2
Manuel utilisateur p.11
Manual del usuario p.20
Manuale dell’utente s.28
Gebruikershandleiding p.36
Bedienungsanleitung p.44
Manual do utilizador p.52
Εγχειρίδιο χρήστη p.60

ENGLISH
INTRODUCTION
Thank you for purchasing our product. Please read the
manual carefully before installation. Specications
subject to change without notice.
USERS’ MANUAL
2.5’’ HDD ENCLOSURE
2

ENGLISH
I. SYSTEM REQUIREMENTS
Hardware: USB3.0/2.0 Notebook or Desktop.
Software: Windows2000/2003/XP/Vista/7/8, Mac OS9.2
or latest versions.
II. FUNCTIONS
1. Supports 2.5’’ SATA + IDE HDD drives up to 9.5mm
of thickness.
2. USB3.0 interface supports data access rate up to 5
Gmbps, and downward compatible with USB1.1.
3. Plug & Play.
4. High quality aluminium housing, good for HDD heat
dissipation.
5. LED indicates power and data access.
6. Powered by USB port, no need of external power.
3

III. ACCESSORIES
USB3.0 Y cable 1PC
Users’ Manual 1PC
Screw Package 1PACK
Screw Driver 1PC
IV . HARDWARE INSTALLATION
Attention:

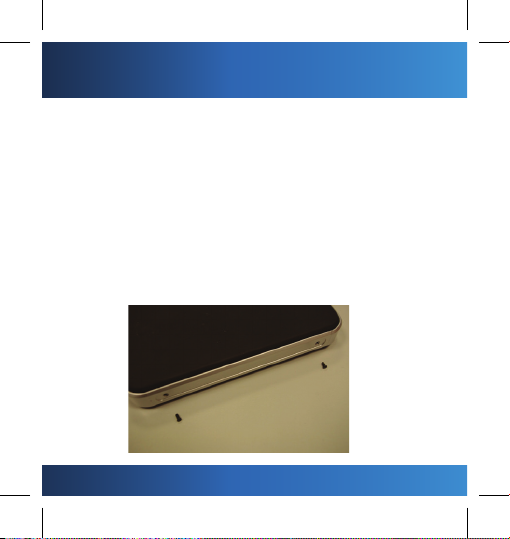

Illustration 1. Remove the 4 screws (2 each side)
ENGLISH
4

ENGLISH
Illustration 2. Remove the top

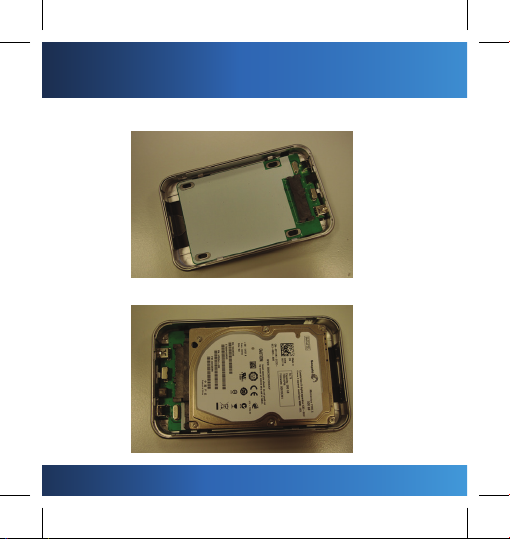

Illustration 3. Insert hard drive
5

Illustration 4. Put top back and put the screws back in.
ENGLISH
Illustration 5. Connect the mini USB cable.
6

ENGLISH
V. CONNECT THE EXTERNAL CASE TO COMPUTER
Use method:
a. Connect the well-installed HDD external case to USB –A
(3) connector of Y cable, and plug the USB-A (2) connector
into USB port of computer.
b. When the computer cannot supply enough power
for this device, you can plug USB-A (1) connector for
more power to run your device normally.
Attention: USB-A (1) connector can supply power only;
please do not use it for data accessing.
7

ENGLISH
VI . DRIVER INSTALLATION
a. Setup mode under Windows2000/2003/XP/VISTA/7/8,
the system can detect and setup [USB Mass Storage
Device] directly.

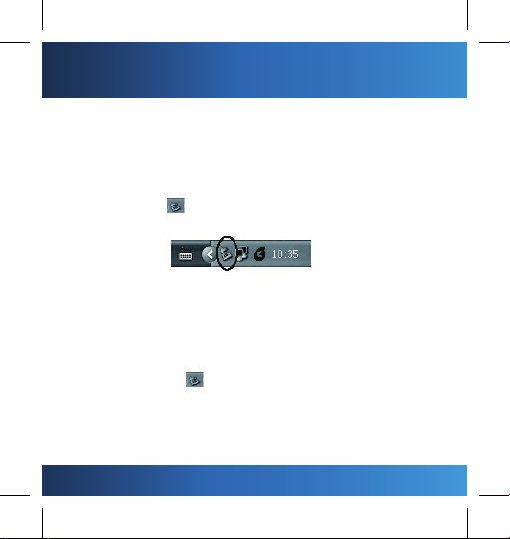

Then an icon will appear on the bottom right area
of the system toolbar as below:
b. Setup mode under Mac OS system
If your system is Mac OS9.2 or above, the system can
nd the driver directly.
VII . SAFETY REMOVE DEVICE
Click green arrow icon at right down corner of screen,
then Windows pop up a dialog box [Safety remove
USB...], click it to nish safety remove device.
8

ENGLISH
Attention
1. If device connect to USB1.1 port, data transfer speed
will be down to that of USB1.1.
2. If you use a brand new HDD, please format the HDD
rst.
3. Keep the device out of high temperature and humid
environment.
4. Ifdevice or HDD is damaged due toimproperoperation,
we would not take the responsibility of compensation
or repair.
9

EU DECLARATION OF CONFORMITY
We, the manufacturer/ Importer, AXS, 99-101 avenue Louis Roche,
Bâtiment A6, 92230 Gennevilliers, France
Declare that the product :
- Kind of product : 2.5 Inch USB3.0 to IDE+SATA HDD Enclosure
-Brand : BLUESTORK
-Model : BS-EHD-25/COMBO/30
-EAN : 3760162060171
Is in compliance with the essential requirements and other relevant
provisions of the following directives:
- Directive (2014/30/EU)
The product is compatible with the following norms/standards:
EN55032:2015
EN61000-3-2:2014
EN61000-3-3:2013
EN55024:2010/A1: 2015
Is in compliance with the essential requirements and other relevant
provisions of the following directives: ROHS 2.
Pascal Pibouleau
President
21/02/2017
99-101 Avenue Louis Roche – Peripark Bâtiment A6
92230 GENNEVILLIERS - FRANCE
Tel :+ 33 (0) 1 47 86 98 88 – Fax :+ 33 (0) 1 56 83 22 37
SAS au capital de 500 000 €
Siret : 490 985 801 00045 – RCS Nanterre

FRANÇAIS
INTRODUCTION
Nous vous remercions de votre achat. Veuillez lire
soigneusement ce manuel avant d’installer le produit.
Nous nous réservons le droit de modier sans préavis
les spécications de ce produit.
MANUEL UTILISATEUR
BOÎTIER POUR DISQUE DUR 2,5 POUCES
11

I. CONFIGURATION MINIMALE DU SYSTÈME
Matériel : Ordinateur portable ou de bureau équipé
d’un port USB3.0/2.0 libre.
Logiciel : Windows2000/2003/XP/Vista/7/8, Mac version
OS9.2 ou ultérieure.
II. CARACTÉRISTIQUES DE L’APPAREIL
1. Supporte des disques durs SATA + IDE 2,5 pouces
jusqu’à 9,5 mm d’épaisseur.
2. Interface USB3.0 rétro compatible USB1.1 pour un
débit d’accès aux données jusqu’à 5 Gbits/s.
3. Plug & Play
4. Boîtier en aluminium haute qualité qui facilite la
dissipation de la chaleur dégagée par le disque dur.
5.TémoinLED demise sous tension etd’accèsauxdonnées.
6. Alimentation par le port USB : pas d’alimentation
externe nécessaire.
FRANÇAIS
12

III. ACCESSORIES
Câble USB3.0 en Y x 1
Manuel utilisateur x 1
Visserie 1 sachet
Tournevis x 1
IV. INSTALLATION MATÉRIEL
Attention:
Illustration 1. Dévisser les 4 vis (2 de chaque côté).
FRANÇAIS
13

Illustration 2. Retirez le capot.
Illustration 3. Insérer le disque dur.
FRANÇAIS
14

Illustration 4. Revisser les 4 vis.
Illustration 5. Brancher la prise mini USB au boîtier.
FRANÇAIS
15

V. CONNEXION DU BOÎTIER EXTERNE À
L’ORDINATEUR
Méthode :
a. Reliezleboîtier externe–avecledisquedurcorrectement
monté – au connecteur USB-A (3) du câble en Y et insérez
le connecteur USB-A (2) dans le port USB de l’ordinateur.
b. Si l’ordinateur ne peut pas fournir une alimentation
susante à l’équipement, reliez le connecteur USB-A
(1) à l’ordinateur pour augmenter la puissance fournie.
Attention : Le connecteur USB-A (1) ne transmet que
l’alimentation électrique et ne peut pas servir au
FRANÇAIS
16

transfert de données.
VI. INSTALLATION DES PILOTES
a. Sous Windows 2000/2003/XP/VISTA/7/8, le
système détecte et installe automatiquement
l’appareil [Périphérique de stockage de masse USB].
Une icône apparaît alors dans la barre d’outil du
système (en bas à droite) comme ci-dessous :
b. Sous Mac OS :
Si votre ordinateur est équipé de Mac OS version 9.2
ou ultérieure, le système trouve automatiquement le
pilote nécessaire.
VII. RETIRER L’APPAREIL EN TOUTE SÉCURITÉ
Cliquez sur l’icône en bas à droite de l’écran pour
faire apparaître la boîte de dialogue Windows [Retirer
FRANÇAIS
17

en toute sécurité...], puis sur la désignation de votre
appareil pour le retirer en toute sécurité.
Attention
1. Si l’appareil est connecté à un port USB1.1, la vitesse
de transfert des données ne dépassera pas celle des
spécications USB1.1.
2. Si vous utilisez un disque dur neuf, commencez par
le formater.
3. Protégez l’appareil contre les températures élevées
et l’humidité.
4. Nousdéclinons toute responsabilité,avec annulation
de la garantie, en cas d’utilisation incorrecte de
l’appareil ou du disque dur.
FRANÇAIS
18

DECLARATION UE DE CONFORMITÉ
Nous, AXS, sis au 99-101 avenue Louis Roche, Bâtiment A6, 92230
Gennevilliers, France
Déclarons que les produits désignés ci-dessous :
-Type de produit : 2.5 Inch USB3.0 to IDE+SATA HDD Enclosure
-Marque : BLUESTORK
-Modèle : BS-EHD-25/COMBO/30
-EAN : 3760162060171
Sont conformes aux dispositions des directives Européennes
suivantes :
- Directive (2014/30/EU)
Et que les normes et/ou spécications techniques mentionnées ont
été appliquées sur un modèle type :
EN55032:2015
EN61000-3-2:2014
EN61000-3-3:2013
EN55024:2010/A1: 2015
Sont également conformes aux dispositions des directives ROHS 2.
Pascal Pibouleau
Président
21/02/2017
99-101 Avenue Louis Roche – Peripark Bâtiment A6
92230 GENNEVILLIERS - FRANCE
Tel :+ 33 (0) 1 47 86 98 88 – Fax :+ 33 (0) 1 56 83 22 37
SAS au capital de 500 000 €
Siret : 490 985 801 00045 – RCS Nanterre

ESPAÑOL
INTRODUCCIÓN
Gracias por adquirir nuestro producto. Por favor, lea el
manual con atención antes de proceder a la instalación
del dispositivo. Las especicaciones están sujetas a
posibles cambios sin noticación previa.
MANUAL DEL USUARIO
CARCASA EXTERNA DE DISCO DURO DE 2.5’’
20
