Bort Hobby Master BDM-130 User manual

BDM-130
91272836
RU
FR
DE
GB
Doppelschleifer .........................4
Bench grinder ..........................6
Touret à meuler .........................8
Машина заточная .....................11

2
1
230 V
50 Hz
130
W
12,7
mm
3,6
kg
2950
min-1

3

4
Doppelschleifer
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Schärfen von
Werkzeugen sowie zum Schleifen und Entgraten von
Metall.

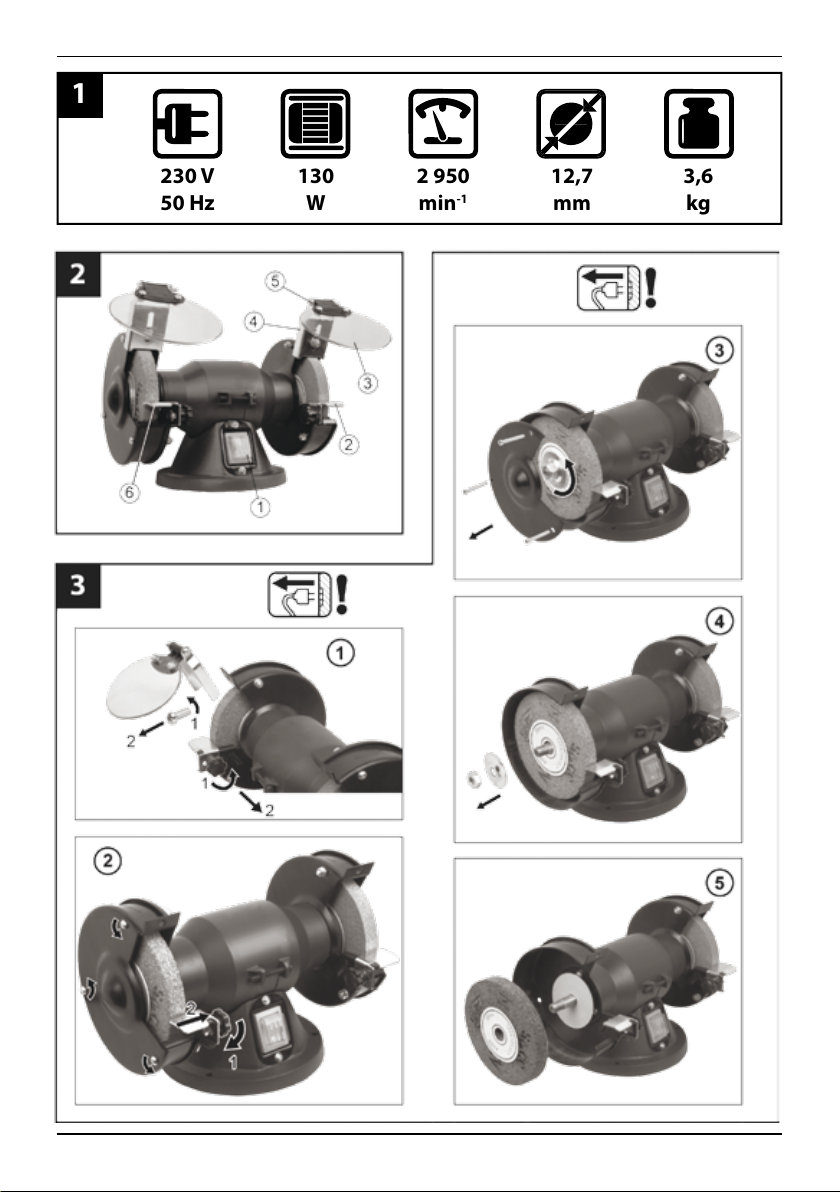

Technische daten (Bild. 1)
Werkzeug-elemente (Bild. 2)
1. Ein-/Ausschalter
2. Schleifauage (rechts)
3. Augenschutz
4. Augenschutz-Halterung
5. Schraube
6. Schleifauage (links)
Lieferumfang:
Schleifauage – 2 St.
Schutzblech – 2 St.
Schleifscheibe – 1 St.
ALLGEMEINE SICHERHEITSHINWEISE FÜR
ELEKTROWERKZEUGE
Lesen Sie alle Sicherheitshinweise
und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise
und Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begri
„Elektrowerkzeug“ bezieht sich auf netzbetriebene Elek-
trowerkzeuge (mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
• Halten Sie Ihren Arbeitsbereich sauber und gut beleuch-
tet. Unordnung oder unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explo-
sionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube benden. Elektrowerk-
zeuge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
• Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
• Der Anschlussstecker des Elektrowerkzeuges muss in
die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verrin-
gern das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Oberä-
chen wie von Rohren, Heizungen, Herden und Kühl-
schränken. Es besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektro-
werkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel erhö-
hen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten,
verwenden Sie nur Verlängerungskabel, die auch für
den Außenbereich geeignet sind. Die Anwendung eines
für den Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehler-
stromschutzschalters vermindert das Risiko eines elekt-
rischen Schlages.
Sicherheit von Personen
• Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einuss von Dro-
gen, Alkohol oder Medikamenten stehen. Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeu-
ges kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer
eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-
tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz
des Elektrowerkzeuges, verringert das Risiko von Ver-
letzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug ausge-
schaltet ist, bevor Sie es an die Stromversorgung und/
oder den Akku anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den Fin-
ger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen
führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüs-
sel, bevor Sie das Elektrowerkzeug einschalten. Ein
Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil bendet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung und
Handschuhe fern von sich bewegenden Teilen. Lockere
Deutsch

5
Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auangeinrichtungen mon-
tiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden.
Verwendung einer Staubabsaugung kann Gefährdun-
gen durch Staub verringern.
Verwendung und Behandlung
des Elektrowerkzeuges
• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr
einoder ausschalten lässt, ist gefährlich und muss repa-
riert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeuges.
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb
der Reichweite von Kindern auf. Lassen Sie Personen das
Gerät nicht benutzen, die mit diesem nicht vertraut sind
oder diese Anweisungen nicht gelesen haben. Elektro-
werkzeuge sind gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
• Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren
Sie, ob bewegliche Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder so beschä-
digt sind, dass die Funktion des Elektrowerkzeuges
beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Unfälle haben ihre
Ursache in schlecht gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerk-
zeuge usw. entsprechend diesen Anweisungen. Berück-
sichtigen Sie dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch von Elektrowerk-
zeugen für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem
Fachpersonal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Elektro-
werkzeuges erhalten bleibt.
SICHERHEITSHINWEISE
FÜR DOPPELSCHLEIFMASCHINEN
• Tragen Sie eine Schutzbrille.
• Die zulässige Drehzahl des Einsatzwerkzeugs muss min-
destens so hoch sein wie die auf dem Elektrowerkzeug
angegebene Höchstdrehzahl. Zubehör, das sich schneller
als zulässig dreht, kann zerbrechen und umheriegen.
• Verwenden Sie keine beschädigten Einsatzwerkzeuge.
Kontrollieren Sie vor jeder Verwendung die Schleif-
scheiben auf Absplitterungen und Risse. Wenn das Elek-
trowerkzeug oder das Einsatzwerkzeug herunterfällt,
überprüfen Sie, ob es beschädigt ist, oder verwenden
Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das
Einsatzwerkzeug kontrolliert und eingesetzt haben,
halten Sie und in der Nähe bendliche Personen sich
außerhalb der Ebene des rotierenden Einsatzwerkzeugs
auf und lassen Sie das Elektrowerkzeug eine Minute lang
mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeu-
ge brechen meist in dieser Testzeit.
• Verwenden Sie das Elektrowerkzeug nur mit dem Fun-
kenschutz. Heraustretende Funken können Ihr Auge
verletzen oder Gegenstände in der Umgebung in Brand
setzen.
• Schwenken Sie den Funkenschutz beim Schleifen so
weit wie möglich nach unten. Beim Schleifen von Metal-
len entsteht Funkenug.
• Überprüfen Sie regelmäßig den Abstand zwischen der
Werkstückauage bzw. der Halterung für den Funken-
schutz zur Schleifscheibe und stellen Sie ihn ggf. nach.
Der Abstand zur Schleifscheibe darf nicht größer als 2
mm sein. Bei größerem Abstand sind Sie vor Funkenug
nicht ausreichend geschützt. Das Werkstück kann durch
die Rotationsbewegung der Schleifscheibe eingezogen
werden und zu Verletzungen führen.
• Führen Sie das Werkstück nur gegen das eingeschaltete
Elektrowerkzeug und schalten Sie das Elektrowerkzeug
erst aus, nachdem Sie das Werkstück abgehoben haben.
Das Werkstück kann sich plötzlich bewegen.
• Führen Sie das Werkstück niemals gegen die Seite der
rotierenden Schleifscheibe und schleifen Sie immer von
vorne. Das Werkstück kann durch die Rotationsbewe-
gung aus der Hand gerissen werden und zu Verletzun-
gen führen.
• Greifen Sie nie in die laufende Schleifscheibe des Elek-
trowerkzeuges. Dies kann zu schweren Verletzungen
führen.
• Bremsen Sie auslaufende Schleifscheiben nicht durch
seitliches Gegendrücken ab. Das Werkstück kann durch
die Rotationsbewegung aus der Hand gerissen werden
und zu Verletzungen führen.
• Tragen Sie eine Arbeitsschürze. Achten Sie darauf, dass
keine Personen durch Funkenug gefährdet werden.
Entfernen Sie brennbare Materialien aus der Nähe. Beim
Schleifen von Metallen entsteht Funkenug.
• Halten Sie Ihren Arbeitsplatz sauber. Materialmischun-
gen sind besonders gefährlich. Leichtmetallstaub kann
brennen oder explodieren.
WARTUNG UND REINIGUNG
Trennen Sie die Maschine vom Netz, wenn Sie am
Mechanismus Wartungsarbeiten ausführen müssen.
• Die Maschinen von BORT GLOBAL LIMITED sind entwor-
fen, um während einer langen Zeit problemlos und mit
minimaler Wartung zu funktionieren. Sie Verlängern die
Lebensdauer, indem Sie die Maschine regelmäßig reini-
gen und fachgerecht behandeln.
• Reinigen Sie das Maschinengehäuse regelmäßig mit
einem weichen Tuch, vorzugsweise nach jedem Einsatz.
Halten Sie die Lüfterschlitze frei von Staub und Schmutz.
Entfernen Sie hartnäckigen Schmutz mit einem weichen
Tuch, angefeuchtet mit Seifen wasser. Verwenden Sie

6
keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw.
Derartige Stoe beschädigen die Kunststoteile.
• Die Maschine braucht keine zusätzliche Schmierung.
• Wenden Sie sich in Störungsfällen, z.B. durch Verschleiß
eines Teils, an Ihren örtlichen BORT GLOBAL LIMITED-
Vertragshändler.
ENTSORGUNG
Alt-Elektrogeräte sind Wertstoe, sie gehören
daher nicht in den Hausmüll!
Wir möchten Sie daher bitten, uns mit Ihrem
aktiven Beitrag bei der Ressourcenschonung und
beim Umweltschutz zu unterstützen und dieses Gerät bei
den-falls vorhandeneingerichteten Rücknahmestellen
abzugeben.
Um Transportschäden zu verhinderen, wird die Maschine
in einer soliden Verpackung geliefert. Die Verpackung
besteht weitgehend aus verwertbarem Material. Benutzen
Sie also die Möglichkeit zum Recyclen der Verpackung.
Bringen Sie bei Ersatz die alten Maschinen zu Ihren ört-
lichen BORT GLOBAL LIMITED-Vertagshändler. Er wird
sich um eine umweltfreundliche Verarbeitung ïhrer alten
Maschine bemühen.
Geräusch-/Vibrationsinformation
Gemessen gemäß EN 60745-2-11 beträgt der Schalldruck-
pegel dieses Gerätes 80,5 dB(A) und der Schalleistungs-
pegel 93,5 dB(A) (Standard- abweichung: 3 dB), und die
Vibration 7,8 m/s2(Hand-Arm Methode).
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, daß dieses
Produkt mit den folgenden Normen oder normativen
Dokumenten übereinstimmt: EN 61029-2-4, gemäß den
Bestimmungen der Richtlinien 2006/95/EG, 2011/65/EU.
Bench grinder
Intended Use
The machine is intended for sharpening tools as well as for
grinding and deburring metal.
Technical specications (g. 1)
Product elements (g. 2)
1. On/o switch
2. Tool rest (Right)
3. Eye shield
4. Eye shield bracket
5. Screw
6. Tool rest (Left)
The complete set includes:
Tool rest – 2 pcs.
Safety shield – 2 pcs.
Grinding stone – 1 pcs.
GENERAL POWER TOOL SAFETY WARNINGS
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result
in electric shock, re and/or serious injury.
Save all warnings and instructions for future reference.
The term“power tool” in the warnings refers to your main-
soperated (corded) power tool or battery-operated (cord-
less) power tool.
Work area safety
• Keep work area clean and well lit. Cluttered or dark areas
invite accidents.
• Do not operate power tools in explosive atmospheres,
such as in the presence of ammable liquids, gases or
dust. Power tools create sparks which may ignite the
dust or fumes.
• Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
Electrical safety
• Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodied plugs and
matching outlets will reduce risk of electric shock.
• Avoid body contact with earthed or grounded surfaces,
such as pipes, radiators, ranges and refrigerators. There
is an increased risk of electric shock if your body is
earthed or grounded.
• Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
• Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts. Damaged
or entangled cords increase the risk of electric shock.
English

7
• When operating a power tool outdoors, use an extension
cord suitable for outdoor use. Use of a cord suitable for
outdoor use reduces the risk of electric shock.
• If operating a power tool in a damp location is unavoid-
able, use a residual current device (RCD) protected sup-
ply. Use of an RCD reduces the risk of electric shock.
Personal safety
• Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the inuence of drugs,
alcohol or medication. A moment of inattention while
operating power tools may result in serious personal
injury.
• Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.
• Prevent unintentional starting. Ensure the switch is in
the o-position before connecting to power source and/
or battery pack, picking up or carrying the tool. Carrying
power tools with your nger on the switch or energising
power tools that have the switch on invites accidents.
• Remove any adjusting key or wrench before turning the
power tool on. A wrench or a key left attached to a rotat-
ing part of the power tool may result in personal injury.
• Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
• Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from mov-
ing parts. Loose clothes, jewellery or long hair can be
caught in moving parts.
• If devices are provided for the connection of dust extrac-
tion and collection facilities, ensure these are connected
and properly used. Use of dust collection can reduce
dust-related hazards.
Power tool use and care
• Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
• Do not use the power tool if the switch does not turn
it on and o. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
• Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
• Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
• Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may aect the power tool’s operation. If
damaged, have the power tool repaired before use. Many
accidents are caused by poorly maintained power tools.
• Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to
bind and are easier to control.
• Use the power tool, accessories and tool bits etc. in
accordance with these instructions, taking into account
the working conditions and the work to be performed.
Use of the power tool for operations dierent from
those intended could result in a hazardous situation.
Service
Have your power tool serviced by a qualied repair person
using only identical replacement parts. This will ensure
that the safety of the power tool is maintained.
SAFETY WARNINGS FOR BENCH GRINDERS
• Wear safety goggles.
• The rated speed of the accessory must be at least equal
to the maximum speed marked on the power tool.
Accessories running faster than their rated speed can
break and y apart.
• Do not use a damaged accessory. Before each use, check
the grinding wheel for chips and cracks. If the machine
or application tool is dropped, inspect for damage or
install an undamaged application tool. After inspecting
and installing the application tool, position yourself
and bystanders away from the plane of the rotating
application tool and run the power tool at maximum no-
load speed for one minute. Damaged application tools
will normally break apart during this test time.
• Use the machine only with the spark guard. Sparks
being expelled can injure your eyes or set objects in the
vicinity on re.
• When grinding, tilt down the spark guard as far as
possible. Sparking occurs when grinding metal.
• Regularly check the clearance between the workpiece
support as well as the holder of the spark guard to the
grinding wheel, and readjust as required. The clearance
to the grinding wheel may not exceed 2 mm. When the
clearance is larger, you are not suciently protected
against sparking. The workpiece can be drawn in by
the rotational motion of the grinding wheel and lead
to injuries.
• Guide the workpiece only against the switched-on
machine and do not switch the machine o until after
having removed the workpiece. The workpiece can
move suddenly.
• Never apply the workpiece laterally against the rotating
grinding wheel, and always grind from the front. The
workpiece can be drawn out of your hand through the
rotational motion of the grinding wheel and lead to
injuries.
• Never reach into the running grinding wheel of the
machine. This can lead to serious injuries.
• Do not stop coasting grinding wheels by applying
lateral pressure to them. The workpiece can be drawn
out of your hand through the rotational motion of the
grinding wheel and lead to injuries.
• Wear a work apron. Pay attention that other persons are
not put at risk from sparking. Remove ammable materi-
als in close vicinity. Sparking occurs when cutting metal.
• Keep your workplace clean. Blends of materials are
particularly dangerous. Dust from light alloys can burn
or explode.
MAINTENANCE AND CLEANING

8
Touret à meuler
Introduction
L’outil électroportatif est conçu pour l’aûtage des outils
ainsi que pour le ponçage et l’ébarbage des métaux.
Specications techniques (g. 1)
Elements de l’outil (g. 2)
1. Interrupteur On/o
2. Porte-outil (Droit)
3. Ecran protecteur
4. Support de l’écran protecteur
5. Vis
6. Porte-outil (Gauche)
Composition:
Porte-outil – 2 pcs.
Écran protecteur – 2 pcs.
Meule à aiguiser – 1 pcs.
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX
POUR L’OUTIL
Lire tous les avertissements de sécurité et toutes les
instructions.
Ne pas suivre les avertissements et instructions peut
donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.
Conserver tous les avertissements et toutes les instruc-
tions pour pouvoir s’y reporter ultérieurement.
Le terme «outil» dans les avertissements fait référence à
votre outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou votre outil fonctionnant sur batterie
(sans cordon d’alimentation).
Sécurité de la zone de travail
• Conserver la zone de travail propre et bien éclairée.
Les zones en désordre ou sombres sont propices aux
accidents.
• Ne pas faire fonctionner les outils électriques en atmos-
phère explosive, par exemple en présence de liquides
inammables, de gaz ou de poussières. Les outils élec-
triques produisent des étincelles qui peuvent enam-
mer les poussières ou les fumées.
• Maintenir les enfants et les personnes présentes à l’écart
pendant l’utilisation de l’outil. Les distractions peuvent
vous faire perdre le contrôle de l’outil.
Sécurité électrique
• Il faut que les ches de l’outil électrique soient adaptées
au socle. Ne jamais modier la che de quelque façon
que ce soit. Ne pas utiliser d’adaptateurs avec des outils
à branchement de terre. Des ches non modiées et des
socles adaptés réduiront le risque de choc électrique.
• Eviter tout contact du corps avec des surfaces reliées à la
terre telles que les tuyaux, les radiateurs, les cuisinières
Français
Make sure that the machine is not live when carry-
ing out maintenance work on the motor.
• Regularly clean the machine housing with a soft cloth,
preferably after each use. Keep the ventilation slots free
from dust and dirt.If the dirt does not come o use a soft
cloth moistened with soapy water. Never use solvents
such as petrol, alcohol, ammonia water, etc. These sol-
vents may damage the plastic parts.
• The machine requires no additional lubrication.
• Should a fault occur, e.g. after wear of a part, please
contact your local BORT GLOBAL LIMITED dealer.
DISPOSAL
Discarded electric appliances are recyclable and
should not be discarded in the domestic waste!
Please actively support us in conserving resources
and protecting the environment by returning this
appliance to the collection centres (if available).
In order to prevent the machine from damage during
transport, it is delivered in a sturdy packaging. Most of
the packaging materials can be recycled. Take these ma-
terials to the appropriate recycling locations. Take your
unwanted machines to your local BORT GLOBAL LIMITED
dealer. Here they will be disposed of in an environmentally
safe way.
Noise/Vibration Information
Measured in accordance with EN 60745-2-11 the sound
pressure level of this tool is 80,5 dB(A) and the sound
power level is 93,5 dB(A) (standard deviation: 3 dB), and
the vibration is 7,8 m/s2(hand-arm method).
Declaration of Conformity
We declare under our sole responsibility that this product
is in conformity with the following standards or standard-
ized documents: EN 61029-2-4, in accordance with the
regulations 2006/95/EC, 2011/65/EU.

9
et les réfrigérateurs. Il existe un risque accru de choc
électrique si votre corps est relié à la terre.
• Ne pas exposer les outils à la pluie ou à des conditions
humides. La pénétration d’eau à l’intérieur d’un outil
augmentera le risque de choc électrique.
• Ne pas maltraiter le cordon. Ne jamais utiliser le cordon
pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubriant, des arêtes ou
des parties en mouvement. Les cordons endommagés
ou emmêlés augmentent le risque de choc électrique.
• Lorsqu’on utilise un outil à l’extérieur, utiliser un prolon-
gateur adapté à l’utilisation extérieure. L’utilisation d’un
cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.
• Si l’usage d’un outil dans un emplacement humide est
inévitable, utiliser une alimentation protégée par un
dispositif à courant diérentiel résiduel (RCD). L’usage
d’un RCD réduit le risque de choc électrique.
Sécurité des personnes
• Rester vigilant, regarder ce que vous êtes en train de
faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica-
ments. Un moment d’inattention en cours d’utilisation
d’un outil peut entraîner des blessures graves des
personnes.
• Utiliser un équipement de sécurité. Toujours porter
une protection pour les yeux. Les équipements de
sécurité tels que les masques contre les poussières, les
chaussures de sécurité antidérapantes, les casques ou
les protections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.
• Eviter tout démarrage intempestif. S’assurer que l’inter-
rupteur est en position arrêt avant de brancher l’outil
au secteur et/ou au bloc de batteries, de le ramasser ou
de le porter. Porter les outils en ayant le doigt sur l’inter-
rupteur ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.
• Retirer toute clé de réglage avant de mettre l’outil en
marche. Une clé laissée xée sur une partie tournante de
l’outil peut donner lieu à des blessures de personnes.
• Ne pas se précipiter. Garder une position et un équi-
libre adaptés à tout moment. Cela permet un meilleur
contrôle de l’outil dans des situations inattendues.
• S’habiller de manière adaptée. Ne pas porter de vête-
ments amples ou de bijoux. Garder les cheveux, les vête-
ments et les gants à distance des parties en mouvement.
Des vêtements amples, des bijoux ou les cheveux longs
peuvent être pris dans des parties en mouvement.
• Si des dispositifs sont fournis pour le raccordement
d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correcte-
ment utilisés. Utiliser des collecteurs de poussière peut
réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
• Ne pas forcer l’outil. Utiliser l’outil adapté à votre applica-
tion. L’outil adapté réalisera mieux le travail et de ma-
nière plus sûre au régime pour lequel il a été construit.
• Ne pas utiliser l’outil si l’interrupteur ne permet pas de
passer de l’état de marche à arrêt et vice versa. Tout outil
qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.
• Débrancher la che de la source d’alimentation en
courant et/ou le bloc de batteries de l’outil avant tout
réglage, changement d’accessoires ou avant de ran-
ger l’outil. De telles mesures de sécurité préventives
réduisent le risque de démarrage accidentel de l’outil.
• Conserver les outils à l’arrêt hors de la portée des
enfants et ne pas permettre à des personnes ne connais-
sant pas l’outil ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux entre les mains
d’utilisateurs novices.
• Observer la maintenance de l’outil. Vérier qu’il n’y a
pas de mauvais alignement ou de blocage des parties
mobiles, des pièces cassées ou toute autre condition
pouvant aecter le fonctionnement de l’outil. En cas de
dommages, faire réparer l’outil avant de l’utiliser. De nom-
breux accidents sont dus à des outils mal entretenus.
• Garder aûtés et propres les outils permettant de cou-
per. Des outils destinés à couper correctement entrete-
nus avec des pièces coupantes tranchantes sont moins
susceptibles de bloquer et sont plus faciles à contrôler.
• Utiliser l’outil, les accessoires et les lames etc., conformé-
ment à ces instructions, en tenant compte des condi-
tions de travail et du travail à réaliser. L’utilisation de
l’outil pour des opérations diérentes de celles prévues
pourrait donner lieu à des situations dangereuses.
Maintenance et entretien
Faire entretenir l’outil par un réparateur qualié utilisant
uniquement des pièces de rechange identiques. Cela
assurera que la sécurité de l’outil est maintenue.
AVERTISSEMENTS DE SÉCURITÉ
POUR TOURETS À MEULER
• Portez toujours des lunettes de protection.
• La vitesse assignée de l’accessoire doit être au moins
égale à la vitesse maximale indiquée sur l’outil
électrique. Les accessoires fonctionnant plus vite que
leur vitesse assignée peuvent se rompre et voler en
éclat.
• Ne pas utiliser d’accessoire endommagé. Avant chaque
utilisation examiner les meules pour détecter la
présence éventuelle de copeaux et de ssures. Si l’outil
électrique ou l’accessoire a subi une chute, examiner
les dommages éventuels ou installer un accessoire
non endommagé. Après examen et installation
d’un accessoire, placez-vous ainsi que les personnes
présentes à distance du plan de l’accessoire en rotation
et faire fonctionner l’outil électrique à vitesse maximale
à vide pendant 1min. Normalement, les accessoires
endommagés se brisent pendant cette période d’essai.
• N’utiliser l’appareil électroportatif qu’avec la protection
anti-étincelles. Les étincelles projetées peuvent
endommager vos yeux ou enammer des objets se
trouvant à proximité.
• Lors du meulage, faire basculer la protection anti-
étincelles vers le bas autant que possible. L’usinage des
métaux génère des étincelles.
• Contrôler régulièrement la distance entre le support
de la pièce ou le dispositif de xation de la protection
anti-étincelles et la meule et, le cas échéant, réajustezla.

10
La distance vers la meule ne doit pas dépasser 2 mm.
Si la distance est plus importante, vous n’êtes pas
susamment protégé contre les étincelles. La pièce
peut être happée par la rotation de la meule, ce qui
entraîne des blessures.
• Ne guider la pièce à travailler contre l’outil
électroportatif que lorsque celui-ci est en marche et
n’arrêter l’outil électroportatif qu’après l’avoir retiré de la
pièce à travailler. La pièce à travailler risque d’eectuer
un mouvement brusque.
• Ne jamais approcher la pièce à travailler de la meule en
rotation par le côté, mais travailler toujours par l’avant.
La pièce peut être happée par la rotation de la meule, ce
qui entraîne des blessures.
• Ne jamais mettre les doigts dans la meule en rotation.
Ceci peut entraîner de graves blessures.
• Ne pas freiner les disques à meuler qui ralentissent
en exerçant une pression latérale. La pièce peut être
happée par la rotation de la meule, ce qui entraîne des
blessures.
• Porter un tablier de travail. Veiller à protéger toute
personne contre des projections d’étincelles. Enlever
les matériaux inammables se trouvant à proximité.
L’usinage des métaux génère des étincelles.
• Maintenir propre l’espace de travail. Les mélanges
de matériaux sont particulièrement dangereux. Les
poussières de métaux légers peuvent être explosives ou
inammables.
NETTOYAGE ET ENTRETIEN
Assurez-vous que la machine n’est pas sous tension
si vous allez procéder à des travaux d’entretien dans
son système mécanique.
• Nettoyez régulièrement le carter au moyen d’un chion
doux, de préférence a Tissue de chaque utilisation.
Veillez à ce que les fentes d’aération soient indemnes de
poussière et de saletés.
• En présence de saleté tenace, employez un chion doux
humecté d’eau savonneuse. Proscrivez l’emploi de sol-
vants comme l’essence, l’alcool, l’ammoniaque etc. car
ces substances attaquent les pièces en plastique.
• Cette machine ne nécessite pas de graissage supplé-
mentaire.
• En cas de panne survenue par exemple à la suite de
l’usure d’une pièce, contactez votre distributeur BORT
GLOBAL LIMITED local.
ÉLIMINATION DES DÉCHETS
Tout appareil électrique usé est une matière recy-
clable et ne fait pas pas partie des ordures ména-
gères! Nous vous demandons de bien vouloir
nous soutenir en contribuant activement au mé-
nagement des ressources et à la protection de l’environne-
ment en déposant cet appareil dans sites de collecte(si
existants).
Pour éviter les dommages liés au transport, la machine est
livré dans un emballage robuste. L’emballage est autant
que possible constitué de matériau recyclable. Veuillez par
conséquent destiner cet emballage au recyclage.
Niveau sonore et vibrations
Mesuré selon EN 60745-2-11 le niveau de la pression so-
nore de cet outil est 80,5 dB(A) et le niveau de la puissance
sonore 93,5 dB(A) (déviation standard: 3 dB), et la vibration
7,8 m/s2(méthode main-bras).
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que ce
produit est en conformité avec les normes ou documents
normalisés suivants: EN 61029-2-4, conforme aux régle-
mentations 2006/95/CE, 2011/65/UE.

11
Машина заточная
Назначение
Электроинструмент предназначен для затачивания ин-
струментов, шлифования и снятия заусенцев с металла.
Технические характеристики (рис. 1)
Напряжение / Частота 230 В / 50 Гц
Мощность 130 Вт
Скорость холостого хода 2950 мин-1
Посадочный диаметр диска 12,7 мм
Масса 3,6 кг
Устройство (рис. 2)
1. Выключатель
2. Упор (правый)
3. Защитный щиток
4. Кронштейн защитного щитка
5. Винт
6. Упор (левый)
Комплект поставки
Упор – 2 шт.
Защитный щиток – 2 шт.
Диск абразивный – 1 шт.
Срок службы изделия
Срок службы изделия составляет 5 лет.
Срок хранения
При соблюдении условий хранений срок хранения не
ограничен.
Условия хранения
Продукция хранится в сухих, проветриваемых склад-
ских помещениях при температуре от 0°С до +40°С при
относительной влажности не более 80%.
Транспортировка
• Категорически не допускается падение и любые
механические воздействия на упаковку при транс-
портировке
• При разгрузке/погрузке не допускается использова-
ние любого вида техники, работающей по принципу
зажима упаковки
ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ ДЛЯ ЭЛЕКТРОИНСТРУМЕНТОВ
Прочтите все указания и инструкции по технике
безопасности.
Несоблюдение указаний и инструкций по технике без-
опасности может стать причиной поражения электри-
ческим током, пожара и тяжелых травм.
Сохраняйте эти инструкции и указания для будущего
использования.
Использованное в настоящих инструкциях и указаниях
понятие «электроинструмент» распространяется на
электроинструмент с питанием от сети (с сетевым
шнуром) и на аккумуляторный электроинструмент (без
сетевого шнура).
Безопасность рабочего места
• Содержите рабочее место в чистоте и хорошо осве-
щенным. Беспорядок или неосвещенные участки ра-
бочего места могут привести к несчастным случаям.
• Не работайте с этим электроинструментом во взры-
воопасном помещении, в котором находятся горю-
чие жидкости, воспламеняющиеся газы или пыль.
• Электроинструменты искрят, что может привести к
воспламенению пыли или паров.
• Во время работы с электроинструментом не до-
пускайте близко к Вашему рабочему месту детей и
посторонних лиц. Отвлекшись, Вы можете потерять
контроль над электроинструментом.
Электробезопасность
• Штепсельная вилка электроинструмента должна
подходить к штепсельной розетке. Ни в коем случае
не изменяйте штепсельную вилку. Не применяйте
переходные штекеры для электроинструментов с
защитным заземлением. Неизмененные штепсельные
вилки и подходящие штепсельные розетки снижают
риск поражения электротоком.
• Предотвращайте телесный контакт с заземленными
поверхностями, как то: с трубами, элементами ото-
пления, кухонными плитами и холодильниками. При
заземлении Вашего тела повышается риск пораже-
ния электротоком.
• Защищайте электроинструмент от дождя и сырости.
Проникновение воды в электроинструмент повыша-
ет риск поражения электротоком.
• Не разрешается использовать шнур не по назначе-
нию, например, для транспортировки или подвески
электроинструмента, или для вытягивания вилки из
штепсельной розетки. Защищайте шнур от воздей-
ствия высоких температур, масла, острых кромок или
подвижных частей электроинструмента. Поврежден-
ный или спутанный шнур повышает риск поражения
электротоком.
• При работе с электроинструментом под открытым
небом применяйте пригодные для этого кабели-уд-
линители. Применение пригодного для работы под
открытым небом кабеля-удлинителя снижает риск
поражения электротоком.
• Если невозможно избежать применения электро-
инструмента в сыром помещении, подключайте элек-
троинструмент через устройство защитного отключе-
ния. Применение устройства защитного отключения
снижает риск электрического поражения.
Безопасность людей
• Будьте внимательными, следите за тем, что Вы
делаете, и продуманно начинайте работу с электро-
инструментом. Не пользуйтесь электроинструментом
в усталом состоянии или если Вы находитесь в состо-
янии наркотического или алкогольного опьянения
Русский
Изготовитель: BORT GLOBAL LIMITED
Room 1501, 15/F., SPA Centre, 53-55 Lockhart Road, WAN CHAI, Hong Kong
Уполномоченное изготовителем лицо: ООО «Дизайн-строй»
125222, г. Москва, Пенягинская ул., д. 18, т [phone]

12
или под воздействием лекарств. Один момент не-
внимательности при работе с электроинструментом
может привести к серьезным травмам.
• Применяйте средства индивидуальной защиты и
всегда защитные очки. Использование средств инди-
видуальной защиты, как то: защитной маски, обуви
на нескользящей подошве, защитного шлема или
средств защиты органов слуха, – в зависимости от
вида работы с электроинструментом снижает риск
получения травм.
• Предотвращайте непреднамеренное включение
электроинструмента. Перед подключением электро-
инструмента к электропитанию и/или к аккумулятору
убедитесь в выключенном состоянии электроинстру-
мента. Удержание пальца на выключателе при транс-
портировке электроинструмента и подключение
к сети питания включенного электроинструмента
чревато несчастными случаями.
• Убирайте установочный инструмент или гаечные
ключи до включения электроинструмента. Инстру-
мент или ключ, находящийся во вращающейся части
электроинструмента, может привести к травмам.
• Не принимайте неестественное положение корпуса
тела. Всегда занимайте устойчивое положение и
сохраняйте равновесие. Благодаря этому Вы можете
лучше контролировать электроинструмент в неожи-
данных ситуациях.
• Носите подходящую рабочую одежду. Не носите ши-
рокую одежду и украшения. Держите волосы, одежду
и рукавицы вдали от движущихся частей. Широкая
одежда, украшения или длинные волосы могут быть
затянуты вращающимися частями.
• При наличии возможности установки пылеотса-
сывающих и пылесборных устройств проверяйте
их присоединение и правильное использование.
Применение пылеотсоса может снизить опасность,
создаваемую пылью.
Применение электроинструмента и
обращение с ним
• Не перегружайте электроинструмент. Используйте
для Вашей работы предназначенный для этого
электроинструмент. С подходящим электроинстру-
ментом Вы работаете лучше и надежнее в указанном
диапазоне мощности.
• Не работайте с электроинструментом при неисправ-
ном выключателе. Электроинструмент, который не
поддается включению или выключению, опасен и
должен быть отремонтирован.
• До начала наладки электроинструмента, перед за-
меной принадлежностей и прекращением работы
отключайте штепсельную вилку от розетки сети и/
или выньте аккумулятор. Эта мера предосторожно-
сти предотвращает непреднамеренное включение
электроинструмента.
• Храните электроинструменты в недоступном для
детей месте. Не разрешайте пользоваться электроин-
струментом лицам, которые не знакомы с ним или не
читали настоящих инструкций. Электроинструменты
опасны в руках неопытных лиц.
• Тщательно ухаживайте за электроинструментом.
Проверяйте безупречную функцию и ход движущих-
ся частей электроинструмента, отсутствие поломок
или повреждений, отрицательно влияющих на
функцию электроинструмента. Поврежденные части
должны быть отремонтированы до использования
электроинструмента. Плохое обслуживание электро-
инструментов является причиной большого числа
несчастных случаев.
• Держите режущий инструмент в заточенном и чи-
стом состоянии. Заботливо ухоженные режущие
инструменты с острыми режущими кромками реже
заклиниваются и их легче вести.
• Применяйте электроинструмент, принадлежности,
рабочие инструменты и т.п. в соответствии с настоя-
щими инструкциями. Учитывайте при этом рабочие
условия и выполняемую работу. Использование
электроинструментов для непредусмотренных работ
может привести к опасным ситуациям.
Сервис
Ремонт Вашего электроинструмента поручайте только
квалифицированному персоналу и только с примене-
нием оригинальных запасных частей. Этим обеспечи-
вается безопасность электроинструмента.
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ДЛЯ ЗАТОЧНЫХ ШЛИФМАШИН
• Используйте защитные очки.
• Допустимое число оборотов рабочего инструмента
должно быть не менее указанного на электроин-
струменте максимального числа оборотов. Оснастка,
вращающаяся с большей, чем допустимо скоростью,
может разорваться и разлететься в пространстве.
• Не используйте поврежденные рабочие инстру-
менты. Перед каждым применением проверяйте
шлифовальные круги на предмет сколов и трещин.
При падении электроинструмента или рабочего ин-
струмента проверьте, не поврежден ли он; работайте
только с неповрежденным рабочим инструментом.
После проверки и монтажа рабочего инструмента Вы
и находящиеся поблизости люди должны держаться
вне плоскости вращения рабочего инструмента.
Включите электроинструмент на 1 минуту на макси-
мальную частоту вращения. Поврежденные рабочие
инструменты, как правило, ломаются в течение этого
пробного отрезка времени.
• Используйте электроинструмент только с защитой от
искр. Искры представляют собой опасность для глаз
и могут зажечь окружающие предметы.
• Во время шлифования наклоняйте защиту от искр
как можно ниже. При шлифовании металлов разле-
таются искры.
• Регулярно проверяйте расстояние между упором для
заготовки и шлифовальным кругом, при необходимо-
сти отрегулируйте его. Расстояние от шлифовального
круга не должно превышать 2 мм. При превышении
этого расстояния вращающийся шлифовальный круг
может затянуть заготовку, что чревато травмами.
• Подавайте заготовку только на включенный электро-
инструмент и выключайте электроинструмент только
после подъема заготовки с инструмента. Заготовку
нельзя перемещать рывками.
• Никогда не подводите заготовку сбоку под вращаю-
Изготовитель: BORT GLOBAL LIMITED
Room 1501, 15/F., SPA Centre, 53-55 Lockhart Road, WAN CHAI, Hong Kong
Уполномоченное изготовителем лицо: ООО «Дизайн-строй»
125222, г. Москва, Пенягинская ул., д. 18, т [phone]

13
щийся шлифовальный круг, шлифуйте всегда спере-
ди. Под действием вращающегося шлифовального
круга заготовка может вырваться у Вас из рук и при-
вести к травмам.
• Никогда не прикасайтесь к вращающемуся шли-
фовальному кругу. Это может привести к тяжелым
травмам.
• Не затормаживайте вращающийся на выбеге шлифо-
вальный круг прижимом сбоку. Под действием вра-
щающегося шлифовального круга заготовка может
вырваться у Вас из рук и привести к травмам.
• Надевайте защитный фартук. Следите за тем, чтобы
другие лица не подвергались опасности вследствие
разлетающихся искр. Удаляйте горючие материалы,
находящиеся поблизости. При шлифовании металлов
разлетаются искры.
• Держите Ваше рабочее место в чистоте. Смеси ма-
териалов особенно опасны. Пыль цветных металлов
может воспламениться или взорваться.
Указание: Выступающий с левой стороны электро-
инструмента шлифовальный шпиндель имеет левую
резьбу.
• Снимите прижимной фланец и шлифовальный круг
со шлифовального шпинделя.
• Монтаж нового шлифовального круга производится
в обратной последовательности. Снова наденьте
крышку, крепко прижав ее, и прикрутите ее с помо-
щью 3 винтов.
• Подправьте с помощью точильного камня исполь-
зованные неконцентричные шлифовальные круги
перед их дальнейшим применением.
Указания по применению
• Используйте для обрабатывания твердосплавных
заготовок шлифовальные круги на основе карбида
кремния С.
• Защищайте шлифовальный инструмент от ударов,
толчков или жирных пятен.
• Положите обрабатываемую заготовку на упор для за-
готовки и слегка прижмите к шлифовальному кругу.
• Для достижения оптимальных результатов шлифова-
ния слегка перемещайте заготовку туда-сюда. Этим
достигается равномерный износ шлифовального
круга.
• Время от времени охлаждайте заготовку в воде.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
Перед техническим обслуживанием отключайте
инструмент от сети питания!
• Каждый раз по окончании работы рекомендуется
очищать корпус инструмента и вентиляционные
отверстия от грязи и пыли мягкой тканью или сал-
феткой. Устойчивые загрязнения рекомендуется
устранять при помощи мягкой ткани, смоченной
в мыльной воде. Недопустимо использовать для
устранения загрязнений растворители: бензин,
спирт, аммиачные растворы и т.п. Применение рас-
творителей может привести к повреждению корпуса
инструмента.
• Инструмент не требует дополнительной смазки.
• В случае неисправностей обратитесь в Службу серви-
са BORT GLOBAL LIMITED.
УТИЛИЗАЦИЯ
Старые электроприборы подлежат вторичной
переработке и поэтому не могут быть утилизи-
рованы с бытовыми отходами! Поэтому мы хоте-
ли бы попросить Вас активно поддержать нас в
деле экономии ресурсов и защиты окружающей среды
и сдать этот прибор в приемный пункт утилизации
(если таковой имеется).
Данные по шуму и вибрации
По результатам измерений в соответствии с EN 60745-
2-11 уровень звукового давления данного устройства
составляет 80,5 дБ(А), уровень шума составляет 93,5
дБ(А), вибрация равна 7,8 м/с2.
Заявление о соответствии
Мы с полной ответственностью заявляем, что насто-
ящее изделие соответствует следующим стандартам
и нормативным документам: EN 61029-2-4, – согласно
правилам: 2006/95/EC, 2011/65/EU.
Изготовитель: BORT GLOBAL LIMITED
Room 1501, 15/F., SPA Centre, 53-55 Lockhart Road, WAN CHAI, Hong Kong
Уполномоченное изготовителем лицо: ООО «Дизайн-строй»
125222, г. Москва, Пенягинская ул., д. 18, т [phone]

14
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Вероятная причина Действия по устранению
Двигатель
не включается
Нет напряжения в сети питания. Проверьте наличие напряжения в сети питания.
Неисправен выключатель.
Обратитесь в специализированный Сервисный центр для
ремонта.
Неисправен шнур питания.
Изношены щетки.
Повышенное ис-
крение щеток на
коллекторе
Изношены щетки.
Обратитесь в специализированный Сервисный центр для
ремонта.
Загрязнен коллектор.
Неисправны обмотки якоря.
Повышенная вибра-
ция, шум.
Рабочая насадка плохо закреплена. Закрепите правильно рабочую насадку.
Неисправны подшипники. Обратитесь в специализированный Сервисный центр для
ремонта.
Износ зубьев редуктора.
Появление дыма
и запаха горелой
изоляции.
Неисправность обмоток ротора или статора. Обратитесь в специализированный Сервисный центр для
ремонта.
Двигатель перегре-
вается.
Загрязнены окна охлаждения злектродви-
гателя. Прочистите окна охлаждения электродвигателя.
Электродвигатель перегружен. Снимите нагрузку и в течение 2÷3 минут обеспечьте работу
инструмента на холостом ходу при максимальных оборотах.
Неисправен ротор. Обратитесь в специализированный Сервисный центр для
ремонта.
Двигатель не раз-
вивает полную ско-
рость и не работает
на полную мощность
Низкое напряжение в сети питания. Проверьте напряжение в сети.
Неисправна обмотка ротора или статора Обратитесь в специализированный Сервисный центр для
ремонта.
Слишком длинный удлинительный шнур. Замените удлинительный шнур на более короткий.
Сделано в Китае
Изготовитель: BORT GLOBAL LIMITED
Room 1501, 15/F., SPA Centre, 53-55 Lockhart Road, WAN CHAI, Hong Kong
Уполномоченное изготовителем лицо: ООО «Дизайн-строй»
125222, г. Москва, Пенягинская ул., д. 18, т [phone]

15

16

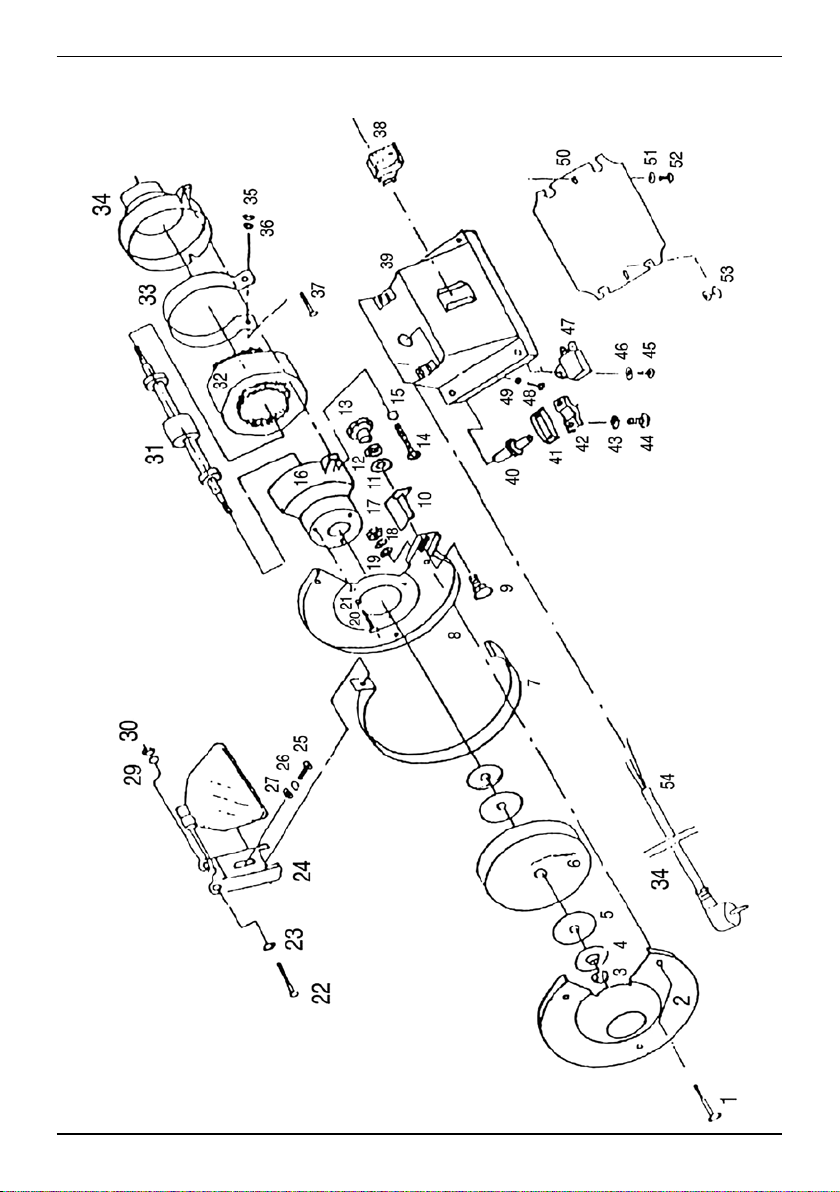

Exploded view

17
Spare parts list
No. Part Name
2 Cover
31 Rotor
32 Stator
38 Switch
55 Spindle

18
RU
FR
DE
GB
Garantiebedingungen
Warranty terms
Conditions de garantie
Условия гарантии

19
DE
1. BORT GLOBAL LIMITED bietet 2 Jahre Garantie auf das komplette
Sortiment an, ausgehend vom Verkaufsdatum. Für das Gerät, das mit
professionellen, gewerblichen Zielen verwendet wird, erstreckt sich
die Garantie nicht, es unterliegt lediglich einer gebührenpichtigen
Reparatur.
2. Eine Nutzung des Gerätes für den Hausbedarf charakterisiert eine
Beschränkung in der Arbeitszeit und damit ist seine Nutzung für den
Hausbedarf für nicht mehr als 40 Stunden Nutzungsdauer gemeint,
dabei muss man für jede 15 Minuten ununterbrochener Arbeit eine
Pause von 10-15 Minuten machen. Die Nutzung des Gerätes zuwi-
der dieser Bedingung ist eine Regelverletzung der entsprechenden
Nutzung (die gegebene Bedingung erstreckt sich nicht auf Pumpen,
Generatoren, Ladevorrichtungen und ähnliche Ausrüstungen). Die
Lebensdauer des Gerätes unter Beachtung der obengenannten Bedin-
gung beträgt 5 Jahre.
Beim Kauf des Gerätes wird ein Garantiekupon ausgefüllt (auf jeden
Fall müssen das Verkaufsdatum, das Modell, die Seriennummer des
Gerätes angegeben und die übrigen Felder ausgefüllt werden). Bitte
bewahren Sie den Kupon und den Kassenbon während der Garantie-
frist für die Vorlage im Servicezentrum auf.
Ein Elektrogerät wird zur Garantiereparatur lediglich in zusammen-
gebauter Form angenommen, mit den ersetzbaren Arbeitsvorrich-
tungen und den Befestigungselementen (Reifen, Kreissägeblätter,
Ketten, Messer, Trimmerköpfe, Düsen, Kettenräder, Bolzen, Muttern,
Befestigungsansche des Gerätes).
3. Die Garantiefrist beträgt bis zu 3-5 Jahre*, wenn der Besitzer das
Elektrogerät innerhalb von 2 Wochen ab Kaufdatum registriert. Die
Verlängerung der Garantiezeit erstreckt sich nicht auf die Akku-Werk-
zeuge, Ladevorrichtungen und das im Liefersatz vorhandene Zube-
hör. Die Registrierung erfolgt lediglich auf der Webseite unter folgen-
der Adresse: www.sbm-group.com Als Bestätigung der Registrierung
gilt das Registrierungszertikat, das auf dem Drucker während der
Registrierung ausgedruckt werden muss. Das Registrierungszerti-
kat wird im Servicezentrum zusammen mit dem Garantiekupon und
dem Kassenbon vorgelegt.
4. Während der Garantiefrist werden kostenfrei behoben:
• Beschädigungen des Gerätes, die wegen der Verwendung von
minderwertigem Material entstanden sind.
• die Montagefehler, die durch Verschulden des Herstellers ent-
standen sind.
5. Die Garantie erstreckt sich nicht:
• Auf Störungen am Gerät, die durch das Nichtbefolgen der Be-
triebsanweisungen hervorgerufen werden.
• Auf mechanische Beschädigungen (Risse, Kratzer, mechanische
Beschädigungen der Netzkabel, mechanische Beschädigungen
des Körpers u.ä.) und Beschädigungen, die durch Einwirkung von
aggressiven Mitteln und hohen Temperaturen hervorgerufen
wurden, durch Eindringen von Flüssigkeiten, fremdartigen Ge-
genständen in die Ventilationsgitter des Elektrogerätes, sowie Be-
schädigungen, die infolge falscher Aufbewahrung eingetreten sind
(Korrosion von Metallteilen u.ä.);
• Auf Geräte mit Schäden, die infolge von Überlastung entstanden
sind (gleichzeitiger Ausfall des Rotors und Stators) oder unsach-
gemäßer Nutzung (Nutzung eines abgestumpften, unpassenden,
nicht ausbalancierten, falsch ausgewählten Ersatzgerätes), unge-
nügender technischer Wartung oder Pege, Anwendung des Ge-
rätes für einen Zweck, für den es nicht bestimmt ist (Nutzung zur
ArbeitaneinemMaterial,füreineArbeit,fürdiedasGerätnichtvor-
gesehen ist, u.ä.), sowie der Instabilität der Parameter des Strom-
netzes, die die Normen überschreiten, die durch EN61000-3-2,
EN61000-3-3 bestimmt werden. Zu den unbedingten Merkmalen
der Überlastung des Erzeugnisses gehören unter anderem: Ver-
änderungen des äußeren Aussehens, Deformation oder Schmel-
zen von Teilen und Baueinheiten des Erzeugnisses, Schwärzung
oder Verkohlung der Leitungsisolierung unter Einwirkung hoher
Temperatur.
• Auf schnellverschleißende Erzeugnisse und Materialien (Kohlen-
bürsten, Riemen, Gummidichtungen, Netze, Schutzmäntel, Büh-
nen, Reifen, Zahnräder, Lager, Buchsen, Heizspiralen, Scheiben,
Rollen, Stöcke, Sperrknöpfe u.ä.), auf Teile (Zahnräder, Wellen,
Lager, Stöcke, Rollen u.ä.), die dem Verschleiß infolge der Qua-
lität des Schmiermittels ausgesetzt sind, sowie auf ersetzbares
Zubehör (Bohrpatronen, SDS-Patronen, Bühnen, Zangen, Reifen,
exible Wellen, Batterien, Ladevorrichtungen u.ä.) und Ausga-
bematerialien (Messer, Laubsägen, Schleifmittel, Sägeblätter,
Bohrer, Bohrmeißel, Schmierstoe u.ä.), mit Ausnahme von Fällen
der mechanischen Beschädigungen der oben angeführten Er-
zeugnisse, die infolge des Garantieverstoßes des Elektrogerätes
geschahen;
• Den natürlichen Verschleiß des Gerätes oder seiner Teile (Qualität
der Ressourcen, starke innere oder äußereVerschmutzung, Quali-
tät des Schmiermittels);
• Auf ein Gerät, das während der Garantiefrist von Personen oder
Organisationen geönet oder repariert wurde, die keine juristi-
sche Vollmacht für die Durchführung der Reparatur besitzen;
• Auf ein Gerät mit einer entfernten, ausgewaschenen oder geän-
derten werkseigenen Nummer, sowie, wenn die Daten auf dem
Elektrogerät mit den Daten auf dem Garantiekupon nicht über-
einstimmen;
• Auf eine vorbeugende Wartung des Elektrogerätes, zum Beispiel:
Reinigung, Wäsche, Schmieren.
6. Der Betrieb des Elektrogerätes mit Merkmalen eines Defektes ist
nicht zulässig (erhöhte Funkenbildung, Brandgeruch, erhöhter Lärm,
starke Vibration, ungleichmäßiges Drehen, Leistungsverlust). Der
Betrieb des Elektrogerätes bei Vorhandensein von mechanischen
Beschädigungen des Kabels der Stromversorgung (Risse, Kratzer,
Brüche der Bänder), des Netzsteckers, sowie von Beschädigungen
des Körpers des Elektrogerätes ist verboten.
7. Fehlerhafte Baueinheiten der Geräte werden in der Garantiezeit
kostenlos repariert oder werden durch neue ersetzt. Die Entschei-
dung über die Frage der Zweckmäßigkeit des Ersatzes oder der Re-
paratur bleibt dem Servicedienst vorbehalten.
Die Beseitigung der Schäden, die von uns als Garantiefall anerkannt
werden, erfolgen wahlweise durch die Gesellschaft BORT GLOBAL
LIMITED mittels einer Reparatur oder des Ersatzes des fehlerhaften
Gerätes. Die ersetzten Geräte und ihre Teile gehen ins Eigentum des
Servicedienstes der BORT GLOBAL LIMITED über.
8. Empfehlungen für die vorbeugende Wartung des Elektrogerätes:
Für das Elektrogerät wird die Durchführung einer regelmäßigen
vorbeugenden Wartung empfohlen (Reinigen, Wäsche, Ersatz des
Schmiermittels im Getriebe und den Lagern; Ersatz von Schnellver-
schleißteilen). Das gewährleistet die tadellose Arbeit des Elektroge-
rätes während der gesamten Laufzeit. Die Periodizität der Durch-
führung der vorbeugenden Wartung ist bei nomineller Belastung
der Frist des natürlichen Verschleißes der Kohlenbürsten gleich. Die
Arbeit für die Durchführung der vorbeugenden Wartung wird laut
der geltenden Preisliste des Servicezentrums bezahlt. Die bei der
Durchführung der vorbeugenden Wartung aufgetauchten Schäden,
die unter die Gültigkeitsdauer der Garantieverpichtungen Fallen,
werden kostenlos behoben. Schäden, die nicht unter die Garantie-
frist fallen und bei der Diagnostik entdeckt werden, werden laut Ab-
kommen der Parteien in gewohnter Vorgehensweise behoben.
Die Durchführung einer vorbeugenden Wartung ändert die Dauer
der Garantiezeit nicht.
Andere Ansprüche, außer dem erwähnten Recht auf kostenlose Be-
hebung der Mängel des Gerätes, fallen nicht unter die Gültigkeit der
gegenwärtigen Garantie.
9. Die gegenwärtige Garantie verletzt andere legitime Rechte des
Konsumenten, die ihm durch die geltende Gesetzgebung gewährt
werden, nicht.
* Je nach Modell.

20
GB
1. BORT GLOBAL LIMITED oers the 2-year warranty from the date
of sale for all its products. Professional and commercial tools are not
covered by the warranty. Repair is only available for a fee in this case.
2. Non-commercial use of the tools imposes limitations on the dura-
tion of its operation and restricts the intended usage to household
purposes only. The continuous operating time should not exceed 40
hours. In addition, 10-15 minute breaks are to be made after every 15
minutes of continuous operation. Ignoring this condition when using
the tools is a violation of the good operating practice (this provision
does not apply to pumps, generators, chargers and similar equip-
ment). Subject to the above mentioned condition, the service life of
the tools is 5 years.
When you purchase a tool, a warranty card is issued (elds with a
date of sale, model, and serial number are mandatory, other elds
can also be completed). Please keep the card together with the sales
receipt during the entire warranty period for presentation at the ser-
vice centre.
Electric tools are only accepted for warranty repairs when assembled
with all removable devices and their fastening elements (bus bars,
saw blades, chains, knives, trimmer heads, injectors, sprockets, bolts,
nuts, and mounting anges) in working condition.
3. The warranty period is extended up to 3-5 years*, provided the
owner registers the electric power tool within 2 weeks after the
purchase date. The extended warranty does not cover rechargeable
tools, battery chargers, and supplied accessories. Registration is only
possible online at www.sbm-group.com. Please print the registration
certicate at the time of registration.The certicate is the only conr-
mation of the fact of registration. The registration certicate should
be presented at the service centre together with the warranty card
and sales receipt.
4. The following malfunctions are eliminated free of charge during
the warranty period:
• Damage to the instrument, caused by the use of low-quality ma-
terials
• Assembly defects due to the fault of the manufacturer.
5. The warranty does not cover:
• Malfunctions of the tools caused by the failure to comply with the
operating instructions.
• Mechanical damage (cracks, chips, mechanical damage to power
cords, mechanical damage to the enclosure, etc.), damage caused
by exposure to aggressive environments and high temperatures,
damage induced by the ingress of liquids or foreign matter into
ventilation grids of the electric tools, as well as damage due to
improper storage (corrosion of metal parts, etc.).
• Tools with defects which were caused by an overload (simul-
taneous failure of the rotor and stator), improper use (usage of
blunt, unsuitable, unbalanced, or improperly chosen replace-
ment devices), lack of maintenance or care, and use of the tools
for purposes other than the intended purpose (for example, for
processing of materials for which the tool is not intended, etc.),
as well as by the instability of electric power supply, exceeding
the standards set by EN61000-3-2, EN61000-3-3. Among others,
undeniable signs of an overload include: changes in appearance,
deformation or melting of parts and components of the product,
darkening or charring of wire insulation under high tempera-
tures.
• Wear parts and materials (carbon brushes, belts, rubber gaskets,
seals, guards, platforms, bus bars, gears, bearings, hubs, coil heat-
ers, pulleys, rollers, rods, lock buttons, etc.), components (gears,
shafts, bearings, rods, rollers, etc.) subject to deterioration due to
lubrication wear-out, as well as replacement devices (drill chucks,
SDS cartridges, platforms, collets, bus bars, exible shafts, batter-
ies, battery chargers, etc.) and supplies (knives, saws, abrasives,
saw blades, drill bits, drills, lubrication, etc.), except in cases of
mechanical damage of the above mentioned products due to
failures of the electric tool which are covered by this warranty.
• Natural wear of the tool, its parts and components (wearing out
of the resource, severe internal or external contamination, wear-
ing out of the lubrication).
• Tools that were unsealed or repaired during the warranty period
by persons or organizations who are not legally authorized to
perform these activities.
• Tools with removed, erased, worn out or changed serial numbers,
including cases when the data of the electric tool does not match
the data of the warranty card.
• Preventive maintenance of the electric tools, for example, clean-
ing, washing, lubrication.
6. Do not operate electric tools exhibiting failure symptoms (high
arcing, smell of burning, increased noise, severe vibration, uneven
rotation, loss of power). Do not use the electric tools if there is any
mechanical damage to the power cord (cracks, chips, tears, binds),
AC plug, or the enclosure of the tool.
7. During the warranty period, faulty parts and components of the
instrument are repaired or replaced free of charge. The Service Cen-
tre reserves the right to decide whether such parts and components
are to be replaced or repaired.
If a failure or malfunction is recognized by BORT GLOBAL LIMITED as
a warranty case, then it can be removed according to our own choice
by repair or replacement of the defective tool. Replaced tools and
parts become the property of the Service Centre of BORT GLOBAL
LIMITED.
8. Guidelines for the preventive maintenance of electric tools:
Regular preventive maintenance (cleaning, washing, relubrication
of bearings and gearbox, replacement of fast wearing parts) is rec-
ommended for the tools. Maintenance ensures perfect operation of
the electric tool during its entire service life cycle. The frequency of
preventive maintenance at rated load is determined according to
the natural wear of carbon brushes. Maintenance work is charged
according to the price list of the service centre. Any failures covered
by the warranty and detected in the course of maintenance are re-
paired free of charge. Warranted failures, which are detected by the
diagnostics, are eliminated as agreed by the parties according to the
routine procedure.
Preventive maintenance does not extend the duration of the war-
ranty period.
Other claims, except for the above mentioned right for free remedial
measures, are not covered by this warranty.
9. This warranty does not aect other legal consumer rights granted
by the applicable laws.
* Depending on the model.
