Bosch TCA5201 User manual

L;98

de 2
en 10
fr 18
nl 27
es 36
pt 46
ru 55

I
0
7a
2
7b
3 4 5
7c 7d
1
15
20
A
12
6
8
16-19
9
21
141011 13

max
0,5 l
max
0,5
l
16 18
17
11
8a
8
8b
8c
10
B
C
D
19

22a
22b
22a
22b
22
22
E

2
Robert Bosch Hausgeräte GmbH
de
Sicherheitshinweise
Die Gebrauchsanleitung bitte sorgfältig
durchlesen, danach handeln und auf-
bewahren!
Dieses Gerät ist für den Haushalt und
nicht für den gewerblichen Gebrauch
bestimmt.

!Stromschlaggefahr!
Gerät nur gemäß Angaben auf dem
Typenschild anschließen und betreiben.
Nur benutzen, wenn Zuleitung und Gerät
keine Beschädigungen aufweisen.
Gerät nur in Innenräumen bei Raum-
temperatur verwenden.
Personen (auch Kinder) mit verminderten
körperlichen Sinneswahrnehmungs- oder
geistigen Fähigkeiten oder mit mangelnder
Erfahrung und Wissen, das Gerät nicht
bedienen lassen, außer sie werden
beaufsichtigt oder hatten eine Einweisung
bezüglich des Gebrauchs des Gerätes
durch eine Person, die für ihre Sicherheit
verantwortlich ist.
Kinder beaufsichtigen, um zu verhindern,
dass sie mit dem Gerät spielen.
Im Fehlerfall sofort den Netzstecker ziehen.
Reparaturen am Gerät, wie z. B. eine
beschädigte Zuleitung auswechseln, dürfen
nur durch unseren Kundendienst ausgeführt
werden, um Gefährdungen zu vermeiden.
Gerät oder Netzkabel niemals in Wasser
tauchen.
Nicht in das Mahlwerk greifen.

!Verbrühungsgefahr!
Die Düse für Heißwasser/Dampf 8wird
sehr heiß. Die Düse 8nur am Kunststoffgriff
anfassen und nicht auf Körperteile halten.
Die Düse 8kann bei Bezug von Dampf oder
Heißwasser am Anfang spritzen.
Auf einen Blick
Bilder A-E
1Netzschalter I/0 (Ein/Aus)
2Taste a(stand by/ein)
3Bezugstaste 5(Kaffee mild)
4Bezugstaste K(Kaffee stark)
5Taste h(Dampf aufheizen)
6Drehknopf g/h
(Heißwasser/Dampfbezug)
7Anzeige LED
aWasser füllen H
b Schalen leeren I
cServiceprogramm durchführen S
dDrehknopf betätigen J
8Düse (für Heißwasser/Dampf)
aKunststoffgriff
bHülse
cDüsenspitze
9 Höhenverstellbarer Kaffeeauslauf
10 Deckel Wassertank
11 Abnehmbarer Wassertank
12 Bohnenbehälter mit Aromadeckel
13 Schacht Reinigungstabletten
14 Tassenablage (Vorwärmfunktion)
15 Schiebeschalter Kaffeemahlgrad
16 Abstellgitter
17 Schale für Kaffeesatz
18 Schale für Restwasser
19 Schwimmer
20 Kabelfach

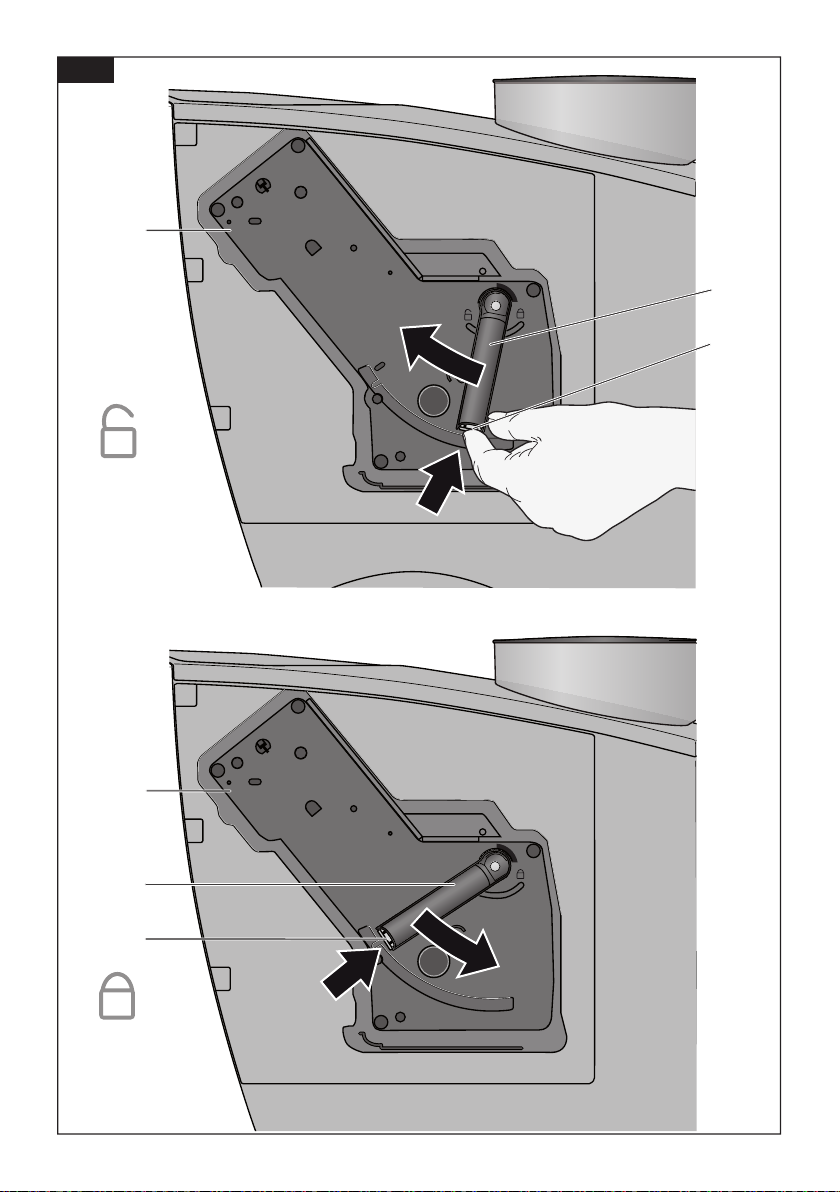

21 Türe zur Brüheinheit
22 Brüheinheit aDruckknopf (rot)
bGriff
Vor dem ersten Gebrauch
Allgemeines
Nur reines Wasser ohne Kohlensäure und
vorzugsweise Espresso- oder Vollautoma-
ten-Bohnenmischungen in die entsprech-
enden Behälter füllen. Keine glasierten,
karamellisierten oder mit sonstigen
zuckerhaltigen Zusätzen behandelte
Kaffeebohnen verwenden, sie verstopfen
das Mahlwerk. Bei diesem Gerät ist die
Wasserhärte einstellbar (siehe Kapitel
„Wasserhärte einstellen“).

3
TCA52 09/2007
de
Gerät in Betrieb nehmen
●NetzsteckeraufdiepassendeLängeaus
dem Kabelfach ziehen und anschließen.
●Wassertank11 abnehmen, ausspülen
und mit frischem, kaltem Wasser füllen.
Die Markierung „max“ beachten.
●DenWassertank11 gerade aufsetzen
und ganz nach unten drücken.
●BohnenbehältermitKaffeebohnenfüllen.
●Netzschalter1auf I stellen. Die LED der
Taste aleuchtet rot auf.
●Vergewissern,dassderDrehknopf6auf
Osteht.
●Tasteadrücken. LED Jblinkt.
System füllen
Bei der ersten Inbetriebnahme muss das
Wasserleitungssystem im Gerät noch gefüllt
werden.
●EineTasseunterdieDüse8stellen.
●DenDrehknopf6auf g/hstellen, etwas
Wasser läuft in die Tasse.
Sobald Jleuchtet, den Drehknopf 6auf
Ozurückstellen.
●NunblinktdieLEDderTastea, das
Gerät spült und heizt auf.
Das Gerät ist betriebsbereit, sobald die
LED der Taste agrün leuchtet.
iDas Gerät ist ab Werk mit Standard-
einstellungen für optimalen Betrieb
programmiert.
Bedienelemente
1 Netzschalter
Der Netzschalter 1auf der Rückseite des
Gerätes schaltet die Stromzufuhr ein oder
aus.
Nach Einschalten des Netzschalters
leuchtet die LED der Taste arot auf.
Das Gerät ist im „stand by“-Betrieb.
Achtung
Netzschalter während des Betriebs nicht
betätigen. Gerät erst abschalten, wenn es
im „stand by“-Betrieb ist.
2 Taste a„stand by“
Mit der Taste awird das Gerät aus dem
„stand by“-Betrieb eingeschaltet.
Nach Betätigung der Taste aheizt das
Gerät auf, die LED der Taste ablinkt,
während das Gerät heizt und zuletzt spült.
Leuchtet die LED der Taste agrün, ist das
Gerät betriebsbereit.
Das Gerät spült nicht, wenn:
– es beim Einschalten noch warm ist
– vor dem Schalten in den „stand by“-
Betrieb kein Kaffee bezogen wurde.
Hinweis: Das Gerät schaltet nach 3
Stunden automatisch in den „stand by“-
Betrieb.
3 Bezugstaste 5Kaffee mild
Mit dieser Taste kann milder Kaffee
bezogen werden. Die Taste drücken, der
Kaffee wird gemahlen, vorgebrüht und läuft
in die Tasse.
4 Bezugstaste KKaffee stark
Mit dieser Taste kann starker Kaffee
bezogen werden. Die Taste drücken, der
Kaffee wird gemahlen, vorgebrüht und läuft
in die Tasse.
5 Taste hDampf
Durch Drücken der Taste hwird im Gerät
Dampf zum Aufschäumen oder Erwärmen
erzeugt.
6 Drehknopf Dampfbezug
Durch Drehen des Drehknopfes auf g
bzw. hkann heißes Wasser oder Dampf
bezogen werden. Für den Bezug von
Dampf muss vorher zusätzlich die Taste h
gedrückt werden (siehe Kapitel „Dampf zum
Milchaufschäumen“)
7 Anzeige LED
Das Leuchten und Blinken des jeweiligen
LED´s zeigt folgendes an:
Hleuchtet Der Wassertank ist leer und
muss wieder gefüllt werden.

4
Robert Bosch Hausgeräte GmbH
de
Ileuchtet Die Schalen sind voll: Schalen
leeren und wieder einsetzen.
Iblinkt Die Schalen fehlen:
Schalen wieder einsetzen.
Sleuchtet Das Serviceprogramm muss
durchgeführt werden, siehe
Kapitel „Service Programm“
Sblinkt Das Serviceprogramm ist in
Betrieb
Jblinkt Der Drehknopf muss auf g/h
gedreht werden.
Jleuchtet Der Drehknopf muss auf O
gedreht werden.
Einstellungen und
optische Anzeige
Wasserhärte einstellen
Die richtige Einstellung der Wasserhärte
ist wichtig, damit das Gerät rechtzeitig
anzeigt, wenn es entkalkt werden muss.
Die voreingestellte Wasserhärte ist 4.
Die Wasserhärte kann bei der örtlichen
Wasserversorgung nachgefragt werden.
Stufe Wasserhärtegrad
Deutsch (°dH) Französisch (°fH)
1
2
3
4
1-7
8-15
16-23
24-30
1-13
14-27
28-42
43-54
●DasGerätauf„standby“schalten.
●DieTastehmind. 5 Sek. gedrückt
halten. Die Anzahl der nun leuchtenden
LED‘s 7a H, bI, cS, dJsymbolisiert
die eingestellte Wasserhärte.
●Tastehnun so oft drücken, bis die
LED‘s für die gewünschte Wasserhärte
aueuchten;z.B.fürWasserhärte3
leuchten 7a,bund cauf (H, I, S).
●Tasteaeinmal drücken. Die eingestellten
LED‘s blinken kurz auf, die ausgewählte
Wasserhärte ist gespeichert.
BeiEinsatzdesWasserlters(Sonderzube
hör Best.-Nr. 461732) ist die Wasserhärte 1
einzustellen.
Hinweis: Wird innerhalb von 90 Sek.
keine Taste betätigt, geht das Gerät ohne
Speicherung in die Kaffeebereitschaft. Die
vorher gespeicherte Wasserhärte bleibt
erhalten.
Beim ersten Einsatz des Filters oder nach
einem Filterwechsel muss das Gerät
gespült werden.
●WassertankbiszurMarkierung„0,5l“mit
Wasser füllen.
●EinausreichendgroßesGefäß(ca.0,5l)
unter die Düse 8stellen.
●DenDrehknopf6auf g/hstellen.
●KommtkeinWassermehrausderDüse
8, den Drehknopf auf Ozurückstellen.
●WassertankfüllenunddasWasser
leitungssystem füllen (siehe „Gerät in
Betrieb nehmen/System füllen“).
Mahlgrad einstellen
Mit dem Schiebeschalter 15 für Kaffee-
Mahlgrad kann die gewünschte Feinheit
des Kaffeepulvers eingestellt werden.
Achtung
Den Mahlgrad nur bei laufendem Mahlwerk
verstellen! Das Gerät kann sonst beschä-
digt werden.
●BezugstasteKdrücken.
●BeilaufendemMahlwerkdenSchiebe
schalter 15 auf die gewünschte Position
stellen: je kleiner der Punkt desto feiner
das Kaffeepulver.
iDie neue Einstellung macht sich erst bei
der zweiten oder dritten Tasse Kaffee
bemerkbar.
Tipp: Bei dunkel gerösteten Bohnen einen
gröberen, bei helleren Bohnen einen
feineren Mahlgrad einstellen.
Schwimmer
Der Schwimmer 19 in der Schale 18 zeigt
an, wann diese geleert werden muss.
●IstderSchwimmer19 gut sichtbar, die
Schale 18 ausleeren.
de

5
TCA52 09/2007
de
Zubereitung mit
Kaffeebohnen
Dieser Espresso-/Kaffee-Vollautomat mahlt
für jeden Brühvorgang frischen Kaffee.
Vorzugsweise Espresso- oder Vollautoma-
ten-Bohnenmischungen verwenden. Kühl,
luftdicht und verschlossen aufbewahren
oder tiefgefrieren. Die Kaffeebohnen kön-
nen auch tiefgefroren gemahlen werden.
Wichtig: Täglich frisches Wasser in
den Wassertank füllen. Es muss immer
ausreichend Wasser für den Betrieb
des Gerätes im Wassertank sein – nicht
leergehen lassen.
Tipp: Tasse(n), vor allem kleine,
dickwandige Espressotassen auf der
Tassenablage 14 vorwärmen oder mit
Heißwasser ausspülen.
Das Gerät muss betriebsbereit sein.
●VorgewärmteTasse(n)unterden
Kaffeeauslauf 9stellen.
●JenachgewünschtemAromaentweder
Bezugstaste 5oder Kdrücken.
Der Kaffee wird vorgebrüht und läuft
anschließend in die Tasse(n).
●DerKaffeeauslaufwirdautomatisch
gestoppt, wenn die eingestellte Menge
(Werkseinstellung ca. 125ml) durchge-
laufen ist.
iDurch erneutes Drücken der Bezugstaste
5oder Kkann der Brühvorgang
vorzeitig beendet werden.
Zusätzliche
Flüssigkeitsmenge
Es besteht die Möglichkeit, die gleiche
Kaffeemenge erneut zu beziehen.
●DazudieBezugstaste5bzw. K
innerhalb von 3 Sek. nach Brühende
noch mal drücken.
Hinweis: Es wird durch das bereits
verwendete Kaffeemehl gebrüht.
Flüssigkeitsmenge
dauerhaft ändern
Die voreingestellte Menge (ca. 125ml) für
den Bezug einer Tasse milden oder starken
Kaffee kann verändert werden.
●Bezugstaste5bzw. Ksolange gedrückt
halten, bis die gewünschte Menge Kaffee
durchgelaufen ist (Wahlmöglichkeit
ca. 30 - ca. 220ml).
iDie Menge kann jederzeit wieder
geändert werden. Möchte man wieder die
von Werk aus eingestellte Menge von ca.
125ml, kann “reset“ durchgeführt werden.
Reset: Gerät in „stand by“ schalten und
die Schalen 17 und 18 herausziehen.
Bezugstasten für Kaffee 5und K
gleichzeitig mind. 5 Sek. gedrückt halten.
Die LED´s 7a,b,c und d(H, I, S, J)
blinken zur Bestätigung kurz auf. Die
Schalen 17 und 18 wieder einsetzen und
mit der Taste awieder einschalten.
Heißwasser bereiten
Das Gerät muss betriebsbereit sein.
Mit dieser Funktion kann heißes Wasser
zum Beispiel für eine Tasse Tee zubereitet
werden

!Verbrennungsgefahr
Die Düse wird sehr heiß, nur am Kunststoff-
griff anfassen.
●PassendeTasseunterdieDüse8stellen.
●HülseanDüse8ganz nach unten
schieben.
●DenDrehknopf6auf g/hdrehen.

!Verbrühungsgefahr
Nach Einstellung auf g/hkann es etwas
spritzen. Düse 8nicht berühren oder auf
Personen richten.
●DenVorgangdurchZurückdrehendes
Drehknopf 6auf Obeenden.
de

6
Robert Bosch Hausgeräte GmbH
de
Dampf zum
Milchaufschäumen
Das Gerät muss betriebsbereit sein.
Erst die Milch aufschäumen und dann
Kaffee beziehen oder die Milch separat
aufschäumen und auf den Kaffee geben.

!Verbrennungsgefahr
Die Düse wird sehr heiß, nur am Kunststoff-
griff anfassen.
●HülseanDüse8ganz nach unten
schieben.
●Tasseetwa1/3mitMilchfüllen.
●Tastehdrücken. Die LED der Taste
beginnt zu blinken.
iDas Gerät heizt nun ca. 20 Sekunden
auf.
●Düse8tief in die Milch eintauchen, den
Tassenboden nicht berühren.
●SobalddieLEDJblinkt, den Drehknopf
6auf g/hstellen.

!Verbrühungsgefahr
Nach Einstellung auf g/hkann es etwas
spritzen. Austretender Dampf ist sehr
heiß, er kann Flüssigkeiten zum Spritzen
bringen. Düse 8nicht berühren oder auf
Personen richten.
●TasselangsamkreisenbisdieMilch
aufgeschäumt ist.
●DenVorgangdurchZurückdrehendes
Drehknopf 6auf Obeenden.
iUm erneut Milch aufzuschäumen, die
Taste hdrücken und den Vorgang
komplett wiederholen.
Hinweis: Die Düse 8nach dem Abkühlen
sofort reinigen. Getrocknete Rückstände
sind schwer zu entfernen.
Tipp: Bevorzugt kalte Milch mit einem
Fettgehalt von 1,5% verwenden.
Dampf zum Getränke
erwärmen

!Verbrennungsgefahr
Die Düse wird sehr heiß, nur am Kunststoff-
griff anfassen.
Das Gerät muss betriebsbereit sein.
●HülseanDüse8nach oben schieben.
●Tastehdrücken. Die LED der Taste
beginnt zu blinken.
iDas Gerät heizt nun ca. 20 Sekunden
auf.
●Düse8tief in die zu erwärmende
Flüssigkeit tauchen.
●SobalddieLEDJblinkt, den Drehknopf
6auf g/hstellen.

!Verbrühungsgefahr
Nach Einstellung auf g/hkann es etwas
spritzen. Austretender Dampf ist sehr
heiß, er kann Flüssigkeiten zum Spritzen
bringen. Düse 8nicht berühren oder auf
Personen richten.
●DenVorgangdurchZurückdrehendes
Drehknopf 6auf Obeenden.
iUm erneut Dampf zu beziehen, die Taste
hdrücken und den Vorgang komplett
wiederholen.
Hinweis: Die Düse 8nach dem Abkühlen
sofort reinigen. Getrocknete Rückstände
sind schwer zu entfernen.
Pege und tägliche
Reinigung

!Stromschlag-Gefahr!
Vor der Reinigung den Netzstecker ziehen.
Das Gerät niemals in Wasser tauchen.
Keinen Dampfreiniger benutzen.
●DasGehäusemiteinemfeuchten
Tuch abwischen. Keine scheuernden
Reinigungsmittel verwenden.
●AllelosenTeileausschließlichmitder
Hand spülen.
●DenWassertank11 nur mit Wasser
ausspülen.

7
TCA52 09/2007
de
●SchalefürKaffeesatz17 und Restwasser
18 entnehmen, entleeren und reinigen.
●InnenraumdesGerätes(Aufnahme
Schalen) auswischen oder aussaugen.
●TürezurBrüheinheit21 öffnen und die
Kaffeereste im Innenraum entfernen. Türe
wieder schließen.
Hinweis: Wenn das Gerät mit der Taste a
„stand by“ im kalten Zustand eingeschaltet
oder nach Bezug von Kaffee in „stand
by“-Betrieb versetzt wird, spült das Gerät
automatisch. Das System reinigt sich somit
selbst.
Düse 8 für Heißwasser/Dampf
●Düse8vom Dampfrohr abschrauben.
●AlleTeilezerlegen(Bild D).
●MitSpüllaugeundeinerweichenBürste
reinigen. Die Düsenspitze 8/c vorne mit
einer stumpfen Nadel säubern.
●AlleTeileklarspülenundabtrocknen.
Brüheinheit reinigen
Die Brüheinheit kann zum Reinigen
entnommen werden (Bild E).
●DasGerätmitderTasteaausschalten.
●Netzschalter1auf 0 stellen.
●Tür21 zur Brüheinheit 22 öffnen.
●DenrotenKnopf22a gedrückt halten und
den Griff 22b nach oben drehen, bis er
hörbar einrastet.
●DieBrüheinheit22 am Griff vorsichtig
herausnehmenundunterießendem
Wasser ohne Spülmittel reinigen.
Nicht in den Geschirrspüler geben.
●DenGeräteInnenraumaussaugenoder
mit einem feuchten Tuch auswischen.
●Brüheinheit22 bis zum Anschlag
einsetzen.
●DenrotenKnopf22a gedrückt halten
und den Griff 22b bis zumAnschlag nach
unten drehen bis er hörbar einrastet.
Die Brüheinheit ist gesichert.
●DieTürezurBrüheinheitwieder
einsetzen.
Service-Programm:
Kombinierter
Entkalkungs- und
Reinigungsprozess
Leuchtet bei eingeschaltetem Gerät die
LED „S“ auf, dann soll das Gerät unverzüg-
lich mit dem Service-Programm entkalkt
und gereinigt werden. Erfolgt das Service-
Programm nicht nach Anweisung, kann das
Gerät beschädigt werden.
Speziell entwickelte und geeignete
Entkalkungsmittel (Best.Nr 310451) und
Reinigungstabletten (Best.Nr. 310575)
sind über den Kundendienst erhältlich.
Achtung
Bei jedem Service-Programm Durchlauf
Entkalkungs- und Reinigungsmittel nach
Anleitung benutzen.
Das Service-Programm keinesfalls unter-
brechen!
Flüssigkeiten nicht trinken!
Niemals Essig oder Mittel auf Essigbasis
verwenden!
Keinesfalls Entkalkungstabletten oder
andere Entkalkungsmittel in den Schacht
für Reinigungstabletten einfüllen!
iWährend der Dauer des Servicepro-
gramms (ca. 40 Min.) blinkt die LED „S“.
Wichtig: Ist ein Filter in den Wassertank
eingesetzt, diesen unbedingt vor dem Start
des Service-Programms entfernen.
Service-Programm starten
●DasGerätmitderTasteain den „stand
by“-Modus schalten.
●Schale17 und Schale 18 ausleeren und
wieder einsetzen.
●DieTaste5mind 5 Sek. gedrückt halten.
LED Sfängt an zu blinken und das Gerät
spült 2x durch den Kaffeeauslauf.
●Schale17 ausleeren und wieder
einsetzen.

8
Robert Bosch Hausgeräte GmbH
de
Die LED der Taste hblinkt und H
„Wasser füllen“ leuchtet.
●Eine Reinigungstablette in den
Schacht 13 geben.
●WassertankmitlauwarmemWasser
füllen, Entkalkungsmittel zugeben und
vollständigimWasserauösen(gesamte
Flüssigkeitsmenge 0,5 Liter).
oder
Fertige Entkalkungsmischung in den
Wassertank füllen (gesamte Flüssigkeits-
menge 0,5 Liter).
●Tastehdrücken, das Gerät beginnt zu
entkalken. Dauer ca. 10 Minuten. Die Ent-
kalkungsüssigkeitläuftindieSchale18.
Die LED Jblinkt.
●EinausreichendgroßesundhohesGefäß
(ca. 0,5 Liter) unter die Düse 8stellen.
●DenDrehknopf6auf g/hdrehen, das
Gerät setzt den Entkalkungsvorgang fort,
Dauer ca. 5 Minuten. Die Entkalkungs-
üssigkeitläuftindasGefäß.
Die LED Ileuchtet.
●Schale17 ausleeren und wieder
einsetzen.
Die LED Taste hblinkt.
●DenWassertank11 ausleeren, reinigen,
bis zur Markierung „max“ mit Wasser
füllen und wieder einsetzen.
●EinausreichendgroßesGefäß(ca.0,5
Liter) unter die Düse 8stellen.
●Tastehdrücken, das Gerät beginnt zu
spülen, etwas Wasser läuft in das Gefäß.
Die LED Jleuchtet.
●DenDrehknopf6auf Odrehen, das
Gerät beginnt nun den Reinigungs-
prozess. Dauer ca. 10 Minuten. Zuerst
läuft Flüssigkeit innen im Gerät in die
Schale 17 dann aus dem Kaffeeauslauf.
Die LED Ileuchtet.
●Schale17 und Schale 18 ausleeren,
reinigen und wieder einsetzen.
Das Gerät heizt auf und ist wieder betriebs-
bereit wenn das LED der Taste agrün
leuchtet.
Wichtig: Wurde das Service-Programm
z.B. durch Stromausfall unterbrochen,
unbedingt vor erneuter Inbetriebnahme
das Gerät spülen.
●ZuerstdieTasteastand by drücken.
Die LED´s aund hblinken
●DenWassertank11 gut ausspülen und
mit frischem Wasser füllen.
●Tastehdrücken, das Gerät spült in die
Schale.
Die LED Jblinkt.
●EineTasseunterdieDüse8halten und
den Drehknopf 6auf g/hdrehen.
Wasser läuft in die Tasse.
Die LED Jleuchtet.
●DenDrehknopf6auf Ozurückdrehen.
Das Gerät spült und ist wieder betriebs-
bereit.
Frostschutz
Um Schäden durch Frosteinwirkung bei
Transport und Lagerung zu vermeiden,
muss das Gerät vorher vollständig entleert
werden.
Das Gerät muss betriebsbereit sein.
●Den Wassertank abnehmen, entleeren
und wieder einsetzen.
●Ein großes, schmales Gefäß unter die
Düse 8stellen.
●Taste hdrücken.
●Sobald im Display Jaufblinkt, den
Drehknopf 6auf g/hstellen.
Das Gerät dampft nun einige Zeit ab.
●Kommt kein Dampf mehr aus der Düse 8
den Drehknopf auf Ozurückstellen.
●Das Gerät ausschalten.
Änderungen vorbehalten.

9
TCA52 09/2007
de
Kleine Störungen selbst beheben
Störung Ursache Abhilfe
Kein Heißwasser- oder
Dampfbezug möglich. Düse 8ist verstopft. Düse 8reinigen.
Zu wenig Schaum oder
zuüssigerSchaum. Hülse ban Düse 8nicht in
richtiger Position. Hülse ban Düse 8nach unten schieben.
Ungeeignete Milch. Kalte Milch mit 1,5 %
Fettgehalt verwenden.
Kaffee läuft nur
tropfenweise. Mahlgrad zu fein. Mahlgrad gröber stellen.
Kaffee läuft nicht. Wassertank nicht gefüllt oder
richtig aufgesetzt. Wassertank füllen und auf korrekten Sitz achten,
gegebenenfalls das Wasser-
leitungssystem füllen (siehe
„Gerät in Betrieb nehmen“).
Kaffee hat keine „Crema“
(Schaumschicht). Ungeeignete Kaffeesorte. Bohnen nicht mehr röstfrisch. Kaffeesorte wechseln. Frische Bohnen verwenden.
Mahlgrad nicht auf Kaffee-
bohnen abgestimmt. Mahlgrad optimieren.
Mahlwerk mahlt keine
Kaffeebohnen. Bohnen fallen nicht ins Mahl- werk (zu ölige Bohnen). Leicht an den Bohnen- behälter klopfen.
Lautes Geräusch des
Mahlwerks. Fremdkörper im Mahlwerk (z.B. Steinchen, die auch
bei erlesenen Kaffeesorten
vorkommen).
Hotline kontaktieren.
Taste aund Taste S
blinken abwechselnd. Die Brüheinheit 22 fehlt, ist
nicht richtig eingesetzt oder
verriegelt.
Brüheinheit 22 einsetzen und
verriegeln.
Können Störungen nicht behoben werden, unbedingt die Hotline [phone]
anrufen (Österrreich 0810 700 400 und Schweiz 043 455 4095).
Entsorgung A
Dieses Gerät ist entsprechend der
europäischen Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte
(waste electrical and electronic equipment
– WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-
weit gültige Rücknahme und Verwertung
der Altgeräte vor.
Über aktuelle Entsorgungswege bitte beim
Fachhändler informieren.

10
Robert Bosch Hausgeräte GmbH
en
Safety instructions
Please read these instructions carefully
and keep for future reference.
This appliance is designed for domestic
and not commercial use.

!Risk of electric shock
Connect and operate the appliance only in
accordancewiththespecicationsonthe
rating label.
Do not use if either the the power cord or
the appliance is damaged.
Use indoors at room temperature only.
This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge,
unless they have been given supervision or
instruction concerning use of the appliance
by a person responsible for their safety.
Children should be supervised to ensure
that they do not play with the appliance.
In the event of malfunction, unplug the
appliance immediately.
To avoid potential hazards, repairs such as
replacing a damaged cord should only be
performed by our service personnel.
Never immerse the appliance or power cord
in water.
Do not reach into the grinding unit.

!Risk of scalding
The nozzle for hot water and steam 8gets
very hot. Hold the nozzle 8by the plastic
part only, not by the metal parts. When
steam or hot water is released, the nozzle 8
may initially sputter.
Overview
Figures A-E
1Power switch I/0
2Stand-by / on button a
3Coffee dispensing button 5(mild coffee)
4Coffee dispensing button K(strong
coffee)
5Steam generation button h
6Hot water / steam dial g/h
7LED display
aAdd water H
b Empty tray I
cRun service programme S
dTurn dial J
8Nozzle (for hot water / steam)
aPlastic mounting
bSleeve
cNozzle tip
9 Height-adjustable coffee outlet
10 Lid for water tank
11 Removable water tank
12 Bean container with aroma cover
13 Cleaning tablet duct
14 Cup shelf (warming function)
15 Sliding switch for adjusting grind
16 Grate
17 Coffee grounds tray
18 Residual water tray
19 Float
20 Cord storage compartment
21 Doors to brewing unit
22 Brewing unit
aButton (red)
bHandle
Before using
for the rst time
General
Fill the water tank with fresh, uncarbonated
water only, and if possible, use only beans
for fully automatic coffee and espresso
machines. Do not use coffee beans that
have been glazed, caramelized or treated
with other additives containing sugar,
since they will block the grinding unit.

11
TCA52 09/2007
en
This appliance can be adjusted for use
with different water hardness values (see
“Setting the water hardness“).
Switching on the appliance
●Pullenoughofthepowercordoutofthe
storage compartment and plug it into the
electrical socket.
●Removeandrinsethewatertank11
andllitwithfreshcoldwater.Donotll
above the “max“ mark.
●Replacethewatertank11 and push it
rmlydownintoplace.
●Fillthebeancontainerwithcoffeebeans.
●Setthepowerswitch1to I. The stand-by
LED alights red.
●Makesurethatthehotwater/steamdial6
is at O.
●Pressthestandbybutton a. The J
LEDashes.
Filling the system
Whenswitchedonforthersttime,the
waterpipesintheappliancemustbelled.
●Placeacupunderthenozzle8.
●Turnthedial6to g/h. Water runs into
the cup.
As soon as Jlights up, turn the dial 6
back to O.
●Thestandbybuttonawillnowash.The
appliance rinses and heats up.
The appliance is ready for use when the
stand-by LED alights green.
iThe appliance’s factory settings are
programmed for optimal performance.
Controls
1 Power switch
The power switch 1on the rear of the
appliance switches the power supply on
and off.
When the power is switched on, the
standby LED alights red.
The appliance is now in stand-by mode.
Warning
Do not press the power switch while the
appliance is operating. The appliance
should only be switched off when it is in
stand-by mode.
2 Stand-by button a
The stand-by button aswitches the
appliance from stand-by mode to on.
When the stand-by button ais pressed, the
appliance heats up. The stand-by button a
asheswhiletheapplianceheatsupandis
rinsed. When the stand-by button alights
green, the appliance is ready for operation.
The appliance will not be rinsed if:
– it is still warm when switched on, or
– coffee was not dispensed before it was
switched to stand-by mode.
Note: After 3 hours, the appliance
automatically switches to stand-by mode.
3 Coffee dispensing button 5
(mild coffee)
This button is used to dispense mild coffee.
When the button is pressed, the coffee is
ground, brewed and dispensed into the cup.
4 Coffee dispensing button K
(strong coffee)
This button is used to dispense strong
coffee.
When the button is pressed, the coffee is
ground, brewed and dispensed into the cup.
5 Steam generation button h
The steam button hgenerates steam for
foaming or warming.
6 Steam dispensing dial
Hot water or steam can be dispensed by
turning the dial to g or h. To dispense
steam, the steam generation button h
mustbepressedrst(see“Steamfor
frothing milk“).

12
Robert Bosch Hausgeräte GmbH
en
7 LED display
The various LEDs indicate the following:
Hon The water tank is empty and
needstobelled.
Ion Trays full:
Empty and replace them.
I ashing Traysmissing:
Reinsert them.
Son Run the service programme
(see “Service programme“)
S ashing Serviceprogrammein
operation
J ashing Turndialtog/h.
Jon Turn dial to O.
Settings and displays
Setting the water hardness
It is important that the water hardness be
set correctly, so that the appliance indicates
accurately when the descaling programme
should be run. The factory setting is a water
hardness of 4.
You can check the water hardness by
asking your local water supplier.
Degree Water hardness
German (°dH) French (°fH)
1
2
3
4
1-7
8-15
16-23
24-30
1-13
14-27
28-42
43-54
●Switchtheappliancetostandby.
●Holddownthesteambuttonhfor at
least 5 seconds. The number of LEDs 7a
H, bI, cS, dJthat light up indicates
the selected water hardness.
●Pressthesteambuttonhrepeatedly
untilthecorrectnumberofLEDsislit;e.g.
for a hardness of 3, the LEDs 7a, band c
(H, I, S) light up.
●Pressthestandbybuttonaonce. The
selected number of LEDs should light
upbriey;thisindicatesthatthedesired
setting has been saved successfully.
Ifawaterlter(optionalextraOrderNo.
461732) is used, the water hardness should
be set to 1.
Note: If no button is pressed within 90
seconds, the appliance switches to stand-
by mode without saving the new settings.
In this case, the previous water hardness
setting is retained.
Theappliancemustberinsedwhenalter
isrstusedandafterchangingthelter.
●Fillthetankwithwateruptothe0.5l
mark.
●Placeasuitablecontainer(approx.0.5l)
under the nozzle 8.
●Setthedial6to g/h.
●Whenwaterstopscomingoutofthe
nozzle 8, set the dial back to O.
●Fillthewatertankandthewaterpipes
(see “Switching on the appliance / Filling
the system“).
Adjusting the grinding unit
Sliding switch 15 adjusts the degree of
grinding,fromcoarsetone.
Warning
Adjust the grinding unit only while it is
running! Otherwise the appliance may be
damaged.
●PressthestrongcoffeebuttonK.
●Whilethegrindingunitisrunning,move
the sliding switch 15 to the desired posi-
tion:thesmallerthedots,thenerthe
grind.
iThe new setting will not become apparent
until the second or third cup is brewed.
Tip: For dark roast coffee beans, choose a
coarsergrind;forlightroastbeans,selecta
nergrind.
Float
Theoat19 in the water tray 18 shows
when the tray needs emptying.
●Iftheoat19 is clearly visible, empty the
water tray 18.

13
TCA52 09/2007
en
Using coffee beans
This fully automatic espresso/coffee
machine grinds beans freshly for each
brew. If possible, use only beans for fully
automatic coffee and espresso machines.
Deep-freeze or store in a cool place in
sealed, airtight containers. Coffee beans
can be ground while frozen.
Important: Fill the water tank with fresh
water every day. The tank must always
containsufcientwaterforoperatingthe
appliance. Do not allow it to become empty.
Tip: Pre-warm cups, especially small, thick
espresso cups, by placing on the cup shelf
14 or rinsing with hot water.
The appliance must be ready for use.
●Placetheprewarmedcup(s)underthe
coffee outlet 9.
●Press5or Kto select the desired
coffee strength. The coffee is brewed and
dispensed into the cup(s).
●Coffeedeliverystopsautomaticallywhen
the selected quantity has been dispensed
(factory setting approx. 125 ml).
iThe brewing process can be terminated
at any time by pressing the coffee
dispensing button 5or K.
Extra coffee
It is possible to dispense the same amount
of coffee a second time.
●Justpressthecoffeedispensingbutton
5or Kwithin 3 seconds after brewing is
complete.
Note: The second cup is brewed using the
previously ground coffee.
Changing volume
dispensed
It is possible to change the factory setting
(approx. 125 ml) for the volume of mild or
strong coffee to be dispensed.
●Pressandholdthecoffeedispensing
button 5or Kuntil the desired volume of
coffee has been delivered (range approx.
30 – 220 ml).
iThe volume can be changed again at
any time. To restore the factory setting of
approximately 125 ml, simply reset the
appliance.
Reset: Switch the appliance to stand-by
and remove the trays 17 and 18. Press
and hold the dispensing buttons 5and K
simultaneously for at least 5 seconds. The
LEDs 7a, b, c and d(H, I, S, J) light up
briey.Replacethetrays17 and 18 and
press the stand-by button ato switch the
appliance on again.
Preparing hot water
The appliance must be ready for use.
This function allows water to be heated for
a cup of tea, for example.

!Risk of burns
The nozzle gets very hot. Do not touch the
metal parts!.
●Placeanappropriatecupunderthe
nozzle 8.
●Pushthesleeveonthenozzle8all the
way down.
●Turnthedial6to g/h.

!Risk of scalding
When the dial is set to g/h, the nozzle
may sputter a little. Do not touch the nozzle
8or point it at anyone.
●Endtheprocessbyturningthedial6
back to O.

14
Robert Bosch Hausgeräte GmbH
en
Steam for foaming milk
The appliance must be ready for use. You
canfoamthemilkrstandaddthecoffee
on top, or foam the milk separately and
pour it into the coffee.

!Risk of burns
The nozzle gets very hot. Do not touch the
metal parts!
●Pushthesleeveonthenozzle8all the
way down.
●Fillthecupapproximately1/3fullofmilk.
●Pressthesteambuttonh. The LED will
starttoash.
iThe appliance will heat up for approx.
20 seconds.
●Immersethenozzle8deep into the milk,
but do not let it touch the bottom of the
cup.
●AssoonastheJLEDashes,turnthe
dial 6to g/h.

!Risk of scalding
When the dial 6is set to g/h, the nozzle
8 may sputter. Escaping steam is very hot
and may cause liquids to sputter. Do not
touch the nozzle 8or point it at anyone.
●Rotatethecupslowlyuntilthemilkisfully
foamed.
●Endtheprocessbyturningthedial6
back to O.
iTo foam more milk, press the steam
button hagain and repeat the whole
process.
Note: When the nozzle 8has cooled
down, clean it immediately. Dried residue is
difculttoremove.
Tip: If possible, use cold low-fat (1.5% fat)
milk.
Steam for heating drinks

!Risk of burns
The nozzle gets very hot. Do not touch the
metal parts!
The appliance must be ready for use.
●Pushthesleeveonthenozzle8all the
way up.
●Pressthesteambuttonh. The LED will
starttoash.
iThe appliance will now heat up for
approx. 20 seconds.
●Immersethenozzle8deep into the liquid
you want to heat.
●AssoonastheJLEDashes,turnthe
dial 6to g/h.

!Risk of scalding
When the dial 6is set to g/h, the nozzle 8
may sputter a little. Escaping steam is very
hot and may cause liquid to sputter. Do not
touch the nozzle 8or point it at anyone.
●Endtheprocessbyturningthedial6
back to O.
iTo generate more steam, press the steam
button hagain and repeat the whole
process.
Note: When the nozzle 8 has cooled down,
cleanimmediately.Driedresidueisdifcult
to remove.
Maintenance and daily
cleaning

!Risk of electric shock
Unplug the appliance before cleaning it.
Never immerse the appliance in water.
Do not use a steam cleaner.
●Wipetheoutsideoftheappliancewitha
damp cloth. Do not use scouring agents.
●Washallremovablepartsbyhandonly.
●Rinseoutthewatertank11 with water
only.
●Remove,emptyandcleanthetraysfor
coffee grounds 17 and residual water 18.

15
TCA52 09/2007
en
●Wipeoutorvacuumtheinsideofthe
appliance (tray holders).
●Openthedoorstothebrewingunit21
and remove any coffee residues. Close
the doors.
Note: If the appliance is cold when
switched on with the stand-by button a, or if
it is set to stand-by after brewing coffee, it is
automatically rinsed, i.e. the system cleans
itself.
Nozzle 8 for hot water/steam
●Unscrewthenozzle8from the steam
pipe.
●Dismantleallparts(Fig. D).
●Cleanwithacausticcleaningsolutionand
a soft brush. Clean the tip of the nozzle
8/c with a blunt needle.
●Thoroughlyrinseanddryallparts.
Brewing unit
The brewing unit can be removed for
cleaning (Fig. E).
●Turnofftheappliancewithbuttona.
●Turnthepoweron/offswitch1to 0.
●Openthedoor21 to the brewing unit 22.
●Holdtheredbutton22a down and push
the handle 22b up until you hear it
engage.
●Graspthebrewingunit22 by the handle,
remove carefully, and rinse under running
water. Do not use cleaning agents. Do not
place in the dishwasher.
●Vacuumtheinsideoftheappliance,or
clean it with a damp cloth.
●Reinsertthebrewingunit22 all the way
into the appliance.
●Holdtheredbutton22a down and push
the handle 22b down as far as it goes,
until you hear it engage. The brewing unit
is now secure.
●Closethedoorsofthebrewingunit.
Service programme:
Combined cleaning and
descaling process
If the “S“ LED lights up while the appliance
is on, the service programme must be run
immediately to clean and descale the appli-
ance. If the service programme is not run as
instructed, the appliance may be damaged.
Specially developed descaling (Order
No. 310451) and cleaning agents (Order
No. 310575) can be obtained from our
customer service department.
Warning
Each time you run the service programme,
follow the instructions for using the cleaning
and descaling agents.
Never interrupt the service programme.
Do not drink the liquids.
Never use vinegar or vinegar-based
products.
Never put descaling tablets or other
descaling materials into the duct for
cleaning tablets.
iThe “S“LEDasheswhiletheservicepro-
gramme is running (approx. 40 minutes).
Important: If there is a filter in the water
tank, it must be removed before the service
programme is run.
Starting the service programme
●Switchtheappliancetostandbymode
using the stand-by button a.
●Emptyandreplacethetrays17 and 18.
●Holddownthemildcoffeebutton5for at
least 5 seconds.
The SLEDstartstoash and the
appliance rinses the coffee dispenser
through twice.
●Emptyandreinsertthegroundstray17.
The steam button LED hashesandthe
HLED lights up.
●Placeone cleaning tablet in the duct 13.

16
Robert Bosch Hausgeräte GmbH
en
●Fillthewatertankwithlukewarmwater,
add descaling agent and dissolve
completely (total liquid: 0.5 litres).
or pour prepared descaling mixture into the
water tank (total liquid: 0.5 litres).
●Pressthesteambuttonh.
The descaling process begins. Duration
approx. 10 minutes. The descaling
solutionowsintothewatertray18.
The JLEDashes.
●Placeasuitablecontainer(approx.0.5
litres) under the nozzle 8.
●Setthedial6to g/h. The descaling
process begins. Duration approx.
5minutes.Thedescalingsolutionows
into the container.
The ILED lights up.
●Emptyandreinsertthegroundstray17.
The steam LED hashes.
●Emptyandcleanthewatertank11,ll
with fresh water up to the “max“ mark and
reinsert.
●Placeasuitablecontainer(approx.0.5
litres) under the nozzle 8.
●Pressthesteambuttonh. The cleaning
processbegins.Waterowsintothe
container.
The JLED lights up.
●Turnthedial6to O. The cleaning process
begins. Duration approx. 10 minutes.
Liquidowsintothecoffeegroundstray
17 inside the appliance, then out through
the coffee outlet.
The ILED lights up.
●Empty,cleanandreinsertthetrays 17
and 18.
The appliance heats up and is ready for
use again when the stand-by LED alights
green.
Important: If the service programme is
interrupted, e.g. due to a power cut, it is
vital that the appliance be rinsed before it is
used again.
●Pressthestandbybuttona.
The stand-by aand steam hLEDs
ash.
●Rinsethewatertank11 thoroughlyandll
with fresh water.
●Pressthesteambuttonh. The appliance
isrinsedandliquidowsintothetray.
The JLEDashes.
●Holdacupunderthenozzle8and turn
the dial 6to g/h. Water runs into the
cup.
The JLED lights up.
●Turnthedial6back to O.
The appliance rinses and is ready for use
again.
Anti-freeze
In order to avoid damage through cold
during transportation and storage, the
appliance must be emptied completely
rst.
The appliance must be ready for use.
●Remove,empty,andreplacewatertank.
●Placealarge,narrowcontainerunder
nozzle 8.
●Presshbutton.
●AssoonasJlights up on display, turn
dial 6to g/h.
The appliance will release steam for a
while.
●Whennozzle8stops releasing steam,
turn dial back to ‘O’.
●Turnofftheappliance.
Disposal A
This appliance is labelled in accordance
with the European Directive 2002/96/EG
relating to waste electrical and electronic
equipment – WEEE. The directive provides
the framework for the EU-wide take-back
and disposal of end-of-life appliances.
Please ask your specialist retailer about
current disposal facilities.
