Sicherheitshinweise
Achtung! Lesen Sie die nachfolgenden Anweisungen
sorgfältig durch. Machen Sie sich mit den Bedienele-
menten und dem ordnungsgemäßen Gebrauch des
Gartengeräts vertraut. Bewahren Sie die Betriebsan-
leitung für eine spätere Verwendung bitte sicher auf.
Erläuterung der Bildsymbole
Allgemeiner Gefahrenhinweis.
Lesen Sie die Betriebsanleitung durch.
Achten Sie darauf, dass in der Nähe stehen-
de Personen nicht durch weggeschleuderte
Fremdkörper verletzt werden.
Halten Sie in der Nähe stehende Personen
auf sicheren Abstand zum Gartengerät.
Scharfe(s) Messer. Hüten Sie sich vor dem
Verlust von Zehen und Fingern.
Schalten Sie das Gartengerät aus und zie-
hen Sie den Netzstecker aus der Steckdo-
se, bevor Sie Geräteeinstellungen oder ei-
ne Reinigung vornehmen, wenn sich das
Kabel verfangen hat oder wenn Sie das Gar-
tengerät auch nur für kurze Zeit unbeauf-
sichtigt lassen. Halten Sie das Stromkabel
von den Schneidmessern fern.
Warten Sie, bis alle Teile des Gartengeräts
vollständig zur Ruhe gekommen sind, bevor
Sie diese anfassen. Die Messer rotieren
nach dem Abschalten des Gartengeräts
noch weiter und können Verletzungen ver-
ursachen.
Das Gartengerät nicht bei Regen benutzen
oder dem Regen aussetzen.
Schützen Sie sich vor elektrischem Schlag.
Halten Sie das Anschlusskabel von den
Schneidmessern fern.
Bedienung
fNiemals Kindern oder mit diesen Anweisungen
nicht vertrauten Personen erlauben das Gartenge-
rät zu benutzen. Nationale Vorschriften beschrän-
ken möglicherweise das Alter des Bedieners. Be-
wahren Sie das Gartengerät für Kinder
unerreichbar auf, wenn es nicht in Gebrauch ist.
fDieses Gartengerät ist nicht dafür bestimmt, von
Personen (einschließlich Kinder) mit einge-
schränkten physischen, sensorischen oder geisti-
gen Fähigkeiten oder mangelnder Erfahrung
und/oder mangelndem Wissen benutzt zu werden,
es sei denn, sie werden durch eine für ihre Sicher-
heit zuständige Person beaufsichtigt oder erhalten
von ihr Anweisungen, wie das Gartengerät zu be-
nutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gartengerät spie-
len.
fMähen Sie niemals während sich Personen, insbe-
sondere Kinder oder Haustiere, in unmittelbarer
Nähe aufhalten.
fDer Bediener oder Nutzer ist für Unfälle oder Schä-
den an anderen Menschen oder deren Eigentum
verantwortlich.
fBenutzen Sie das Gartengerät nicht barfuß oder
mit offenen Sandalen. Tragen Sie stets festes
Schuhwerk und eine lange Hose.
fInspizieren Sie die zu bearbeitende Fläche sorgfäl-
tig und beseitigen Sie Steine, Stöcke, Drähte, Kno-
chen und sonstige Fremdkörper.
fPrüfen Sie vor der Benutzung immer, ob Messer,
Messerschrauben und Schneidbaugruppe abge-
nutzt oder beschädigt sind. Tauschen Sie abge-
nutzte oder beschädigte Messer sowie Messer-
schrauben immer im ganzen Satz aus, um Unwucht
zu vermeiden.
fMähen Sie nur bei Tageslicht oder gutem künstli-
chem Licht.
fBetreiben Sie das Gartengerät nach Möglichkeit
nicht bei nassem Gras.
fStets ruhig gehen, niemals schnell laufen.
fBetreiben Sie das Gartengerät niemals mit defek-
ten Schutzvorrichtungen, Abdeckungen oder ohne
Sicherheitseinrichtungen, wie z. B. Prallschutz
und/oder Grasfangkorb.
fDas Arbeiten an Böschungen kann gefährlich sein.
– Mähen Sie keine besonders steilen Abhänge.
– Achten Sie auf schrägen Flächen oder auf nas-
sem Gras stets auf sicheren Tritt.
– Mähen Sie auf schrägen Flächen immer quer
und niemals auf- und abwärts.
– Gehen Sie beim Richtungswechsel an Abhän-
gen äußerst vorsichtig vor.
– Gehen Sie beim Rückwärtsgehen oder Ziehen
des Gartengeräts äußerst vorsichtig vor.
– Schieben Sie das Gartengerät beim Mähen im-
mer vorwärts und ziehen Sie dieses niemals
zum Körper hin.
fDie Messer müssen stehen, wenn Sie das Garten-
gerät für den Transport kippen müssen, wenn Sie
nicht mit Gras bepflanzte Flächen überqueren und
wenn Sie das Gartengerät zu und von dem zu mä-
henden Bereich transportieren.
fKippen Sie das Gartengerät beim Starten oder An-
lassen des Motors nicht, außer dies ist zum Starten
in hohem Gras erforderlich. In diesem Fall, die vom
Bediener abgewandte Seite durch Niederdrücken
des Handgriffes nicht weiter als unbedingt nötig
anheben. Achten Sie darauf, dass sich Ihre Hände
am Griff befinden, wenn Sie das Gartengerät wie-
der ablassen.
fSchalten Sie das Gartengerät wie in der Be-
triebsanleitung beschrieben ein und achten Sie
darauf, dass Ihre Füße ausreichend weit von rotie-
renden Teilen entfernt sind.
fBringen Sie Ihre Hände und Füße nicht in die Nähe
oder unter rotierende Teile.
fHalten Sie Abstand zur Auswurfzone, wenn Sie mit
dem Gartengerät arbeiten.
fHeben bzw. tragen Sie das Gartengerät niemals
bei laufendem Motor.
fHalten Sie Strom- und Verlängerungskabel vom
Messer fern. Das Messer kann die Kabel beschädi-
gen und Sie mit spannungsführenden Teilen in Be-
rührung bringen. Vorsicht, es besteht die Gefahr
eines elektrischen Schlages.
Netzstecker aus der Steckdose ziehen:
– immer wenn Sie sich vom Gartengerät entfer-
nen,
– vor dem Beseitigen von Blockierungen,
– wenn Sie das Gartengerät überprüfen, reinigen
oder an ihm arbeiten,
– nach der Kollision mit einem Fremdkörper.
Überprüfen Sie das Gartengerät sofort auf Be-
schädigungen und lassen Sie es wenn notwen-
dig instandsetzen,
– wenn das Gartengerät ungewöhnlich zu vibrie-
ren beginnt (sofort prüfen).
Stromanschluss
fDie Spannung der Stromquelle muss mit den Anga-
ben auf dem Typenschild des Gerätes übereinstim-
men.
fEs wird empfohlen, dieses Gerät nur an eine Steck-
dose anzuschließen, die mit einem 30 mA Fehler-
strom-Schutzschalter abgesichert ist.
fBeim Austausch des Kabels an diesem Gerät, nur
die vom Hersteller vorgesehene Netzanschlusslei-
tung verwenden, Bestell-Nr. und Typ siehe Be-
triebsanleitung.
fDen Netzstecker niemals mit nassen Händen anfas-
sen.
fDie Netzanschlussleitung oder das Verlängerungs-
kabel nicht überfahren, quetschen oder daran zer-
ren, da es beschädigt werden könnte. Schützen
Sie das Kabel vor Hitze, Öl und scharfen Kanten.
fDas Verlängerungskabel muss den in der Be-
triebsanleitung aufgeführten Querschnitt haben
und spritzwassergeschützt sein. Die Steckverbin-
dung darf nicht im Wasser liegen.
fTragen Sie immer Gartenhandschuhe, wenn Sie im
Bereich der scharfen Messer hantieren oder arbei-
ten.
STOP
OBJ_BUCH-1266-001.book Page 4 Tuesday, September 21, 2010 9:55 AM

Deutsch | 5
Bosch Power Tools F 016 L70 769 | (21.9.10)
Elektrische Sicherheit
fAchtung! Schalten Sie vor Wartungs- oder Reini-
gungsarbeiten das Gartengerät aus und ziehen
Sie den Netzstecker. Gleiches gilt, wenn das
Stromkabel beschädigt, angeschnitten oder ver-
wickelt ist.
fNachdem das Gartengerät abgeschaltet wurde,
drehen sich die Messer noch einige Sekunden
weiter.
fVorsicht – das rotierende Schneidmesser nicht
berühren.
Ihr Gartengerät ist zur Sicherheit schutzisoliert und
benötigt keine Erdung. Die Betriebsspannung beträgt
230 V AC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je
nach Ausführung). Nur zugelassene Verlängerungska-
bel verwenden. Informationen erhalten Sie bei Ihrer
autorisierten Kundendienststelle.
Es dürfen nur Verlängerungskabel der Bauart H05VV-F,
H05RN-F oder IEC (60227 IEC 53, 60245 IEC 57) ver-
wendet werden.
Falls Sie für den Betrieb des Gerätes ein Verlänge-
rungskabel verwenden, dürfen nur Kabel mit folgen-
den Leiterquerschnitten verwendet werden:
–1,0mm
2: maximale Länge 40 m
–1,5mm
2: maximale Länge 60 m
–2,5mm
2: maximale Länge 100 m
Hinweis: Wird ein Verlängerungskabel benutzt, muss
dieses – wie bei den Sicherheitsvorschriften beschrie-
ben – einen Schutzleiter besitzen, der über den Ste-
cker mit dem Schutzleiter Ihrer elektrischen Anlage
verbunden ist.
In Zweifelsfällen fragen Sie einen ausgebildeten Elek-
triker oder die nächste Bosch Service-Vertretung.
fVORSICHT: Nicht vorschriftsmäßige Verlänge-
rungskabel können gefährlich sein. Verlänge-
rungskabel, Stecker und Kupplung müssen was-
serdichte, für den Außenbereich zugelassene
Ausführungen sein.
Kabelverbindungen sollten trocken sein und nicht auf
dem Boden liegen.
Zur Erhöhung der Sicherheit wird empfohlen, einen FI-
Schalter (RCD) mit einem Fehlerstrom von maximal
30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder
Benutzung überprüft werden.
Hinweis für Produkte, die nicht in GB verkauft werden:
ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass
der am Gartengerät angebrachte Stecker mit dem Ver-
längerungskabel verbunden wird. Die Kupplung des
Verlängerungskabels muss vor Spritzwasser geschützt
sein, aus Gummi bestehen oder mit Gummi überzogen
sein. Das Verlängerungskabel muss mit einer Zugent-
lastung verwendet werden.
Die Anschlussleitung muss regelmäßig auf Schadens-
merkmale überprüft werden und darf nur in einwand-
freiem Zustand verwendet werden.
Wenn die Anschlussleitung beschädigt ist, darf sie nur von
einer autorisierten Bosch-Werkstatt repariert werden.
Wartung
fTragen Sie immer Gartenhandschuhe, wenn Sie
im Bereich der scharfen Messer hantieren oder
arbeiten.
fStellen Sie den Festsitz aller Muttern, Bolzen und
Schrauben sicher, damit ein sicherer Arbeitszu-
stand des Gartengeräts gewährleistet ist.
fÜberprüfen Sie regelmäßig den Grasfangkorb auf
Zustand und Abnutzung.
fÜberprüfen Sie das Gartengerät und ersetzen Sie
sicherheitshalber abgenutzte oder beschädigte
Teile.
fVerwenden Sie ausschließlich für das Gartengerät
vorgesehene Schneidmesser.
fStellen Sie sicher, dass auszuwechselnde Teile von
Bosch stammen.
Symbole
Die nachfolgenden Symbole sind für das Lesen und
Verstehen der Betriebsanleitung von Bedeutung. Prä-
gen Sie sich die Symbole und ihre Bedeutung ein. Die
richtige Interpretation der Symbole hilft Ihnen, das
Gartengerät besser und sicherer zu gebrauchen.
Bestimmungsgemäßer Gebrauch
Das Gartengerät ist dazu bestimmt, um im privaten Be-
reich den Rasen zu mähen.
Technische Daten
Geräusch-/Vibrationsinformation
Messwerte für Geräusch ermittelt entsprechend
2000/14/EG (1,60 m Höhe, 1 m Abstand).
Der A-bewertete Geräuschpegel des Gerätes beträgt
typischerweise: Schalldruckpegel 79 dB(A); Schall-
leistungspegel 93 dB(A). Unsicherheit K =1 dB.
Schwingungsgesamtwerte (Vektorsumme dreier Rich-
tungen) ermittelt entsprechend EN 60335:
Schwingungsemissionswert ah<2,5 m/s2,
Unsicherheit K =1,5 m/s2.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das un-
ter „Technische Daten“ beschriebene Produkt mit den
folgenden Normen oder normativen Dokumenten
übereinstimmt: EN 60335 gemäß den Bestimmungen
der Richtlinien 2004/108/EG, 2006/42/EG,
2000/14/EG.
2000/14/EG: Garantierter Schallleistungspegel
94 dB(A). Bewertungsverfahren der Konformität ge-
mäß Anhang VI.
Produktkategorie: 32
Benannte Stelle:
SRL, Sudbury, England, Nr. 1088
Technische Unterlagen bei:
Bosch Lawn and Garden Ltd., PT-LG/EAE,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.08.2010
Symbol Bedeutung
Bewegungsrichtung
Reaktionsrichtung
Tragen Sie Schutzhandschuhe
Gewicht
Einschalten
Ausschalten
Gestattete Handlung
Verbotene Handlung
Zubehör/Ersatzteile
Rasenmäher Rotak 32
Sachnummer 3 600 H85 B..
Nennaufnahmeleistung W 1200
Messerbreite cm 32
Schnitthöhe mm 20–60
Volumen, Grasfangkorb l31
Gewicht entsprechend
EPTA-Procedure 01/2003 kg 6,6
Schutzklasse /II
Seriennummer siehe Typenschild am
Gartengerät
Die Angaben gelten für eine Nennspannung [U] von
230 V. Bei abweichenden Spannungen und in länder-
spezifischen Ausführungen können diese Angaben
variieren.
Bitte beachten Sie die Sachnummer auf dem Typen-
schild Ihres Gartengeräts. Die Handelsbezeichnun-
gen einzelner Gartengeräte können variieren.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Symbol Bedeutung
OBJ_BUCH-1266-001.book Page 5 Tuesday, September 21, 2010 9:55 AM

F 016 L70 769 | (21.9.10) Bosch Power Tools
6| Deutsch
Montage und Betrieb
Fehlersuche
Kundendienst und Kundenberatung
www.bosch-garden.com
Geben Sie bei allen Rückfragen und Ersatzteilbestel-
lungen bitte unbedingt die 10-stellige Sachnummer
laut Typenschild des Gartengerätes an.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]*
Fax: [phone]*
(* Festnetzpreis 14 ct/min, höchstens 42 ct/min aus
Mobilfunknetzen)
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
bosch.com
Tel. Kundenberatung: [phone]
(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus
Mobilfunknetzen)
Fax: [phone]
E-Mail: kunde[email protected].com
Österreich
Tel.: [phone]
Fax: [phone]
E-Mail:
service.elektrowe[email protected]
Schweiz
Tel.: [phone]
Fax: [phone]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Entsorgung
Werfen Sie Gartengeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik-
Altgeräte und ihrer Umsetzung in nationa-
les Recht müssen nicht mehr gebrauchs-
fähige Elektro- und Elektronikgeräte ge-
trennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Änderungen vorbehalten.
Handlungsziel Bild
Lieferumfang 1
Montage der Griffbügel 2
Grasfangkorb zusammenfügen 3
Grasfangkorb einsetzen/abnehmen 3
Schnitthöhe einstellen 4
Verlängerungskabel anbringen 5
Einschalten 5
Ausschalten 5
Arbeitshinweise 5 –6
Messerwartung 7
Zubehör auswählen 7
Handlungsziel Bild
STOP
Symptome Mögliche Ursache Abhilfe
Motor läuft nicht an Netzspannung fehlt Überprüfen und einschalten
Netzsteckdose defekt Andere Steckdose benutzen
Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-
schädigt
Sicherung hat ausgelöst Sicherung austauschen
Verstopfung möglich Unterseite des Gartengeräts prüfen und
ggf. frei machen (tragen Sie immer Garten-
handschuhe)
Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitt-
höhe einstellen
Schnitthöhe für momentane Bedingungen
zu niedrig Größere Schnitthöhe einstellen
Gartengerät läuft mit
Unterbrechungen Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be- schädigt
Interne Verkabelung des Gartengerätes de-
fekt Kundendienst aufsuchen
Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitt-
höhe einstellen
Gartengerät hinter-
lässt unregelmäßiges
Schnittbild
und/oder
Motor arbeitet
schwer
Schnitthöhe zu niedrig Größere Schnitthöhe einstellen
Messer stumpf Messer wechseln
Verstopfung möglich Unterseite des Gartengeräts prüfen und
ggf. frei machen (tragen Sie immer Garten-
handschuhe)
Messer falsch herum montiert Messer richtig herum montieren
Nach Einschalten des
Gartengeräts dreht
sich das Messer nicht
Messer durch Gras behindert Gartengerät ausschalten
Verstopfung entfernen (tragen Sie immer
Gartenhandschuhe)
Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm)
Starke Vibrationen/
Geräusche Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm)
Messer beschädigt Messer wechseln
OBJ_BUCH-1266-001.book Page 6 Tuesday, September 21, 2010 9:55 AM

English | 7
Bosch Power Tools F 016 L70 769 | (21.9.10)
en
Safety Notes
Warning! Read these instructions carefully, be famil-
iar with the controls and the proper use of the ma-
chine. Please keep the instructions safe for later use!
Explanation of symbols
General hazard safety alert.
Read instruction manual.
Pay attention that bystanders are not in-
jured through foreign objects thrown from
the machine.
Keep bystanders a safe distance away from
the machine.
Sharp blade(s). Beware of severing toes or
fingers.
Switch off and remove plug from mains be-
fore adjusting, cleaning or if the cable is en-
tangled and before leaving the garden
product unattended for any period. Keep
the supply flexible cord away from the cut-
ting blades.
Wait until all machine components have
completely stopped before touching them.
The blades continue to rotate after the ma-
chine is switched off, a rotating blade can
cause injury.
Do not use the machine in the rain or leave
it outdoors when it is raining.
Beware electric shock hazard.
Keep supply flexible cord away from cut-
ting means.
Operation
fNever allow children or people unfamiliar with
these instructions to use the machine. Local regu-
lations may restrict the age of the operator. When
not in use store the machine out of reach of chil-
dren.
fThis tool is not intended for use by persons (in-
cluding children) with reduced physical, sensory
or mental capabilities, or lack of experience and
knowledge, unless they have been given supervi-
sion or instruction concerning use of the appliance
by a person responsible for their safety.
Children should be supervised to ensure that they
do not play with the appliance.
fNever mow while people, especially children or
pets, are nearby.
fThe operator or user is responsible for accidents
or hazards occurring to other people or their prop-
erty.
fDo not operate the machine when barefoot or
wearing open sandals, always wear substantial
footwear and long trousers.
fThoroughly inspect the area where the machine is
to be used and remove all stones, sticks, wires,
bones and other foreign objects.
fBefore using, always visually inspect to see that
the blades, blade bolts and cutter assembly are
not worn or damaged. Replace worn or damaged
blades and bolts in sets to preserve balance.
fMow only in daylight or in good artificial light.
fAvoid operating the machine in wet grass, where
feasible.
fWalk, never run.
fNever operate the appliance with defective guards
or shields, or without safety devices, for example
deflectors and/or grass catchers in place.
fWorking on banks can be dangerous.
– Do not mow excessively steep slopes.
– Always be sure of your footing on slopes or wet
grass.
– Mow across the face of slopes –never up and
down.
– Exercise extreme caution when changing direc-
tion on slopes.
– Use extreme caution when stepping back or
pulling the machine towards you.
– Never mow by pulling the mower towards you.
fStop the blades if the machine has to be tilted for
transportation when crossing surfaces other than
grass and when transporting the machine to and
from the area to be mowed.
fDo not tilt the machine when starting or switching
on the motor, except if the machine has to be tilted
for starting in long grass. In this case, do not tilt it
more than absolutely necessary and tilt only the
part which is away from the operator. Always en-
sure that both hands are in the operating position
before returning the machine to the ground.
fSwitch on the motor according to the instructions
with feet well away from rotating parts.
fDo not put hands or feet near or under rotating
parts.
fAlways stand clear of the discharge zone when op-
erating the machine.
fNever pick up or carry the machine while the motor
is running.
fKeep supply cables and extension cables away
from the blade. The blade can cause damage to
the cables and lead to contact with live parts. Be-
ware electric shock hazard.
Remove the plug from the socket:
– whenever you leave the machine,
– before clearing a blockage,
– before checking, cleaning or working on the
machine,
– after striking a foreign object. Inspect the ma-
chine for damage and make repairs as neces-
sary,
– if the machine starts to vibrate abnormally
(check immediately).
Power supply
fThe voltage indicated on the rating plate must cor-
respond to the voltage of the power source.
fWe recommend that this equipment is only con-
nected into a socket which is protected by a cir-
cuit-breaker that would be actuated by a 30 mA re-
sidual current.
fOnly use or replace power supply cables for this
unit which correspond to the types indicated by
the manufacturer. See the operating instructions
for the order no. and types.
fNever touch the mains plug with wet hands.
fDo not run over, crush or pull the power supply ca-
ble or extension lead, otherwise it may be dam-
aged. Protect the cable from heat, oil and sharp
edges.
fThe extension lead must have a cross section in ac-
cordance with the operating instructions and be
protected against splashed water. The connection
must not be in water.
fAlways wear gardening gloves when handling or
working near the sharp blades.
Electrical Safety
fWarning! Switch off, remove plug from mains be-
fore adjusting, cleaning or if cable is cut, dam-
aged or entangled.
fThe blades continue to rotate for a few seconds
after the machine is switched off.
fCaution –do not touch the rotating blade.
Your machine is double insulated for safety and re-
quires no earth connection. The operating voltage is
230 V AC, 50 Hz (for non-EU countries 220 V, 240 V as
applicable). Only use approved extension cables. Con-
tact your Bosch Service Centre for details.
Extension cords/leads should only be used if they
comply with H05VV-F, H05RN-F types or IEC type de-
sign (60227 IEC 53, 60245 IEC 57).
If you want to use an extension cable when operating
your product, only the following cable dimensions
should be used:
–1.0mm
2: max. length 40 m
–1.5mm
2: max. length 60 m
–2.5mm
2: max. length 100 m
Note: If an extension cable is used it must be earthed
and connected through the plug to the earth cable of
your supply network in accordance with prescribed
safety regulations.
STOP
OBJ_BUCH-1266-001.book Page 7 Tuesday, September 21, 2010 9:55 AM

F 016 L70 769 | (21.9.10) Bosch Power Tools
8| English
If in doubt contact a qualified electrician or the near-
est Bosch Service Centre.
fWARNING! Inadequate extension cables can be
dangerous. Extension cable, plug and socket
must be of watertight construction and intended
for outdoor use.
Cable connections should be kept dry and off the
ground.
It is recommended for increased electrical safety to
use a Residual Current Device (RCD) with a tripping
current of not more than 30 mA. Always check your
RCD every time you use it.
For products not sold in GB:
WARNING: For your safety, it is required that the plug
attached to the machine is connected with the exten-
sion cord. The coupling of the extension cord must be
protected against splash water, be made of rubber or
coated with rubber. The extension cord must be used
with a cable strain relief.
The connection lead must be inspected for signs of
damage at regular intervals and may only be used if in
perfect condition.
If the supply cord is damaged, it must be replaced by
a Bosch Service Centre.
Products sold in GB only: Your product is fitted with
an BS 1363/A approved electric plug with internal fuse
(ASTA approved to BS 1362).
If the plug is not suitable for your socket outlets, it
should be cut off and an appropriate plug fitted in its
place by an authorised customer service agent. The re-
placement plug should have the same fuse rating as
the original plug.
The severed plug must be disposed of to avoid a pos-
sible shock hazard and should never be inserted into a
mains socket elsewhere.
Products sold in AUS and NZ only: Use a residual cur-
rent device (RCD) with a rated residual current of
30 mA or less.
Maintenance
fAlways wear gardening gloves when handling or
working near the sharp blades.
fKeep all nuts, bolts and screws tight to be sure
that the machine is in safe working condition.
fCheck the grass catcher frequently for wear or de-
terioration.
fExamine the machine and replace worn or dam-
aged parts for safety.
fEnsure replacement cutting means of the right
type are used.
fEnsure replacement parts fitted are Bosch ap-
proved.

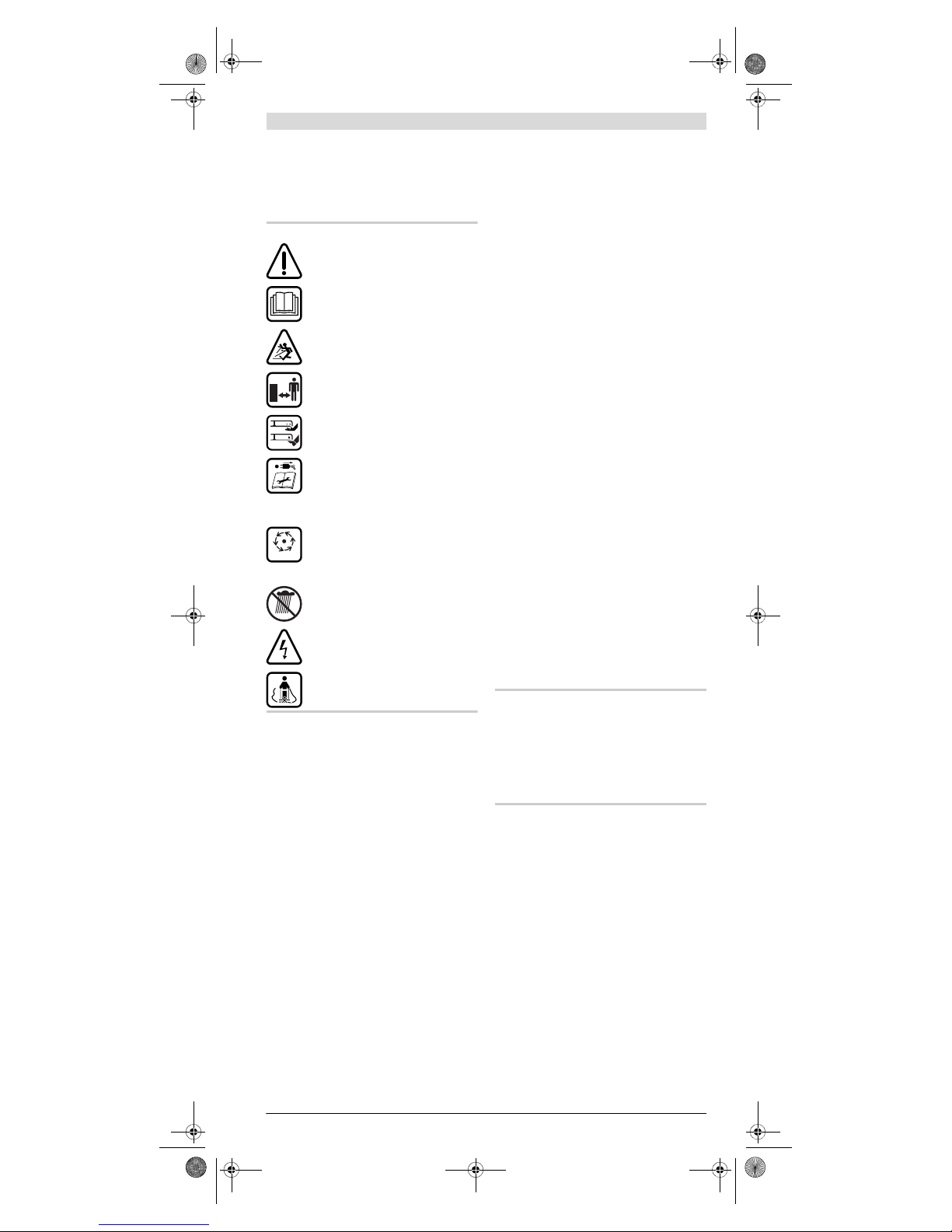

Symbols
The following symbols are important for reading and
understanding the operating instructions. Please take
note of the symbols and their meaning. The correct in-
terpretation of the symbols will help you to use the
garden product in a better and safer manner.
Intended Use
The garden product is intended for domestic lawn
mowing.
Technical Data
Noise/Vibration Information
Measured sound values determined according to
2000/14/EC (1.60 m height, 1 m distance away).
Typically the A-weighted noise levels of the product
are: Sound pressure level 79 dB(A); sound power level
93 dB(A). Uncertainty K =1 dB.
Vibration total values (triax vector sum) determined
according to EN 60335:
Vibration emission value ah<2.5 m/s2,
Uncertainty K =1.5 m/s2.
Declaration of Conformity
We declare under our sole responsibility that the prod-
uct described under “Technical data” is in conformity
with the following standards or standardization docu-
ments: EN 60335 according to the provisions of the di-
rectives 2004/108/EC, 2006/42/EC, 2000/14/EC.
2000/14/EC: Guaranteed sound power level 94 dB(A).
Conformity assessment procedure according to
Annex VI.
Equipment category: 32
Notified body:
SRL, Sudbury, England, Nr. 1088
Technical file at:
Bosch Lawn and Garden Ltd., PT-LG/EAE,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.08.2010
Mounting and Operation
Symbol Meaning
Movement direction
Reaction direction
Wear protective gloves
Weight
Switching On
Switching Off
Permitted action
Prohibited action
Accessories/Spare Parts
Lawnmower Rotak 32
Article number 3 600 H85 B..
Rated power input W1200
Blade width cm 32
Height of cut mm 20 –60
Grassbox, capacity l31
Weight according to
EPTA-Procedure 01/2003 kg 6.6
Protection class /II
Serial number see type plate on the
garden product
The values given are valid for a nominal voltage [U] of
230 V. For different voltages and models for specific
countries, these values can vary.
Please observe the article number on the type plate
of your garden product. The trade names of the indi-
vidual garden products may vary.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Action Figure
Delivery Scope 1
Handle Assembly 2
Snap together the Grassbox 3
Grassbox fitting/removing 3
Adjusting the Cutting Height 4
Connecting the Extension Lead 5
Starting 5
Stopping 5
Working Advice 5 –6
Blade Maintenance 7
Selecting Accessories 7
OBJ_BUCH-1266-001.book Page 8 Tuesday, September 21, 2010 9:55 AM

English | 9
Bosch Power Tools F 016 L70 769 | (21.9.10)
Troubleshooting
After-sales Service and Customer
Assistance
www.bosch-garden.com
In all correspondence and spare parts orders, please
always include the 10-digit article number given on the
type plate of the garden product.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: boschserv[email protected]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: [phone]
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected].za
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]ch.com
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Bosch Headquarters
Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Disposal
Do not dispose of garden products into household
waste!
Only for EC countries:
According to the European directive
2002/96/EC for Waste Electrical and Elec-
tronic Equipment and its implementation
into national law, electrical and electronic
equipment that are no longer usable must
be collected separately and disposed of in an environ-
mentally correct manner.
Subject to change without notice.
STOP
Problem Possible Cause Corrective Action
Motor refuses to start Power turned off Turn power on
Mains socket faulty Use another socket
Extension cable damaged Inspect cable, replace if damaged
Fuse faulty/blown Replace fuse
Possible clogging Check underneath the garden product and
clear out as necessary (always wear garden-
ing gloves)
Motor protector has activated Allow motor to cool and increase height of
cut
Mowing too low for the conditions Increase height of cut
Garden product func-
tions intermittently Extension cable damaged Inspect cable, replace if damaged
Internal wiring of garden product damaged Contact Service Agent
Motor protector has activated Allow motor to cool and increase height of
cut
Garden product
leaves ragged finish
and/or
Motor labours
Height of cut too low Increase height of cut
Cutting blade blunt Replace the blade
Possible clogging Check underneath the garden product and
clear out as necessary (always wear garden-
ing gloves)
Blade fitted upside down Refit blade correctly
Blade not rotating
while garden product
switched on
Cutting blade obstructed Switch off garden product
Clear obstruction (always wear gardening
gloves)
Blade nut/bolt loose Tighten blade nut/bolt (17 Nm)
Excessive vibrations/
noise Blade nut/bolt loose Tighten blade nut/bolt (17 Nm)
Cutting blade damaged Replace the blade
OBJ_BUCH-1266-001.book Page 9 Tuesday, September 21, 2010 9:55 AM

F 016 L70 769 | (21.9.10) Bosch Power Tools
10 | Français
fr
Avertissements de sécurité
Attention ! Lisez avec attention toutes les instruc-
tions suivantes. Familiarisez-vous avec les éléments
de commande et l’utilisation appropriée de l’outil de
jardin. Conservez les instructions d’utilisation pour
une utilisation ultérieure.
Explication des symboles
Indications générales sur d’éventuels dan-
gers.
Lisez soigneusement ces instructions d’uti-
lisation.
Faites attention à ce que les personnes se
trouvant à proximité ne soient pas blessées
par des projections provenant de la machi-
ne.
Gardez une distance de sécurité entre
l’outil de jardin et les personnes se trou-
vant à proximité.
Lame(s) coupante(s). Attention à ne pas se
couper les orteils ou les doigts.
Arrêtez l’outil de jardin et retirez la fiche de
la prise de courant avant d’effectuer des ré-
glages sur l’appareil ou de le nettoyer, lors-
que le câble se trouve coincé ou que l’appa-
reil soit laissé sans surveillance même pour
une courte durée. Maintenez le câble d’ali-
mentation à distance des lames.
Attendez l’arrêt total de tous les éléments
de l’outil de jardin avant de les toucher.
Après la mise hors tension de l’outil de jar-
din, les lames continuent à tourner, pou-
vant provoquer ainsi des blessures.
N’utilisez l’outil de jardin pas par temps de
pluie et ne l’exposez pas à la pluie.
Protégez-vous contre les chocs électriques.
Maintenez le câble de raccordement hors
de portée des lames.
Mode d’emploi
fNe laissez jamais un enfant ou une autre personne
n’ayant pas pris connaissance des instructions
d’utilisation se servir de l’outil de jardin. Il est pos-
sible que les réglementations locales fixent une li-
mite d’âge minimum de l’utilisateur. Gardez l’outil
de jardin non utilisé hors de la portée des enfants.
fCet outil de jardin n’est pas conçu pour être utilisé
par des personnes (enfants compris) souffrant
d’un handicap physique, sensoriel ou mental ou
par des personnes n’ayant l’expérience et/ou les
connaissances nécessaires, à moins qu’elles ne
soient surveillées par une personne responsable
de leur sécurité ou qu’elles aient été instruites
quant au maniement de l’outil de jardin.
Les enfants doivent être surveillés pour assurer
qu’ils ne jouent pas avec l’outil de jardin.
fNe tondez jamais la pelouse lorsque des person-
nes, en particulier des enfants ou des animaux do-
mestiques se trouvent à proximité.
fL’opérateur ou l’utilisateur de la tondeuse est res-
ponsable des accidents et des dommages causés à
autrui ou à ses biens.
fNe faites jamais fonctionner l’outil de jardin si vous
marchez pieds nus ou portez des sandales ouver-
tes. Portez toujours des chaussures fermées et des
pantalons longs.
fInspectez soigneusement la surface à travailler et
éliminez pierres, bâtons, fils métalliques, os et
autres objets étrangers.
fAvant de mettre l’appareil en fonctionnement, con-
trôlez toujours si les lames, les vis des lames et le
sous-groupe de coupage sont usés ou endomma-
gés. Remplacez les lames usées ou endommagées
toujours en même temps que les vis des lames
pour éviter tout balourd.
fNe tondez que de jour ou sous un bon éclairage ar-
tificiel.
fSi possible, n’utilisez pas l’outil de jardin lorsque
l’herbe est mouillée.
fNe menez l’appareil qu’au pas, ne jamais courir.
fN’utilisez jamais l’outil de jardin quand les équipe-
ments de sécurité sont défectueux, sans coque ou
sans équipements de protection tels que par
exemple le pare-chocs et/ou le bac de ramassage.
fTravaillez sur des talus peut être dangereux.
– Ne tondez pas des pentes très abruptes.
– Sur des pentes ou de l’herbe mouillée, faites
attention à ne pas perdre l’équilibre.
– Tondez toujours perpendiculairement à la pen-
te –jamais de haut en bas ou de bas en haut.
– Faites très attention lors d’un changement de
direction sur une pente.
– Faites très attention en reculant ou en tirant
l’outil de jardin vers vous.
– Lors des travaux de tonte, poussez l’outil de
jardin toujours vers l’avant et ne le tirez jamais
vers vous.
fLes lames doivent être totalement à l’arrêt quand
vous devez incliner l’outil de jardin pour le trans-
porter, quand vous traversez des surfaces autres
que le gazon ou quand vous transportez l’outil de
jardin entre deux surfaces à tondre.
fN’inclinez pas l’outil de jardin lors du démarrage
ou lorsque vous mettez le moteur en fonctionne-
ment, sauf si ceci est nécessaire pour la mettre en
marche quand l’herbe est haute. Dans ce cas-là,
soulevez alors l’outil de jardin juste ce qu’il faut et
uniquement sur le côté opposé à l’utilisateur en
poussant le guidon vers le bas. Veillez toujours à ce
que vos mains soient placées sur le guidon lorsque
vous posez l’outil de jardin sur le sol.
fMettez l’outil de jardin en marche conformément
aux instructions du mode d’emploi et veillez à
maintenir les pieds bien à l’écart des parties en ro-
tation.
fTenez les pieds et les mains éloignés des parties
rotatives de l’outil de jardin.
fGardez une distance suffisante par rapport à la zo-
ne d’éjection lorsque vous travaillez avec l’outil de
jardin.
fNe soulevez ni transportez jamais l’outil de jardin
pendant que le moteur est en marche.
fMaintenez les câbles d’alimentation et de rallon-
ge à distance de la lame. La lame peut endomma-
ger les câbles et vous mettre en contact avec des
parties sous tension. Attention, il y a risque de
choc électrique.
Retirer la fiche de la prise de courant :
– à chaque fois que vous vous éloignez de l’outil
de jardin,
– avant d’éliminer un engorgement,
– pour contrôler, nettoyer ou effectuer des tra-
vaux sur l’outil de jardin,
– après avoir heurté un objet étranger. Vérifiez
immédiatement que l’outil de jardin ne présen-
te pas d’endommagements, et, si nécessaire,
faites-le réparer,
– si l’outil de jardin commence à vibrer anorma-
lement (vérifier immédiatement).
Branchement électrique
fLa tension de la source de courant doit coïncider
avec les indications se trouvant sur la plaque signa-
létique de l’appareil.
fIl est recommandé de ne brancher cet appareil que
sur une prise de courant protégée par un dispositif
à courant différentiel résiduel avec un courant de
défaut de 30 mA.
fEn cas de remplacement du câble, n’utilisez que le
câble d’alimentation prévu par le fabricant de l’ap-
pareil, pour le numéro de commande et le type,
voir les instructions de service.
fNe touchez jamais la fiche de secteur avec des
mains humides.
fN’écrasez pas le câble d’alimentation ou la rallon-
ge, ne les coincez pas et ne les tirez pas sous ris-
que de les endommager. Protégez le câble contre
la chaleur, l’huile et les bords tranchants.
fLa rallonge doit disposer de la section indiquée
dans les instructions d’utilisation et être étanche
aux projections d’eau. La connexion électrique ne
doit pas se trouver dans l’eau.
fPortez toujours des gants de jardin, si vous mani-
pulez l’appareil ou travaillez à proximité des lames
aigues.
STOP
OBJ_BUCH-1266-001.book Page 10 Tuesday, September 21, 2010 9:55 AM

Français | 11
Bosch Power Tools F 016 L70 769 | (21.9.10)
Sécurité électrique
fAttention ! Avant d’effectuer tous travaux de
maintenance ou de nettoyage, arrêter le taille-
haies et débrancher la fiche de la prise de cou-
rant. Ceci vaut également lorsque le câble électri-
que est endommagé, coupé ou emmêlé.
fUne fois l’outil de jardin mis hors tension, les la-
mes continuent encore à bouger pendant quel-
ques secondes.
fAttention –ne pas toucher la lame en rotation.
Pour des raisons de sécurité, l’outil de jardin est équi-
pé d’une double isolation et ne nécessite pas de prise
de terre. La tension de fonctionnement est de 230 V
CA, 50 Hz (pour les pays hors de l’Union européenne
220 V, 240 V suivant la version). N’utiliser qu’une ral-
longe électrique homologuée. Pour des renseigne-
ments supplémentaires, contactez le Service Après-
Vente autorisé.
Seules les rallonges de type H05VV-F, H05RN-F ou IEC
(60227 IEC 53, 60245 IEC 57) doivent être utilisées.
Au cas où vous utiliseriez une rallonge pendant le tra-
vail avec l’appareil, n’utilisez que des câbles ayant les
sections de conducteur suivantes :
–1,0mm
2: longueur maximale 40 m
–1,5mm
2: longueur maximale 60 m
–2,5mm
2: longueur maximale 100 m
Remarque : Au cas où une rallonge devrait être utili-
sée, celle-ci doit disposer, conformément à la descrip-
tion figurant dans les instructions de sécurité, d’un
conducteur de protection raccordé au conducteur de
protection de l’installation électrique par l’intermé-
diaire de la fiche.
En cas de doute, consultez un électricien de formation
ou le Service Après-Vente Bosch le plus proche.
fPRECAUTION : Des rallonges non conformes aux
instructions peuvent être dangereuses. Les ver-
sions de câble de rallonge, fiche et accouplement
doivent être étanches à l’eau et autorisées pour
l’extérieur.
Les connexions de câble doivent être sèches et ne pas
reposer sur le sol.
Pour plus de sécurité, il est recommandé d’utiliser un
disjoncteur différentiel avec un courant de défaut de
30 mA maximum. Avant chaque utilisation de la machi-
ne, contrôlez ce disjoncteur différentiel.
Remarque concernant les produits non commerciali-
sés en GB :
ATTENTION : Pour votre propre sécurité, il est néces-
saire que la fiche montée sur l’outil de jardin soit rac-
cordée à la rallonge. Le dispositif de couplage de la ral-
longe doit être protégé des projections d’eau, être en
caoutchouc ou être recouvert de caoutchouc. La ral-
longe doit être utilisée avec un serre-câble.
Contrôlez régulièrement le câble d’alimentation afin
de détecter des dommages éventuels. Il ne doit être
utilisé que s’il est en bon état.
Si le câble d’alimentation est endommagé, il ne doit
être réparé que dans un atelier agréé Bosch.
Entretien
fPortez toujours des gants de jardin, si vous mani-
pulez l’appareil ou travaillez à proximité des la-
mes aigues.
fVérifiez que tous les écrous, boulons et vis sont
bien serrés afin d’assurer que l’outil de jardin se
trouve dans un état de fonctionnement ne présen-
tant aucun danger.
fContrôlez régulièrement le bac de ramassage pour
vous assurer de son état d’usure.
fContrôlez l’appareil de jardin et, pour des raisons
de sécurité, remplacez les pièces usées ou endom-
magées.
fN’utilisez que des lames prévues pour l’outil de jar-
din.
fVeillez à ce que les pièces de rechange soient des
pièces d’origine Bosch.
Symboles
Les symboles suivants sont importants pour pouvoir li-
re et mieux comprendre le mode d’emploi. Veuillez
mémoriser ces symboles et leur signification. L’inter-
prétation correcte des symboles vous permettra de
mieux utiliser votre outil de jardin en toute sécurité.
Utilisation conforme
L’outil de jardin est conçu pour tondre le gazon dans
le domaine privé.
Caractéristiques techniques
Niveau sonore et vibrations
Valeurs de mesure du niveau sonore relevées confor-
mément à 2000/14/CE (hauteur 1,60 m, distance
1m).
Les mesures réelles (A) des niveaux sonores de l’appa-
reil sont : Niveau de pression acoustique 79 dB(A) ; ni-
veau d’intensité acoustique 93 dB(A). Incertitude
K=1dB.
Valeurs totales des vibrations (somme vectorielle des
trois axes directionnels) relevées conformément à la
norme EN 60335 :
Valeur d’émission vibratoire ah<2,5 m/s2,
incertitude K =1,5 m/s2.
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que
le produit décrit sous « Caractéristiques Techniques »
est en conformité avec les normes ou documents nor-
matifs suivants : EN 60335 conformément aux termes
des réglementations en vigueur 2004/108/CE,
2006/42/CE, 2000/14/CE.
2000/14/CE : Niveau d’intensité acoustique garanti
94 dB(A). Procédures d’évaluation de la conformité
conformément à l’annexe VI.
Catégorie des produits : 32
Office désigné :
SRL, Sudbury, England, Nr. 1088
Dossier technique auprès de :
Bosch Lawn and Garden Ltd., PT-LG/EAE,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.08.2010
Symbole Signification
Direction de déplacement
Direction de réaction
Portez des gants de protection
Poids
Mise en fonctionnement
Arrêt
Action autorisée
Interdit
Accessoires/pièces de rechange
Tondeuse Rotak 32
N° d’article 3 600 H85 B..
Puissance nominale absorbée W 1200
Largeur de la lame cm 32
Hauteur de coupe mm 20 –60
Volume, bac de ramassage l31
Poids suivant
EPTA-Procedure 01/2003 kg 6,6
Classe de protection /II
Numéro de série voir plaque signa
létique sur l’outil
de jardin
Ces indications sont valables pour une tension nomi-
nale de [U] 230 V. Ces indications peuvent varier
pour des tensions plus basses ainsi que pour des ver-
sions spécifiques à certains pays.
Respectez impérativement le numéro d’article se
trouvant sur la plaque signalétique de l’outil de jar-
din. Les désignations commerciales des différents
outils de jardin peuvent varier.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Symbole Signification
OBJ_BUCH-1266-001.book Page 11 Tuesday, September 21, 2010 9:55 AM

F 016 L70 769 | (21.9.10) Bosch Power Tools
12 | Français
Montage et mise en service
Dépistage d’erreurs
Service Après-Vente et Assistance
Des Clients
www.bosch-garden.com
Pour toute demande de renseignement ou commande
de pièces de rechange, précisez-nous impérativement
le numéro d’article à dix chiffres de l’outil de jardin in-
diqué sur la plaque signalétique.
France
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : [phone]
(coût d’une communication locale)
Fax : [phone]
E-Mail :
contact.outillage-elect[email protected]
Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
Fax : [phone]
E-Mail :
[email protected]
Belgique, Luxembourg
Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]
Suisse
Tel. : [phone]
Fax : [phone]
Elimination des déchets
Ne jetez pas les outils de jardin avec les ordures
ménagères !
Seulement pour les pays de l’Union Européenne :
Conformément à la directive européenne
2002/96/CE relative aux déchets d’équi-
pements électriques et électroniques et
sa mise en vigueur conformément aux lé-
gislations nationales, les équipements
électriques et électroniques dont on ne peut plus se
servir doivent être isolés et suivre une voie de recycla-
ge appropriée.
Sous réserve de modifications.
Opération Figure
Accessoires fournis 1
Montage des guidons 2
Assembler le bac de ramassage 3
Monter/retirer le bac de ramassage 3
Réglage de la hauteur de coupe 4
Montage de la rallonge 5
Mise en marche 5
Arrêt 5
Instructions d’utilisation 5 –6
Entretien des lames 7
Sélection des accessoires 7
Opération Figure
STOP
Problème Cause possible Remède
Le moteur ne démarre
pas Pas de tension du secteur Vérifier et mettre en fonctionnement
Prise secteur défectueuse Utiliser une autre prise
Rallonge endommagée Vérifier le câble et le remplacer, s’il est en-
dommagé
Le fusible a sauté Remplacer le fusible
Obturation possible Le cas échéant, contrôler la face inférieure
de l’outil de jardin et la dégager (portez tou-
jours des gants de jardin)
Le dispositif de protection de surcharge
est déclenché Laisser refroidir le moteur et régler sur une hauteur de coupe plus élevée
La hauteur de coupe est trop faible pour
les conditions actuelles Régler sur une hauteur de coupe plus élevée
L’outil de jardin
fonctionne par
intermittence
Rallonge endommagée Vérifier le câble et le remplacer, s’il est en-
dommagé
Le câblage interne de l’outil de jardinage
est défectueux Contactez le Service Après-Vente
Le dispositif de protection de surcharge
est déclenché Laisser refroidir le moteur et régler sur une hauteur de coupe plus élevée
L’outil de jardin donne
un résultat irrégulier
et/ou
Le moteur fonctionne
avec difficulté
Hauteur de coupe trop basse Régler sur une hauteur de coupe plus élevée
Les lames sont émoussées Remplacement de la lame
Obturation possible Le cas échéant, contrôler la face inférieure
de l’outil de jardin et la dégager (portez tou-
jours des gants de jardin)
Lames montées dans le faux sens Monter les lames dans le bon sens
La lame ne tourne pas
après avoir mis en mar-
che l’outil de jardin
La lame est bloquée par l’herbe Eteindre l’outil de jardin
Eliminer l’obturation (portez toujours des
gants de jardin)
Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame (17 Nm)
Vibrations/bruits
excessifs Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame (17 Nm)
La lame est endommagée Remplacement de la lame
OBJ_BUCH-1266-001.book Page 12 Tuesday, September 21, 2010 9:55 AM

Español | 13
Bosch Power Tools F 016 L70 769 | (21.9.10)
es
Instrucciones de seguridad
¡Atención! Lea detenidamente las siguientes instruc-
ciones. Familiarícese con los elementos de manejo y
el uso reglamentario del aparato para jardín. Guarde
estas instrucciones de servicio en un lugar seguro
para posteriores consultas.
Explicación de la simbología
Advertencia general de peligro.
Lea las instrucciones de servicio con dete-
nimiento.
Preste atención a que las personas circun-
dantes no resulten lesionadas por los cuer-
pos extraños que pudieran salir proyecta-
dos.
Cuide que las personas circundantes man-
tengan una distancia segura respecto al
aparato para jardín.
Cuchilla(s) afilada(s). Tenga cuidado de no
cercenarse los dedos de los pies y de las
manos.
Desconecte el aparato para jardín y saque
el enchufe de la red antes de realizar un
ajuste, al limpiarlo, si se hubiese engancha-
do el cable, o siempre que deje desatendi-
do el aparato para jardín, incluso durante
un tiempo breve. Mantenga el cable de red
alejado de las cuchillas.
Espere a que todas las piezas del aparato
para jardín se hayan detenido por completo
antes de tocarlas. Al desconectar el apara-
to para jardín, las cuchillas se mantienen
todavía en movimiento cierto tiempo, y
pueden lesionarle.
No trabajar con el aparato para jardín en la
lluvia, ni exponerlo a ésta.
Evite exponerse a una descarga eléctrica.
Mantenga el cable de conexión alejado de
las cuchillas.
Manejo
fJamás permita que usen el aparato para jardín ni-
ños, ni aquellas personas que no estén familiariza-
das con estas instrucciones. Tenga en cuenta la
edad mínima que pudiera prescribirse en su país
para el usuario. Guarde el aparato para jardín fuera
del alcance de los niños cuando no lo utilice.
fEste aparato para jardín no ha sido diseñado para
ser utilizado por personas o niños que presenten
una discapacidad física, sensorial o mental, o que
dispongan de una experiencia y/o conocimientos
insuficientes, a no ser que sean supervisados por
una persona encargada de velar por su seguridad o
de instruirles en el manejo del aparato para jardín.
Los niños deberán ser vigilados con el fin de evitar
que jueguen con el aparato para jardín.
fNunca corte el césped si en las inmediaciones se
encuentran personas, y muy en especial niños, así
como animales domésticos.
fEl usuario es responsable de los accidentes o da-
ños provocados a otras personas o a sus pertenen-
cias.
fNo utilice el aparato para jardín si está descalzo o
si lleva puestas sandalias. Siempre lleve puesto
calzado fuerte y pantalones largos.
fExamine con detenimiento la superficie a trabajar
y retire piedras, palos, alambres, huesos, y demás
cuerpos extraños que pudieran existir.
fAntes de su uso, verifique siempre que las cuchi-
llas, los tornillos de sujeción de las mismas y el
conjunto de corte no estén demasiado desgasta-
dos ni dañados. Siempre sustituya a la vez las cu-
chillas y tornillos de sujeción desgastados o daña-
dos para evitar que se produzca un desequilibrio.
fÚnicamente corte el césped con luz diurna o con
buena iluminación artificial.
fSiempre que sea posible, evite utilizar el aparato
para jardín si el césped estuviese mojado.
fSiempre marche de forma pausada y nunca de for-
ma apresurada.
fJamás trabaje con el aparato para jardín si los dis-
positivos protectores o cubiertas estuviesen de-
fectuosos, o sin estar montados los dispositivos de
seguridad como, p. ej., la cubierta de protección
y/o el cesto colector de césped.
fEl trabajo en pendientes puede resultar peligroso.
– No corte el césped en pendientes muy pronun-
ciadas.
– Cuide en mantener un paso seguro al trabajar
superficies inclinadas o césped húmedo.
– Siempre corte el césped en superficies inclina-
das procediendo de un lado a otro y jamás ha-
cia arriba o hacia abajo.
– Proceda con especial cautela al invertir la di-
rección de marcha en pendientes.
– Preste gran atención al andar hacia atrás o al ti-
rar del aparato para jardín hacia Ud.
– Siempre corte el césped empujando el aparato
para jardín hacia delante y jamás atrayéndolo
hacia su cuerpo.
fLas cuchillas deberán estar detenidas si tuviese
que inclinar el aparato para jardín para transpor-
tarlo, al sobrepasar áreas sin césped y al aproxi-
marse o apartarse del lugar en el que desee cortar
el césped.
fNo incline el aparato para jardín al poner en mar-
cha el motor, a no ser que ello sea necesario por
ser el césped muy alto. En este caso, presione ha-
cia abajo la empuñadura lo imprescindible nada
más, para bascular hacia arriba el lado contrario
del aparato para jardín al que se encuentra Ud.
Cuide que ambas manos estén sujetando la empu-
ñadura cuando vuelva a descender el aparato para
jardín.
fConecte el aparato para jardín según se indica en
las instrucciones de uso, prestando atención a que
sus pies mantengan una separación suficiente res-
pecto a las piezas en rotación.
fNo aproxime sus manos ni los pies a las piezas en
rotación.
fGuarde una separación respecto a la zona de ex-
pulsión al trabajar con el aparato para jardín.
fJamás alce o sustente el aparato para jardín con el
motor en marcha.
fMantenga apartados de las cuchillas los cables
de red y prolongación. La cuchilla puede dañar los
cables exponiéndose Ud. así a tocar partes que se
encuentren bajo tensión. Atención, podría sufrir
una descarga eléctrica.
Extraiga el enchufe de la toma de corriente:
– Siempre que se aparte del aparato para jardín.
– Antes de eliminar una obstrucción de material.
– Al examinar, limpiar o manipular en el aparato
para jardín.
– Tras chocar contra un cuerpo extraño. Examine
de inmediato si está dañado el aparato para jar-
dín y hágalo reparar, si procede.
– Si el aparato para jardín comienza a vibrar de
forma anormal (verificarlo de inmediato).
Conexión eléctrica
fLa tensión de alimentación deberá coincidir con
las indicaciones en la placa de características del
aparato.
fRecomendamos conectar este aparato solamente
a tomas de corriente protegidas por un fusible di-
ferencial para una corriente de fuga de 30 mA.
fEn caso de cambiar el cable de red de este apara-
to, deberá emplearse exclusivamente el cable pre-
visto por el fabricante, cuyo nº de pedido y tipo fi-
guran en las instrucciones de servicio.
fJamás toque el enchufe de red con las manos mo-
jadas.
fNo pasar por encima, ni aplastar, ni dar tirones del
cable de red o de prolongación, para no dañarlos.
Proteja el cable del calor, del aceite y de las esqui-
nas agudas.
fEl cable de prolongación debe tener la sección in-
dicada en las instrucciones de servicio y debe ir
protegido contra salpicaduras de agua. La co-
nexión de empalme no deberá encontrarse en el
agua.
fPóngase siempre unos guantes de protección al
manipular o trabajar en el área de las cuchillas.
STOP
OBJ_BUCH-1266-001.book Page 13 Tuesday, September 21, 2010 9:55 AM

F 016 L70 769 | (21.9.10) Bosch Power Tools
14 | Español
Seguridad eléctrica
f¡Atención! Antes de realizar trabajos de manteni-
miento o limpieza desconecte el aparato para jar-
dín y saque el enchufe de la red. Lo mismo deberá
realizarse en caso de que se dañe, corte, o enre-
de el cable de alimentación.
fTras la desconexión del aparato para jardín, las
cuchillas se mantienen en movimiento durante al-
gunos segundos.
fAtención –no tocar la cuchilla en rotación.
Para su seguridad, el aparato para jardín dispone de
un aislamiento de protección y no precisa por lo tanto
ser conectado a tierra. La tensión de régimen es de
230 V AC, 50 Hz (para países no pertenecientes a la
CE 220 V ó 240 V según ejecución). Solamente em-
plear cables de prolongación homologados. Informa-
ciones al respecto las obtiene Ud. en su taller de ser-
vicio técnico habitual.
Únicamente deberán emplearse cables de prolonga-
ción del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53,
60245 IEC 57).
Si precisa un cable de prolongación para trabajar con
el aparato, solamente deberá emplear cables con las
siguientes secciones y longitudes:
–1,0mm
2: longitud máxima 40 m
–1,5mm
2: longitud máxima 60 m
–2,5mm
2: longitud máxima 100 m
Observación: Al utilizar un cable de prolongación, éste
deberá disponer de un conductor de protección –tal
como se describe en las prescripciones de seguridad
–conectado a través del enchufe con el conductor de
protección de su instalación eléctrica.
En caso de duda, pregunte a un profesional electricis-
ta o al servicio técnico autorizado Bosch más próximo.
fPRECAUCIÓN: Los cables de prolongación no re-
glamentarios pueden resultar peligrosos. Los ca-
bles de prolongación, enchufes y empalmes de-
berán ser estancos al agua y aptos para su uso a
la intemperie.
Los conectores de empalme de los cables deberán es-
tar secos y no deberán tocar el suelo.
Para una mayor seguridad se recomienda emplear un
fusible diferencial (RCD) para una corriente de fuga
máxima de 30 mA. Comprobar el funcionamiento co-
rrecto del fusible diferencial antes de cada uso.
Observación para aquellos productos que no son de
venta en GB:
ATENCIÓN: Para su seguridad es necesario conectar
el enchufe del aparato para jardín con el cable de pro-
longación. El enchufe de empalme del cable de prolon-
gación deberá ser o ir revestido de goma y estar pro-
tegido contra salpicaduras de agua. El cable de
prolongación deberá utilizarse con un seguro contra
tracción.
El cable de conexión deberá inspeccionarse con regu-
laridad en cuanto a posibles daños y solamente deberá
utilizarse si se encuentra en perfectas condiciones.
En caso de estar dañado el cable de conexión, éste so-
lamente deberá hacerse reparar en un taller de servi-
cio autorizado Bosch.
Mantenimiento
fPóngase siempre unos guantes de protección al
manipular o trabajar en el área de las cuchillas.
fAsegúrese de que todas las tuercas, pernos y tor-
nillos están firmemente sujetos para garantizar un
trabajo seguro con el aparato para jardín.
fControle con regularidad el estado y el nivel de
desgaste del cesto colector de césped.
fControle el aparato para jardín y sustituya las pie-
zas desgastadas o dañadas para mayor seguridad.
fUtilice exclusivamente las cuchillas previstas para
este aparato para jardín.
fÚnicamente deberán emplearse piezas de recam-
bio originales Bosch.
Símbolos
Los símbolos siguientes le ayudarán a entender las ins-
trucciones de servicio al leerlas. Es importante que re-
tenga en su memoria estos símbolos y su significado.
La interpretación correcta de estos símbolos le ayuda-
rá a manejar mejor, y de forma más segura, el aparato
para jardín.
Utilización reglamentaria
El aparato para jardín ha sido diseñado para cortar
césped en el área doméstica.
Datos técnicos
Información sobre ruidos y
vibraciones
Valores del ruido determinados según 2000/14/CE
(altura 1,60 m, separación 1 m).
El nivel de presión sonora típico del aparato, determi-
nado con un filtro A, asciende a: Nivel de presión sono-
ra 79 dB(A); nivel de potencia acústica 93 dB(A). To-
lerancia K =1 dB.
Nivel total de vibraciones (suma vectorial de tres di-
recciones) determinado según EN 60335:
Valor de vibraciones generadas ah<2,5 m/s2,
tolerancia K =1,5 m/s2.
Declaración de conformidad
Declaramos bajo nuestra responsabilidad, que el pro-
ducto descrito bajo “Datos técnicos” está en confor-
midad con las normas o documentos normalizados si-
guientes: EN 60335 de acuerdo con las directivas
2004/108/CE, 2006/42/CE, 2000/14/CE.
2000/14/CE: Nivel de potencia acústica garantizado
94 dB(A). Procedimiento para evaluación de la confor-
midad según anexo VI.
Categoría de producto: 32
Centro oficial de inspección citado:
SRL, Sudbury, England, Nr. 1088
Expediente técnico en:
Bosch Lawn and Garden Ltd., PT-LG/EAE,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.08.2010
Simbología Significado
Dirección de movimiento
Dirección de reacción
Utilice guantes de protección
Peso
Conexión
Desconexión
Acción permitida
Acción prohibida
Accesorios/Piezas de repuesto
Cortacésped Rotak 32
Nº de artículo 3 600 H85 B..
Potencia absorbida
nominal W1200
Ancho de la cuchilla cm 32
Altura de corte mm 20 –60
Capacidad del cesto
colector de césped l31
Peso según
EPTA-Procedure 01/2003 kg 6,6
Clase de protección /II
Número de serie ver placa de característi-
cas del aparato para jar-
dín
Estos datos son válidos para una tensión nominal de
[U] 230 V. Los valores pueden variar para otras tensio-
nes y en ejecuciones específicas para ciertos países.
Preste atención al nº de artículo en la placa de carac-
terísticas de su aparato para jardín. Las denomina-
ciones comerciales de algunos aparatos para jardín
pueden variar.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Simbología Significado
OBJ_BUCH-1266-001.book Page 14 Tuesday, September 21, 2010 9:55 AM

Español | 15
Bosch Power Tools F 016 L70 769 | (21.9.10)
Montaje y operación
Localización de fallos
Servicio técnico y atención al cliente
www.bosch-garden.com
Para cualquier consulta o pedido de piezas de repues-
to es imprescindible indicar el nº de artículo de
10 dígitos que figura en la placa de características del
aparato para jardín.
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: [phone]
Fax: [phone]
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: [phone]
México
Robert Bosch S.A. de C.V.
Tel. Interior: [phone]
Tel. D.F.: [phone]
E-Mail: arturo.ferna[email protected]
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: [phone]
E-Mail: [email protected]
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: [phone]
E-Mail: [email protected]
Chile
EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago
Tel.: [phone]
E-Mail: [email protected]
Eliminación
¡No arroje los aparatos para jardín a la basura!
Sólo para los países de la UE:
Conforme a la Directiva Europea
2002/96/CE sobre aparatos eléctricos y
electrónicos inservibles, tras su transposi-
ción en ley nacional, deberán acumularse
por separado los aparatos eléctricos y
electrónicos para ser sometidos a un reciclaje ecológi-
co.
Reservado el derecho de modificación.
Objetivo Figura
Material que se adjunta 1
Montaje de la empuñadura de estribo 2
Ensamble del cesto colector de césped 3
Montaje y desmontaje del cesto colector de
césped 3
Ajuste de la altura de corte 4
Conexión del cable de prolongación 5
Conexión 5
Desconexión 5
Instrucciones para la operación 5 –6
Mantenimiento de la cuchilla 7
Selección de los accesorios opcionales 7
Objetivo Figura
STOP
Síntomas Posible causa Solución
El motor no funciona No hay tensión de red Verificar y conectar
Toma de corriente defectuosa Emplear otra toma de corriente
Cable de prolongación defectuoso Verificar y sustituir el cable, si procede
El fusible se ha fundido Cambiar el fusible
Puede que exista una obstrucción Examine la parte inferior del aparato para
jardín y desobstrúyala, si procede (utilice
siempre unos guantes de protección)
El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una al-
tura de corte mayor
Para las condiciones de trabajo reinantes la
altura de corte ajustada es demasiado
reducida
Ajustar una altura de corte mayor
El aparato para jardín
funciona de forma
intermitente
Cable de prolongación defectuoso Verificar y sustituir el cable, si procede
Cableado interior de la máquina defectuoso Acudir al servicio técnico
El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una al-
tura de corte mayor
El corte del césped
es irregular
y/o
el motor trabaja con
dificultad
Altura de corte muy baja Ajustar una altura de corte mayor
Cuchilla mellada Cambiar cuchilla
Puede que exista una obstrucción Examine la parte inferior del aparato para
jardín y desobstrúyala, si procede (utilice
siempre unos guantes de protección)
Cuchilla montada al revés Montar la cuchilla en la posición correcta
Al conectar el aparato
para jardín, la
cuchilla de corte no
gira
Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín
Desobstruirlo (utilice siempre unos guantes
de protección)
Tuerca/tornillo de sujeción de la cuchilla
flojos Apretar la tuerca/tornillo de sujeción de la cuchilla (17 Nm)
Vibraciones o ruidos
intensos Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cuchilla (17 Nm)
Cuchilla dañada Cambiar cuchilla
MR
P
R
O
D
U
C
T
O
C
E
R
T
I
F
I
C
A
D
O
C
E
R
T
I
F
I
E
D
P
R
O
D
U
C
T
OBJ_BUCH-1266-001.book Page 15 Tuesday, September 21, 2010 9:55 AM

F 016 L70 769 | (21.9.10) Bosch Power Tools
16 | Português
pt
Indicações de segurança
Atenção! Leia atentamente as seguintes instruções.
Familiarize-se com os elementos de comando e com
a utilização do aparelho de jardinagem. Guarde as
instruções de serviço em lugar seguro para uma uti-
lização posterior.
Descrição dos pictogramas
Indicação geral de perigos.
Leia atentamente estas instruções de servi-
ço.
Observe que as pessoas ao redor não pos-
sam ser feridas por objectos catapultados
para longe.
As pessoas ao redor devem ser mantidas
suficientemente afastadas do aparelho de
jardinagem.
Lâmina(s) afiada(s). Proteja-se contra a
perda de dedos dos pés e das mãos.
Desligar o aparelho e puxar a ficha da toma-
da antes realizar ajustes no aparelho ou da
limpeza, se o cabo tiver se enganchado ou
se deixar o aparelho de jardinagem sem vi-
gilância, mesmo que apenas por curto tem-
po. Manter o cabo de rede eléctrica afasta-
do das lâminas de corte.
Aguarde até que todas as peças do apare-
lho de jardinagem parem por completo an-
tes de tocar nelas. As lâminas ainda conti-
nuam a girar após o desligamento do
aparelho de jardinagem e podem causar le-
sões.
Não utilizar o aparelho de jardim na chuva
nem expô-lo à chuva.
Proteja-se contra choque eléctrico.
Manter o cabo de conexão afastado das lâ-
minas de corte.
Operação
fJamais permitir que crianças ou pessoas não fami-
liarizadas com as instruções utilizem o aparelho de
jardim. É possível que directivas nacionais limitem
a idade do operador. Quando não estiver em uso,
o aparelho de jardim deverá ser guardado em local
inacessível para crianças.
fEste aparelho de jardim não deve ser usado por
pessoas (inclusive crianças) com limitadas capaci-
dades físicas, sensoriais ou mentais ou com falta
de experiência e/ou falta de conhecimento, a não
ser que, sejam supervisionadas por uma pessoa
responsável pela sua segurança ou que sejam ins-
truídas por elas quanto à utilização do aparelho de
jardim.
Crianças deveriam ser vigiadas para assegurar que
não brinquem com o aparelho de jardim.
fJamais cortar a relva enquanto pessoas, especial-
mente crianças, ou animais, estiverem ao redor.
fO operador ou o utilizador é responsável por aci-
dentes ou danos, se outras pessoas forem feridas
e se as suas propriedades forem danificadas.
fNão usar o aparelho de jardinagem com os pés
descalços nem com sandalhas abertas. Sempre
usar sapatos firmes e calças longas.
fControlar cuidadosamente a superfície a ser traba-
lhada e remover pedras, gravetos, arames, ossos e
quaisquer outros corpos estranhos.
fAntes a utilização deverá sempre controlar se as lâ-
minas, os parafusos das lâminas e o módulo de
corte estão gastos ou danificados. Lâminas e para-
fusos de lâminas gastos ou danificados devem
sempre ser substituídos por completo, para evitar
desequilíbrios.
fSó cortar relva à luz do dia ou com boa iluminação
artificial.
fSe possível não deverá operar o aparelo de jardina-
gem com a relva molhada.
fSempre andar com calma, jamais andar com rapi-
dez.
fJamais operar o aparelho de jardinagem se os dis-
positivos de protecção e coberturas estiverem de-
feituosos ou se os dispositivos de segurança, co-
mo por exemplo a protecção contra colisão e/ou o
cesto de recolha da relva, não estiverem monta-
dos.
fO trabalho em taludes pode ser perigoso.
– Não cortar a relva em locais extremamente in-
clinados.
– Ao trabalhar em superfícies inclinadas ou so-
bre relva molhada deverá sempre andar com
cuidado.
– Em superfícies inclinadas, a relva deverá sem-
pre ser cortada transversalmente à inclinação,
jamais na direcção da inclinação.
– Ao mudar de direcção em declives deverá sem-
pre tomar muito cuidado.
– Ao andar para trás ou ao puxar o aparelho de
jardinagem deverá proceder com muito cuida-
do.
– Ao cortar a relva deverá sempre empurrar o
aparelho de jardinagem para frente e jamais
puxá-lo na direcção do corpo.
fAs lâminas devem estar paradas se tiver que incli-
nar o aparelho de jardinagem para o transporte, se
tiver que passar por superfícies sem relva e se tiver
que transportar o aparelho de jardinagem de ou
para a área onde a relva deverá ser cortada.
fNão inclinar o aparelh de jardinagem ao ligá-lo nem
ao dar partida no motor, a não ser que isto seja ne-
cessário para a partida em relva alta. Neste caso
deverá elevar o lado afastado do operador, premin-
do o punho para baixo, no entanto não mais do que
estritamente necessário. Observe que as suas
mãos se encontrem no punho ao abaixar novamen-
te o aparelho de jardinagem.
fDesligar o aparelho de jardinagem como descrito
nas instruções de serviço e observe que os seus
pés estejam numa distância suficiente das peças
em rotação.
fNão permita que as suas mãos e os seus pés se en-
contrem perto nem sob as partes em rotação.
fManter-se afastado da zona de expulsão ao traba-
lhar com o aparelho de jardinagem.
fJamais levantar e transportar o aparelho de jardi-
nagem com o motor ligado.
fManter o cabo de corrente eléctrica e o cabo de
extensão afastados das lâminas. As lâminas po-
dem danificar o cabo de modo que o operador pos-
sa entrar em contacto com as peças sob tensão.
Cuidado, há perigo de um choque eléctrico.
Puxar a ficha da tomada de corrente:
– sempre que se afastar do aparelho de jardim,
– antes de eliminar bloqueios,
– ao controlar e limpar o aparelho de jardim ou
antes de trabalhar nele,
– após a colisão com um corpo estranho. Contro-
lar imediatamente se o aparelho de jardim
apresenta danos e, se necessário, permita que
seja reparado,
– se o aparelho de jardim começar a vibrar de
forma anormal (controlar imediatamente).
Conexão de rede eléctrica
fA tensão da fonte de corrente deve coincidir com
a placa de características do aparelho.
fÉ recomendável conectar este aparelho a uma to-
mada protegida com um dispositivo de corrente
residual de 30 mA.
fAo substituir o cabo neste aparelho, só deverá usar
cabos de ligação à rede previstos pelo fabricante,
com o n° de encomenda e tipo indicado nas instru-
ções de serviço.
fJamais tocar na ficha de rede com as mãos molha-
das.
fNão passar por cima do cabo conexão à rede ou do
cabo de extensão, nem esmagá-lo ou esticá-lo,
pois isto poderia danificá-lo. Proteger o cabo con-
tra calor, óleo e cantos afiados.
fO cabo de extensão deve ter o diâmetro indicado
na instrução de serviço e deve ser protegido con-
tra respingos de água. A conexão de encaixe não
deve estar na água.
fSempre usar luvas de jardinagem se estiver a tra-
balhar na área das lâminas afiadas.
STOP
OBJ_BUCH-1266-001.book Page 16 Tuesday, September 21, 2010 9:55 AM

Português | 17
Bosch Power Tools F 016 L70 769 | (21.9.10)
Segurança eléctrica
fAtenção! Antes de trabalhos de manutenção ou
de limpeza, deverá desligar o aparelho de jardina-
gem e puxar a ficha da tomada. O mesmo vale, se
o cabo de corrente eléctrica estiver danificado,
cortado ou emaranhado.
fA lâmina ainda continua a girar durante alguns
minutos após ter desligado o aparelho de jardina-
gem.
fCuidado –não tocar nas lâminas de corte em ro-
tação.
Para a sua segurança, este aparelho de jardinagem
tem um isolamento de proteção e não necessita uma
ligação à terra. A tensão de funcionamento é de
230 V AC, 50 Hz (para países fora da União Europeia
220 V, 240 V conforme o modelo). Só utilizar cabos de
extensão homologados. As informações podem ser ob-
tidas numa oficina de serviço pós-venda Bosch.
Só devem ser utilizados cabos de extensão do modelo
H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245
IEC 57).
Se utilizar um cabo de extensão para colocar o apare-
lho em funcionamento, só devem ser utilizados cabos
com os seguintes diâmetros de condutor:
–1,0mm
2máximo comprimento de 40 m
–1,5mm
2máximo comprimento de 60 m
–2,5mm
2máximo comprimento de 100 m
Nota: Se for utilizado um cabo de extensão, este deve
possuir um condutor de protecção –como descrito
nas directivas de segurança –conectado através de
uma ficha ao condutor de protecção do seu equipa-
mento eléctrico.
No caso de dúvidas consulte um electricista especiali-
zado ou a representação de serviço pós-venda Bosch
mais próxima.
fCUIDADO: Cabos de extensão incorrectos podem
ser perigosos. Cabos de extensão, fichas e aco-
plamentos devem ser de modelos homologados
para a utilização em áreas exteriores.
As conexões de cabos devem estar secas e não devem
ser deitadas no chão.
Para uma maior segurança, recomendamos a utiliza-
ção de um disjuntor de corrente de avaria (DCA), com
uma corrente de avaria inferior a 30 mA. Este disposi-
tivo de corrente residual deveria ser controlado antes
de cada funcionamento.
Indicação para produtos, que não foram vendidos na GB:
ATENÇÃO: Para a sua segurança é necessário que a fi-
cha de rede do aparelho de jardinagem esteja conec-
tada ao cabo de extenção. O acoplamento do cabo de
extensão deve ser protegido contra respingos de água,
ser de borracha ou ter um revestimento de borracha.
O cabo de extensão deve ser utilizado com um protec-
tor contra esforços mecânicos.
O cabo de conexão deve ser controlado em intervalos
regulares quanto a sinais de danos e só deve ser utili-
zado se estiver em estado impecável.
Se o cabo de ligação estiver danificado, este só deve ser
reparado numa oficina de serviço autorizada Bosch.
Manutenção
fSempre usar luvas de jardinagem se estiver a tra-
balhar na área das lâminas afiadas.
fControlar se todas as porcas, cavilhas e parafusos
estão firmes, para assegurar-se de que o aparelho
de jardinagem trabalhe de forma impecável.
fVerificar regularmente o estado e o desgaste do
cesto de recolha para a relva.
fControlar o aparelho de jardinagem e, se necessá-
rio, substituir as peças gastas ou danificadas.
fSó utilizar as lâminas de corte previstas para o apa-
relho de jardinagem.
fAssegure-se de que as peças substituídas sejam da
Bosch.
Símbolos
Os símbolos a seguir são importantes para a leitura e
para a compreensão destas instruções de serviço. Os
símbolos e os seus significados devem ser memoriza-
dos. A interpretação correcta dos símbolos facilita a
utilização segura e aprimorada do aparelho de jardina-
gem.
Utilização conforme as disposições
O aparelho de jardinagem é destinado para cortar rel-
va em áreas privadas.
Dados técnicos
Informação sobre ruídos/vibrações
Valores de medição para ruídos, determinados confor-
me 2000/14/CE (1,60 m de altura, 1 m de distância).
O nível de ruído avaliado como A do aparelho é tipica-
mente: Nível de pressão acústica 79 dB(A); Nível de
potência acústica 93 dB(A). Incerteza K =1 dB.
Valores totais de vibração (soma dos vectores de três
direcções) determinados conforme EN 60335: valor
de emissão de vibrações ah<2,5 m/s2, incerteza
K=1,5m/s
2.
Declaração de conformidade
Declaramos sob nossa exclusiva responsabilidade,
que o produto descrito nos “Dados técnicos” cumpre
as seguintes normas ou documentos normativos:
EN 60335 conforme as determinações das directivas
2004/108/CE, 2006/42/CE, 2000/14/CE.
2000/14/CE: Nível de potência acústica garantido de
94 dB(A). Processo de avaliação da conformidade de
acordo com o anexo VI.
Categoria de produto: 32
Entidade mencionada:
SRL, Sudbury, England, Nr. 1088
Processo técnico em:
Bosch Lawn and Garden Ltd., PT-LG/EAE,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.08.2010
Símbolo Significado
Direcção do movimento
Direcção da reacção
Usar luvas de protecção
Peso
Ligar
Desligar
Acção permitida
Acção proibida
Acessórios/peças sobressalentes
Corta relvas Rotak 32
N° do produto 3 600 H85 B..
Potência nominal
consumida W 1200
Largura da lâmina cm 32
Altura de corte mm 20 –60
Volume, cesto para recolha
de relva l31
Peso conforme
EPTA-Procedure 01/2003 kg 6,6
Classe de protecção /II
Número de série veja a placa de caracte-
rísticas do aparelho de
jarginagem
As indicações valem para tensões nominais [U] de
230 V. Estas indicações podem variar dependendo de
tensões inferiores e dos modelos específicos dos pa-
íses.
Observar o número de produto na placa de caracte-
rísticas do seu aparelho de jardinagem. A designação
comercial dos aparelhos de jardinagem individuais
pode variar.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Símbolo Significado
OBJ_BUCH-1266-001.book Page 17 Tuesday, September 21, 2010 9:55 AM

F 016 L70 769 | (21.9.10) Bosch Power Tools
18 | Português
Montagem de funcionamento
Busca de erros
Serviço pós-venda e assistência ao
cliente
www.bosch-garden.com
Para todas as questões e encomendas de peças so-
bressalentas é imprescindível indicar o número de
produto de 10 dígitos como consta na placa de carac-
terísticas do aparelho de jardim.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Tel.: [phone]
Fax: [phone]
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: [phone]
www.bosch.com.br/contacto
Eliminação
Não deitar aparelhos de jardinagem no lixo doméstico!
Apenas países da União Europeia:
De acordo com a directiva européia
2002/96/CE para aparelhos eléctricos e
electrónicos velhos, e com as respectivas
realizações nas leis nacionais, os apare-
lhos eléctricos e electrónicos que não ser-
vem mais para a utilização, devem ser enviados sepa-
radamente a uma reciclagem ecológica.
Sob reserva de alterações.
Meta de acção Figura
Volume de fornecimento 1
Montagem dos punhos 2
Adicionar o cesto de recolha da relva 3
Montar/retirar o cesto de recolha da relva 3
Ajustar a altura de corte 4
Aplicar o cabo de extensão 5
Ligar 5
Desligar 5
Indicações de trabalho 5 –6
Manutenção da lâmina 7
Seleccionar acessórios 7
Meta de acção Figura
STOP
Sintomas Possível causa Solução
O motor não arranca Falta tensão de rede Controlar e ligar
Tomada de rede eléctrica com defeito Utilizar uma outra tomada
Cabo de extensão danificado Controlar o cabo e substituir se estiver da-
nificado
O fusível foi accionado Substituir o fusível
É possível que haja uma obstrução Controlar o lado de baixo do aparelho de
jardinagem e eliminar a obstrução, se for
necessário (sempre usar luvas de jardina-
gem)
A protecção motor foi activada Deixar o motor arrefecer e aumentar a altu-
ra de corte
A altura de corte não é suficiente para
as condições actuais Aumentar a altura de corte
O aparelho de jardinagem
funciona com interrupções Cabo de extensão danificado Controlar o cabo e substituir se estiver da- nificado
A cablagem interna do aparelho de
jardinagem está com defeito Dirija-se a uma oficina de serviço pós-venda
A protecção motor foi activada Deixar o motor arrefecer e aumentar a altu-
ra de corte
O aparelho de jardinagem
produz um resultado de
corte irregular
e/ou
O motor trabalha com
dificuldades
Altura de corte pequena demais Aumentar a altura de corte
As lâminas estão embotadas Substituir a lâmina
É possível que haja uma obstrução Controlar o lado de baixo do aparelho de
jardinagem e eliminar a obstrução, se for
necessário (sempre usar luvas de jardina-
gem)
Lâmina montada do lado errado Montar a lâmina do lado certo
Após ligar o aparelho de
jardinagem, a lâmina de
corte não gira
A lâmina é impedida pela relva Desligar o aparelho de jardinagem
Remover a obstrução (sempre usar luvas de
jardinagem)
Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm)
Fortes vibrações/ruídos Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm)
Lâmina danificada Substituir a lâmina
OBJ_BUCH-1266-001.book Page 18 Tuesday, September 21, 2010 9:55 AM

Italiano | 19
Bosch Power Tools F 016 L70 769 | (21.9.10)
it
Norme di sicurezza
Attenzione! Leggere attentamente le istruzioni sotto
indicate. Acquisire dimestichezza con gli elementi di
comando ed il corretto utilizzo dell’apparecchio per
il giardinaggio. Conservare in luogo sicuro il presente
manuale di istruzioni d’uso per ogni necessità futura.
Descrizione dei simboli
Allarme generale di pericolo.
Leggere le istruzioni d’uso.
Attenzione a non mettere in pericolo l’inco-
lumità di persone che si trovano nelle vici-
nanze attraverso corpi lanciati o fatti volare
per aria.
Fare in modo che persone che si trovano
nelle vicinanze rimangano a distanza di si-
curezza dall’apparecchio per il giardinag-
gio.
Lame/a affilate/a Prestare attenzione a non
tagliarsi le dita dei piedi e delle mani.
Spegnere l’apparecchio per il giardinaggio
ed estrarre la spina dalla presa elettrica pri-
ma di effettuare regolazioni oppure pulizia
allo stesso, prima di sciogliere il cavo attor-
cigliato oppure prima di lasciare l’apparec-
chio per il giardinaggio incustudito anche
per un breve periodo. Tenere il cavo elettri-
co lontano dalle lame da taglio.
Prima di intervenire sui componenti della
macchina da giardinaggio, attendere che gli
stessi si siano completamente fermati. Le
lame continuano a ruotare dopo lo spegni-
mento della macchina da giardinaggio e
possono provocare lesioni gravi.
Non utilizzare l’apparecchio per il giardi-
naggio quando piove e neppure esporlo alla
pioggia.
Proteggersi contro scosse elettriche.
Tenere il cavo di collegamento lontano dal-
le lame da taglio.
Impiego
fNon permettere a bambini oppure a persone che
non abbiano preso visione delle presenti istruzioni
di utilizzare l’apparecchio per il giardinaggio. Le
norme nazionali prevedono eventualmente dei limiti
di restrizione relativamente all’età dell’operatore.
Se l’apparecchio per il giardinaggio non viene impie-
gato, conservarlo fuori della portata dei bambini.
fQuesto apparecchio per il giardinaggio non è desti-
nato all’uso da parte di persone (bambini compre-
si) con capacità fisiche, sensoriali o mentali ridotte
oppure a cui manchi esperienza e/o conoscenza,
se le stesse non sono sorvegliate oppure istruite
relativamente all’uso dell’apparecchio per il giardi-
naggio da parte di una persona responsabile per la
loro sicurezza.
I bambini dovrebbero essere sorvegliati per assicu-
rarsi che non giochino con l’apparecchio per il giar-
dinaggio.
fNon utilizzare mai il tosaerba quando nelle imme-
diate vicinanze vi sono persone ed in modo parti-
colare bambini oppure animali domestici.
fL’operatore o l’utente è responsabile degli inciden-
ti o dei rischi in cui possono incorrere le altre per-
sone o le loro proprietà.
fMai utilizzare la macchina da giardinaggio a piedi
nudi né calzando sandali aperti. Portare sempre ro-
buste scarpe di sicurezza e pantaloni lunghi.
fIspezionare accuratamente la superficie da lavora-
re ed avere cura di rimuovere eventuali pietre, ba-
stoni, fili metallici, ossi e qualunque altro tipo di
corpo estraneo.
fPrima dell’impiego controllare sempre visivamente
che le lame, le viti delle lame ed il gruppo di taglio
non siano usurati o danneggiati. Al fine di evitare
squilibri, in caso di usura o danneggiamento delle
lame e delle viti delle lame, sostituire sempre la se-
rie completa.
fProcedere alla tosatura dell’erba solamente di
giorno o con una buona illuminazione artificiale.
fSe possibile, evitare di utilizzare la macchina da
giardinaggio sull’erba bagnata.
fCamminare sempre e non correre mai.
fMai utilizzare la macchina da giardinaggio con di-
spositivi di protezione e coperture difettosi oppure
senza dispositivi di sicurezza, come per esempio
deflettore protettivo e/o cestello raccoglierba.
fLa tosatura dell’erba sulle scarpate può essere pe-
ricolosa.
– Non tosare l’erba su pendenze eccessivamente
ripide.
– In caso di superfici con una certa pendenza op-
pure in caso di erba bagnata, attenzione a non
scivolare.
– In caso di superfici con una certa pendenza, to-
sare l’erba trasversalmente e non procedere
mai in senso perpendicolare alla pendenza.
– Porre estrema cautela nell’invertire direzione
sulle pendenze.
– Operare con estrema attenzione quando si ar-
retra o quando si tira la macchina da giardinag-
gio.
– Durante la tosatura dell’erba avere cura di spin-
gere la macchina da giardinaggio sempre in
avanti e di non tirarla mai in direzione del pro-
prio corpo.
fLe lame devono essere sempre completamente
ferme prima di ribaltare la macchina da giardinag-
gio per trasportarla su superfici non erbose e al-
la/dalla zona da trattare.
fDurante l’operazione di accensione oppure avvia-
mento del motore non ribaltare la macchina da
giardinaggio a meno che questo non sia indispen-
sabile per l’avviamento nell’erba alta. In questo ca-
so, premendo verso il basso l’impugnatura, solle-
vare la parte lontana dall’operatore non più di
quanto strettamente necessario. Al momento di
abbassare di nuovo la macchina da giardinaggio,
fare attenzione a tenere entrambe le mani sull’im-
pugnatura.
fAccendere la macchina da giardinaggio come de-
scritto nelle istruzioni d’uso e fare attenzione che i
piedi siano a distanza sufficiente dalle parti rotan-
ti.
fNon mettere le mani ed i piedi vicino o sotto le par-
ti rotanti.
fLavorando con l’apparecchio per il giardinaggio
mantenere sempre una certa distanza dalla zona di
espulsione.
fNon sollevare, né trasportare mai l’apparecchio
per il giardinaggio con il motore in funzione.
fTenere il cavo elettrico ed il cavo di prolunga lon-
tano dalle lame. La lama può danneggiare i cavi e
far toccare di conseguenza parti sotto tensione. At-
tenzione, esiste il pericolo di una scossa elettrica.
Estrarre la spina dalla presa:
– ogniqualvolta si lascia l’apparecchio per il giar-
dinaggio incustodito,
– prima dell’eliminazione di bloccaggi,
– quando si effettuano controlli, interventi di pu-
lizia oppure lavori all’apparecchio per il giardi-
naggio,
– in seguito ad una collisione con corpi estranei.
Controllare immediatamente l’apparecchio per
il giardinaggio in merito a danneggiamenti e, se
necessario, far effettuare le dovute riparazioni,
– se l’apparecchio per il giardinaggio inizia a vi-
brare in modo insolito (controllare immediata-
mente).
Collegamento all’alimentazione elettrica
fLa tensione riportata sulla targhetta di identifica-
zione dell’apparecchio deve corrispondere alla
tensione della rete elettrica di alimentazione.
fSi consiglia di collegare questo apparecchio sol-
tanto ad una presa di corrente protetta con un in-
terruttore di sicurezza per correnti di guasto con
30 mA.
fIn caso di sostituzione del cavo su questo apparec-
chio, utilizzare esclusivamente il cavo di collega-
mento alla rete previsto dal produttore, per quanto
riguarda No. di ordinazione e tipo vedi istruzioni
d’uso.
fNon afferrare mai la spina di rete con mani bagna-
te.
fNon passare con veicoli sul cavo di collegamento
alla rete oppure sul cavo di prolunga, non schiac-
ciarli né sottoporli a strappi in quanto potrebbero
subire dei danni. Proteggere il cavo da calore trop-
po forte, da olio e da spigoli taglienti.
STOP
OBJ_BUCH-1266-001.book Page 19 Tuesday, September 21, 2010 9:55 AM

F 016 L70 769 | (21.9.10) Bosch Power Tools
20 | Italiano
fIl cavo di prolunga deve avere il diametro riportato
nelle istruzioni d’uso e deve essere protetto contro
gli spruzzi dell’acqua. Il collegamento a spina non
deve trovarsi in acqua.
fMettere sempre guanti da giardino maneggiando o
lavorando nel settore delle lame taglienti.
Sicurezza elettrica
fAttenzione! Spegnere la tagliasiepi ed estrarre la
spina dalla presa di corrente prima di passare ad
eseguire lavori di manutenzione o di pulizia. Lo
stesso vale quando il cavo di alimentazione do-
vesse essere danneggiato, tagliato oppure anche
aggrovigliato.
fLe lame continuano a ruotare ancora per alcuni
secondi dopo lo spegnimento della macchina da
giardinaggio.
fAttenzione –mai toccare la lama di taglio in ro-
tazione.
Per sicurezza, la Vostra macchina è equipaggiata con
un isolamento di protezione e non richiede nessuna
messa a terra. La tensione di esercizio corrisponde a
230 V AC, 50 Hz (per paesi non appartenenti all’UE
220 V, 240 V a seconda del modello). Utilizzare esclu-
sivamente cavi di prolunga omologati. Per ulteriori in-
formazioni rivolgersi ad un Centro di assistenza Clienti
autorizzato.
Possono essere utilizzati esclusivamente cavi di pro-
lunga del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53,
60245 IEC 57).
In caso di utilizzo della macchina con un cavo di pro-
lunga, devono essere impiegati esclusivamente cavi
che abbiano le seguenti sezioni trasversali:
–1,0mm
2: lunghezza massima 40 m
–1,5mm
2: lunghezza massima 60 m
–2,5mm
2: lunghezza massima 100 m
Avvertenza: Se si utilizza un cavo di prolunga è neces-
sario che questo –come indicato nelle norme di sicu-
rezza –sia dotato di un conduttore di protezione che,
attraverso la spina, sia collegato al conduttore di pro-
tezione del Vostro impianto elettrico.
In caso di dubbi, rivolgersi ad un elettricista professio-
nista oppure alla rappresentanza Bosch Service più vi-
cina.
fATTENZIONE: Cavi di prolunga non conformi alle
norme possono essere pericolosi. I cavi di prolun-
ga, le spine ed i raccordi devono essere di tipo
impermeabile all’acqua e devono essere omolo-
gati per l’uso in ambienti esterni.
I collegamenti dei cavi devono essere asciutti e non de-
vono poggiare per terra.
Per una maggiore sicurezza, si consiglia di usare un in-
terruttore a corrente di guasto (RCD) con una corrente
di guasto massima di 30 mA. Questo interruttore a cor-
rente di guasto dovrebbe essere controllato prima di
ogni impiego.
Indicazione per prodotti che non vengono venduti in
GB:
ATTENZIONE: Per la Vostra sicurezza è necessario che
la spina applicata alla macchina sia collegata al cavo di
prolunga. Il raccordo del cavo di prolunga deve essere
protetto contro gli spruzzi dell’acqua, deve essere di
gomma oppure essere coperto da gomma. Il cavo di
prolunga deve essere usato con un dispositivo di sca-
rico della trazione.
Il cavo di collegamento deve essere controllato rego-
larmente in merito ad eventuali danneggiamenti e può
essere impiegato esclusivamente in perfette condizio-
ni.
Se il cavo di collegamento è danneggiato, lo stesso
può essere riparato esclusivamente da un’ Officina Bo-
sch autorizzata.
Manutenzione
fMettere sempre guanti da giardino maneggiando
o lavorando nel settore delle lame taglienti.
fPer essere certi che la tagliasiepi possa operare in
condizioni di assoluta sicurezza, assicurarsi sem-
pre che tutti i dadi, i bulloni e le viti siano ben av-
vitati.
fControllare regolarmente la condizione e lo stato
di usura del cestello raccoglierba.
fControllare l’apparecchio per il giardinaggio e per
ragioni di sicurezza sostituire parti usurate o dan-
neggiate.
fPer la macchina da giardinaggio utilizzare esclusi-
vamente lame da taglio previste.
fAccertarsi che le parti di ricambio montate siano
approvate da Bosch.
Simboli
I simboli seguenti sono importanti per la lettura e la
comprensione delle istruzioni d’uso. Memorizzare i
simboli ed il loro significato. L’interpretazione corretta
dei simboli contribuisce ad un utilizzo migliore e più si-
curo della macchina.
Uso conforme alle norme
Questo apparecchio per il giardinaggio è stato proget-
tato per tosare l’erba di prati in settori privati.
Dati tecnici
Informazioni sulla rumorosità e sul-
la vibrazione
Valori misurati per la rumorosità rilevati conformemen-
te alla norma 2000/14/CE (1,60 m altezza, 1,0 m di-
stanza).
Il livello di rumore stimato A dell’apparecchio ammon-
ta normalmente: Livello di pressione acustica
79 dB(A); livello di potenza sonora 93 dB(A). Incertez-
za della misura K =1 dB.
Valori totali delle oscillazioni (somma di vettori in tre
direzioni) rilevati conformemente alla norma
EN 60335:
valore di emissione dell’oscillazione ah<2,5 m/s2,
incertezza della misura K =1,5 m/s2.
Dichiarazione di conformità
Assumendone la piena responsabilità, dichiariamo che
il prodotto descritto nei «Dati tecnici» è conforme alle
seguenti normative oppure ai relativi documenti:
EN 60335 in base alle prescrizioni delle direttive
2004/108/CE, 2006/42/CE, 2000/14/CE.
2000/14/CE: Llivello di potenza sonora garantito
94 dB(A). Procedimento di valutazione della conformi-
tà secondo appendice VI.
Simbolo Significato
Direzione di movimento
Direzione di reazione
Mettere i guanti di protezione
Peso
Accensione
Spegnimento
Operazione permessa
Operazione vietata
Accessori opzionali/pezzi di
ricambio
Tosaerba Rotak 32
Codice prodotto 3 600 H85 B..
Potenza nominale
assorbita W1200
Larghezza lame cm 32
Altezza di taglio mm 20 –60
Capacità cestello
raccoglierba l31
Peso in funzione della
EPTA-Procedure 01/2003 kg 6,6
Classe di sicurezza /II
Numero di serie vedi targhetta del tipo sul-
la macchina da giardinag-
gio
I dati sono validi per una tensione nominale [U] di
230 V. In caso di tensioni differenti e di modelli spe-
cifici dei paesi di impiego, questi dati possono varia-
re.
Si prega di tenere presente il codice prodotto appli-
cato sulla targhetta di identificazione dell’apparec-
chio per il giardinaggio. Le denominazioni commer-
ciali di apparecchi per il giardinaggio possono essere
differenti.
OBJ_BUCH-1266-001.book Page 20 Tuesday, September 21, 2010 9:55 AM
