Bosch MIC7000 User manual

MIC7000 Illuminator
MIC-ILx-100
Quick Installation Guide
english
deutsch
français
中国语文 CHS
español
dansk
suomi
italiano
日本語
nederlands
norsk
polski
portuguese
русский
svensk

english Table of contents 5
deutsch Inhaltsverzeichnis 16
français Table des matières 27
中国语文
CHS
目录 38
español Tabla de contenidos 49
dansk Indholdsfortegnelse 60
suomi Sisällysluettelo 71
italiano Sommario 82
日本語 目次 93
nederlands Inhoudsopgave 104
norsk Innholdsfortegnelse 115
MIC7000 Illuminator | 3
Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503

polski Spis treści 126
portuguese Índice 137
русский Содержание 148
svensk Innehållsförteckning 159
4| MIC7000 Illuminator
2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems

Install the MIC7000
Illuminator
Parts List
1One (1) MIC Illuminator accessory
1 One (1) spanner tool [to remove the access plug from the
camera head]
3 Three (3) M4x10 socket head Torx screws
1 One (1) Quick Installation Guide
Additional Tools Required
1 1/4 in. drive wrench to use with the spanner tool
1 Torx driver, T20, for M4 Torx screws
1 Phillips-head screwdriver, #2,
to remove factory-installed plastic screws from the camera
head
!
Warning!
IR emitted from this product.
Meets IEC 62471, Risk Group 1.
1
MIC7000 Illuminator Install the MIC7000 Illuminator | en 5
Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503

Notice!
This product has been tested according to standard
IEC62471:2006 “Photobiological safety of lamps and
lamp systems”. The product emissions exceed the
EXEMPT Group limit for both Retinal Blue Light and
Cornea/Lens infrared hazard as defined by IEC
62471:2006. The product was found to meet the Risk
Group 1 exposure limits for IR and White LEDs.
Refer to the MIC7000 Operation Manual for complete
information on illumination safety.
Notice!
If the MIC camera will have both illuminator and
sunshield accessories, install the illuminator first.
Extreme low temperature MIC7000 models do not
support the illuminator.
1. Mount the camera or stand it temporarily in the
packaging foam on a stable surface before proceeding.
(Refer to the Operation Manual.)
Note: If the camera will be mounted inverted, you must
rotate the tilt head before attaching the illuminator.

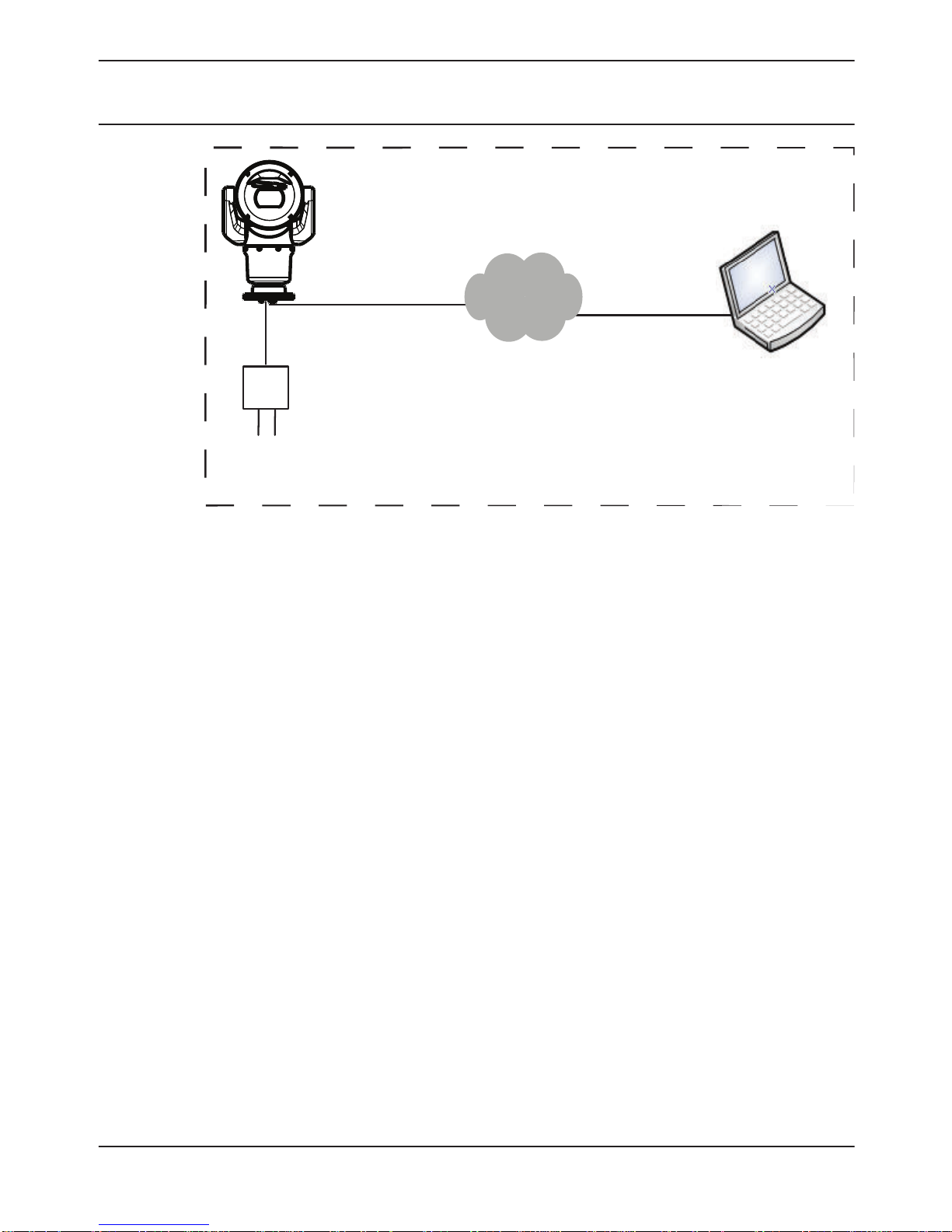

Apply power and connect to your network as illustrated
in the figure below.
6en | Install the MIC7000 Illuminator MIC7000 Illuminator
2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems

24 VAC
From the web browser, access the camera’s Settings
page. Select Advanced > Camera > Installer Menu >
Orientation, and then select “Inverted”. Click Set to
confirm the selection. The camera head will rotate
automatically into inverted position (180°).

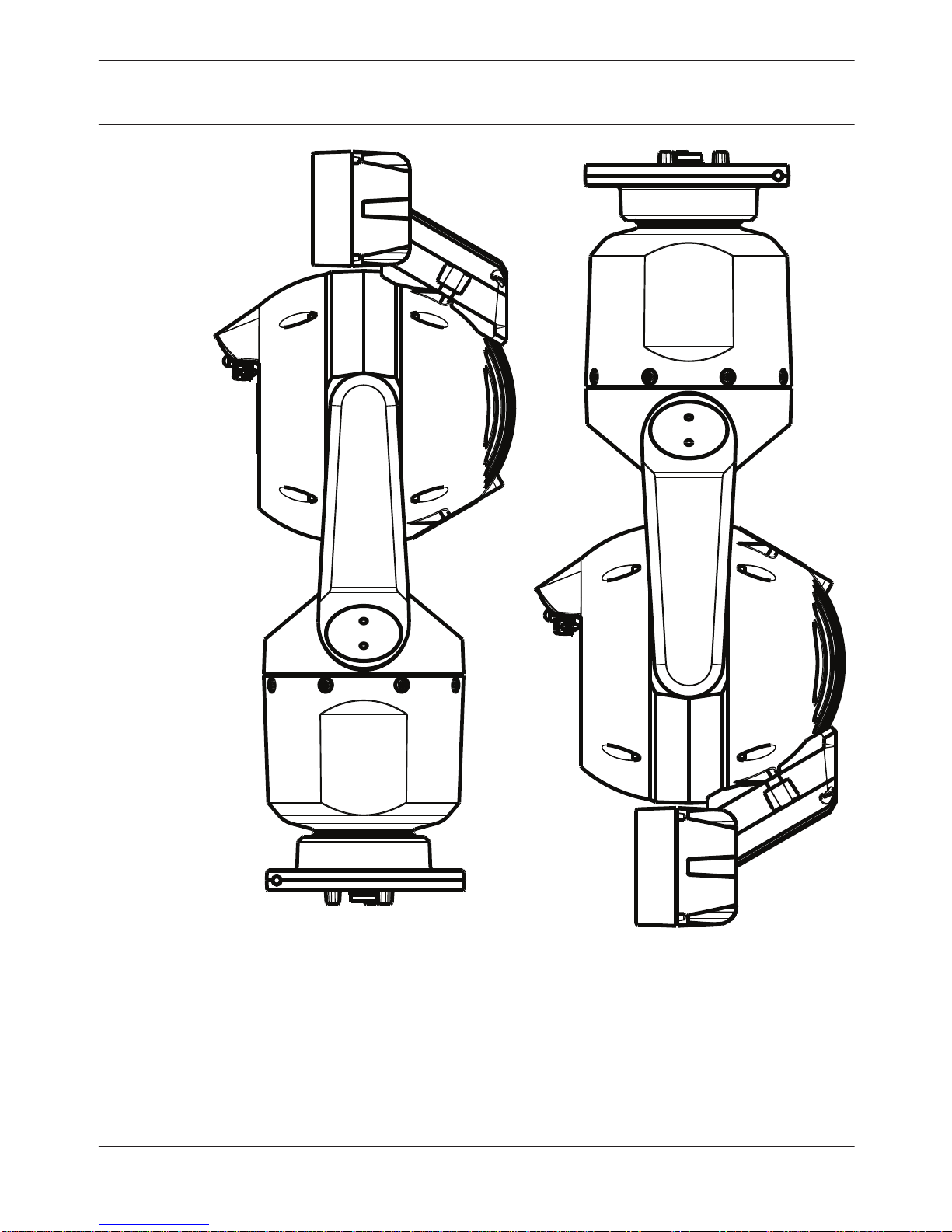

Regardless of mounting orientation, the visor should
always be above the camera window.
MIC7000 Illuminator Install the MIC7000 Illuminator | en 7
Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503

#2 Phillips
2. Remove and discard the three (3) plastic screws
surrounding the appropriate access port where the
illuminator will be installed.
8en | Install the MIC7000 Illuminator MIC7000 Illuminator
2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems

1/4”
1/4”

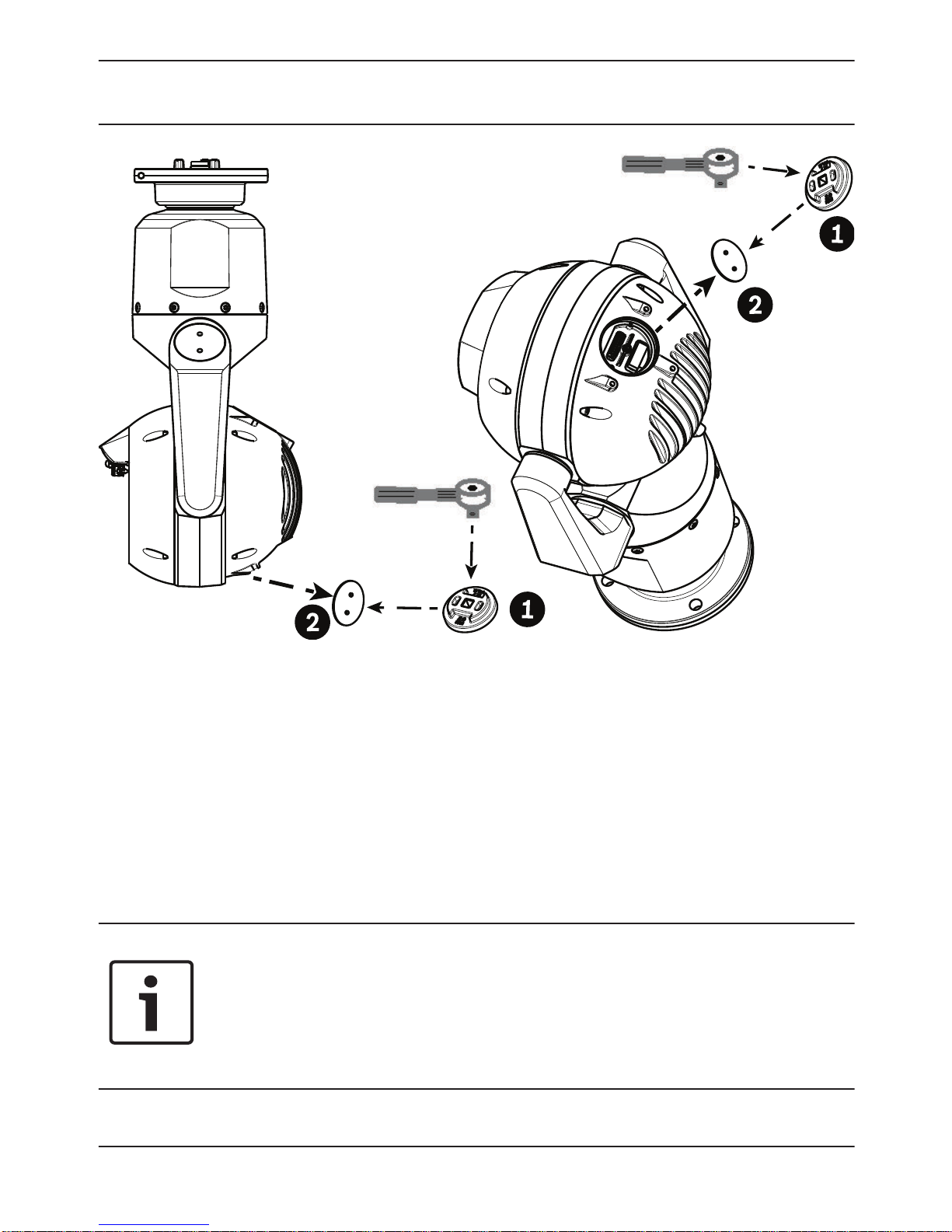

3. Remove the appropriate access plug from the camera
head, using a ¼ in. drive wrench (not supplied) with the
spanner tool (supplied). For upright cameras, remove
the plug near the visor. For inverted cameras, remove
the plug farther away from the visor.
Notice!
Risk of damage to camera!
Do not allow water or dirt to enter the open connector
port.
MIC7000 Illuminator Install the MIC7000 Illuminator | en 9
Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503

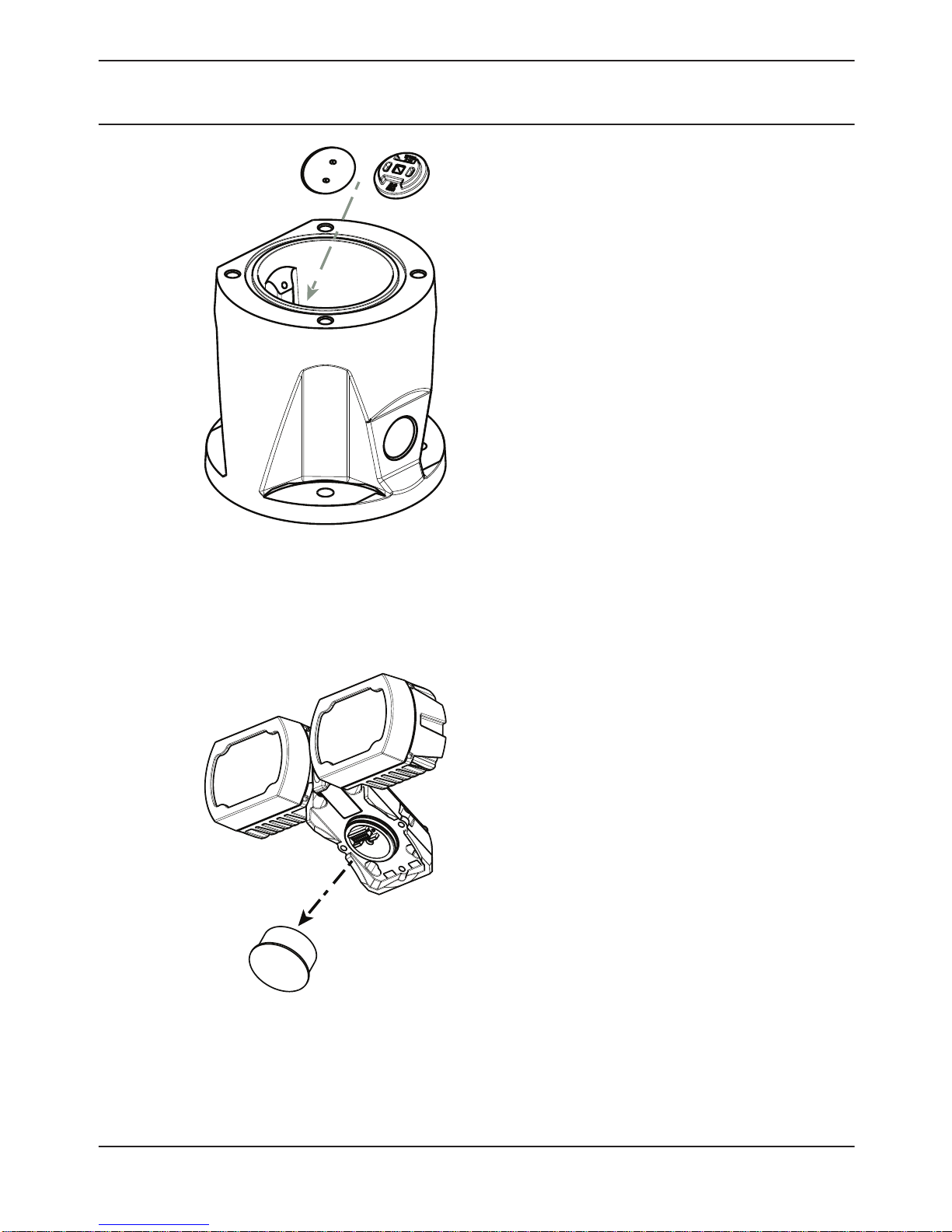

Bosch suggests storing the access plug and spanner
tool inside the DCA mount (or wall mount accessory) in
case it becomes necessary to remove the illuminator.
4. Remove the plastic cap from the illuminator
accessory. Discard.
10 en | Install the MIC7000 Illuminator MIC7000 Illuminator
2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems

Notice!
Do not disturb the O-ring as you slide off the cap.
5. Align the illuminator over the access port and
carefully push into position on the camera head.
MIC7000 Illuminator Install the MIC7000 Illuminator | en 11
Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503

1.4 N m
(≈ 12 in. lb)
T20 Torx
6. Partially engage the threads of all three (3) screws.
Do not tighten any one screw completely at this point.
12 en | Install the MIC7000 Illuminator MIC7000 Illuminator
2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems

Notice!
If you are also planning to install the MIC sunshield,
insert only the rear center screw to hold the illuminator
accessory in position until you install the sunshield.
Tighten the screw on one side by two (2) turns. Tighten
the screw on the other side by two (2) turns. Tighten
the center screw by two (2) turns. Repeat until all
screws are tight.
!
Warning!
Total engagement is not complete until you tighten all
three (3) screws.
MIC7000 Illuminator Install the MIC7000 Illuminator | en 13
Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503

7. Remove the translucent film.
14 en | Install the MIC7000 Illuminator MIC7000 Illuminator
2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems

8. Installation of the illuminator is complete.
MIC7000 Illuminator Install the MIC7000 Illuminator | en 15
Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503

Montage des
MIC7000 Strahlers
Teileliste
1Ein (1) MIC Strahler
1 Ein (1) Schraubenschlüssel [um den Zugangsstecker vom
Kamerakopf zu entfernen]
3 Drei (3) M4x10 Innensechskant-Torx-Schrauben
1 Ein (1) Schnellstartanleitung
Zusätzlich benötigtes Werkzeug
1 1/4-Zoll- Hakenschlüssel, zu verwenden mit dem
Schraubenschlüssel
1 Torx-Schraubendreher, T20, für M4 Torx-Schrauben
1 Kreuzschlitzschraubendreher, #2,
zur Entfernung der ab Werk montierten Plastikschrauben
vom Kamerakopf
!
Warnung!
Infrarotstrahlung wird von diesem Produkt abgegeben.
Entspricht IEC 62471, Gefahrengruppe 1.
1
16 de | Montage des MIC7000 Strahlers MIC7000 Illuminator
2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems

Hinweis!
Dieses Produkt wurde gemäß der IEC-Norm
62471:2006, „Photobiologische Sicherheit von Lampen
und Lampensystemen“, geprüft. Die Emissionen des
Produkts überschreiten den Grenzwert der freien
Gruppe für die Gefährdung der Netzhaut durch
Blaulicht und die Gefährdung der Hornhaut/Linse durch
Infrarotlicht gemäß IEC 62471:2006. Das Produkt
erfüllt die Emissionsgrenzwerte der Risikogruppe 1 für
IR-LEDs und weiße LEDs.
Informationen zur Beleuchtungssicherheit finden Sie im
MIC7000 Benutzerhandbuch.
Hinweis!
Wenn Sie an der MIC-Kamera sowohl einen Strahler als
auch eine Sonnenblende montieren möchten, beginnen
Sie mit dem Strahler.
MIC7000 Modelle für extrem niedrige Temperaturen
unterstützen den Strahler nicht.
1. Montieren Sie die Kamera, oder stellen Sie sie
kurzzeitig auf den Verpackungsschaum, bevor Sie
fortfahren. (Siehe Benutzerhandbuch.)
MIC7000 Illuminator Montage des MIC7000 Strahlers | de 17
Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503

Hinweis: Wenn die Kamera hängend montiert wird,
müssen Sie den Neigekopf drehen, bevor Sie den
Strahler anbringen. Stellen Sie die Stromversorgung
her, und schließen Sie Ihr Netzwerk an, wie in der
folgenden Abbildung gezeigt.
24 VAC
Greifen Sie vom Webbrowser auf die Einstellungsseite
der Kamera zu. Wählen Sie „Erweitert“ > „Kamera“ >
„Installationsmenü“ > „Ausrichtung“, und wählen Sie
dann „Hängend“. Klicken Sie auf Set (Setzen), um die
Auswahl zu bestätigen. Der Kamerakopf wird
automatisch in die hängende Position gedreht (180°).
Unabhängig von der Montageausrichtung sollte sich die
Schutzblende immer über dem Kamerafenster befinden.
18 de | Montage des MIC7000 Strahlers MIC7000 Illuminator
2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems

#2 Phillips
2. Entfernen und entsorgen Sie die drei (3)
Plastikschrauben um den entsprechenden Zugriffs-
Port, an dem der Strahler angebracht wird.
MIC7000 Illuminator Montage des MIC7000 Strahlers | de 19
Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503

1/4”
1/4”
3. Entfernen Sie den entsprechenden Zugangsstecker
vom Kamerakopf. Verwenden Sie dazu einen 1/4-Zoll
Hakenschlüssel (nicht im Lieferumfang enthalten) mit
dem Schraubenschlüssel (im Lieferumfang enthalten).
Entfernen Sie für aufrechte Kameras den Stecker an der
Schutzblende. Entfernen Sie für hängende Kameras den
Stecker, der weiter von der Schutzblende entfernt ist.
Hinweis!
Schützen Sie Ihre Kamera vor Beschädigungen!
Halten Sie den offenen Stecker-Port von Wasser und
Schmutz fern.
