Относно този документ
1.1 Важна информация
1.1.1 Цел
Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съот-
ветствие с регламента за екологосъобразно проектиране на уредите (от
03.2021г.).
Те съдържат информация как да сменяте определени резервни части, включи-
телно предупреждения и рискове.
Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на
клиенти. Носим отговорност за щети, само ако съветите за ремонт са спазени
правилно.
1.2 Обяснение на символите
1.2.1 Нива на опасност
Предупредителните нива се състоят от символ и сигнална дума. Сигналната ду-
ма показва сериозността на опасността.
Ниво на предупреждение Значение
ОПАСНОСТ Неспазването на предупредителното
съобщение ще доведе до смърт или
сериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ Неспазването на предупредителното
съобщение може да доведе до смърт
или сериозни наранявания.
ВНИМАТЕЛНО Неспазването на предупредителното
съобщение може да доведе до леки
наранявания.
ВНИМАНИЕ! Неспазването на предупредителното
съобщение може да доведе до иму-
ществени щети.
Таблица1: Нива на опасност
1.2.2 Символи за опасност
Символите за опасност са символични изображения, които дават индикация за
вида опасност.
В този документ се използват следните символи за опасност:
Символ за опасност Значение
Общо предупредително съобщение
Опасност от електрическо напрежение
Риск от експлозия
Опасност от порязвания
Относно този документ
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница3от385

Символ за опасност Значение
Опасност от премазване
Опасност от горещи повърхности
Опасност от силно магнитно поле
Опасност от нейонизиращо лъчение
Таблица2: Символи за опасност
1.2.3 Структура на предупрежденията
Предупрежденията в този документ имат стандартизиран външен вид и стандар-
тизирана структура.
ОПАСНОСТ
Вид и източник на опасността!
Възможни последици от игнориране на опасността/предупреждение-
то.
▶Мерки и забрани за предотвратяване на опасността.
Следният пример показва предупреждение, което уведомява за токов удар, пре-
дизвикан от части под напрежение. Споменава се мярката за избягване на опас-
ността.
ОПАСНОСТ
Риск от токов удар поради части под напрежение!
Смърт от токов удар
▶Изключете уредите от електрическото захранване поне 60 се-
кунди преди започване на ремонта.
1.2.4 Общи символи
В този документ се използват следните общи символи:
Общ символ Значение
Идентифициране на специален съвет
(текст и/или графика)
Идентифициране на прост съвет (само
текст)
Идентифициране на връзка към видео
урок
Идентифициране на необходимите ин-
струменти
Идентифициране на необходимите
предварителни условия
Идентифициране на условие (ако ...,
тогава ...)
Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/
прозорец (на дисплея на уреда)
Таблица3: Общи символи
Относно този документ
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница4от385

Безопасност
2.1 Общи инструкции за безопасност
2.1.1 Всички домашни уреди
Риск от токов удар поради части под напрежение!
¡Грешки при ремонти, включващи електрически компоненти, могат да доведат
до токов удар!
¡Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да за-
почнете работа.
¡След ремонта трябва да се извърши проверка за безопасност съгласно VDE
0701 или в съответствие със специфичните за страната разпоредби.
Риск от нараняване от остри ръбове!
¡Носете предпазни ръкавици.
Риск от премазване по време на ремонт, поддръжка, отстраняване на
неизправности и сервиз поради тежки и движещи се компоненти
¡Носете защитни обувки.
¡Закрепете тежките компоненти, така че да не паднат.
¡Не позволявайте контакт на части от тялото с движещи се компоненти.
Риск за безопасността/функцията на уреда!
¡Използвайте само оригинални резервни части.
Риск от повреда на електростатично чувствителни компоненти (ESD)!
¡Не докосвайте модулите, включително връзки и проводникови пътища.
Безопасност
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница5от385

Инструменти и помощни средства

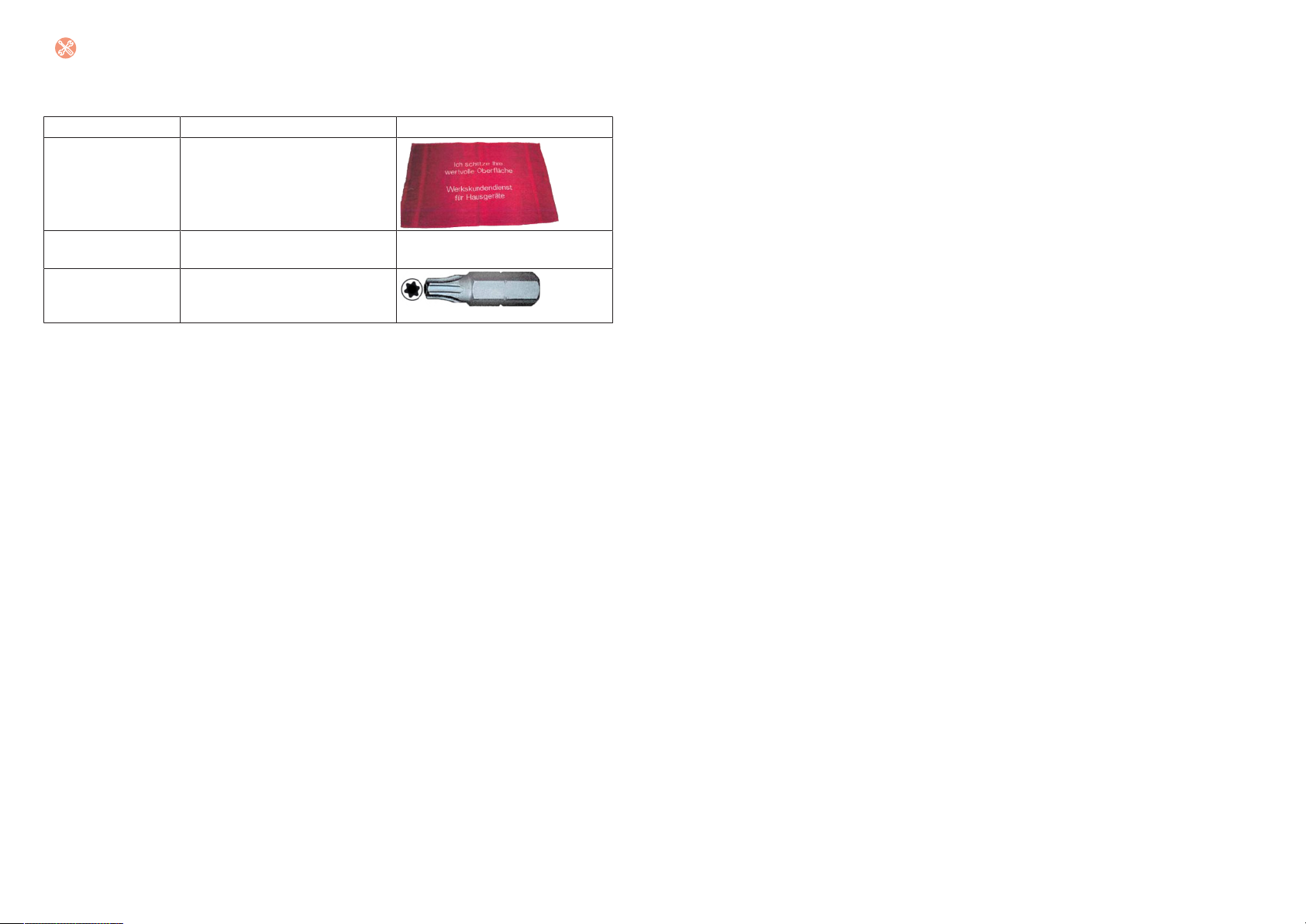

посочване Подробности Изображения
Защитна кърпа
[00342013] 60см x 50см
Смукателна чаша
[00342224] Ø50 мм
Накрайник Torx
TX20
[00340865]
6,3мм (1/4")
Инструменти и помощни средства
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница6от385

Ремонт
4.1 Смяна на уплътнителя на вратата
Изискване:
Вратата е отворена.
4.1.1 Сваляне на уплътнителя на вратата
1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.
2. Извадете уплътнителя на вратата от жлеба.
Уплътнителят на вратата е свален.
4.1.2 Монтиране на уплътнителя на вратата
Дебелината на новия уплътнител на вратата може леко да се отли-
чава от тази на стария уплътнител. Това няма да повлияе на начина
на затваряне и нейната работа в дългосрочен план.
Ако вашият уред има регулируеми панти или приставки за панти, мо-
жете да оптимизирате начина на затваряне по-късно.
Малките странични отвори в уплътнителя на вратата са функционал-
ни (необходими за вентилация). Те не са производствени грешки.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница7от385

1. Проверете жлеба на уплътнителя за повреди.
2. Ако жлебът на уплътнителя е повреден:
- Свържете се с отдела за обслужване на клиенти.
3. Леката деформация на уплътнителя на вратата е нормална и не
засяга неговата функция. Препоръчително е да изправите уп-
лътнителя на вратата, преди да го поставите в уреда.
Загрейте уплътнителя на вратата със сешоар или гореща вода и променете
формата му.

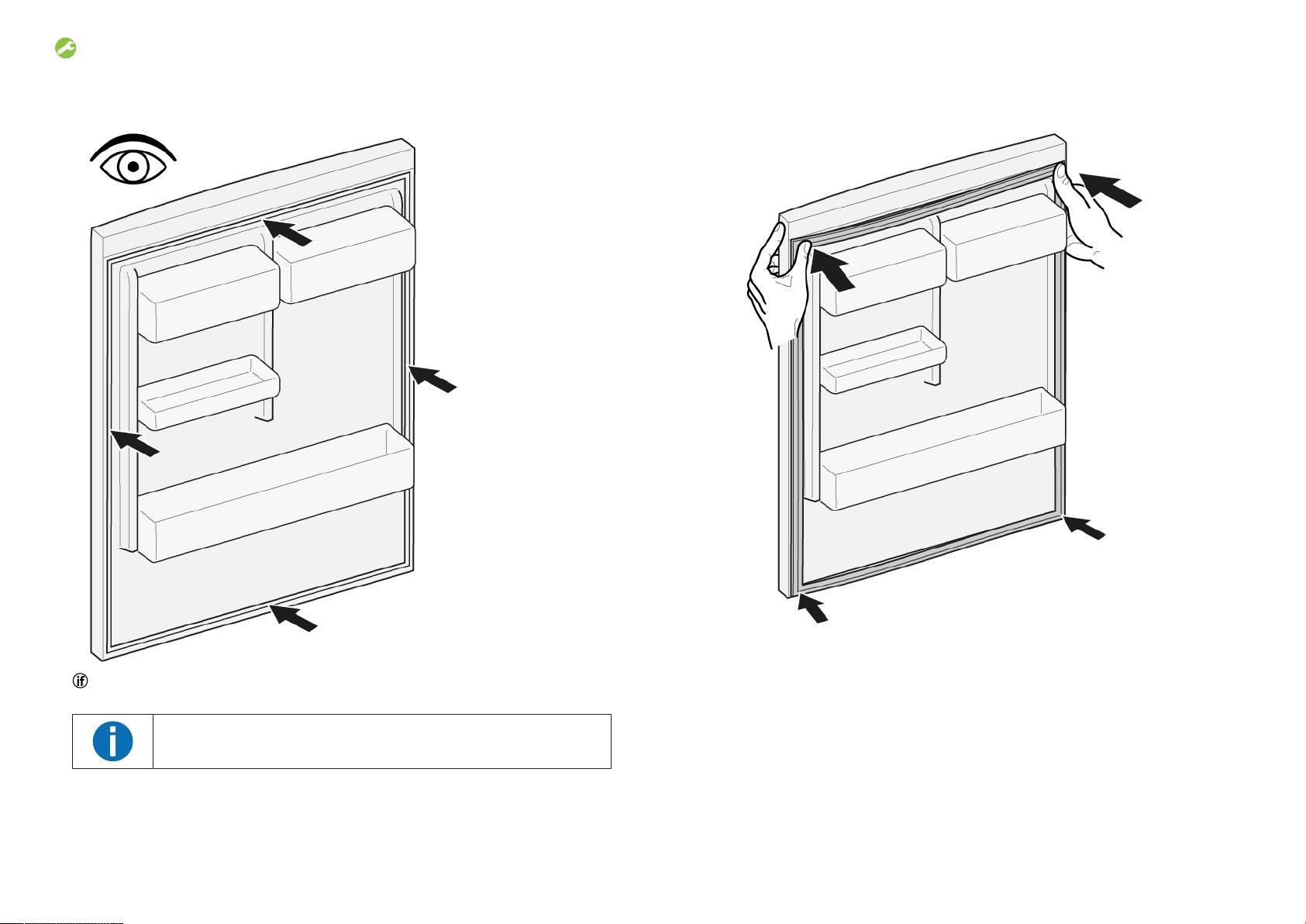

4. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница8от385

5. Постепенно вкарайте с натискане целия уплътнител в жлеба.
Уплътнителят на вратата е монтиран.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница9от385

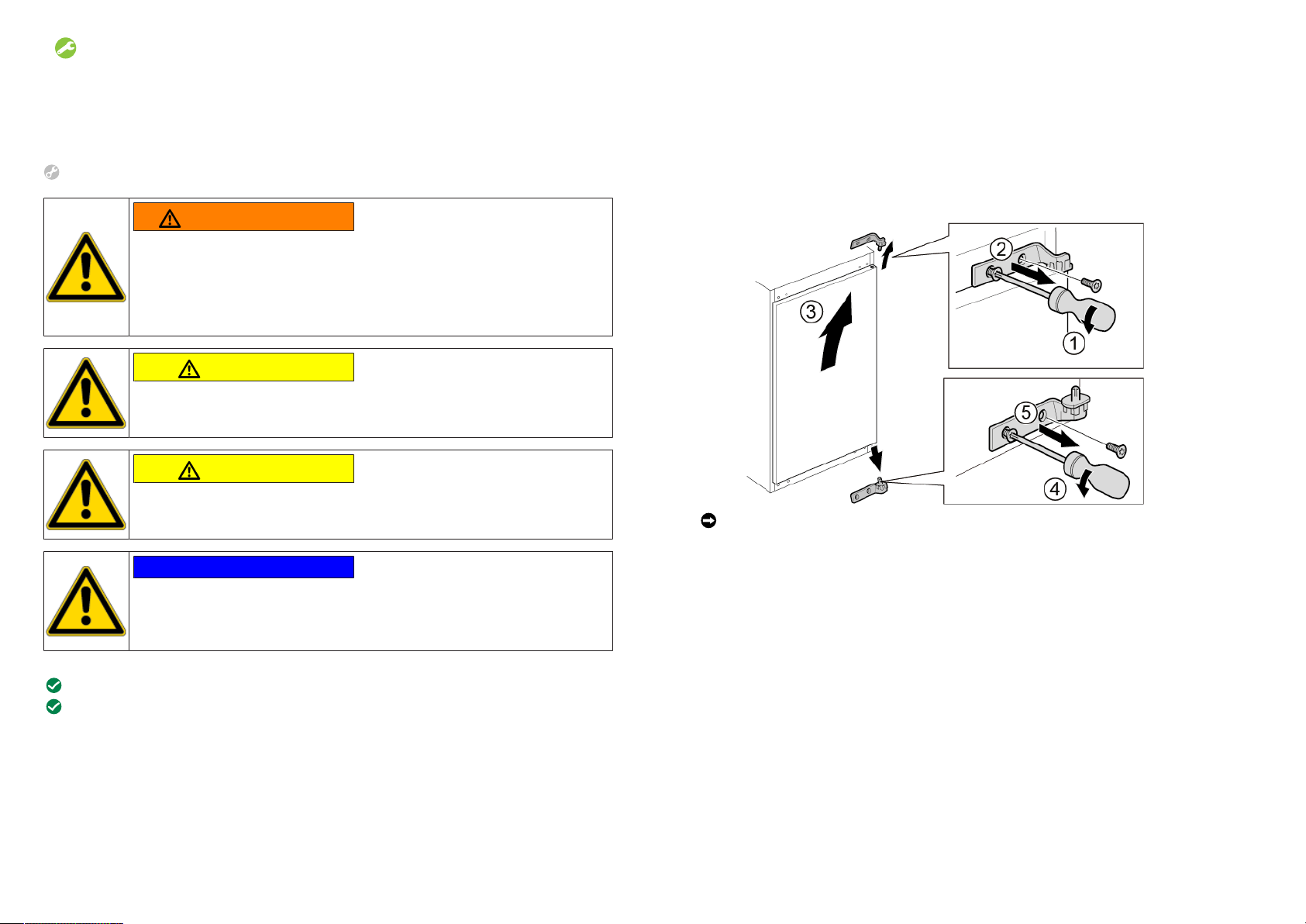

4.2 Смяна на плоска панта
Специални инструменти:
Накрайник Torx TX20 6,3мм (1/4") [00340865]
ПРЕДУПРЕЖДЕНИЕ
Тежки, обемисти уреди!
Травми на гърба и мускулите
▶Операцията по отстраняване на вратите на уреда трябва да
се извършва само от обучени специалисти.
▶За преместването на уреда са необходими двама души.
▶Използвайте само подходящи инструменти и оборудване.
ВНИМАТЕЛНО
Остри ръбове!
Наранявания от порязване
▶Носете предпазни ръкавици.
ВНИМАТЕЛНО
Отворете областта на пантите!
Премазване/захващане на пръстите
▶Не посягайте към областта на пантите.
▶Носете предпазни ръкавици.
ВНИМАТЕЛНО
Риск от падащи части поради разхлабени винтове!
Нараняване поради падащи части.
▶Закрепете компонента, така че да не падне.
ВНИМАНИЕ!
Риск от падащи части поради разхлабени винтове!
Повреда на други части на уреда или в дома на клиента, напр. дъно-
то.
▶Закрепете компонента, така че да не падне.
Изискване:
Уредът е изключен от захранването.
Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.
4.2.1 Сваляне на плоската панта
Внимавайте пантите да не се затварят по време на сваляне/монтаж.
1. Отстранете двете капачета на пантите.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница10от385

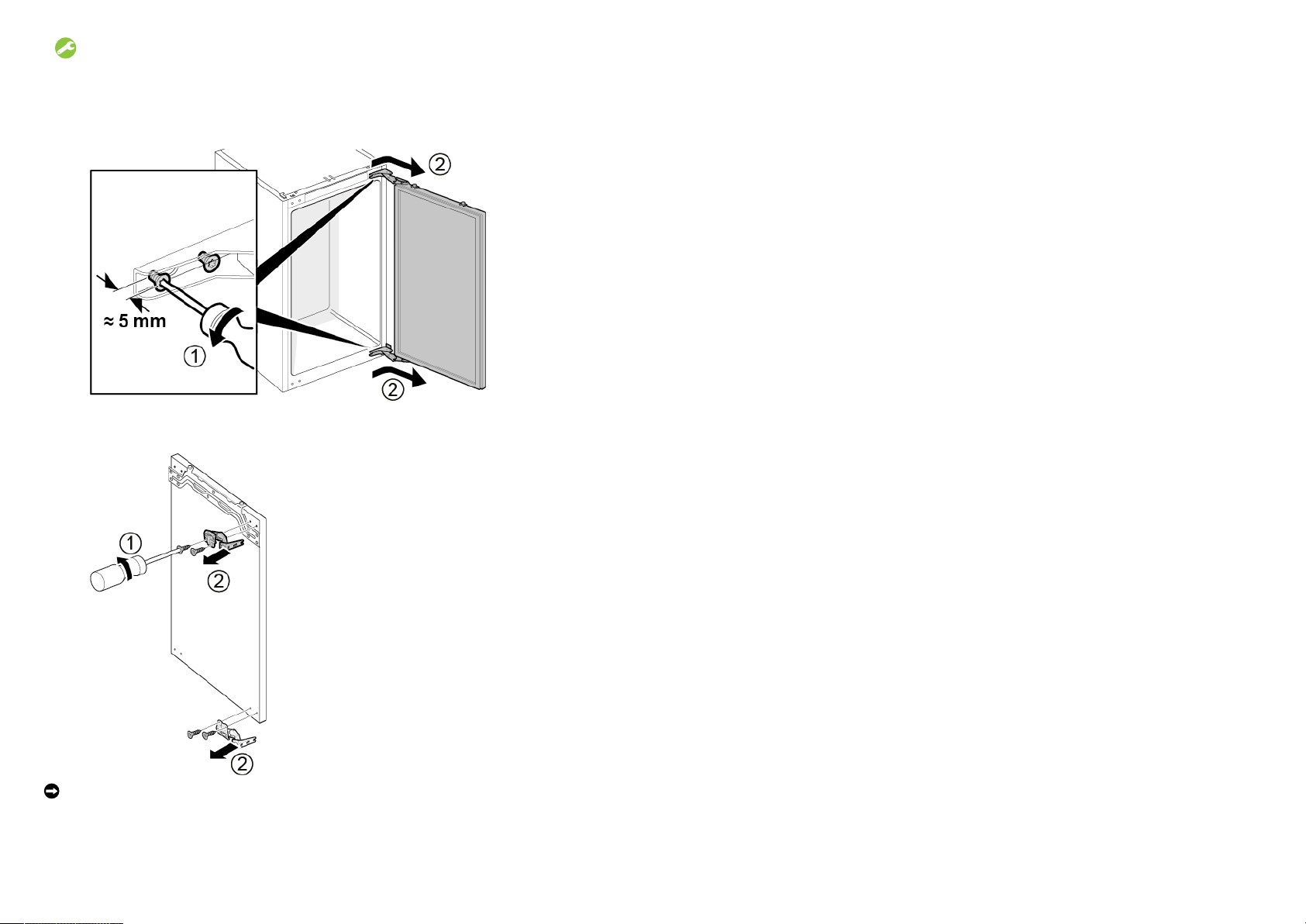

2. 1. Разхлабете четирите винта (1).
2. Плъзнете навън и свалете вратата (2).
3. 1. Свалете четирите винта (1).
2. Свалете пантите (2).
Пантите са свалени.
4.2.2 Монтиране на плоска панта
▶Монтирайте в обратен ред.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница11от385

4.3 Смяна на плъзгащата се панта
Специални инструменти:
Накрайник Torx TX20 6,3мм (1/4") [00340865]
ПРЕДУПРЕЖДЕНИЕ
Тежки, обемисти уреди!
Травми на гърба и мускулите
▶Операцията по отстраняване на вратите на уреда трябва да
се извършва само от обучени специалисти.
▶За преместването на уреда са необходими двама души.
▶Използвайте само подходящи инструменти и оборудване.
ВНИМАТЕЛНО
Остри ръбове!
Наранявания от порязване
▶Носете предпазни ръкавици.
ВНИМАТЕЛНО
Риск от падащи части поради разхлабени винтове!
Нараняване поради падащи части.
▶Закрепете компонента, така че да не падне.
ВНИМАНИЕ!
Риск от падащи части поради разхлабени винтове!
Повреда на други части на уреда или в дома на клиента, напр. дъно-
то.
▶Закрепете компонента, така че да не падне.
Изискване:
Уредът е изключен от захранването.
Мебелната врата и вратата на уреда са разделени. Вижте "Инструкция за
монтаж".
4.3.1 Сваляне на плъзгащата се панта
▶1. Развийте двата винта (1).
2. Свалете горната панта (2).
3. Извадете вратата (3).
4. Развийте двата винта (4).
5. Свалете долната панта (5).
Пантите са свалени.
4.3.2 Монтиране на плъзгащата се панта
▶Монтирайте в обратен ред.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница12от385

4.4 Смяна на рафта
Изискване:
Вратата е отворена.
4.4.1 Изваждане на рафта
▶Издърпайте рафта.
Рафтът е свален.
4.4.2 Монтиране на рафта
▶Монтирайте в обратен ред.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница13от385

4.5 Смяна на стелажа на вратата
Изискване:
Вратата е отворена.
4.5.1 Изваждане на стелажа на вратата
▶Повдигнете стелажа на вратата нагоре.
Стелажът на вратата е свален.
4.5.2 Монтиране на стелажа на вратата
▶Монтирайте в обратен ред.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница14от385

4.6 Смяна на контейнера за плодове и зеленчуци
Изискване:
Вратата е отворена.
4.6.1 Изваждане на контейнера за плодове и зеленчуци
1. Издърпайте контейнера за плодове и зеленчуци докъдето може да стигне.

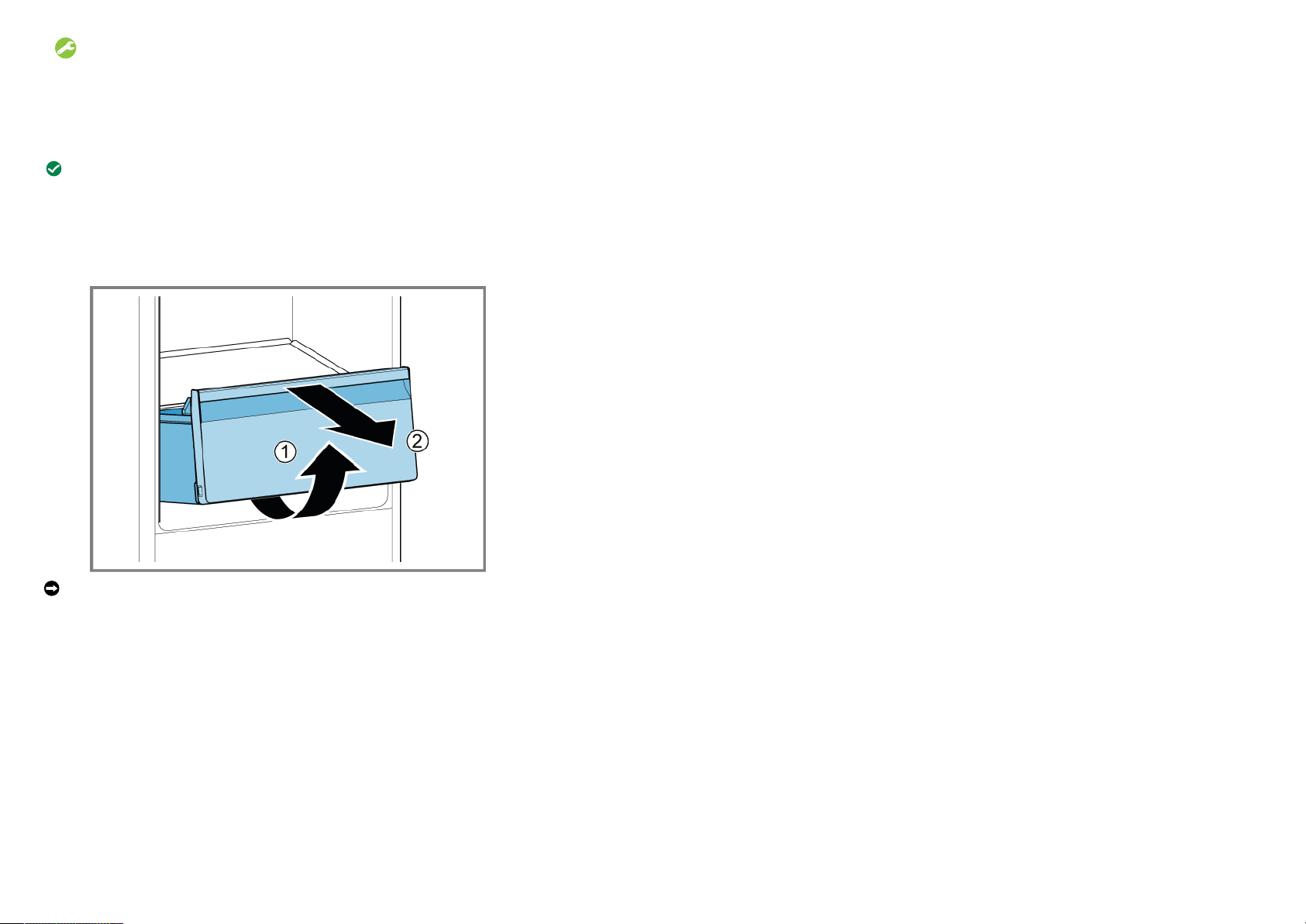

2. 1. Повдигнете контейнера за плодове и зеленчуци в предната част (1).
2. Извадете контейнера (2).
Контейнерът за плодове и зеленчуци е отстранен.
4.6.2 Монтиране на контейнера за плодове и зеленчуци
▶Монтирайте в обратен ред.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница15от385

4.7 Смяна на страничната LED светлина
Специални инструменти:
Смукателна чаша Ø50 мм [00342224]
Вашият уред е снабден с LED осветление, което не изисква под-
дръжка.
Това осветление може да бъде ремонтирано само от специалисти
от службата за обслужване на клиенти или от квалифицирани тех-
ници!
ОПАСНОСТ
Риск от токов удар поради части под напрежение!
Опасност за живота от токов удар в случай на неправилен ремонт
▶Електрическите части трябва да се ремонтират от квалифици-
рани електротехници.
▶След ремонта трябва да се извърши проверка за безопасност
съгласно VDE 0701 или в съответствие със специфичните за
страната разпоредби.
ОПАСНОСТ
Риск от токов удар поради части под напрежение!
Смърт от токов удар
▶Изключете уредите от електрическото захранване поне 60 се-
кунди преди започване на ремонта.
ВНИМАТЕЛНО
Остри ръбове!
Наранявания от порязване
▶Носете предпазни ръкавици.
Изискване:
Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете са извадени.
4.7.1 Сваляне на страничната LED лампа

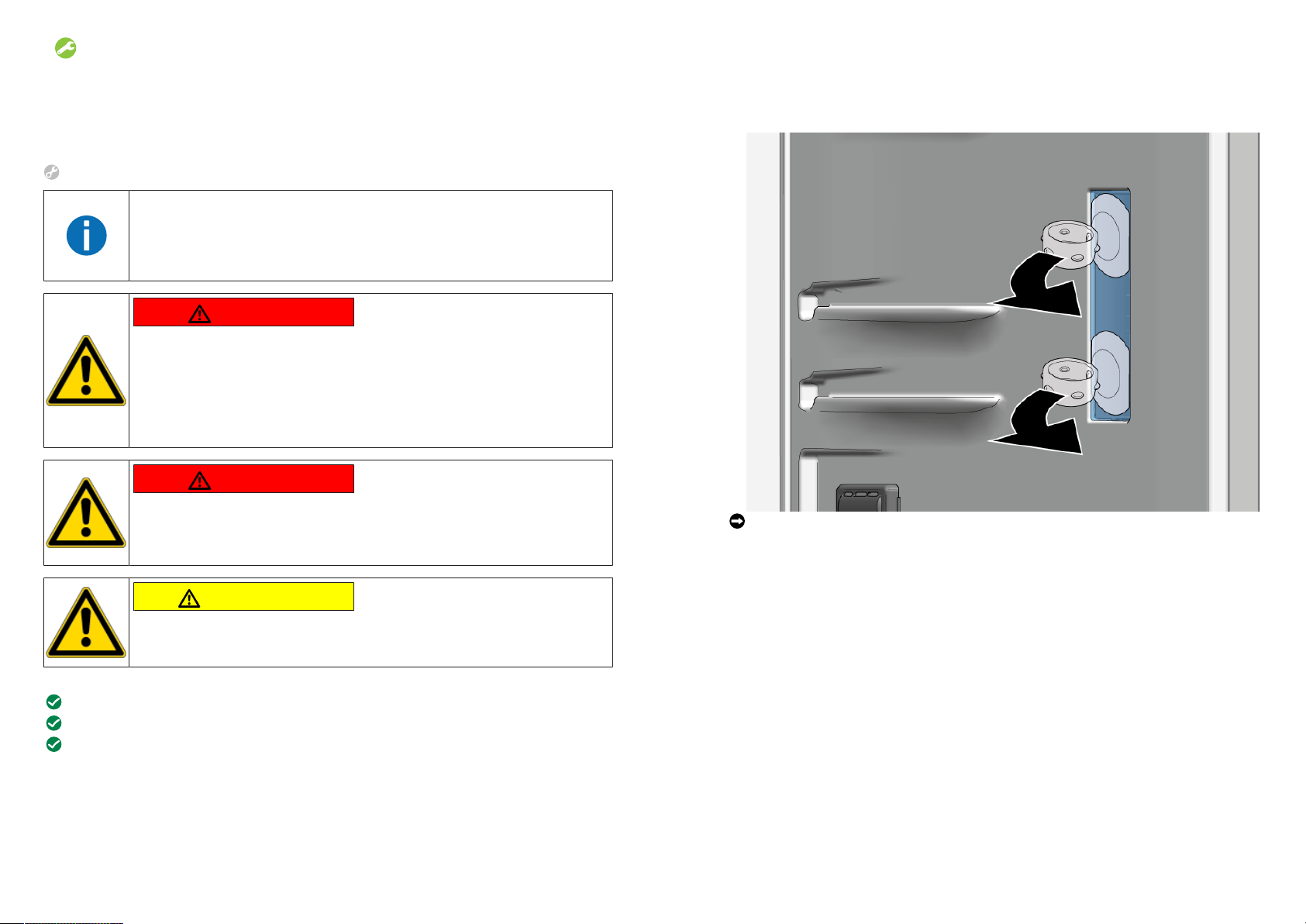

1. Поставете две смукателни чаши върху капака на страничната LED светлина.
2. Издърпайте смукателните чаши напред с едно въртеливо движение.
Капакът на LED лампата е свален.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница16от385

3. Свалете LEDмодула.
Страничната LED лампа е свалена.
4.7.2 Монтиране на страничната LED лампа
Поради възможността куките на капака на лампата да се счупят по
време на свалянето, резервната странична LED лампа е комплект,
който включва LEDмодул и капак.
▶Монтирайте в обратен ред.
Ремонт
2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница17от385

O ovom dokumentu............................................................................19
1.1 Važne informacije..........................................................................................19
1.1.1 Svrha ...............................................................................................19
1.2 Objašnjenje oznaka .......................................................................................19
1.2.1 Stupnjevi opasnosti...........................................................................19
1.2.2 Oznake opasnosti .............................................................................19
1.2.3 Struktura upozorenja.........................................................................20
1.2.4 Opće oznake ....................................................................................20
Sigurnost................................................................................................21
2.1 Opće sigurnosne upute..................................................................................21
2.1.1 Svi kućanski uređaji ..........................................................................21
Alat i pomagala....................................................................................22
Popravak ................................................................................................23
4.1 Zamjena brtve vrata.......................................................................................23
4.1.1 Uklanjanje brtve vrata........................................................................23
4.1.2 Postavljanje brtve vrata .....................................................................23
4.2 Zamjena ravnog zgloba..................................................................................26
4.2.1 Uklanjanje ravnog zgloba ..................................................................26
4.2.2 Postavljanje ravnog zgloba................................................................27
4.3 Zamjena kliznog zgloba .................................................................................28
4.3.1 Uklanjanje kliznog zgloba ..................................................................28
4.3.2 Postavljanje kliznog zgloba................................................................28
4.4 Zamjena police..............................................................................................29
4.4.1 Uklanjanje police...............................................................................29
4.4.2 Postavljanje police ............................................................................29
4.5 Zamjena posude za vrata...............................................................................30
4.5.1 Uklanjanje posude za vrata................................................................30
4.5.2 Postavljanje posude za vrata .............................................................30
4.6 Zamjena spremnika za voće i povrće..............................................................31
4.6.1 Uklanjanje spremnika za voće i povrće...............................................31
4.6.2 Postavljanje spremnika za voće i povrće ............................................31
4.7 Zamjena bočnog LED svjetla..........................................................................32
4.7.1 Uklanjanje bočnog LED svjetla...........................................................32
4.7.2 Postavljanje bočnog LED svjetla ........................................................33
Savjeti za popravak-Hladnjak
2022-09-02_9001762436 Autorska prava BSH Hausgeräte GmbH Stranica18od385

O ovom dokumentu
1.1 Važne informacije
1.1.1 Svrha
Ove upute za popravak služe kao podrška korisnicima prilikom samostalnog popravlja-
nja uređaja u skladu s primjenjivom Direktivom o ekološkom dizajnu (od ožujka 2021.).
One sadrže informacije o zamjeni određenih rezervnih dijelova, kao i napomene o upo-
zorenjima i opasnostima.
Ako imate dodatna pitanja, obratite se našoj službi za korisnike. Mi snosimo odgovor-
nost za oštećenja samo u slučaju pridržavanja uputa za popravak.
1.2 Objašnjenje oznaka
1.2.1 Stupnjevi opasnosti
Stupnjevi upozorenja sastoje se od oznake i signalne riječi. Signalna riječ ukazuje na
ozbiljnost opasnosti.
Stupanj upozorenja Značenje
OPASNOST Nepridržavanje poruke upozorenja rezulti-
rat će smrtnim ili teškim ozljedama.
UPOZORENJE Nepridržavanje poruke upozorenja može
rezultirati smrtnim ili teškim ozljedama.
OPREZ Nepridržavanje poruke upozorenja može
rezultirati lakšim ozljedama.
POZOR! Nepridržavanje poruke upozorenja može
rezultirati oštećenjem imovine.
Tablica1: Stupnjevi opasnosti
1.2.2 Oznake opasnosti
Oznake opasnosti simbolička su reprezentacija s oznakom vrste opasnosti.
U ovom dokumentu koriste se sljedeće oznake opasnosti:
Oznaka opasnosti Značenje
Opća poruka upozorenja
Opasnost od električnog napona
Opasnost od eksplozije
Opasnost od porezotina
Opasnost od prignječenja
O ovom dokumentu
2022-09-02_9001762436 Autorska prava BSH Hausgeräte GmbH Stranica19od385

Oznaka opasnosti Značenje
Opasnost od vrućih površina
Opasnost od jakog magnetskog polja
Opasnost od neionizirajućeg zračenja
Tablica2: Oznake opasnosti
1.2.3 Struktura upozorenja
Upozorenja u ovom dokumentu imaju normirani izgled i strukturu.
OPASNOST
Vrsta i izvor opasnosti!
Moguće posljedice zanemarivanja opasnosti/upozorenja.
▶Mjere i zabrane za sprječavanje opasnosti.
Sljedeći primjer pokazuje upozorenje na strujni udar od dijelova koji provode struju.
Spominje se mjera za izbjegavanje opasnosti.
OPASNOST
Opasnost od strujnog udara zbog dijelova koji provode struju!
Smrt od strujnog udara
▶Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije
izvođenja popravaka.
1.2.4 Opće oznake
U ovom dokumentu koriste se sljedeće opće oznake:
Opća znaka Značenje
Oznaka posebnog savjeta (tekst i/ili grafi-
ka)
Oznaka jednostavnog savjeta (samo
tekst)
Oznaka veze na videovodič
Opća znaka Značenje
Oznaka potrebnog alata
Oznaka potrebnih preduvjeta
Oznaka uvjeta (ako ..., tad ...)
Oznaka rezultata
Početak Oznaka tipke ili gumba
[00123456] Oznaka broja materijala
Status Oznaka prikazanog teksta / prozor (na
zaslonu uređaja)
Tablica3: Opće oznake
O ovom dokumentu
2022-09-02_9001762436 Autorska prava BSH Hausgeräte GmbH Stranica20od385
