6| Deutsch
1 609 929 K93 | (13.12.07) Bosch Power Tools
de
Allgemeine Sicherheitshinwei-
se für Elektrowerkzeuge
Lesen Sie alle Sicherheitshin-
weise und Anweisungen. Ver-
säumnisse bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und An-
weisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf netz-
betriebene Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektrowerkzeuge (oh-
ne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber
und gut beleuchtet. Unordnung oder un-
beleuchtete Arbeitsbereiche können zu
Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug
nicht in explosionsgefährdeter Umge-
bung, in der sich brennbare Flüssigkei-
ten, Gase oder Stäube befinden. Elektro-
werkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden kön-
nen.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektro-
werkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-
zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän-
dert werden. Verwenden Sie keine Adap-
terstecker gemeinsam mit schutzgeerde-
ten Elektrowerkzeugen. Unveränderte
Stecker und passende Steckdosen verrin-
gern das Risiko eines elektrischen Schla-
ges.
b) Vermeiden Sie Körperkontakt mit geer-
deten Oberflächen wie von Rohren, Hei-
zungen, Herden und Kühlschränken. Es
besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet
ist.
c) Halten Sie Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen von Was-
ser in ein Elektrowerkzeug erhöht das Ri-
siko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht,
um das Elektrowerkzeug zu tragen, auf-
zuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Ka-
bel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Be-
schädigte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Ver-
längerungskabel, die auch für den Au-
ßenbereich geeignet sind. Die Anwen-
dung eines für den Außenbereich
geeigneten Verlängerungskabels verrin-
gert das Risiko eines elektrischen Schla-
ges.
f) Wenn der Betrieb des Elektrowerkzeu-
ges in feuchter Umgebung nicht ver-
meidbar ist, verwenden Sie einen Fehler-
stromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie dar-
auf, was Sie tun, und gehen Sie mit Ver-
nunft an die Arbeit mit einem Elektro-
werkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Al-
kohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Ge-
brauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
WARNUNG
OBJ_BUCH-69-002.book Page 6 Thursday, December 13, 2007 3:25 PM

Deutsch | 7
Bosch Power Tools 1 609 929 K93 | (13.12.07)
b) Tragen Sie persönliche Schutzausrüs-
tung und immer eine Schutzbrille. Das
Tragen persönlicher Schutzausrüstung,
wie Staubmaske, rutschfeste Sicherheits-
schuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeu-
ges, verringert das Risiko von Verletzun-
gen.
c) Vermeiden Sie eine unbeabsichtigte In-
betriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es auf-
nehmen oder tragen. Wenn Sie beim Tra-
gen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät einge-
schaltet an die Stromversorgung anschlie-
ßen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elek-
trowerkzeug einschalten. Ein Werkzeug
oder Schlüssel, der sich in einem drehen-
den Geräteteil befindet, kann zu Verlet-
zungen führen.
e) Vermeiden Sie eine abnormale Körper-
haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situati-
onen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand-
schuhe fern von sich bewegenden Tei-
len. Lockere Kleidung, Schmuck oder lan-
ge Haare können von sich bewegenden
Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangein-
richtungen montiert werden können,
vergewissern Sie sich, dass diese ange-
schlossen sind und richtig verwendet
werden. Verwendung einer Staubabsau-
gung kann Gefährdungen durch Staub ver-
ringern.
4) Verwendung und Behandlung des Elektro-
werkzeuges
a) Überlasten Sie das Gerät nicht. Verwen-
den Sie für Ihre Arbeit das dafür be-
stimmte Elektrowerkzeug. Mit dem pas-
senden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leis-
tungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, des-
sen Schalter defekt ist. Ein Elektrowerk-
zeug, das sich nicht mehr ein- oder aus-
schalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdo-
se und/oder entfernen Sie den Akku, be-
vor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme ver-
hindert den unbeabsichtigten Start des
Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerk-
zeuge außerhalb der Reichweite von Kin-
dern auf. Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem nicht ver-
traut sind oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorg-
falt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion
des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Un-
fälle haben ihre Ursache in schlecht ge-
warteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneid-
werkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leich-
ter zu führen.
OBJ_BUCH-69-002.book Page 7 Thursday, December 13, 2007 3:25 PM

8| Deutsch
1 609 929 K93 | (13.12.07) Bosch Power Tools
g) Verwenden Sie Elektrowerkzeug, Zube-
hör, Einsatzwerkzeuge usw. entspre-
chend diesen Anweisungen. Berücksich-
tigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Ge-
brauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit
wird sichergestellt, dass die Sicherheit
des Elektrowerkzeuges erhalten bleibt.
Gerätespezifische
Sicherheitshinweise
fHalten Sie die Hände vom Sägebereich fern.
Greifen Sie nicht unter das Werkstück. Bei
Kontakt mit dem Sägeblatt besteht Verlet-
zungsgefahr.
fFühren Sie das Elektrowerkzeug nur einge-
schaltet gegen das Werkstück. Es besteht
sonst die Gefahr eines Rückschlages, wenn
sich das Einsatzwerkzeug im Werkstück ver-
hakt.
fAchten Sie darauf, dass die Fußplatte 2
beim Sägen immer am Werkstück anliegt.
Das Sägeblatt kann sich verhaken und zum
Verlust der Kontrolle über das Elektrowerk-
zeug führen.
fSchalten Sie nach Beendigung des Arbeits-
vorgangs das Elektrowerkzeug aus und zie-
hen Sie das Sägeblatt erst dann aus dem
Schnitt, wenn dieses zum Stillstand gekom-
men ist. So vermeiden Sie einen Rückschlag
und können das Elektrowerkzeug sicher able-
gen.
fVerwenden Sie nur unbeschädigte, ein-
wandfreie Sägeblätter. Verbogene oder un-
scharfe Sägeblätter können brechen oder ei-
nen Rückschlag verursachen.
fBremsen Sie das Sägeblatt nach dem Aus-
schalten nicht durch seitliches Gegendrü-
cken ab. Das Sägeblatt kann beschädigt wer-
den, brechen oder einen Rückschlag
verursachen.
fSpannen Sie das Material gut fest. Stützen
Sie das Werkstück nicht mit der Hand oder
dem Fuß ab. Berühren Sie keine Gegenstän-
de oder den Erdboden mit der laufenden
Säge. Es besteht Rückschlaggefahr.
fVerwenden Sie geeignete Suchgeräte, um
verborgene Versorgungsleitungen aufzu-
spüren, oder ziehen Sie die örtliche Versor-
gungsgesellschaft hinzu. Kontakt mit Elek-
troleitungen kann zu Feuer und elektrischem
Schlag führen. Beschädigung einer Gaslei-
tung kann zur Explosion führen. Eindringen in
eine Wasserleitung verursacht Sachbeschä-
digung oder kann einen elektrischen Schlag
verursachen.
fFassen Sie das Elektrowerkzeug nur an den
isolierten Griffflächen an, wenn Sie Arbei-
ten ausführen, bei denen das Einsatzwerk-
zeug verborgene Stromleitungen oder das
eigene Netzkabel treffen kann. Kontakt mit
einer spannungsführenden Leitung setzt
auch Metallteile des Elektrowerkzeuges un-
ter Spannung und führt zu einem elektri-
schen Schlag.
fHalten Sie das Elektrowerkzeug beim Arbei-
ten fest mit beiden Händen und sorgen Sie
für einen sicheren Stand. Das Elektrowerk-
zeug wird mit zwei Händen sicherer geführt.
fSichern Sie das Werkstück. Ein mit Spann-
vorrichtungen oder Schraubstock festgehal-
tenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.
fHalten Sie Ihren Arbeitsplatz sauber. Mate-
rialmischungen sind besonders gefährlich.
Leichtmetallstaub kann brennen oder explo-
dieren.
fWarten Sie, bis das Elektrowerkzeug zum
Stillstand gekommen ist, bevor Sie es able-
gen. Das Einsatzwerkzeug kann sich verha-
ken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
OBJ_BUCH-69-002.book Page 8 Thursday, December 13, 2007 3:25 PM

Deutsch | 9
Bosch Power Tools 1 609 929 K93 | (13.12.07)
fBenutzen Sie das Elektrowerkzeug nicht
mit beschädigtem Kabel. Berühren Sie das
beschädigte Kabel nicht und ziehen Sie den
Netzstecker, wenn das Kabel während des
Arbeitens beschädigt wird. Beschädigte Ka-
bel erhöhen das Risiko eines elektrischen
Schlages.
Funktionsbeschreibung
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können
elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Dar-
stellung des Elektrowerkzeugs auf, und lassen
Sie diese Seite aufgeklappt, während Sie die
Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, mit festem
Anschlag Holz, Kunststoff, Metall und Baustoffe
zu sägen. Es ist geeignet für gerade und kurvige
Schnitte. Bei Verwendung entsprechend geeig-
neter Bi-Metall-Sägeblätter ist flächenbündiges
Abtrennen möglich. Die Sägeblattempfehlungen
sind zu beachten.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Kompo-
nenten bezieht sich auf die Darstellung des Elek-
trowerkzeuges auf der Grafikseite.
1Sägeblatt*
2Verstellbare Fußplatte
3Sägeblatt-Aufnahme
4Arretierhülse für Sägeblatt
5Hubstange
6Aufhängehaken
7Ein-/Ausschalter
8Softgriff
9Entriegelungstaste für Fußplatte
*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang.
Technische Daten
Geräusch-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Geräuschpegel des Gerätes be-
trägt typischerweise: Schalldruckpegel
89 dB(A); Schallleistungspegel 100 dB(A). Unsi-
cherheit K=1,5 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Sägen von Holz: Schwingungsemissionswert
ah=19 m/s2, Unsicherheit K=5,5 m/s2.
Der in diesen Anweisungen angegebene Schwin-
gungspegel ist entsprechend einem in EN 60745
genormten Messverfahren gemessen worden
und kann für den Vergleich von Elektrowerkzeu-
gen miteinander verwendet werden. Er eignet
sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Säbelsäge GSA 1200 E
Professional
Sachnummer 3 601 F4E 0..
Nennaufnahmeleistung W 1200
Leerlaufhubzahl n0min-1 0–2800
Werkzeugaufnahme SDS
Hubzahlsteuerung z
Hub mm 19
max. Schnitttiefe
–inHolz
– in Stahl, unlegiert
–Rohrdurchmesser
mm
mm
mm
250
20
130
Gewicht entsprechend
EPTA-Procedure
01/2003 kg 3,7
Schutzklasse /II
Angaben gelten für Nennspannungen [U] 230/240 V.
Bei niedrigeren Spannungen und in länderspezifischen
Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typen-
schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun-
gen einzelner Elektrowerkzeuge können variieren.
OBJ_BUCH-69-002.book Page 9 Thursday, December 13, 2007 3:25 PM

10 | Deutsch
1 609 929 K93 | (13.12.07) Bosch Power Tools
Der angegebene Schwingungspegel repräsen-
tiert die hauptsächlichen Anwendungen des
Elektrowerkzeugs. Wenn allerdings das Elektro-
werkzeug für andere Anwendungen, mit abwei-
chenden Einsatzwerkzeugen oder ungenügen-
der Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Ar-
beitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs-
belastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist
oder zwar läuft, aber nicht tatsächlich im Ein-
satz ist. Dies kann die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich re-
duzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der Ar-
beitsabläufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit den folgenden Normen oder norma-
tiven Dokumenten übereinstimmt: EN 60745 ge-
mäß den Bestimmungen der Richtlinien
2004/108/EG, 98/37/EG (bis 28.12.2009),
2006/42/EG (ab 29.12.2009).
Technische Unterlagen bei:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
21.11.2007, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Montage
Sägeblatt einsetzen/wechseln
fZiehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steckdo-
se.
fTragen Sie bei der Montage des Sägeblattes
Schutzhandschuhe. Bei Berührung des Säge-
blattes besteht Verletzungsgefahr.
fAchten Sie beim Sägeblattwechsel darauf,
dass die Sägeblattaufnahme frei von Mate-
rialresten, z. B. Holz- oder Metallspänen,
ist.
Sägeblatt auswählen

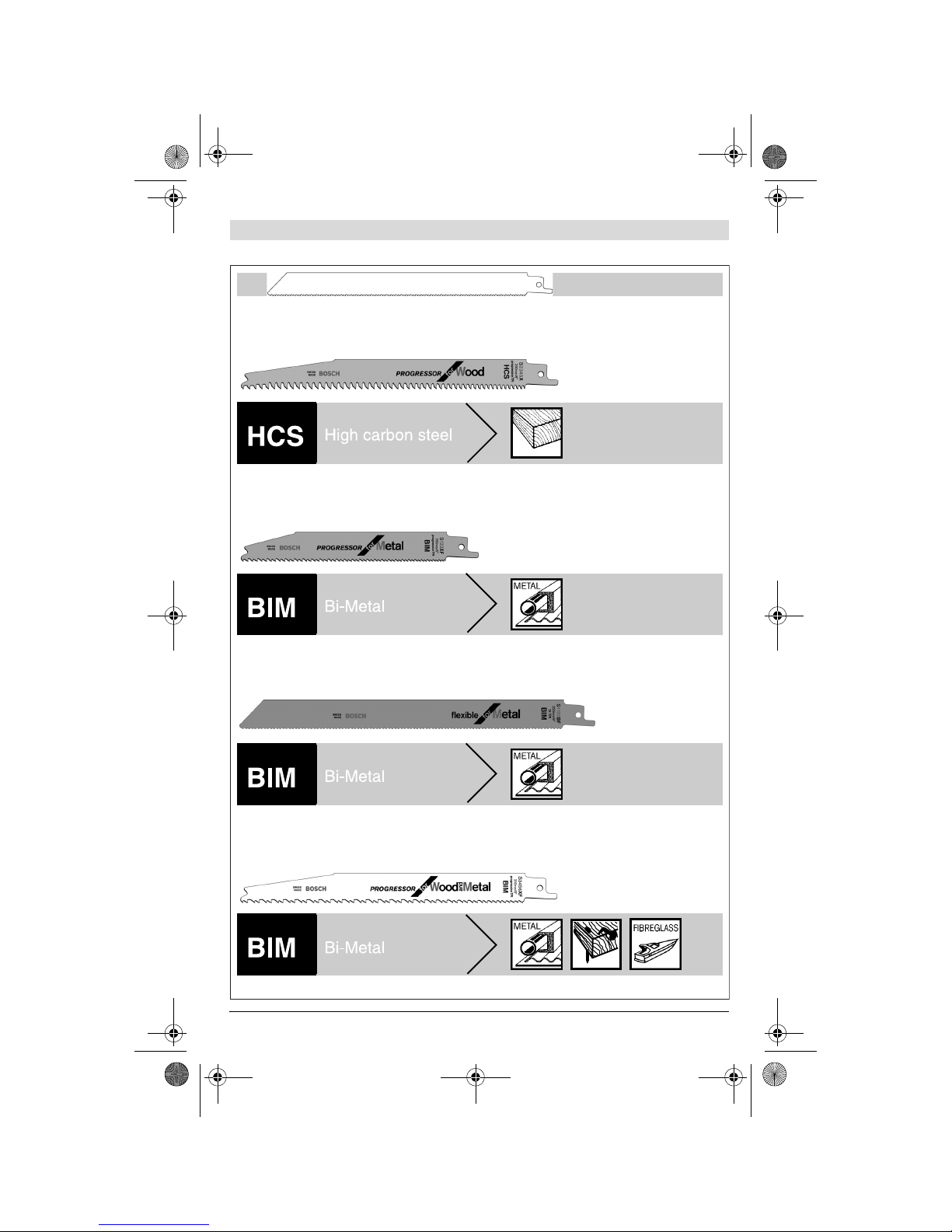

Eine Übersicht empfohlener Sägeblätter finden
Sie am Beginn dieser Anleitung. Setzen Sie nur
Sägeblätter mit Einnockenschaft ein. Das Säge-
blatt sollte nicht länger sein als für den vorgese-
henen Schnitt notwendig.
Verwenden Sie für das Sägen enger Kurven ein
schmales Sägeblatt.

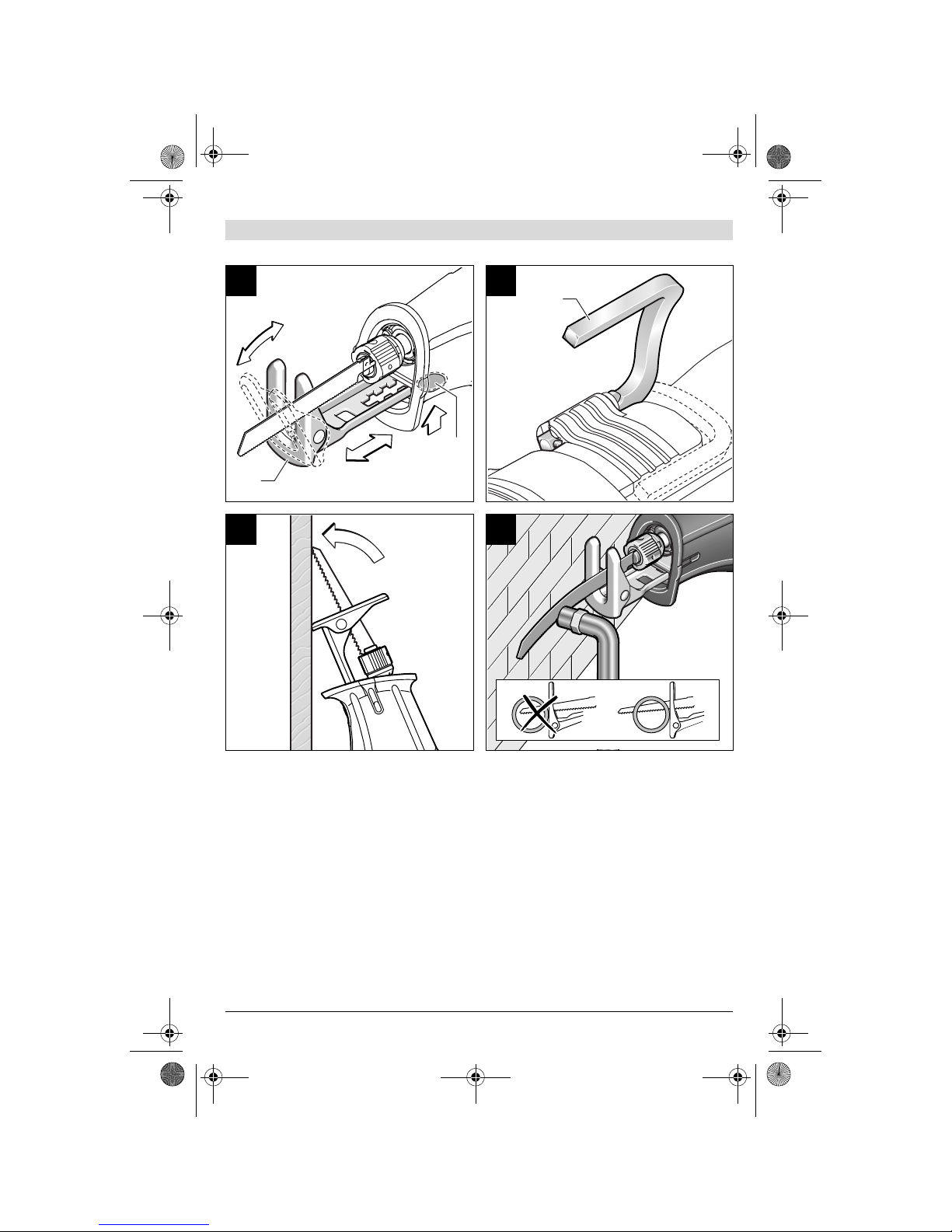

Sägeblatt einsetzen (siehe Bild A)
Drücken Sie das Sägeblatt 1kräftig in die Säge-
blatt-Aufnahme 3ein, bis es hörbar einrastet.
Die Arretierhülse 4 dreht sich dadurch um ca.
90° und verriegelt das Sägeblatt.
Wenn das Sägeblatt 1nicht verriegelt wird, dre-
hen Sie die Arretierhülse 4 um ca. 90° in Pfeil-
richtung bis sie in der offenen Position arretiert
und ein Klickgeräusch hörbar ist. Drücken Sie
dann das Sägeblatt 1nochmals in die Sägeblatt-
Aufnahme 3ein.
fPrüfen Sie das Sägeblatt auf festen Sitz. Ein
lockeres Sägeblatt kann herausfallen und Sie
verletzen.
Für bestimmte Arbeiten kann das Sägeblatt 1
auch um 180° gewendet (Zähne zeigen nach
oben) und wieder eingesetzt werden.
Sägeblatt auswerfen (siehe Bild B)
fHalten Sie das Elektrowerkzeug beim Aus-
werfen des Sägeblattes so, dass keine Per-
sonen oder Tiere durch das ausgeworfene
Sägeblatt verletzt werden.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-69-002.book Page 10 Thursday, December 13, 2007 3:25 PM

Deutsch | 11
Bosch Power Tools 1 609 929 K93 | (13.12.07)
Drehen Sie die Arretierhülse 4um ca. 90° in
Pfeilrichtung. Das Sägeblatt 1wird ausgewor-
fen.
Staub-/Späneabsaugung
fStäube von Materialien wie bleihaltigem An-
strich, einigen Holzarten, Mineralien und Me-
tall können gesundheitsschädlich sein. Be-
rühren oder Einatmen der Stäube können
allergische Reaktionen und/oder Atem-
wegserkrankungen des Benutzers oder in der
Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchen-
staub gelten als krebserzeugend, besonders
in Verbindung mit Zusatzstoffen zur Holzbe-
handlung (Chromat, Holzschutzmittel). As-
besthaltiges Material darf nur von Fachleuten
bearbeitet werden.
– Benutzen Sie möglichst eine Staubabsau-
gung.
– Sorgen Sie für gute Belüftung des Arbeits-
platzes.
– Es wird empfohlen, eine Atemschutzmas-
ke mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschrif-
ten für die zu bearbeitenden Materialien.
Betrieb
Betriebsarten
fZiehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steckdo-
se.
Schwenk- und herausziehbare Fußplatte (sie-
he Bild C)
Die Fußplatte 2passt sich durch ihre Beweglich-
keit der jeweils erforderlichen Winkellage der
Oberfläche an.
Die Fußplatte 2kann je nach verwendetem Sä-
geblatt und Anwendungsfall in 3 Stufen in
Längsrichtung verschoben werden. Drücken Sie
die Entriegelungstaste 9und schieben Sie die
Fußplatte 2in die gewünschte Position. Lassen
Sie Entriegelungstaste 9los und überprüfen Sie,
ob die Fußplatte 2fest eingerastet ist. Schieben
Sie die Fußplatte 2ggf. soweit, bis sie fest ein-
gerastet ist.
fDrücken Sie die Entriegelungstaste 9 nicht
während des Betriebs. Sie können die Kon-
trolle über das Elektrowerkzeug verlieren
und sich verletzen.
Aufhängehaken (siehe Bild D)
Mit dem Aufhängehaken 6können Sie das Elek-
trowerkzeug z. B. an einer Leiter einhängen.
Klappen Sie dazu den Aufhängehaken 6in die
gewünschte Position.
fAchten Sie bei eingehängtem Elektrowerk-
zeug darauf, dass das Sägeblatt vor unbeab-
sichtiger Berührung geschützt ist. Es be-
steht Verletzungsgefahr.
Klappen Sie den Aufhängehaken 6wieder ein,
wenn Sie mit dem Elektrowerkzeug arbeiten
wollen.
Inbetriebnahme
fBeachten Sie die Netzspannung! Die Span-
nung der Stromquelle muss mit den Anga-
ben auf dem Typenschild des Elektrowerk-
zeuges übereinstimmen. Mit 230 V
gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektro-
werkzeuges den Ein-/Ausschalter 7und halten
Sie ihn gedrückt.
Um das Elektrowerkzeug auszuschalten lassen
Sie den Ein-/Ausschalter 7los.
Hubzahl steuern
Sie können die Hubzahl des eingeschalteten
Elektrowerkzeugs stufenlos regulieren, je nach-
dem, wie weit Sie den Ein-/Ausschalter 7eindrü-
cken.
OBJ_BUCH-69-002.book Page 11 Thursday, December 13, 2007 3:25 PM

12 | Deutsch
1 609 929 K93 | (13.12.07) Bosch Power Tools
Die erforderliche Hubzahl ist vom Werkstoff und
den Arbeitsbedingungen abhängig und kann
durch praktischen Versuch ermittelt werden.
Eine Verringerung der Hubzahl wird beim Auf-
setzen des Sägeblattes auf das Werkstück sowie
beim Sägen von Kunststoff und Aluminium emp-
fohlen.
Arbeitshinweise
Tipps
fBeachten Sie beim Sägen von Leichtbau-
stoffen die gesetzlichen Bestimmungen und
Empfehlungen der Materialhersteller.
Prüfen Sie vor dem Sägen in Holz, Spanplatten,
Baustoffe etc. diese auf Fremdkörper wie Nägel,
Schrauben o.Ä. und entfernen Sie diese gegebe-
nenfalls.
Schalten Sie das Elektrowerkzeug ein und füh-
ren Sie es an das zu bearbeitende Werkstück he-
ran. Setzen Sie die Fußplatte 2auf die Werk-
stückoberfläche auf und sägen Sie mit
gleichmäßigem Auflagendruck bzw. Vorschub
das Material durch. Nach Beendigung des Ar-
beitsvorganges schalten Sie das Elektrowerk-
zeug aus.
Falls das Sägeblatt verklemmt, schalten Sie das
Elektrowerkzeug sofort aus. Spreizen Sie den
Sägespalt mit einem geeigneten Werkzeug et-
was und ziehen Sie das Elektrowerkzeug heraus.
Tauchsägen (siehe Bild E)
fEs dürfen nur weiche Werkstoffe wie Holz,
Gipskarton o.Ä. im Tauchsägeverfahren be-
arbeitet werden! Bearbeiten Sie keine Me-
tallwerkstoffe im Tauchsägeverfahren!
Verwenden Sie zum Tauchsägen nur kurze Säge-
blätter.
Setzen Sie das Elektrowerkzeug mit der Kante
der Fußplatte 2auf das Werkstück auf und
schalten Sie es ein. Wählen Sie bei Elektrowerk-
zeugen mit Hubzahlsteuerung die maximale
Hubzahl. Drücken Sie das Elektrowerkzeug fest
gegen das Werkstück und lassen Sie das Säge-
blatt langsam in das Werkstück eintauchen.
Sobald die Fußplatte 2ganzflächig auf dem
Werkstück aufliegt, sägen Sie entlang der ge-
wünschten Schnittlinie weiter.
Für bestimmte Arbeiten kann das Sägeblatt 1
auch um 180° gedreht eingesetzt und die Säbel-
säge entsprechend gewendet geführt werden.
Bündig sägen (siehe Bild F)
Mit elastischen Bi-Metall-Sägeblättern können
z. B. hervorstehende Bauelemente wie Wasser-
rohre, etc. unmittelbar an der Wand abgesägt
werden.
fAchten Sie darauf, dass das Sägeblatt stets
länger ist als der Durchmesser des zu bear-
beitenden Werkstücks. Es besteht Rück-
schlaggefahr.
Legen Sie das Sägeblatt direkt an der Wand an
und biegen Sie es etwas durch seitlichen Druck
auf das Elektrowerkzeug, bis die Fußplatte an
der Wand anliegt. Schalten Sie das Elektrowerk-
zeug ein und sägen Sie mit konstantem seitli-
chen Druck das Werkstück durch.
Kühl-/Schmiermittel
Beim Sägen von Metall sollten Sie wegen der Er-
wärmung des Materials entlang der Schnittlinie
Kühl- bzw. Schmiermittel auftragen.
Wartung und Service
Wartung und Reinigung
fZiehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steckdo-
se.
fHalten Sie das Elektrowerkzeug und die
Lüftungsschlitze sauber, um gut und sicher
zu arbeiten.
Reinigen Sie die Sägeblattaufnahme regelmäßig
mit einem weichen Pinsel oder durch Ausblasen
mit Druckluft. Entnehmen Sie dazu das Säge-
blatt aus dem Elektrowerkzeug.
Eine starke Verschmutzung des Elektrowerk-
zeugs kann zu Funktionsstörungen führen. Sä-
gen Sie deshalb stark stauberzeugende Materia-
lien nicht von unten oder über Kopf.
OBJ_BUCH-69-002.book Page 12 Thursday, December 13, 2007 3:25 PM

Deutsch | 13
Bosch Power Tools 1 609 929 K93 | (13.12.07)
Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfal-
len, ist die Reparatur von einer autorisierten
Kundendienststelle für Bosch-Elektrowerkzeuge
ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteil-
bestellungen bitte unbedingt die 10-stellige
Sachnummer laut Typenschild des Elektrowerk-
zeuges an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu
Reparatur und Wartung Ihres Produkts sowie zu
Ersatzteilen. Explosionszeichnungen und Infor-
mationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen ger-
ne bei Fragen zu Kauf, Anwendung und Einstel-
lung von Produkten und Zubehören.
www.powertool-portal.de, das Internetportal
für Heimwerker und Gartenfreunde.
www.dha.de, das komplette Service-Angebot
der Deutschen Heimwerker Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
bosch.com
Tel. Kundenberatung: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: [phone]
Fax: [phone]
Tel. Kundenberater: [phone]
E-Mail: [email protected]
Schweiz
Tel.: [phone]
Fax: [phone]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwer-
tung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß der Europäischen Richtli-
nie 2002/96/EG über Elektro- und
Elektronik-Altgeräte und ihrer Um-
setzung in nationales Recht müs-
sen nicht mehr gebrauchsfähige Elektrowerk-
zeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.
Änderungen vorbehalten.
OBJ_BUCH-69-002.book Page 13 Thursday, December 13, 2007 3:25 PM

14 | English
1 609 929 K93 | (13.12.07) Bosch Power Tools
en
General Power Tool Safety
Warnings
Read all safety warnings and all
instructions. Failure to follow
the warnings and instructions may result in elec-
tric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to
your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Clut-
tered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders away
while operating a power tool. Distrac-
tions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified
plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radia-
tors, ranges and refrigerators. There is
an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool
will increase the risk of electric shock.
d) Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges and moving parts.
Damaged or entangled cords increase the
risk of electric shock.
e) When operating a power tool outdoors,
use an extension cord suitable for out-
door use. Use of a cord suitable for out-
door use reduces the risk of electric
shock.
f) If operating a power tool in a damp loca-
tion is unavoidable, use a residual cur-
rent device (RCD) protected supply. Use
of an RCD reduces the risk of electric
shock.
3) Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool
while you are tired or under the influ-
ence of drugs, alcohol or medication. A
moment of inattention while operating
power tools may result in serious person-
al injury.
b) Use personal protective equipment. Al-
ways wear eye protection. Protective
equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protec-
tion used for appropriate conditions will
reduce personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or bat-
tery pack, picking up or carrying the
tool. Carrying power tools with your fin-
ger on the switch or energising power
tools that have the switch on invites acci-
dents.
d) Remove any adjusting key or wrench be-
fore turning the power tool on. A wrench
or a key left attached to a rotating part of
the power tool may result in personal inju-
ry.
e) Do not overreach. Keep proper footing
and balance at all times. This enables
better control of the power tool in unex-
pected situations.
f) Dress properly. Do not wear loose cloth-
ing or jewellery. Keep your hair, clothing
and gloves away from moving parts.
Loose clothes, jewellery or long hair can
be caught in moving parts.
WARNING
OBJ_BUCH-69-002.book Page 14 Thursday, December 13, 2007 3:25 PM

English | 15
Bosch Power Tools 1 609 929 K93 | (13.12.07)
g) If devices are provided for the connec-
tion of dust extraction and collection fa-
cilities, ensure these are connected and
properly used. Use of dust collection can
reduce dust-related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the cor-
rect power tool for your application. The
correct power tool will do the job better
and safer at the rate for which it was de-
signed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power
tool that cannot be controlled with the
switch is dangerous and must be re-
paired.
c) Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any adjust-
ments, changing accessories, or storing
power tools. Such preventive safety
measures reduce the risk of starting the
power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfa-
miliar with the power tool or these in-
structions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for mis-
alignment or binding of moving parts,
breakage of parts and any other condi-
tion that may affect the power tool’s op-
eration. If damaged, have the power tool
repaired before use. Many accidents are
caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Prop-
erly maintained cutting tools with sharp
cutting edges are less likely to bind and
are easier to control.
g) Use the power tool, accessories and tool
bits etc. in accordance with these in-
structions, taking into account the work-
ing conditions and the work to be per-
formed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
5) Service
a) Have your power tool serviced by a qual-
ified repair person using only identical
replacement parts. This will ensure that
the safety of the power tool is maintained.
Machine-specific
Safety Warnings
fKeep hands away from the sawing range.
Do not reach under the workpiece. Contact
with the saw blade can lead to injuries.
fApply the machine to the workpiece only
when switched on. Otherwise there is dan-
ger of kickback when the cutting tool jams in
the workpiece.
fWhen sawing, the adjustable footplate 2
must always faces against the workpiece.
The saw blade can become wedged and lead
to loss of control over the machine.
fWhen the cut is completed, switch off the
machine and then pull the saw blade out of
the cut only after it has come to a standstill.
In this manner you can avoid kickback and
can place down the machine securely.
fUse only sharp, flawless saw blades. Bent or
unsharp saw blades can break or cause kick-
back.
fDo not brake the saw blade to a stop by ap-
plying side pressure after switching off. The
saw blade can be damaged, break or cause
kickback.
fClamp material well. Do not support the
workpiece with your hand or foot. Do not
touch objects or the floor with the the saw
running. Danger of kickback.
fUse suitable detectors to determine if utili-
ty lines are hidden in the work area or call
the local utility company for assistance.
Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can
lead to explosion. Penetrating a water line
causes property damage or may cause an
electric shock.
OBJ_BUCH-69-002.book Page 15 Thursday, December 13, 2007 3:25 PM

16 | English
1 609 929 K93 | (13.12.07) Bosch Power Tools
fHold the power tool only by the insulated
gripping surfaces when performing an oper-
ation where the cutting tool may contact
hidden wiring or its own cord. Contact with
a “live” wire will also make exposed metal
parts of the power tool “live” and shock the
operator.
fWhen working with the machine, always
hold it firmly with both hands and provide
for a secure stance. The power tool is guided
more secure with both hands.
fSecure the workpiece. A workpiece clamped
with clamping devices or in a vice is held
more secure than by hand.
fKeep your workplace clean. Blends of mate-
rials are particularly dangerous. Dust from
light alloys can burn or explode.
fAlways wait until the machine has come to
a complete stop before placing it down. The
tool insert can jam and lead to loss of control
over the power tool.
fNever use the machine with a damaged ca-
ble. Do not touch the damaged cable and
pull the mains plug when the cable is dam-
aged while working. Damaged cables in-
crease the risk of an electric shock.
Functional Description
Read all safety warnings and all in-
structions. Failure to follow the
warnings and instructions may re-
sult in electric shock, fire and/or se-
rious injury.
While reading the operating instructions, unfold
the graphics page for the machine and leave it
open.
Intended Use
The machine is intended for sawing wood, plas-
tic, metal and building materials while resting
firmly on the workpiece. It is suitable for
straight and curved cuts. When using the appro-
priate bimetal saw blades, it is possible to cut
flush to the workpiece surface. The saw blade
recommendations must be observed.
Product Features
The numbering of the product features refers to
the illustration of the machine on the graphics
page.
1Saw blade*
2Adjustable footplate
3Saw blade holder
4Locking sleeve for saw blade
5Stroke rod
6Utility hook
7On/Off switch
8Soft grip
9Footplate release button
*The accessories illustrated or described are not in-
cluded as standard delivery.
Technical Data
Sabre saw GSA 1200 E
Professional
Article number 3 601 F4E 0..
Rated power input W 1200
Stroke rate at no load n0spm 0 –2800
Tool holder SDS
Stroke rate control z
Stroke mm 19
Cutting capacity, max.
–inwood
– in non-alloy steel
– Pipe diameter
mm
mm
mm
250
20
130
Weight according to
EPTA-Procedure
01/2003 kg 3.7
Protection class /II
The values given are valid for nominal voltages [U] of
230/240 V. For lower voltage and models for specific
countries, these values can vary.
Please observe the article number on the type plate of
your machine. The trade names of the individual ma-
chines may vary.
OBJ_BUCH-69-002.book Page 16 Thursday, December 13, 2007 3:25 PM

English | 17
Bosch Power Tools 1 609 929 K93 | (13.12.07)
Noise/Vibration Information
Measured values determined according to
EN 60745.
Typically the A-weighted noise levels of the
product are: Sound pressure level 89 dB(A);
Sound power level 100 dB(A). Uncertainty
K=1.5dB.
Wear hearing protection!
Vibration total values (triax vector sum) deter-
mined according to EN 60745:
Cutting wood: Vibration emission value
ah=19 m/s2, Uncertainty K=5.5 m/s2.
The vibration emission level given in this infor-
mation sheet has been measured in accordance
with a standardised test given in EN 60745 and
may be used to compare one tool with another.
It may be used for a preliminary assessment of
exposure.
The declared vibration emission level repre-
sents the main applications of the tool. However
if the tool is used for different applications, with
different accessories or poorly maintained, the
vibration emission may differ. This may signifi-
cantly increase the exposure level over the total
working period.
An estimation of the level of exposure to vibra-
tion should also take into account the times
when the tool is switched off or when it is run-
ning but not actually doing the job. This may sig-
nificantly reduce the exposure level over the to-
tal working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories, keep
the hands warm, organisation of work patterns.
Declaration of Conformity
We declare under our sole responsibility that
the product described under “Technical Data” is
in conformity with the following standards or
standardization documents: EN 60745 accord-
ing to the provisions of the directives
2004/108/EC, 98/37/EC (until Dec. 28, 2009),
2006/42/EC (from Dec. 29, 2009 on).
Technical file at:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
21.11.2007, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Assembly
Replacing/Inserting the Saw Blade
fBefore any work on the machine itself, pull
the mains plug.
fWhen mounting the saw blade, wear protec-
tive gloves. Danger of injury when touching
the saw blade.
fWhen changing the saw blade, take care
that the saw blade holder is free of material
residue, e. g. wood or metal shavings.
Selecting a Saw Blade
An overview of recommended saw blades can
be found at the beginning of these operating in-
structions. Use only saw blades with single-nose
shank. The saw blade should not be longer than
required for the intended cut.
Use a thin saw blade for narrow curve cuts.
Inserting the Saw Blade (see figure A)
Press the saw blade 1firmly into the saw blade
holder 3until it can clearly be heard to engage.
This causes the locking sleeve 4to turn by ap-
prox. 90° and locks the saw blade.
If the saw blade 1is not locked, turn the locking
sleeve 4approx. 90° in the direction of the ar-
row until it locks in the open position and a
“click” can be heard. Then press the saw blade
1into the saw blade holder 3again.
fCheck the tight seating of the saw blade. A
loose saw blade can fall out and lead to inju-
ries.
For certain work, the saw blade 1can also be
turned through 180° (with the teeth pointed up-
wards) and re-inserted again.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-69-002.book Page 17 Thursday, December 13, 2007 3:25 PM

18 | English
1 609 929 K93 | (13.12.07) Bosch Power Tools
Ejecting the Saw Blade (see figure B)
fWhen ejecting the saw blade, hold the ma-
chine in such a manner that no persons or
animals can be injured by the ejected saw
blade.
Turn the locking sleeve 4approx. 90° in the di-
rection of the arrow. The saw blade 1is ejected.
Dust/Chip Extraction
fDusts from materials such as lead-containing
coatings, some wood types, minerals and
metal can be harmful to one’s health. Touch-
ing or breathing-in the dusts can cause aller-
gic reactions and/or lead to respiratory infec-
tions of the user or bystanders.
Certain dusts, such as oak or beech dust, are
considered as carcinogenic, especially in
connection with wood-treatment additives
(chromate, wood preservative). Materials
containing asbestos may only be worked by
specialists.
– Use dust extraction whenever possible.
– Provide for good ventilation of the work-
ing place.
– It is recommended to wear a P2 filter-
class respirator.
Observe the relevant regulations in your
country for the materials to be worked.
Operation
Operating Modes
fBefore any work on the machine itself, pull
the mains plug.
Pivoting and Retractable Footplate
(see figure C)
Due to its movability, the adjustable footplate 2
adapts to the required angular position of the
surface.
Depending on the saw blade being used and the
application, the footplate 2can be moved in
lengthway direction in three steps. Press the re-
lease button for the footplate 9and slide the
footplate 2to the required position. Release the
footplate release button 9and check that the
footplate 2is firmly latched. Slide the footplate
2as required until it is firmly latched.
fDo not press the footplate release button 9
during operation. This may lead to loss of
control over the power tool and personal in-
jury.
Utility Hook (see figure D)
Your tool is equipped with a utility hook 6for
hanging it, e. g., to a ladder, etc. Simply fold out
the utility hook 6to the required position.
fWhen the tool is hanging by the utility hook,
ensure that the saw blade is protected
against unintended contact. Danger of inju-
ry.
Fold the utility hook 6back in again when you
are ready to continue working.
Starting Operation
fObserve correct mains voltage! The voltage
of the power source must agree with the
voltage specified on the nameplate of the
machine. Power tools marked with 230 V
can also be operated with 220 V.
Switching On and Off
To start the machine, press the On/Off switch 7
and keep it depressed.
To switch off the machine, release the On/Off
switch 7.
Controling the Stroke Rate
Increasing or reducing the pressure on the
On/Off switch 7enables stepless stroke-rate
control of the switched-on machine.
The required stroke rate is dependent on the
material and the working conditions and can be
determined by a practical trial.
Reducing the stroke rate is recommended when
the saw blade engages in the material as well as
when sawing plastic and aluminium.
OBJ_BUCH-69-002.book Page 18 Thursday, December 13, 2007 3:25 PM

English | 19
Bosch Power Tools 1 609 929 K93 | (13.12.07)
Working Advice
Tips
fWhen sawing light building materials, ob-
serve the statutory provisions and the rec-
ommendations of the material suppliers.
Check wood, press boards, building materials,
etc. for foreign objects such as nails, screws or
similar, and remove them, if required.
Switch the machine on and guide it toward the
workpiece. Position the footplate 2onto the sur-
face of the work and saw through the material
applying uniform contact pressure and feed. Af-
ter completing the working procedure, switch
the machine off.
If the saw blade should jam, switch the machine
off immediately. Widen the gap somewhat with
a suitable tool and pull out the machine.
Plunge Cutting (see figure E)
fThe plunge cutting procedure is only suita-
ble for treating soft materials such as wood,
plaster board or similar! Do not work metal
materials with the plunge cutting proce-
dure!
Use only short saw blades for plunge cutting.
Place the machine with the edge of the footplate
2onto the workpiece and switch on. For power
tools with stroke speed control, set the maxi-
mum stroke speed. Press the power tool firmly
against the workpiece and allow the saw blade
to slowly plunge into the workpiece.
As soon as the footplate 2fully lays on the sur-
face of the workpiece, continue sawing along-
side the desired cutting line.
For certain work, the saw blade 1can also be in-
serted turned through by 180° and the sabre
saw can be guided accordingly in a reversed
manner.
Flush Cuts (see figure F)
Using elastic bimetal saw blades, items still at-
tached to a wall (e. g. projecting building ele-
ments such as water pipes, etc.) can be sawn off
flush at the wall.
fPay attention that the saw blade always ex-
tends beyond the diameter of the material
being worked. There is danger of kickback.
Position the saw blade directly against the wall
and apply some lateral pressure via the tool until
the footplate faces against the wall. Switch the
power tool on and saw through the workpiece,
applying constant lateral pressure.
Coolant/Lubricant
When sawing metal, coolant/lubricant should be
applied alongside cutting line because of the
material heating up.
Maintenance and Service
Maintenance and Cleaning
fBefore any work on the machine itself, pull
the mains plug.
fFor safe and proper working, always keep
the machine and ventilation slots clean.
Clean the saw blade holder regularly using a soft
brush or by blowing out with compressed air.
Remove the saw blade from the power tool for
this.
Heavy contamination of the machine can lead to
malfunctions. Therefore, do not saw materials
that produce a lot of dust from below or over-
head.
If the machine should fail despite the care taken
in manufacturing and testing procedures, repair
should be carried out by an after-sales service
centre for Bosch power tools.
In all correspondence and spare parts order,
please always include the 10-digit article
number given on the type plate of the machine.
OBJ_BUCH-69-002.book Page 19 Thursday, December 13, 2007 3:25 PM

20 | English
1 609 929 K93 | (13.12.07) Bosch Power Tools
WARNING! Important instructions for con-
necting a new 3-pin plug to the 2-wire cable.
The wires in the cable are coloured according to
the following code:
Do not connect the blue or brown wire to the
earth terminal of the plug.
Important: If for any reason the moulded plug is
removed from the cable of this power tool, it
must be disposed of safely.
After-sales service and customer assist-
ance
Our after-sales service responds to your ques-
tions concerning maintenance and repair of your
product as well as spare parts. Exploded views
and information on spare parts can also be
found under:
www.bosch-pt.com
Our customer consultants answer your ques-
tions concerning best buy, application and ad-
justment of products and accessories.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: SPT-Techni[email protected]m
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: + 61 (01300) 307 045
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au
Disposal
The machine, accessories and packaging should
be sorted for environmental-friendly recycling.
Only for EC countries:
Do not dispose of power tools in-
to household waste!
According the European Guideline
2002/96/EC for Waste Electrical
and Electronic Equipment and its
implementation into national
right, power tools that are no longer usable
must be collected separately and disposed of in
an environmentally correct manner.
Subject to change without notice.
OBJ_BUCH-69-002.book Page 20 Thursday, December 13, 2007 3:25 PM
