Bosch DKE 745 G User manual

es Instrucciones de uso
y de montaje
en Operating and
installation instructions
fr Mode d’emploi et
notice de montage
pt Instruções de serviçio
e de montagem
de Gebrauchs- und
Montageanleitung
nl Gebruiksaanwijzing en
montagevoorschrift
DKE 745 / 945 / 947 / 245 G
Internet: http://www.bosch-hausgeraete.de
Bosch Info-Team: de Tel. [phone] (E0,14/Min. DTAG)

2
es página 03–14
en page 16 – 26
fr page 27 – 37
pt página 38 – 48
de Seite 49 – 59
nl pagina 60 – 70
Abb. 1
ELEKTRO
ELECTR.
ELETT.
EL.
Abb. 1
GAS
GAZ
KAASU
GASS

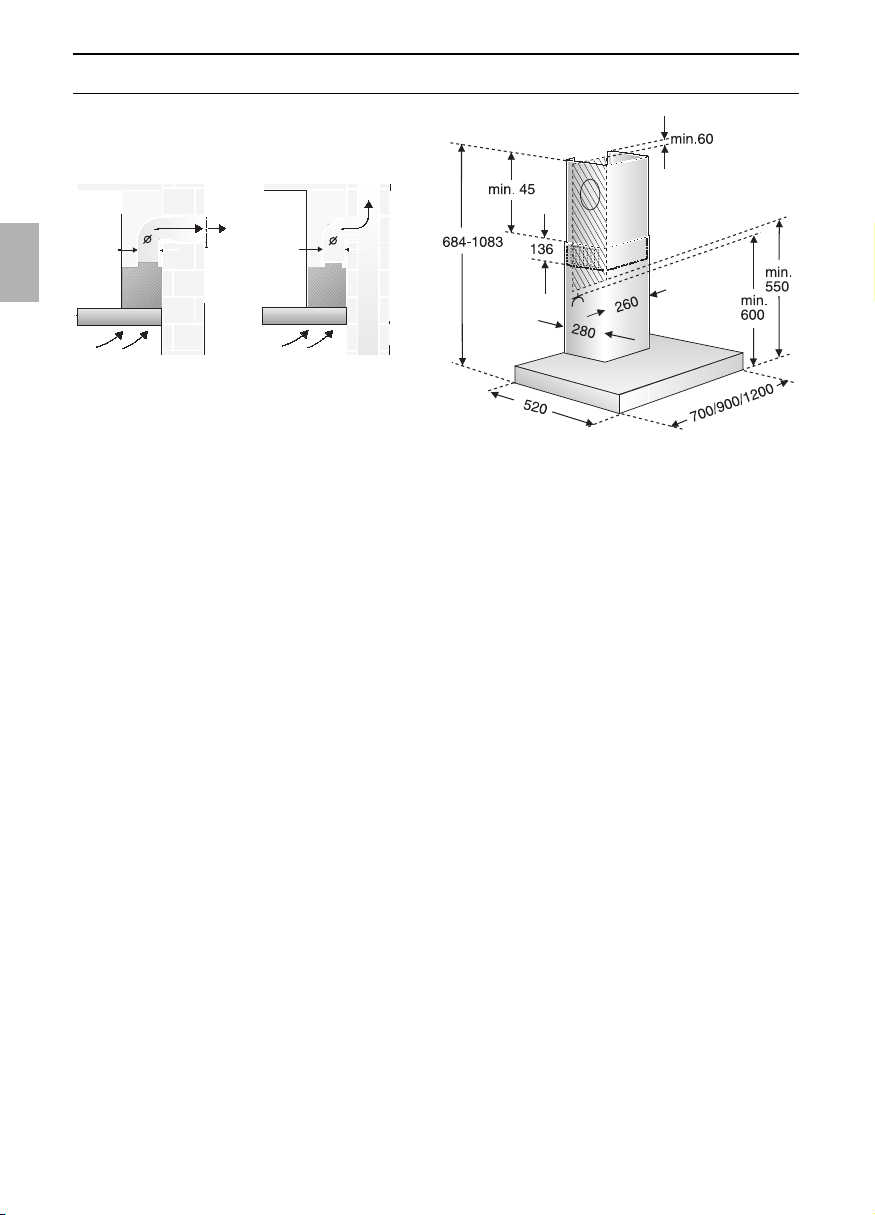

min. 650 min. 550

Descripción del aparato
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
❑El ventilador que incorpora la campana
extractora aspira los vahos de la cocina
y los evacúa hacia el exterior,
haciéndolos pasar previamente a través
del filtro antigrasa.
❑El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
cocina.
❑La cocina queda así prácticamente libre
de grasa y olores.
DSi se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).
Instrucciones de uso Modalidades de funcionamiento
Para ello, es necesario que existan
aperturas no bloqueables por las que el aire
de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la ali-
mentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
intoxicación.
La sola presencia de una caja mural para ali-
mentación o evacuación del aire, sin embar-
go, no constituye una garantía para la obser-
vación de los límites de tolerancia válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de recir-
culación del aire), dotadas de filtro de carbón
activo, pueden funcionar sin ningún tipo de
restricción.
Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑Para trabajar con esta modalidad hay que
montar un filtro de carbón activo en la
campana extractora (véase el capítulo
«Filtros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
❑El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los hace pasar a través de los filtros anti-
grasa y de carbón activo,
devolviéndolos a continuación, una vez
purificados, a la cocina.
❑El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
cocina.
❑El filtro de carbón activo absorbe el olor.
En caso de no montar la campana un fil-
tro de carbón activo, no se pueden absorber
los olores producidos durante la preparación
de los alimentos.

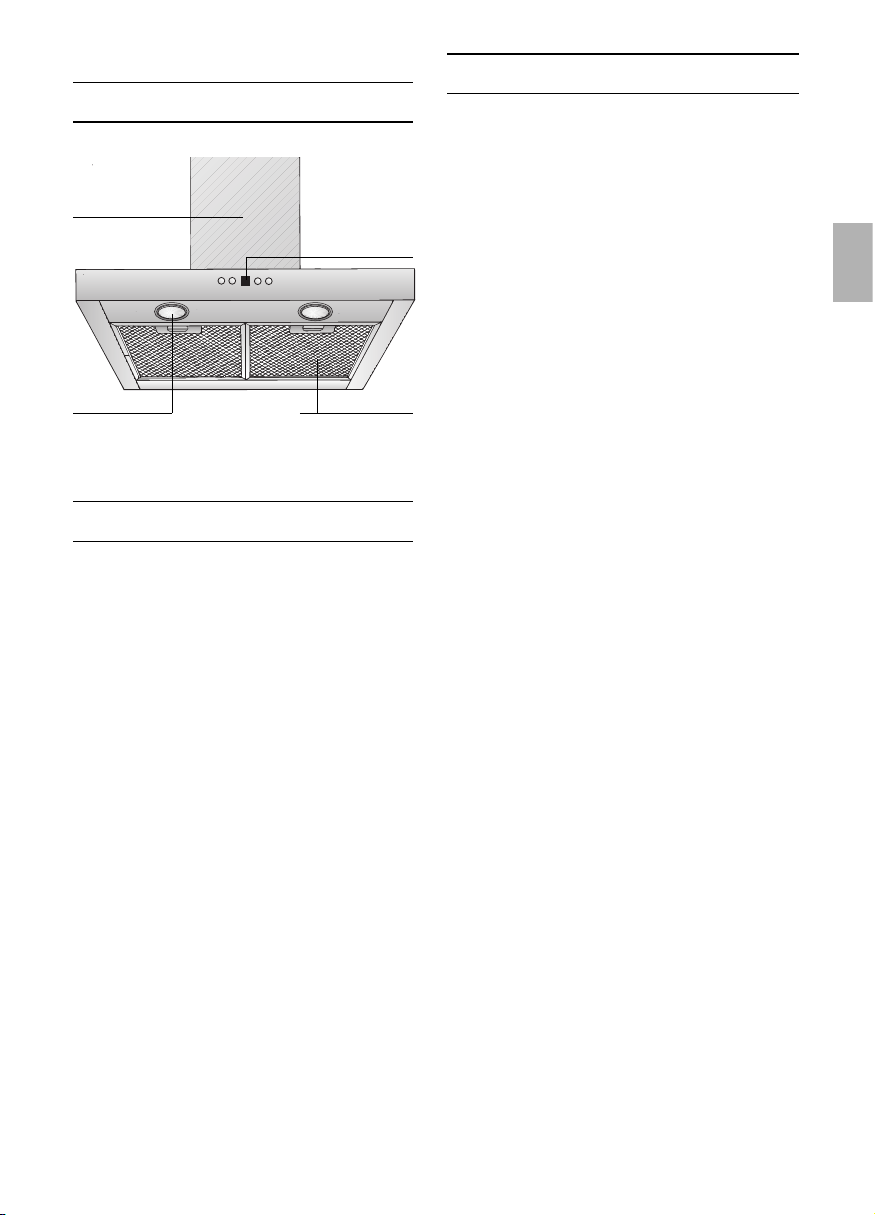

Iluminación
Interruptor
Iluminación/
Ventilador
Rejilla del filtro
Revestimien-
to en forma
de chimenea
3

Antes de la primera utilización
Antes de la puesta en marcha inicial
del aparato:
❑Las presentes instrucciones de servicio
son válidas para diferentes modelos de
aparato; por ello puede ser posible que
se describan detalles y características de
equipamiento que no concuerden
íntegramente con las de su aparato
concreto.
❑Esta campana extractora cumple las
normas y disposiciones específicas en
materia de seguridad.
Las reparaciones que fuera necesario
efectuar en el aparato sólo podrán ser
ejecutadas por técnicos especializados
del ramo.
Las reparaciones ejecutadas de modo
erróneo o incorrecto pueden dar lugar a
situaciones de serio peligro para el
usuario.
Las grasas y aceites calentados
excesivamente pueden inflamarse
rápidamente. Por ello los alimentos o platos
que requieran grasa o aceite caliente, como
por ejemplo patatas fritas, etc., sólo
deberán prepararse bajo vigilancia.
No preparar alimentos o platos
flameados directamente debajo de la
campana extractora.
La grasa acumulada en el filtro antigrasa
podría incendiarse por las llamas que
!suben!
Las llamas de los quemadores de gas
de las zonas de cocción deberán encon-
trarse siempre cubiertas con un recipiente.
El montaje de la campana extractora
por encima de hogares para combustibles
sólidos (carbón, leña, etc.) sólo está
permitido si ésta cumple una serie de
condiciones restrictivas (véanse al respecto
las instrucciones de montaje de la campana
extractora).
Placas de cocción de gas /
Cocinas de gas
No trabajar simultáneamente con todas
las zonas de cocción (quemadores) durante
un tiempo prolongado (como máximo
15 minutos) ajustadas a su máxima
potencia, de lo contrario existe peligro de
quemadura en caso de tocar la campana o
de ocasionar daños en la misma. En caso
de instalar y trabajar la campana por
encima de una placa de cocción de gas,
hay que ajustar ésta a su máxima potencia
en caso de trabajar simultáneamente con
tres o más zonas de cocción (quemadores).
❑Antes de emplear el aparato nuevo
deberá leer detenidamente las
instrucciones de servicio de la cocina
eléctrica.
En ella se facilitan informaciones y
consejos importantes para su seguridad
personal, así como para el correcto
manejo y cuidado de la cocina.
❑Guarde las instrucciones de servicio y de
montaje para un posible propietario
posterior.
Si el aparato presentara daños o
desperfectos, no deberá ser utilizado.
La conexión y puesta en marcha del
aparato sólo podrán ser efectuadas por un
técnico especialista del ramo.
En caso de producirse daños en el
cable de conexión del aparato, éste sólo
podrá ser sustituido por el fabricante, un
técnico especializado del Servicio de
Asistencia Técnica Oficial o un técnico
especializado del ramo, a fin de evitar
situaciones de peligro.
Elimine los envases y el material de
embalaje de acuerdo a las normas
correspondientes para la protección del
medio ambiente (véanse al respecto las
instrucciones de montaje de la campana
extractora).
La presente campana extractora sólo
es adecuada para uso doméstico.
Utilizar la campana extractora sólo con
las lámparas de iluminación montadas.
Sustituir inmediatamente las lámparas
defectuosas a fin de evitar la sobrecarga de
las lámparas restantes.
No usar nunca la campana extractora
sin incorporar el filtro antigrasa.
4

5
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
❑Conectando la campana extractora
al comenzar a trabajar.
❑Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.
Manejo de la campana extractora
Conectar el ventilador:
❑Pulsar la tecla +.
Conectar el ventilador:
❑Pulsar la tecla +.
El ventilador pasa a funcionar con un
escalón de potencia superior.
❑Pulsar la tecla –.
El ventilador pasa a funcionar con un
escalón de potencia inferior.
Ajustar el escalón de potencia del
ventilador:
❑Pulsar la tecla 0.
O:
❑Pulsar la tecla de reducción – repetidas
veces, hasta que el ventilador se
desconecte.

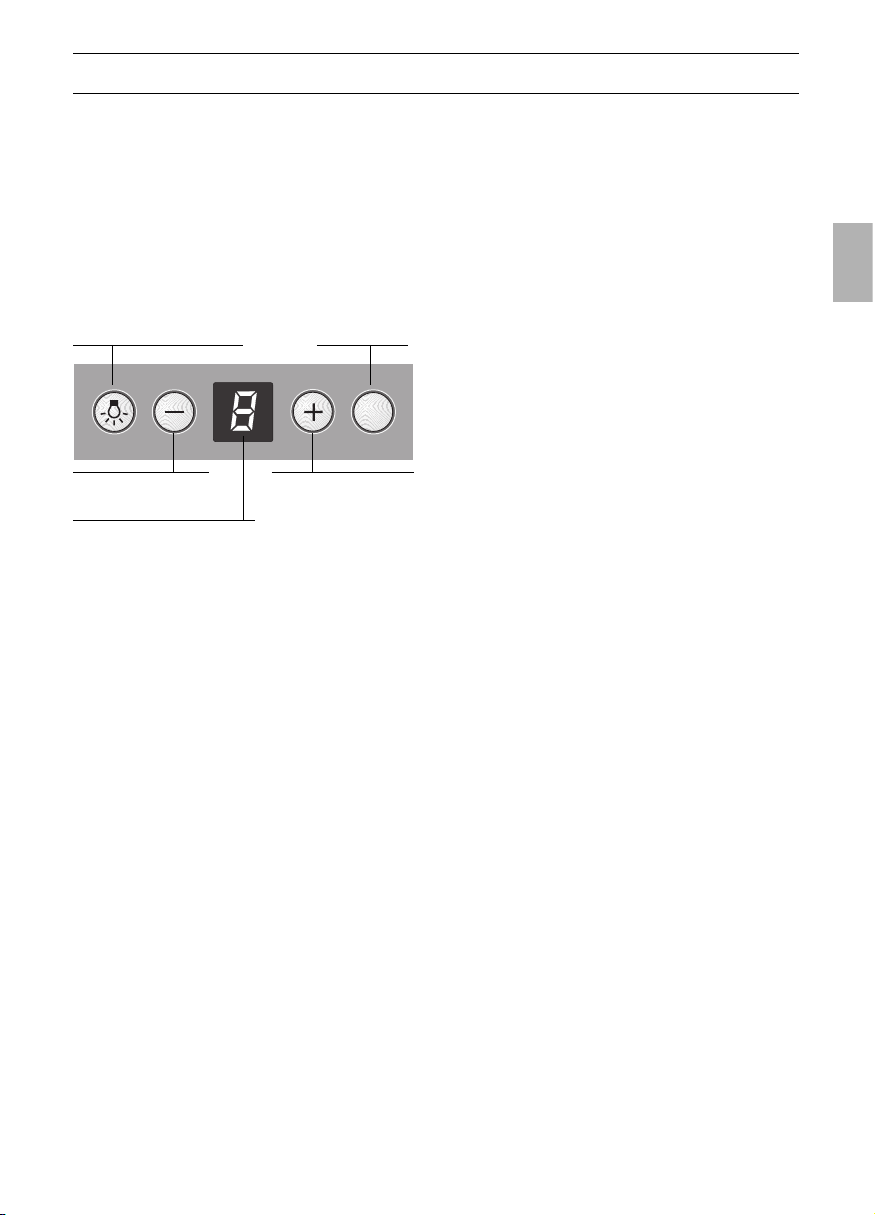

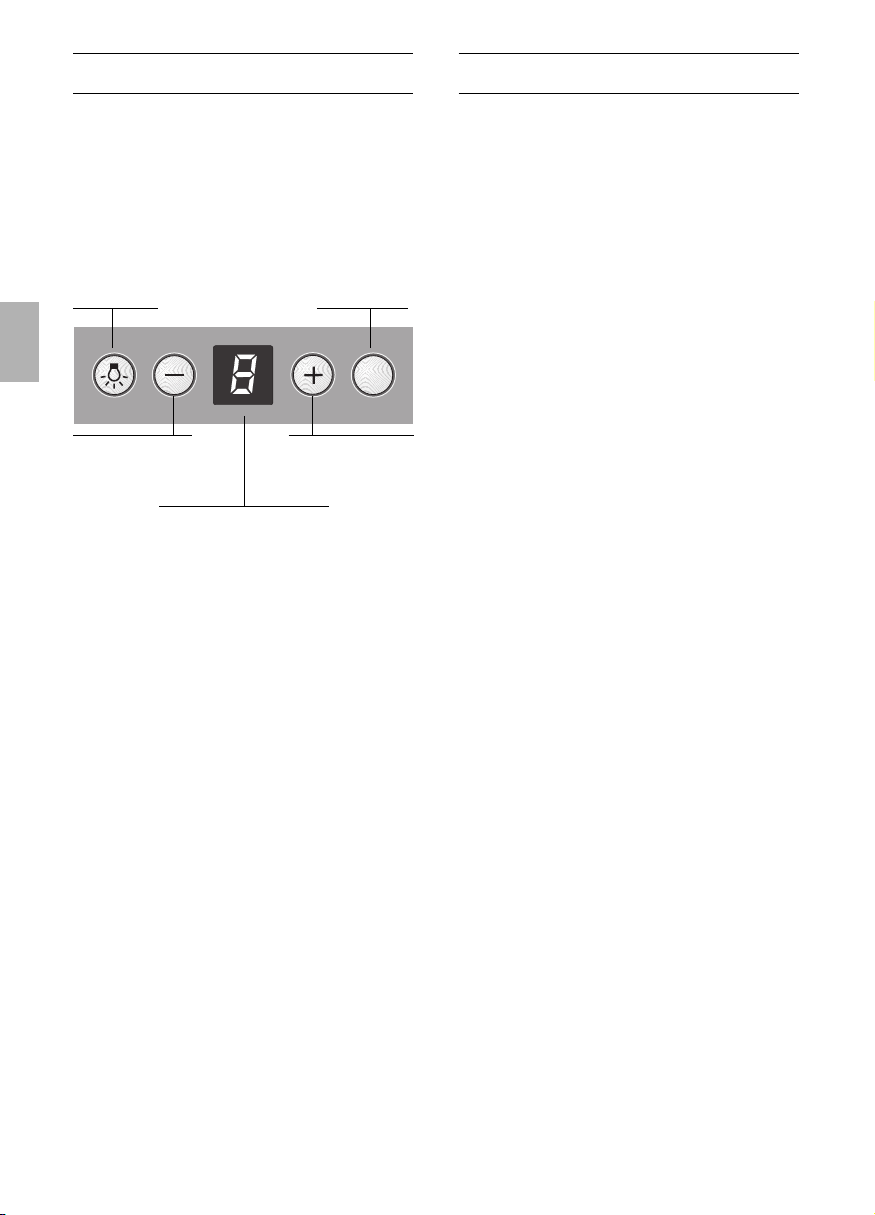

Desconectar
el ventilador
Iluminación
Conectar / Desconectar
0
Reducir la potencia
del ventilador Conectar y aumentar
la potencia del
ventilador
Escalón intensivo
Pantalla de visualización
de los escalones de
potencia del ventilador
Escalón intensivo:
Seleccionando el escalón de
funcionamiento intensivo, el ventilador
desarrolla su máxima potencia. Este
escalón se suele usar sólo durante cortos
períodos.
❑Pulsar la tecla + repetidas veces, hasta
que en la pantalla de visualización se
ilumine la letra ç.
❑En caso de no desconectar
manual-mente el escalón intensivo, el
ventilador conmuta al cabo de
10 minutos automáticamente al escalón
de potencia }.
Iluminación:
❑La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.

6
Filtros y mantenimiento
Filtro antigrasa:
Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.
Las esterillas de filtro son de metal
antiinflamable.
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad, influyen-
do negativamente en el funcionamiento de
la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una
acumulación de calor al freír o asar
alimentos.
Limpieza del filtro antigrasa metálico:
❑Bajo unas condiciones de funcionamien-
to normal (1 a 2 horas diarias), el filtro
antigrasa metálico tiene que limpiarse
una vez a mes.
❑Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
mismos.
Importante:
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
grasa.
❑En caso de limpiar los filtros metálicos a
mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.
Averías y perturbaciones
En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.
(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse
los números de producto y de fabricación:
N° E FD
Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
campana extractora.
Las reclamaciones atribuibles o
relacionadas con la planificación y
ejecución de la instalación de las
tuberías de la campana extractora, no
están cubiertas por el servicio de
garantía del fabricante.

7
Filtros y mantenimiento
3. Encajar la lengüeta por delante.
4. Montar los filtros antigrasa (véase a este
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
Sustituir el filtro de carbón activo:
❑Bajo unas condiciones de funciona-
miento normal (1 ó 2 horas diarias), los
filtros de carbón activo tienen que
sustituirse una vez al año.
❑El filtro de carbón activo puede adquirir-
se en el COMERCIO ESPECIALIZADO .
❑Utilizar sólo filtros originales del
Fabricante.
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación del filtro de carbón activo
usado:
❑Los filtros de carbón activo no
incorporan ningún tipo de material o
substancia tóxica o nociva. Por esta
razón pueden evacuarse conjuntamente
con los desechos domésticos (cubo de
basura).
2. Limpiar los filtros.
3. Montar los filtros limpios en su sitio.
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu-
lación de calor al freír o asar alimentos.
Desmontar y montar los filtros antigrasa
metálicos:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Presionar el enclavamiento de los filtros
antigrasa en dirección a la flecha. Abatir
los filtros antigrasa hacia abajo.
Sujetar los filtros antigrasa por bajo con
la otra mano.
Montaje y desmontaje:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
2. Montar el filtro de carbón activo.

8
Limpieza y cuidados
4. Colocar el cristal protector en su
emplazamiento y encajarlo.
5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Advertencia: En caso de no funcionar la
iluminación de la campana, verificar si se
han montado las lámparas correctas.

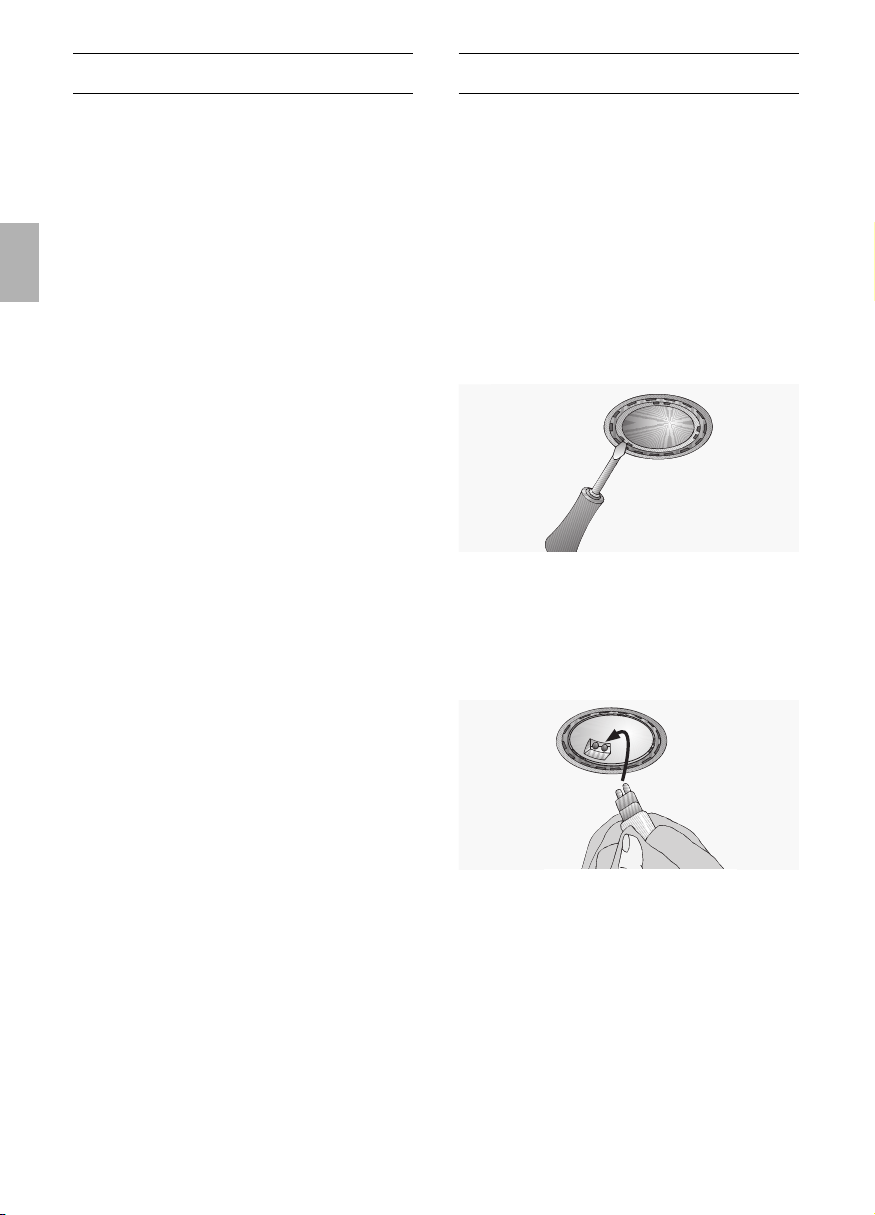

Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
Las lámparas halógenas alcanzan
durante su funcionamiento unas elevadas
temperaturas. Por ello existe peligro de
quemaduras incluso algún tiempo después
de haberlas desconectado.
2. Extraer el cristal protector del emplaza-
miento con ayuda de un destornillador o
cualquier objeto semejante.
3. Sustituir la lámpara halógena por una
lámpara halógena corriente, 12 V, máx.
20 W, base G 4).
Atención: Portalámparas con
acoplamiento de clavijas. Para retirar la
lámpara, sujetarla con un paño limpio.
Desconectar la campana extractora de
la red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
No limpiar la campana extractora con
esponjas abrasivas ni emplear agentes que
contengan arena, sosa, ácidos o cloruro.
❑Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑En caso de suciedad más resistente y
fuertemente acumulada, utilizar un
agente limpiacristales suave.
❑Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húme-
do (usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar
el mando desplazable!
Superficies de acero inoxidable:
❑Usar un limpiador para acero inoxidable
suave, no abrasivo.
❑Limpiar el metal sólo en dirección al
pulido.
❑Aconsejemos utilizar nuestro agente
para limpieza del acero inoxidable
Nº 461731.
Los datos para su pedido figuran en el
cuaderno de servicio adjunto.
Superficies de aluminio, pintadas y de
plástico:
❑No utilizar paños secos.
❑Utilizar un agente limpiacristales suave.
❑No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
Ténganse en cuenta los términos de la
garantía que figuran en el cuaderno de
servicio.

9
Instrucciones de montaje: – Advertencias importantes
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
placas de gas.
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
cocinas de gas:
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:
50 mm.
La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
 Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
próximo.
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
medio ambiente.
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).
La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 550 mm (Fig. 1).

10
Antes del montaje
Funcionamiento con evacuación del
aire al exterior
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.
DEl aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.
Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
DSi se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).
Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxi-
cación.
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
150 150

11
Antes del montaje
Conexión de los tubos de
evacuación
Tubo con diámetro de 150 mm:
❑Fijar directamente el tubo de evacuación
el aire en el racor de empalme.
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la cam-
pana extractora:
❑Tubo de evacuación corto y liso.
❑Menor número de codos posible.
❑Usar en lo posible tubos de gran diámetro,
así como codos de gran tamaño.
Los tubos de evacuación largos y con
desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento ópti-
mo del aparato y provoca un aumento
de ruidos desagradables durante su
funcionamiento.
Las reclamaciones atribuibles o
relacionadas con la planificación y
ejecución de la instalación de las
tuberías de la campana extractora,
no están cubiertas por el servicio de
garantía del fabricante.
❑Tubos redondos:
Se aconseja emplear tubos con un
diámetro interior mínimo 150 mm.
❑Los canales planos deberán poseer una
sección interior equivalente a la de los
tubos redondos.
No deben presentar ángulos demasia-
do agudos.
Diámetro 150 mm, approx. 177 cm2
❑En caso de usar tubos con diferentes
diámetros:
Colocar una tira estanqueizante.
❑Al trabajar con sistema de evacuación del
aire al exterior: Procurar una
suficiente alimentación de aire.
Funcionamiento con evacuación del
aire hacia el interior (recirculación del
aire)
❑Filtro de carbón activo en caso de no exi-
stir la posibilidad de trabajar con
evacuación del aire hacia el exterior.
El kit de montaje
completo, así como los
filtros de repuesto, se pue-
den adquirir en el comercio
especializado.
❑Fijar el tubo de evacuación del aire al
tubo reductor.

12
Peso en kg:
Evacuación
del aire al
exterior
Recirculación
del aire
22,0090 cm
120 cm
23,0
24,2 25,2
20,5070 cm 21,5
Nos reservamos el derecho de introducir modificacio-
nes o cambios constructivos en los aparatos como
consecuencia del progreso técnico.
Antes del montaje
Preparativos en la pared
❑La pared tiene que ser lisa y vertical.
❑Procurar un asiento firme de los tacos
en la pared.
Conexión eléctrica
La campana extractora sólo podrá
conectarse a una toma (caja) de corriente
provista de puesta a tierra. La toma de
corriente deberá encontrarse o montarse
directamente detrás del revestimiento
decorativo de la campana.
❑La toma (caja) de corriente con puesta a
tierra deberá acoplarse a través de un
circuito de corriente propio.
❑En caso de no ser accesible la toma de
corriente con puesta a tierra tras el
montaje de la campana extractora, tiene
que existir un dispositivo separador,
igual que en una conexión fija.
En caso de necesitar una conexión fija a
la red eléctrica:
El aparato sólo deberá ser conectado a la
red eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la
zona. Como dispositivo de separación se
admiten interruptores con una abertura de
contacto superior a 3 mm y desconexión de
todas las fases. Esto incluye interruptores
LS y contactores.
En caso de producirse daños en el cable
de conexión del aparato, éste sólo podrá
ser sustituido por el fabricante, un técnico
especializado del Servicio de Asistencia
Técnica Oficial o un técnico especializado
del ramo, a fin de evitar situaciones de
peligro.
Características eléctricas:
figuran en la placa de características que es
accesible después de quitar los marcos de
filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato
de la red eléctrica, antes de iniciar los
trabajos correspondientes.
Longitud del cable de conexión a la red
eléctrica: 1,30 m.
La campana extractora cumple las
normas comunitarias en materia de
radiodesparasitaje.

13

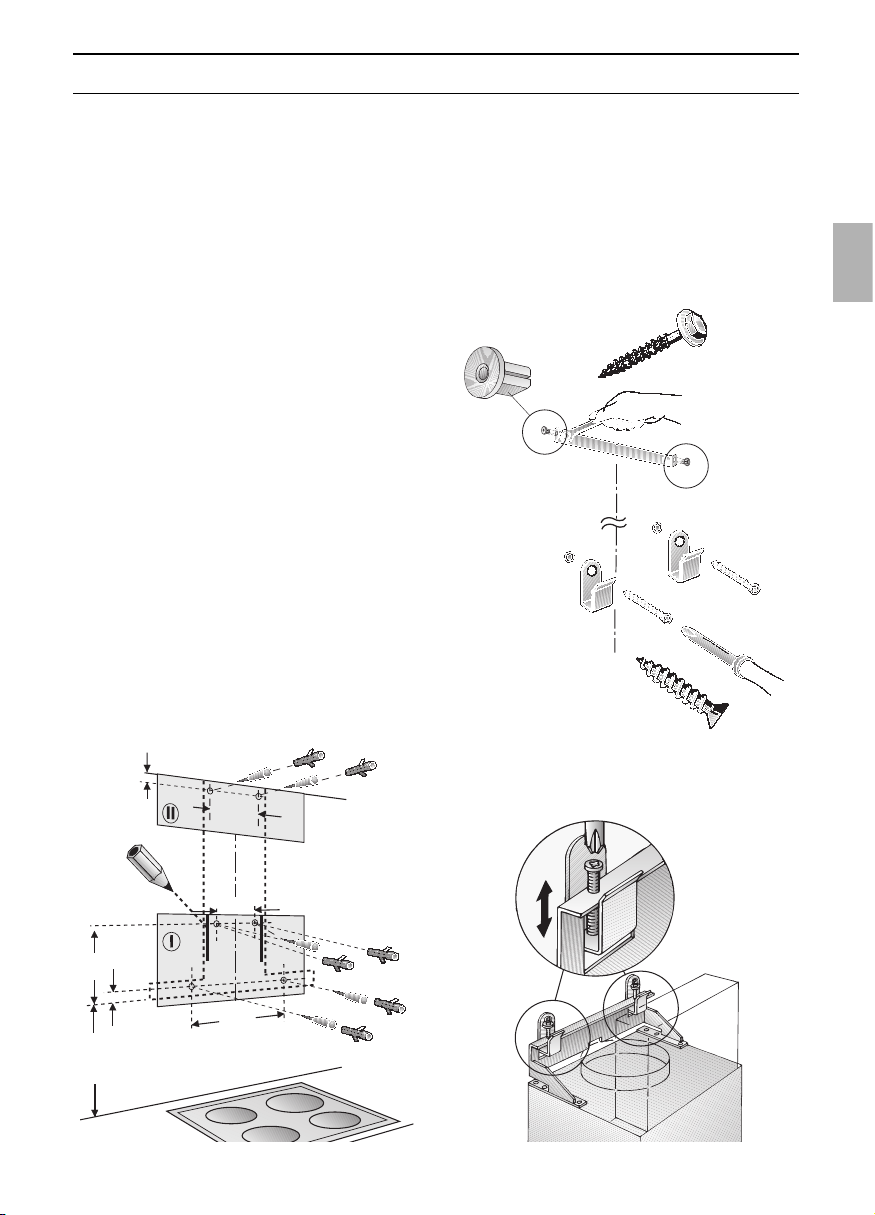

Montaje
7. Enganchar la campana extractora.
Ajustar la altura y la posición horizontal
de la misma con ayuda de los tornillos
de ajuste.
Esta campana extractora ha sido
diseñada exclusivamente para su montaje
en la pared.
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana).
2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción. Para
facilitar el trabajo, dibujar ligeramente en
la pared los contornos de la campana
que debe engancharse en los tornillos.
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas. El
borde inferior de la plantilla de montaje
corresponde al borde inferior de la
campana extractora.
4. Practicar 4 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y dos para fijar el revestimien-
to decorativo en forma de chimenea, con
diámetro 8 mm. Colocar en los mismos
los tacos correspondientes, prestando
atención a que los tacos queden perfec-
tamente a ras con la pared.
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Encajar los 2 distanciadores adjuntos en
la escuadra de soporte para el
revestimiento de la chimenea.
6. Montar y fijar la escuadra de soporte
superior, así como las dos escuadras de
soporte inferiores.
30
172
476 36,5
400
min.550 Elektro
min.650 Gas
216

14

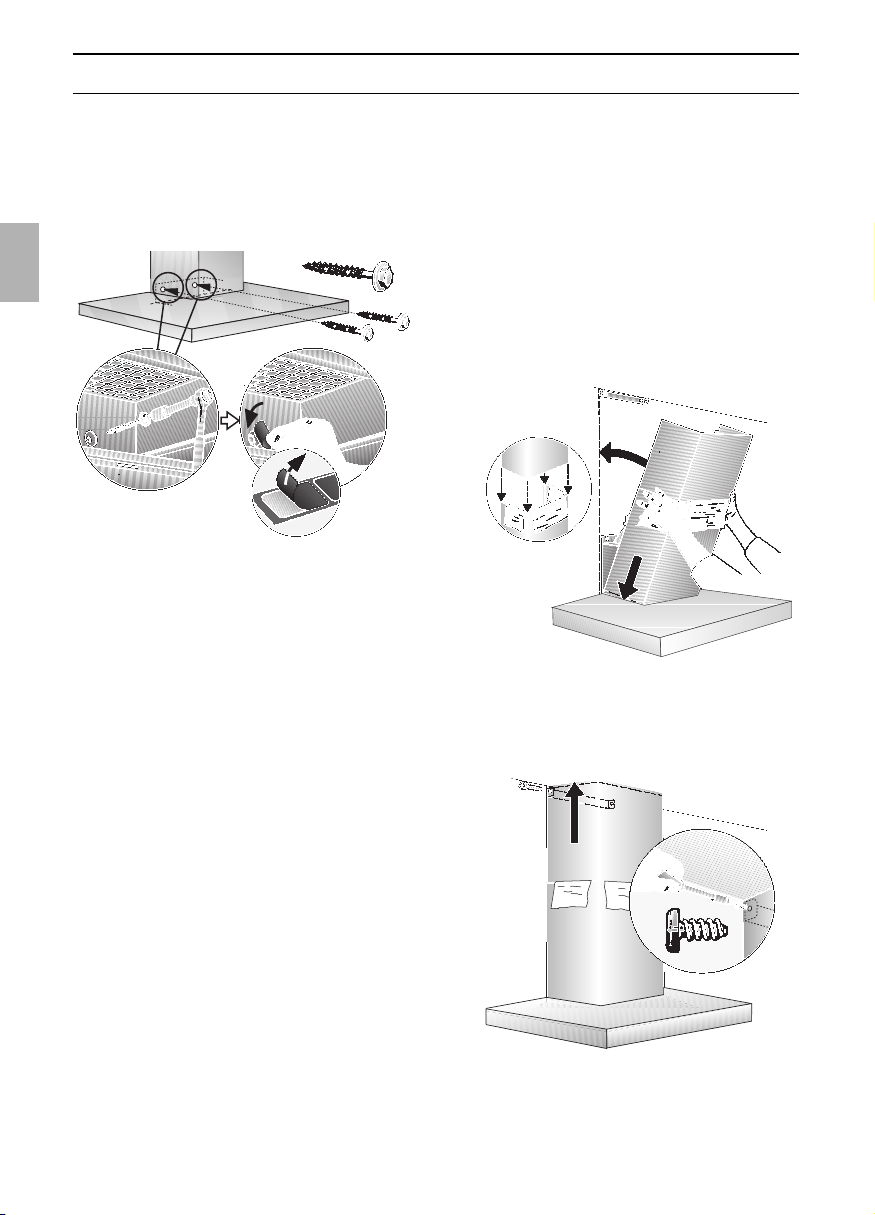

Montaje
13. Enganchar los dos elementos del
revestimiento de la chimenea
desplazándolos uno respecto al otro -
las ranuras de la parte telescópica
superior deberá estar hacia abajo.
Colocar el revestimiento en forma de
chimenea en la ranura de soporte de la
campana extractora.
¡Evite los rasguños al montar los
elementos de revestimiento en forma
de chimenea, protegiendo con la
plantilla de montaje el borde del
elemento inferior del revestimiento.
10. Empalmar el tubo de evacuación del
aire en la campana extractora.
11. Conectar el aparato a la red eléctrica.
12. Retirar la lámina protectora de los
revestimientos laterales de la chimenea.
¡Prestar atención a no dañar la
superficie sensible de acero inoxidable
de los revestimientos!
Atención: La cara interior de los elementos
de revestimiento pueden tener aristas vivas
– ¡peligro de lesiones!
Por esta razón aconsejamos usar guantes
protectores durante el montaje.
14. Levantar ligeramente el elemento
superior del revestimiento de la
chimenea y fijarlo lateralmente, con
ayuda de dos tornillos, a la escuadra
de soporte.
1.
2.
3.
15. Montar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana extractora).
08. Enroscar el tornillos inferior
(tornillos hexagonal).
09. Pegar una lámina protectora sobre los
agujeros de la rejilla protectora
correspondientes a los tornillos de
sujeción inferiores.
1.
2.

15
Noticias

16
Appliance description
Operating Instructions
Operating modes
Exhaust-air mode:
❑The extractor-hood fan extracts the kit-
chen vapours and conveys them through
the grease filter into the atmosphere.
❑The grease filter absorbs the solid
particles in the kitchen vapours.
❑The kitchen is kept almost free of grease
and odours.
DWhen the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
Operating modes
This can be achieved if the combustion air
is able to flow through non-lockable
openings, e.g. in doors, windows and in
conjunction with an air supply/air-intake wall
box or by other technical procedures such
as reciprocal interlocking.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
❑The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑The grease filter absorbs the grease
particles in the kitchen vapours.
❑The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
Lighting
Light / fan
switches
Filter grille
Chimney
panelling

17
Before using for the first time
If you encounter a problem
If you have any questions or if a fault
occurs, please call Customer Service.
(See list of Customer Service
representatives).
When you call, please quote the following:
E-Nr. FD
Enter the relevant numbers into the box
above. The E-Nr. (product no.) and FD
(production date) are shown on the
nameplate which can be seen inside the
extractor hood after the filter frame has
been detached.
Important notes:
❑The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
❑Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑Please retain the operating and
installation instructions for a subsequent
owner.
Do not use the appliance if damaged.
The appliance may be connected to the
mains by a qualified technician only.
The appliance is not intended for use by
young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his customer
service or a similarly qualified person in order
to prevent serious injury to the user.
Dispose of packaging materials
properly (see Installation instructions).
This extractor hood is designed for
domestic use only.
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
!to flames.
The hotplates must always be covered
with a utensil.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / Gas cookers
Do not use all the gas hotplates
simultaneously for a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns if the
housing surfaces are touched or a risk of
damage to the extractor hood. If the
extractor hood is situated over a gas hob,
operate the hood at maximum setting if
three or more gas hotplates are operated
simultaneously.

18
The most effective method of removing
vapours produced during cooking is to:
❑Switch the ventilator ON
as soon as you begin cooking.
❑Switch the ventilator OFF
a few minutes after you have finished
cooking.
Operating procedure
Switching the fan ON
❑Press the + button.
Setting the required fan speed:
❑Press the + button.
The fan speed is increased by one step.
❑Press the – button.
The fan speed is reduced by one step.
Switching the fan OFF:
❑Press the 0button.
Or:
❑Keep pressing the –button until the fan
switches off.
Intensive setting:
Maximum power is obtained at the
intensive setting. It is only required for short
intervals.
❑Keep pressing the +button until a ç
appears in the display.
❑If the intensive setting is not cancelled by
hand, the fan will automatically switch
back to step }after 10 minutes.
Lighting:
❑The light can be switched on at any
time, even though the fan is switched off.
Fan OFF
Light
ON / OFF
0
Reduce fan
speed Fan ON and increase speed
Intensive setting
Display for fan setting
Filters and maintenance
Grease filters:
Metal filters are used to trap the greasy
element of the vapours that develop
during cooking.
The filter mats are made from non-
combustible metal.
Caution:
As the filter becomes more and more
saturated with grease, not only does the
risk of it catching fire increase but the
efficiency of the extractor hood can also be
adversely affected.
Important:
By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.
Cleaning the metal grease filters:
❑In normal operation (1 to 2 hours daily),
the metal grease filter must be cleaned
1 x a month.
❑The filters can be cleaned in a dish-
washer. It is however possible that they
will become slightly discoloured.
❑The filter must be placed loosely, and
NOT wedged, in the dishwasher.
Important:
Metal filters that are saturated with
grease should not be washed together
with other dishes etc.
❑When cleaning the filters by hand, soak
them in hot soapy water first of all.
Do not use aggressive, acidic or caustic
cleaners.
Then brush the filters clean, rinse them
thoroughly and leave the water to drain off.

19
Filters and maintenance
3. Engage the lug at the front.
4. Insert the metal grease filters
(see "Removing and inserting the metal
grease filters").
Replacing the activated carbon filter:
❑During normal operation (1 to 2 hours
per day) the activated carbon filters
should be replaced approximately 1 x
year.
❑A replacement filter can be obtained
from any authorized dealer.
❑Use original filters only.
By doing so you will obtain maximum
performance from your extractor hood.
Disposing of the old activated carbon
filter:
❑There are no pollutants in the activated
carbon filters. They can therefore be
disposed of as part of your normal
domestic refuse.
2. Clean the filters.
3. Insert the clean filters back into the
hood.
Activated carbon filter:
For neutralizing odours in recirculating
mode.
Caution:
As the filter becomes more and more
saturated with grease, there is an increased
risk of fire and the function of the extractor
hood may be impaired.
Important:
Change the activated carbon filter promptly
to prevent the risk of fire from the
accumulation of heat when deep-fat frying
or roasting.
Removing and inserting the metal grease
filters:
Warning: The halogen bulbs must be
switched off and cool.
1. Press the catch on the grease filters
inwards and fold the filters down.
At the same time take hold of the under-
side of the grease filters with your other
hand.
Installation and removal:
Warning: The halogen bulbs must be
switched off and cool.
1. Remove the metal filters
(see "Removing and inserting the metal
grease filters").
2. Insert the activated carbon filter.

20
Cleaning and care
Isolate the extractor hood by pulling out
the mains plug or switching off the fuse.
Do not clean the extractor hood with
abrasive sponges or with cleaning agents
which contain sand, soda, acid or chlorine!
❑Clean the extractor hood with a hot soap
solution or a mild window cleaner.
❑Do not scrape off dried-on dirt but wipe
off with a damp cloth.
❑When cleaning the grease filters, remove
grease deposits from accessible parts of
the housing. This prevents the risk of fire
and ensures that the extractor hood
continues operating at maximum
efficiency.
Clean the operating buttons with a mild
soapy solution and a soft, damp cloth only.
Do not use stainless-steel cleaner to clean
the operating buttons.
Stainless steel surfaces:
❑Use a mild non-abrasive stainless steel
cleaner.
❑Clean the surface in the same direction
as it has been ground and polished.
❑We recommend our stainless steel
cleaner no. 461731.
See enclosed service booklet for order
address.
Aluminium, coated and plastic surfaces:
❑Do not use dry cloths.
❑Use a mild window cleaning agent.
❑Do not use aggressive, acidic or caustic
cleaners.
Observe the warranty regulations in the
enclosed service booklet.
4. Re-insert the bulb ring.
5. Plug the appliance into the mains or
switch it on at the fuse box.
Note: If the light does not function, check
that the bulbs have been inserted correctly.
Replacing the light bulbs
1. Switch off the extractor hood and pull
out the mains plug or switch off the
electricity supply at the fuse box.
When switched on, the halogen bulbs
become very hot. Even for some time after
the bulbs have been switched off there is
still a risk of burns.
2. Remove the bulb ring with a screwdriver
or similar tool.
3. Replace the halogen light bulb
(conventional halogen bulb, 12 Volt,
max. 20 Watt, G4 cap).
Caution: Refer for plug-in lampholder.
Take hold of the bulb with a clean cloth.
