DPH36352UC - DPH30352UC

2
PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.
INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.
IMPORTANT: Save these Instructions for the Local Electrical Inspector’s use.
INSTALLER: Please leave these Instructions with this unit for the owner.
OWNER: Please retain these instructions for future reference.
Safety Warning: Turn off power circuit at service panel and lock out panel, before wiring this appliance.
Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit
APPROVED FOR RESIDENTIAL APPLIANCES
FOR RESIDENTIAL USE ONLY
READ AND SAVE THESE INSTRUCTIONS

3
IMPORTANT SAFETY INSTRUCTIONS
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
A. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact
the manufacturer.
B. Before servicing or cleaning the unit, switch
power off at service panel and lock service
panel disconnecting means to prevent power
from being switched on accidentally. When the
service disconnecting means cannot be locked,
securely fasten a prominent warning device,
such as a tag, to the service panel.
C. Installation Work and Electrical Wiring Must Be
Done By Qualified Person(s) In Accordance
With All Applicable Codes & Standards,
Including Fire-rated Construction.
D. Sufficient air is needed for proper combustion
and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent
back- drafting. Follow the heating equipment
manufacturers guideline and safety standards
such as those published by the National Fire
Protection Association (NFPA), the American
Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the
local code authorities.
E. When cutting or drilling into wall or ceiling, do
not damage electrical wiring and other hidden
utilities.
F. Ducted systems must always be vented to the
outdoors.
WARNING
CAUTION
FOR GENERAL VENTILATING USE ONLY. DO
NOT USE TO EXHAUST HAZARDOUS OR
EXPLOSIVE MATERIALS OR VAPORS.
CAUTION
To reduce risk of fire and to properly exhaust
air, be sure to duct air outside - do not vent
exhaust air into spaces within walls, ceilings,
attics, crawl spaces, or garages.
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCT WORK.
Install this hood in accordance with all
requirements specified.
WARNING
To Reduce The Risk Of Fire Or Electric Shock,
Do Not Use This Hood With Any External Solid
State Speed Control Device.
OPERATION
a. Always leave safety grills and filters in place.
Without these components, operating blowers
could catch onto hair, fingers and loose clothing.
The manufacturer declines all responsibility in the
event of failure to observe the instructions given
here for installation, maintenance and suitable use
of the product. The manufacturer further declines
all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to
improper maintenance.
This unit is manufactured for indoor use only. Do not use this unit outdoors.

4
Electrical requirements
IMPORTANT
Observe all governing codes and ordinances.
It is the customer’s responsibility:
To contact a qualified electrical installer.
To assure that the electrical installation is adequate
and in conformance with National Electrical Code,
ANSI/NFPA 70 — latest edition*, or CSA Standards
C22.1-94, Canadian Electrical Code, Part 1 and
C22.2 No.0-M91 - latest edition** and all local
codes and ordinances.
If codes permit and a separate ground wire is used,
it is recommended that a qualified electrician
determine that the ground path is adequate.
Do not ground to a gas pipe.
Check with a qualified electrician if you are not sure
range hood is properly grounded.
Do not have a fuse in the neutral or ground circuit.
IMPORTANT
Save Installation Instructions for electrical
inspector’s use.
The range hood must be connected with copper
wire only.
The range hood should be connected directly to the
fused disconnect (or circuit breaker) box through
metal electrical conduit.
Wire sizes must conform to the requirements of the
National Electrical Code ANSI/NFPA 70 — latest
edition*, or CSA Standards C22.1-94, Canadian
Electrical Code Part 1 and C22.2 No. 0-M91 - latest
edition** and all local codes and ordinances.
A U.L.- or C.S.A.-listed conduit connector must be
provided at each end of the power supply conduit
(at the range hood and at the junction box).
Copies of the standards listed may be obtained from:
* National Fire Protection Association Batterymarch Park
Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
IMPORTANT SAFETY INSTRUCTIONS
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS

5
Parts Included with your Hood
• Hood Canopy Assembly with blower, grease
filters and lamps already installed
• Care & Use /Installation Instructions
• Transition
• Fittings bag with:
4 Washers
6 Drywall anchors
2 Hooks with regulating screws
6 Screws 5X35
4 screws for transition
Optional accessory
Duct covers
Ductless recirculation kit
Parts Not Included with your
Hood
• Duct Tape
• 1/2" Conduit
• Wire Nuts
• Round or Rectangular Duct.
• Round back draft damper
• Wiring clamp
Tools required
Flat blade and Phillips screwdrivers
Pencil and tape measure
Metal snips (in some applications)
Electric drill
Saw (saber or keyhole)
Pliers
Level
Caulking
Flashlight
Wire stripper
Safety glasses
Gloves
Step ladder
INSTALLING THE HOOD
•For the most efficient air flow exhaust, use a
straight run or as few elbows as possible.
CAUTION: Vent unit to outside of
building, only.
•One people is necessary for installation.
On avarage 2 hours are necessary to complete
installation (without considering cut to be done
on wall and or on cabinet, installation of ducts ,
conduit and electrical connections to the mains).
installation steps:
12 installation steps are required for both
installation methods
Wall mount installation steps or in alternative
Cabinet installation
•The hood is fitted with Screws and Drywall
Anchors suitable for most surfaces, consult a
Qualified Installer, check if they perfectly fit with
your cabinet/wall.
•Do not use flex ducting.
•COLD WEATHER installations should have an
additional backdraft damper installed to
minimize backward cold air flow and a
nonmetallic thermal break to minimize
conduction of outside temperatures as part of
the ductwork. The damper should be on the
cold air side of the thermal break.
The break should be as close as possible to
where the ducting enters the heated portion of
the house.
•Make up air: Local building codes may require
the use of Make-Up Air Systems when using
Ducted Ventilation Systems greater than
specified CFM of air movement.
The specified CFM varies from locale to locale.
Consult your HVAC professional for specific
requirements in your area.

6
• Typical installation
The height from the countertop to the bottom of
the hood is 24" to 30”.These hoods are not
recommended to be used over indoor grills.
1. Choose vent options
The hood is designed ready to be used for
vertical discharge as shown below.
Note: see also Fig. 1-3-5 for Cabinet
preparation.
If desired, the hood can be converted for
horizontal discharge as shown below.
Note: see also Fig. 2-3-5 for Cabinet and rear
wall preparation.
• DUCTING
Provide a Round Duct having a diameter of 8”
see Figure 2 and Figure 3 for location on
cabinet bottom.
Install a 1/2” conduit from the service panel long
enough to reach the hood once it is installed.
Power supply must be rated for 120 V AC, 60
Hz. 15 or 20 A.

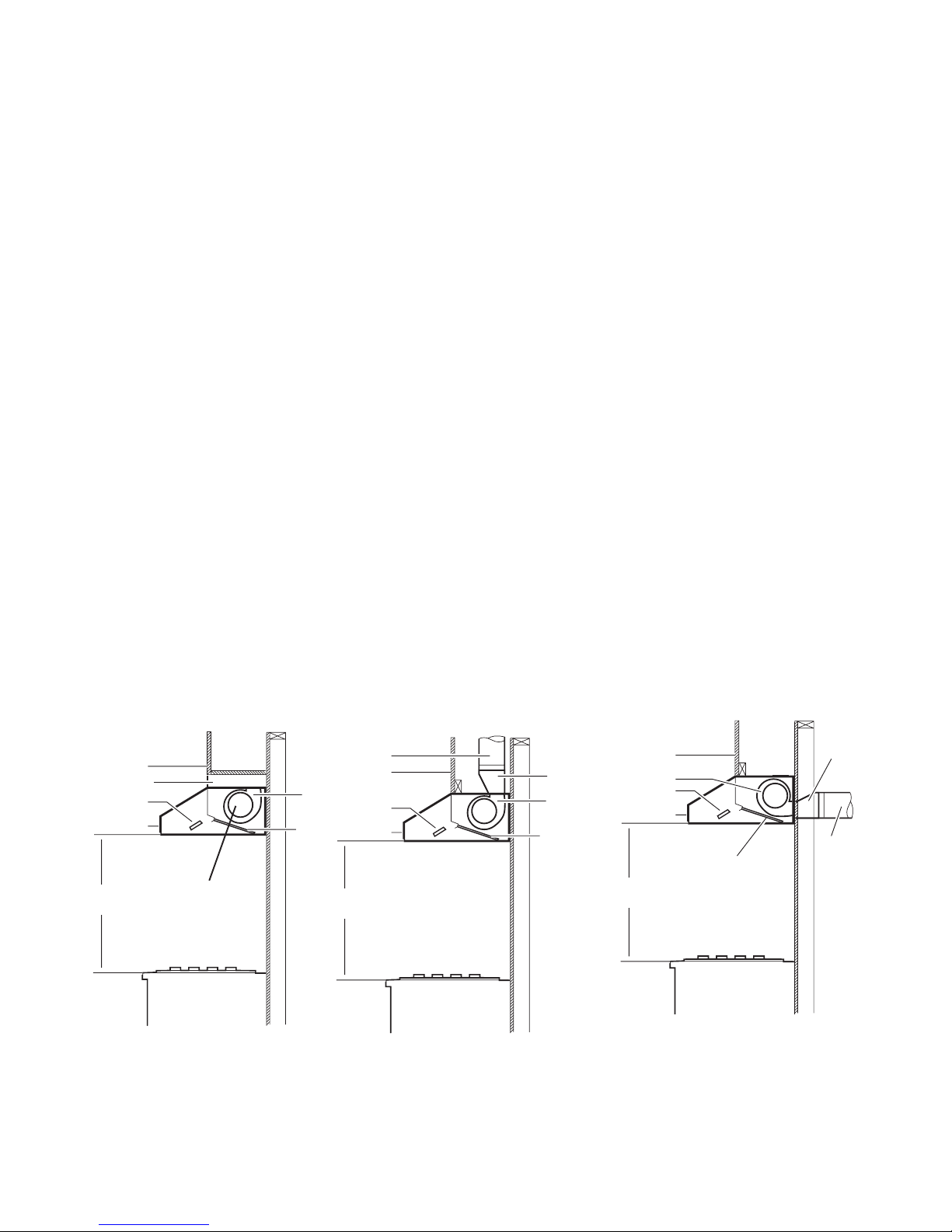

Examples of possible ducting
Round
Duct
Soffit Transition
Filter
Blower
Lamp
Hood
24” to 30”
Horizontal discharge
Vertical discharge
Recirculating
* Optional accessory - Ductless
recirculation kit
Round
Duct
Soffit
Blower
Lamp
Filter
Transition
Hood
24” to 30”
24” to 30”
Hood
Lamp
Soffit
*Deflector Blower
Filter
* Charcoal
filters

7
TOTAL (of both columns)=

8
TABLE 2. DUCTWORK INSTALLATION GUIDELINES
For safety reasons, ducting should vent directly outdoors (not into an attic, underneath the house, into the
garage or into any enclosed space).
Keep duct runs as short and straight as possible.
Duct fittings (elbows and transitions) reduce air flow efficiency.
Back to back elbows and „S“ turns give very poor delivery and are not recommended.
A short straight length of duct at the inlet of the remote blower gives the best delivery.
Transition to duct from the integral blower or remote duct transition as close to the downdraft as is pos-sible.
In order of preference, use
1st. 10" round duct
2nd. 8" round duct
3rd. 3-1/4" x 14" duct
4th. 7" round duct
5th. 3-1/4" x l0" duct
6th. 6" round duct
The use of flexible metal round duct should only be used when no other duct fitting exists. Limit use to short
lengths and do not crush when making corners.
12"
11"
3-9/16"
23-1/16"
1-7/8"
6-1/4"
12"
Hood Width
Rear
Wall
1-1/2" Dia. Holes
Vertical conduit
option
2-3/4"
Cabinet Front
10"
2-1/2"
4-15/16"
CL
Vertical
Discharge
ottom of
Cabinet or
Soffit
1-7/8"
12"
Hood Width
Rear
Wall
1-1/2" Dia. Holes
Vertical conduit
option
2-3/4"
Cabinet Front
CL
ottom of
Cabinet or
Soffit
Horizontal
Discharge
7/16"
7/16"
Ø 8 1/4"
Ø 8 1/4"
8 13/16"
Figure 3
Figure 1
Figure 2
•After having choosen the vent option:
1. Prepare duct and conduit cut outs, see
Fig.1,2,3 as needed.

9
2. Discharge Direction:
The hood is shipped ready for vertical
discharge.
WARNING!
Before installing remove the knock-out plate
that close the air outlet on the top if is
desired to use the range hood for vertical
discharge OR the rear outlet if is desired to
use the range hood for horizontal discharge.
(see also Figure 5).
WARNING!
Once the Knock out plate has been
removed, this cannot be reinstalled anymore
close the air outlet (see also Figure 5).

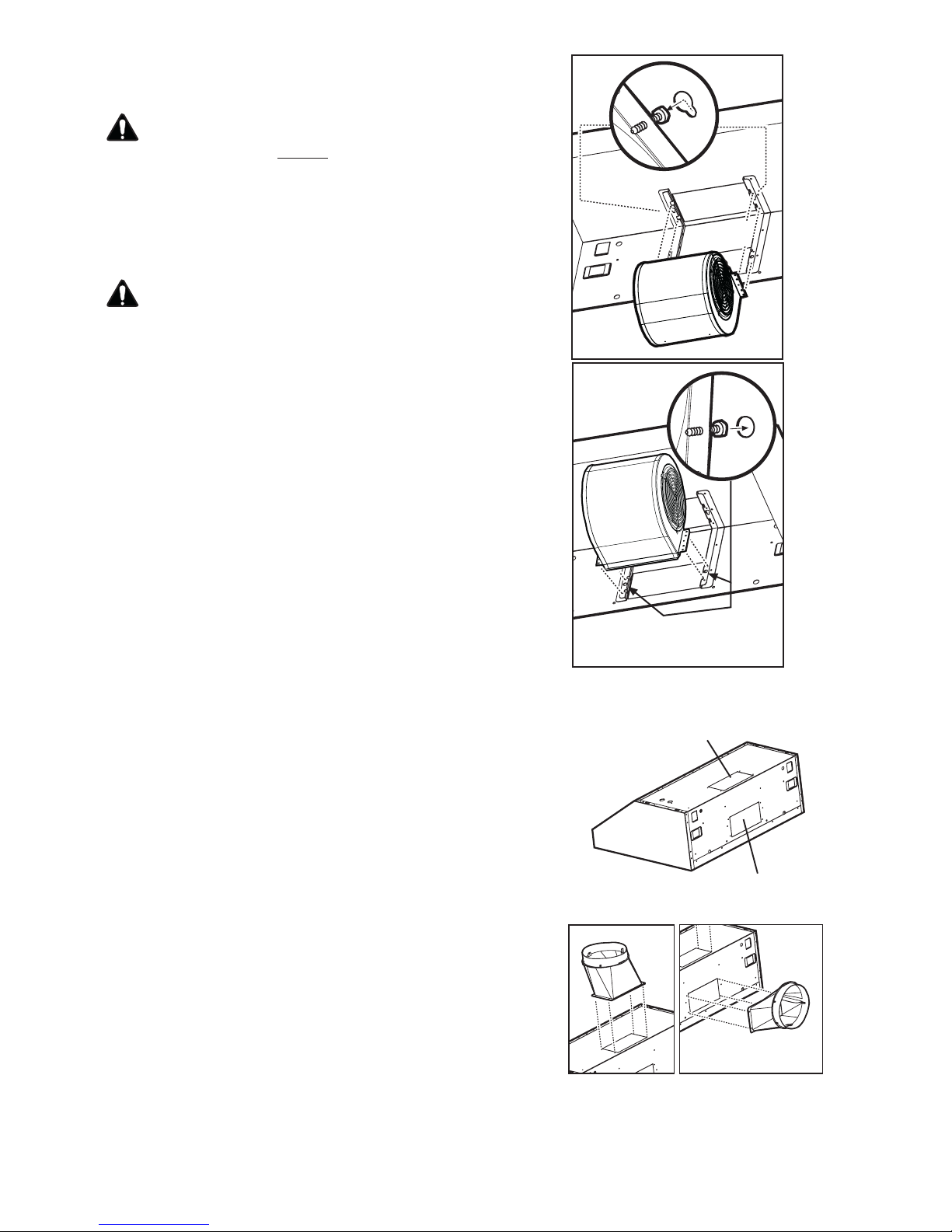

To change to horizontal discharge, do the
following (see also Figure 4):
a. Remove knock-out plate on the rear side of
the hood (see also Figure 5)
b. Remove and keep the 4 screws (2 per side)
that fix blower on top of the hood and release
it from keyholes.
c. Rotate the blower 90° and check that pins on
side blower fixing brackets fit into the pre-
installing holes .
d. Fix the blower on the rear side with the same
4 screws (see step b).
3. Assembly of the 8” Transition:
The transition supplied with the hood mounts to
the top or rear of the hood.
Note- Cabinet installation with vertical
discharge ONLY: do not install transition until
hood has been fixed on cabinet.
a. Place the transition piece over the hood
exhaust and secure with 4 screws provided
(Figure 5).
b. Duct tape connection between transition and
hood.
Figure 4
Pin
Pin
Keyhole
Horizontal discharge
- knock-out
Vertical discharge
- knock-out
Vertical
discharge
Horizontal
discharge
Transition
Transition
Figure 5

10
Top
outlet
Top
screw
location
Square
slot
bottom fixing
screws locations
Top
screw
location
Rear
outlet
7 1/2"
W
Z
K
Knockouts
(junction
box)
Wall Mount Installation
Note: see below if cabinet installation is
preferred
4. After the hood installation height has been
determined draw a horizontal line at a
distance above the cooktop equal to the
desired hood installation height plus 7- 1/
2”. See also Figure 6a.
5. Find the centerline of the cooktop.
Draw a vertical line along this centerline up to
the horizontal line drawn in step 1 and draw a
vertical line right and left at a distance of
12-5/8” to determine the mounting location
of the mounting hooks shipped with the hood.
6. Fit two mounting hooks on the wall to hang the
hood through the provided slots (2 wall
anchors+2 hooks + 2 screws 5x35).
7. Run 8” Duct , long enough to reach the
transition once the hood has been installed plus
1 1/2” inch to connect ductwork.
Fix Duct to transition with screws and seal with
tape.
8. Remove 1 of 2 knockouts and install 1/2”
conduit connector in j-box.
9. Hang the hood and adjust its position through
the screws on the hooks.
10.Fix the hood to 4 additional point,2 on upper
side, 2 on lower side (use 4 wall anchors + 4
washers + 4 screws 5x35.
11. Vertical discharge
Cabinet Installation:
Note: see above if wall mount installation is
preferred
Note: distances on Table 3.
4. Find the centerline of the cabinet bottom. Draw
a line along this centerline from rear to front of
the cabinet.
5. Draw two lines, one at a Kdistance from the
wall, the other one at a Zdistance from the
previous line.
Mark 4 points , two along each line at a distance
of half Wfrom the center line, to determine the
screw locations.
6. Fit 4 screws on cabinet bottom do not tighten
completely but leave a space of about 1/2” from
cabinet bottom surface and head screws.
7. Run 8” Duct , long enough to reach the
transition once the hood has been installed plus
1 1/2” inch for connect ductwork.
8. Remove 1 of 2 knockouts and install 1/2”
conduit connector in j-box.
9. Hang the hood on screws through side slots
provided on hood top.
Tighten the four screws.
Note: If possible fix the hood on the wall at 4
additional point (2 on upper side, 2 on lower
side).
10.From the inside of the cabinet attach the
transition on upper outlet (vertical discharge -
see also „Assembly of the 8” Transition“ on
previous pages)
HOOD WIDTH DIM. "W" DIM. "K" DIM. "Z"
30" 29 - 1/8" 2 - 1/2" 7 - 1/16"
36" 35 - 1/16" 2 - 1/2" 7 - 1/16"
Table 3
Side slot x 4
Figure 6b
K
CL Z
W
CL
Screw for
cabinet
bottom
installation
Hook for wall
installation
Adjusting
screw
25 3/16"
7 1/2"
ottom of the Hood
12 5/8" 12 5/8"
Figure 6a

11
Fix Duct to transition and seal with tape.
For both installation method:
12.Wiring the HOOD:
WARNING
Electrical Shock Hazard
Warning: Turn off power at the service
panel before wiring this unit.
120 VAC, 15 or 20 Amp circuit
required.
ELECTRICAL GROUNDING INSTRUCTIONS
THIS APPLIANCE IS FITTED WITH AN
ELECTRICAL JUNCTION BOX WITH 3
WIRES, ONE OF WHICH (GREEN/YELLOW)
SERVES TO GROUND THE APPLIANCE. TO
PROTECT YOU AGAINST ELECTRIC SHOCK,
THE GREEN AND YELLOW WIRE MUST BE
CONNECTED TO THE GROUNDING WIRE IN
YOUR
HOME ELECTRICAL SYSTEM, AND IT MUST
UNDER NO CIRCUMSTANCES BE CUT OR
REMOVED.
Failure to do so can result in death or
electrical shock.
•Remove the j-box cover as shown in
Figure 7.
•If not already done, install 1/2” conduit
connector in j-box.
•Run black, white, and green wires (#14
AWG) according to the National Electrical
Code or CSA Standards and local codes and
ordinances.
•Connect black, white, and green wires from
power supply to black, white, and green/
yellow wires in j-box respectively.
•Close j-box cover.
Final installation steps
13.Install grease filters as described in the Care &
Use section of this manual.
Turn power on at service panel.
Check operation of the hood.
Figure 7
From
control
panel

12
MERCI DE LIRE TOUTES LES INSTRUCTIONS AVANT DE PROCéDER AU MONTAGE.
L’INSTALLATION DOIT êTRE CONFORME AUX RéGLEMENTATIONS LOCALES.
IMPORTANT : Conserver ces instructions pour l’organisme de contrôle des installations électriques.
L’INSTALLATEUR doit laisser ce manuel d’instructions de l’appareil au propriétaire.
LE PROPRIéTAIRE doit conserver ces instructions pour toute consultation ultérieure.
Information relative à la sécurité : Couper le courant au niveau de la boîte à fusible et verrouiller cette dernière avant
de raccorder cet appareil.
Spécifications : 120 V AC, 60 Hz. Circuit électrique de 15 ou 20 A.
HOMOLOGUÉ POUR LES APPAREILS À USAGE MÉNAGER
POUR USAGE MÉNAGER
LIRE ET CONSERVER CES INSTRUCTIONS

13
AVERTISSEMENT
POUR DIMINUER LE RISQUE D’INCENDIE, DE
CHOC ÉLECTRIQUE OU DE BLESSURE, SUIVRE
LES INDICATIONS SUIVANTES :
A. Utilisercetappareiluniquementpourl’usageprévu
par le fabriquant. Si vous avez des questions,
contacter le fabriquant.
B. Avantd’entreteniroudenettoyerl’appareil,couper
le courant au niveau de la boîte à fusible et
verrouillercettedernière pour éviterqu’onremette
le courant accidentellement. Lorsque la boîte à
fusible ne peut être verrouillée, appliquer un
message d’avertissement bien visible sur cette
dernière.
C. L’installationetle montage électrique doivent être
effectuéspardu personnel qualifié enaccord avec
les standards et les réglementations locales, y
compris les normes anti-incendie.
D. Pour prévenir des problèmes de tirage, il est
nécessaire d’apporter suffisamment d’air pour
assurer la combustion et l’élimination des gaz par
la cheminée. Suivre les lignes de conduite et les
standardsdesécuritédesfabricantsdechauffage,
commeceuxpubliésparlaNational Fire protection
Association (NFPA), l’American Society for
Heating, les Refrigeration and Air Conditioning
Engineers (ASHRAE) et les réglementations
locales.
E. Lorsque vous coupez ou forez dans un mur ou un
plafond, ne pas endommager le circuit électrique
ou d’autres installations cachées.
F. Les conduits d’évacuation doivent toujours avoir
une sortie extérieure.
AVERTISSEMENT
ATTENTION
PRÉVU SEULEMENT POUR UNE ASPIRATION
GÉNÉRALE. NE PAS UTILISER POUR ASPIRER
DES MATIÈRES OU DES VAPEURS
DANGEREUSES OU EXPLOSIVES.
ATTENTION
Pour limiter le risque d’incendie et pour évacuer
efficacement l’air, s’assurer que le système de
conduitsévacuevers l’extérieur etqu’il nepousse
pas l’air dans des espaces intra muraux, plafonds,
greniers, des trous ou bien dans le garage.
AVERTISSEMENT
POUR DIMINUER LE RISQUE D’INCENDIE,
UTILISER SEULEMENT DES TUBES
D’EVACUATION EN METAL.
Installercettehotteen accord avec ses spécifications.
AVERTISSEMENT
Pour diminuer le risque d’incendie ou de choc
électrique, ne pas utiliser cette hotte avec des
instruments de contrôle de la vitesse extérieurs.
MODE OPÉRATOIRE
a) Toujours laisser les grilles de sécurité et les filtres
à leur place. Sans la présence de ces derniers, les
parties aspirantes pourraient attirer les cheveux,
les doigts ou les vêtements.
Le fabricant décline toute responsabilité si les
informations détaillées dans ce manuel pour
l’installation,l’entretienetl’utilisationadéquateduproduit
ne sont pas observées. Le fabriquant décline en outre
touteresponsabilitépourd’éventuellesblessuresdues
à des négligences; en outre, la garantie de l’appareil
sera annulée suite à des conditions d’entretien
inappropriées.
Cet appareil est fabriqué pour un usage interne. Ne pas utiliser cet appareil à l’extérieur.
INFORMATIONS IMPORTANTES
RELATIVES A LA SÉCURITÉ
LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER L’APPAREIL.
LIRE ET CONSERVER CES INSTRUCTIONS

14
IMPORTANT
Conserver ces instructions de montage pour
l’organisme de contrôle des installations électriques
.
La hotte doit être raccordée uniquement avec du fil
électrique en cuivre.
La hotte doit être raccordée directement à la boîte
desfusibles(ou interrupteur de circuit)parun conduit
métallique.
La dimension des fils électriques utilisés doit être
conformeaux réglementations de laNational Electric
Code, ANSI/NFPA 70 – dernière révision*, ou aux
CSAStandardsC22.1-94,auCanadienElectric Code,
Partie 1 et C22.2 n° 0-M91 – dernière révision** et à
toutes les réglementations nationales et décrets
locaux.
Utiliser le matériel électrique recommandé dans la
liste de l’AUL – ou du CSA.
Des copies de cette liste de recommandation peut être obtenue
auprès de:
* National Fire Protection Association Batterymarch Park Quincy,
Massachusetts 02269
** CSA International 8501 East Plant Valley Cleveland, Ohio
44131-5575
INFORMATIONS IMPORTANTES
RELATIVES A LA SÉCURITÉ
Lire Toutes les Instructions Avant d’Utiliser l’Appareil.
LIRE ET CONSERVER CES INSTRUCTIONS
Spécifications électriques
IMPORTANT
Suivre toutes les réglementations nationales et les
décrets locaux.
Il est de la responsabilité du client :
De contacter un électricien qualifié.
De s’assurer que l’installation électrique fonctionne
et est conforme aux réglementations de la National
Electric Code, ANSI/NFPA 70 – dernière révision*,
ouauxCSAStandardsC22.1-94,auCanadienElectric
Code,Partie1etC22.2n° 0-M91 – dernière révision**
et à toutes les réglementations nationales et décrets
locaux.
Si la réglementation le permet et si une mise à la terre
séparée est utilisée, il est recommandé qu’un
électricienqualifié détermine si leraccord est correct.
Ne pas raccorder la terre à un tuyau du gaz.
Si vous n’êtes pas sûr que la hotte soit raccordée à la
terre, vérifier avec un électricien qualifié.
Ne pas placer de fusible sur le circuit de terre.

15
Éléments compris avec votre hotte
• Corps de la hotte avec ventilateur, filtres à
graisses et lampes déjà installés
• Manuel d’Utilisation et d’Entretien/d’Installation
• Raccord
• Kit de fixation comprenant :
4 Bagues d’appui
6 Attaches pour mur
2 Crochets avec vis de réglage
6 vis 5x35
4 vis pour raccord
Accessoires en option
• Conduits
• Kit de recyclage d’air sans tubes
Éléments non compris avec votre
hotte
• Toile isolante
• Un conduit de 1/2"
• Écrous métalliques
• Conduits rectangulaires et circulaires
• Soupape de tirage ronde
• Attache électrique
Outils nécessaires
Tournevis fin et visseuse Philips
Crayon et mètre
Petits ciseaux en métal (dans certains cas)
Foreuse électrique
Scie
Tenailles
Niveau
Burin
Lampe de poche
Dénudeur de fil électrique
Lunettes de sécurité
Gants
Escabeau
INSTALLATION DE LA HOTTE
• Pour une aspiration optimale, utiliser un conduit
d’évacuation le plus droit possible en évitant les
coudes.
ATTENTION : Mettre l’évacuation
uniquement à l’extérieur du bâtiment.
• Une personne suffit pour l’installation.
• En moyenne, 2 heures sont nécessaires pour
effectuer une installation complète (sans
considérer d’éventuels travaux aux murs ou aux
meubles de cuisine, l’installation de tuyaux,
conduits et connexions électriques ).
Etapes d’installation :
Il y a 12 étapes pour les 2 types d’installation,
fixation murale ou encastrement dans un
meuble.
• La hotte est fixée à l’aide de vis et d’attaches
adaptées à la plupart des supports, consulter un
ouvrier qualifié et vérifier si elles sont
compatibles avec la qualité de vos murs et
meubles.
• Ne pas utiliser de conduit flexible.
• En situation de CLIMAT FROID, l’installation doit
prévoir un clapet de sortie supplémentaire pour
minimiser les courants d’air froids et un raccord
thermique non métallique pour diminuer l’entrée
d’air froid vers l’intérieur. Le clapet doit se trouver
du côté froid du raccord thermique.
Le raccord doit être le plus proche possible de
l’endroit où le tuyau entre dans la partie chauffée
du bâtiment.
• Leshottesencastrées nécessitent une installation
à 5 fils.
• Conditionneurs d’air : Certaines réglementations
locales peuvent nécessiter l’utilisation d’un
conditionneurd’air quand on utilise unsystème de
ventilation surdimensionné pour le CFM du
mouvementdel’air. Le CFM varieetest spécifique
d’un local à l’autre. Consulter un professionnel
HVAC pour évaluer le système le plus adapté à
votre cas.

16
•Installation classique
La hauteur d’installation de votre hotte par
rapport à la partie supérieure de votre cuisinière
doit être de 76 à 91 cm (24" à 30 »). Cette hotte
n’est pas recommandée pour l’utilisation sur
des grills internes.
1. Choisir le type d’évacuation
Cette hotte est conçue pour être utilisée avec
une évacuation verticale comme indiqué ci-
dessous.
Note: voir aussi Fig. 1-3-5 pour la préparation
du meuble.
Si vous le souhaitez, la hotte peut être convertie
pour évacuation horizontale comme indiqué ci-
dessous.
Note: voir aussi Fig. 2-3-5 pour préparation du
meuble et du mur arrière.
•CONDUITS
Se munir d’un conduit circulaire de diamètre 8",
pour l’installation sur le fond de l’armoire voir
Fig.2 et 3.
Installer un tube de 1/2“ depuis la boîte à
fusibles suffisamment long pour atteindre la
hotte une fois installée.
La fourniture électrique doit être de 120 V AC,
60 Hz. 15 or 20 A.
Différentes possibilités de pose des conduits
Conduit
circulaire
Plaque Raccord
Filtre
Ventilateur
Lampe
Hotte
24” to 30”
Évacuation horizontaleÉvacuation verticaleRecyclage d’air
* Accessoires en option - Kit de
recyclage d’air sans tubes
Plaque
Ventilateur
Lampe
Filtre
Raccord
Hotte
24” to 30”
Conduit
circulaire
24” to 30”
Hood
Lamp
Soffit
* Deflecteur
Filtre
Ventilateur
* Filtres à
charbon

17
6 po
7 po
8 po
10 po
3-1/4 po x 10 po
3-1/4 po x 14 po
8 po
7 po
6 po
6 po
8 po
7 po
6 po
7 po
6 po
6 po
6 po
7 po
7 po
7 po
po
po
po
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
pi
TOTAL (2 colonnes)=

18
TABLEAU 2. RECOMMANDATIONS POUR L’INSTALLATION DES CONDUITS.
Pour des raisons de sécurité, l’évacuation doit s’effectuer directement vers l’extérieur (pas dans un grenier, sous
la maison, dans le garage ou dans tout autre endroit dans le bâtiment). Utiliser les conduits les plus droits et les plus
courts possible.
Les courbures de conduits (coudes et raccords) réduisent le flux d’évacuation d’air.
La superposition de coudes et les profils en « S » diminuent fortement les performances de l’appareil et ne sont pas
recommandés.
Un court morceau de tuyau placé directement à la sortie de la hotte donne les meilleurs résultats.
Le raccord entre le conduit et le corps de la hotte et les autres raccords doivent être le plus droits possibles.
Utiliser par ordre de préférence:
Premièrement un conduit circulaire de 10"
Deuxièmement un conduit circulaire de 8"
Troisièmement un conduit rectangulaire de 3 ¼» x 14"
Quatrièmement un conduit circulaire de 7"
Cinquièmement un conduit rectangulaire de 3 ¼» x 10"
Sixièmement un conduit circulaire de 6"
Les tubes circulaires flexibles ne doivent être utilisés que si aucun autre système de conduits n’est possible. Limiter
l’utilisation à de courts tronçons et être attentif à ne pas écraser le flexible lors des courbures.
12"
11"
3-9/16"
23-1/16"
1-7/8"
6-1/4"
12"
Hood Width
Rear
Wall
1-1/2" Dia. Holes
Vertical conduit
option
2-3/4"
Cabinet Front
10"
2-1/2"
4-15/16"
CL
Vertical
Discharge
ottom of
Cabinet or
Soffit
1-7/8"
12"
Hood Width
Rear
Wall
1-1/2" Dia. Holes
Vertical conduit
option
2-3/4"
Cabinet Front
CL
ottom of
Cabinet or
Soffit
Horizontal
Discharge
7/16"
7/16"
Ø 8 1/4"
Ø 8 1/4"
8 13/16"
Figure 3
Figure 1
Figure 2
•Après avoir choisi le type d’évacuation :
1. Préparer le conduit et les découpes
nécessaires, voir Fig.1-2-3. Devant de l’armoire
Devant de l’armoire
Fond de
l’armoire
ou plaque
Fond de
l’armoire
ou plaque
Evacuation
verticale
Trous de 1-1/2" de
diamètre pour l’option
évacuation verticale
Mur arrière
Mur arrière
Largeur de la hotte
Largeur de la hotte
Evacuation
horizontale
Trous de 1-1/2" de
diamètre pour l’option
évacuation verticale

19
2. Direction d’évacuation :
La hotte est livrée pour une évacuation
verticale.
AVERTISSEMENT !
Avant d’installer la hotte, enlever la plaquette qui
ferme l’évacuation d’air se trouvant sur la partie
supérieure si vous préférez une évacuation
verticale OU la plaquette se trouvant à l’arrière
si vous souhaitez une évacuation horizontale.
(voir Figure 5).
AVERTISSEMENT !
Une fois que la plaquette qui ferme l’évacuation
a été ôtée, elle ne peut plus se remettre en
place (voir Figure 5).
Pour changer pour une évacuation
horizontale, suivre les indications suivantes
(voir Figure 4) :
a. Enlever la plaquette sur la partie arrière de la
hotte (voir Figure 5).
b. Enlever et conserver les 4 vis (2 par côté)
qui fixent le ventilateur sur le haut de la
hotte et l’enlever de ses encoches.
c. Tourner le ventilateur de 90° et vérifier que
les attaches sur son côté rentrent dans les
fentes prévues.
d. Fixer le ventilateur sur le côté arrière à l’aide
des 4 vis (voir étape b).
3. Attacher le raccord de 8" :
Le raccord fourni avec la hotte se monte au-
dessus ou à l’arrière de la hotte.
Note : Pour l’installation encastrée avec
évacuation verticale UNIQUEMENT : Ne pas
installer le raccord avant de fixer la hotte au
meuble.
a. Positionner le raccord au-dessus de la sortie
d’évacuation de la hotte et l’accrocher à
l’aide des 4 vis fournies (Figure 5).
b. Mettre de la toile isolante entre le raccord et
la hotte.
Figure 4
Attache
Attache
Encoche
Plaquette évacuation
horizontale
Plaquette
évacuation
verticale
Evacuation
verticale
Evacuation
horizontale
Raccord
Raccord
Figure 5

20
Installation au mur
Note : Si vous choisissez la formule encastrée,
passer au point suivant.
4. Après avoir déterminé la hauteur d’installation
de la hotte, tracer une ligne horizontale à une
distance de la cuisinière de 19 cm (7 ½ «) au-
dessus de la hauteur choisie, voir Figure 6a.
5. Déterminer la ligne centrale de la cuisinière. La
prolonger en une ligne verticale jusqu’à
atteindre la ligne horizontale tracée au point 4 ;
tracer également 2 lignes verticales de part et
d’autre de cette ligne centrale à une distance de
32 cm (12-5/8") pour déterminer l’emplacement
des crochets de fixations fournis avec la hotte.
6. Fixer 2 attaches sur le mur pour y accrocher la
hotte à travers les 2 fentes prévues à cet effet
(2 attaches de murs+2 crochets+2 vis 5x35).
7. Amener le conduit de 8" suffisamment long pour
atteindre le raccord lorsque la hotte sera
installée plus 3,8 cm (1 ½») pour connecter le
corps de cheminée. Fixer le conduit au raccord
à l’aide de vis et le sceller avec de la toile.
8. Enlever 1 ou 2 plaquettes et installer le tube de
½» à la boîte de connexion.
9. Accrocher la hotte et ajuster sa position à l’aide
des vis se trouvant dans les encoches.
10.Fixer la hotte en 4 autres points, 2 au-dessus et
2 en dessous (utiliser 4 attaches de mur+ 4
bagues+4 vis 5x35).
11.Evacuation verticale.
Installation encastrée
Note : Si vous choisissez la formule de fixation
au mur, voir ci-dessus.
Note : distances dans le tableau 3.
4. Déterminer la ligne centrale du fond de
l’armoire. Tracer une ligne en prolongeant cette
ligne centrale de l’arrière jusque la face avant
du meuble.
5. Tracer 2 lignes, une à une distance K du mur et
une autre à un distance Zde la ligne
précédente. Tracer 4 points, 2 le long de
chaque ligne à une distance d’un demi W de la
ligne centrale pour déterminer l’emplacement
des vis.
6. Fixer 4 vis sur le fond de l’armoire, ne pas
visser complètement mais laisser un espace de
plus ou moins 1,2 cm (1/2") entre le fond de
l’armoire et la tête des vis.
7. Amener le conduit de 8" suffisamment long pour
atteindre le raccord lorsque la hotte sera
installée plus 3,8 cm (1 ½») pour connecter le
corps de cheminée.
8. Enlever 1 ou 2 plaquettes et installer le tube de
½» à la boîte de connexion.
9. Accrocher la hotte à travers les encoches
prévues sur sa partie supérieure. Fixer les 4 vis.
LARG. DE LA
HOTTE DIM. "W " DIM. "K" DIM. "Z"
30" 29 - 1/8" 2 - 1/2" 7 - 1/16"
36" 35 - 1/16" 2 - 1/2" 7 - 1/16"
Table 3
Top
outlet
Top
screw
location
Square
slot
bottom fixing
screws locations
Top
screw
location
Rear
outlet
7 1/2"
W
Z
K
Knockouts
(junction
box)
Figure 6a
Trous sur les
côtés x4
Plaquette
(boîte de
connexion)
Ouverture
supérieure
Ouverture
arrière
Encoche
carrée
Emplacement
supérieur des vis
Emplacement
inférieur des vis
K
CL Z
W
CL
Screw for
cabinet
bottom
installation
Hook for wall
installation
Adjusting
screw
25 3/16"
7 1/2"
ottom of the Hood
12 5/8" 12 5/8"
Figure 6b
Crochet pour la
fixation au mur
Vis de réglage
Vis pour
l’installation
encastrée
Dessous de la hotte
Emplacement
supérieur
des vis
