Bosch Tronic 1500 TO Series User manual

6720891050 (2019/08) DIV
Montage- und Gebrauchsanleitung / Installation and operating instructions
Tronic 1500 TO
TR1500 TO 5 B | TR1500 TO 5 T

Inhaltsverzeichnis
Tronic 1500 TO – 6720891050 (2019/08)
2
Inhaltsverzeichnis
1 Symbolerklärung und Sicherheitshinweise. . . . . . . . . 3
1.1 Symbolerklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.2 Allgemeine Sicherheitshinweise. . . . . . . . . . . . . . . 3
2 Montageanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1 Auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.2 Lieferumfang/Maße . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.3 Montageanleitung TR1500...T . . . . . . . . . . . . . . . . 5
2.3.1 Wasseranschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.3.2 Wandmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.3.3 Anschlussschläuche verschrauben . . . . . . . . . . . . 5
2.4 Montageanleitung TR1500...B . . . . . . . . . . . . . . . . 5
2.4.1 Wasseranschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.4.2 Wandmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.4.3 Mischbatterie anschließen . . . . . . . . . . . . . . . . . . . 5
2.5 Erstinbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . 5
2.5.1 Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.5.2 Heizvorgang überprüfen . . . . . . . . . . . . . . . . . . . . . 6
2.5.3 Wassertemperatur begrenzen . . . . . . . . . . . . . . . . 6
2.5.4 Energie sparen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Gebrauchsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Gerät bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1.1 Wassertemperatur einstellen . . . . . . . . . . . . . . . . . 7
4.1.2 Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.3 Entkalken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.4 Störung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.5 Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5 Umweltschutz/Entsorgung. . . . . . . . . . . . . . . . . . . . . . . 7

Symbolerklärung und Sicherheitshinweise
3
Tronic 1500 TO – 6720891050 (2019/08)
1 Symbolerklärung und Sicherheitshinweise
1.1 Symbolerklärung
Warnhinweise
In Warnhinweisen kennzeichnen Signalwörter die Art und
Schwere der Folgen, falls die Maßnahmen zur Abwendung der
Gefahr nicht befolgt werden.
Folgende Signalwörter sind definiert und können im vorliegen-
den Dokument verwendet sein:
GEFAHR:
GEFAHR bedeutet, dass schwere bis lebensgefährliche
Personenschäden auftreten werden.
WARNUNG:
WARNUNG bedeutet, dass schwere bis lebensgefährliche Per-
sonenschäden auftreten können.
VORSICHT:
VORSICHT bedeutet, dass leichte bis mittelschwere Personen-
schäden auftreten können.
HINWEIS:
HINWEIS bedeutet, dass Sachschäden auftreten können.
Wichtige Informationen
Wichtige Informationen ohne Gefahren für Menschen oder Sa-
chen werden mit dem gezeigten Info-Symbol gekennzeichnet.
Weitere Symbole
Tab. 1
1.2 Allgemeine Sicherheitshinweise
HDieses Gerät ist nur für den Haus-
gebrauch und ähnliche Zwecke
bestimmt.
▶ Das Gerät wie in Text und Bild be-
schrieben montieren und bedienen.
Wir übernehmen keine Haftung für
Schäden, die durch Nichtbeachtung
dieser Anleitung entstehen.
▶ Dieses Gerät ist für den Gebrauch bis
zu einer Höhe von 2 000 m über dem
Meeresspiegel bestimmt.
▶ Das Gerät nur in einem frostfreien
Raum installieren und lagern (Rest-
wasser).
▶ Das Gerät muss in trockenen und sau-
beren Räumen installiert und betrie-
ben werden.
HStromschlaggefahr!
▶ Ziehen Sie im Fehlerfall sofort den
Netzstecker.
▶ Bei einer Undichtigkeit am Gerät so-
fort die Kaltwasser zuleitung schlie-
ßen.
HBestimmungsgemäße Verwen-
dung
Den Kleinspeicher nur offen (drucklos)
und für eine Zapfstelle verwenden. Der
Warmwasser-Auslauf dient zum Druck-
ausgleich und darf nur an die dafür ge-
eignete Armatur angeschlossen werden
(Bestell-Nr. BZ 13051 oder BZ 13062
Symbol Bedeutung
▶ Handlungsschritt
Querverweis auf eine andere Stelle im Dokument
• Aufzählung/Listeneintrag
– Aufzählung/Listeneintrag (2. Ebene)

Symbolerklärung und Sicherheitshinweise
Tronic 1500 TO – 6720891050 (2019/08)
4
für Untertischgeräte oder BZ 11113 für
Übertischgeräte).
Jegliche andere Art der Verwendung gilt
als unsachgemäß. Daraus resultierende
Schäden sind von der Haftung ausge-
schlossen.
HElektroarbeiten
▶ Das Gerät nur von einem Fachmann
anschließen und in Betrieb nehmen
lassen.
▶ Um Gefährdungen zu vermeiden, dür-
fen Reparaturen und Wartung nur von
einem Fachmann durchgeführt wer-
den.
▶ Vor der Montage die Wasserzuleitung
absperren. Netzstecker nicht einste-
cken.
▶ Gerät erst vollständig mit Wasser fül-
len, dann Netz stecker einstecken,
sonst löst die wieder einschaltbare Si-
cherheitstemperaturbegrenzung aus.
▶ Die gesetzlichen Vorschriften sowie
die Anschlussbedingungen des Elekt-
rizitäts-Versorgungsunternehmens
und des Wasserwerkes einhalten.
▶ Das Gerät nur an eine vorschriftsmä-
ßig installierte Schutzkontakt-Steck-
dose anschließen. Kein
Verlängerungskabel verwenden.
▶ Vor dem Öffnen des Gerätes Netzste-
cker ziehen.
▶ DasGerätdarfnicht über eine externe
Schaltvorrichtung, wie beispielswei-
se eine Zeitschaltuhr, versorgt wer-
den, um eine Gefährdung durch ein
unbeabsichtigtes Rücksetzen des
Schutztemperaturbegrenzers im
Störfall zu vermeiden.
▶ Die Anschlussleitung darf nicht an
heißen Teilen anliegen. Die Isolierung
könnte beschädigt werden.
▶ Wird die Netzanschlussleitung dieses
Gerätes beschädigt, muss sie von ei-
nem von uns konzessionierten Kun-
dendienstausgewechseltwerden,um
Gefährdungen zu vermeiden. Der
Netzstecker muss vor dem Wechsel
gezogen sein.
HAllgemeines
▶ Der Auslauf der Armatur muss immer
frei sein. Keine Perlatoren (Luftsprud-
ler) oder Brausearmaturen verwen-
den.
▶ Das Warmwasserrohr kann heiß wer-
den. Kinder darauf hinweisen.
▶ Keine Scheuermittel oder anlösende
Reinigungsmittel verwenden.
▶ Keinen Dampfreiniger benutzen.
HSicherheit elektrischer Geräte für
den Hausgebrauch und ähnliche
Zwecke
Zur Vermeidung von Gefährdungen
durch elektrische Geräte gelten entspre-
chend EN 60335-1 folgende Vorgaben:
„Dieses Gerät kann von Kindern ab 8
Jahren und darüber sowie von Personen
mit verringerten physischen, sensori-
schen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen be-

Montageanleitung
5
Tronic 1500 TO – 6720891050 (2019/08)
nutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren ver-
stehen. Kinder dürfen nicht mit dem Ge-
rät spielen. Reinigung und Benutzer-
Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.“
„Wenn die Netzanschlussleitung be-
schädigt wird, muss sie durch den Her-
steller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdungen zu vermei-
den.“
2 Montageanleitung
2.1 Auspacken
▶ Das neue Gerät auf Transportschäden kontrollieren!
▶ Verpackung und gegebenenfalls Altgerät umweltgerecht
entsorgen.
▶Montieren Sie den Kleinspeicher, wie im Bildteil be-
schrieben. Beachten Sie die Hinweise im Text.
2.2 Lieferumfang/Maße
Bild 1
2.3 Montageanleitung TR1500...T
2.3.1 Wasseranschluss
Bild 2
VORSICHT:
Die vorhandene Armatur darf nicht verkalkt sein. Verminderter
Durchfluss zerstört den Kleinspeicher.
2.3.2 Wandmontage
Bild 3
Bei Montage ohne Wandhaken:
▶ unterschiedliche Maße beachten.
2.3.3 Anschlussschläuche verschrauben
Bild 4
▶ Dichtung einsetzen.
▶ Uberwurfmutter gerade auf Gewinde aufsetzen und von
Hand andrehen.
▶ Verschraubungen festziehen.
▶ Gewindestutzen am Speicher mit Schraubenschlussel ge-
genhalten.
Gewinde nicht fetten!
▶ Verschraubung nach einigen Aufheiz vorgangen kontrollie-
ren und gegebenenfalls nachziehen.
Ersatz für beschädigte Gewindestutzen ist beim Kundendienst
erhältlich.
2.4 Montageanleitung TR1500...B
2.4.1 Wasseranschluss
Bild 5
VORSICHT:
Die vorhandene Armatur darf nicht verkalkt sein. Verminderter
Durchfluss zerstört den Kleinspeicher.
▶ Verbindungsrohre in die Mischbatterie einsetzen.
▶ Warmwasserspeicher einhängen.
▶ Verbindungsrohre mit Speicher und Mischbatterie ver-
schrauben.
▶ Gewindestutzen am Speicher mit Schraubenschlüssel ge-
genhalten. Gewinde nicht fetten!
2.4.2 Wandmontage
Bild 6
▶ Bei Montage ohne Wandhaken unterschiedliche Maße be-
achten!
2.4.3 Mischbatterie anschließen
Bild 7
2.5 Erstinbetriebnahme
Bild 8
WARNUNG:
Stromschlag!
▶ Im Schaltkasten muss für das Gerät ein separater An-
schluss mit einem 30 mA Schutzschalter und Schutzleiter
vorgesehen werden!

Technische Daten
Tronic 1500 TO – 6720891050 (2019/08)
6
2.5.1 Elektroanschluss
WARNUNG:
Stromschlaggefahr!
▶ Netzstecker noch nicht einstecken!
▶ Eckventil öffnen.
▶ Gerät vollständig mit Wasser füllen. Durchfluss am Eck-
regulierventil einstellen
5 l/min = 1 Liter in 12 Sekunden
▶ Danach Netzstecker einstecken.
2.5.2 Heizvorgang überprüfen
▶ Drehwähler auf „III“ (ca. 85 °C) drehen.
▶ Aufheizen überwachen, bis Kontrolllampe erlischt.
▶ Dauer: ca. 12–18 Minuten.
▶ Temperatur prüfen.
VORSICHT:
Hat die Sicherheitstemperaturbegrenzung den Kleinspeicher
abgeschaltet, Netzstecker ziehen, Warmwasserhahn öffnen
und ca. 4 Liter Wasser durchlaufen lassen, dann Netzstecker
wieder einstecken. Das Gerät ist nun wieder betriebsbereit.

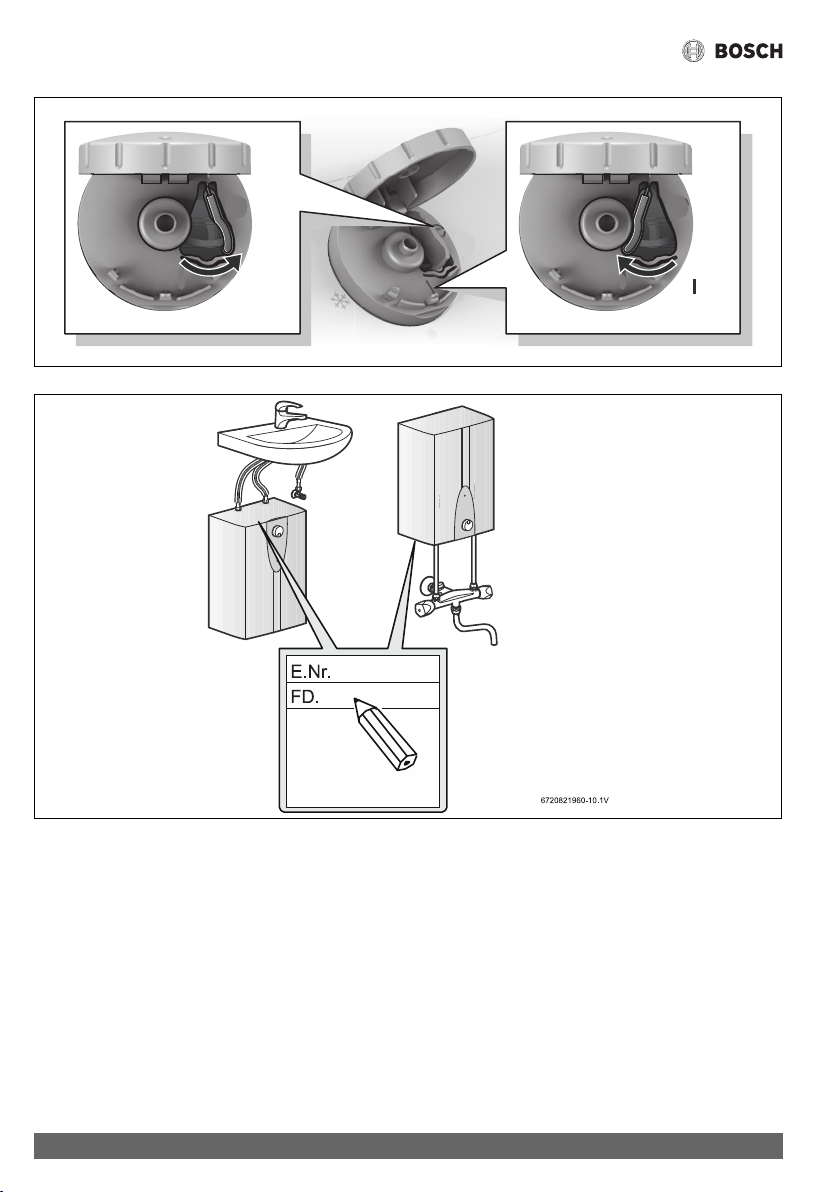

2.5.3 Wassertemperatur begrenzen
Die Auslauftemperatur des Kleinspeichers kann mechanisch
auf Stufe „I“ (ca. 40 °C) oder Stufe „eco“ (ca. 55 °C) begrenzt
werden.
Hinweise zur Temperaturbegrenzung finden Sie in der Ge-
brauchsanleitung.
2.5.4 Energie sparen
▶ Drehwähler auf „eco“stellen.
▶ Bitte dem Benutzer die Montage- und Gebrauchsanleitung
übergeben und das Gerät erklären.
3 Technische Daten
Tab. 2
DieErP Werte werdenereichtwennder Temperaturschalterauf
“eco” eingestellt ist.
4 Gebrauchsanleitung
▶Vor dem Gebrauch des Gerätes, bitte sorgfältig diese
Anleitung durchlesen und beachten!
HINWEIS:
Das Gerät niemals Frost aussetzen!
WARNUNG:
Stromschlaggefahr!
▶ Ziehen Sie im Fehlerfall sofort den Netzstecker! Bei einer
Undichtigkeit am Gerät sofort die Kaltwasserzuleitung
schließen.
Bitte die ausführlichen Sicherheitshinweise am Anfang die-
ser Anleitung durchlesen und beachten!
Typ TR1500
...T
TR1500
...B
Nennleistung [kW] 1,8
Nenninhalt [l] 5,0
Mischwassermenge 40 °C
(10 °C/55 °C)
[l] 5,6 5,8
Temperatur stufenlos einstell-
bar bis
[°C] 85
Bereitschaftsenergiever-
brauch bei 55 °C/24 h
[kWh/d] 0,20
Elektroanschluss [VAC] 220 - 240
Aufheizzeit auf 60 °C
(Zulauftemperatur 12 °C)
[min] 9
Max. Betriebsstrom [A] 10
Wasseranschluss ["] 3/8 1/2
Maximaler Durchfluss [l/min] 5
Kabellänge [m] 0,72
Maße (Höhe x Breite x Tiefe) [mm] 390 x 258 x 245
Gewicht gefüllt [kg] 7,6
Energieeffizienzklasse A
Lastprofil XXS
Jahresenergieverbrauch [kWh] 494 499
Täglicher Stromverbrauch [kWh] 2,293 2,321
Schallleistungspegel [dB] 15 15
Warmwasserbereitungs-
Energieeffizienz
[%] 37,4 37,0
Typ TR1500
...T
TR1500
...B

Umweltschutz/Entsorgung
7
Tronic 1500 TO – 6720891050 (2019/08)
4.1 Gerät bedienen
Der Kleinspeicher erhitzt und speichert Trinkwasser bis
ca. 85 °C.
•DerWarmwasser-Auslauf desKleinspeichers dient zum
Druckausgleich und darf nur an drucklosen Armaturen
(BZ13051oderBZ13062 für UntertischgeräteoderBZ
11113 für Übertischgeräte) angeschlossen werden.
4.1.1 Wassertemperatur einstellen
• Die Auslauftemperatur kann auf ca. 40 °C (Stellung “1”),
ca. 55 °C (Stellung “eco”) oder ca. 85 °C (Stellung “3”)
begrenzt werden.
Der Drehwähler schaltet auch die Heizung ein.
Stellung:
● kalt
*Frostschutz
1 ca. 40 °C
eco Energiesparstellung ca. 55 °C
3Heißwasser ca. 85 °C
Beim Aufheizen leuchtet die Kontrolllampe und Ausdehnungs -
wasser tropft aus dem Auslauf.
Bei hohen Temperaturen verkalkt das Gerät schneller.
Tipp: Um das Gerät ökonomisch zu betreiben und die Verkal-
kung zu reduzieren, den Drehwähler auf “eco”stellen.
Wassertemperatur begrenzen
Bild 9
Um Verbrühungen durch heißes Wasser zu vermeiden, Auslauf-
temperatur begrenzen:
▶ Drehwähler auf „●“ stellen.
▶ Abdeckung des Drehwählers aufklappen.
▶ Zwischen links = ca. 40 °C oder rechts = ca. 60 °C wählen.
▶ Abdeckung schließen.
4.1.2 Ausschalten
▶ Drehwähler auf „●“ stellen. Die Heizung ist ausgeschaltet.
4.2 Reinigung
▶ Keine Scheuermittel oder anlösende Reinigungsmittel ver-
wenden.
▶ Keinen Dampfreiniger benutzen.
▶ Gerät außen mit einem milden Reinigungsmittel abwi-
schen.
4.3 Entkalken
▶ Auslaufrohr mit handelsüblichen Entkalkern oder Essig ent-
kalken.
▶ Bei Entkalkern die Warnhinweise des Herstellers beachten.
Wenn bei voll geöffneter Armatur das Wasser deutlich langsa-
mer ausläuft, sind der Kleinspeicher und die Armatur von ei-
nem Fachmann zu entkalken. Sonst kann ein unzulässig hoher
Druck entstehen.
4.4 Störung
Wird das Wasser nicht mehr erhitzt:
▶ Den Drehwähler auf „●“ stellen, Netzstecker ziehen
▶ Warmwasserhahn öffnen und ca. 4 Liter Wasser durchlau-
fen lassen.
▶ Anschließend Netzstecker wieder einstecken und die
Wunschtemperatur einstellen.
Wartungs- und Reparaturarbeiten am geöffneten Gerät
darf nur der Fachmann ausführen.
WARNUNG:
Stromschlaggefahr!
▶ Vor dem Öffnen des Gerätes Netzstecker ziehen.
4.5 Kundendienst
Wenn Sie den Kundendienst anfordern, geben Sie bitte die
ENr. und die FD-Nr. Ihres Gerätes an.Sie finden die Nummern
im Bereich der beiden Wasseranschlussstutzen des Kleinspei-
chers (Bild 10).
5 Umweltschutz/Entsorgung
Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-
Gruppe.
Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz
sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum
Umweltschutz werden strikt eingehalten.
Zum Schutz der Umwelt setzen wir unter Berücksichtigung
wirtschaftlicher Gesichtspunkte bestmögliche Technik und Ma-
terialien ein.
Verpackung
Bei der Verpackung sind wir an den länderspezifischen Verwer-
tungssystemen beteiligt, die ein optimales Recycling gewähr-
leisten.
Alle verwendeten Verpackungsmaterialien sind umwelt-
verträglich und wiederverwertbar.

Umweltschutz/Entsorgung
Tronic 1500 TO – 6720891050 (2019/08)
8

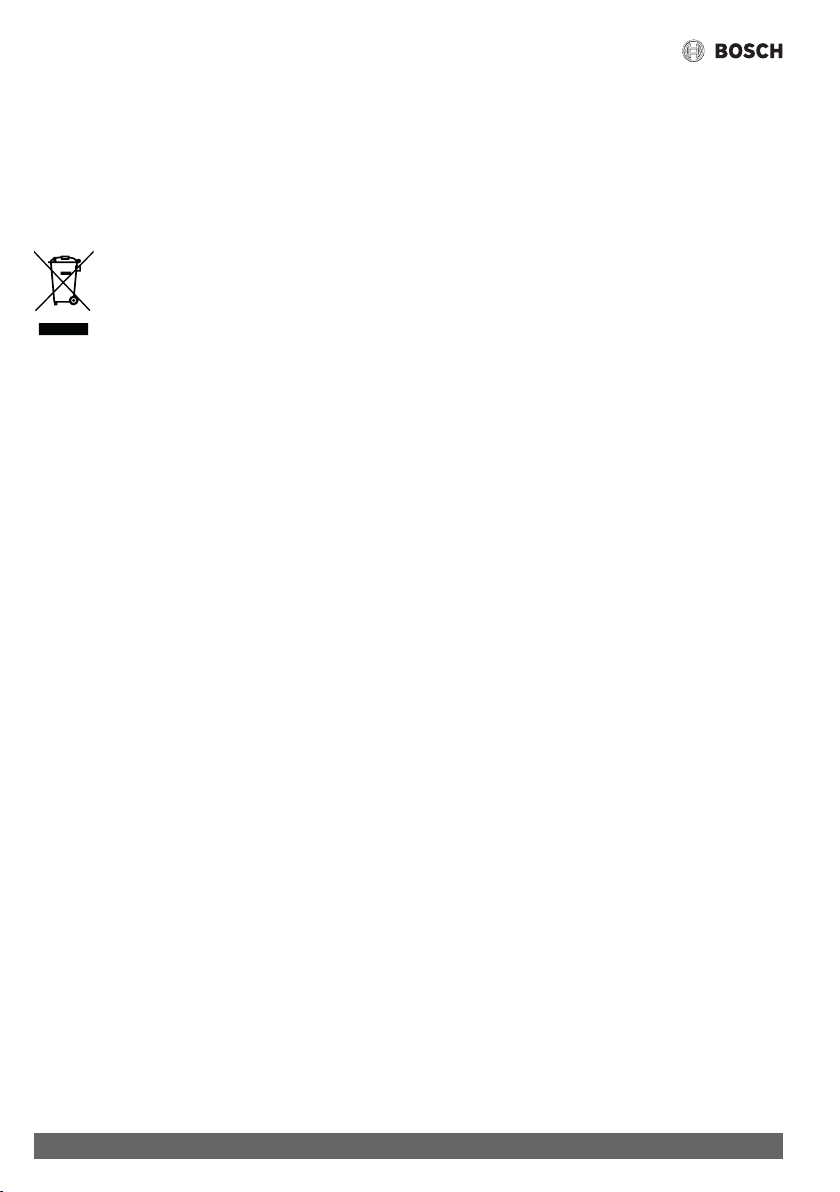

Altgerät
Altgeräte enthalten Wertstoffe, die wiederverwertet werden
können.
Die Baugruppen sind leicht zu trennen. Kunststoffe sind ge-
kennzeichnet. Somit können die verschiedenen Baugruppen
sortiert und wiederverwertet oder entsorgt werden.
Elektro- und Elektronik-Altgeräte
Nicht mehr gebrauchsfähige Elektro- oder Elekt-
ronikgeräte müssen getrennt gesammelt und ei-
ner umweltgerechten Verwertung zugeführt
werden (Europäische Richtlinie über Elektro- und
Elektronik-Altgeräte).
Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgerä-
ten die länderspezifischen Rückgabe- und Sammelsysteme.
Batterien dürfen nicht im Hausmüll entsorgt werden. Ver-
brauchte Batterien müssen in den örtlichen Sammelsystemen
entsorgt werden.

Table of contents
9
Tronic 1500 TO – 6720891050 (2019/08)
Table of contents 1 Explanation of symbols and safety
instructions
1.1 Explanation of symbols
Warnings
Inwarnings, signal wordsatthe beginning ofa warningareused
to indicate the type and seriousness of the ensuing risk if
measures for minimising danger are not taken.
The following signal words are defined and can be used in this
document:
DANGER:
DANGER indicates that severe or life-threatening personal
injury will occur.
WARNING:
WARNING indicates that severe to life-threatening personal
injury may occur.
CAUTION:
CAUTION indicates that minor to medium personal injury may
occur.
NOTICE:
NOTICE indicates that material damage may occur.
Important information
The info symbol indicates important information where there is
no risk to people or property.
Additional symbols
Table 3
1 Explanation of symbols and safety instructions. . . . . . 9
1.1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . 9
1.2 General safety instructions. . . . . . . . . . . . . . . . . . . 10
2 Installation instructions. . . . . . . . . . . . . . . . . . . . . . . . . 11
2.1 Unpacking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.2 Scope of delivery/Dimensions . . . . . . . . . . . . . . . . 11
2.3 Mounting TR1500...T . . . . . . . . . . . . . . . . . . . . . . . 11
2.3.1 Water connection . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.3.2 Wall mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.3.3 Screwing on the Connection Hoses. . . . . . . . . . . . 11
2.4 Mounting TR1500...B . . . . . . . . . . . . . . . . . . . . . . . 12
2.4.1 Water connection . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.4.2 Wall mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.4.3 Connecting the mixing battery. . . . . . . . . . . . . . . . 12
2.5 First start-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.5.1 Electrical connection . . . . . . . . . . . . . . . . . . . . . . . 12
2.5.2 Checking the heating . . . . . . . . . . . . . . . . . . . . . . . 12
2.5.3 Limitation of the water temperature . . . . . . . . . . . 12
2.5.4 Saving energy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.1 Operating the appliance . . . . . . . . . . . . . . . . . . . . . 13
4.1.1 Setting the water temperature. . . . . . . . . . . . . . . . 13
4.1.2 Switching off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.2 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.3 Descaling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.4 Fault . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.5 Customer service . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.6 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5 Environmental protection/disposal . . . . . . . . . . . . . . . 14
Symbol Meaning
▶ a step in an action sequence
a reference to a related part in the document
• a list entry
– a list entry (second level)

Explanation of symbols and safety instructions
Tronic 1500 TO – 6720891050 (2019/08)
10
1.2 General safety instructions
HThis appliance is intended for
domestic use and the household
environment only
▶ Install and operate the appliance as
describedin thetext and illustrations.
We do not accept liability for damage
resulting from failure to heed these
instructions.
▶ This appliance is intended for use up
to an altitude of 2000 m above sea
level.
▶ The appliance may only be installed
andstoredin a frost-freeroom(due to
residual water).
▶ Install and operate this appliance in
dry and clean areas.
HRisk of electric shock!
▶ Switch off the mains voltage supply
immediately if a fault occurs.
▶ Immediately shut off the cold water
supply to the appliance in case of
leak.
HIntended use
Thesmallwaterheaterisonlysuitable
for use with an open (unpressurised)
andasingletapconnection.Thewarm
water outlet is used for pressure
compensation and may only be
connected to suitable fittings (Order
No BZ 13051 or BZ 13062 for
undersinkappliancesorBZ 11113 for
oversink appliances).
Any other type of use is considered as
improper. Any damage caused by such
usage is excluded from liability.
HElectrical work
▶The appliance may only be
connected and put into operation
by qualified professional.
▶To avoid potential sources of
danger, repairs and maintenance
may only be undertaken by a
suitably qualified specialist.
▶ Shut off the water supply before
connecting the appliance. Do not
insert the plug into the mains socket.
▶Fill the appliance with water first,
then insert the mains plug,
otherwise the resettable safety
temperature limitation will trip.
▶ Observe the statutory regulations as
well as the connection regulations of
the electrical and water utility
companies.
▶ Only connect the appliance to a
correctly earthed electrical socket.
Do not use extension cables.
▶Disconnect the power supply
before opening the appliance.
▶ Theappliancemaynotbepoweredvia
an external switching device such as a
timer switch in order to exclude the
dangerofanunintentionalreset of the
safety temperature limitation in the
event of a fault.

Installation instructions
11
Tronic 1500 TO – 6720891050 (2019/08)
▶ The connection cable may not make
contact with hot components. This
can damage the insulation.
▶ If the electrical connection cable of
thisappliance isdamaged, itmay only
be replaced by one of our authorised
customer service representatives in
order to avoid potential sources of
danger. The plug must be removed
from the mains before replacement.
HGeneral description
▶ The tap outlet must always remain
free. Do not use perlators (diffusers)
or shower taps.
▶ The warm water pipe may be hot.
Please inform and instruct children
appropriately.
▶ Do not use aggressive or abrasive
cleaning detergents.
▶ Do not use a steam cleaner.
HSafety of electrical devices for
domestic use and similar
purposes
The following requirements apply in
accordancewithEN 60335-1 in orderto
prevent hazards from occurring when
using electrical appliances:
“This appliance can be used by children
of 8 years and older, as well as by people
with reduced physical, sensory or
mental capabilities or lacking in
experience and knowledge, if they are
supervised and have been given
instruction in the safe use of the
appliance and understand the resulting
dangers. Children shall not play with the
appliance. Cleaning and user
maintenance must not be performed by
children without supervision.”
“If the power cable is damaged, it must
be replaced by the manufacturer, its
customer service department or a
similarly qualified person, so that risks
are avoided.”
2 Installation instructions
2.1 Unpacking
▶ Inspect the new appliance for transport damage!
▶ Please dispose of the packaging, and if applicable, the old
appliance in an environmentally-friendly manner.
▶Install the small water heater as shown in the
illustrations. Observe the instructions in the text.
The illustrations can be found in the back of the instruction
manual.
2.2 Scope of delivery/Dimensions
Fig. 1
2.3 Mounting TR1500...T
2.3.1 Water connection
Fig. 2
CAUTION:
Do not allow the existing tap mixer to become calcified.
A reduced flow rate will ruin the water heater.
2.3.2 Wall mounting
Fig. 3
For mounting without the wall hooks:
▶ observe the different dimensions.
2.3.3 Screwing on the Connection Hoses
Fig. 4
▶ Fit the sealing gasket.

Technical data
Tronic 1500 TO – 6720891050 (2019/08)
12
▶ Place the sleeve nuts onto the threads and screw on by
hand.
▶ Tighten the screw fitting.
▶ Hold the threaded fittings on the water heater with a
spanner.
Do not lubricate the thread!
▶ After the unit has been used to heat water a few times,
check the screws and retighten, if necessary.
Replacement for a damaged threaded fitting is available from
customer service.
2.4 Mounting TR1500...B
2.4.1 Water connection
Fig. 5
CAUTION:
Do not allow the existing tap mixer to become calcified.
A reduced flow rate will ruin the water heater.
▶ Insert the connection pipes into the mixing battery.
▶ Hang the water heater on the wall.
▶ Screw the connection pipes onto the heater and the mixing
battery.
▶ Hold the threaded fittings on the heater with a spanner. Do
not lubricate the thread!
2.4.2 Wall mounting
Fig. 6
▶ For mounting without the wall hooks, observe the different
dimensions!
2.4.3 Connecting the mixing battery
Fig. 7
2.5 First start-up
Fig. 8
WARNING:
Current protection!
▶ The control unit must have a separate connection for the
appliance with a 30 mA safety switch and earth
connection!
2.5.1 Electrical connection
WARNING:
Risk of electric shock!
▶ Do not insert the plug into the mains socket yet.
▶ Open the corner valve.
▶ Completely fill the heater’s reservoir with water.
▶ Set the flow on the corner valve.
5 l/min = 1 l in 12 seconds
▶ Only then insert the plug into the mains socket.
2.5.2 Checking the heating
▶ Turn the rotary selector switch to “3” (approx. 85 °C).
▶ Monitor the heating process until the pilot lamp switches
off.
Duration: approx. 12‒18 minutes.
▶ Check the temperature.
CAUTION:
If the safety temperature limitation has switched off the small
water heater, unplug the mains plug, open the warm water tap
and allow approx. 4 litres of water to flow. Then plug the mains
plug back in. The appliance is ready again for operation.
2.5.3 Limitation of the water temperature
The temperature of the water leaving the tap for the small water
heater can be mechanically set to stage “1” (approx. 40 °C) or
stage “eco” (approx. 55 °C).
Information on temperature limiting can be found in the
operating instructions
2.5.4 Saving energy
▶ Turn the rotary selector switch to “eco”.
▶ Hand over the installation and operating instructions to the
user and explain how the appliance operates.
3 Technical data
Type TR1500
...T
TR1500
...B
Rated output [kW] 1,8
Rated capacity [l] 5,0

Operating instructions
13
Tronic 1500 TO – 6720891050 (2019/08)
Table 4
ErP data obtained with temperature selector set to “eco”.
4 Operating instructions
•Beforeusing the appliance, please readtheinstructions
carefully and observe them!
•Important:
NOTICE:
The appliance may never be exposed to frost!
WARNING:
Risk of electric shock!
▶ If a fault occurs, immediately disconnect the plug from the
powersupply!Immediately shut offthecold watersupplyto
the appliance in case of leak.
Please read and observe the detailed safety instructions at
the start of these instructions!
4.1 Operating the appliance
The small water heater heats and stores drinking water up to
approx. 85 °C.
•The warm water outlet of the small water heater serves
for pressure equalisation and may be connected only to
special tap mixers (BZ 13051 or BZ 13062 for
undersink models and BZ11113 for oversink models).
4.1.1 Setting the water temperature
• The outlet temperature can be regulated to approx. 40 °C
(Position “1”), approx. 55 °C (Position “eco”) and
approx. 85 °C (Position “3”).
The rotary selector switch also switches on the heating system.
Position:
● Cold
*Frost protection
1Approx. 40 °C
eco Energy saving pos. approx. 55 °C
3Hot water approx. 85 °C
During heating, the pilot lamp lights and expansion water drips
from the outlet.
The appliance will be covered more quickly with limescale at
higher temperatures.
Tip: Set the rotary selector switch to “eco”to operate the
appliance economically and to reduce the effects of limescale.
Limitation of the water temperature
Fig. 9
Limit the outlet temperature to avoid scalding with hot water:
▶ Set the rotary selector switch to “●”.
▶ Open the cover of the rotary selector switch.
▶ Select between left = approx. 40 °C or right =
approx. 60 °C.
▶ Close the cover.
4.1.2 Switching off
▶ Set the rotary selector switch to “●”. The heating is
switched off.
4.2 Cleaning
▶ Do not use aggressive or abrasive cleaning detergents.
▶ Do not use a steam cleaner.
Mixed water quantities 40 °C
(10 °C/55 °C)
[l] 5,6 5,8
Variable temperature
adjustment up to
[°C] 85
Stand-by power consumption
at 55 °C/24 h
[kWh/d] 0,20
Electrical connection [VAC] 220 - 240
Heat-up time to 60 °C
(supply temperature 12 °C)
[min] 9
Max. operating current [A] 10
Water connection ["] 3/8 1/2
Maximum flow [l/min] 5
Cable length [m] 0,72
Dimensions
(Height x Width x Depth)
[mm] 390 x 258 x 245
Weight, filled [kg] 7,6
Energy efficiency class A
Load profile XXS
Annual energy consumption [kWh] 494 499
Daily energy consumption [kWh] 2,293 2,320
Sound power level [dB] 15 15
Hot water heating energy
efficiency
[%] 37,4 37,0
Type TR1500
...T
TR1500
...B

Environmental protection/disposal
Tronic 1500 TO – 6720891050 (2019/08)
14
▶ Clean appliance externally with a mild cleaning agent.
4.3 Descaling
▶ Descale the outlet pipe with commercially available
descaling agent or vinegar.
▶ Please observe the manufacturers warnings when
descaling.
If the water flow is significantly slower when the tap is fully
opened, the small water heater and tap should be descaled by
a specialist. Otherwise, a pressure that is higher than allowed
can be produced.
4.4 Fault
If the water is no longer being heated:
▶ Set the rotary selector switch to “●” and disconnect the
mains plug.
▶ Openthe hot watertapandallow approx.4litresof waterto
run through.
▶ Then reconnect the mains plug and select desired
temperature.
Maintenance and repair work should only be performed by
a qualified professional.
WARNING:
Risk of electric shock!
▶ Disconnect the power supply before opening the
appliance!
4.5 Customer service
We ask you to always provide the E-No. and the FD-No. of your
appliance when calling in a customer service engineer. You will
find the number near both water connection nozzles of the
small water heater (Fig. 10).
4.6 Guarantee
The guarantee conditions for this appliance are as defined by
our representative in the country in which it is sold. Details
regarding these conditions can be obtained from the dealer,
from whom the appliance was purchased, or directly from our
representative in the country. Furthermore, the guarantee
conditions can also be found on the Internet at the website
address stated. The bill of sale or receipt must be produced
when making any claims under the terms of this guarantee.
5 Environmental protection/disposal
Environmental protection is a fundamental corporate strategy
of the Bosch Group.
The quality of our products, their economy and environmental
safety are all of equal importance to us and all environmental
protection legislation and regulations are strictly observed.
We use the best possible technology and materials for
protecting the environment taking account of economic
considerations.
Packaging
Where packaging is concerned, we participate in country-
specific recycling processes that ensure optimum recycling.
All of our packaging materials are environmentally compatible
and can be recycled.
Used appliances
Used appliances contain valuable materials that can be
recycled.
The various assemblies can be easily dismantled. Synthetic
materials are marked accordingly. Assemblies can therefore be
sorted by composition and passed on for recycling or disposal.
Used electrical and electronic appliances
Electrical or electronic devices that are no longer
serviceable mustbe collected separatelyand sent
for environmentally compatible recycling (in
accordance with the European Waste Electrical
and Electronic Equipment Directive).
To dispose of old electrical or electronic devices, you should
usethereturnandcollectionsystemsputinplace in thecountry
concerned.
Batteries must not be disposed together with your household
waste. Used batteries must be disposed of in local collection
systems.

Environmental protection/disposal
15
Tronic 1500 TO – 6720891050 (2019/08)
1
2
6720821960-02.1V

Environmental protection/disposal
Tronic 1500 TO – 6720891050 (2019/08)
16
3
4
6720821960-03.1V
70 140 Ø6
140 Ø6
96
6720821960-04.1V

Environmental protection/disposal
17
Tronic 1500 TO – 6720891050 (2019/08)
5
6
6720821960-05.1V
6720821960-06.1V
140
140
622
595
Ø6
G½
Ø6
G½

Environmental protection/disposal
Tronic 1500 TO – 6720891050 (2019/08)
18
7
1. 2. 3.
6720821960-07.1V

Environmental protection/disposal
19
Tronic 1500 TO – 6720891050 (2019/08)
8
1. 2. 3.
warm
hot
Gerät vollständig entlüften!
Vent the unit completely!
4.
1. 2.
Gerät vollständig entlüften!
Vent the unit completely!
3. 4.
6720821960-08.1V

Environmental protection/disposal
Tronic 1500 TO – 6720891050 (2019/08)
20
9
10
~ 40°C~ 60°C
6720821960-09.1V
