Owner’s Manual
Bedienungsanleitung
Mode d’emploi
Manuale dell’utente
Manual del usuario
Manual do proprietário
Gebruikershandleiding

Owner’s Manual
English Deutsch Français Italiano Español Português Nederlands
Before using this unit, carefully read the sections entitled:
“USING THE UNIT SAFELY” and “IMPORTANT NOTES”
(supplied on a separate sheet). These sections provide
important information concerning the proper operation
of the unit.
Additionally, in order to feel assured that you have gained
a good grasp of every feature provided by your new unit,
this manual should be read in its entirety. The manual
should be saved and kept on hand as a convenient
reference.
A battery was installed in the unit before it left the factory.
The life of this battery may be limited, however, since its
primary purpose was to enable testing.

2

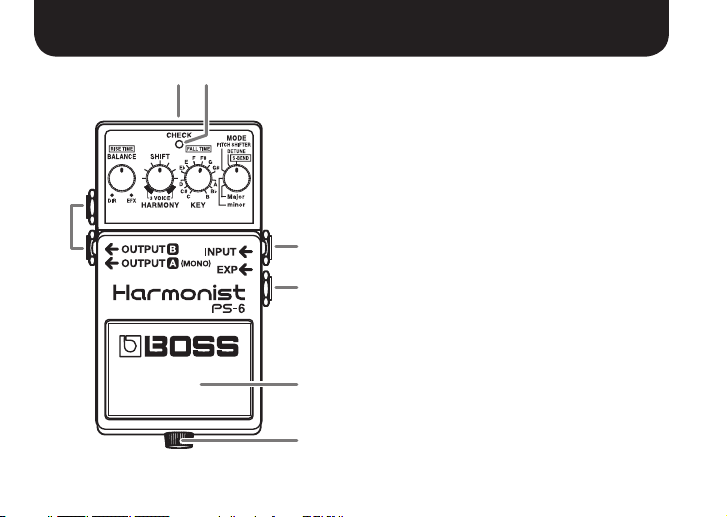

Panel Descriptions
1 2
3
4
5
6
7
1. AC Adaptor Jack
Accepts connection of an AC Adaptor (PSA series;
optional).
By using an AC Adaptor, you can play without being
concerned about how much battery power you have
left.
* Use only the specied AC adaptor (PSA series), and con-
nect it to an AC outlet of the correct voltage. Do not use
any other AC adaptor, since this may cause malfunction.
* If the AC adaptor is connected while power is on, the
power supply is drawn from the AC adaptor.
* We recommend that you keep batteries installed in
the unit even though you’ll be powering it with the
AC adaptor. That way, you’ll be able to continue a
performance even if the cord of the AC adaptor gets
accidently disconnected from the unit.
2. CHECK Indicator
This indicator shows whether the eect is on or o,
and also doubles as the battery check indicator.
The indicator lights when the eect is on.
* If you’re powering the unit with a battery and the CHECK
indicator goes dim—or doesn’t light at all—when you

3
Panel Descriptions
English Deutsch Français Italiano Español Português Nederlands
try to turn the eect on, the battery is near depletion
and should be replaced. For instructions on changing
the battery, refer to “Changing the Battery” (p. 10).
* The CHECK indicator shows whether the eect is being
applied or not. It does not indicate whether the power
to the device is on or not.
3. OUTPUT Jacks A (MONO)/B
These output jacks can be connected to an amplier
or another eects unit.
* Use the OUTPUT A jack when you want to use monaural
output.
* The output will dier depending on the settings for
the [MODE] knob and [SHIFT] knob. For details, refer to
“Description of Each Mode” (p. 6–p. 9).
4. INPUT Jack
This jack accepts signals coming from a guitar or
other musical instrument, or another eects unit.
* The INPUT jack doubles as the power switch. Power to
the unit is turned on when you plug into the INPUT jack;
the power is turned o when the cable is unplugged. To
prevent unnecessary battery consumption, be sure to
disconnect the plug from the INPUT jack when not using
the eects unit.
5. EXP Jack
Connect an expression pedal (Roland EV-5, BOSS
FV-500L/FV-500H; sold separately) here.
Depressing the pedal changes the amount of pitch
shift.
Pitch shifting is activated when you step on the
pedal. When you release your foot from the pedal
(minimum value) pitch changes become invalid.
* Set the Minimum Volume of the EV-5, FV-500L/FV-500H
to the minimum value (0).
* If not set to the minimum value, things won’t work
correctly.
6. Pedal Switch
Pressing this switch will turn the eect on/o.
7. Thumbscrew
When this screw is loosened, the pedal will open,
allowing you to change the battery.
* When operating on battery power only, the unit’s
indicator will become dim when battery power gets
too low.
Replace the battery as soon as possible. For the
procedure, refer to “Changing the Battery” (p. 10).

4
Panel Descriptions

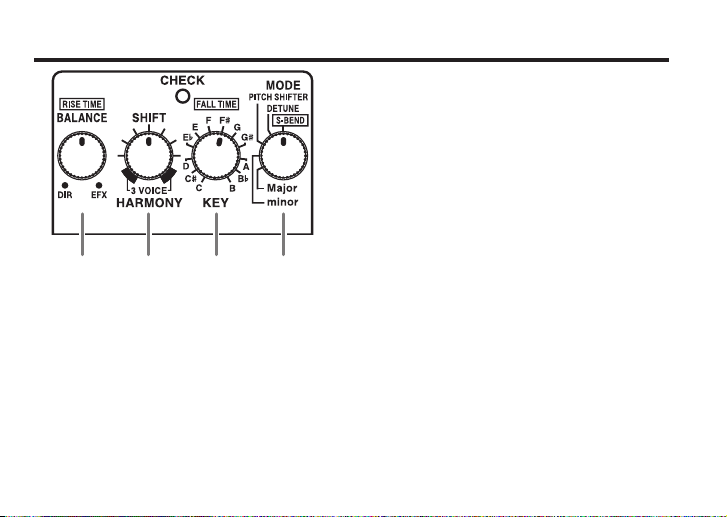

11 10 9 8
8. [MODE] Knob
Used to switch among the HARMONY (Major, minor),
PITCH SHIFTER, DETUNE, and S-BEND modes.
For information on how the various knobs function
within each mode, refer to “Description of Each
Mode” (p. 6–p. 9).
9. [KEY] Knob ([FALL TIME] Knob)
Sets the key to play in when using the HARMONY
(Major, minor) mode.
* If the key for the song being performed is set incorrectly,
the harmonies that are produced may not be at the right
pitch.
When in the S-BEND mode, this adjusts the amount
of time it is to take for the pitch to transition from the
set pitch back to the original pitch (the FALL time).
10. [SHIFT] Knob
When in the HARMONY (Major, minor) mode
Sets the pitch for the harmonies.
For details, refer to “Description of Each Mode” (p. 6–p. 9).
When in the PITCH SHIFTER/DETUNE/S-BEND modes
Sets the amount of pitch shifting.
For details, refer to “Description of Each Mode” (p. 6–p. 9).
11. [BALANCE] Knob (RISE TIME Knob)
This Adjusts the output balance between the direct
sound and the eect sound.
When in the S-BEND mode, it adjusts the amount
of time it is to take to transition to the set pitch (the
RISE time).

5
English Deutsch Français Italiano Español Português Nederlands

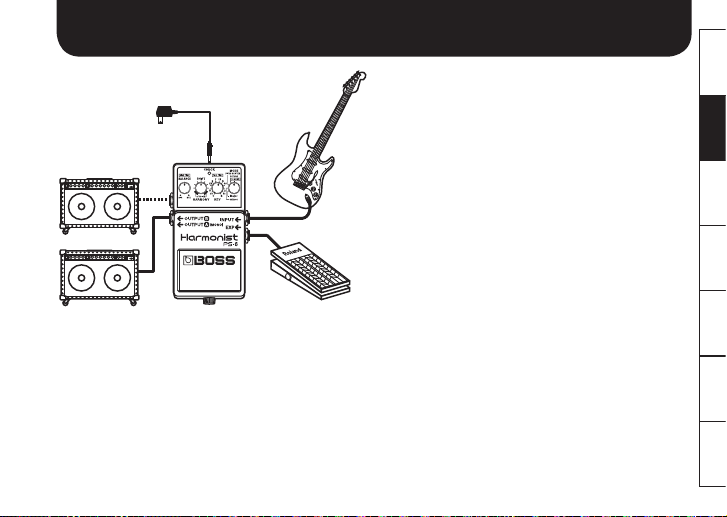

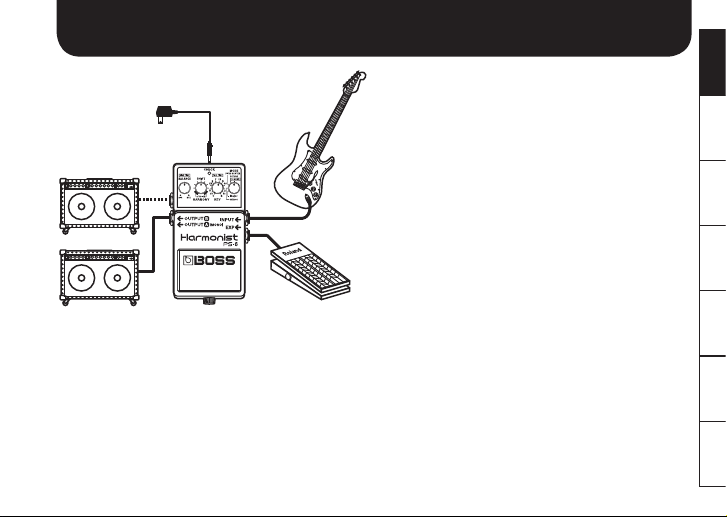

Connections
Guitar amplier
Electric guitar
AC adaptor
PSA series (sold separately)
Expression pedal
(sold separately)
* To prevent malfunction and/or damage to speakers
or other devices, always turn down the volume, and
turn o the power on all devices before making any
connections.
* Some connection cables contain resistors. Do not use
cables that incorporate resistors for connecting to this
unit. The use of such cables can cause the sound level to be
extremely low, or impossible to hear. For information on
cable specications, contact the manufacturer of the cable.
* Inserting a plug into the Input Jack will automatically
switch the unit on.
* Before connecting or disconnecting any patch cords,
be sure all the volume controls in your system are set
to minimum.
* Use only the specied expression pedal (Roland EV-5,
BOSS FV-500L/FV-500H; sold separately). By connecting
any other expression pedals, you risk causing malfunc-
tion and/or damage to the unit.
* Once the connections have been completed, turn on
power to your various devices in the order specied.
By turning on devices in the wrong order, you risk
causing malfunction and/or damage to speakers and
other devices.
When powering up: Turn on the power to your
guitar amp last.
When powering down: Turn o the power to your
guitar amp rst.
* This unit is equipped with a protection circuit. A brief
interval (a few seconds) after power up is required before
the unit will operate normally.

6
Description of Each Mode

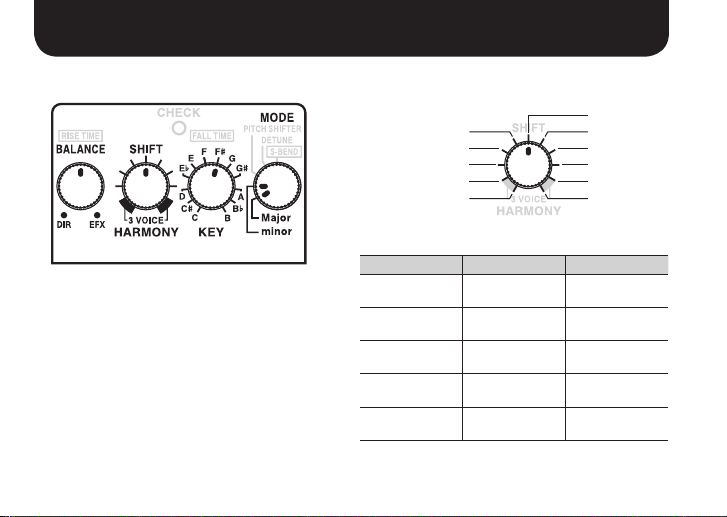

HARMONY
Adds eect-processed sound (maximum of two
sounds) to the input sound, thus creating three-voice
harmonies.
* Use only for single notes, not chords.
* Using a tuner such as the optional TU-12EX or TU-3 to
make sure your instruments are properly tuned. Tune
after setting the reference pitch A4 to 440 Hz.
1. Using the [KEY] knob and [MODE] knob (Major,
minor), select the key you’re going to perform in.
2. Using the [SHIFT] knob, select the pitch for the
harmonies.
3rd
5th
6th
+1 oct
3rd & 5th
3rd & -4th
-3rd
-6th
-1 oct
-4th & -6th
+1 oct & -1 oct
With a stereo connection, the following will be output.
Harmonics OUTPUT A OUTPUT B
+1 oct & -1 oct
eect sound (+1
oct) & direct sound
eect sound (-1
oct) & direct sound
-4th & -6th eect sound (-4th)
& direct sound
eect sound (-6th)
& direct sound
-1 oct, -6th, -3rd,
3rd, 5th, 6th, +1 oct eect sound direct sound
3rd & 5th eect sound (3rd)
& direct sound
eect sound (5th)
& direct sound
3rd & -4th eect sound (3rd)
& direct sound
eect sound (-4th)
& direct sound

7
Description of Each Mode
English Deutsch Français Italiano Español Português Nederlands
PITCH SHIFTER
Outputs a sound that’s been pitch shifted up or
down by up to two octaves.
* This can be used both for single notes and chords.
* In this mode, the [KEY] knob has no eect.
1. Using the [SHIFT] knob, select the amount of
pitch shifting.
+3
+5
+7
+12 (+1 oct)
+24 (+2 oct)
+12 (+1 oct) & -5
-5
-7
-12 (-1 oct)
-24 (-2 oct)
+7 & -5
With a stereo connection, the following will be output.
Amount of
pitch shifting OUTPUT A OUTPUT B
+7 & -5 eect sound (+7) &
direct sound
eect sound (-5) &
direct sound
-24 (-2 oct),
-12 (-1 oct),
-7, -5, +3, +5, +7,
+12 (+1 oct),
+24 (+2 oct)
eect sound direct sound
+12 (+1 oct) & -5 eect sound (+12)
& direct sound
eect sound (-5) &
direct sound

8
Description of Each Mode
DETUNE
Adds sound that has been shifted only slightly to the
input sound.
* This can be used both for single notes and chords.
* In this mode, the [KEY] knob has no eect.
1. Using the [SHIFT] knob, select the amount of
pitch shifting.
+5 cent
+10 cent
+15 cent
+20 cent
+5 & -5 cent
+10 & -10 cent
-5 cent
-10 cent
-15 cent
-20 cent
+15 & -15 cent
With a stereo connection, the following will be output.
Amount of
pitch shifting OUTPUT A OUTPUT B
+15 & -15 eect sound (+15)
& direct sound
eect sound (-15) &
direct sound
-20, -15, -10, -5, +5,
+10, +15, +20 eect sound direct sound
+5 & -5 eect sound (+5) &
direct sound
eect sound (-5) &
direct sound
+10 & -10 eect sound (+10)
& direct sound
eect sound (-10) &
direct sound

9
Description of Each Mode
English Deutsch Français Italiano Español Português Nederlands

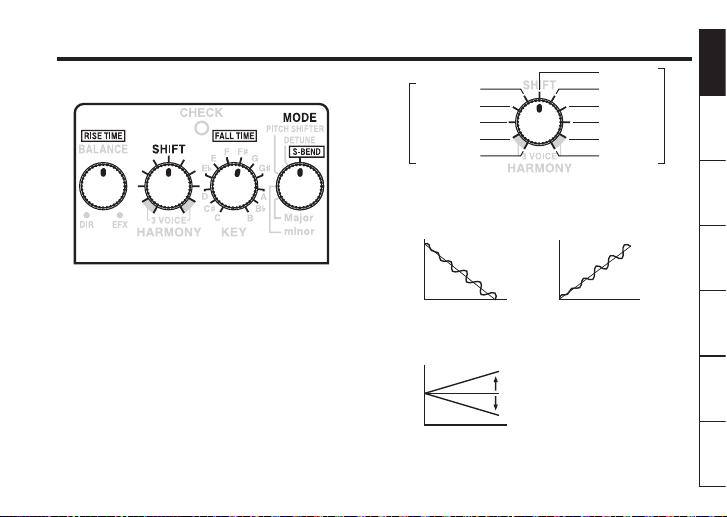

S-BEND (Super Bend)
Provides a pitch up/pitch down eect that’s
impossible to obtain using a guitar’s tremolo bar.
The S-BEND eect will be obtained while you step
on the pedal.
1. Using the [SHIFT] knob, choose the type of pitch
up/pitch down eect that you want to use.
2. Using the [RISE TIME] knob and [FALL TIME]
knob, adjust the time that the eect is to be
applied.
*1 *2
+1 oct
+2 oct
+3 oct
+4 oct
See Figure 2
See Figure 3
-1 oct
-2 oct
-3 oct
See Figure 1
+2 chromatic
*1 This can be used both for single notes and chords.
*2 Use only for single notes, not chords.
Figure 1
Time
Pitch Figure 2
Falling (-2 oct)
+
vibrato Rising (+2 oct)
+
vibrato
Pitch
Time
The same eect sound is output from both OUTPUT A and
OUTPUT B.
Pitch Eect sound 1: Rising (+2 oct)
Eect sound 2: Falling (-2 oct)
Figure 3
Output from OUTPUT A
Output from OUTPUT B
Time
For monaural use, make the connection to the OUTPUT A.

10
Changing the Battery
When the CHECK indicator goes dim or no longer
lights while an eect is on, it means that the battery
is nearly dead and must be replaced.
Replace the battery following the steps below.
* Since this device consumes a considerable amount of
power, we recommend that you use an AC adaptor. If
using batteries, please use alkaline batteries.
Thumbscrew
Battery Housing
Pedal
Spring Base
Coil Spring
Guide Bush
Hole
Battery Snap Cord
Battery
Snap
9 V Battery
1. Loosen the thumbscrew at the front of the
pedal, then lift the pedal upwards to open the
unit.
* The thumbscrew can be left in the pedal while changing
the battery.
2. Remove the old battery from the battery
housing, and remove the battery snap connected
to it.
3. Connect the battery snap to the new battery, and
place the battery inside the battery housing.
* Be sure to carefully observe the battery’s polarity (+
versus -).
4. Slip the coil spring onto the spring base on the
back of the pedal, then close the pedal.
* Carefully avoid getting the snap cord caught in the coil
spring.
5. Finally, insert the thumbscrew into the guide
bush hole and fasten it securely.

11
English Deutsch Français Italiano Español Português Nederlands
Specications
PS-6: Harmonist
Nominal Input Level -20 dBu
Input Impedance 1 MΩ
Nominal Output Level -20 dBu
Output Impedance 1 kΩ
Recommended Load
Impedance 10 kΩ or greater
Power Supply DC 9 V; Carbon-zinc battery (9 V, 6F22)/Alkaline battery (9 V, 6LR61),
AC Adaptor (PSA series: optional)
Current Draw
45 mA (DC 9 V)
* Expected battery life under continuous use:
Carbon: 2 hours
Alkaline: 8 hours
These gures will vary depending on the actual conditions of use.
Dimensions 73 (W) x 129 (D) x 59 (H) mm
2-7/8 (W) x 5-1/8 (D) x 2-3/8 (H) inches
Weight 440 g/1 lb (including Battery)

12
Specications
Accessories Owner’s Manual, Leaet (“USING THE UNIT SAFELY,” “IMPORTANT NOTES,”
and “Information”), Alkaline battery (9 V, 6LR61)
Options AC Adaptor (PSA series)
* 0 dBu= 0.775 Vrms
* In the interest of product improvement, the specications and/or appearance of this unit are subject to change without
prior notice.
* The battery that was supplied with the unit is for temporary use, intended primarily for testing the unit’s operation. We
suggest replacing this with an alkaline dry cell.
Incorrect handling of batteries, rechargeable batteries, or a battery charger can cause leakage,
overheating, re, or explosion. Before use, you must read and strictly observe all of the precautions
that accompany the batteries, rechargeable batteries, or battery charger.
Copyright © 2010 BOSS CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written
permission of BOSS CORPORATION.
BOSS is a registered trademark of BOSS Corporation in the United States and/or other countries.

Bedienungsanleitung
English Deutsch Français Italiano Español Português Nederlands
Lesen Sie vor der Verwendung dieses Geräts sorgfältig die
folgenden Abschnitte: „SICHERER BETRIEB DES GERÄTES“
und „WICHTIGE HINWEISE“ (auf einem gesonderten
Blatt beiliegend). Diese Abschnitte enthalten wichtige
Informationen über die korrekte Bedienung des Geräts.
Um einen vollständigen Überblick über alle Funktionen des
Gerätes zu erhalten, sollten Sie diese Bedienungsanleitung
vollständig durchlesen. Bewahren Sie diese Anleitung
an einem Ort auf, an dem Sie bei Bedarf schnell darauf
zurückgreifen können.
Das Gerät wurde mit einer eingelegten Batterie ausgeliefert.
Die Lebensdauer dieser Batterie kann jedoch eingeschränkt
sein, da ihr Hauptzweck darin besteht, Produkttests zu
ermöglichen.

2
Beschreibungen zum Bedienfeld
1 2
3
4
5
6
7
1. Netzadapterbuchse
Ermöglicht den Anschluss eines Netzadapters
(PSA-230, optional).
Wenn Sie einen Netzadapter benutzen, brauchen
Sie sich keine Gedanken über die verbleibende
Lebensdauer der Batterie zu machen.
* Verwenden Sie ausschließlich den passenden
Netzadapter (BOSS PSA-230 oder BOSS PSB-230),
und schließen Sie diesen an eine Netzsteckdose an.
Verwenden Sie keinen anderen Netzadapter, da
hierdurch Fehlfunktionen auftreten können.
* Wenn das Gerät mit angeschlossenem Netzadapter
betrieben wird, erfolgt die Stromversorgung über diesen.
* Wir empfehlen Ihnen, auch dann eine Batterie im Gerät
installiert zu lassen, wenn Sie es mit dem Netzadapter
betreiben. Auf diese Weise können Sie einfach
weiterspielen, wenn das Kabel des Netzteils versehentlich
vom Gerät getrennt wird.
2. CHECK-Anzeigeleuchte
Anhand dieser Anzeige erkennen Sie, ob der Eekt
ein- oder ausgeschaltet ist, und darüber hinaus dient
sie als Kontrolle der Batteriespannung.
Die Anzeige leuchtet, wenn der Eekt eingeschaltet ist.
* Wenn Sie das Gerät mit einer Batterie betreiben und
die CHECK-Anzeige schwächer wird – oder gar kein
Licht zu sehen ist –, sobald Sie versuchen, den Eekt

English Deutsch Français Italiano Español Português Nederlands
3
Beschreibungen zum Bedienfeld
einzuschalten, ist die Batterie fast leer und muss ersetzt
werden. Anweisungen zum Auswechseln der Batterie
nden Sie im Abschnitt „Auswechseln der Batterie“ (S. 10).
* Die CHECK-Anzeigeleuchte zeigt an, ob der Eekt
angewendet wird oder nicht. Sie zeigt nicht an, ob die
Stromversorgung des Geräts eingeschaltet ist.
3. OUTPUT-Buchsen A (MONO)/B
Diese Ausgangsbuchsen können mit einem Verstärker
oder einem weiteren Eektgerät verbunden werden.
* Verwenden Sie die Buchse OUTPUT A, wenn Sie ein
Monoausgangssignal ausgeben möchten.
* Die Ausgabe unterscheidet sich entsprechend den
Einstellungen der Regler [MODE] und [SHIFT]. Details nden
Sie unter „Beschreibung der einzelnen Modi“ (S. 6–S. 9).
4. INPUT-Buchse
Diese Buchse nimmt Signale von einer Gitarre,
einem anderen Musikinstrument oder einem
vorgeschalteten Eektgerät auf.
* Die INPUT-Buchse fungiert außerdem als EIN-/AUS-
Schalter. Das Gerät schaltet sich ein, wenn Sie ein Kabel
an der INPUT-Buchse anschließen, und es schaltet sich
aus, sobald Sie das Kabel herausziehen. Ziehen Sie den
Stecker aus der INPUT-Buchse, wenn das Eektgerät nicht
verwendet wird, um die Batterie zu schonen.
5. EXP-Buchse
Hier können Sie ein Expression-Pedal (Roland EV-5,
BOSS FV-500L/FV-500H, separat erhältlich) anschließen.
Wenn das Pedal heruntergedrückt wird, ändert sich
die Tonhöhe.
Wird das Pedal ganz durchgetreten (Fußspitze), ist
die Tonhöhenänderung maximal. Wird das Pedal
ganz zurückgenommen (Hacke), wird die Tonhöhe
nicht verändert.
* Stellen Sie „Minimum Volume“ auf dem EV-5, FV-500L/
FV-500H auf den Minimalwert (null) ein.
* Wenn nicht der Minimalwert eingestellt wird, funktioniert
die Tonhöhenveränderung nicht ordnungsgemäß.
6. Fußtaster
Durch Drücken des Tasters wird der Eekt ein- oder
ausgeschaltet.
7. Schraube
Wenn Sie diese Schraube lösen, lässt sich das Pedal
önen, und Sie können die Batterie wechseln.
* Bei ausschließlichem Batteriebetrieb wird die Anzeige am
Gerät zunehmend dunkler, sobald die Batteriespannung
zu sehr absinkt. Ersetzen Sie die Batterien so bald
wie möglich.Weitere Informationen nden Sie unter
„Auswechseln der Batterie“ (S. 10).

4
Beschreibungen zum Bedienfeld
11 10 9 8
8. [MODE]-Regler
Wird zum Umschalten zwischen den Modi
HARMONY (Major, Minor), PITCH SHIFTER, DETUNE
und S-BEND verwendet.
Weitere Informationen zu den Funktionen der
einzelnen Regler in den jeweiligen Modi nden Sie
unter „Beschreibung der einzelnen Modi“ (S. 6-S. 9).
9. [KEY]-Regler ([FALL TIME]-Regler)
Legt die Tonart fest, in der bei Verwendung des
Modus HARMONY (Major, Minor) gespielt wird.
* Wenn die Tonart für das gespielte Stück falsch
eingestellt wird, besitzen die erzeugten Zusatztöne
möglicherweise nicht die richtige Tonhöhe.
Im S-BEND-Modus dient dieser Regler zur Anpassung
der Zeit, die es dauert, bis die Tonhöhe von der
eingestellten Tonhöhe bis zur ursprünglichen
Tonhöhe zurückgekehrt ist (Abfallzeit).
10. [SHIFT]-Regler
Im Modus HARMONY (Major, Minor)
wird die Tonhöhe für die Zusatztöne festgelegt.
Details nden Sie unter „Beschreibung der einzelnen
Modi“ (S. 6-S. 9).
In den Modi PITCH SHIFTER/DETUNE/S-BEND
wird der Umfang der Tonhöhenverschiebung
festgelegt. Details nden Sie unter „Beschreibung der
einzelnen Modi“ (S. 6-S. 9).
11. [BALANCE]-Regler (RISE TIME-Regler)
Ermöglicht die Anpassung der Ausgangsbalance
zwischen dem direkten Klang und dem Eektklang.
Im S-BEND-Modus dient dieser Regler zur Anpassung
der Zeit, die es dauert, bis die eingestellte Tonhöhe
erreicht wird (Anstiegszeit).

English Deutsch Français Italiano Español Português Nederlands
5
Verbindungen
Gitarrenverstärker
E-Gitarre
Netzadapter
PSA-230 (separat
erhältlich)
Expression-Pedal
(separat erhältlich)
* Um Fehlfunktionen und/oder Schäden an Lautsprechern
oder anderen Geräten zu vermeiden, regeln Sie stets die
Lautstärke herunter, und schalten Sie alle Geräte aus,
bevor Sie Verbindungen herstellen.
* Einige Anschlusskabel enthalten Widerstände. Die
Verwendung von Anschlusskabeln mit Widerständen
kann dazu führen, dass der Signalpegel sehr niedrig
oder sogar unhörbar ist. Informationen über die
technischen Daten Ihrer Kabel erhalten Sie vom
jeweiligen Hersteller.
* Wenn ein Stecker in die Input-Buchse gesteckt wird,
wird das Gerät automatisch eingeschaltet.
* Stellen Sie sicher, dass alle Lautstärkeregler in Ihrem
System auf Minimum gedreht sind, bevor Sie Patch-
Kabel anschließen oder trennen.
* Verwenden Sie nur das angegebene Expression-Pedal
(Roland EV-5, BOSS FV-500L/FV-500H, separat
erhältlich). Durch den Anschluss eines anderen
Expression-Pedals kann es zu Fehlfunktionen und/oder
einer Beschädigung des Geräts kommen.
* Nachdem Sie die Verbindungen hergestellt haben,
schalten Sie Ihre Geräte in der angegebenen
Reihenfolge ein. Wenn Sie die Geräte in der falschen
Reihenfolge einschalten, besteht die Gefahr von
Fehlfunktionen und/oder Schäden an Lautsprechern
und anderen Geräten.
Beim Einschalten: Schalten Sie den
Gitarrenverstärker zuletzt ein.
Beim Ausschalten: Schalten Sie den
Gitarrenverstärker zuerst ein.
* Dieses Gerät ist mit einer Schutzschaltung ausgestattet.
Nach dem Einschalten dauert es einen Moment, bis das
Gerät normal arbeitet.

6
Beschreibung der einzelnen Modi
HARMONY
Fügt dem Eingangston ein oder zwei Zusatztöne
hinzu, so dass Intervalle oder dreistimmige
Harmonien entstehen.
* Nur zur Verwendung mit einzelnen Noten, nicht mit Akkorden.
* Verwenden Sie ein Stimmgerät wie das optionale
TU-12EX oder TU-3, um Ihr Instrument richtig zu
stimmen. Stimmen Sie das Instrument, nachdem Sie die
Referenztonhöhe auf 440Hz eingestellt haben.
1. Verwenden Sie die Regler [KEY] und [MODE]
(Major = dur, Minor = moll), um die Tonart
auszuwählen, in der Sie spielen möchten.
2. Verwenden Sie den [SHIFT]-Regler, um die
Tonhöhe für die Harmonien auszuwählen.
Terz
Quinte
Sexte
+Oktave
Terz und Quinte
Terz und -Quarte
-Terz
-Sexte
-Oktave
-Quarte und -Sexte
+Oktave und -Octave
Wenn mehrere OUTPUT-Buchsen belegt sind:
Wert OUTPUT A OUTPUT B
+Oktave und
-Oktave
Eektton (+ Oktave )
und Direktton
Eektton (-Oktave)
und Direktton
-Quarte und -Sexte Eektton (-Quarte)
und Direktton
Eektton (-Sexte)
und Direktton
-Oktave, -Sexte,
-Terz, Terz, Quinte,
Sexte, +Oktave
Eektton Direktton
Terz und Quinte Eektton (Terz)
und Direktton
Eektton (Quinte)
und Direktton
Terz und -Quarte Eektton (Terz)
und Direktton
Eektton (-Quarte)
und Direktton
