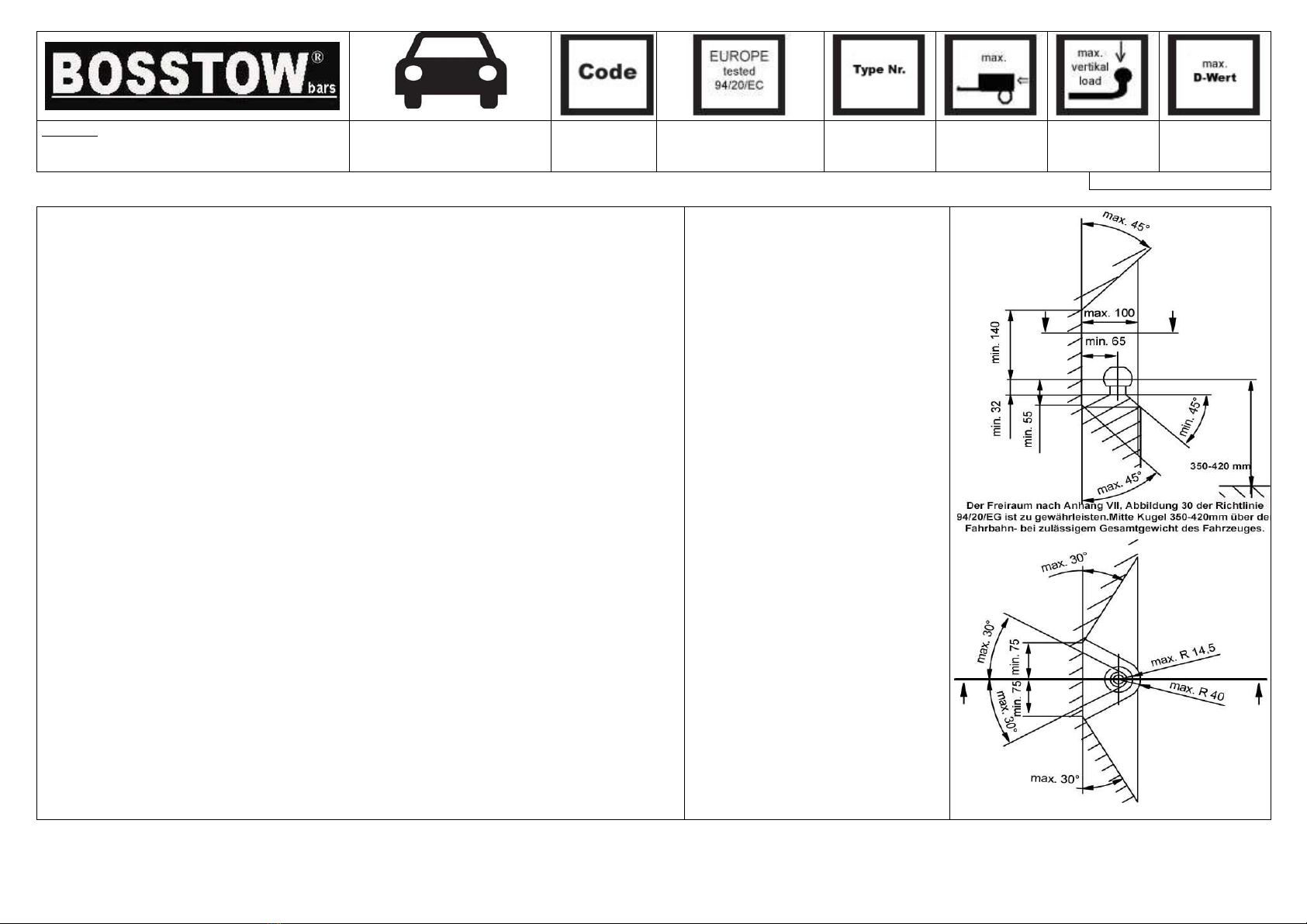

BOSSTOW V0646 User manual

Produced: GALIA SLOVAKIA s.r.o., Vlachy1 42,
SK- 032 13 Vlachy Euro e
VW Transporter
T5, Kasten Bus Kombi
2003-
V0646 e27*94/20*0269*00 V064 2500
100 14,31
Seite/ Page 1 / 2
Drehmomentangaben Torgue settings
(8.8)
Nuts/ Bolts
Schrauben/Muttern
S anner
Drehmoment
M8 25 Nm
M10 55Nm
M12 85 Nm
M14 135 Nm
M16 195 Nm

Produced: GALIA SLOVAKIA s.r.o., Vlachy1 42,
SK- 032 13 Vlachy Euro e
VW Transporter
T5, Kasten Bus Kombi
2003-
V0646 e27*94/20*0269*00 V064 2500
100 14,31
Seite/ Page 2 / 2
Deutsch english
• Lesen Sie die Montageanleitung und Übersicht komplett durch. Die Montage ist fachgerecht
durchzuführen. Bei Fragen kontaktieren Sie bitte den Lieferanten.
• Demontieren Sie das Reserverad.
• Demontieren Sie die Rückleuchten, die Stoßstange und den Innenstoßfänger (dieser wird
nicht mehr benötigt).
• Demontieren Sie die untere Plastikabdeckung.
• Nehmen sie an den mittleren Kunststofflaschen Aussparungen von 5 mm vor – siehe Foto auf
www.galia.sk. Wenn in dem Träger Stahlstreben vorhanden sein sollten, müssen diese
entfernt werden (Diese werden nicht mehr benötigt).
• Schieben Sie die Anhängerkupplung in den Fahrzeugrahmen und befestigen sie diese mit
den Schrauben M10x40.
• Ziehen Sie alle Schrauben gemäß Drehmomenttabelle fest.
• Montieren sie alle demontierten Teile wieder am Fahrzeug.
• Montieren sie den Kugelhals und die Steckdosenplatte und ziehen sie die Schrauben fest.
• Diese Montageanleitung ist für das feststehende und das abnehmbare System gültig.
• Alle Schrauben sind nach jeweils 1000 km oder spätestens 6 Monaten zu überprüfen und
ggf. fachgerecht nachzuziehen. Nach der Montage ist ein Korrosionsschutz auf der
Anhängerkupplung aufzubringen- dieser ist laufend zu prüfen und ggf. zu erneuern, um
Korrosion zu vermeiden.
• Je nach Ausstattungsvariante und Baujahr kann ein Ausschnitt des Stoßfängers
zur Nachrüstung erforderlich sein.
• Von uns gemachte Angaben zum Ausschnitt des Stoßfängers sind nur eine unverbindliche
Hilfestellung. Ein Ausschnitt ist, soweit erforderlich, fachgerecht im Zuge der Montage
vorzunehmen.
• Diese Anhängerkupplung ist im Regelfall eintragungsfrei- und verfügt über die auf Grundlage
der § 19 Abs. 3 StVZO EG- Typgenehmigung (siehe Prüfnummer europe tested).
• Die Montageanleitung ist im Fahrzeug mitzuführen.
Fitting instructions:
.
• Dismount the spare wheel.
• Dismount the back lights, the
rear bumper including the inside
bumper. Replace the screw
reinforcements. Dismount at the
lower side the synthetic
protection plate.
• Cut 5 mm recesses in the
middle plastic tabs - photo
www.galia.sk. If there are the
steel braces in the beam unfit
them. We don`t use them any
more.
• Slide the towbar in the frame
members. Use 6 pieces of
screws M10x40.
• Torque the screw connections
as shown in the table.
• Replace the rear plastic bumper
without the metal reinforcement,
which will be replaced by the
tow-bar frame.
• Reassemble any removed
parts.
• Fit the linkage ball. Make sure
the screws of the linkage ball
(holder of the linkage ball) are
tightened to the torque shown in
the table.
