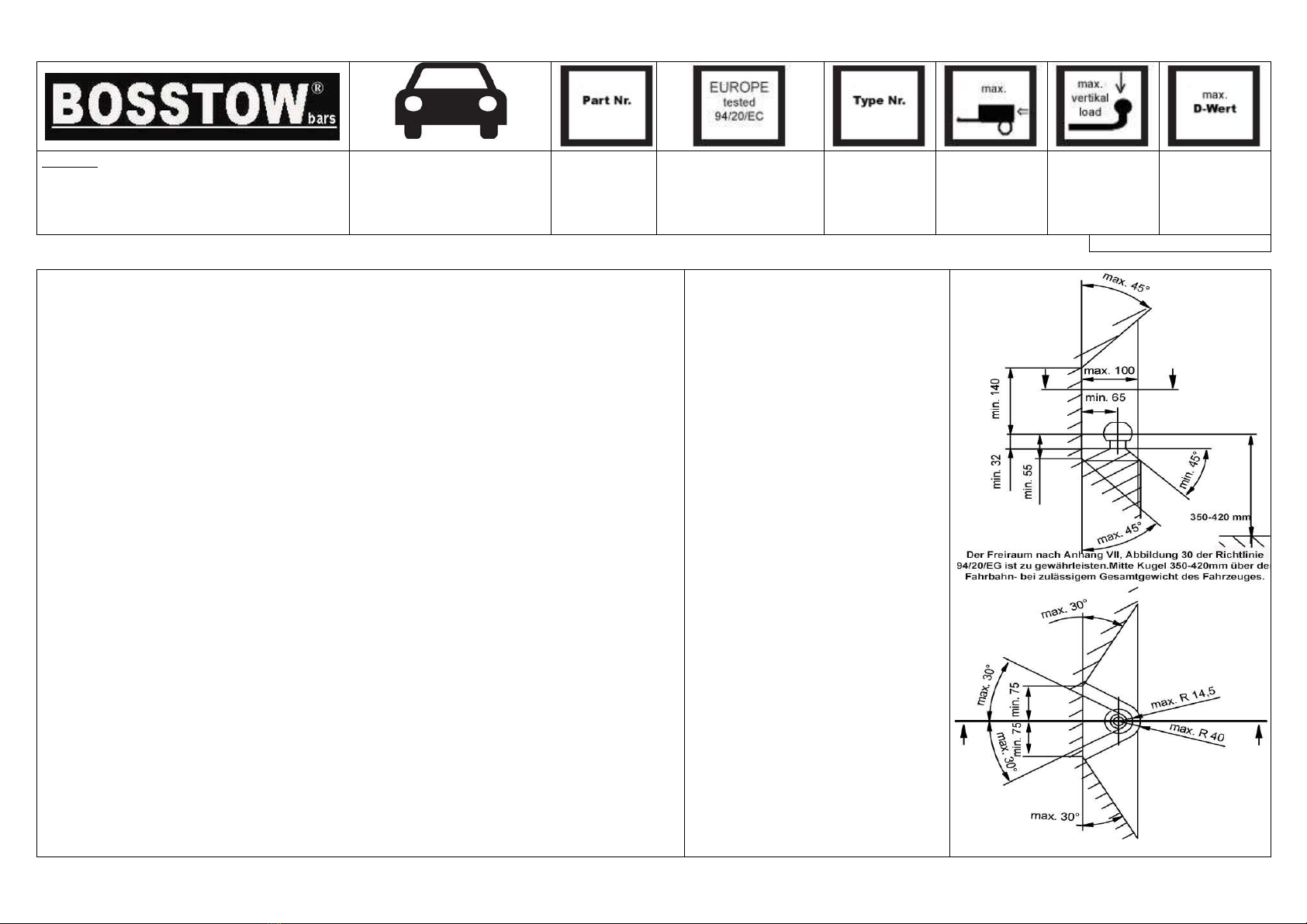

BOSSTOW C0665 User manual

Produced:
GALIA SLOVAKIA s.r.o., Vlachy1 42,
SK- 032 13 Vlachy Euro e
Chevrolet Cruze
Stufenheck 2009-
Chevrolet Cruze
Fließheck 2011-
C0665 e27*55R*0083*01 C066 1800 75 9,29
Seite/ Page 1 / 2
Drehmomentangaben Torgue settings
(8.8)
Nuts/ Bolts
Schrauben/Muttern
S anner
Drehmoment
M8 25 Nm
M10 55Nm
M12 85 Nm
M14 135 Nm
M16 195 Nm

Produced:
GALIA SLOVAKIA s.r.o., Vlachy1 42,
SK- 032 13 Vlachy Euro e
Chevrolet Cruze
Stufenheck
2009-
Chevrolet Cruze Fließheck
2011-
C0665 e27*55R*0083*01 C066 1800 75 9,29
Seite/ Page 2 / 2
Deutsch english
• Lesen Sie die Montageanleitung und Übersicht komplett durch. Die Montage ist fachgerecht
durchzuführen. Bei Fragen kontaktieren Sie bitte den Lieferanten.
• Demontieren sie die Rückleuchten.
• Demontieren sie die Stoßstange und den Metallinnenträger (dieser wird nicht mehr benötigt).
• Befestigen sie die Teile A, B, C und D lose am Fahrzeug.
• Befestigen sie das Teil E lose am Fahrzeug und an den Teilen A, B, C und D.
• Nehmen sie an der Unterkante der Stoßstange einen Ausschnitt gemäß der Skizze vor.
• Ziehen sie alle Schrauben gemäß Drehmomenttabelle fest.
• Montieren sie alle demontierten Teile wieder am Fahrzeug.
• Montieren sie den Kugelhals und die Steckdosenplatte und ziehen sie die Schrauben fest.
• Diese Montageanleitung ist für das feststehende und das abnehmbare System gültig.
• Alle Schrauben sind nach jeweils 1000 km oder spätestens 6 Monaten zu überprüfen und
ggf. fachgerecht nachzuziehen. Nach der Montage ist ein Korrosionsschutz auf der
Anhängerkupplung aufzubringen- dieser ist laufend zu prüfen und ggf. zu erneuern, um
Korrosion zu vermeiden.
• Je nach Ausstattungsvariante und Baujahr kann ein Ausschnitt des Stoßfängers
zur Nachrüstung erforderlich sein.
• Von uns gemachte Angaben zum Ausschnitt des Stoßfängers sind nur eine unverbindliche
Hilfestellung. Ein Ausschnitt ist, soweit erforderlich, fachgerecht im Zuge der Montage
vorzunehmen.
• Diese Anhängerkupplung ist im Regelfall eintragungsfrei- und verfügt über die auf Grundlage
der § 19 Abs. 3 StVZO EG- Typgenehmigung (siehe Prüfnummer europe tested).
• Die Montageanleitung ist im Fahrzeug mitzuführen.
Fitting instructions:
• Remove the rear lights.
• Remove the rear plastic bumper and
the metal bumper reinforcement.
• Install the tow-bar in parts as shown
in the picture. First, screw the A, B,
C, D side consoles freely onto the
longitudinal bars and then join the E
frame to these consoles. Put the
tow-bar to an appropriate position
with regard its clearance fit and
torque the screw connections as
shown in the table.
• Connect the electrical installation as
described in the instructions for use.
• Make sure the electrical installation
is properly connected.
• Remove the linkage ball.
• Cut a cavity in the bumper bottom as
shown in the picture – DETAIL.
• Replace the rear plastic bumper
without the metal reinforcement,
which will be replaced by the tow-bar
frame.
• Reassemble any removed parts.
• Fit the linkage ball. Make sure the
screws of the linkage ball (holder of
the linkage ball) are tightened to the
torque shown in the table.
